5-8 重新燒錄系統 (Ador)

準備工具：

1. Windows 作業系統的電腦

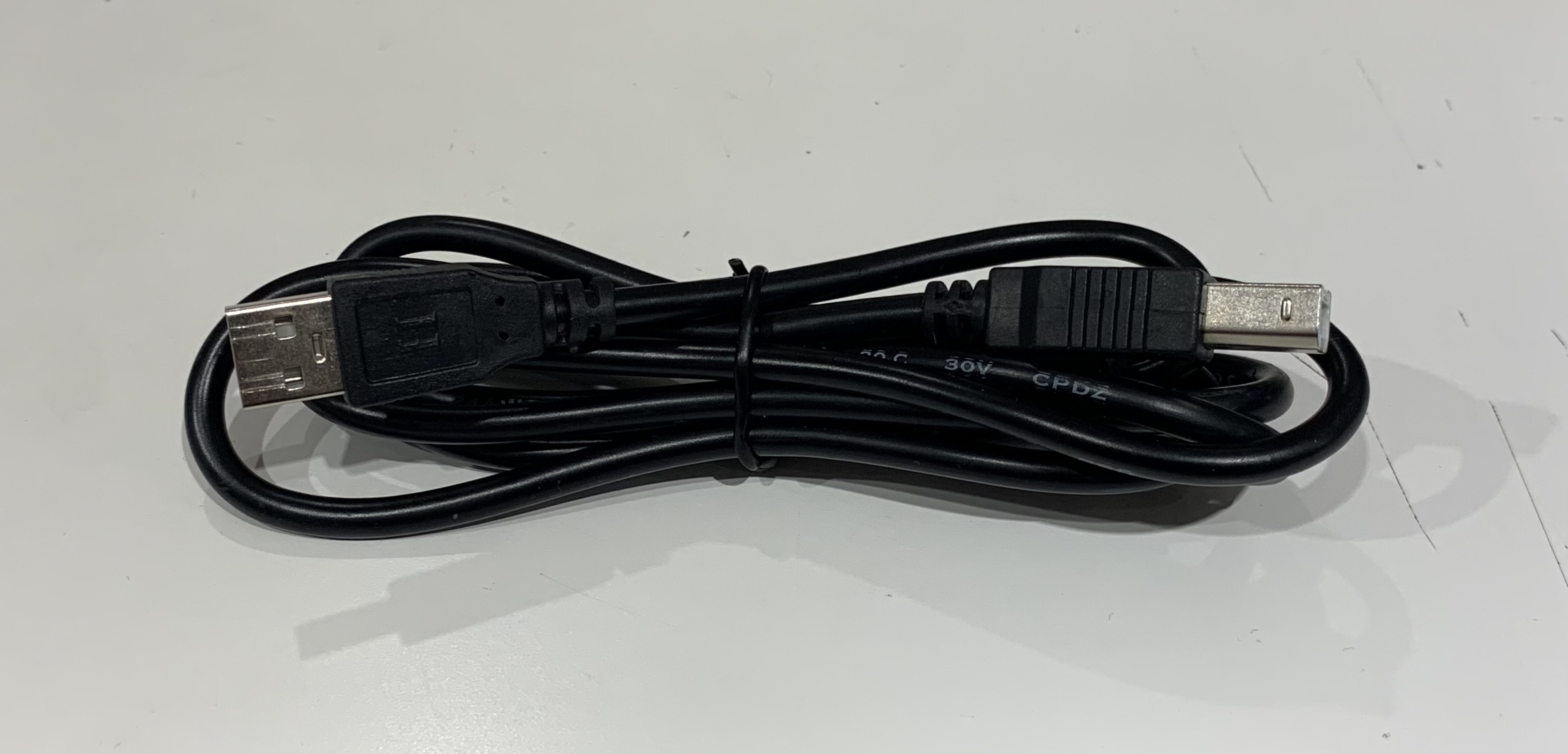

2. USB 傳輸線（配件盒內）


檔案下載連結：

（僅適用於Windows作業系統）

• 燒錄軟體連結
• 驅動程式連結
• 系統檔案連結

步驟 1 - 下載機器的相機校正資料

⚠︎ 如果您的機器無法正常開啟或連線至電腦，請聯絡客服以取得機器的相機校正資料。

1. 請參考韌體更新教學，將機器韌體更新至5.1.17或以上的版本
2. 請下載並開啟Beam Studio 2.3.1或以上的版本
3. 選擇Beam Studio上方工具列的「機器→選擇機器名稱→相機校正資料→下載資料」
   下載的檔案名稱會是機器名稱的.zip檔，例如：Ador (Timothy).zip

步驟 2 - 安裝驅動程式

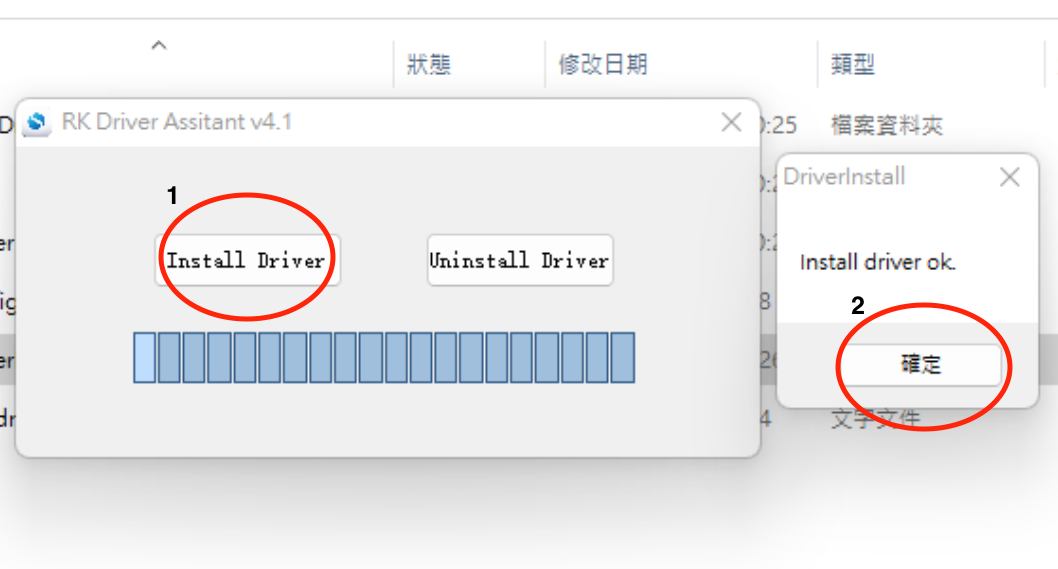

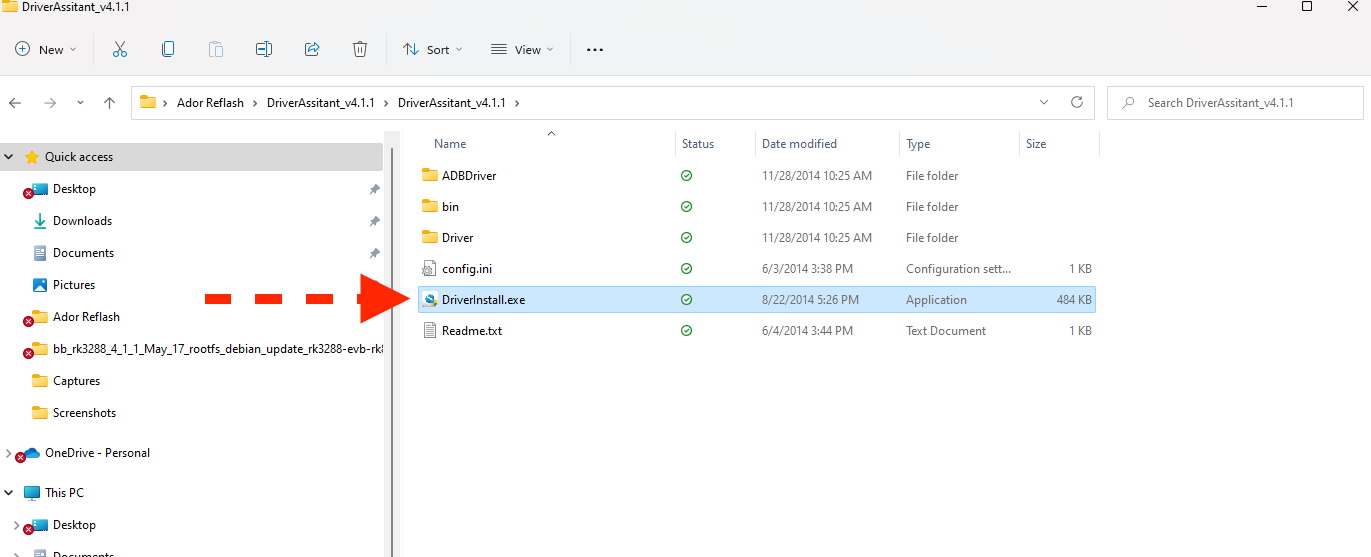

請在Windows電腦上安裝驅動程式

• 驅動程式連結

步驟 3 - 開起燒錄軟體並選擇系統檔案

請在Windows電腦上下載並開啟燒錄軟體

• 燒錄軟體連結
• 系統檔案連結 （需要解壓縮）

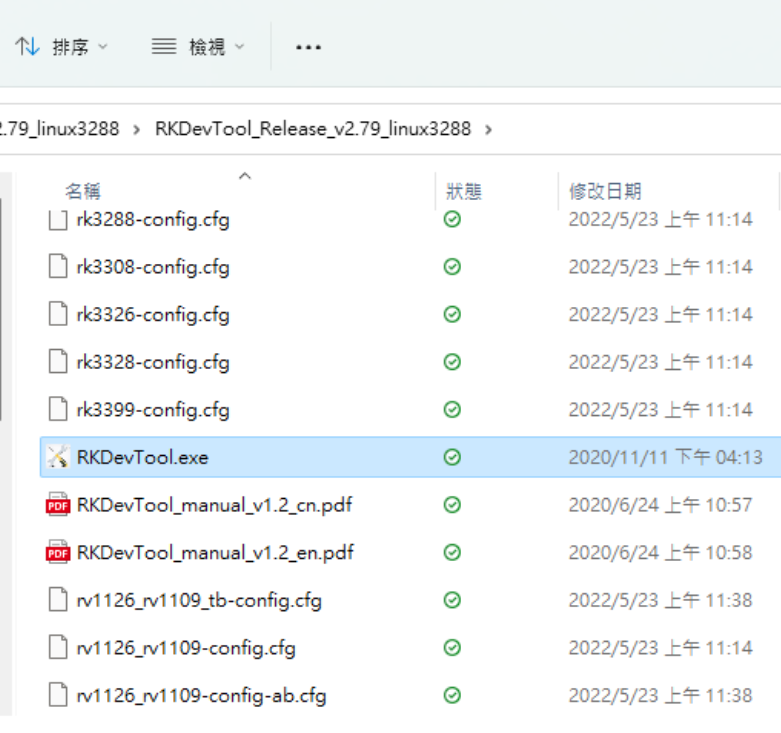

點擊『RKDevTool.exe』開啟燒錄程式

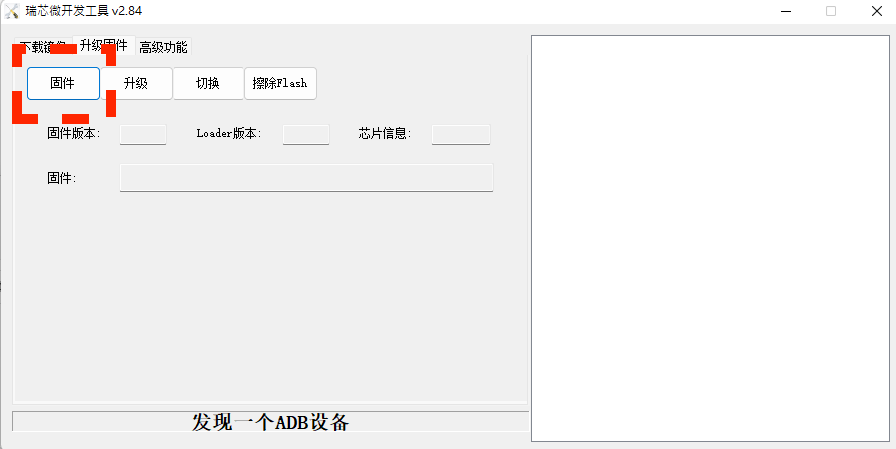

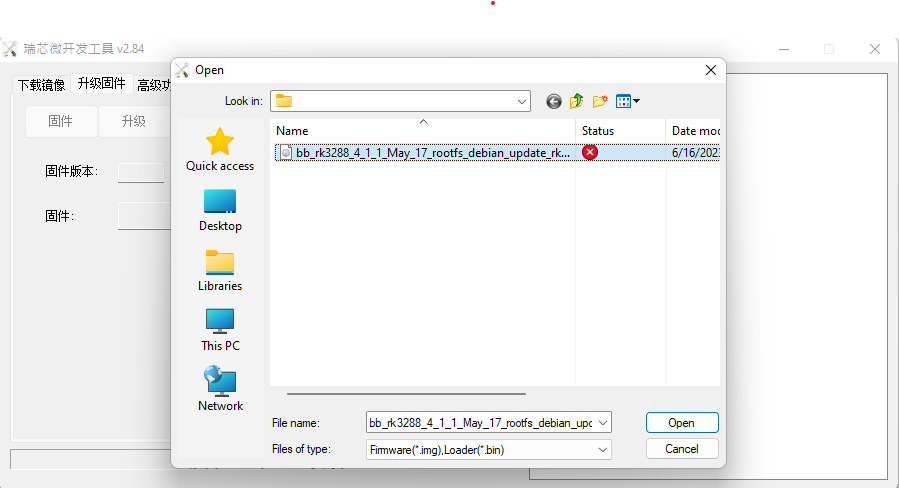

點選“固件”並選取燒錄檔案（解壓縮後的img檔）

步驟 4 - 連接USB 傳輸線

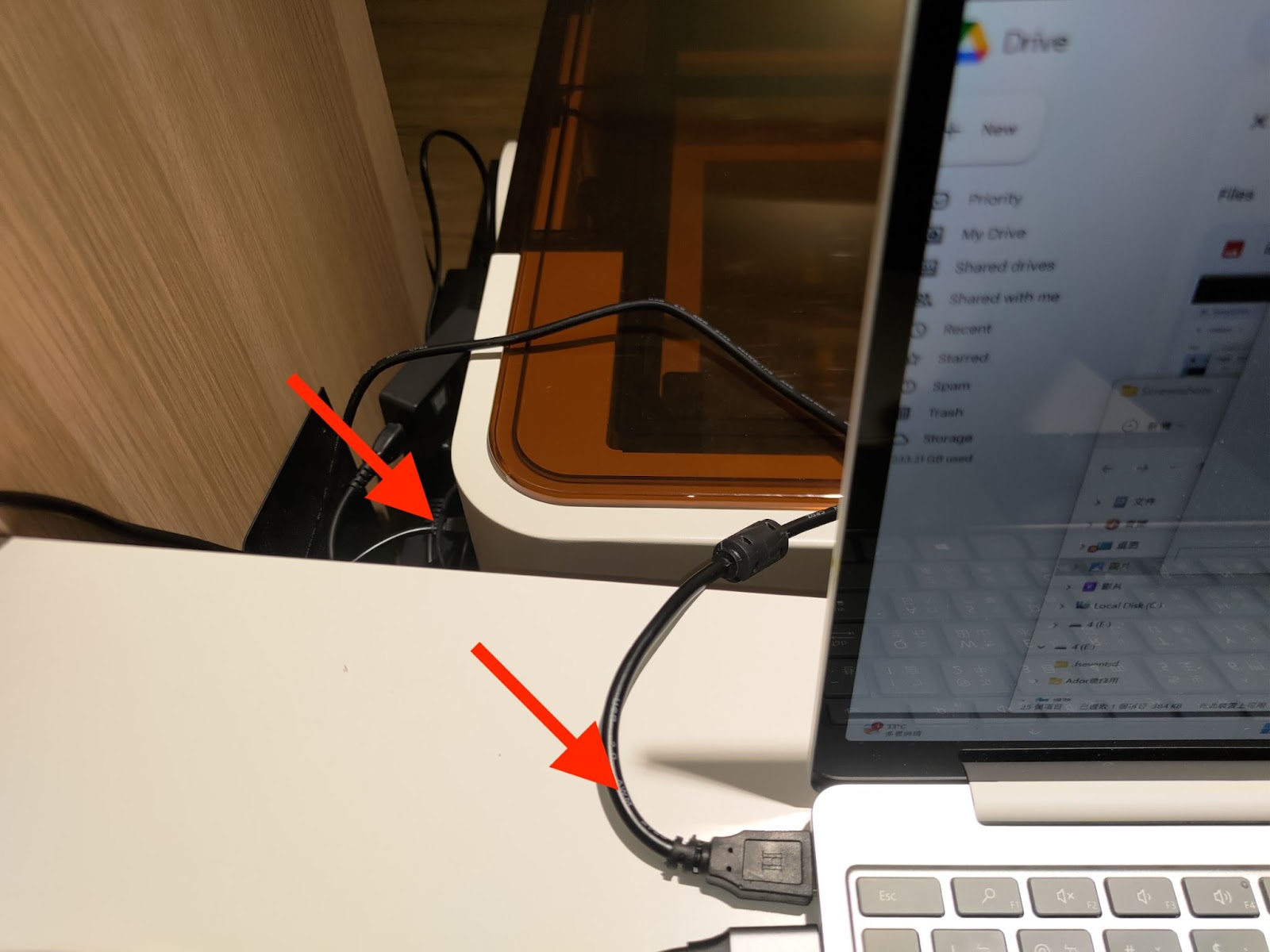

在機器關機狀態下，使用USB傳輸線連接電腦與機器

步驟 5 - 開啟機器電源

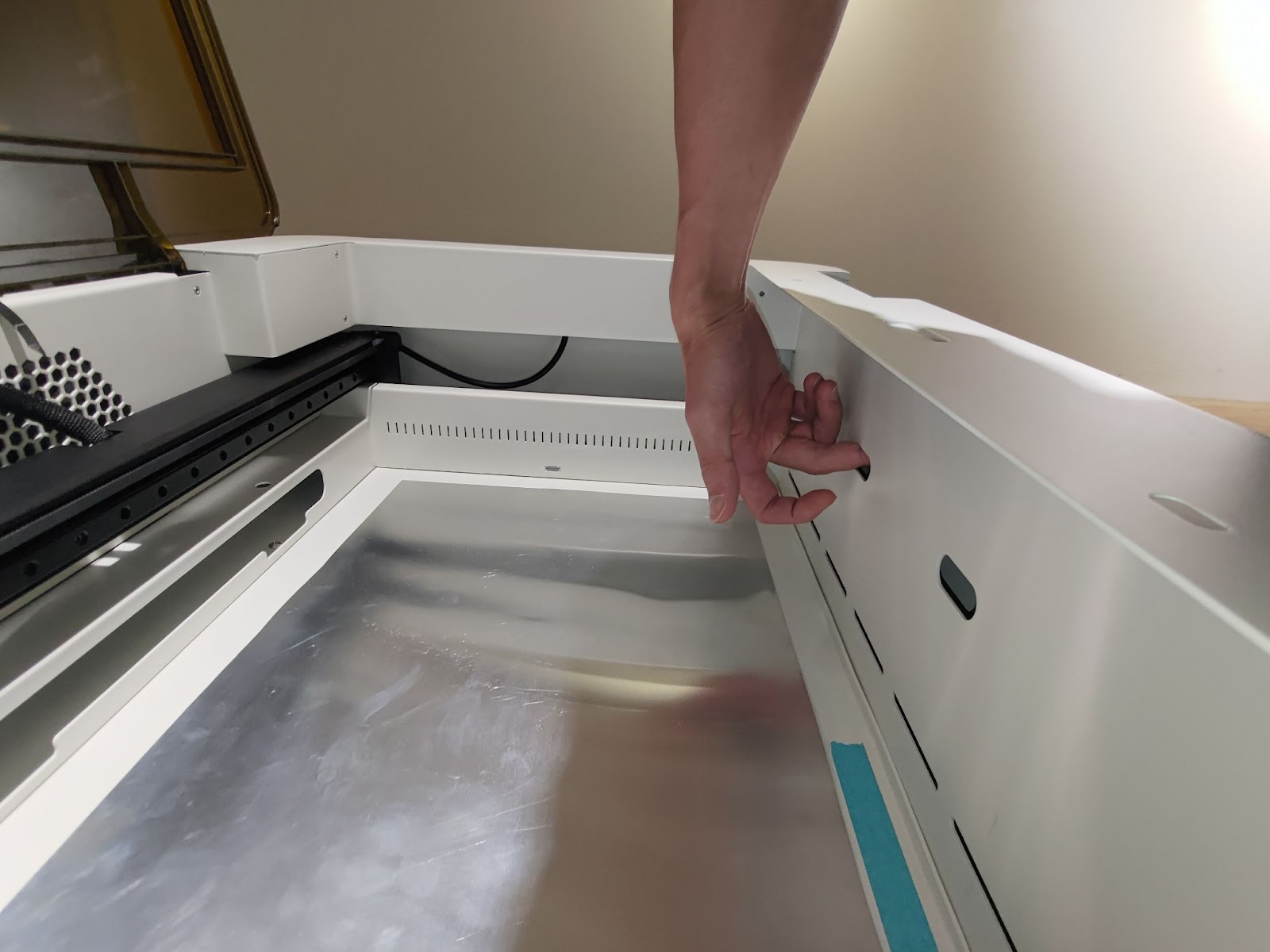

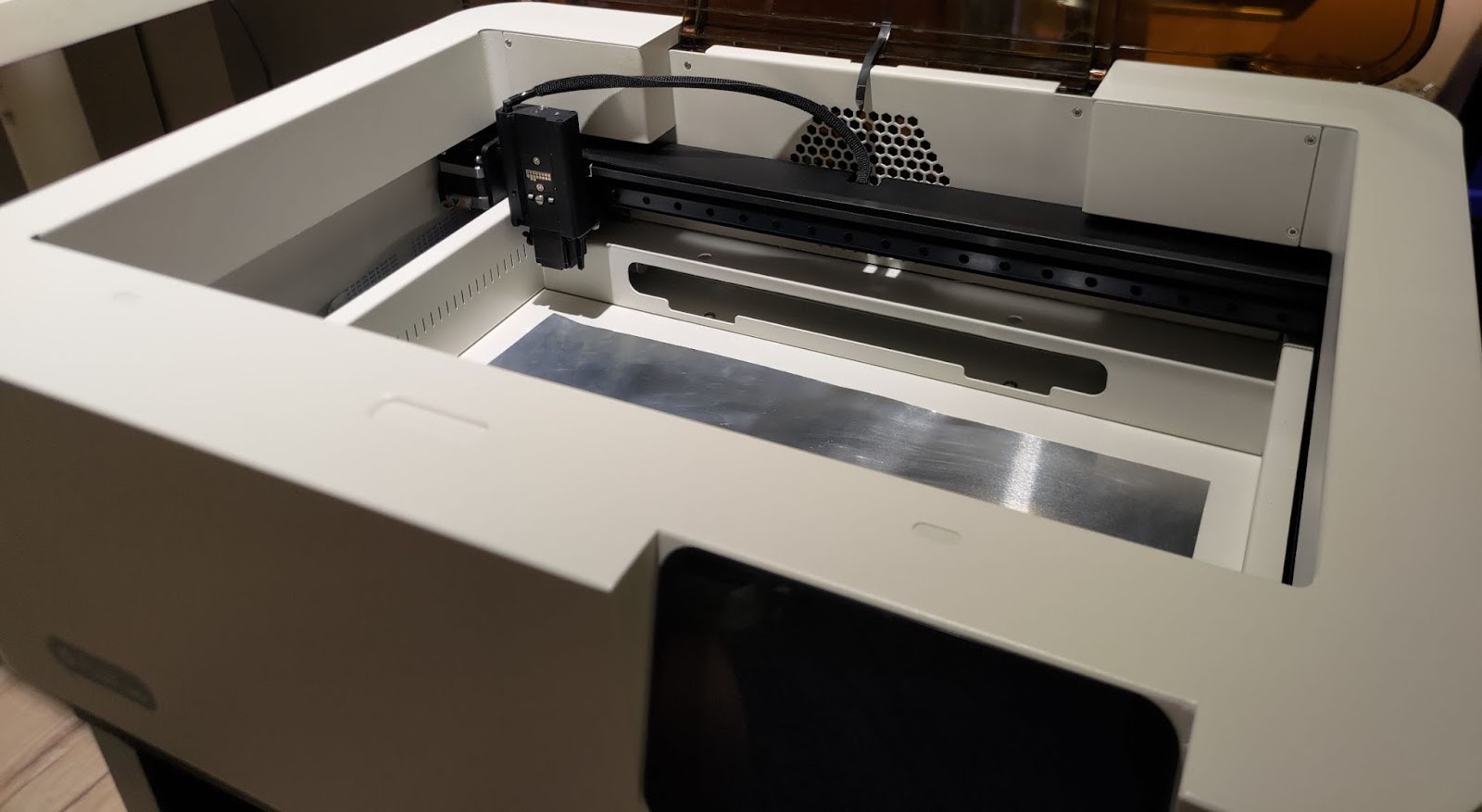

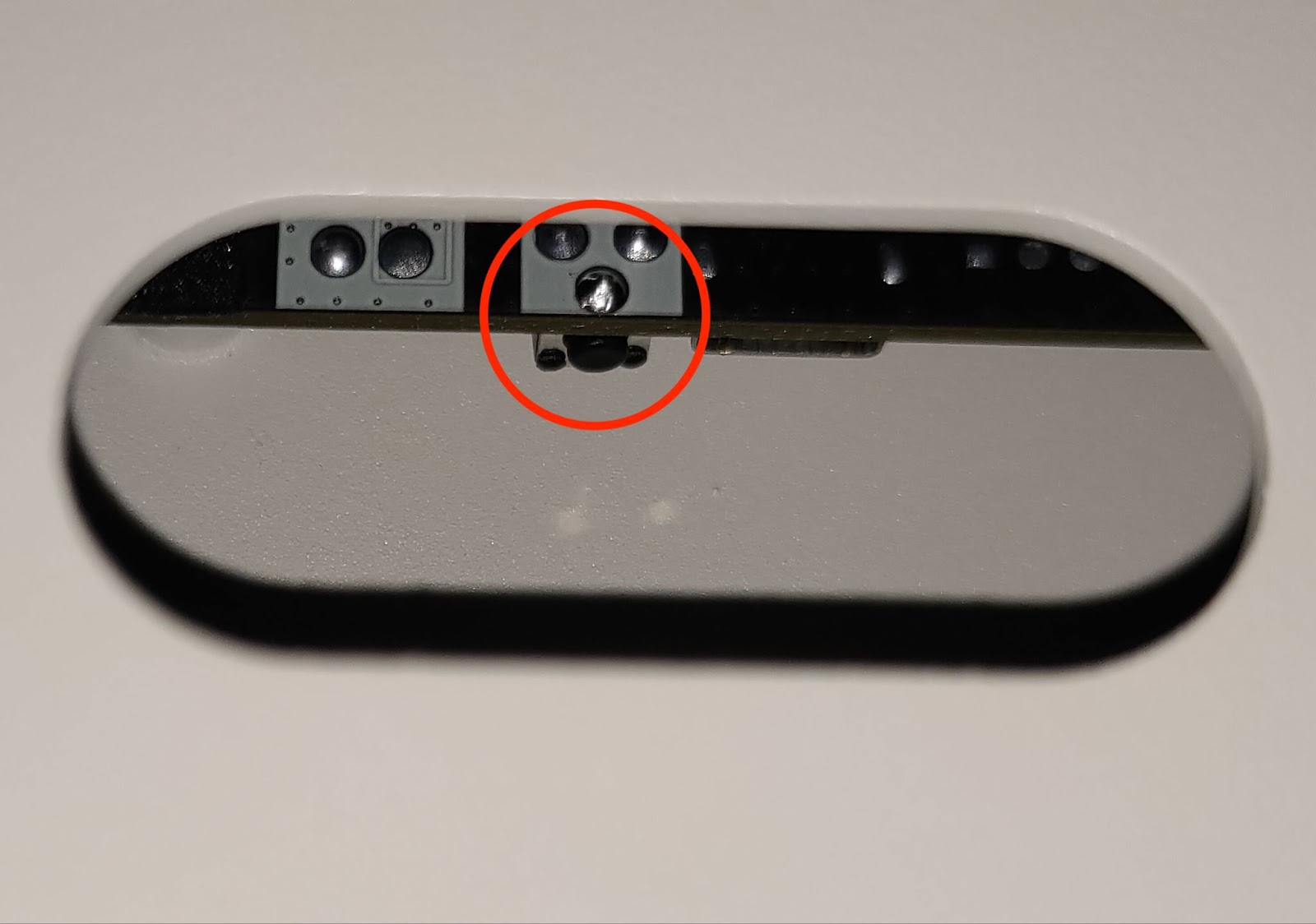

打開機器上蓋，找到下方圖片中機箱內右側孔位裡面的按鈕

按鈕如下圖所示

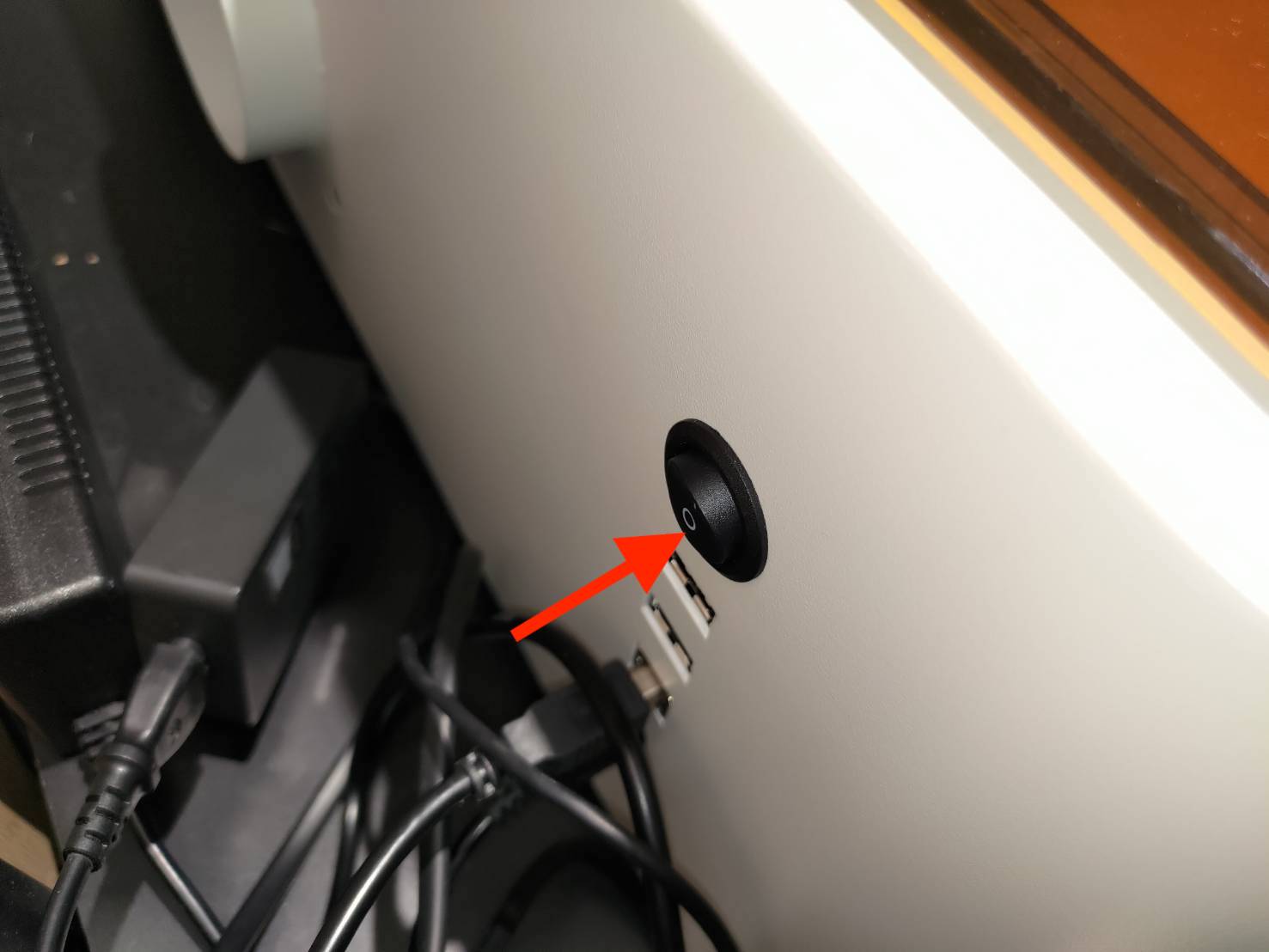

找到按鈕後，請按住按鈕並開啟機器電源
⚠︎ 在電腦成功讀取到機器以前請勿放開按鈕

步驟 6 - 確認電腦端是否連接成功

⚠︎ 在電腦成功讀取到機器以前請勿放開按鈕

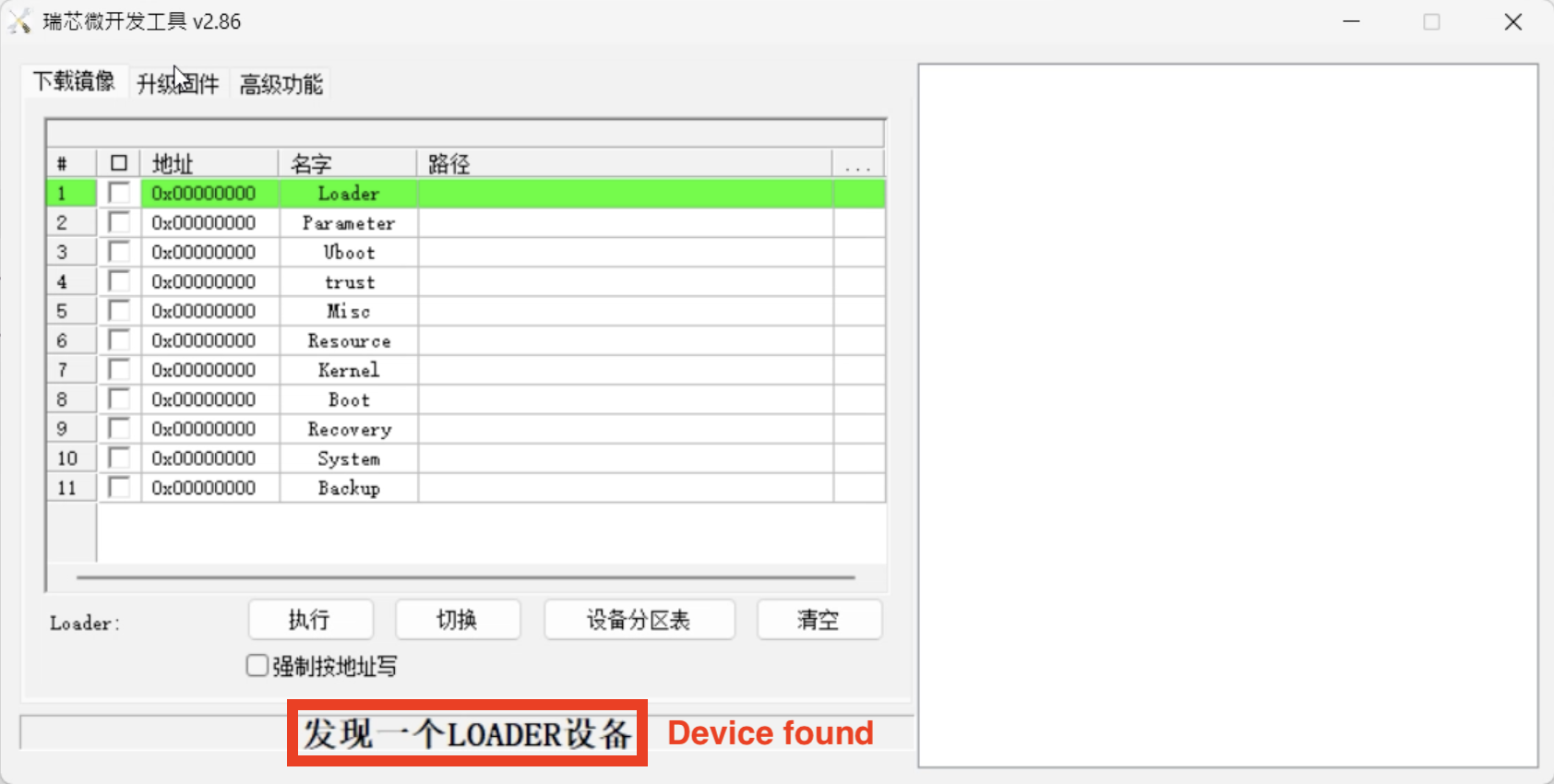

確認程式是否成功讀取機器，若成功讀取，會顯示『發現ADB設備』，即可鬆開機器內的按鈕

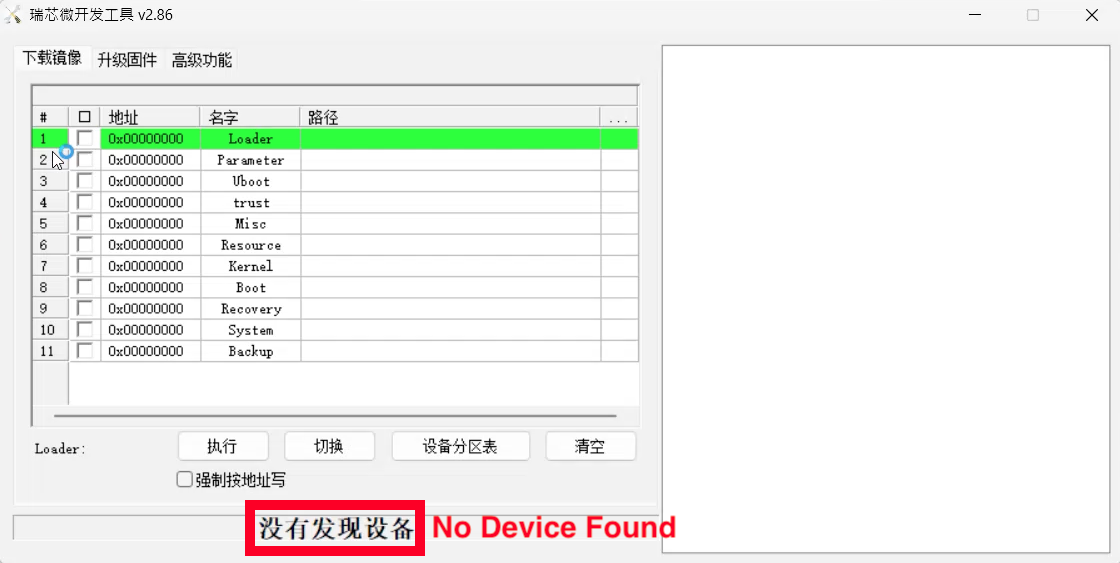

如果沒有讀取成功，會顯示『沒有發現設備』，請重新執行步驟五、步驟六

步驟 7 - 點選“升級”開始燒錄

步驟 8 - 檢查是否刷新成功

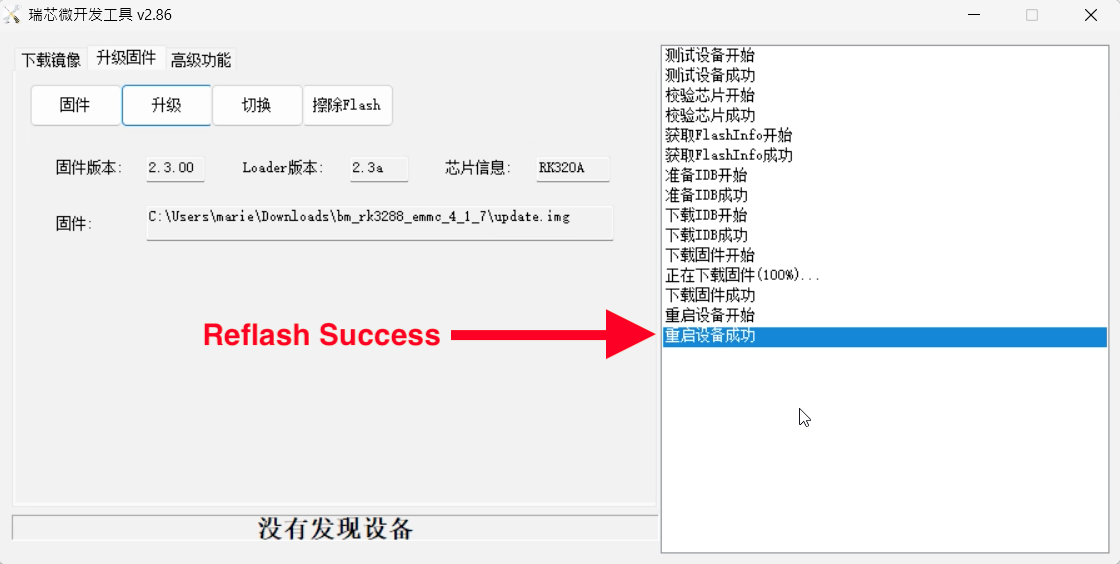

當軟體右方狀態列顯示“重啟設備成功”時，即可將RK板安裝回機器上
若顯示失敗，請截圖軟體畫面並聯絡客服

步驟 9 - 燒錄成功

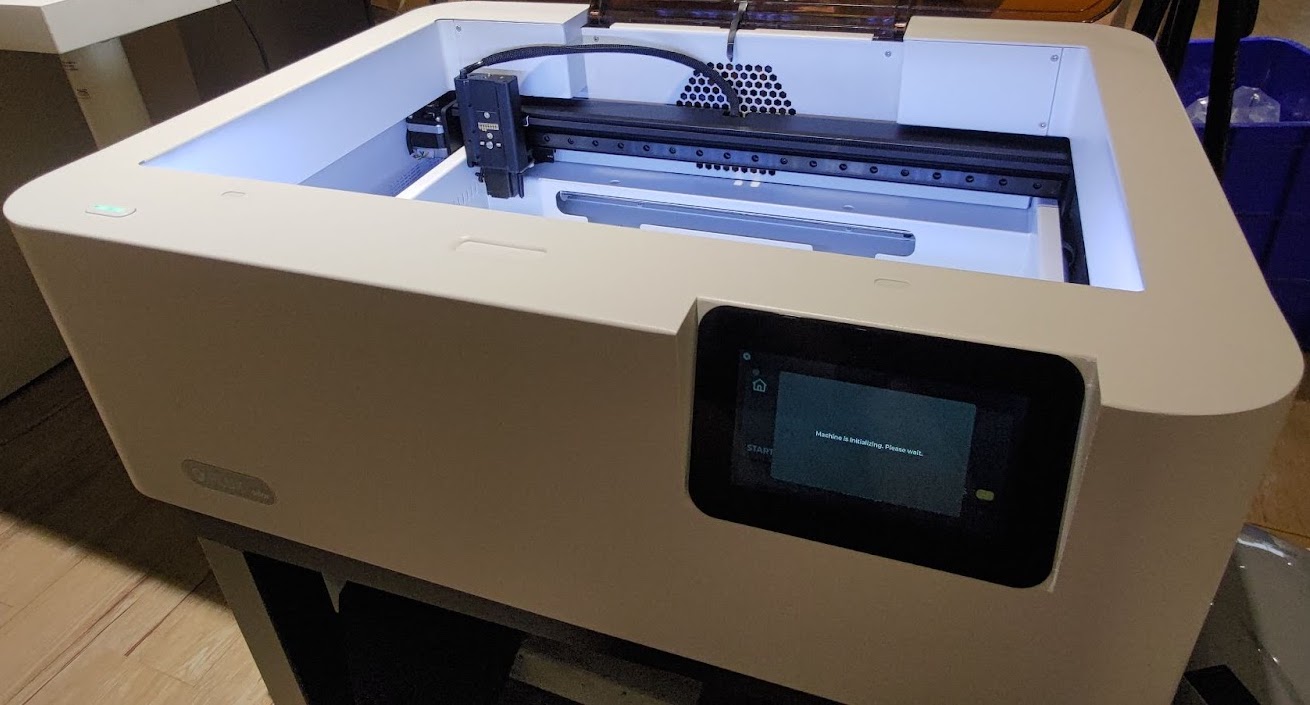

當燒錄完成時，機器會重新開機，室內燈與螢幕第一次不會亮起是正常的

幾分鐘後室內燈與螢幕即會啟動，螢幕會顯示啟動中約3~5分鐘即會進入主畫面

步驟 10 - 更新機器韌體版本

當機器完成開機後，請參考以下文章設定WiFi連線及更新韌體至最新版本

• 連線設定
• 韌體更新

步驟 11 - 上傳機器的相機校正資料

開啟Beam Studio 2.3.1或以上的版本，選擇上方工具列的「機器→選擇機器名稱→相機校正資料→上傳資料→選擇 步驟1 所下載的檔案」

步驟 12 - 執行相機校正（二極體模組）

請參考此篇相機校正教學再次執行相機校正，以確保預覽結果正確。

#完成
