準備工具
- T8星型板手
- 3mm 六角板手
- 7mm 扳手
- 十字螺絲起子
- 麥克筆
步驟1 - 機器關機並移除電線，然後將機器翻轉至背面

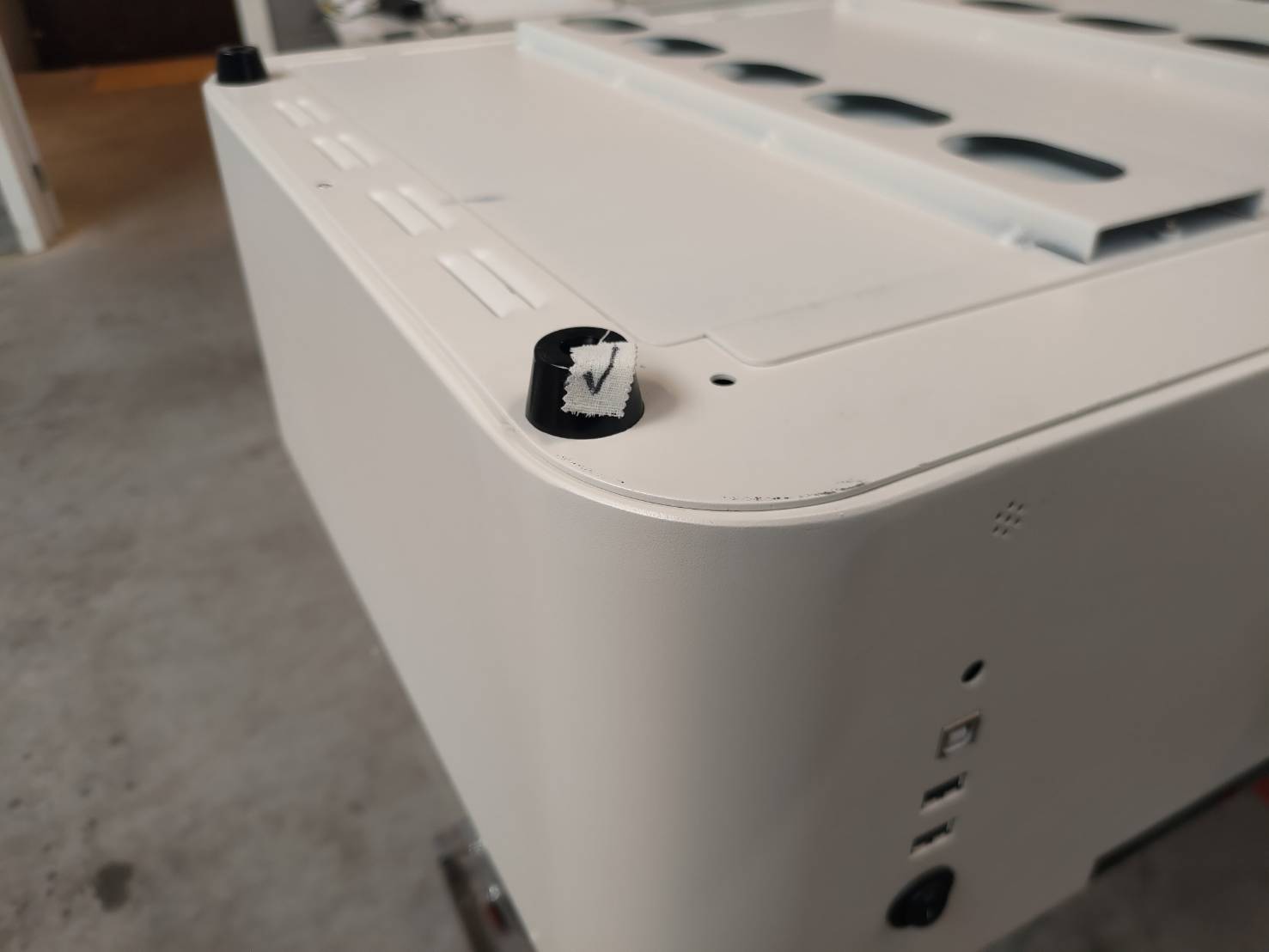

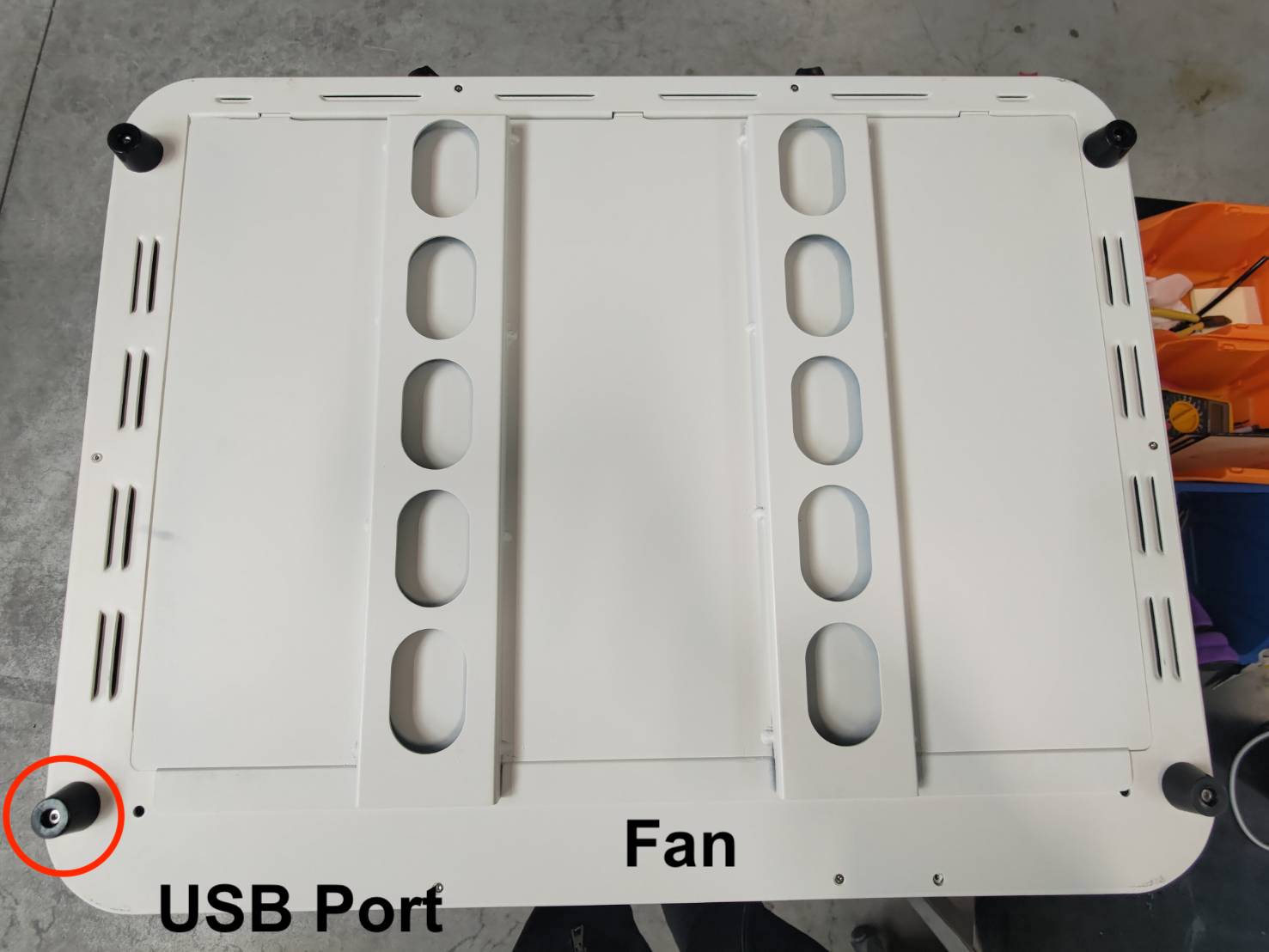

步驟2 - 標記靠近USB孔位的螺絲及腳墊
標記的目的是因為這一顆螺絲會比其他三顆螺絲短，短的螺絲需要在相同的位置。

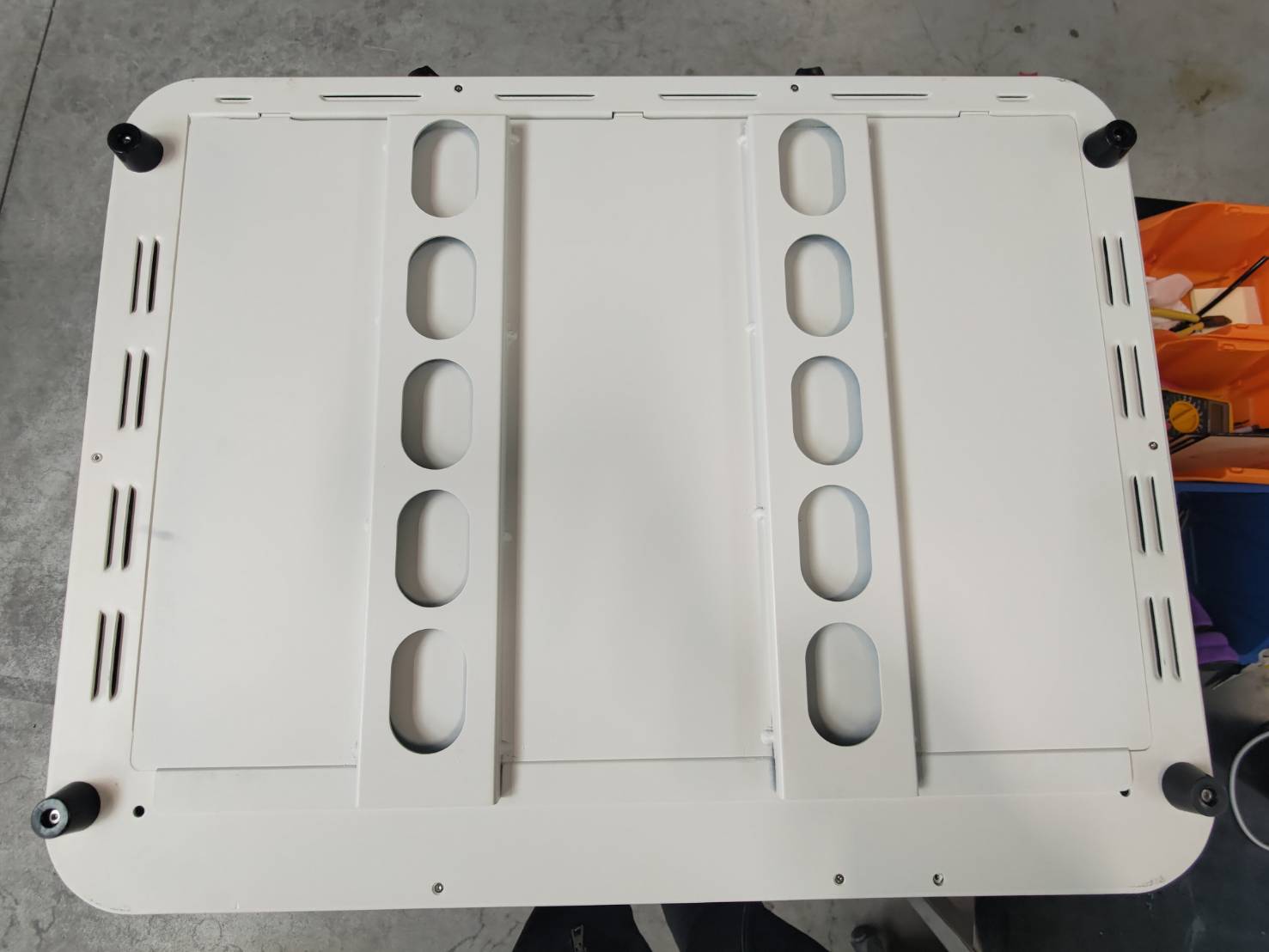

步驟3 - 鬆開底蓋的螺絲
T8 screw x 6pcs ＆ 3mm HEX screw x 4pcs

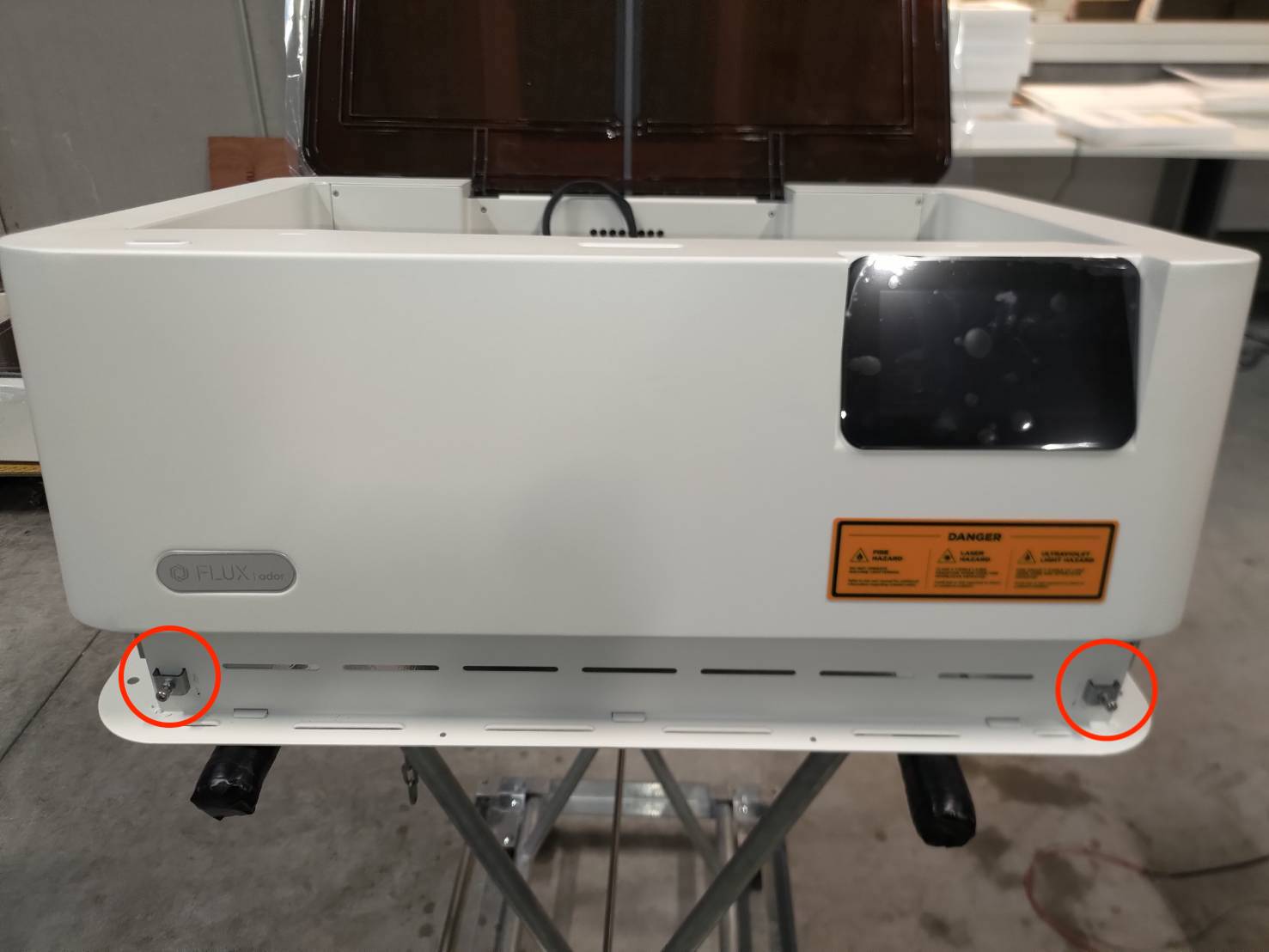

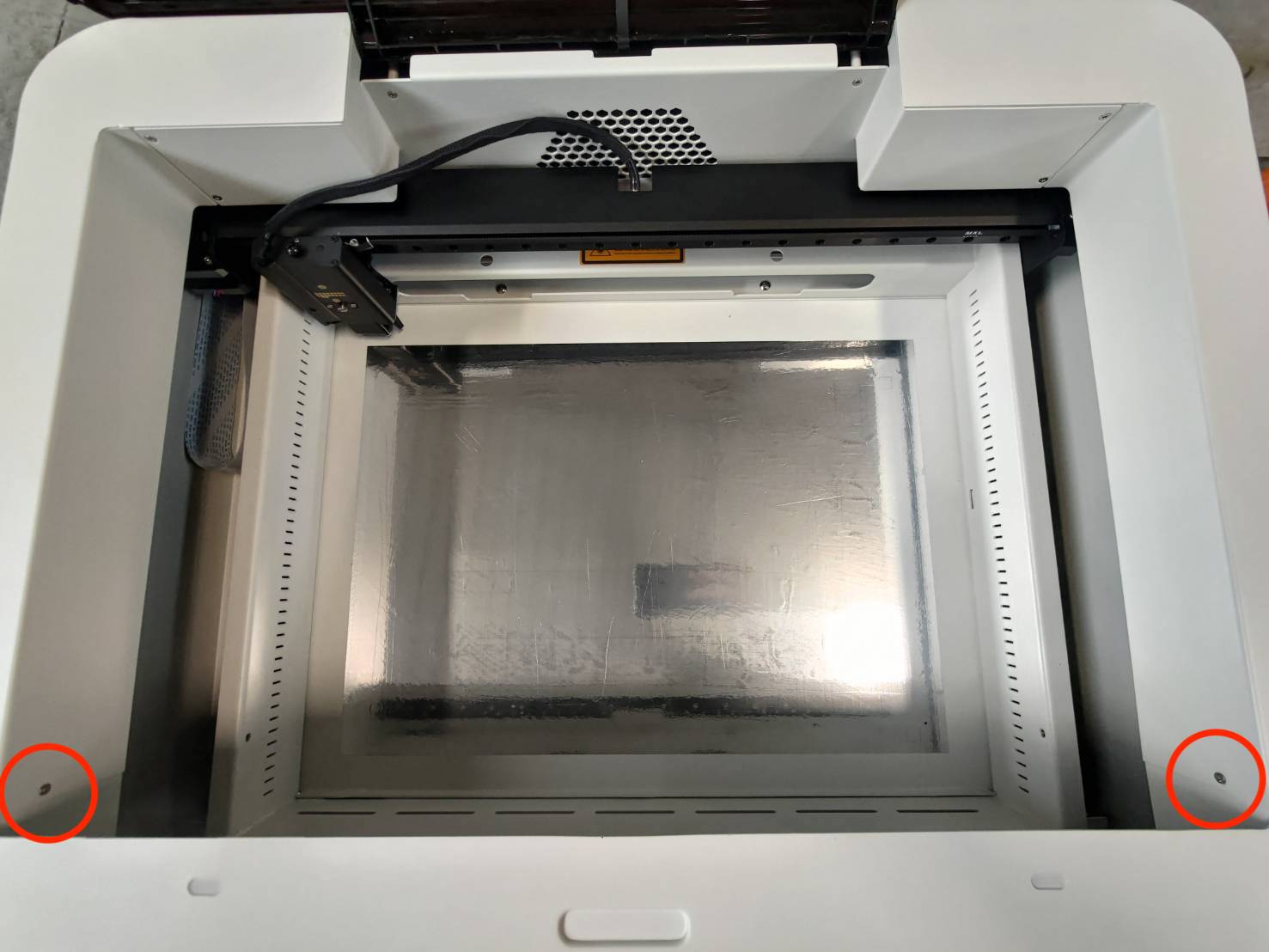

步驟4 - 將機器翻回正面，並鬆開側邊的兩顆螺絲
T8 screw x 2pcs

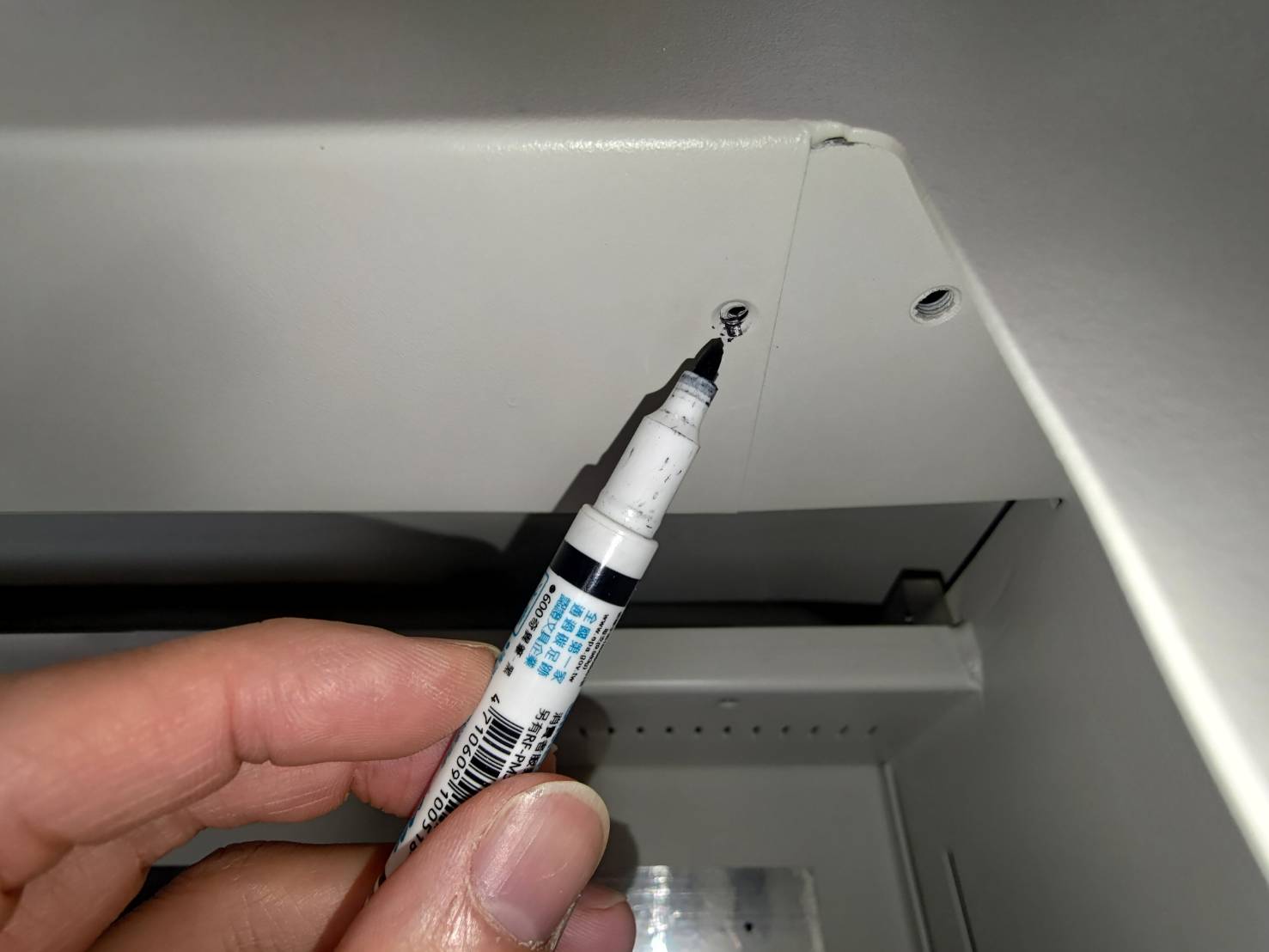

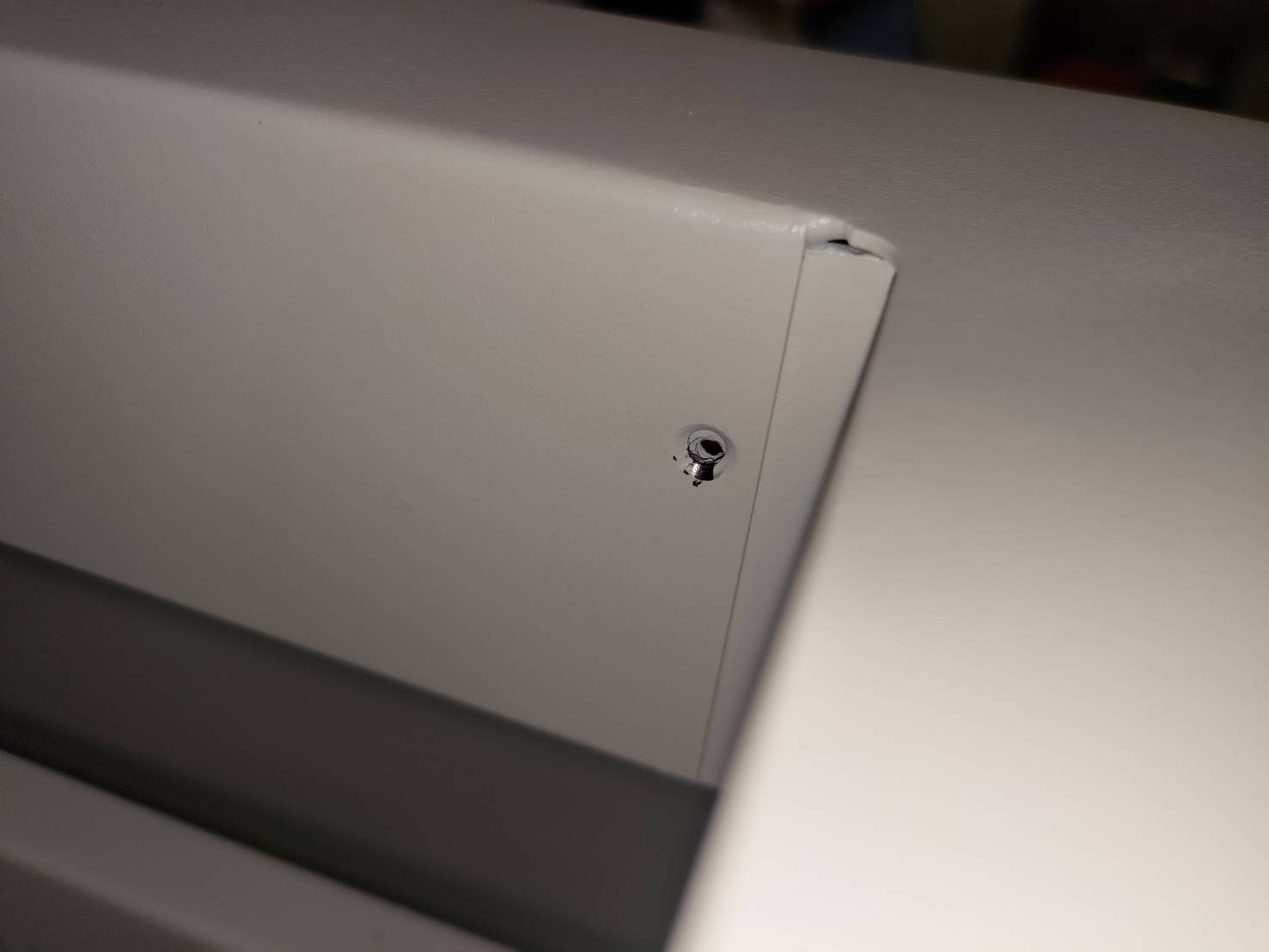

步驟5 - 用麥克筆在兩側的螺絲孔上做記號
做記號的目的是最後裝回時，會需要知道有做記號的那一面是朝外，面向工作區域。

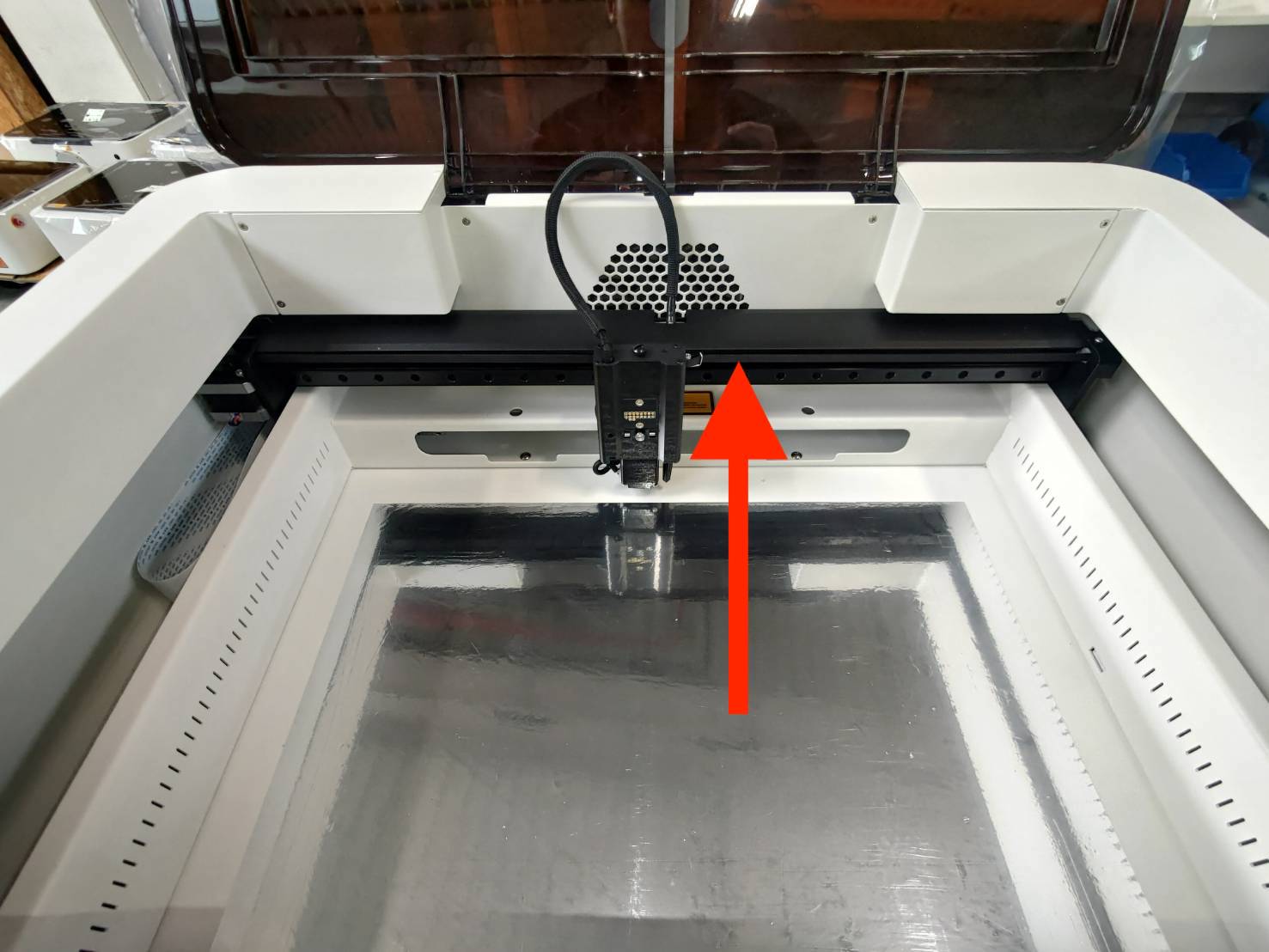

步驟6 - 將模組架朝風扇的方向推到最後面
步驟7 - 將上機殼抬起，放在螺柱上，注意線材不要被機殼夾住
抬起後照片：

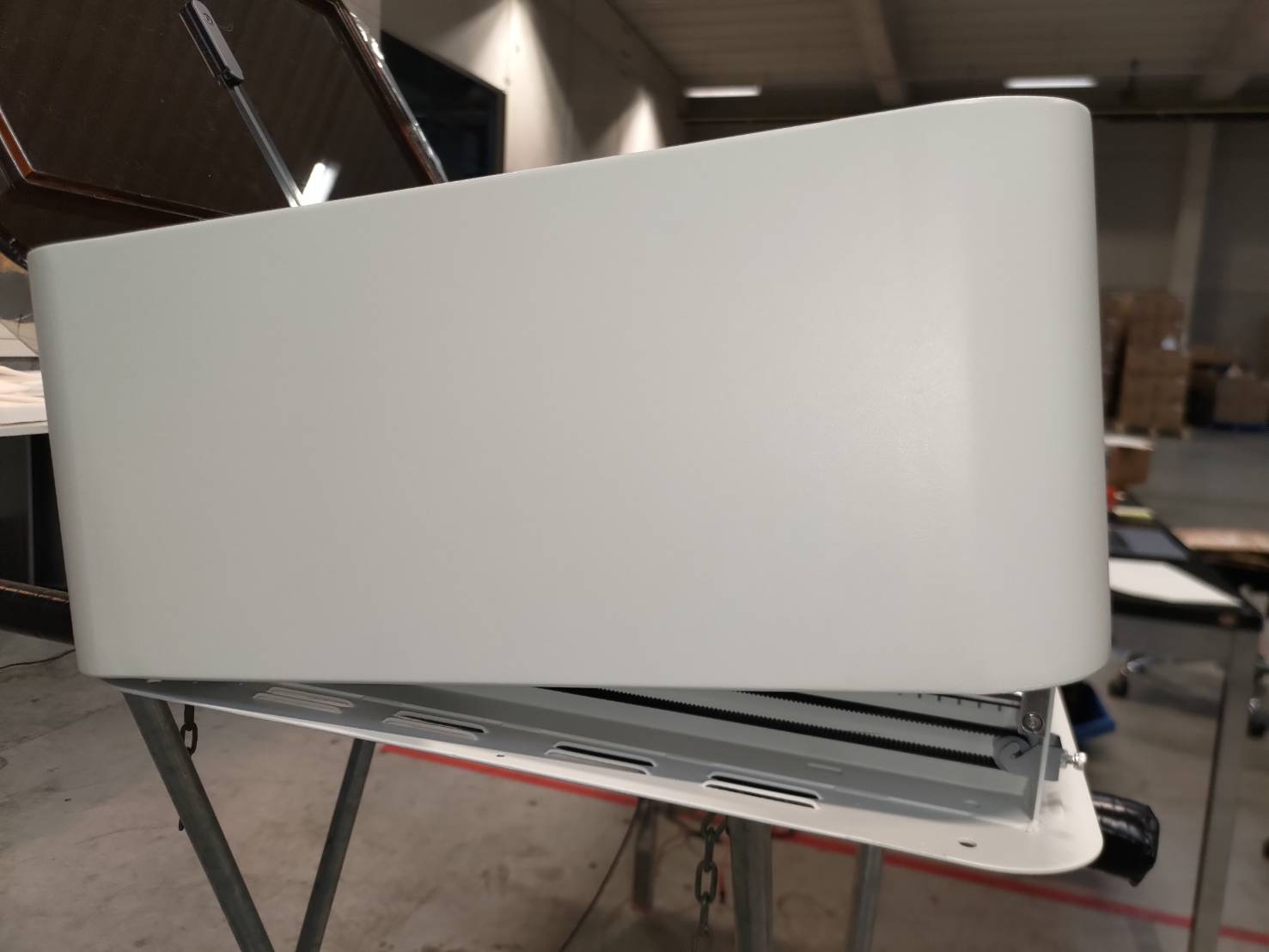

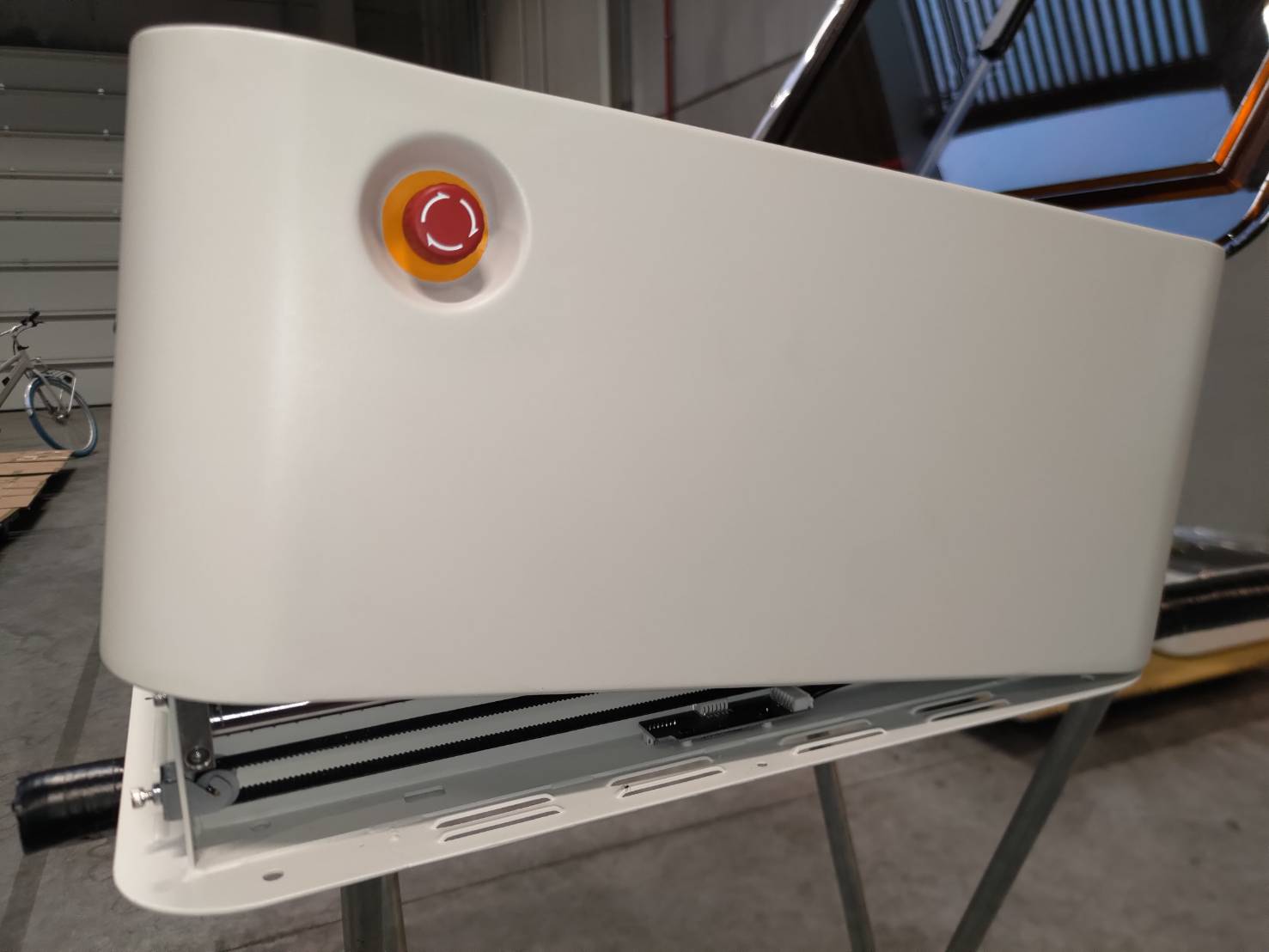

抬起後，機殼架在螺柱上範例:

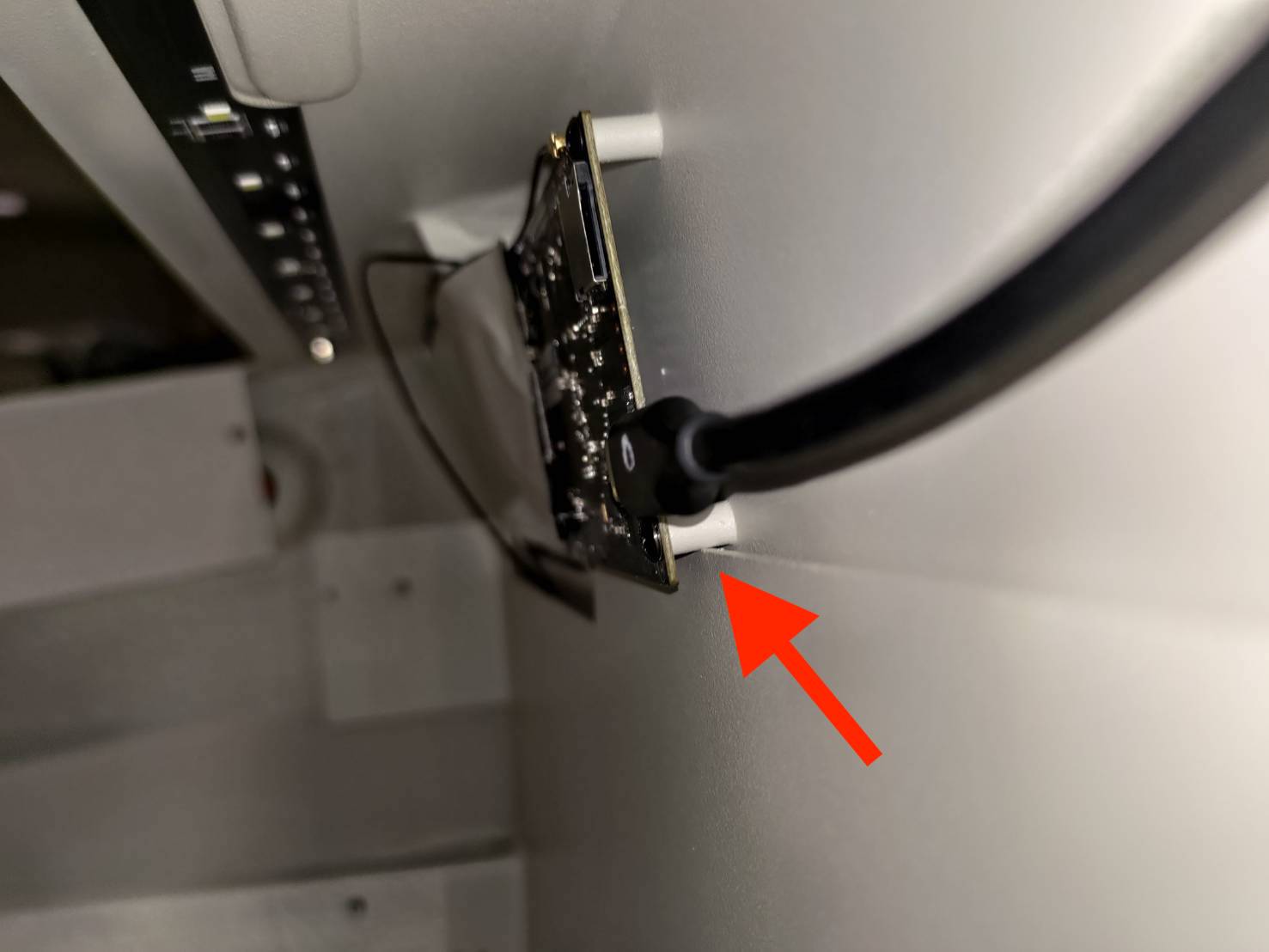

抬起影片(機殼內拍攝)：

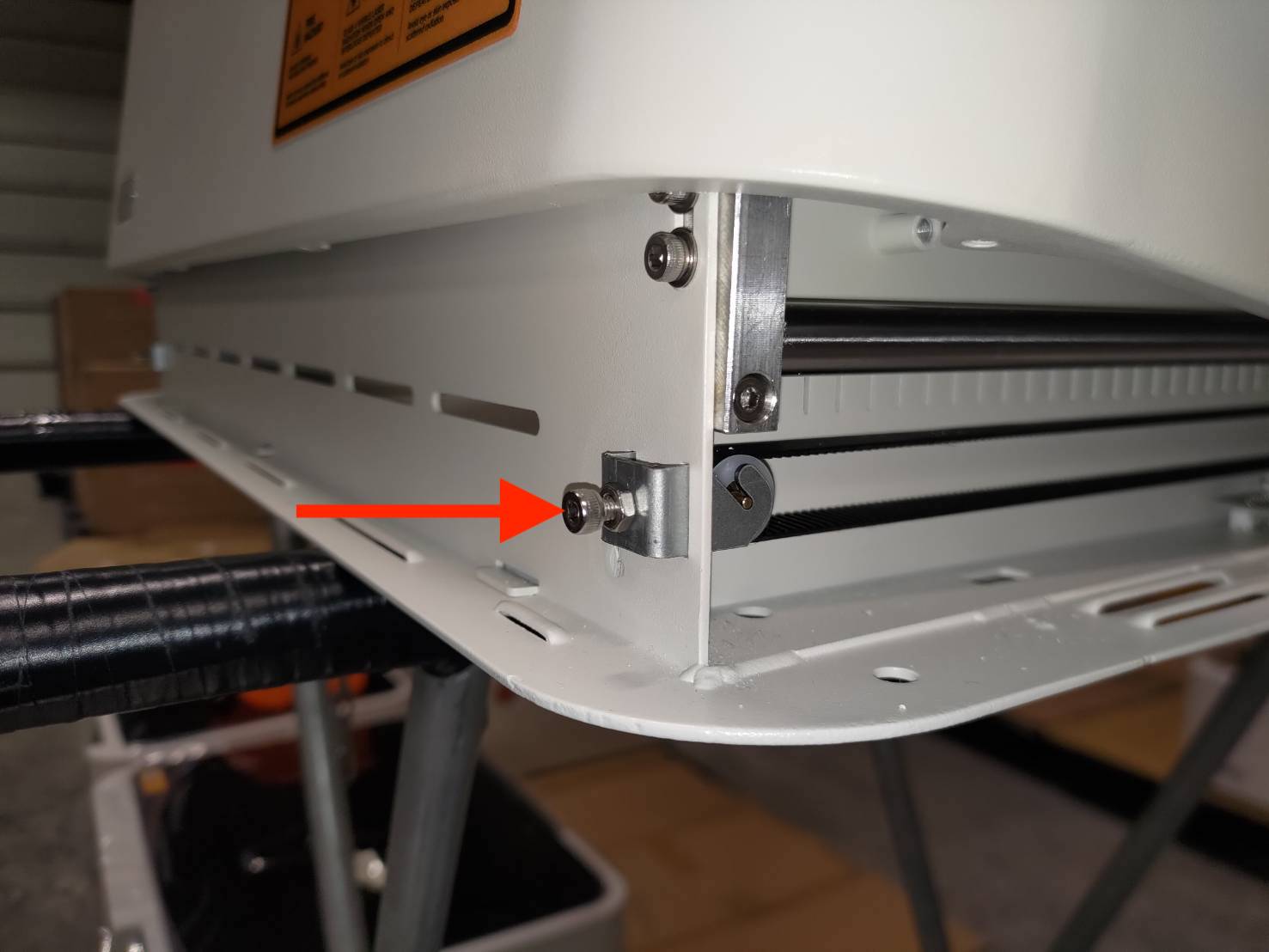

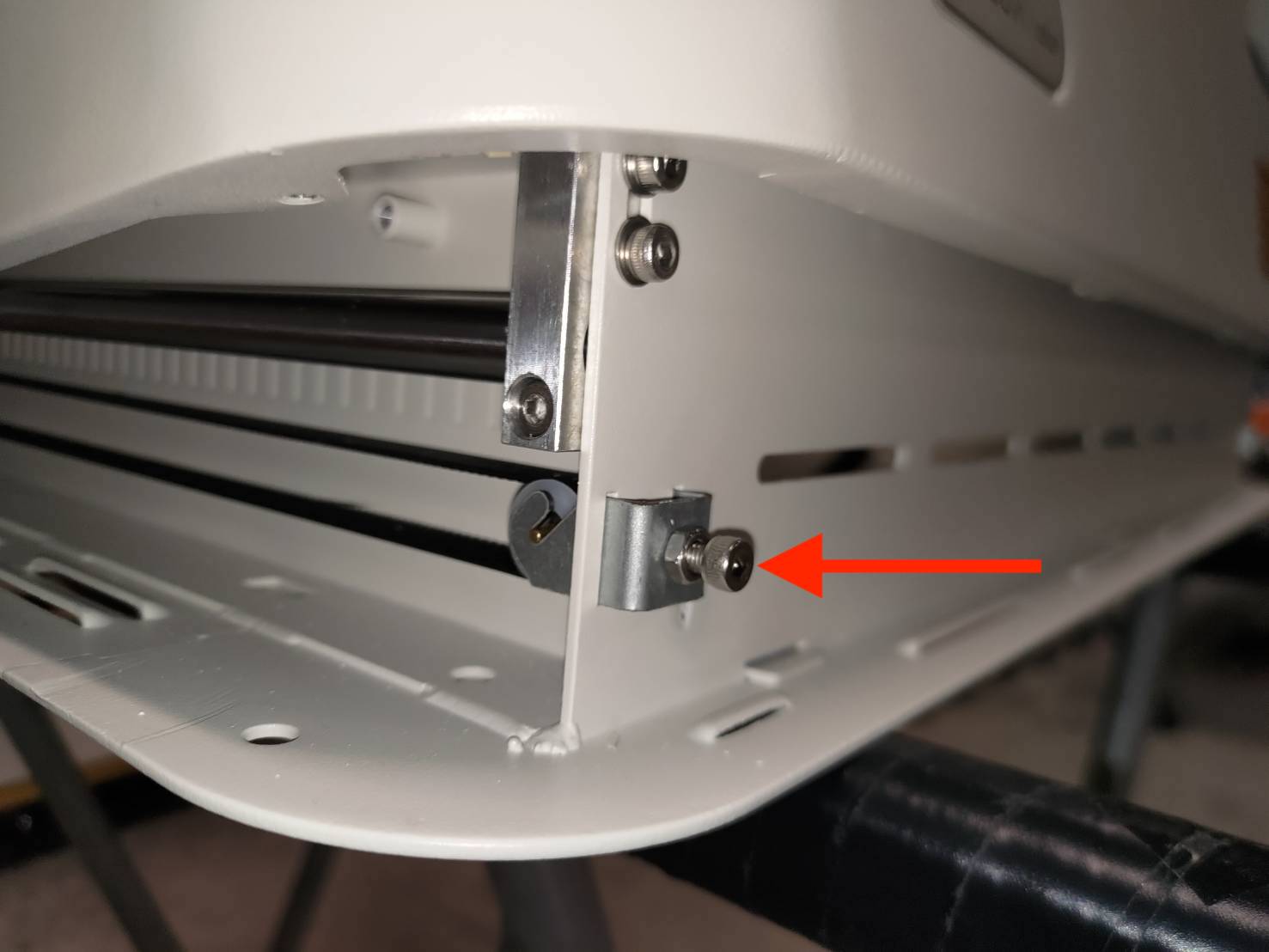

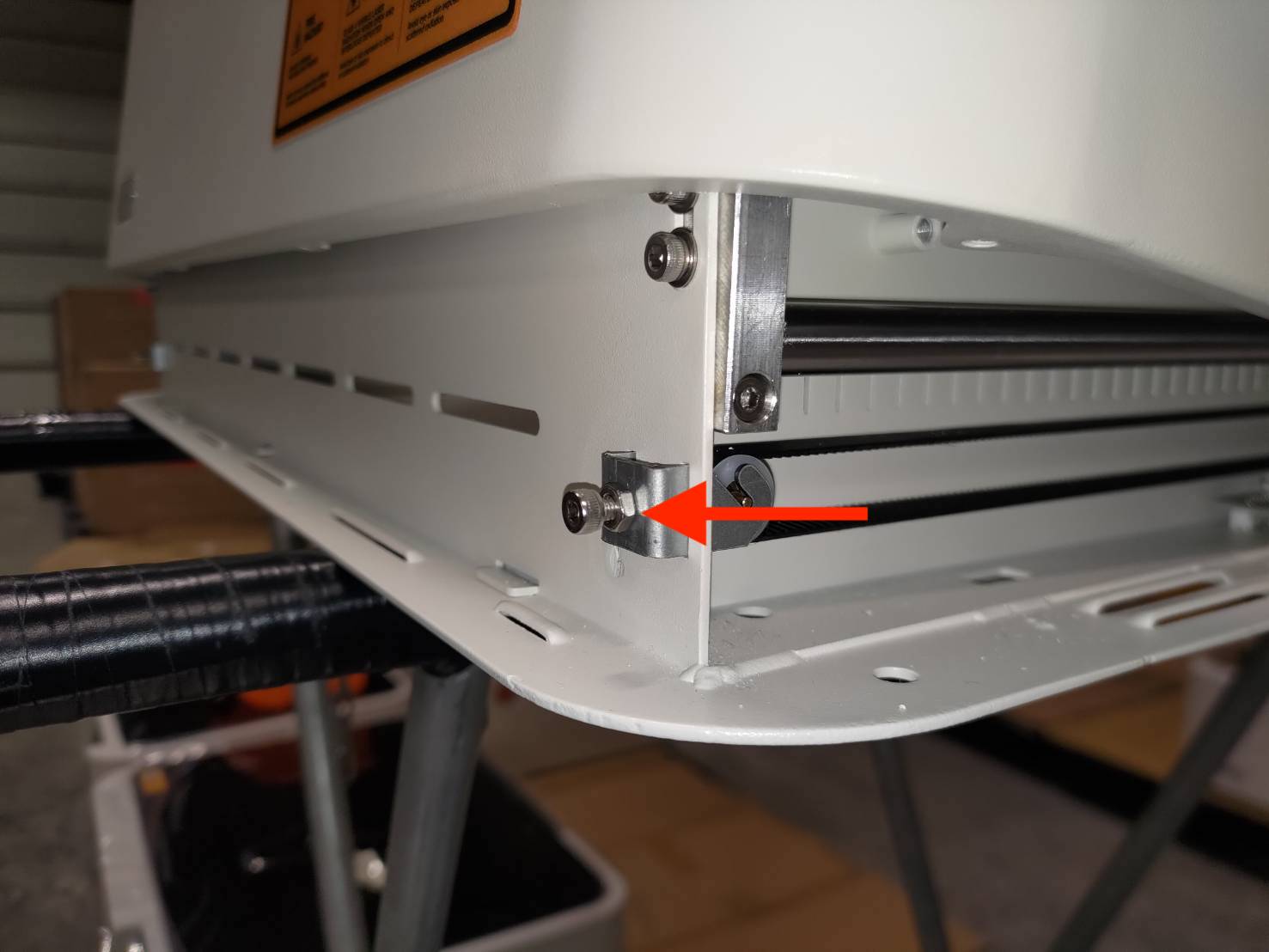

步驟8 - 找到皮帶鬆緊座，使用7mm扳手鬆開螺母
位置：
右側：
左側：
步驟9 - 使用3mm六角扳手調整皮帶鬆緊度
右側：
左側：
步驟10 - 調整完成後，用7mm扳手將螺母鎖緊
右側：
左側：
步驟11 - 將機殼放回原始的位置
注意：有做記號的兩個螺絲孔應該要朝外 (工作區域側)
復原範例：
步驟12 - 將兩顆側邊螺絲鎖回
步驟13 - 機器關機並移除電線，機器翻到背面，鎖回所有螺絲及腳墊 (注意有做記號的腳墊)
建議：
螺絲都先鎖一半就好，不需要全鎖緊，等到所有螺絲都上去後，再一次將全部螺絲鎖緊。
此目的是為了防止如果都先鎖緊了，某些螺絲孔位可能會對不準，無法鎖進去的狀況。
步驟14 - 機器翻回正面，手動前後移動模組架
- 如果沒有干擾，安裝結束。
- 如果模組架被卡住，無法移動，或是無法推到底(風扇側)，請將靠近USB孔的腳墊螺絲鬆開一些，再嘗試移動。
#END
