الوصف
يمكن للتركيز الدقيق والمعايرة جعل دمج صورة المعاينة أكثر دقة وجعل موضع النقش متوافقًا مع موضع المعاينة.
الخطوة 1
تأكد من مستوى التركيز الصحيح.
في كل مرة تقوم فيها بتغيير خامة ذات سماكة مختلفة، تحتاج إلى خفض طاولة العمل وإعادة التركيز التلقائي مرة أخرى لضمان التركيز الصحيح. إذا كان التركيز غير صحيح، فإن شعاع الليزر سيكون أكثر سمكًا من شعاع الليزر ذي البؤرة الصحيحة.
جسم أكثر سمكًا: عندما يكون الجسم أكثر سمكًا أو عند استخدام الملحق الدوار، قد تلتقط الكاميرا جانب الجسم، ويمكن دمج الأجسام الموجودة على مستوى التركيز فقط، ويعتبر عدم دقة الدمج الناتج عن اختلاف الارتفاع أمرًا طبيعيًا. تأكد من التركيز على سطح خامة النقش وأعلى نقطة لخامة النقش عند استخدام الملحق الدوار.
الخطوة 2
لضمان دقة النقش، قم بمعايرة الكاميرا وموضع النقش.
(بعد التعرض للصدمات والاهتزازات الناتجة عن النقل، ومحاذاة المسار البصري، وإعادة التعيين إلى إعدادات المصنع، وما إلى ذلك، يجب إعادة المعايرة بالكامل.)

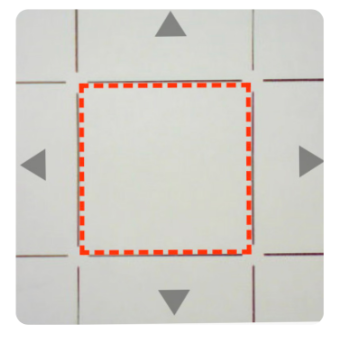

هناك هدفان للمعايرة:
أ. يجب أن يكون المربع الأحمر موجودًا في مركز نافذة المعايرة.
ب. يجب محاذاة خارج المربع الأحمر مع المربع المركزي لخطوط الشبكة.
تأكد من نتيجة المعايرة: ارسم مربعًا عند (X,Y) = (77.5mm, 77.5mm) بعرض W وارتفاع H يبلغ 25mm وتأكد من تداخل المربع مع المربع المركزي لخطوط الشبكة.
إذا لم يتطابق، أعد تركيز الورقة وأعد معايرة الكاميرا.
الخطوة 3
إذا استمر وجود اختلاف بين نتيجة النقش والموضع المعروض في المعاينة بعد التأكد من مستوى التركيز الصحيح ومعايرة الكاميرا بدقة، فيرجى تقديم لقطة شاشة إلى البائع الخاص بك والسماح لفريق الهندسة بمساعدتك. 5-1 تواصل مع خدمة العملاء
#END
