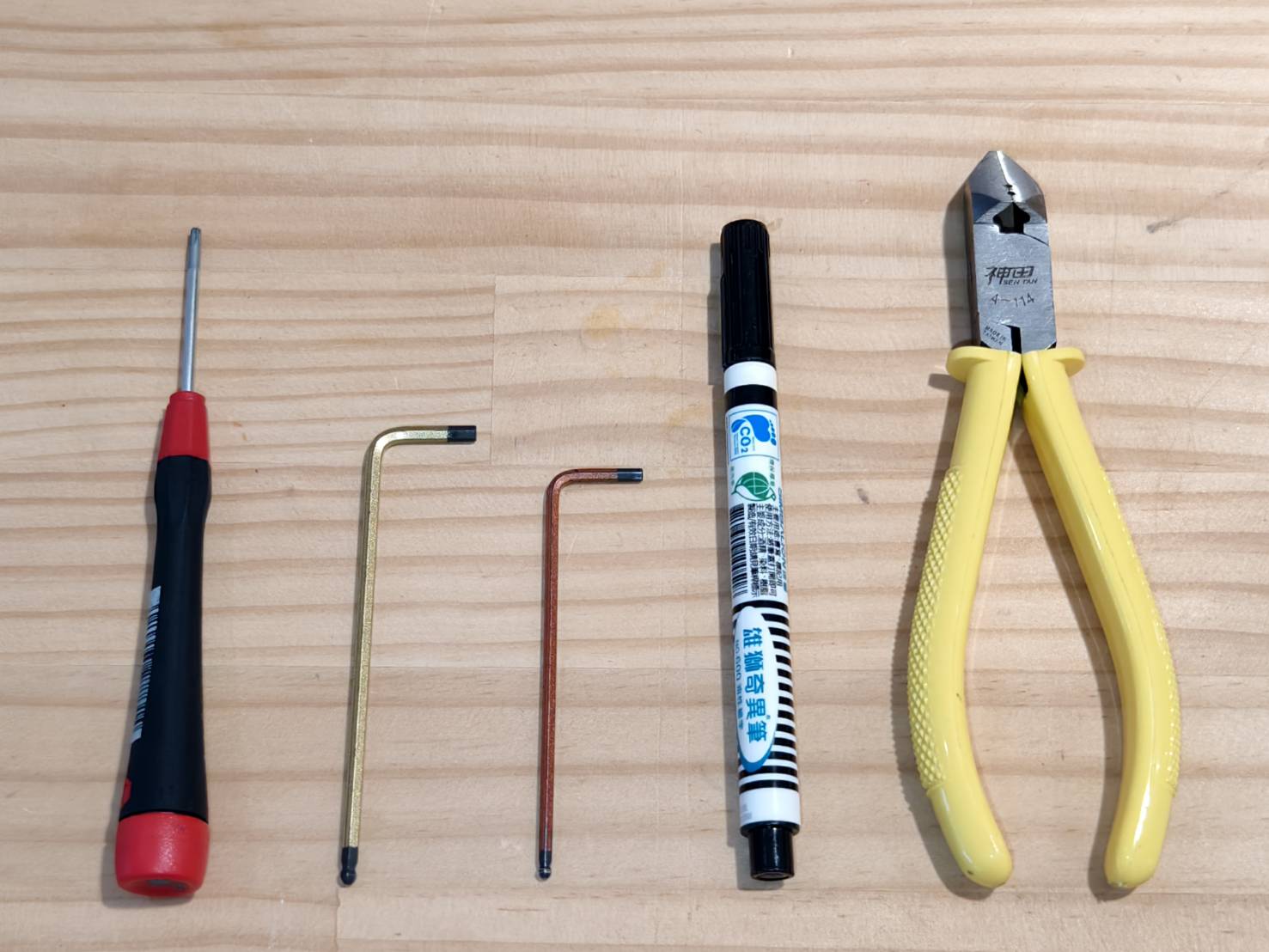

Eines
| 1 |
Torx T8 Tornavís |
| 2 |
Clau Allen de 3 mm |
| 3 |
Clau Allen de 2,5 mm |
| 4 |
Retolador permanent |
| 5 |
Alicates de tall diagonal |
Pas 1
Retireu el mòdul làser o d'impressió si n'heu instal·lat cap.
Pas 2
Utilitzeu una clau Allen per treure la molla de la corretja de l'eix X.
Pas 3

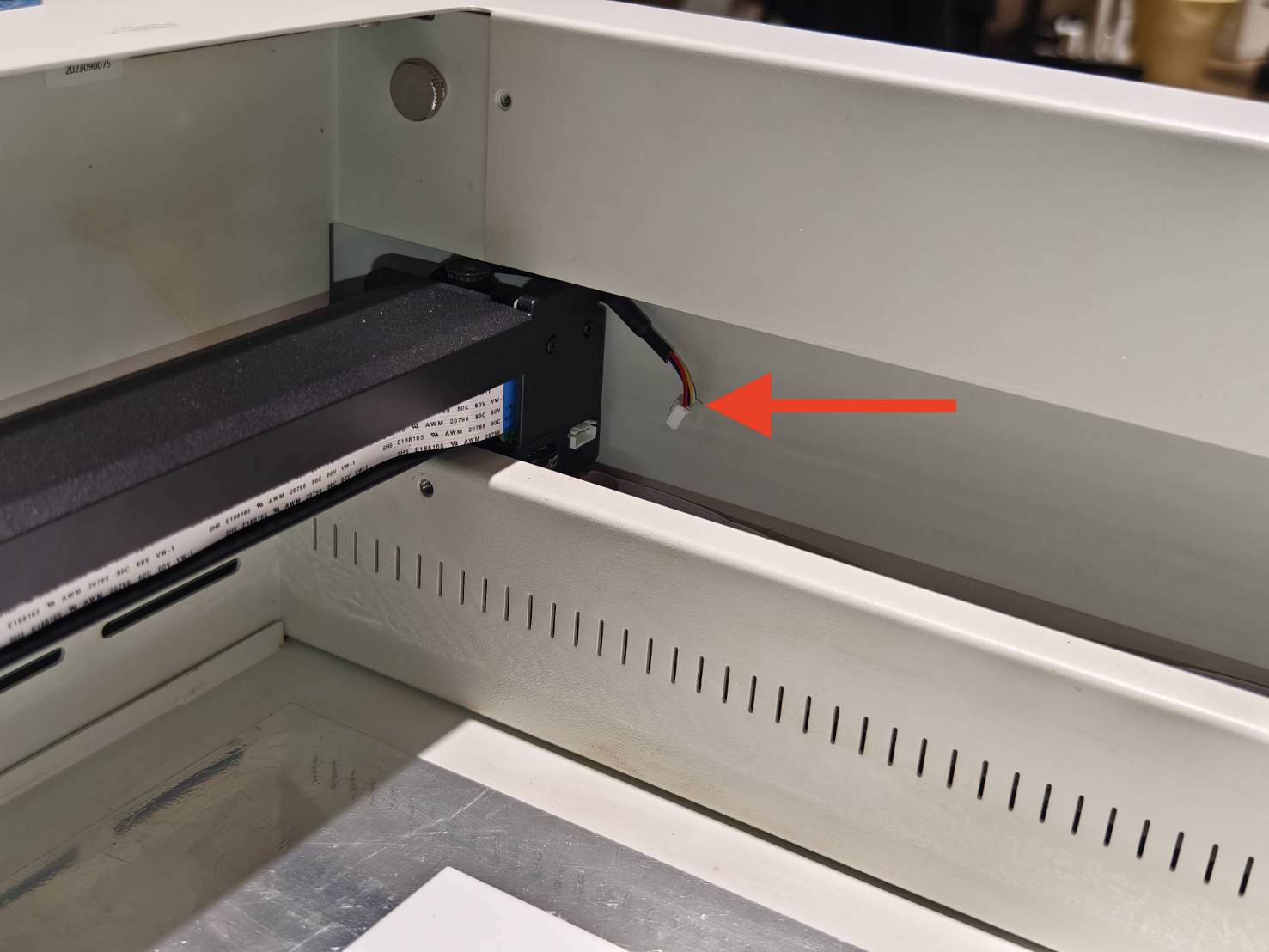

Mirant de cara al panell de la màquina, al costat esquerre, desconnecteu el cable del motor de l'eix X.
Pas 4
Apagueu la màquina, desendolleu el cable d'alimentació i gireu-la.
Pas 5
Marqueu el peu de goma i el cargol que es troben a prop del port USB.
La finalitat de marcar-ho és perquè el cargol d"aquest peu és més curt que els altres i ha d"estar a la mateixa posició.
Pas 6
Desenrosqueu aquests cargols de la part inferior.
(Cargol T8 x 6 unitats i cargol hexagonal de 3 mm x 4 unitats)
Pas 7
Gireu la màquina i desenrosqueu els cargols laterals (cargol T8 x 2 unitats)
Pas 8
Marqueu els forats dels cargols a ambdós costats amb un retolador.
L"objectiu és recordar que els costats marcats han d"estar orientats cap a l"àrea de treball durant el muntatge.
Pas 9

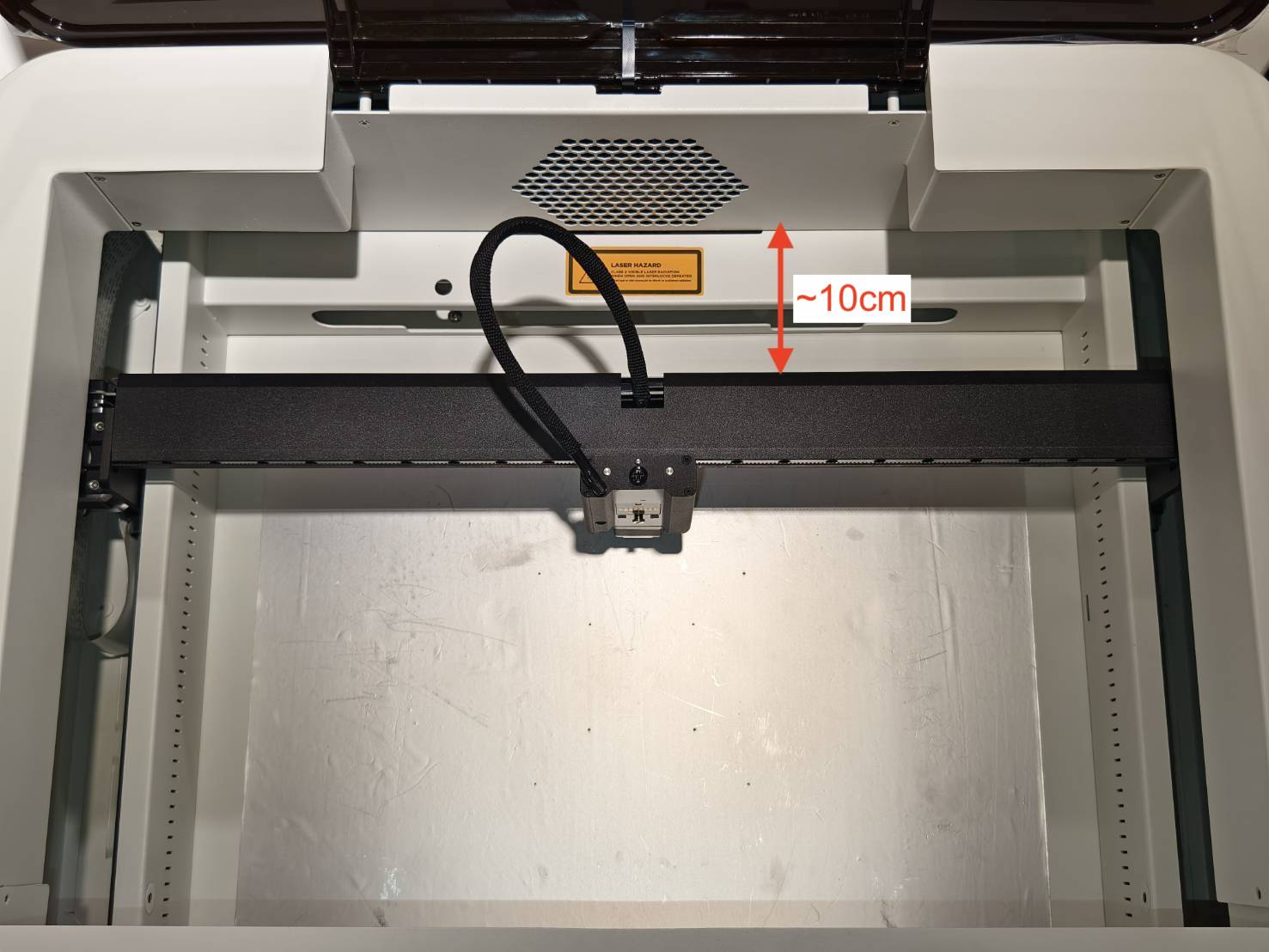

Desplaceu el suport del mòdul a una posició que estigui a uns 10 cm del bastidor.
(L"objectiu és no bloquejar el pòrtic de l"eix X. Si està massa enrere, quedarà bloquejat després d"aixecar-lo i no es podrà accedir al motor de l"eix X. Si està al mig, el cable de 38 pins de l"eix Y podria fer-se malbé)
Pas 10
Aixequeu el bastidor superior amb les dues mans i col·loqueu-lo sobre els perns.
(Aneu amb compte de no enganxar els cables amb els bastidors.)
Exemple del bastidor recolzat sobre els perns:
Vídeo d"exemple d"elevació (El vídeo es va enregistrar dins la màquina):
Pas 11

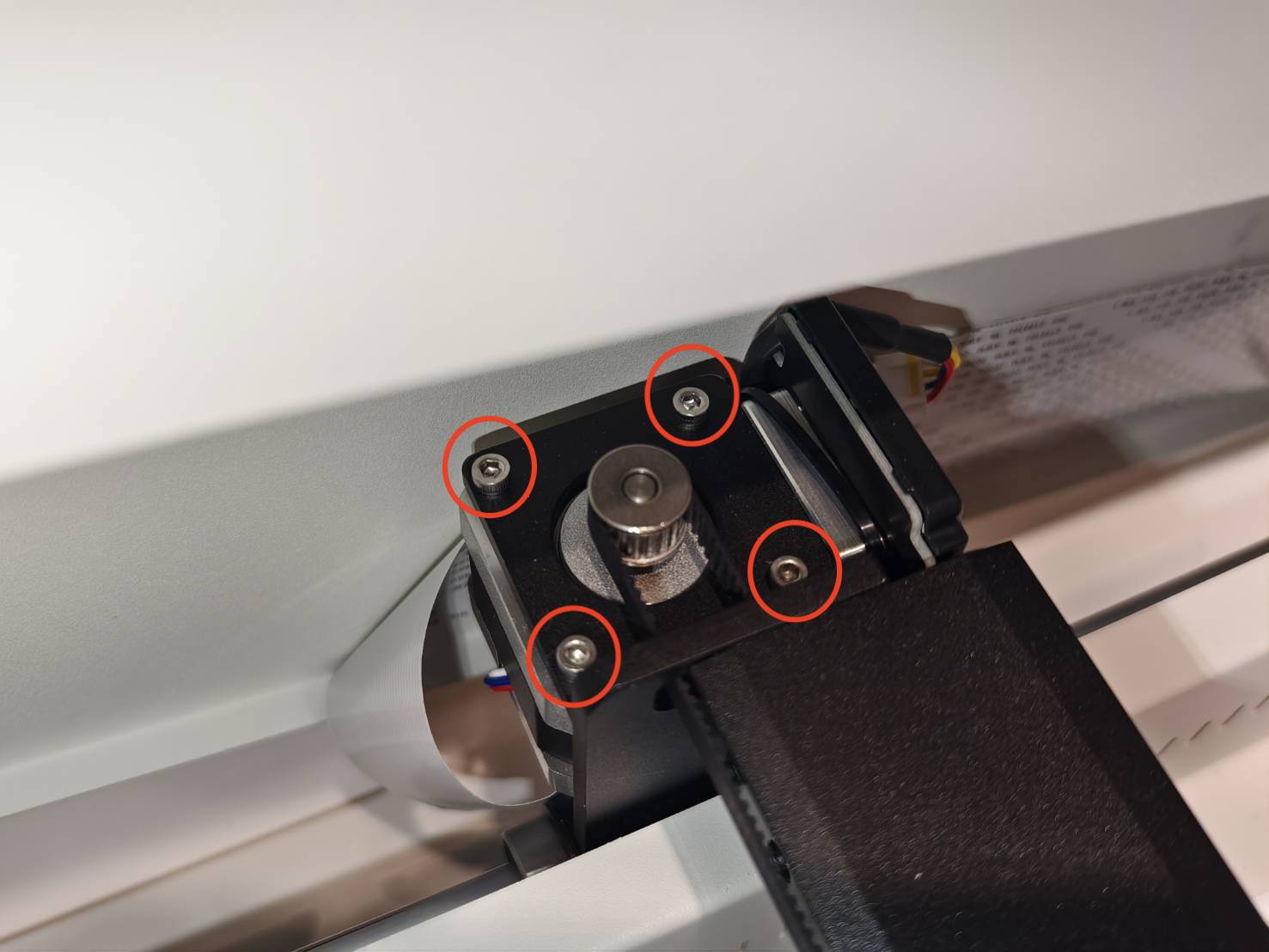

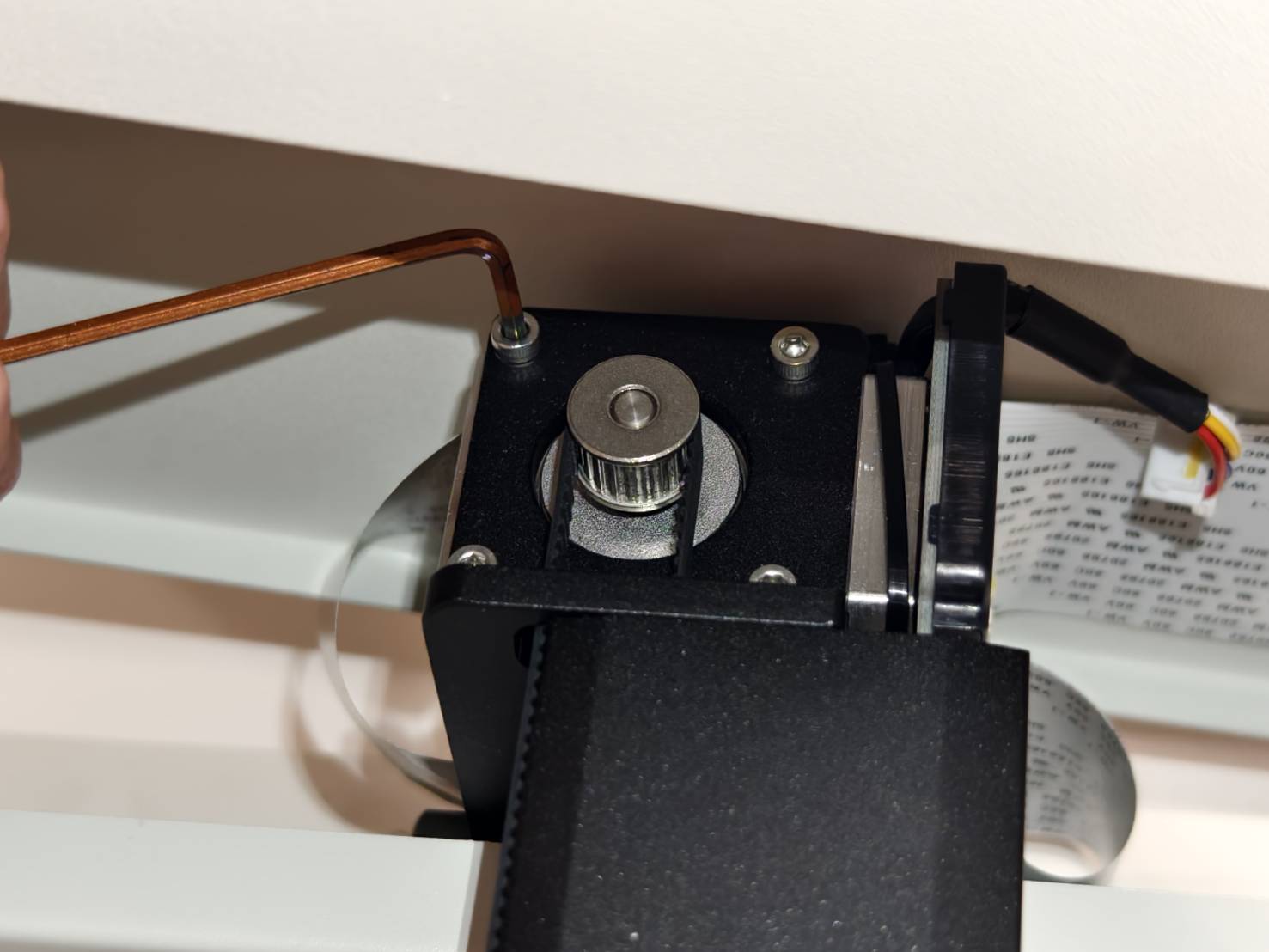

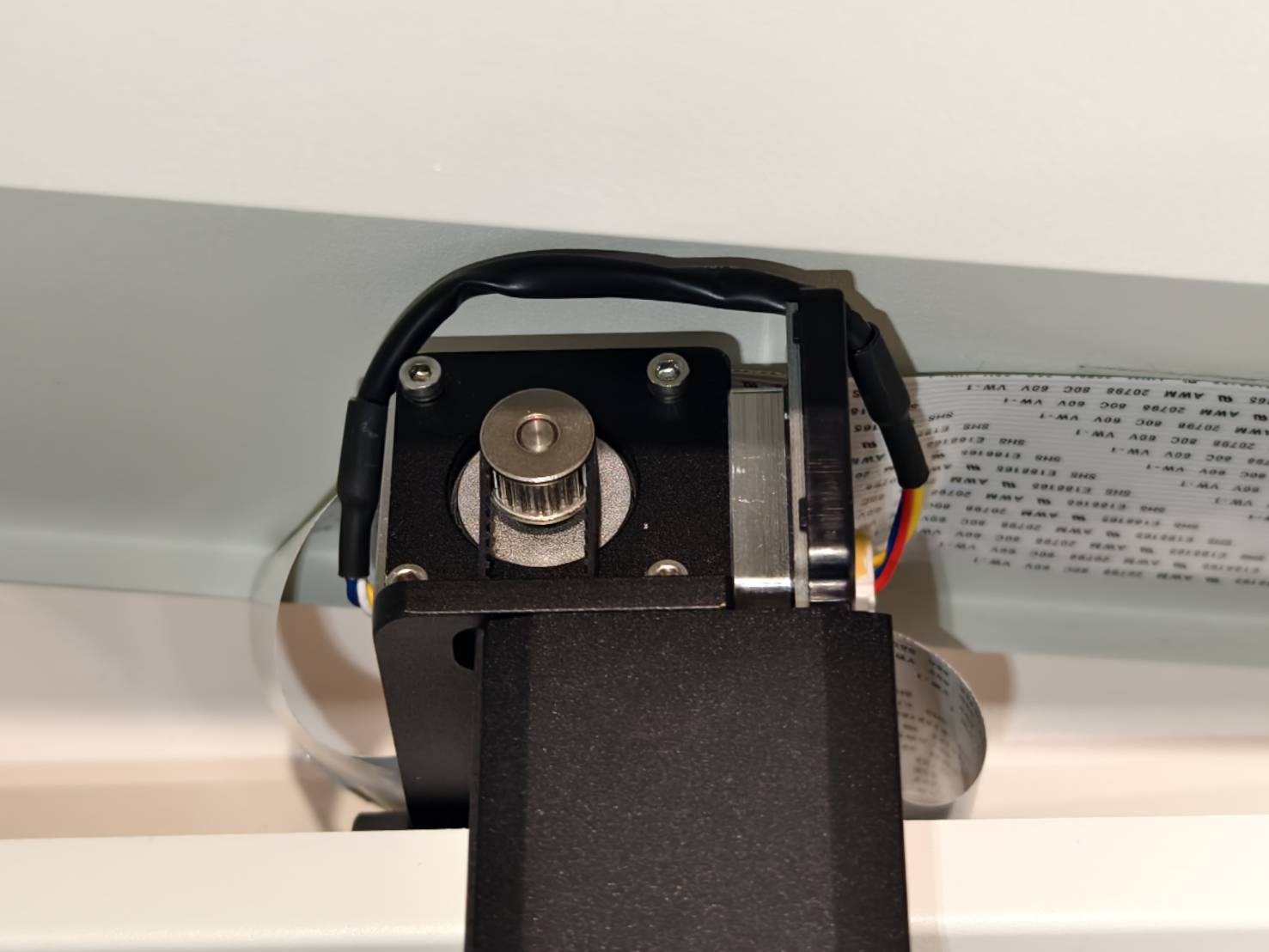

Afluixeu el motor de l'eix X desenroscant aquests quatre cargols amb una clau Allen de 2,5 mm.
Pas 12

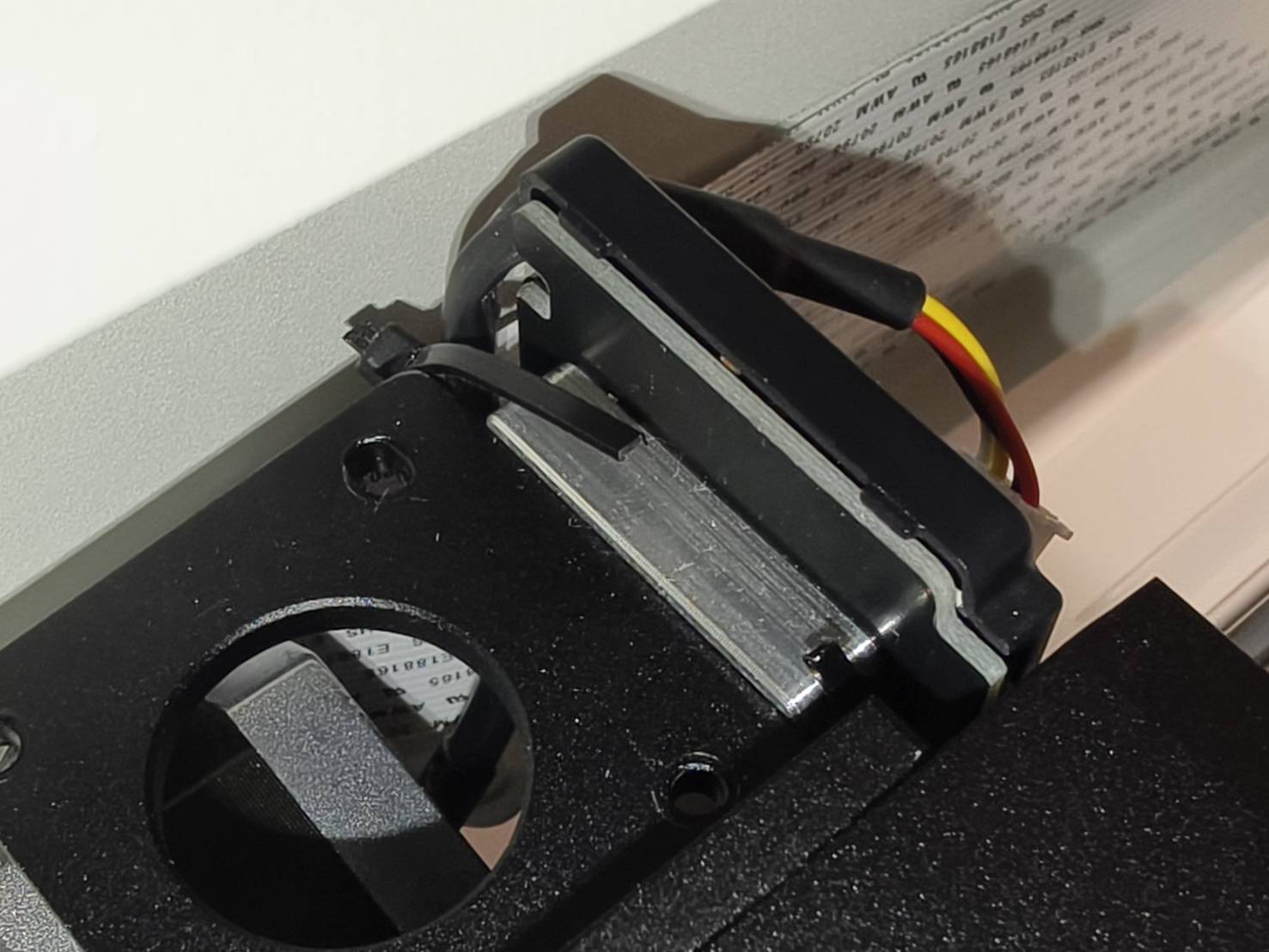

Talleu la brida per poder extreure el motor.
Pas 13

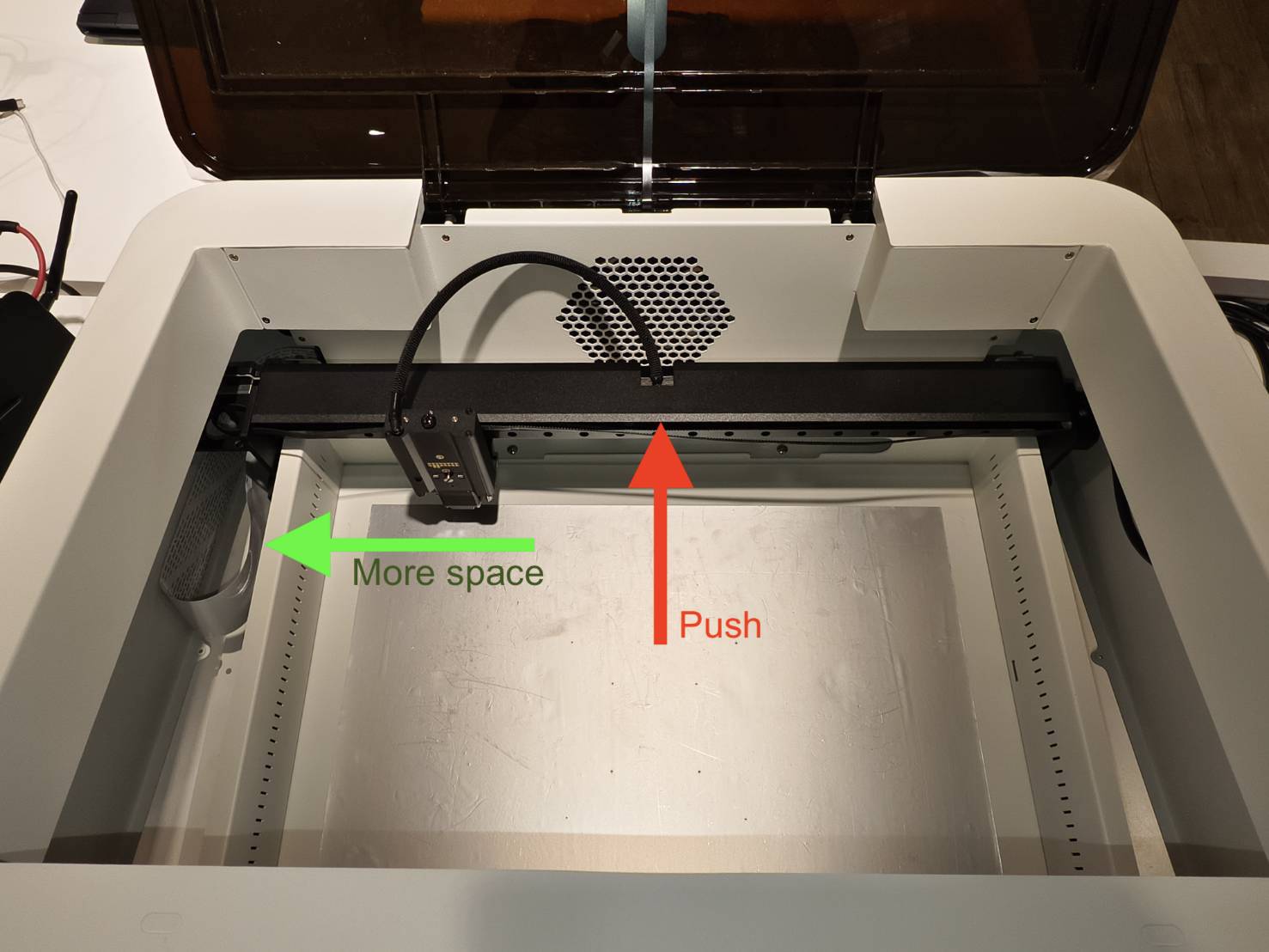

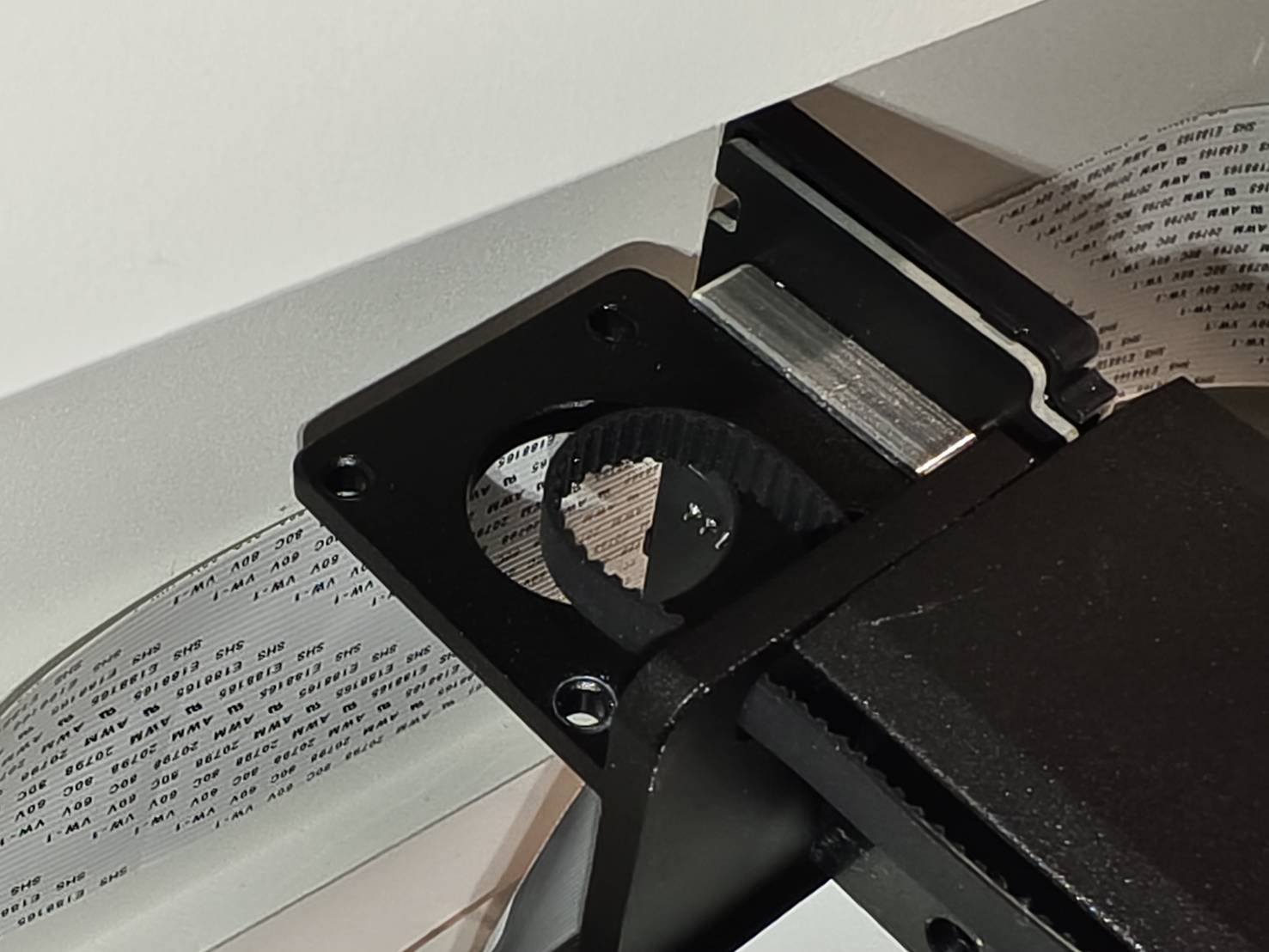

Empenyeu suaument l'eix X cap enrere. Això crearà més espai al costat esquerre.
Pas 14

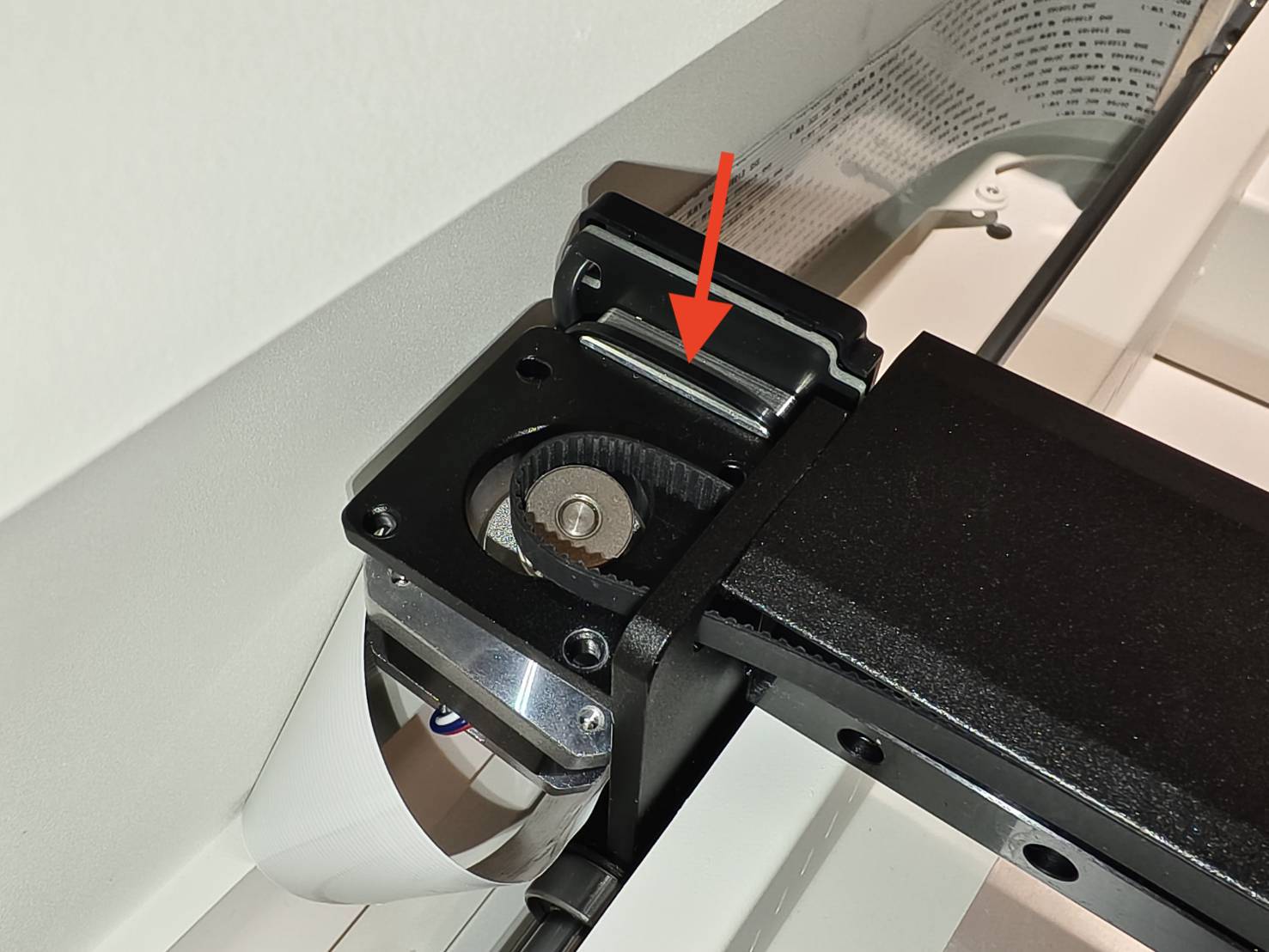

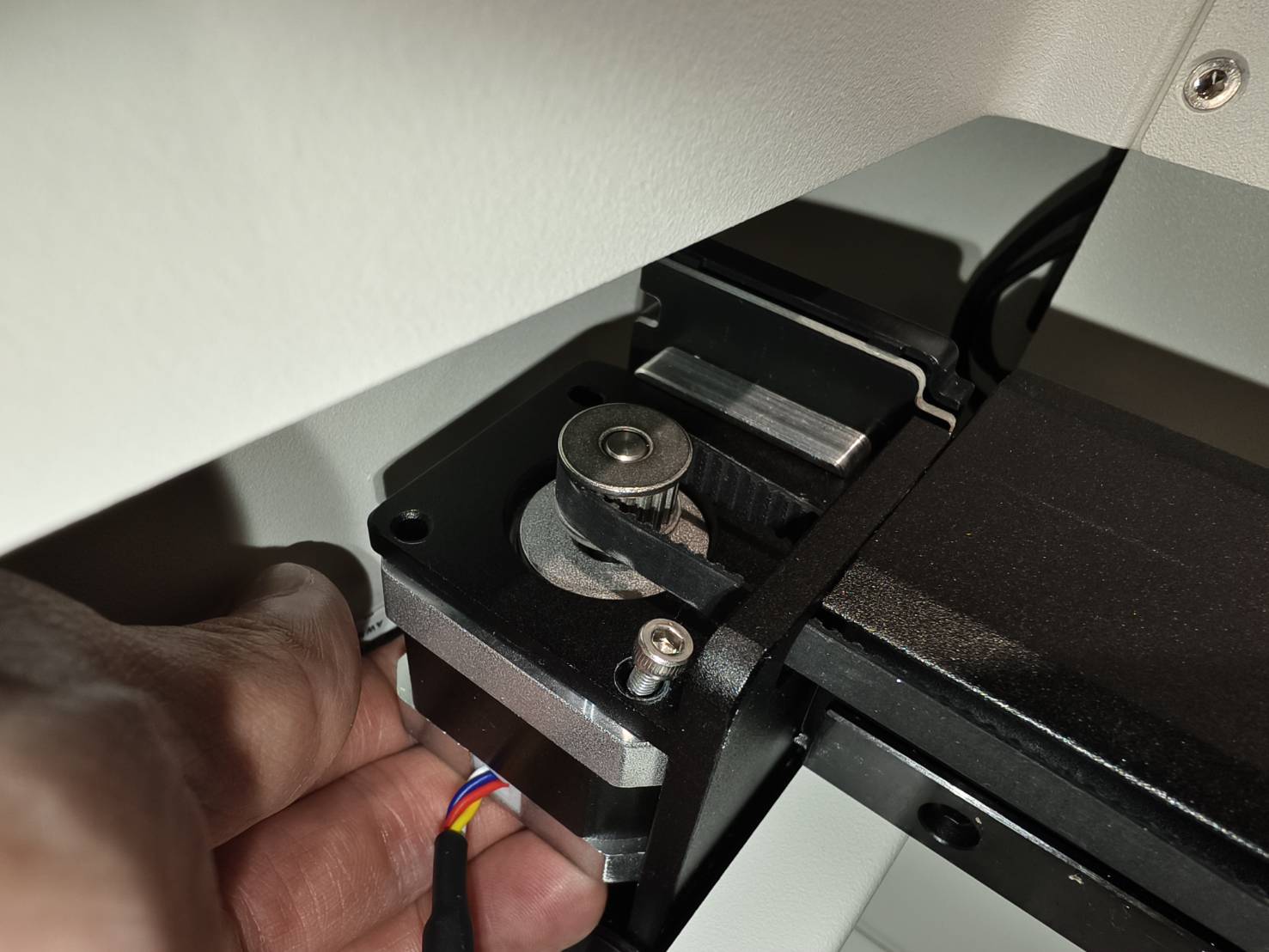

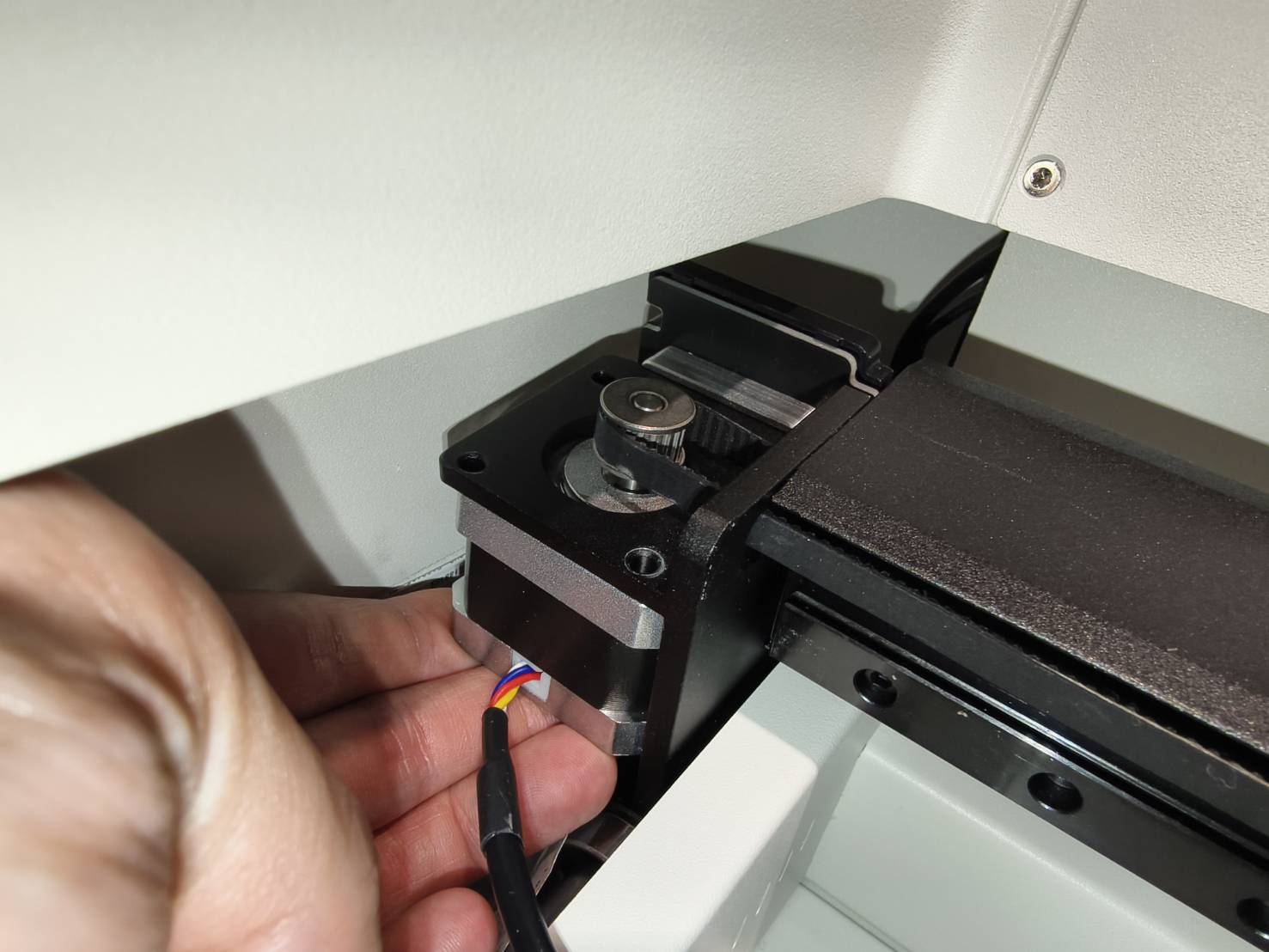

Instal·leu el nou motor de l'eix X muntant primer la corretja a l'engranatge.
Assegureu-vos que la corretja estigui en la posició correcta abans de muntar-la al motor.

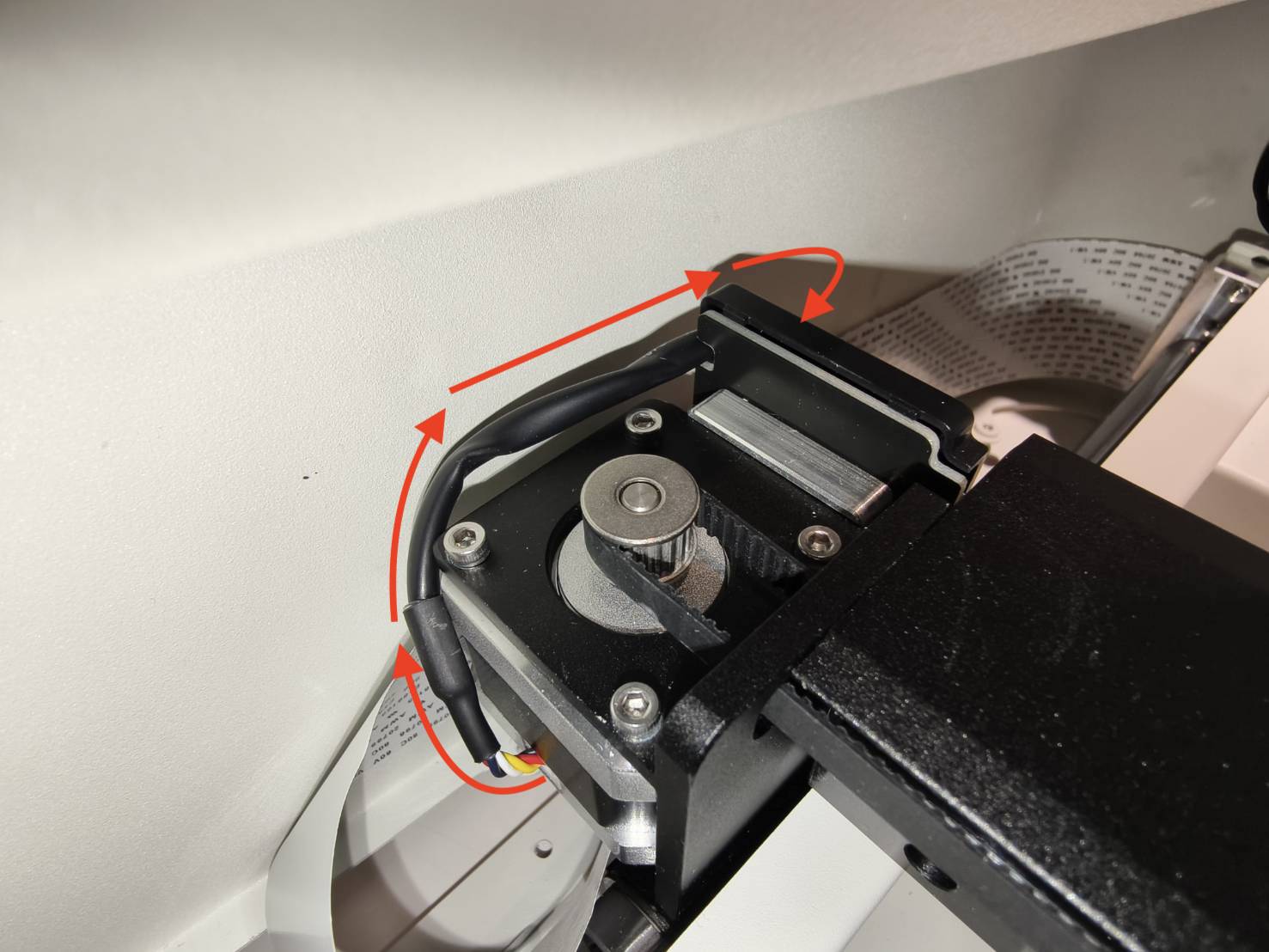

Els cables del motor han d'estar orientats cap enfora, com es mostra a la imatge següent.
Pas 15

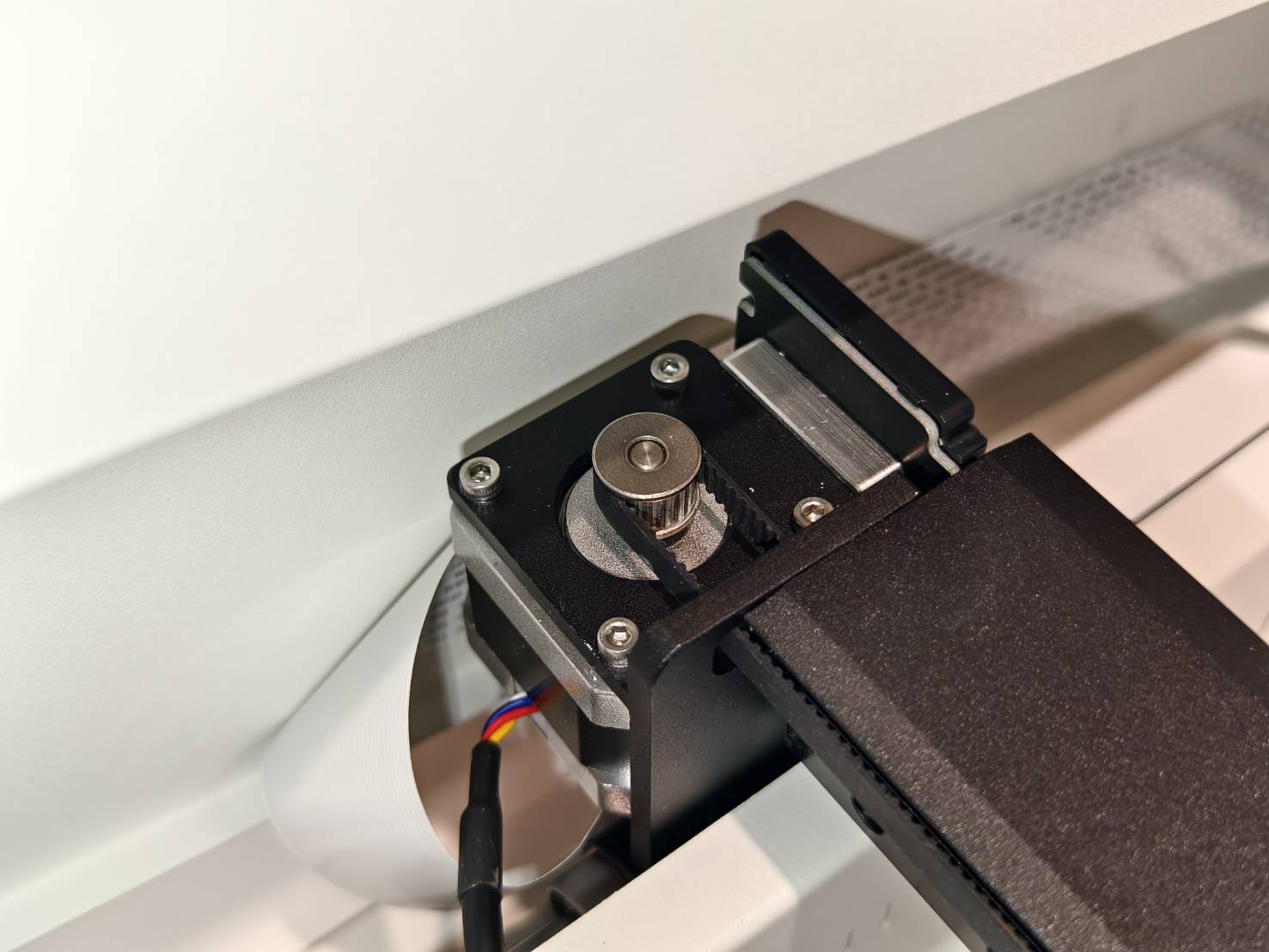

Cargoleu de nou els quatre cargols per fixar el motor amb una clau Allen de 2,5 mm.
Pas 16

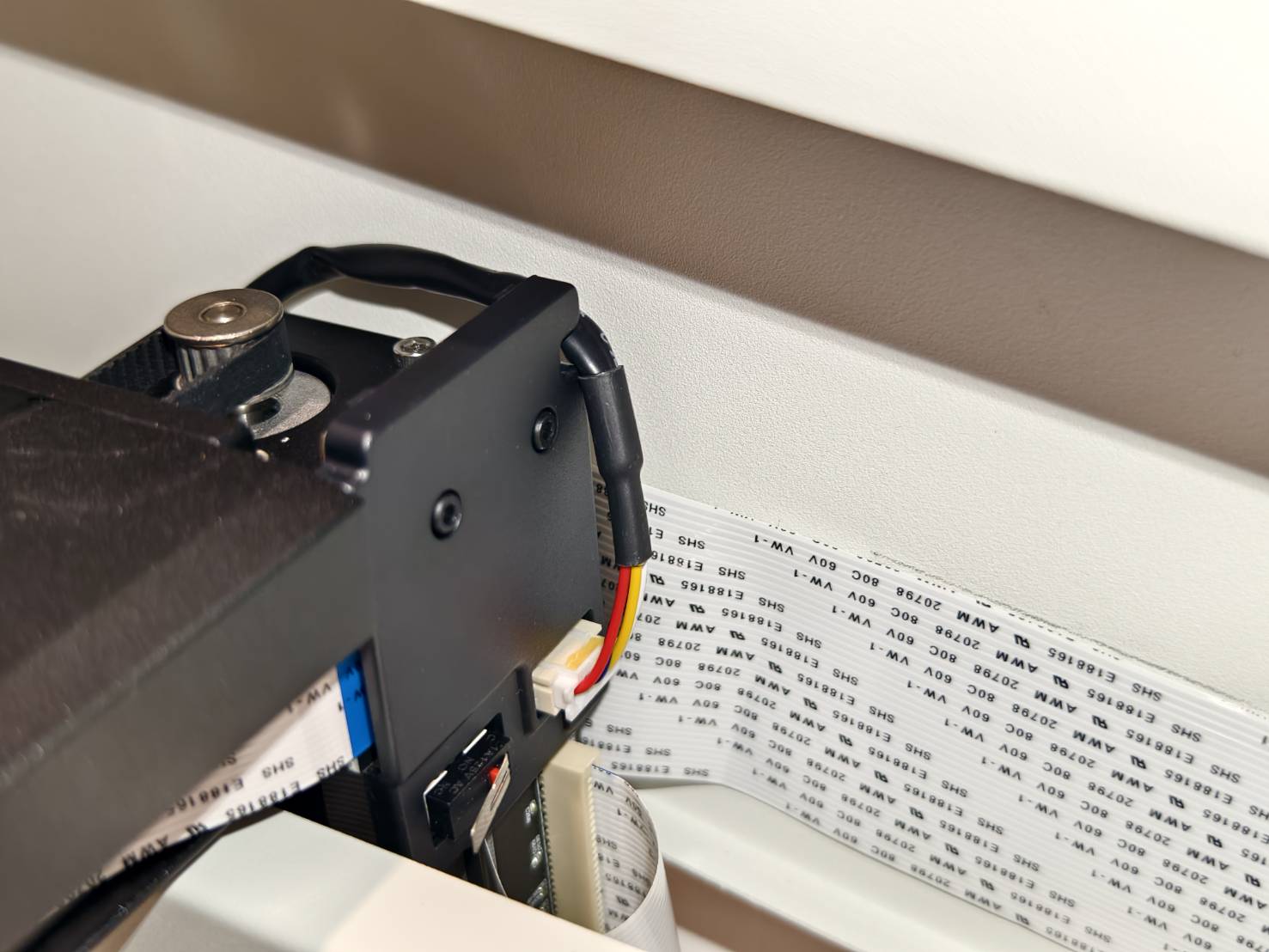

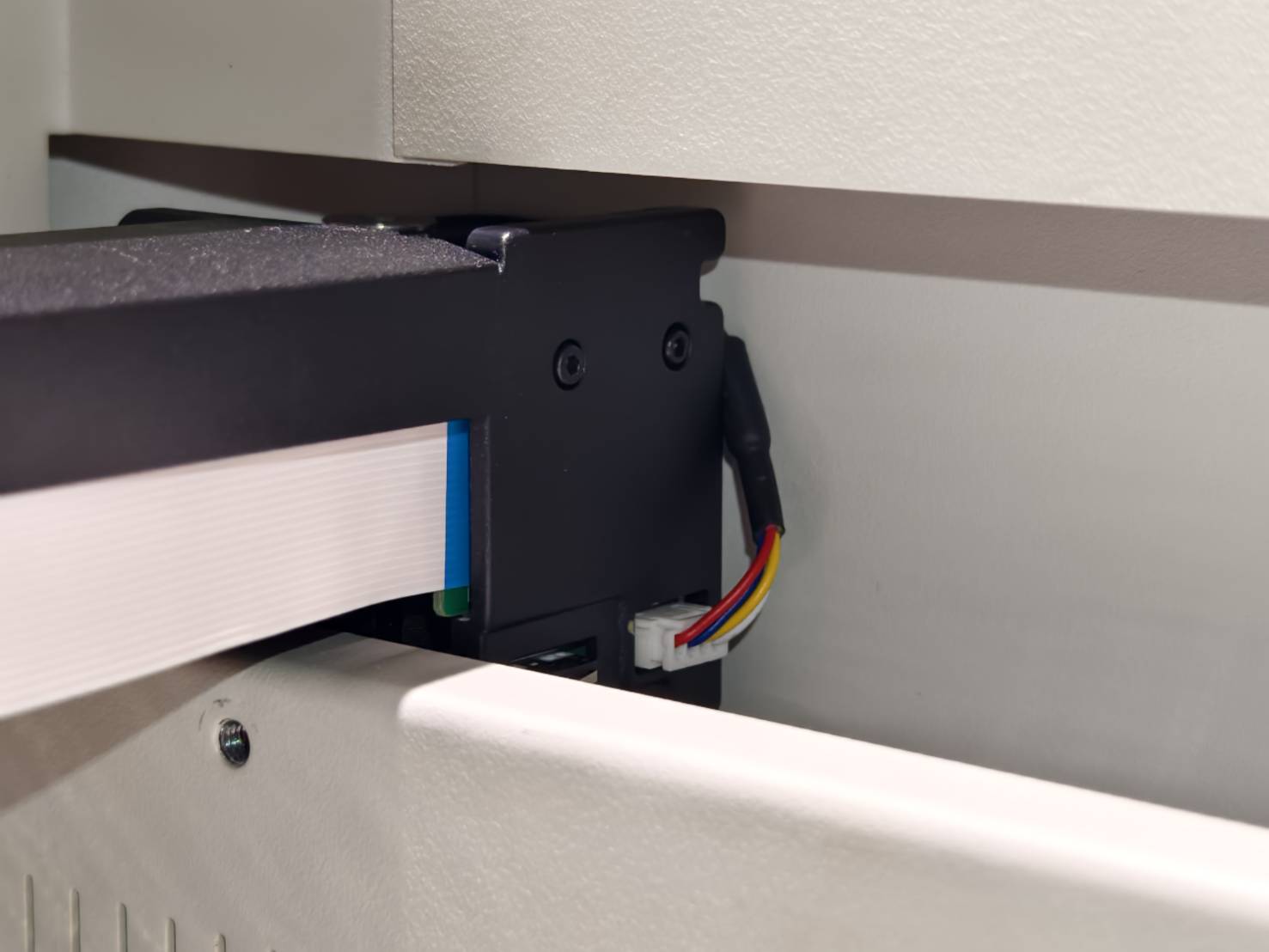

Connecteu el cable del motor a la placa de control de l'eix X com es mostra a les imatges següents.
Pas 17
Torneu a col·locar el marc superior en la seva posició original.
Tingueu en compte que els forats dels cargols marcats han d'estar orientats cap a l'àrea de treball.
Restauració del marc:
Pas 18
Cargoleu els cargols laterals.
Pas 19
Gireu la màquina. Cargoleu tots els cargols de la base.
Tingueu en compte que el peu i el cargol marcats han d'estar en una posició propera als ports USB.
Suggeriment:
És millor no estrènyer completament els cargols al principi, ja que alguns podrien estar desalineats i no es podrien inserir. Per tant, es recomana estrènyer tots els cargols un cop s'hagin instal·lat tots.
Pas 20
Gireu la màquina. Moveu el suport del mòdul per comprovar si es pot moure lliurement.
|
|
Pas 21
Intenteu afluixar el cargol del peu de goma proper als ports USB i torneu a provar de moure el suport del mòdul.
Pas 22
Torneu a instal·lar la molla a la corretja de l'eix X.
