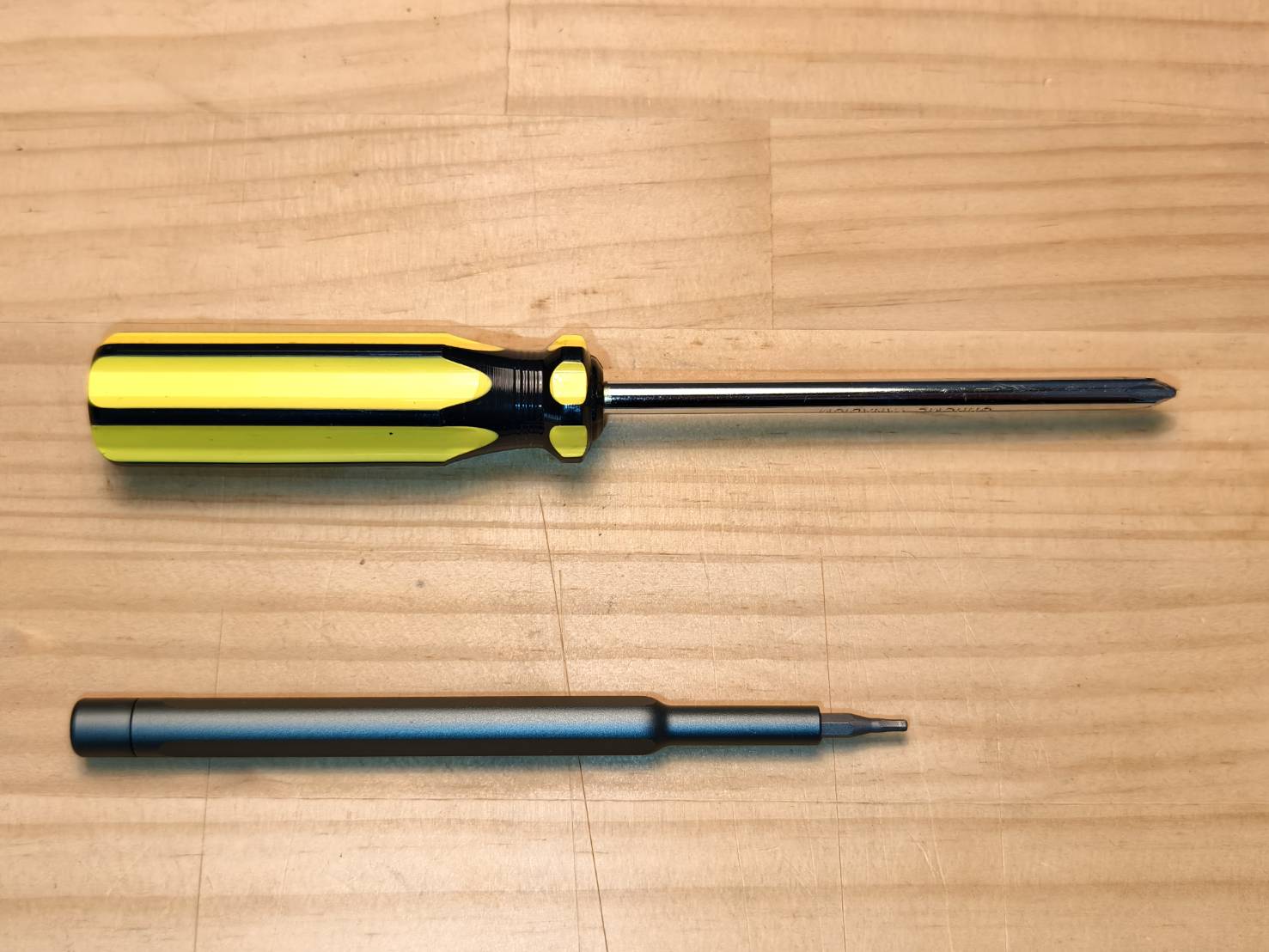

Eines:

Tornavís d'estrella
Clau Allen de 2 mm (NO es recomana la clau hexagonal)

Pas 1

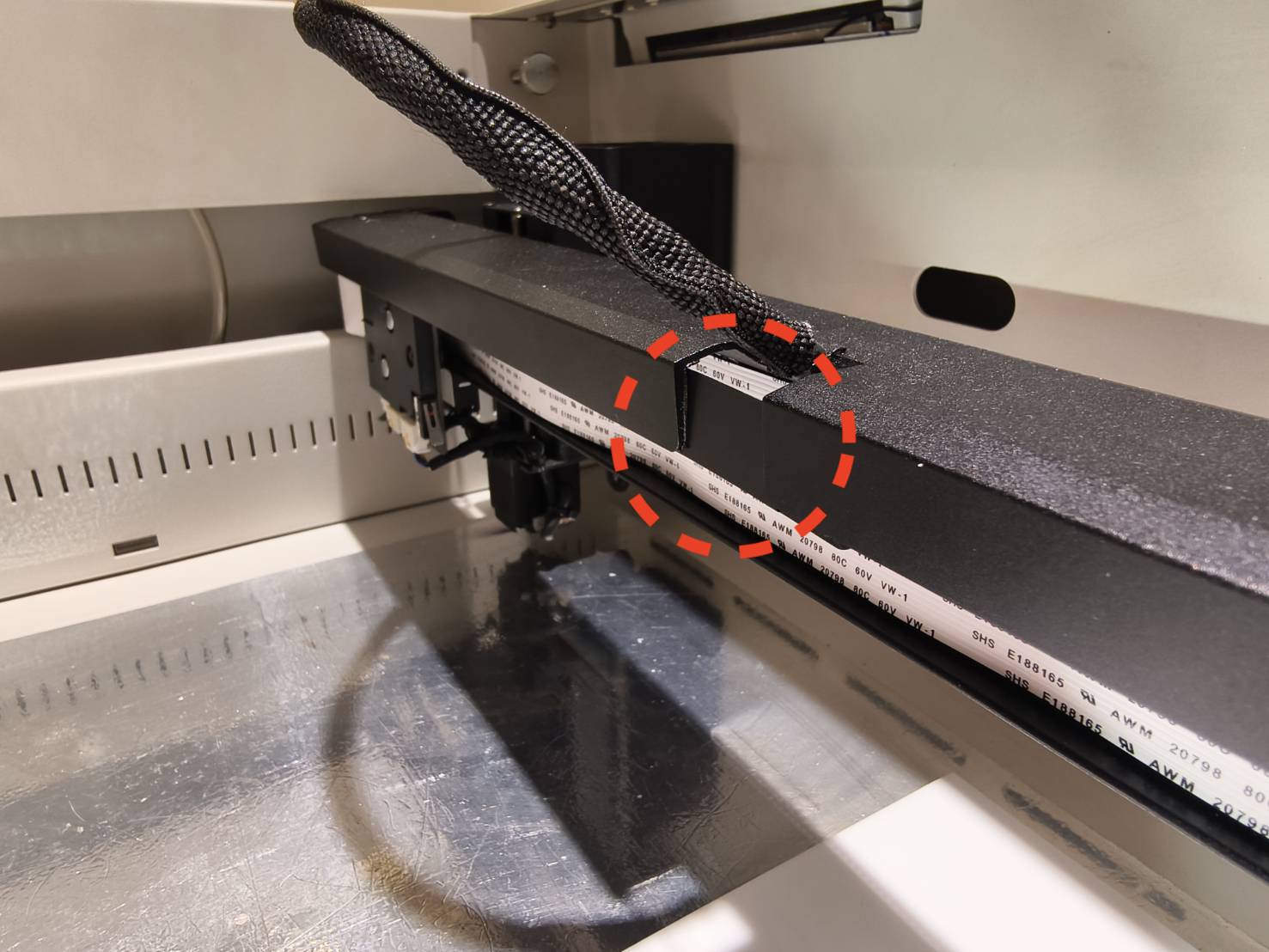

Apagueu la màquina i retireu la pel·lícula de mylar negra (adhesiu protector).

Pas 2

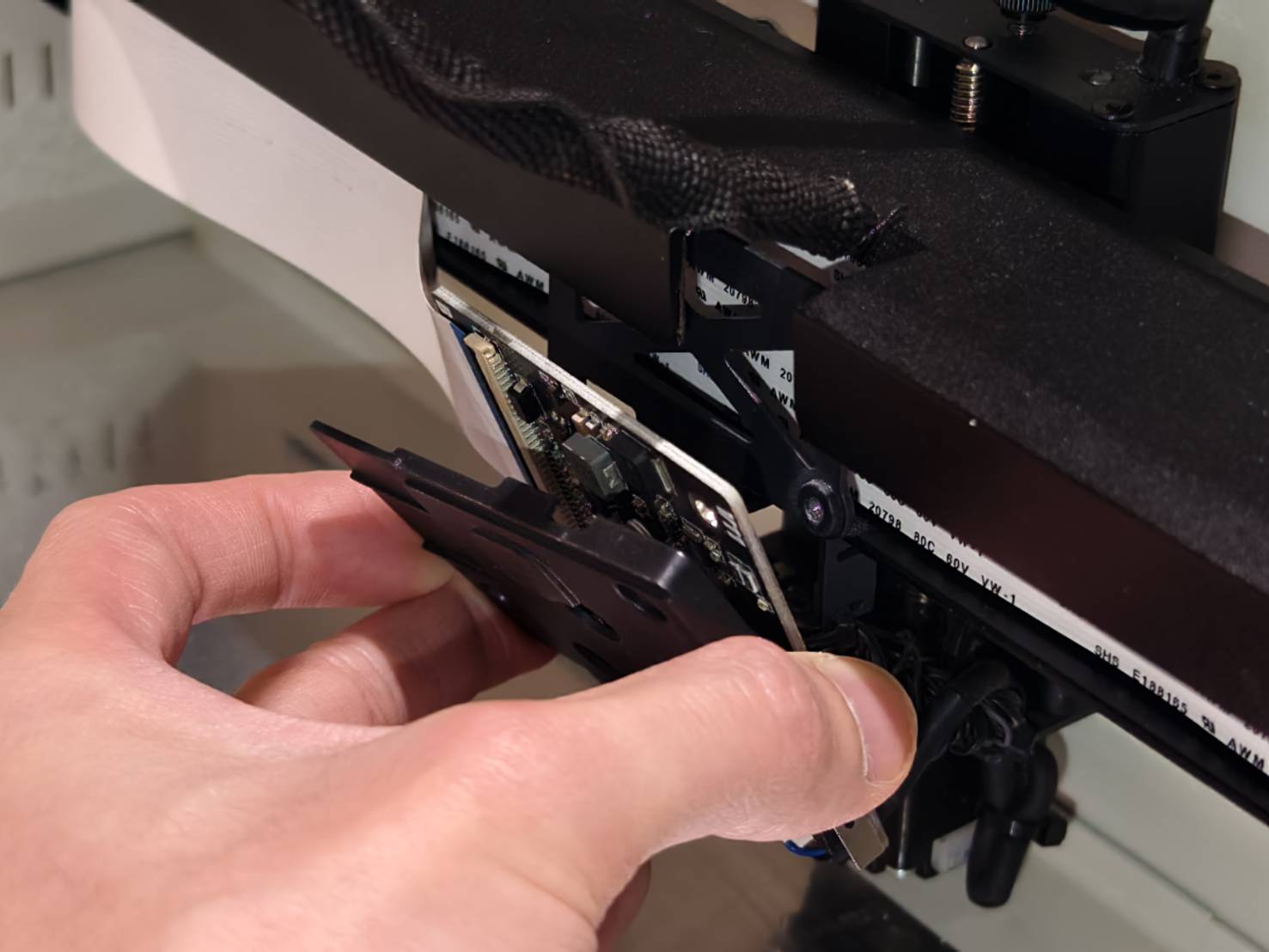

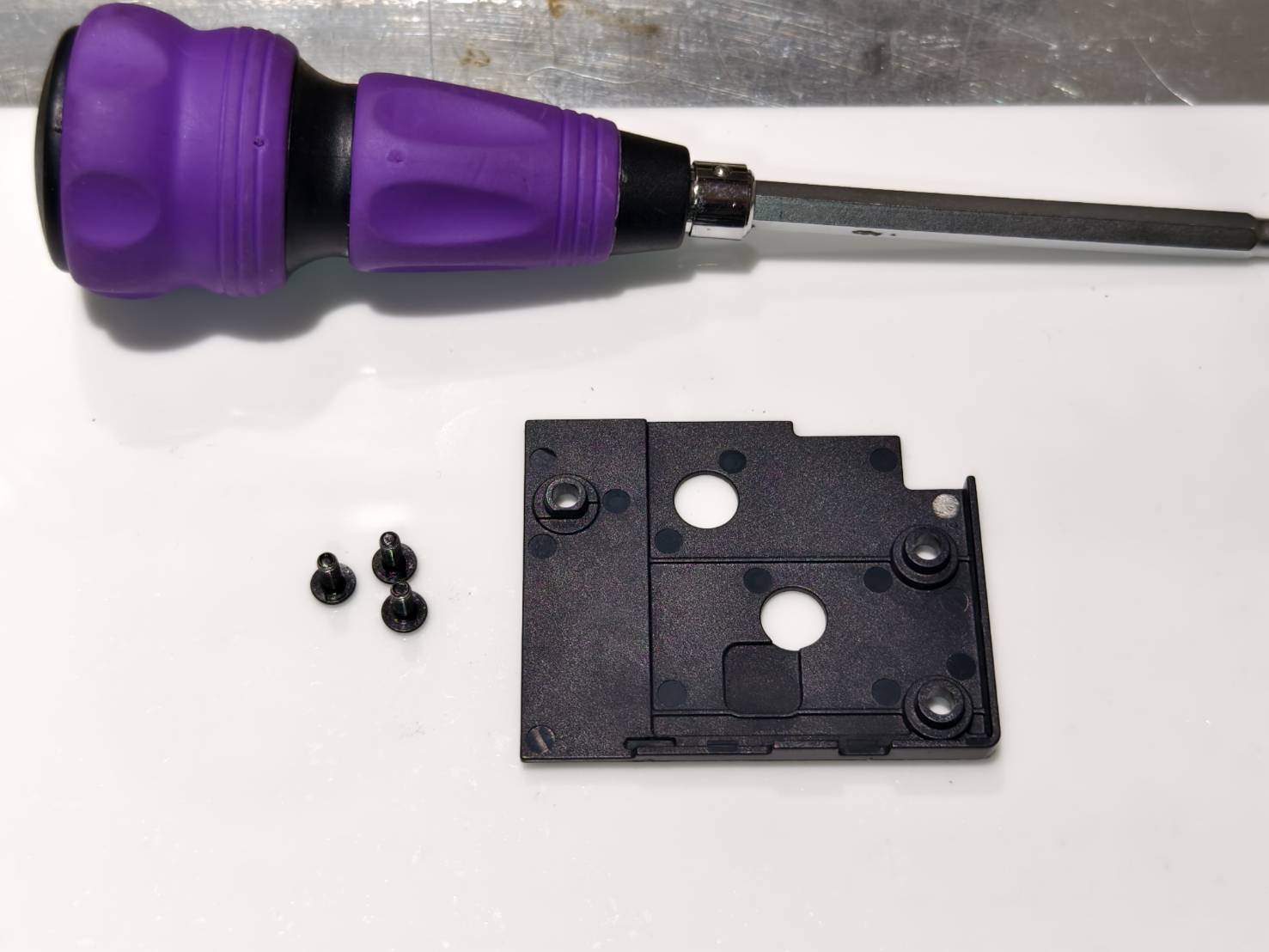

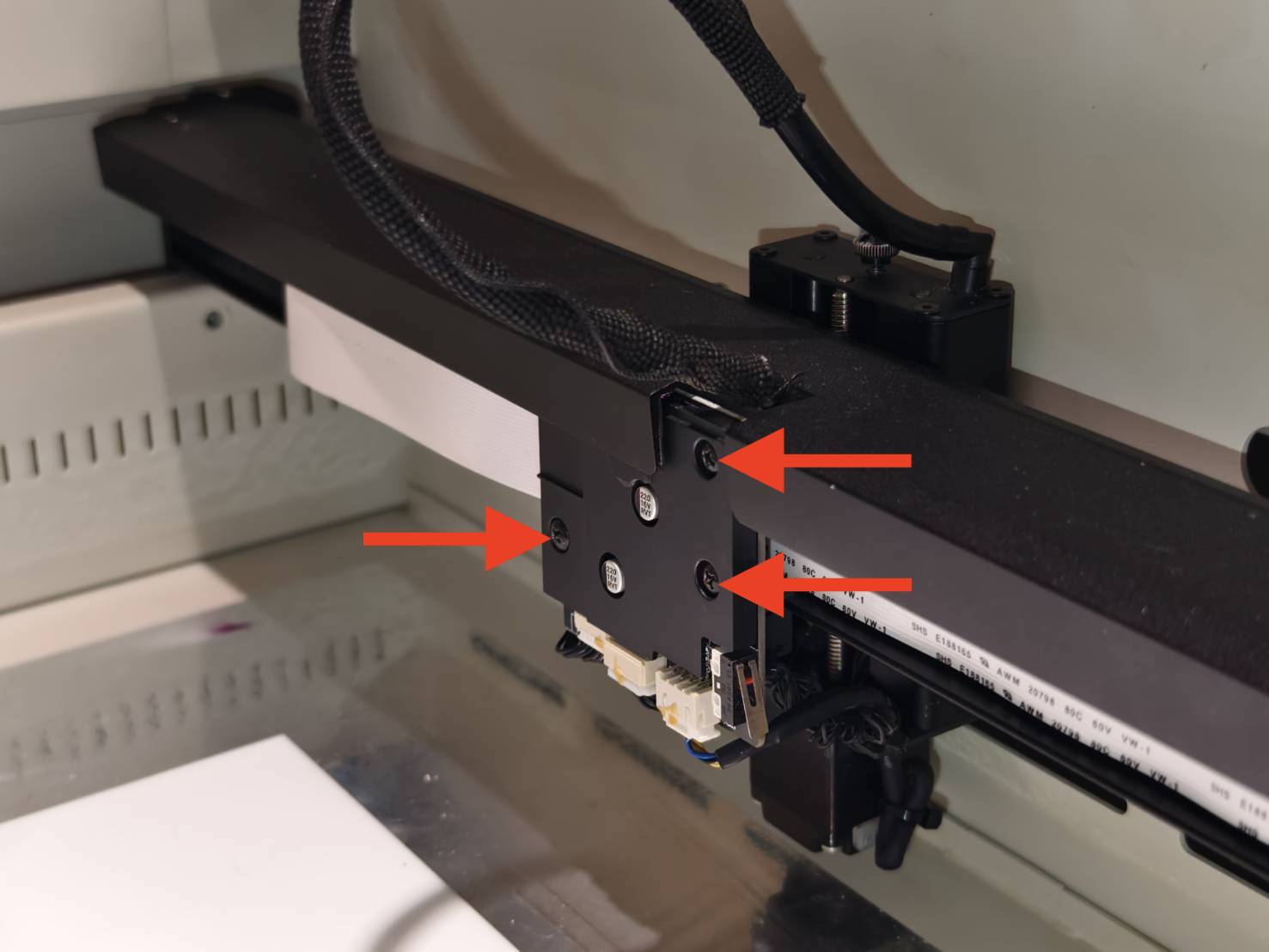

A la part posterior del suport del mòdul, traieu els tres cargols i la tapa de la placa de l'eix Z.
Per veure el cargol superior, moveu el capçal fins a l'espai de la xapa metàl·lica.

Pas 3

Obriu el clip del cable i desconnecteu-lo de la placa de l'eix Z.
No cal netejar la cinta restant.

Pas 4

Mirant el panell frontal de la màquina, al costat esquerre, desconnecteu el cable del motor de l'eix X, traieu els dos cargols Allen de 2 mm i retireu la tapa de la placa de l'eix X.
(Es recomana utilitzar un tornavís Allen llarg i prim per tenir més espai per a les mans.)

Pas 5

Obriu el clip del cable i desconnecteu-lo de la placa de l'eix X.

Pas 6

Retireu el cable de 30 pins.
Com que hi ha cinta adhesiva de doble cara darrere del cable, és fàcil deixar residus si l'arrenqueu directament. Es recomana estirar-lo des de la part inferior per retirar-lo.

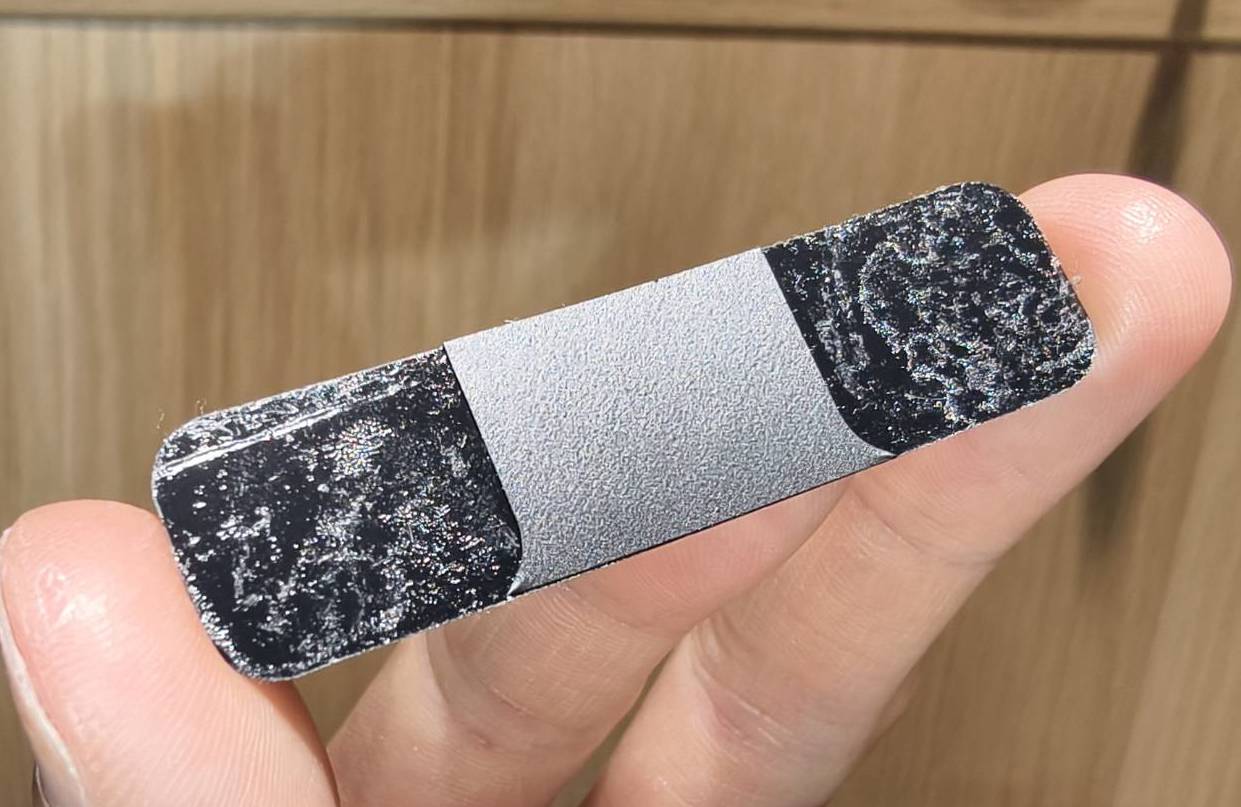

Si queden residus després de la retirada, cal treure la part d'escuma negra. La part de cola blanca no cal netejar-la. Es recomana veure el vídeo una vegada abans d'intentar retirar-la.

Pas 7

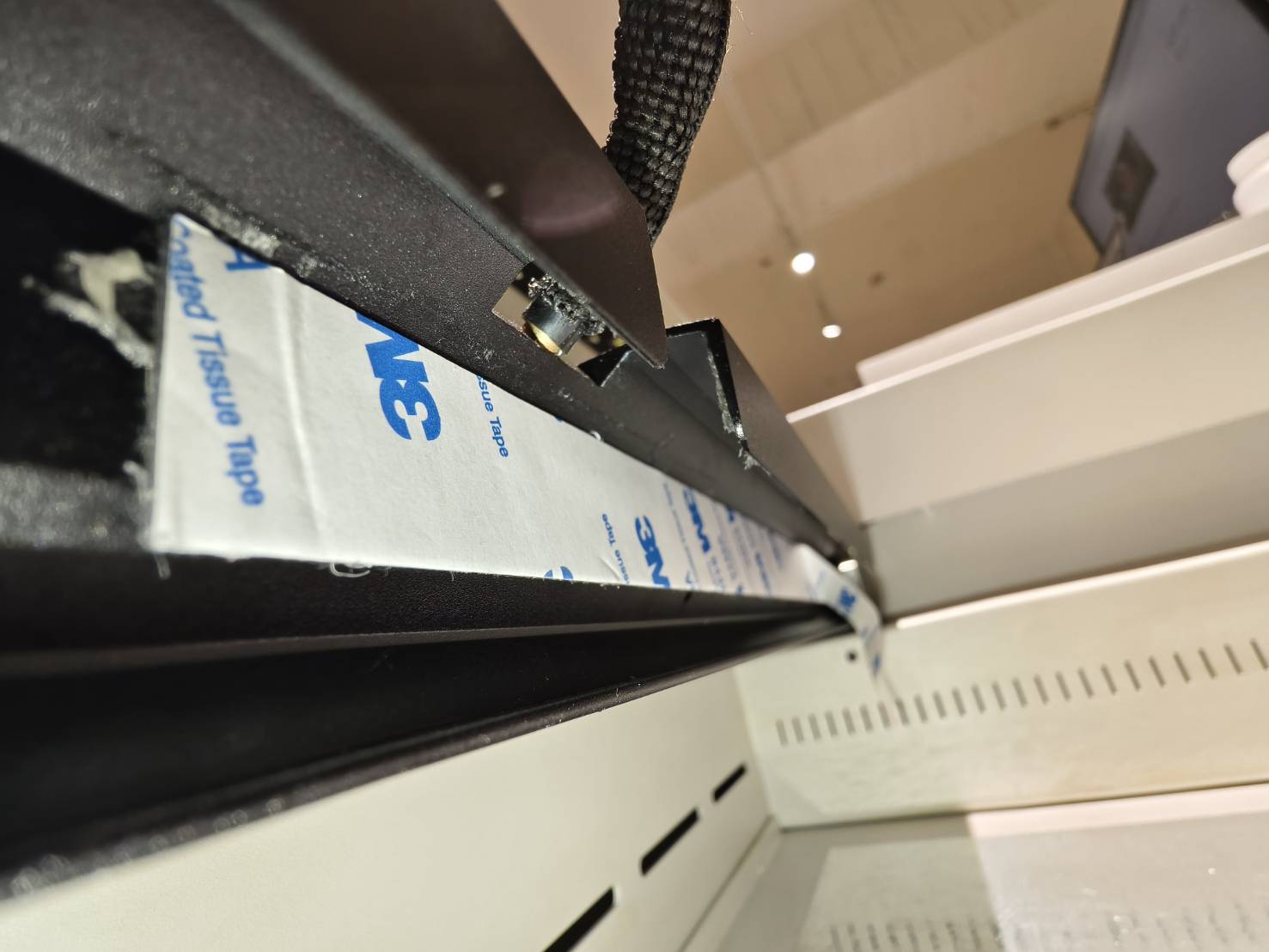

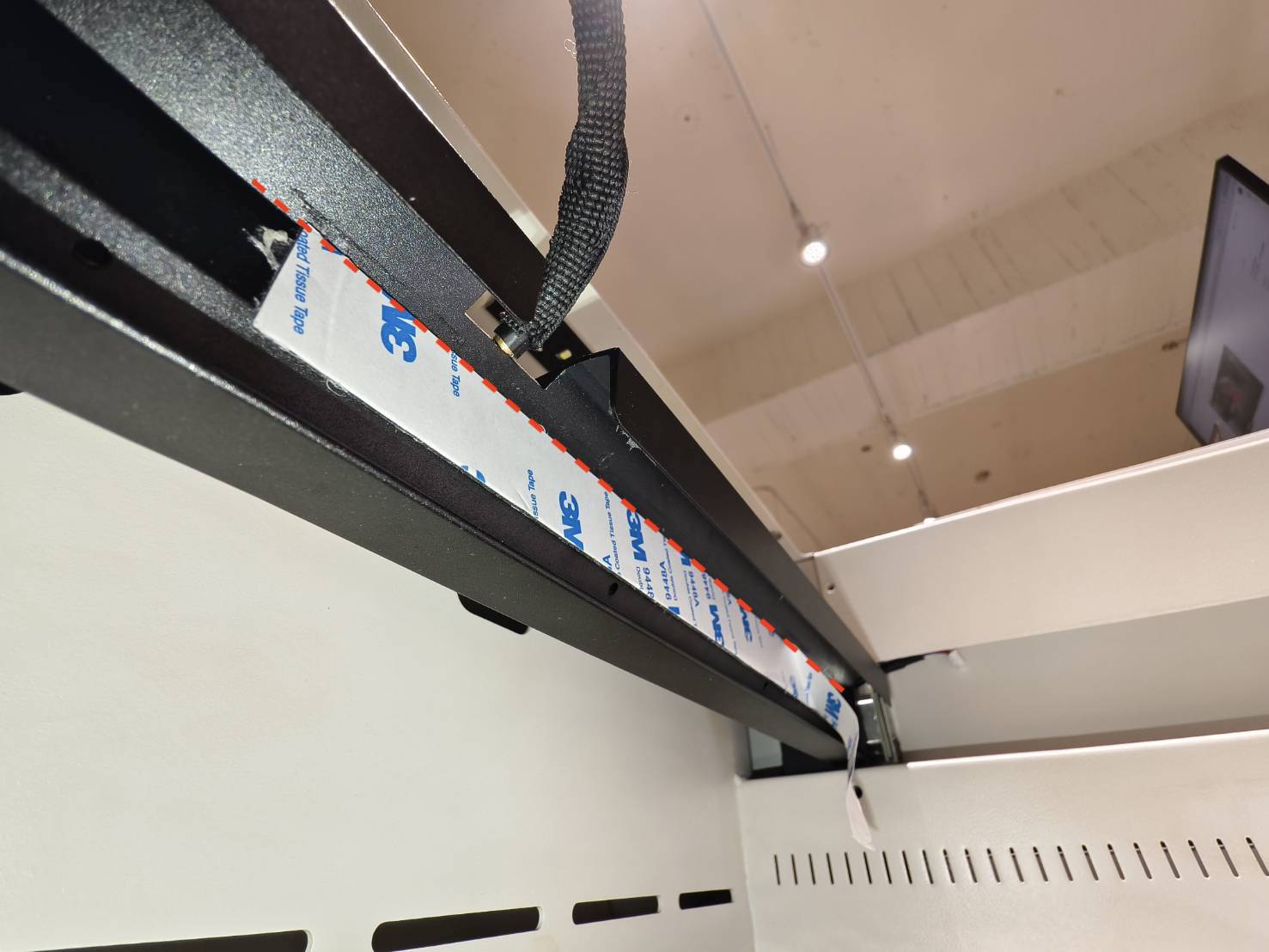

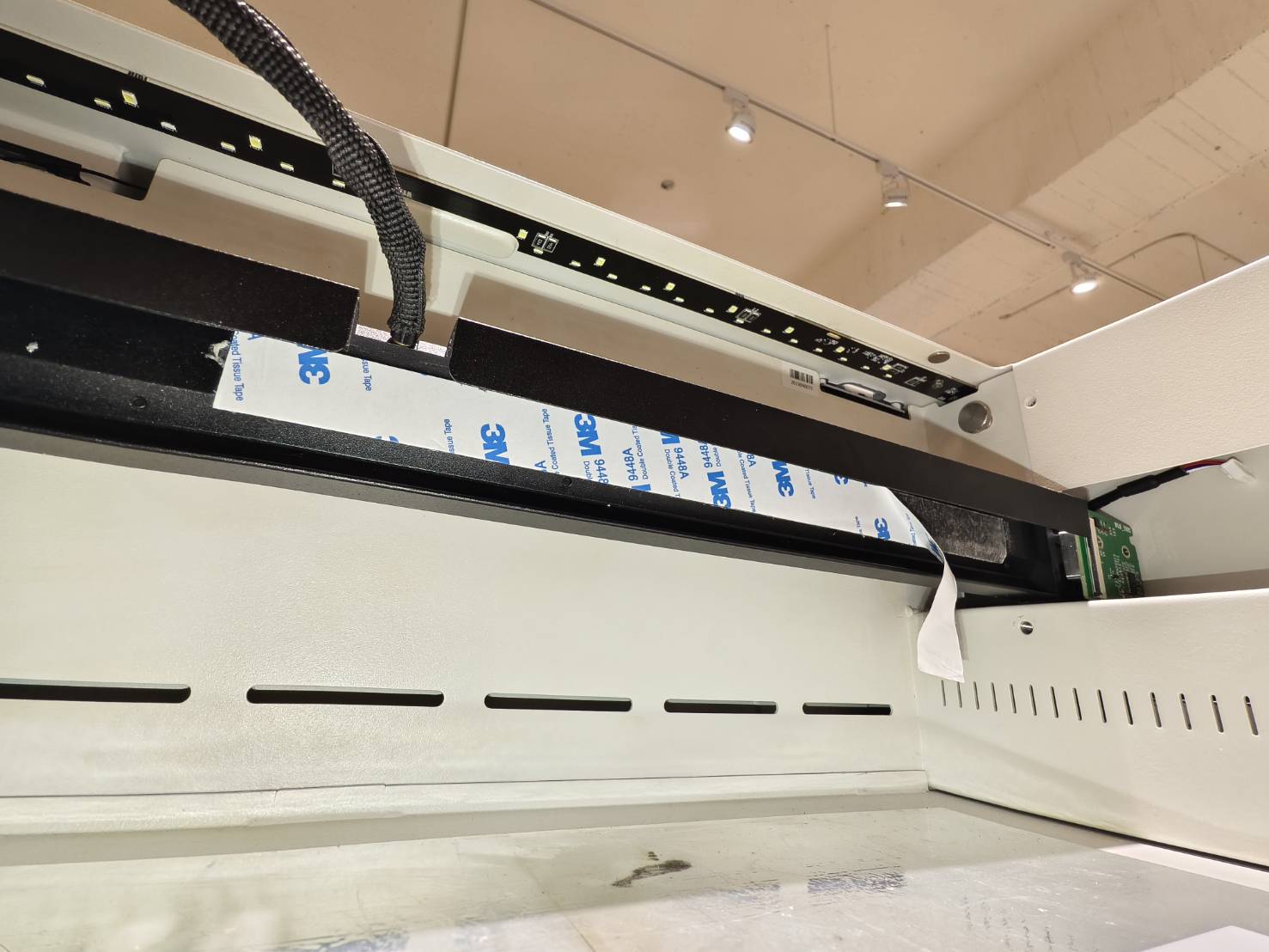

Després de confirmar que s'han eliminat els residus, apliqueu la nova cinta adhesiva de doble cara a l'interior de la xapa metàl·lica i desenganxeu-ne una secció per avançat per facilitar les operacions següents.

Abans d'aplicar la cinta, es recomana llegir el contingut del pas 7 per entendre la posició inicial i la posició del bisell de la xapa metàl·lica. Finalment, mireu el vídeo per assegurar-vos que la cinta s'aplica correctament.

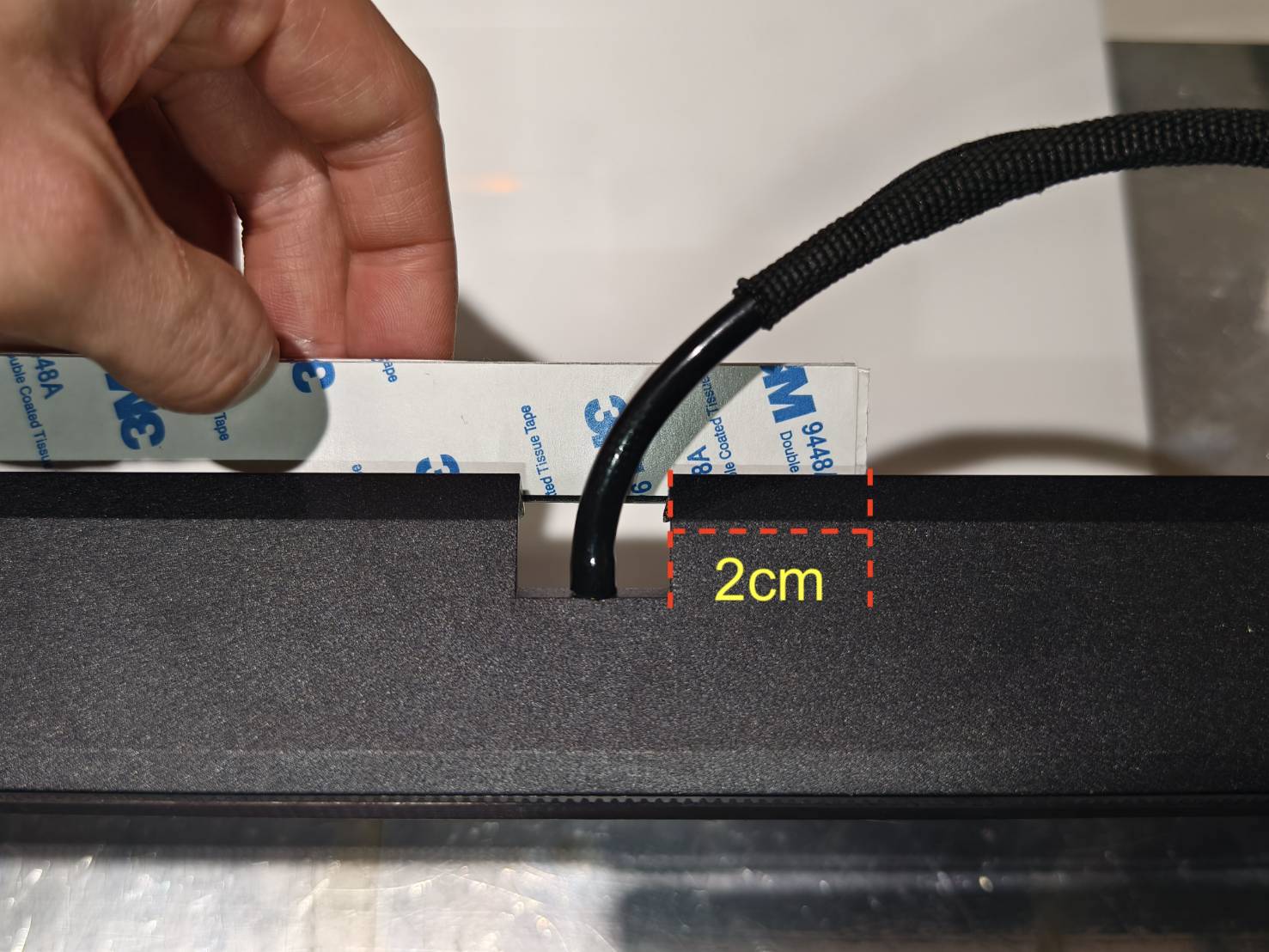

Posició inicial:

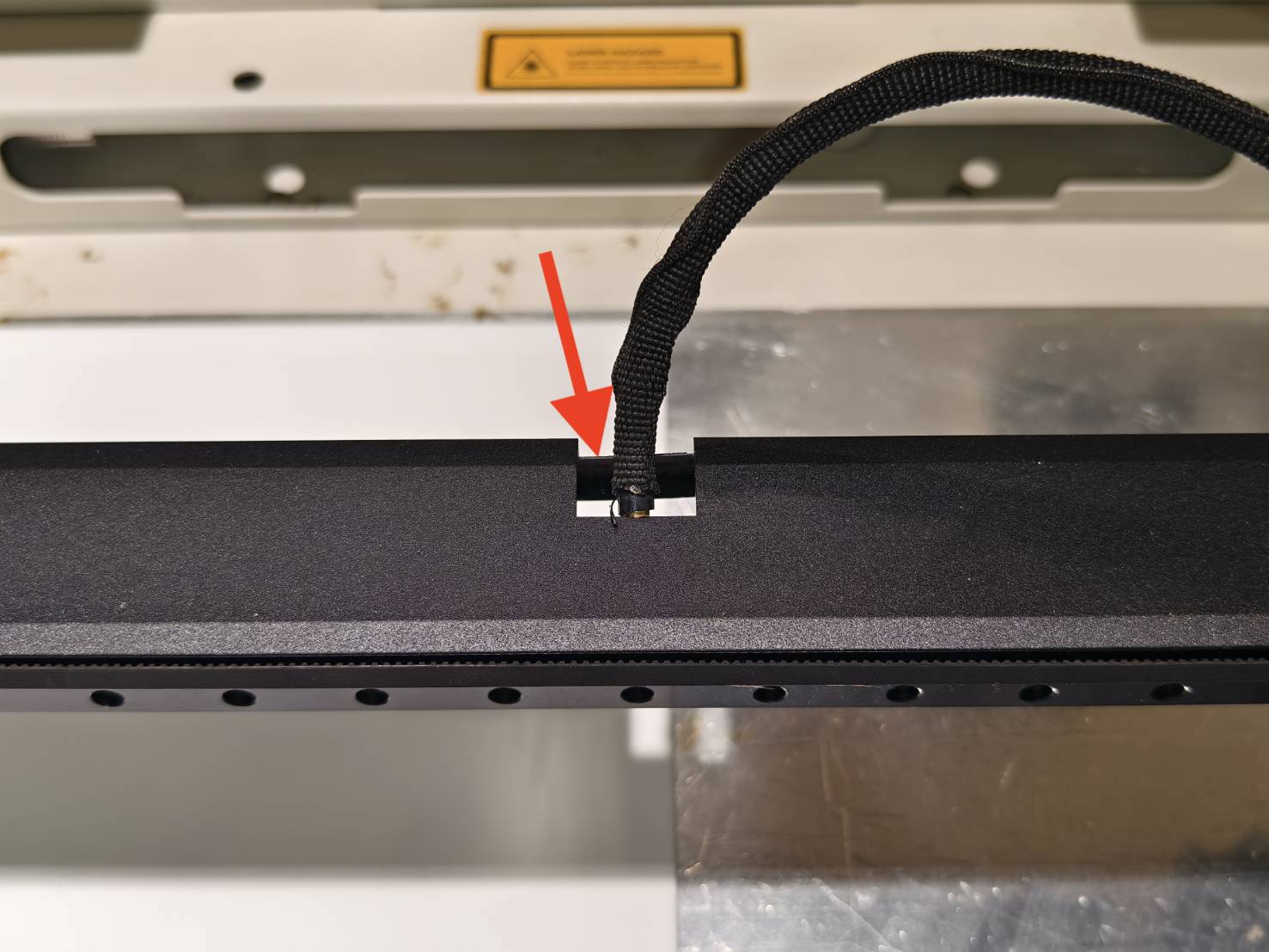

La cinta de doble cara s'ha d'enganxar cap al costat del motor de l'eix X (el costat esquerre de la màquina quan s'està de cara a la pantalla tàctil), i la posició inicial és aproximadament 2 cm a la dreta de l'obertura.
Bisell de la xapa metàl·lica:

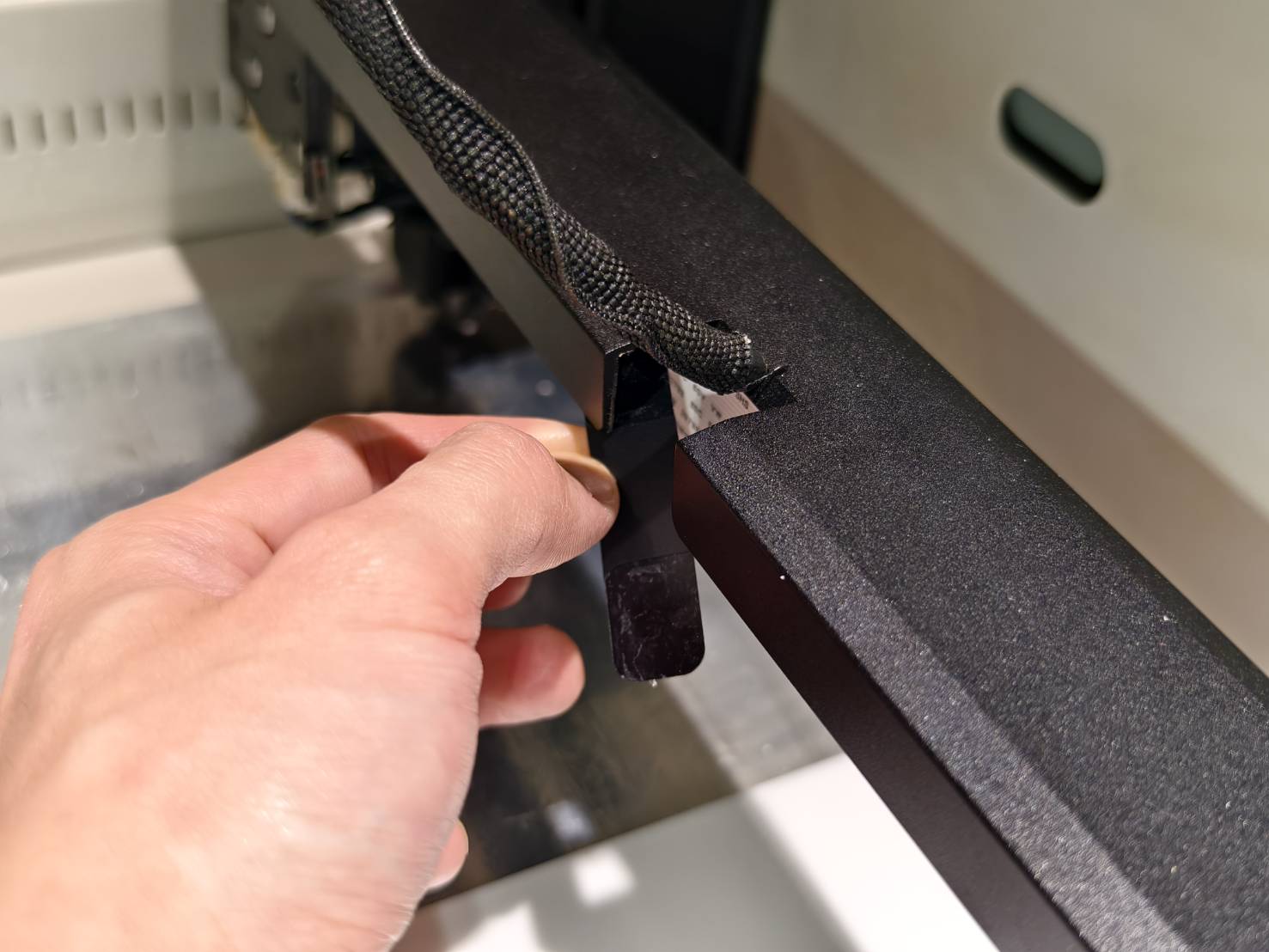

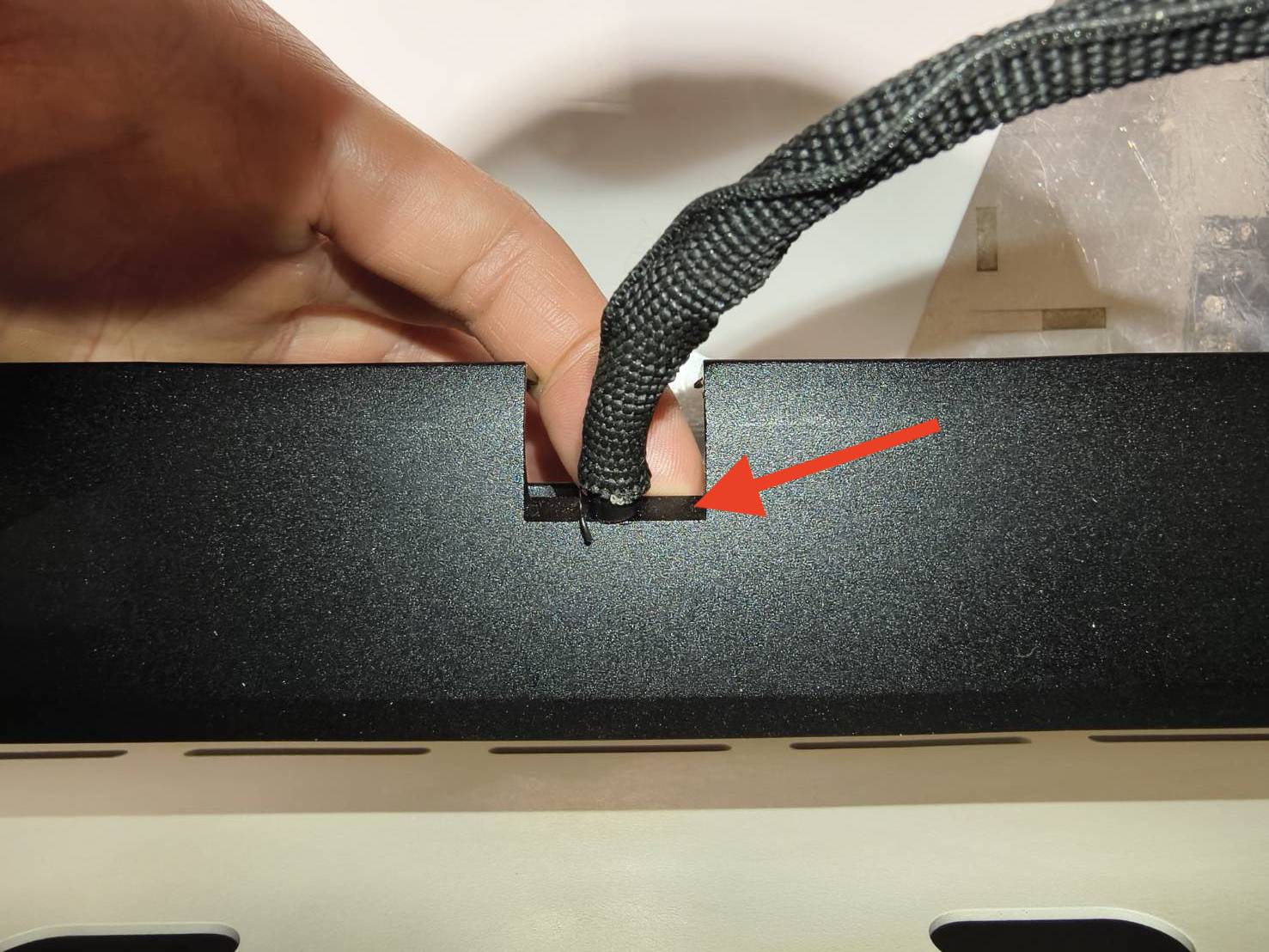

La posició de la superfície del bisell és la part tocada pel dit, com es mostra a continuació.
La cinta NO es pot enganxar a la superfície del bisell.

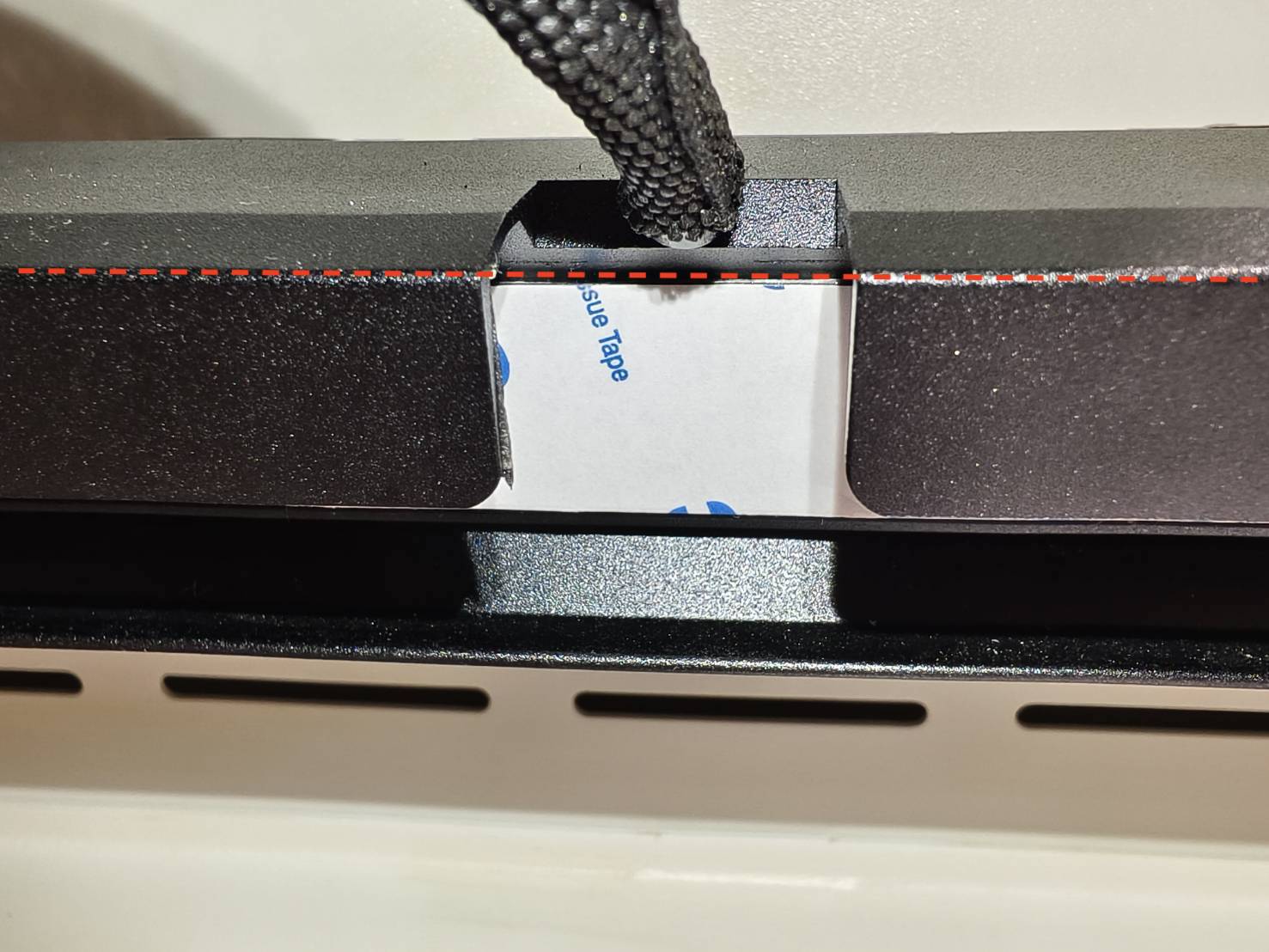

La cinta s'ha d'aplicar a la vora inferior de la línia de marcatge, és a dir, a la vora inferior de la superfície del bisell.
Vídeo:

Pas 8

Instal·leu el cable nou a la placa de l'eix Z. El cable ha d'estar al centre de la ranura. Si s'instal·la correctament, el clip s'hauria de poder bloquejar fàcilment.
Consulteu la descripció següent per confirmar la posició on s'ha d'inserir el cable i assegureu-vos que estigui instal·lat correctament.

Les dues vores de la ranura del cable seran lleugerament més altes, com es mostra a la imatge.
El cable s'ha d'inserir al centre. Quan s'insereix correctament, hauria d'estar a la mateixa alçada que les vores, com es mostra a la imatge.
(El clip no està bloquejat a la imatge.)
Només inserint-lo correctament es pot bloquejar el clip amb facilitat, i el cable ha d'estar paral·lel a la ranura, com es mostra a la imatge. (El clip està bloquejat a la imatge.)

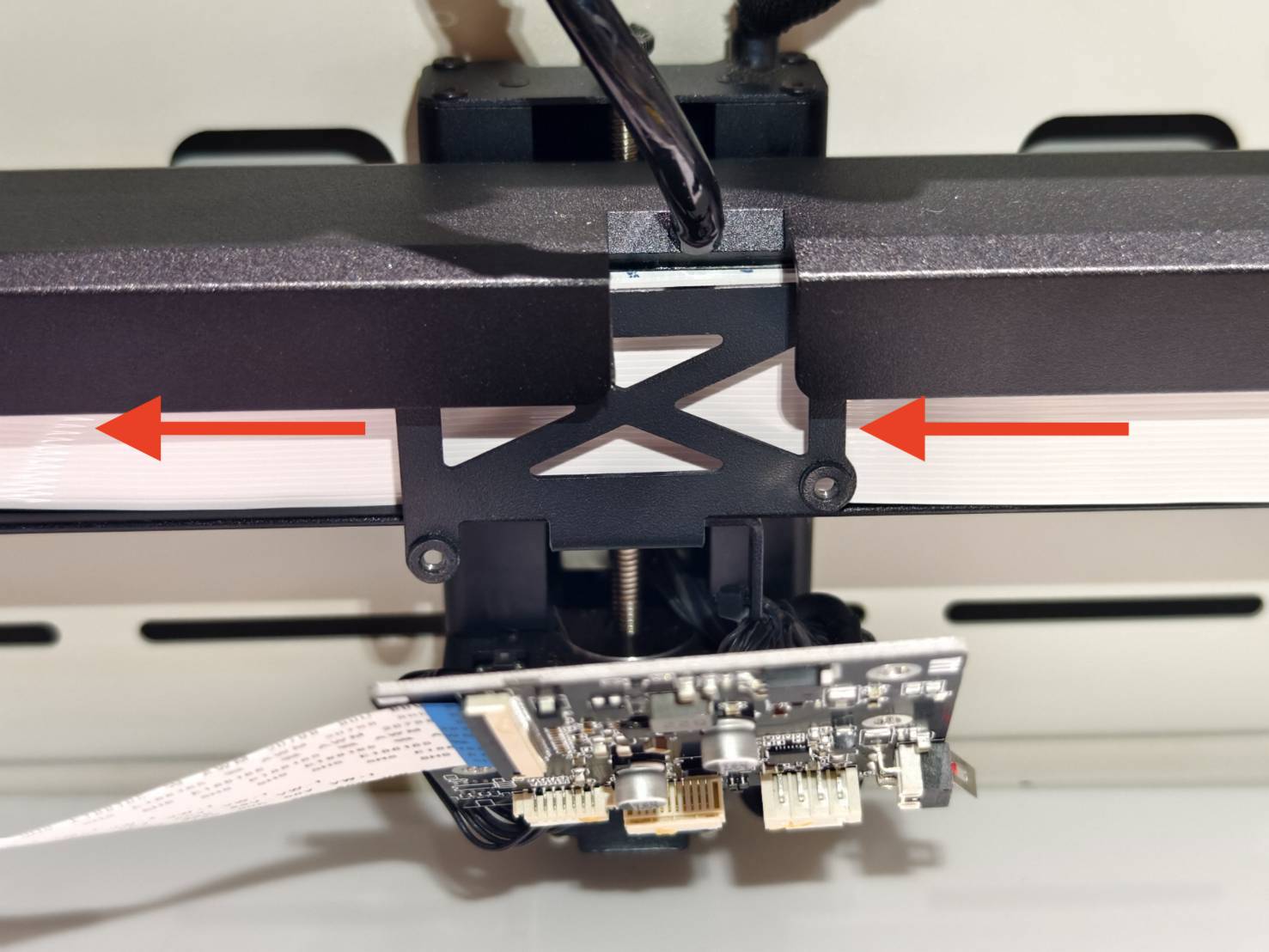

El cable ha de passar per darrere del suport de la placa de control de l'eix Z.
Vídeo:

Pas 9

Instal·leu el nou cable a la placa de l'eix X. El cable ha d'estar centrat a la ranura. Si s'instal·la correctament, el clip s'hauria de poder bloquejar amb facilitat.
Com s'explica a Pas 8, utilitzeu el mateix mètode per connectar el cable.

Vídeo:

(El color de la placa no afecta la manera d'instal·lació.)

Pas 10

Reconnecteu el cable del motor de l'eix X, moveu el capçal làser i, a continuació, comproveu si el LED de la placa de control de l'eix Z s'encén.

Si el LED s'encén, indica que el cable està instal·lat correctament. Continueu amb el Pas 11

Si el LED no s'encén, torneu a Pas 8 i reconnecteu els cables a ambdós costats fins que el LED de la placa de control de l'eix Z s'encengui en moure's.

Pas 11

Primer, fixeu la placa de control de l'eix Z al seu lloc amb un cargol. Després, engegueu la màquina i utilitzeu el botó esquerre per enfocar. Comproveu si el capçal làser enfoca correctament.

Vídeo:

Si enfoca correctament, indica que el cable està ben instal·lat.
Continueu al Pas 12.

Si no enfoca correctament o la màquina no s'encén, indica una instal·lació incorrecta del cablejat. Apagueu immediatament, torneu a Pas 8, reconnecteu els cables i torneu a provar.

Pas 12

Apagueu la màquina, desconnecteu el cable del motor, instal·leu la coberta de la placa de control de l'eix X, estrenyeu els dos cargols hexagonals de 2 mm i reconnecteu el cable del motor de l'eix X.

Pas 13

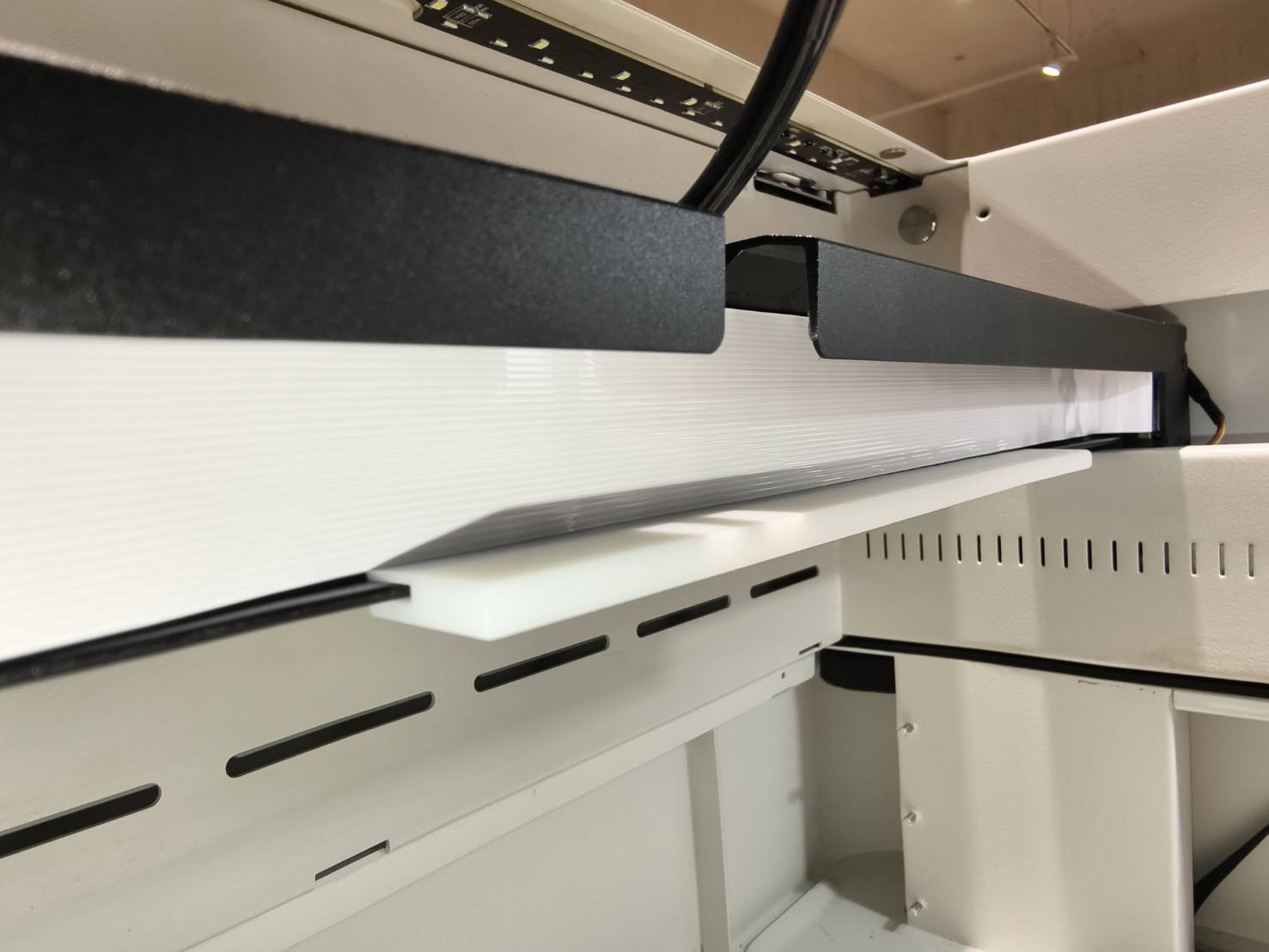

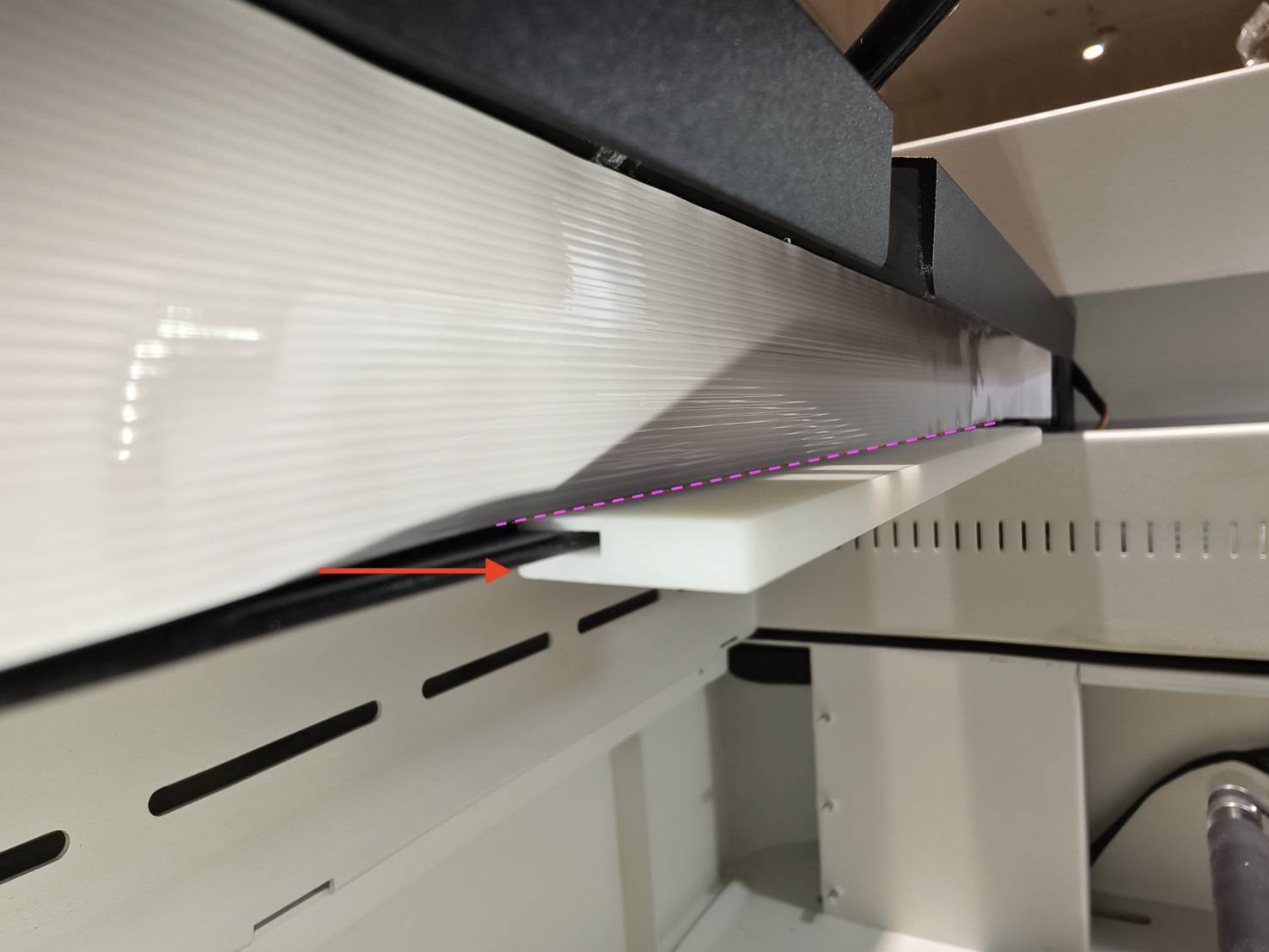

Desplaceu el suport del mòdul cap a la dreta i inseriu l'eina/plantilla del cable al marc inferior de l'eix X.
El costat més gruixut de l'eina ha d'estar orientat cap avall.
A continuació, retireu completament la pel·lícula protectora de la cinta. Alineeu la part inferior del cable amb l'eina i empenyeu-lo cap enrere per adherir-lo a la làmina metàl·lica.

La vora gruixuda de l'eina ha d'estar orientada cap avall. Alineeu la vora inferior del cable amb la vora superior de l'eina i, tot seguit, empenyeu-lo cap enrere per fixar-lo al seu lloc.

Vídeo:

Pas 14

Retireu l'eina del cable i instal·leu la tapa de la placa Z amb els tres cargols.

Vídeo:

Pas 15

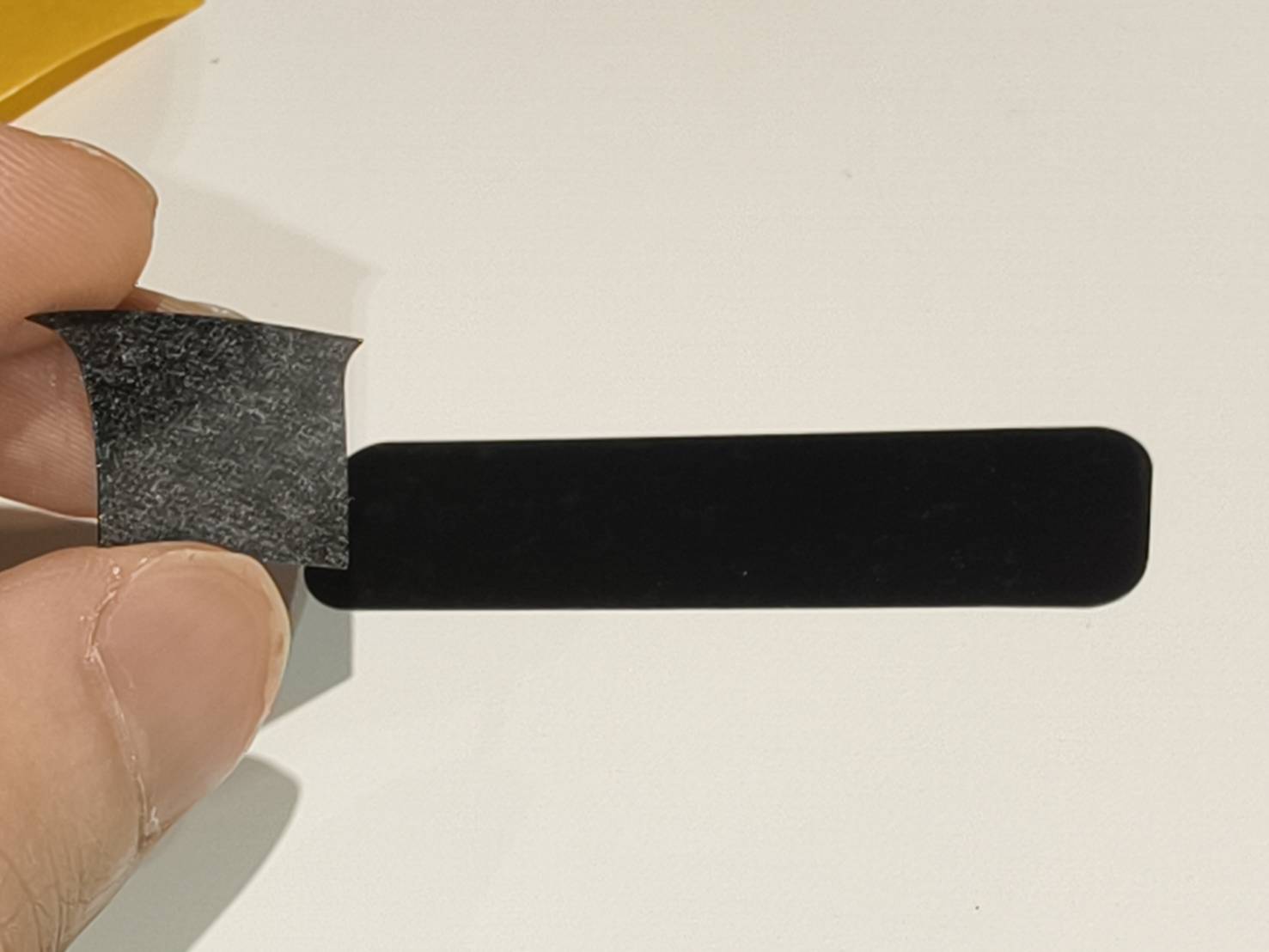

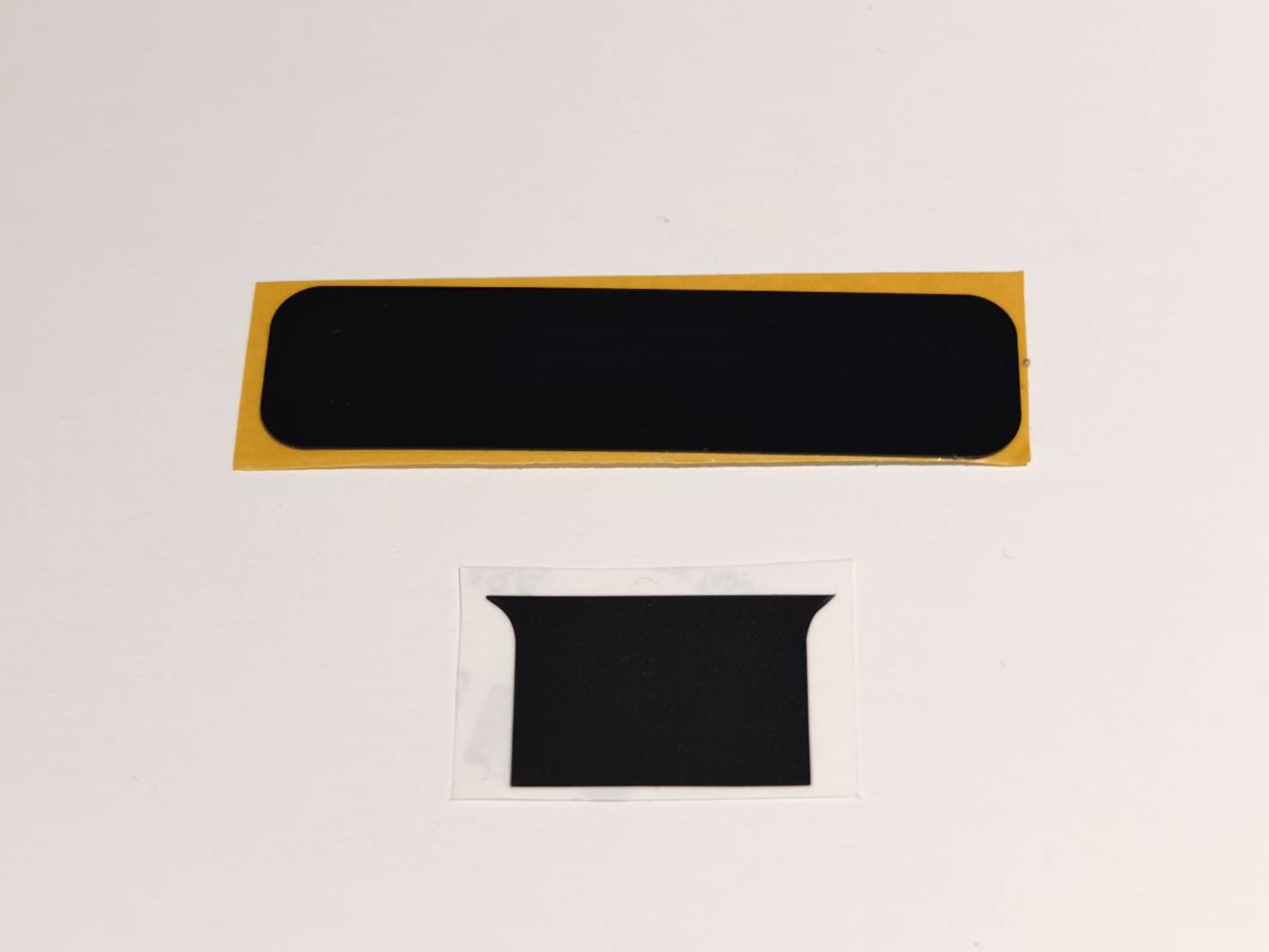

Adheriu l'adhesiu quadrat al Mylar llarg.
Tingueu en compte que les superfícies adhesives dels dos Mylars han d'estar encarades entre si.

Les superfícies adhesives dels dos Mylars han d'estar encarades entre si.

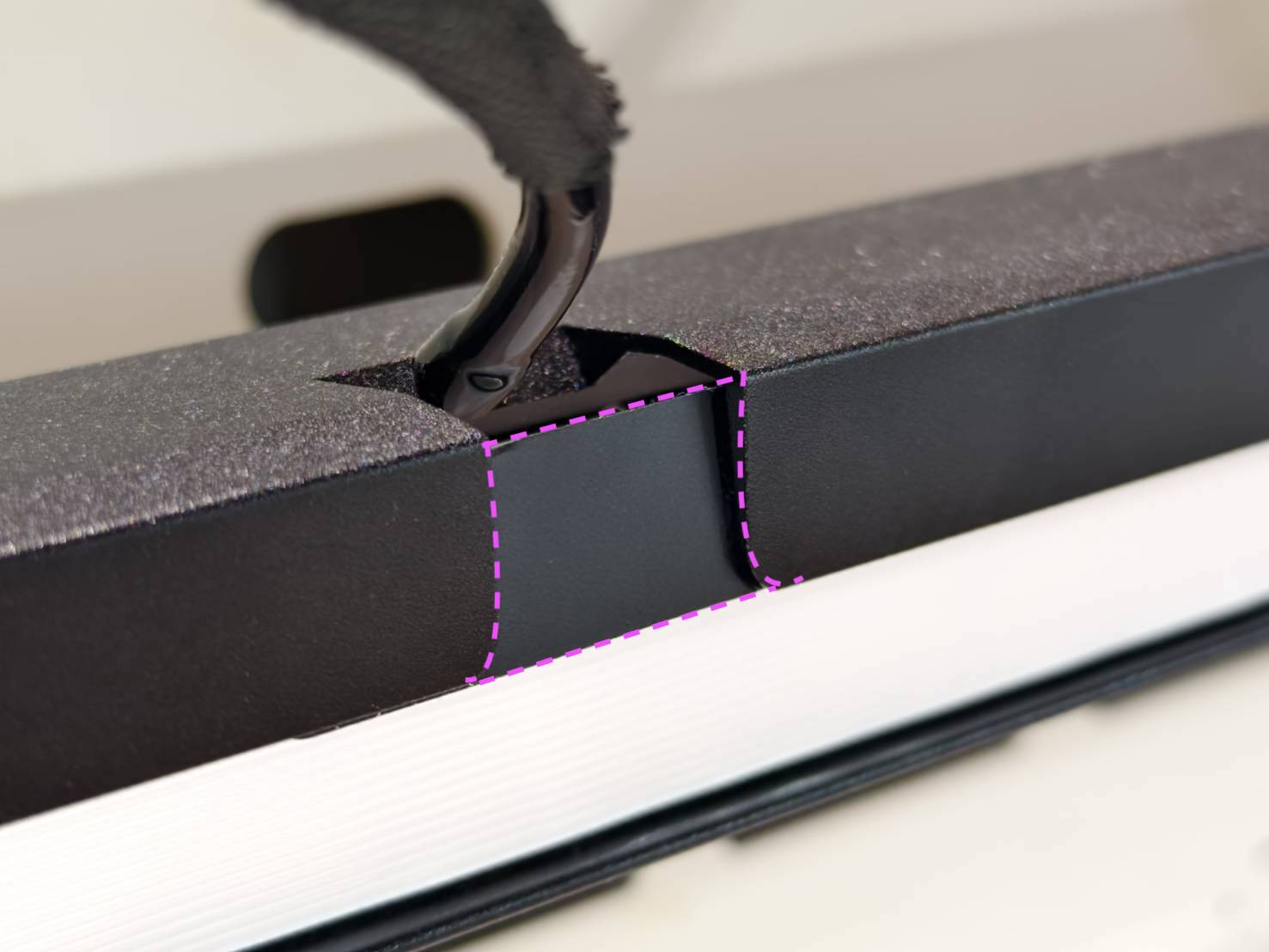

Aspecte final
