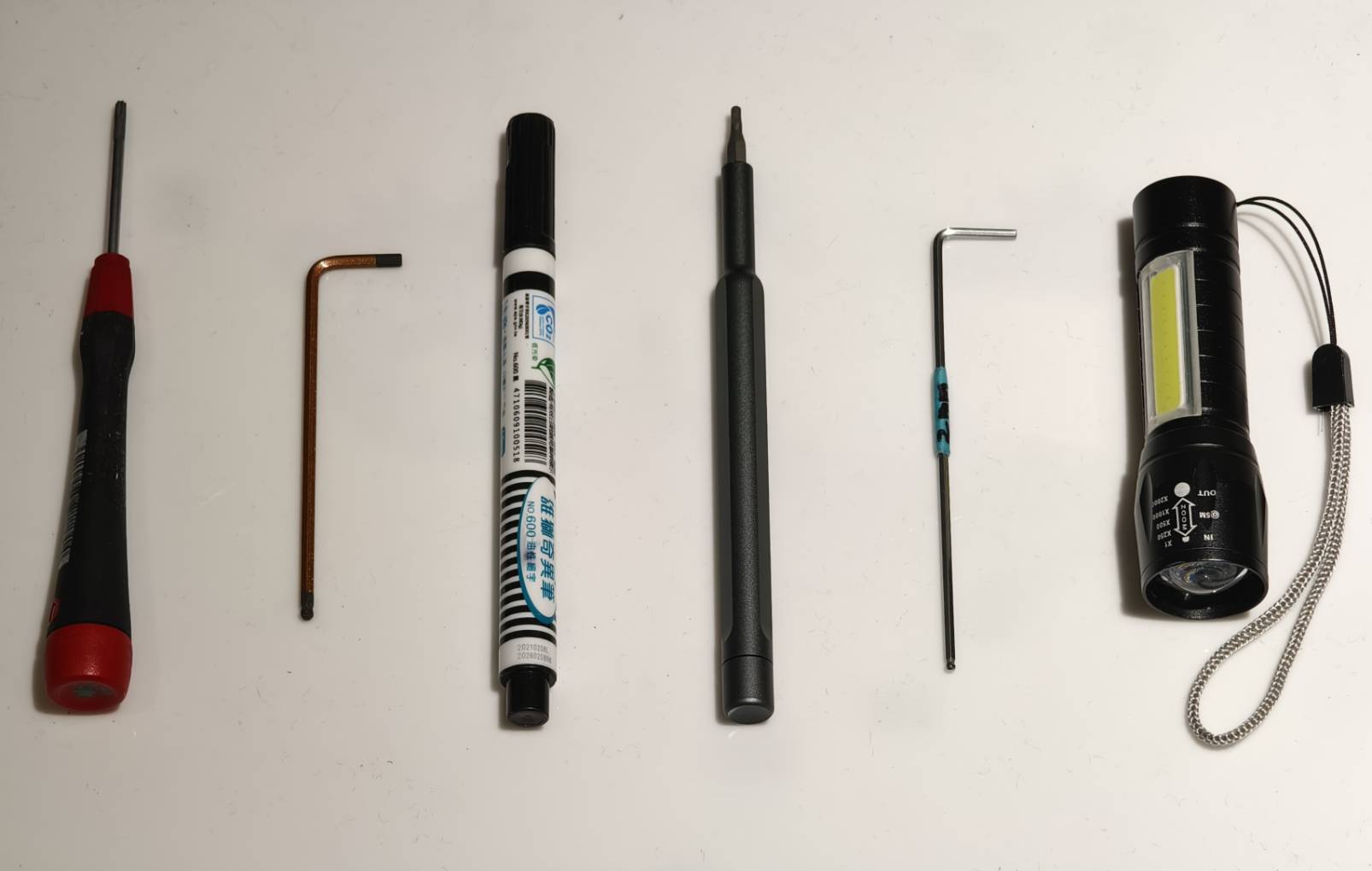

Eines
1｜Tornavís Torx T8 tornavís
2｜Clau Allen de 2,5 mm
3｜Retolador o cinta adhesiva de colors
4｜Tornavís hexagonal de 2 mm
5｜Clau Allen de 2 mm (opcional)
6｜Llanterna petita (opcional)
Pas 1
Apagueu la màquina i desendolleu el cable d'alimentació.
Pas 2
Desenrosqueu aquests cargols de la placa.
Cargol T8 x 8 unitats (La placa i la coberta de la porta estan connectades.)
Pas 3
Desplaceu lleugerament la placa i la coberta de la porta cap endavant.
Pas 4
Desconnecteu el cable del motor.
Després de desconnectar aquest cable, serà més fàcil retirar el cable de la càmera.
Pas 5
Retireu el cable de la càmera.
Tingueu en compte que hi ha un clip que bloqueja el cable. Obriu el clip per retirar el cable de la càmera.
Clip de bloqueig:
Clip de bloqueig obert:
Extracció del cable:
Pas 6
Retireu la placa i la coberta de la porta.
Pas 7
Marqueu la ubicació del cable pla de 38 pins amb un bolígraf o cinta adhesiva
Pas 8
Retireu els cables de la dreta de la placa base.
Podeu fer una foto per si de cas oblideu la posició dels cables.
Pas 9
Retireu els cargols de la placa base.
Cargol hexagonal de 3 mm x 4 unitats
Pas 10

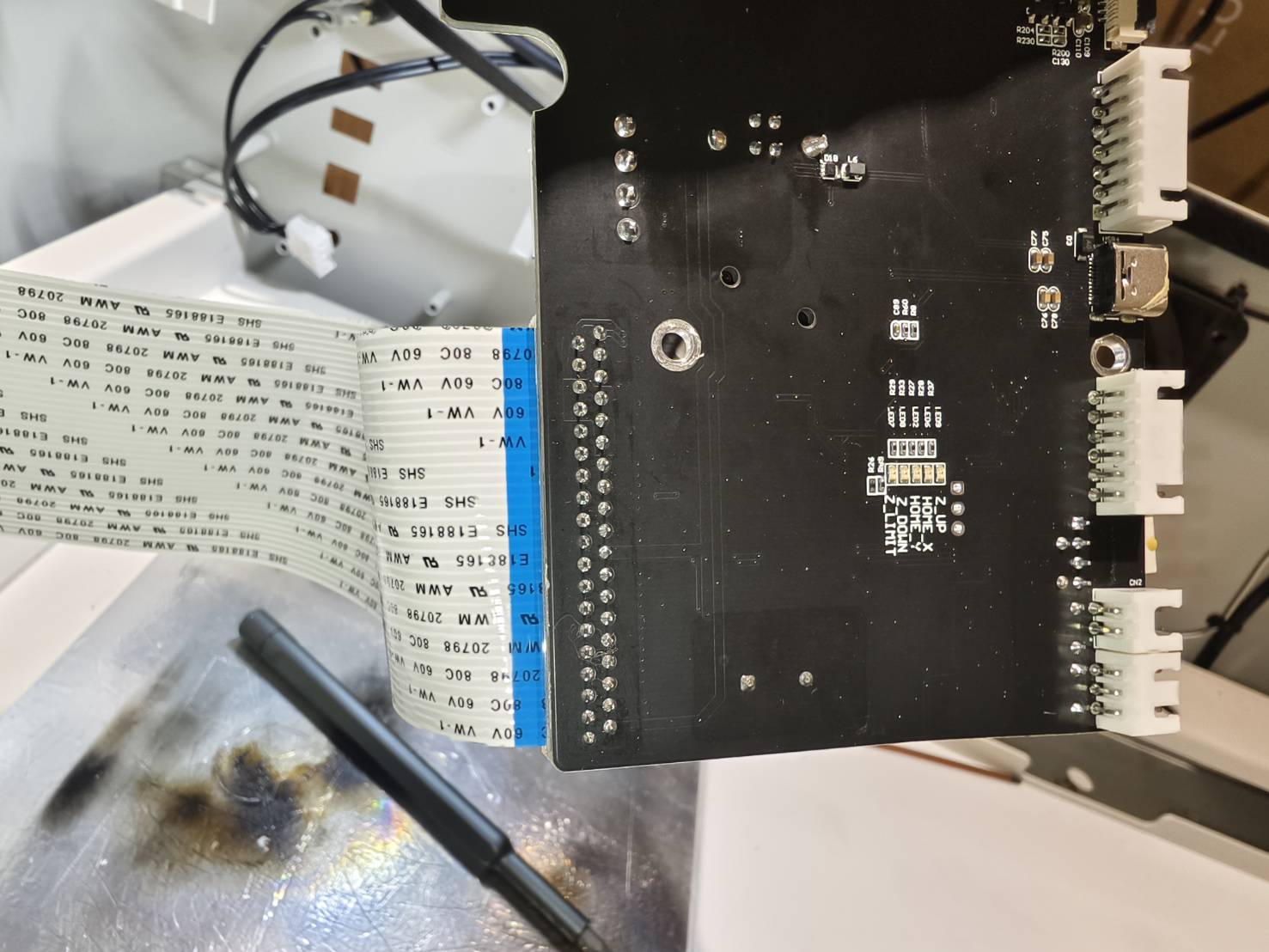

Retireu el cable pla de 38 pins de la placa.
Tingueu en compte que hi ha una cinta adhesiva a la part posterior del cable.
Extraieu la placa base en un angle de 45 graus.
Aquest cable s'ha de prémer el bloqueig per ser retirat.
Retireu tots els cables.
Pas 11
Mirant de cara al panell de la màquina, al costat esquerre, desconnecteu el cable del motor de l'eix X, traieu els dos cargols hexagonals de 2 mm i retireu la coberta de la placa de l'eix X.
(Es recomana un tornavís hexagonal llarg i prim, que proporciona més espai per a les mans.)
Pas 12
Obriu/desbloquegeu el clip del cable i desconnecteu el cable de la placa de l'eix X.
Pas 13
Retireu la placa de l'eix X desenroscant el cargol inferior, tal com es mostra al vídeo.
Es recomana inserir primer el tornavís al cap del cargol i després utilitzar les dues mans juntes.
Després d'afluixar la placa, retireu amb cura el cable pla de 38 pins de l'eix Y.
Ubicació del cargol:
Vídeo:
Després de desmuntar les peces:
Nota
Si el cargol està massa ajustat per afluixar-lo, podeu provar d'utilitzar una clau Allen en forma de L per afluixar-lo primer i després fer servir un tornavís hexagonal per treure'l.
Pas 14
Retireu completament el cable pla de 38 pins.
Algunes seccions del cable poden tenir un suport adhesiu, especialment a prop de la placa base.
Pas 15

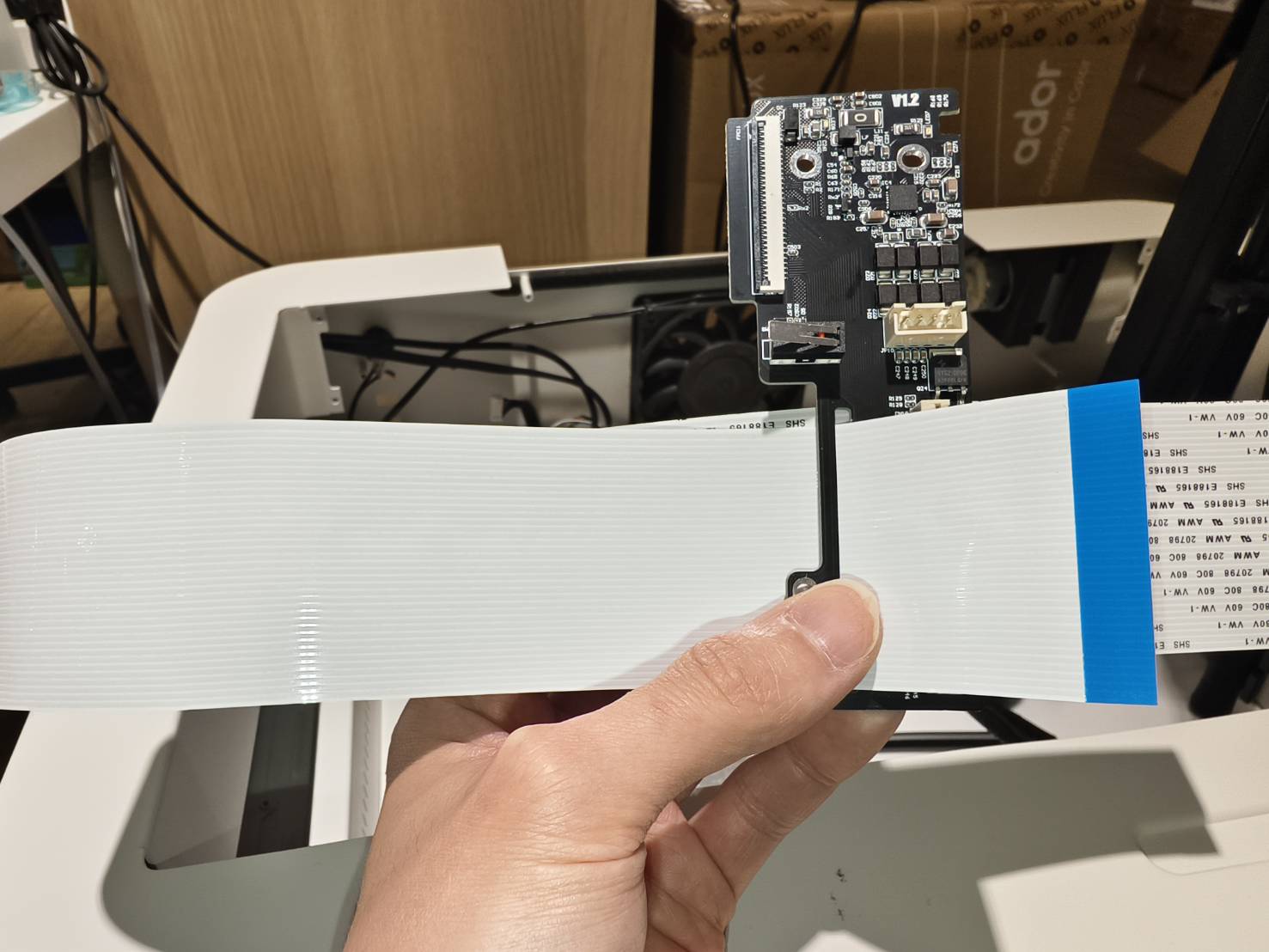

Guieu el nou cable pla de 38 pins a través del forat preperforat a la placa de control de l'eix X (el costat sense suport adhesiu) i inseriu-lo a la placa.
Presteu atenció a l'orientació, assegurant-vos que el costat blau de la cinta estigui orientat cap als terminals, i comproveu que el cable pla estigui inserit fermament a la placa de control de l'eix X.
Vídeo:
Pas 16
Instal·leu la placa de control de l'eix X cargolant els cargols 'curts' a la part inferior. (Ubicació dels cargols)
Al costat amb suport adhesiu, assegureu-vos que estigui orientat cap a la xapa metàl·lica, tal com es mostra al vídeo.
Pas 17
Instal·leu el cable de 30 pins a la placa de l'eix Z. El cable ha d'estar al centre de la ranura. Si s'instal·la correctament, el clip s'hauria de poder tancar fàcilment.
Consulteu la següent descripció per confirmar la posició on s'ha d'inserir el cable i assegureu-vos que estigui instal·lat correctament.
-
Els dos extrems de la ranura del cable seran lleugerament més elevats, com es mostra a la imatge.
-
El cable s'ha d'inserir al centre. Quan s'insereix correctament, hauria d'estar a la mateixa alçada que els extrems, com es mostra a la imatge.
(El clip no està bloquejat a la imatge.)
-
Només inserint-lo correctament es pot bloquejar el clip amb facilitat, i el cable ha d'estar paral·lel a la ranura, com es mostra a la imatge. (El clip està bloquejat a la imatge.)
-
Vídeo:
Pas 18
Instal·leu la tapa de la placa de control de l'eix X, cargoleu els dos cargols hexagonals llargs de 2 mm i reconnecteu el cable del motor de l'eix X.
Vídeo:
Pas 19

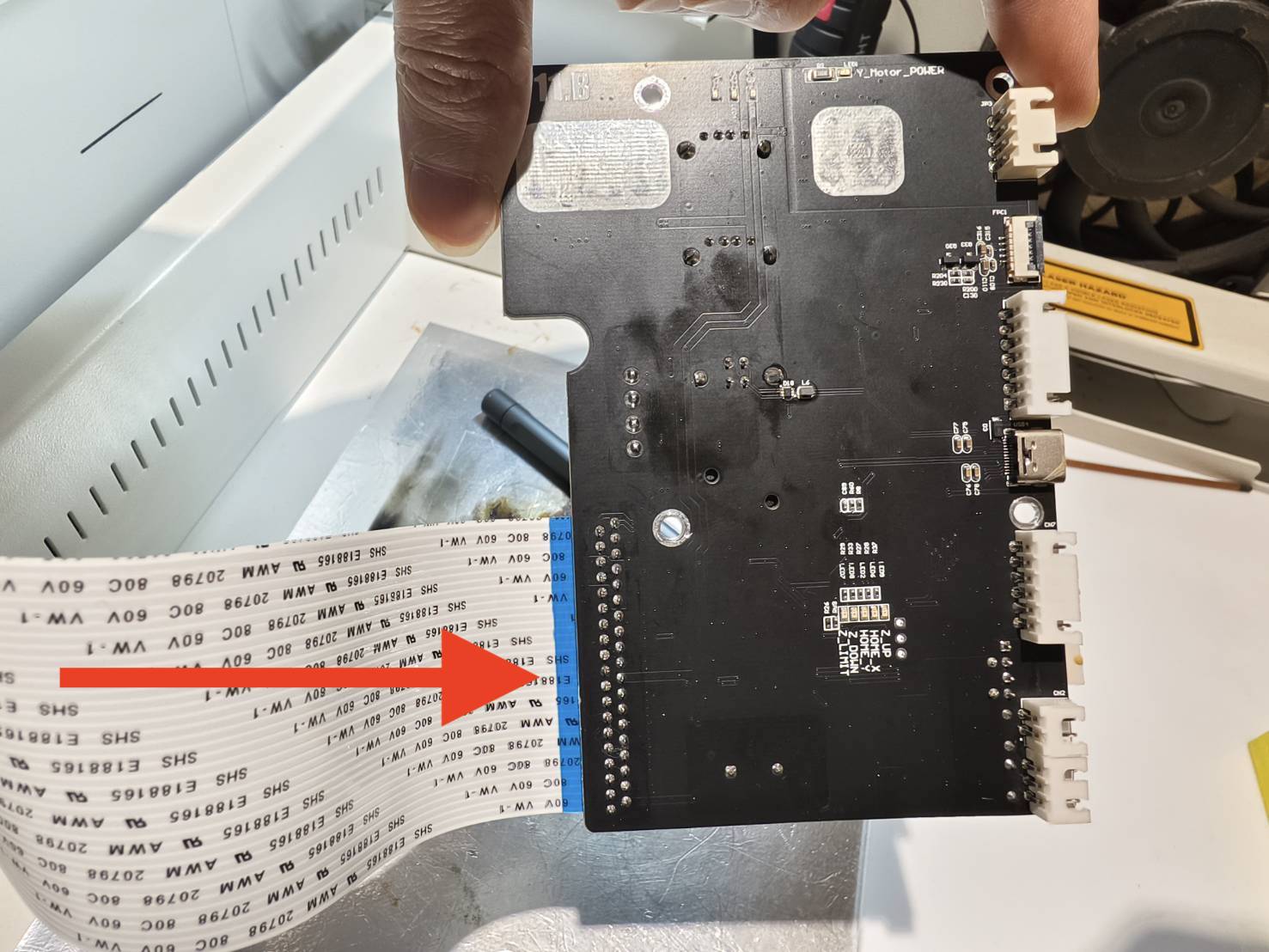

Inseriu el cable de 38 pins a la placa base.
Assegureu-vos que l'orientació del cable sigui correcta, com es mostra a la foto.
Pas 20
Connecteu els cables a la placa base.
Pas 21
Torneu a col·locar la placa base a la seva posició.
Primer, inseriu el cable pla de 38 pins a l'espai, assegurant-vos que la vora inferior de la placa base toqui la part inferior. Després, desplaceu-la cap a l'esquerra per alinear els forats dels cargols de la placa base.
Pas 22
Fixeu la placa base cargolant els cargols.
Pas 23
Connecteu tots els cables excepte el de la càmera i el del motor.
Pas 24
Peleu una petita secció del revestiment adhesiu del cable pla prop de la placa de control de l'eix X. Després, empenyeu el cable pla a la cantonada de la placa base fins al fons, alineant-lo amb la línia marcada, i fixeu-ne inicialment una part. Un cop confirmada la posició, retireu la resta del revestiment adhesiu i adheriu-lo fermament al seu lloc.
Pas 25
Moveu el mòdul en la direcció Y i comproveu si el moviment del cable de 38 pins és fluid.
Pas 26
Engegueu la màquina i proveu l'enfocament automàtic per veure si funciona.
- Funciona correctament > Continueu al Pas 27
- El mòdul no es mou gens > Torneu a connectar el cable de 38 pins > Torneu al Pas 8
- El mòdul es mou, però l'enfocament falla > Torneu a connectar el cable de 30 pins > Torneu al Pas 11 - 12 i salteu al Pas 17 - 18
Pas 27
Col·loqueu la placa i la coberta de la porta a la part superior. Deixeu un espai per poder-hi accedir amb les mans.
Pas 28
Connecteu el cable de la càmera a la placa base.
Tingueu en compte que la superfície metàl·lica del cable de la càmera ha d'estar orientada cap a la placa base.
La superfície metàl·lica del cable de la càmera:
La superfície metàl·lica ha d'estar orientada cap a la placa base:
Inseriu el cable:
Bloquegeu el clip:
Pas 29
Inseriu el cable del motor.
Pas 30
Empenyeu la placa cap enrere i cargoleu els cargols.
Cargol T8 x 8 unitats
Pas 31
Un cop hàgiu completat els passos anteriors, la coberta de la porta s'haurà substituït correctament. No obstant això, com que els passos han implicat moure la coberta de la porta i la càmera, realitzeu el calibratge de la càmera com a pas final abans de reprendre l'ús de la màquina.
Podeu consultar aquesta pàgina: Calibratge de la càmera
