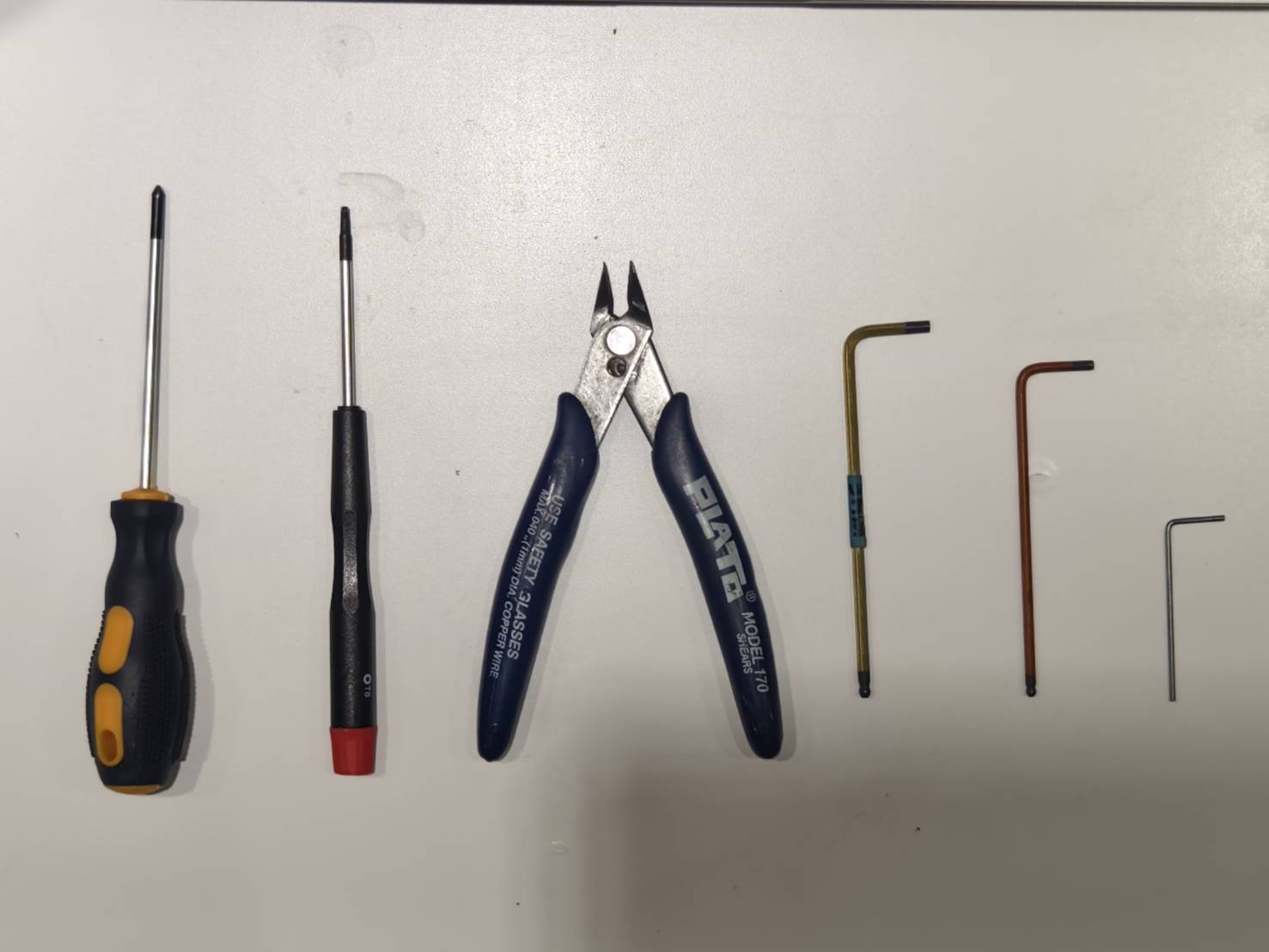

Eines
| 1 | Tornavís Phillips |
| 2 | Tornavís Torx T8 |
| 3 | Alicates de tall diagonal |
| 4 | Clau Allen de 3 mm |
| 5 | Clau Allen de 2,5 mm |
| 6 | Clau Allen d'1,5 mm |
Pas 1
Desconnecteu els tres cables indicats a la imatge següent.
Pas 2
Utilitzeu una clau Allen per retirar la molla de la corretja de l'eix X.
Pas 3
Desconnecteu el tub d'aire amb la junta en forma de L del seient del mòdul.
Pas 4
Talleu la brida que subjecta el cable de 20 pins a la part posterior del seient del mòdul.
Pas 5
Descargoleu aquests dos cargols per treure la base metàl·lica.
Pas 5.1
Traieu la base metàl·lica aixecant una mica la màquina i extraient la base directament.
Pas 6

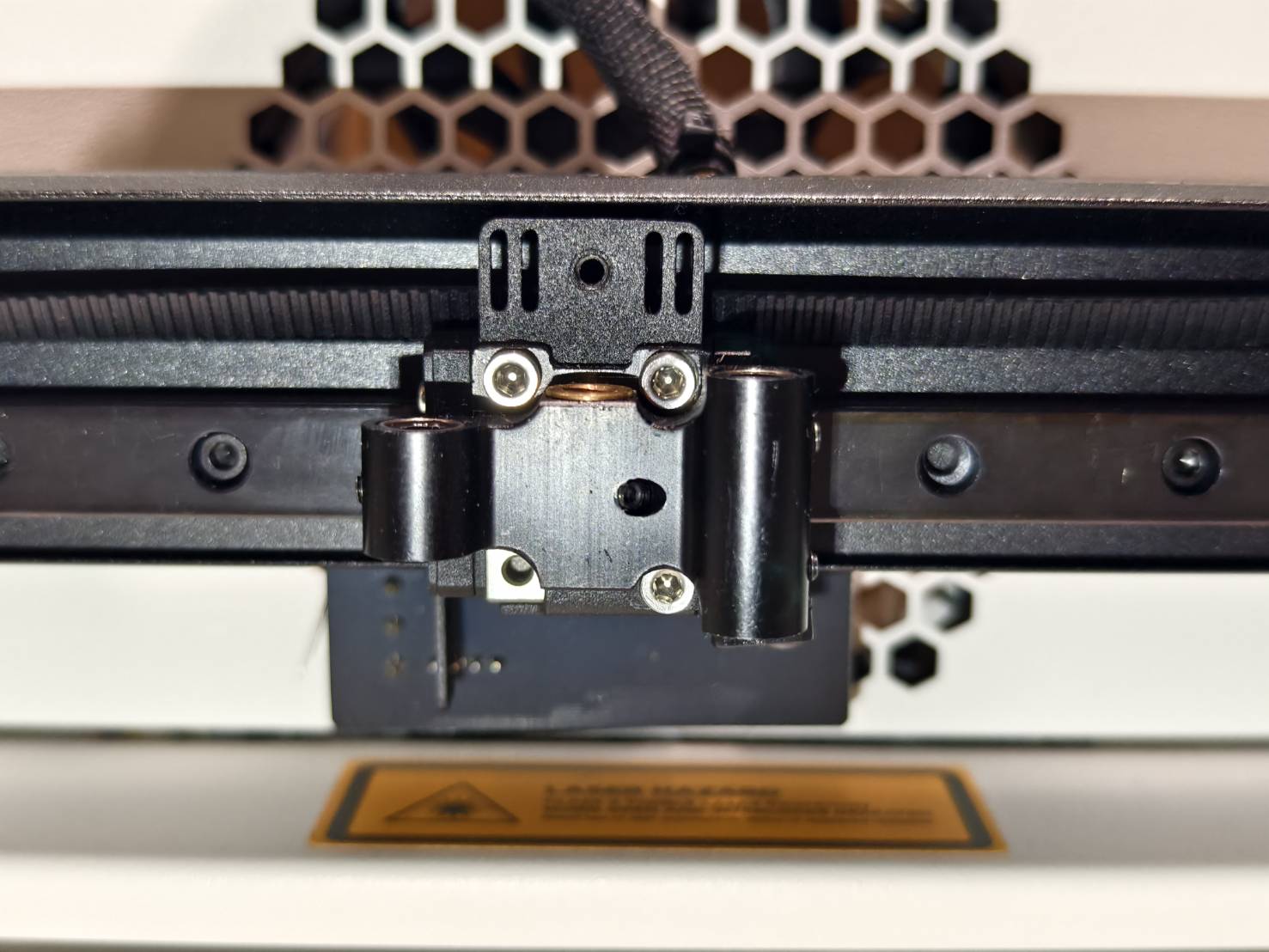

Traieu el marc superior del seient del mòdul. (cargol hexagonal de 1,5 mm × 4 unitats)
Pas 7
Traieu el coixinet de la part superior del pern i guardeu-lo de manera segura per a un ús posterior.
(Si la vostra màquina no té aquest coixinet, salteu al Pas 7.1.)
Pas 7.1
Traieu les dues etiquetes negres de la part superior dels eixos.
Si la vostra màquina no té les etiquetes com a la foto següent, salteu al Pas 8.
Pas 8
Gireu el pern del mig en sentit horari per treure tot el suport amb el motor de l'eix Z.
Pas 9
Descargoleu el cargol de la corretja. Subjecteu la corretja mentre el descargoleu per evitar que es desprengui.
Pas 10
Traieu la corretja extraient-la, o podeu tallar-la.
Pas 11

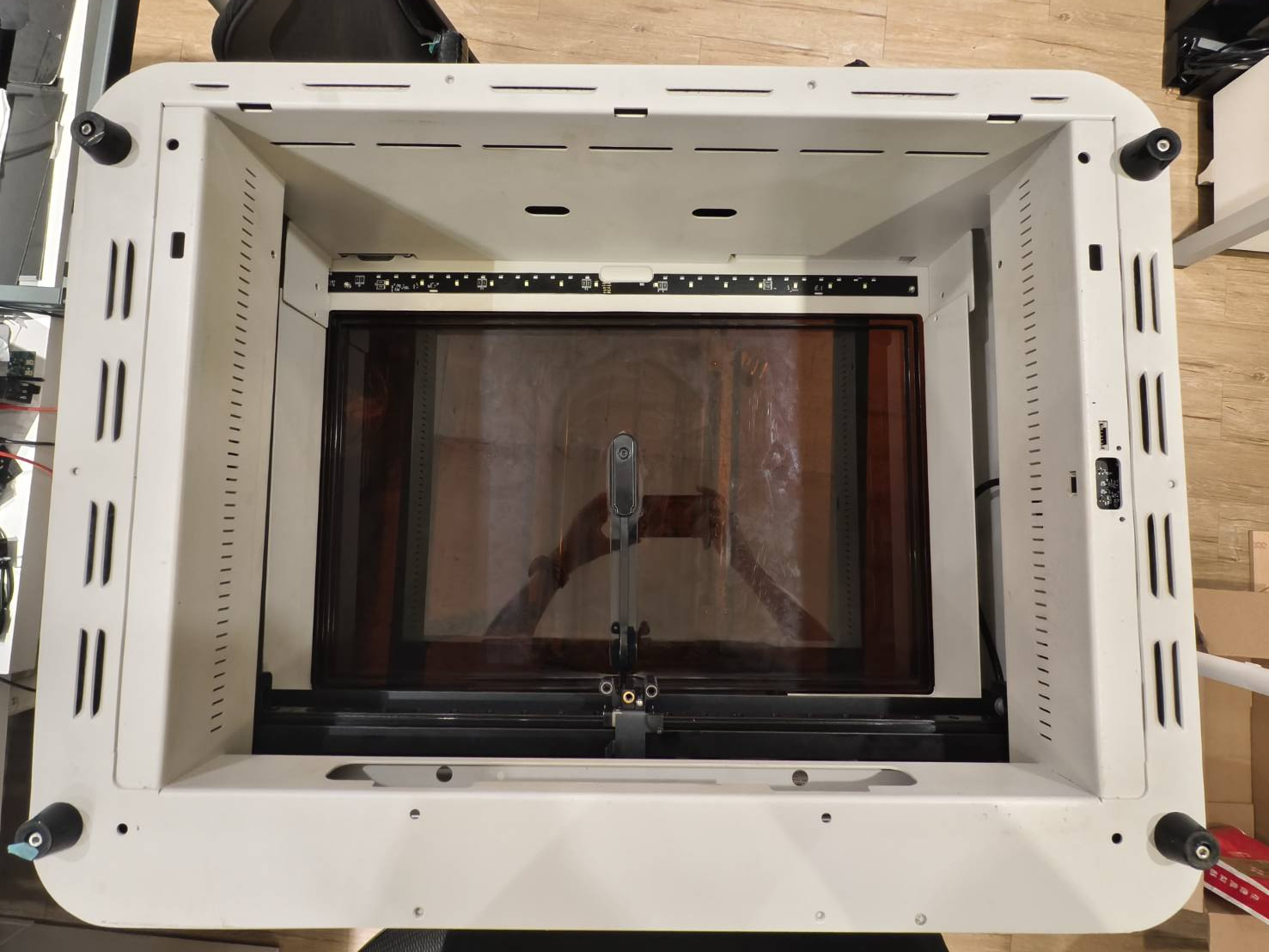

Apagueu la màquina, desconnecteu el cable d'alimentació i gireu la màquina.
Pas 12

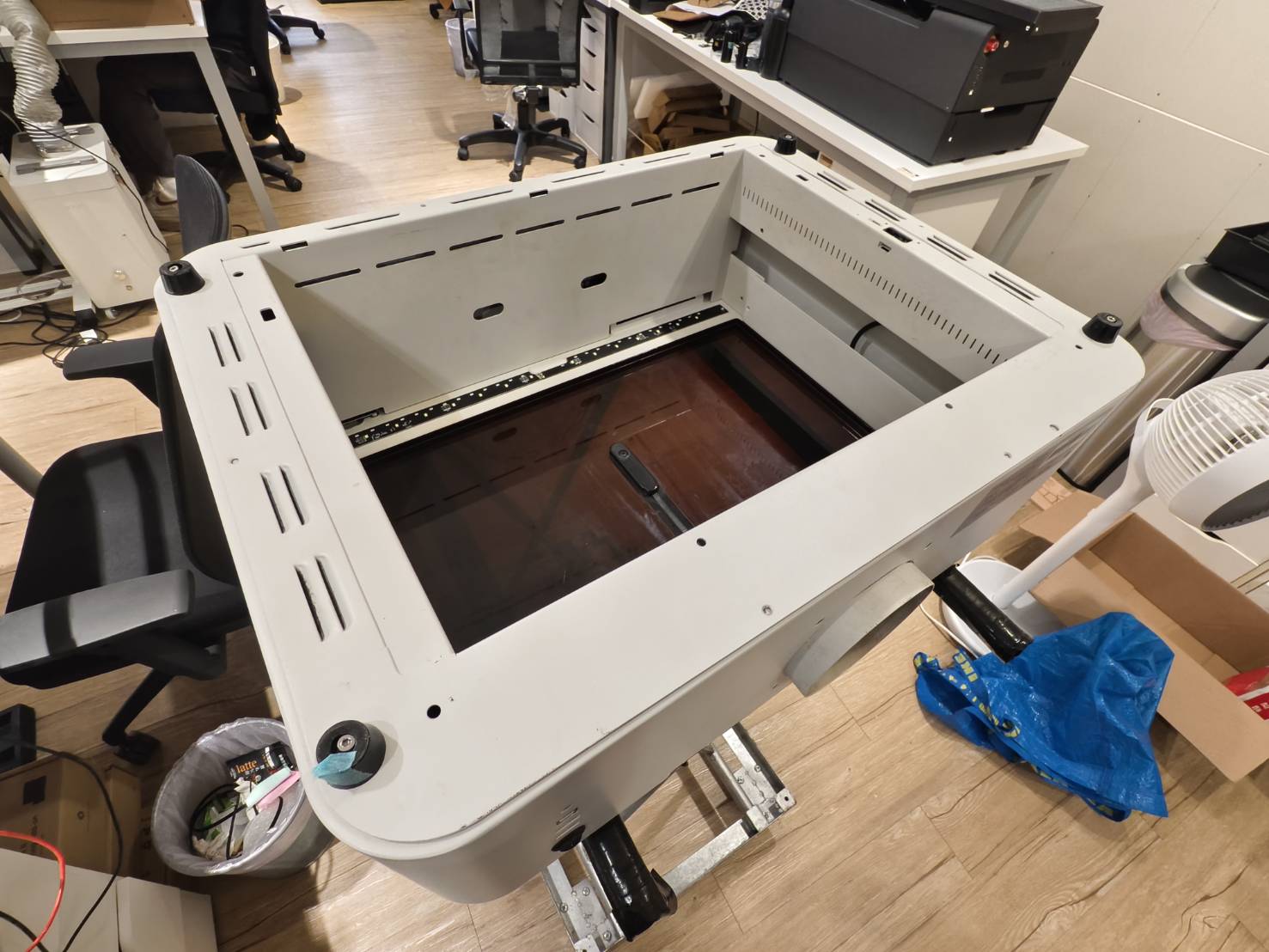

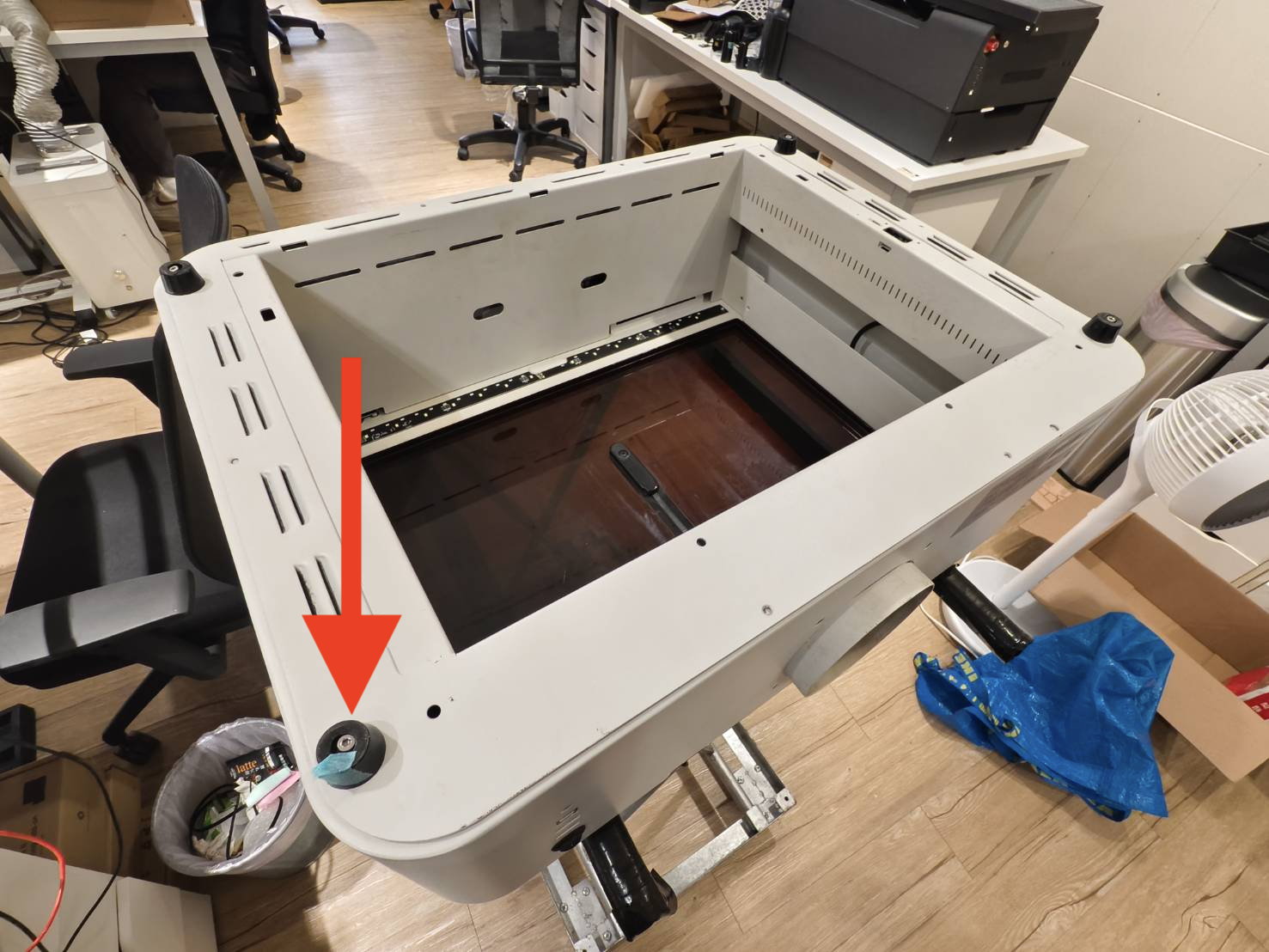

Marqueu el peu de goma i el cargol que estan a prop del port USB.
L'objectiu de marcar-los és que el cargol d'aquest peu serà més curt que els altres i ha d'estar a la mateixa posició.
Pas 13

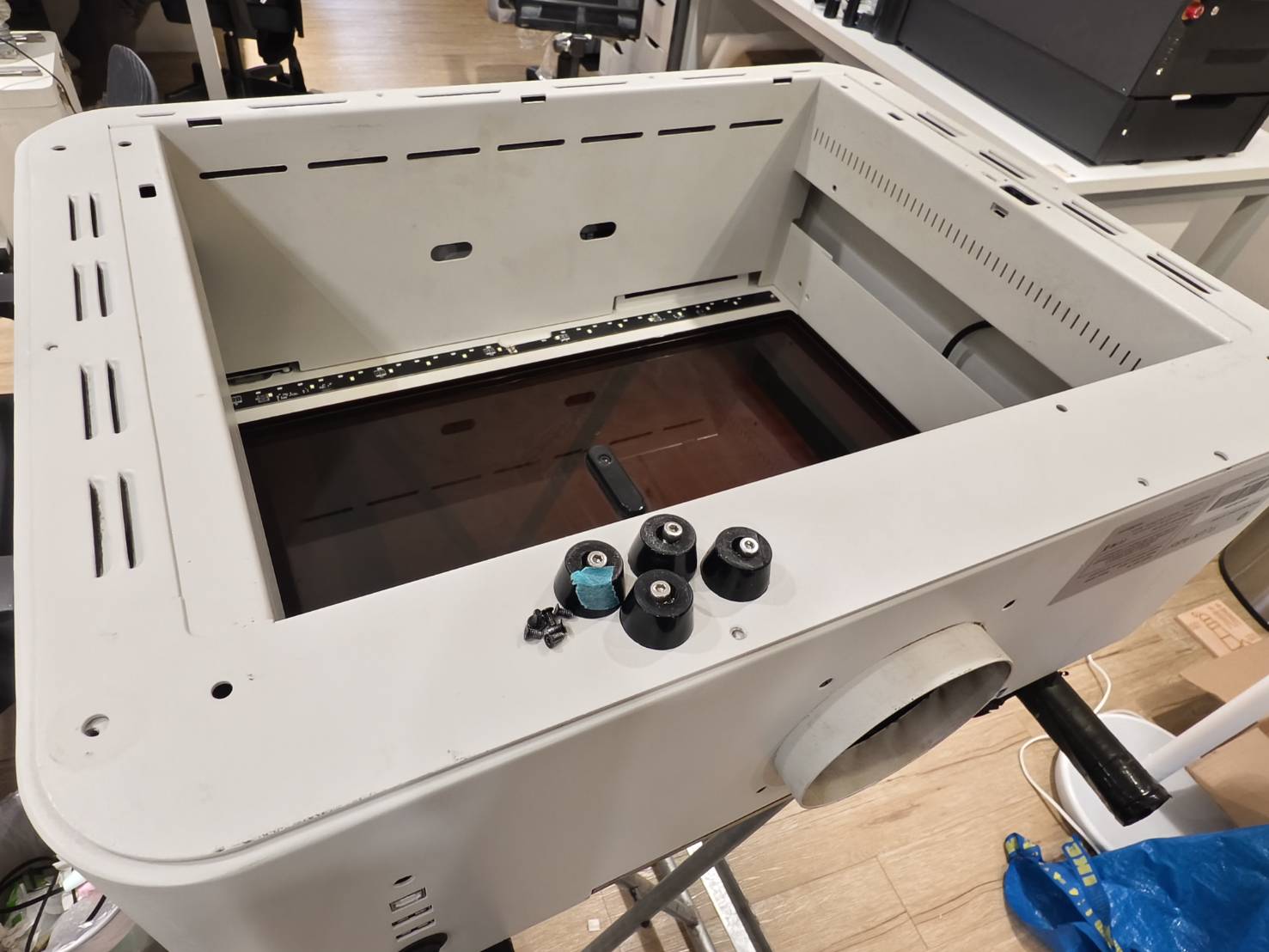

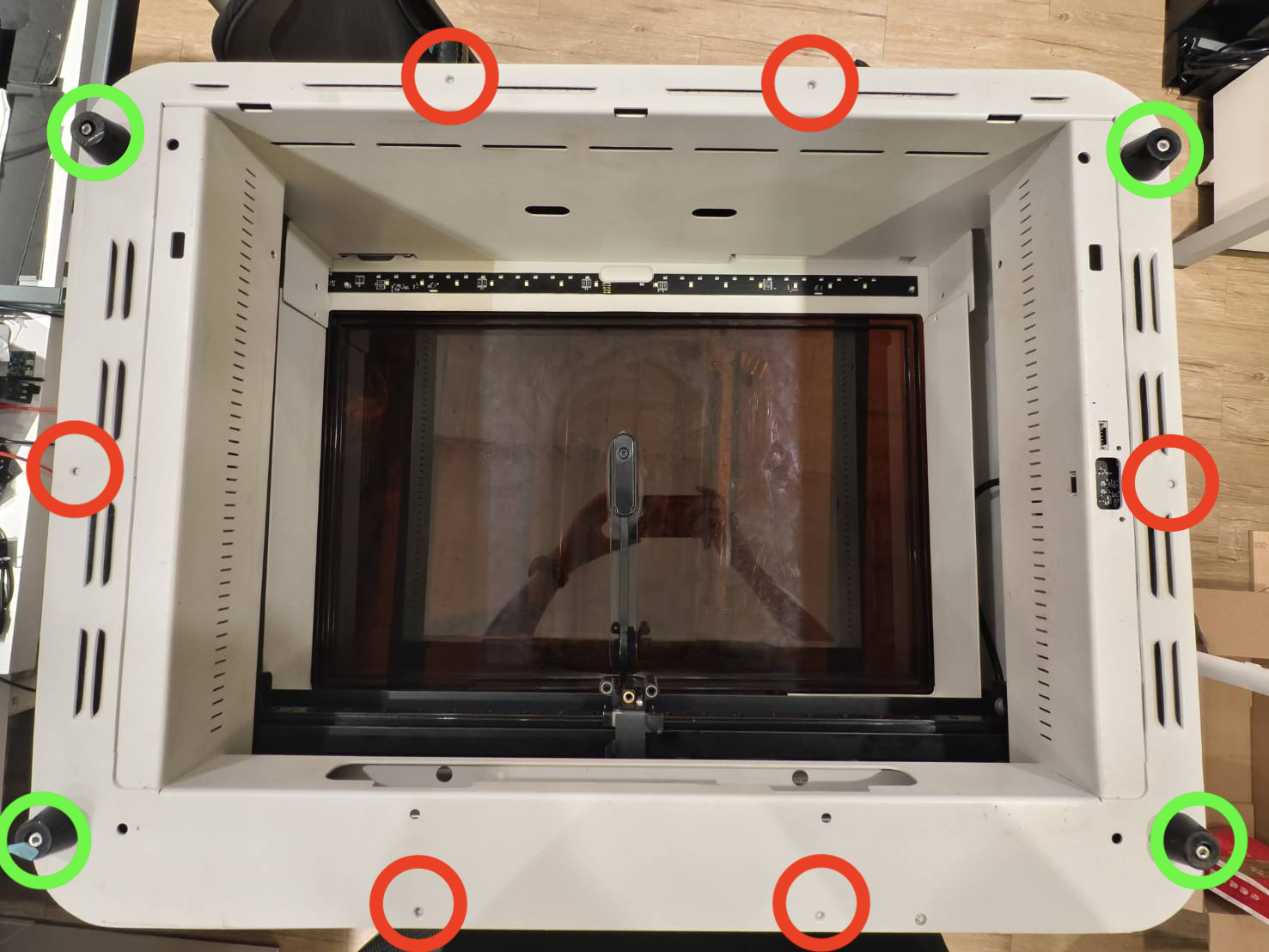

Descargoleu aquests cargols inferiors i retireu els peus de goma.
(Cargol T8 x 6 unitats i cargol HEX de 3 mm x 4 unitats)
Pas 14
Gireu la màquina i descargoleu els cargols laterals (cargol T8 x 2 unitats)
Pas 15

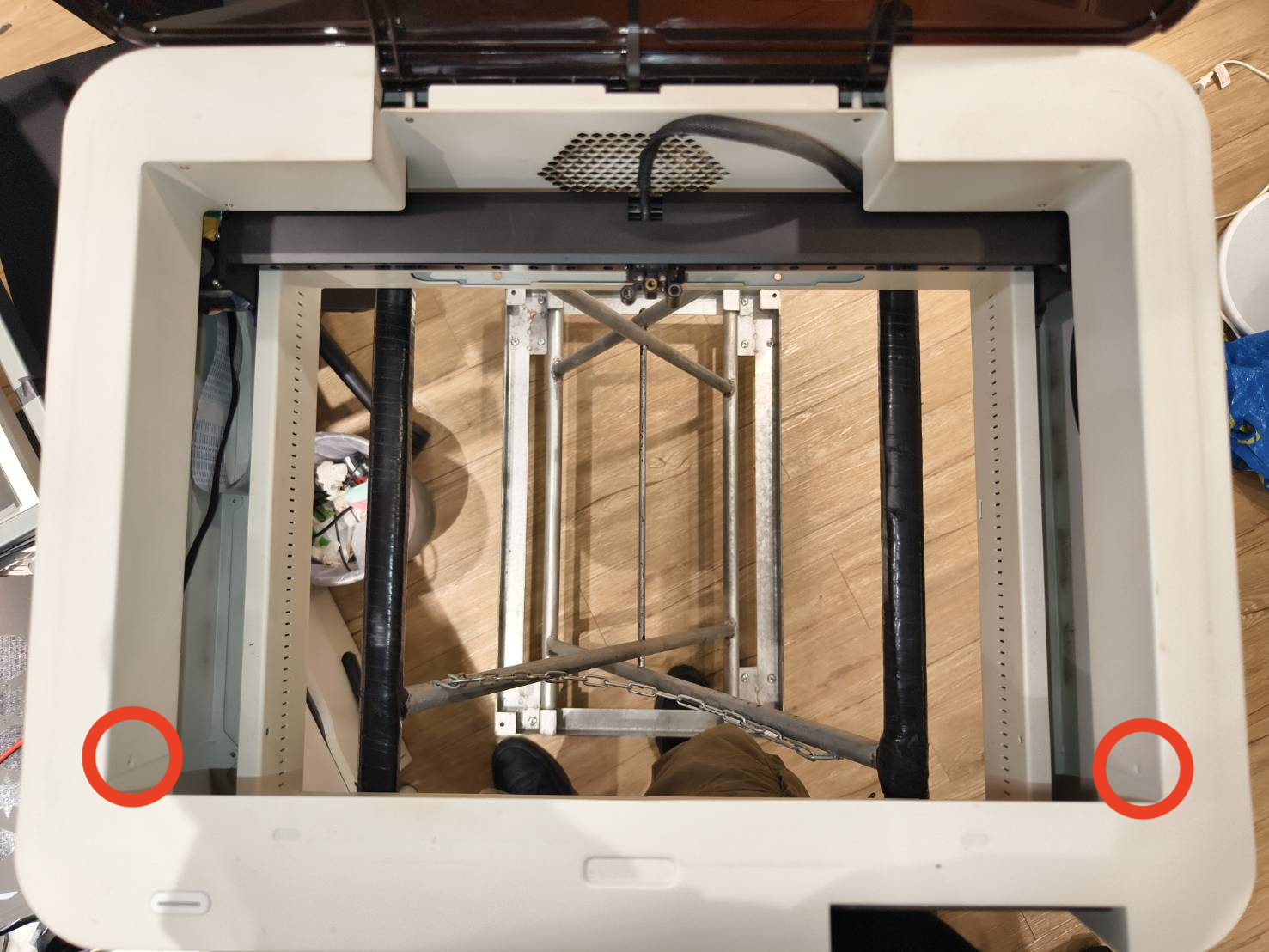

Marqueu els forats dels cargols a ambdós costats amb el bolígraf.
L'objectiu és recordar que els costats marcats estaran orientats cap a l'àrea de treball durant el muntatge.
Pas 16

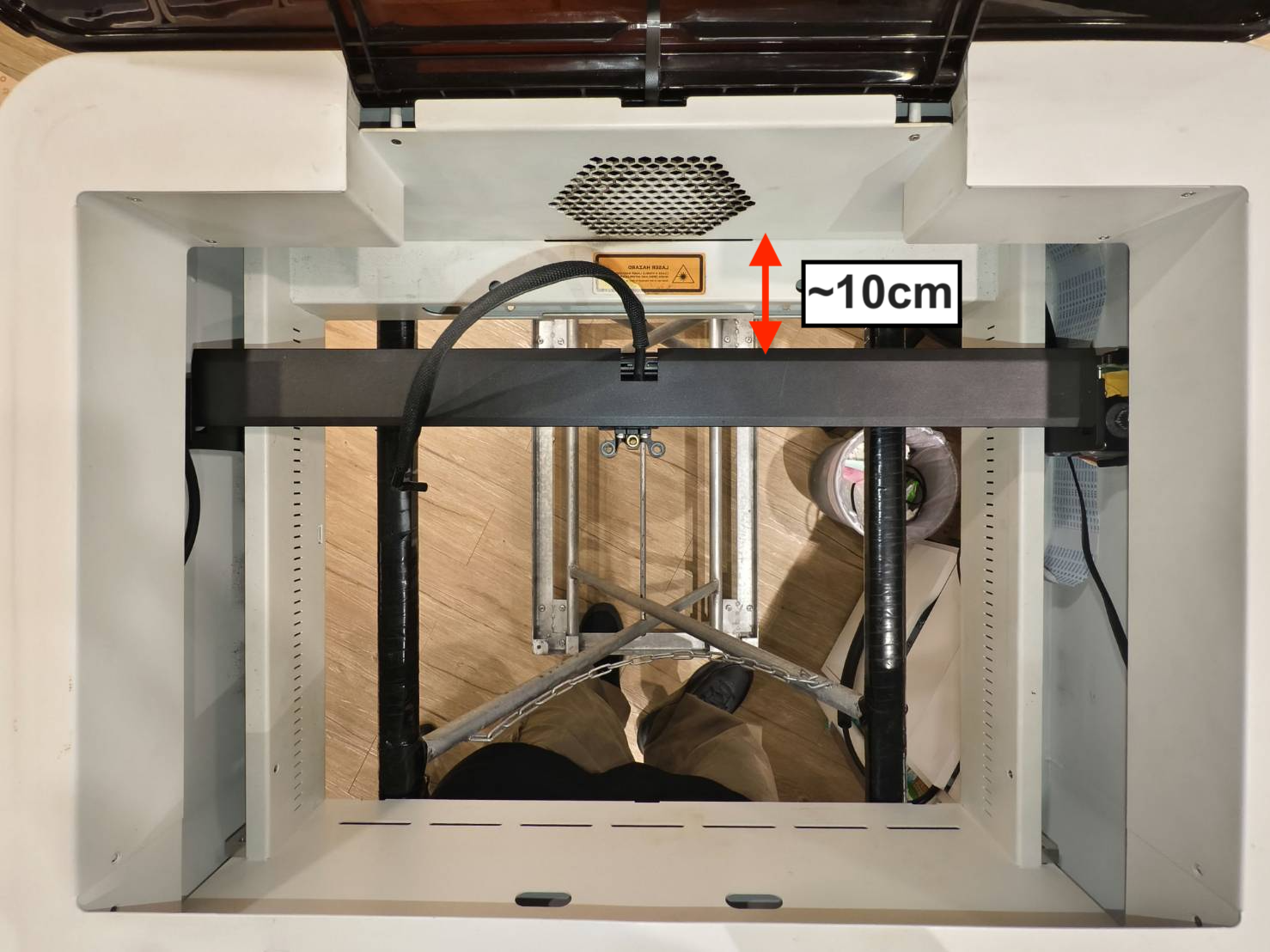

Moveu el seient del mòdul a una posició que tingui una distància d'aproximadament 10 cm del marc.
(L'objectiu aquí és no bloquejar el pòrtic de l'eix X. Si està molt enrere, quedarà bloquejat després d'aixecar-lo i no es podrà accedir al motor de l'eix X. Si està al centre, el cable de 38 pins de l'eix Y es podria malmetre)
Pas 17
Aixequeu el marc superior amb ambdues mans i col·loqueu-lo sobre els muntants.
(Aneu amb compte de no enganxar els cables amb els marcs.)

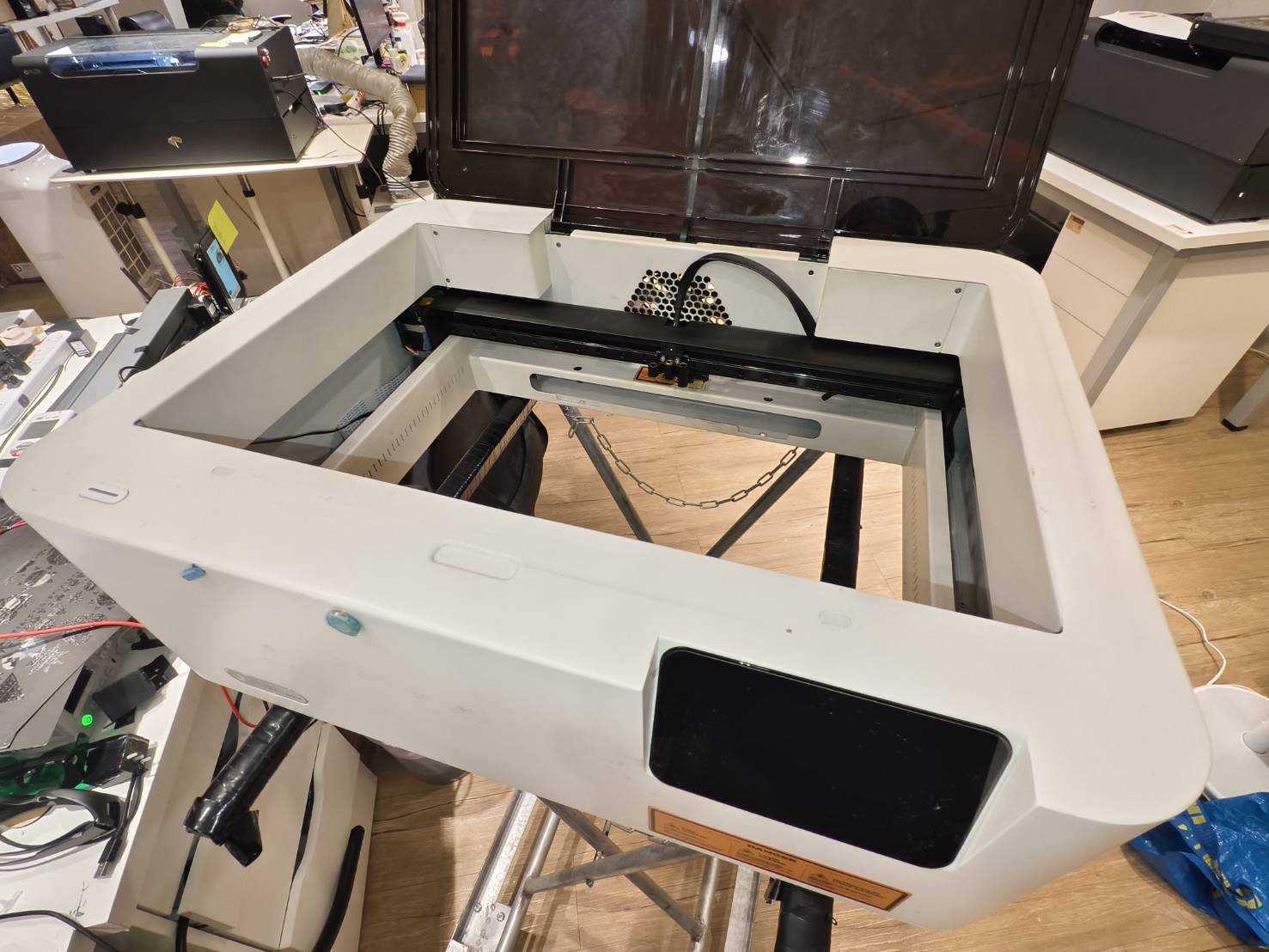

Exemple d'un marc recolzat sobre els muntants:
Vídeo d'exemple d'aixecament (El vídeo es va gravar dins de la màquina):
Pas 18
Retireu la roda blanca del costat dret. (Hexagonal de 2,5 mm)
Pas 19
Inseriu la nova corretja de distribució (tipus bucle) a través de l'obertura del costat dret dins del bastidor metàl·lic de l'eix X, després col·loqueu-la sobre la politja tensora blanca (amb les dents orientades cap a l'interior). Empenyeu el conjunt de politja i corretja cap enrere dins del bastidor metàl·lic i fixeu-lo amb un cargol per assegurar-lo.
Pas 20

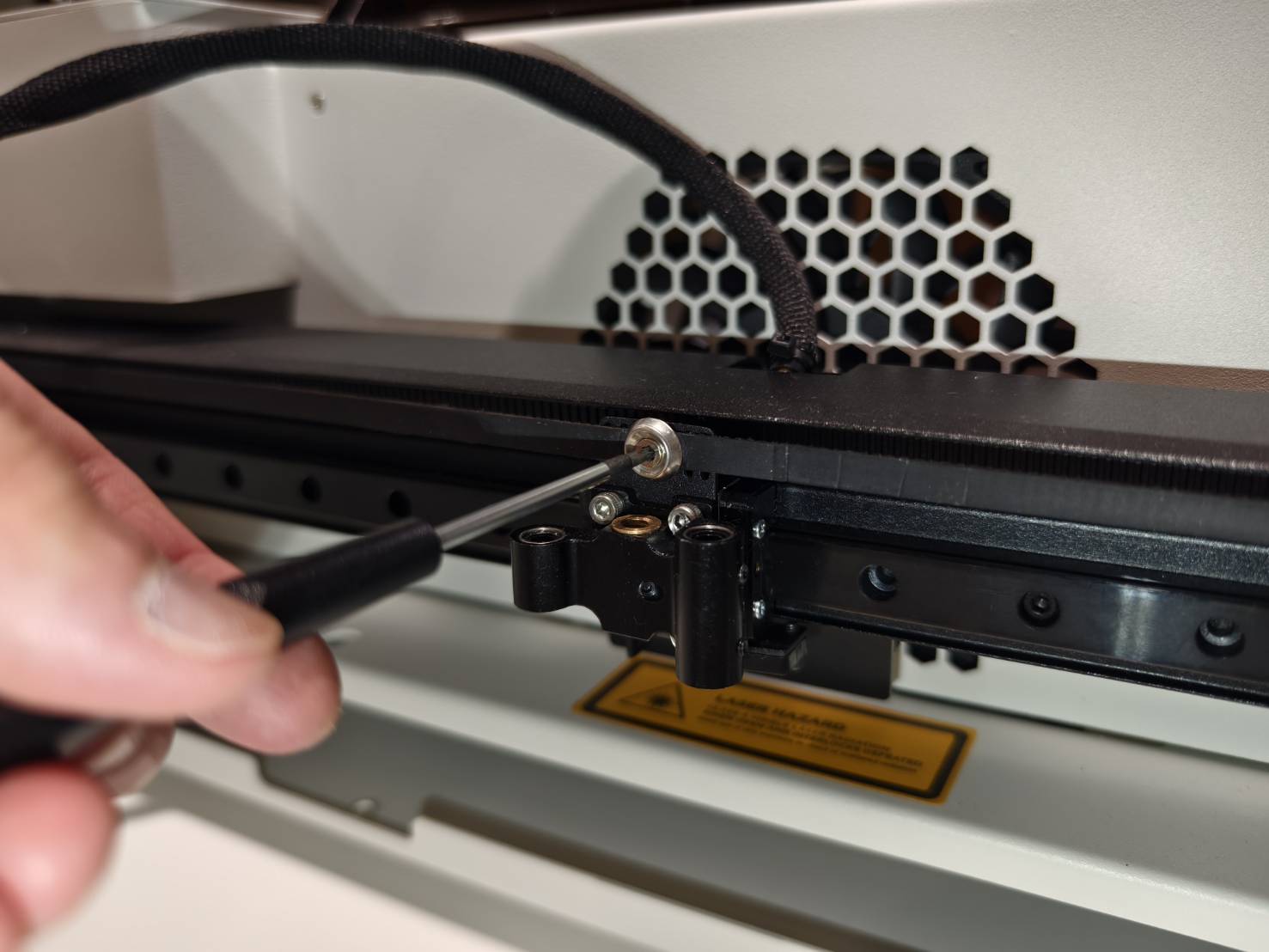

Torneu a cargolar el cargol de la corretja i assegureu-vos que la corretja estigui col·locada tal com es mostra al vídeo.
L'altre extrem de la corretja ha d'estar a l'interior de l'eix X.
Pas 21
Col·loqueu l'altre extrem de la corretja sobre la politja del motor de l'eix X.
(Utilitzeu la part posterior d'un tornavís per aplicar força sobre la corretja i empenyeu el suport del seient del mòdul per desplaçar la corretja. La corretja s'ha de col·locar gradualment sobre la politja del motor.)
Pas 22
Comproveu manualment si el moviment està sincronitzat i assegureu-vos que el costat dentat estigui orientat cap a l'interior. Si el moviment no està sincronitzat, torneu a Pas 18 per verificar si la instal·lació s'ha realitzat correctament.
Pas 23
Restaureu la posició del bastidor superior.
Tingueu en compte que els forats de cargol marcats han d'estar orientats cap a l'àrea de treball.
Restauració del bastidor:
Pas 24
Cargola els cargols laterals.
Pas 25
Gira la màquina. Cargola tots els cargols de la part inferior.
Tingues en compte que el peu i el cargol marcats han d'estar en una posició propera als ports USB.
Suggeriment:
És millor no estrènyer completament els cargols al principi, ja que alguns cargols podrien estar desalineats i no es podrien col·locar. Per tant, es recomana estrènyer tots els cargols després d'haver-los instal·lat tots.
Pas 26
Gira la màquina. Mou el seient del mòdul per comprovar si es pot moure lliurement.
|
|
Pas 27
Intenta afluixar el cargol del peu de goma proper als ports USB i torna a provar de moure el seient del mòdul.
Pas 28
Mantén el suport al seu lloc i gira el pern del mig en sentit contrari a les agulles del rellotge per instal·lar el suport amb el motor de l'eix Z.
Pas 29
Aplica els adhesius negres a la part superior dels eixos. Si els adhesius no estan disponibles, omet aquest pas ja que són opcionals.
Pas 29.1
Instal·la el coixinet a la part superior del pern. Si no disposes d'aquest coixinet, omet aquest pas.
Pas 30
Torneu a instal·lar el marc superior del seient del mòdul. (Cargol hexagonal d'1,5 mm * 4 unitats)
Pas 31
Col·loqueu la base sobre una taula, assegurant-vos que les espigues sobresurtin lleugerament de la superfície de la taula.
Pas 31.1
Aixequeu la màquina amb un lleuger angle per alinear les metxes de l'extrem frontal de la màquina amb les espigues de la base. Inseriu les espigues i, a continuació, col·loqueu la màquina sobre la superfície de la taula.
Pas 31.2
Torneu a cargolar aquests cargols per fixar la base.
Pas 32
Torneu a instal·lar el tub d'aire.
Pas 33
Torneu a instal·lar la molla a la corretja de l'eix X.
Pas 34
Torneu a connectar aquests cables.
