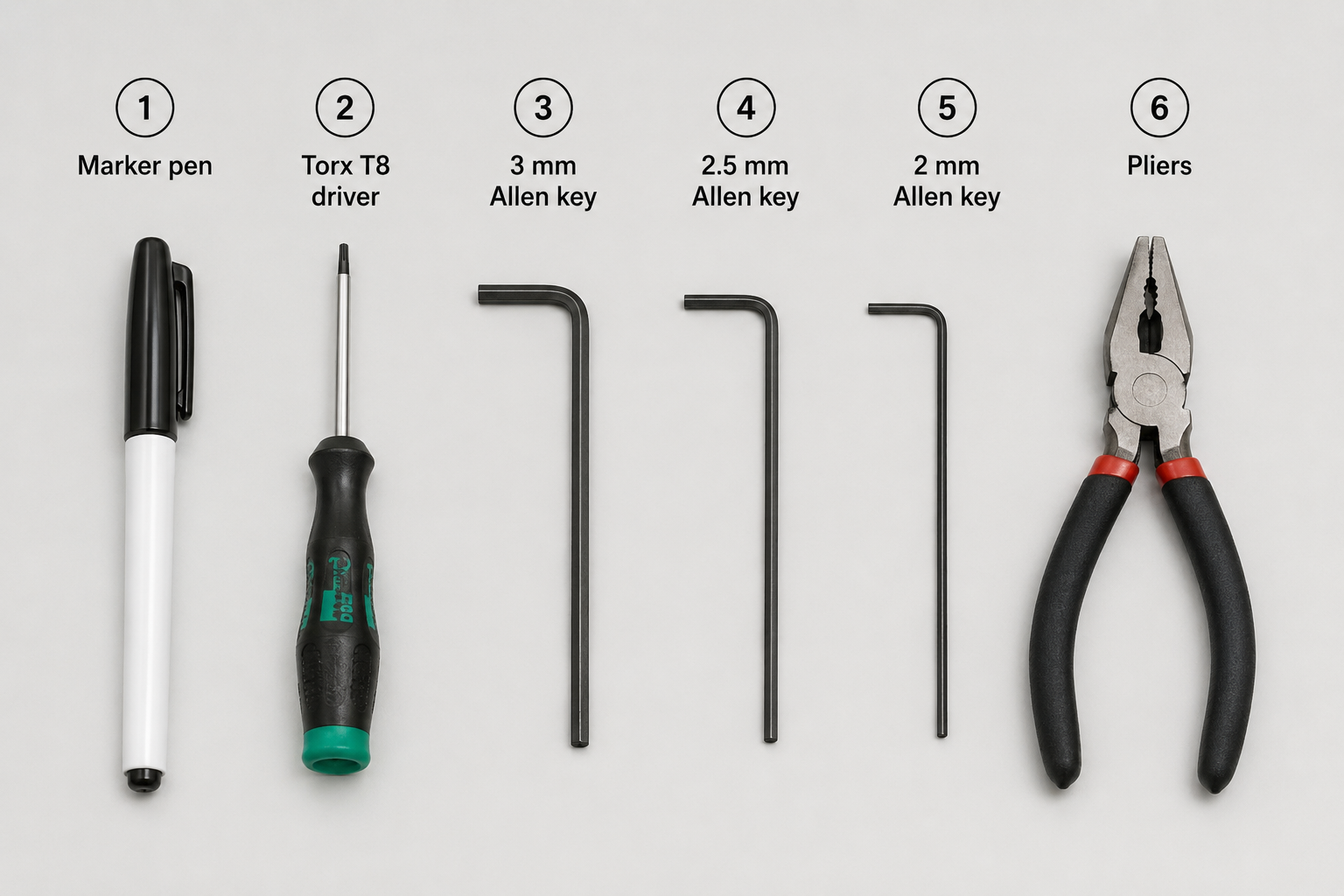

Eines
| 1 | Retolador |
| 2 | Tornavís Torx T8 |
| 3 | Clau Allen de 3 mm |
| 4 | Clau Allen de 2,5 mm |
| 5 | Clau Allen de 2 mm |
| 6 | Alicates |
Pas 1
Apagueu la màquina i desconnecteu el cable d'alimentació.
Gireu la màquina per veure la part inferior.
Pas 2
Marqueu el peu de goma i el cargol que estan a prop del port USB.
L'objectiu de marcar-los és que el cargol d'aquest peu serà més curt que els altres i ha d'estar en la mateixa posició.
Pas 3
Descargoleu aquests cargols inferiors.
(Cargol T8 x 6 unitats i cargol hexagonal de 3 mm x 4 unitats)
Pas 4

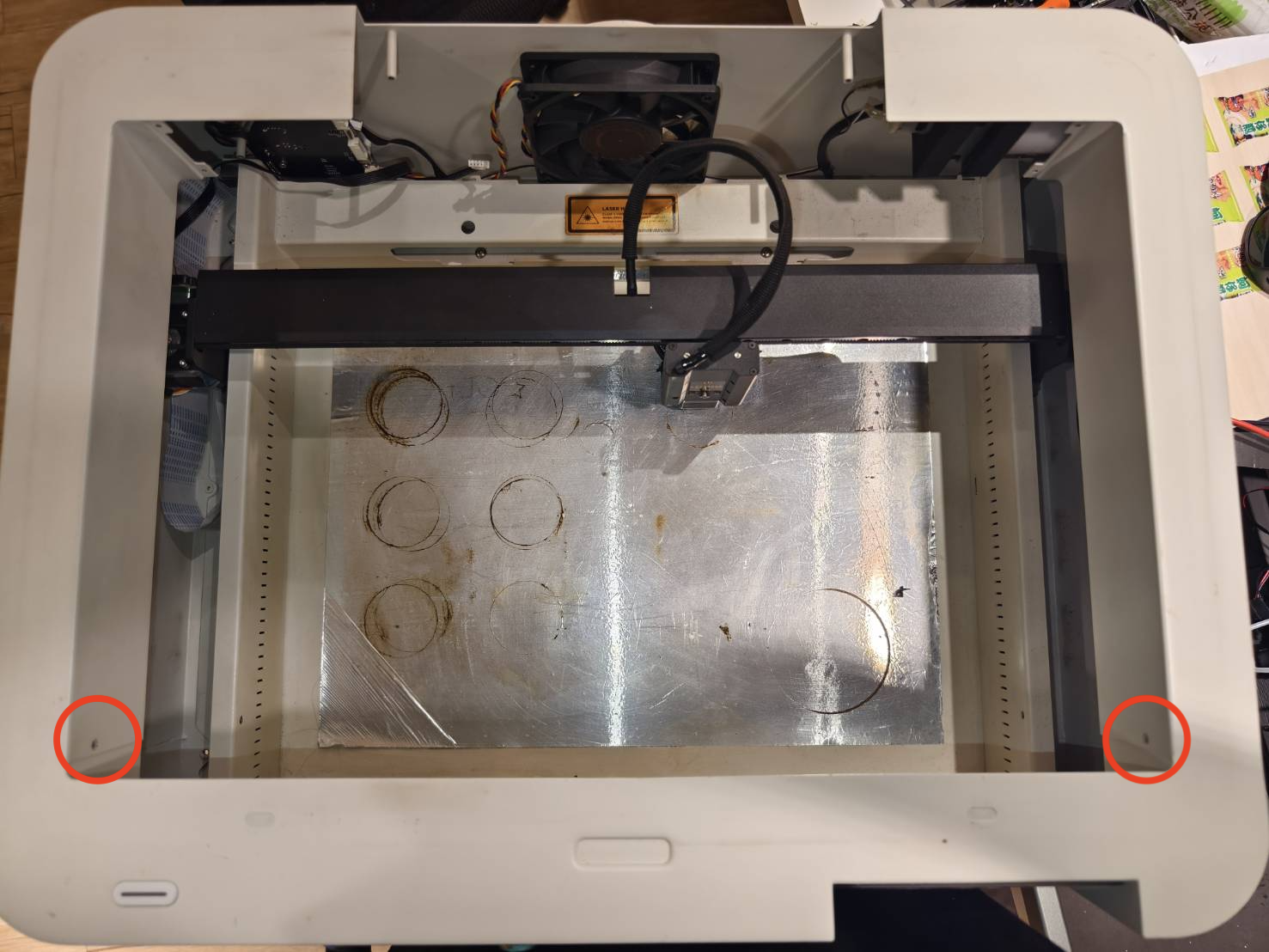

Gireu la màquina i traieu els cargols laterals. (Cargol T8 x 2 unitats)
Pas 5
Marqueu els forats dels cargols a ambdós costats amb el bolígraf.
Aquesta marca ajuda a assegurar l'orientació correcta durant el remuntatge. Els costats marcats han d'estar orientats cap a l'àrea de treball.
Pas 6
Traieu els cargols. Cargol T8 x 8 unitats (La placa i la coberta de la porta estan connectades.)
Pas 7
Moveu la placa i la coberta de la porta una mica cap endavant.
Pas 8

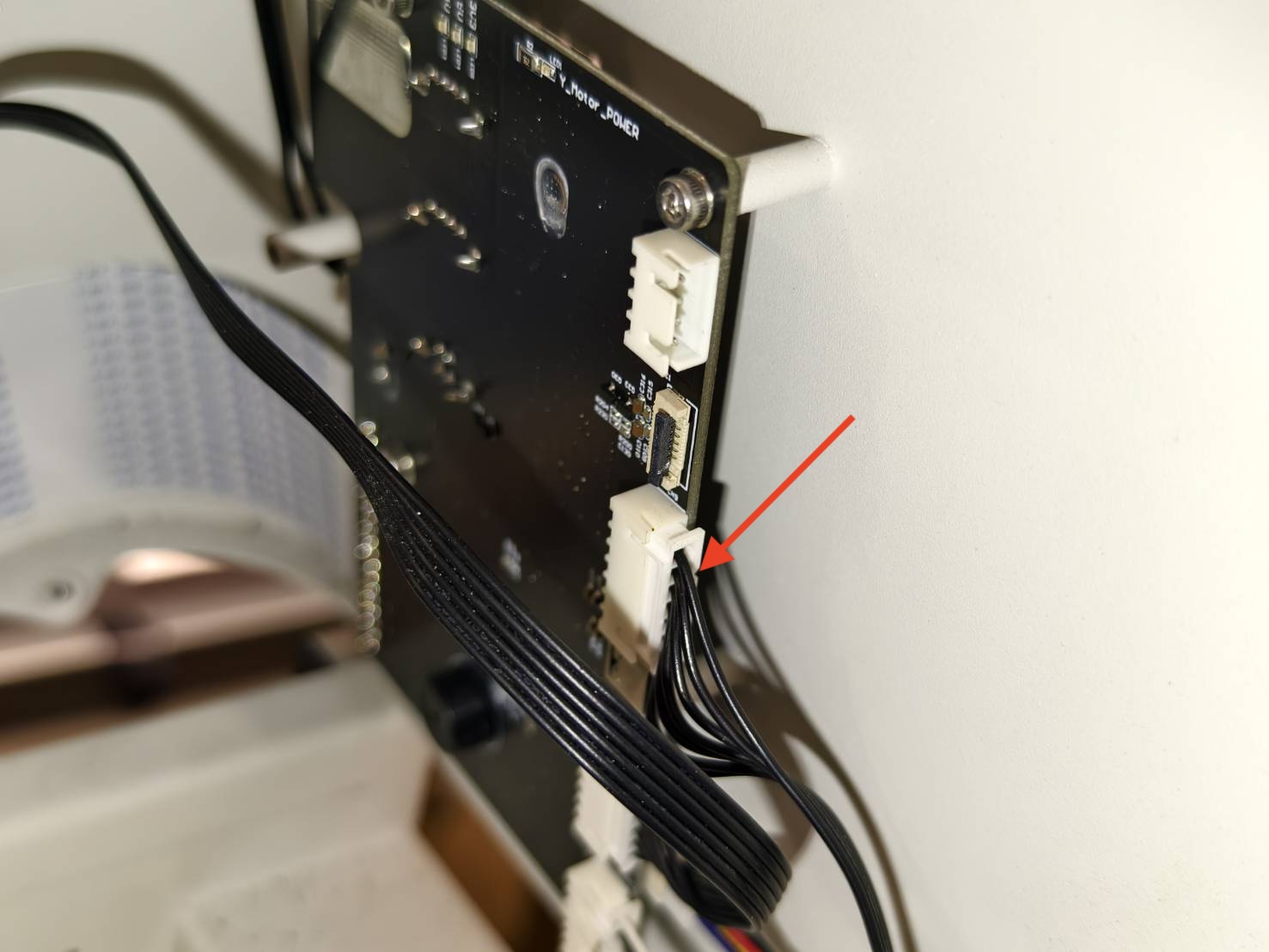

Traieu el cable del motor de l'eix Y. (És més fàcil treure el cable de la càmera després de treure aquest cable.)
Pas 9
Traieu el cable de la càmera.
Tingueu en compte que hi ha un clip que bloqueja el cable. Obriu el clip per treure el cable de la càmera.
Clip bloquejat:
Clip desbloquejat:
Estireu el cable:
Pas 10
Retireu la placa i la coberta de la porta.
Pas 11

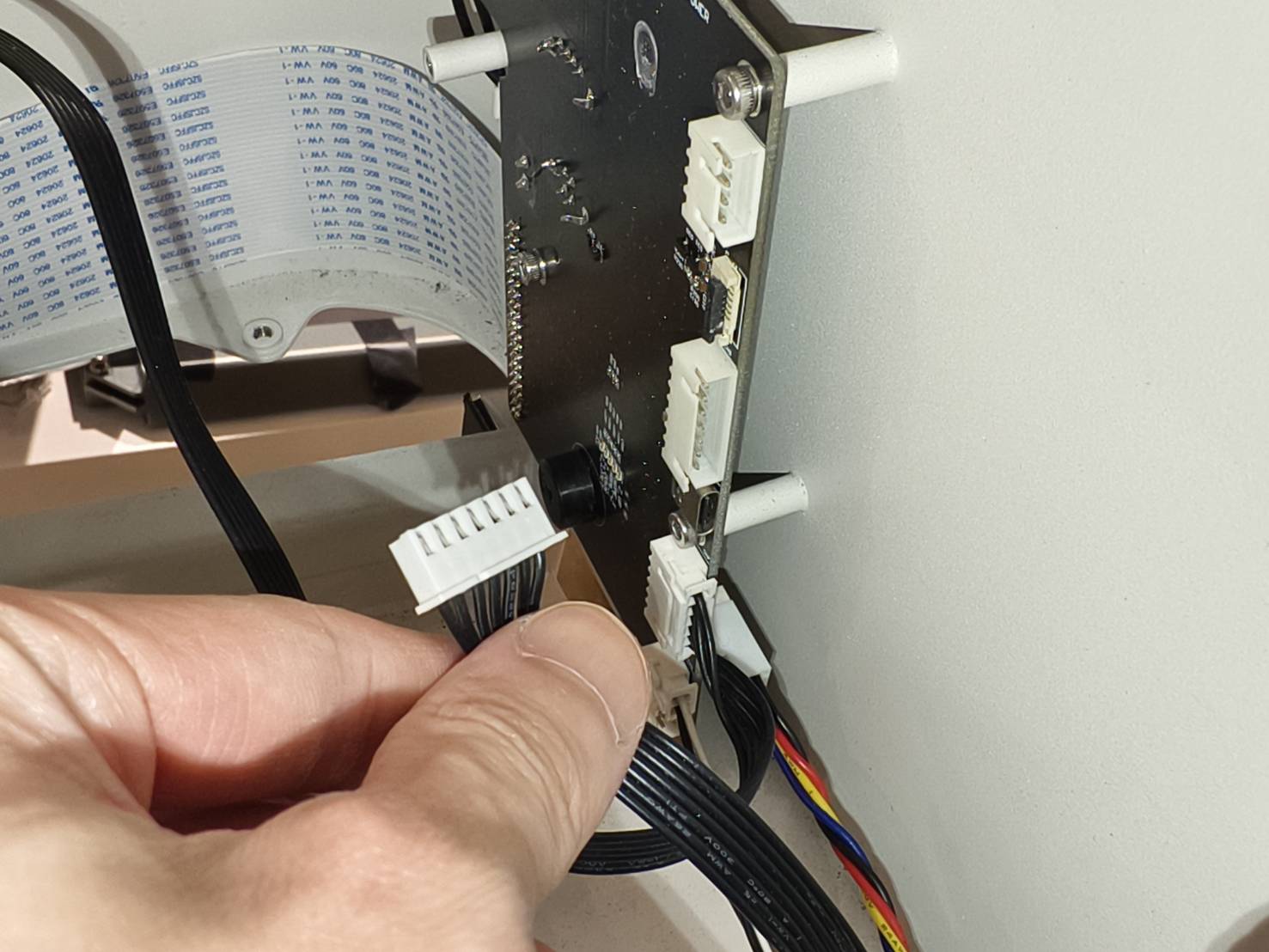

Desconnecteu el cable de 7 pins.
Pas 12
Aixequeu la part posterior del xassís superior i recolzeu-lo sobre el xassís inferior.
Pas 13
Localitzeu l'eix Y i separeu l'acoblador i l'eix. (Cargol hexagonal de 2mm x 4 unitats)
Pas 14
Afluixeu el suport del rail i aparteu-lo. (Cargol hexagonal de 3mm x 3 unitats)
(Aquest suport bloquejarà un cargol del motor de l'eix Y.)
Pas 15
Retireu el motor de l'eix Y del sistema. (Cargols hexagonals de 2,5mm x 4 unitats)
Pas 16
Retireu l'acoblador del motor de l'eix Y.
(Utilitzeu unes alicates si l'acoblador està encallat a l'eix del motor de l'eix Y.)
Pas 17
Fixeu l'acoblador a l'eix del nou motor de l'eix Y. (Cargols hexagonals de 2,0mm x 2 unitats)
Pas 18
Instal·leu el nou motor de l'eix Y. (Cargols hexagonals de 2,5mm x 4 unitats)
Pas 19
Fixeu l'acoblador a l'eix llarg. (cargols hexagonals de 2,0 mm x 2 unitats)
Pas 20
Cargoleu el suport del rail. (cargol hexagonal de 3 mm x 3 unitats)
Pas 21
Munteu la corretja a la politja.
(Podeu utilitzar la part posterior d'un tornavís o el dit per guiar la corretja cap a la politja mentre moveu lentament el capçal làser. La corretja s'hauria d'enrotllar gradualment a la politja del motor.)
Pas 22
Col·loqueu el xassís superior a la configuració original. Assegureu-vos que tots dos cables, el cable de 7 pins i el cable del nou motor de l'eix Y, estiguin dirigits cap amunt.
Moveu suaument el capçal làser i comproveu que es mogui amb suavitat, especialment per a l'eix Y.
Si no és així, aixequeu de nou la part posterior (Pas 12) i comproveu la corretja de l'eix Y o l'acoblador des de Pas 18 to Pas 21.
Pas 23
Torneu a instal·lar els cargols laterals (cargol T8 x 2 unitats). Assegureu-vos que el costat marcat estigui dins de l'àrea de treball.
Pas 24
Gireu la màquina. Cargoleu tots els cargols de la part inferior.
Tingueu en compte que el peu de goma marcat i el cargol més curt s'han de tornar a instal·lar prop dels ports USB.
Suggeriment:
És millor no estrènyer completament els cargols al principi, ja que alguns cargols podrien estar desalineats i no poder-se estrènyer o inserir correctament als forats dels cargols. Per tant, es recomana estrènyer tots els cargols després que tots els cargols estiguin instal·lats.
Pas 25
Gireu la màquina i torneu a connectar el cable de 7 pins a la placa base.
Pas 26
Torneu a col·locar la placa i la coberta de la porta a la part superior de la màquina. Deixeu un espai per permetre que les mans hi puguin arribar.
Pas 27
Inseriu el cable de la càmera a la placa base.
Tingueu en compte que la superfície metàl·lica del cable de la càmera ha d'estar orientada cap a la placa base.
La superfície metàl·lica del cable de la càmera:
La superfície metàl·lica ha d'estar orientada cap a la placa base:
Inseriu el cable:
Bloquegeu el clip:
Pas 28
Inseriu el cable del motor.
Pas 29 - Empenyeu la placa cap enrere i cargoleu els cargols
Empenyeu la placa cap enrere i cargoleu els cargols. (cargol T8 x 8 unitats)
Pas 30

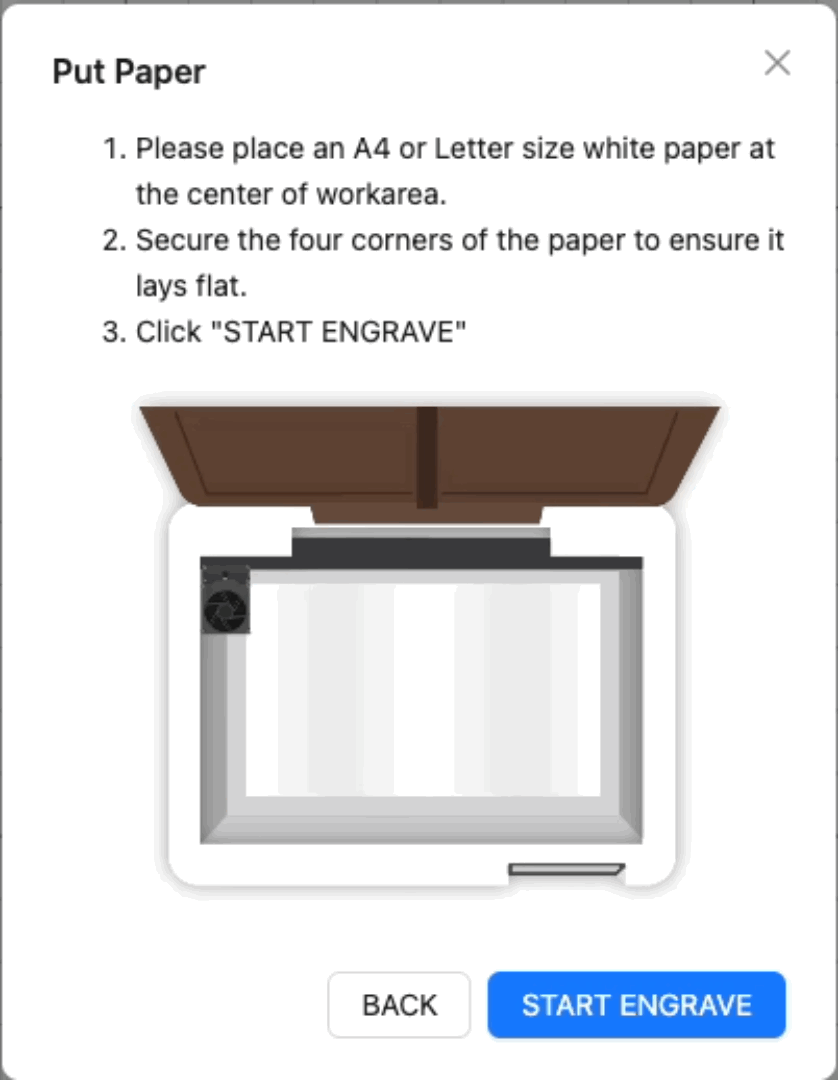

Un cop completats els passos anteriors, el motor de l'eix Y s'haurà substituït correctament. No obstant això, com que els passos han implicat moure la coberta de la porta i la càmera, realitzeu el calibratge de la càmera com a pas final abans de reprendre l'ús de la màquina.
Podeu consultar aquesta pàgina: Calibratge de la càmera
