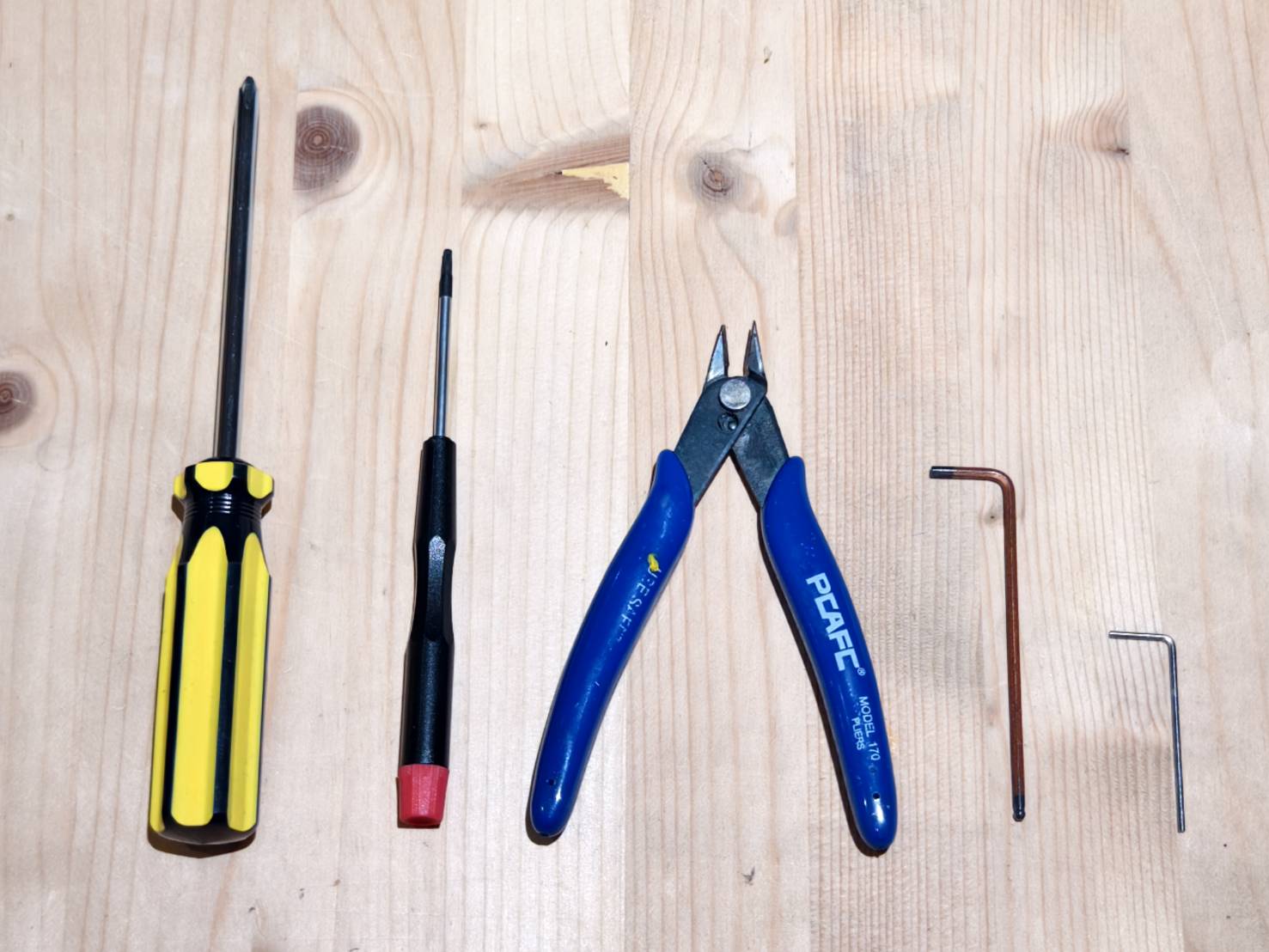

Eines
| 1 |
Tornavís Phillips |
| 2 |
Tornavís Torx T8 Tornavís |
| 3 |
Alicates de tall |
| 4 |
Clau Allen de 2,5 mm |
| 5 |
Clau Allen d'1,5 mm |
Pas 1

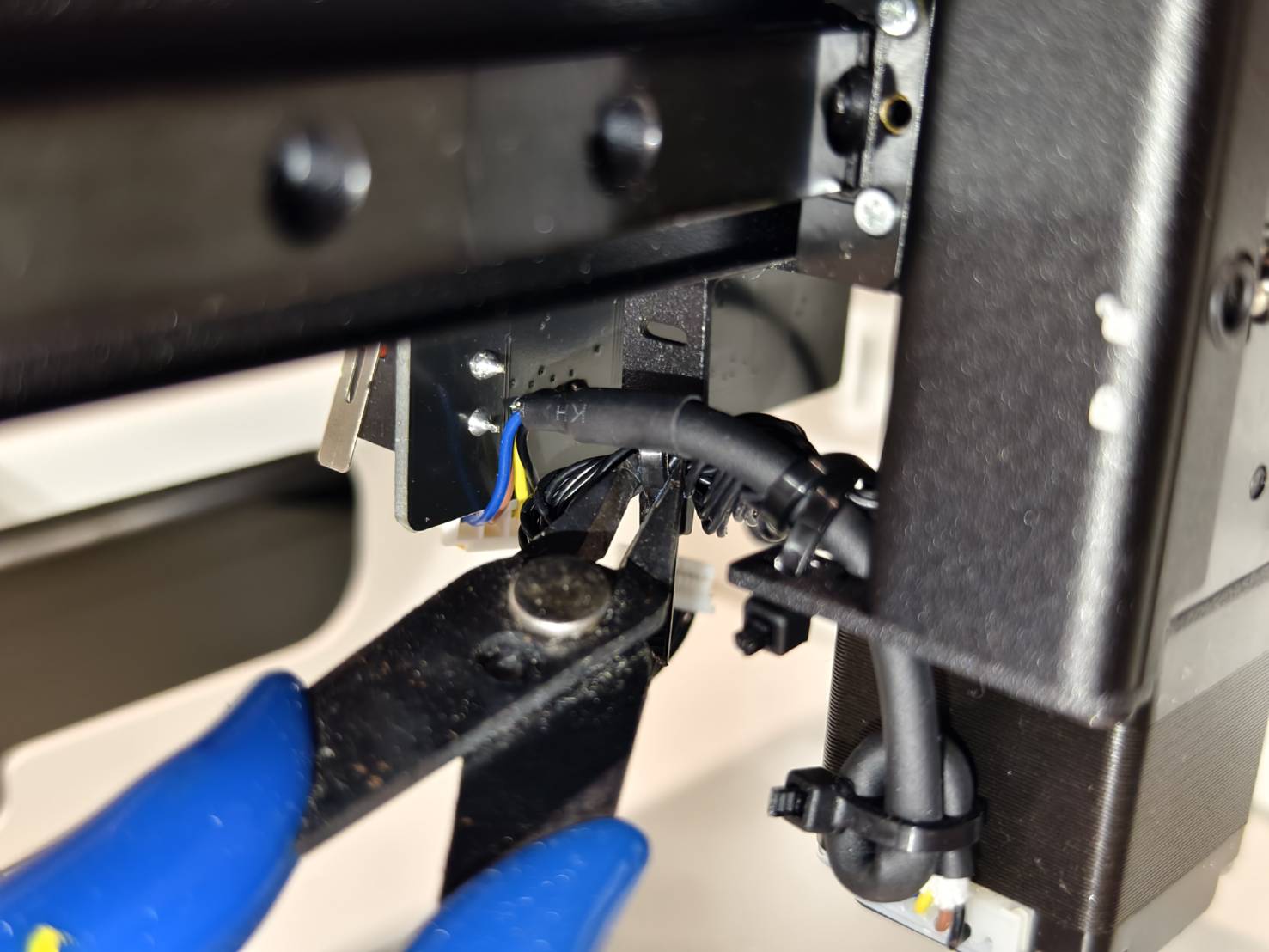

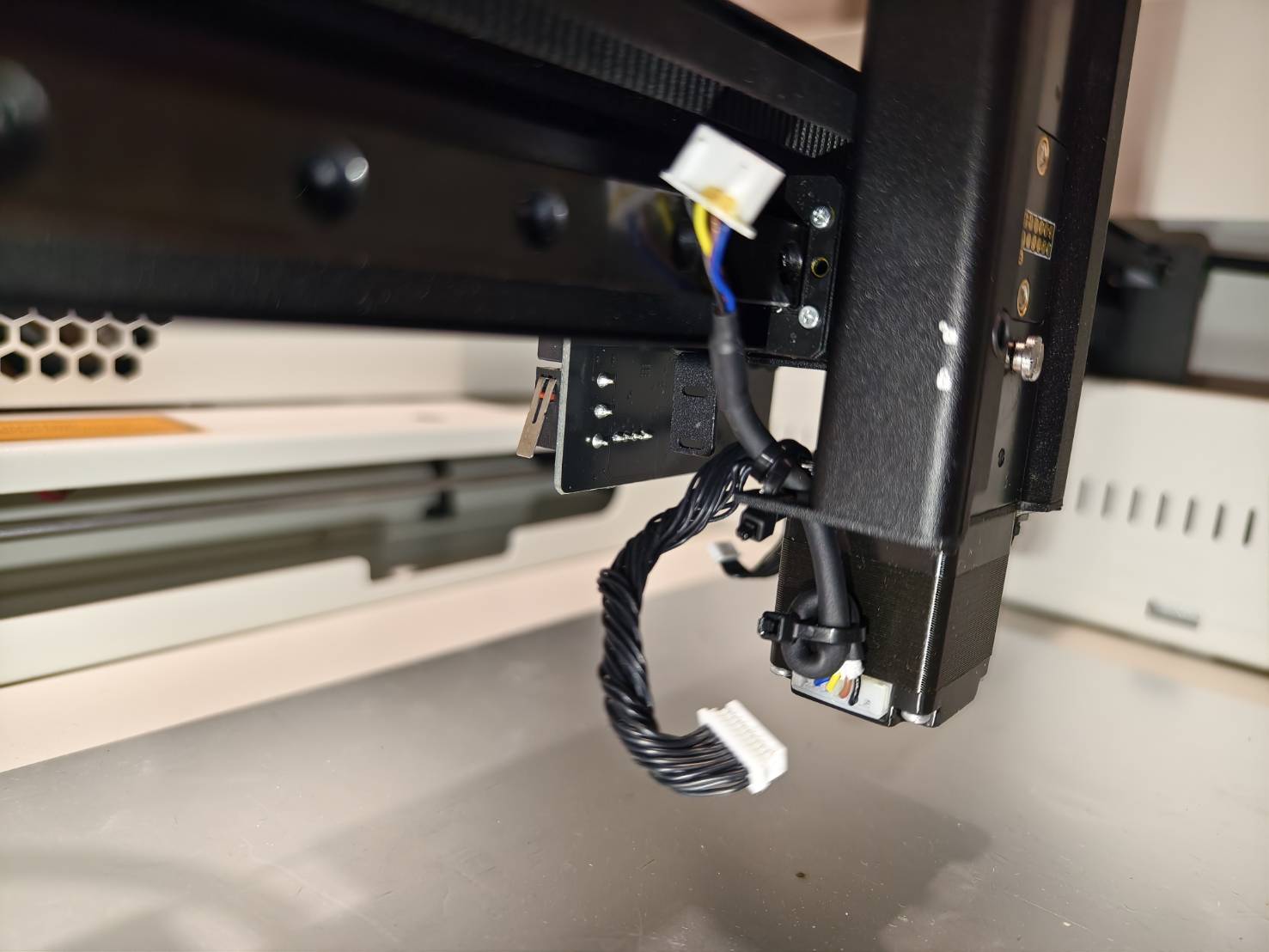

Desconnecteu els tres cables indicats a la imatge següent.
Pas 2
Feu servir una clau Allen per retirar la molla de tensió de la corretja de l'eix X.
Pas 3

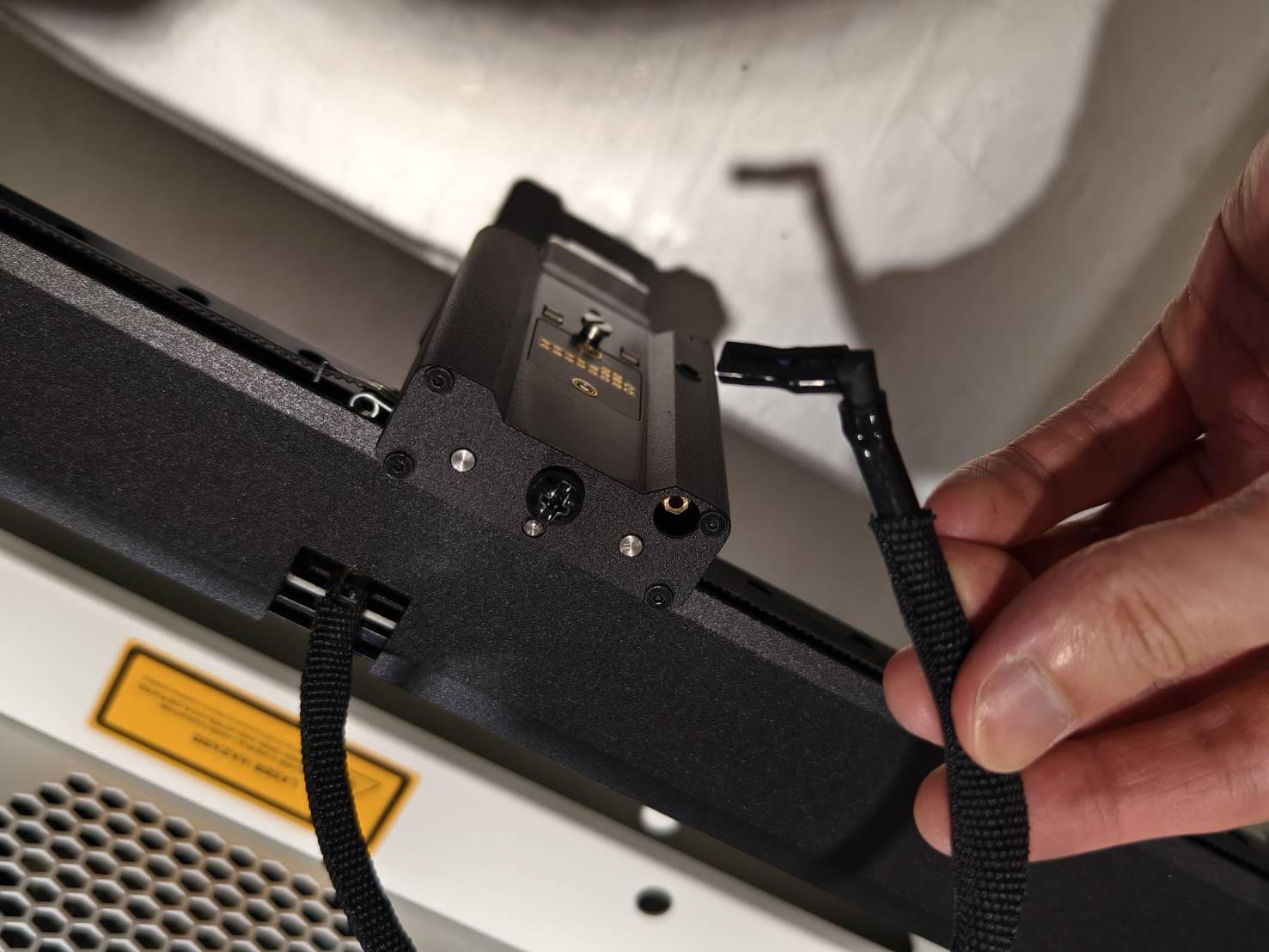

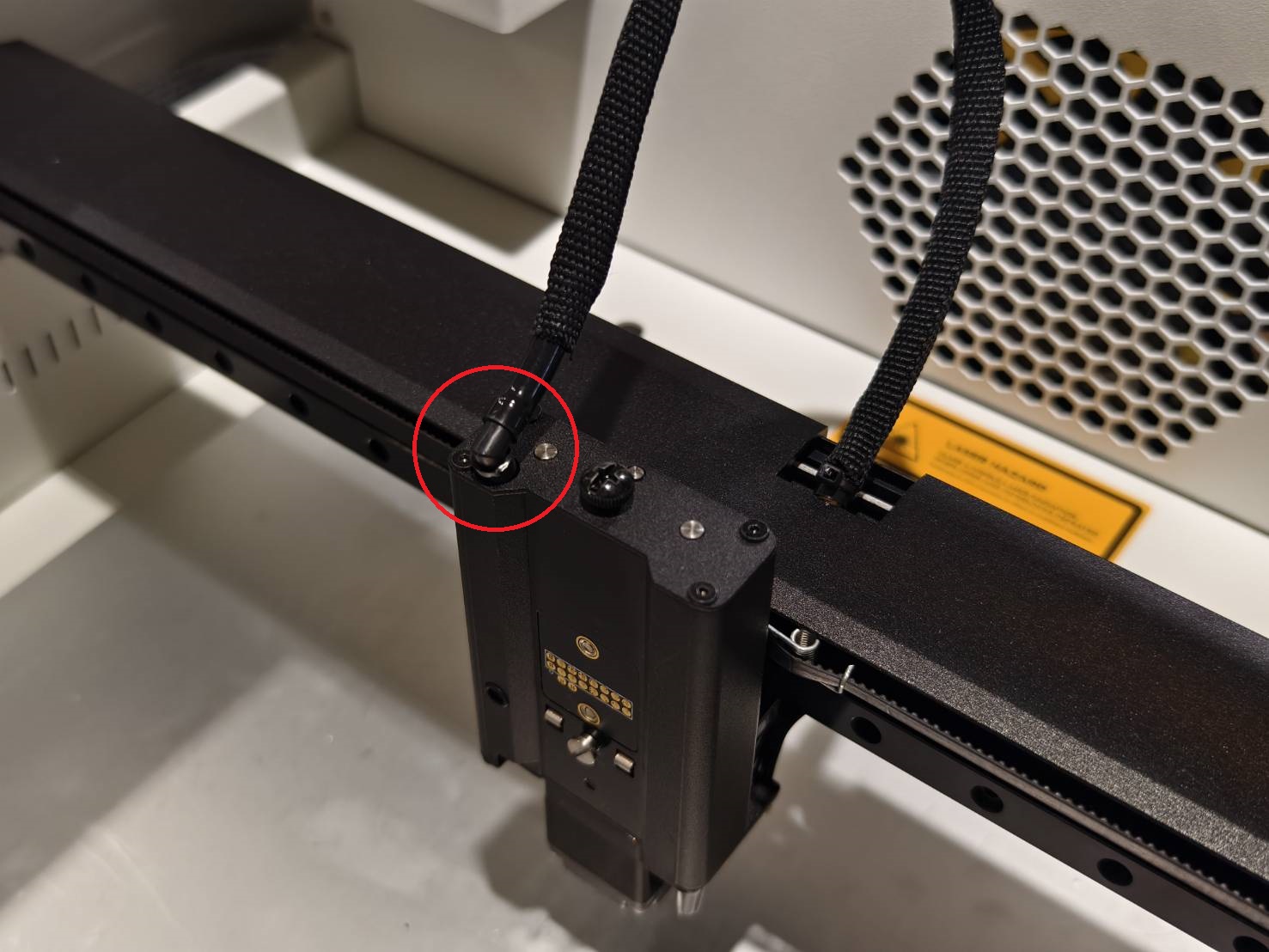

Separeu el tub d'aire amb la connexió en forma de L del suport del mòdul.
Pas 4

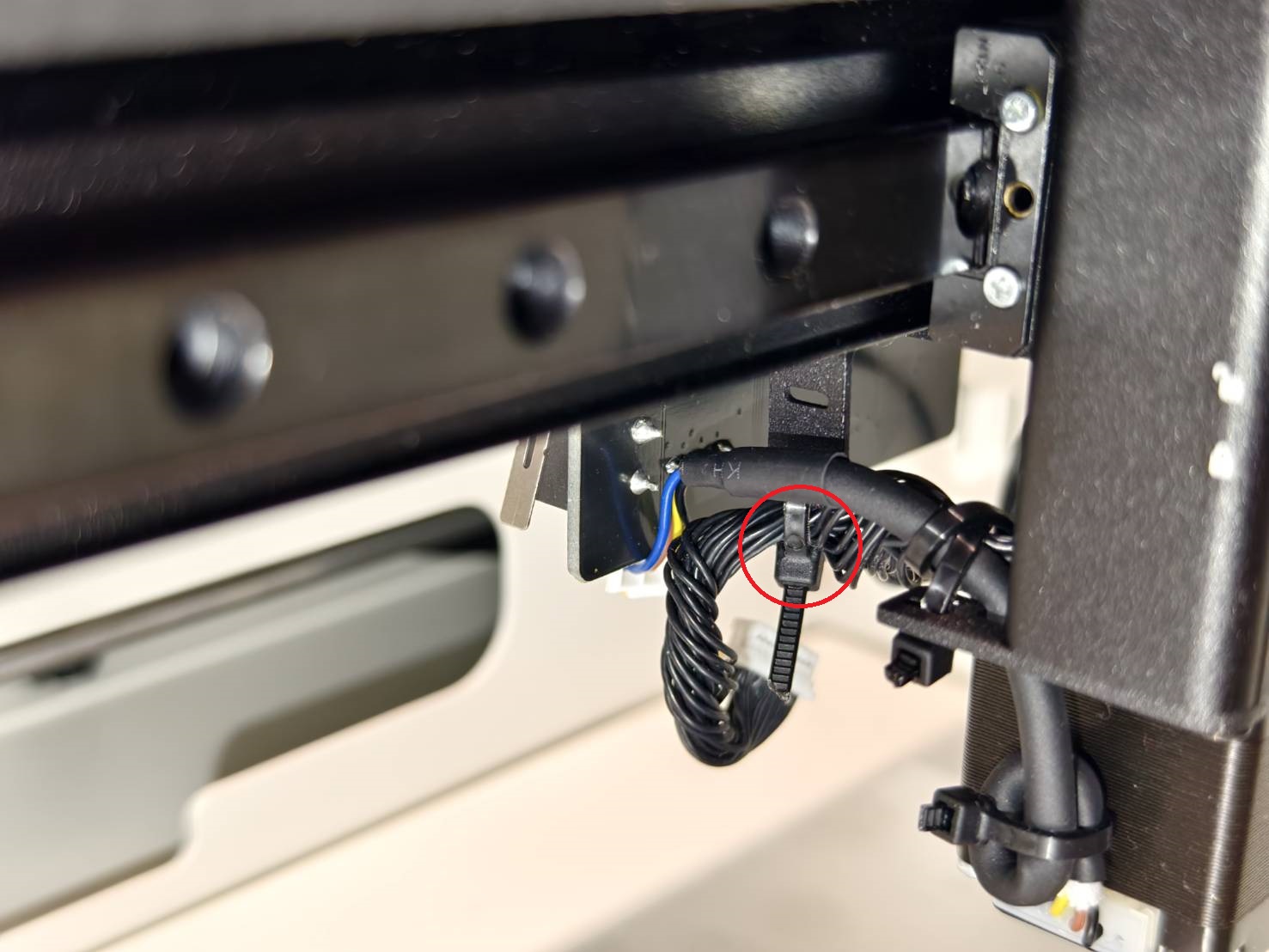

Talleu la brida que subjecta el cable de 20 pins a la part posterior del suport del mòdul.
Pas 5

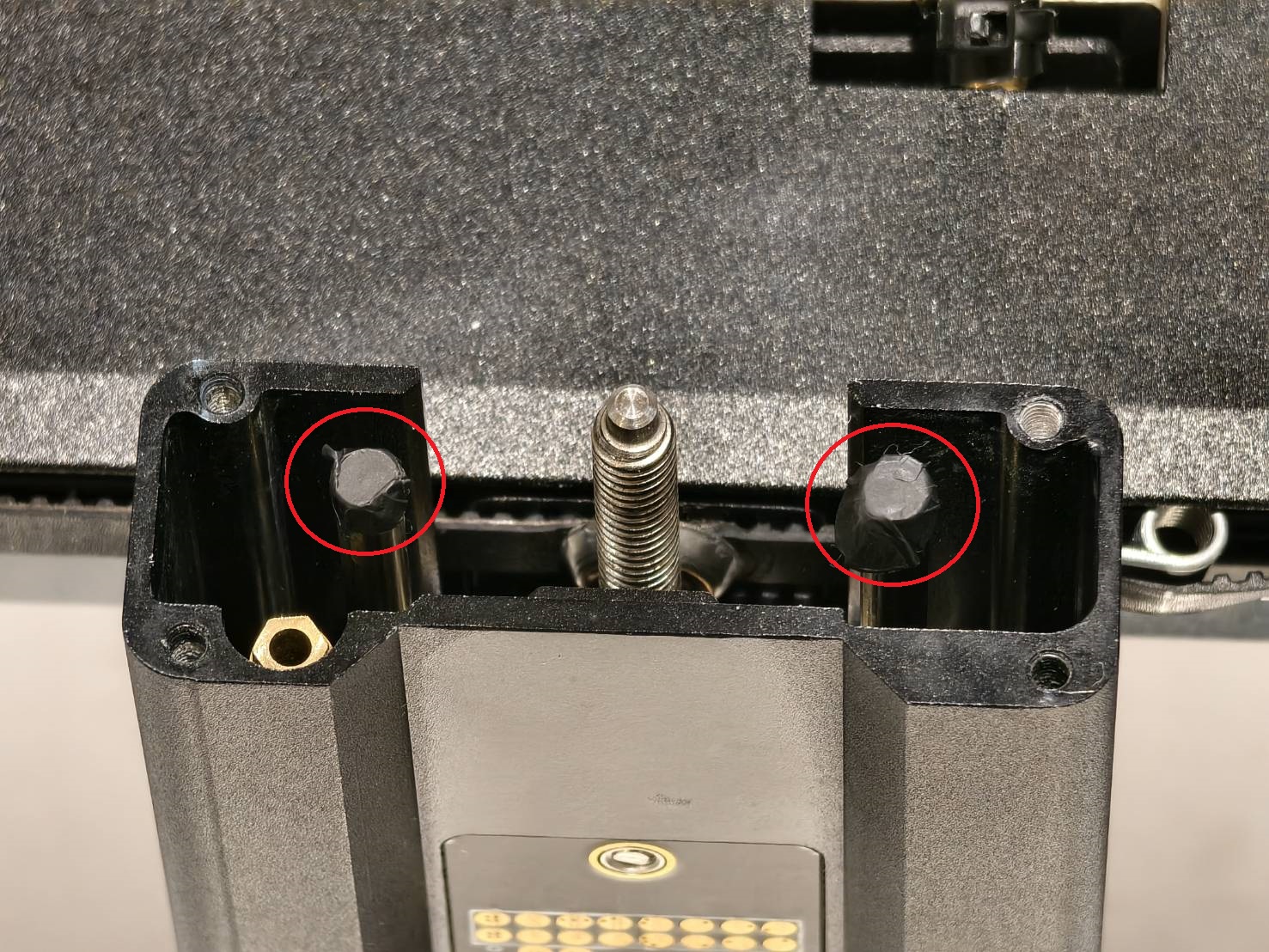

Desenrosqueu aquests dos cargols per retirar la base metàl·lica.
Pas 5.1
Retireu la base metàl·lica aixecant lleugerament la màquina i extraient-la directament.
Pas 6

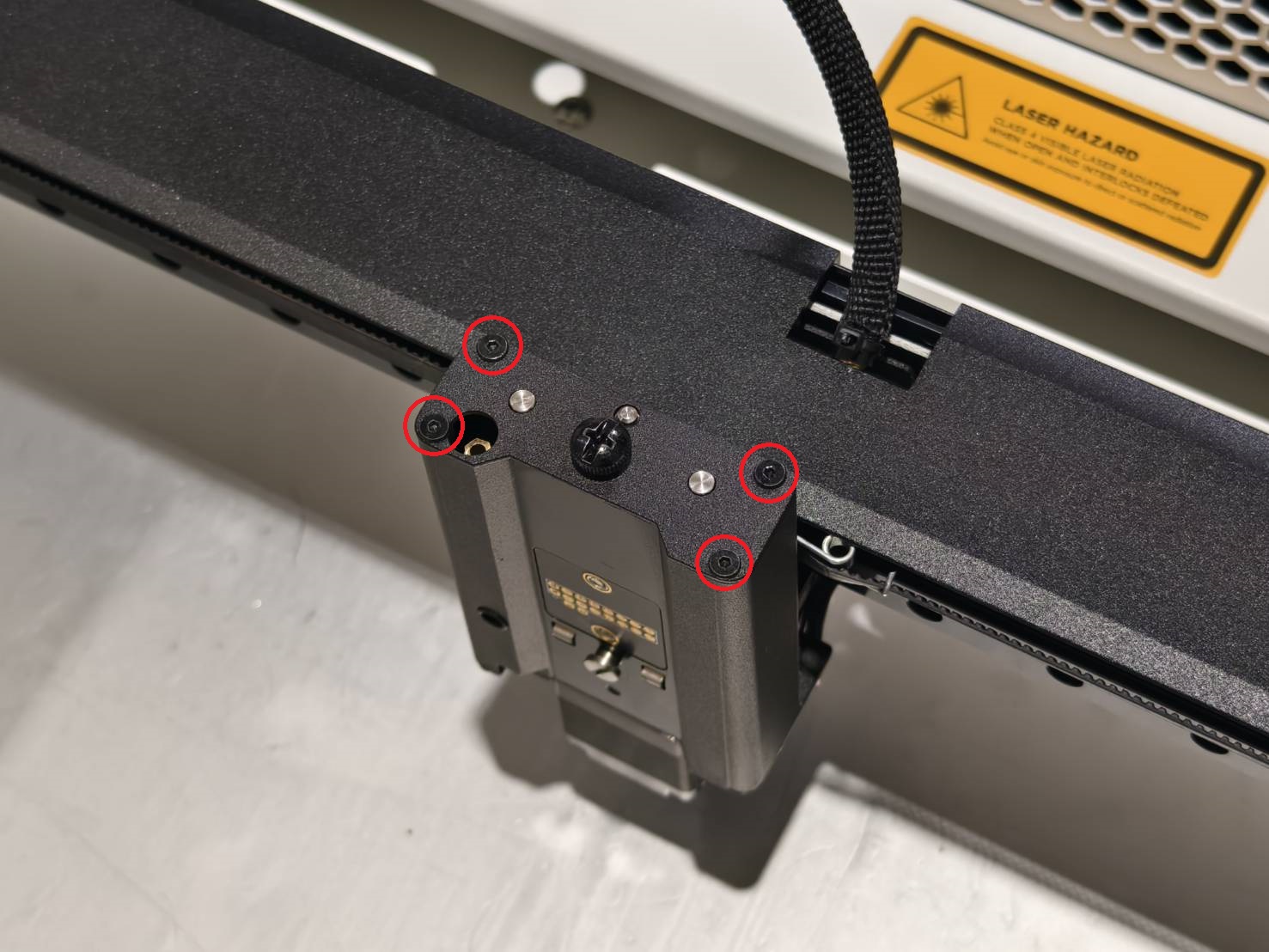

Retireu el marc superior del suport del mòdul. (4 cargols hexagonals d'1,5 mm)
Pas 7

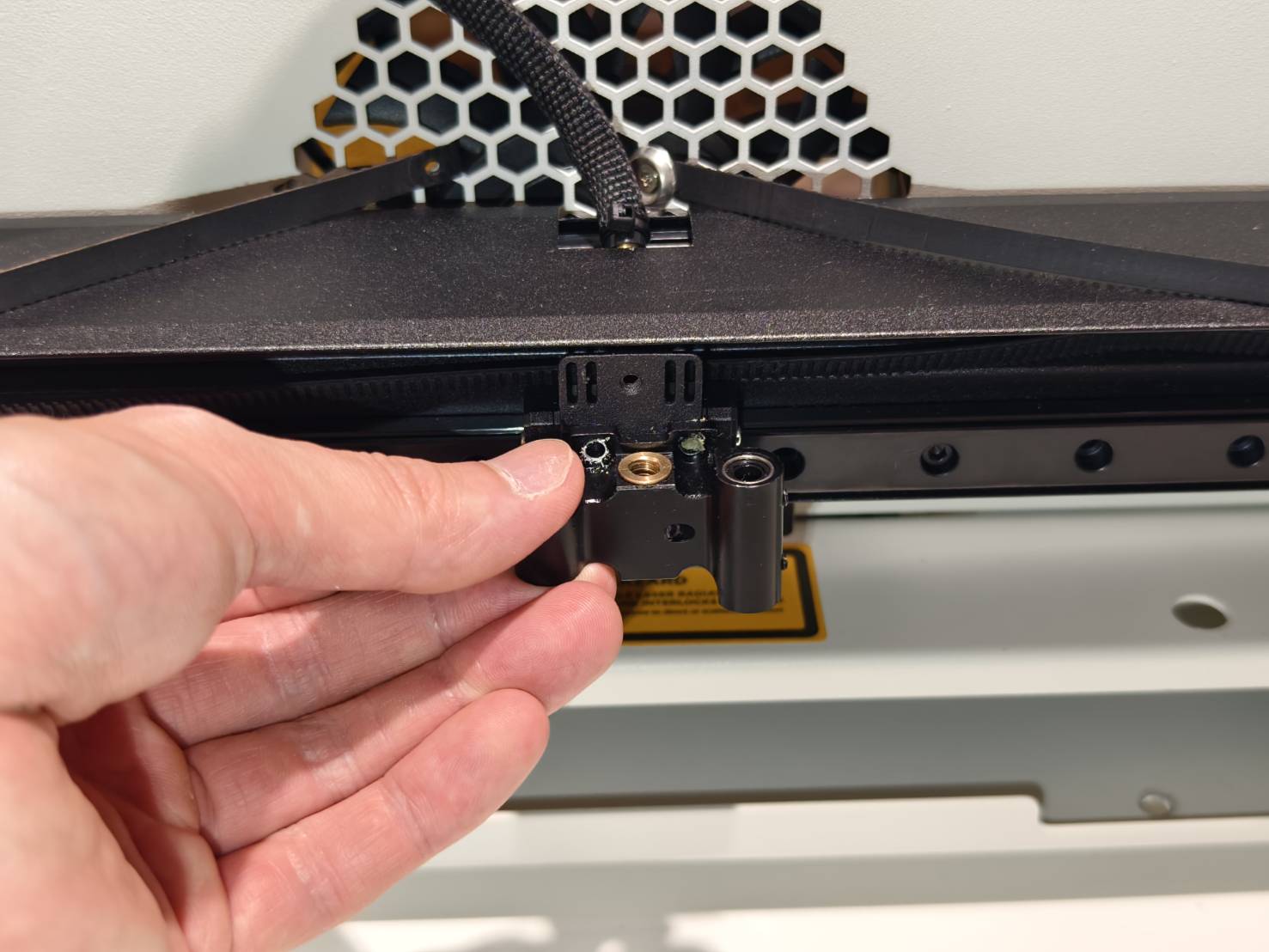

Retireu les dues etiquetes negres de la part superior dels eixos.
Si la vostra màquina no té les etiquetes com es mostra a la imatge següent, passeu directament al Pas 8.
Pas 8

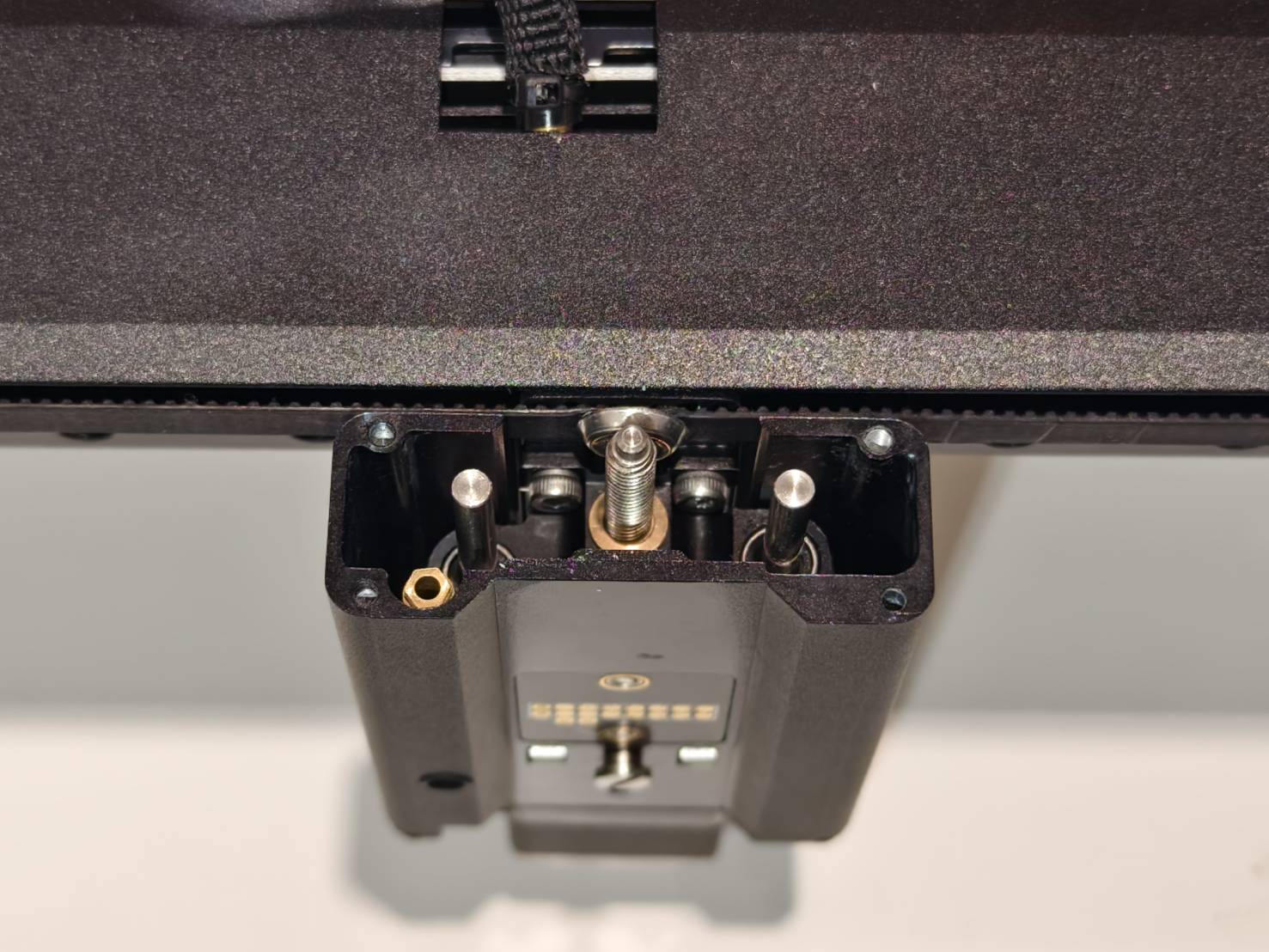

Gireu el pern central en sentit horari per retirar tot el suport amb el motor de l'eix Z.
Pas 9

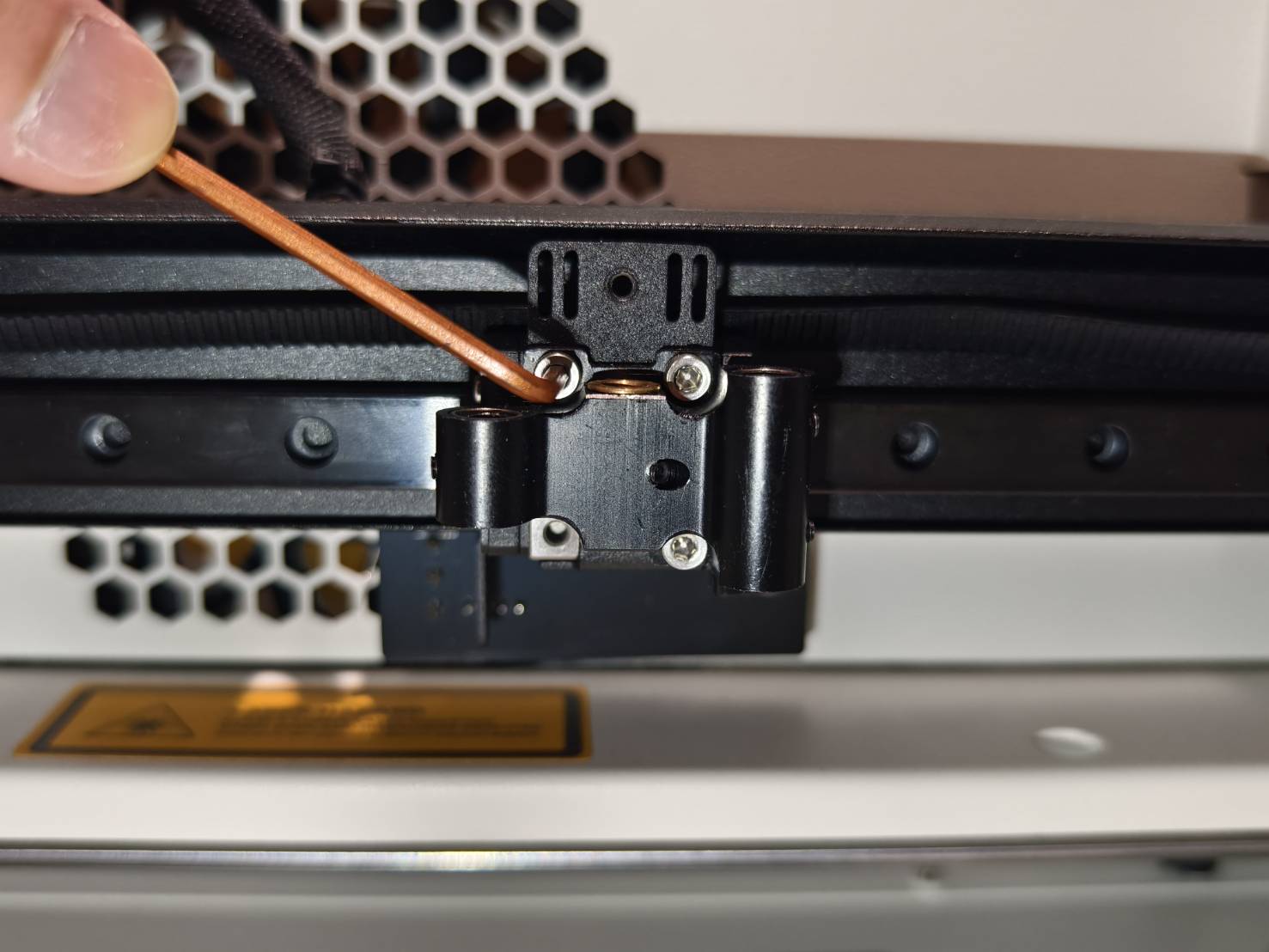

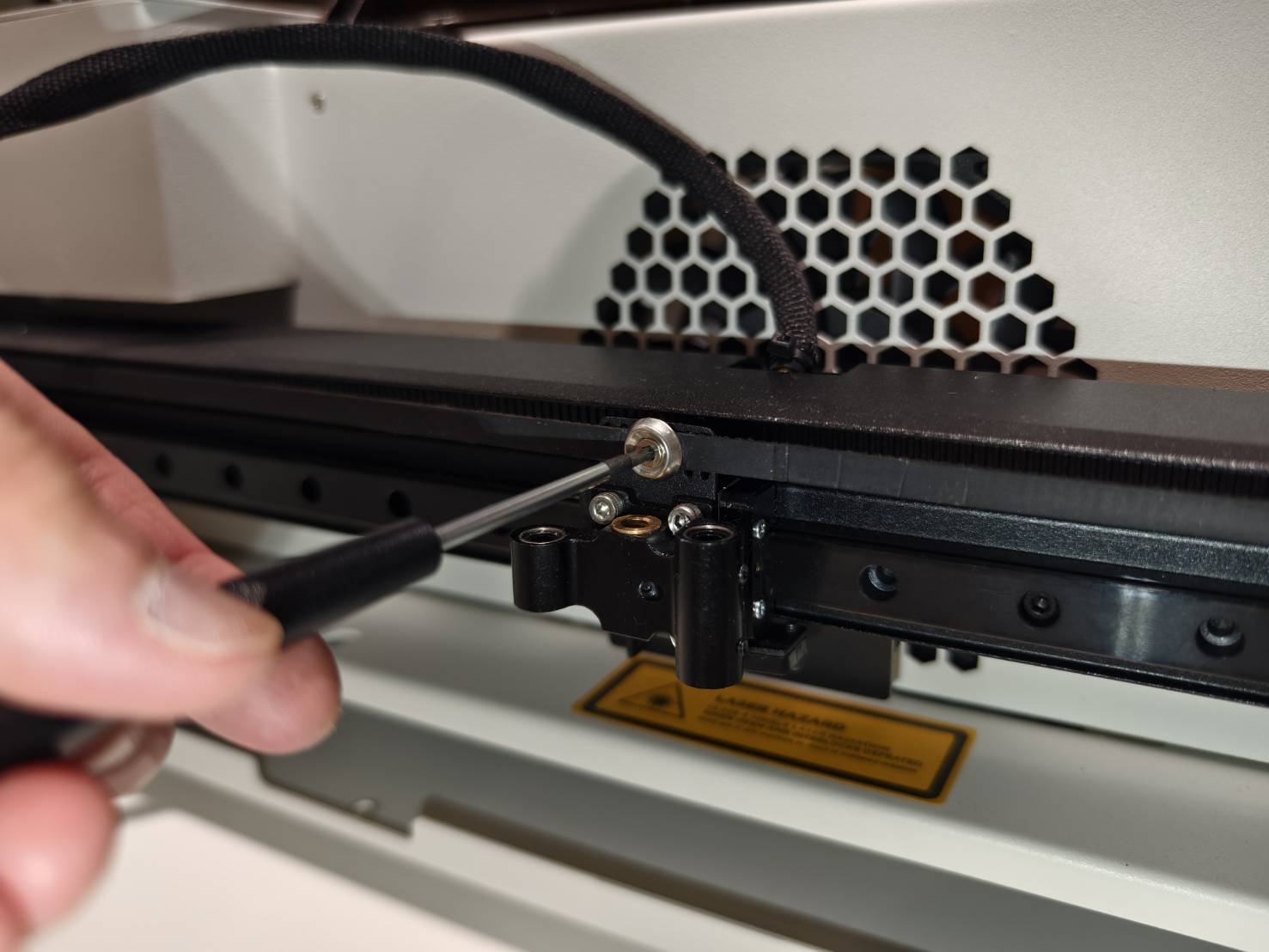

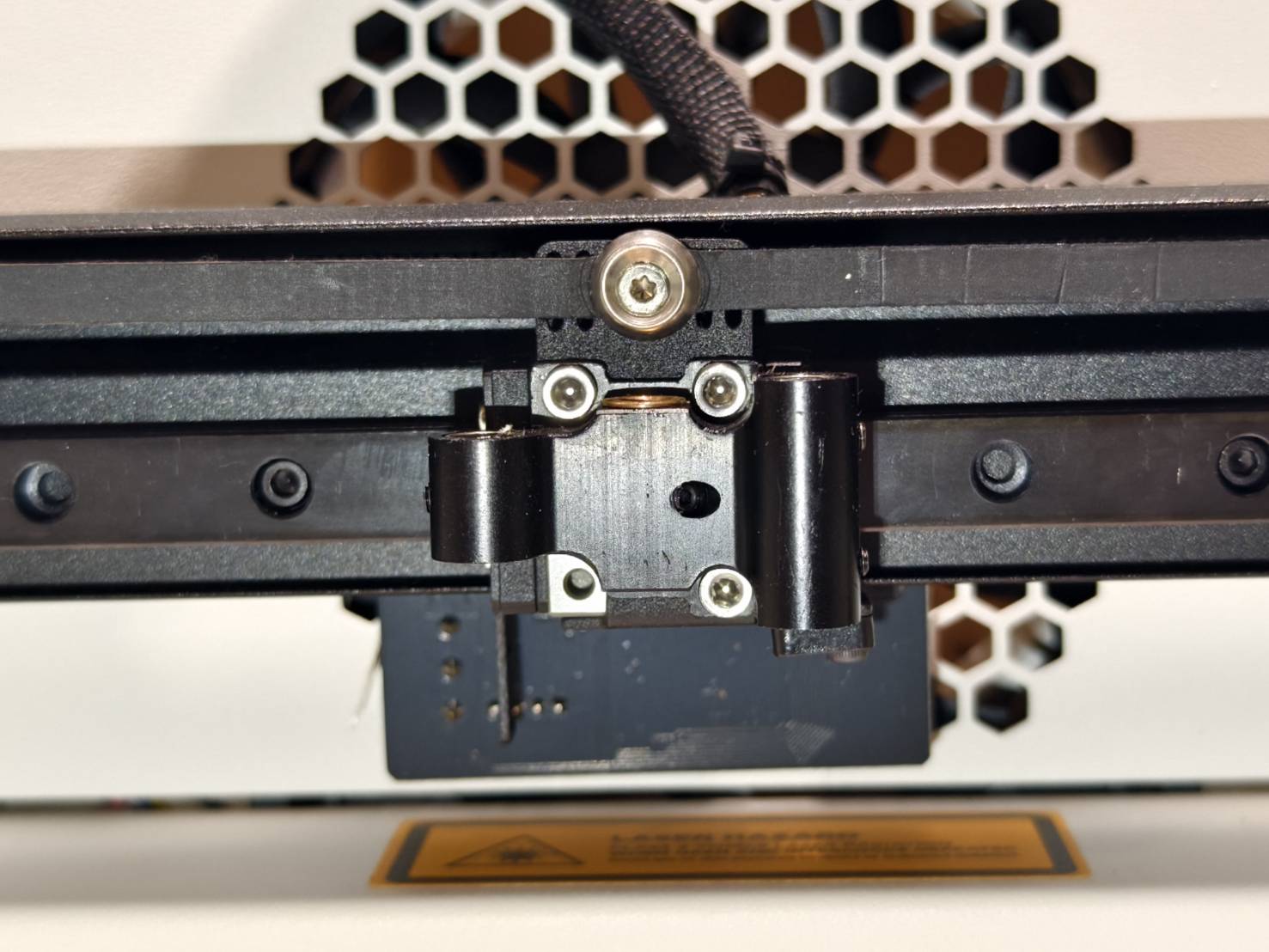

Desenrosqueu el cargol de la corretja. Manteniu la corretja subjecta mentre ho feu per evitar que es desprengui.
Pas 9.1

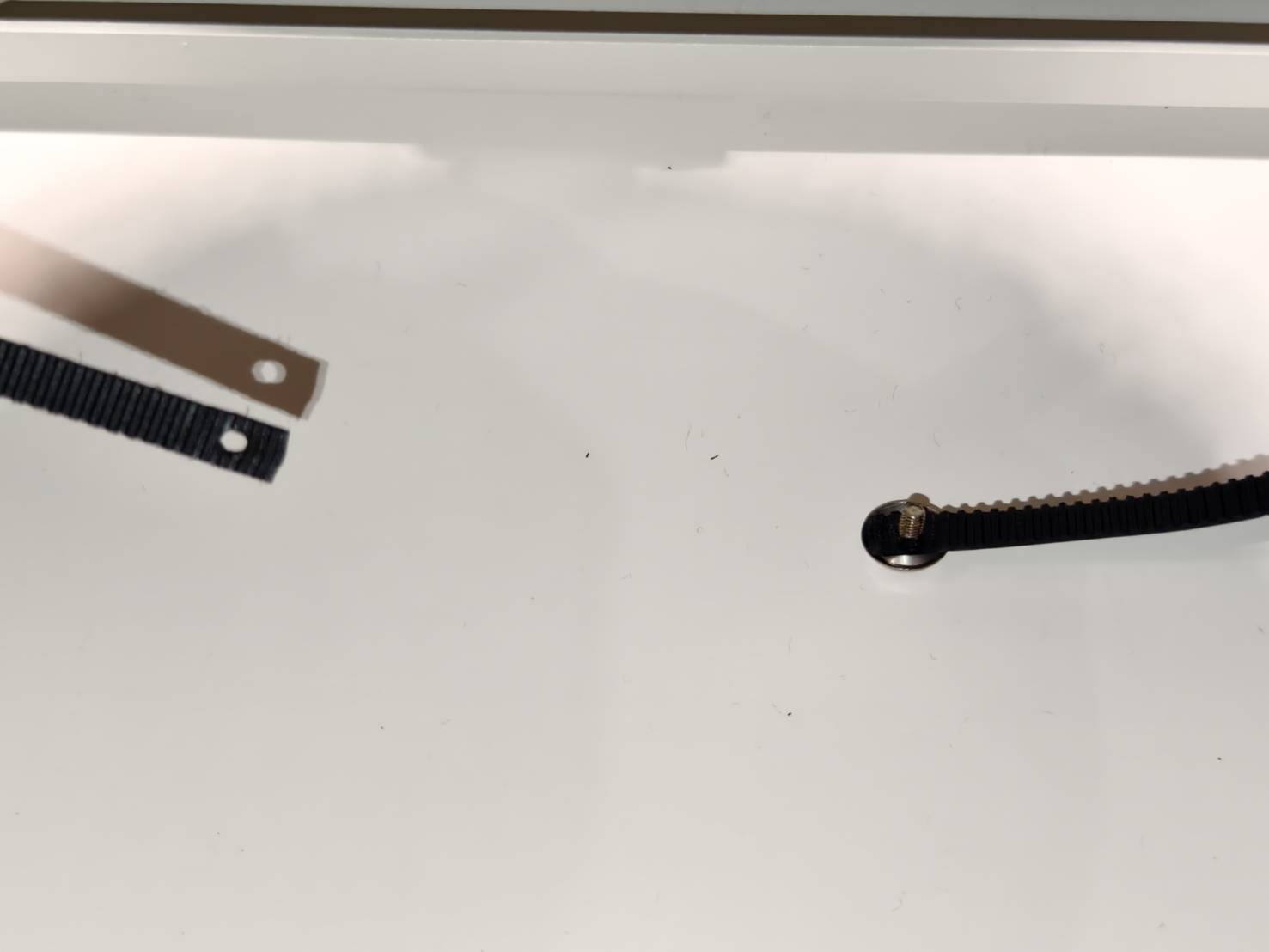

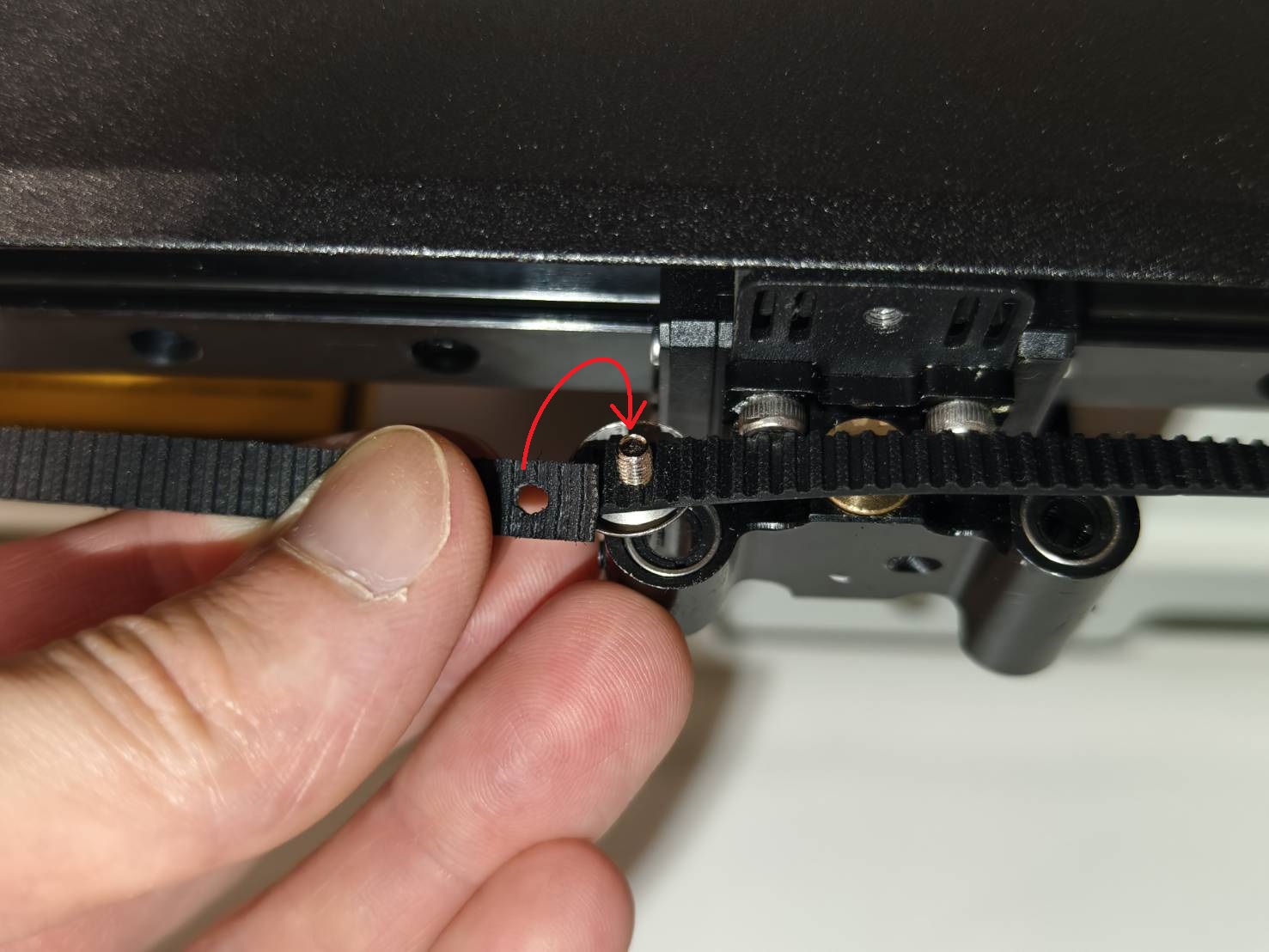

Si la vostra corretja s'ha desprès com es mostra, l'única manera de solucionar-ho és apropar amb força els dos costats per tornar a inserir el cargol als forats.
Assegureu-vos que el costat dentat de la corretja quedi orientat cap a l'interior del marc.
Es recomana que aquesta operació la realitzin dues persones, ja que la corretja pot estar molt tensa.
Pas 10

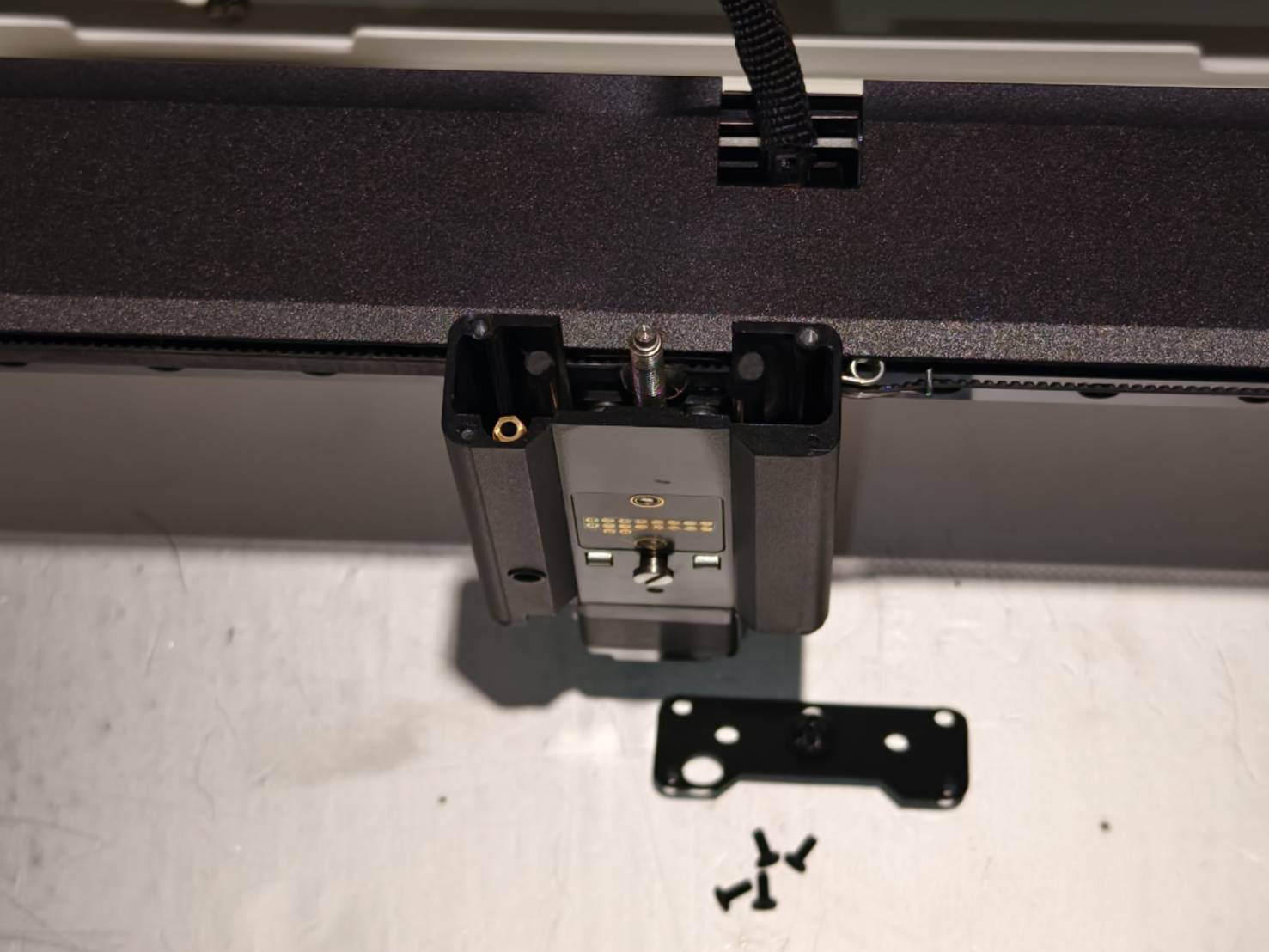

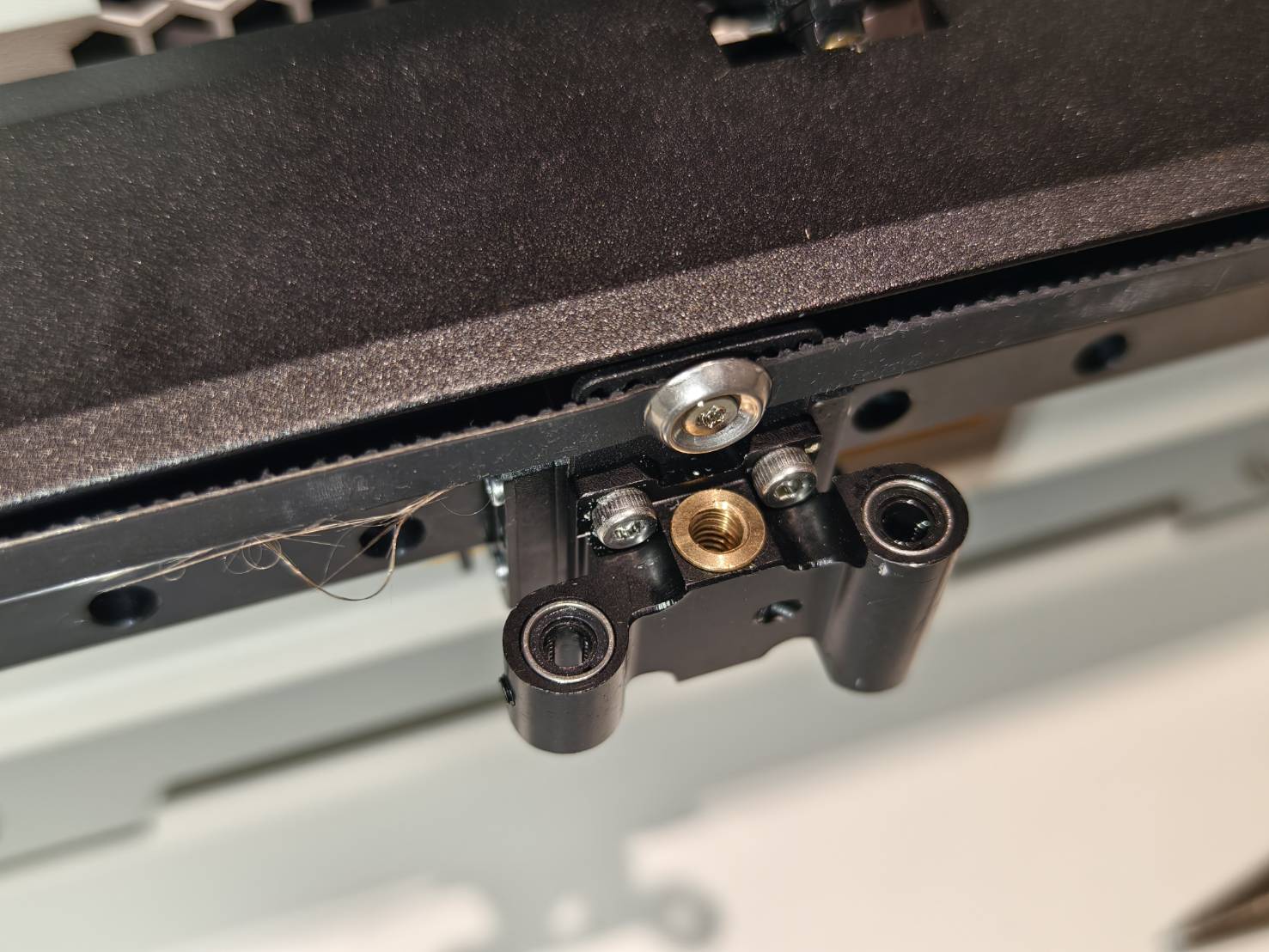

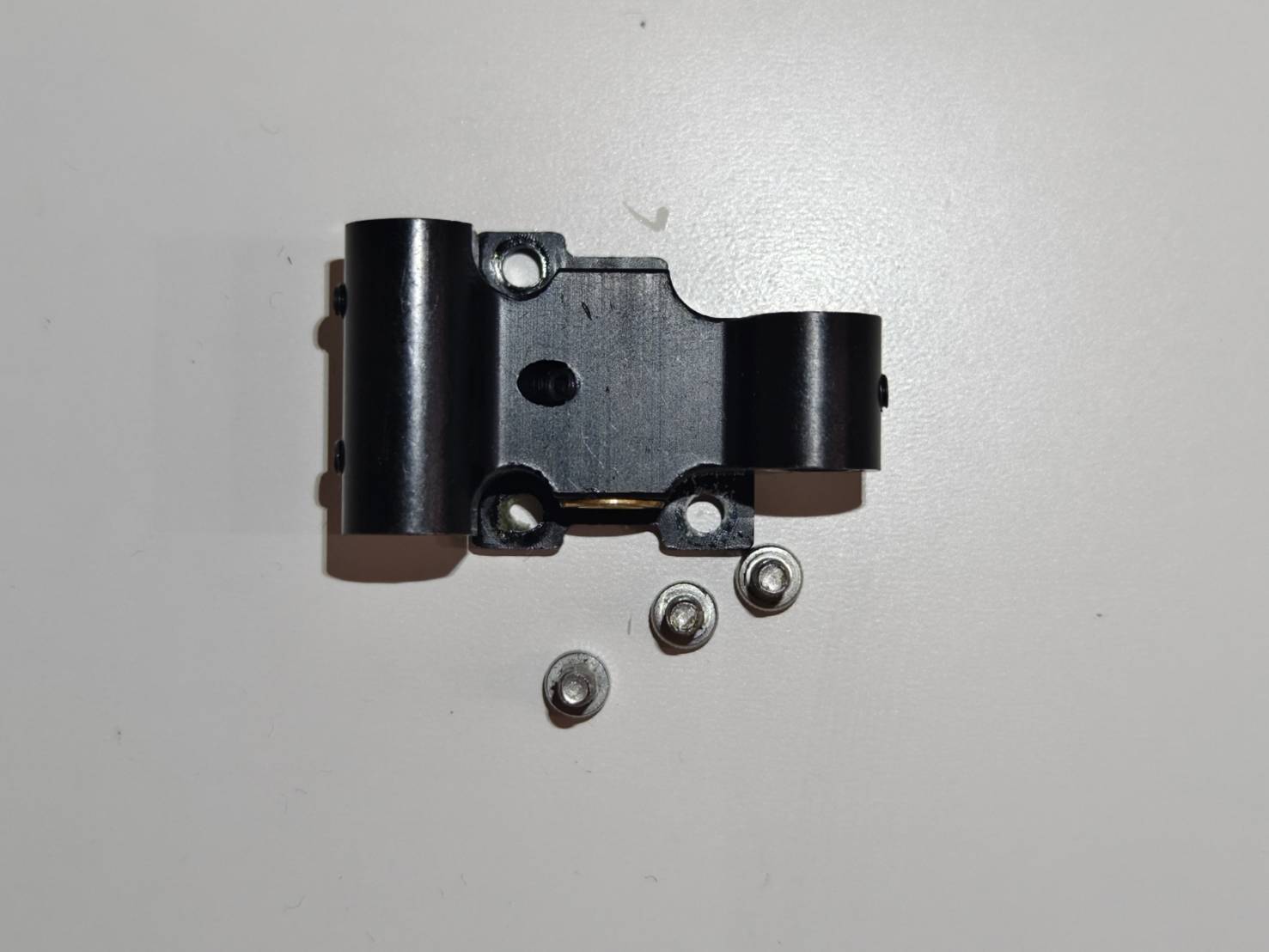

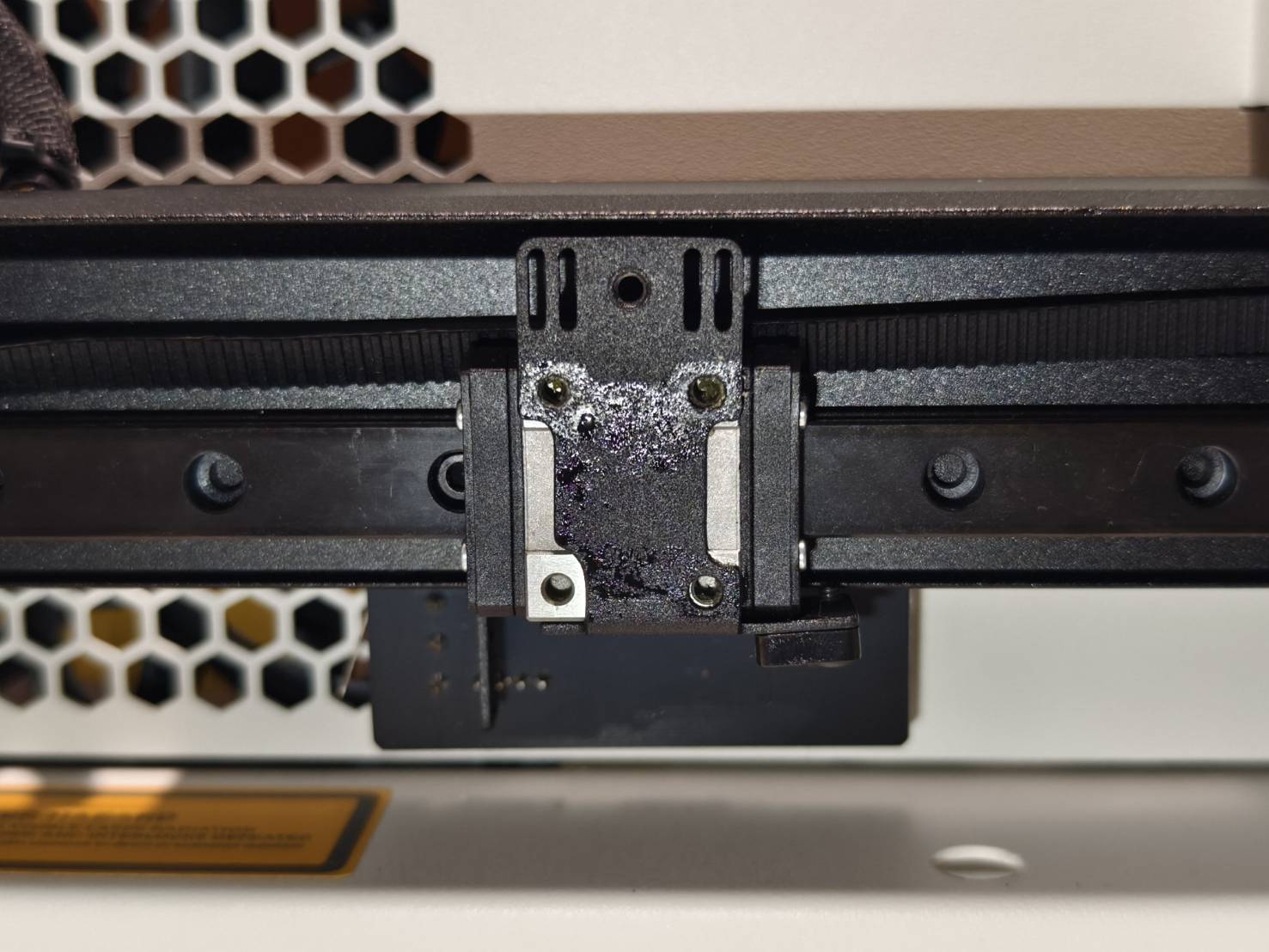

Retireu el suport desenroscant els cargols. (3 unitats de 2,5 mm)
Pas 11

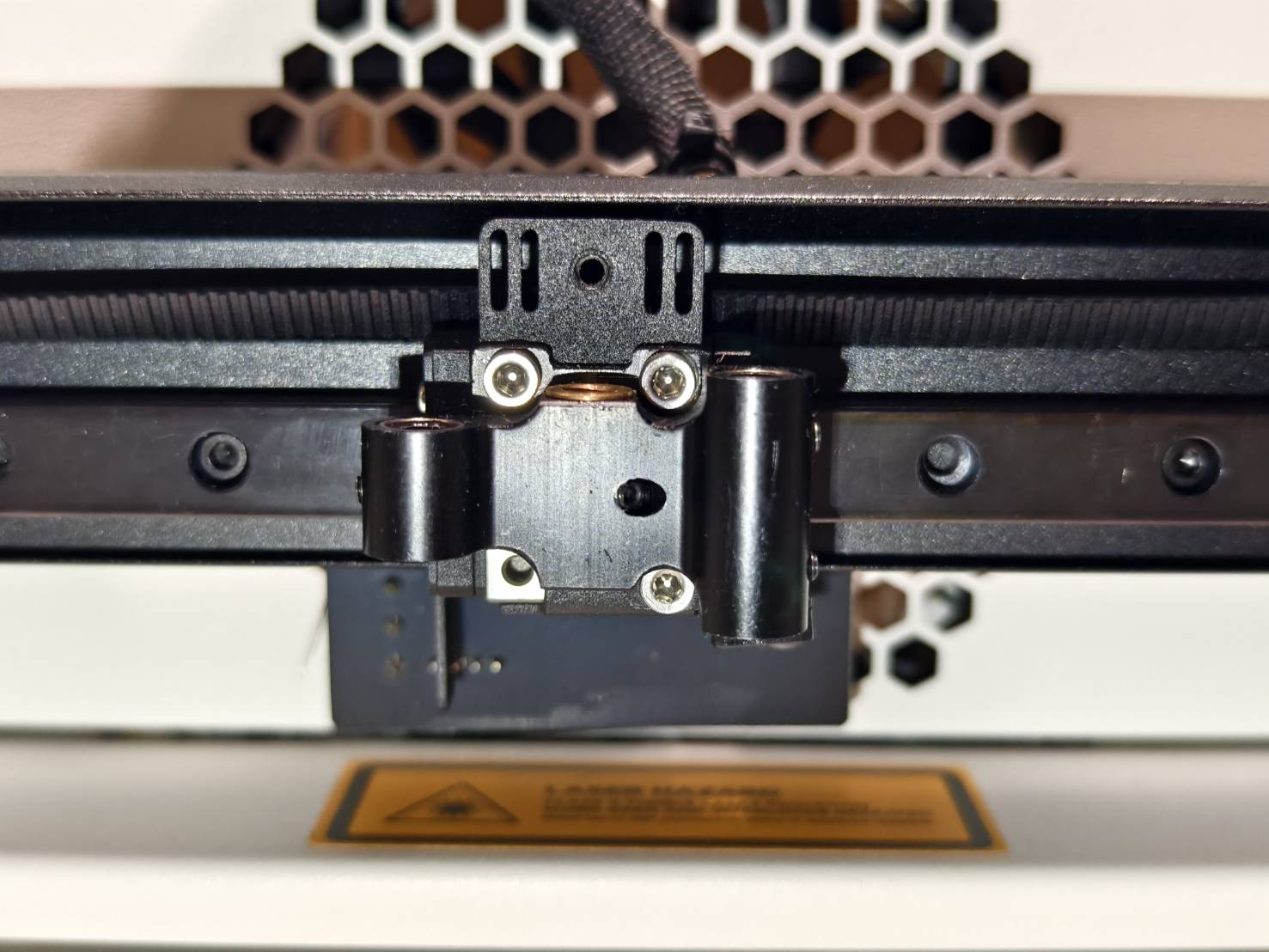

Instal·leu el nou suport utilitzant els mateixos cargols del pas anterior.
Pas 12
Torneu a cargolar el cargol de la corretja.
Pas 13
Manteniu el suport al seu lloc i gireu l'espàrrec central en sentit antihorari per instal·lar el suport amb el motor de l'eix Z.
Pas 14
Apliqueu els adhesius negres a la part superior dels eixos. Si no disposeu dels adhesius, ometeu aquest pas, ja que són opcionals.
Pas 15
Torneu a instal·lar el marc superior del seient del mòdul. (4 cargols hexagonals d'1,5 mm)
Pas 16
Col·loqueu la base sobre una taula, assegurant-vos que els tenons sobresurtin lleugerament de la superfície.
Pas 16.1
Aixequeu la màquina lleugerament inclinada per alinear les metxes de la part frontal de la màquina amb els tenons de la base. Inseriu els tenons i, a continuació, col·loqueu la màquina sobre la taula.
Pas 16.2
Cargoleu de nou aquests cargols per fixar la base.
Pas 17
Torneu a instal·lar el tub d'aire.
Pas 18
Torneu a instal·lar la molla a la corretja de l'eix X.
Pas 19
Torneu a connectar aquests cables.
