Beambox II - Substitució de la sonda d'autoenfocament i el cable

FLUX Support Team

16 de Gener de 2026 09:00
Actualització

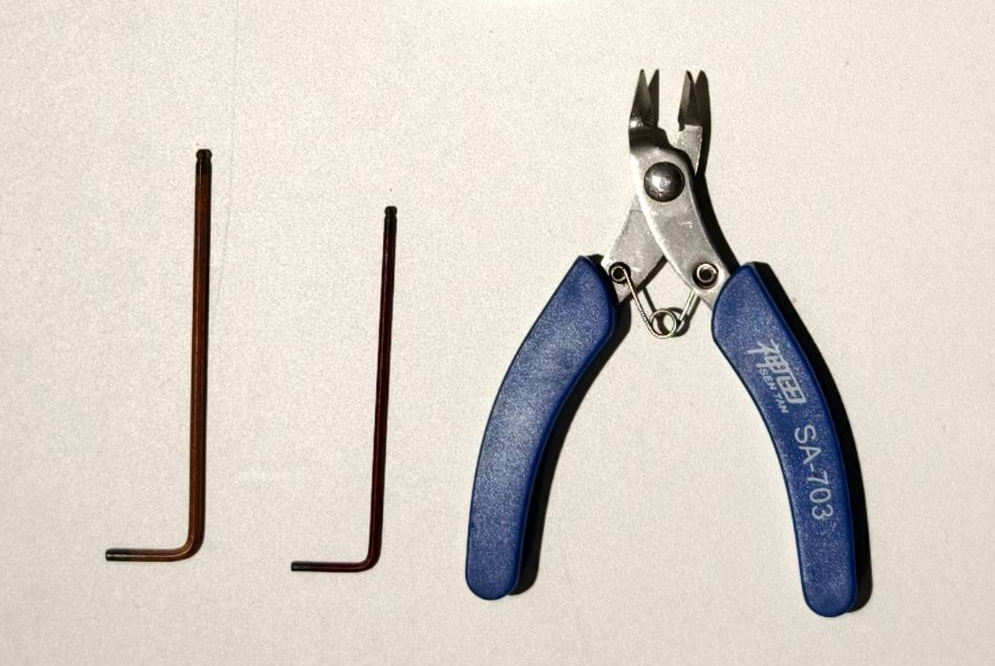

Eines

1	Clau Allen de 2,5 mm
2	Clau Allen de 2 mm
3	Alicates de tall (opcional)

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

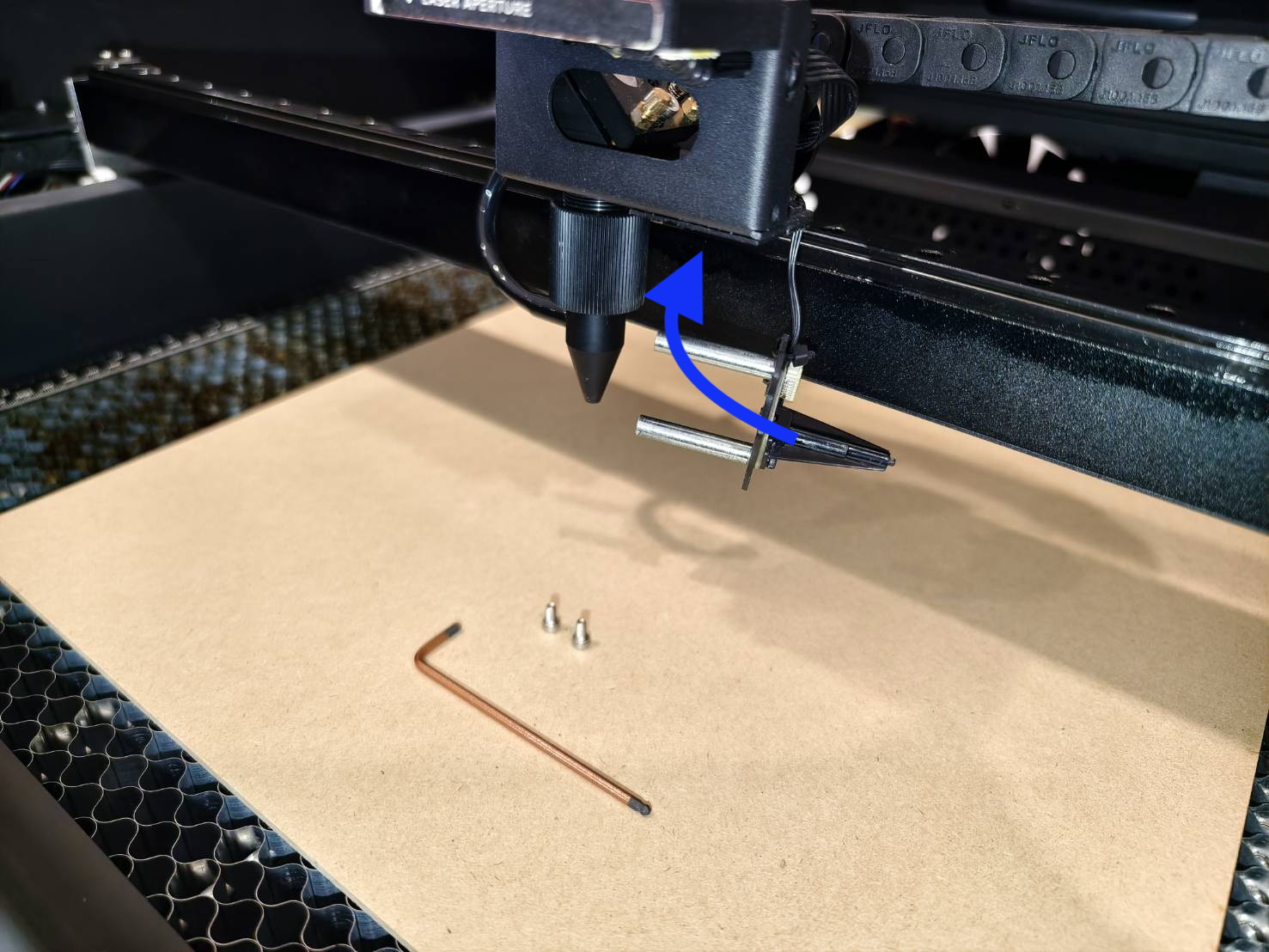

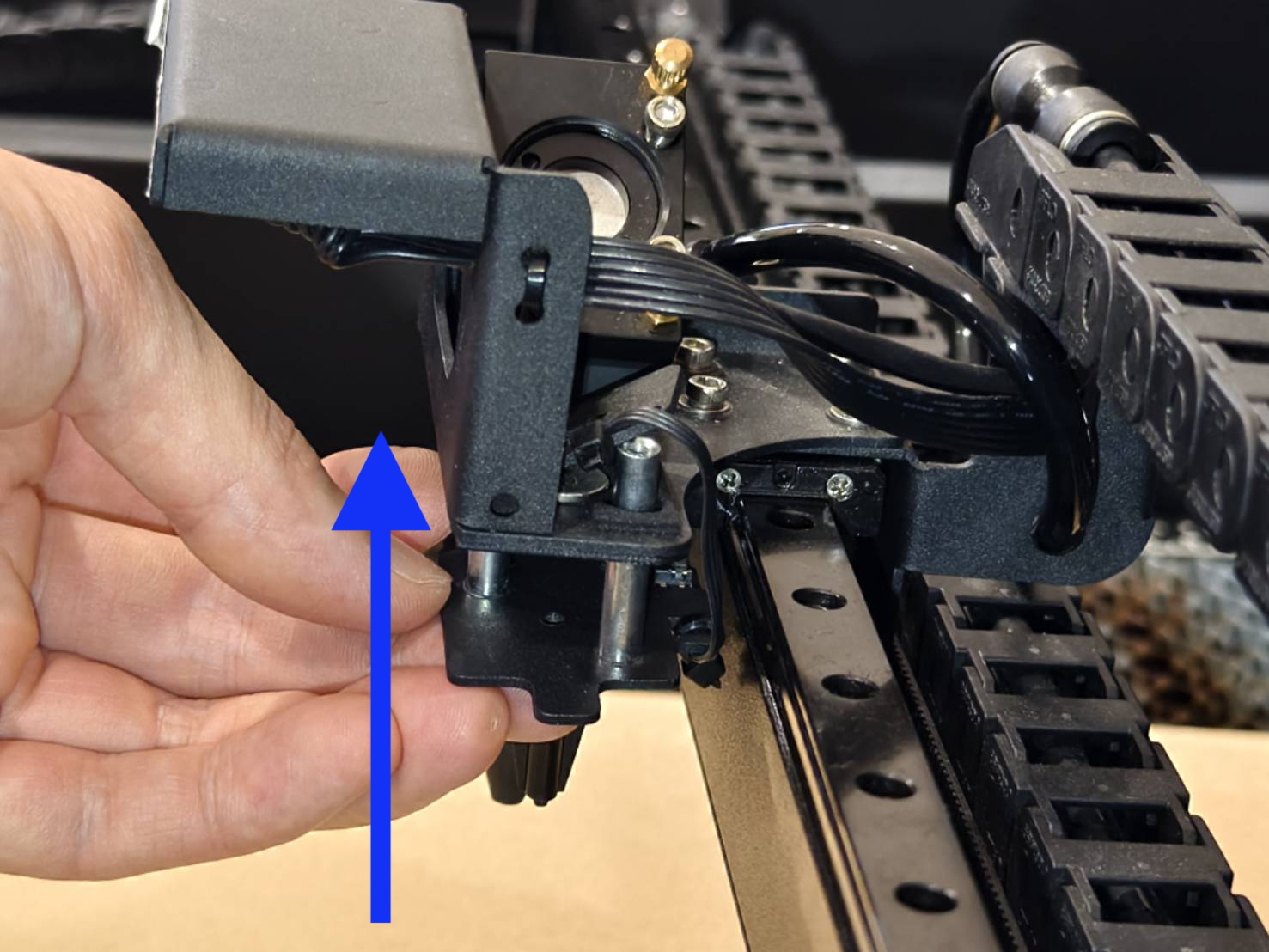

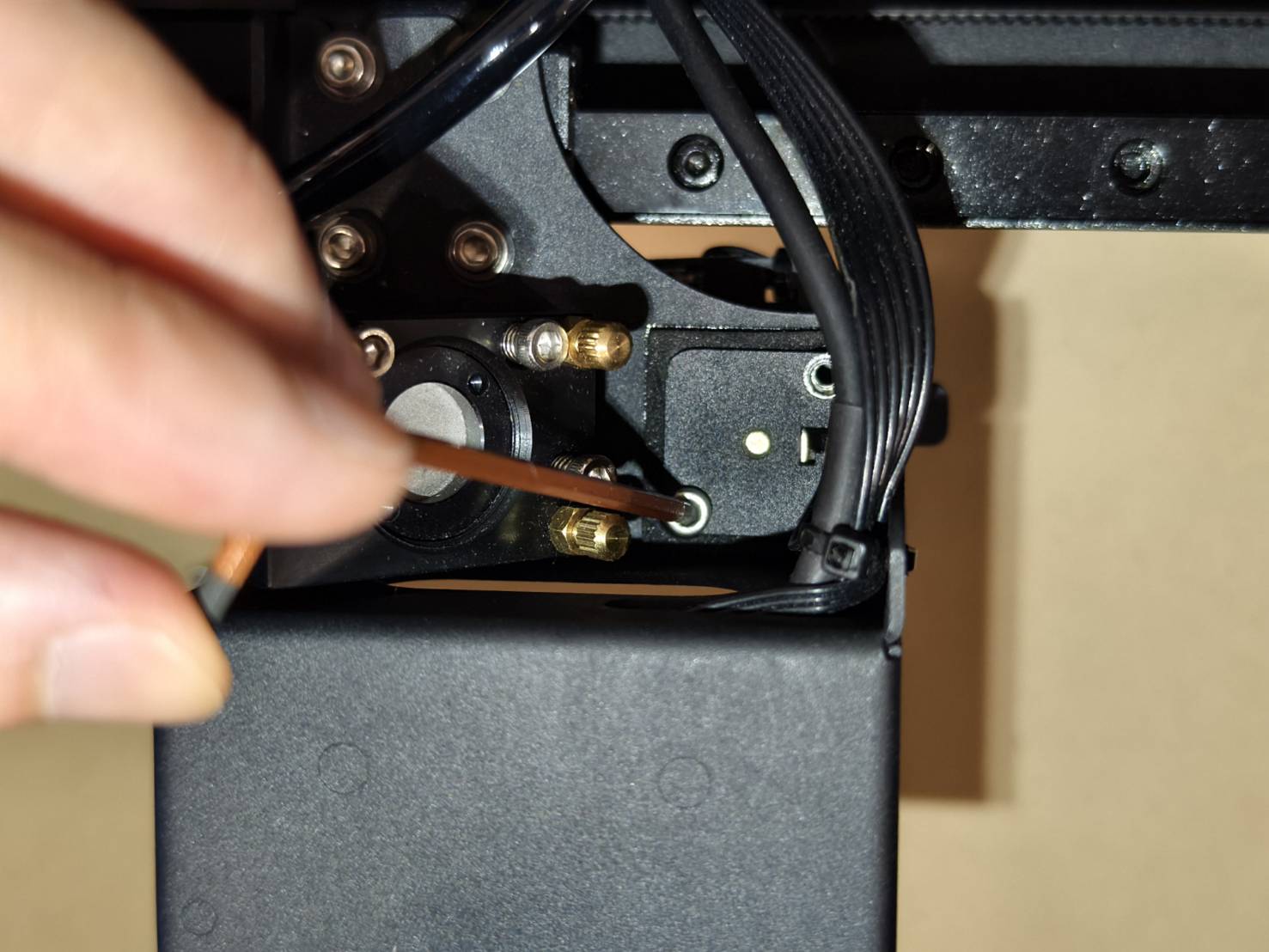

Obriu la coberta de la porta per desenroscar aquests cargols. (hexagonal de 2,5 mm x 2 unitats)

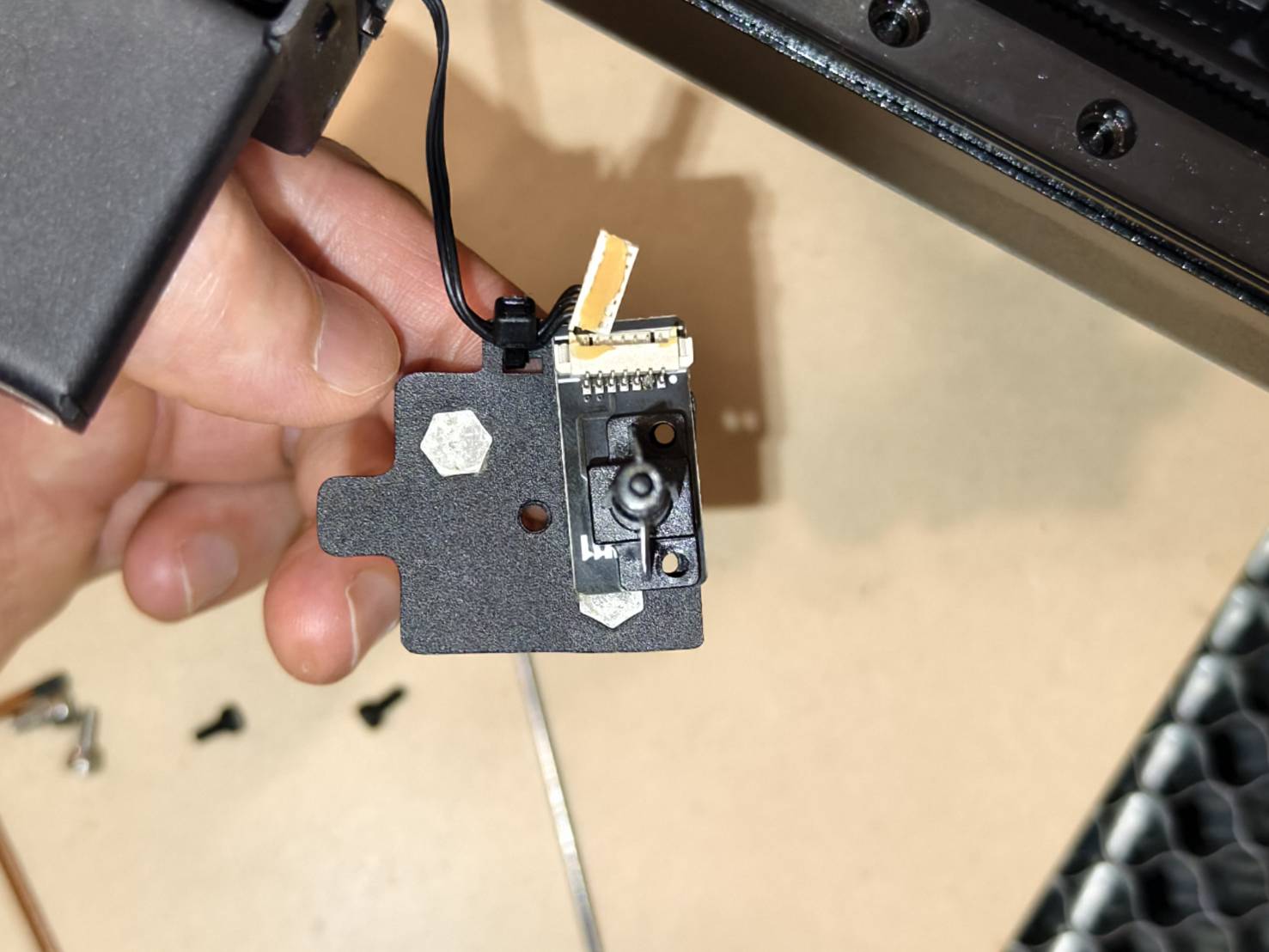

El conjunt del sensor d'autoenfocament es pot desmuntar del sistema.
Conserveu els cargols de manera segura per a un ús posterior.

Pas 3

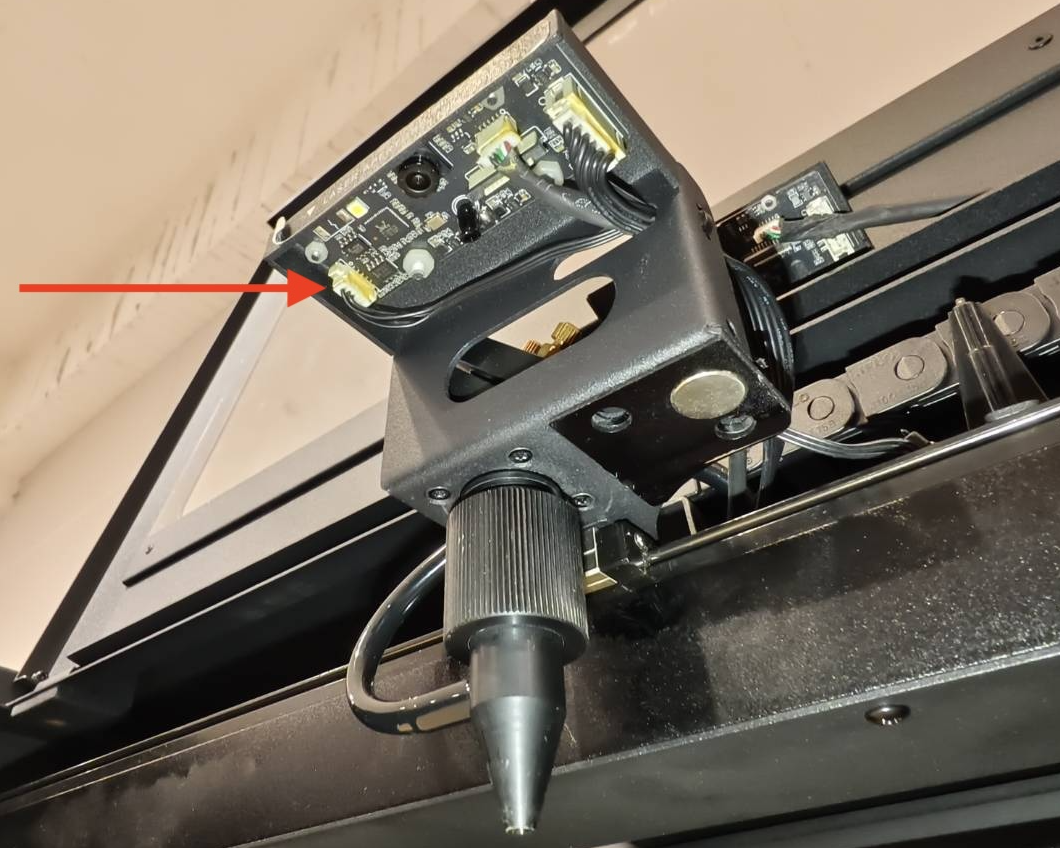

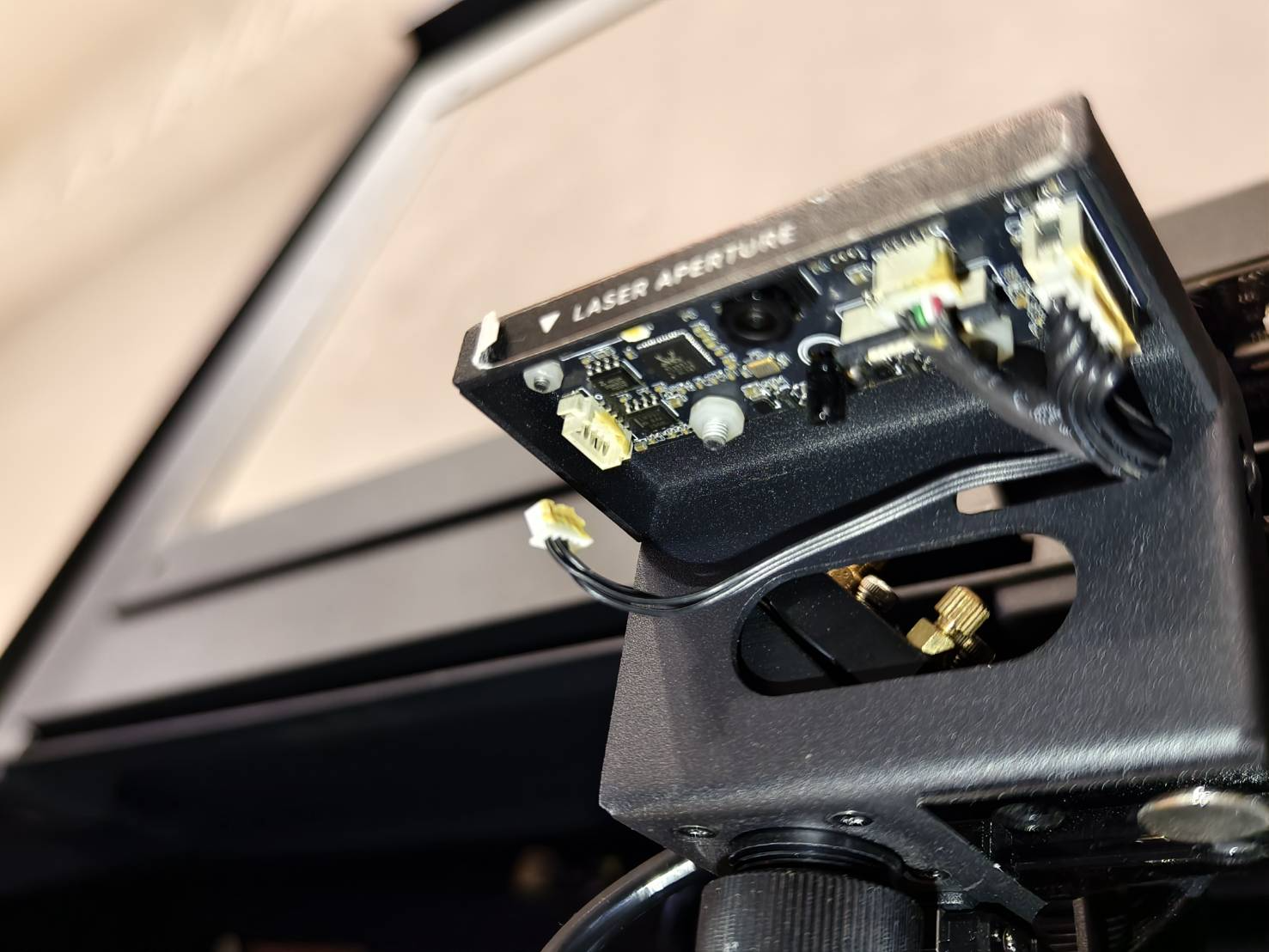

Desconnecteu els cables de la placa.

Nota: Si només necessiteu substituir la sonda d'autoenfocament, aneu directament al Pas 5.

Pas 4

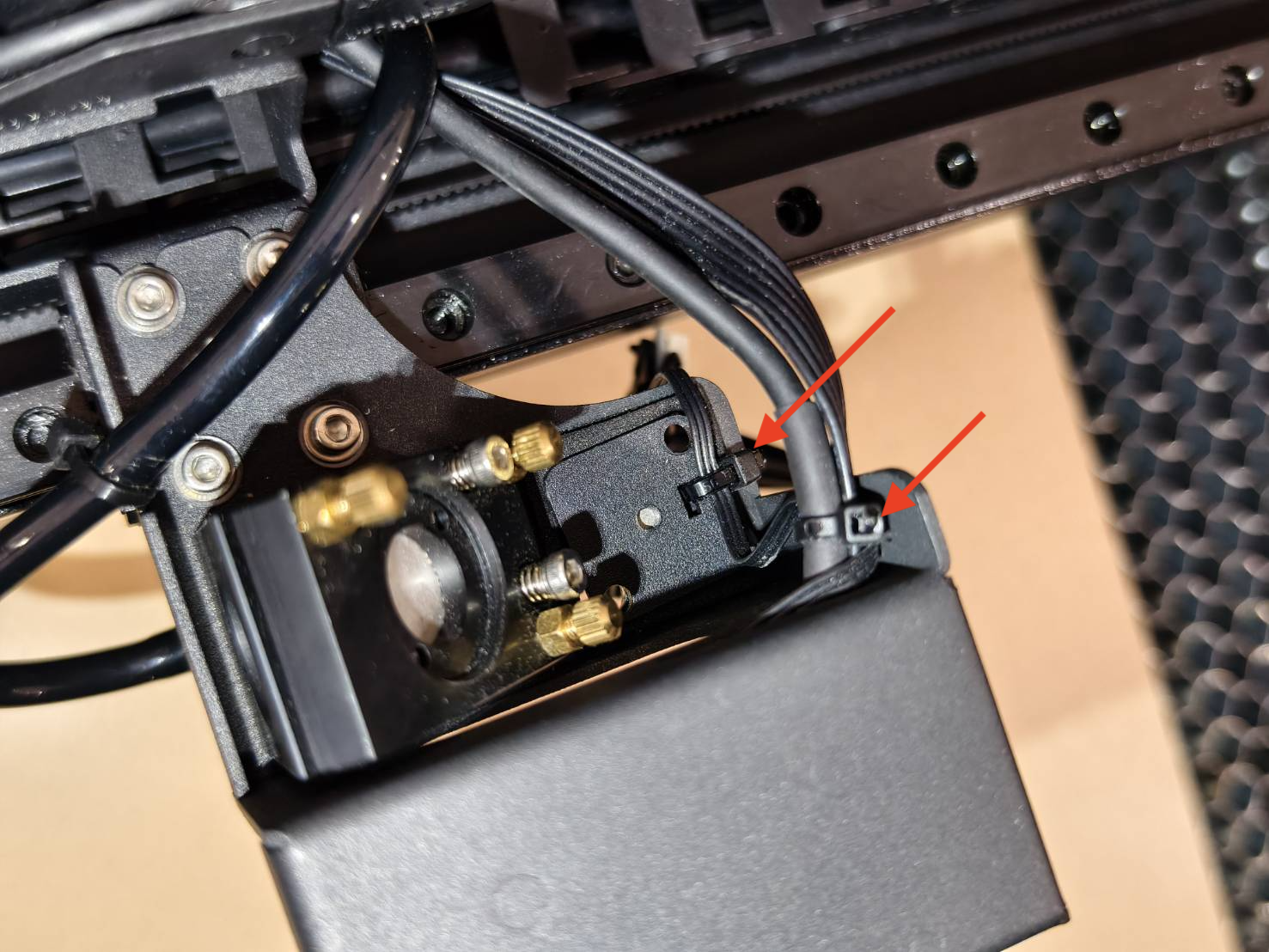

Talleu les brides de cable si n'hi ha.

Pas 5

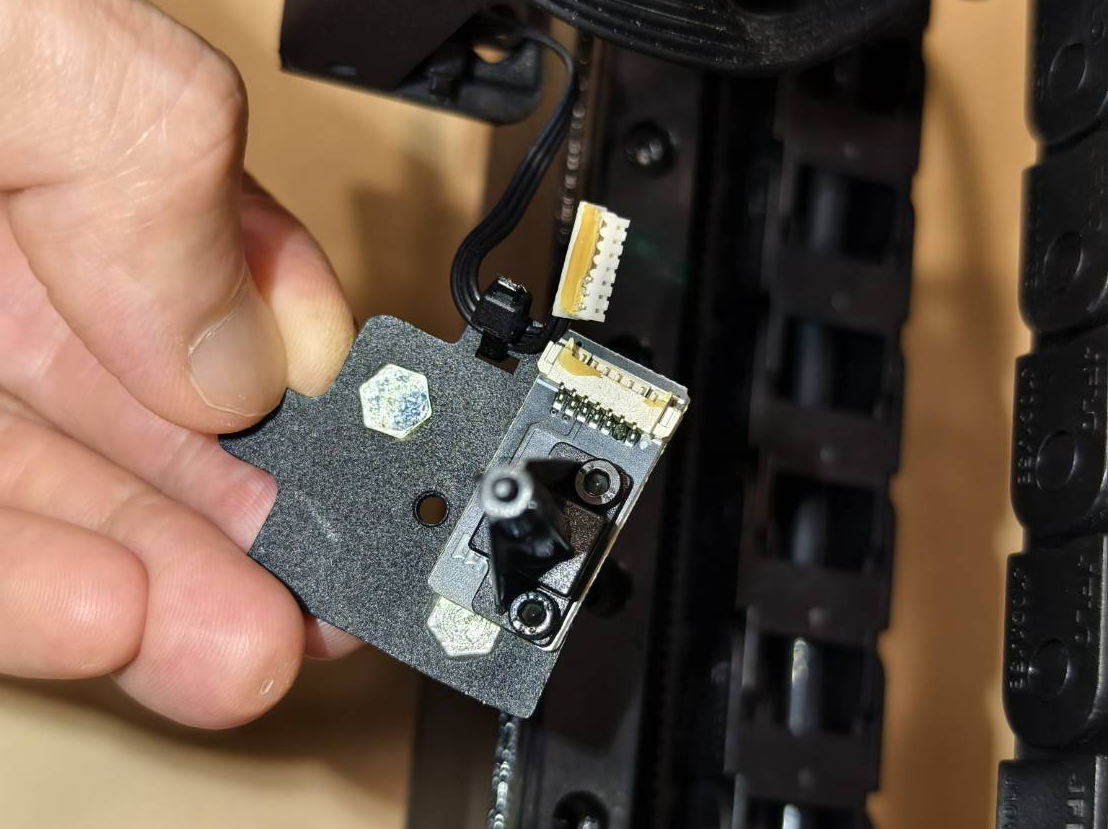

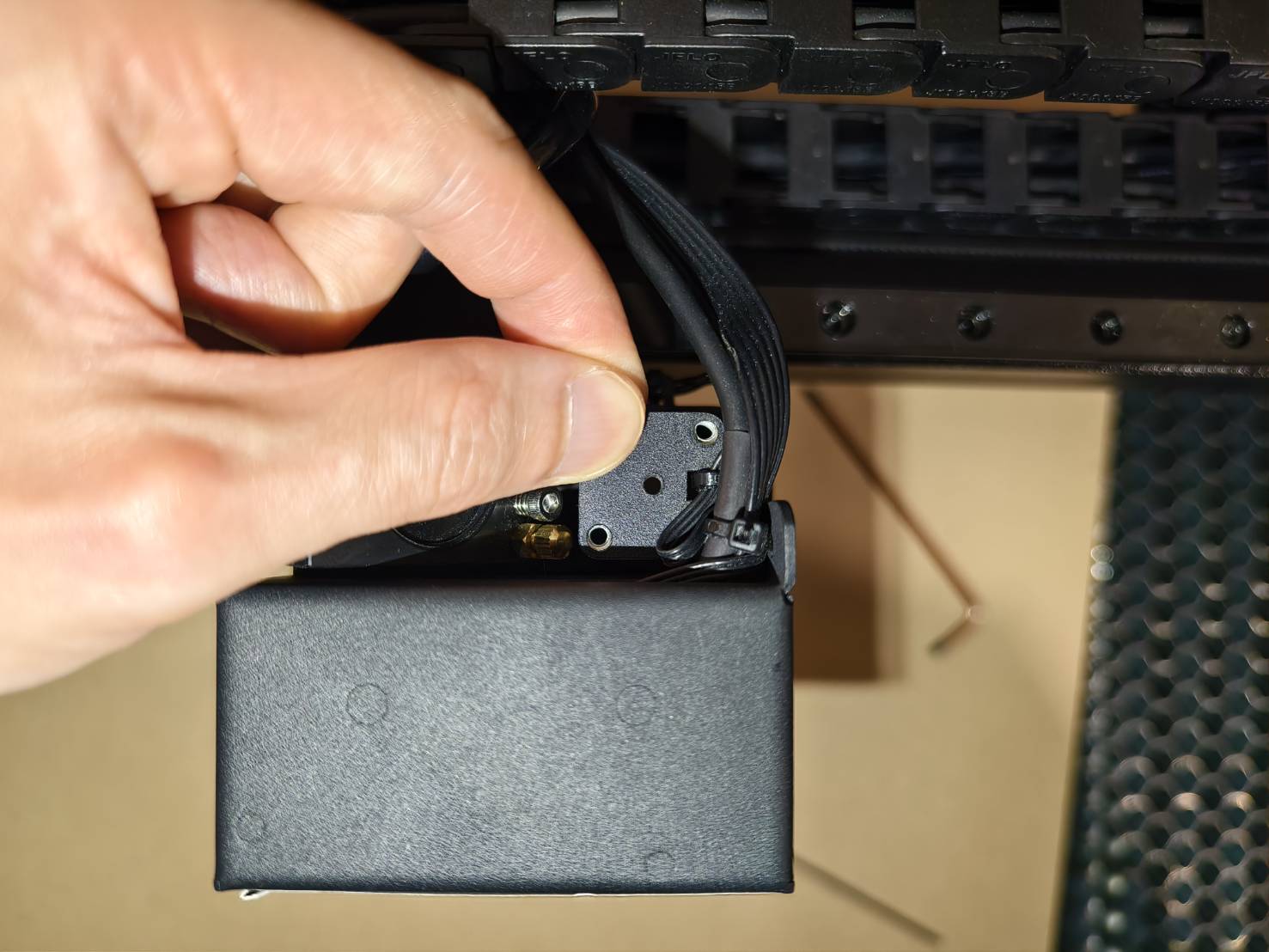

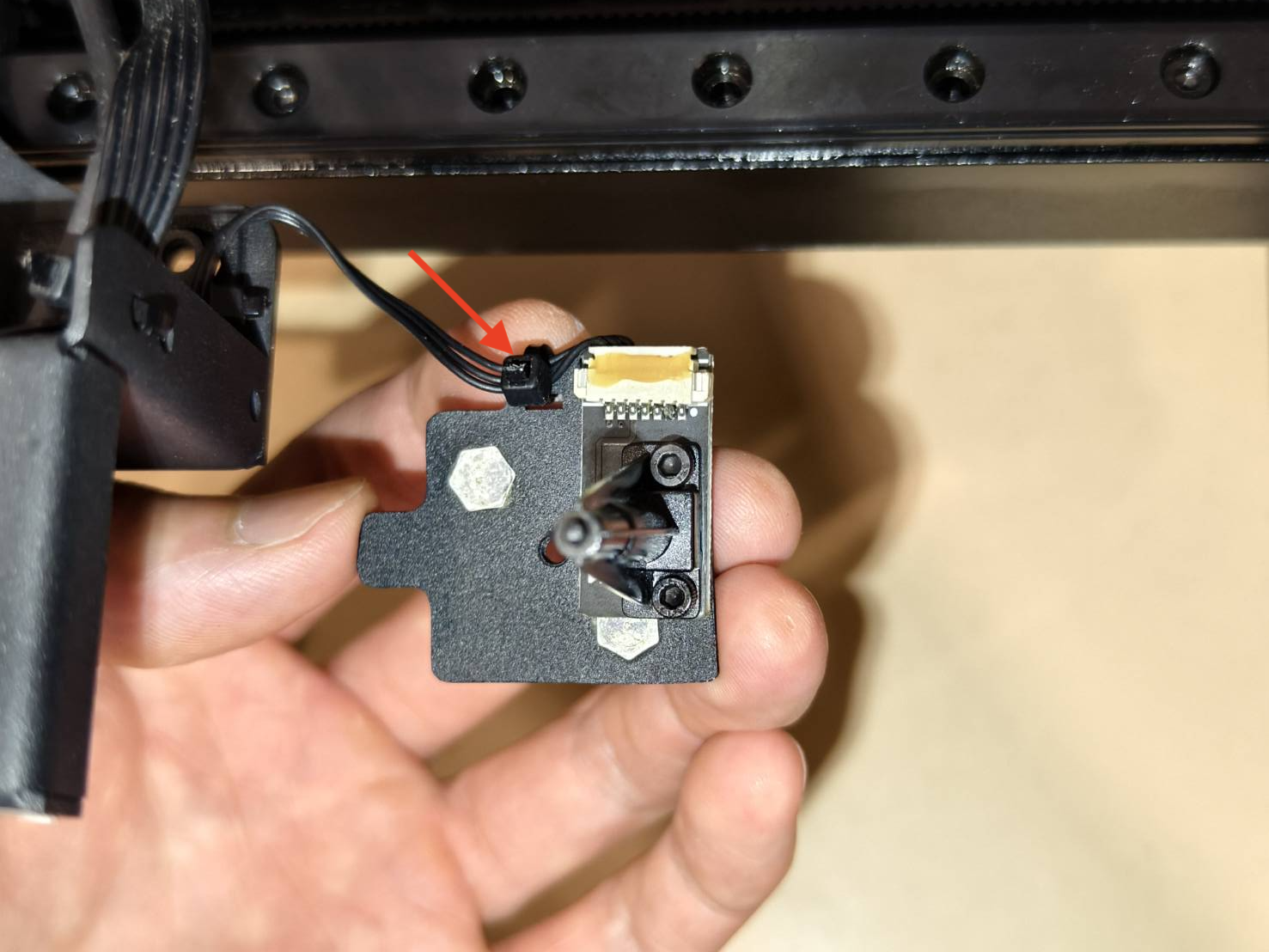

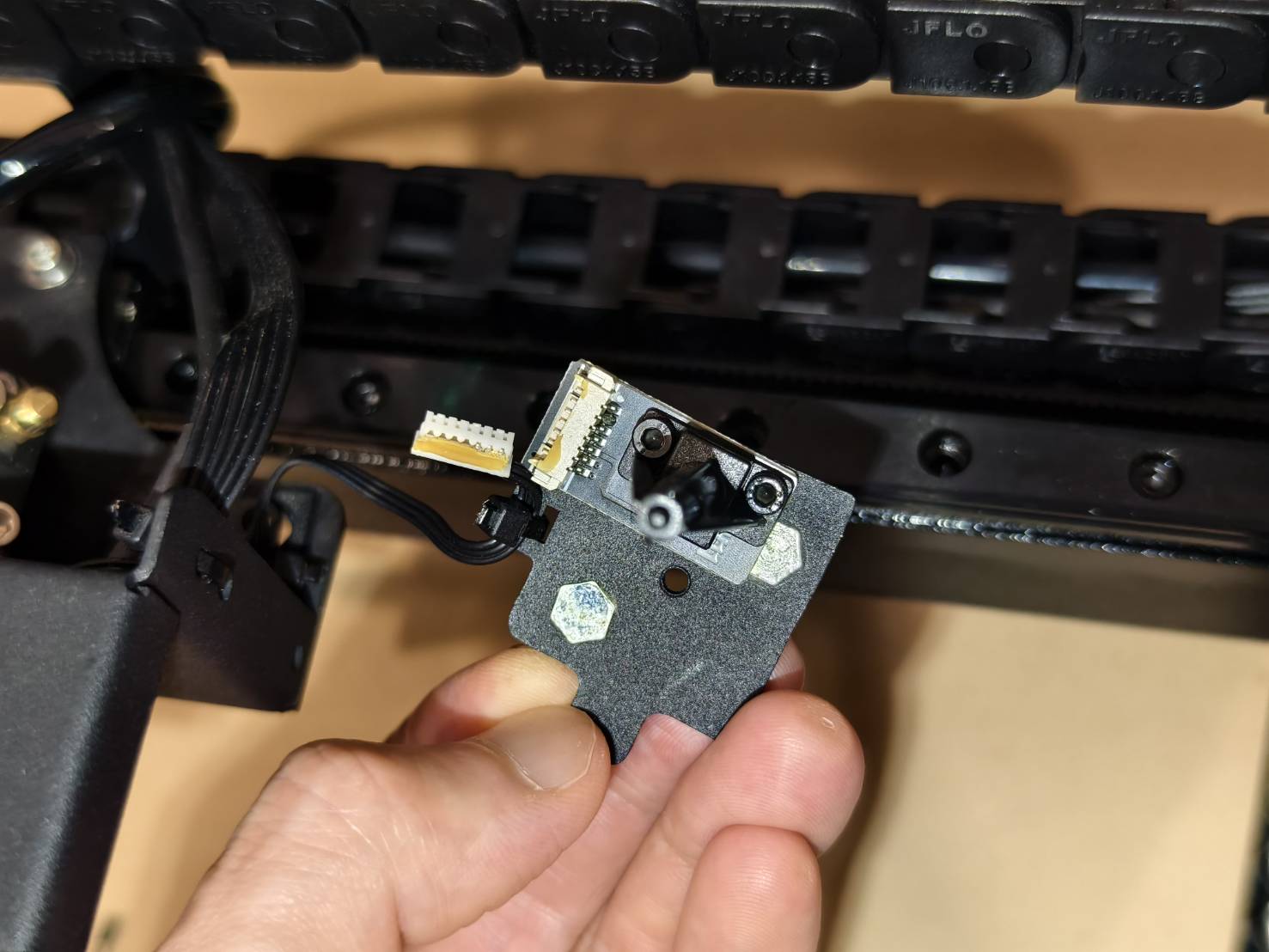

Desconnecteu el cable de la placa.

Pas 6

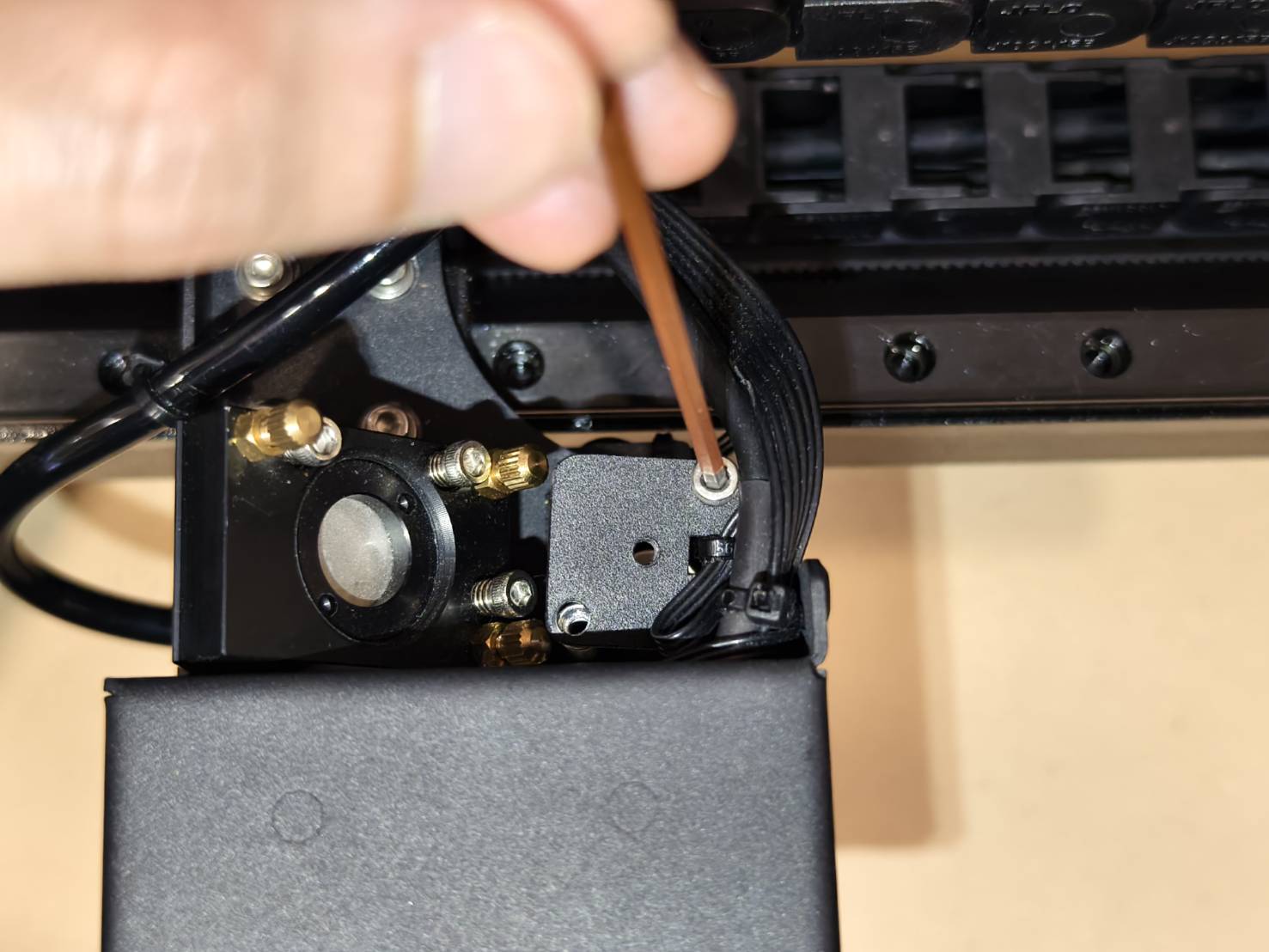

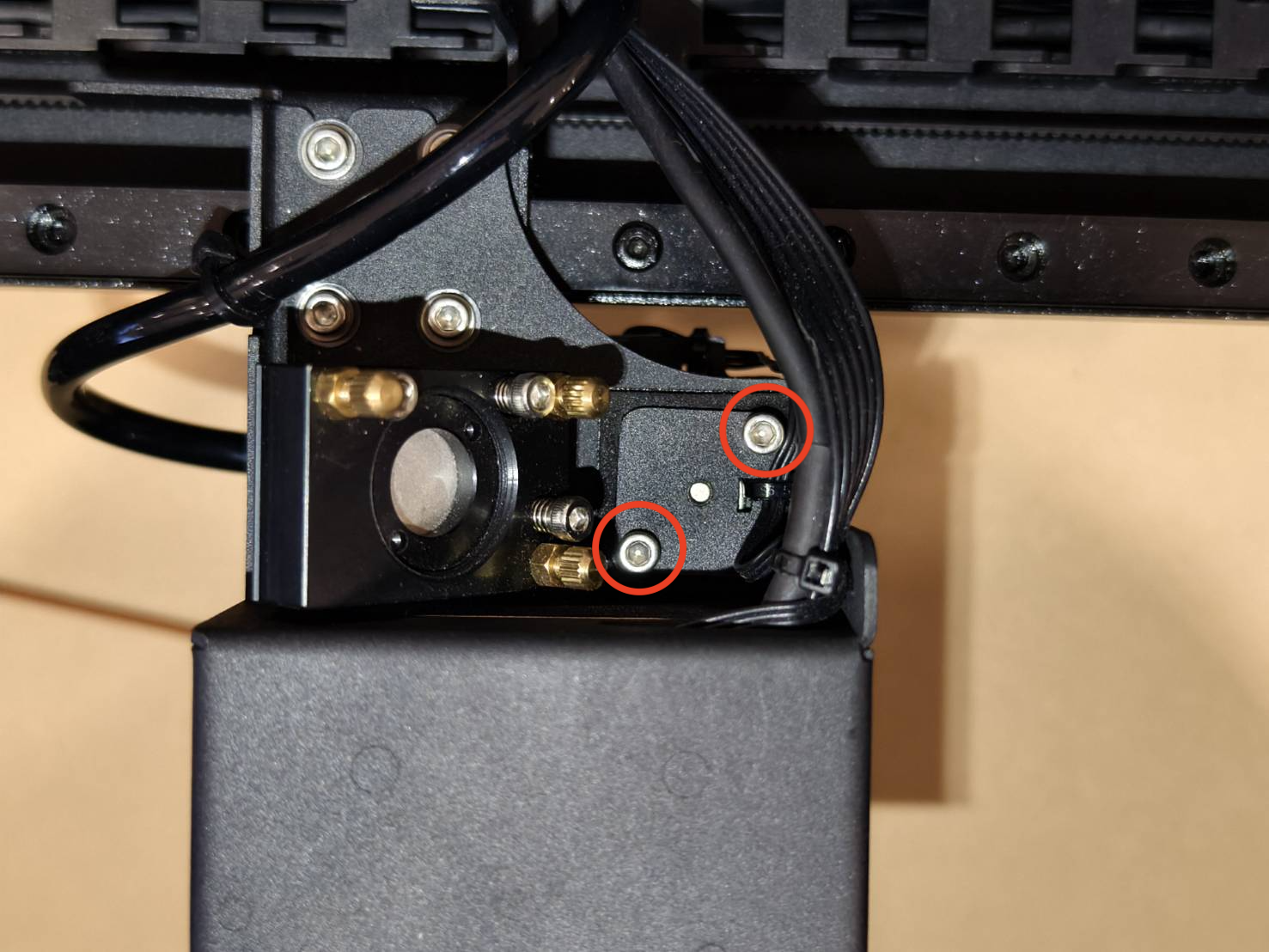

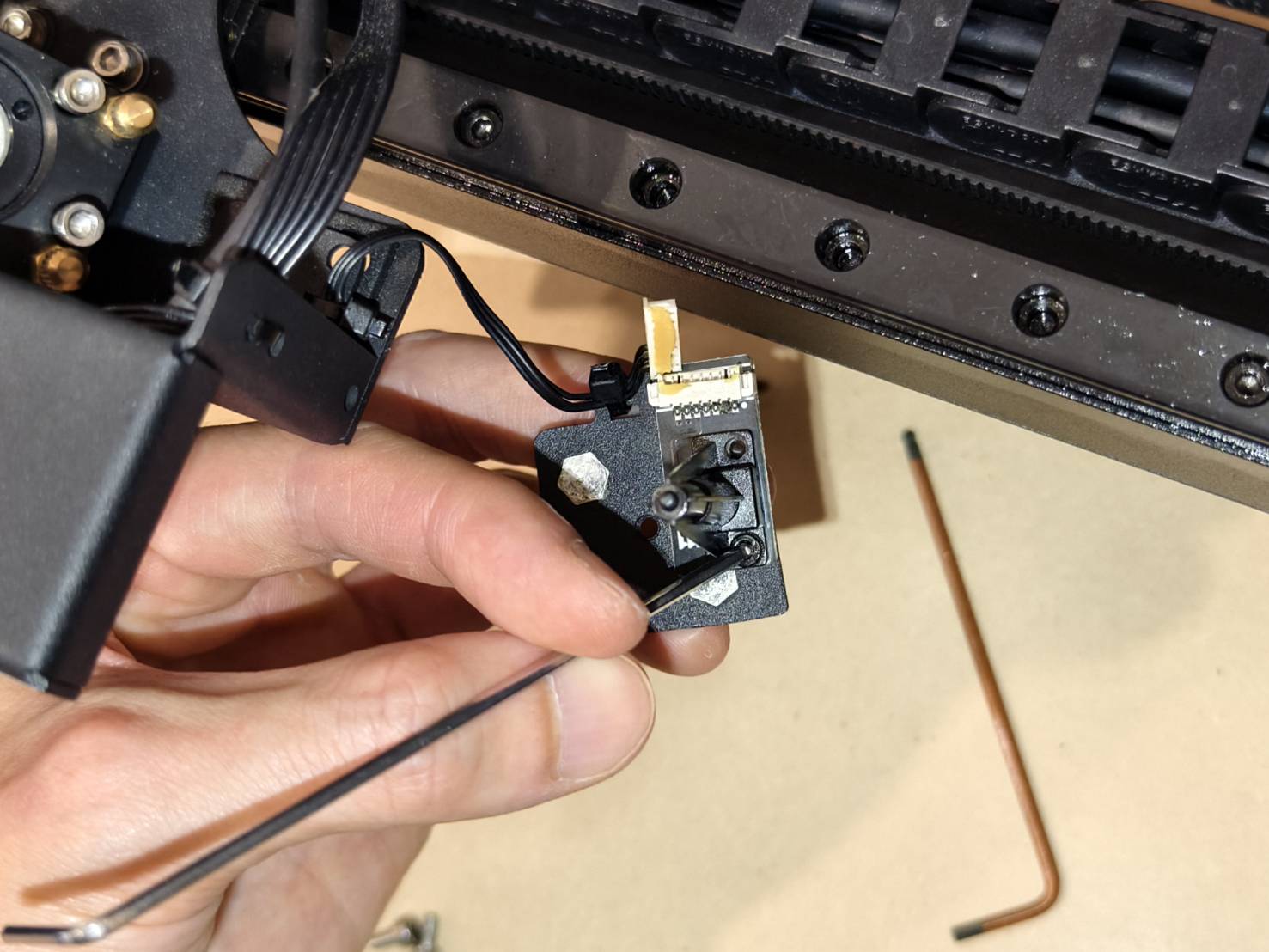

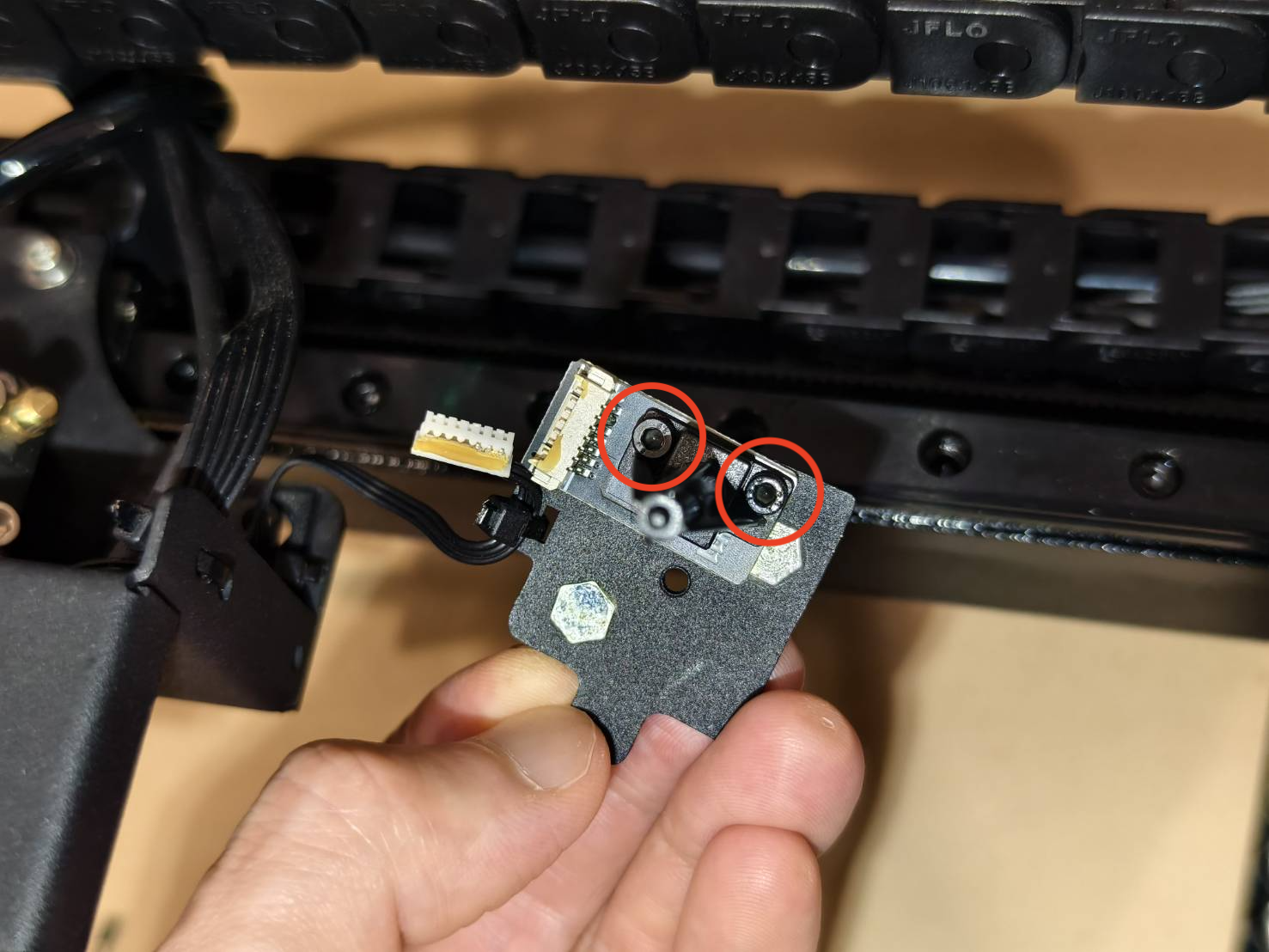

Desenrosqueu els cargols per retirar la placa i la sonda.

Nota: Si només heu de substituir el cable, passeu directament al Pas 9.

Pas 7

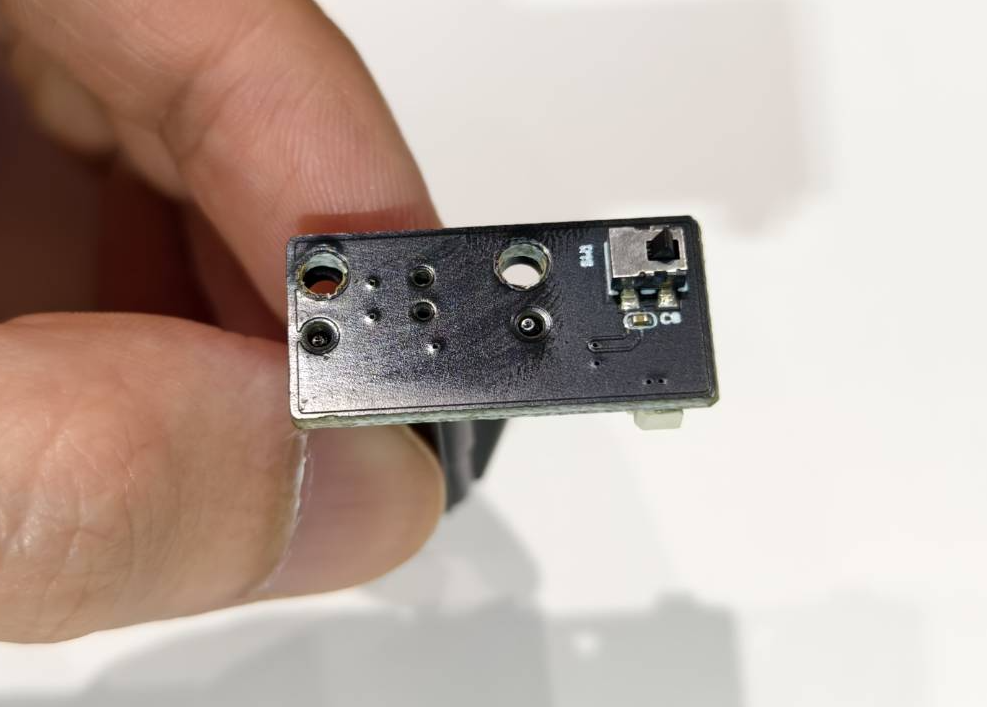

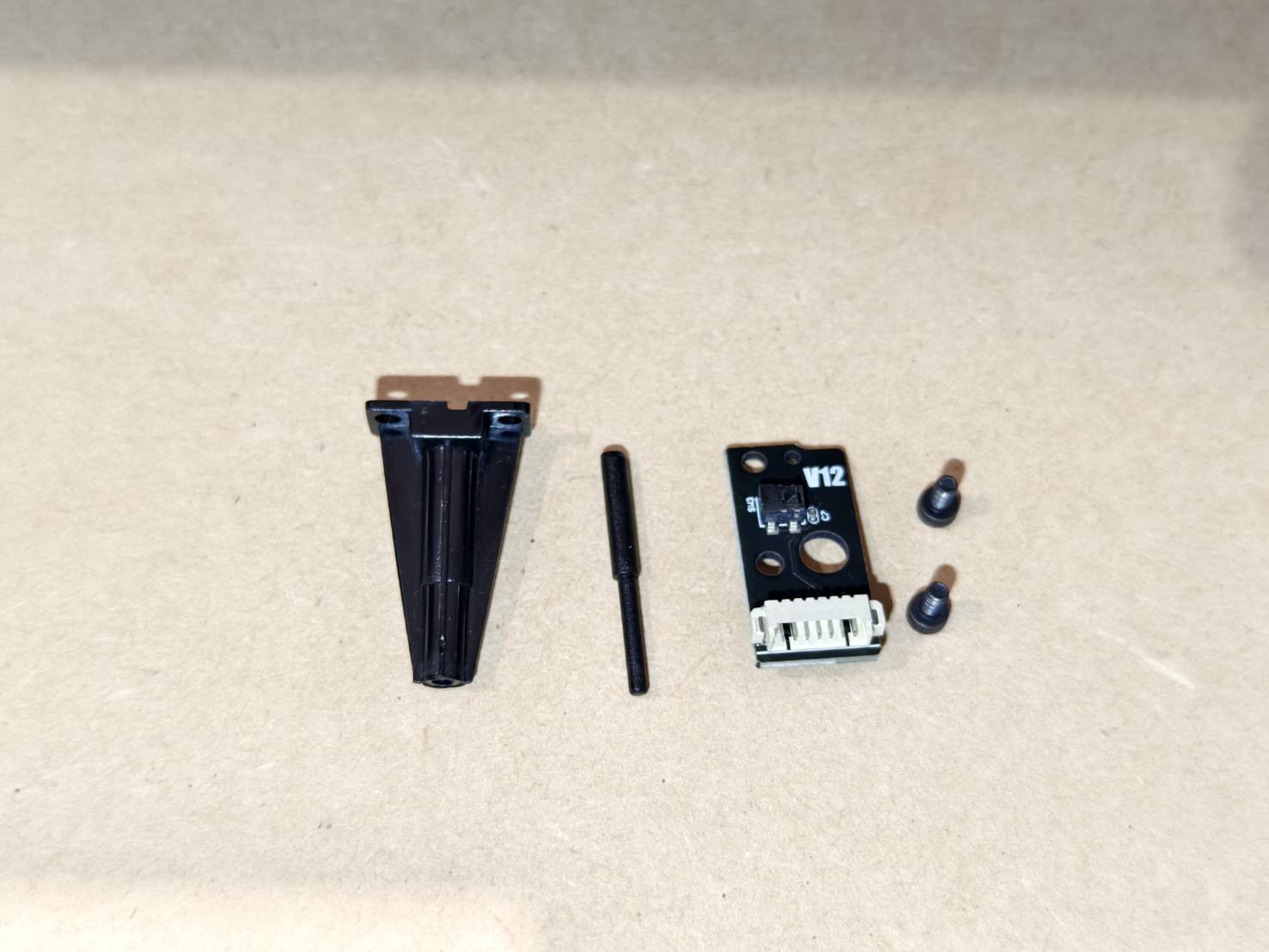

Instal·leu la nova placa i sonda.
Assegureu-vos que l'ordre i l'orientació siguin correctes, com es mostra a les imatges següents.

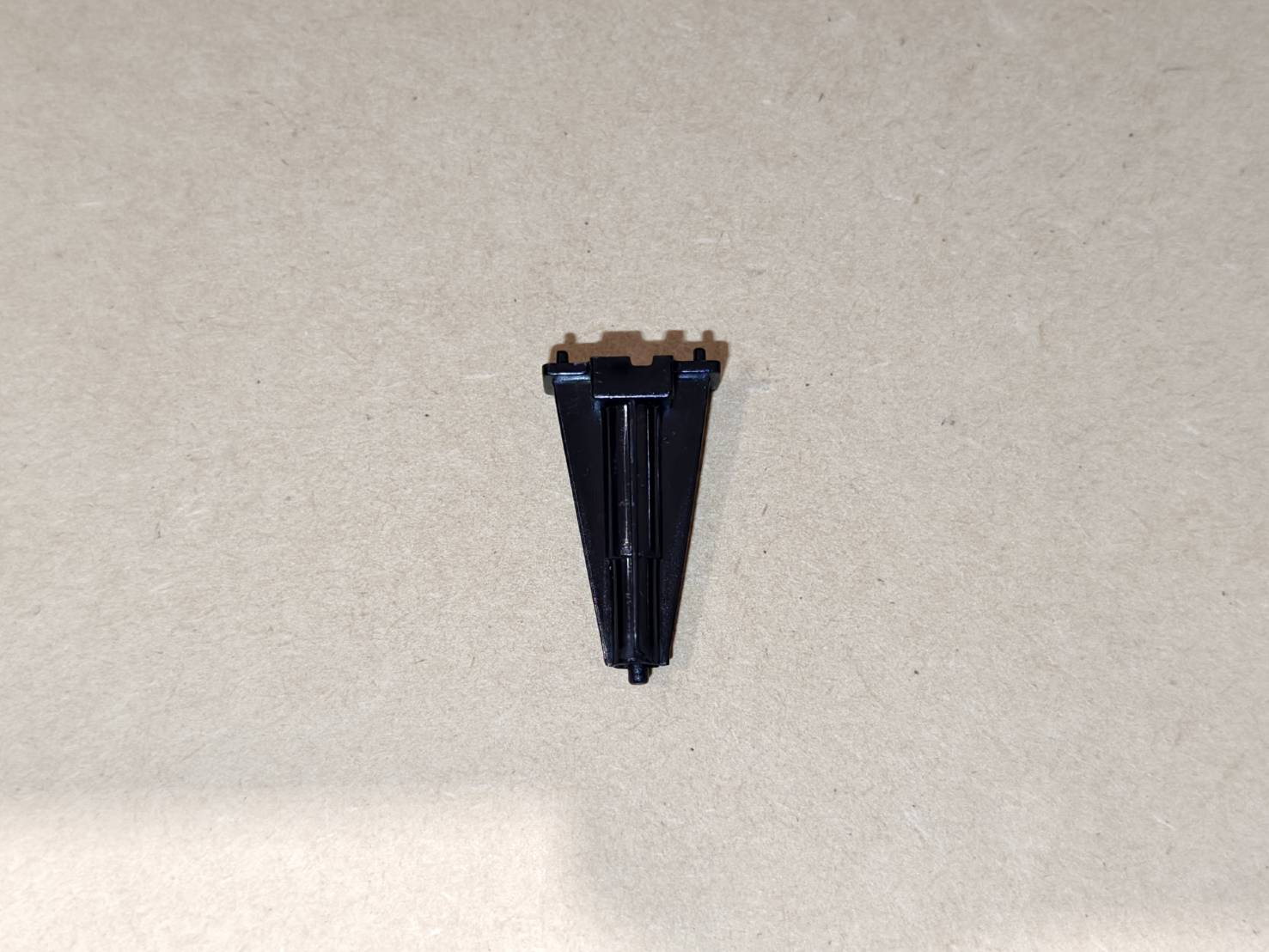

El suport es col·locarà dins de la coberta.

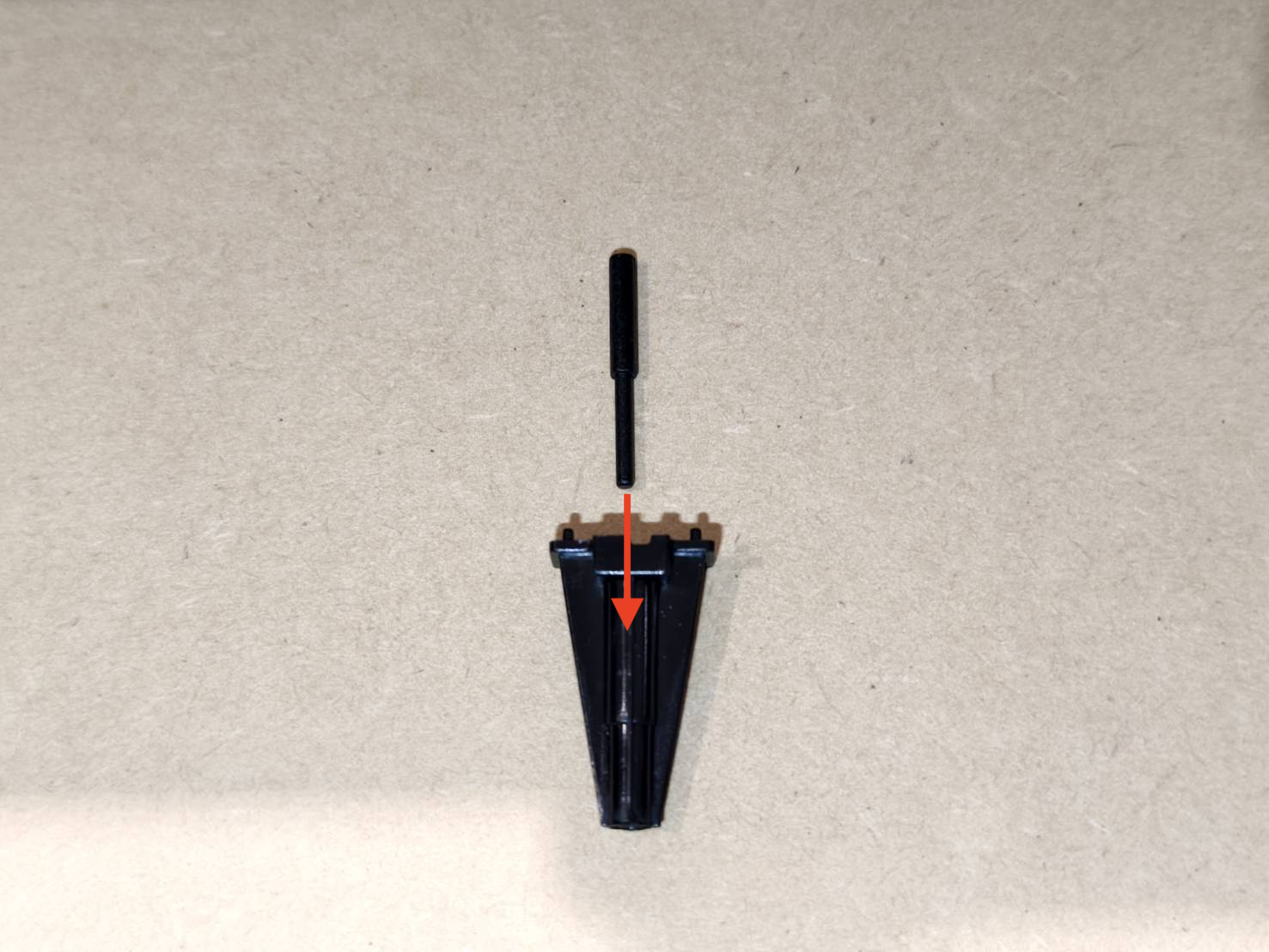

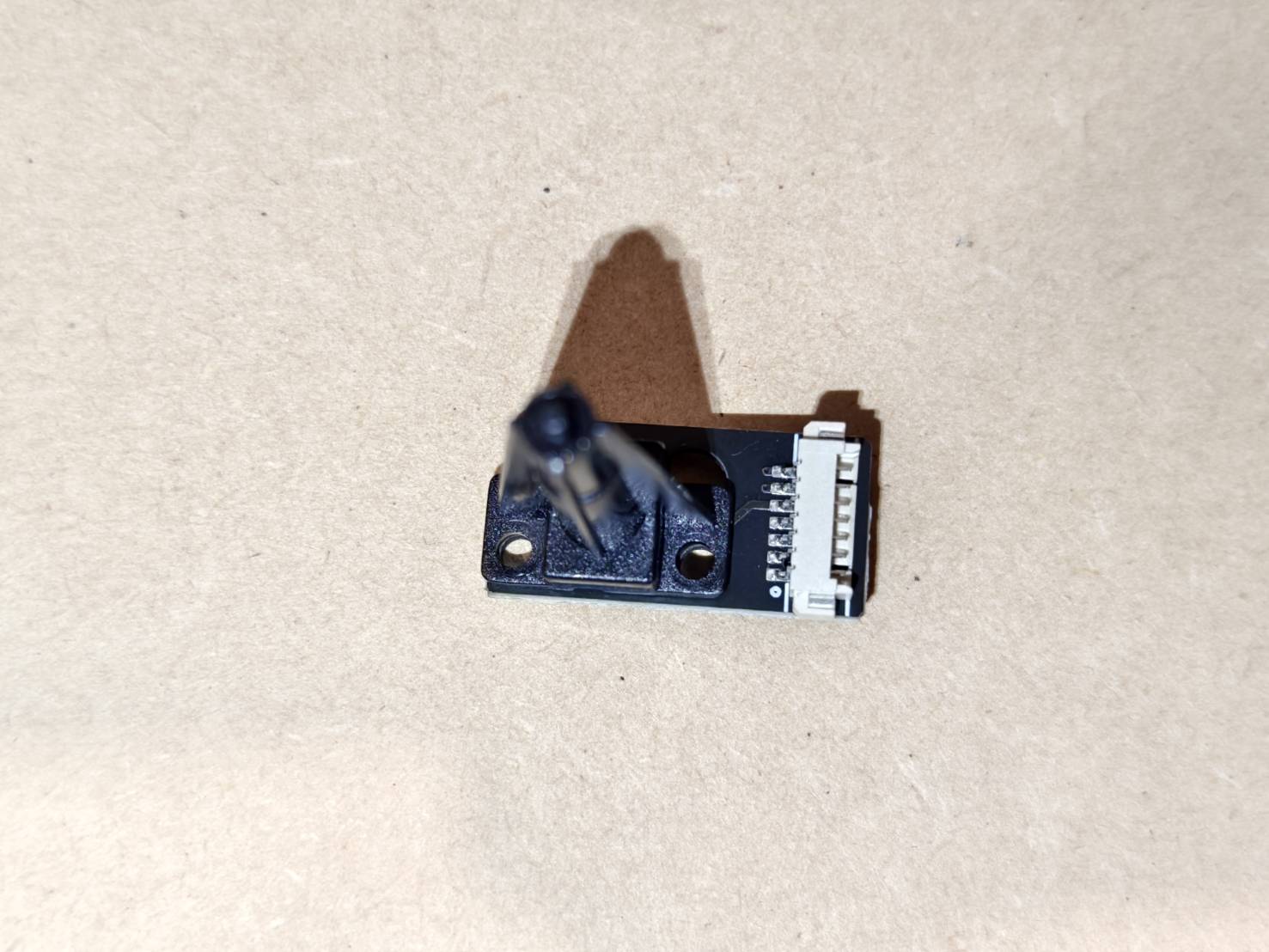

La sonda i la coberta es col·locaran a la placa d'aquesta manera.

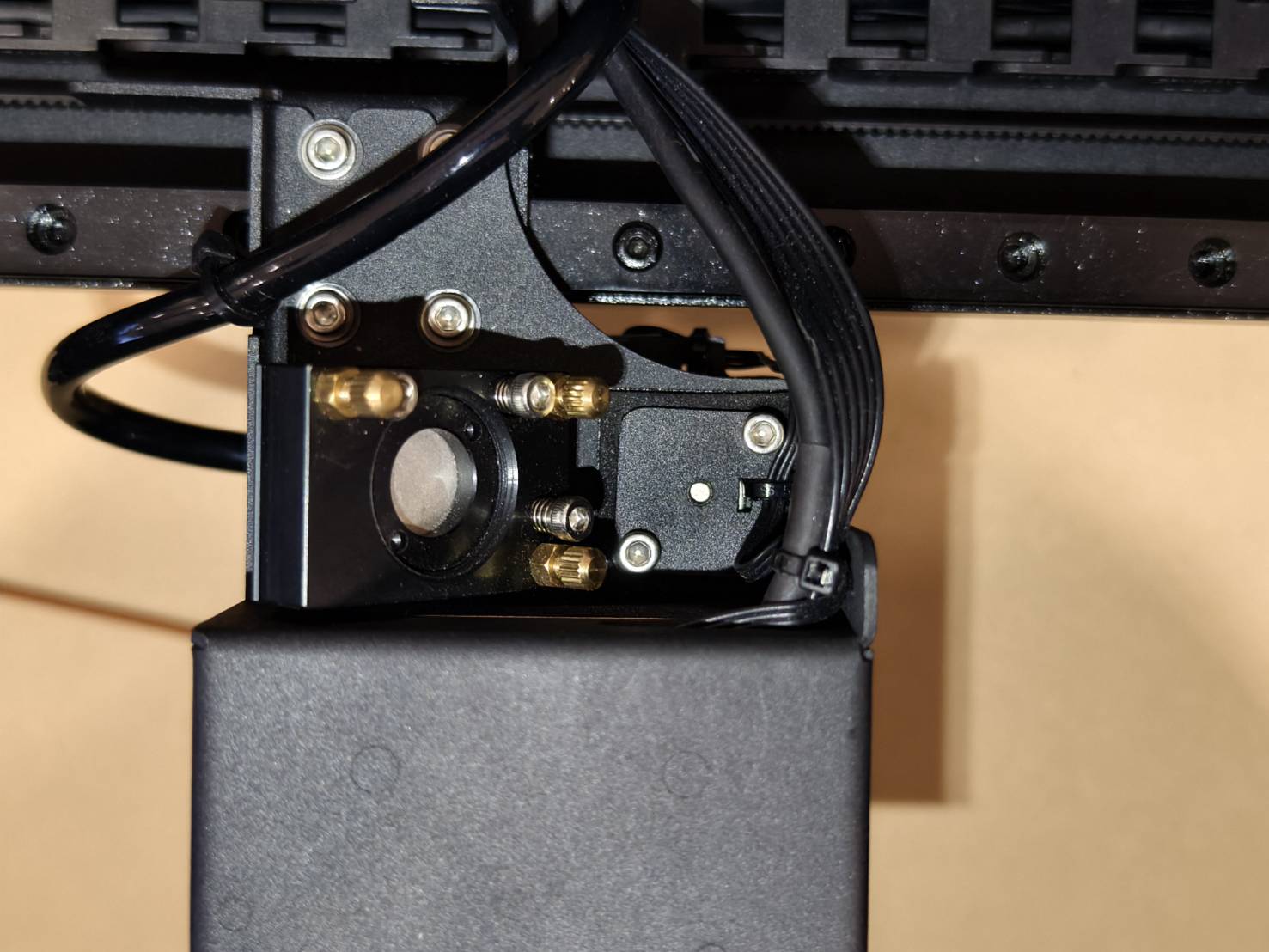

Fixeu el conjunt a la placa.

Pas 8

Comproveu si la sonda s'ha instal·lat correctament.

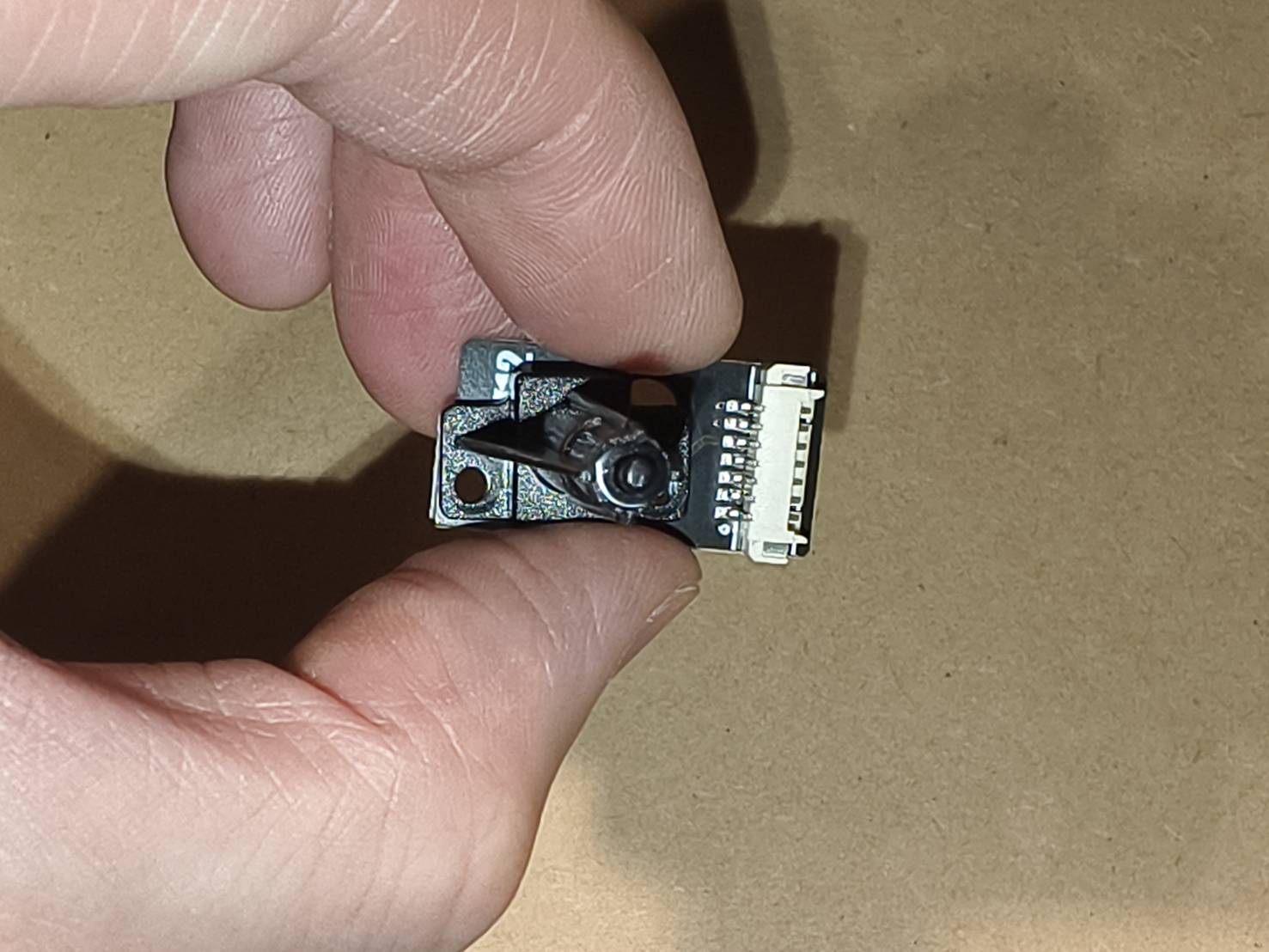

Premeu la sonda amb el dit. La sonda hauria de poder empènyer-se cap amunt, com es mostra al vídeo.
(Si la vostra sonda no s'empeny cap amunt, repetiu el procés.) Pas 7.)

Pas 9

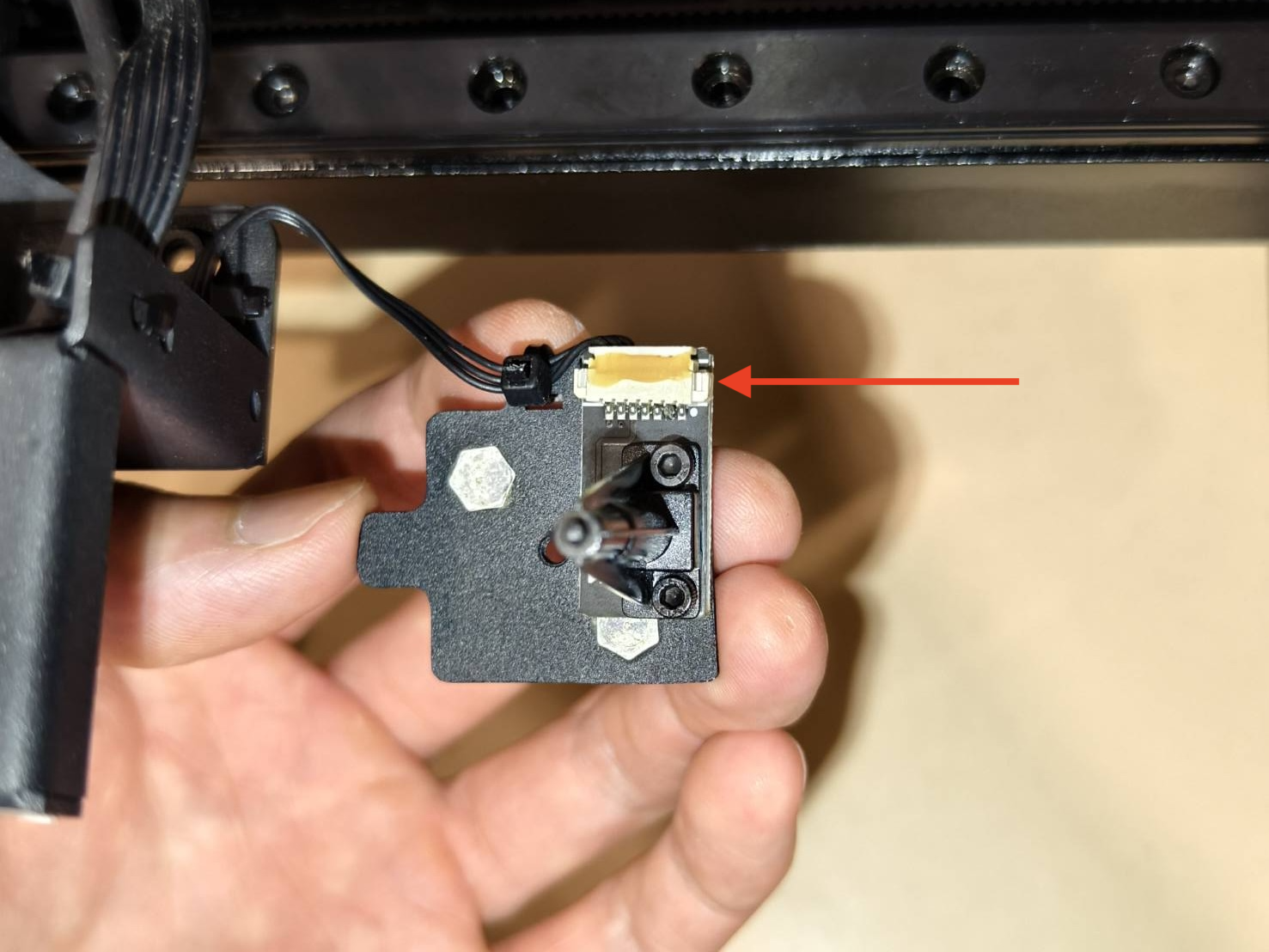

Torneu a connectar el cable o connecteu el cable nou.

Pas 10

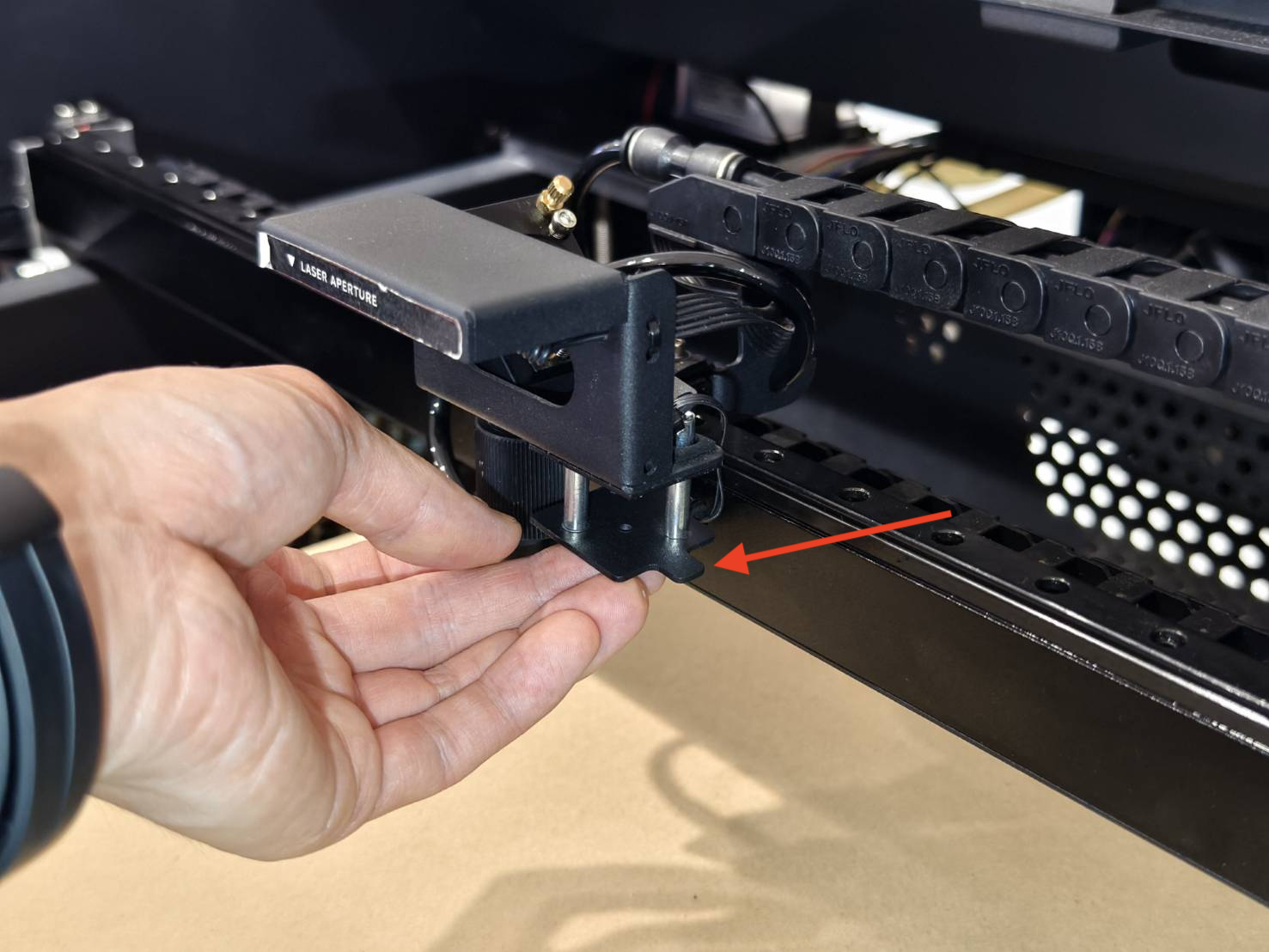

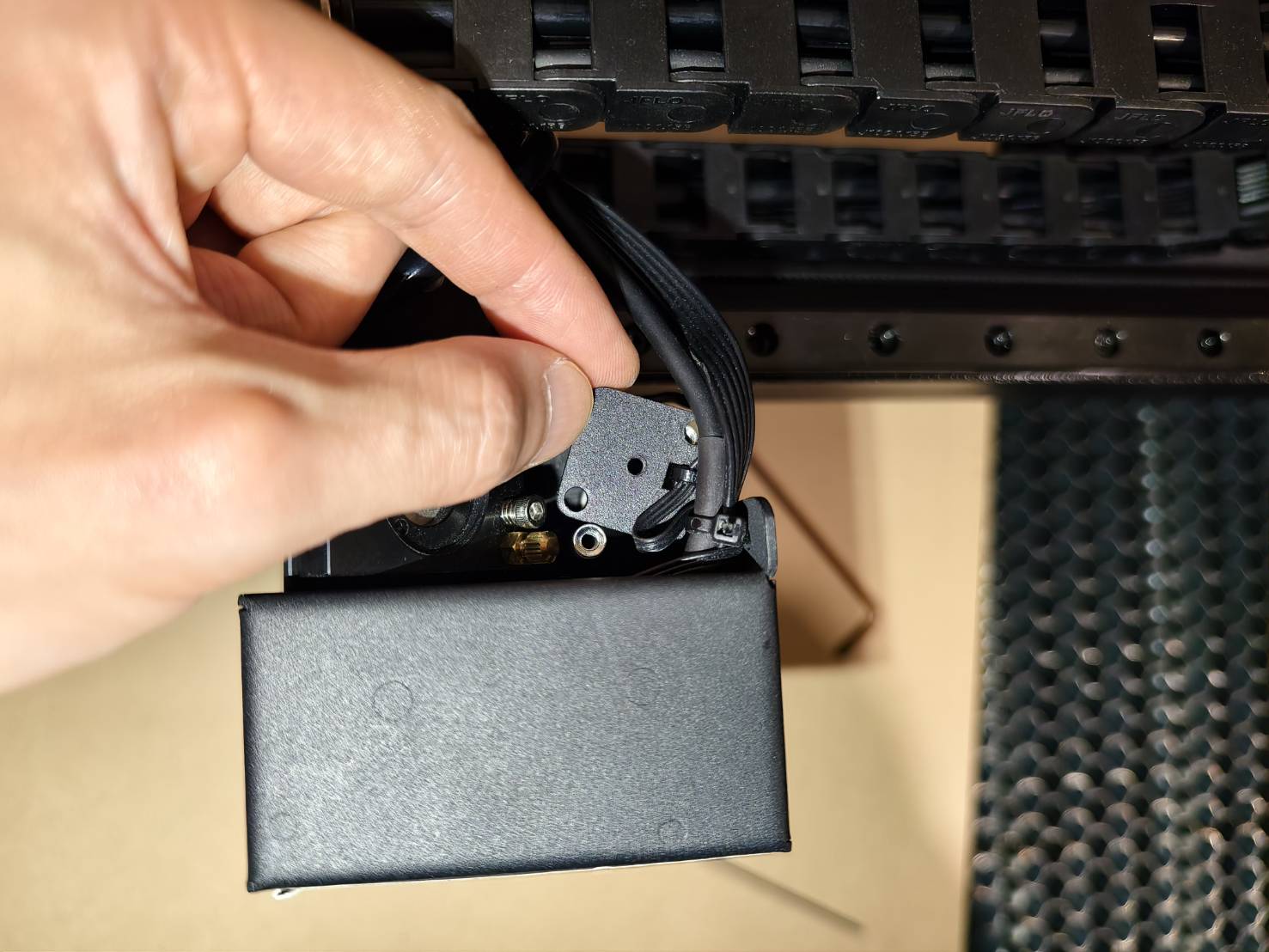

Inseriu els dos eixos del conjunt del sensor d'autoenfocament a les obertures situades sota el conjunt del capçal làser. (Assegureu-vos que la nansa estigui al costat dret.)
