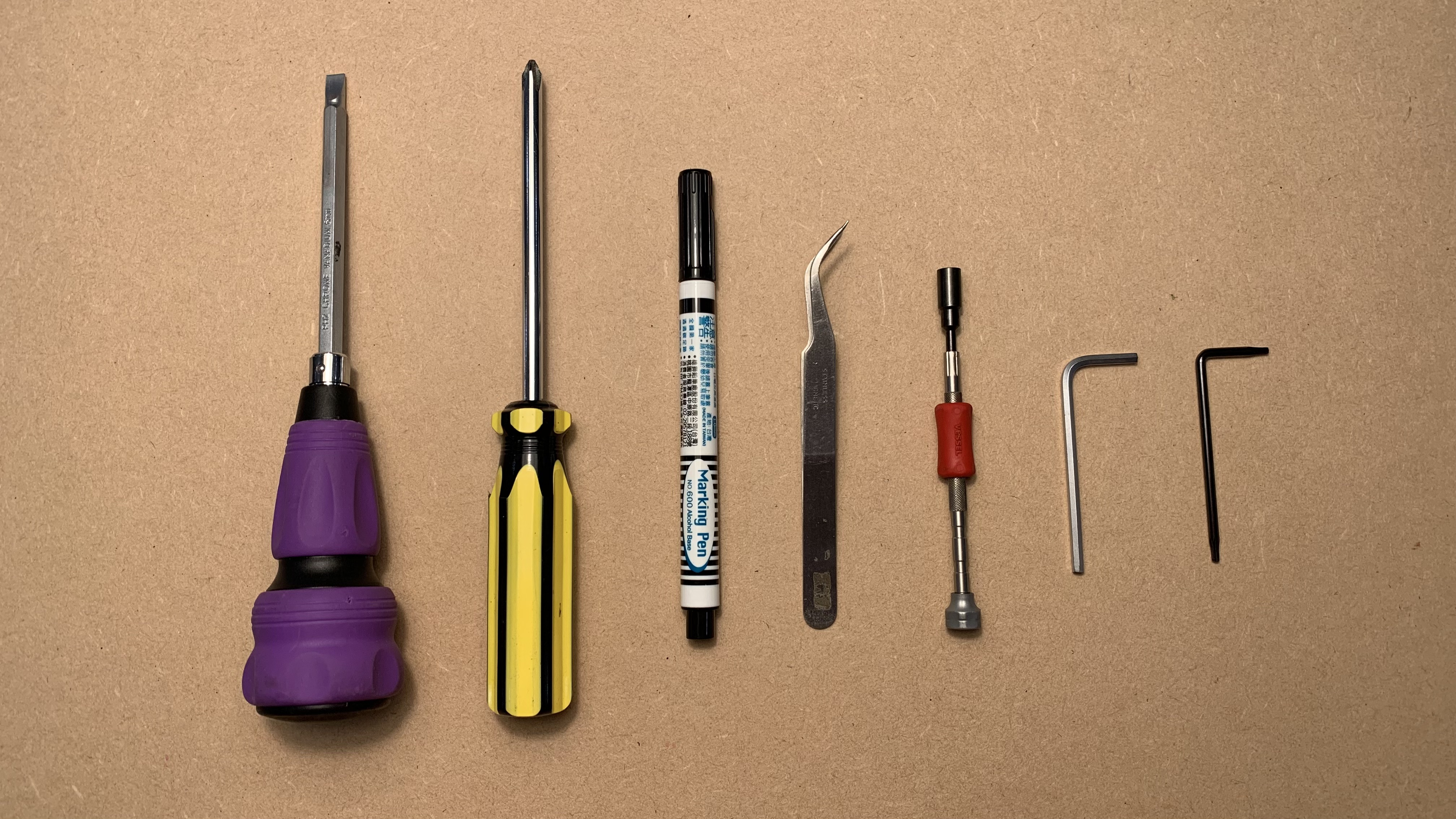

Eines

1	Tornavís Torx T8 Controlador
2	Clau Allen de 3 mm
3	Tornavís Phillips
4	Tornavís de cap pla
5	Retolador permanent
6	Clau de got (5,5 mm)
7	Adhesiu instantani (opcional)

Pas 1

Apagueu la màquina, desendolleu el cable d'alimentació i gireu-la.

Pas 2

Marqueu el peu de goma i el cargol que es troben a prop del port USB.
El propòsit de marcar és que el cargol d'aquest peu serà més curt que els altres i ha d'estar en la mateixa posició.

Pas 3

Desafluixeu aquests cargols inferiors.
(Cargol T8 x 6 unitats i cargol hexagonal de 3 mm x 4 unitats)

Pas 4

Gireu la màquina i desafluixeu els cargols laterals (cargol T8 x 2 unitats)

Pas 5

Marqueu els forats dels cargols a ambdós costats amb el bolígraf.
L'objectiu és recordar que els costats marcats estaran orientats cap a l'àrea de treball durant el muntatge.

Pas 6

Desplaceu el suport del mòdul cap al ventilador fins al final.

Pas 7

Aixequeu el marc superior amb les dues mans i col·loqueu-lo sobre els espàrrecs.
(Aneu amb compte de no enganxar els cables amb els marcs.)

Exemple de marc recolzat sobre els espàrrecs:

Vídeo d'exemple d'aixecament (El vídeo es va enregistrar dins la màquina):

Pas 8

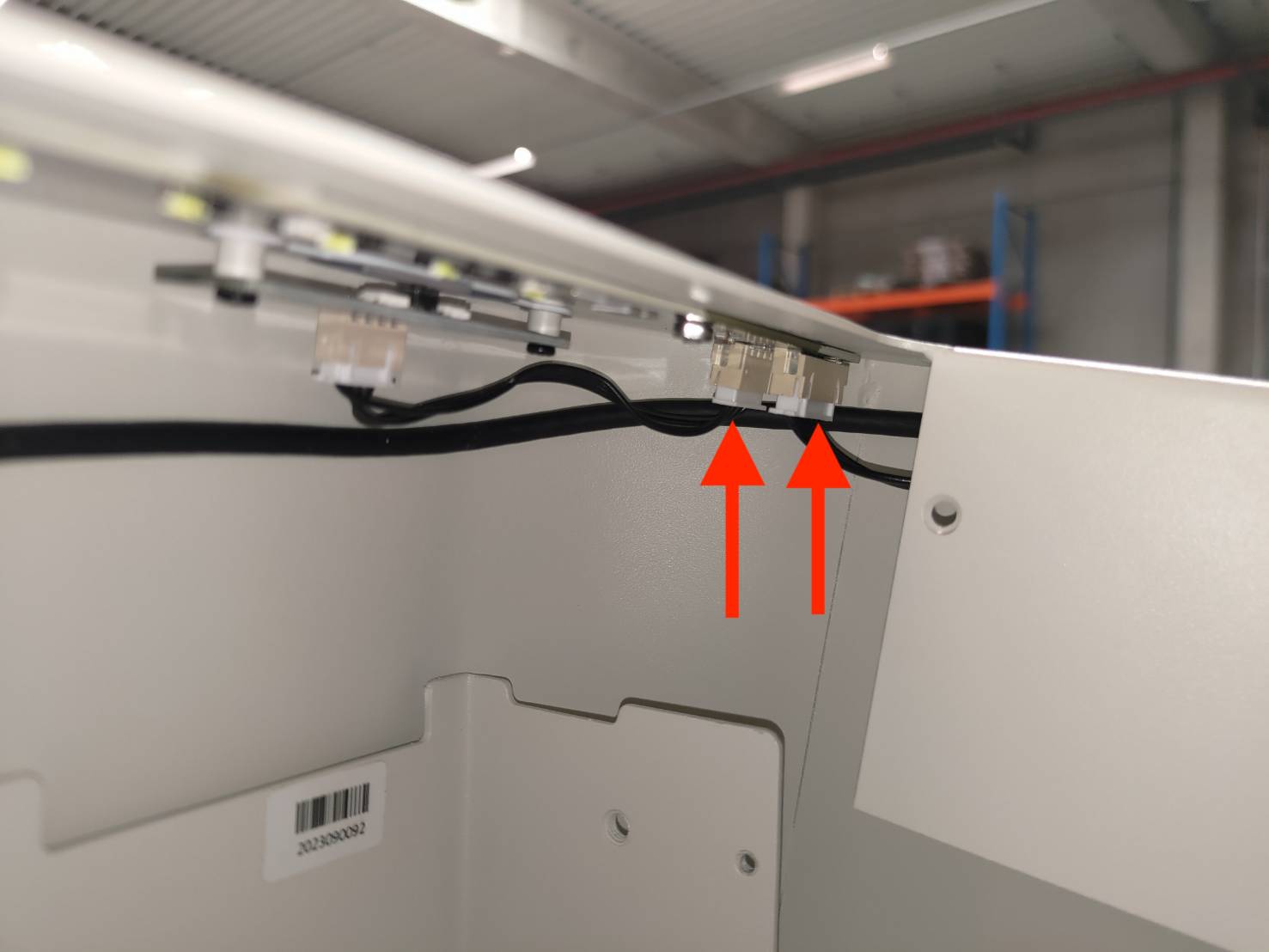

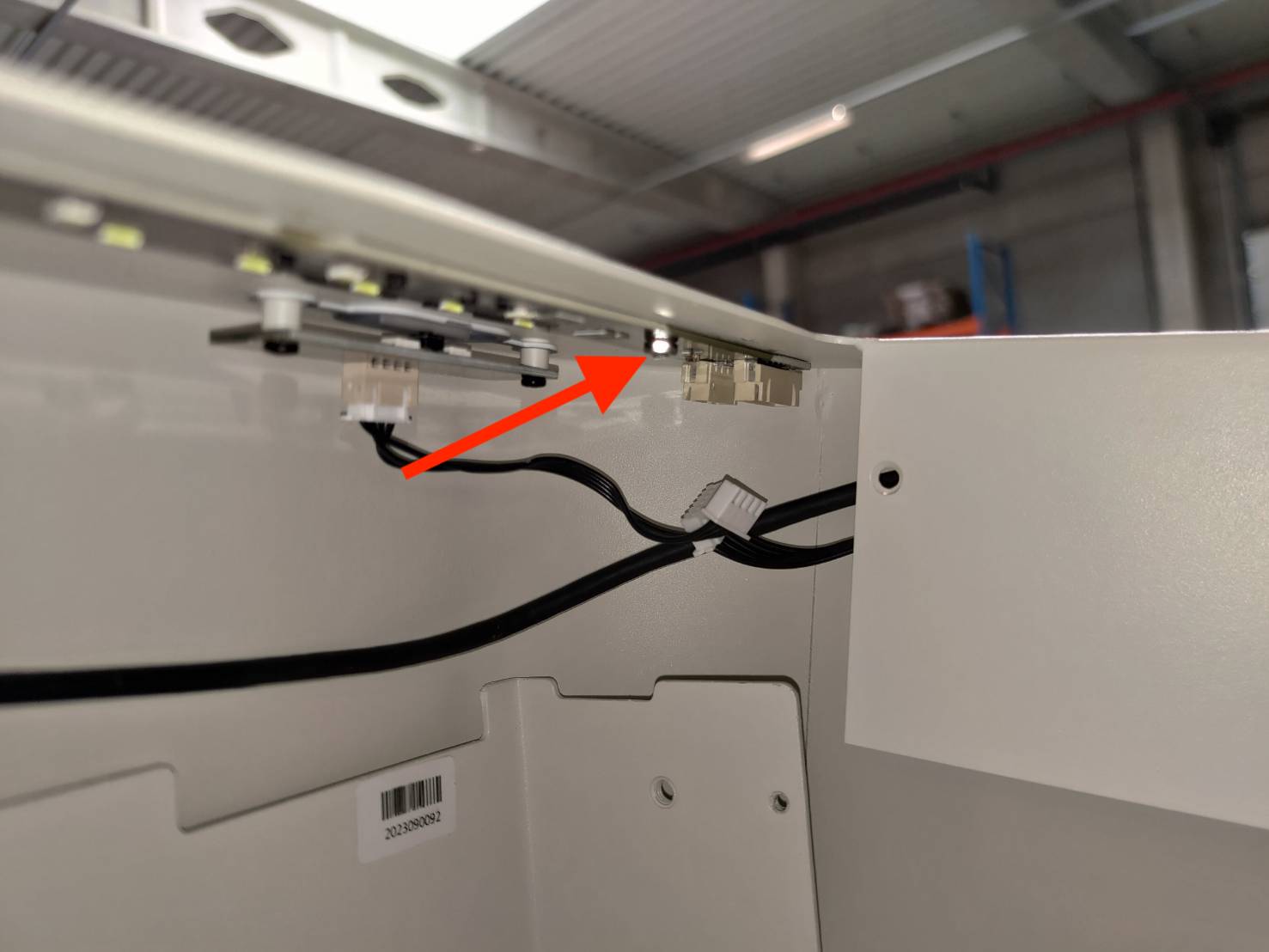

Desconnecteu aquests dos cables.

Pas 9

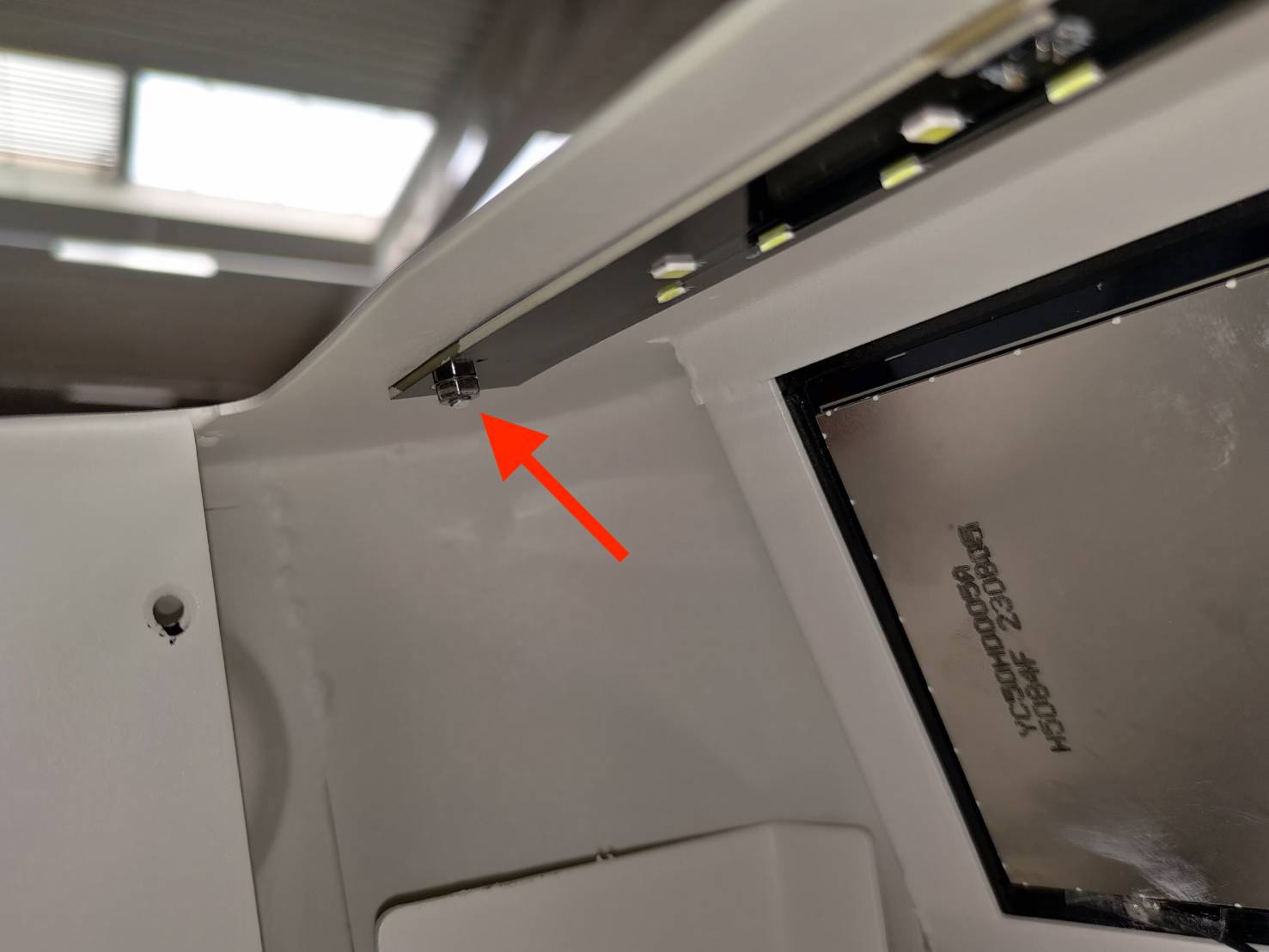

Utilitzeu una clau de tub de 5,5 mm per treure aquestes dues femelles.

Costat del cable

Costat de la pantalla

Pas 10

Feu servir un tornavís pla per extreure la placa fent palanca.

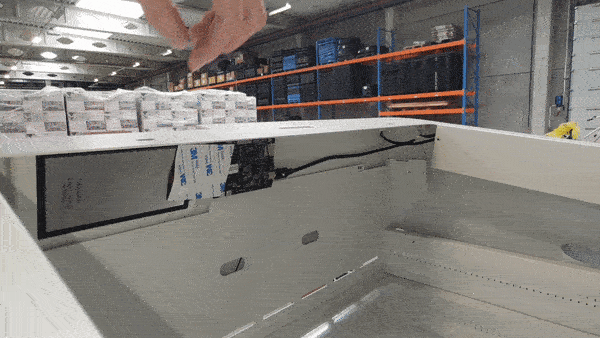

Vídeo de demostració (El vídeo es va enregistrar dins la màquina)

Suggeriment:

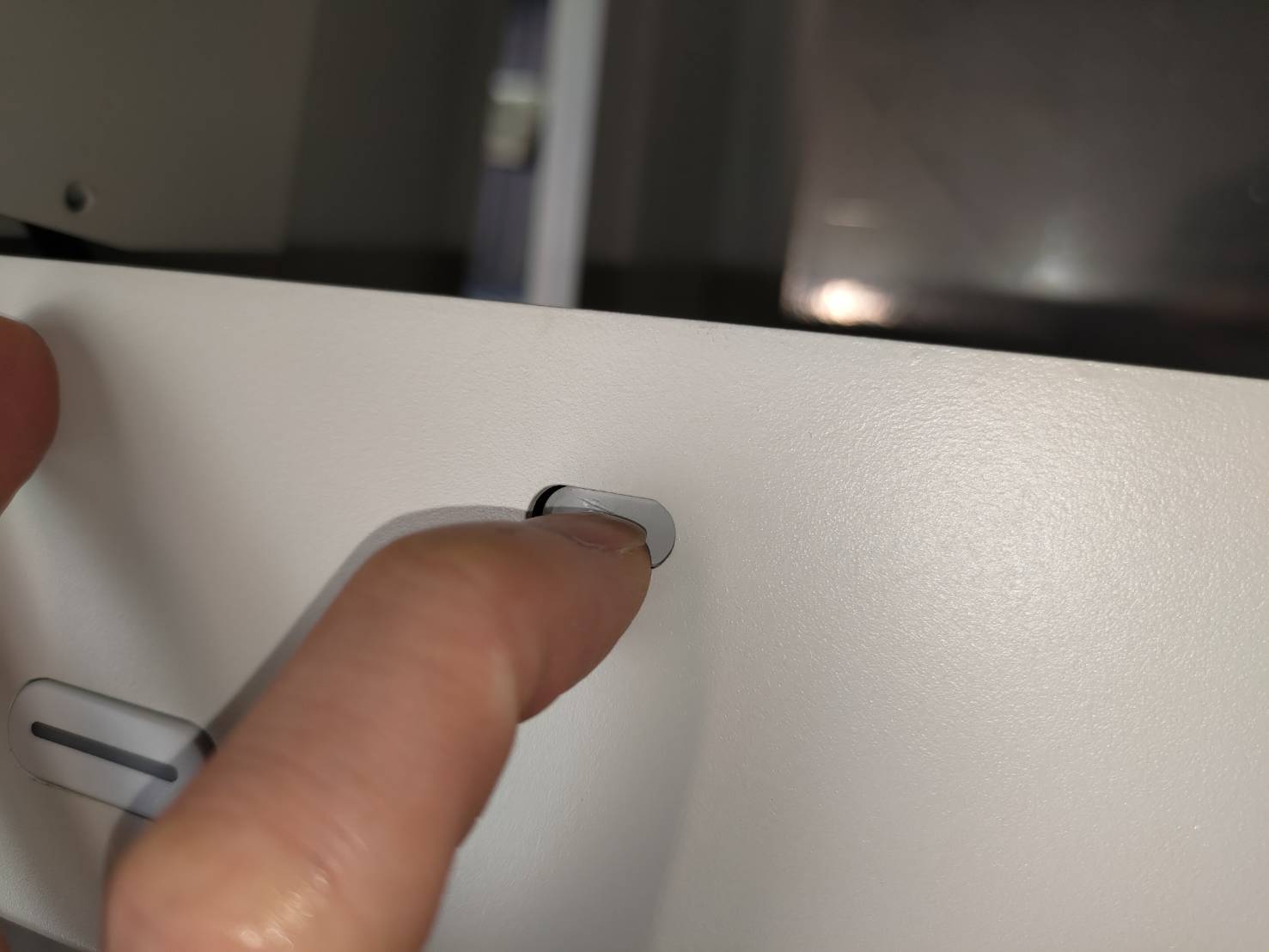

Si no trobeu un espai per inserir el tornavís pla, proveu de prémer amb força les peces decoratives blanques.

Pas 11

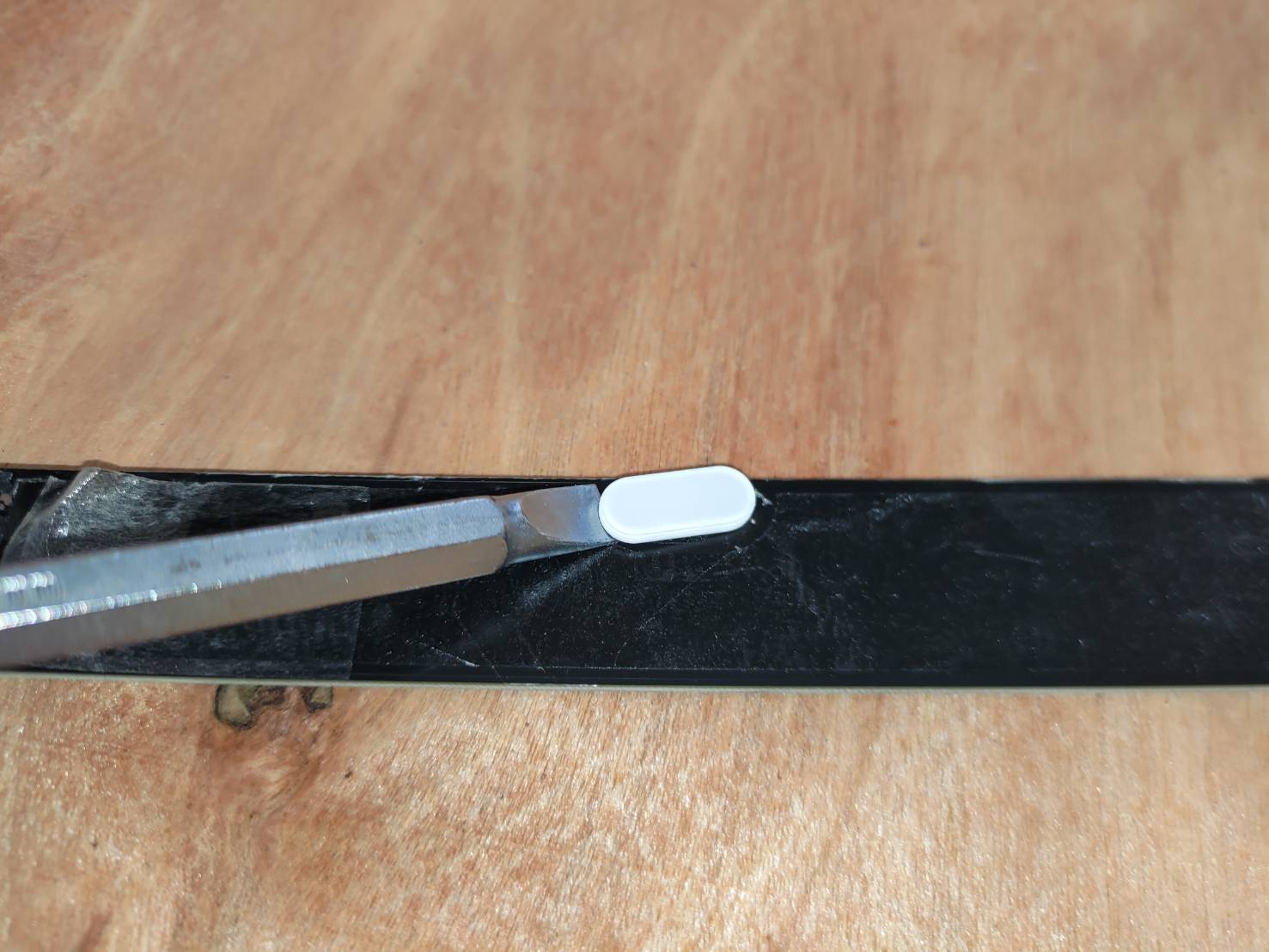

Retireu les peces decoratives (2 unitats) de la placa antiga amb un tornavís de cap pla.

(Si les peces decoratives vénen amb la nova placa del sensor de la porta, ometeu aquest pas.)

Pas 12

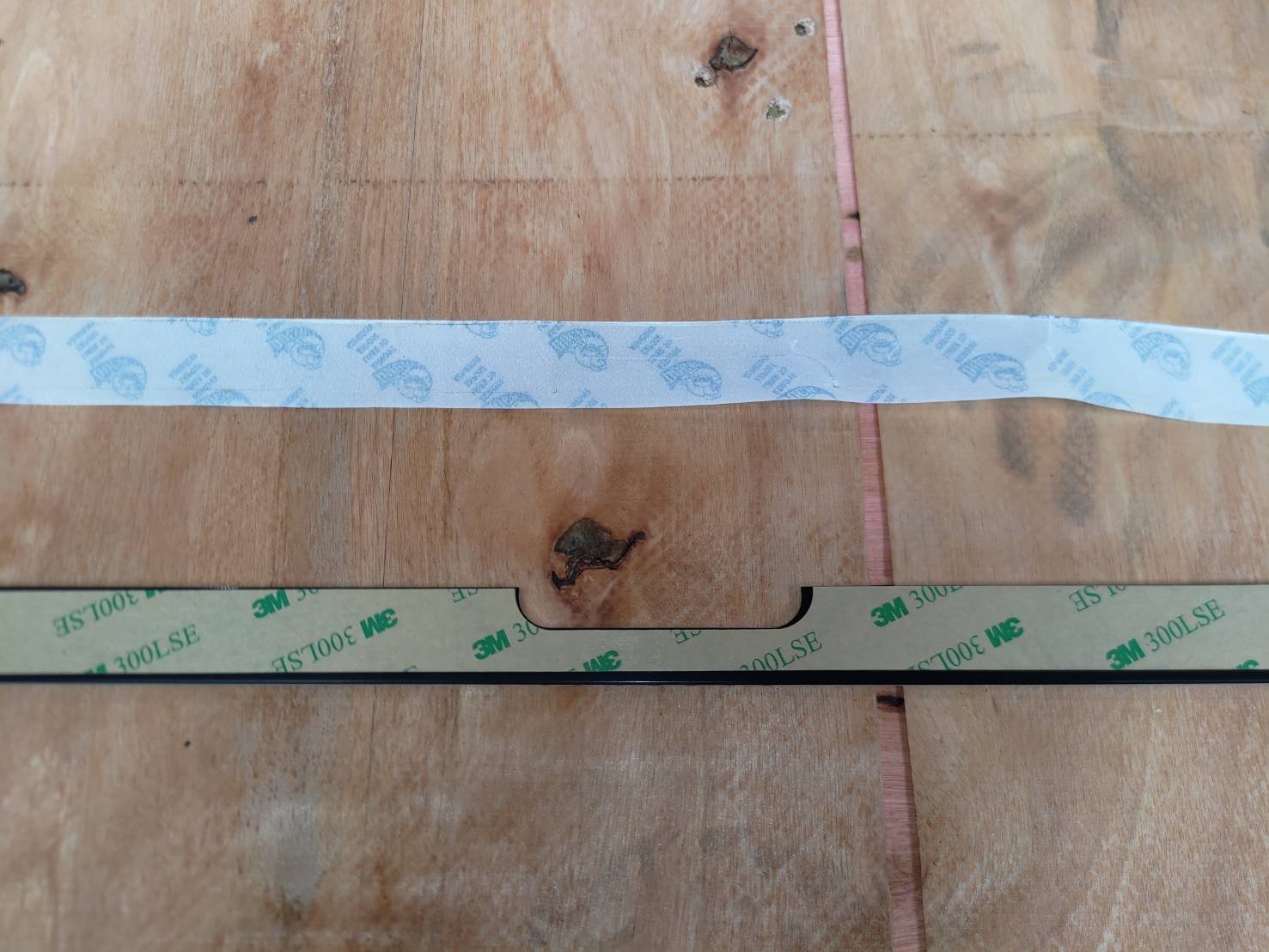

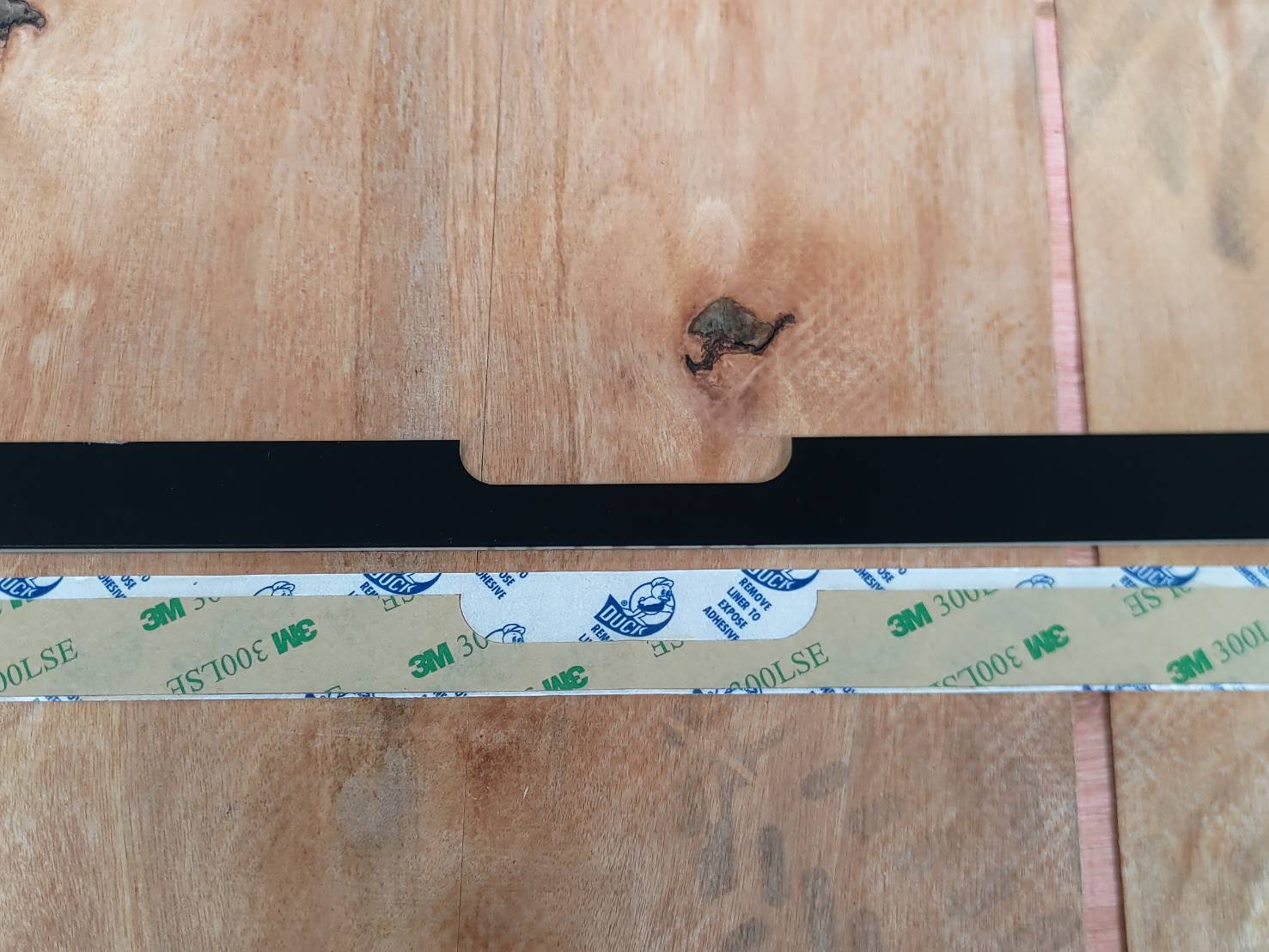

Col·loqueu la cinta adhesiva a la nova placa.
(Si la cinta adhesiva ja està a la nova placa del sensor de la porta, ometeu aquest pas.)

Suggeriment: Podeu utilitzar l'obertura en arc del centre per alinear-la.

Pas 13

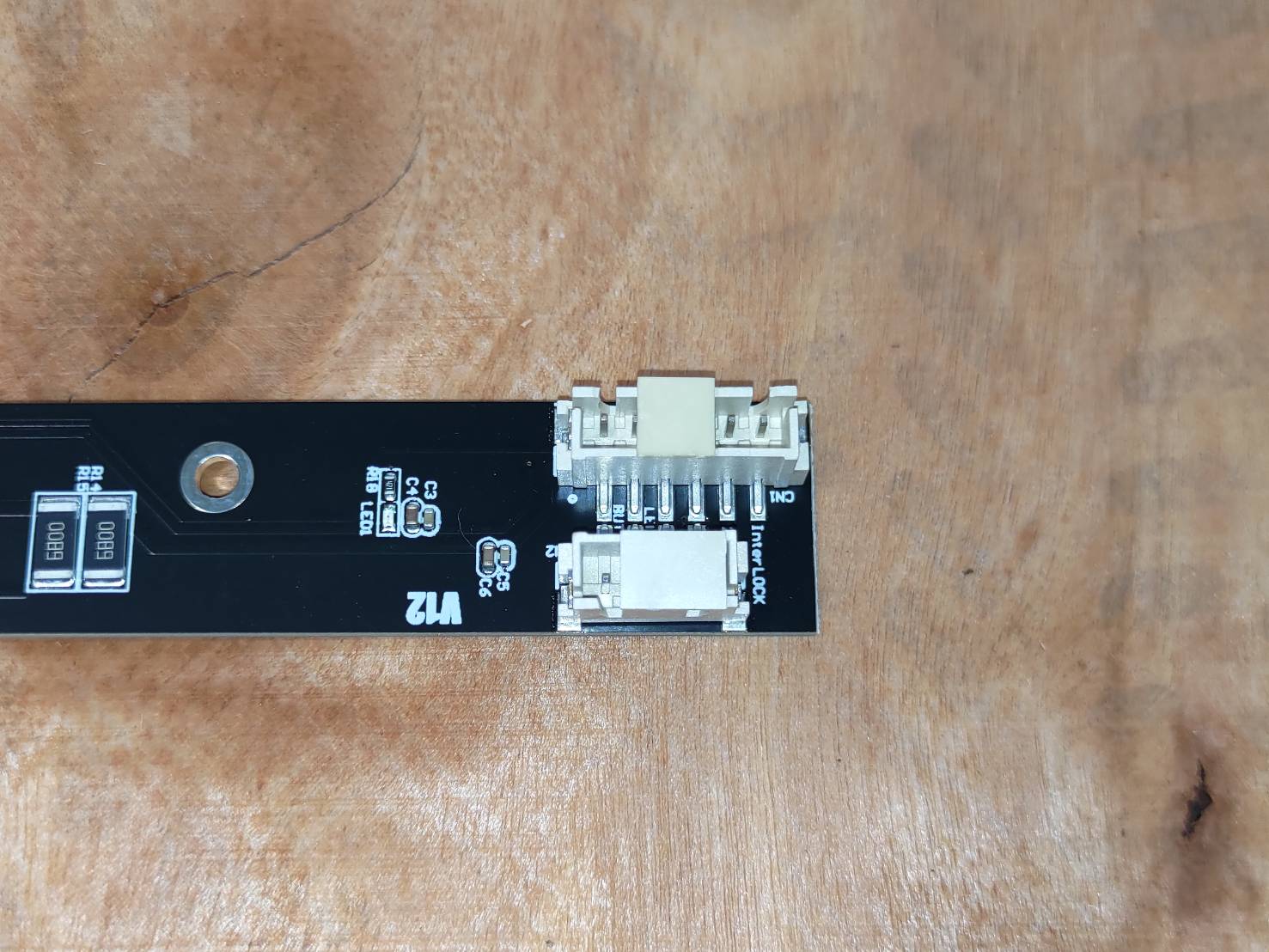

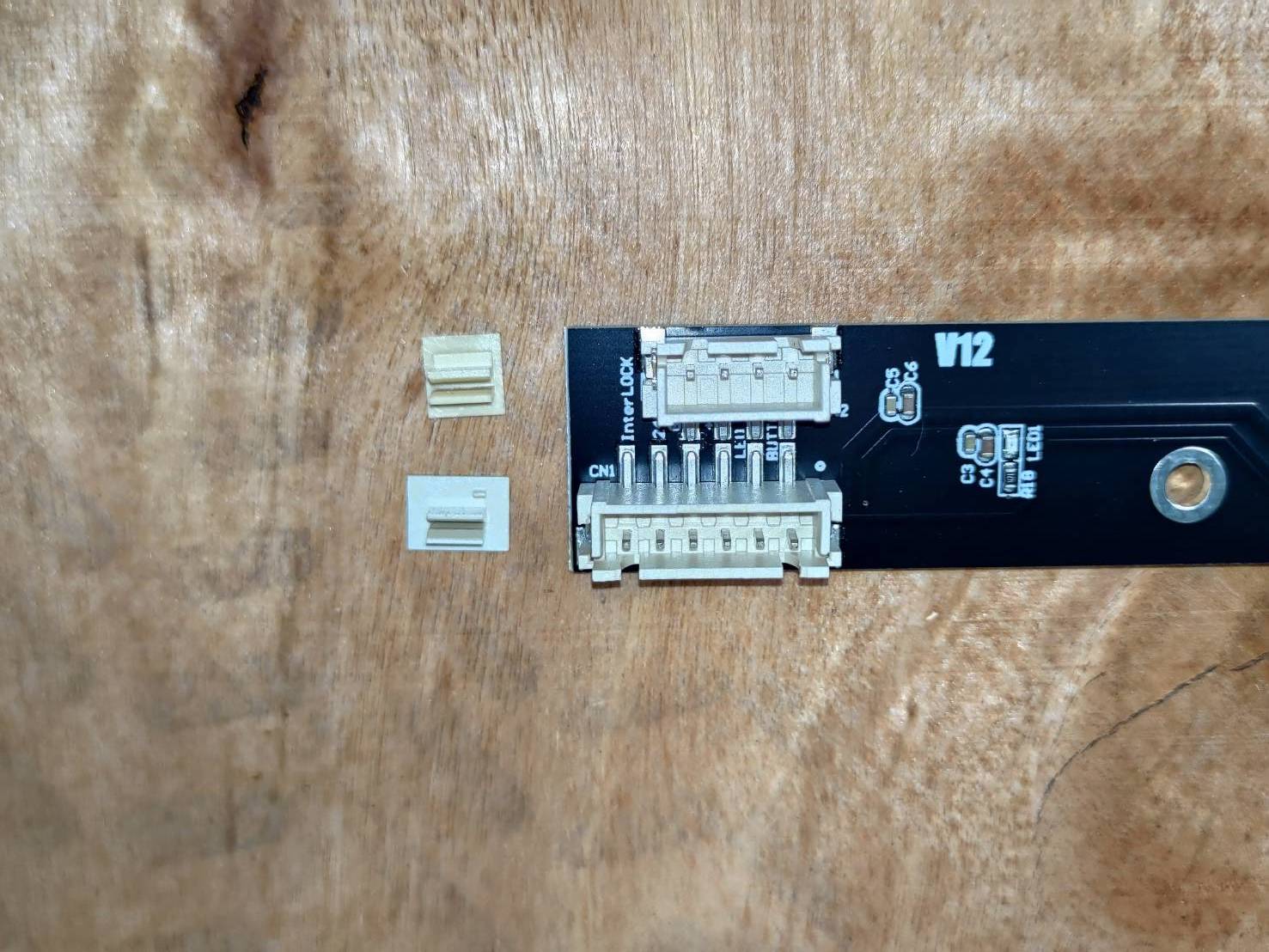

Retireu els clips de protecció.
(Si els clips ja s'han retirat, ometeu aquest pas.)

Pas 14

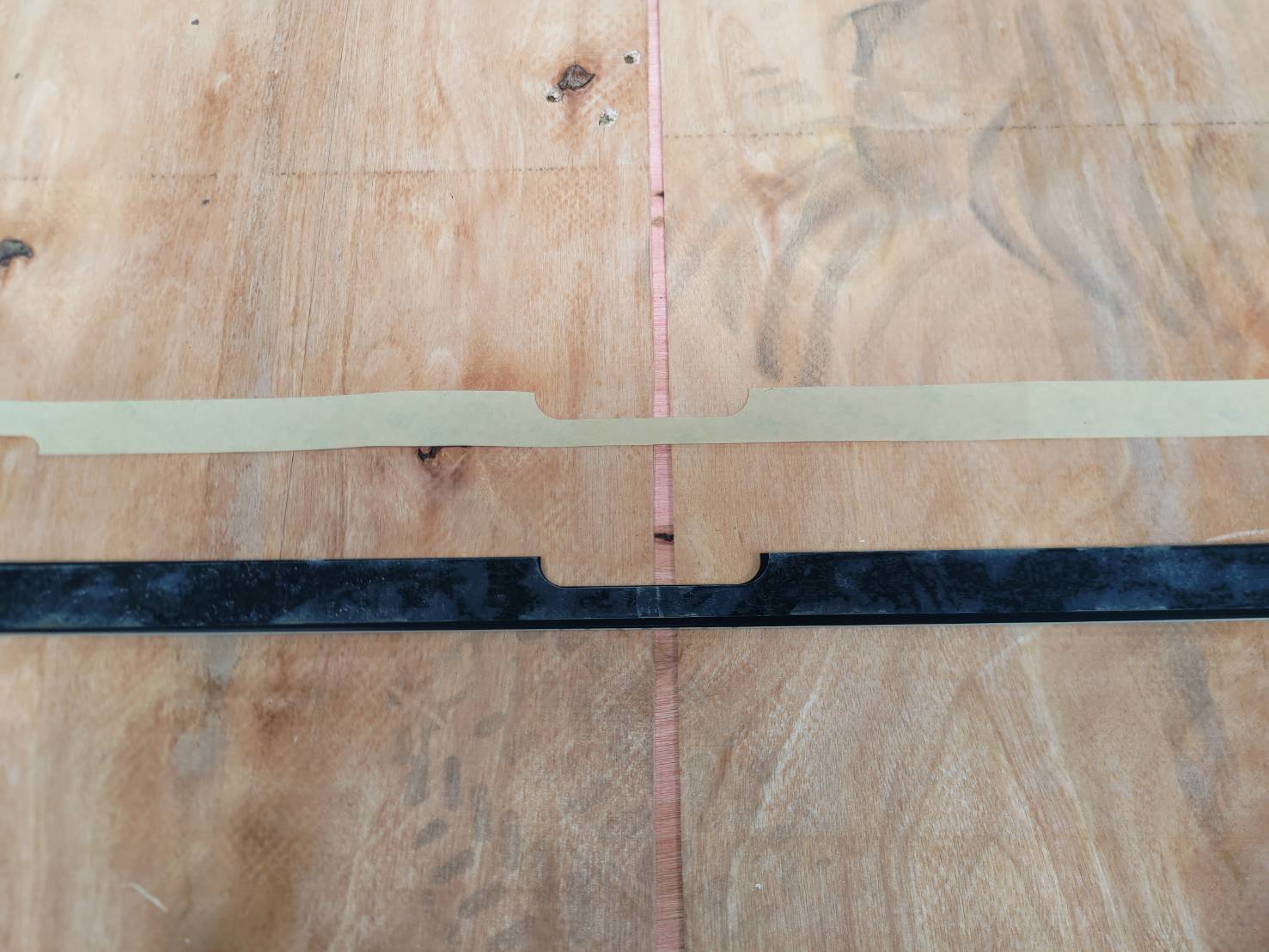

Retireu la pel·lícula protectora de la cinta adhesiva.

Pas 15.1

Col·loqueu la placa a la màquina.

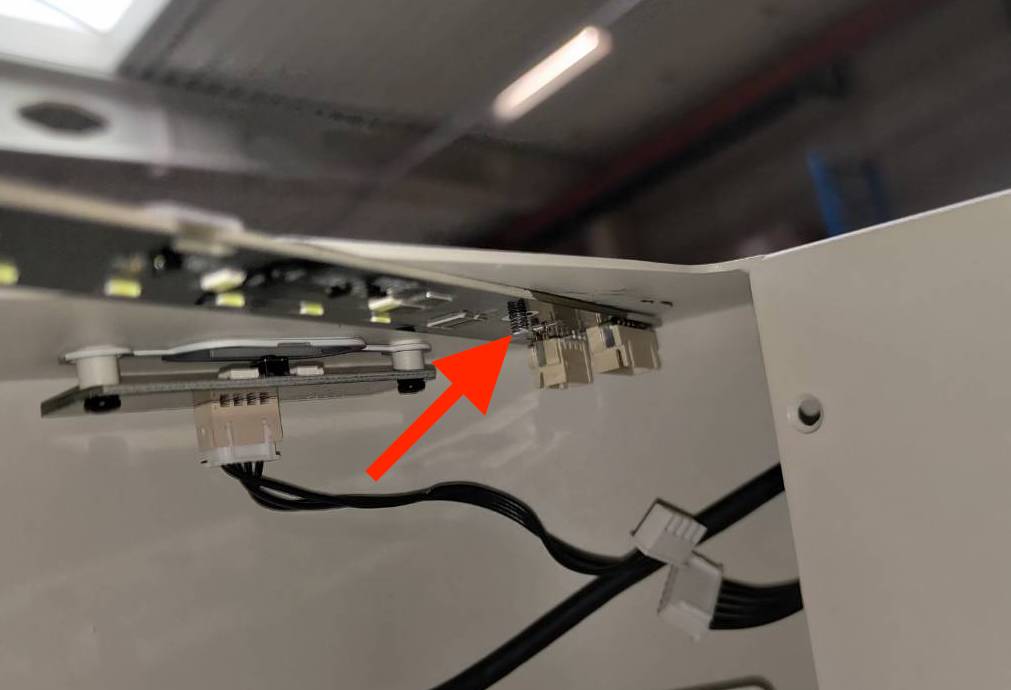

Primer, inseriu el forat de la placa al pern (costat del cable)

Pas 15.2

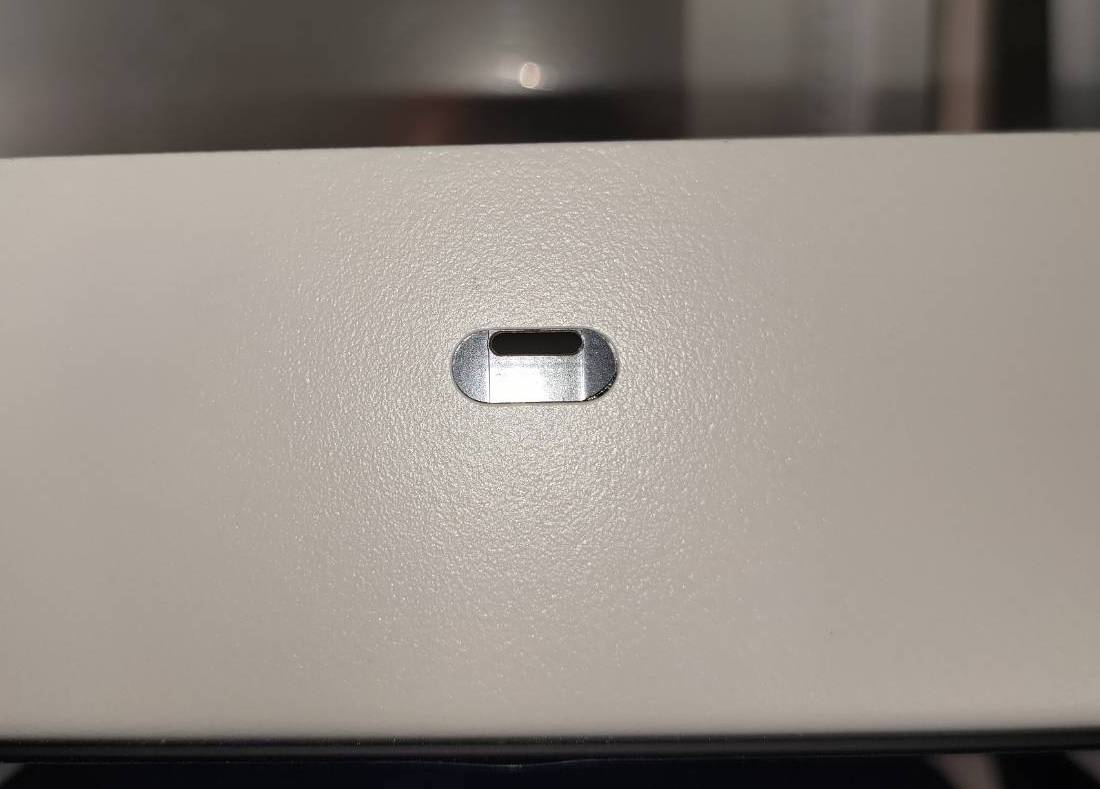

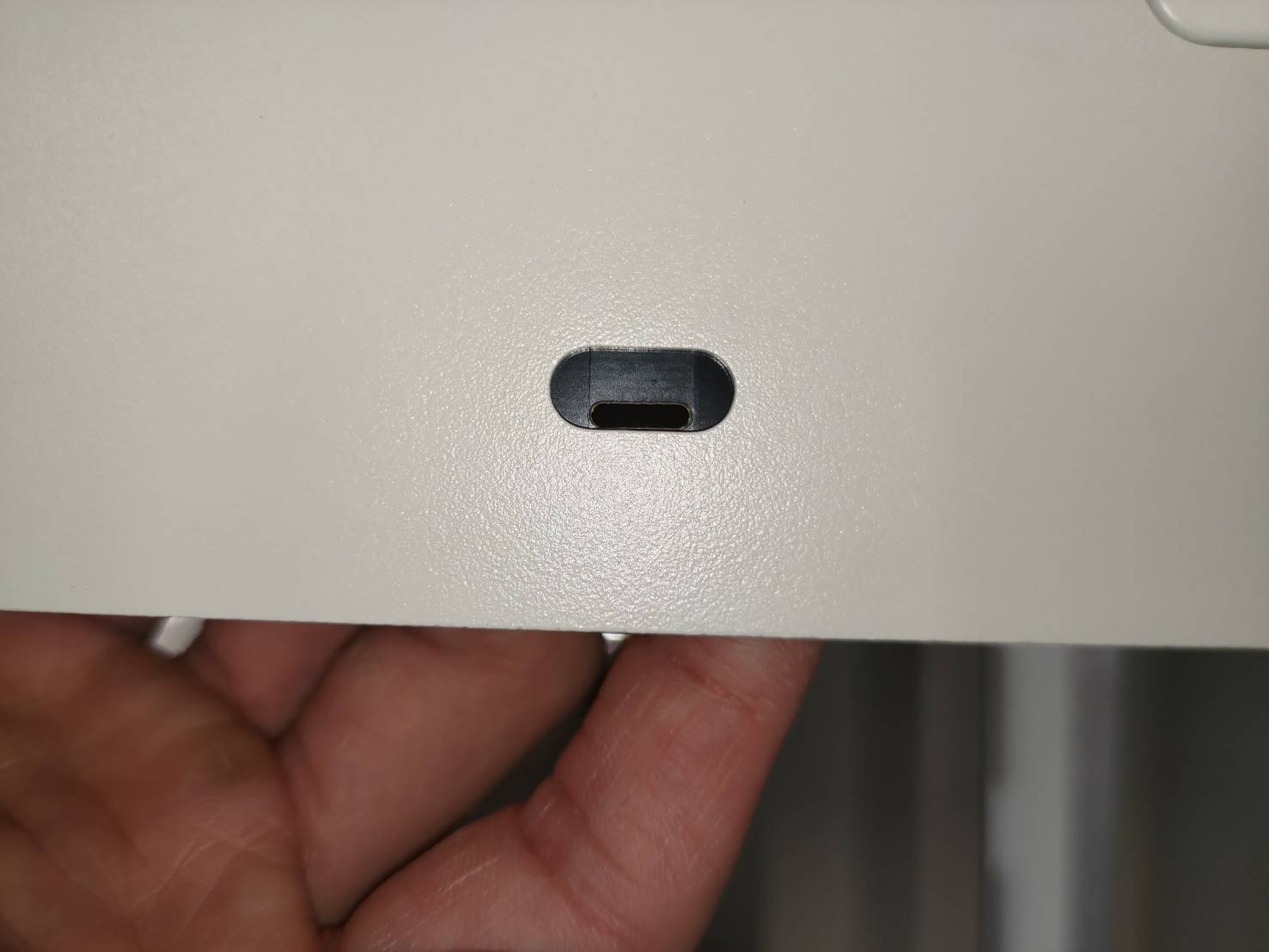

Alineeu l'obertura ovalada de la xapa metàl·lica amb l'obertura de la placa.

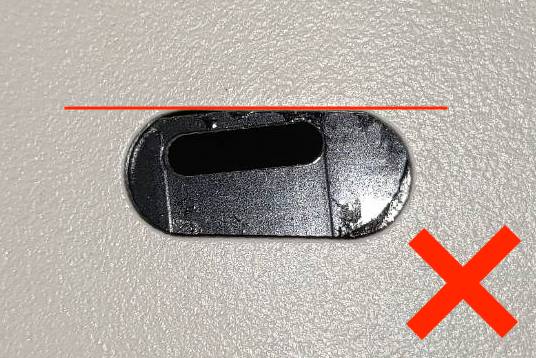

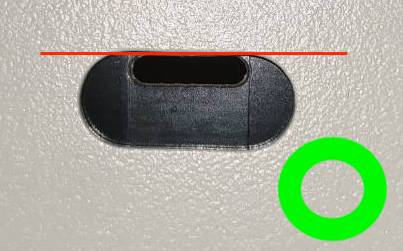

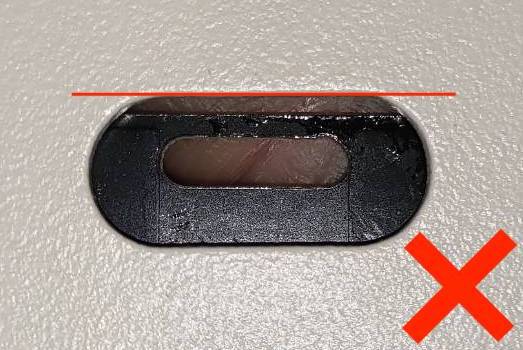

El forat de la placa ha d'estar alineat amb la vora superior del forat de la xapa metàl·lica, com es mostra a la imatge. (costat del cable)

Pas 15.3

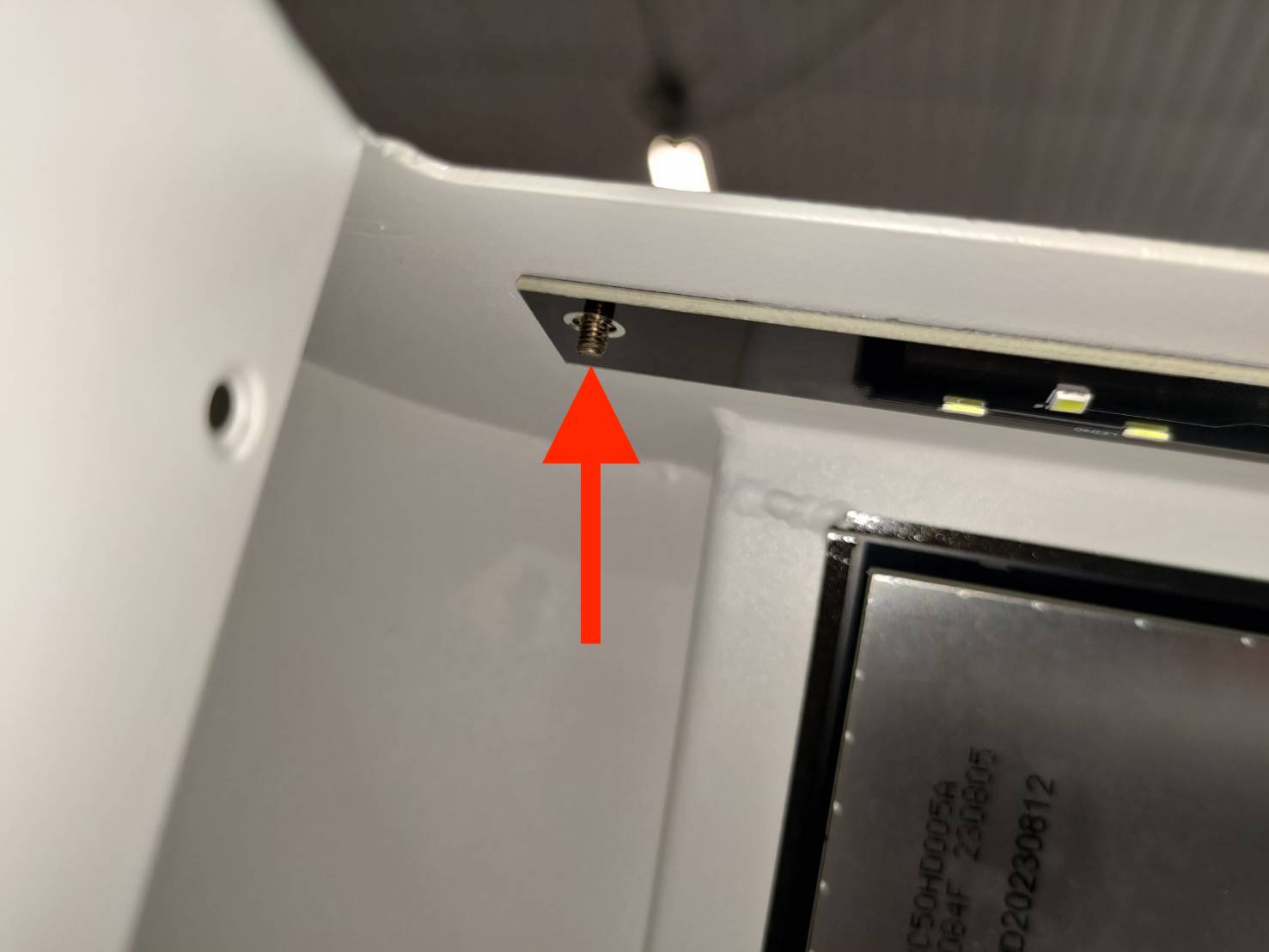

Inseriu l'altre forat de la placa al pern (costat de la pantalla).

Pas 15.4

Alineeu l'obertura ovalada de la xapa metàl·lica amb l'obertura de la placa.

El forat de la placa ha d'estar alineat amb la vora superior del forat de la xapa metàl·lica, com es mostra a la imatge. (costat de la pantalla)

Pas 15.5

Després de col·locar la placa correctament, premeu-la perquè quedi ben fixada

Pas 15.6

Cargoleu de nou aquestes dues femelles de 5,5 mm.

Costat del cable

Costat de la pantalla

Pas 15.7

Connecteu els dos cables.

Pas 16

Torneu a col·locar el marc superior.

Assegureu-vos que els forats dels cargols marcats estiguin orientats cap a l'àrea de treball.

Restauració del marc:

Pas 17

Cargoleu els cargols laterals.

Pas 18

Engegueu la màquina i comproveu la detecció de la porta.

Exemple - La detecció de la porta funciona:

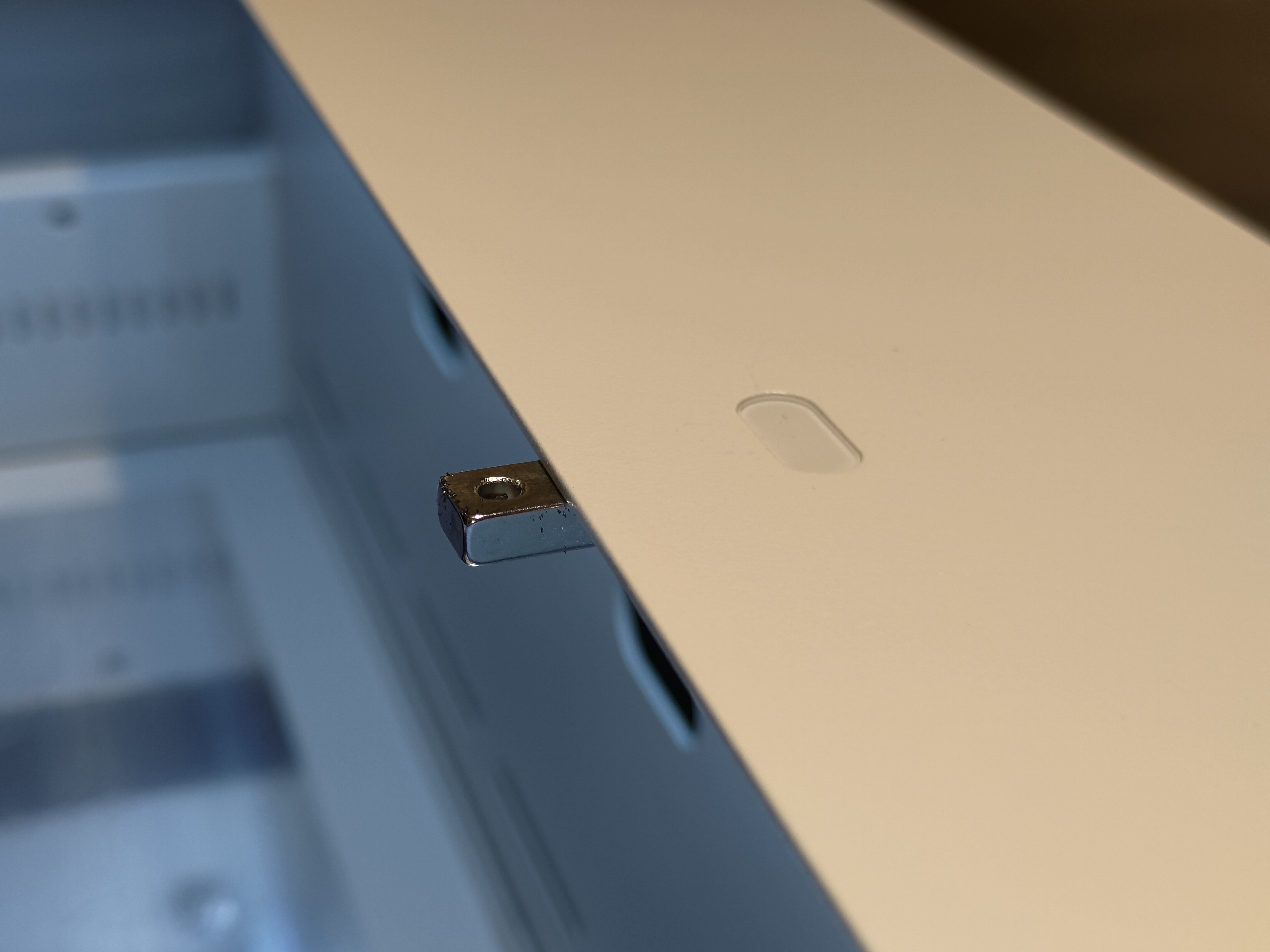

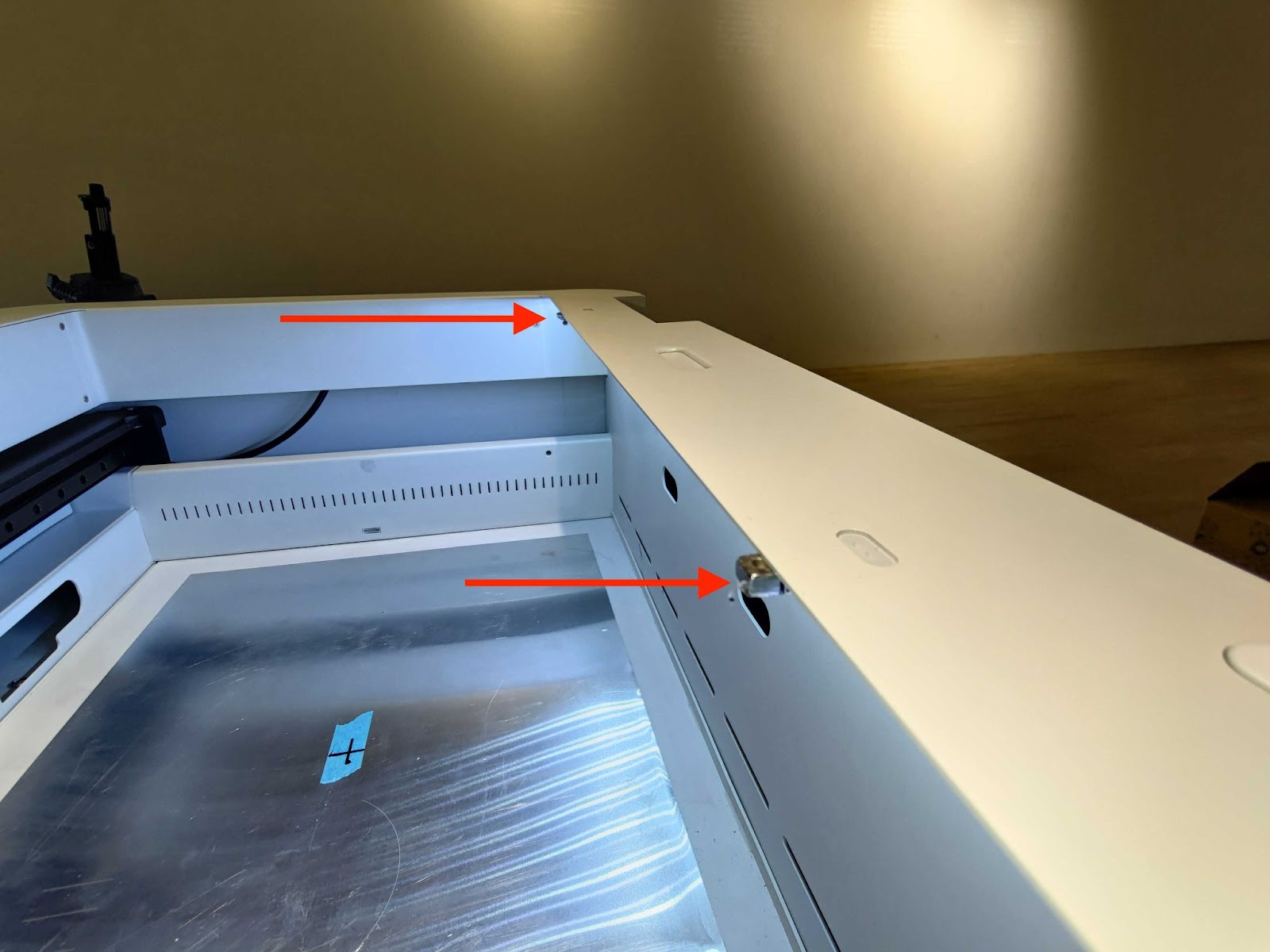

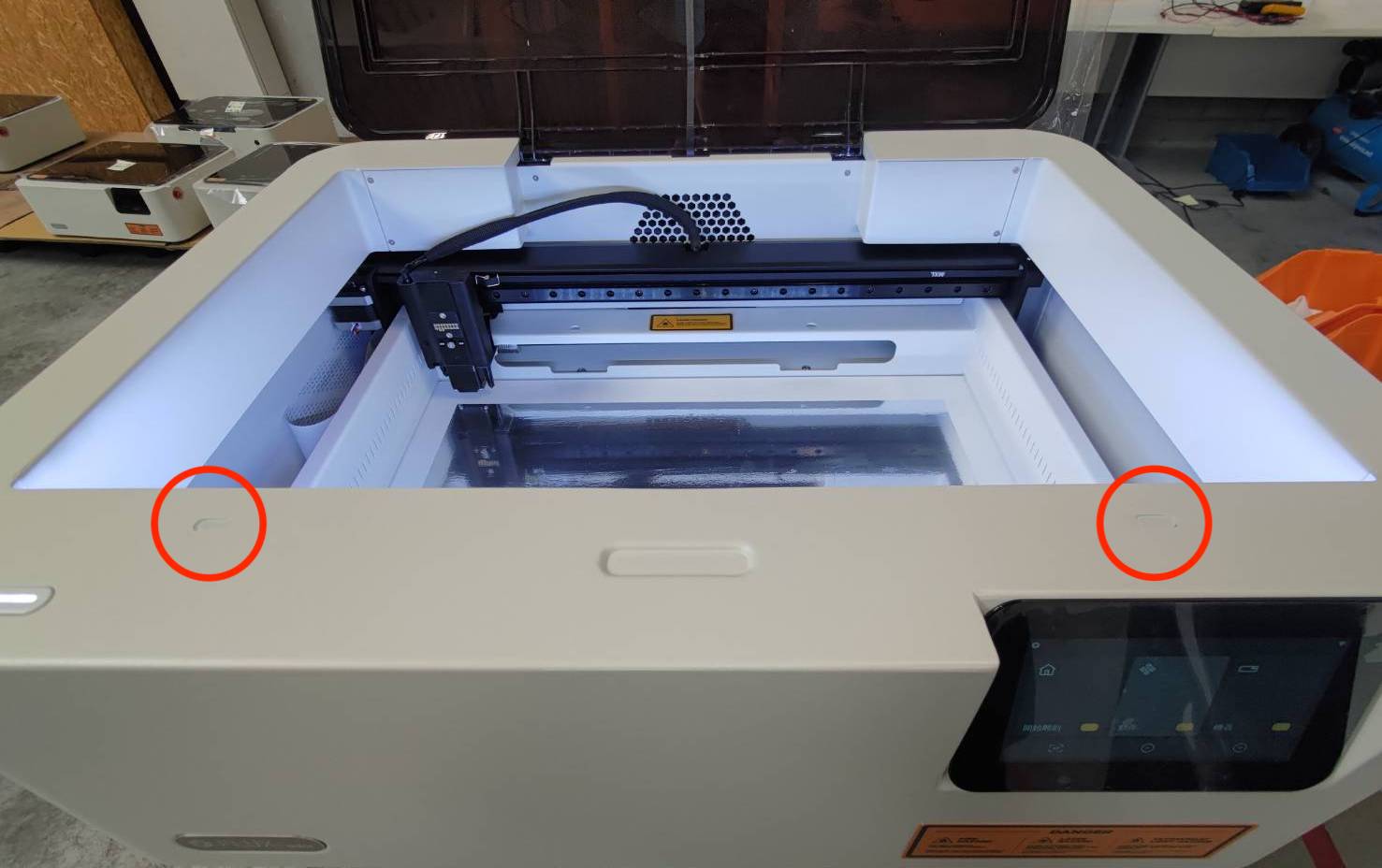

Si la detecció de la porta falla, col·loqueu dos imants a les àrees de detecció tal com es mostra a la imatge.
pasted image 0.jpg

Si els imants externs funcionen, consulteu Pas 4 al Pas 17 per realinear la placa.

Si els imants externs no funcionen, continueu amb els passos del Pas 19 al Pas 21 per tornar a cargolar tots els cargols. Després d'això, aneu a la pàgina per solucionar el problema.
(Si el problema persisteix després de la resolució de problemes, és possible que la nova placa del sensor de la porta sigui defectuosa. Seguiu les instruccions de la pàgina anterior i poseu-vos en contacte directament amb el servei d'atenció al client.)

Pas 19

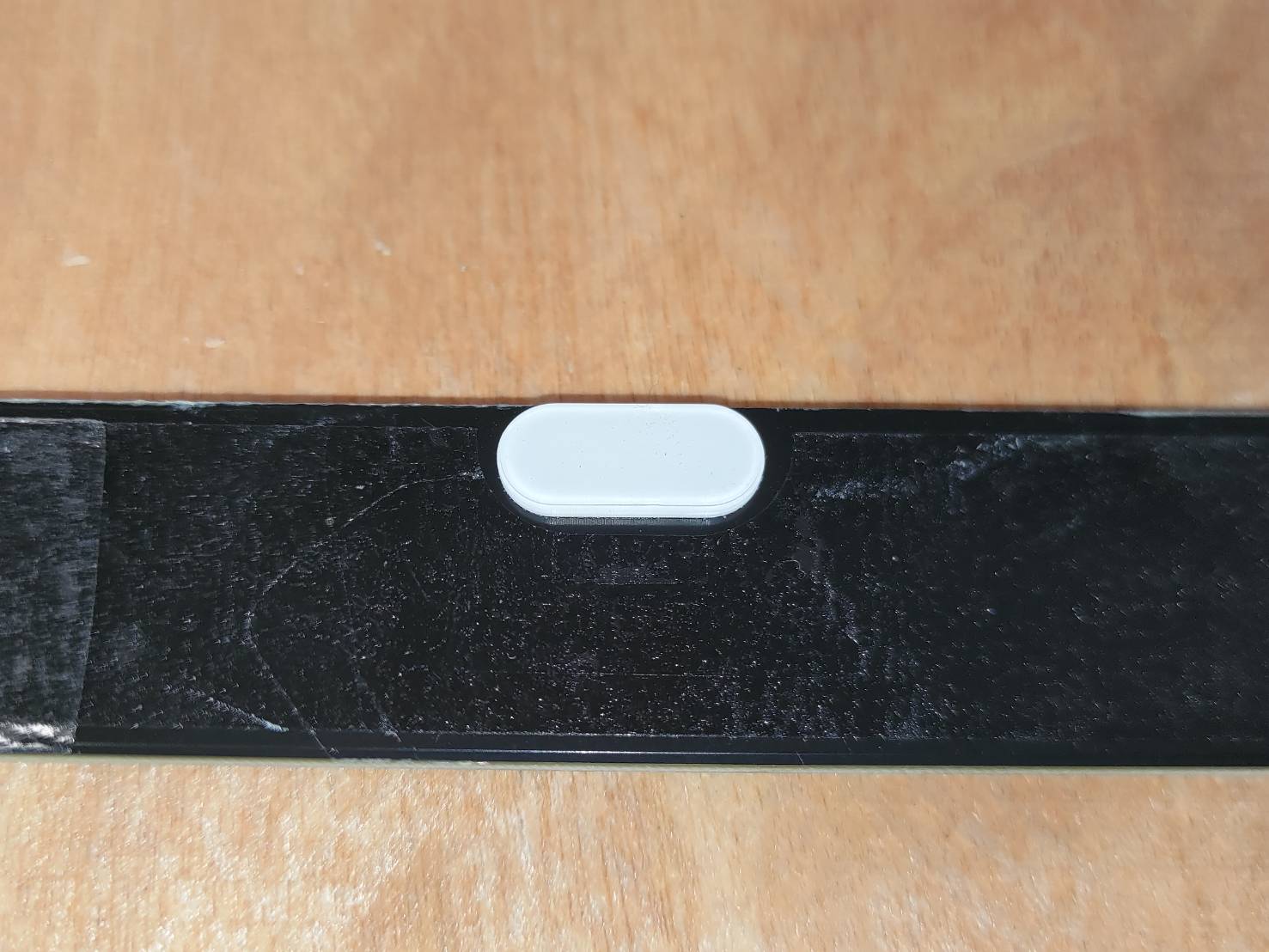

Col·loqueu les peces decoratives als forats del marc.
(Apliqueu més adhesiu si les peces ja no s'enganxen)

Pas 20

Apagueu i gireu la màquina. Cargoleu tots els cargols de la part inferior.
Tingueu en compte que el peu i el cargol marcats han d'estar en una posició propera als ports USB.

Suggeriment:
És millor no estrènyer completament els cargols al principi, ja que alguns podrien estar desalineats i no es podrien col·locar. Per tant, es recomana estrènyer tots els cargols després d'haver-los instal·lat tots.

Pas 21

Gireu la màquina. Moveu el suport del mòdul per comprovar si es pot moure lliurement.

Si el suport es pot moure sense problemes, la substitució s'ha realitzat correctament.

Si el suport està encallat o no es pot empènyer completament cap al ventilador, procediu al Pas 22.

Pas 22

Intenteu afluixar el cargol del peu de goma proper als ports USB i torneu a provar de moure el suport del mòdul.
