Ador - Substitució del cable de la càmera i del mòdul de la càmera

Nota

Aquest article NO és aplicable a la regió dels Estats Units, ja que el disseny de la càmera és diferent d'altres regions.
Si el vostre Ador és la versió dels Estats Units, consulteu aquest article: Ador EUA - Substitució del mòdul de la càmera

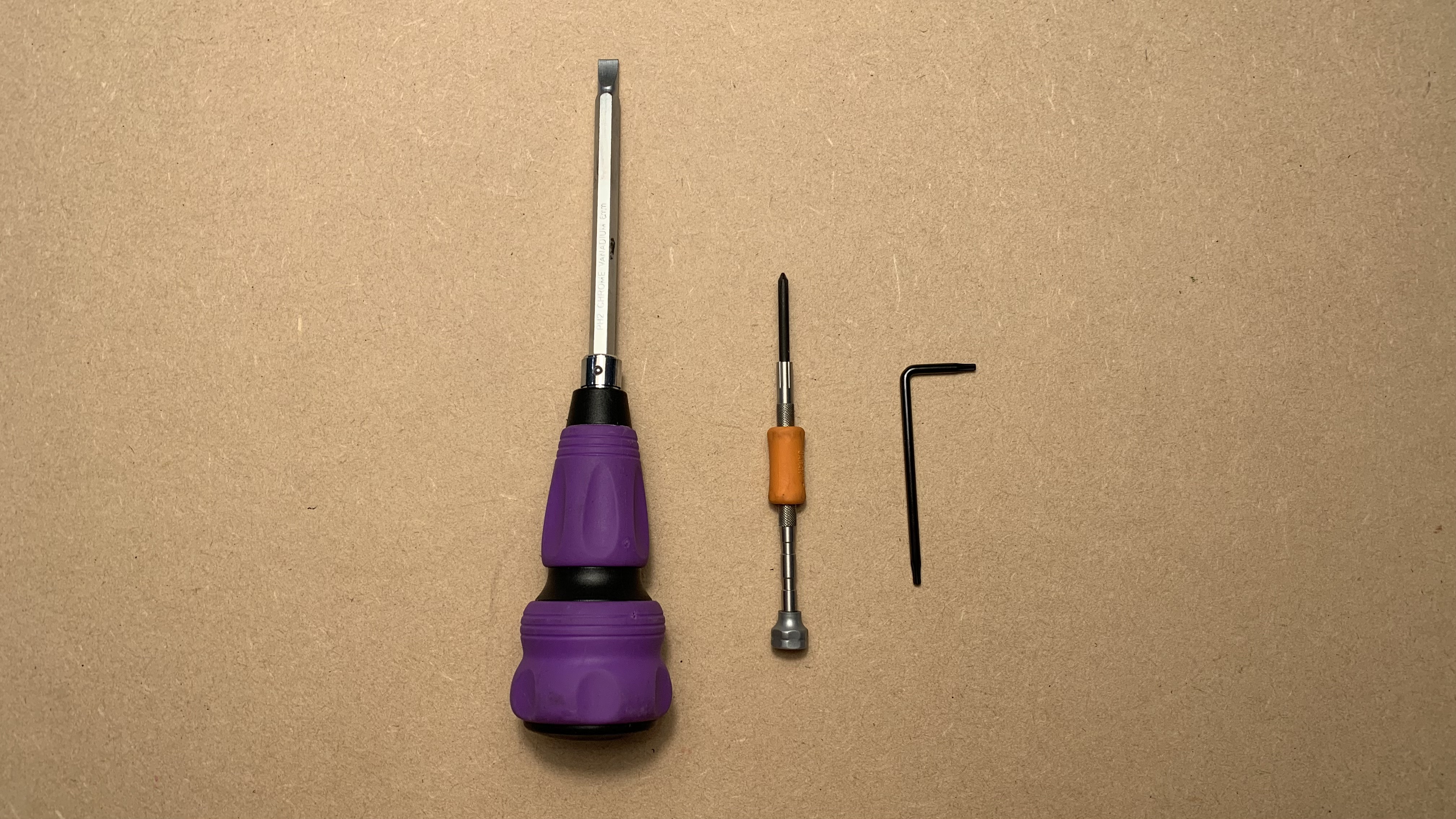

Eines

1. Tornavís Torx T8
2. Tornavís Phillips (petit)
3. Espàtula o tornavís de cap pla

Pas 1 - Apagueu la màquina i desendolleu el cable d'alimentació

Pas 2 - Desenrosqueu aquests cargols de la placa

Cargol T8 x 8 unitats (La placa i la coberta de la porta estan connectades.)

Pas 3 - Desplaceu lleugerament la placa i la coberta de la porta cap endavant

Pas 4 - Retireu el cable del motor

Després de retirar aquest cable, serà més fàcil extreure el cable de la càmera.

Pas 5 - Retireu el cable de la càmera

Tingueu en compte que hi ha un clip que fixa el cable. Obriu el clip per retirar el cable de la càmera.

Fixació del clip:

Clip de fixació obert:

Extraieu el cable:

Pas 6 - Retireu la placa i la coberta de la porta

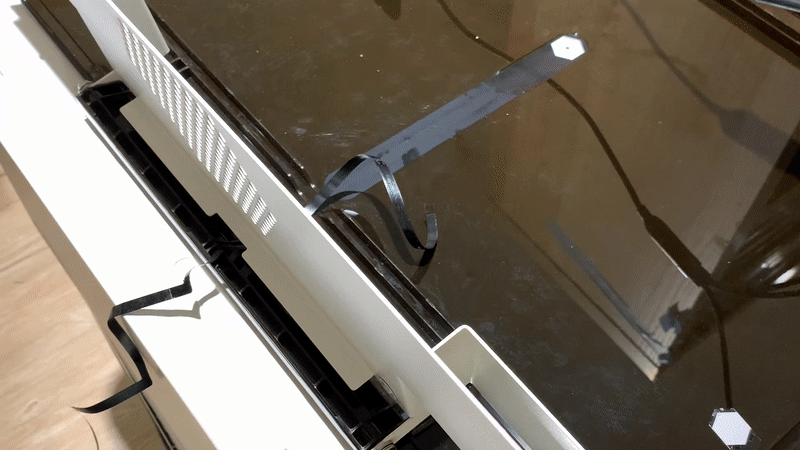

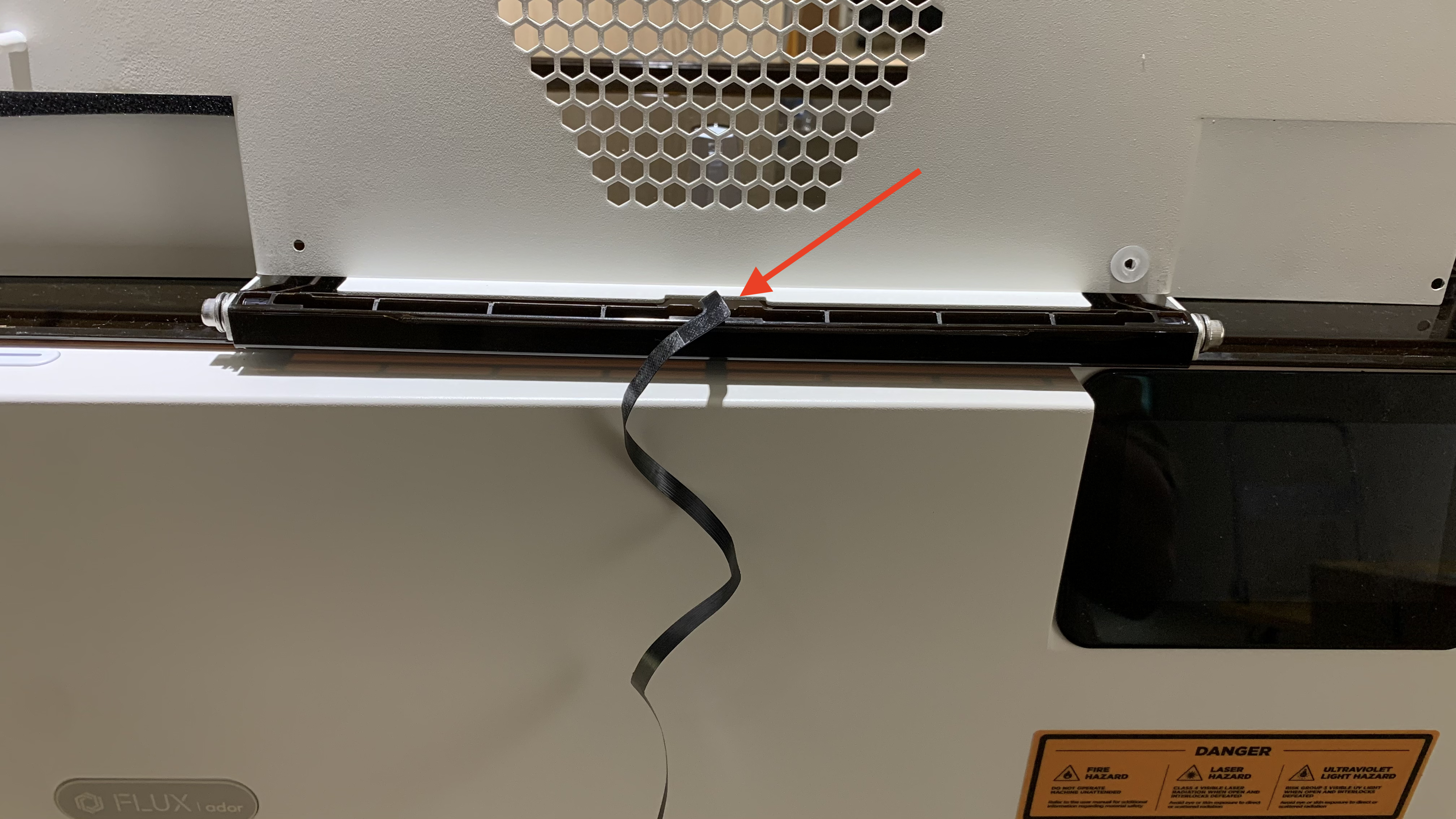

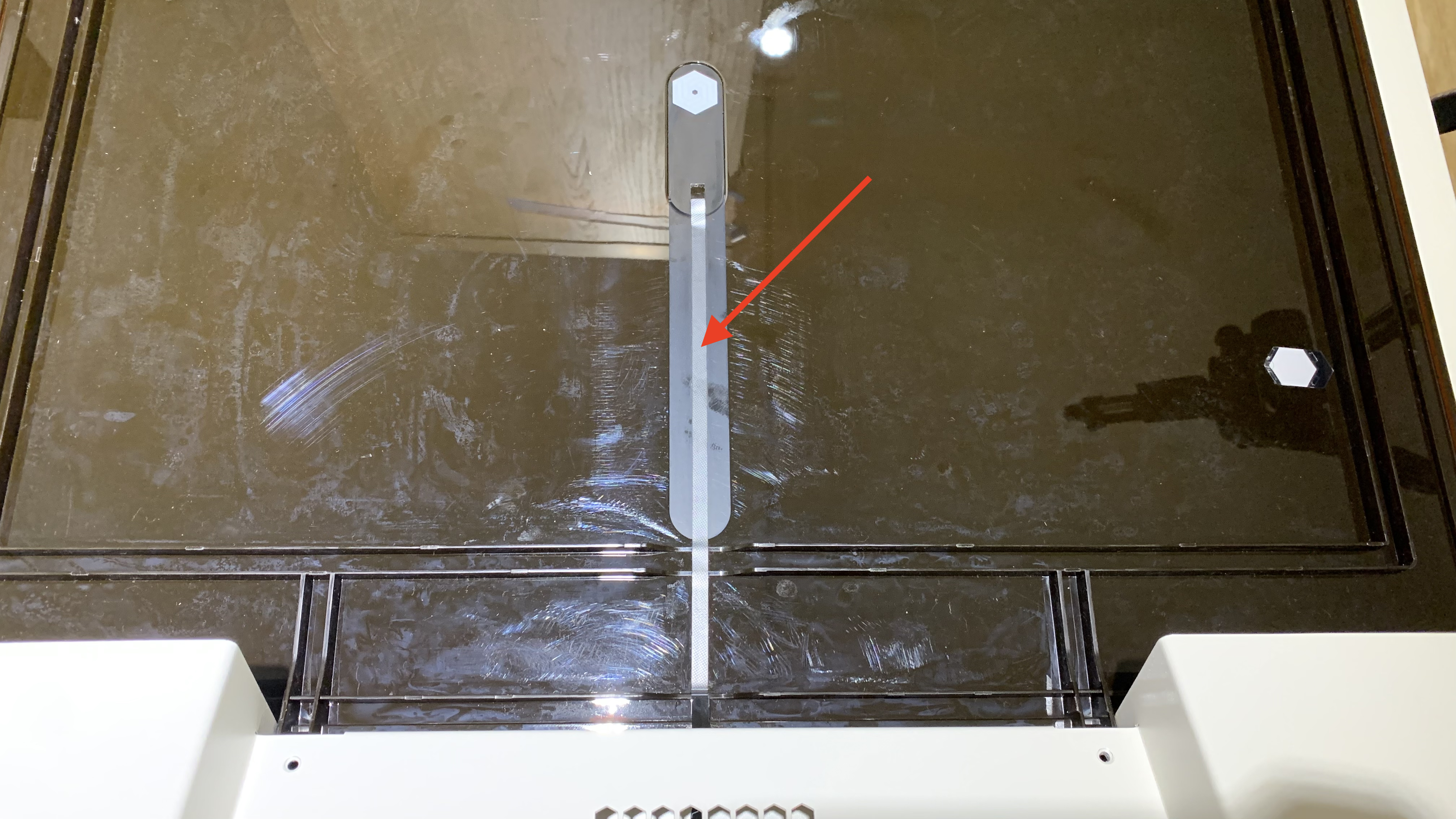

Pas 7 - Retireu el cable de la càmera de la tapa

Podeu ometre aquest pas si no s'està canviant el cable.

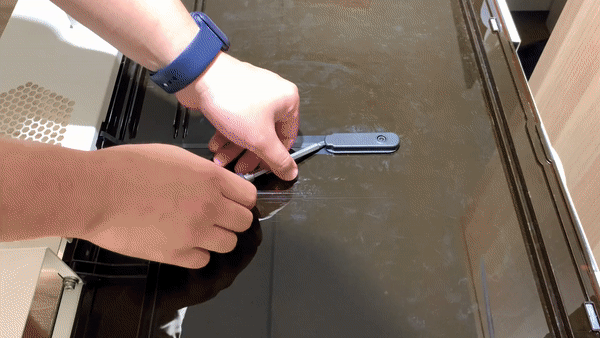

Pas 8 - Retireu la placa del mòdul de la càmera

Aplicar força directa per aixecar la placa del mòdul de la càmera (que està adherida a la càmera) podria provocar que el cable de la càmera es desconnecti.

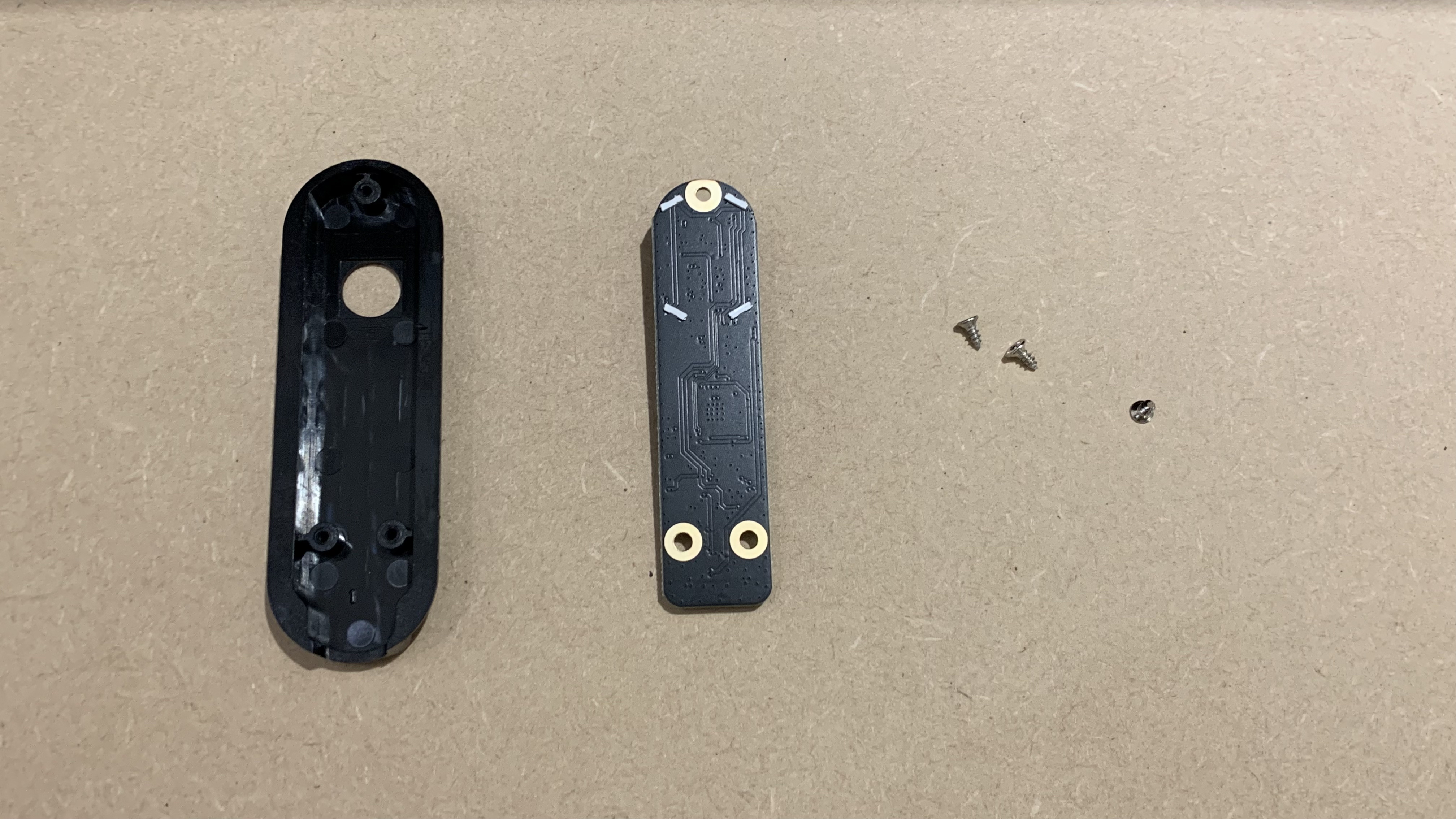

Pas 9 - Retireu el mòdul de la càmera de la placa

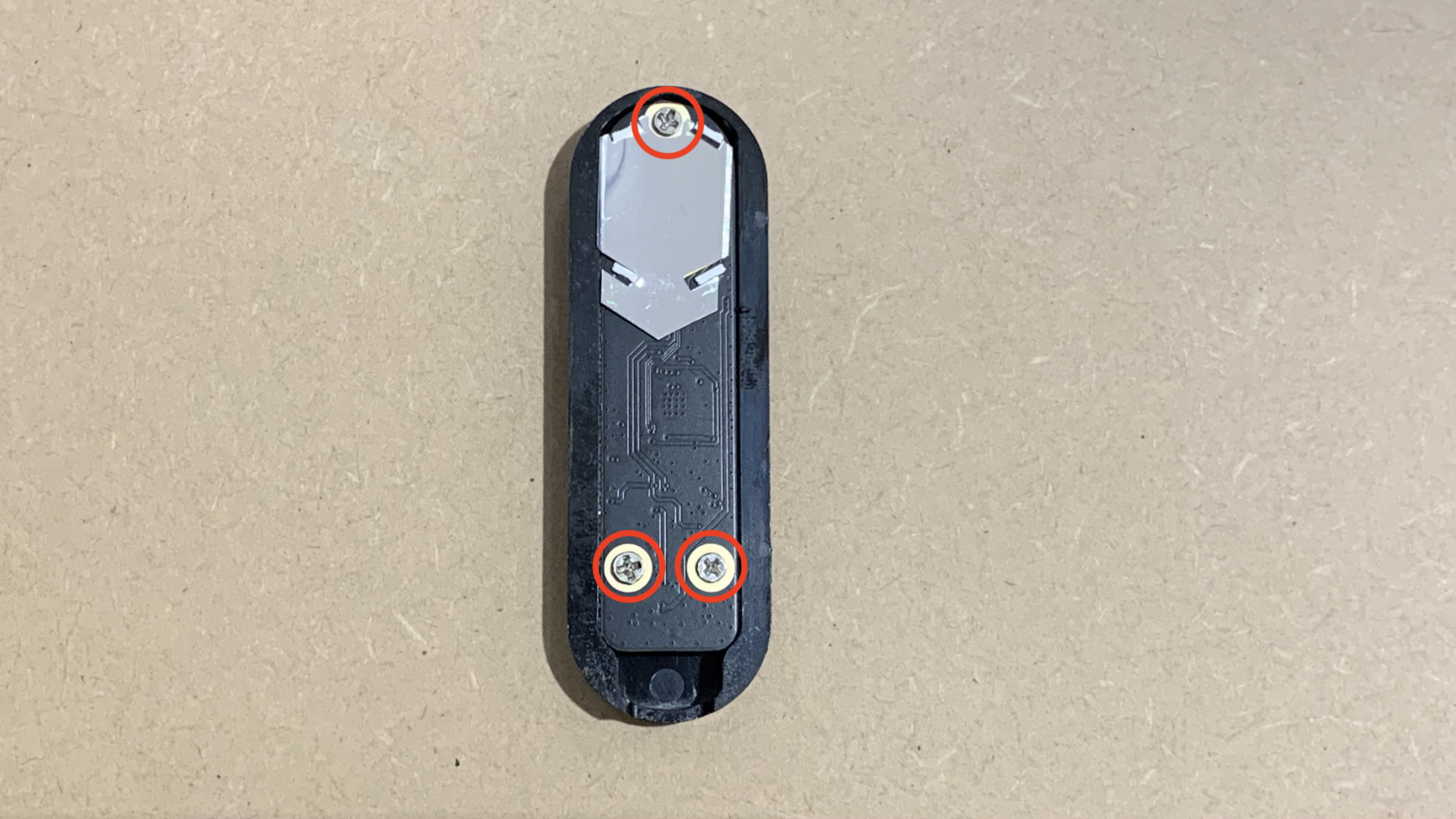

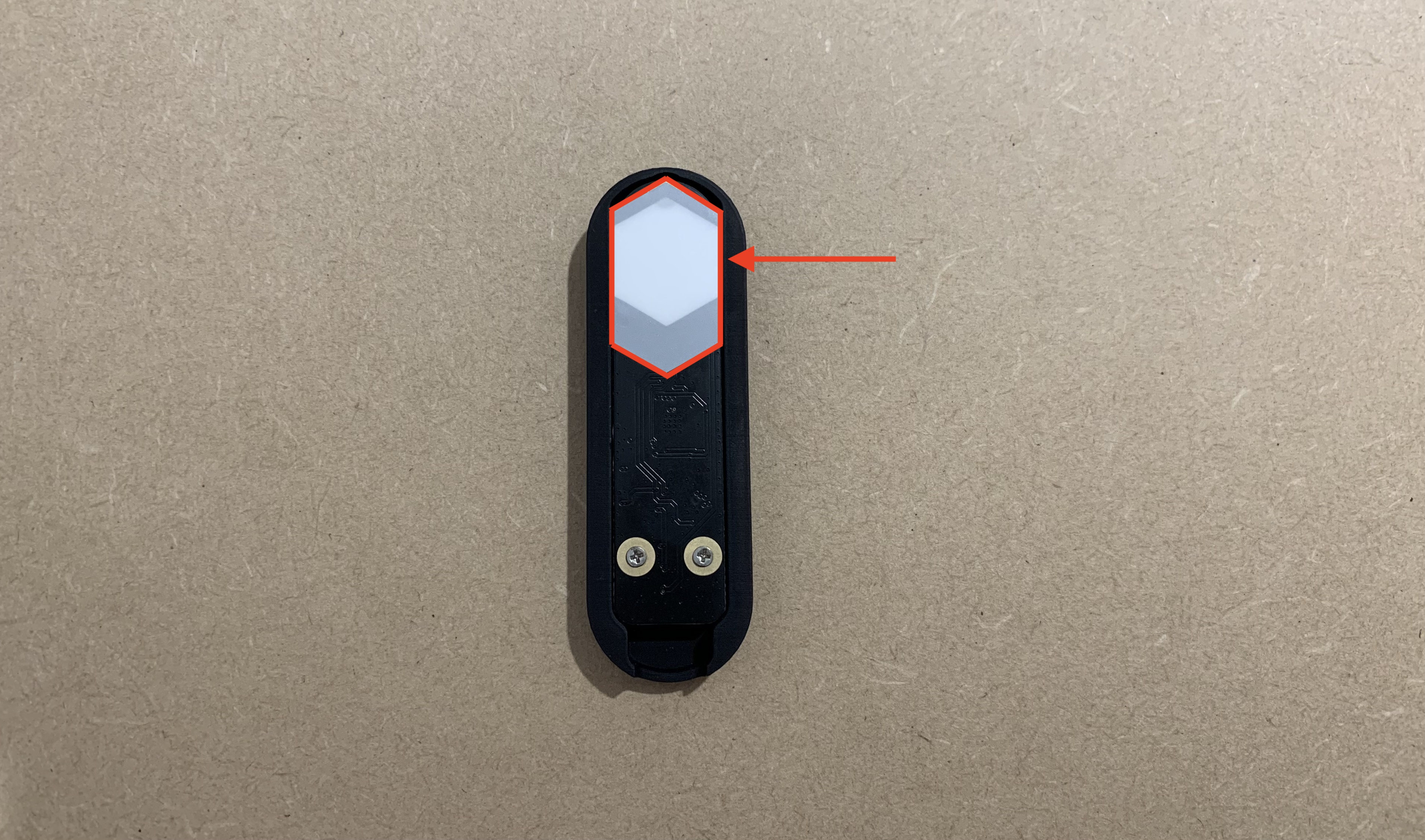

Primer, desenganxeu la placa conductora de llum de la part superior del mòdul de la càmera. Traieu aquests tres cargols.

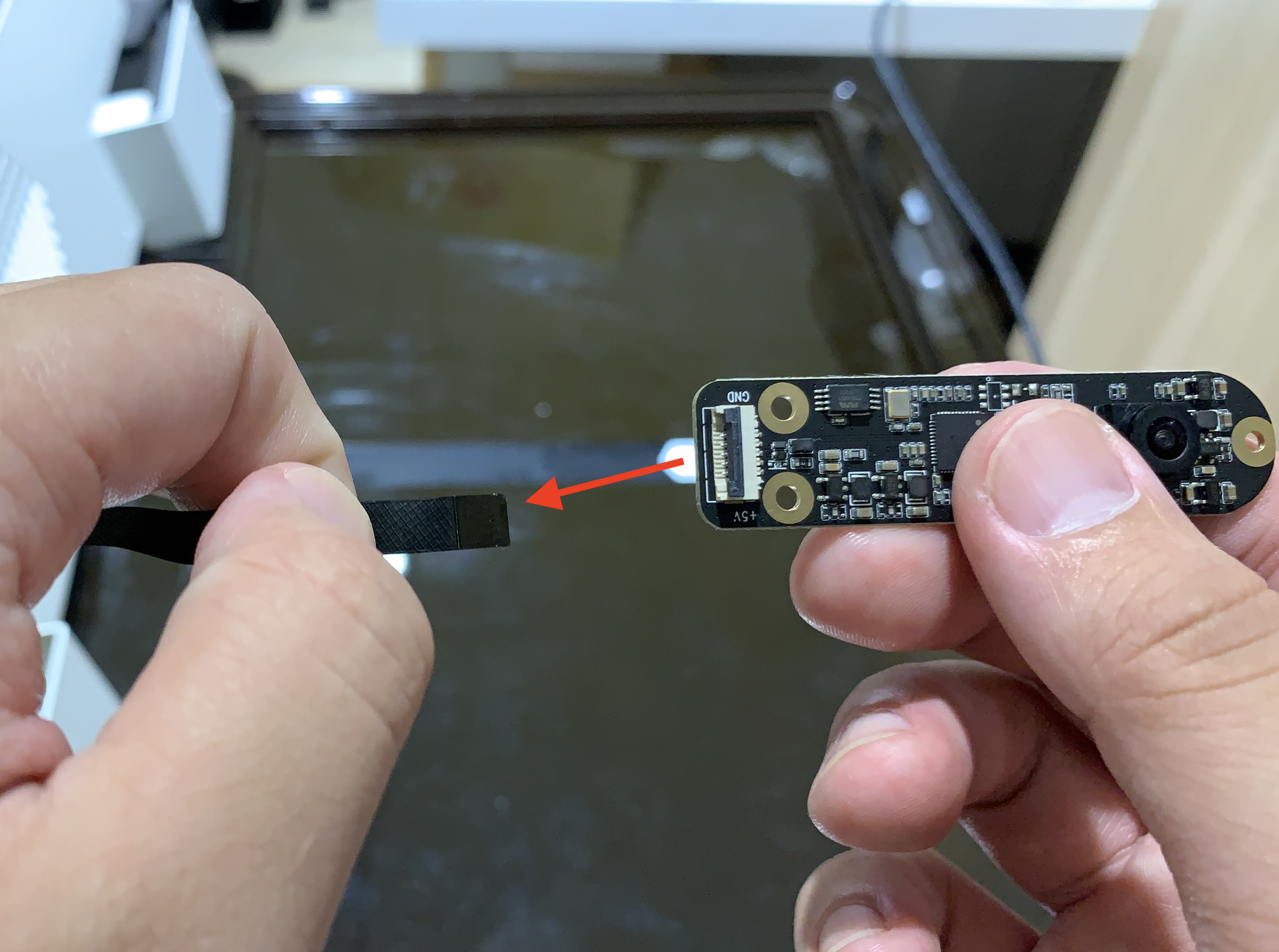

Pas 10 - Retireu el cable de la càmera.

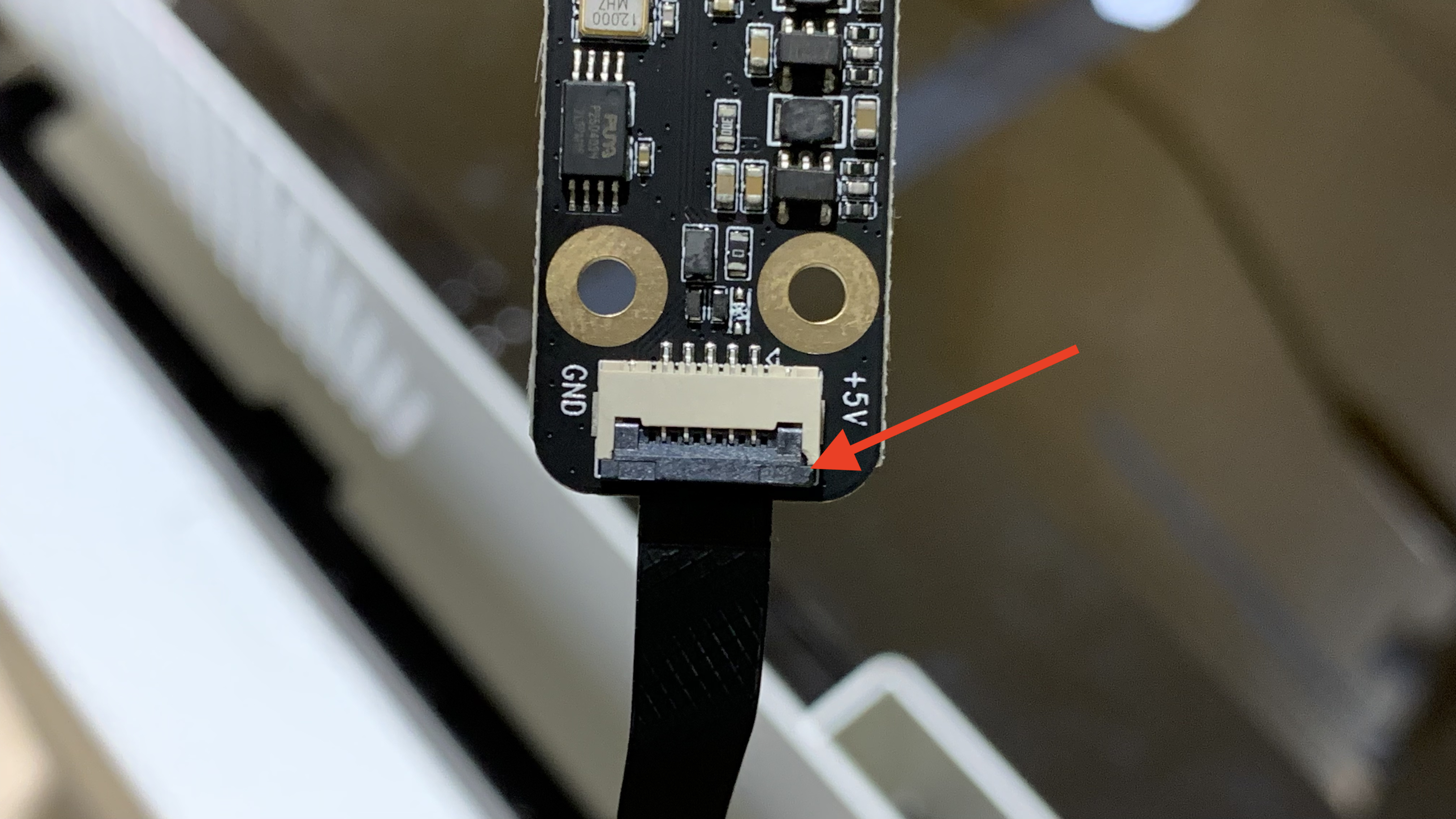

Obriu el clip de bloqueig per extreure el cable.

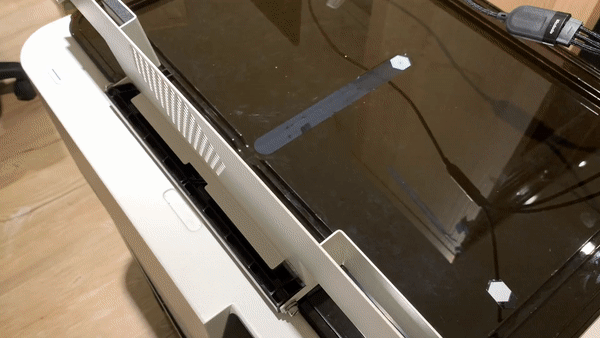

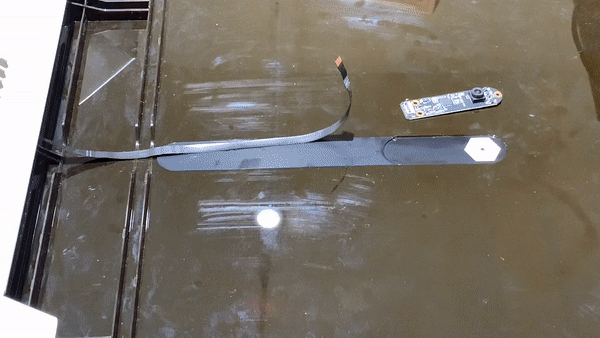

Pas 11 - Passeu el nou cable de la càmera a través de la placa i la tapa

Podeu ometre aquest pas si no s'està canviant el cable.

Pas 12 - Inseriu el cable de la càmera al mòdul de la càmera

Instal·leu el cable de la càmera al mòdul amb la superfície metàl·lica cap avall. Tanqueu el clip per fixar-lo i estireu-lo suaument per assegurar-vos que està ben subjecte.

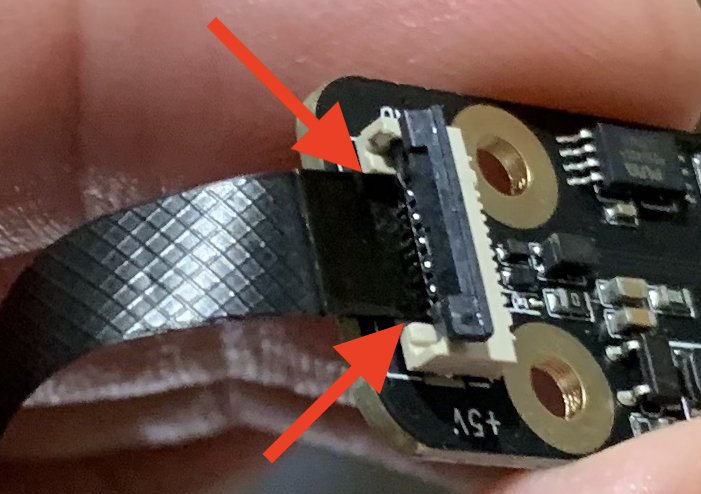

Assegureu-vos que el cable de la càmera estigui correctament instal·lat al connector.

Pas 13 - Fixeu el mòdul de la càmera a la placa del mòdul de la càmera

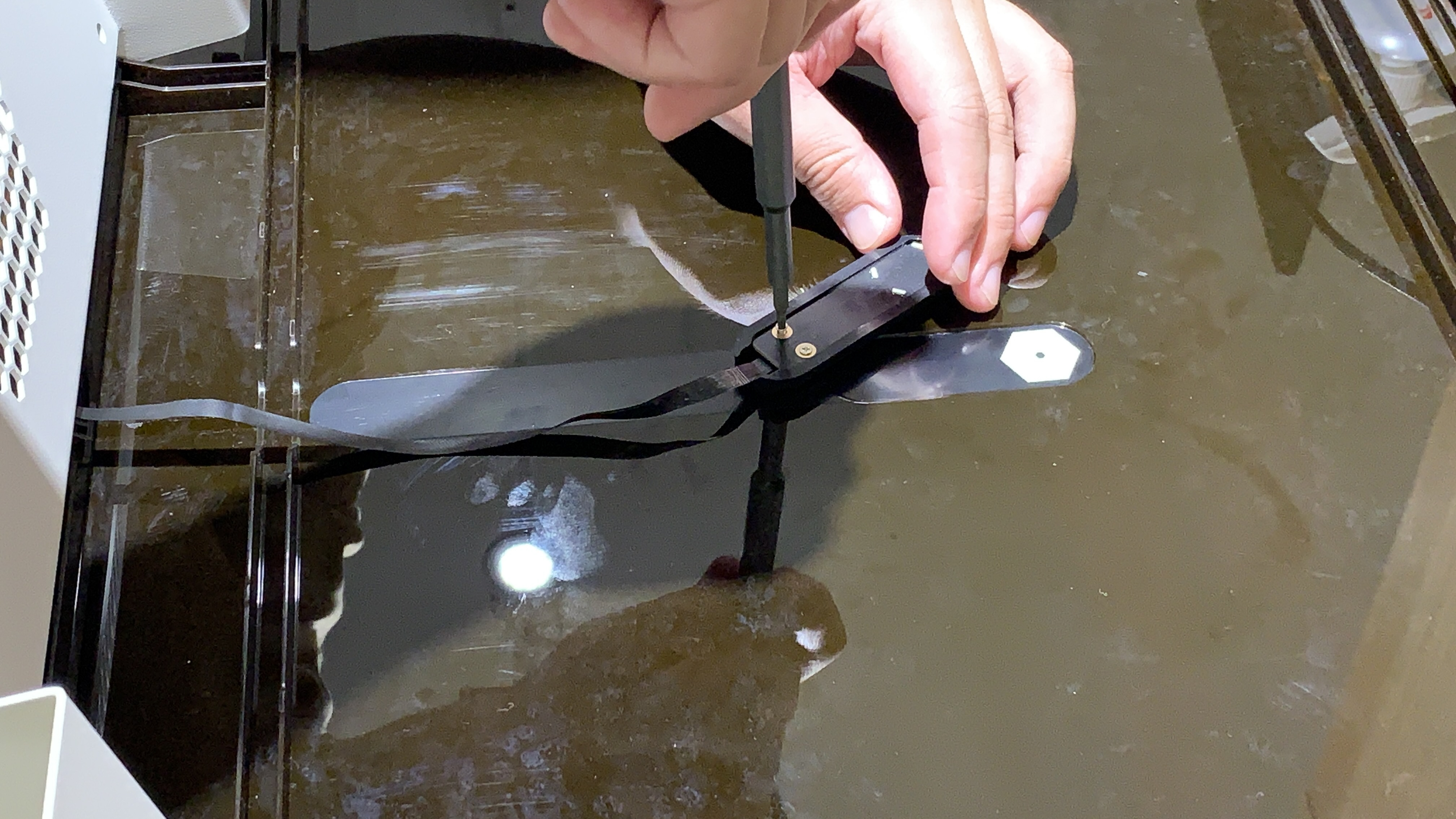

Cargoleu els tres cargols.

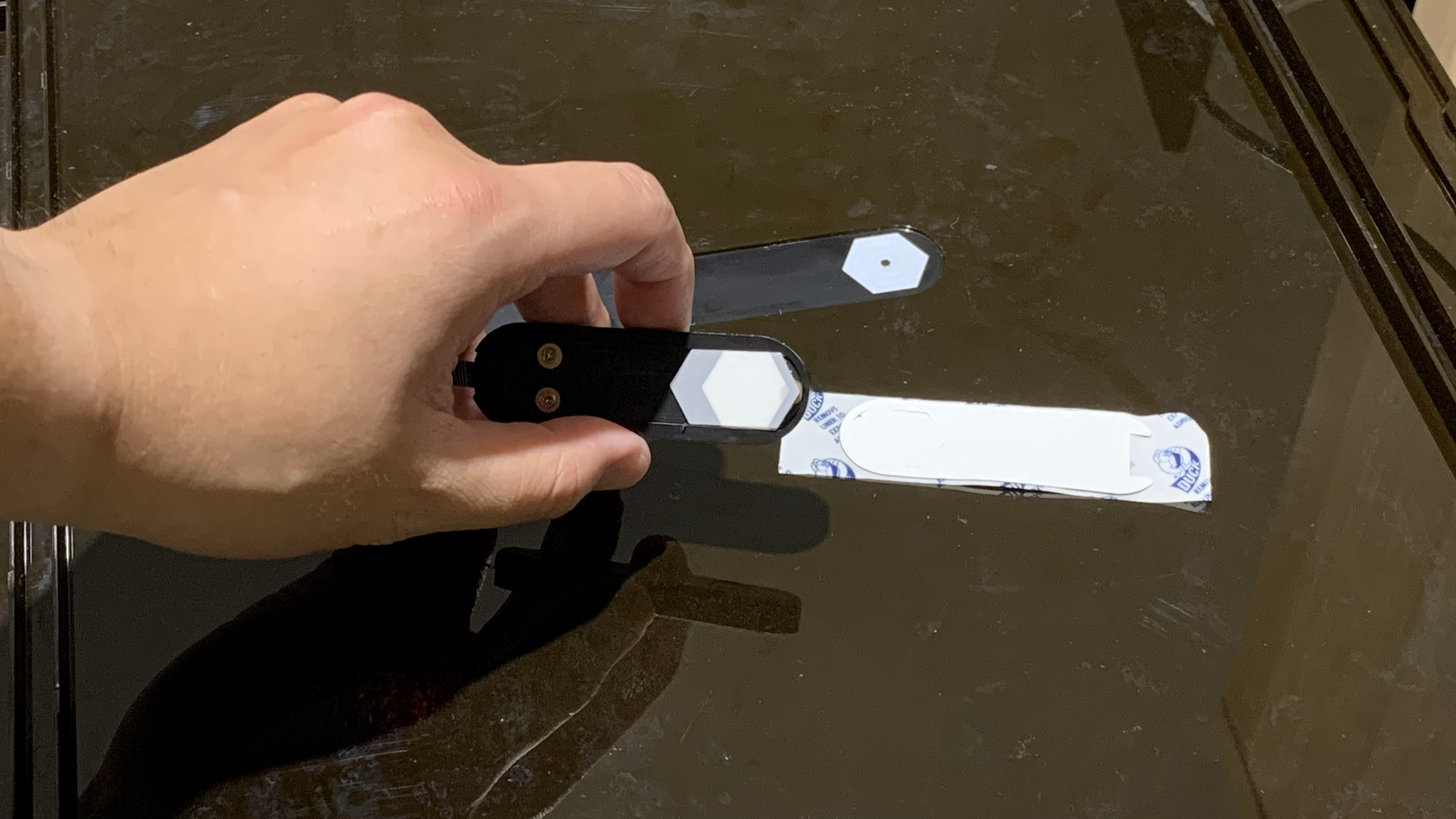

Enganxeu la nova placa conductora de llum al mòdul de la càmera.

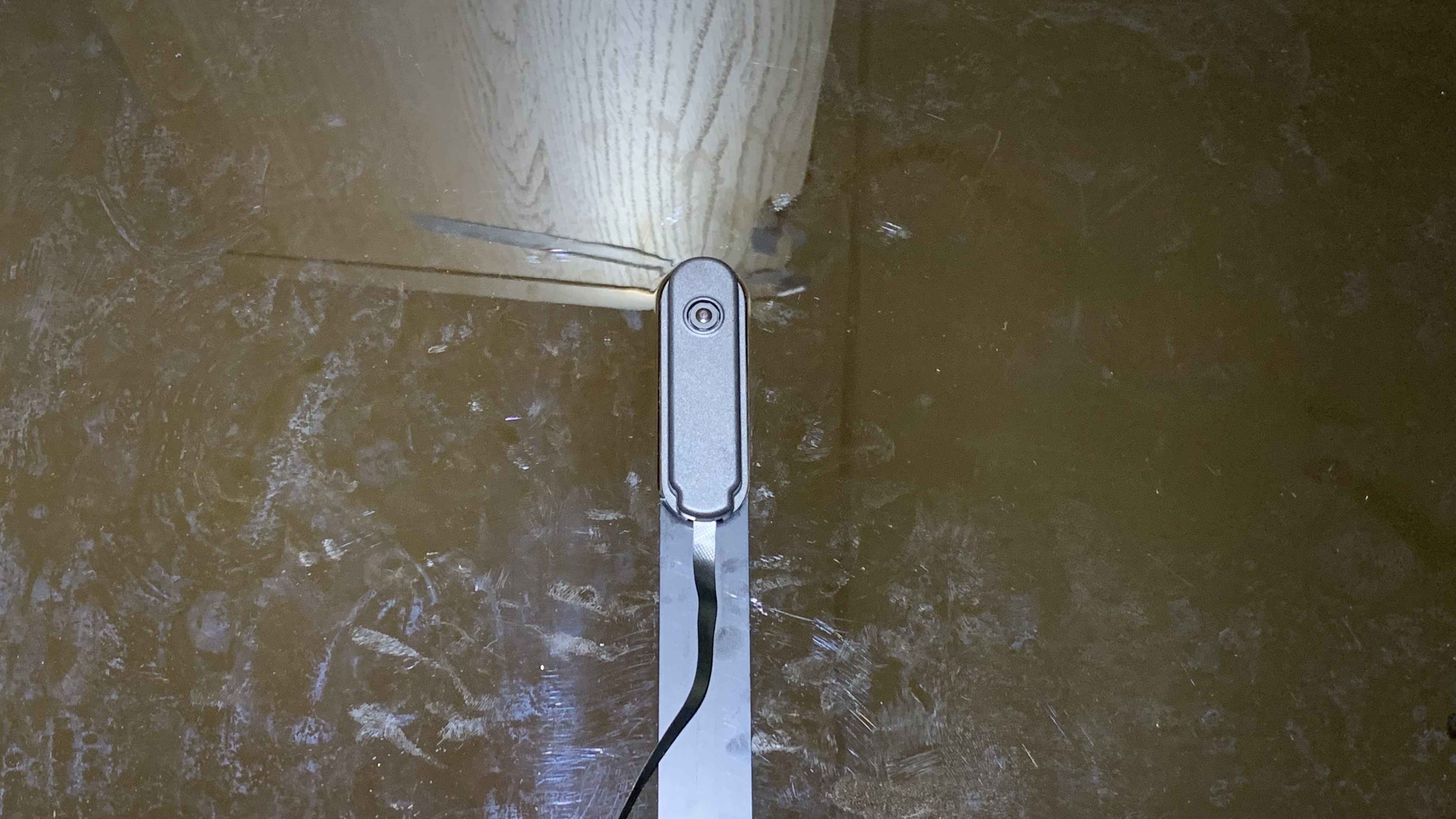

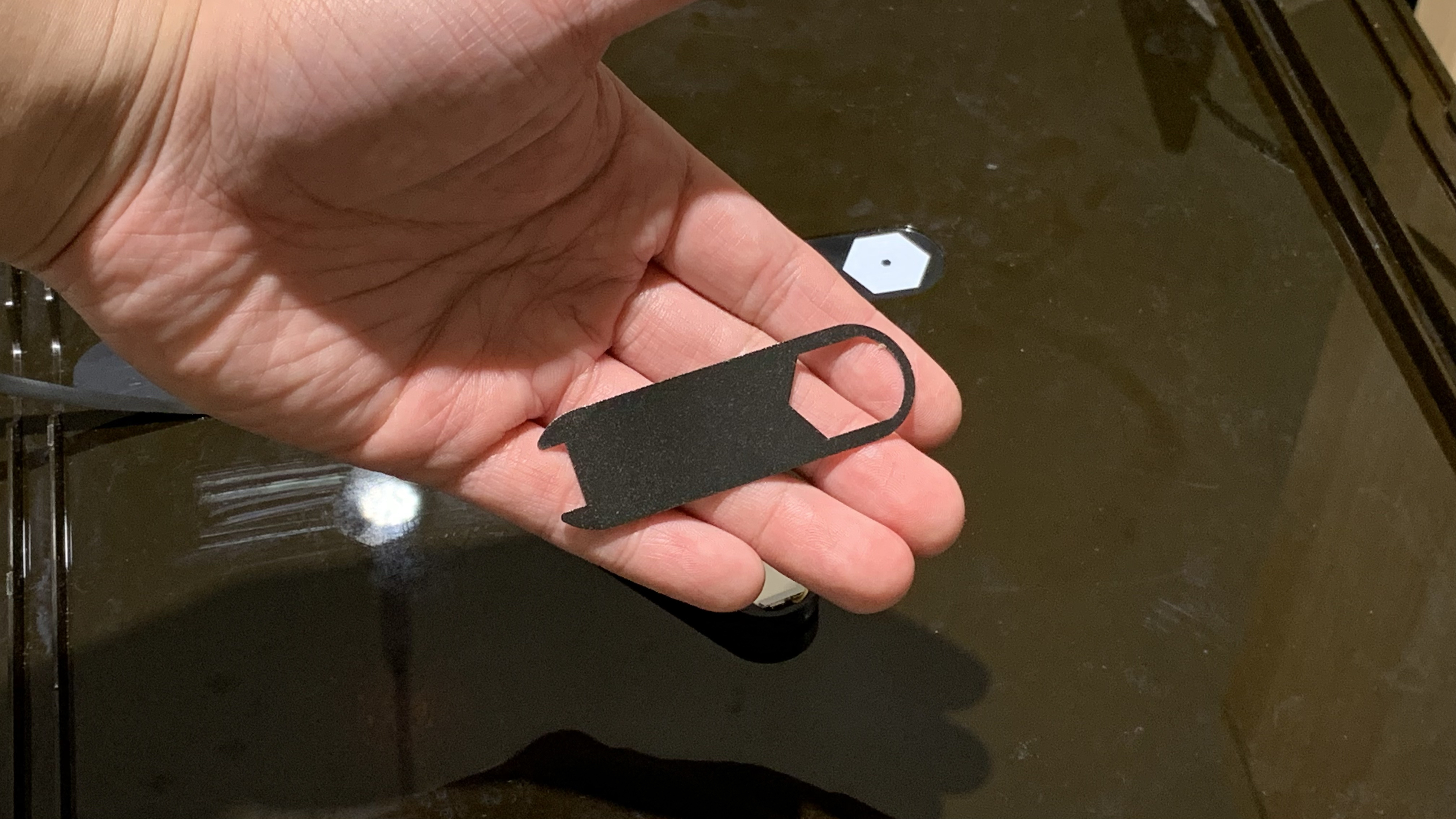

Utilitzeu la cinta adhesiva per fixar la placa del mòdul de la càmera a la tapa.

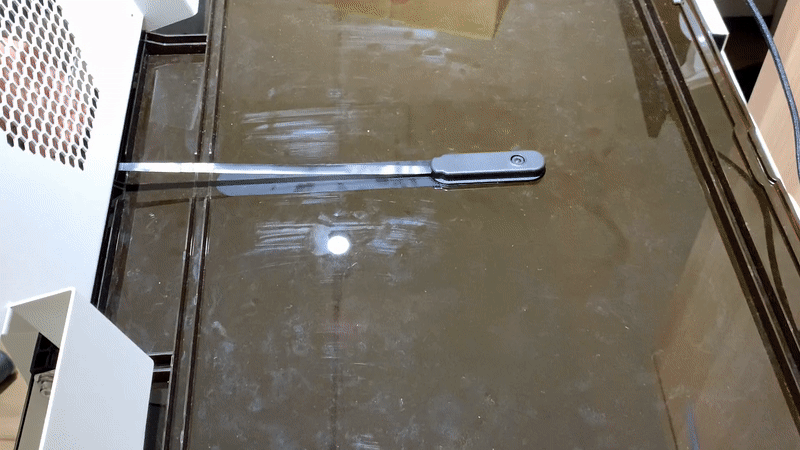

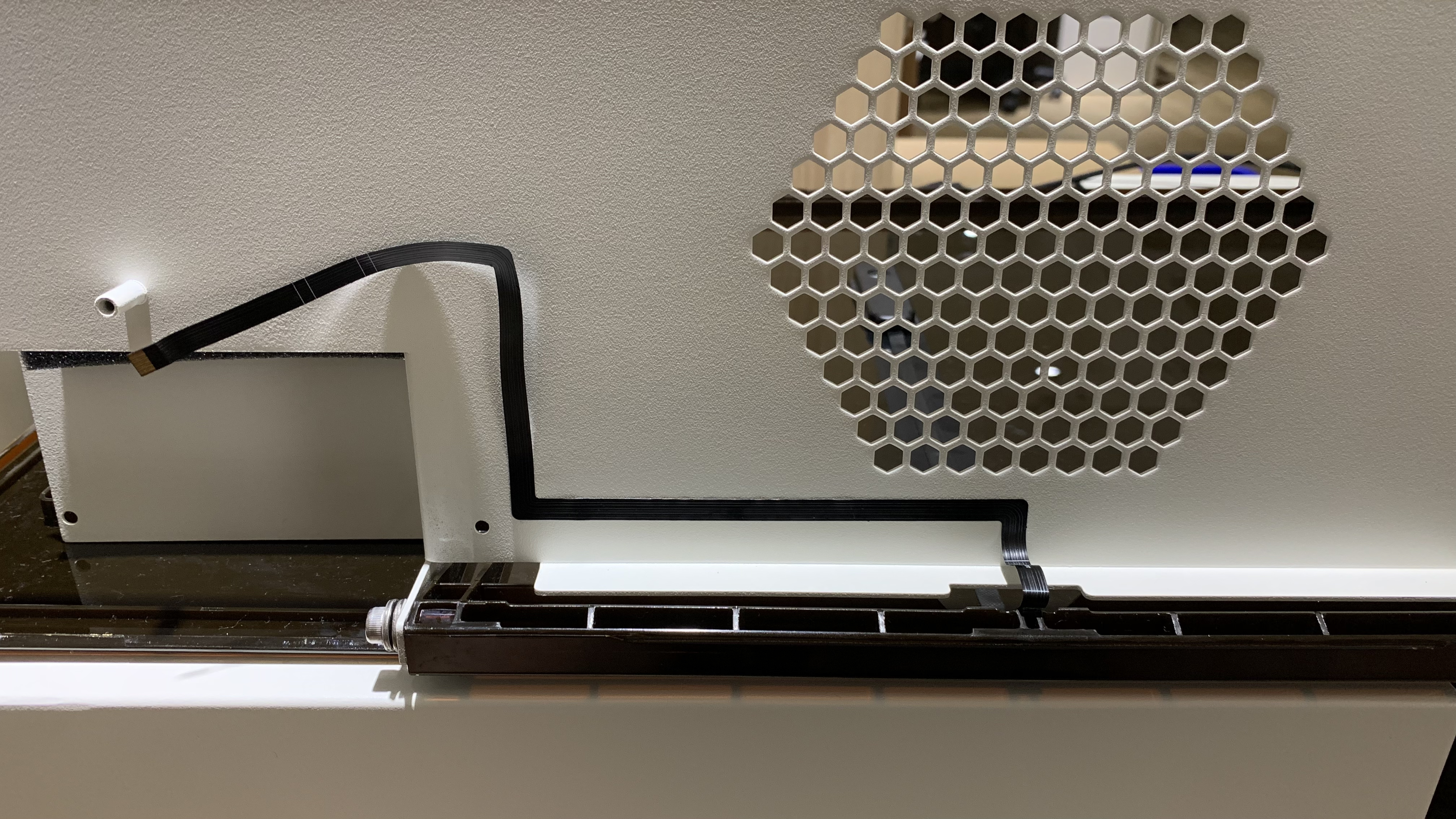

Pas 14 - Fixeu el cable de la càmera

Podeu ometre aquest pas si no s'està canviant el cable.

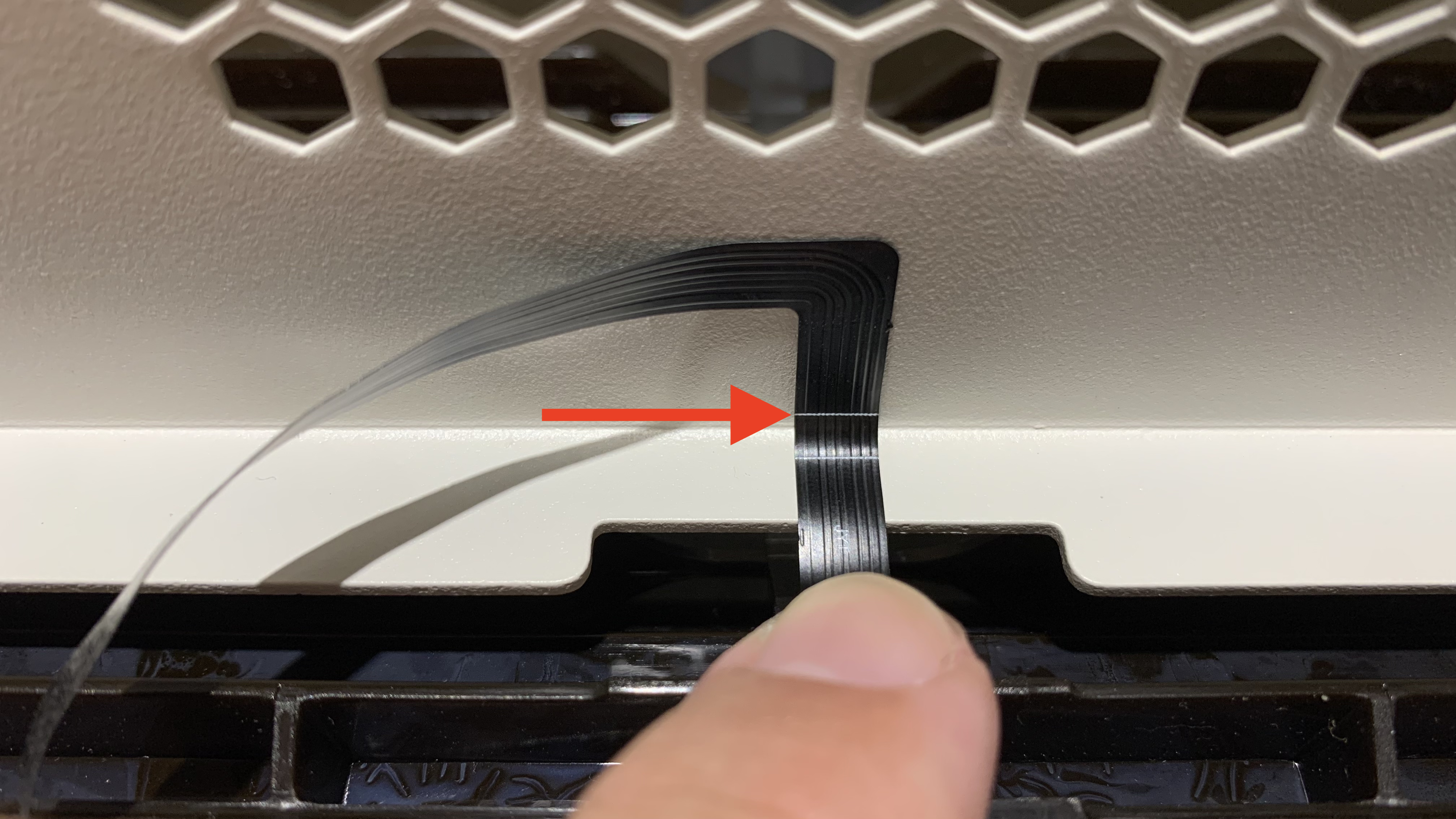

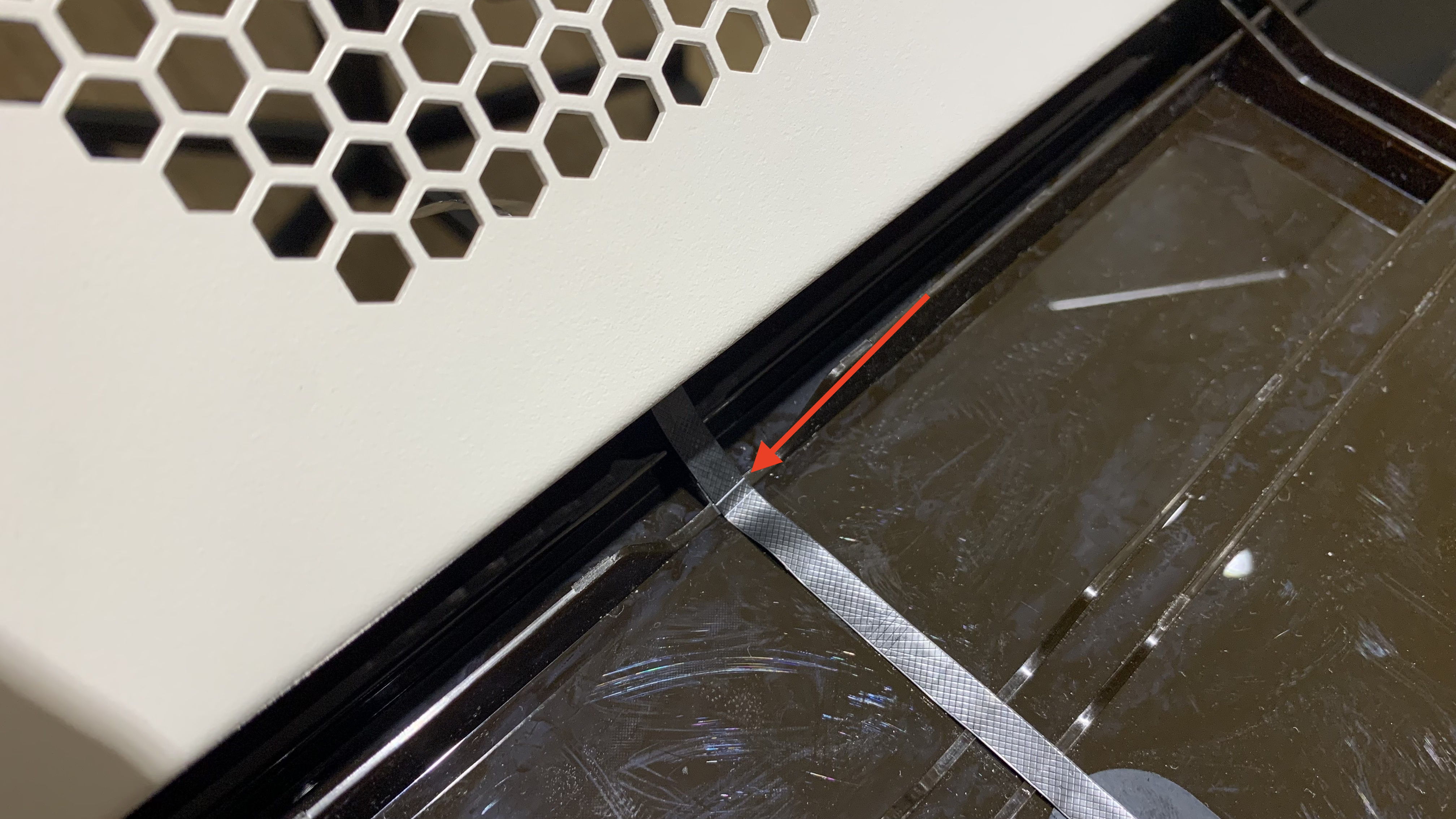

Les dues línies blanques indiquen la posició de la corba.

Pas 15 - Col·loqueu la placa i la coberta de la porta a la part superior

Deixeu un espai per poder-hi accedir amb les mans.

Pas 16 - Inseriu el cable de la càmera a la placa base

Tingueu en compte que la superfície metàl·lica del cable de la càmera ha d"estar orientada cap a la placa base.

La superfície metàl·lica del cable de la càmera:

La superfície metàl·lica ha d"estar orientada cap a la placa base:

Inseriu el cable:

Fixeu el clip:

Pas 17 - Inseriu el cable del motor

Pas 18 - Empenyeu la placa cap enrere i cargoleu els cargols

Cargol T8 x 8 unitats

Pas 19

Un cop completats els passos anteriors, el cable de la càmera s"haurà substituït correctament. No obstant això, com que el procés ha implicat moure la coberta de la porta i la càmera, realitzeu el calibratge de la càmera com a pas final abans de reprendre l"ús de la màquina.
Podeu consultar aquesta pàgina: Calibratge de la càmera.
