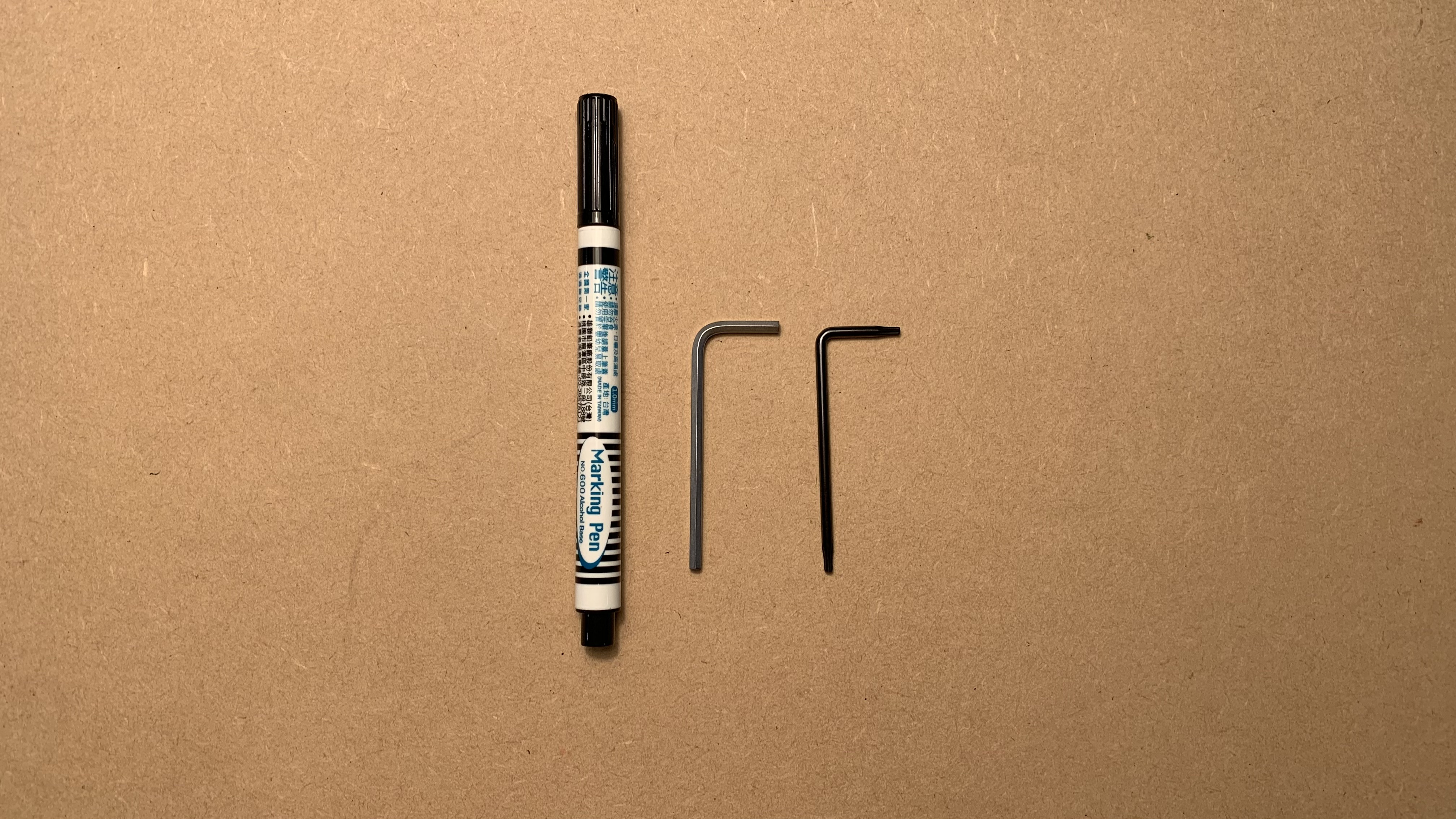

Eines
- Tornavís Torx T8 controlador
- Clau Allen de 2,5 mm
- Retolador o cinta adhesiva de colors
Pas 1 - Apagueu la màquina i desendolleu el cable d'alimentació
Pas 2 - Desafluixeu aquests cargols de la placa
Cargol T8 x 8 unitats (La placa i la coberta de la porta estan connectades.)
Pas 3 - Desplaceu lleugerament cap endavant la placa i la coberta de la porta
Pas 4 - Desconnecteu el cable del motor
Després de desconnectar aquest cable, serà més fàcil retirar el cable de la càmera.
Pas 5 - Desconnecteu el cable de la càmera
Tingueu en compte que hi ha un clip que fixa el cable. Obriu el clip per retirar el cable de la càmera.
Clip de fixació:
Clip de fixació obert:
Extraieu el cable:
Pas 6 - Retireu la placa i la coberta de la porta

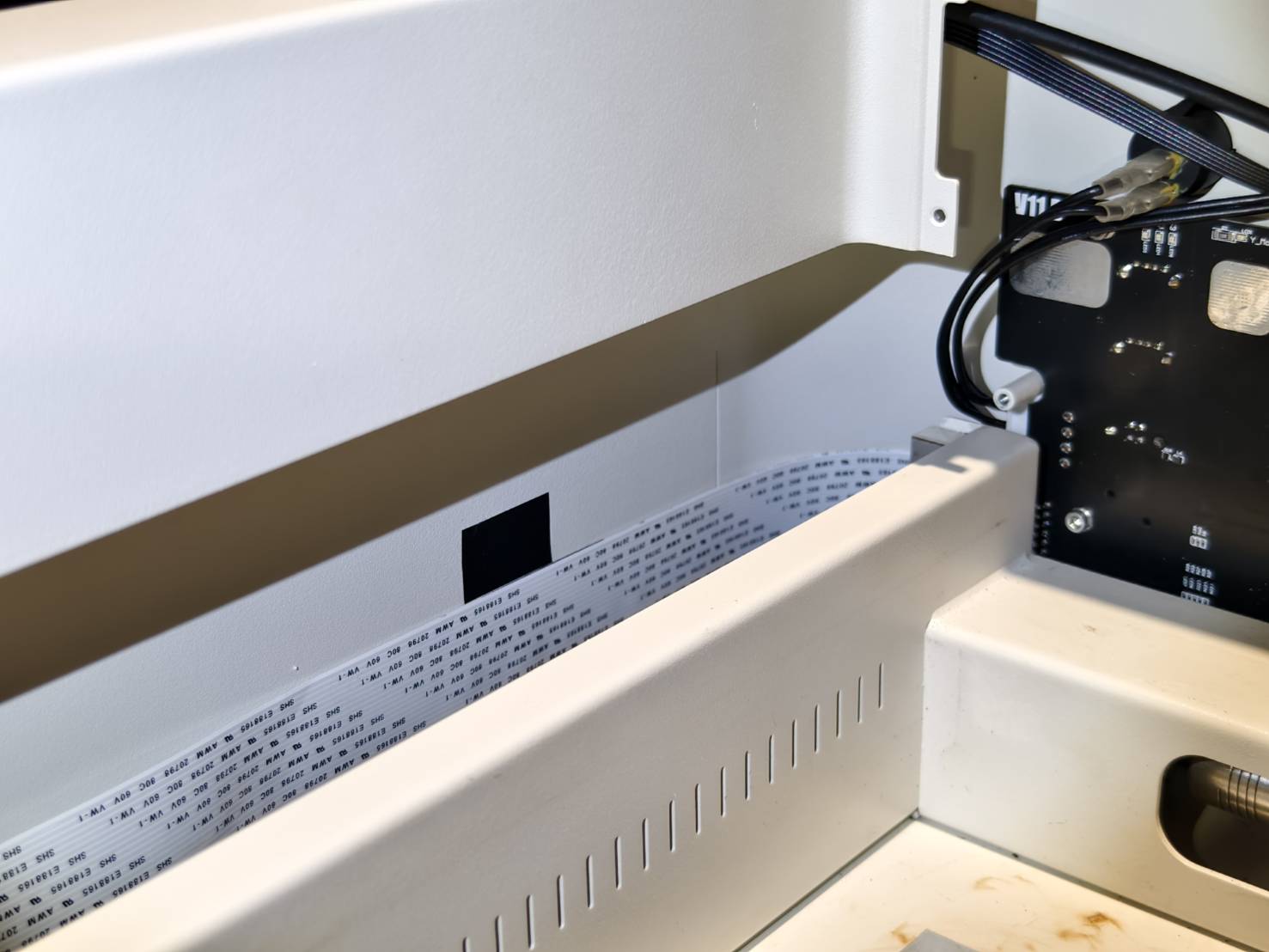

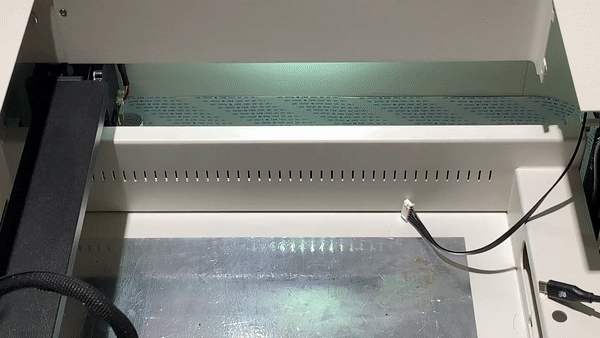

Pas 7 - Marqueu la posició del cable pla de 38 pins amb un retolador o cinta adhesiva

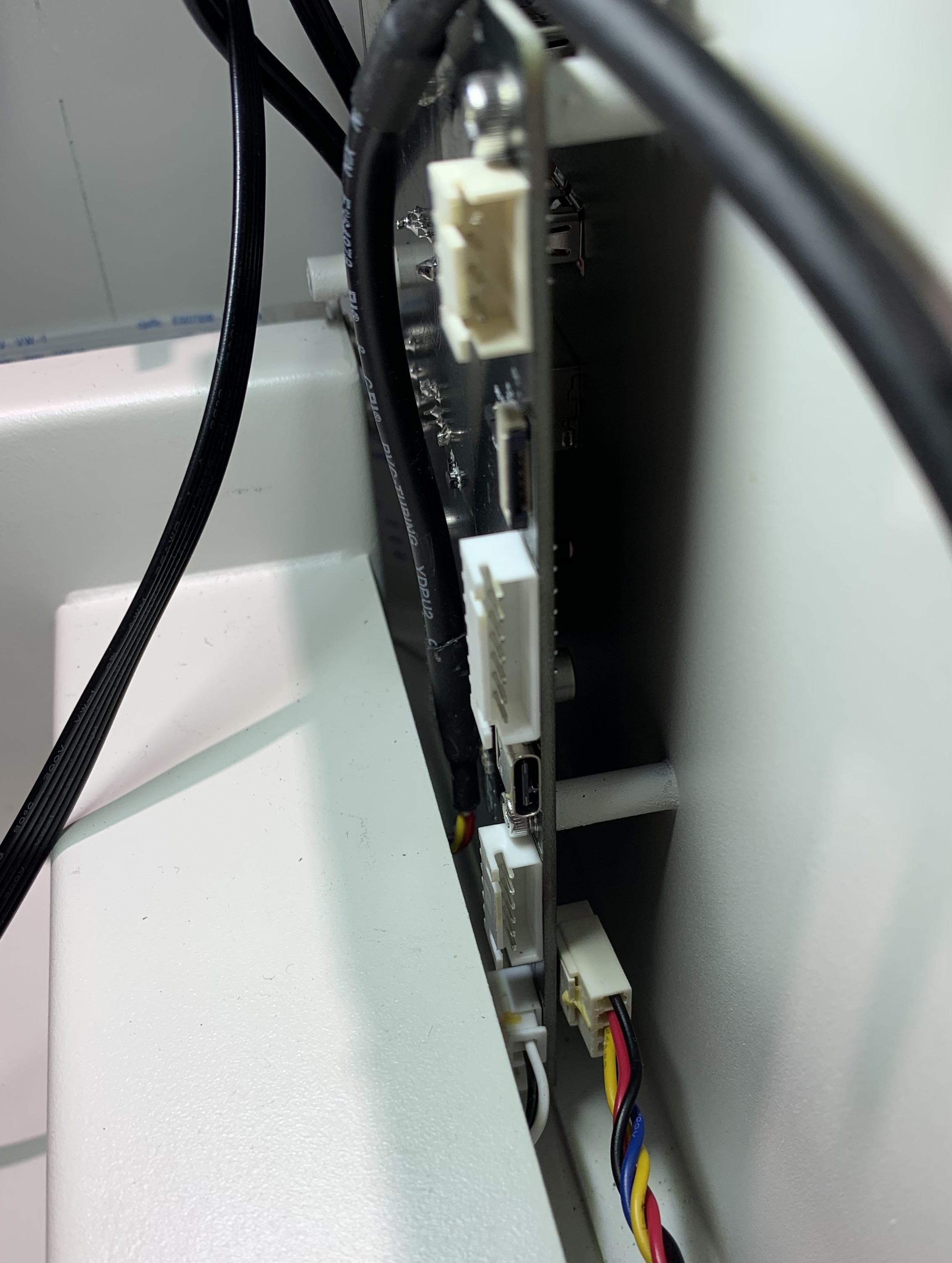

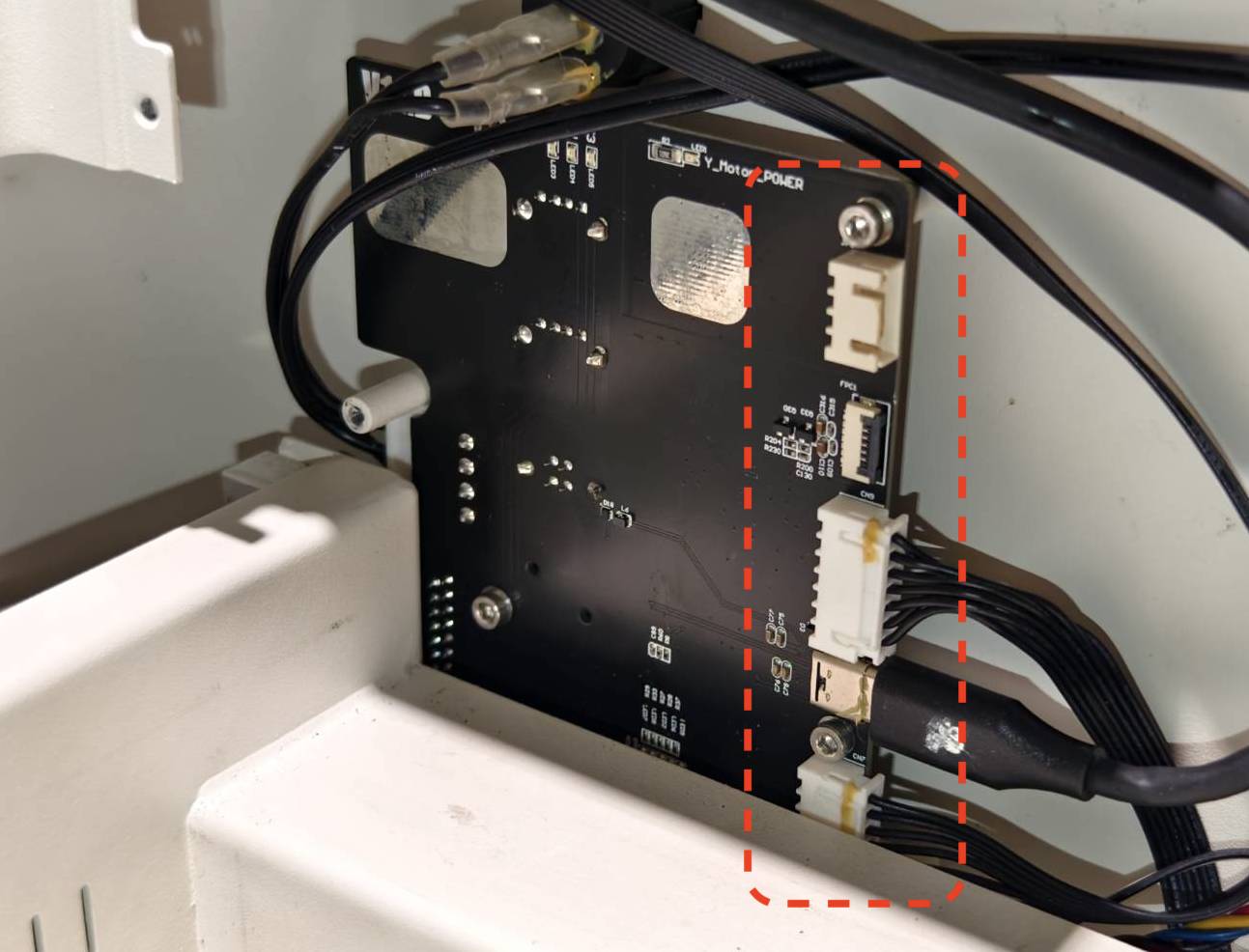

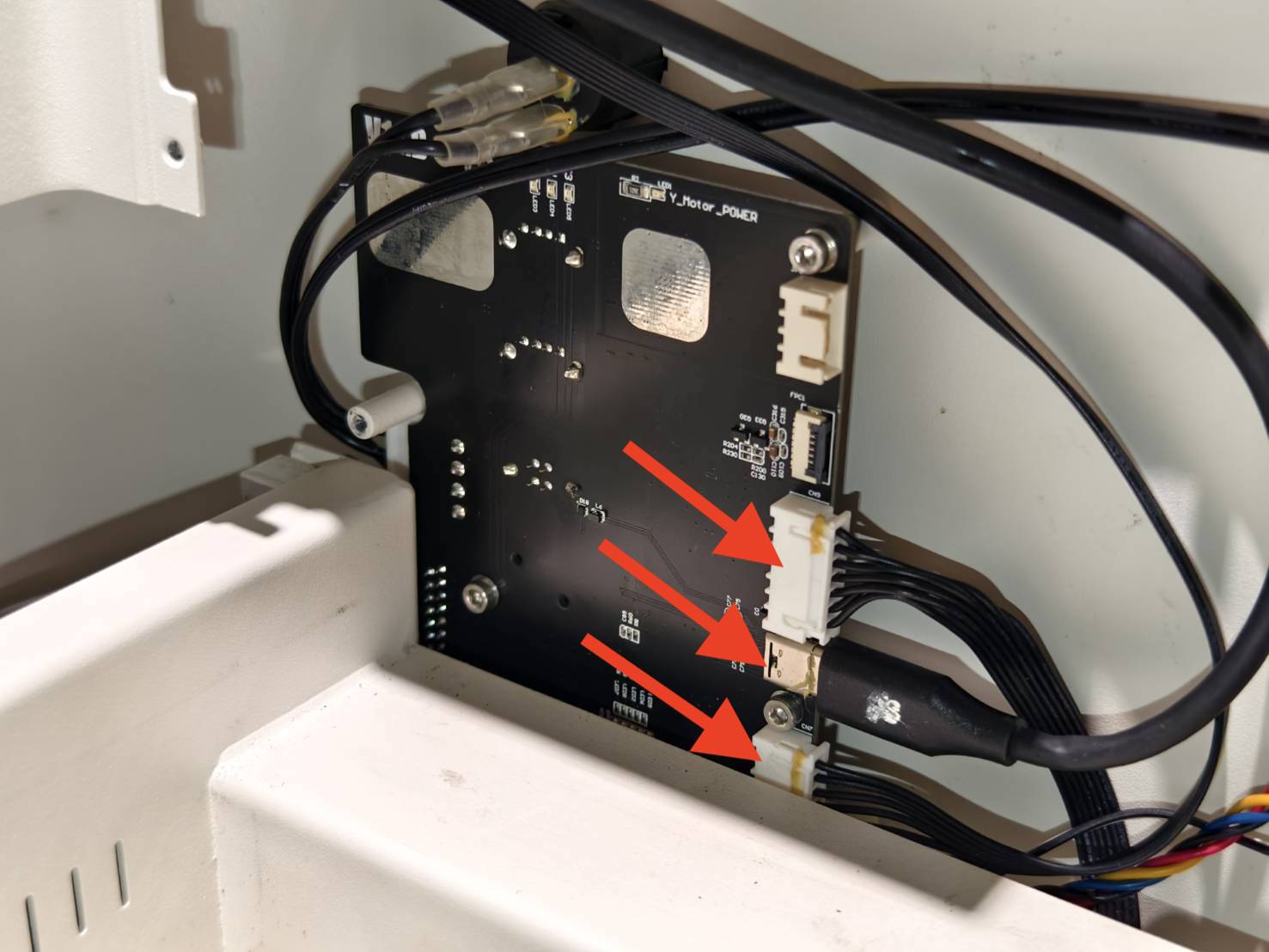

Pas 8 - Desconnecteu els cables a la dreta de la placa base
Podeu fer una foto per si de cas oblideu la posició dels cables.

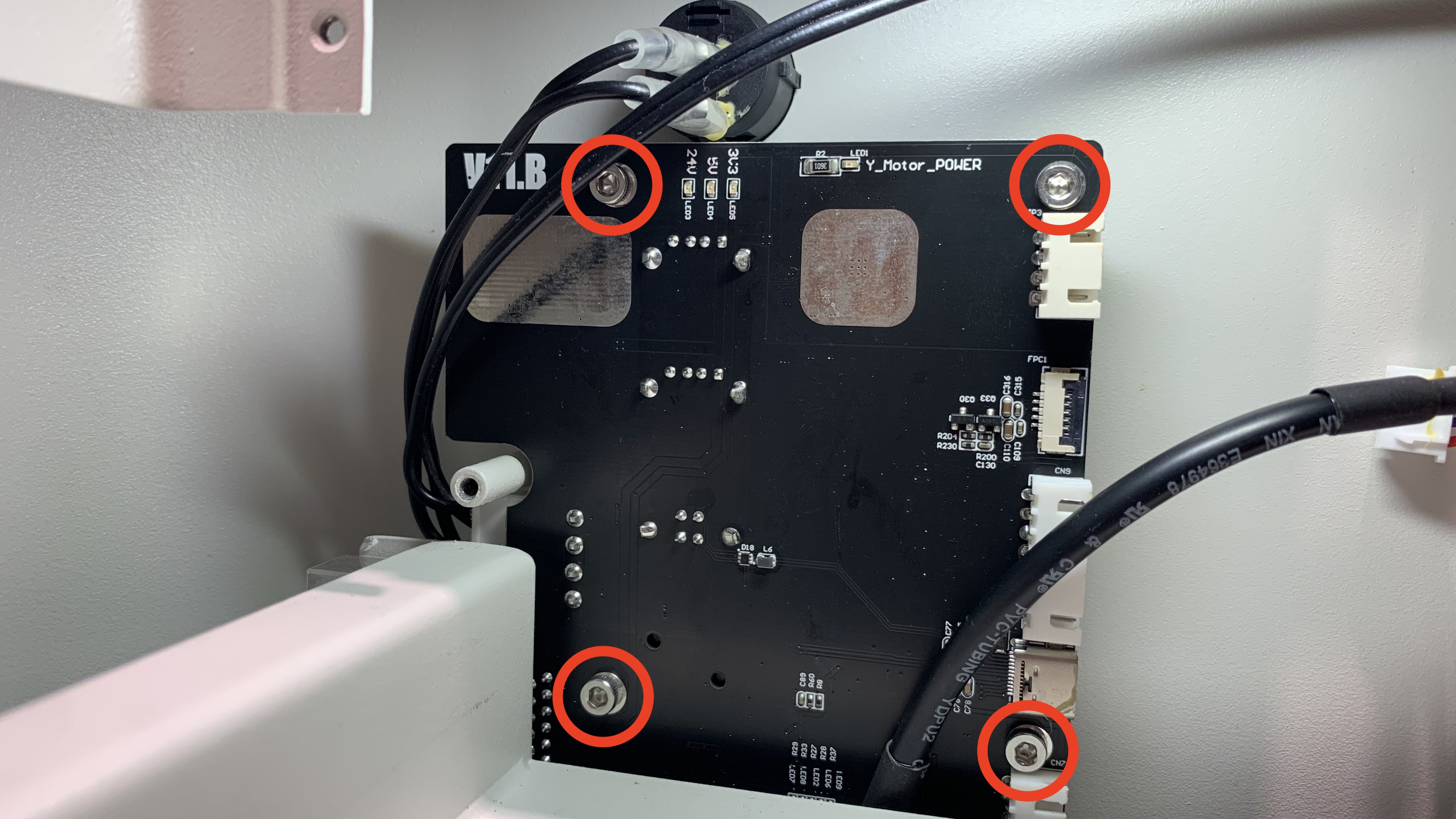

Pas 9 - Traieu els cargols de la placa base
Cargol hexagonal de 3 mm x 4 unitats

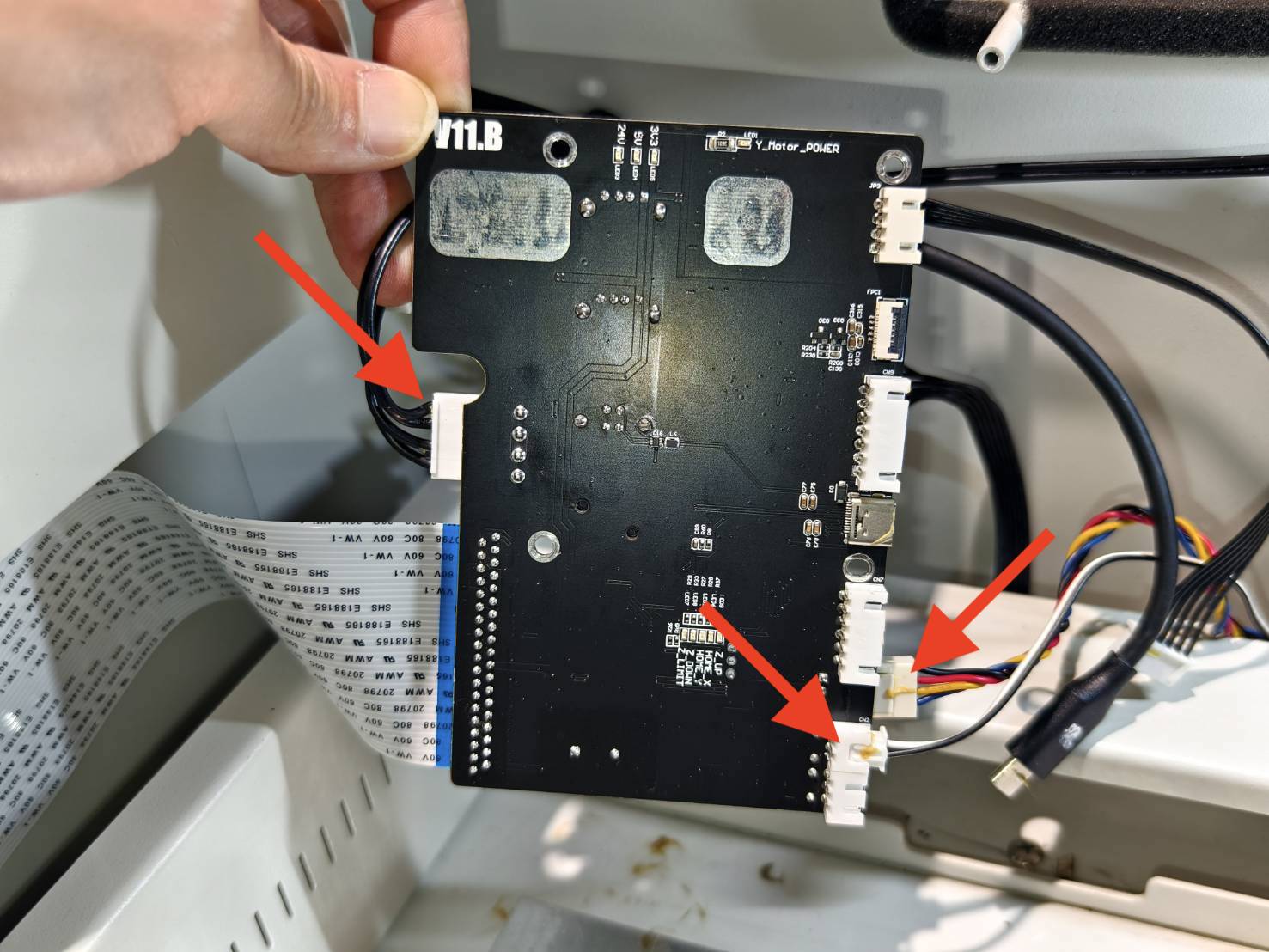

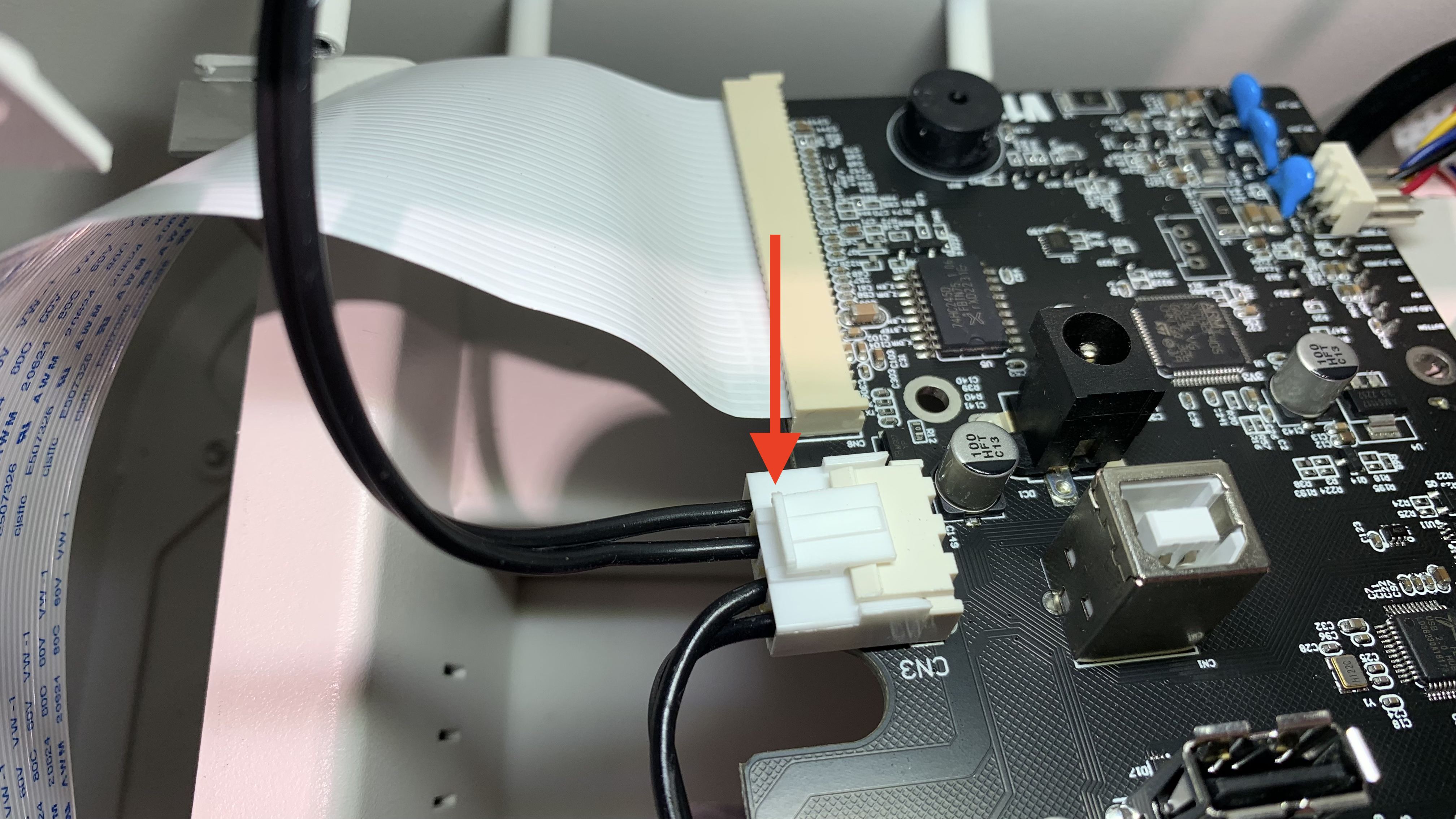

Pas 10 - Desconnecteu el cable pla de 38 pins de la placa
Tingueu en compte que hi ha una cinta adhesiva a la part posterior del cable.

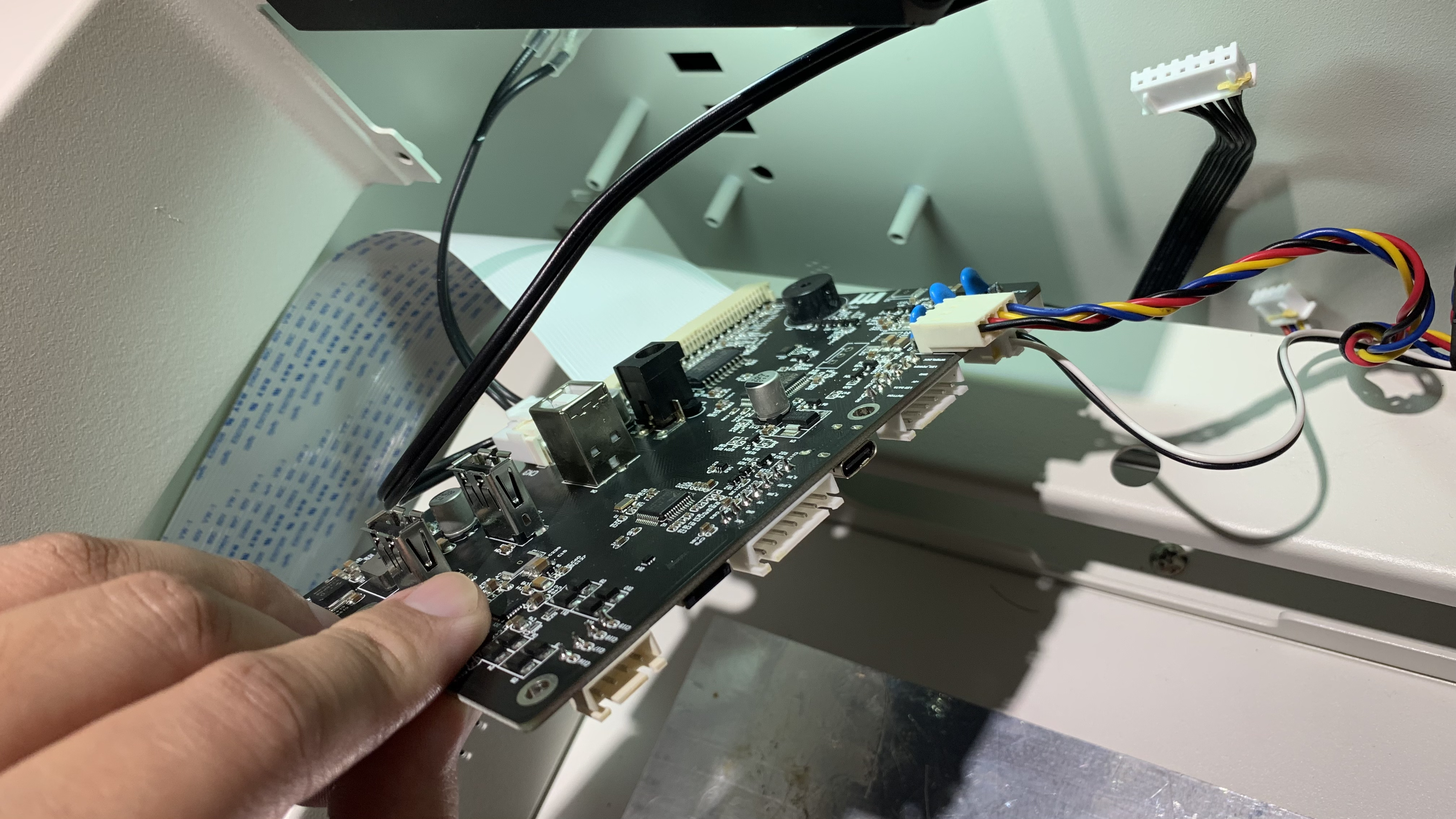

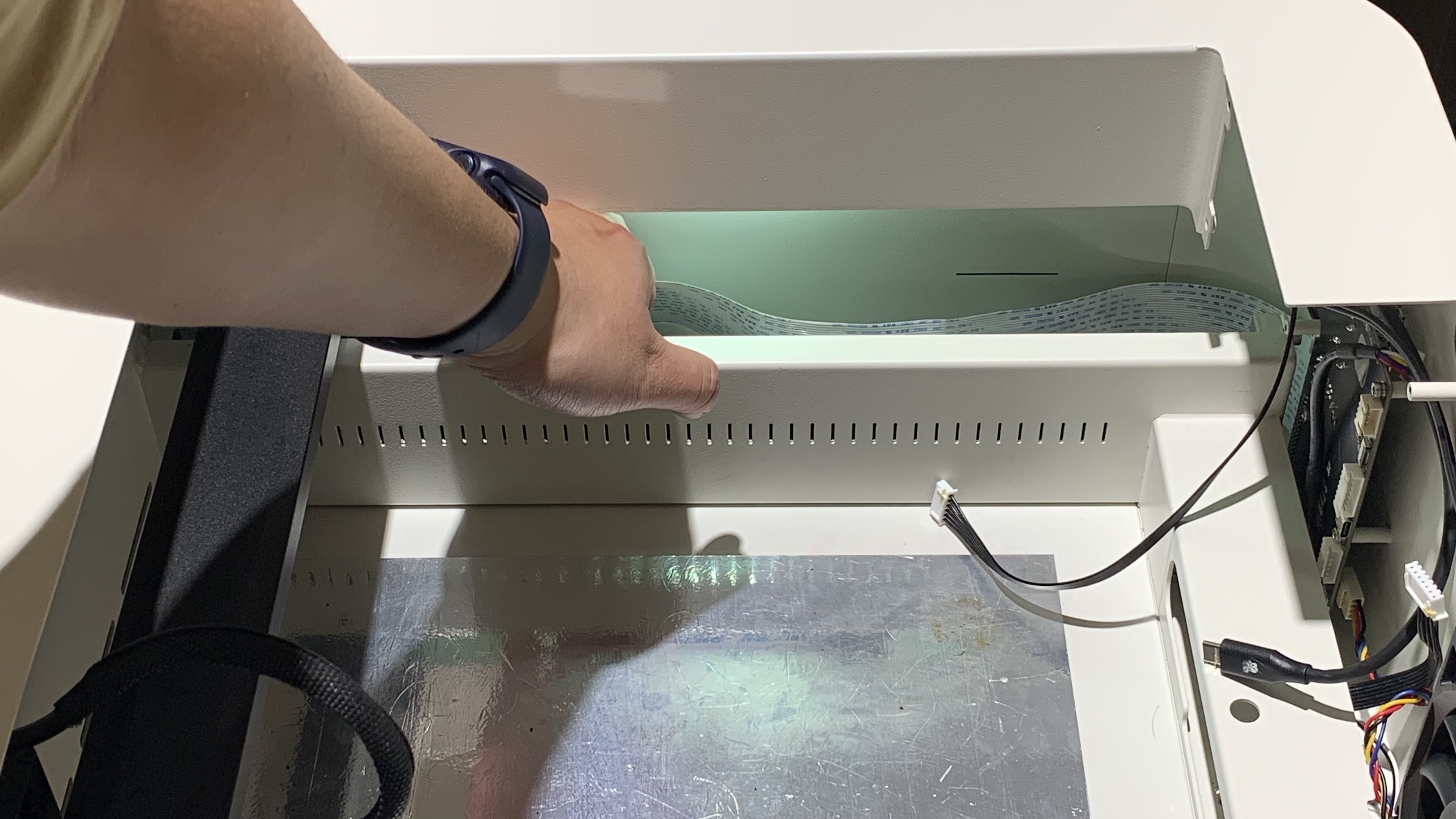

Extraieu la placa base en un angle de 45 graus.
Per retirar aquest cable, cal prémer el bloqueig.

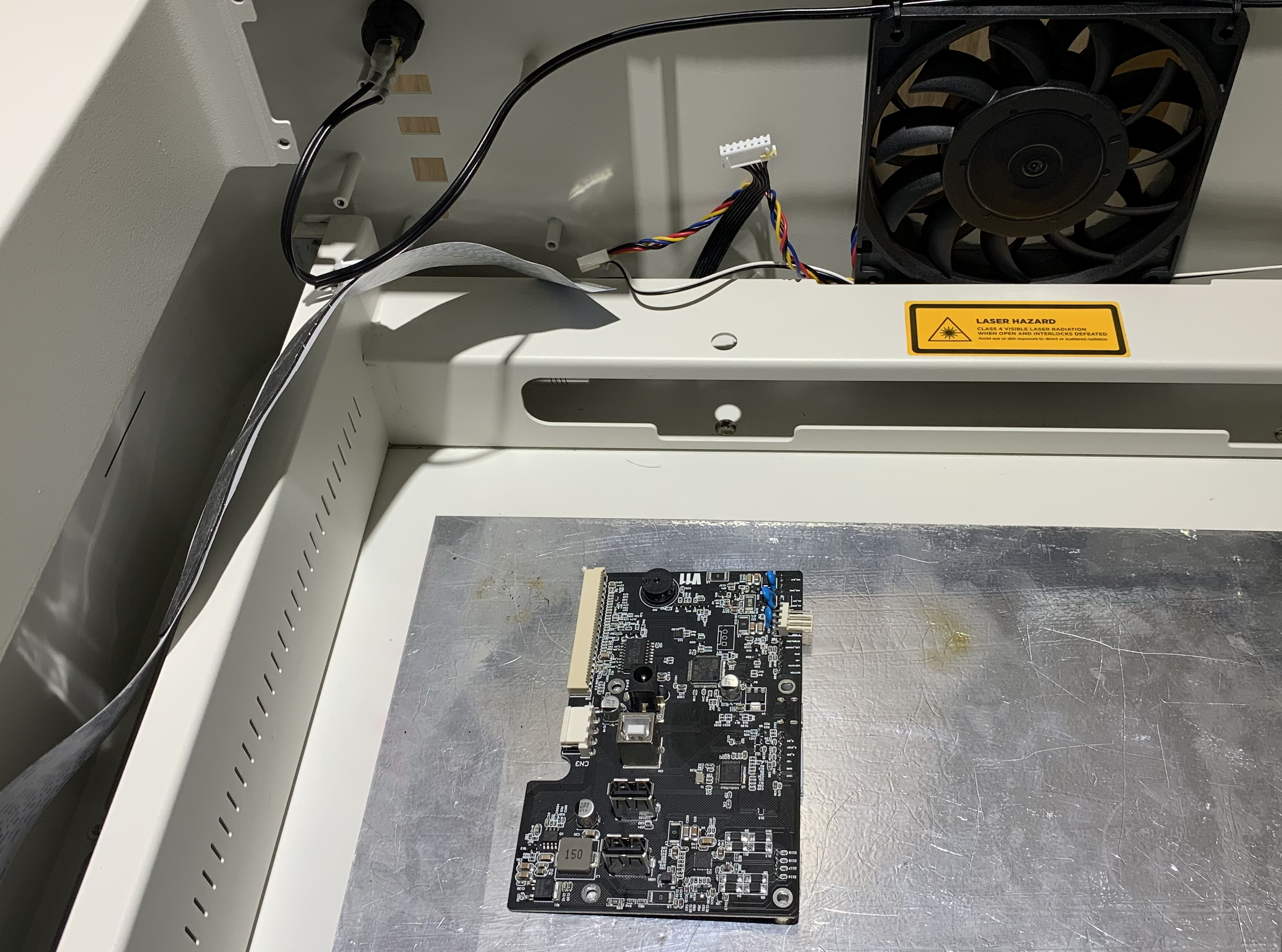

Desconnecteu tots els cables.
Pas 11 - Inseriu el cable pla de 38 pins a la nova placa base

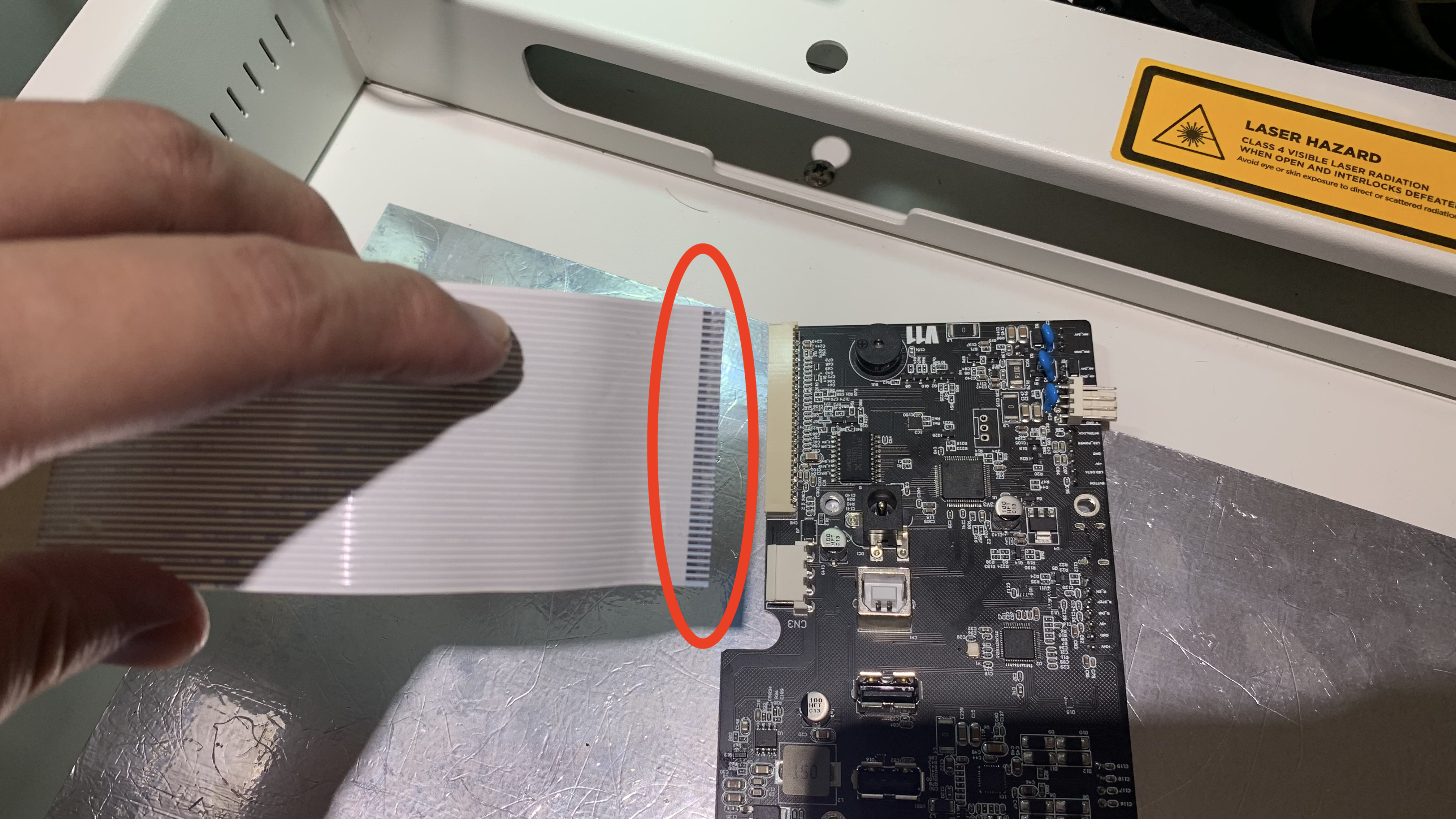

Assegureu-vos que els pins de connexió estiguin orientats cap amunt.
Pas 12 - Connecteu els cables i torneu a col·locar la placa base
Vigileu de no doblegar cap cable.
Pas 13 - Cargoleu els cargols de la placa base
Pas 14 - Connecteu tots els cables excepte el de la càmera i el del motor
Pas 15 - Enganxeu el Cable pla de 38 pins

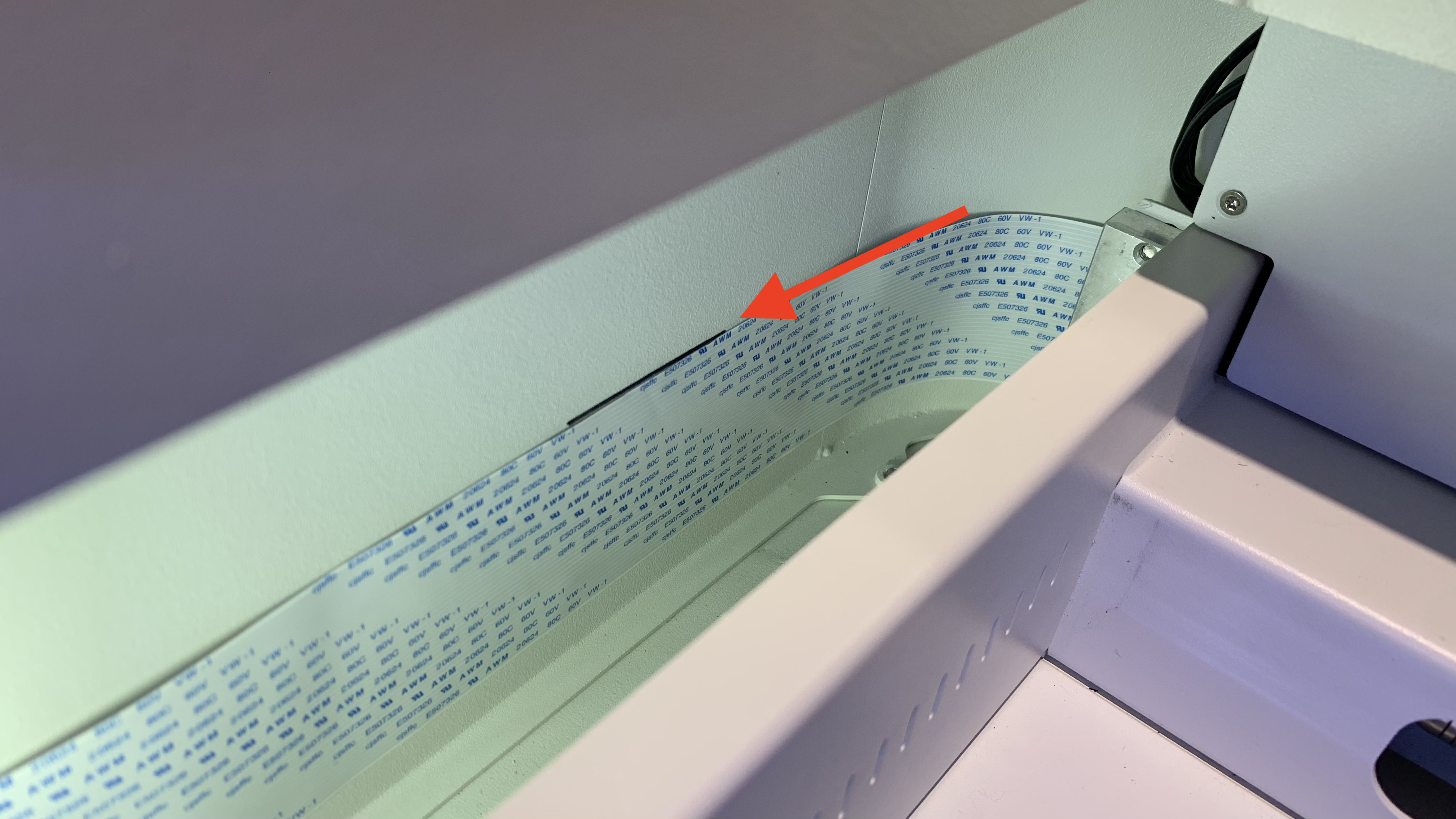

Alineeu la part superior del cable pla amb la vora inferior de la marca i enganxeu-lo al costat esquerre de la placa, seguint la cantonada superior esquerra.
Pas 16 - Col·loqueu la placa i la tapa de la porta a la part superior
Deixeu prou espai perquè hi pugueu arribar amb les mans.
Pas 17 - Connecteu el cable de la càmera a la placa base
Cal tenir en compte que la superfície metàl·lica del cable de la càmera ha d'estar orientada cap a la placa base.
La superfície metàl·lica del cable de la càmera:
La superfície metàl·lica ha d'estar orientada cap a la placa base:
Inseriu el cable:
Tanqueu el connector:
Pas 18 - Connecteu el cable del motor
Pas 19 - Torneu a col·locar la placa i cargoleu els cargols
Cargol T8 x 8 unitats
Pas 20
Un cop completats els passos anteriors, la coberta de la porta s'haurà substituït correctament. No obstant això, com que els passos impliquen moure la coberta de la porta i la càmera, realitzeu el calibratge de la càmera com a pas final abans de reprendre l'ús de la màquina.
Podeu consultar aquesta pàgina: Calibratge de la càmera
