Ador - Substitució de la placa de control de l'eix Z

Elements necessaris:

Preparació pròpia:

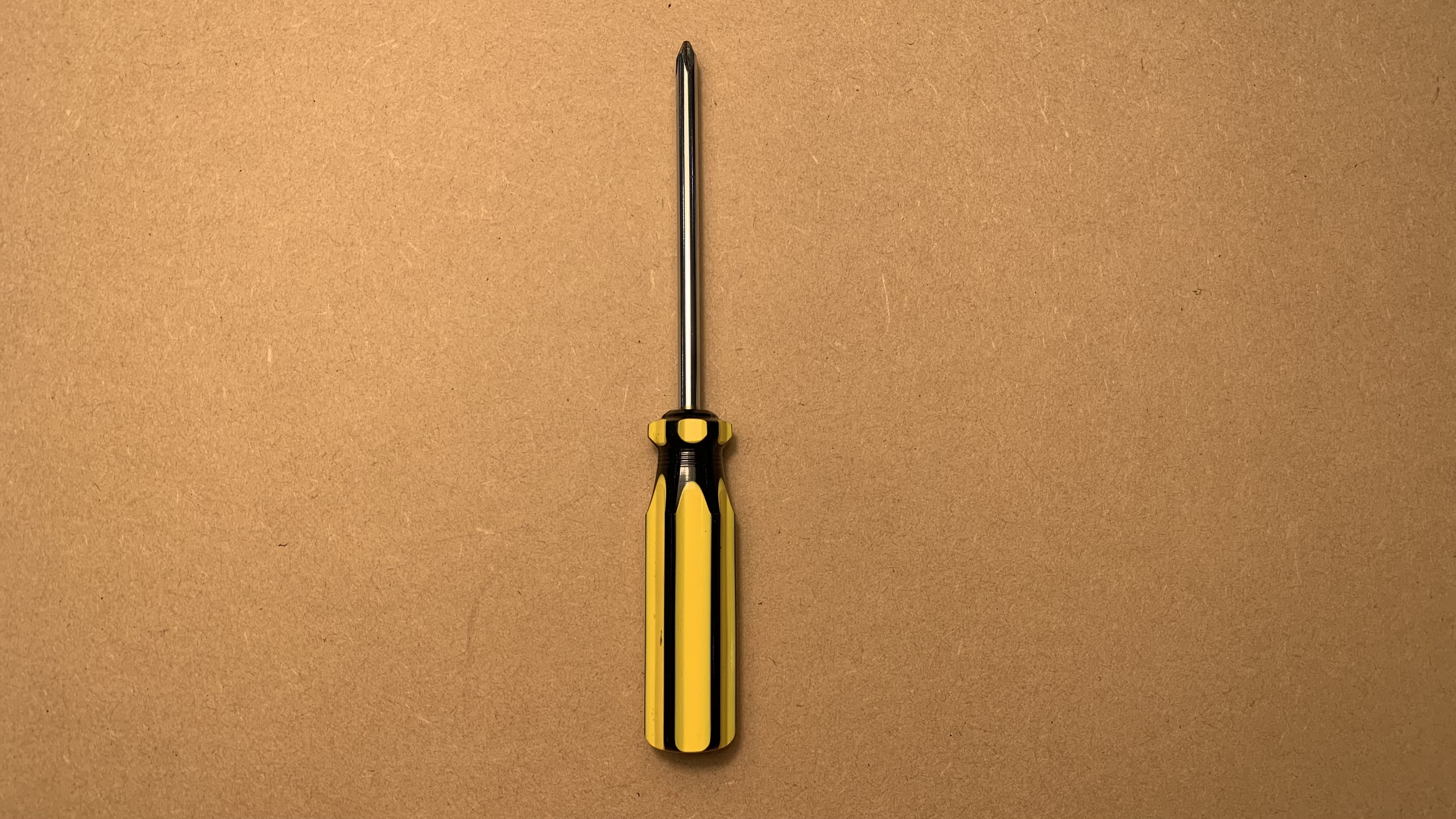

Tornavís Phillips

Pas 1

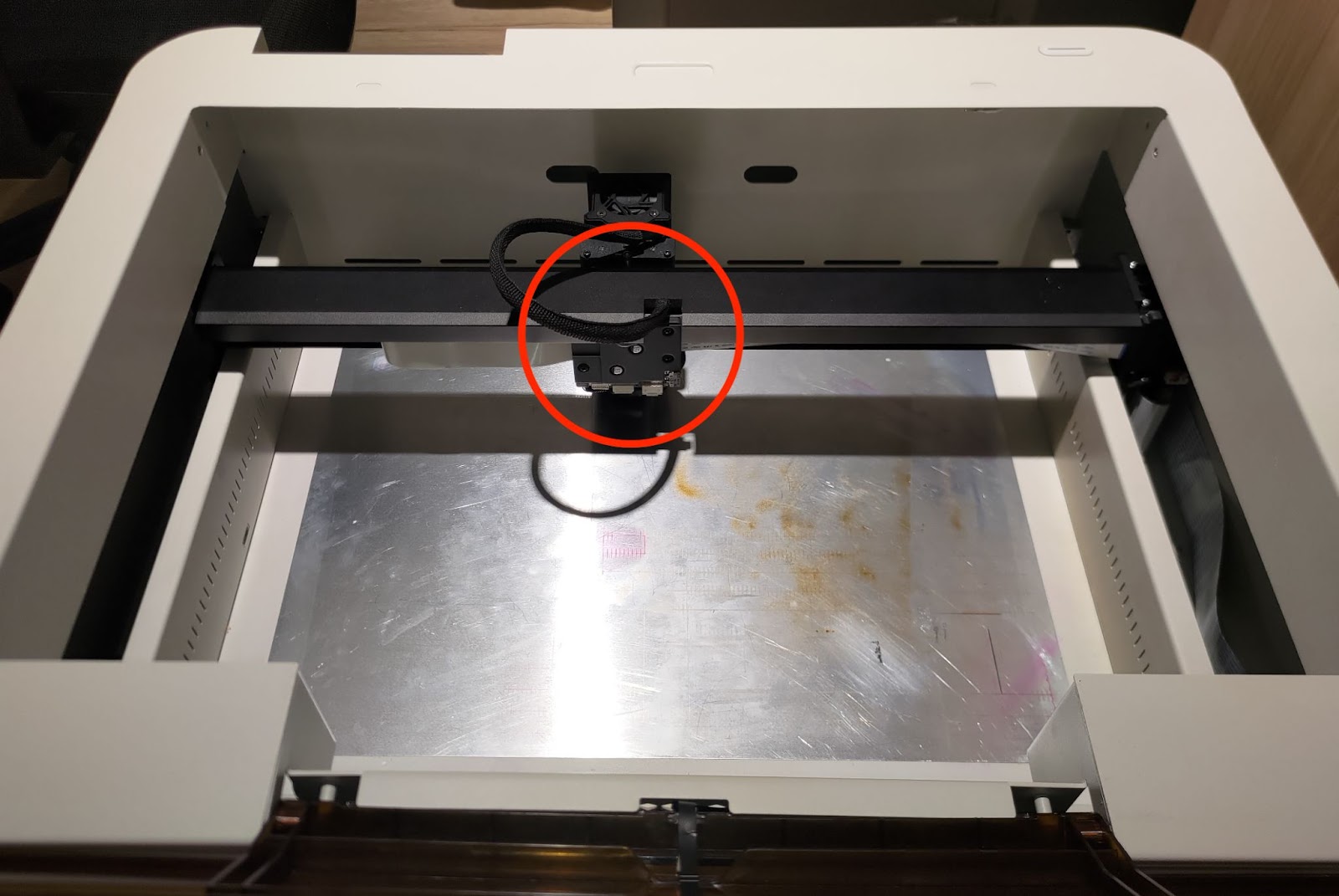

Localitzeu la placa a la part posterior de l'adaptador del mòdul.

Pas 2

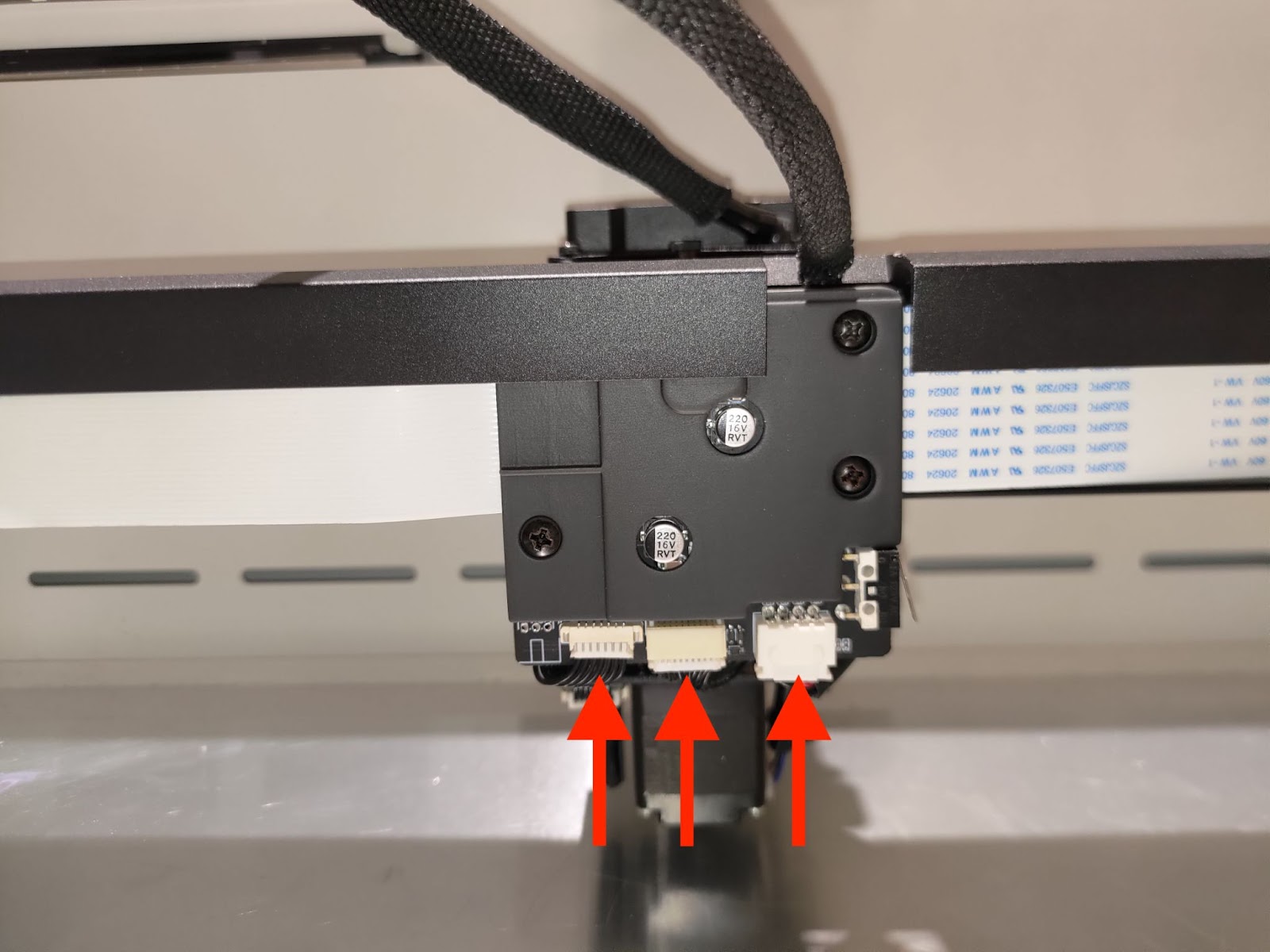

Desconnecteu els tres cables indicats a la imatge següent.

Pas 3

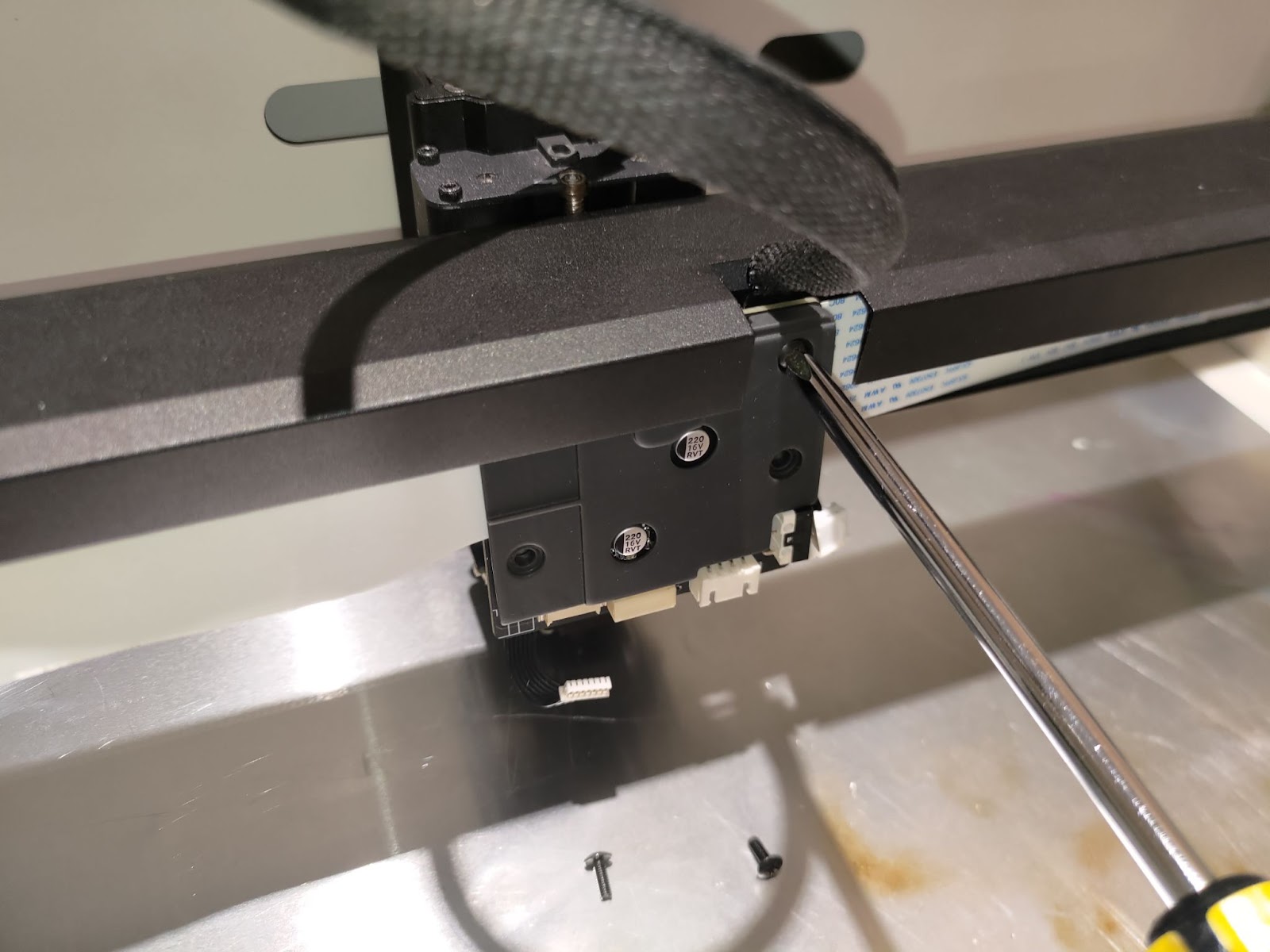

Desenrosqueu els tres cargols amb un tornavís Phillips. Després, podreu retirar la coberta negra.

Pas 4

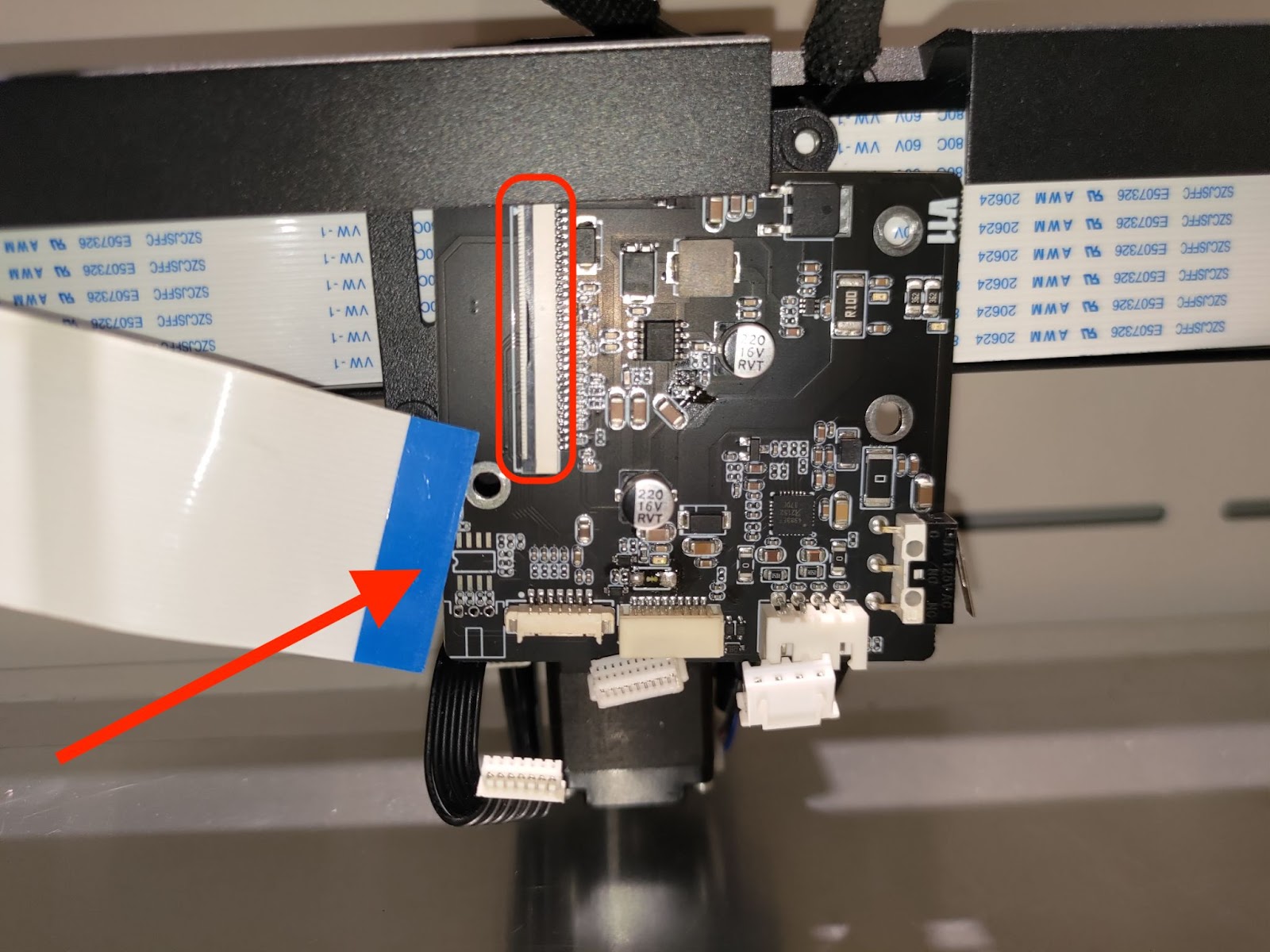

Retireu aquest cable obrint el connector encerclat i extraient el cable pla tal com s'indica.

Pas 5

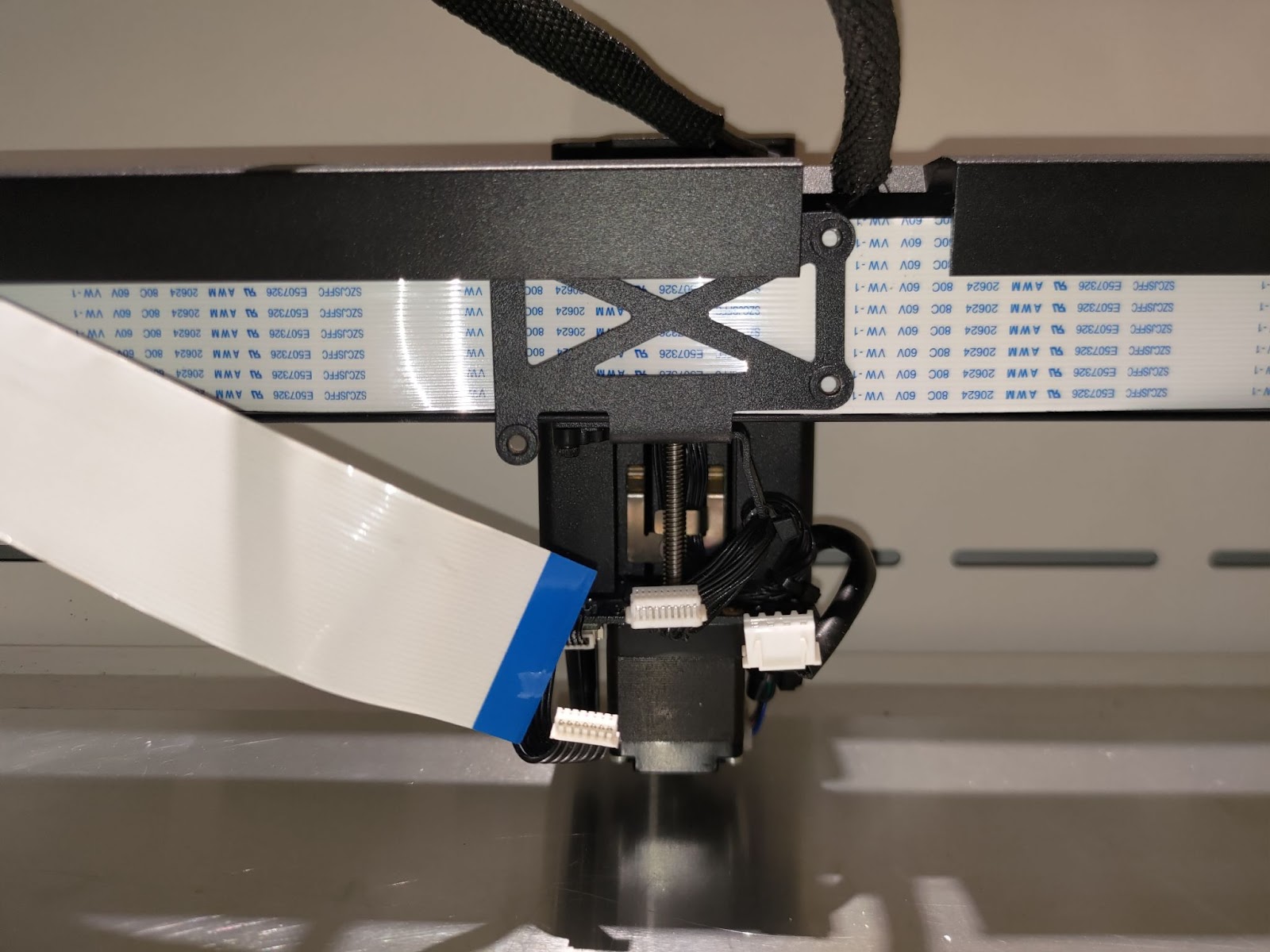

La placa antiga ja s'ha retirat completament.

Pas 6

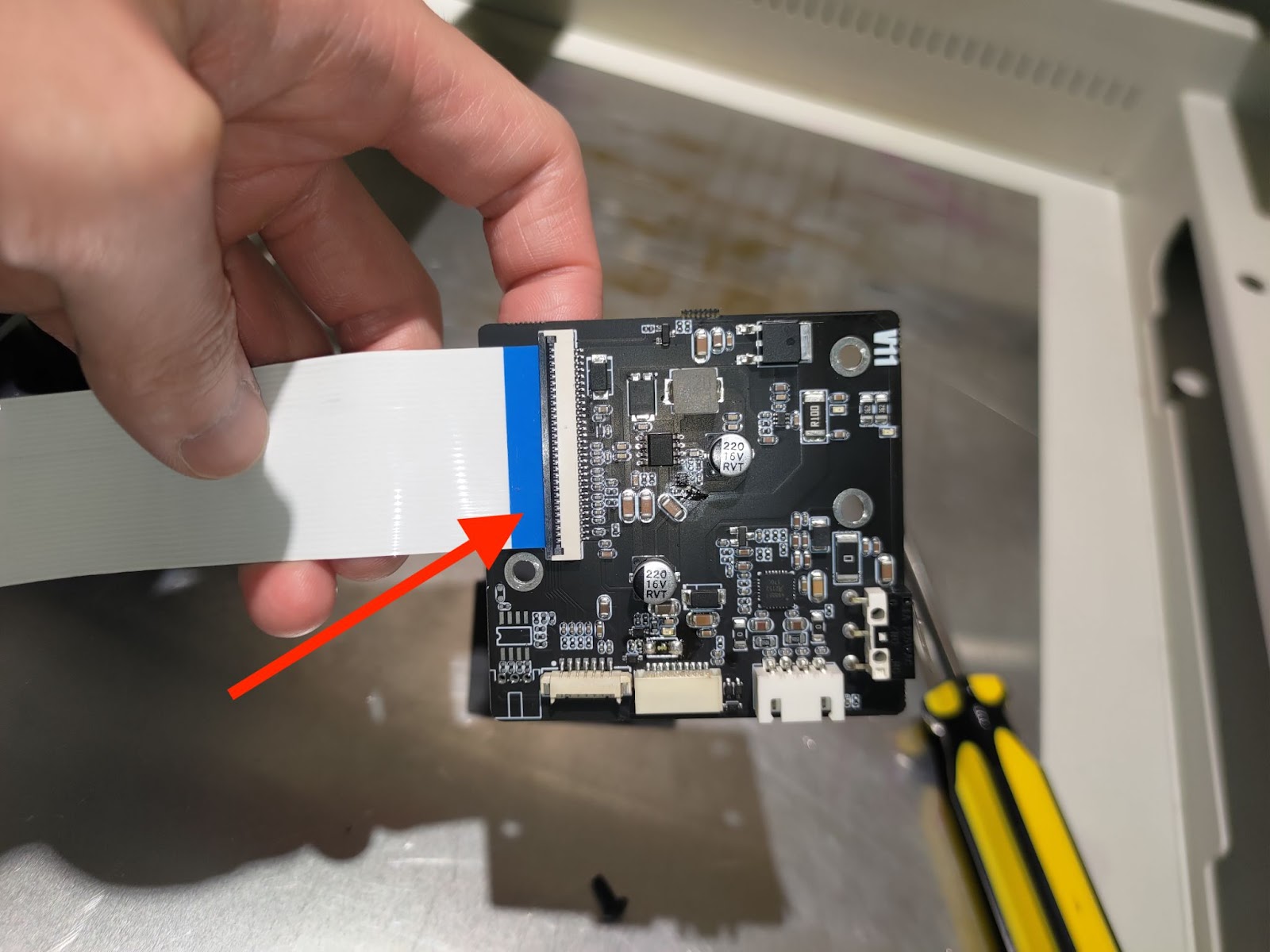

Connecteu el cable pla a la nova placa.

Pas 7

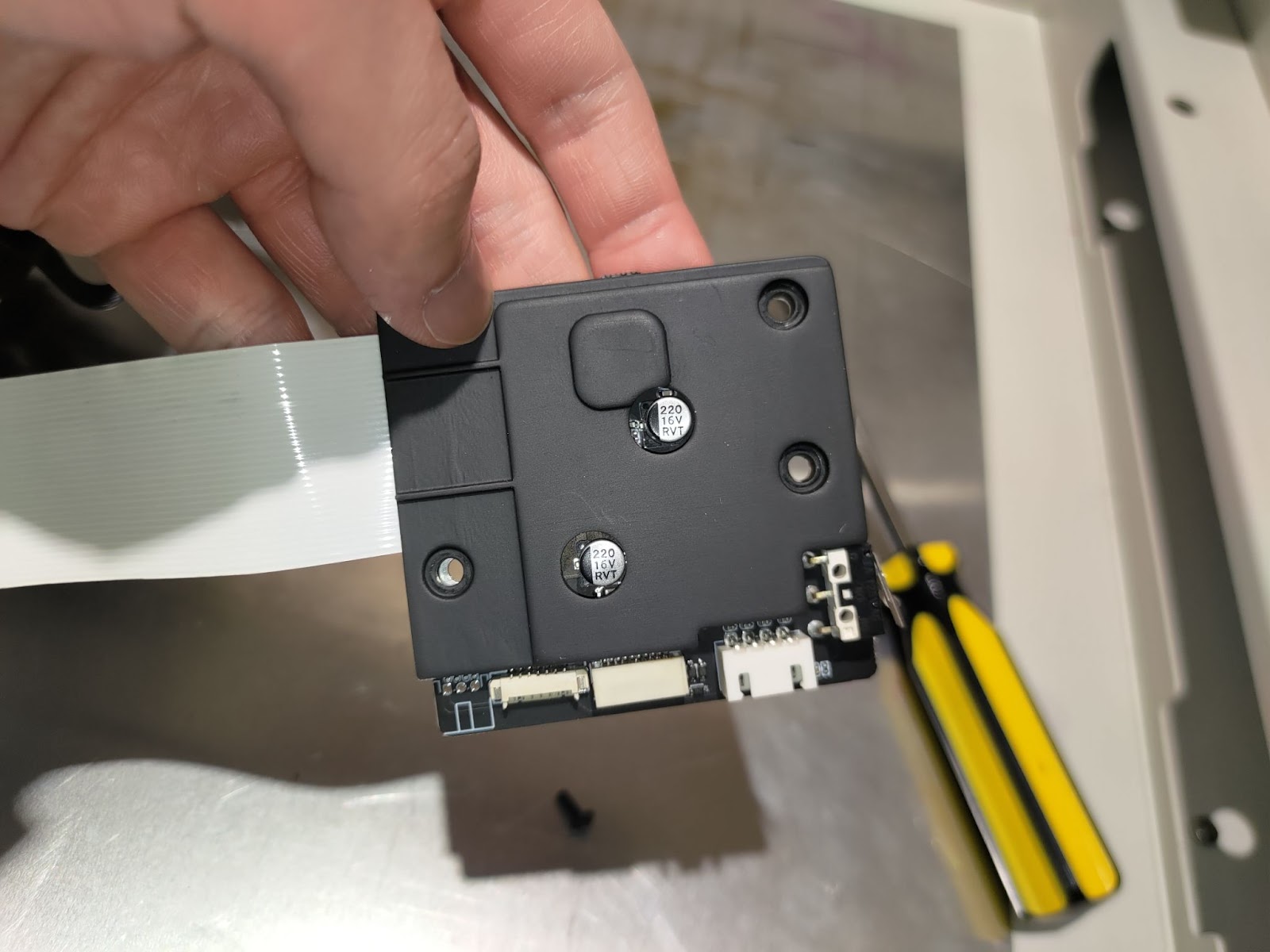

Col·loqueu la coberta al seu lloc.

Pas 8

Cargoleu de nou els tres cargols per fixar la placa i la coberta.

Pas 9

Torneu a connectar aquests cables.
