Eines

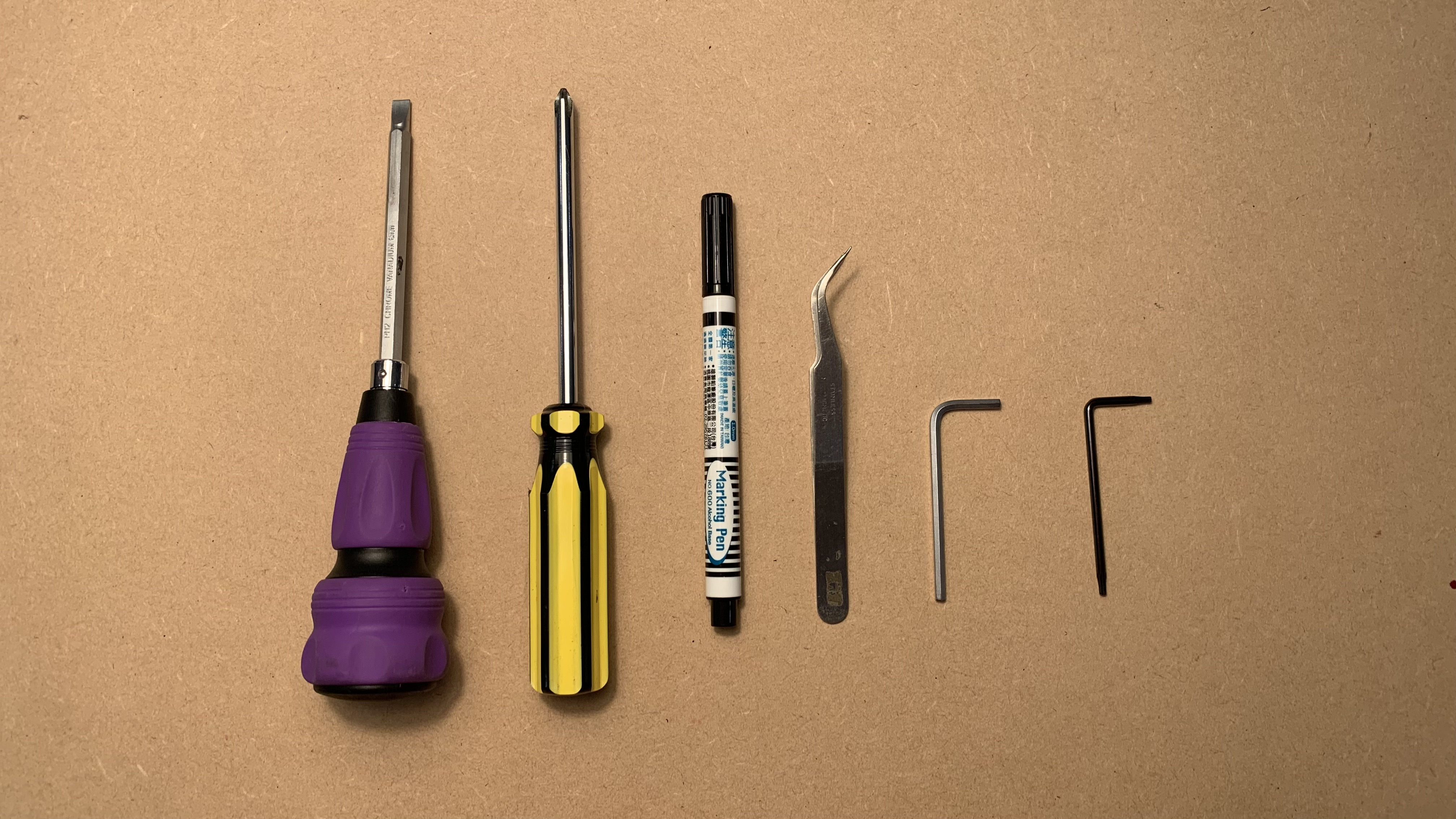

| 1 |
Tornavís Torx T8 Controlador |
| 2 |
Clau Allen de 3 mm |
| 3 |
Tornavís Phillips |
| 4 | Retolador |
| 5 |
Rasqueta o tornavís de cap pla |
| 6 |
Pinces |
Pas 1
Apagueu la màquina, desconnecteu el cable d'alimentació i gireu-la.
Pas 2
Marqueu el peu de goma i el cargol que es troben a prop del port USB.
El propòsit del marcatge és que el cargol d'aquest peu és més curt que els altres i ha d'estar a la mateixa posició.
Pas 3
Desafluixeu aquests cargols de la part inferior.
(Cargol T8 x 6 unitats i cargol hexagonal de 3 mm x 4 unitats)
Pas 4
Gireu la màquina i desafluixeu els cargols laterals (cargol T8 x 2 unitats)
Pas 5
Marqueu els forats dels cargols a ambdós costats amb un retolador.
L'objectiu és recordar que els costats marcats estaran orientats cap a l'àrea de treball durant el muntatge.
Pas 6
Desplaceu el suport del mòdul cap al ventilador fins al final.
Pas 7
Aixequeu el marc superior amb les dues mans i col·loqueu-lo sobre els perns.
(Aneu amb compte de no enganxar els cables entre els marcs.)
Exemple del marc col·locat sobre els perns:
Exemple de vídeo d'aixecament (El vídeo es va enregistrar dins de la màquina):
Pas 8
Plegueu la cinta de escuma 3M cap a la pantalla.
Pas 9
Marqueu el cable USB-C.
El motiu és que l'USB-C s'ha de connectar en la direcció correcta, de manera que es coneixerà la direcció original marcant-la durant el muntatge. (El costat marcat ha de mirar cap a l'àrea de treball.)
Pas 10
Feu una fotografia per registrar totes les posicions originals dels cables.
L'objectiu és recordar les posicions dels cables per poder-los reconnectar correctament.
Pas 11
Retireu els cables plans, el connector USB-C i l'antena Wi-Fi.
Tingueu en compte que els cables plans tenen pestanyes de bloqueig. Obriu-les per retirar els cables plans.
Ubicacions del connector USB-C i l'antena Wi-Fi:
Tot retirat:
Pas 12
Desenrosqueu aquests cargols Phillips per extreure la placa RK.
Pas 13

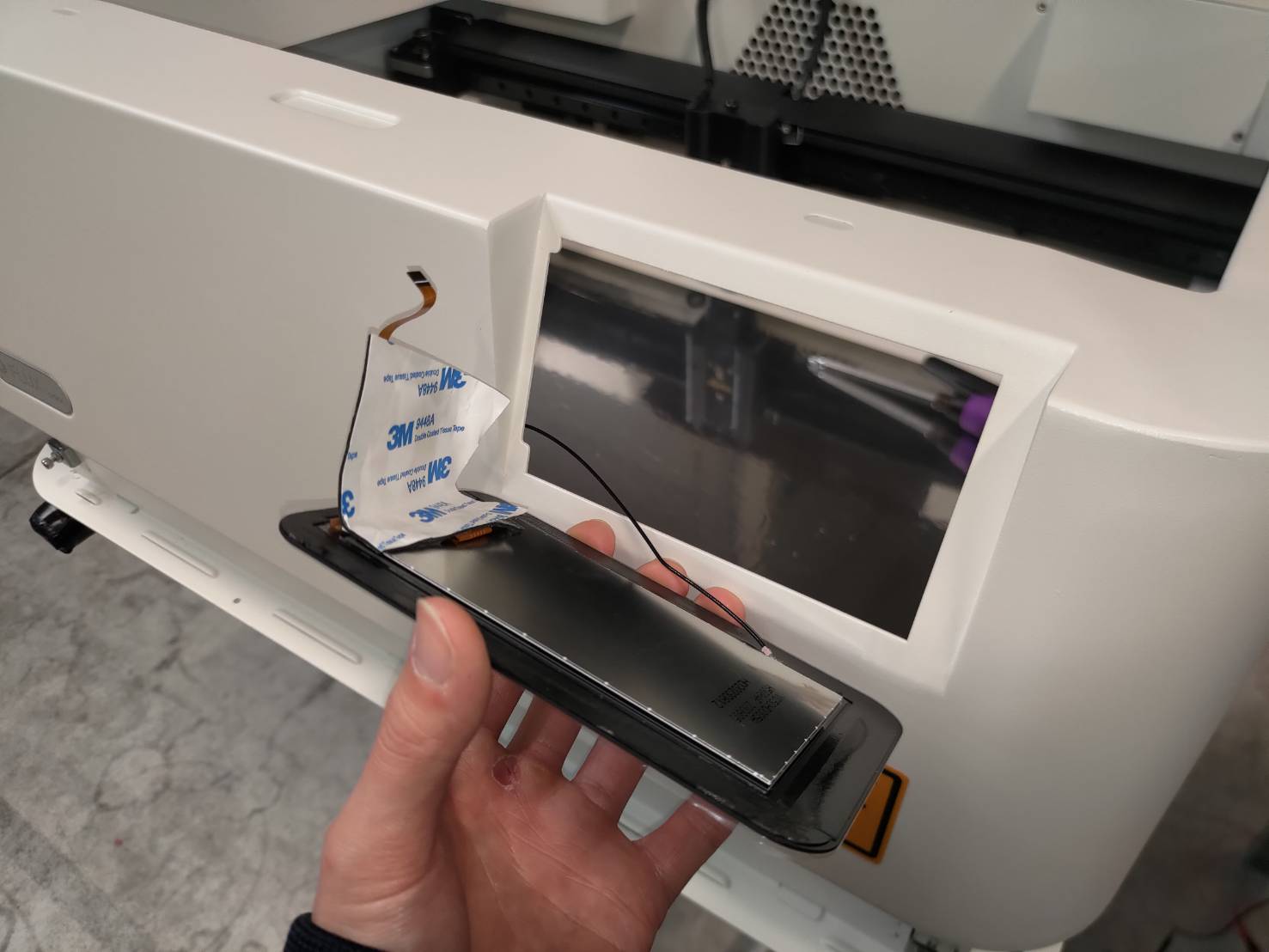

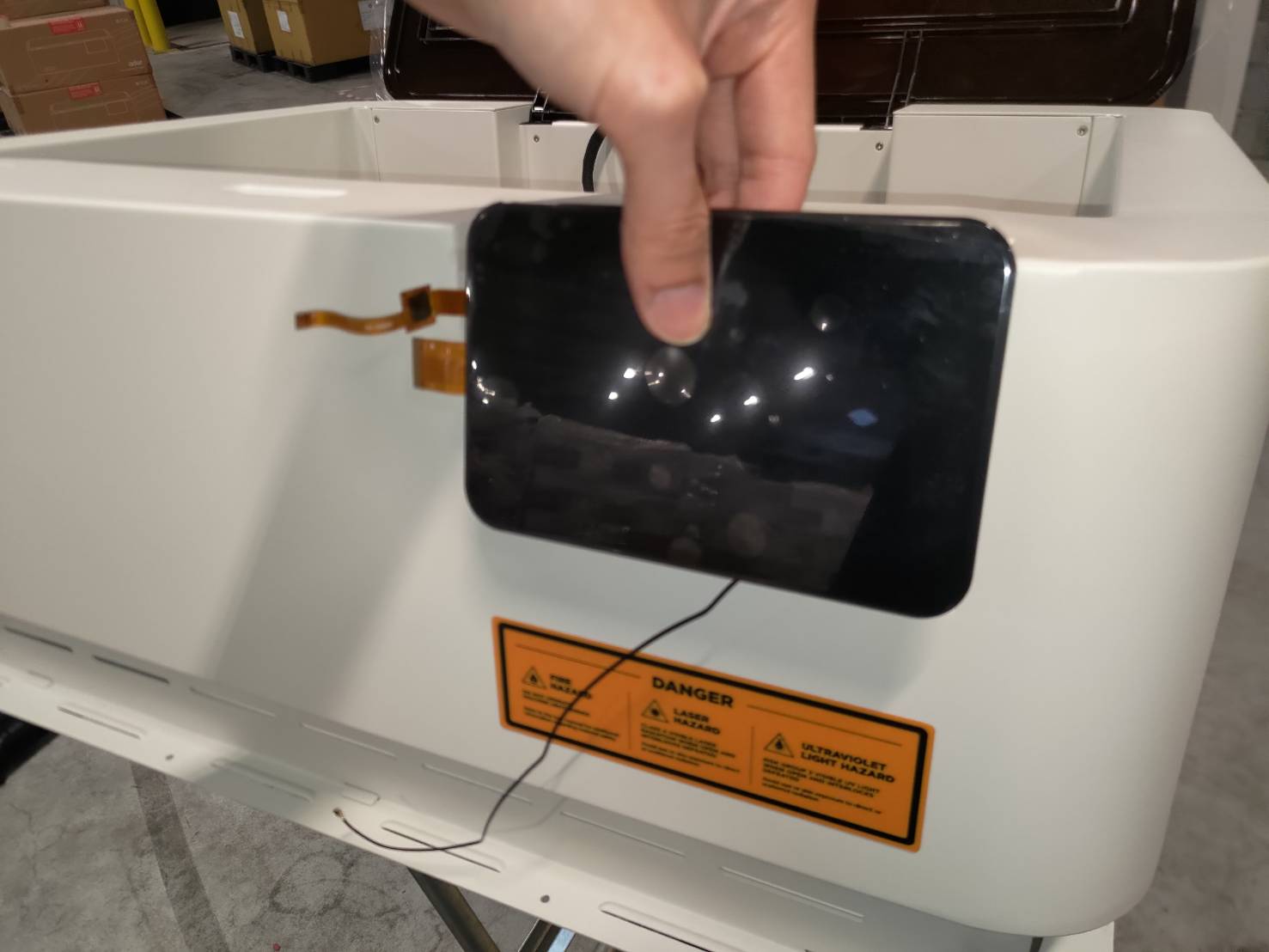

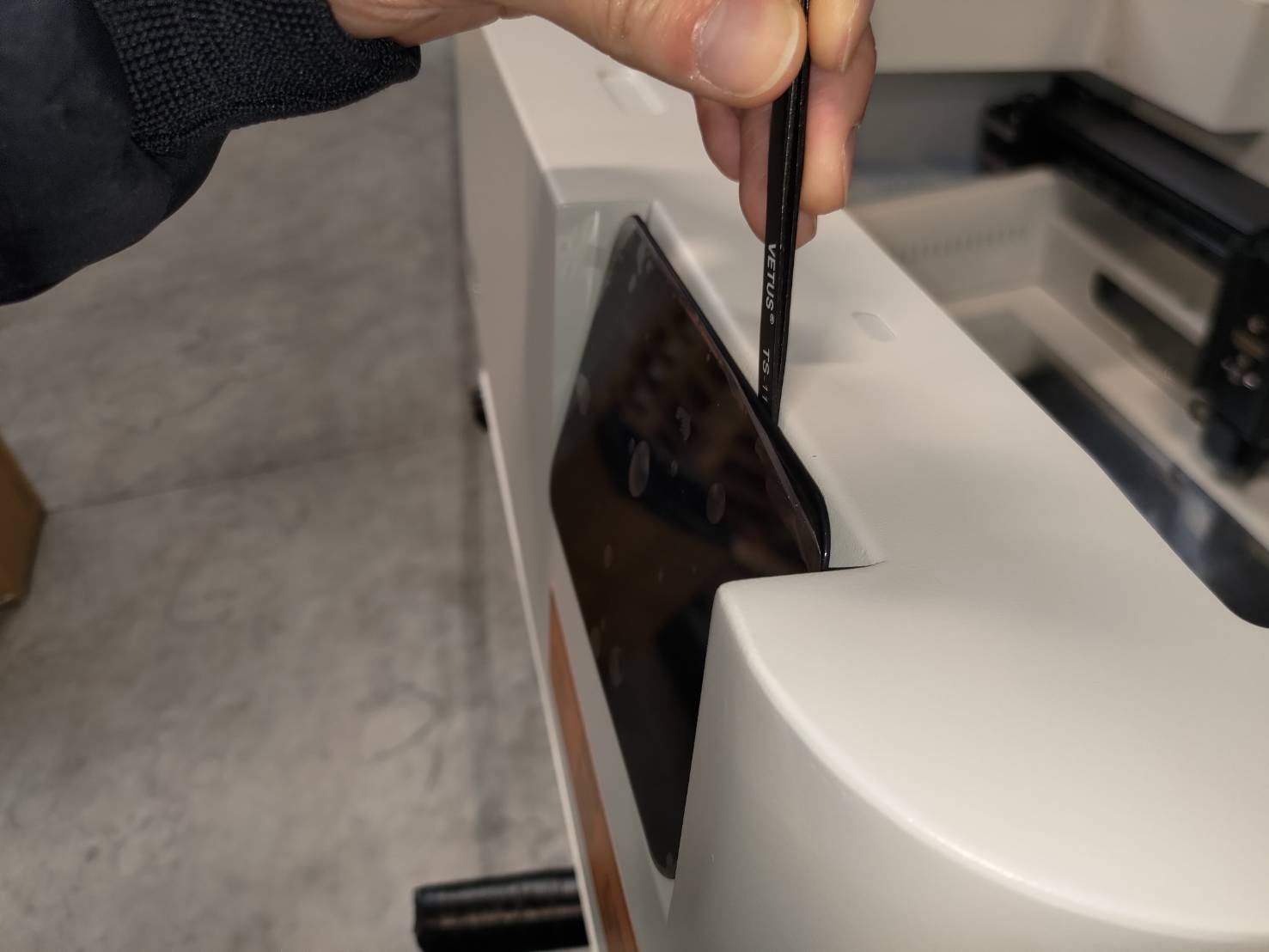

Utilitzeu una espàtula o un tornavís pla per fer palanca i extreure la pantalla.
Pas 14

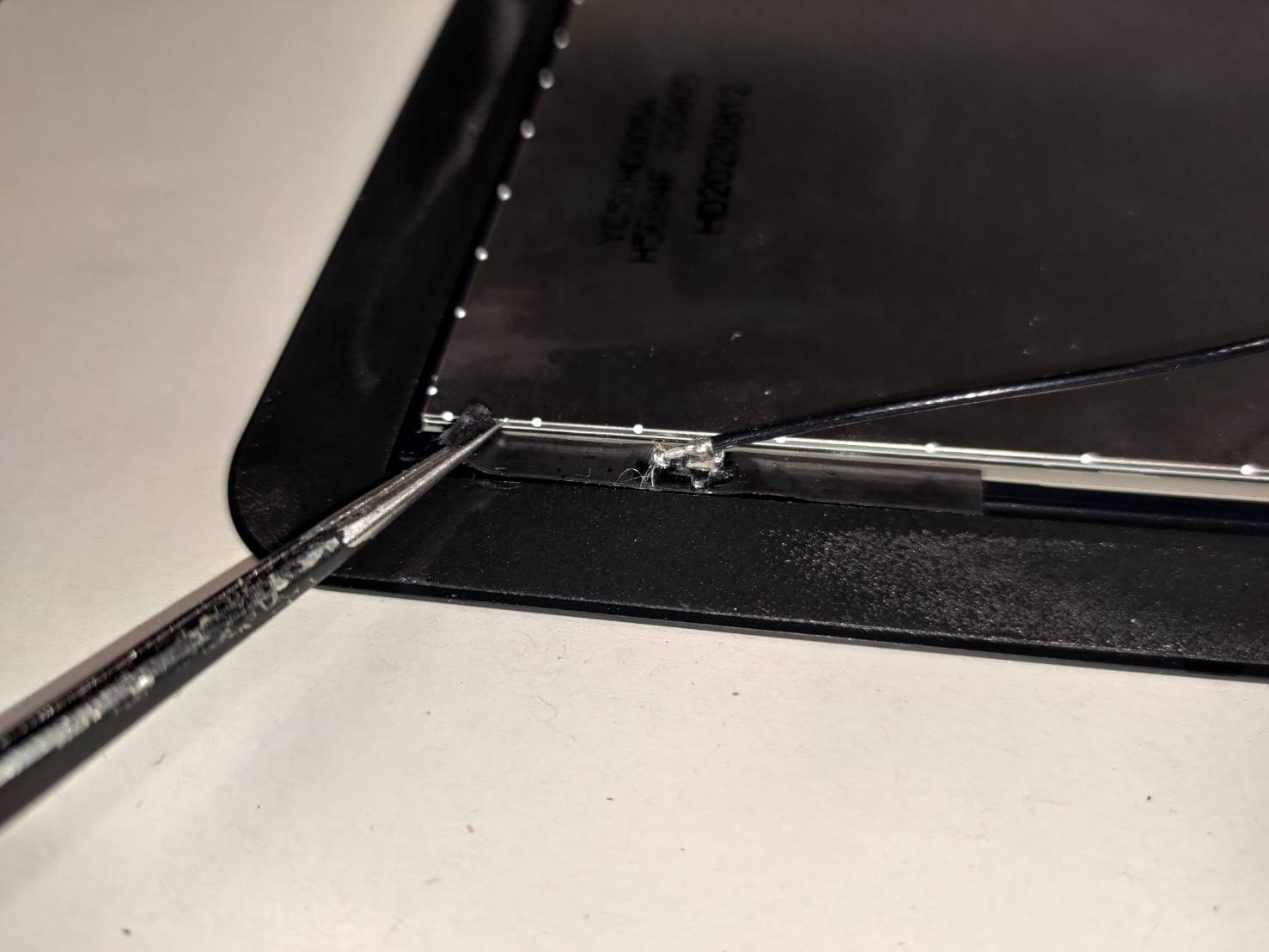

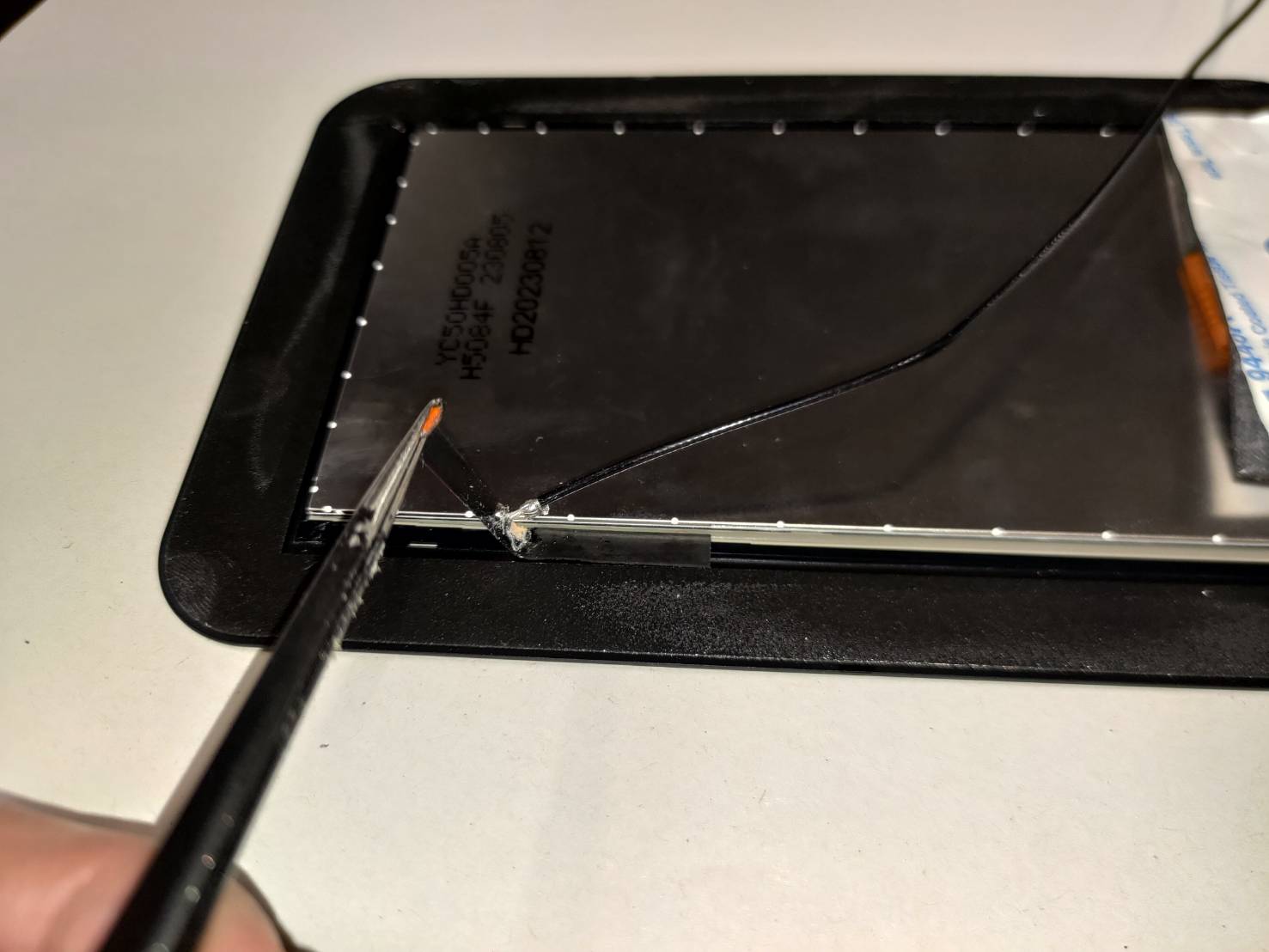

Utilitzeu unes pinces per retirar l'antena Wi-Fi juntament amb la seva cinta adhesiva de la pantalla antiga i guardeu-la per a un ús posterior.
Pas 15

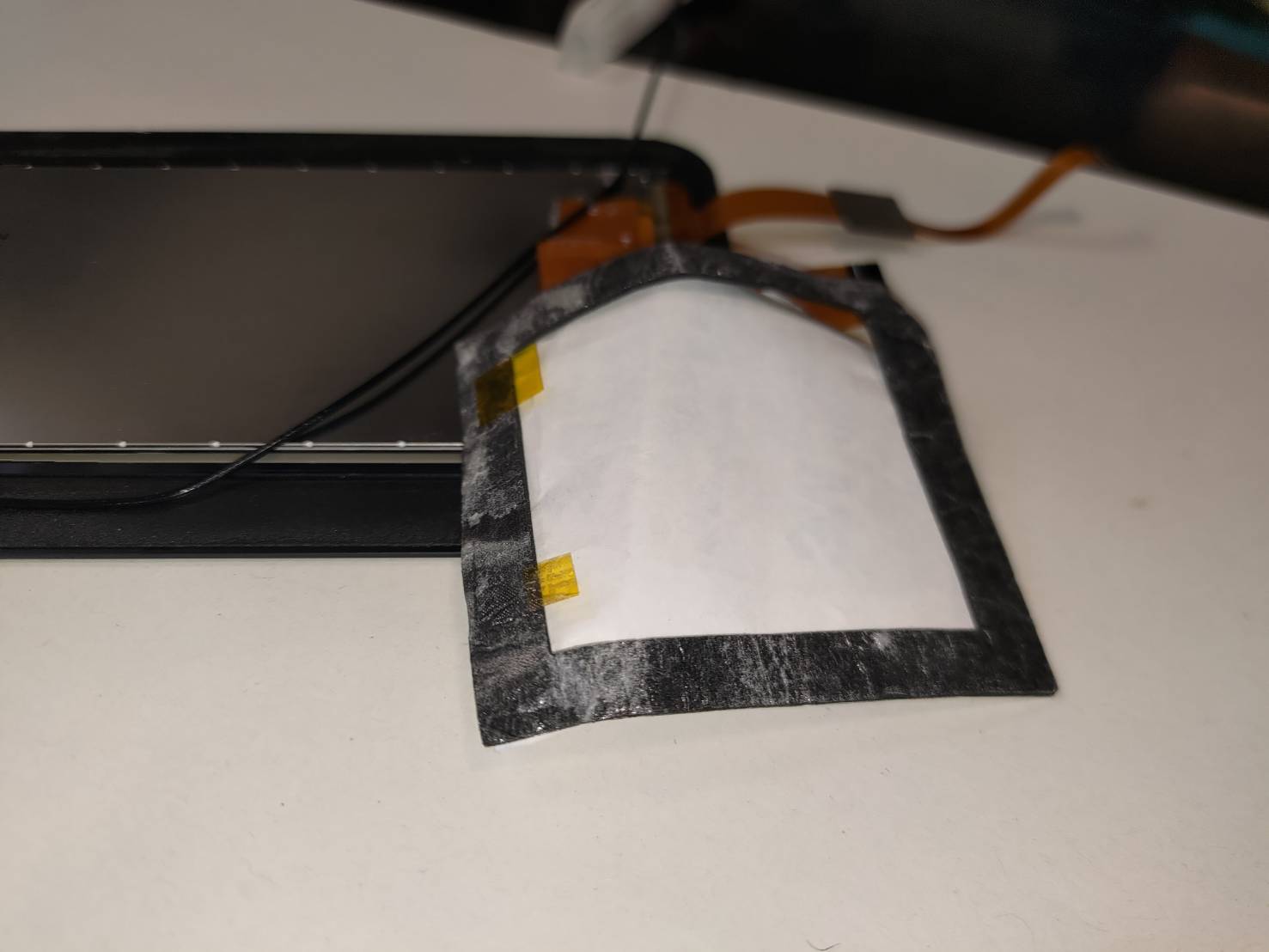

Retireu la cinta d'escuma 3M i guardeu-la per a un ús posterior
(Si la pantalla nova ja porta cinta d'escuma, ometeu aquest pas.)
Pas 16

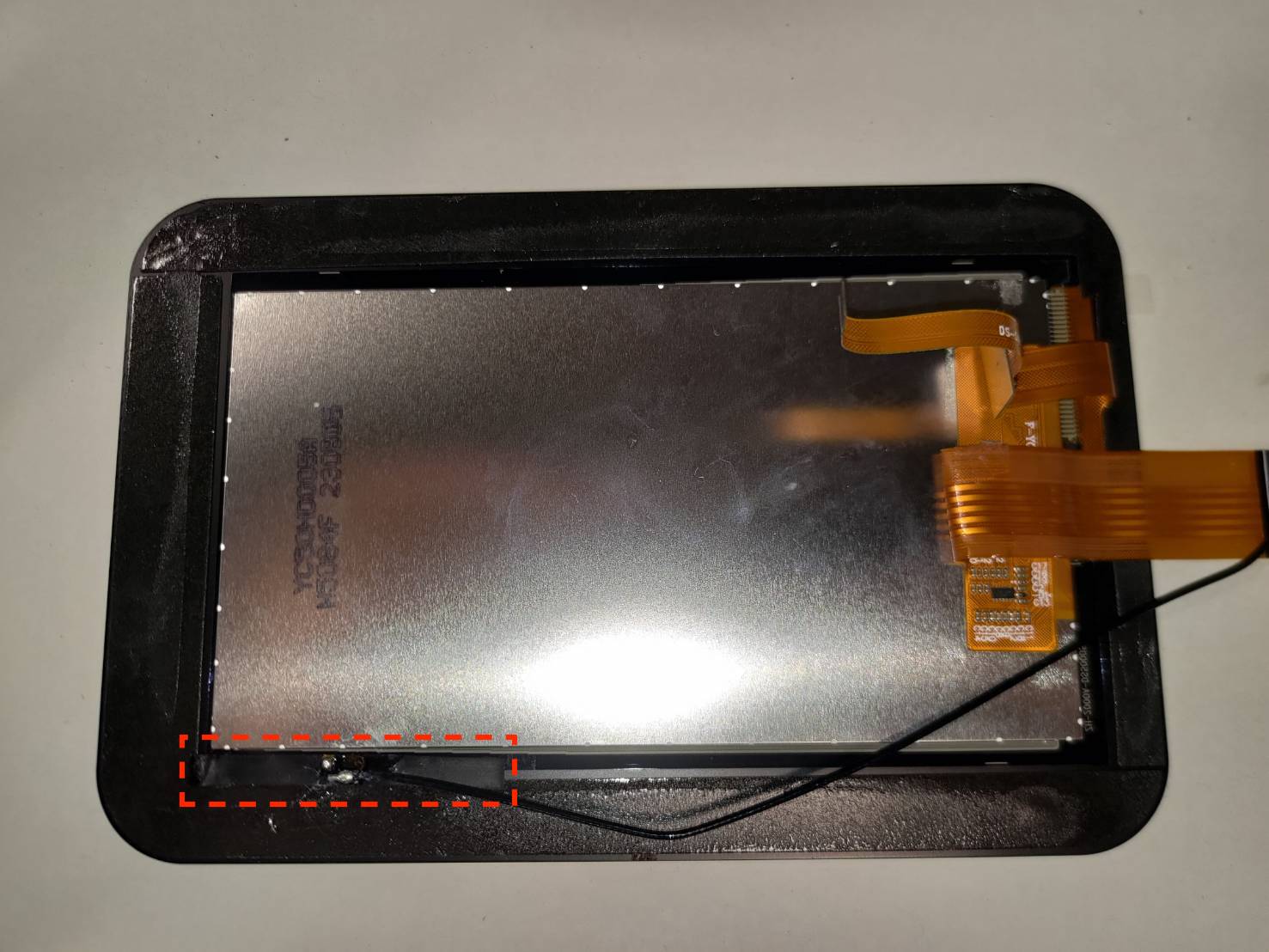

Col·loqueu l'antena Wi-Fi a la cantonada inferior esquerra de la pantalla nova.
Pas 17

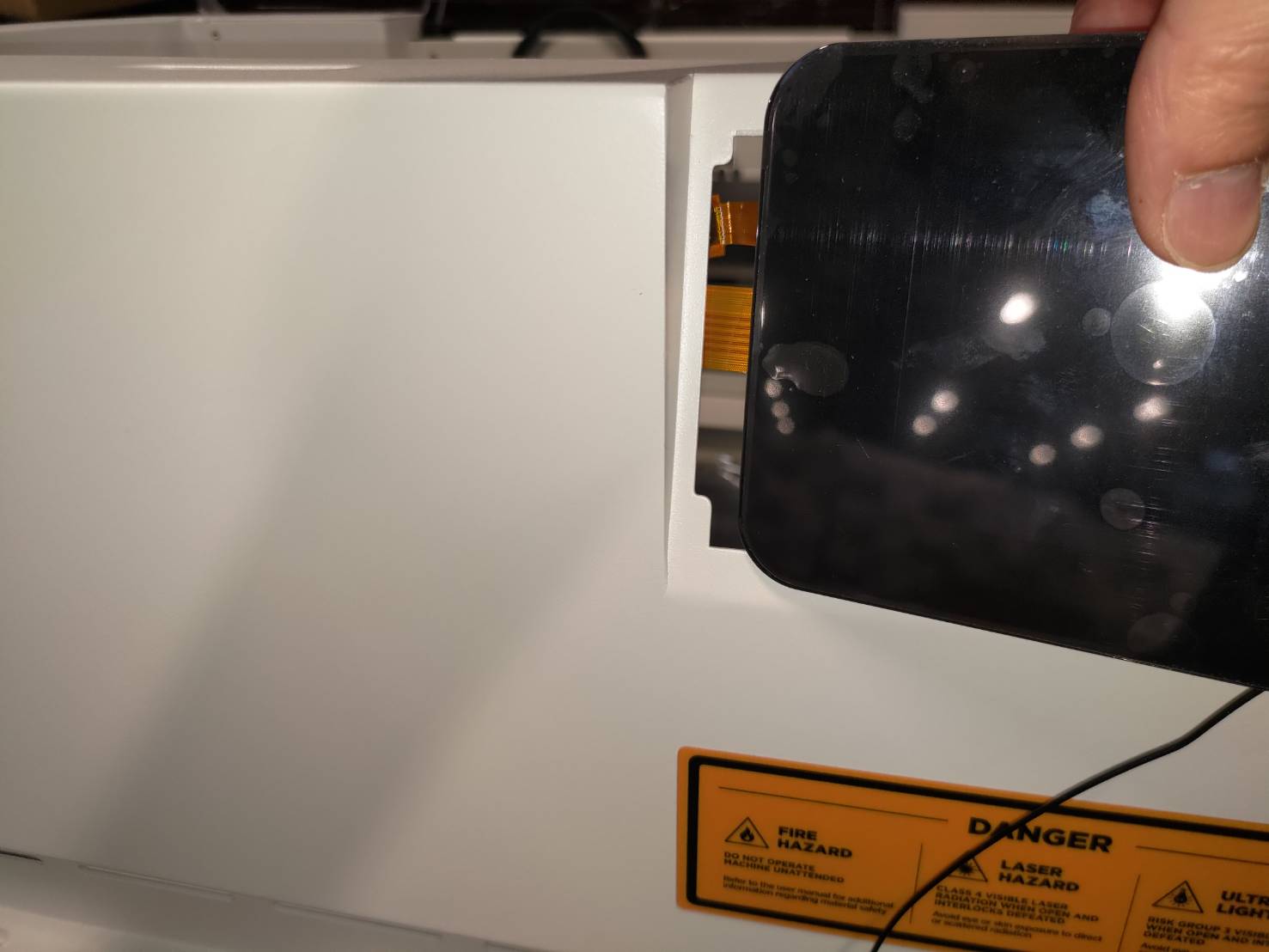

Retireu la pel·lícula protectora de la pantalla nova. Col·loqueu-la al marc.
La direcció és com es mostra a la foto següent, i els cables han d'estar a l'esquerra (costat de la placa RK).
Pas 18
Inseriu els cables plans a la nova placa RK.
Assegureu-vos que els connectors de la placa estiguin oberts per poder inserir-hi els cables.
Pas 19
Cargoleu de nou els cargols per fixar la nova placa RK.
Pas 20
Connecteu l'USB-C i l'antena Wi-Fi.
Assegureu-vos que l'USB-C estigui en la direcció original com es mostra a la foto presa a Pas 10.
Pas 21
Torneu a col·locar la cinta de escuma 3M al seu lloc.
Pas 22
Torneu a col·locar el marc superior a la seva posició.
Assegureu-vos que els forats dels cargols marcats estiguin orientats cap a l'àrea de treball.
Restauració del marc:
Pas 23
Engegueu la màquina i comproveu la funció tàctil
(Aneu amb compte de no prémer el "Control")
|
Pas 24
Cargoleu els cargols laterals.
Pas 25
Apagueu i gireu la màquina. Cargoleu tots els cargols de la base.
Tingueu en compte que el peu i el cargol marcats han d'estar en una posició propera als ports USB.
Suggeriment:
És millor no estrènyer completament els cargols al principi, ja que alguns podrien quedar desalineats i no es podrien inserir. Per tant, es recomana estrènyer tots els cargols després d'haver-los instal·lat tots.
Pas 26
Gireu la màquina. Moveu el suport del mòdul per comprovar si es pot moure lliurement.
|
|
Pas 27
-
Intenteu afluixar el cargol de la pota de goma propera als ports USB i torneu a provar de moure el suport del mòdul.
