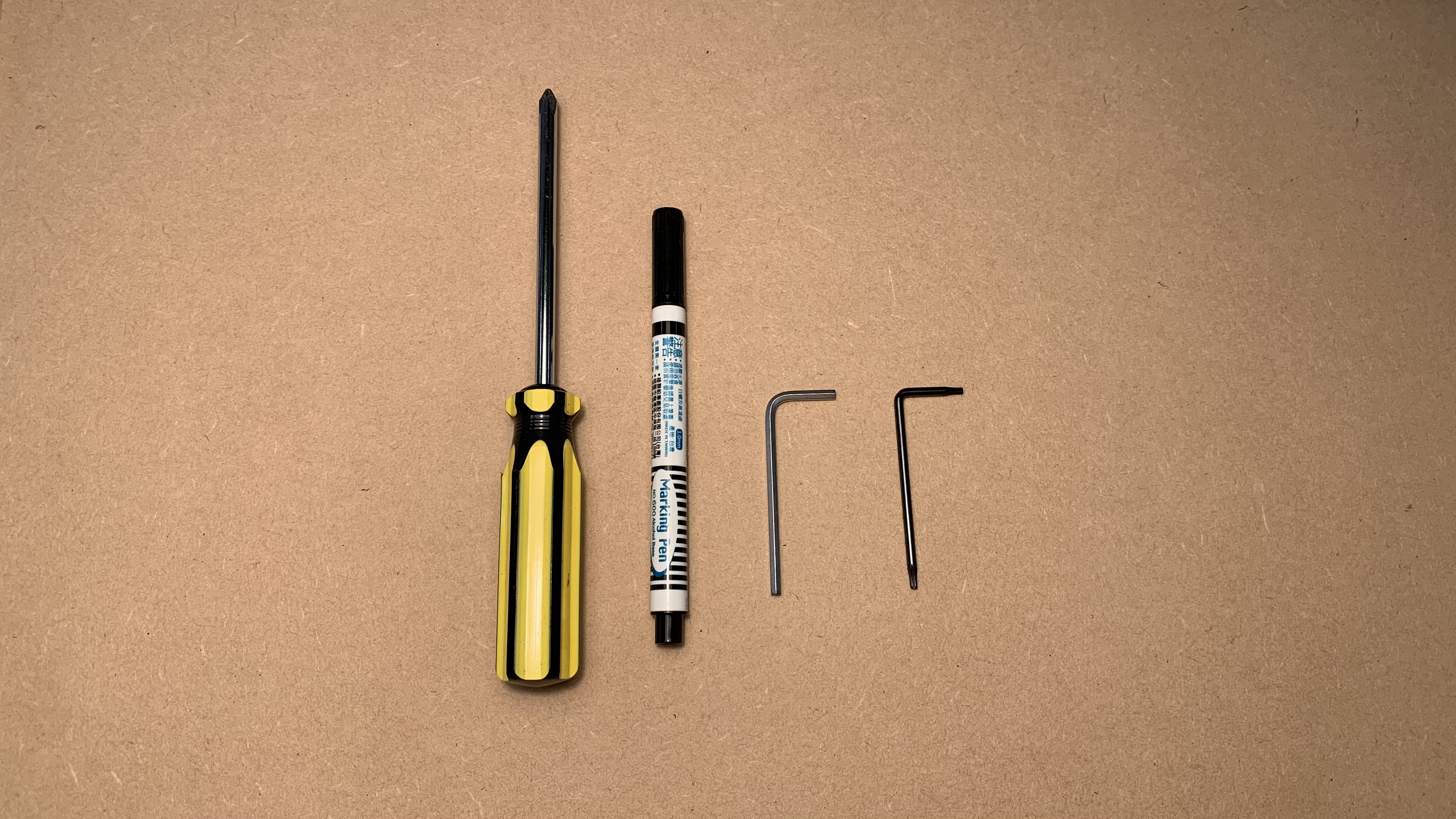

Eines
| 1 |
Torx T8 tornavís |
| 2 |
clau Allen de 3 mm |
| 3 |
tornavís Phillips |
| 4 | retolador |
Pas 0 - Descarregueu les dades de l'Ador
⚠︎ Si la màquina no pot arrencar normalment o connectar-se a l'ordinador, si us plau poseu-vos en contacte amb el servei d'atenció al client per obtenir les dades.
- Actualitzeu el microprogramari a la versió 5.1.17 o posterior.
- Actualitzeu Beam Studio a la versió 2.3.1 o posterior.
- Seleccioneu "Màquina → Nom de la màquina → Dades de calibratge de la càmera → Descarregar dades."
El fitxer descarregat estarà en format .zip i tindrà el nom de la vostra màquina.
Per exemple, Ador (Timothy).zip.
Pas 1
Apagueu la màquina, desconnecteu el cable d'alimentació i capgireu-la.
Pas 2

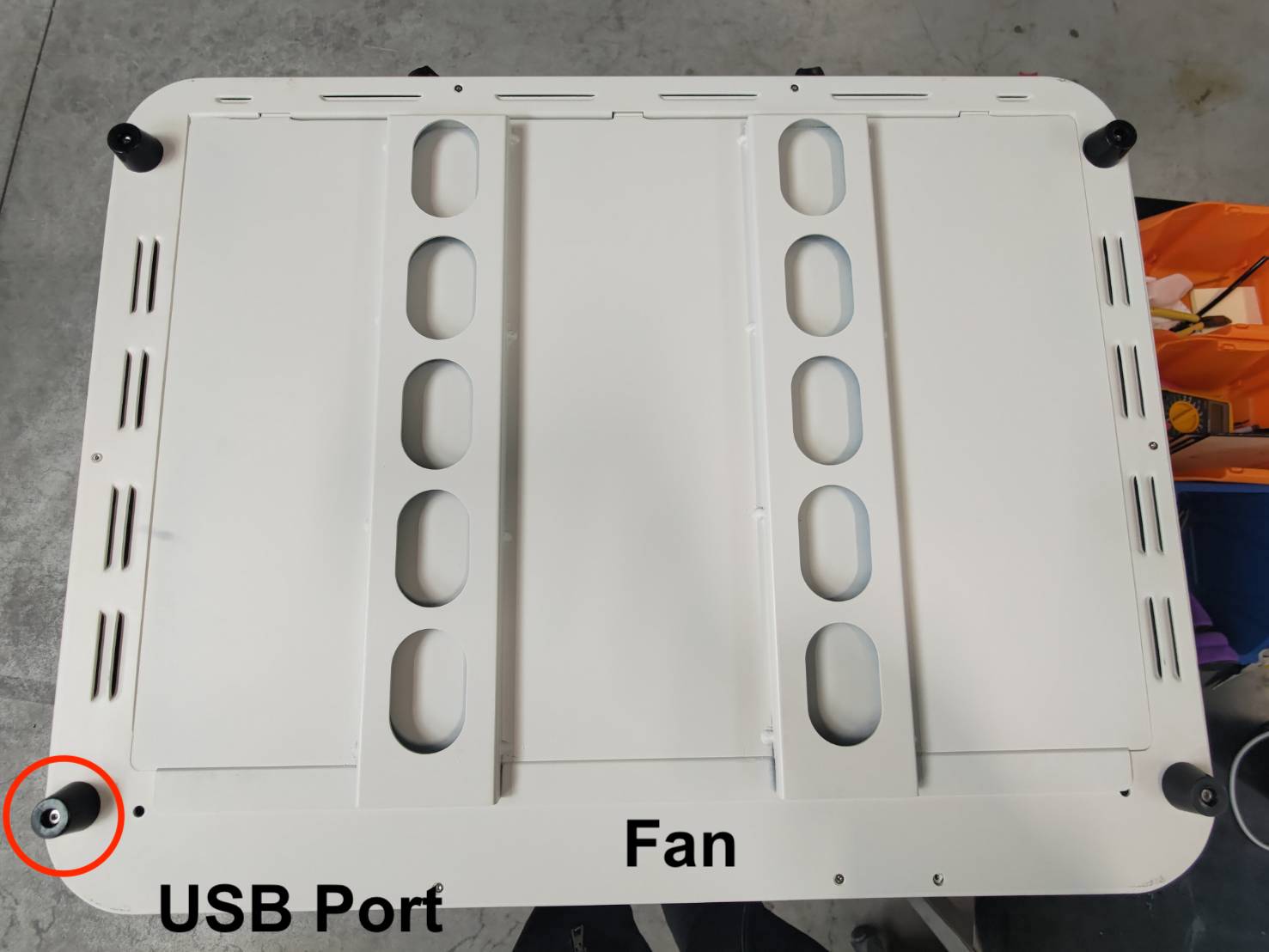

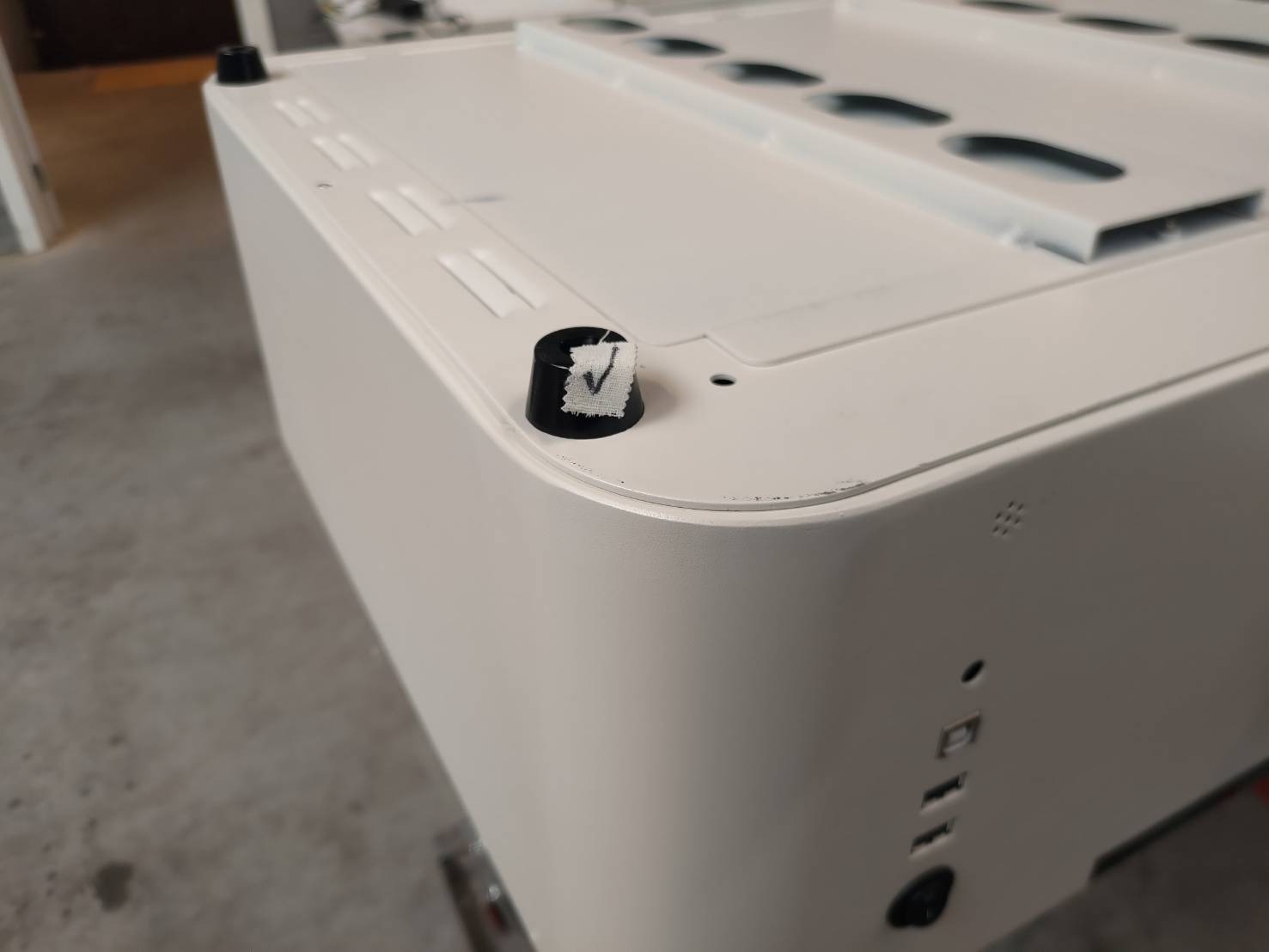

Marqueu el peu de goma i el cargol que es troben a prop del port USB.
El propòsit de marcar-ho és perquè el cargol d'aquest peu és més curt que els altres i ha d'estar en la mateixa posició.
Pas 3

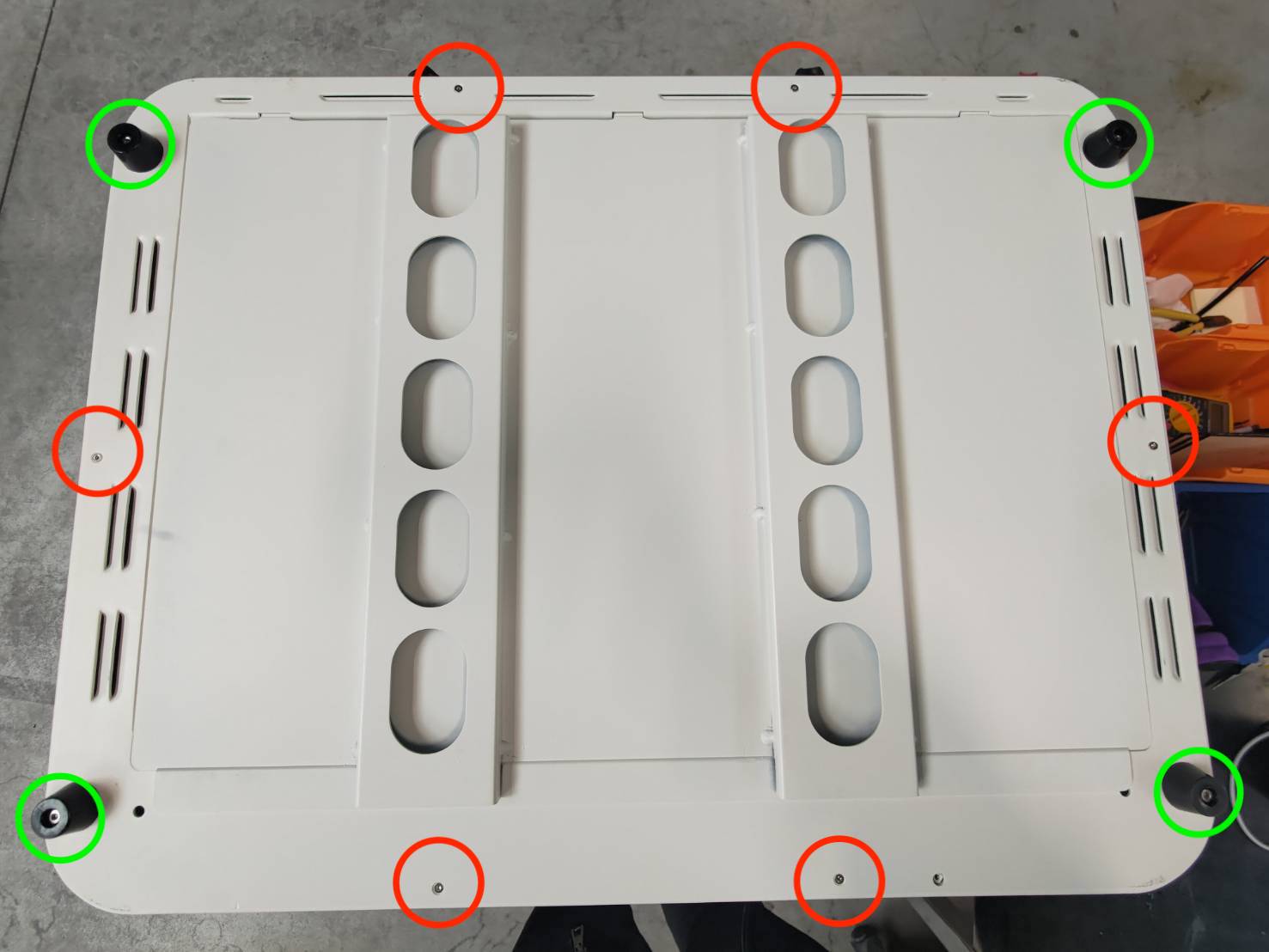

Desenrosqueu aquests cargols de la part inferior.
(6 cargols T8 i 4 cargols hexagonals de 3 mm)
Pas 4

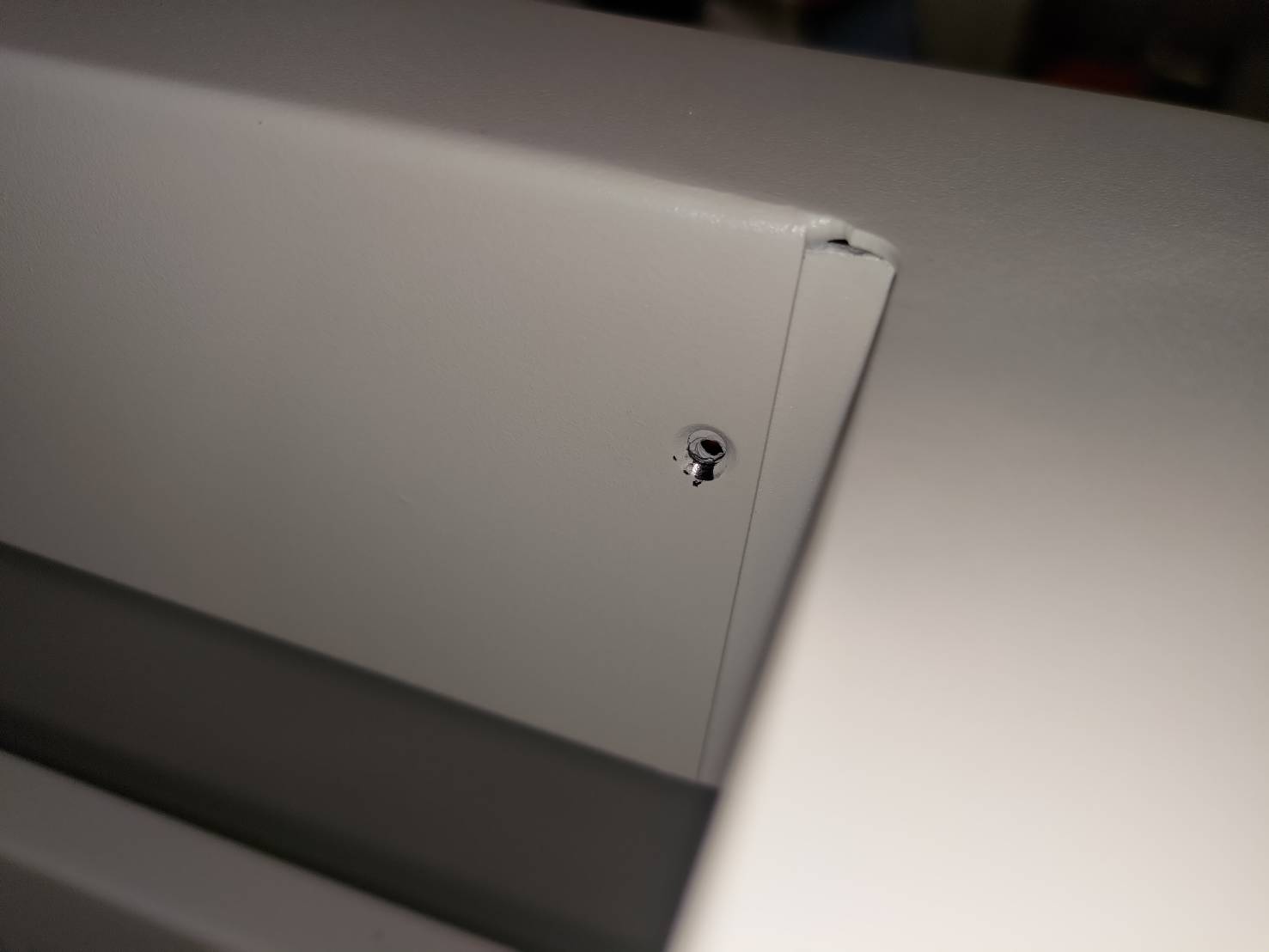

Capgireu la màquina i desenrosqueu els cargols laterals (2 cargols T8)
Pas 5

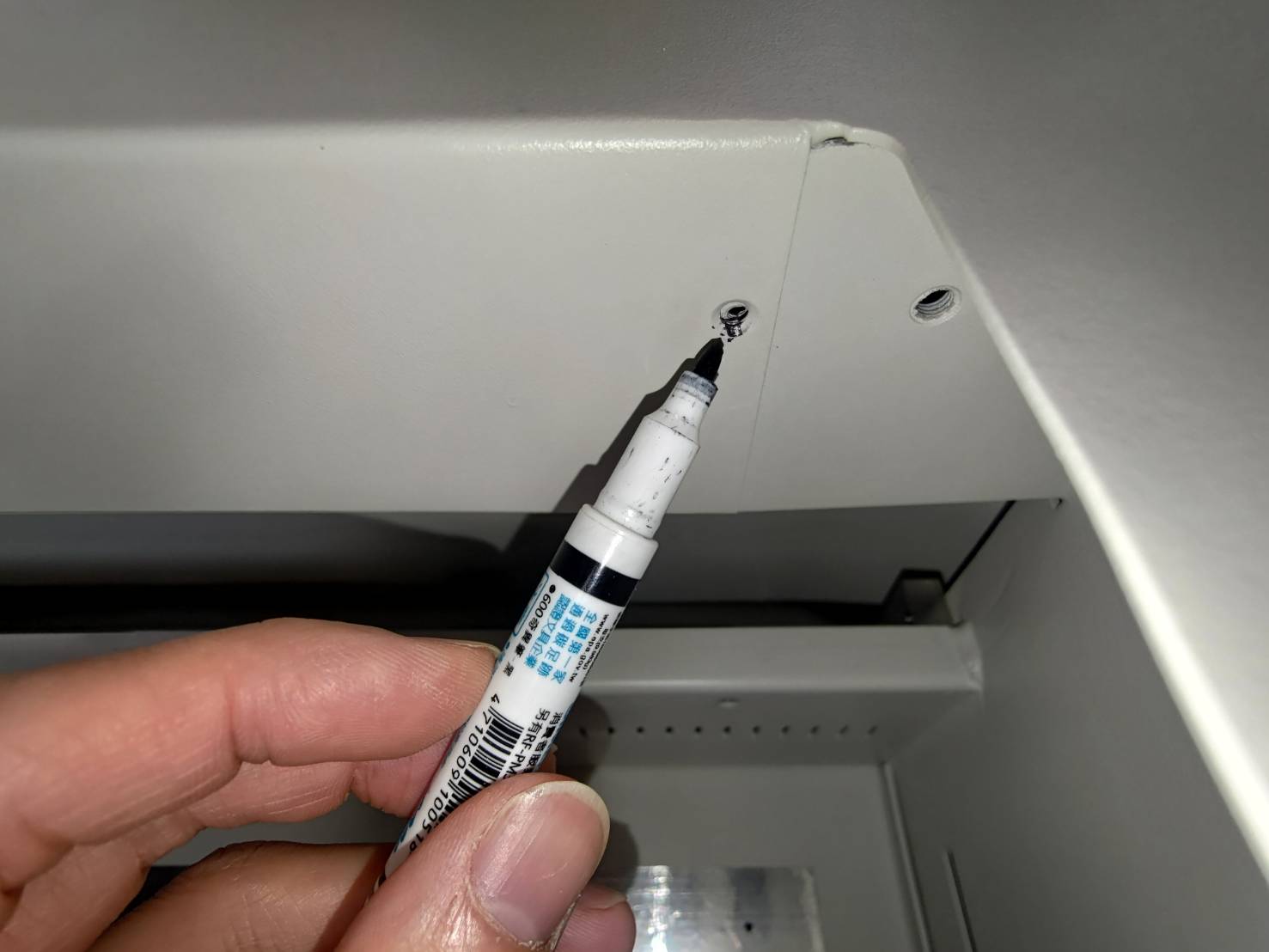

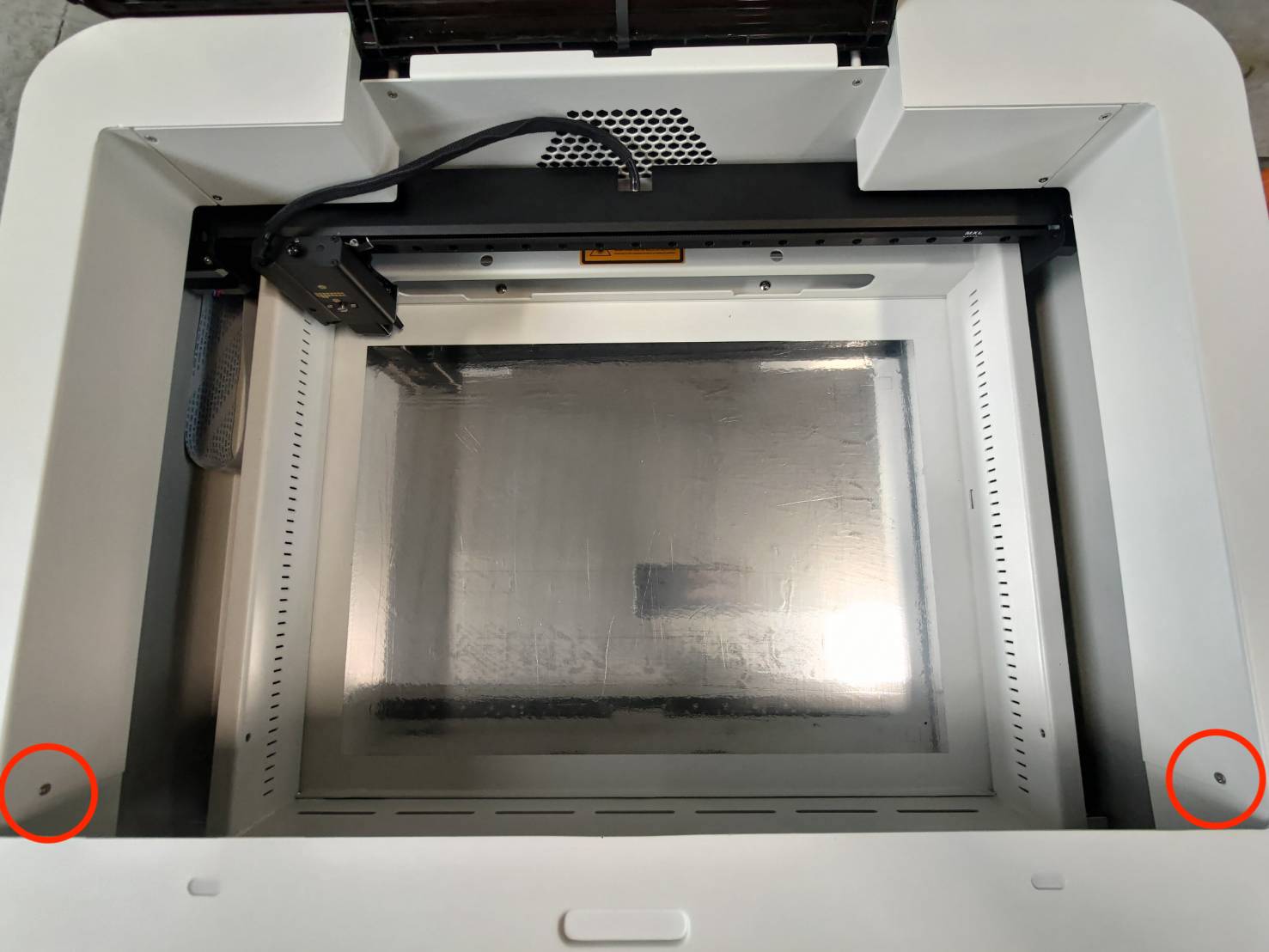

Marqueu els forats dels cargols a ambdós costats amb el bolígraf.
L'objectiu és recordar que els costats marcats estaran orientats cap a l'àrea de treball durant el muntatge.
Pas 6

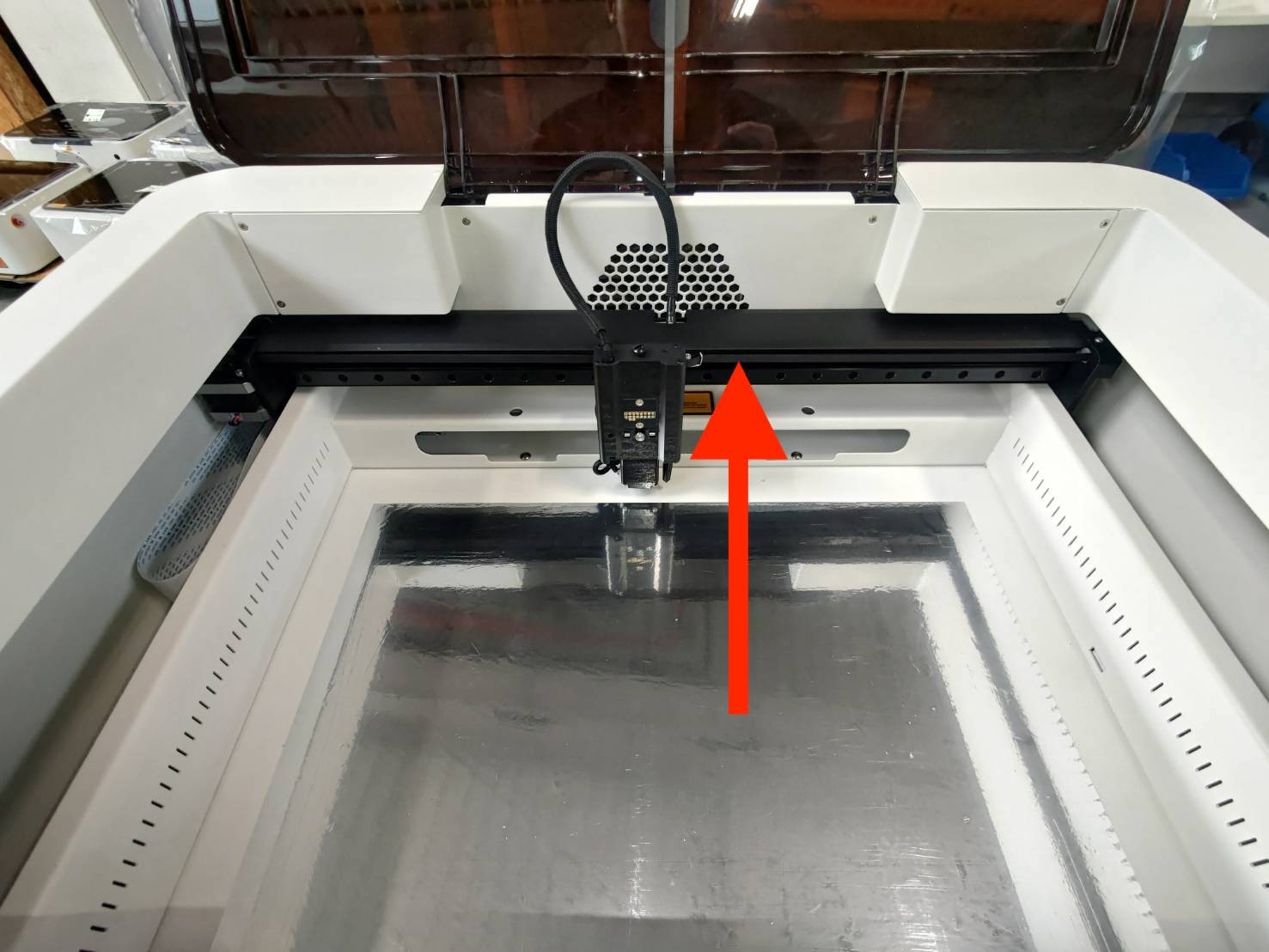

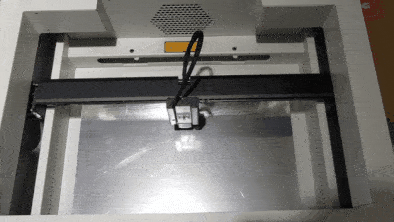

Desplaceu el suport del mòdul cap al ventilador fins al final.
Pas 7
Aixequeu el marc superior amb ambdues mans i col·loqueu-lo sobre els perns.
(Vigileu de no enganxar els cables entre els marcs.)

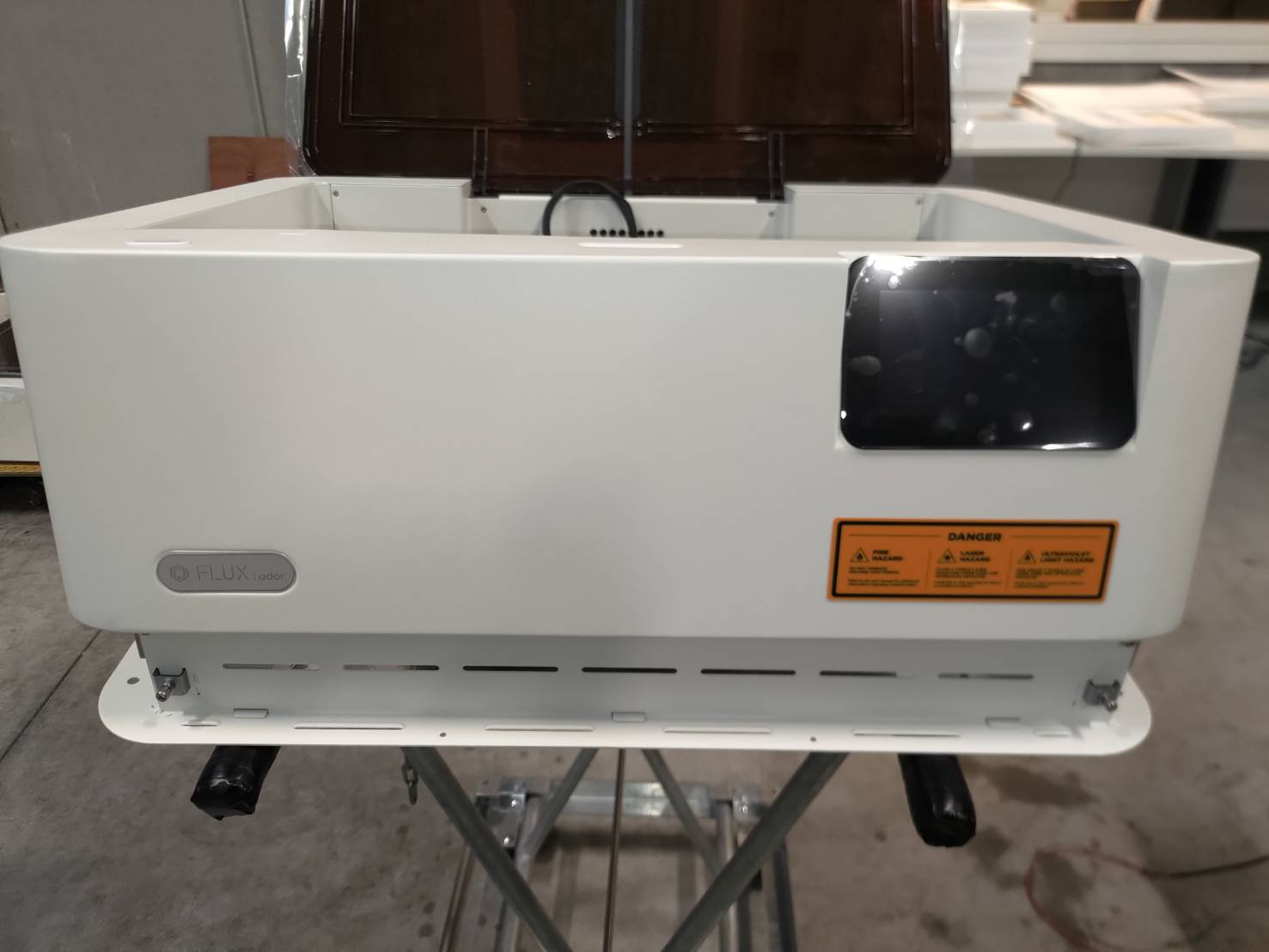

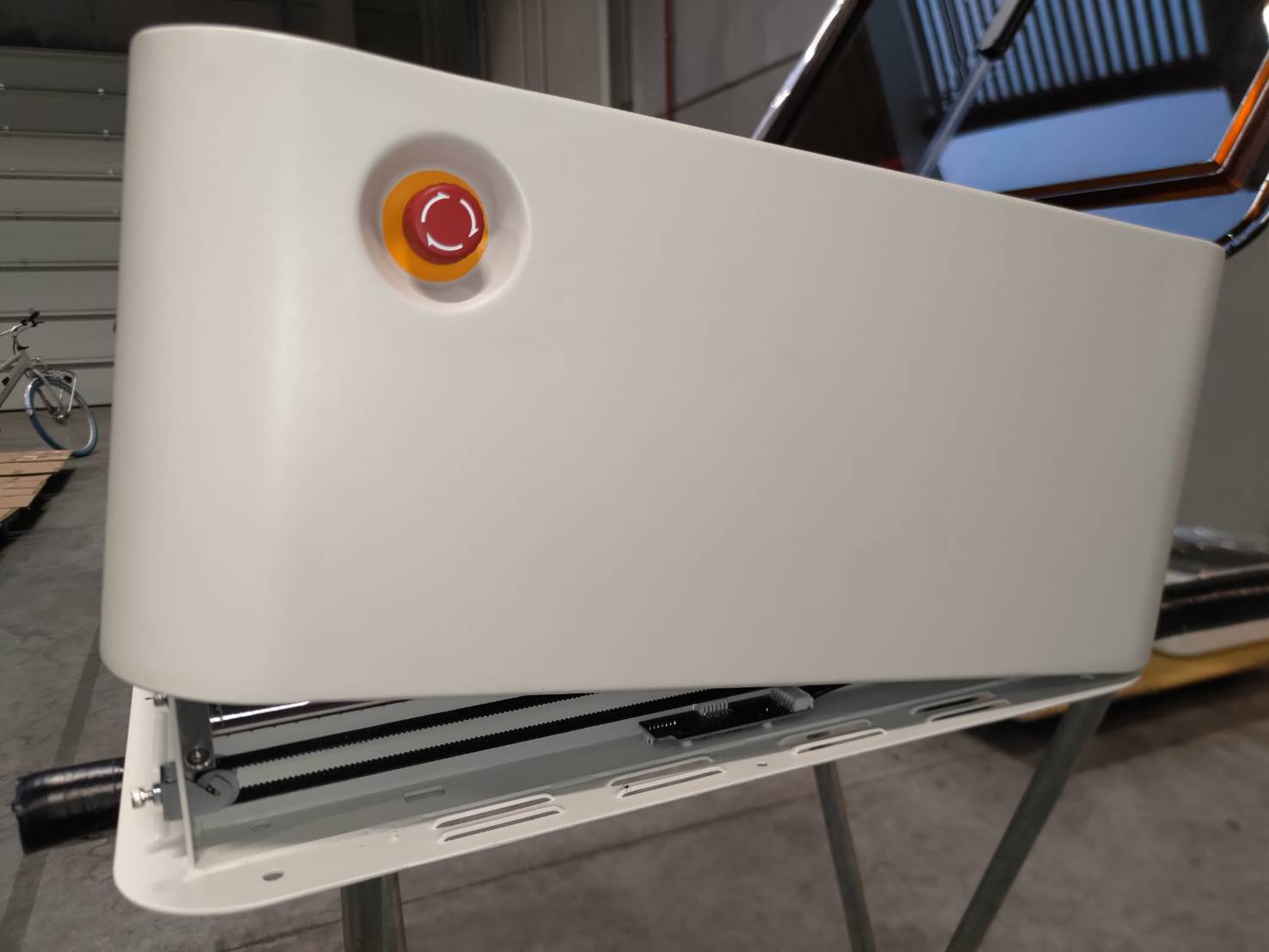

Exemple del marc col·locat sobre els perns:
Vídeo d'exemple d'aixecament (El vídeo es va enregistrar dins de la màquina):
Pas 8

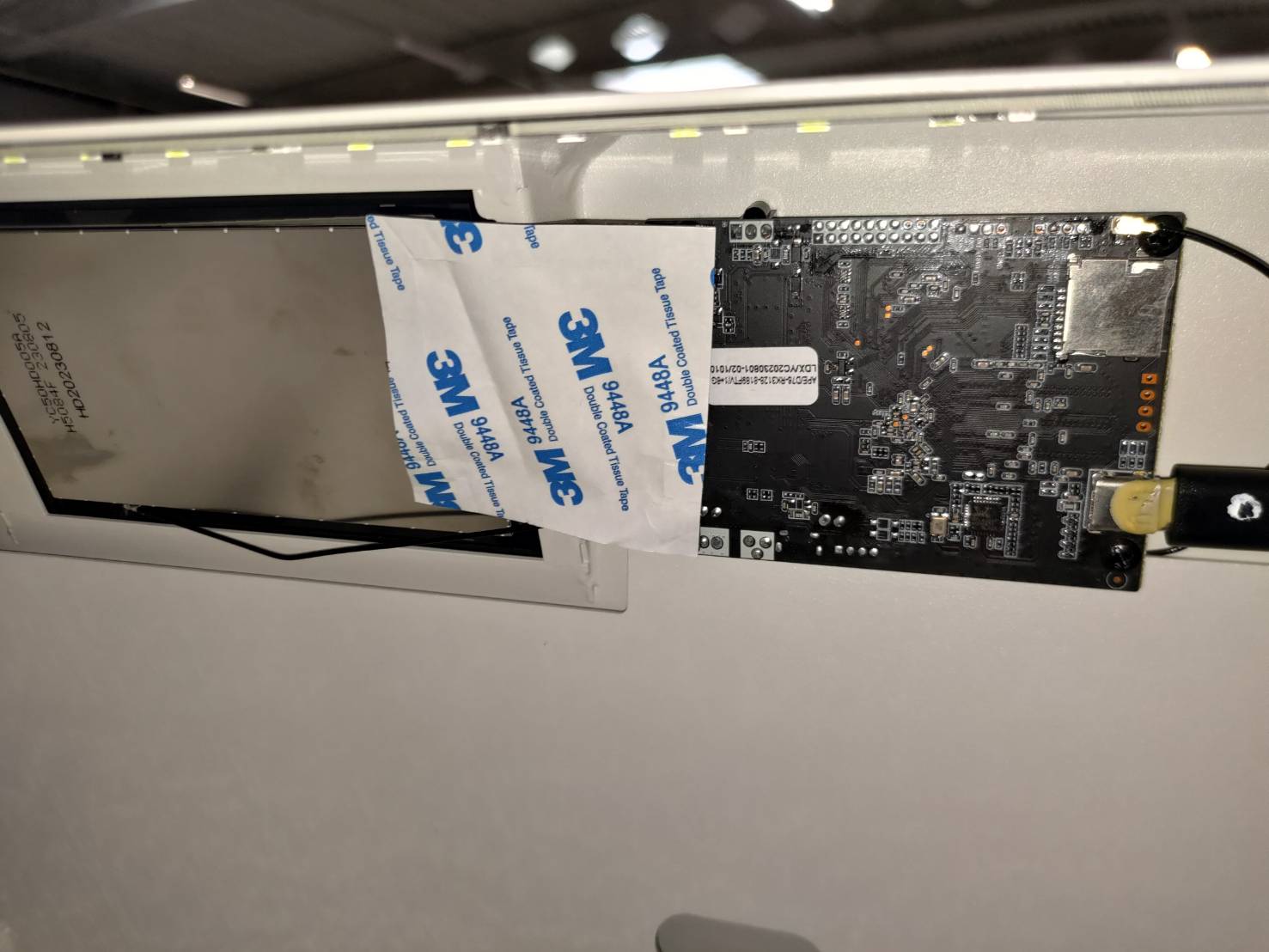

Doblegueu la cinta de escuma 3M cap a la pantalla.
Pas 9

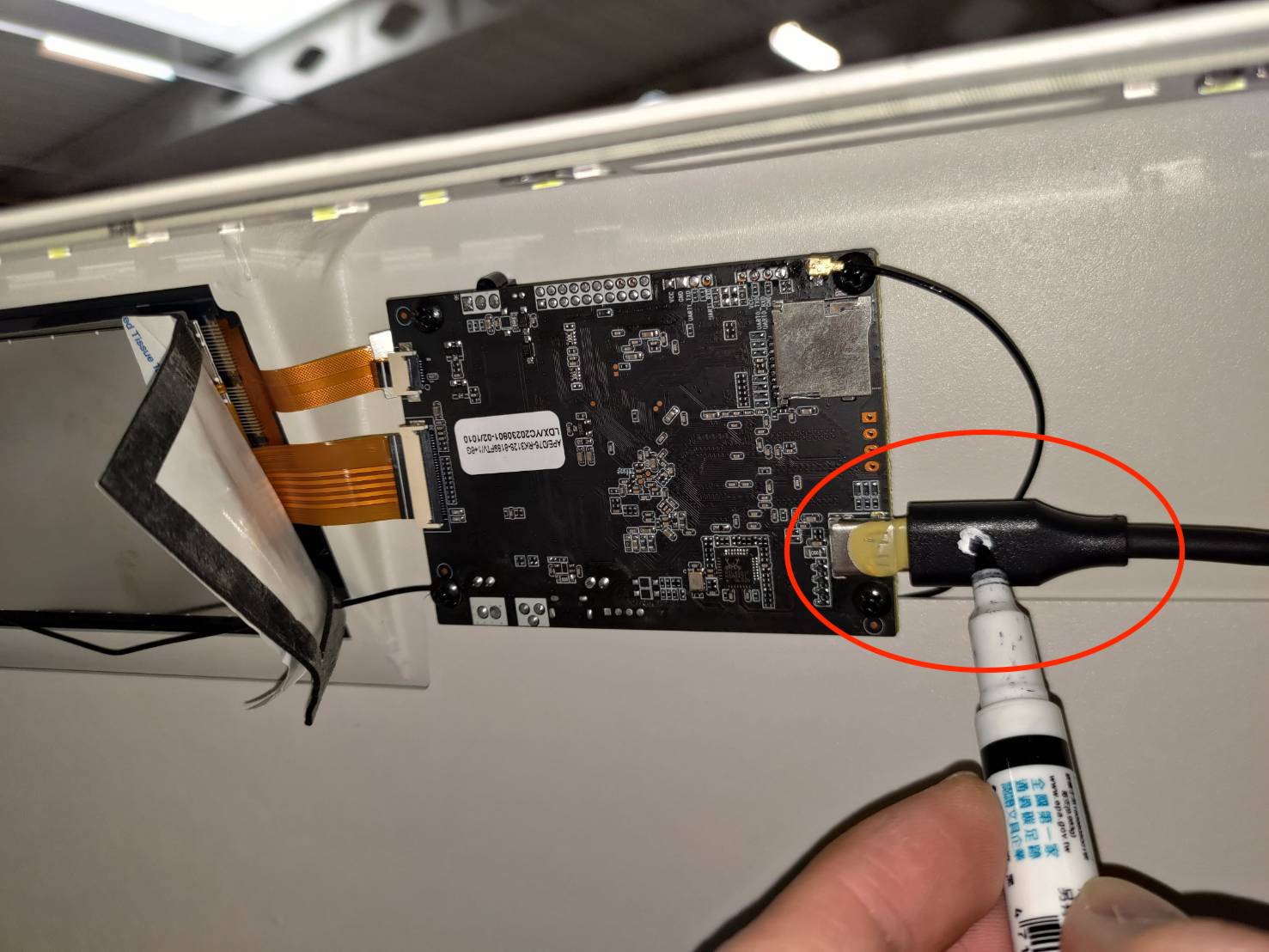

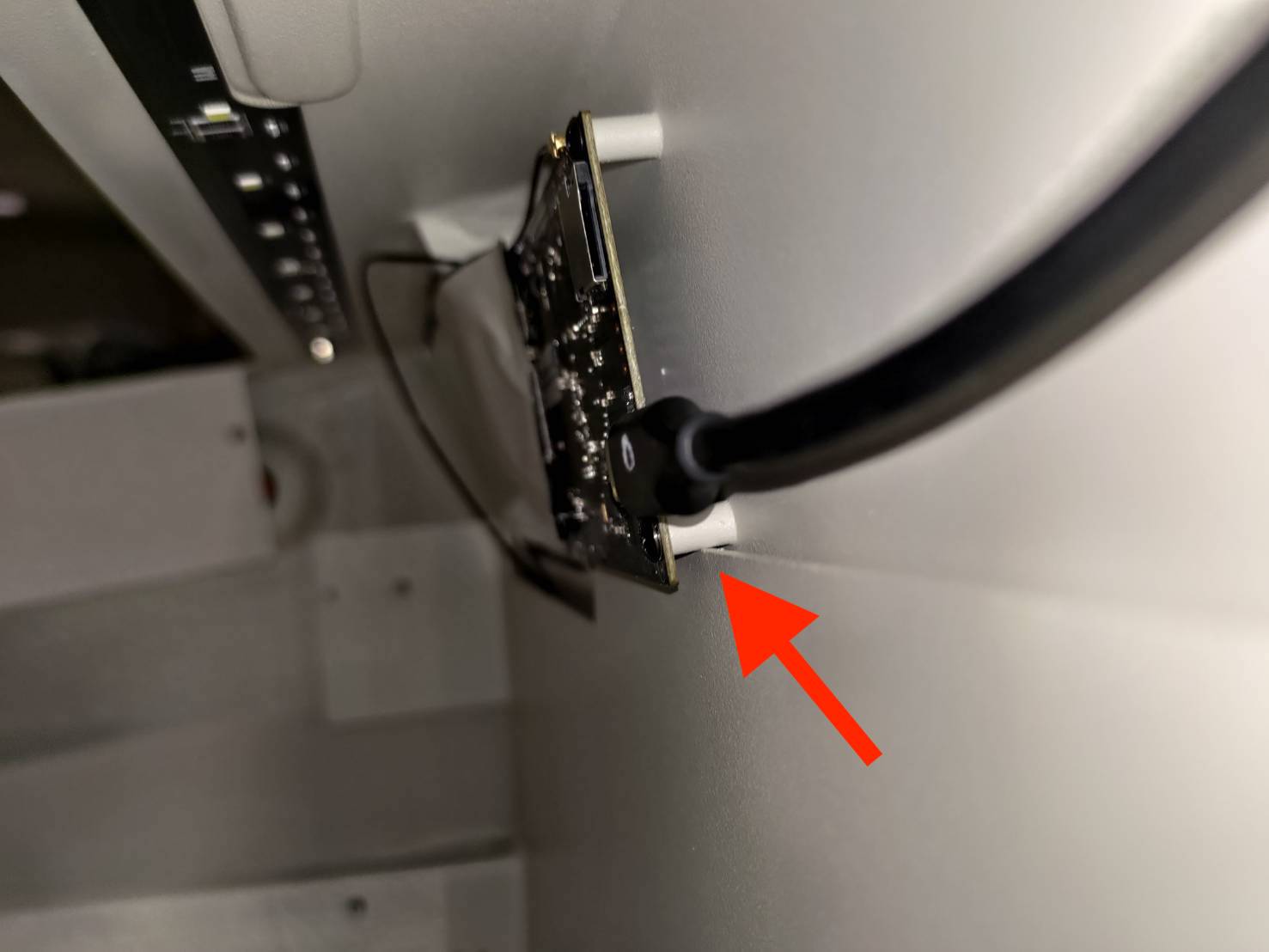

Marqueu el cable USB-C.
Cal marcar-lo perquè l'USB-C s'ha de connectar en la direcció correcta, així es coneixerà l'orientació original durant el muntatge. (El costat marcat ha d'estar orientat cap a l'àrea de treball.)
Pas 10

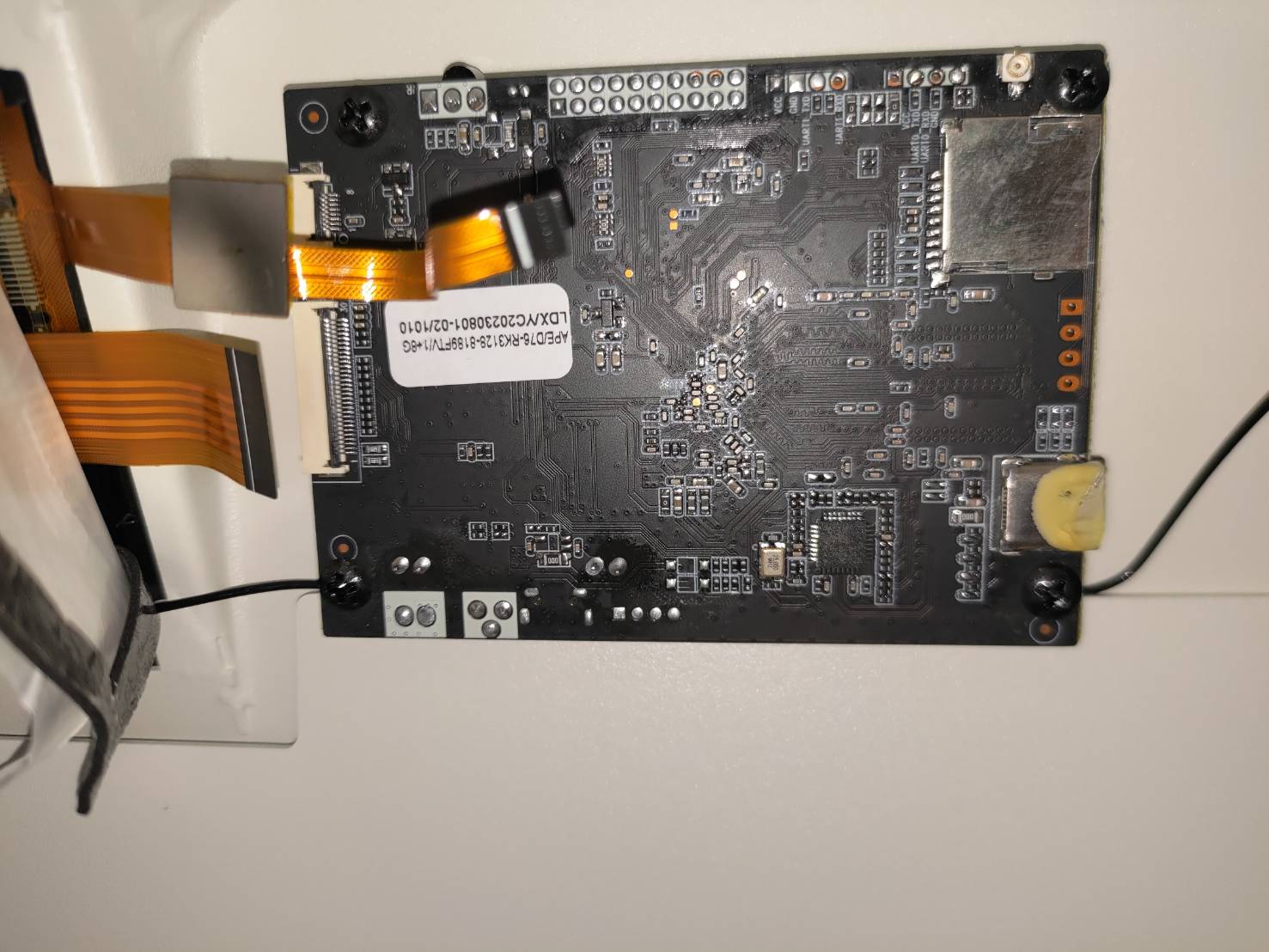

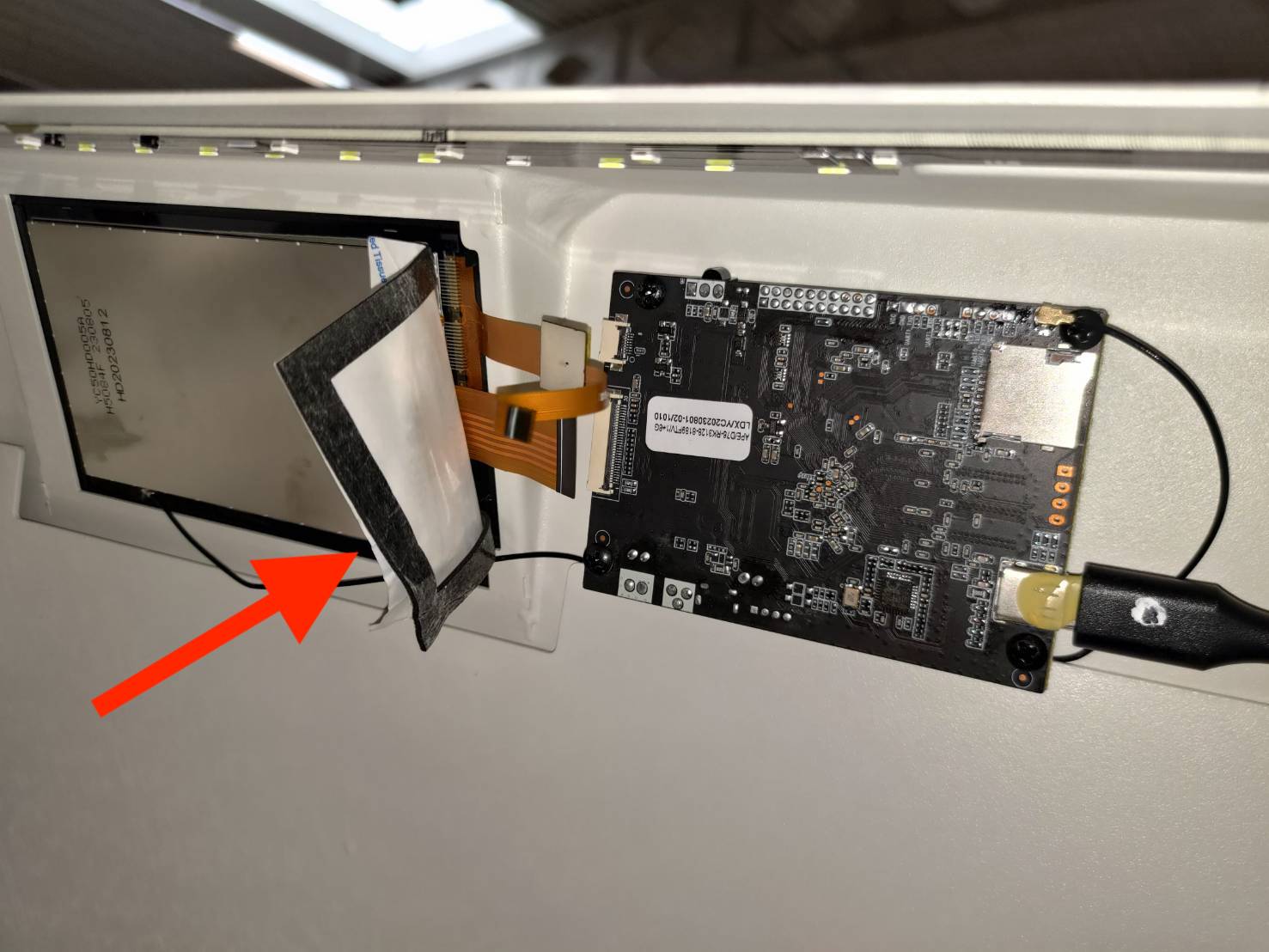

Feu una fotografia per registrar totes les posicions originals dels cables.
L'objectiu és recordar les posicions dels cables per poder-los reconnectar correctament.
Pas 11

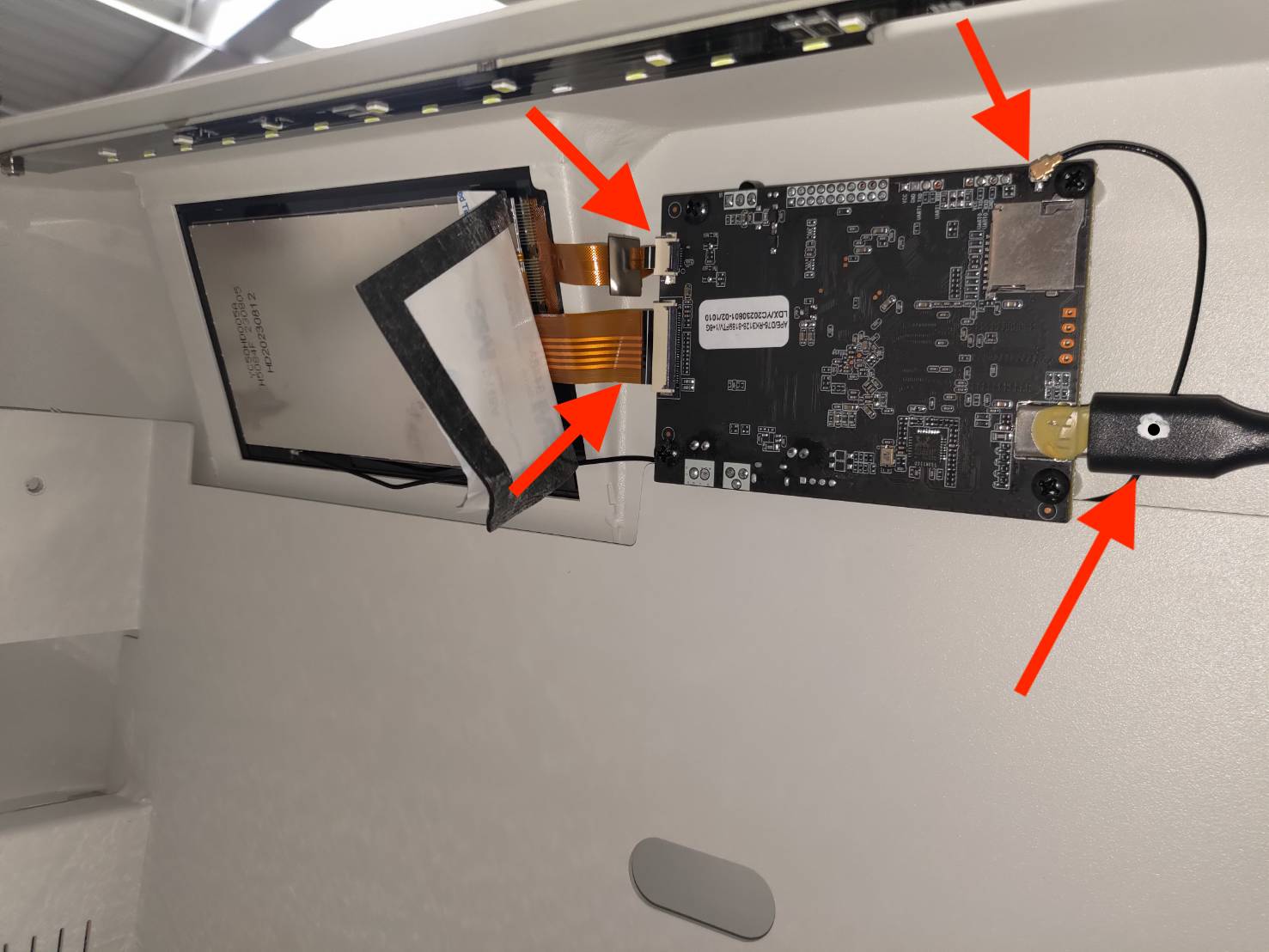

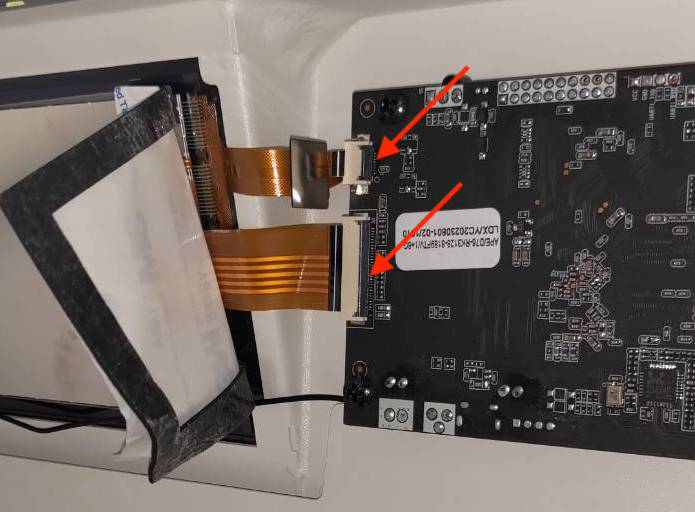

Retireu els cables plans, l'USB-C i l'antena Wi-Fi.
Tingueu en compte que els cables plans tenen clips de bloqueig. Obriu els clips per extreure els cables plans.

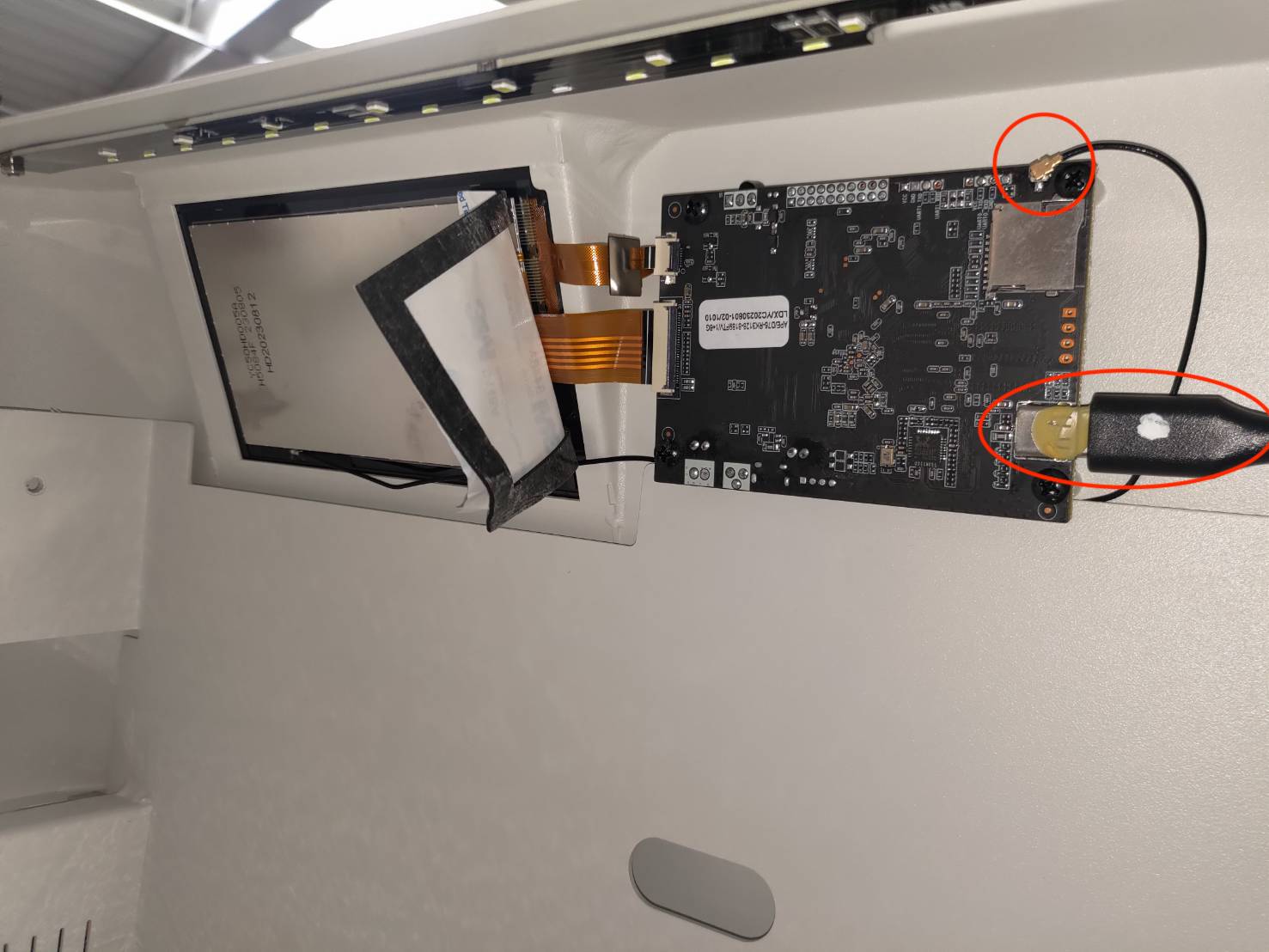

Ubicacions de l'USB-C i l'antena Wi-Fi:
Tot extret:
Pas 12

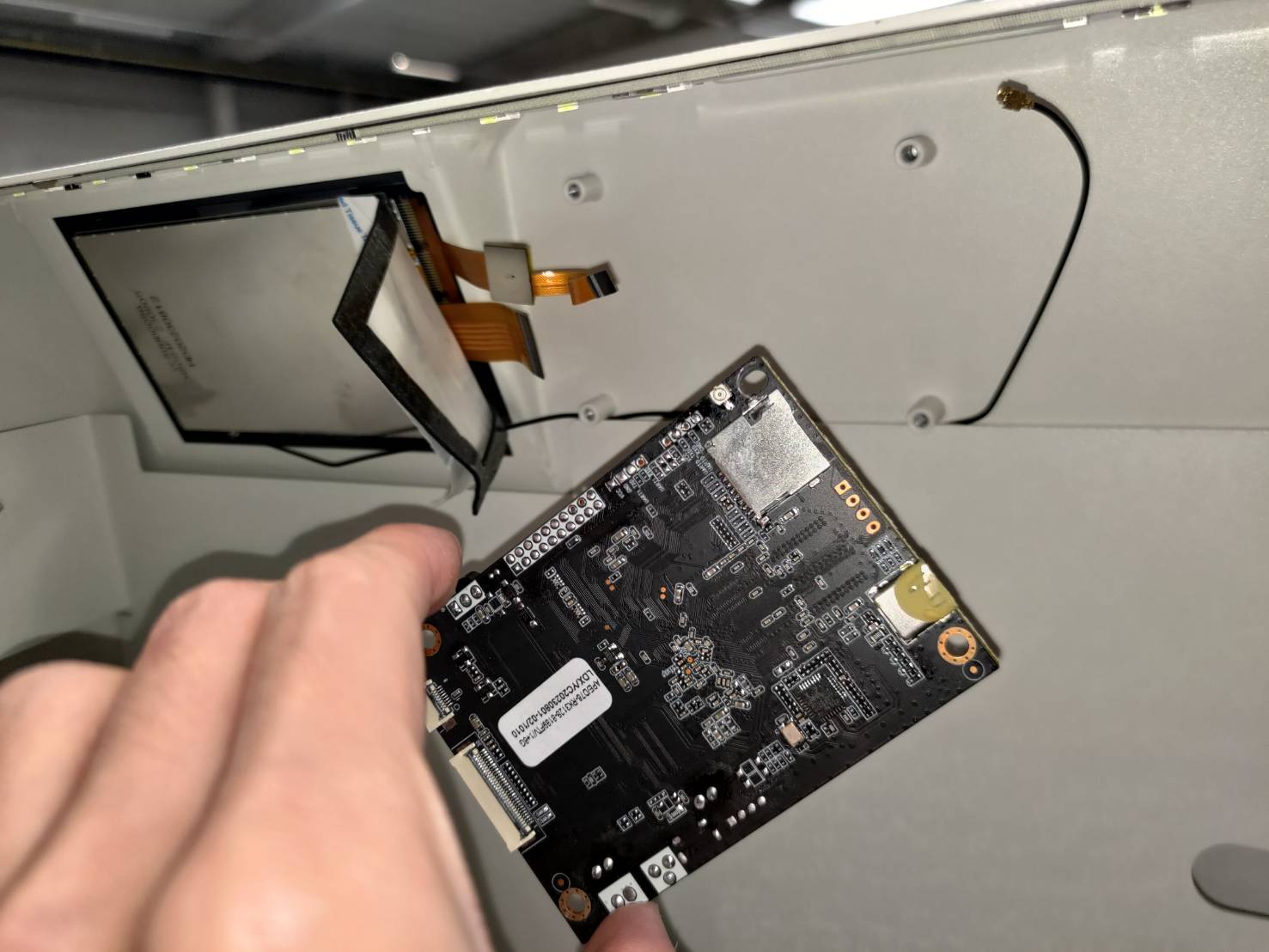

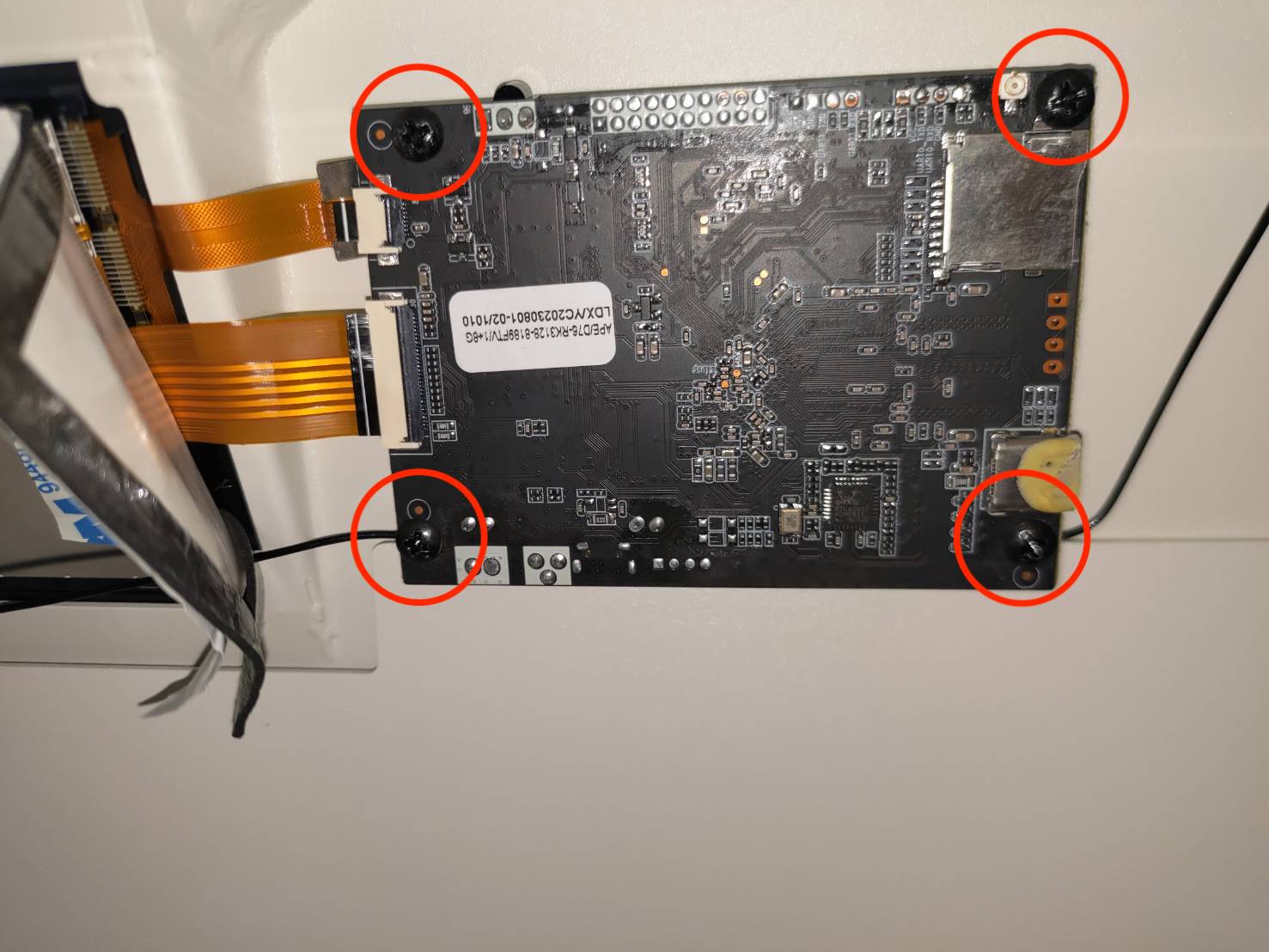

Desenrosqueu aquests cargols Phillips per extreure la placa RK.
Pas 13

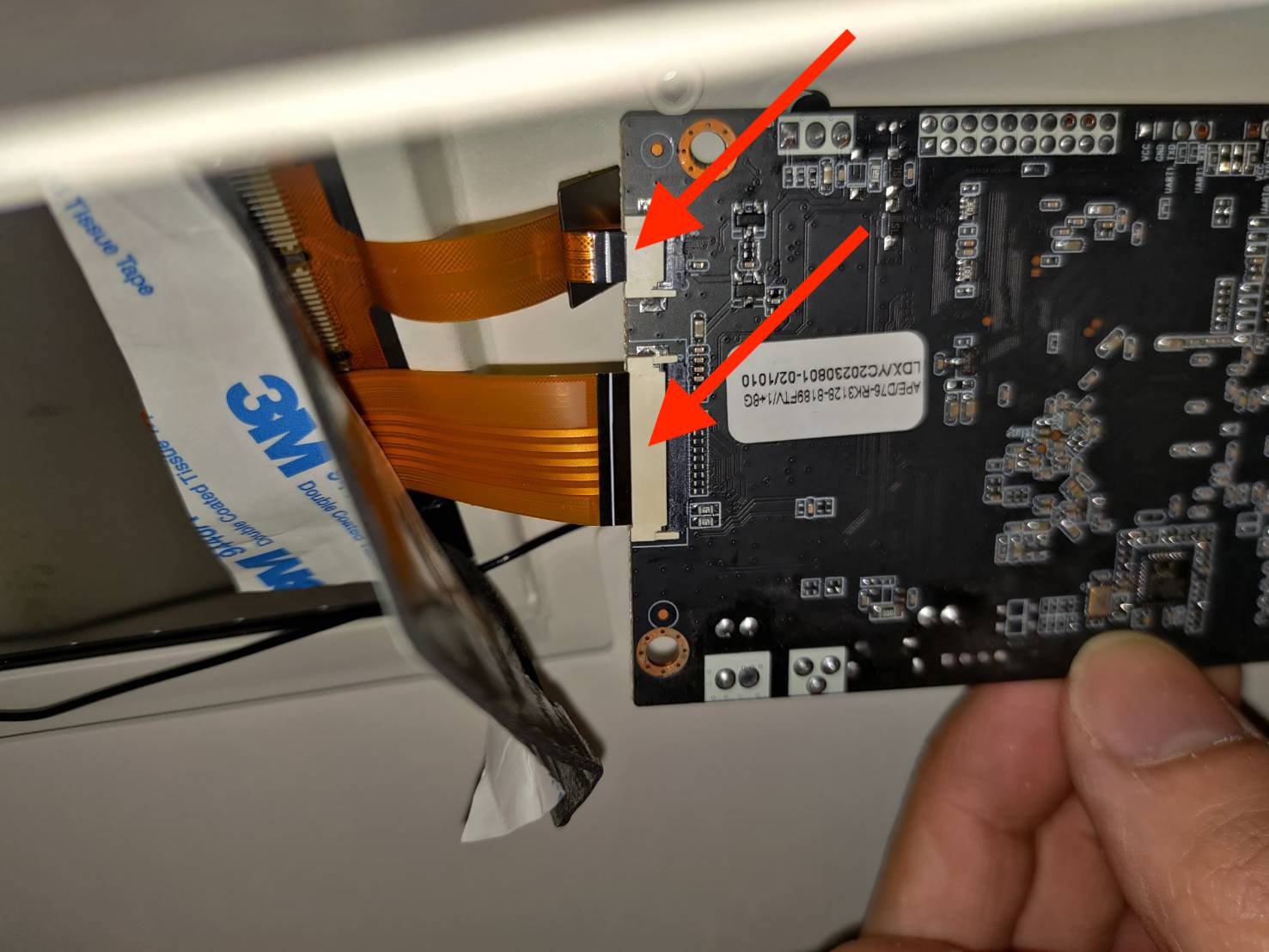

Inseriu els cables plans a la nova placa RK.

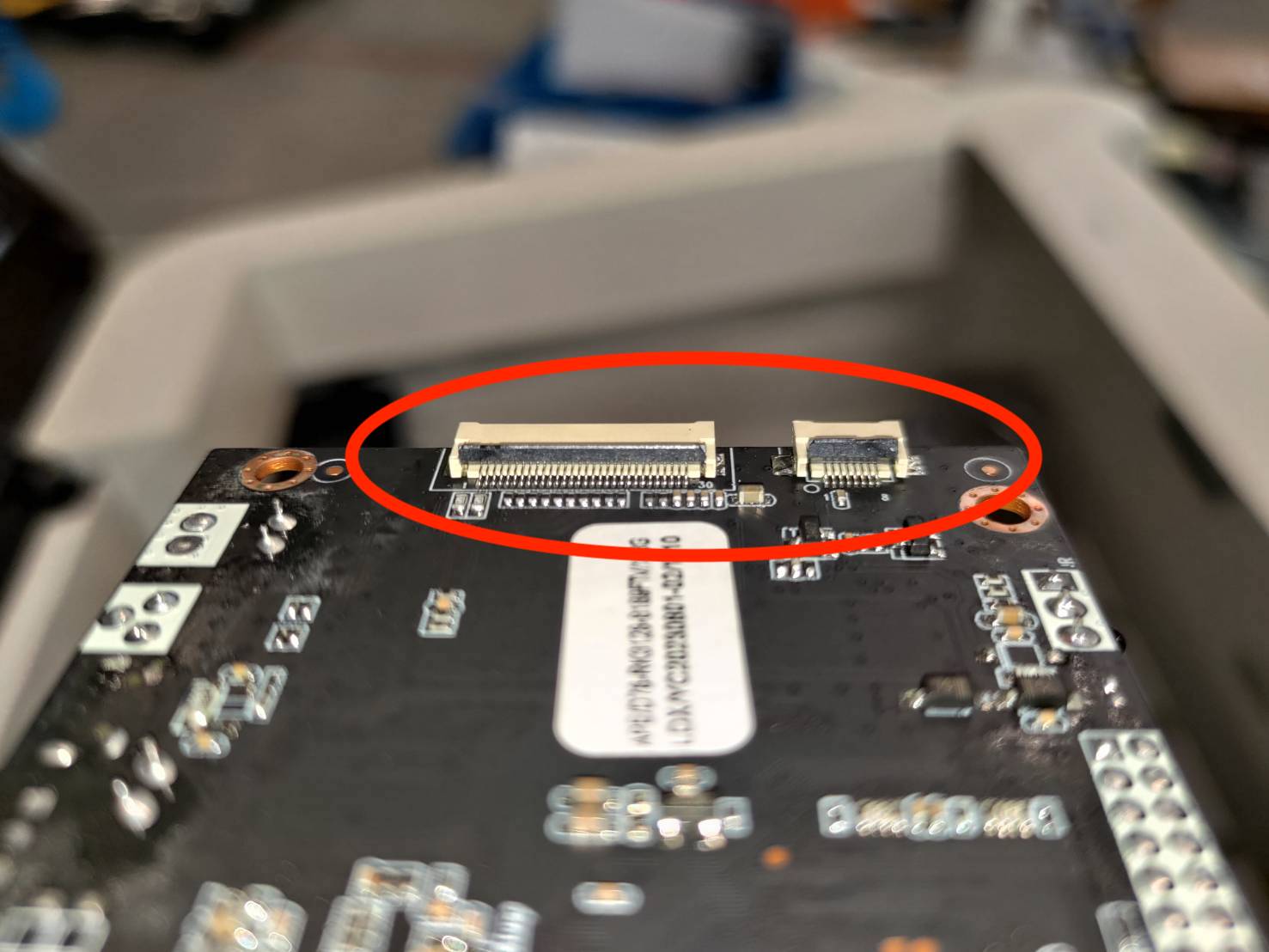

Tingueu en compte que els connectors de la placa s'han d'obrir per poder inserir els cables.
Pas 14
Cargoleu de nou els cargols per fixar la nova placa RK.
Pas 15
Connecteu l'USB-C i l'antena Wi-Fi.
Tingueu en compte que l'USB-C ha d'estar en la mateixa orientació que es mostra a la foto del Pas 10.
Pas 16
Torneu a col·locar la cinta d'escuma 3M al seu lloc.
Pas 17
Torneu a col·locar el marc superior a la seva posició.
Tingueu en compte que els forats dels cargols marcats han d'estar orientats cap a l'àrea de treball.

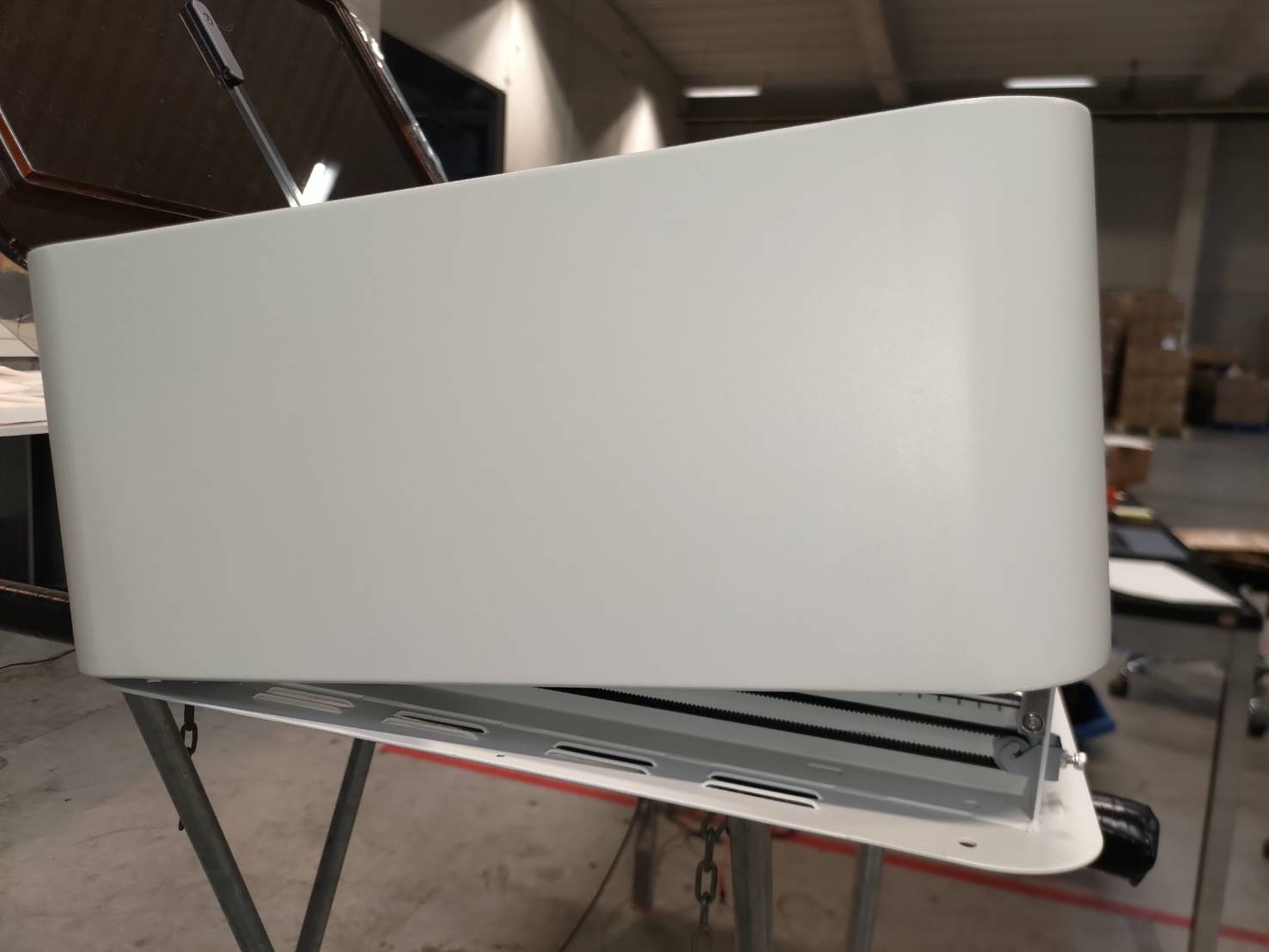

Tornant a col·locar el marc:
Pas 18

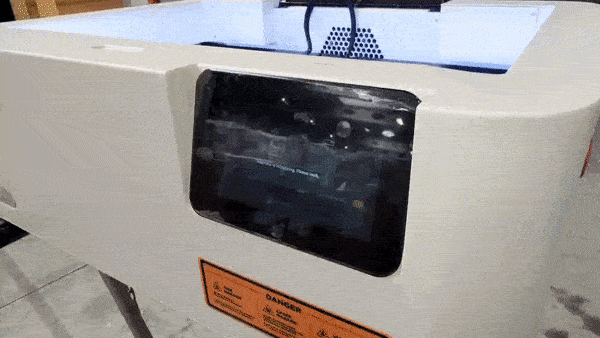

Engega la màquina i comprova la funció tàctil.
(Compte de no prémer el "Control")
|
Pas 19
Cargola els cargols laterals.
Pas 20
Apaga i capgira la màquina. Cargola tots els cargols de la base.
Tingues en compte que el peu i el cargol marcats han d'estar en una posició propera als ports USB.
Suggeriment:
És millor no estrènyer completament els cargols al principi, ja que alguns podrien quedar desalineats i no es podrien col·locar. Per tant, es recomana estrènyer tots els cargols després d'haver-los instal·lat tots.
Pas 21
Capgira la màquina. Mou el suport del mòdul per comprovar si es pot moure lliurement.
|
|
Pas 22
Proveu d'afluixar el cargol del peu de goma proper als ports USB i intenteu moure de nou el suport del mòdul.
Pas 23 - Engegueu la màquina i carregueu les dades
Executeu Beam Studio versió 2.3.1 o posterior i seleccioneu "Màquina → Nom de la màquina → Dades de calibratge de la càmera → Carregar dades → Trieu el fitxer descarregat al Pas 0."
Pas 24 - Calibreu la càmera
Si us plau, calibreu la càmera de nou per obtenir la vista prèvia correcta.
#FI
