Ador - Substitució de la coberta de la porta

Eines

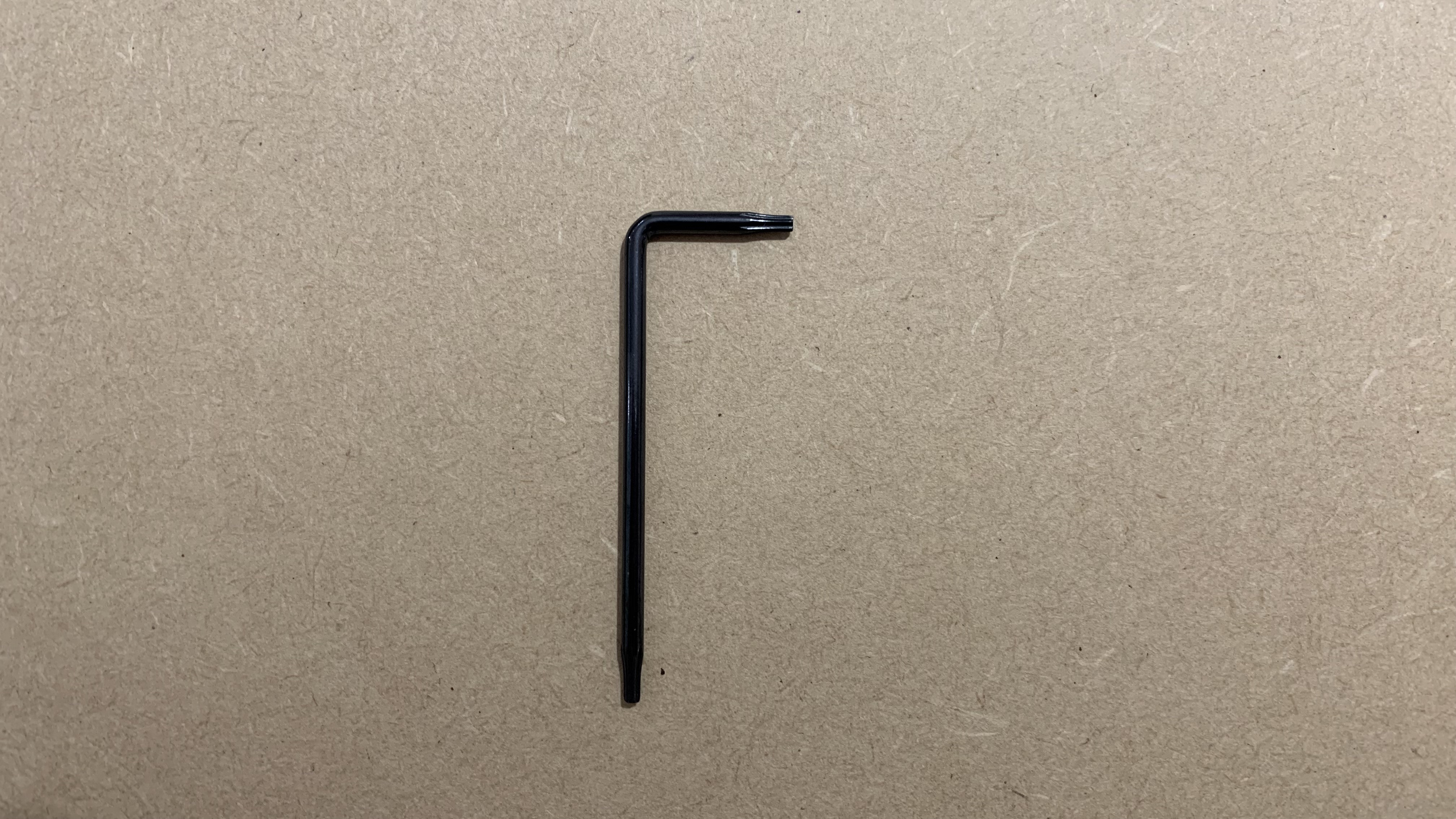

1. Tornavís Torx T8

Pas 1

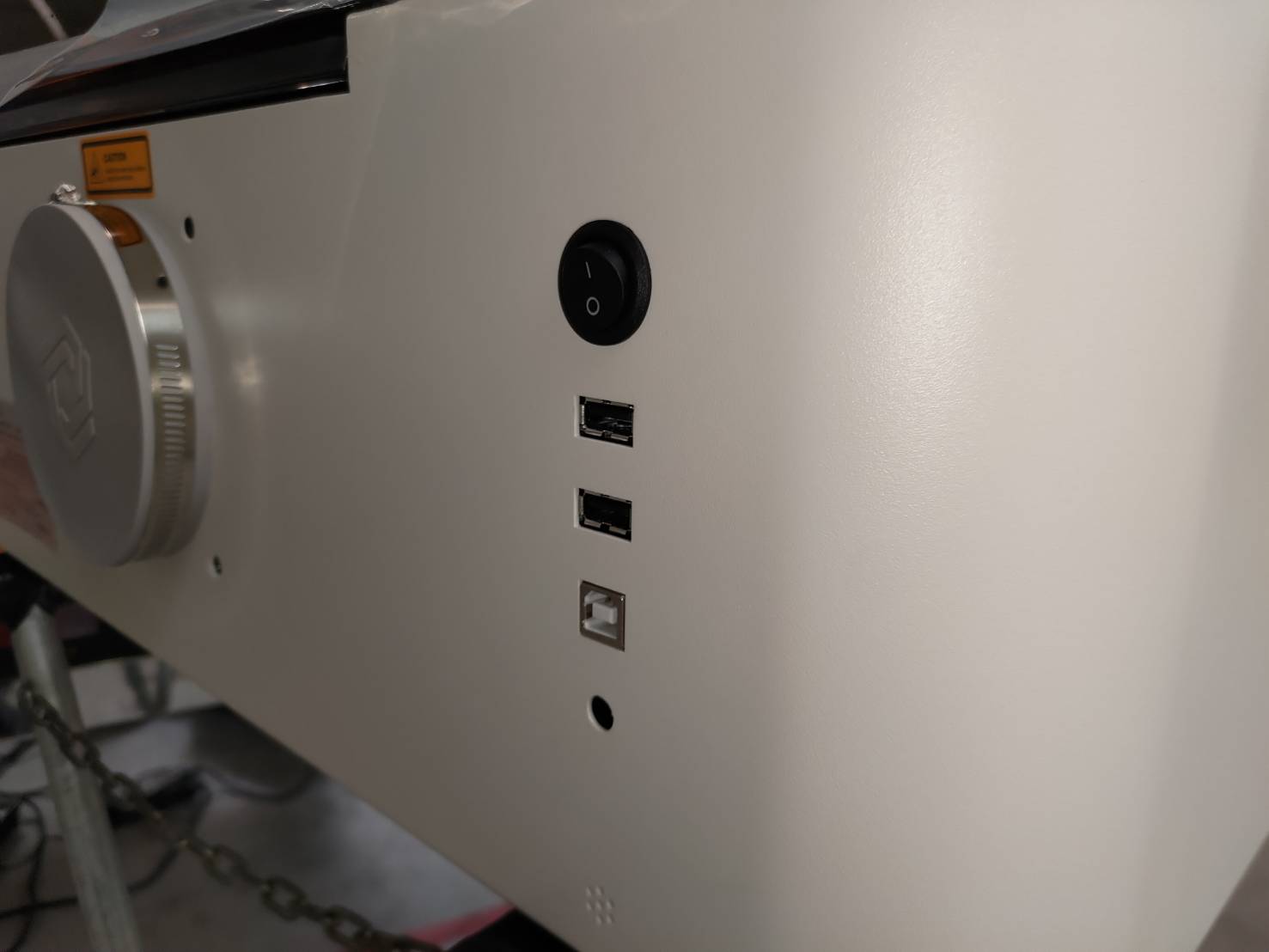

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Utilitzeu un tornavís T8 per treure els 8 cargols de la part posterior del xassís per afluixar la xapa metàl·lica i la coberta de la porta (la xapa metàl·lica i la coberta de la porta estan connectades)

Pas 3

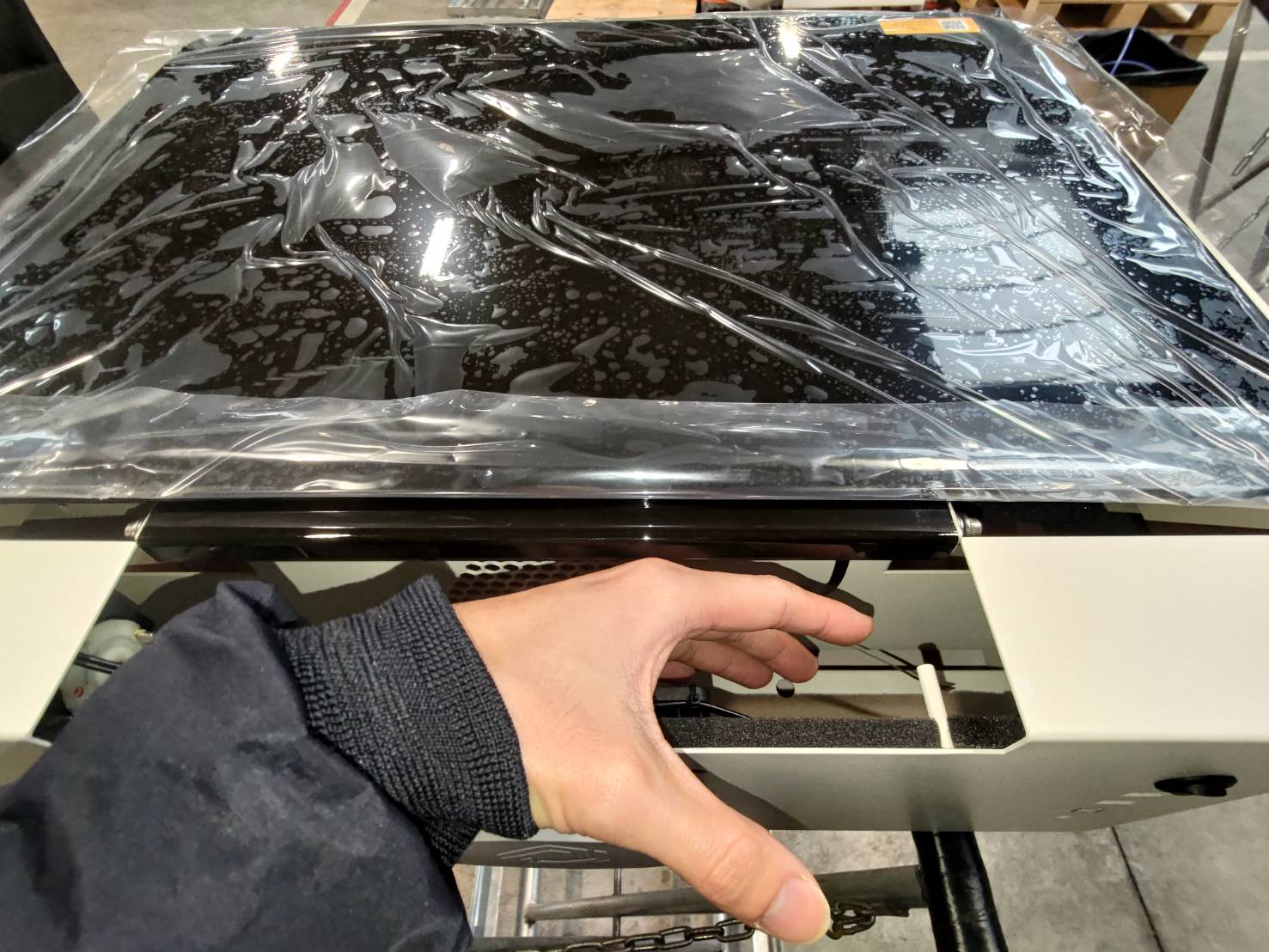

Primer, empenyeu la xapa metàl·lica i la coberta de la porta cap endavant o tireu-les una mica cap enrere per crear espai per a la mà, tal com es mostra al vídeo.

Pas 4

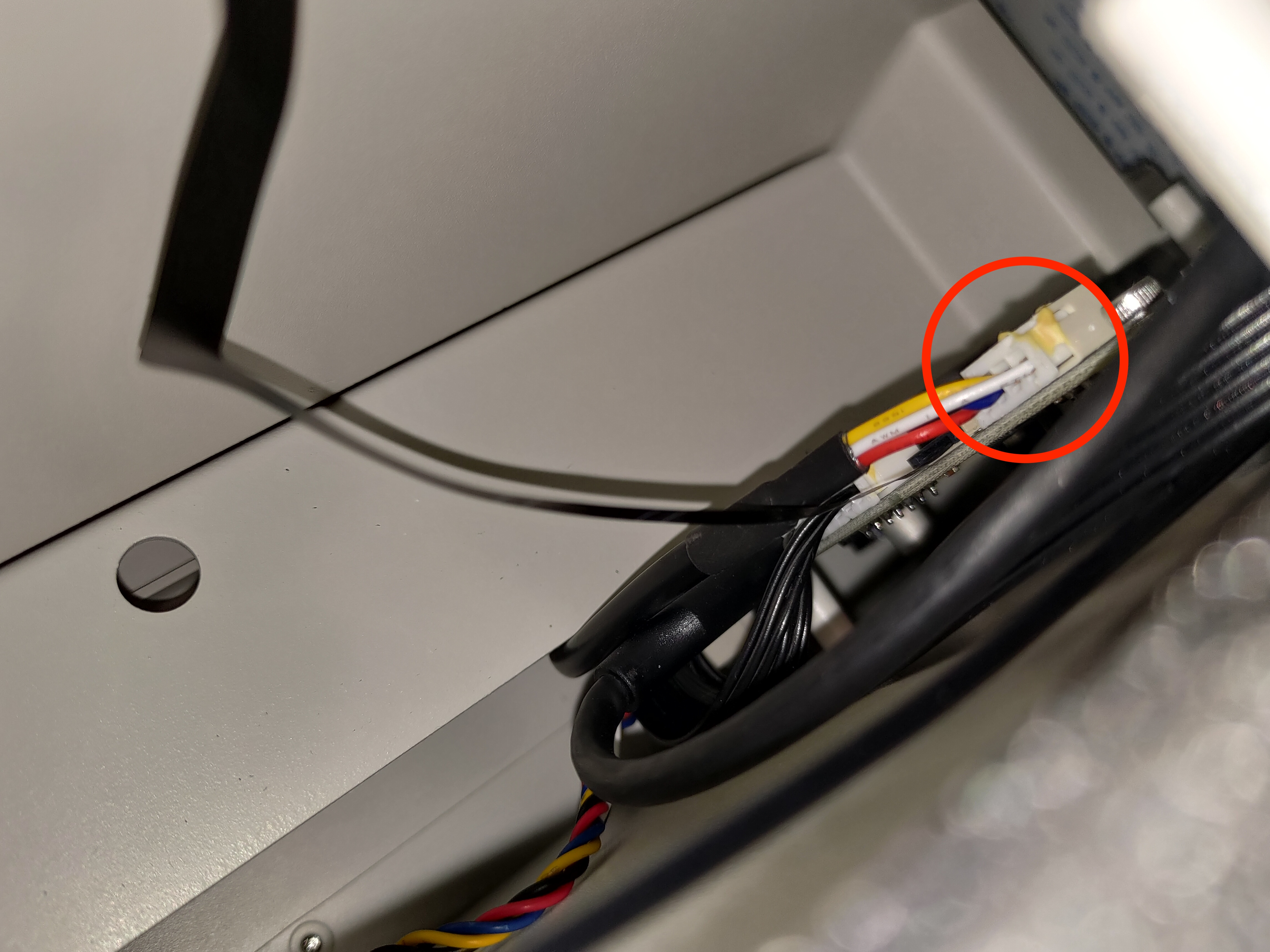

Desconnecteu el cable del motor com es mostra a la imatge.
(L'objectiu és facilitar l'extracció del cable de la càmera)

Pas 5

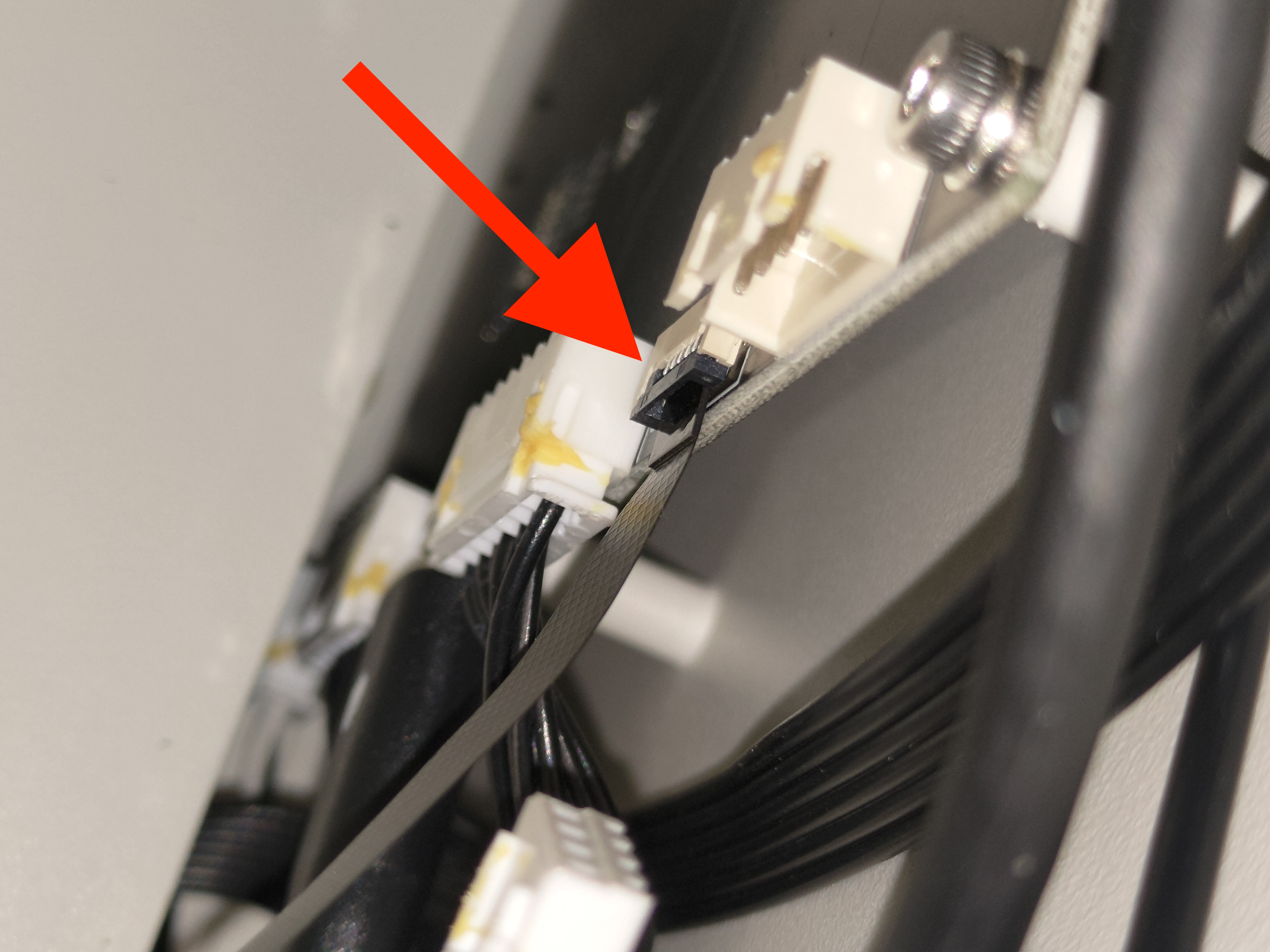

Retireu el cable de la càmera obrint primer el clip i després estirant el cable.

Clip tancat

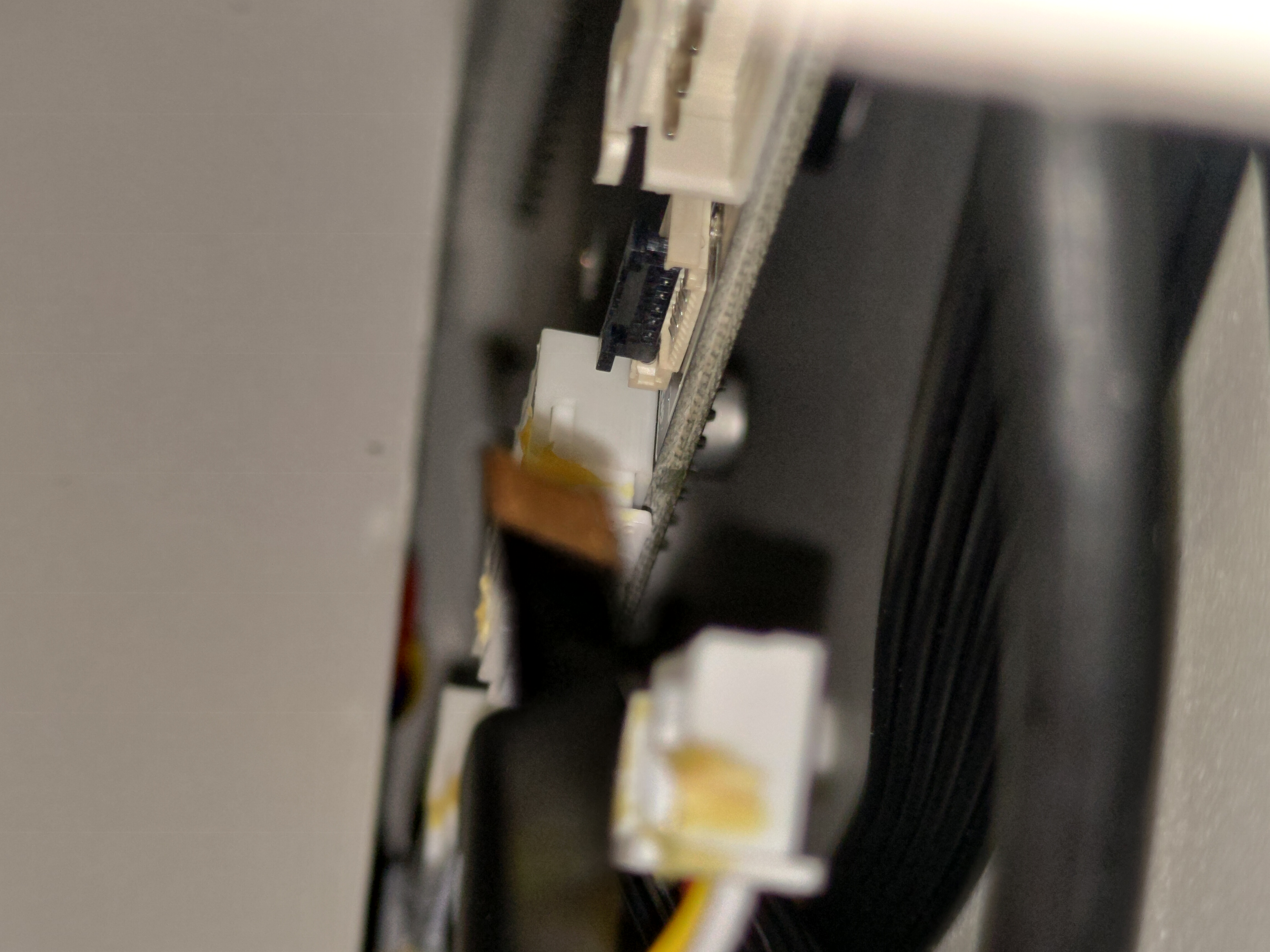

Clip obert

Cable de la càmera extret

Pas 6

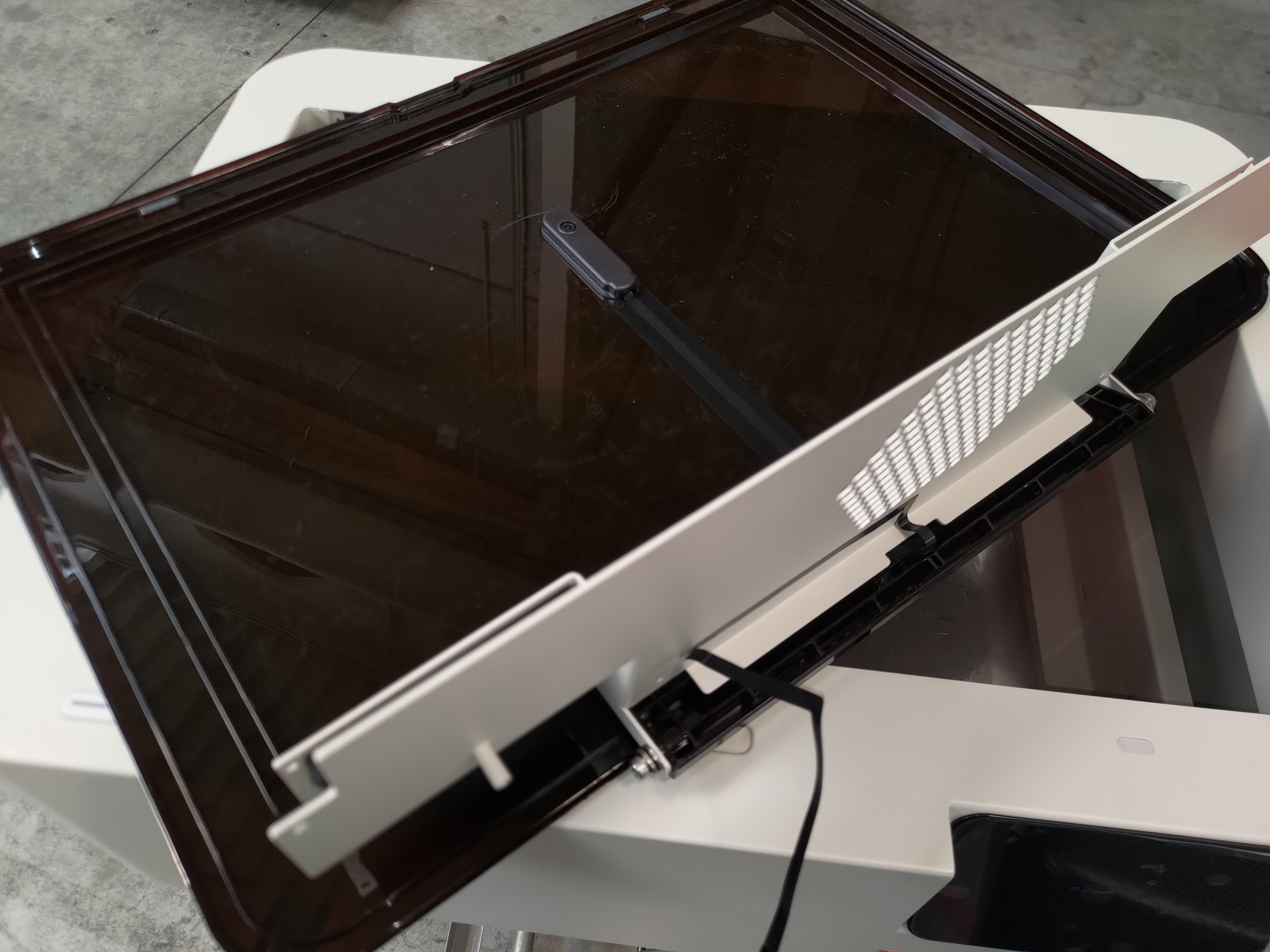

Ara es poden retirar completament la coberta de la porta i la xapa metàl·lica.

Pas 7

Col·loqueu la nova coberta de la porta a la màquina, deixant prou espai perquè pugueu accedir a l'interior amb la mà.

Pas 8

Torneu a inserir el cable de la càmera a la placa i assegureu-vos de tancar el clip de fixació.
Tingueu en compte que la cara metàl·lica del cable ha d'estar orientada cap a la placa base o cap a vosaltres.

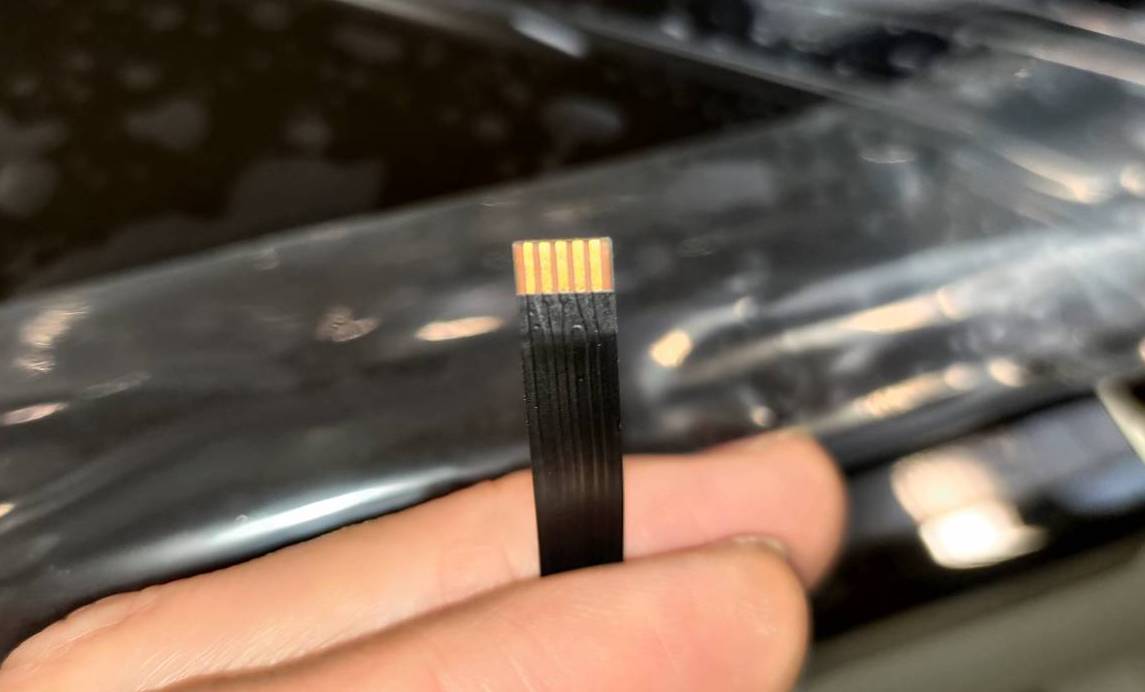

La cara metàl·lica del cable

La cara metàl·lica ha d'estar orientada cap a la placa o cap a vosaltres

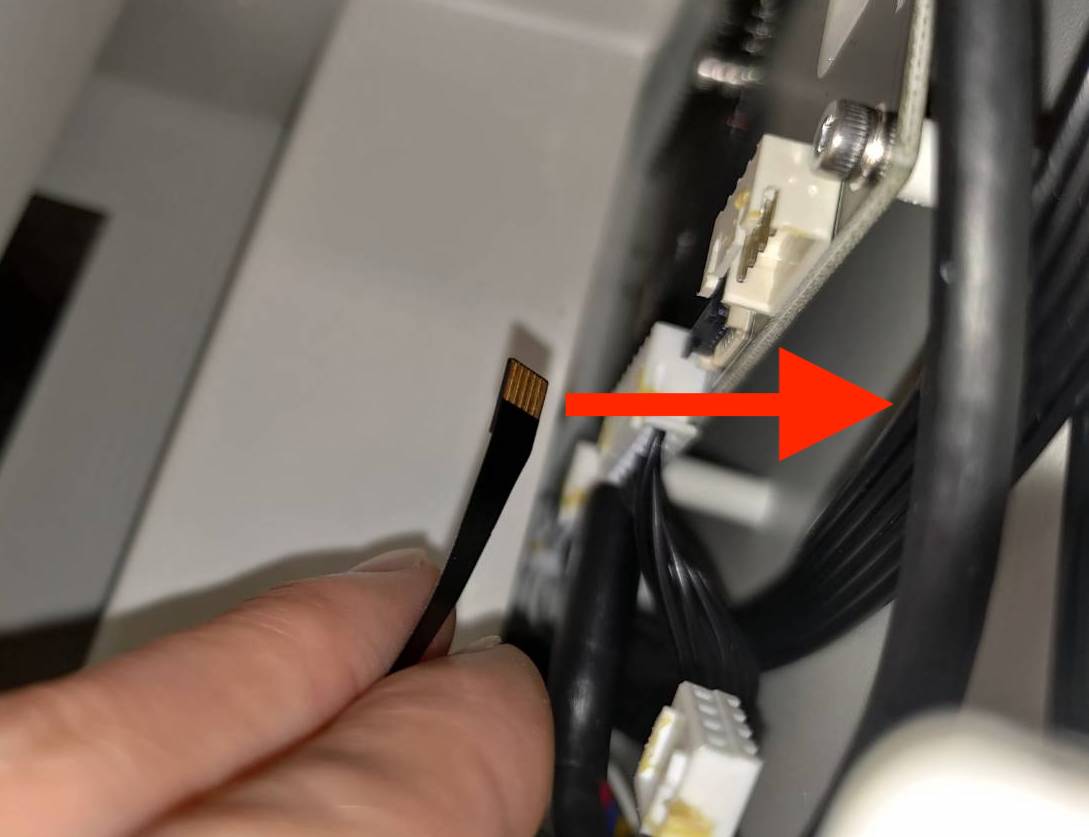

Inseriu el cable

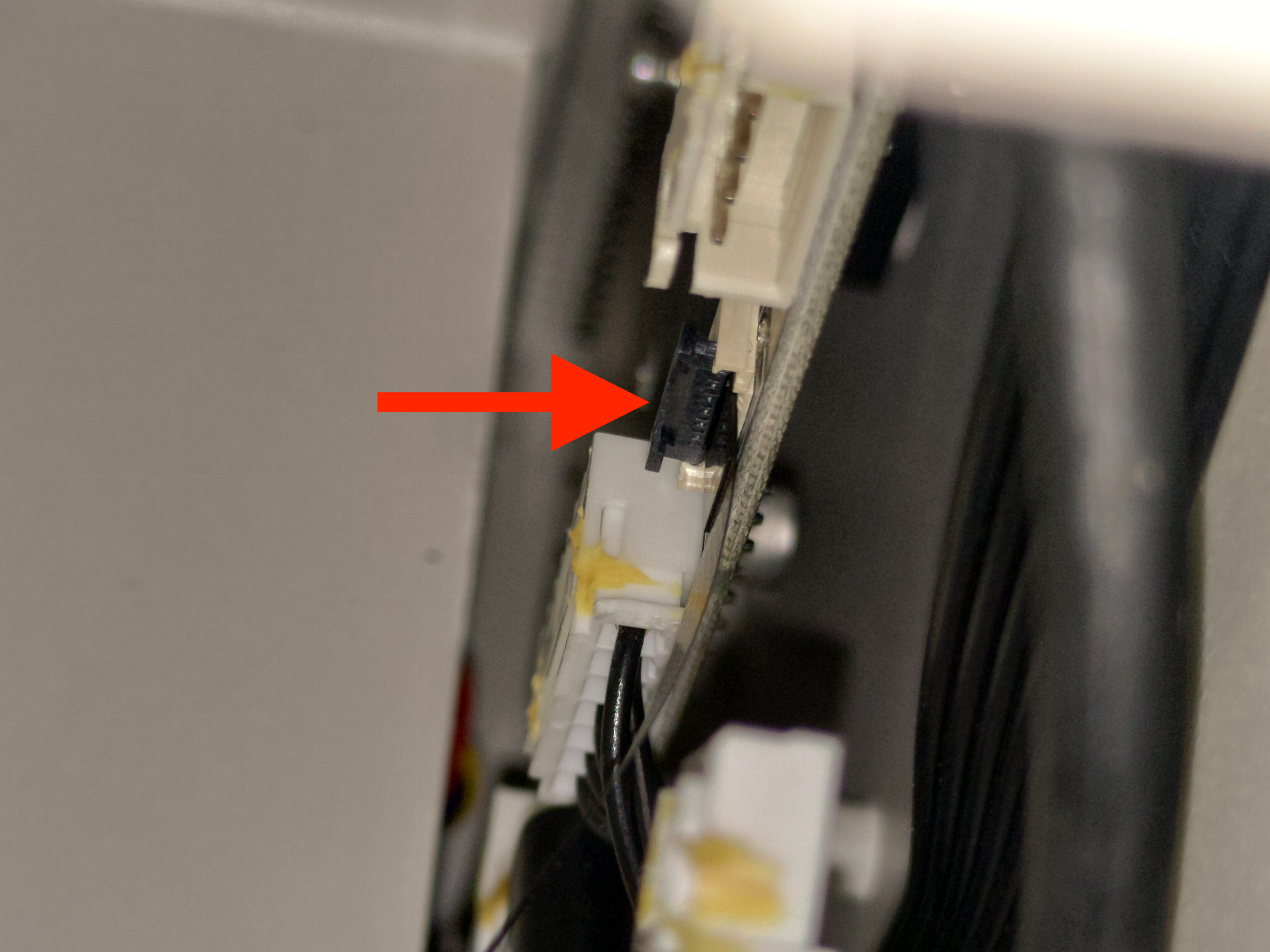

Tanqueu el clip de fixació

Pas 9

Connecteu el cable del motor.

Pas 10

Empenyeu la coberta de la porta i la xapa metàl·lica cap al ventilador fins al final i cargoleu els 8 cargols.

Pas 11

Si heu completat els passos anteriors, significa que la substitució s'ha realitzat correctament.

Tanmateix, durant el procés s'ha canviat la càmera, així que abans d'utilitzar la màquina, cal que realitzeu un calibratge de la càmera.
Consulteu la pàgina: Calibratge de la càmera
