Ador - Guia d'instal·lació de la volandera de l'eix Y

Eines:

• Tornavís Phillips (prim i llarg)
• Cinta adhesiva de doble cara resistent
• Cinta adhesiva convencional

Pas 1:

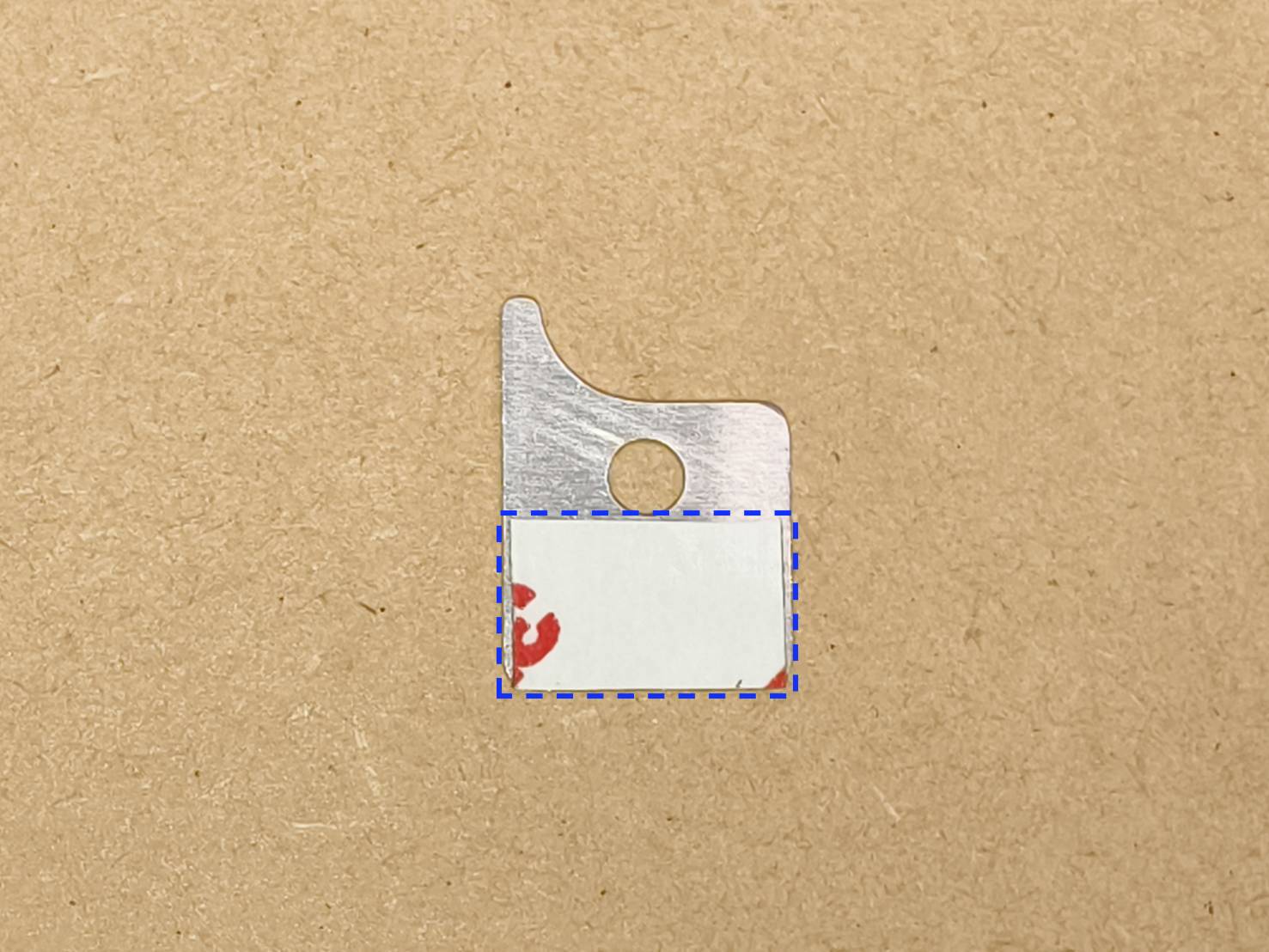

Apliqueu la cinta adhesiva de doble cara a la volandera. Assegureu-vos que la cinta s'aplica al mateix costat que es mostra a la imatge.

Pas 2:

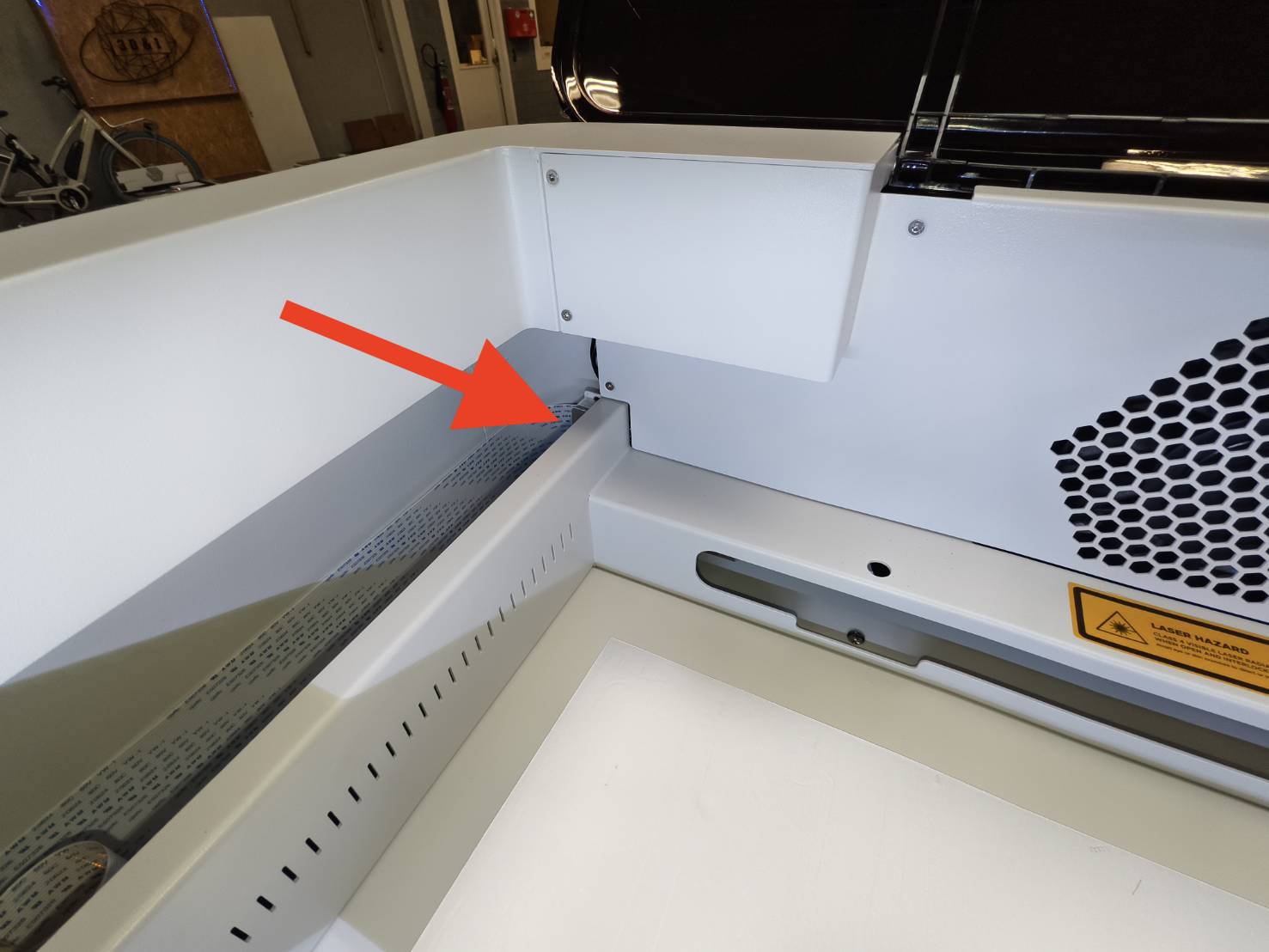

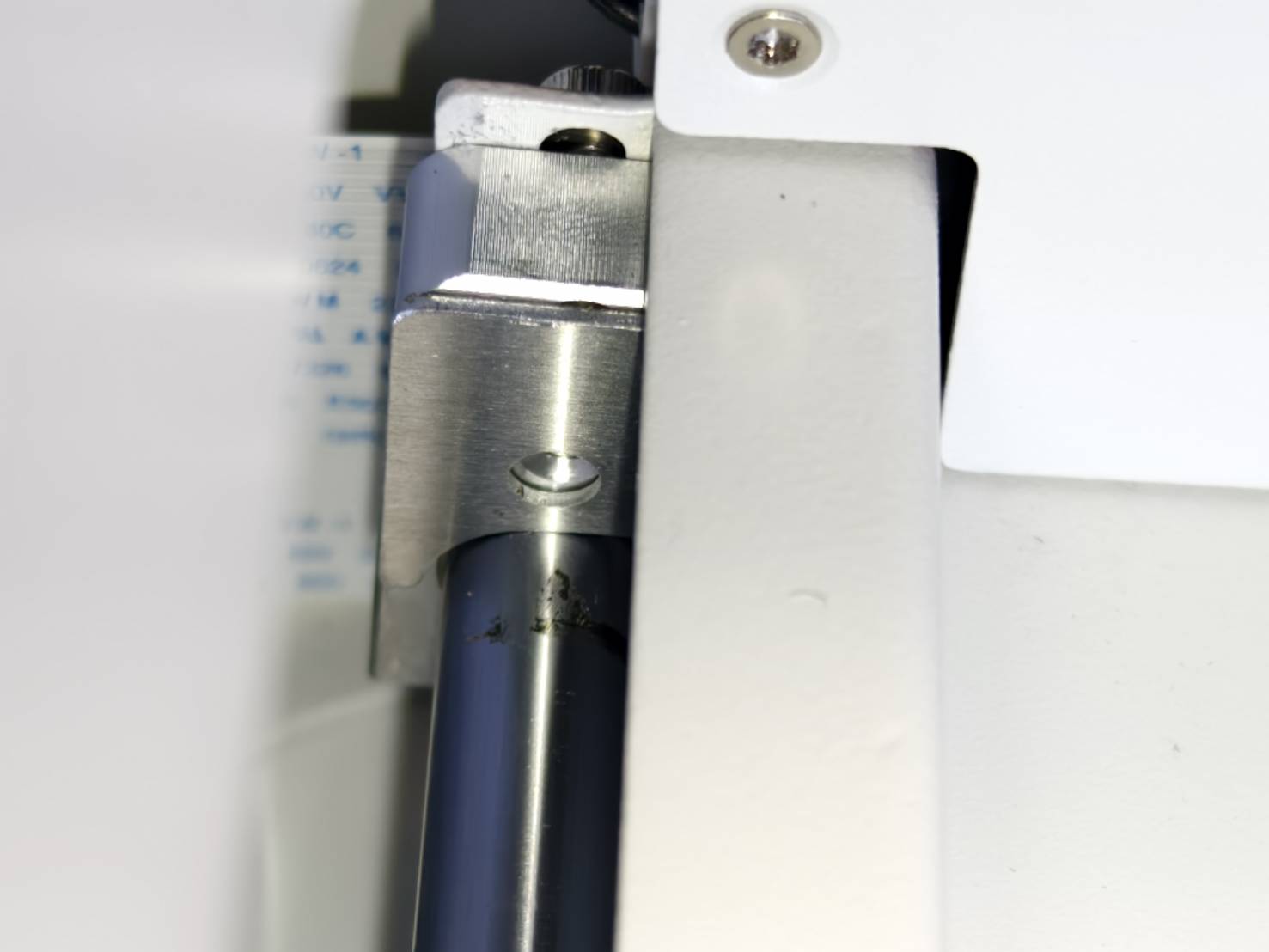

Retireu la pel·lícula protectora de la cinta adhesiva de doble cara i col·loqueu-la a la ubicació de contacte de l'interruptor de final de carrera de l'eix Y. (A la part superior esquerra de la màquina.)

Pas 3:

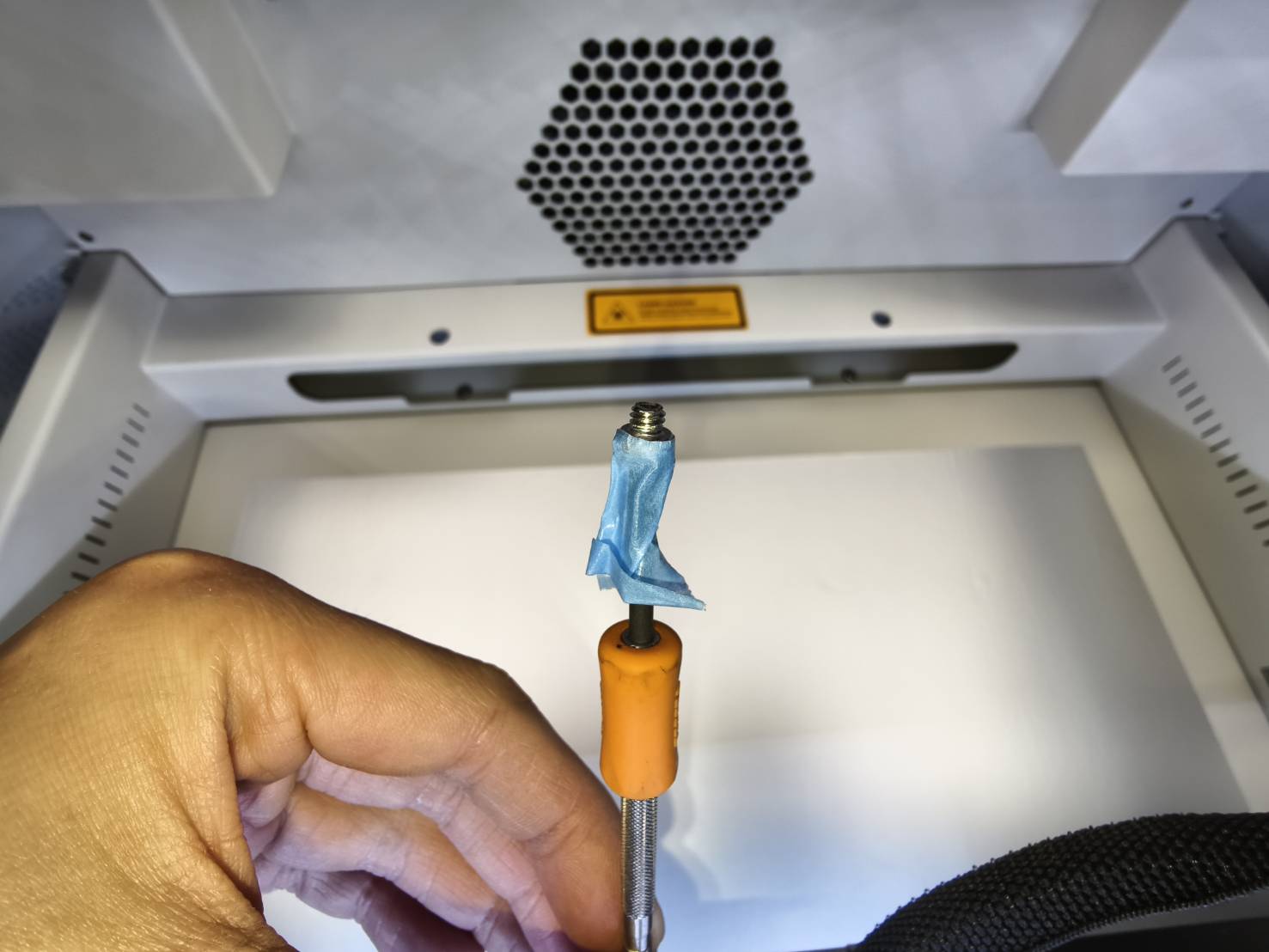

Fixeu el cargol al controlador utilitzant cinta adhesiva convencional.
(L'objectiu és facilitar l'apretament del cargol.)

Pas 4:

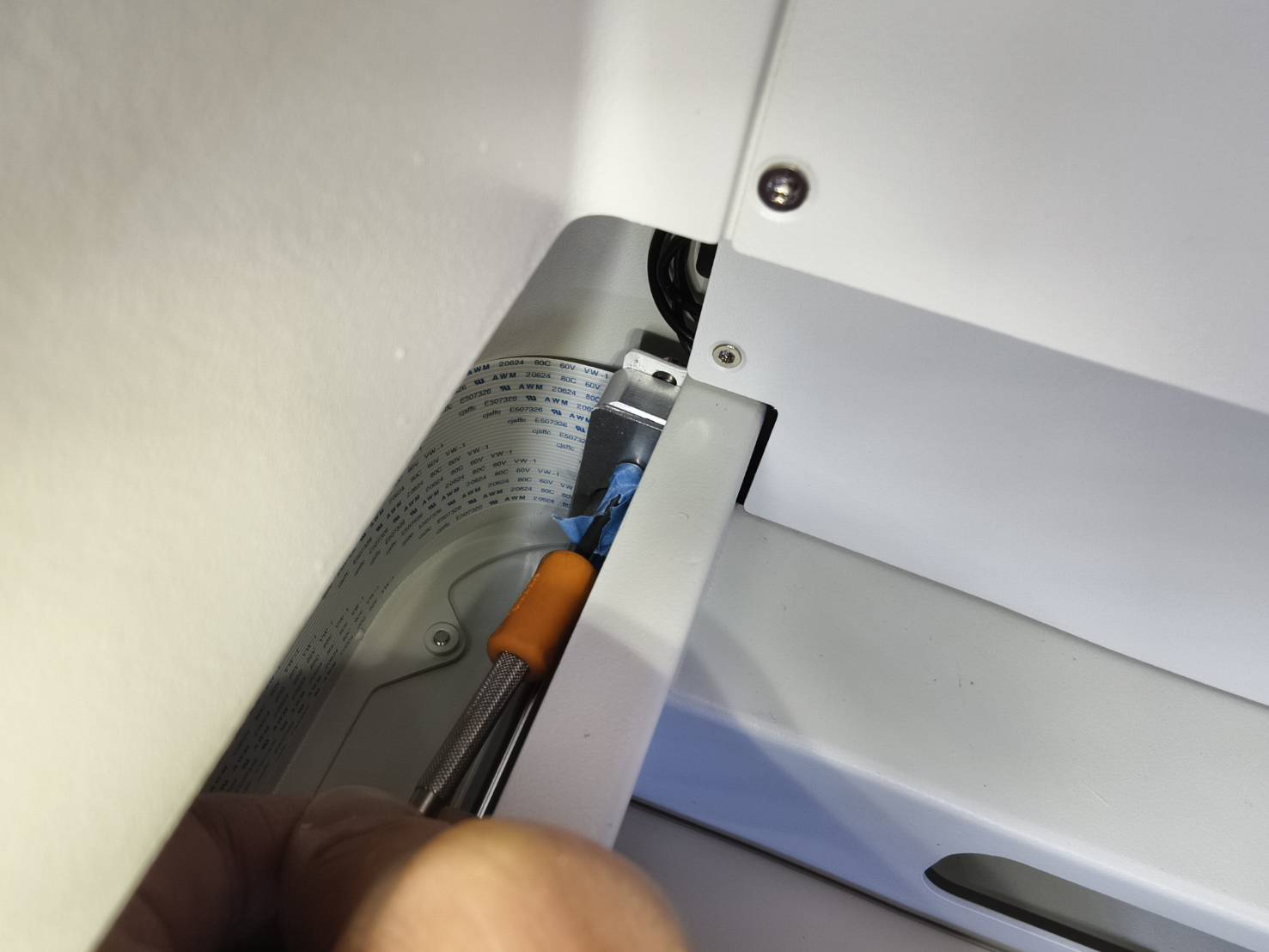

Cargoleu el cargol.

Pas 5:

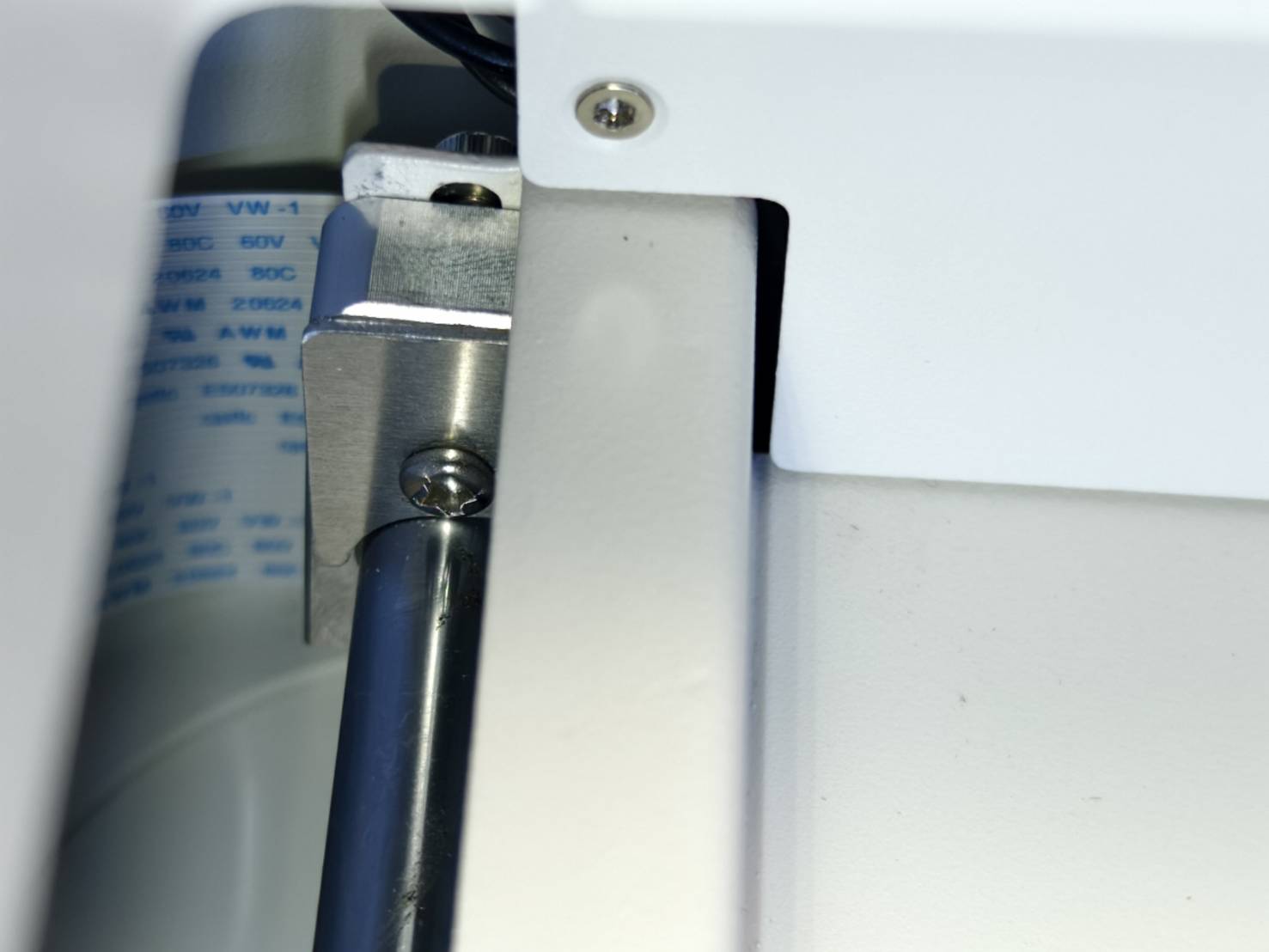

Procés completat.
