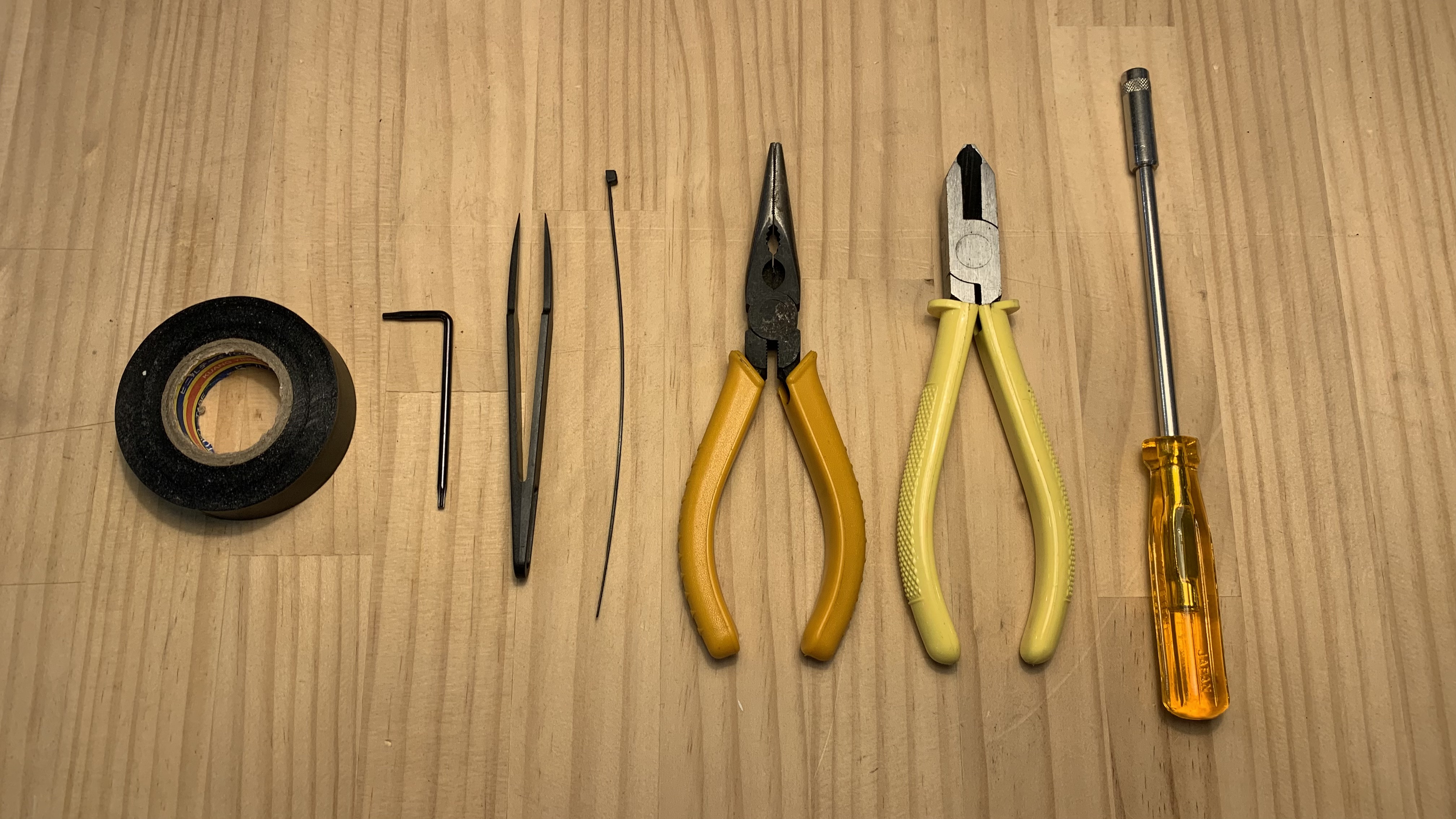

Eines:
- Tornavís Torx T8
- Clau de got de 5,5 mm
- Alicates de tall diagonal o tallafilferros
- Alicates de punta fina
- Brides o cinta adhesiva
- Pinces
Pas 1
Apagueu la màquina i desendolleu el cable d'alimentació.
Pas 2
Desenrosqueu aquests cargols de la placa. Cargol T8 x 8 unitats (La placa i la coberta de la porta estan connectades.)
Pas 3
Desplaceu lleugerament la placa i la coberta de la porta cap endavant.
Sts 4
Desconnecteu el cable del motor. Serà més fàcil retirar el cable de la càmera després de desconnectar aquest cable.
Pas 5
Desconnecteu el cable de la càmera.
Tingueu en compte que hi ha un clip que fixa el cable. Obriu el clip per retirar el cable de la càmera.
(Unes pinces poden ser útils en aquest pas)
Clip de fixació:
Clip de fixació obert:
Extraieu el cable:
Pas 6

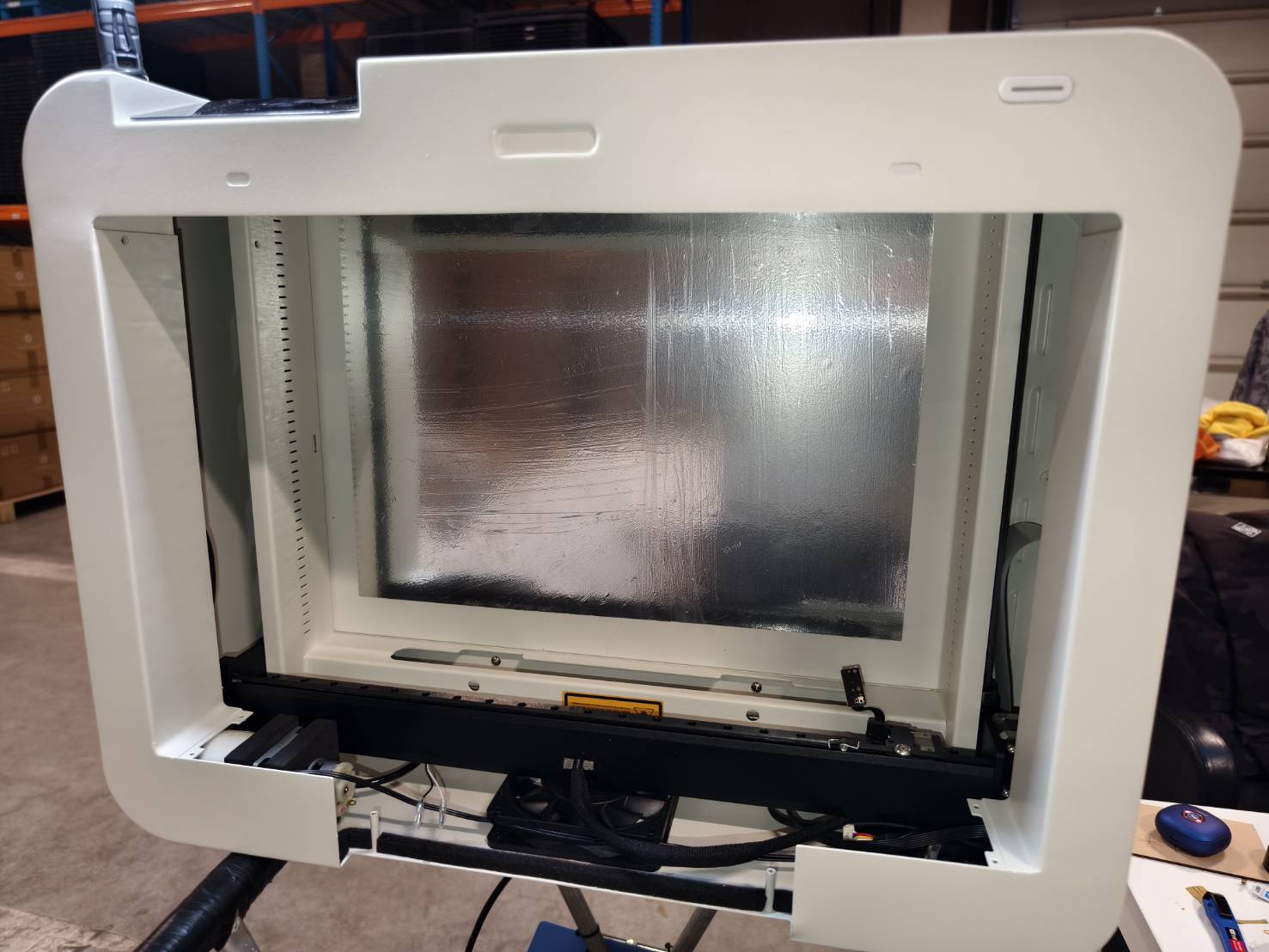

Retireu la placa i la coberta de la porta.
Pas 7

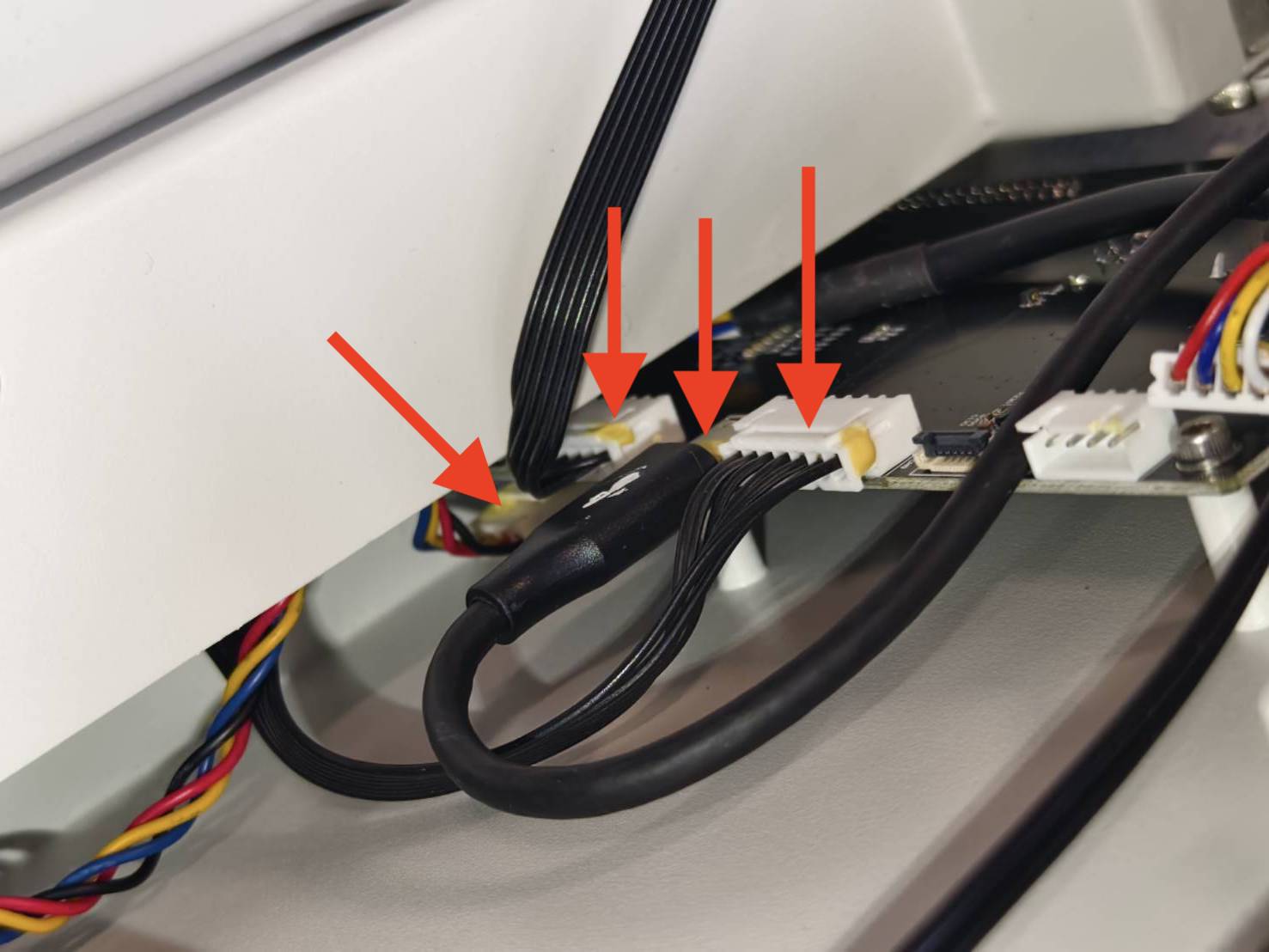

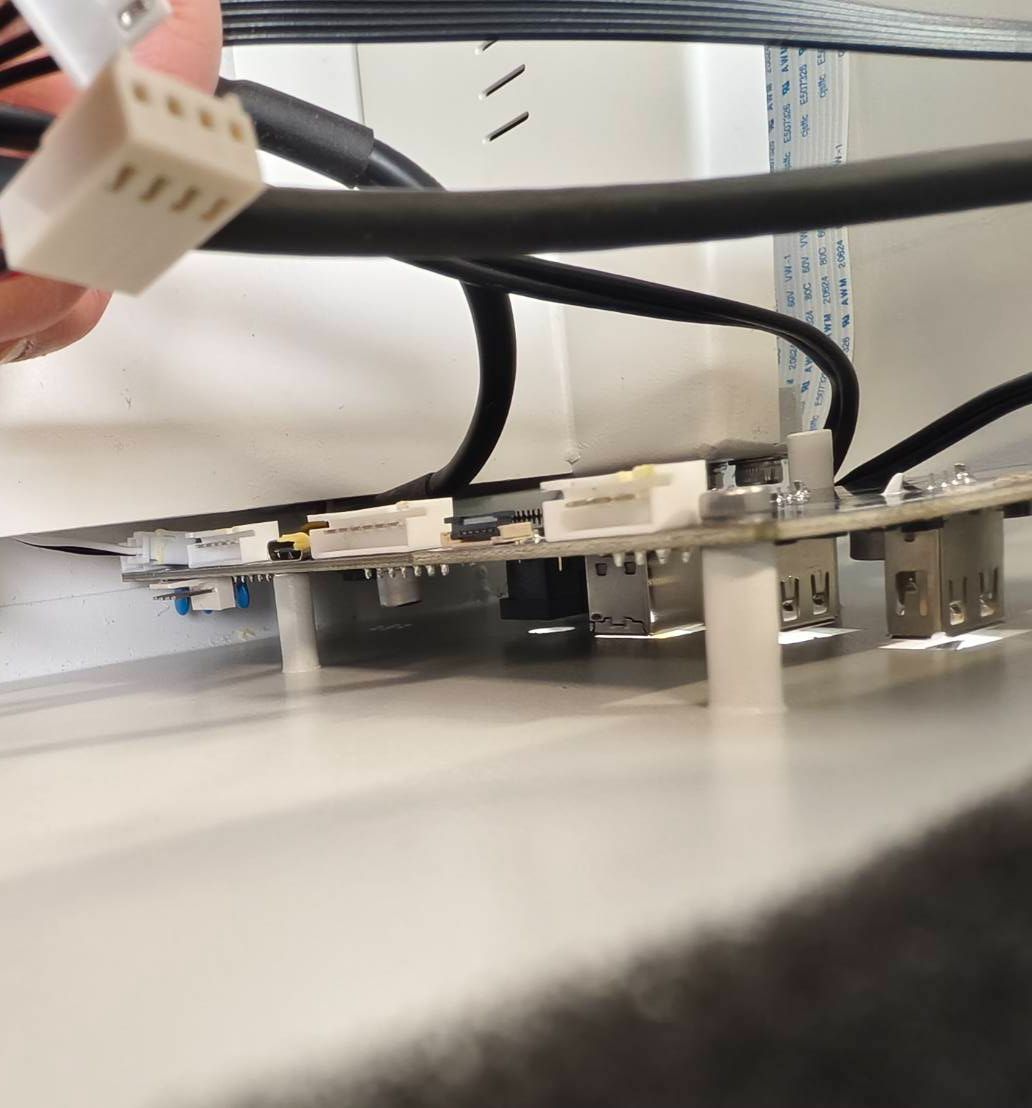

Desconnecteu els altres quatre cables i deixeu connectat el cable de 2 pins de la part inferior.
(Unes pinces poden ser útils en aquest pas)
Pas 8

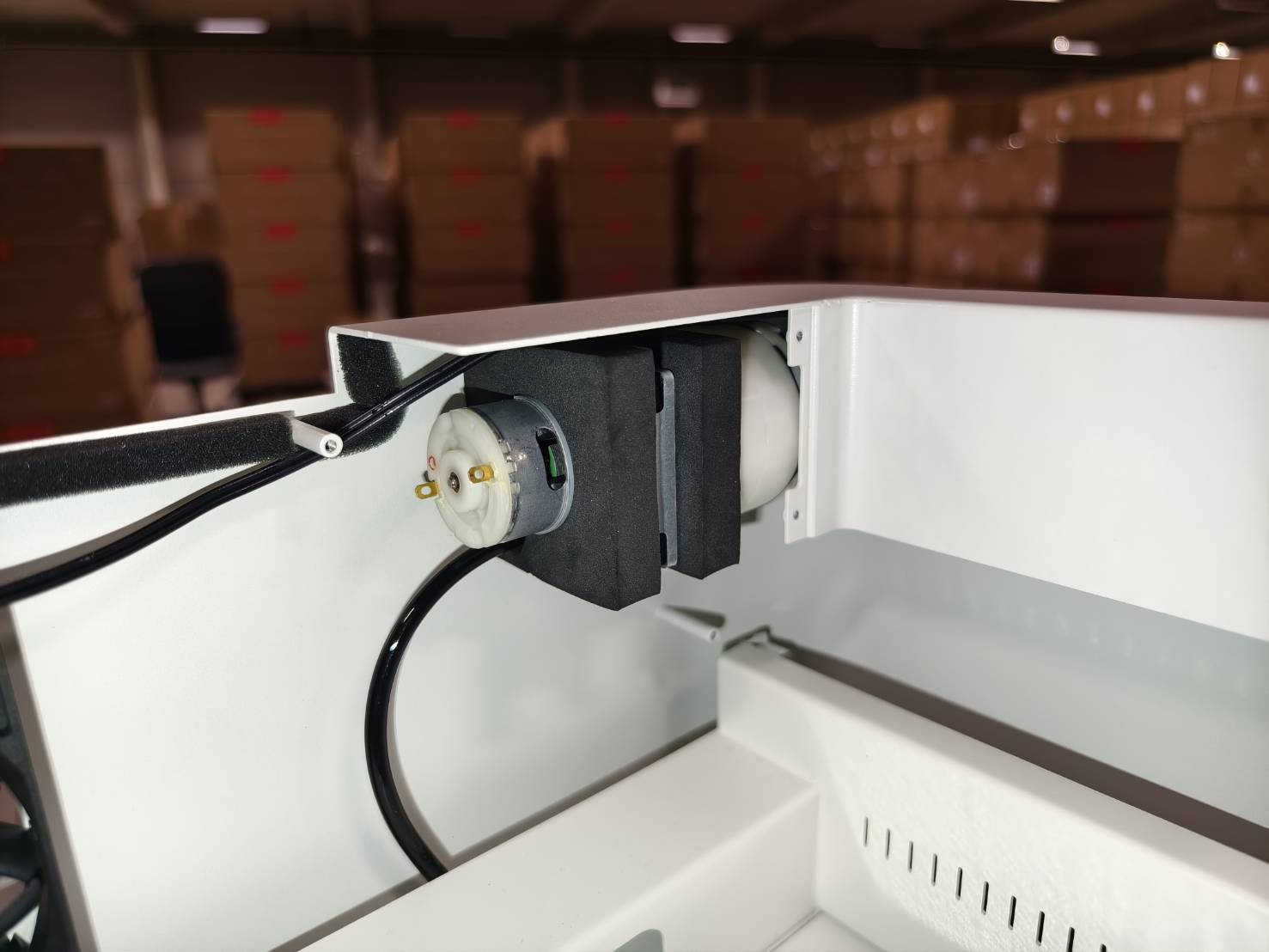

Desconnecteu els cables connectats a la bomba d'aire.
⚠︎ Nota:
Després de desconnectar els cables,
- si només esteu substituint la bomba d'aire o tant la bomba d'aire com el cable, continueu al Pas 9.
- Si només substituïu el cable de la bomba, aneu al Pas 19.
Pas 9
(Continueu aquest pas només quan estigueu substituint una bomba d'aire.)

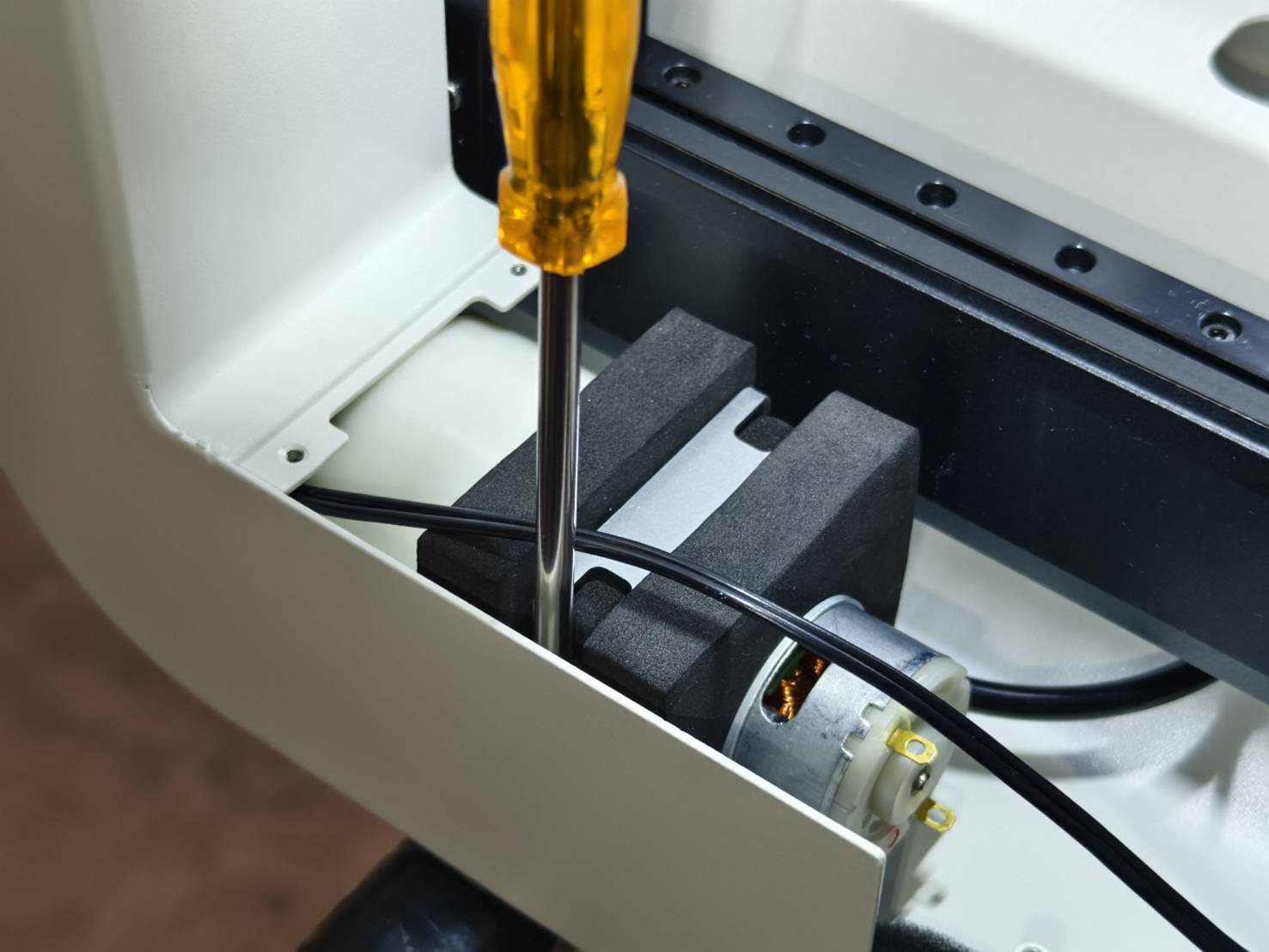

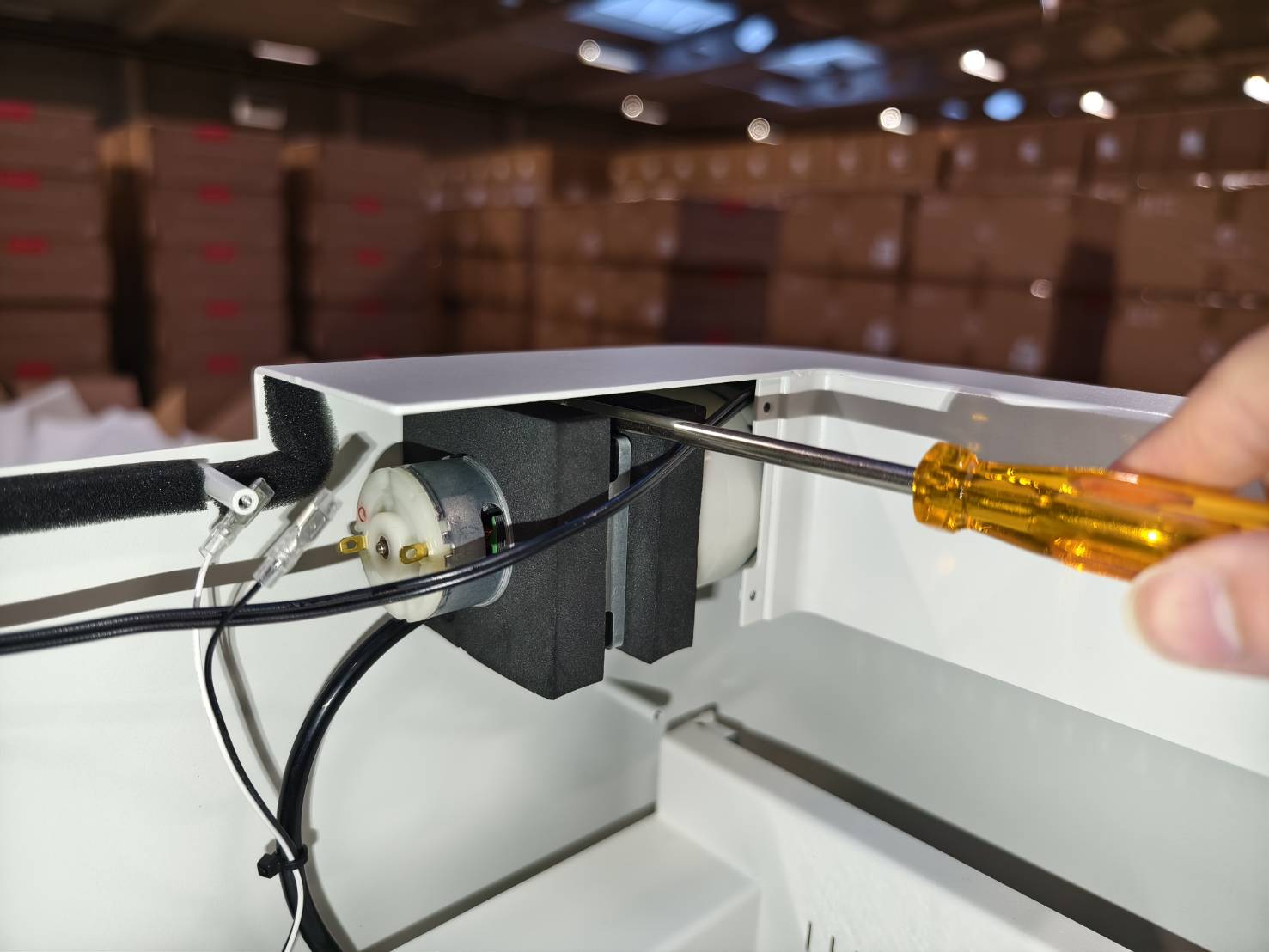

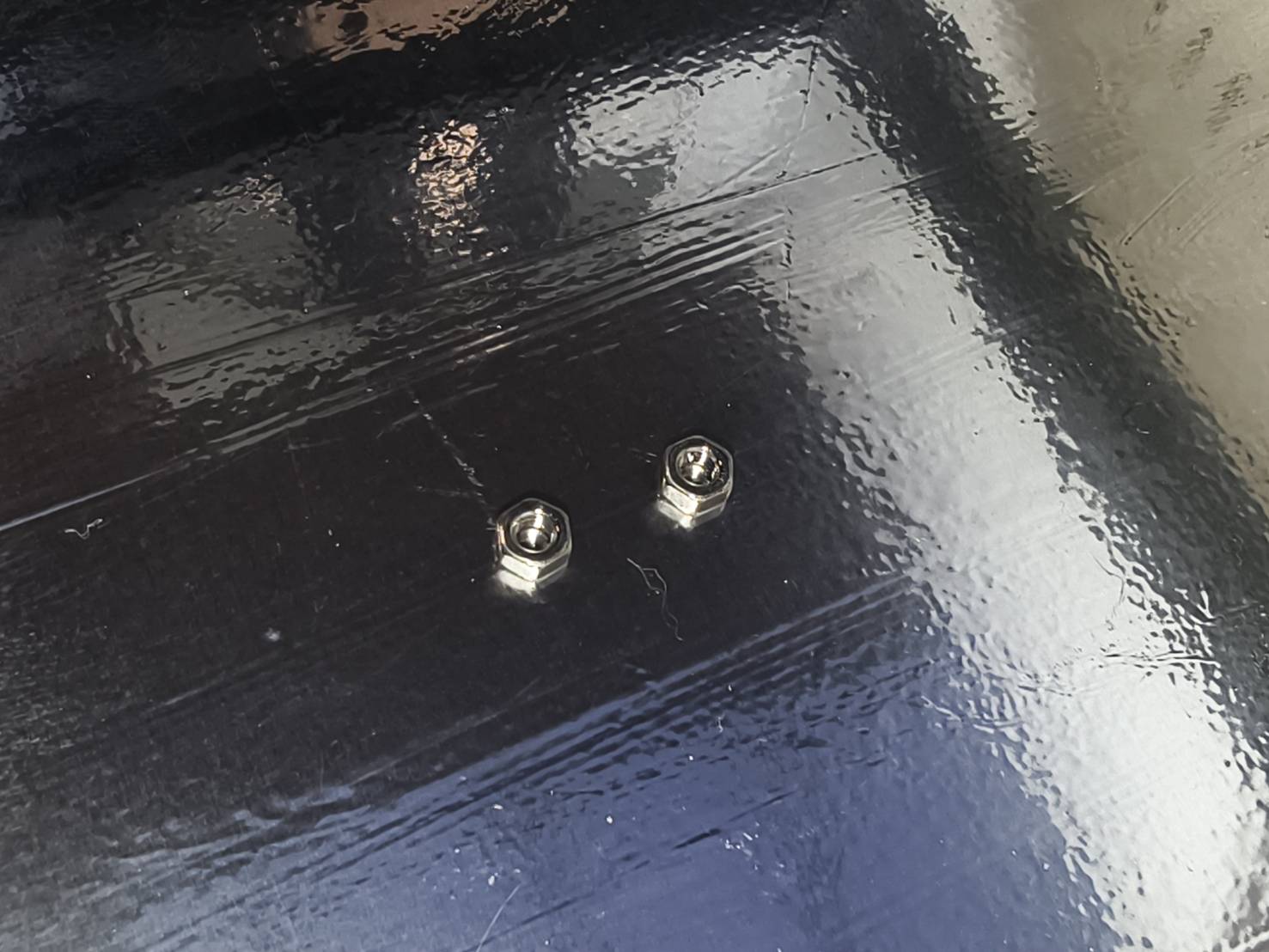

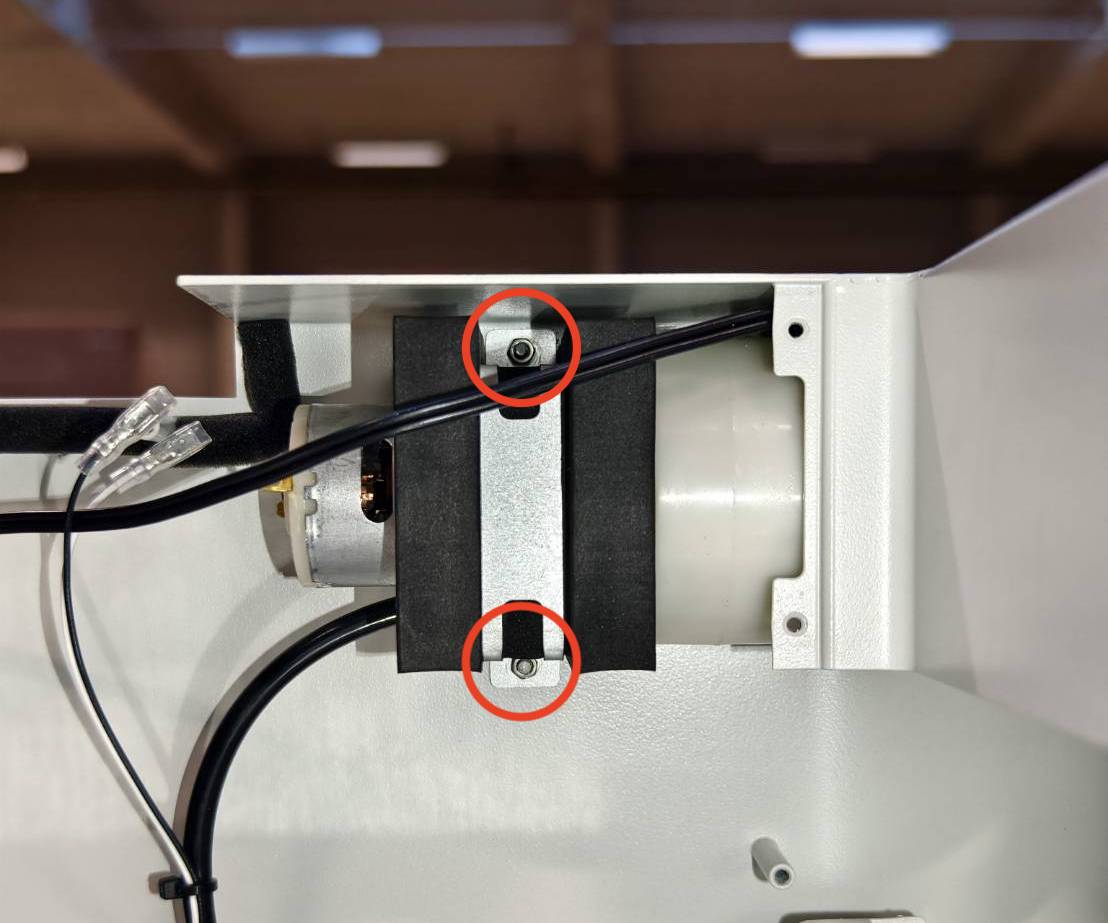

Retireu les femelles amb una clau de tub de 5,5 mm. Si us plau, guardeu les femelles de manera segura i no les deixeu dins la màquina, ja que en els propers passos, la màquina es posarà en posició vertical.
Pas 10

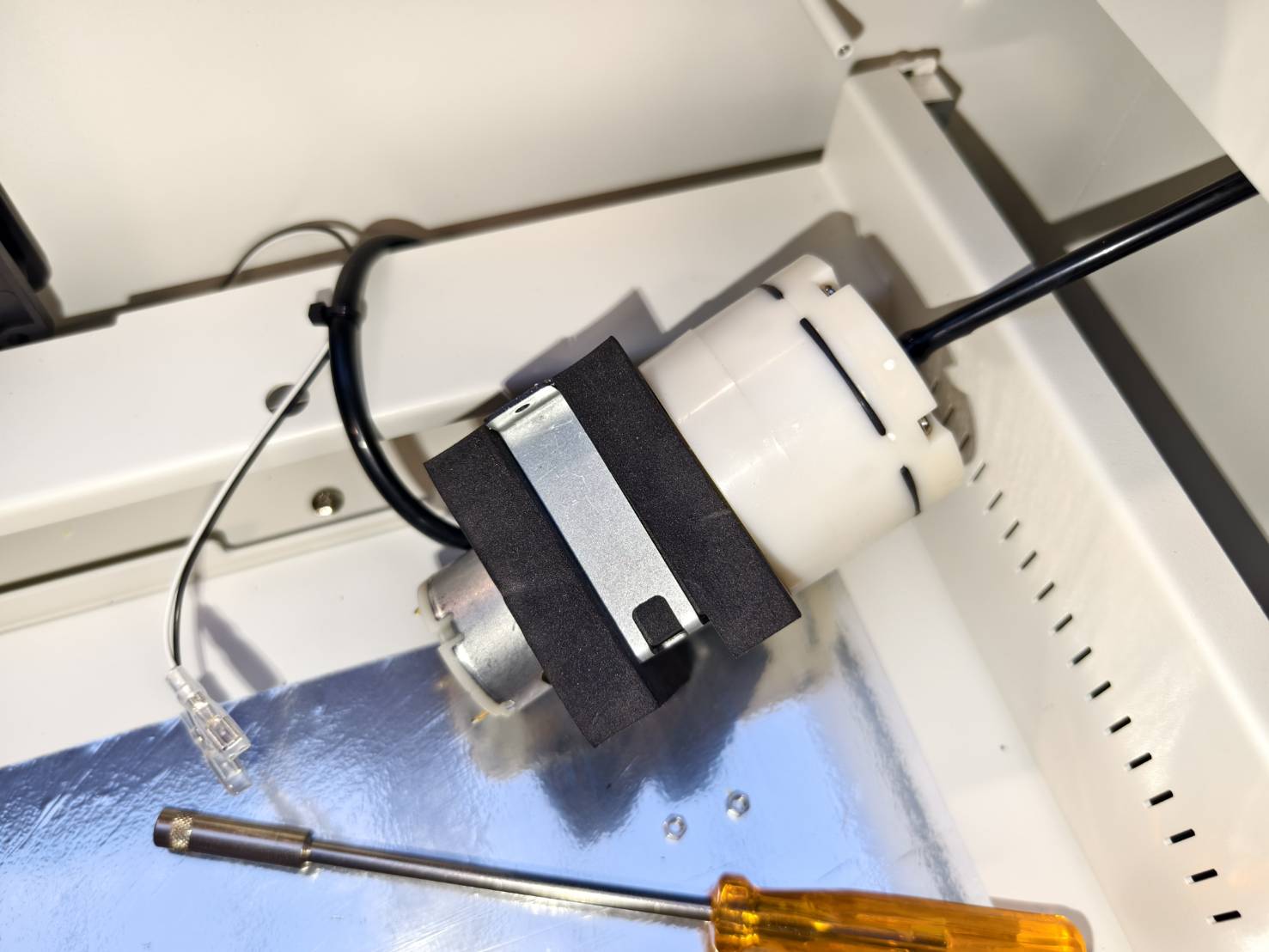

Ara es pot desmuntar la bomba d'aire amb les mànegues d'aire encara connectades.

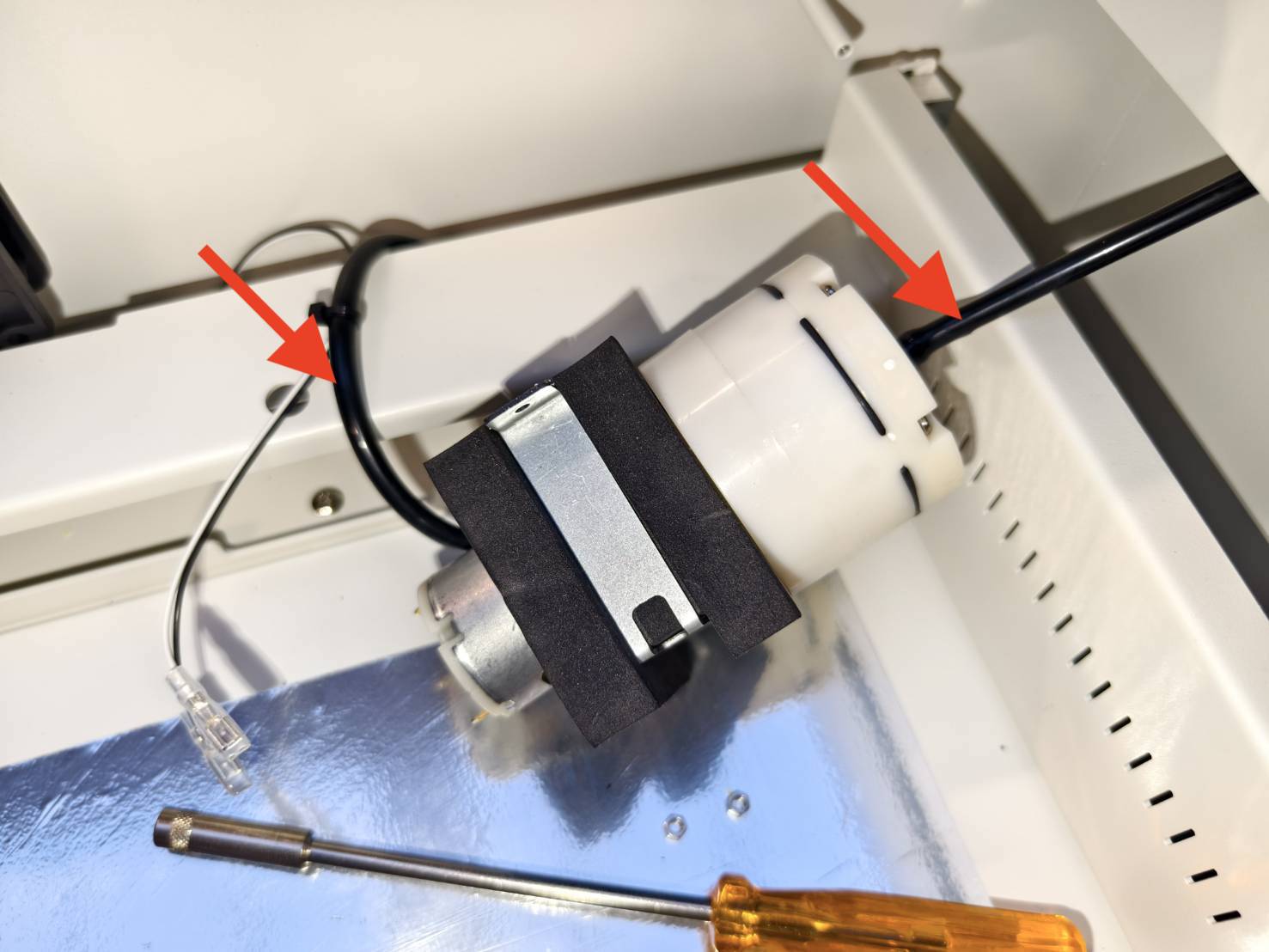

Pas 11

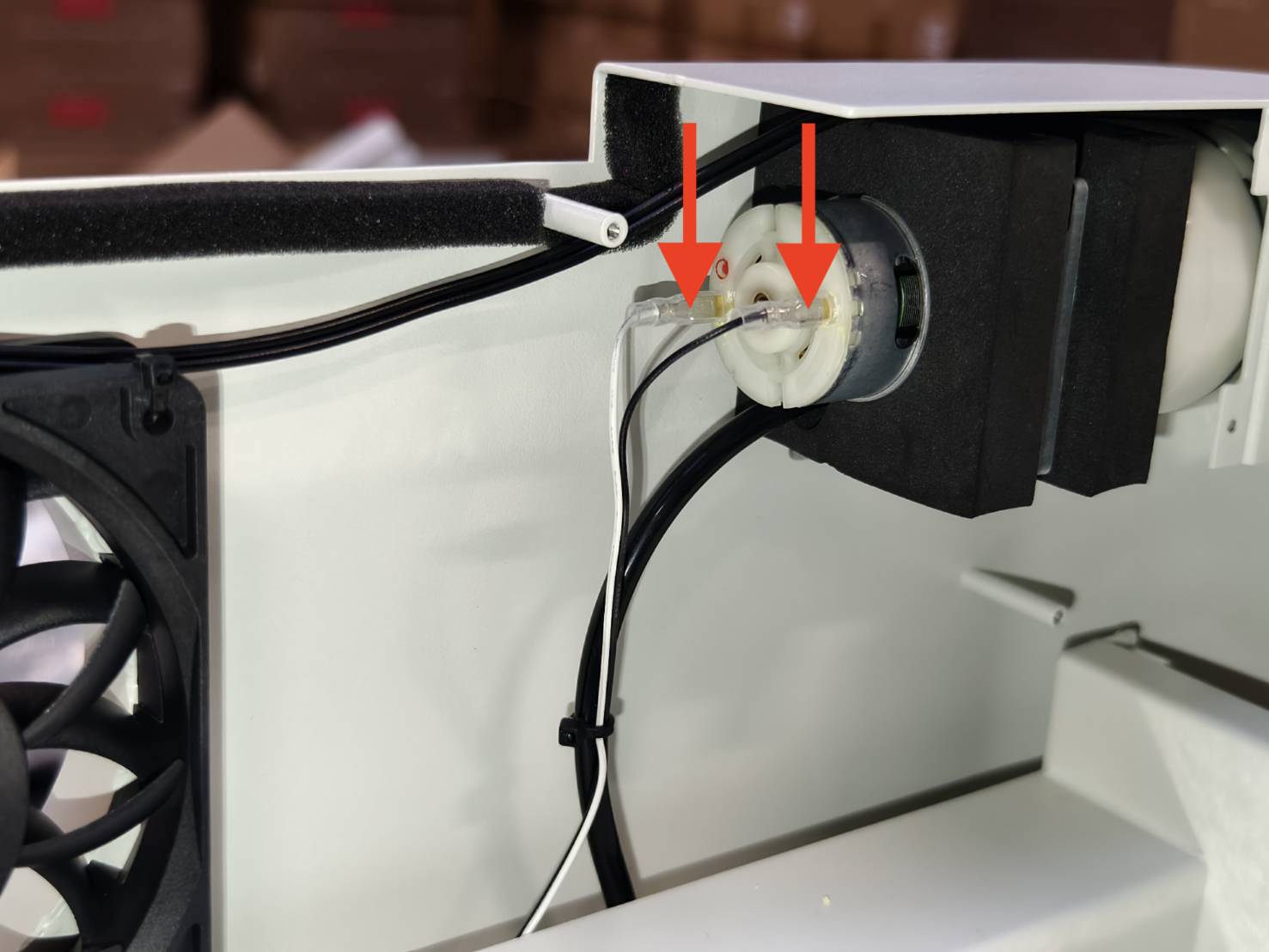

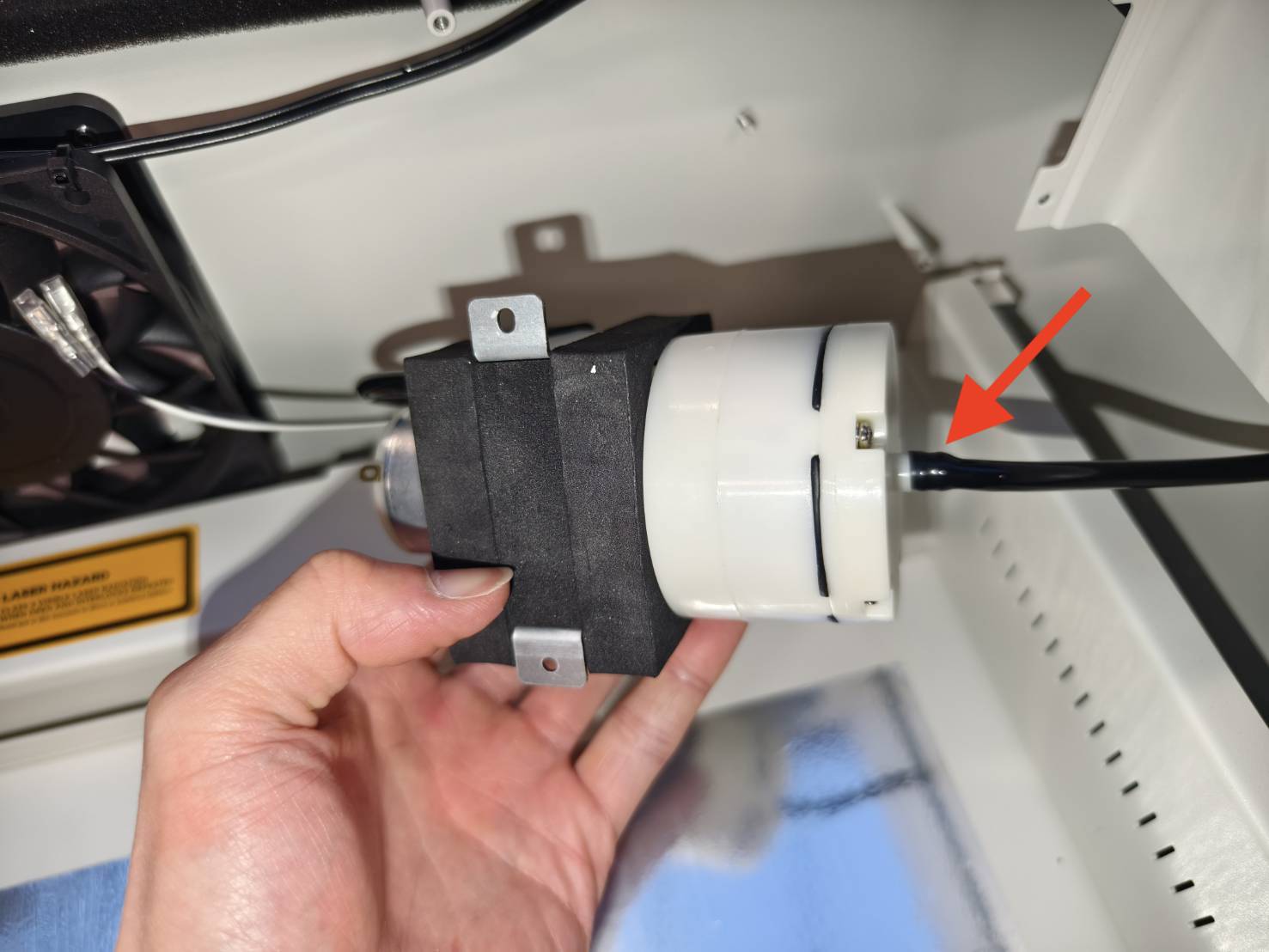

Desconnecteu aquestes mànegues d'aire estirant-les de la bomba d'aire.
Pas 12

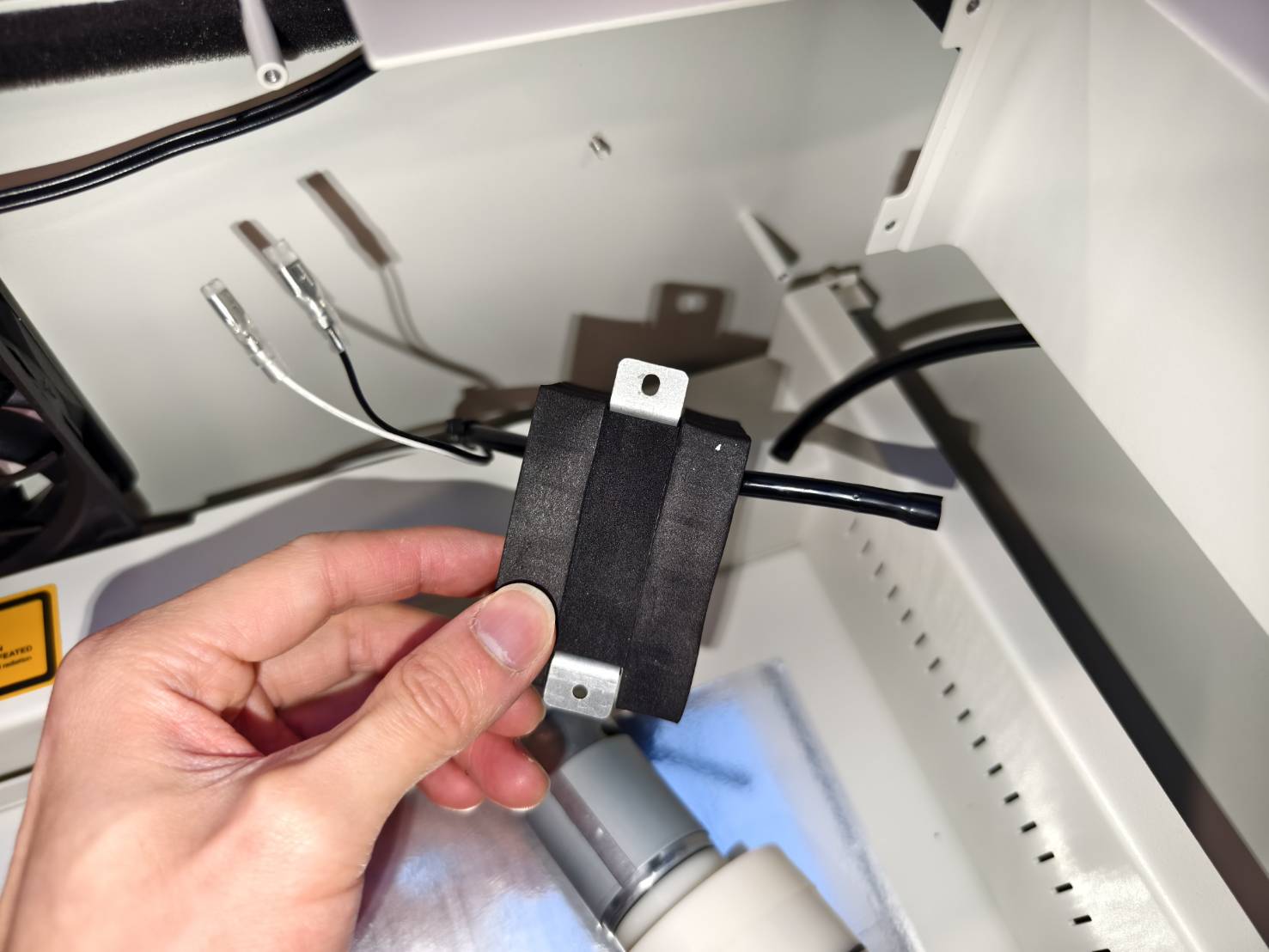

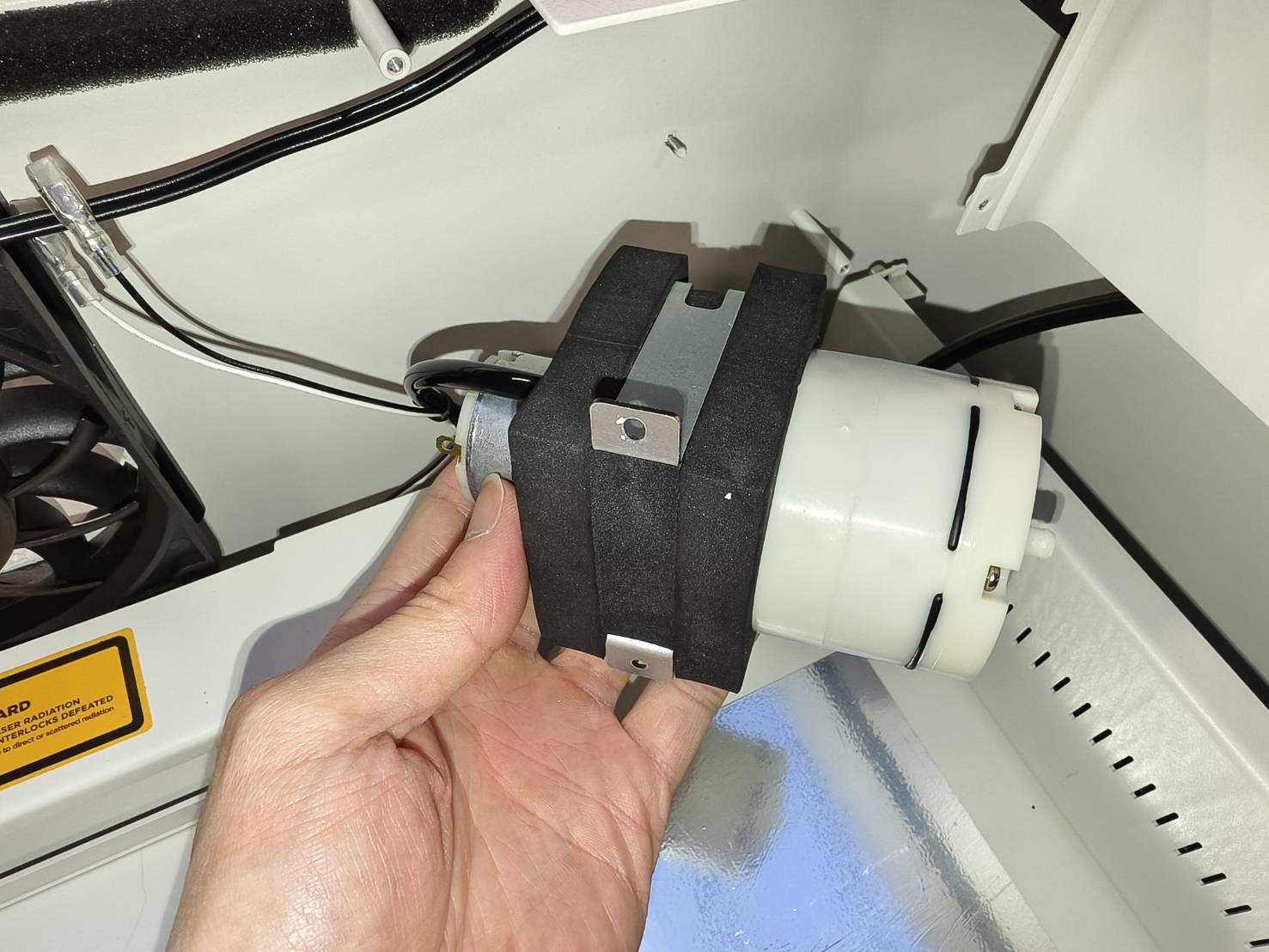

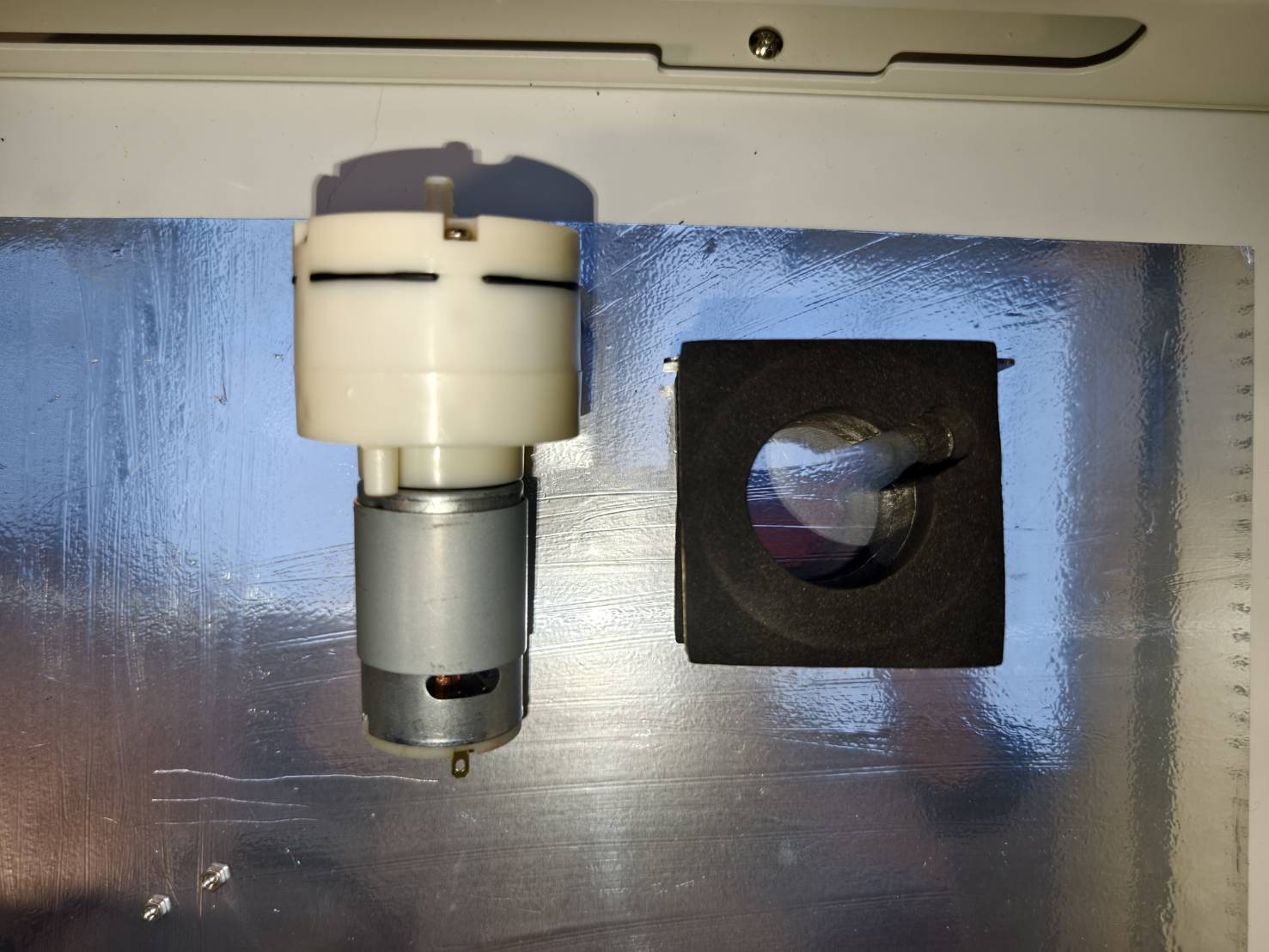

Separeu la bomba d'aire de l'escuma i el suport metàl·lic.
La bomba d'aire es retirarà completament de la màquina.
Pas 13

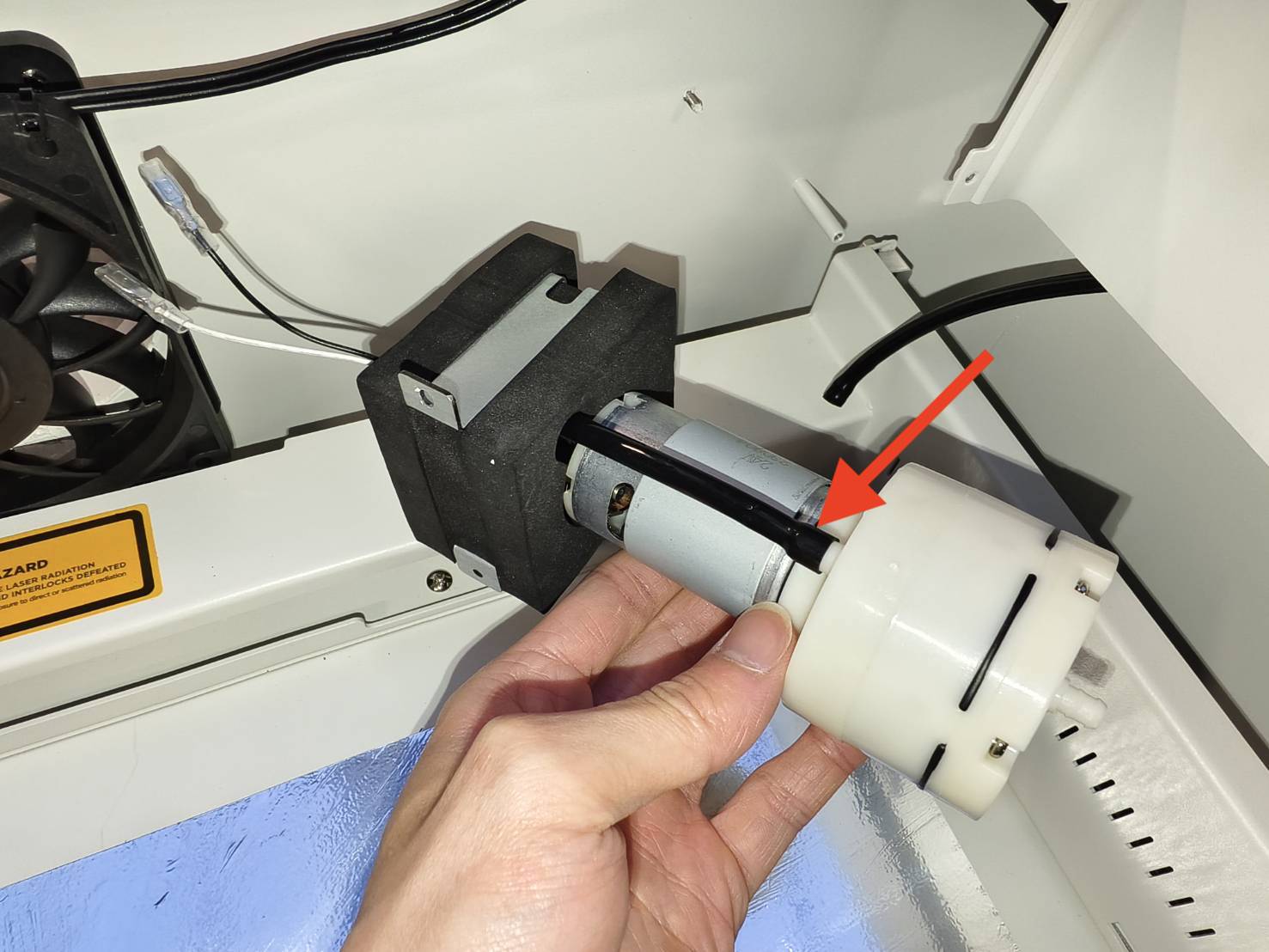

Connecteu la mànega d'aire a la nova bomba d'aire. La mànega d'aire de la part inferior ha de passar primer per l'escuma i després s'ha de connectar a la bomba d'aire.
Pas 14
Connecteu l'altra mànega d'aire a la nova bomba d'aire.
Pas 15

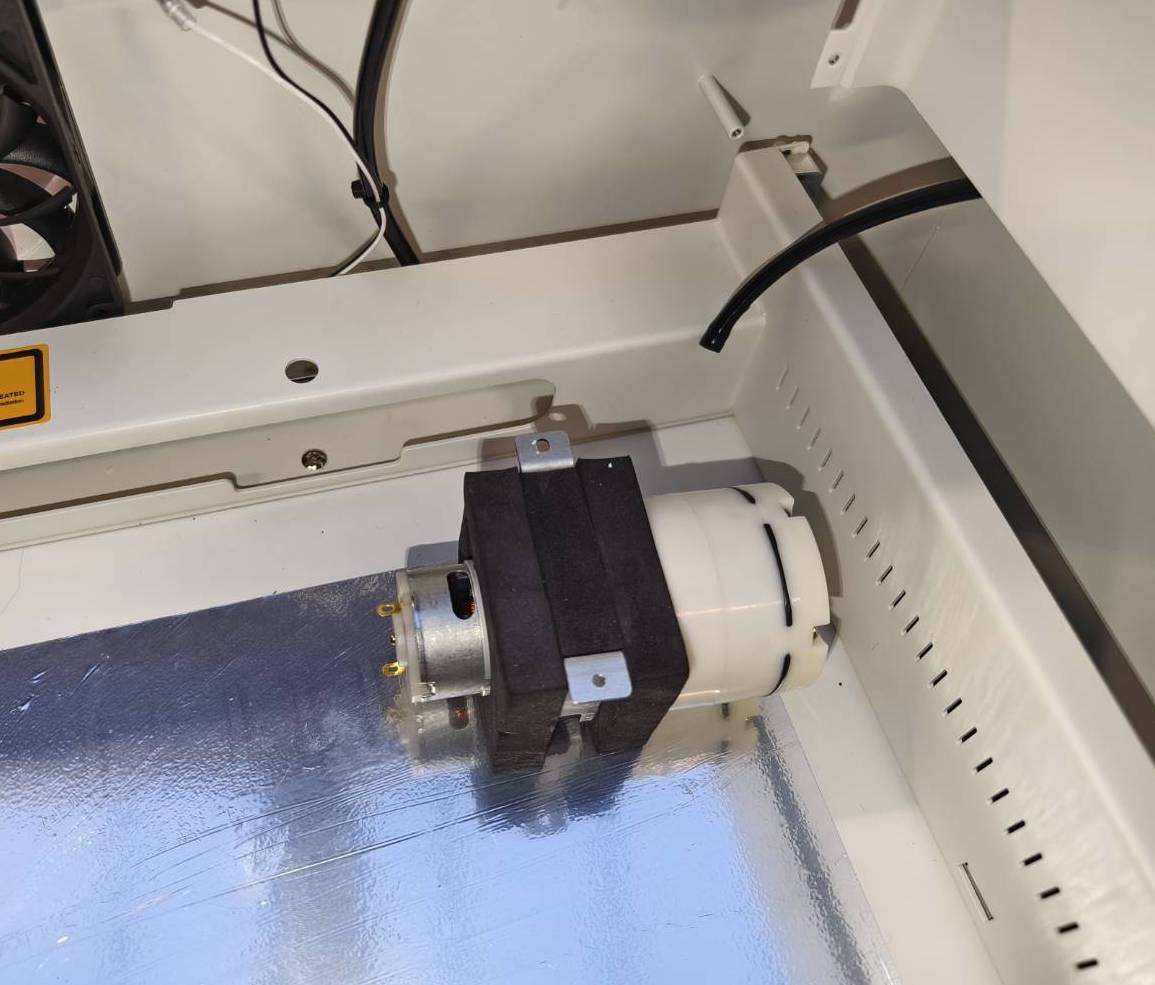

Col·loqueu la bomba d'aire amb l'escuma i el suport de nou a la seva posició. Deixeu-la sense cargolar de moment.
Pas 16

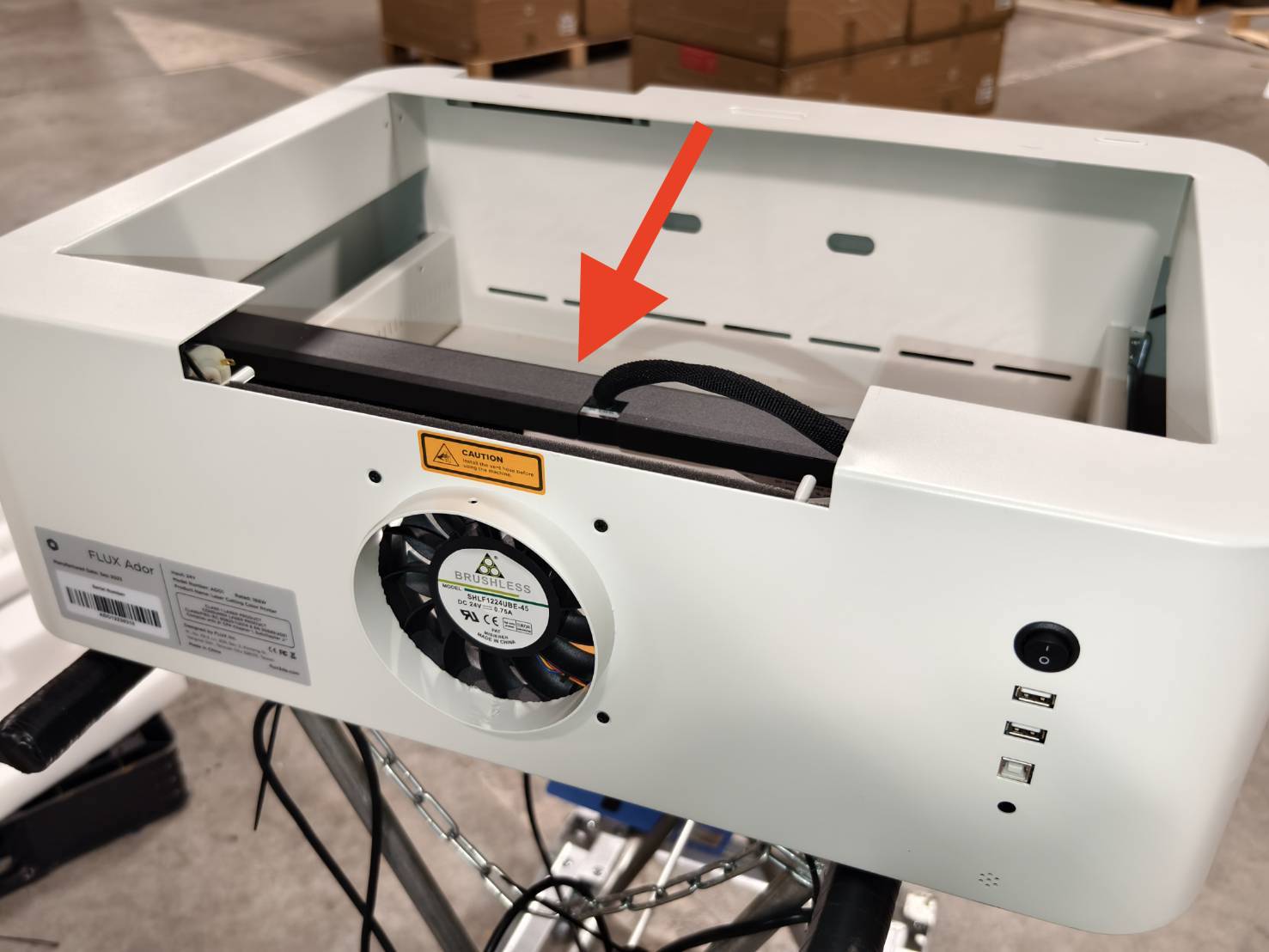

Empenyeu el seient del mòdul (eix X) cap al ventilador fins al final per evitar danys.

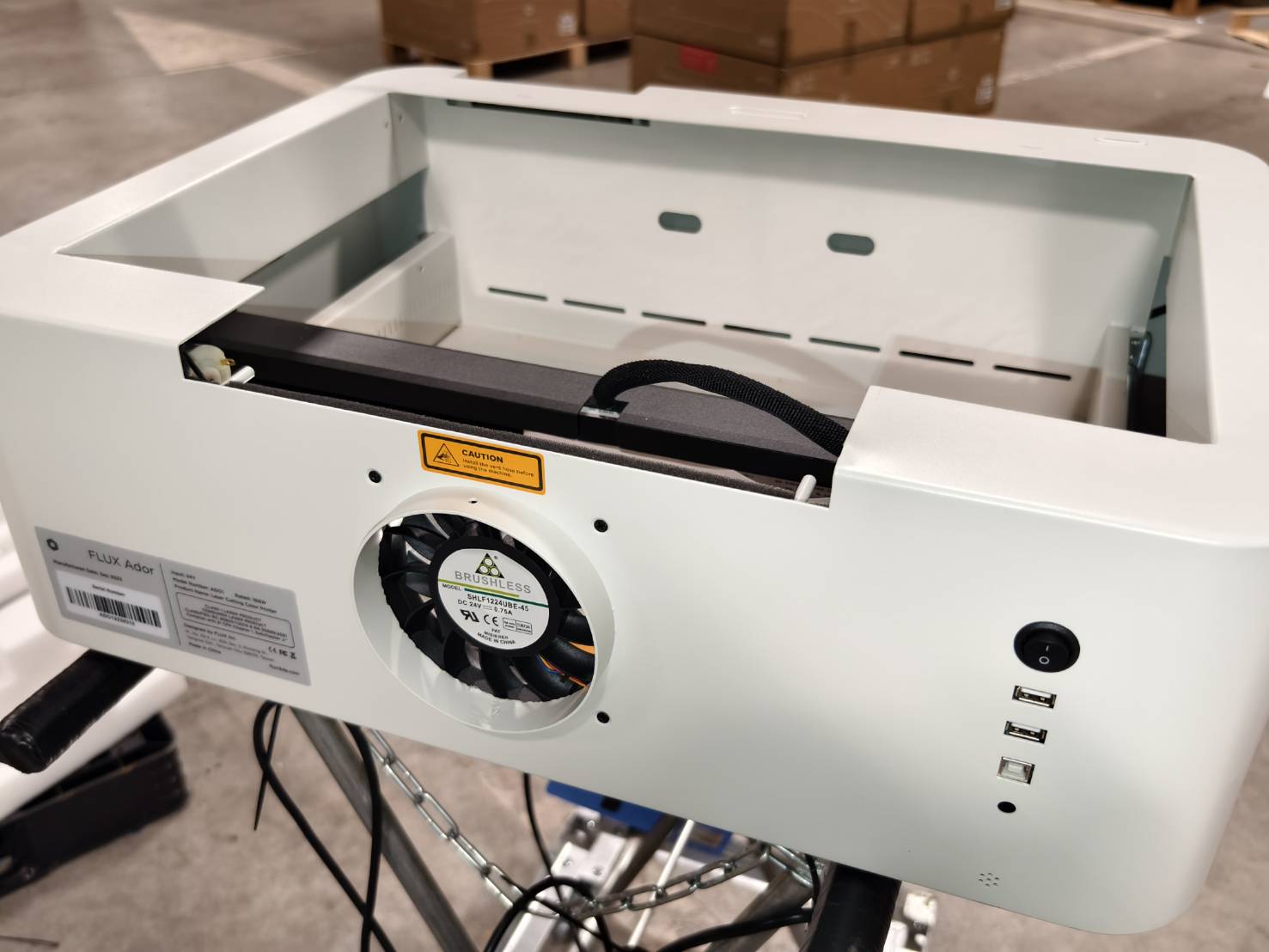

Col·loqueu la màquina en posició vertical, tal com es mostra a la imatge.
Pas 17

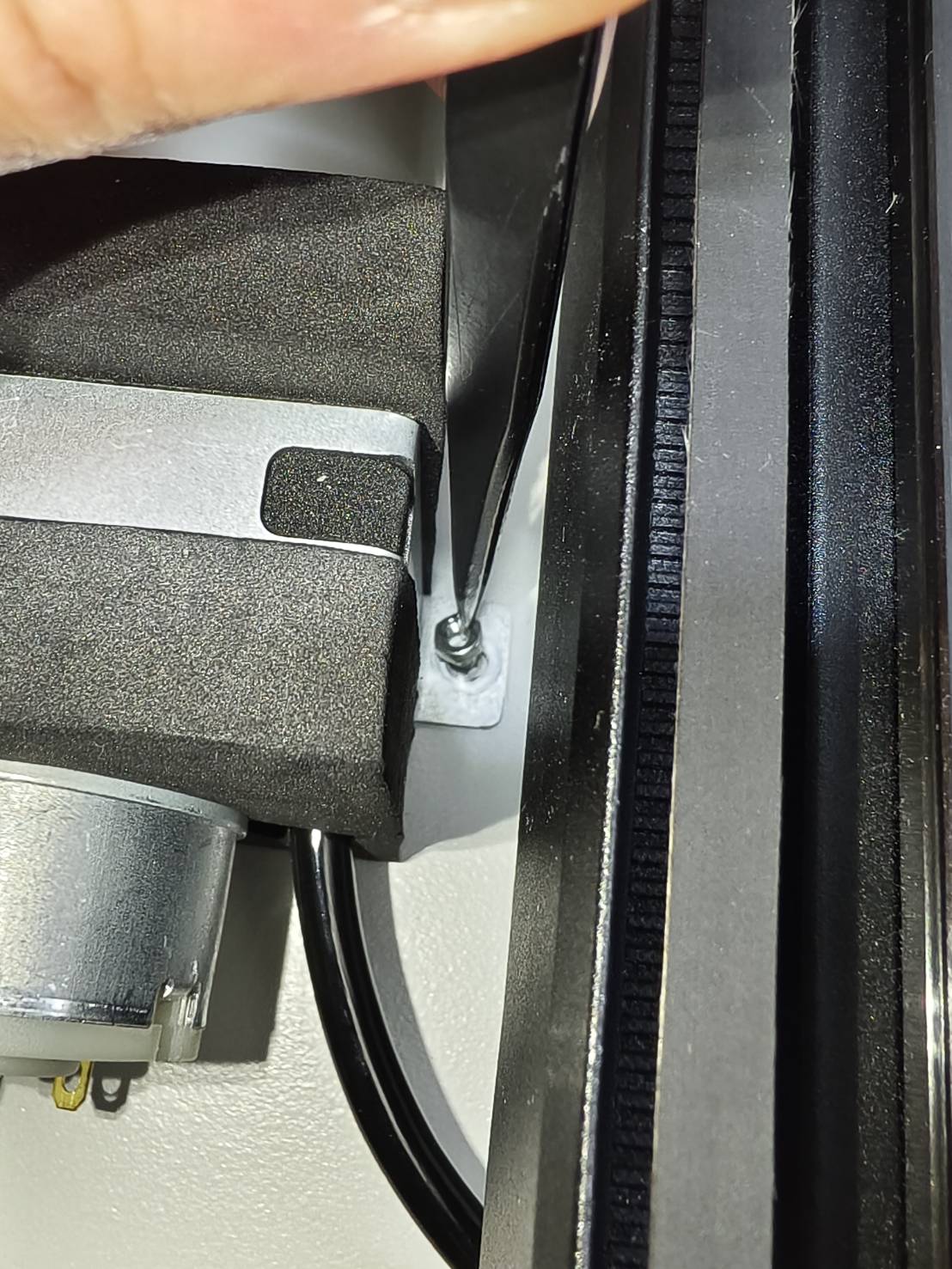

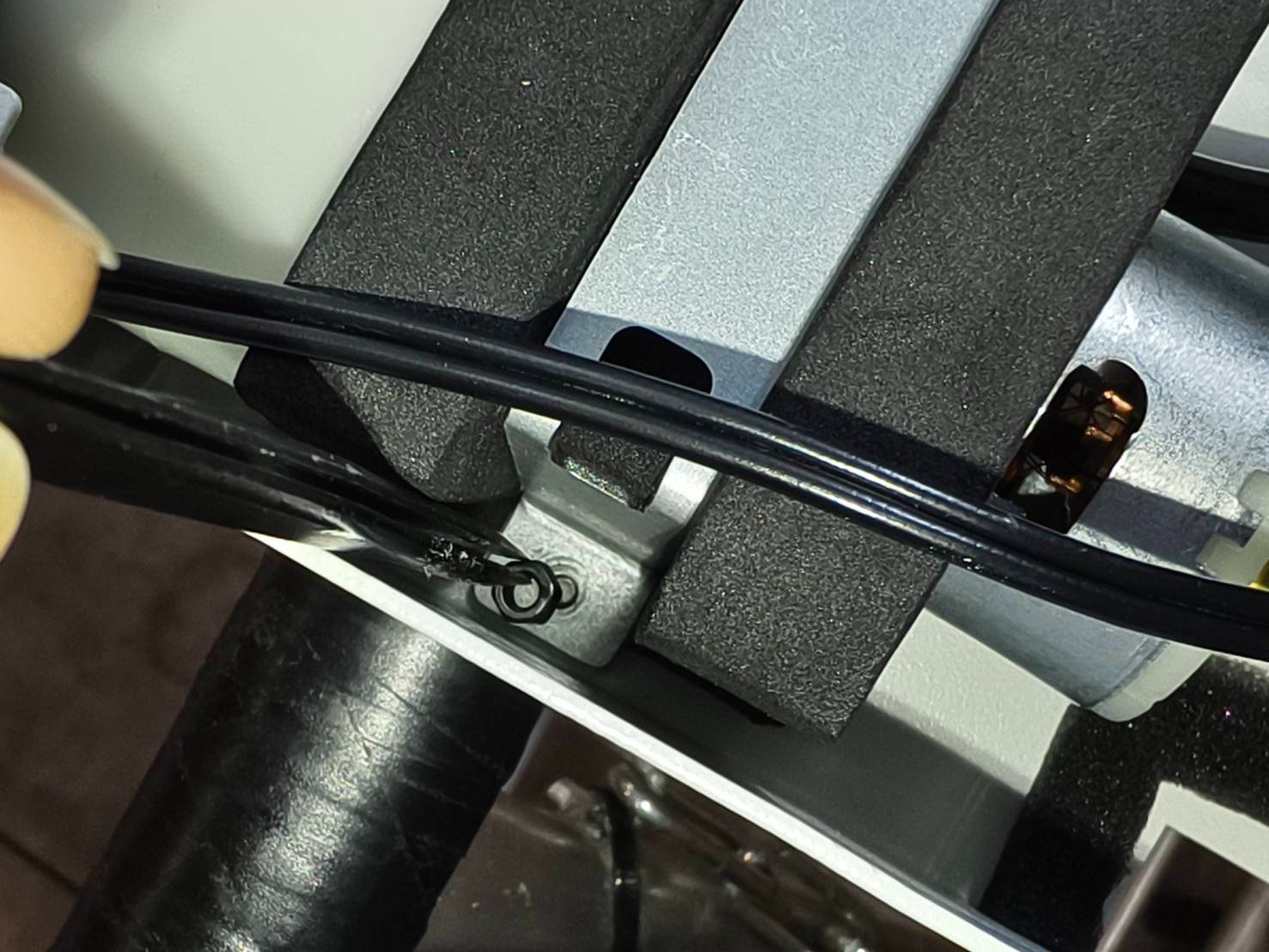

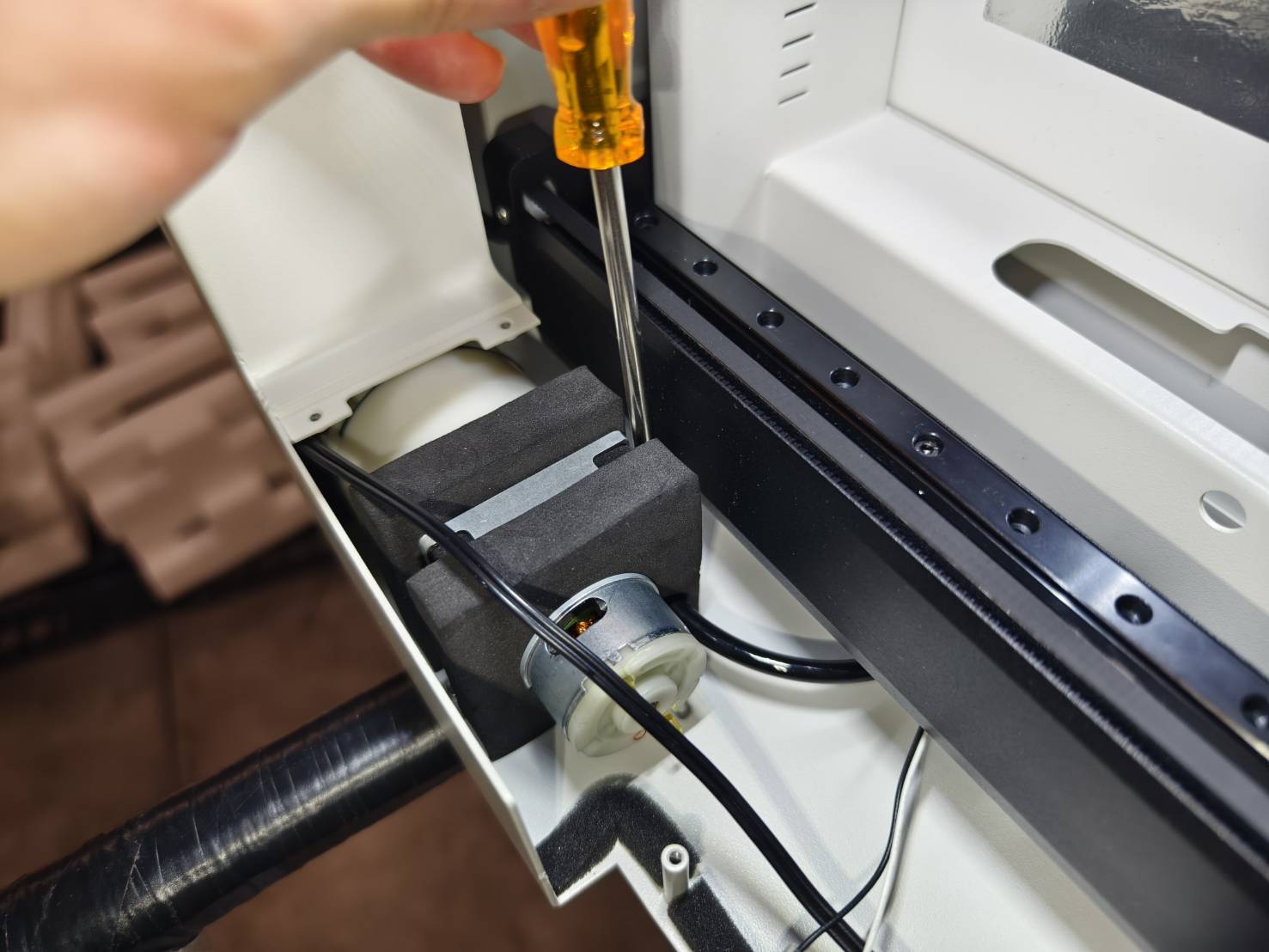

Utilitzeu unes pinces per col·locar la femella al pern i cargoleu-la fermament amb un tornavís de clau de got.
Feu el mateix a tots dos costats.
Pas 18
Torneu a col·locar la màquina a la seva posició original.
Nota:
La substitució de la bomba d'aire finalitza en aquest pas.
Si no cal substituir el cable de la bomba d'aire, passeu directament al Pas 23 i connecteu directament el cable de 2 pins.
Pas 19

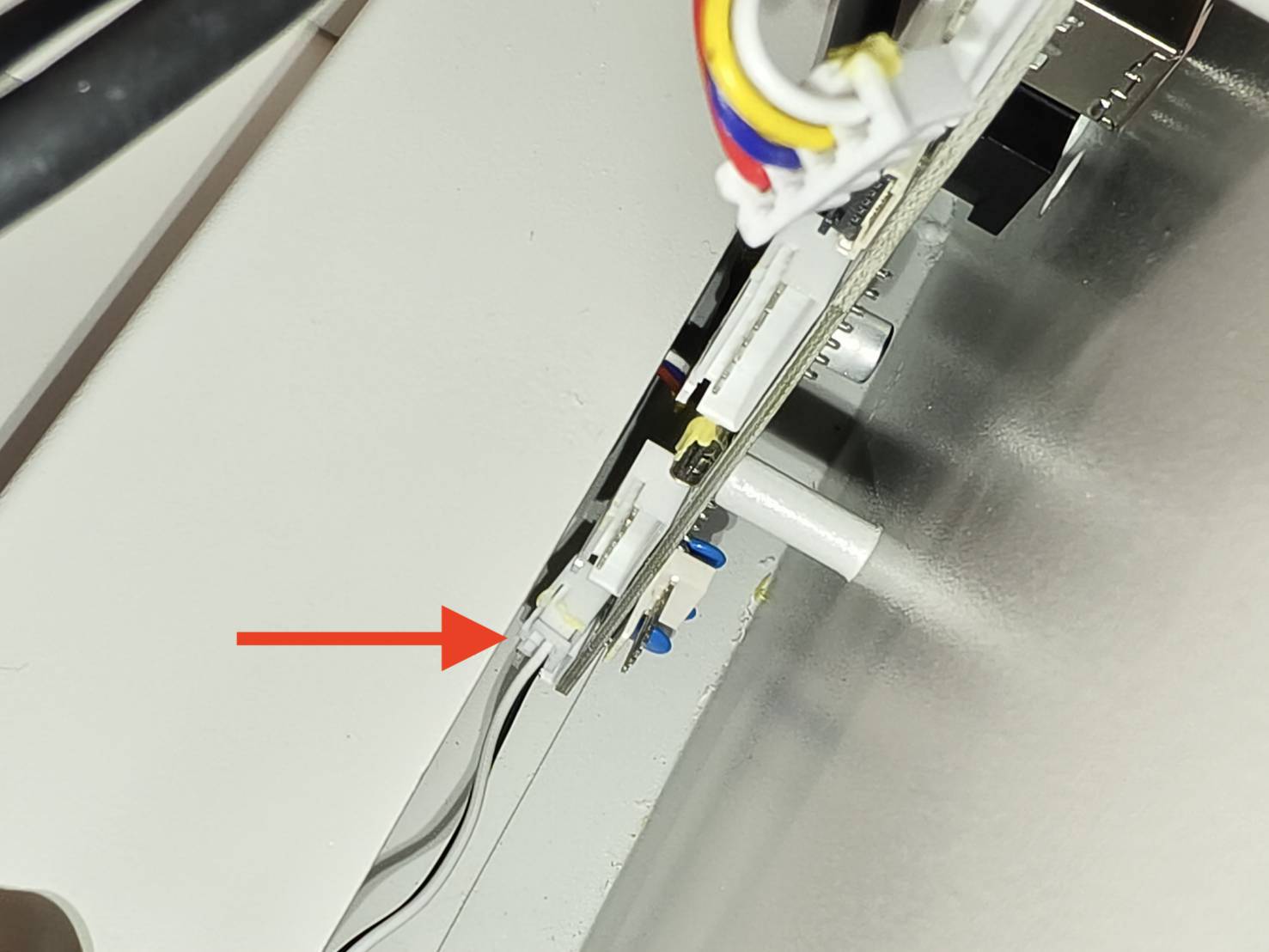

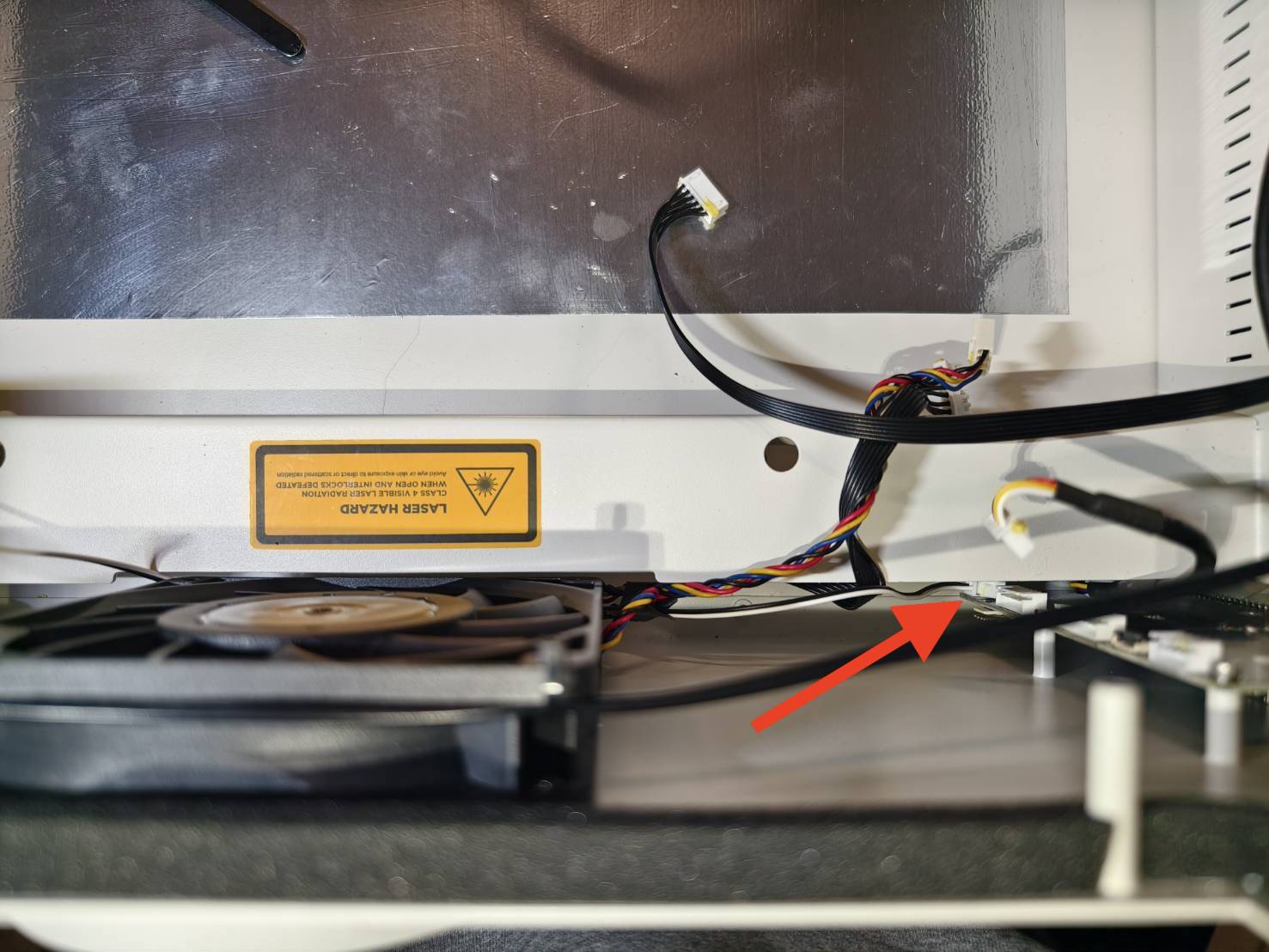

Desconnecteu el cable de 2 pins de la bomba d'aire de la placa base a la part inferior.
Pas 20

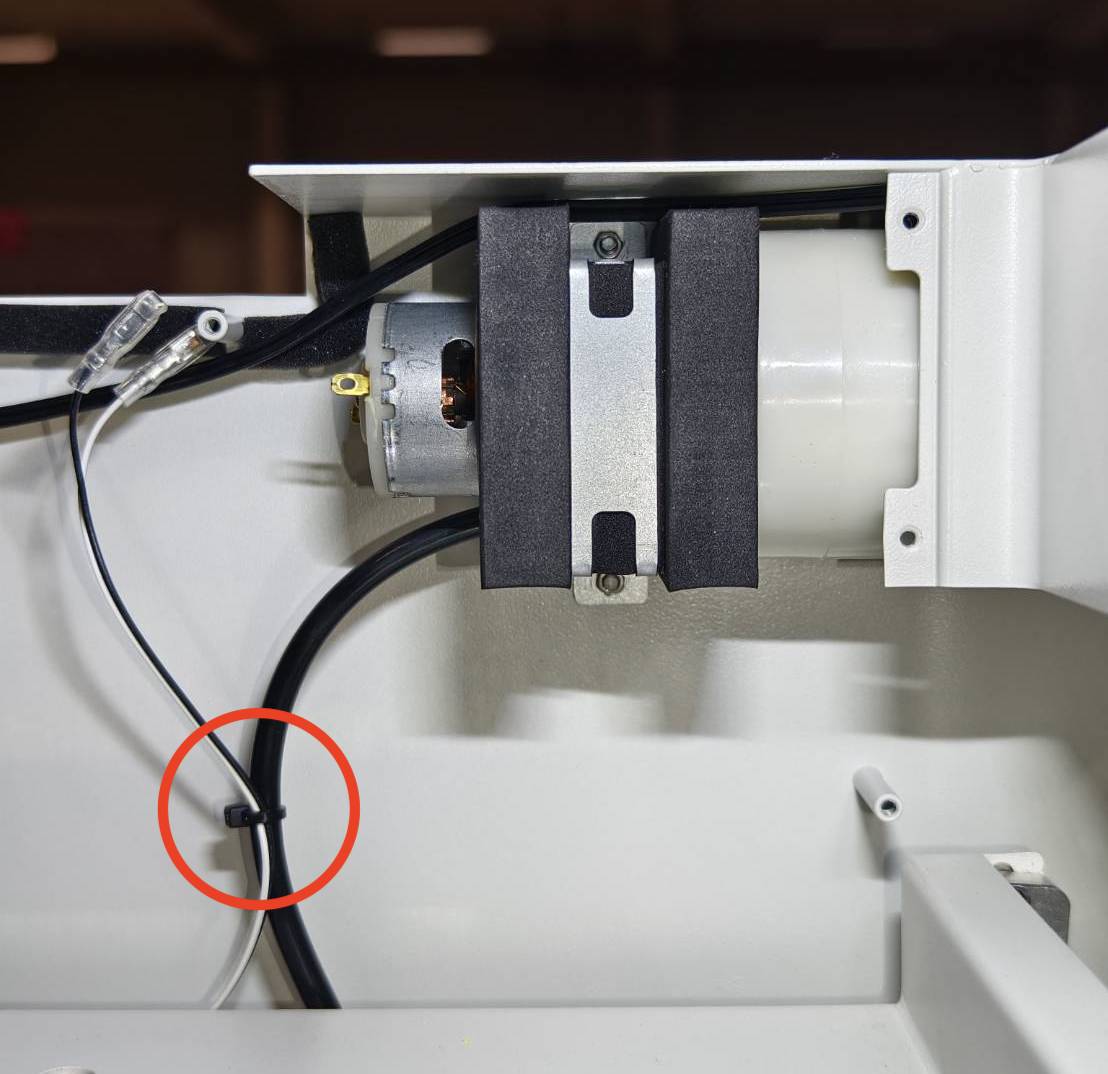

Talleu la brida que subjecta la mànega d'aire i el cable de la bomba d'aire.
Pas 21

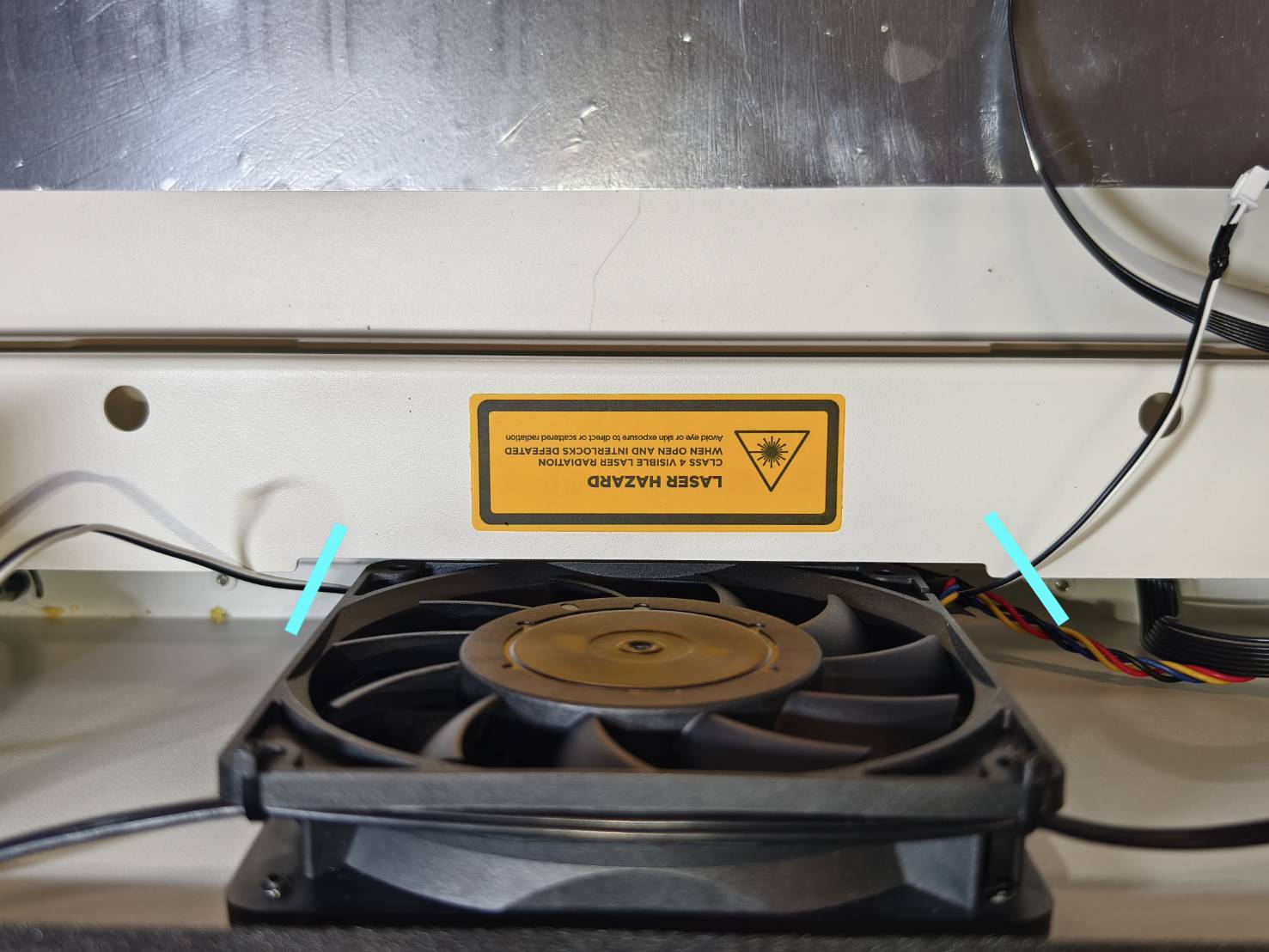

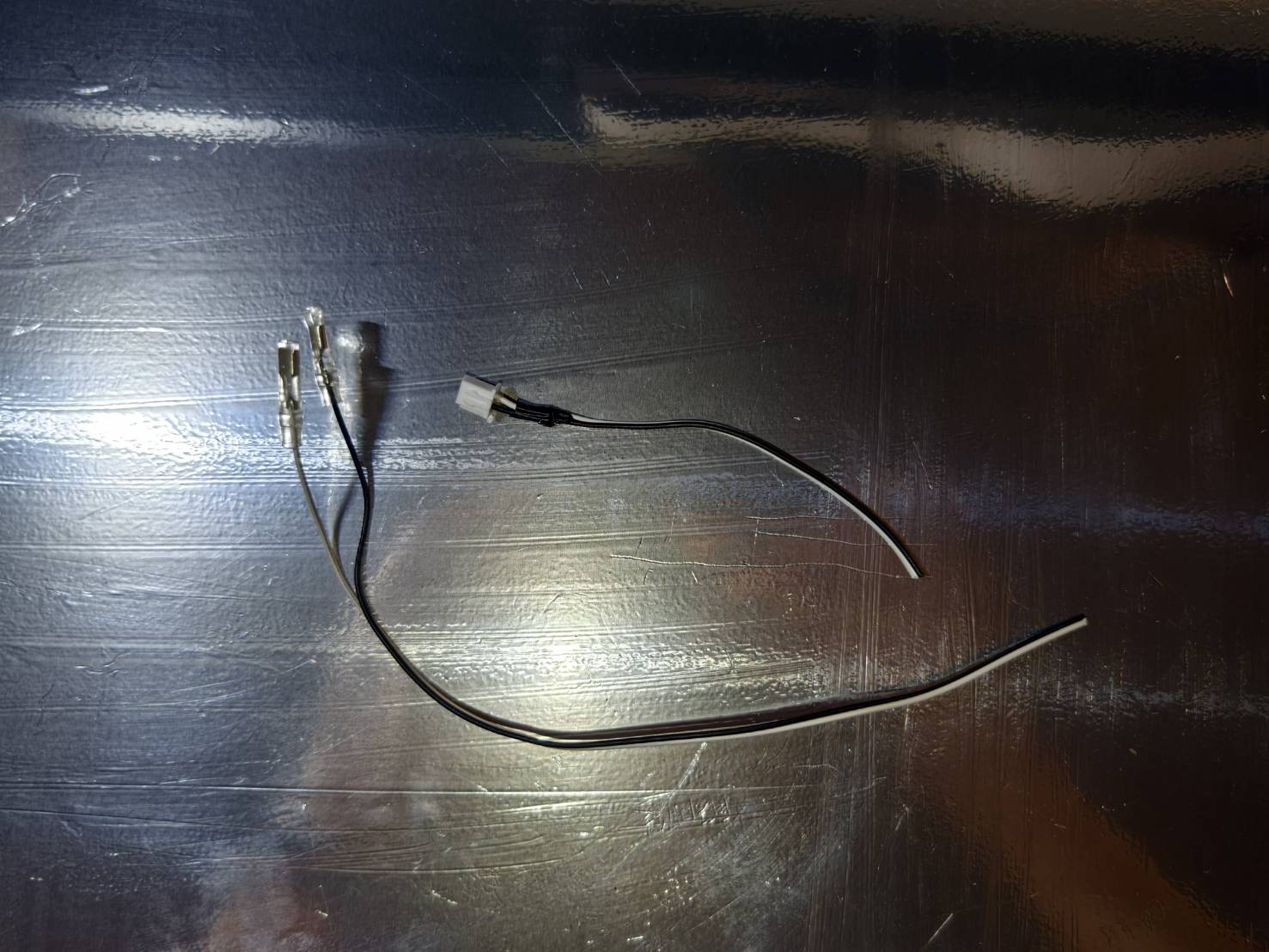

Talleu els cables a ambdós costats del ventilador, com es mostra a la imatge. Els cables tallats es poden descartar.
Pas 22
Connecteu el nou cable a la placa base.
El cable haurà de passar per sota del ventilador cap a la placa base.
Pas 23

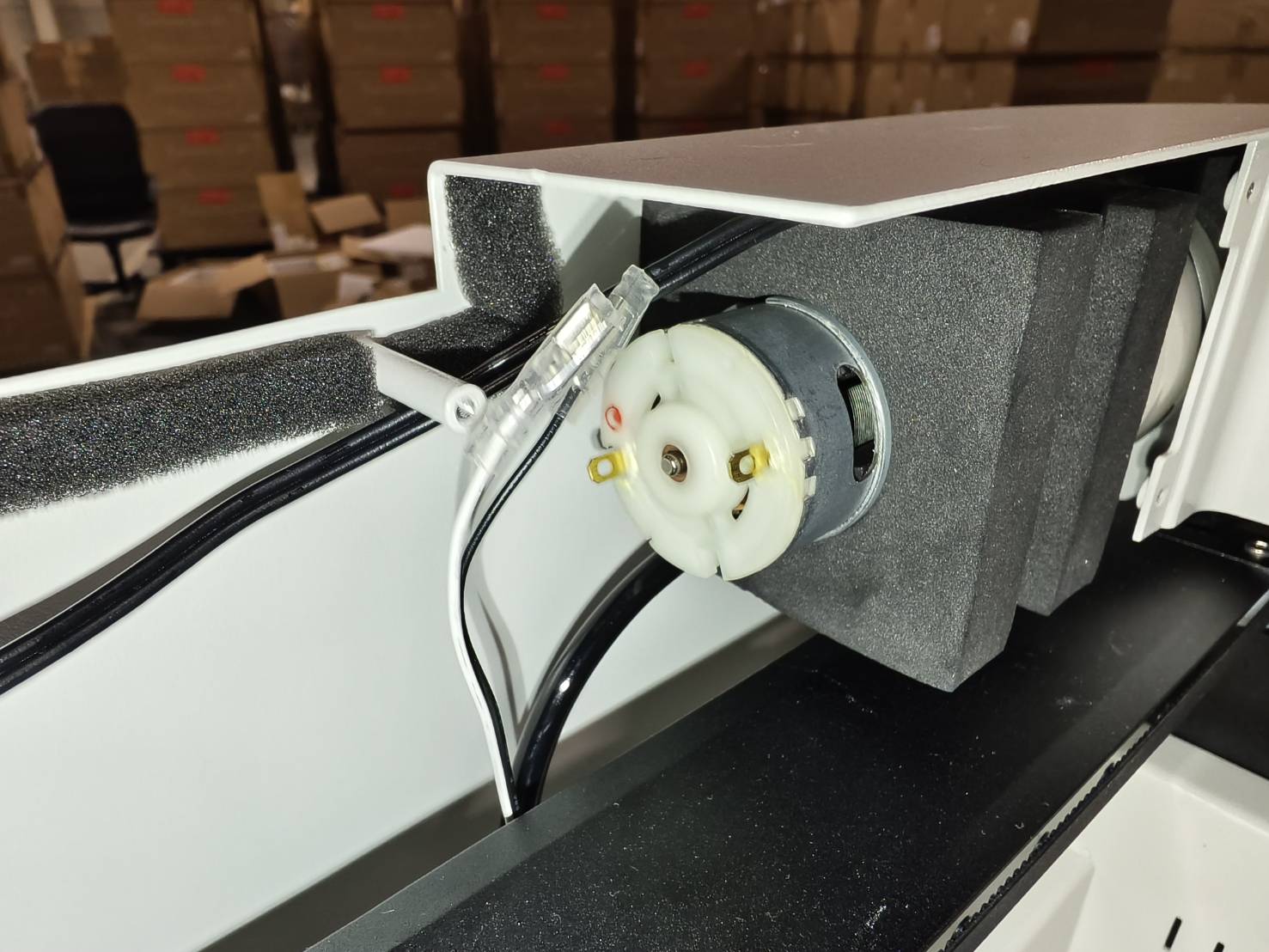

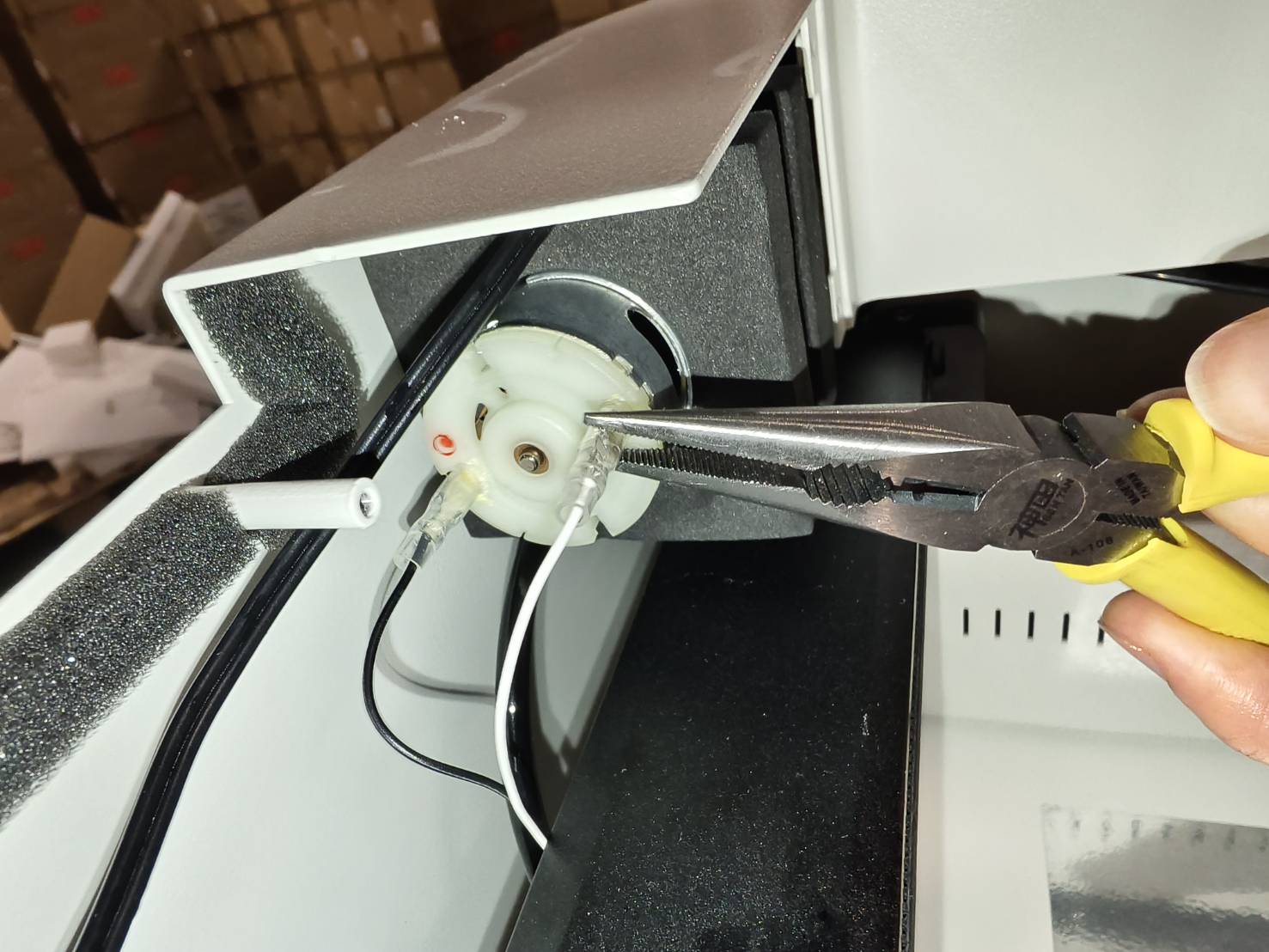

Connecteu els cables a la bomba d'aire i utilitzeu unes alicates per prémer els terminals.
(El cable negre es connectarà a la marca vermella de la bomba.)
Pas 24
Fixeu els cables del cable de la bomba d'aire amb el cable fixat a la part superior del ventilador mitjançant una brida o cinta adhesiva.
Nota: Si el vostre cable no necessita ser substituït, salteu aquest pas i aneu directament al Pas 25.

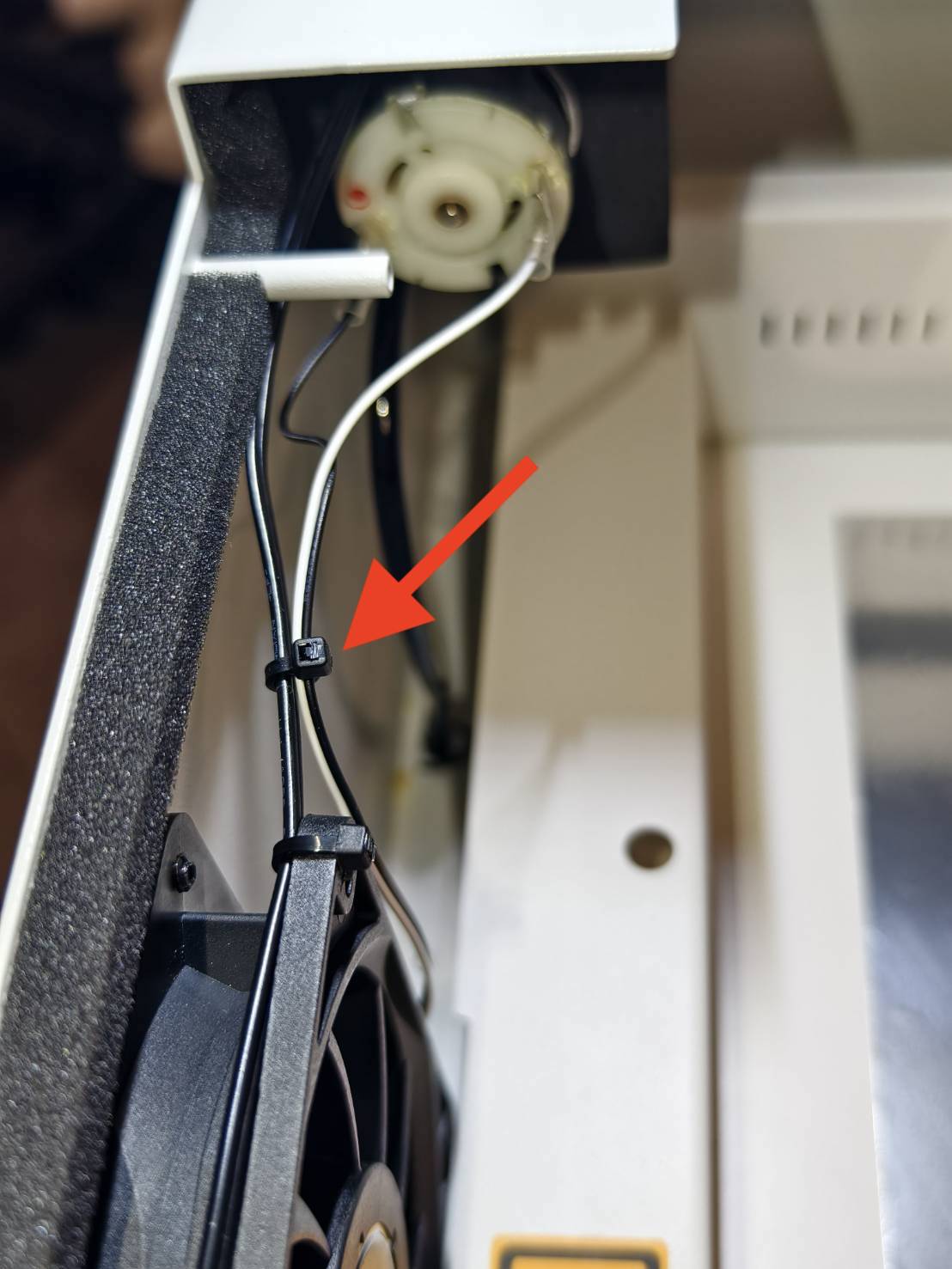

Exemple de brida

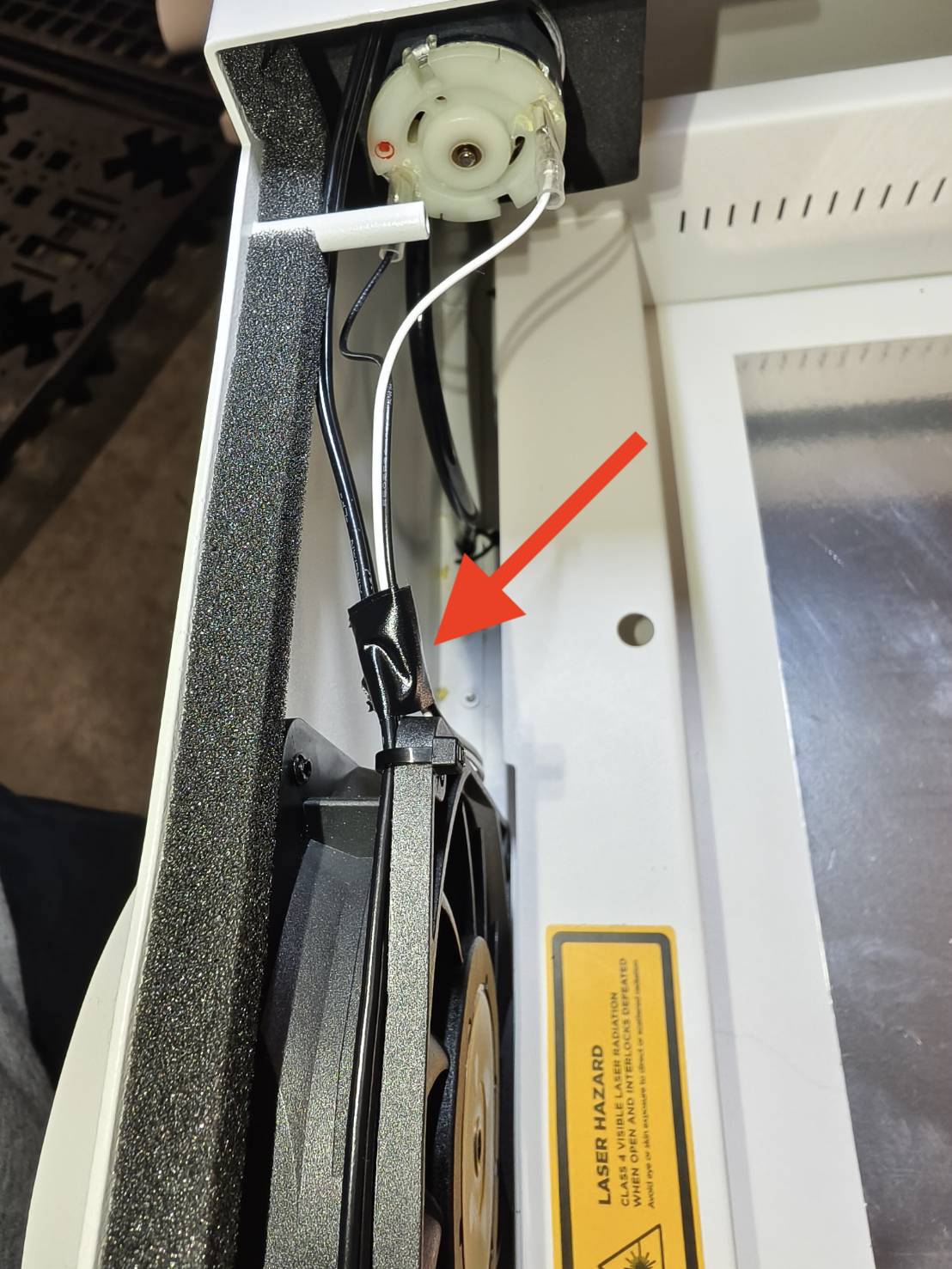

Exemple de cinta adhesiva
Pas 25
Torneu a connectar els cables.
Assegureu-vos que la marca blanca del cable USB-C estigui orientada cap a l'àrea de treball, com es mostra a la imatge següent.
(Unes pinces poden ser útils en aquest pas)
Pas 26
Col·loqueu la placa i la coberta de la porta a la part superior. Deixeu un espai per poder-hi accedir amb les mans.
Pas 27
Inseriu el cable de la càmera a la placa base.
Tingueu en compte que la superfície metàl·lica del cable de la càmera ha d'estar orientada cap a la placa base.
La superfície metàl·lica del cable de la càmera:
La superfície metàl·lica ha d'estar orientada cap a la placa base:
Inseriu el cable:
Fixeu el clip:
Pas 28
Inseriu el cable del motor.
Pas 29
Empenyeu la placa cap enrere i cargoleu els cargols. (Cargol T8 x 8 unitats)
Pas 30
Atès que els passos anteriors han implicat moure la coberta de la porta i la càmera, realitzeu el calibratge de la càmera com a pas final abans de reprendre l'ús de la màquina.
Podeu consultar aquesta pàgina: Calibratge de la càmera.
