Ador - Guia de substitució del ventilador d'extracció

Eines:

• Tornavís Phillips
• Tornavís Torx T8
• Alicates de tall diagonal o tenalles
• Brides o cinta adhesiva
• Pinces (opcional)

Pas 1:

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2:

Desenrosqueu aquests cargols de la placa. Cargol T8 x 8 unitats (La placa i la coberta de la porta estan connectades.)

Pas 3:

Desplaceu lleugerament cap endavant la placa i la coberta de la porta.

Pas 4:

Desconnecteu el cable del motor. Serà més fàcil retirar el cable de la càmera després de desconnectar aquest cable.

Pas 5:

Desconnecteu el cable de la càmera.
Tingueu en compte que hi ha un clip que fixa el cable. Obriu el clip per desconnectar el cable de la càmera.
(Les pinces poden ser útils en aquest pas)

Clip de fixació:

Pinça de bloqueig oberta:

Desconnecteu el cable:

Pas 6:

Retireu la placa i la coberta de la porta.

Pas 7:

Desconnecteu els altres quatre cables i deixeu connectat el cable de 2 pins de la part inferior.
(Les pinces poden ser útils en aquest pas)

Pas 8:

Talleu aquestes brides amb unes alicates o un tallafilferros.

Pas 9:

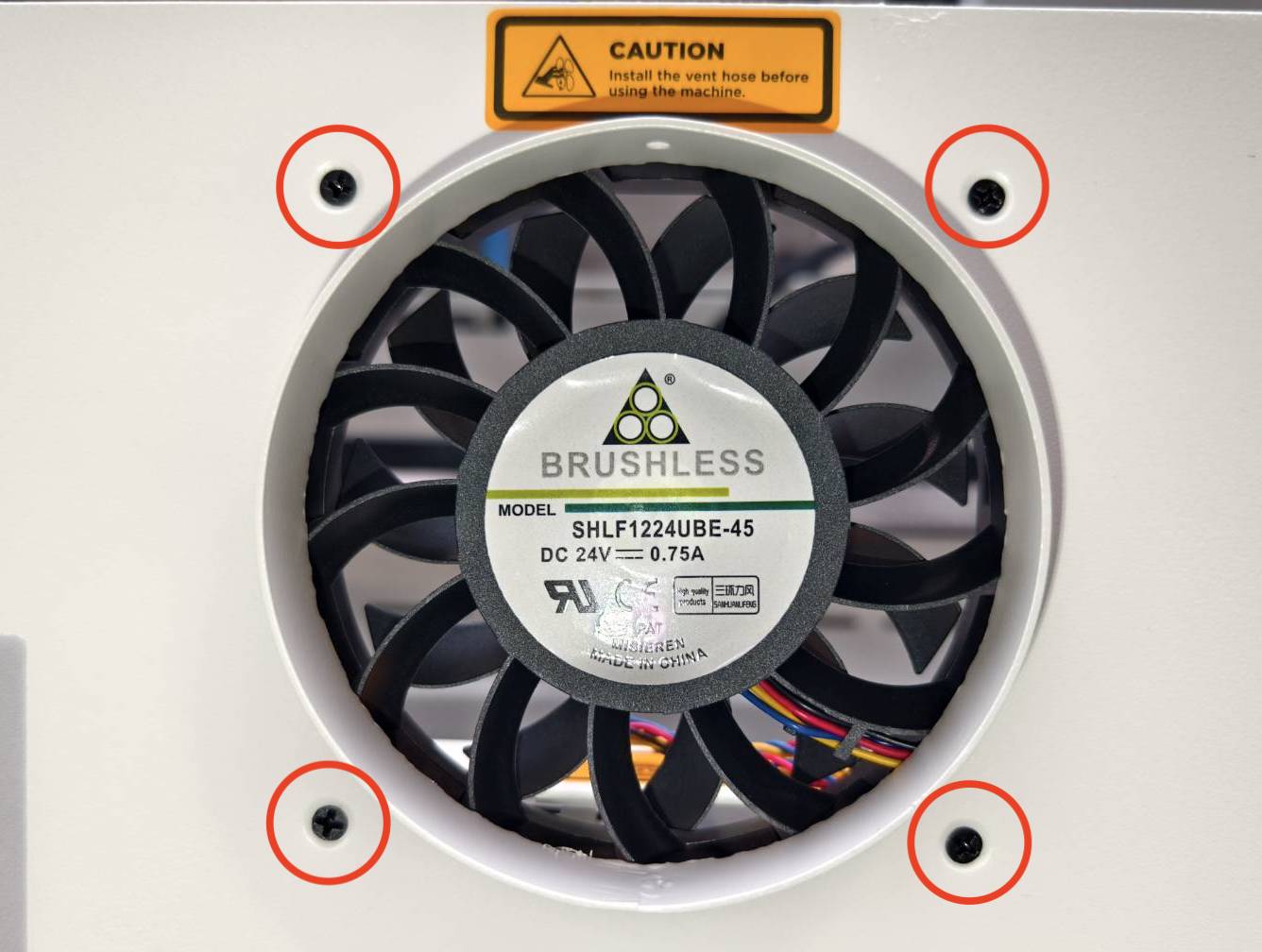

Desmunteu el ventilador desenroscant aquests quatre cargols amb un tornavís Phillips.

Pas 10:

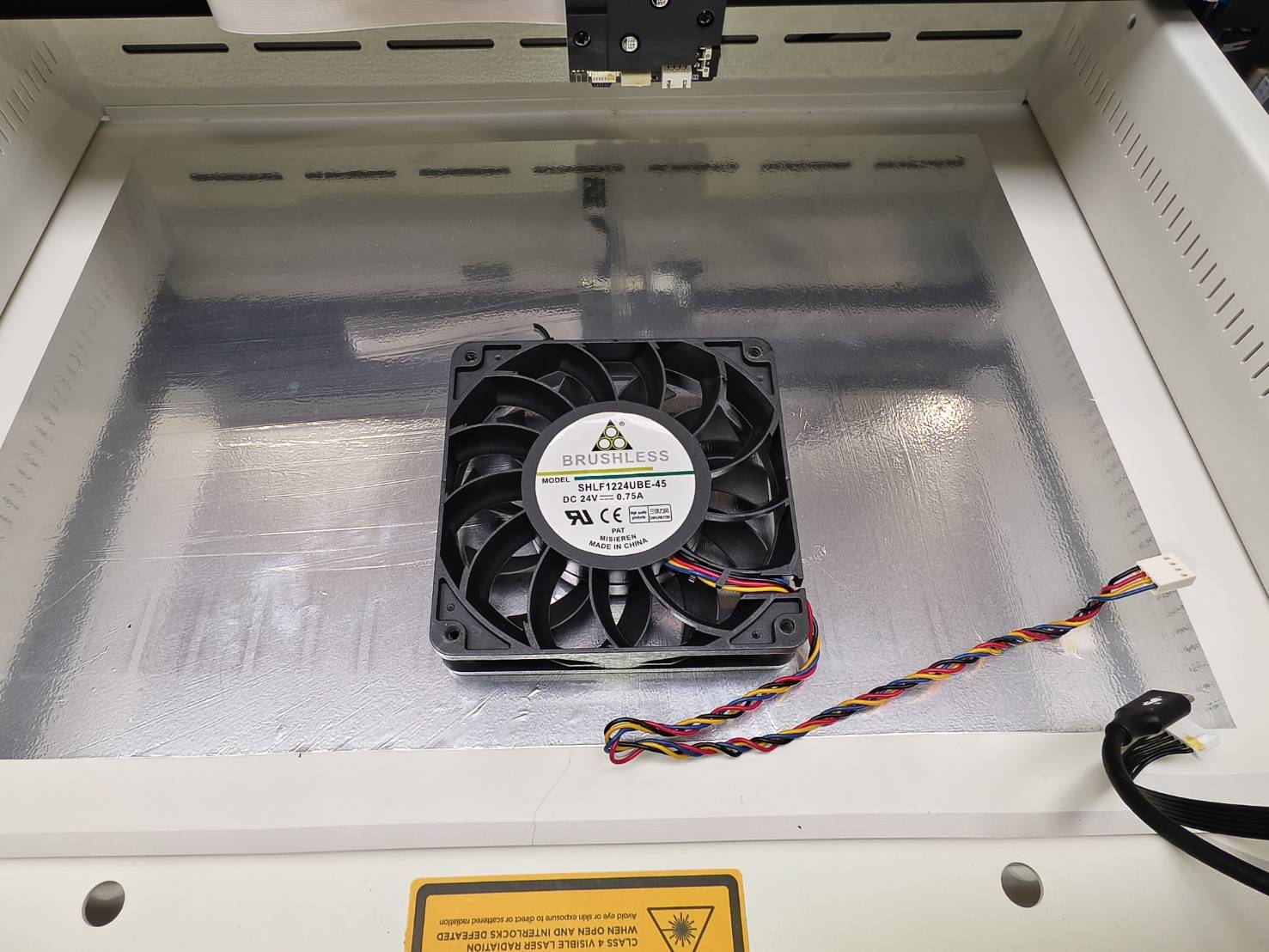

Un cop desmuntat el ventilador, talleu amb cura les brides de la part inferior. Després de tallar-les, podreu retirar completament el ventilador.

Pas 11:

Agafeu el nou ventilador i lligueu el cable de 2 pins que encara està connectat juntament amb el cable del ventilador, tal com es mostra a la imatge següent. Assegureu-vos que el costat del cable quedi a la part inferior del ventilador.
Cal escurçar la longitud del cable del ventilador doblegant-lo. És acceptable utilitzar brides o cinta adhesiva per lligar els cables.

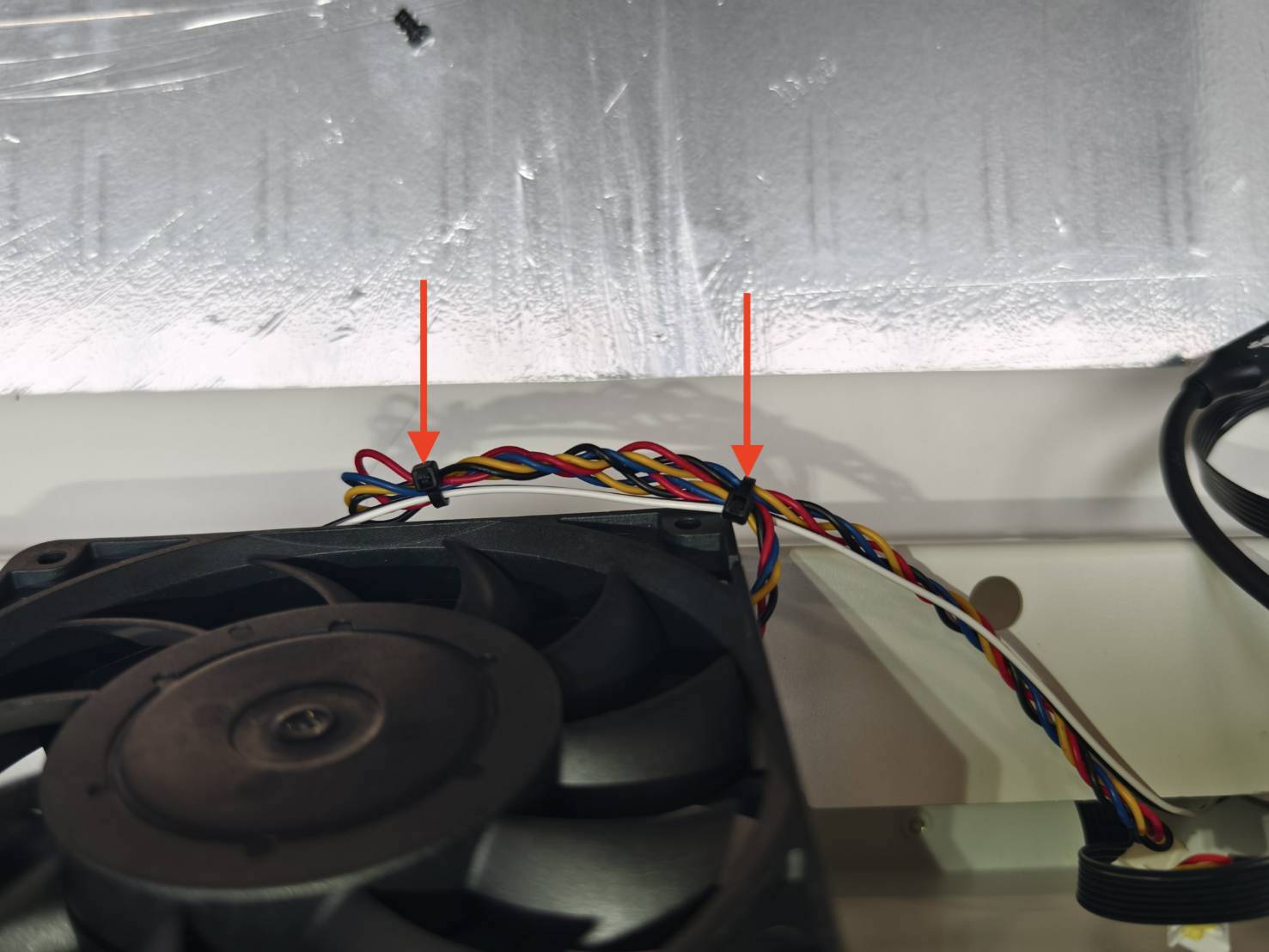

Exemple amb brida:

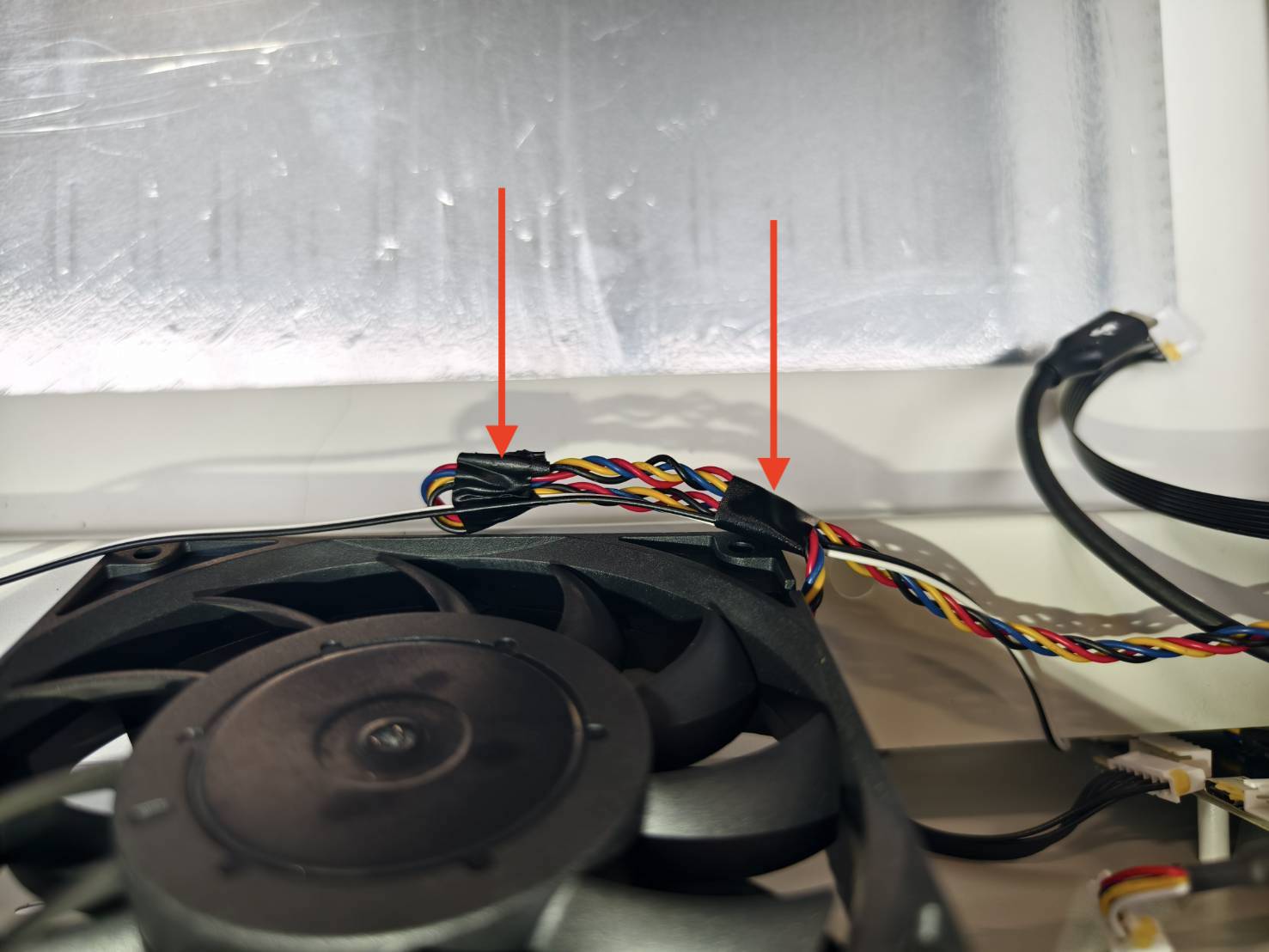

Exemple amb cinta adhesiva:

Pas 12:

Fixeu el nou ventilador a la màquina cargolant els quatre cargols.
Assegureu-vos que els cables lligats quedin col·locats sota el ventilador.

Pas 13:

Torneu a connectar els cables.
Assegureu-vos que la marca blanca del cable USB-C estigui orientada cap a l'àrea de treball, com es mostra a la imatge següent.
(Les pinces poden ser útils en aquest pas)

Pas 14:

Fixeu el cable a la part superior del ventilador amb brides o cinta adhesiva.

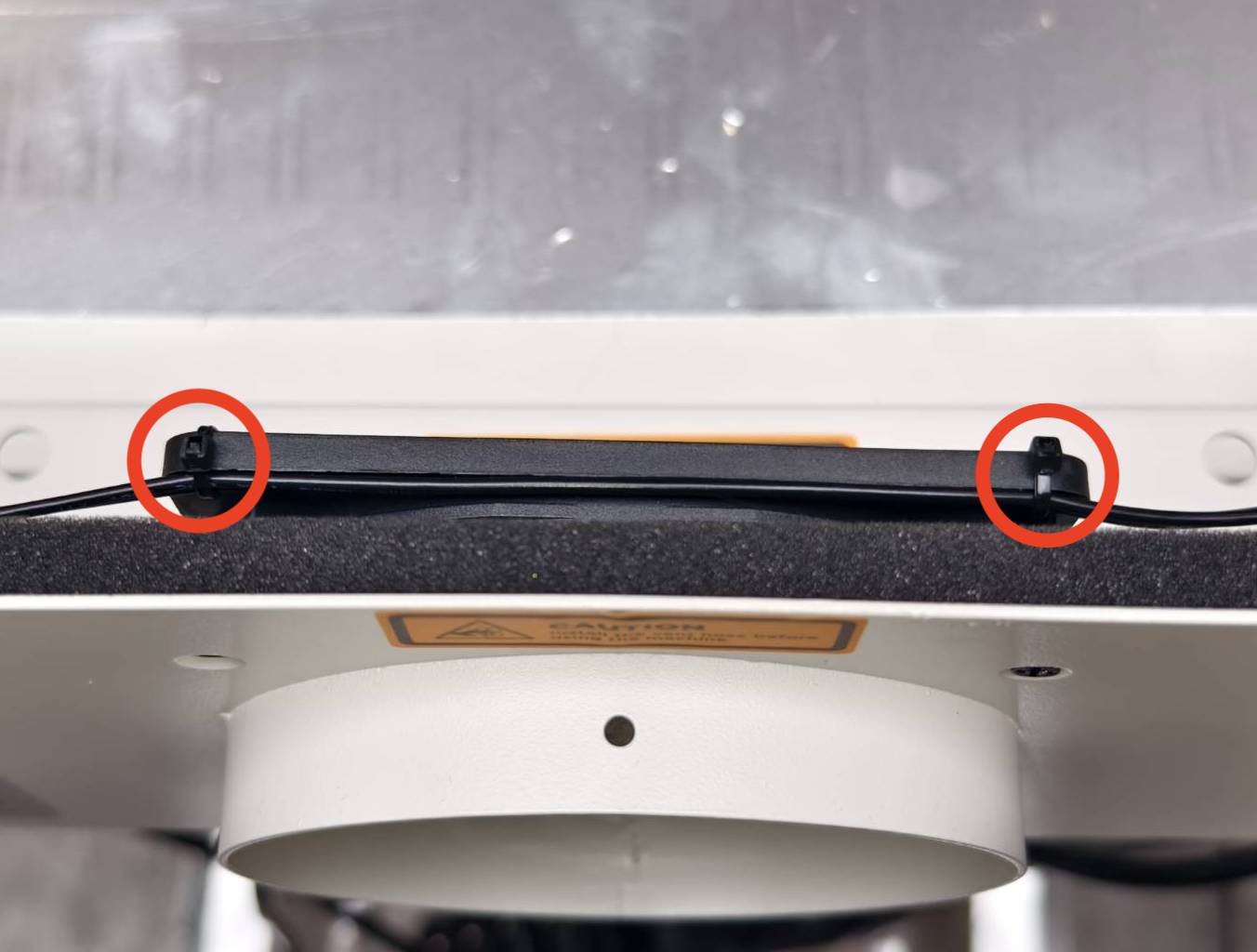

Exemple amb brida:

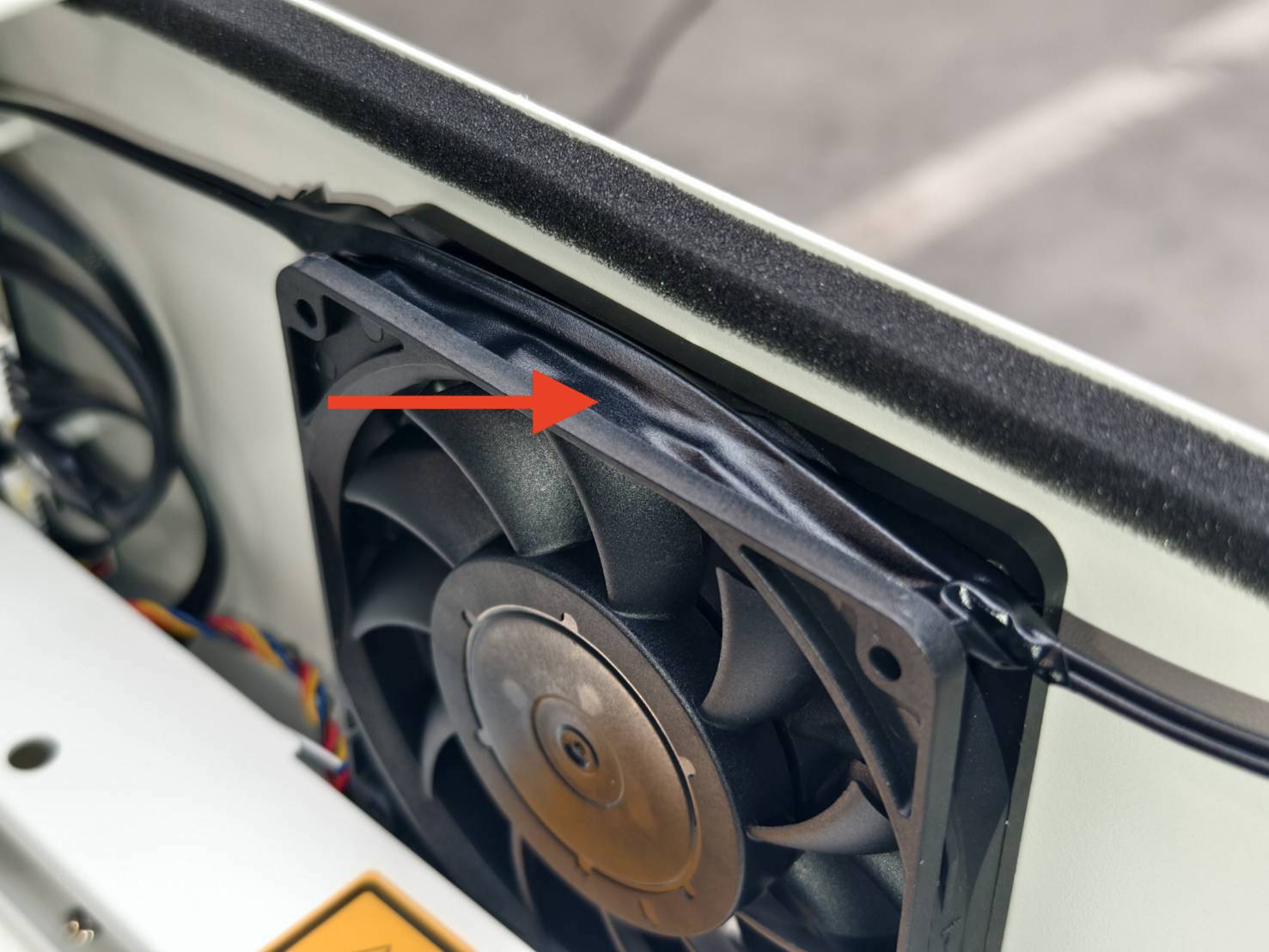

Exemple amb cinta adhesiva:

Pas 15:

Col·loqueu la placa i la tapa superior a la part de dalt. Deixeu prou espai per poder-hi accedir amb les mans.

Pas 16:

Connecteu el cable de la càmera a la placa base.
Tingueu en compte que la superfície metàl·lica del cable de la càmera ha d'estar orientada cap a la placa base.

La superfície metàl·lica del cable de la càmera:


La superfície metàl·lica ha d'estar orientada cap a la placa base:

Inseriu el cable:

Tanqueu el clip:

Pas 17 - Connecteu el cable del motor:

Pas 18:

Torneu a col·locar la placa i cargoleu els cargols. (Cargol T8 x 8 unitats)

Pas 19

Atès que els passos anteriors han implicat moure la coberta de la porta i la càmera, realitzeu el calibratge de la càmera com a pas final abans de reprendre l'ús de la màquina.
Podeu consultar aquesta pàgina: Calibratge de la càmera.

#Fi
