Ador - Udskiftning af X-aksens motor – FLUX Help Center

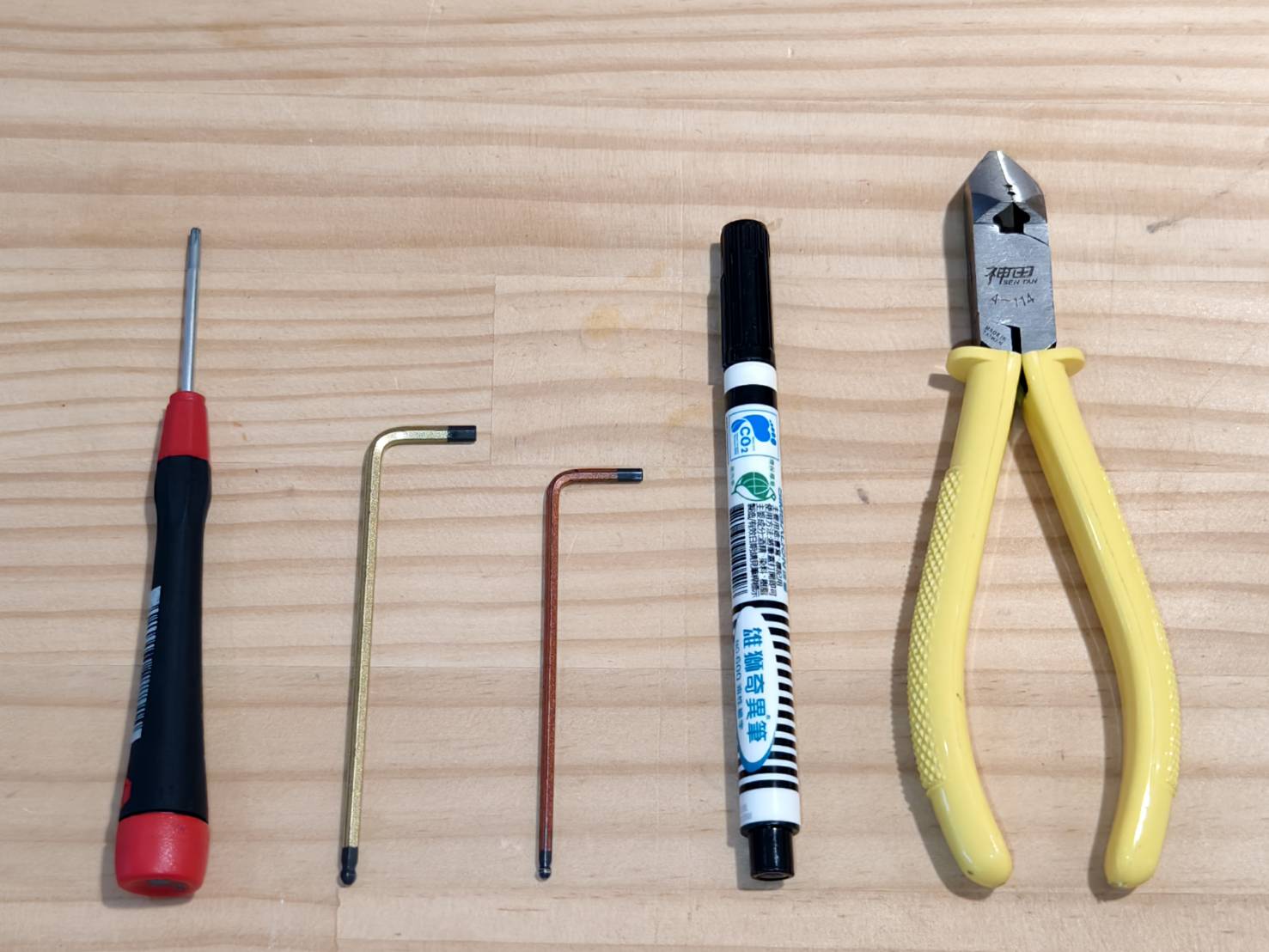

Værktøjer

1	Torx T8 skruetrækker
2	3 mm unbrakonøgle
3	2,5 mm unbrakonøgle
4	Tuschpen
5	Bidetang

Trin 1

Fjern laser- eller printmodulet, hvis du har installeret et.

Trin 2

Brug en unbrakonøgle til at fjerne remspænderen på X-aksens rem.

Trin 3

Når du står foran maskinens betjeningspanel, skal du frakoble X-aksens motorkabel på venstre side.

Trin 4

Sluk for maskinen, tag strømkablet ud, og vend maskinen om.

Trin 5

Markér gummifoden og skruen tæt på USB-porten.
Formålet med markeringen er, at denne fods skrue er kortere end de andre og skal placeres i samme position.

Trin 6

Fjern disse bundskruer.
(T8 skrue x 6 stk. & 3 mm unbrakonøgle skrue x 4 stk.)

Trin 7

Vend maskinen om og fjern sideskruerne (T8 skrue x 2 stk.)

Trin 8

Markér skruehullerne på begge sider med en pen.
Formålet er at huske, at de markerede sider skal vende mod arbejdsområdet ved samling.

Trin 9

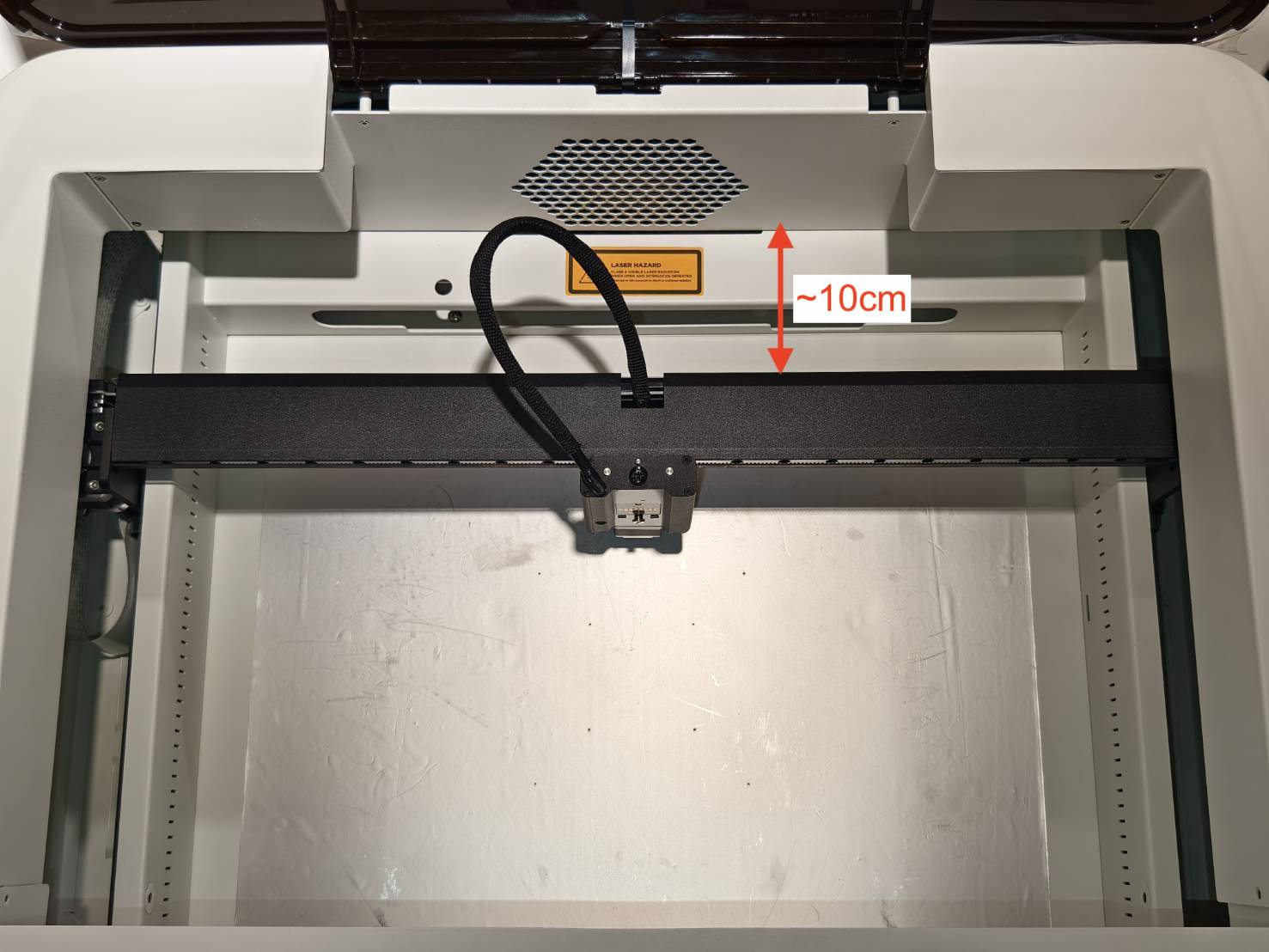

Flyt modulsædet til en position cirka 10 cm fra rammen.
(Formålet er at undgå blokering af X-aksens portal. Hvis den er helt tilbage, vil den låse efter løft, og X-aksens motor kan ikke nås. Hvis den er i midten, kan Y-aksens 38-pins kabel blive beskadiget)

Trin 10

Løft den øverste ramme med begge hænder og placer den på støttebenene.
(Pas på ikke at få ledningerne i klemme mellem rammerne.)

Eksempel på ramme placeret på støtteben:

Eksempel på løftevideo (Videoen er optaget inde i maskinen):

Trin 11

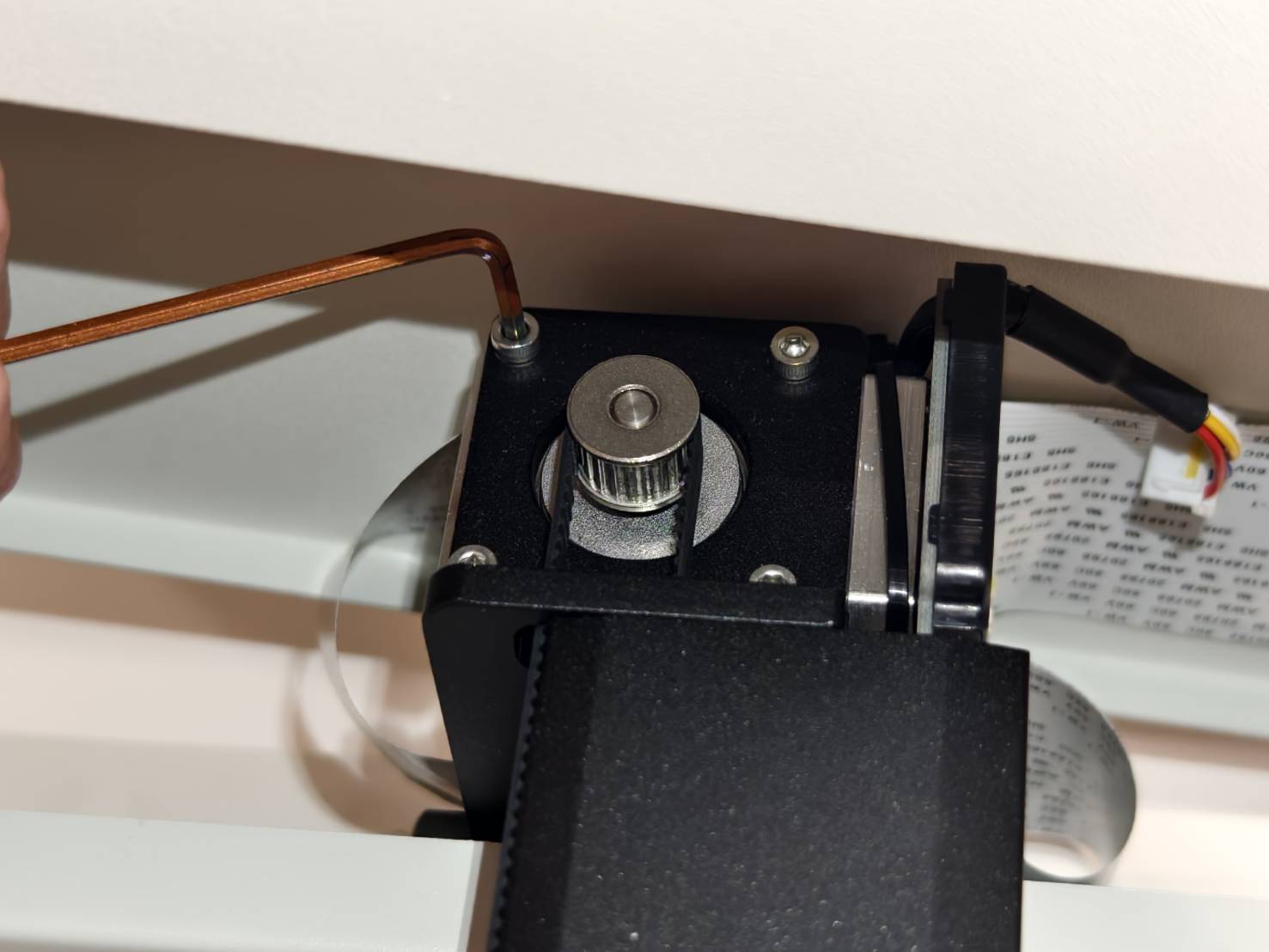

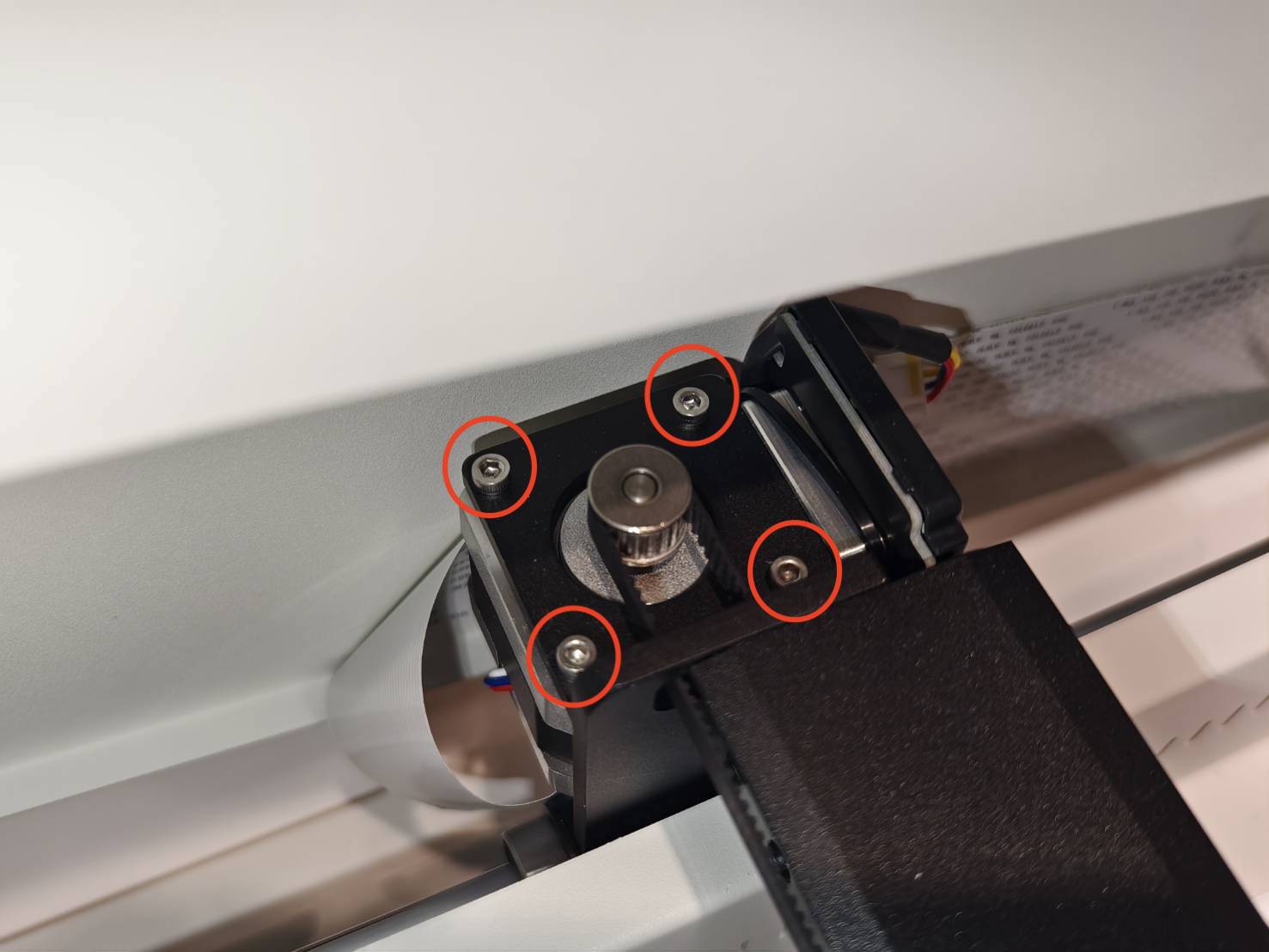

Løsn X-aksemotoren ved at fjerne disse fire skruer med en 2,5 mm unbrakonøgle.

Trin 12

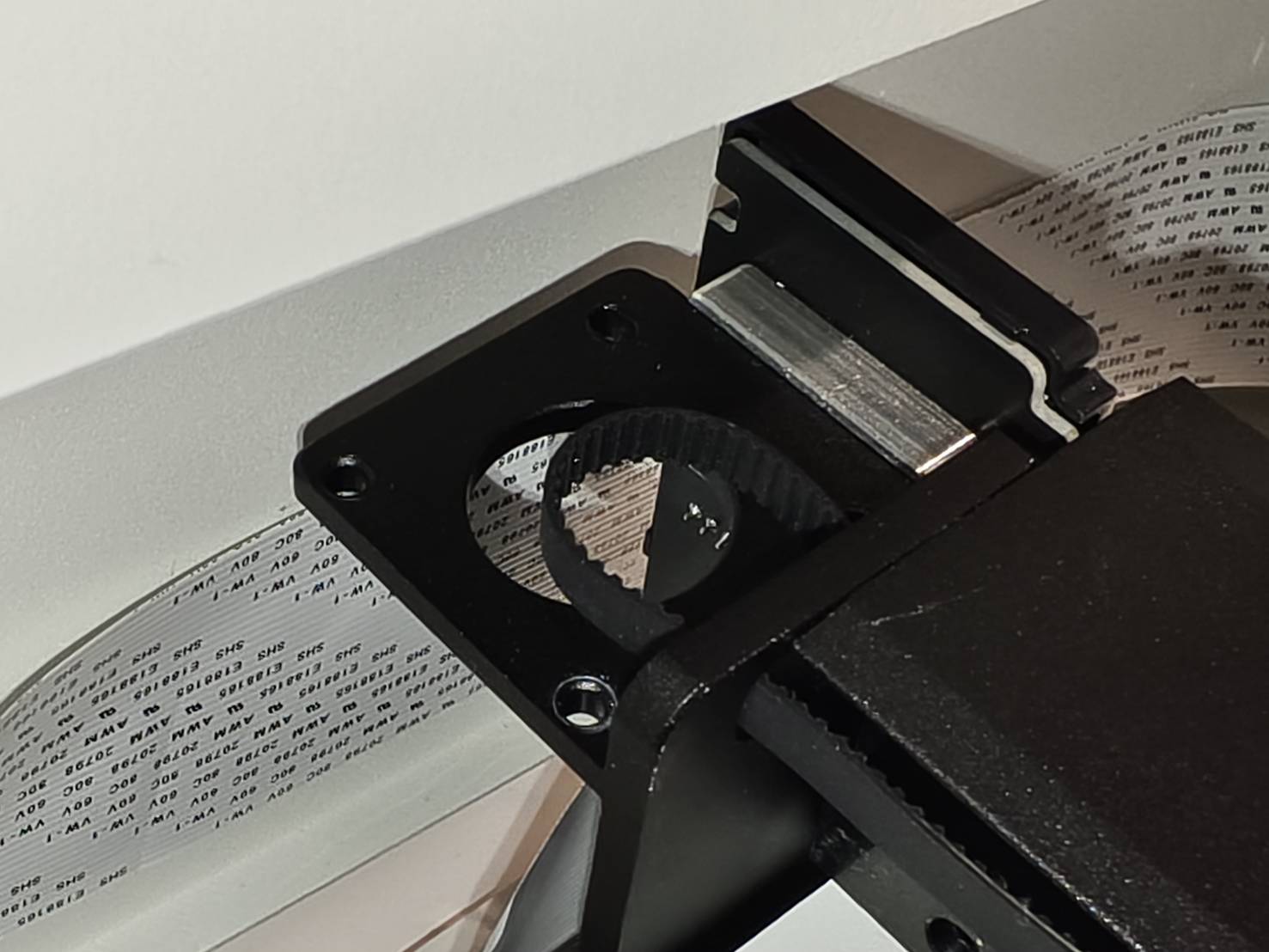

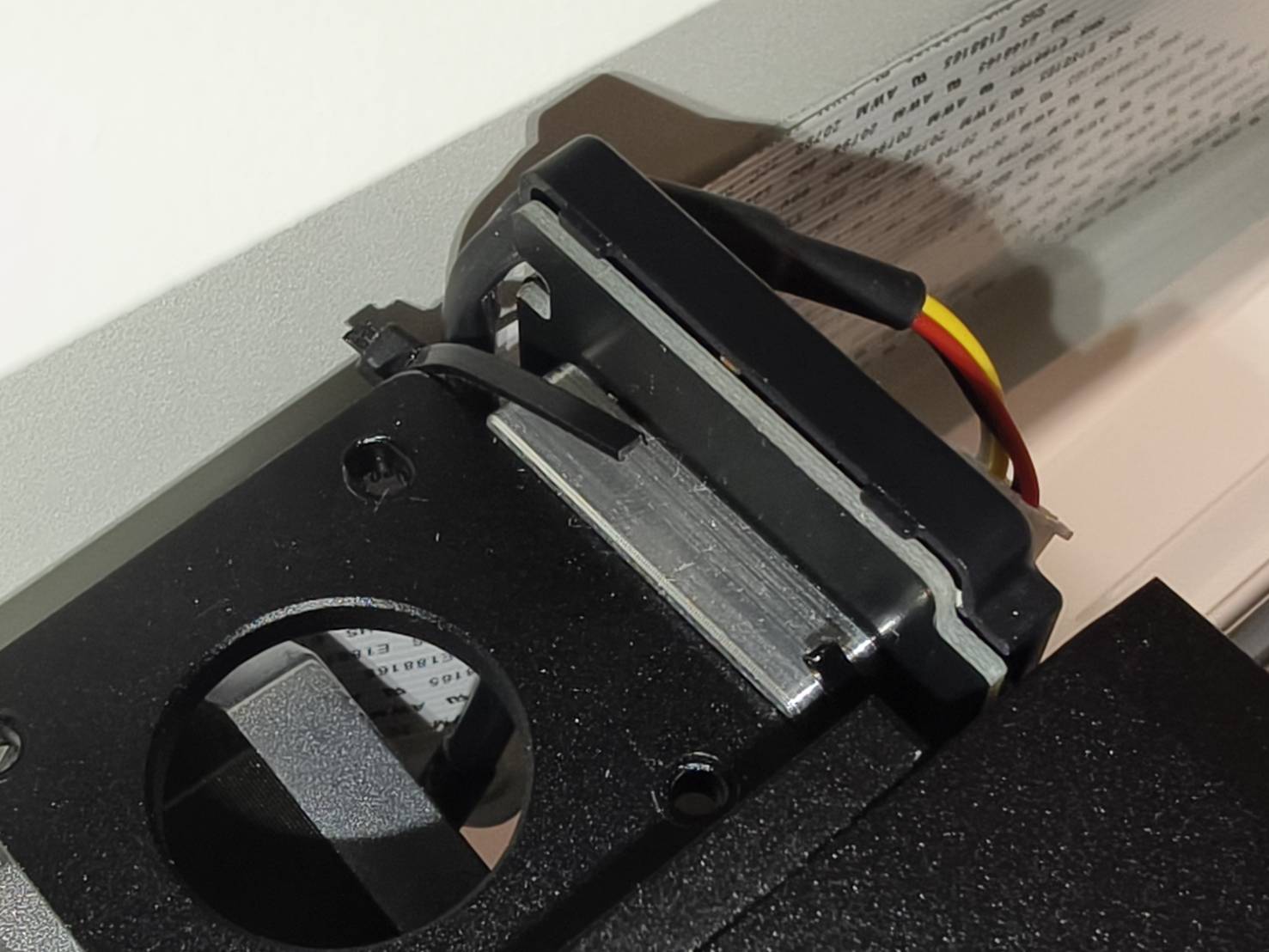

Klip kabelbinderen over, så motoren kan fjernes.

Trin 13

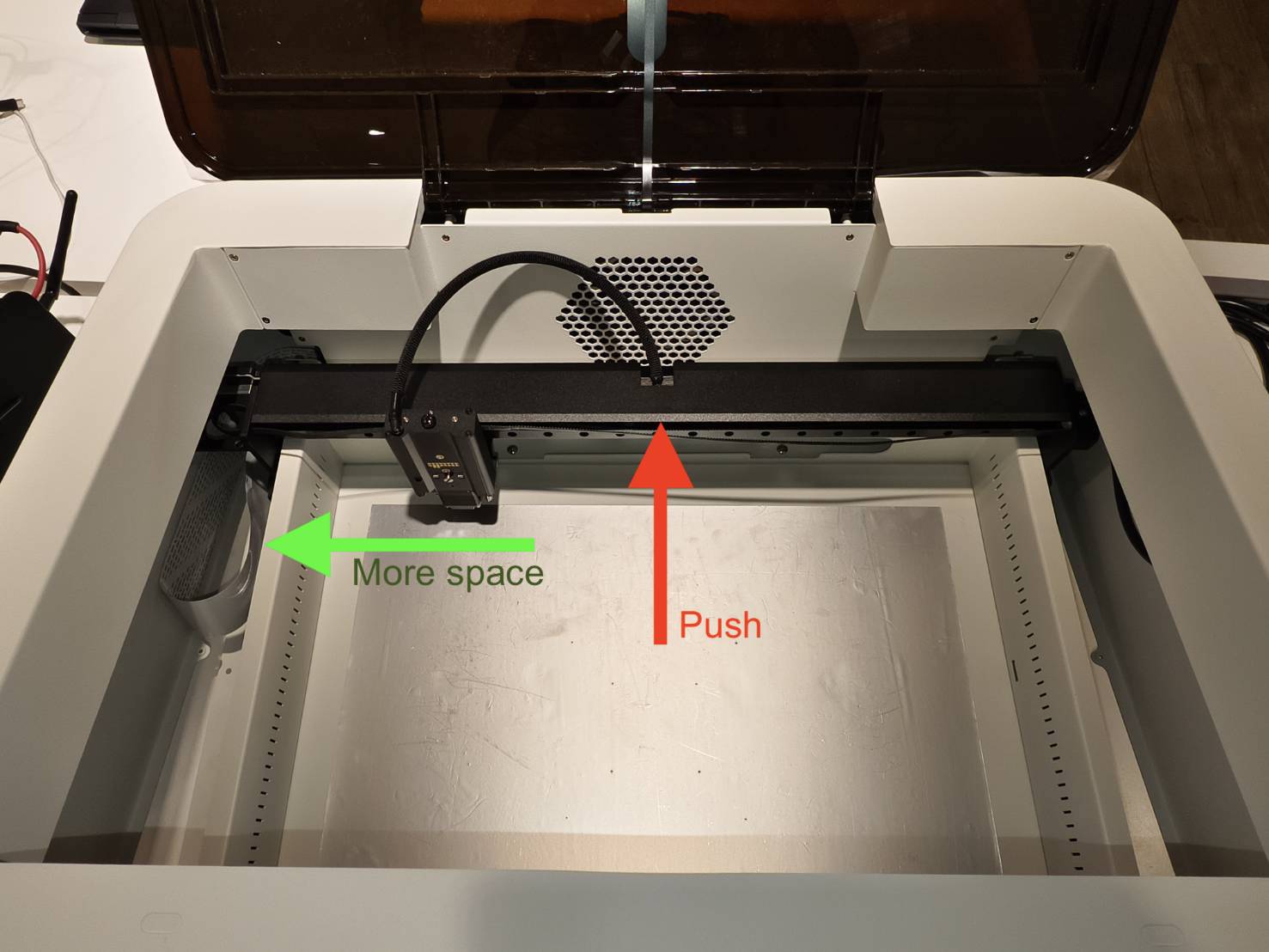

Skub forsigtigt X-aksen bagud. Dette vil give mere plads på venstre side.

Trin 14

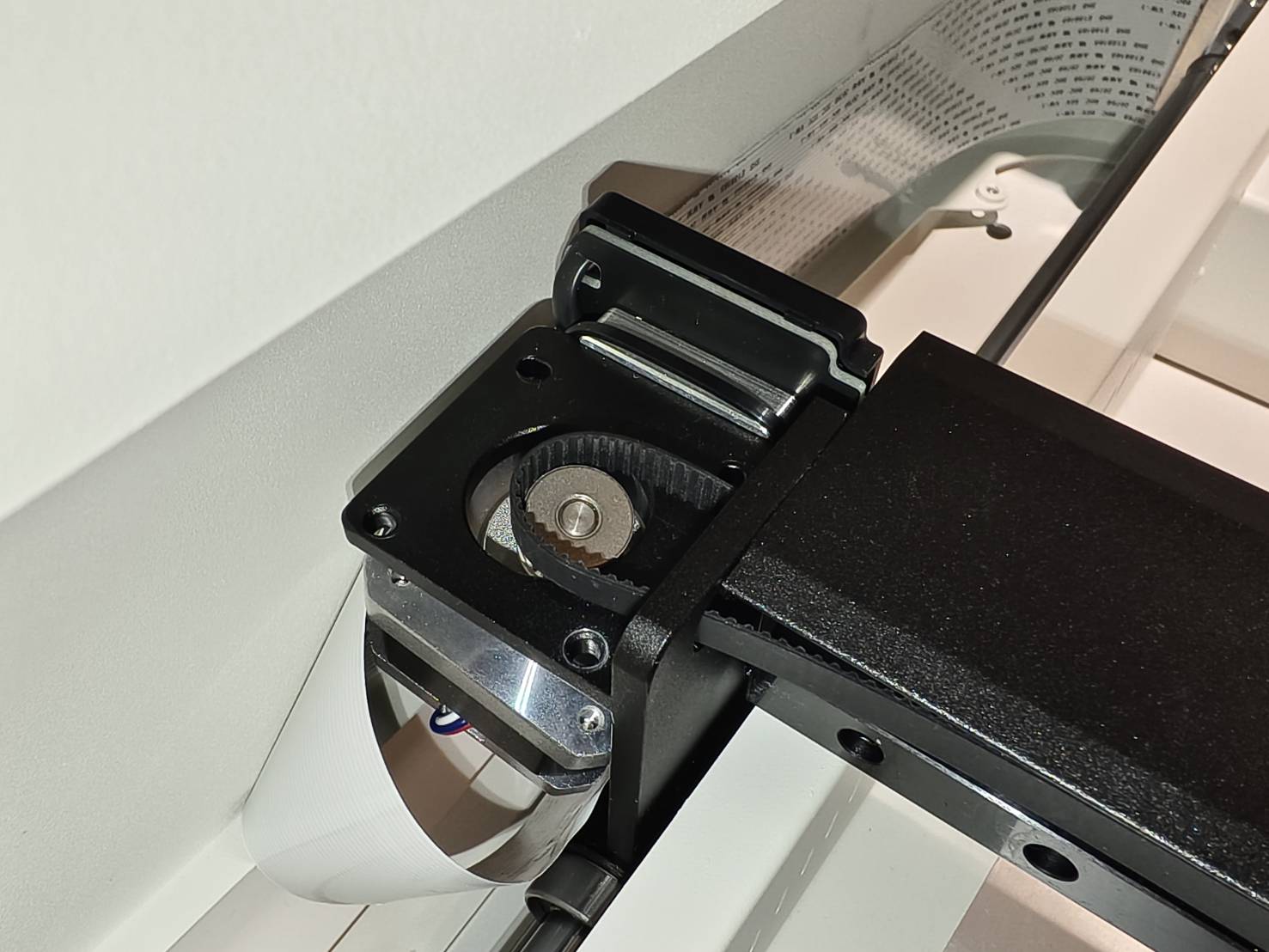

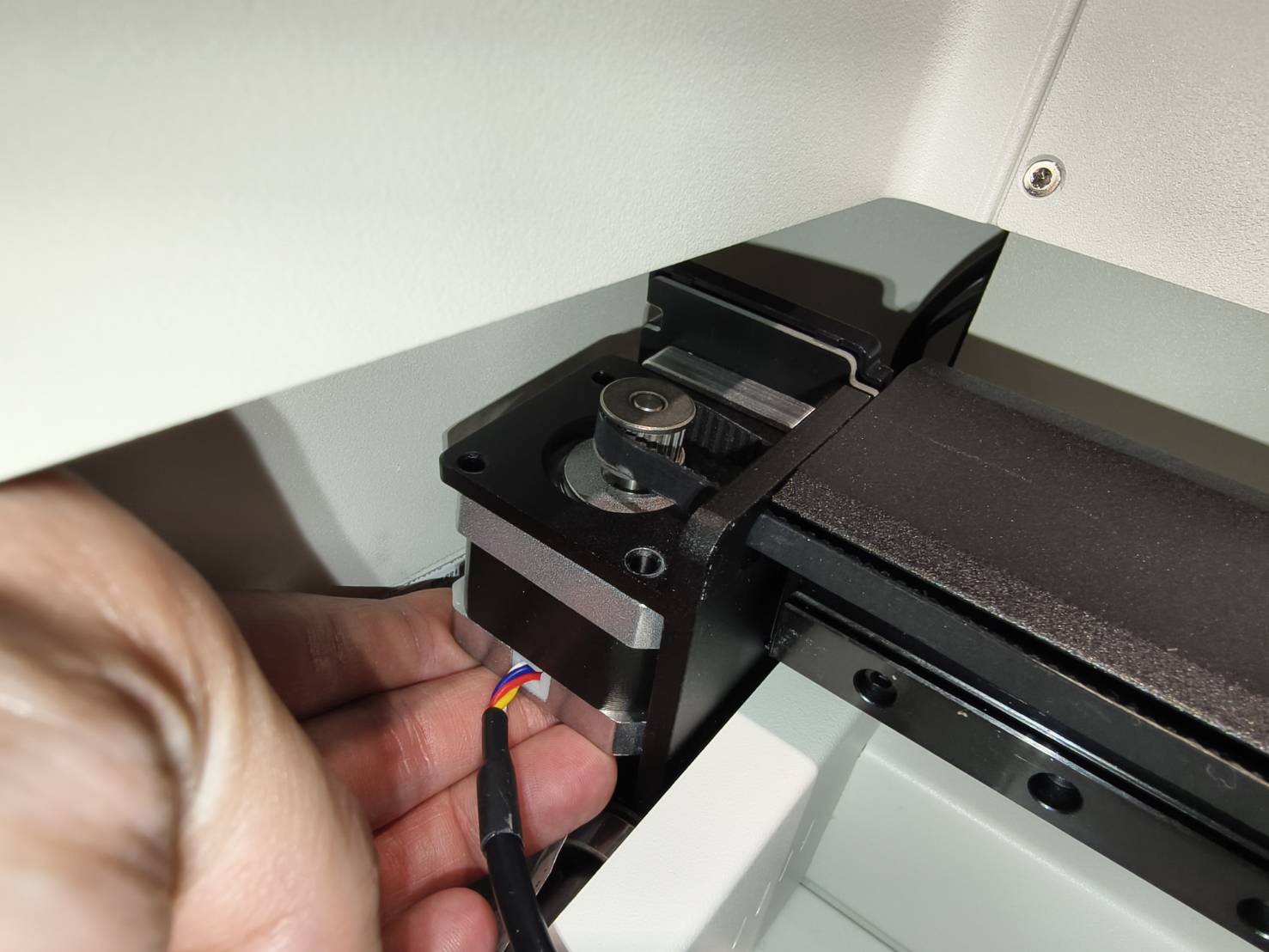

Monter den nye X-aksemotor ved først at sætte remmen på tandhjulet.
Sørg for, at remmen er i den korrekte position, før den monteres på motoren.

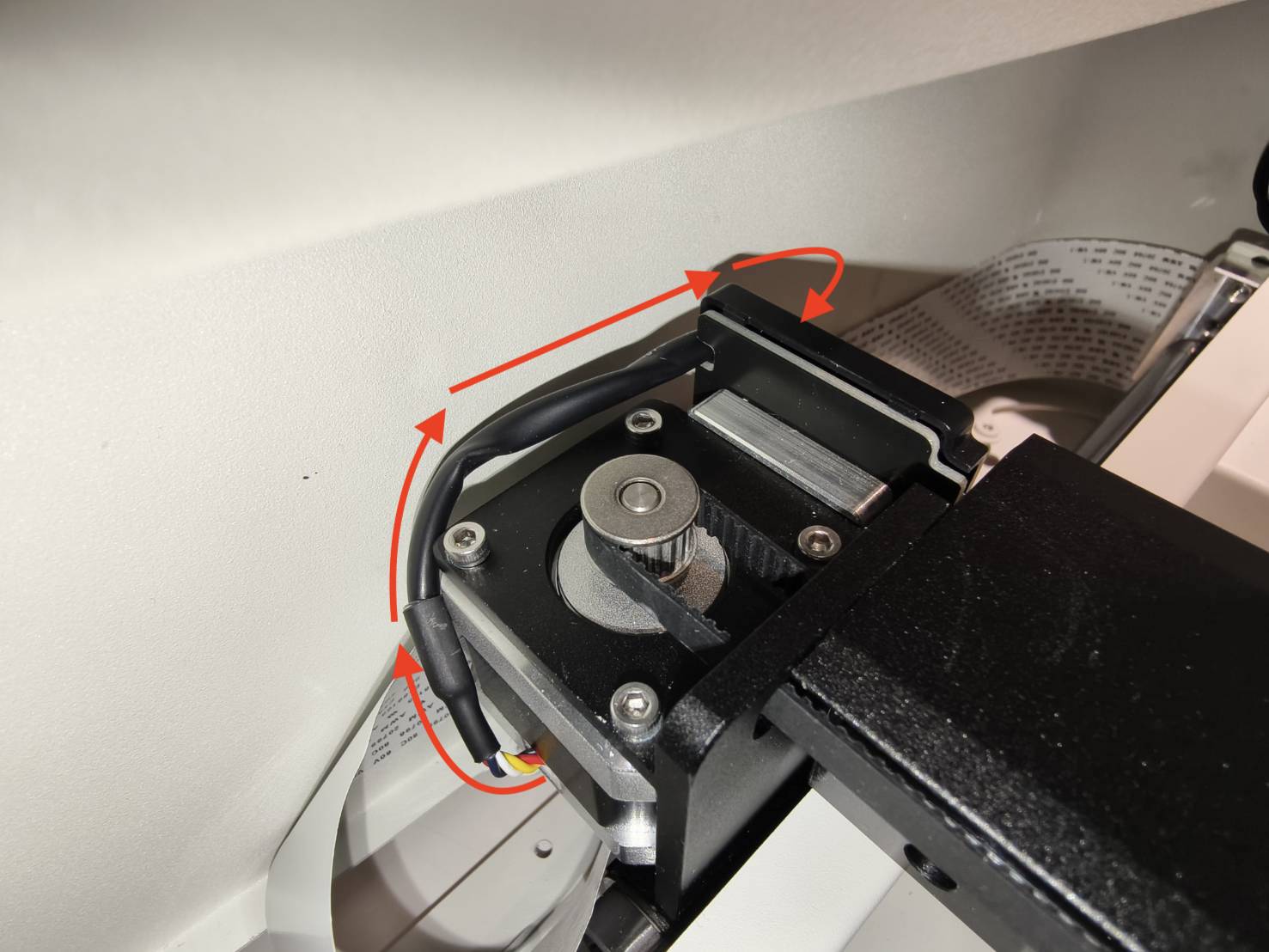

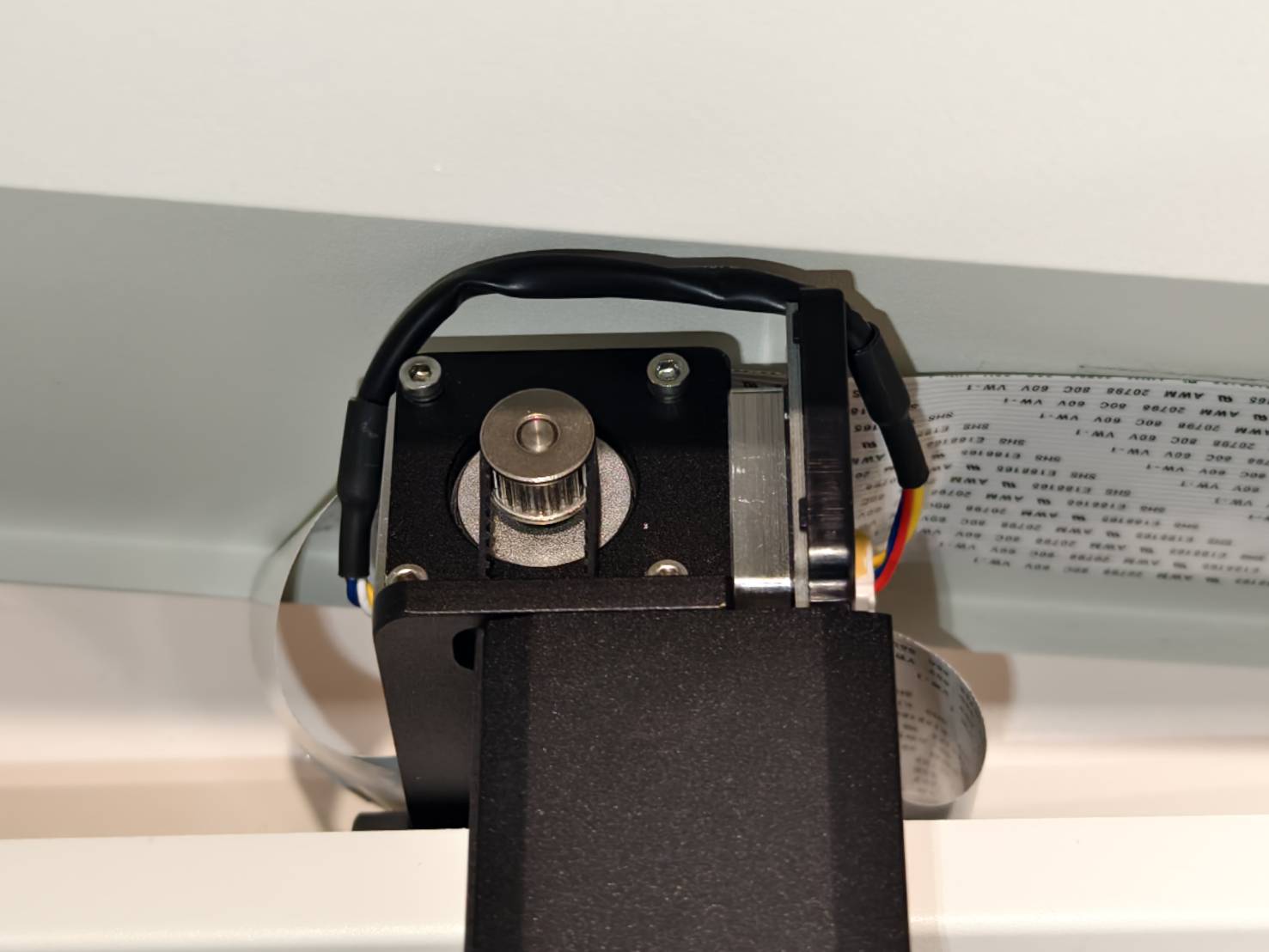

Motorens ledninger skal vende udad, som vist på billedet nedenfor.

Trin 15

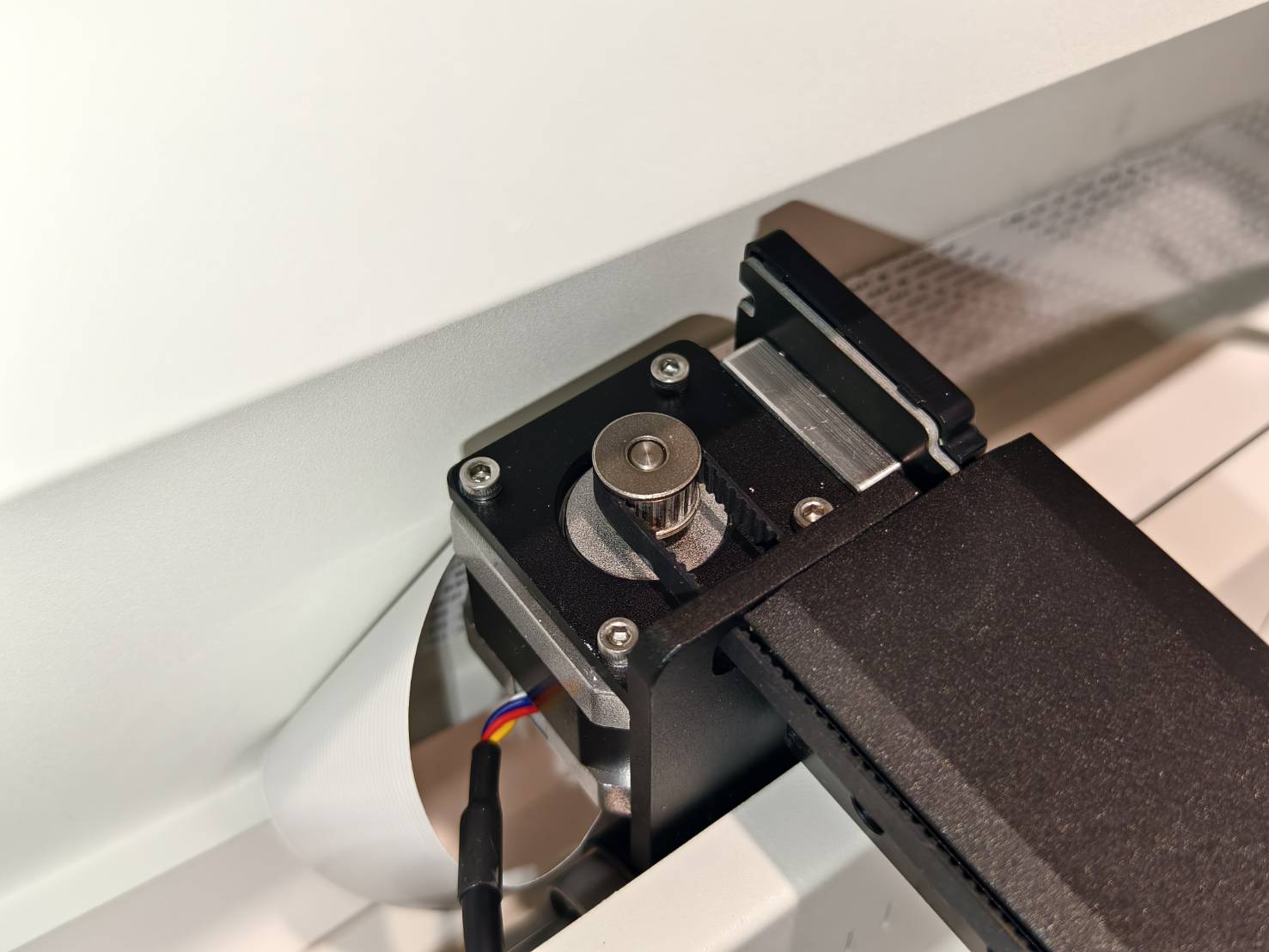

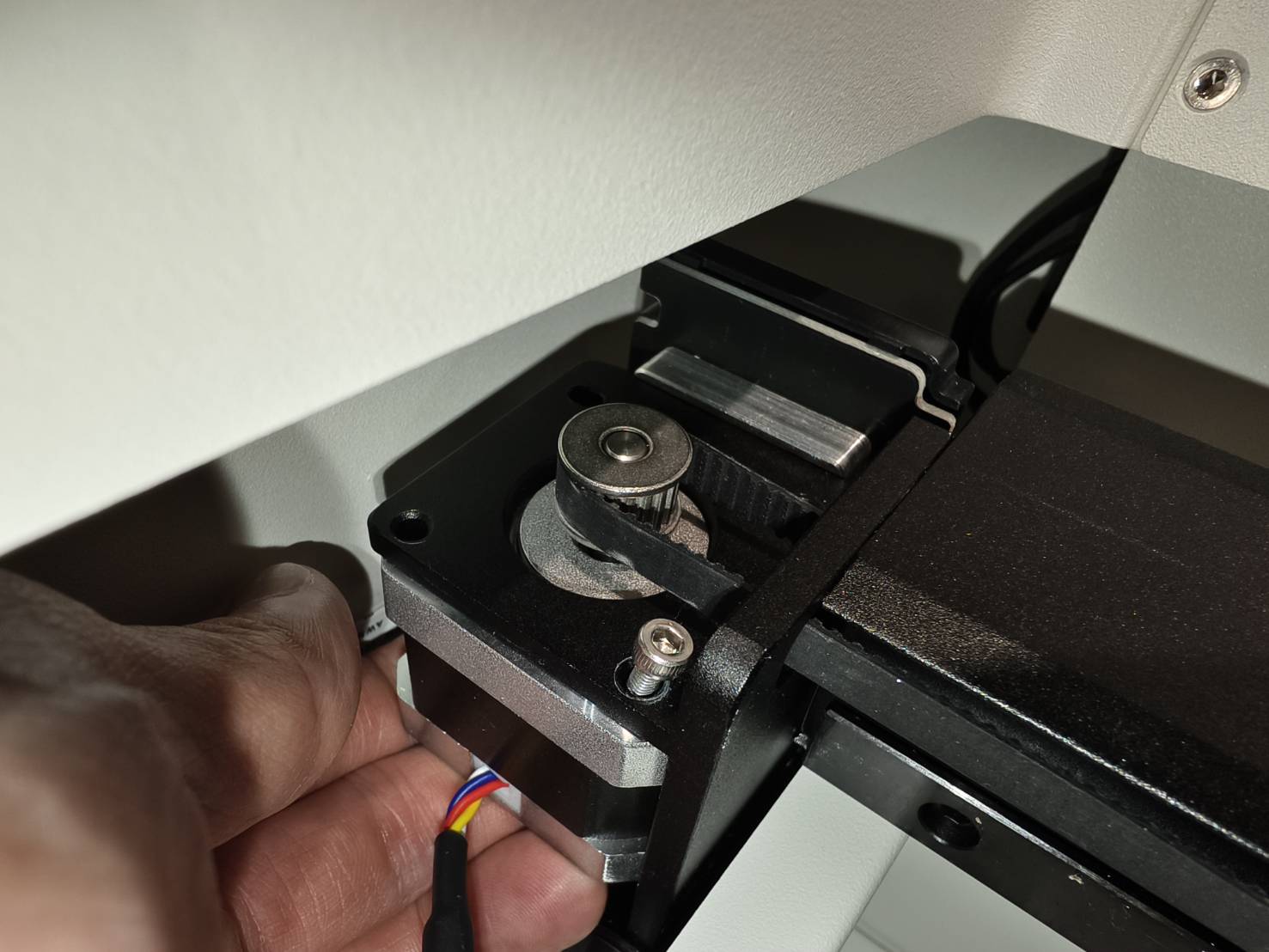

Skru de fire skruer i igen for at fastgøre motoren med en 2,5 mm unbrakonøgle.

Trin 16

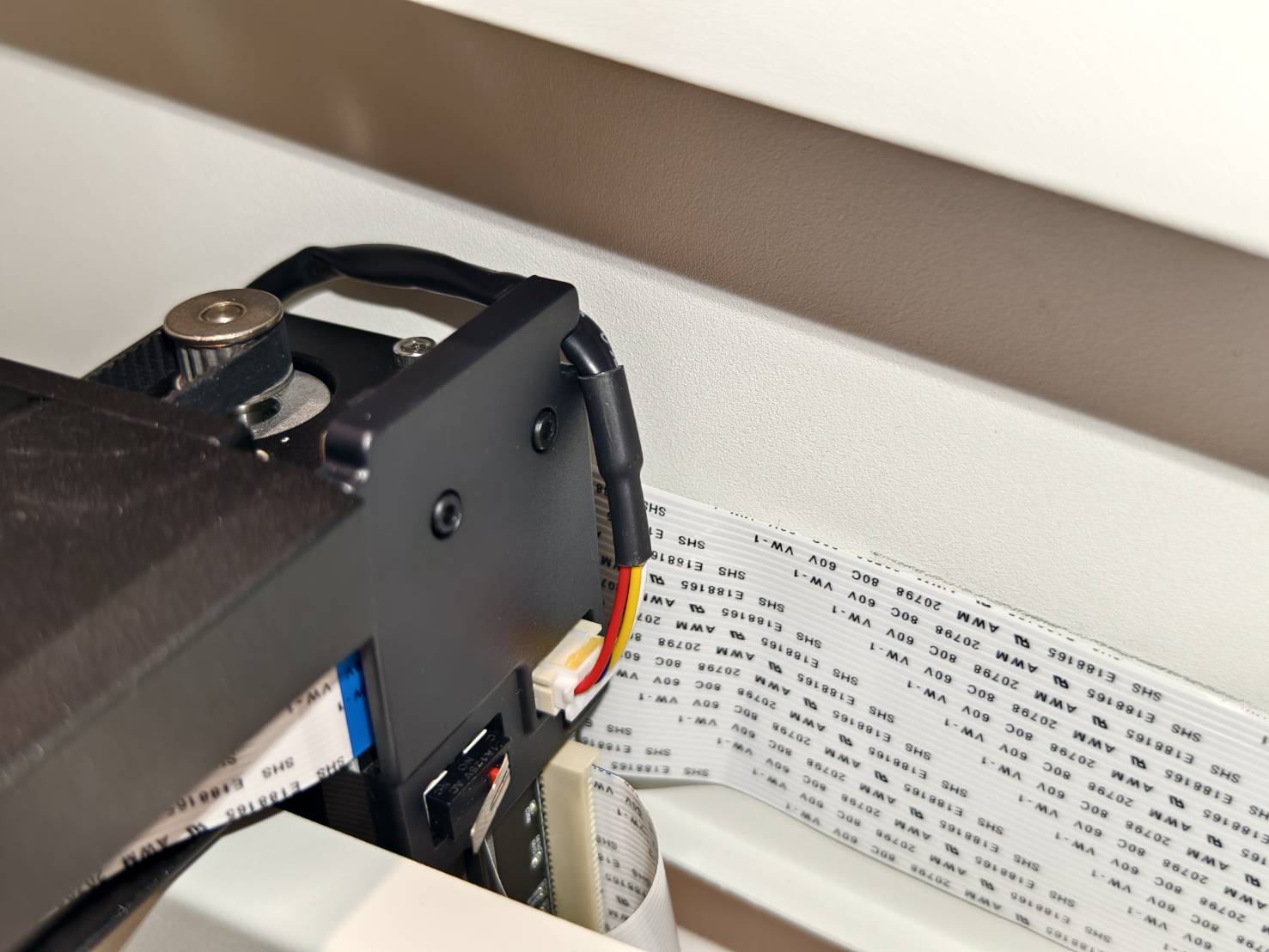

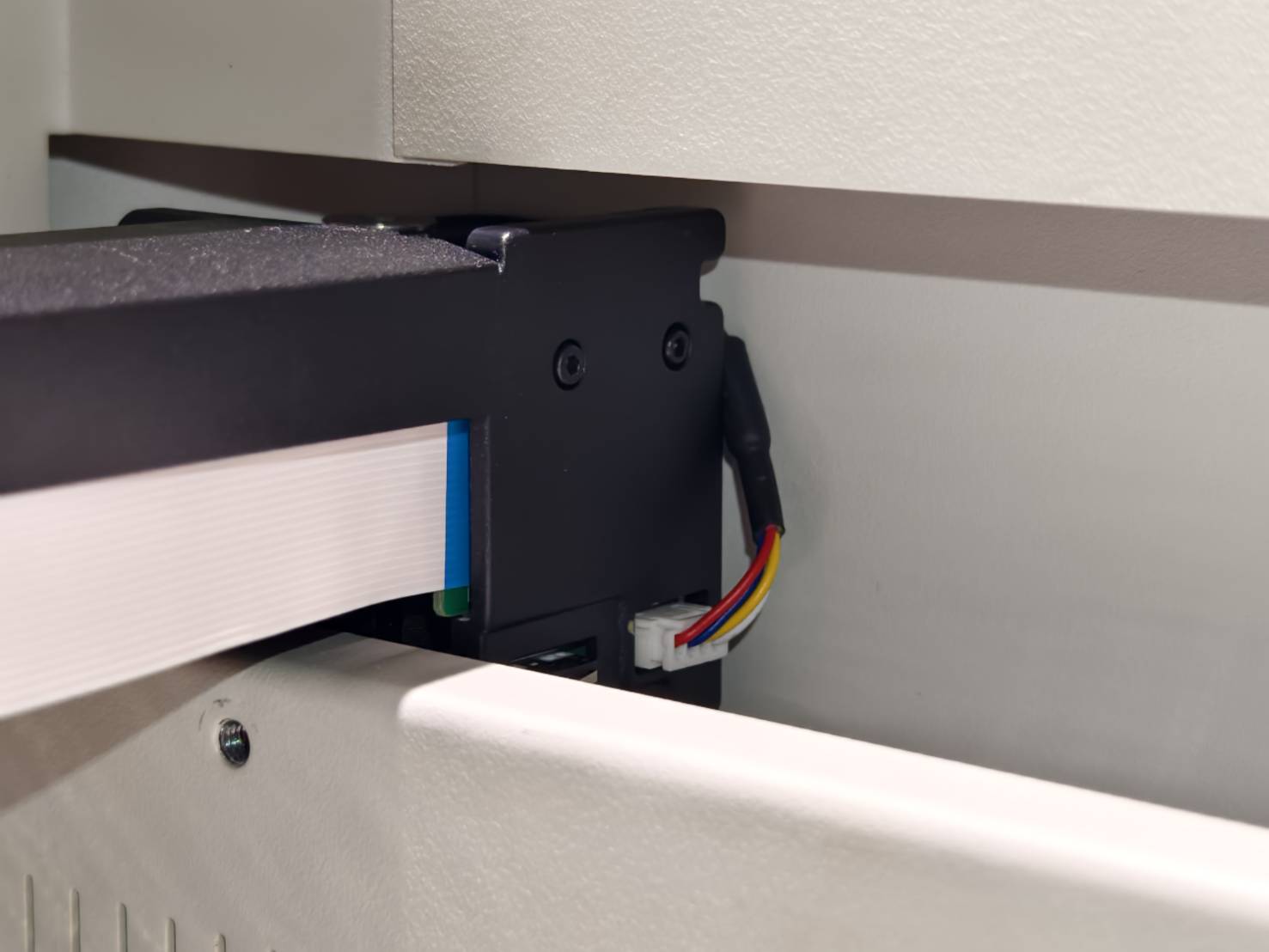

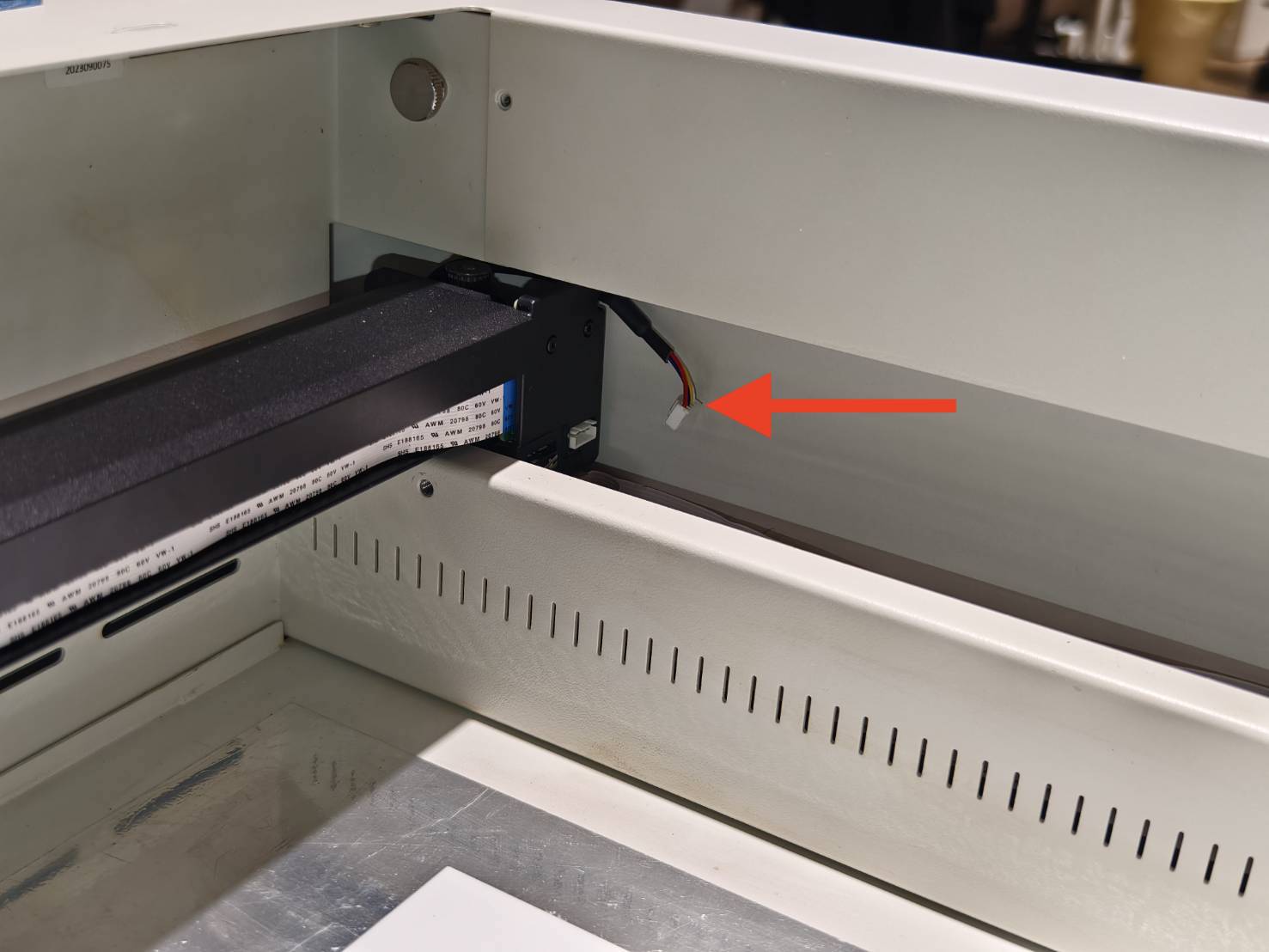

Tilslut motorkablet til X-aksens styrekort som vist på billederne nedenfor.

Trin 17

Genplacer den øverste ramme.
Bemærk, at de markerede skruehuller skal vende mod arbejdsområdet.

Genplacering af rammen:

Trin 18

Skru sideskruerne i.

Trin 19

Vend maskinen om. Skru alle skruerne i bunden fast.
Bemærk, at den markerede fod og skrue skal placeres tæt på USB-portene.

Anbefaling:
Det anbefales ikke at stramme skruerne helt i første omgang, da nogle skruer muligvis ikke kan sættes i korrekt på grund af fejljustering. Det er derfor bedst at vente med at stramme alle skruerne, indtil de alle er sat i.

Trin 20

Vend maskinen om. Bevæg modulsædet for at kontrollere, om det kan flyttes frit.

Hvis sædet kan flyttes uden problemer, fortsæt til Trin 22.

Hvis sædet sidder fast eller ikke kan skubbes helt hen til ventilatoren, fortsæt til Trin 21.

Trin 21

Prøv at løsne skruen på gummifoden tæt på USB-portene, og forsøg derefter at flytte modulsædet igen.

Trin 22

Genmonter fjederen på X-aksens rem.
