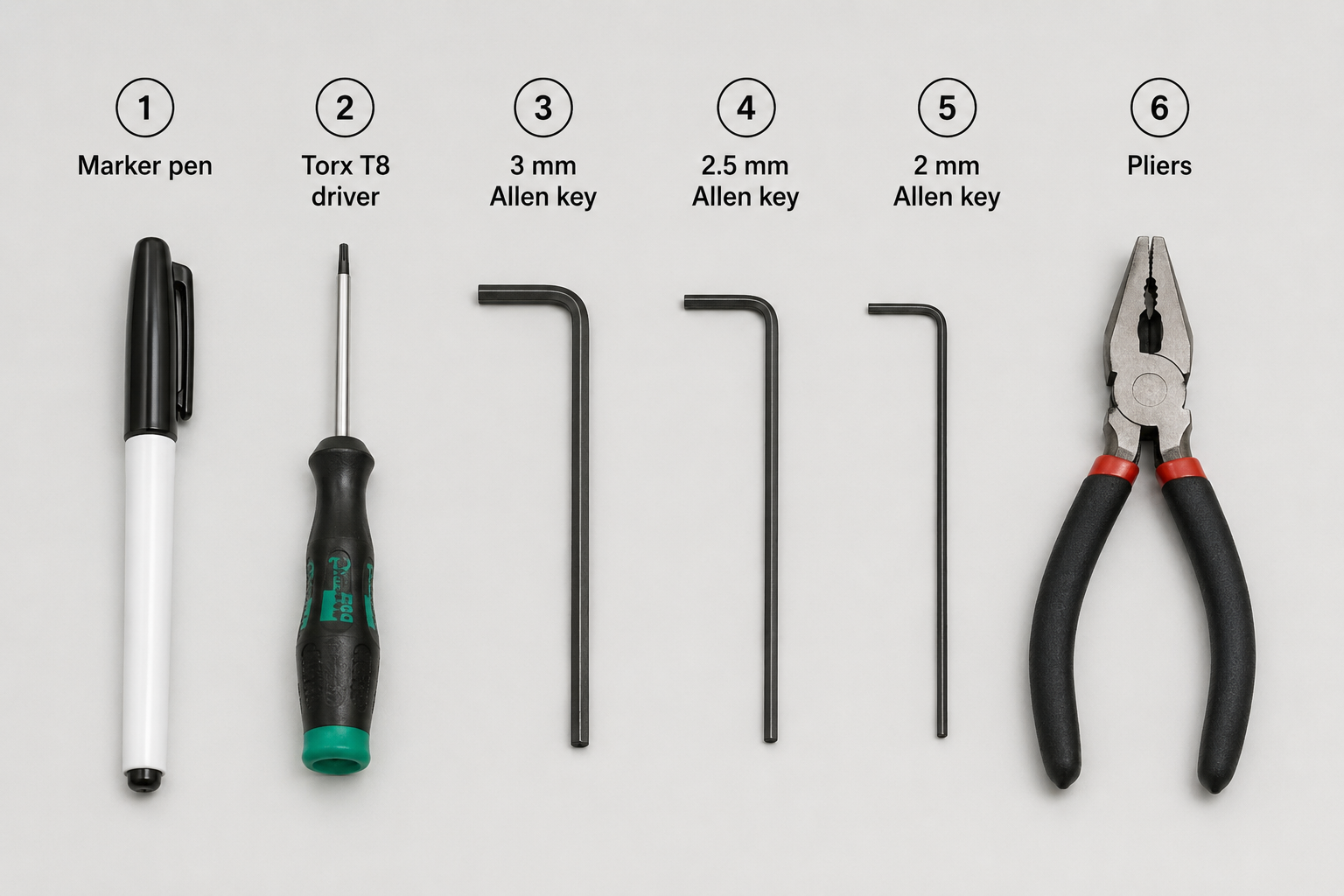

Værktøjer
| 1 | Tuschpen |
| 2 | Torx T8 skruetrækker |
| 3 | 3 mm unbrakonøgle |
| 4 | 2,5 mm unbrakonøgle |
| 5 | 2 mm unbrakonøgle |
| 6 | Tang |
Trin 1
Sluk maskinen og træk netstikket ud.
Vend maskinen om for at se undersiden.
Trin 2
Markér gummifoden og skruen, der er tæt på USB-porten.
Formålet med markeringen er, at denne fods skrue er kortere end de øvrige og skal placeres i samme position.
Trin 3
Skru disse bundskruer ud.
(T8 skrue x 6 stk. & 3 mm HEX skrue x 4 stk.)
Trin 4
Vend maskinen om og fjern sideskruerne. (T8 skrue x 2 stk.)
Trin 5

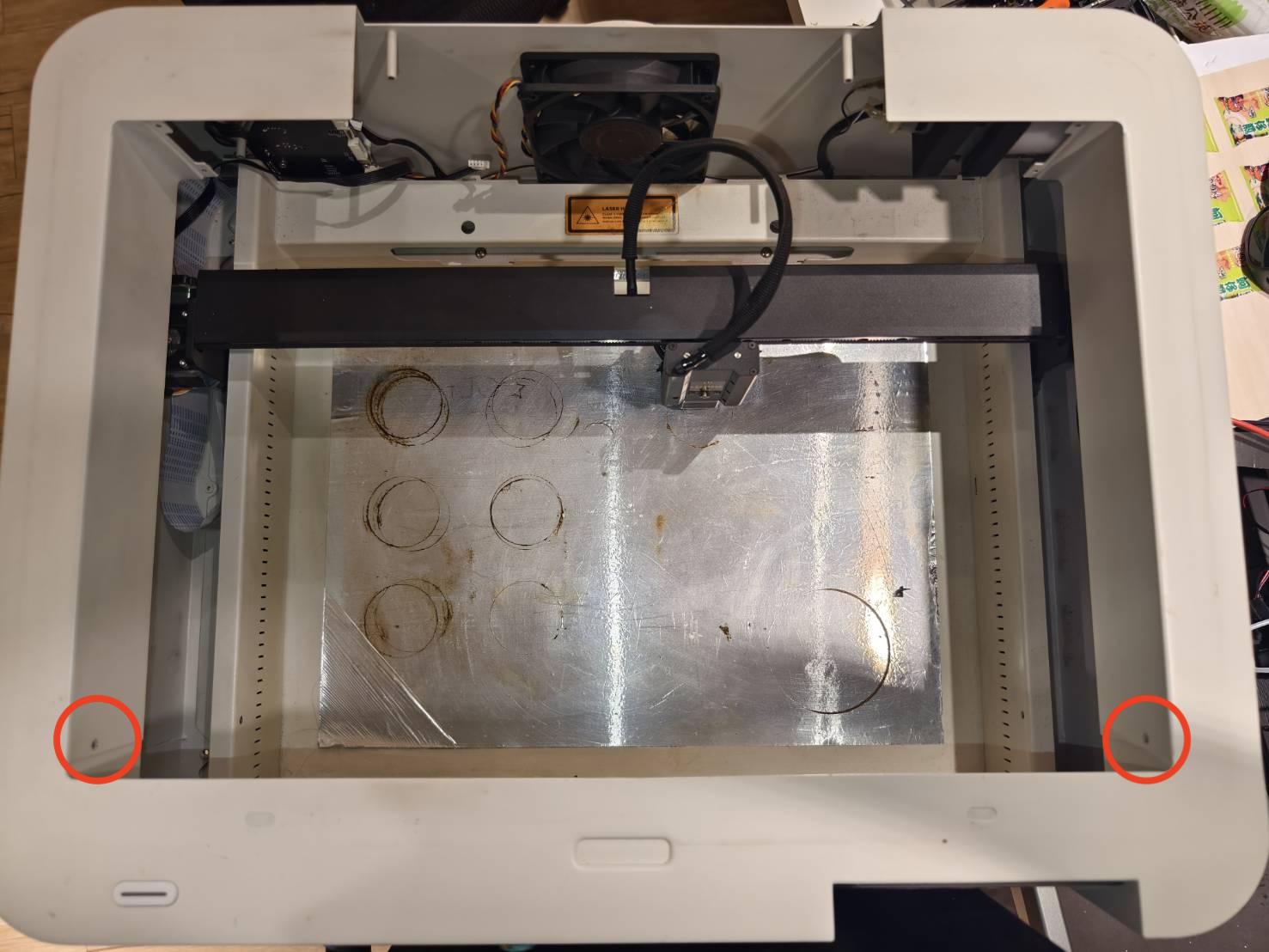

Markér skruehullerne på begge sider med pennen.
Denne markering hjælper med at sikre den korrekte orientering under genmontering. De markerede sider skal vende mod arbejdsområdet.
Trin 6
Fjern skruerne. T8 skrue x 8 stk. (Pladen og dørdækslet er forbundet.)
Trin 7
Flyt pladen og dørdækslet lidt fremad.
Trin 8
Fjern Y-aksemotorkablet. (Det er lettere at fjerne kamerakablet efter at have fjernet dette kabel.)
Trin 9
Fjern kamerakablet.
Bemærk venligst, at der er en klemme, der låser kablet. Åbn klemmen for at fjerne kamerakablet.
Klemme låst:
Klemme ulåst:
Træk kablet ud:
Trin 10
Fjern pladen og dørdækslet.
Trin 11

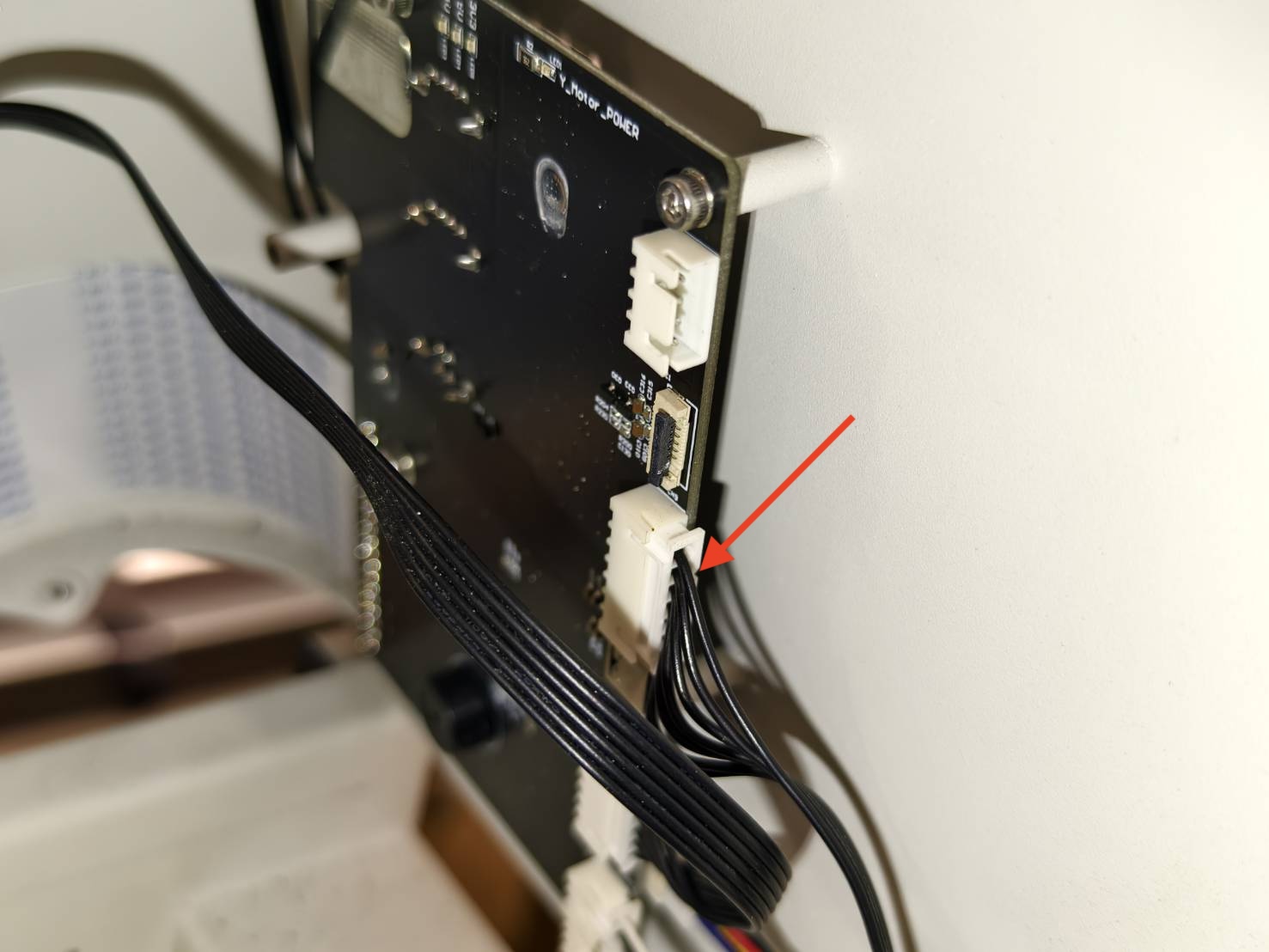

Frakobl det 7-benede kabel.
Trin 12
Løft bagsiden af det øverste chassis og lad det hvile på det nederste chassis.
Trin 13
Find Y-aksen og afmonter koblingen og akslen. (2mm unbrakonøgle *4 stk.)
Trin 14
Løsn skinnesupportbeslaget og flyt det til siden. (3mm unbrakonøgle x 3 stk.)
(Dette support vil blokere en skrue på Y-aksemotoren.)
Trin 15
Fjern Y-aksemotoren fra systemet. (2,5mm unbrakonøgler x 4 stk.)
Trin 16
Fjern koblingen fra Y-aksemotoren.
(Brug en tang, hvis koblingen sidder fast på Y-aksemotorens aksel.)
Trin 17
Fastgør koblingen til den nye Y-aksemotors aksel. (2,0mm unbrakonøgler x 2 stk.)
Trin 18
Installer den nye Y-aksemotor. (2,5mm unbrakonøgler x 4 stk.)
Trin 19
Fastgør koblingen til den lange aksel. (2,0 mm unbrakonøgler x 2 stk.)
Trin 20
Skru skinnestøtten fast. (3 mm unbrakonøgle x 3 stk.)
Trin 21
Monter remmen på remskiven.
(Du kan bruge bagsiden af en skruetrækker eller din finger til at guide remmen på remskiven, mens du langsomt bevæger laserhovedet. Remmen skal gradvist løbe på motorens remskive.)
Trin 22
Placer det øverste chassis tilbage i den oprindelige opsætning. Sørg for, at begge kabler - 7-bens kablet og det nye Y-aksemotorkabel - føres opad.
Bevæg forsigtigt laserhovedet rundt og kontroller, om det bevæger sig jævnt, især for Y-aksen.
Hvis ikke, skal du hæve bagsiden (Trin 12) igen og kontrollere Y-akseremmen eller koblingen fra Trin 18 to Trin 21.
Trin 23
Genmonter sideskruerne (T8 skrue x 2 stk.). Sørg for, at den markerede side vender ind mod arbejdsområdet.
Trin 24
Vend maskinen om. Skru alle skruerne i bunden fast.
Bemærk, at den markerede gummifod og den kortere skrue skal genmonteres nær USB-portene.
Anbefaling:
Det er bedre ikke at spænde skruerne helt fast i starten, da nogle skruer kan være fejljusterede og ikke kan spændes eller sættes korrekt i skruehullerne. Derfor anbefales det at spænde alle skruerne, efter at alle skruer er monteret.
Trin 25
Vend maskinen om og tilslut 7-bens kablet tilbage til hovedkortet.
Trin 26
Placer pladen og dørdækslet tilbage på toppen af maskinen. Efterlad plads så dine hænder kan nå ind.
Trin 27
Indsæt kamerakablet i hovedkortet.
Bemærk venligst at metaloverfladen på kamerakablet skal vende mod hovedkortet.
Metaloverfladen på kamerakablet:
Metaloverfladen skal vende mod hovedkortet:
Indsæt kablet:
Lås klipsen:
Trin 28

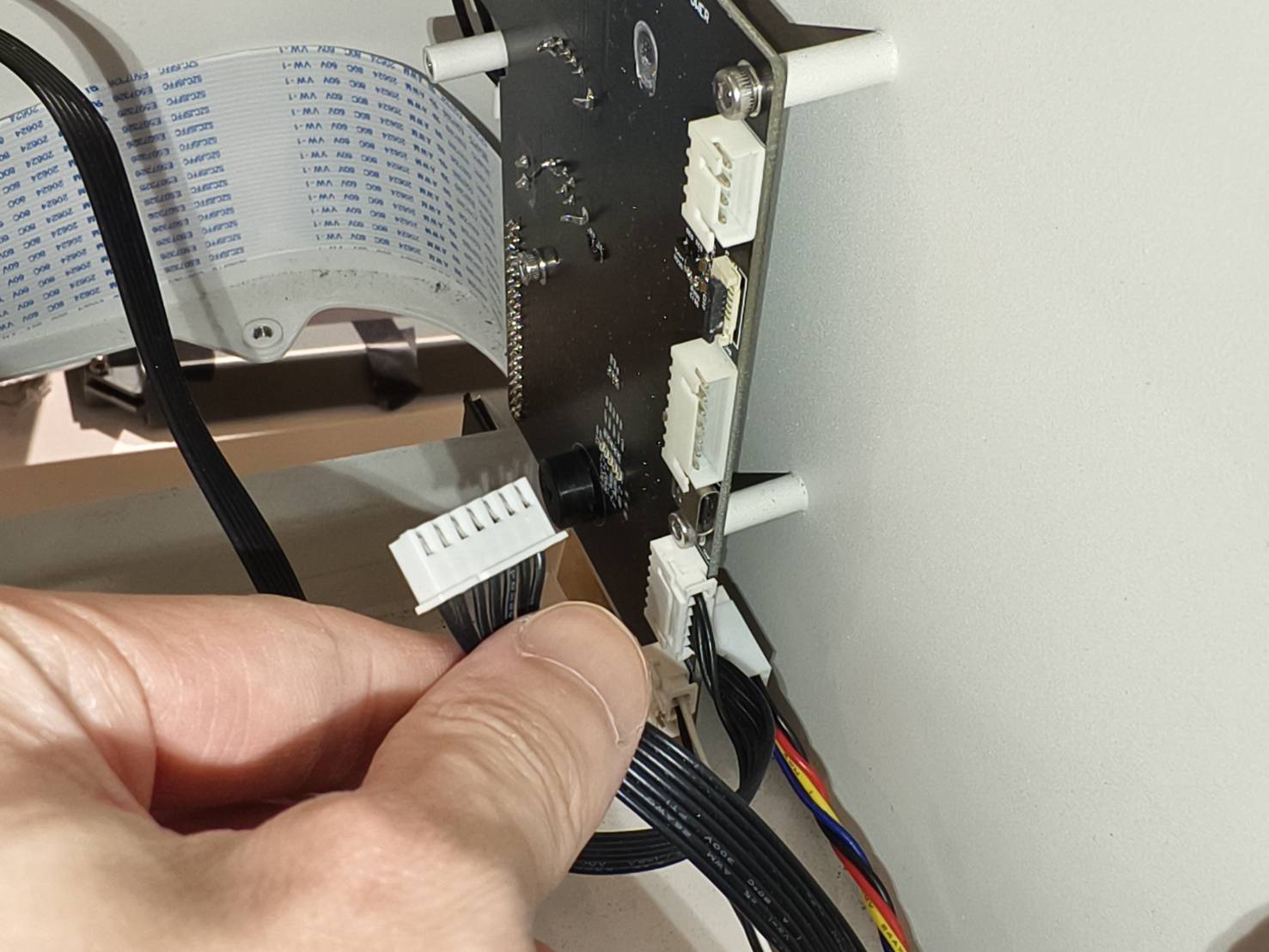

Indsæt motorkablet.
Trin 29 - Skub pladen tilbage og fastgør skruerne
Skub pladen tilbage og fastgør skruerne. (T8 skrue x 8 stk.)
Trin 30

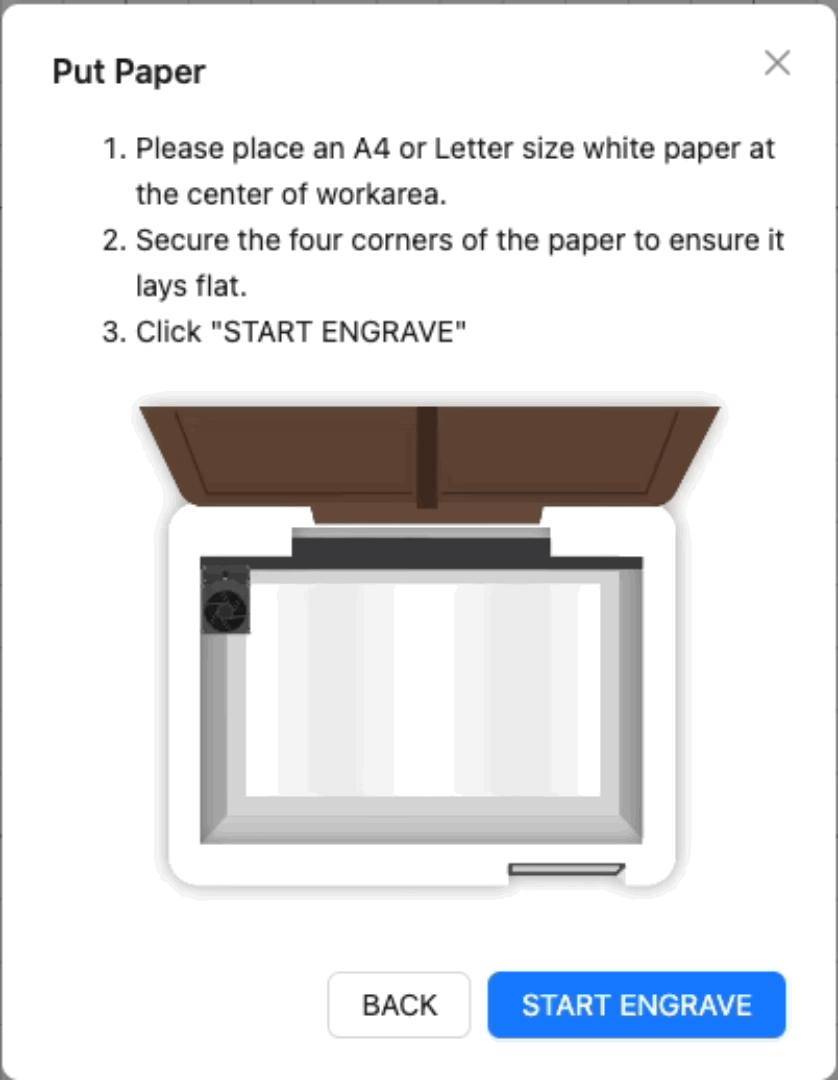

Når du har fuldført ovenstående trin, er Y-aksemotoren blevet udskiftet med succes. Da trinnene involverede flytning af dørdækslet og kameraet, skal du udføre kamerakalibrering som det sidste trin før du genoptager brugen af maskinen.
Du kan henvise til denne side: Kamerakalibrering
#END
