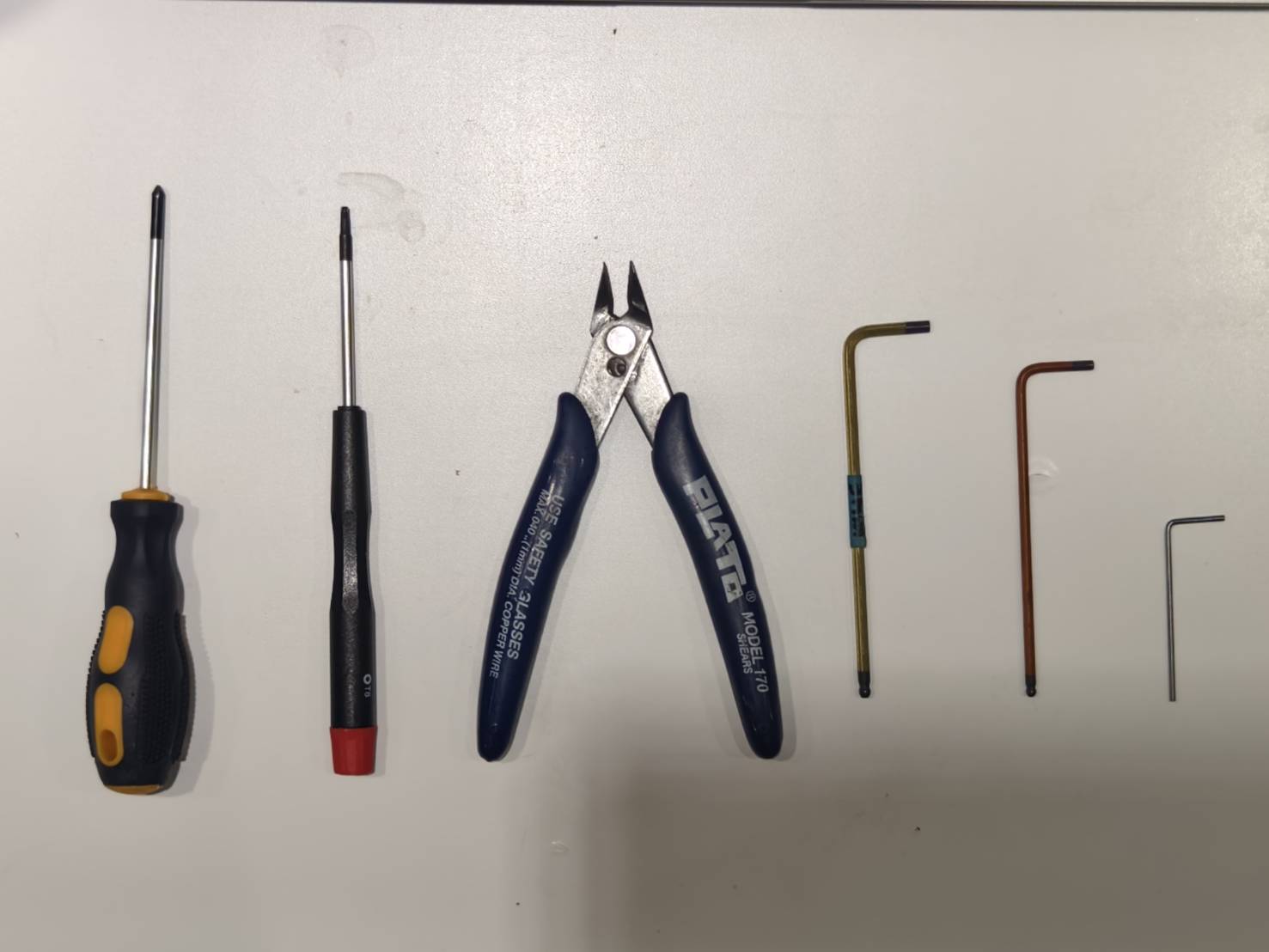

Værktøj
| 1 | Krydsslids skruetrækker |
| 2 | Torx T8 skruetrækker |
| 3 | Bidetang |
| 4 | 3 mm unbrakonøgle |
| 5 | 2,5 mm unbrakonøgle |
| 6 | 1,5 mm unbrakonøgle |
Trin 1

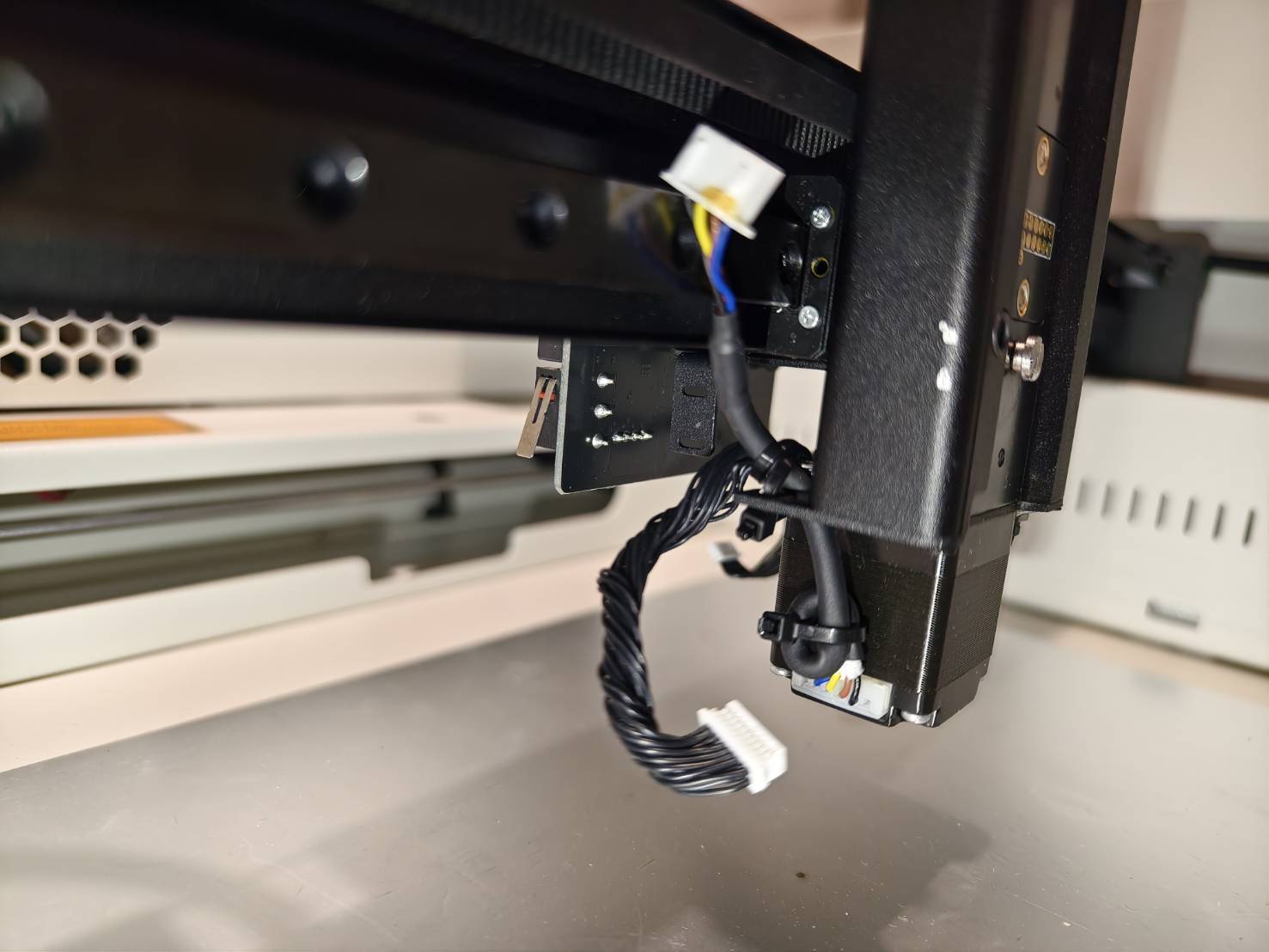

Frakobl de tre kabler, der er vist på billedet nedenfor.
Trin 2

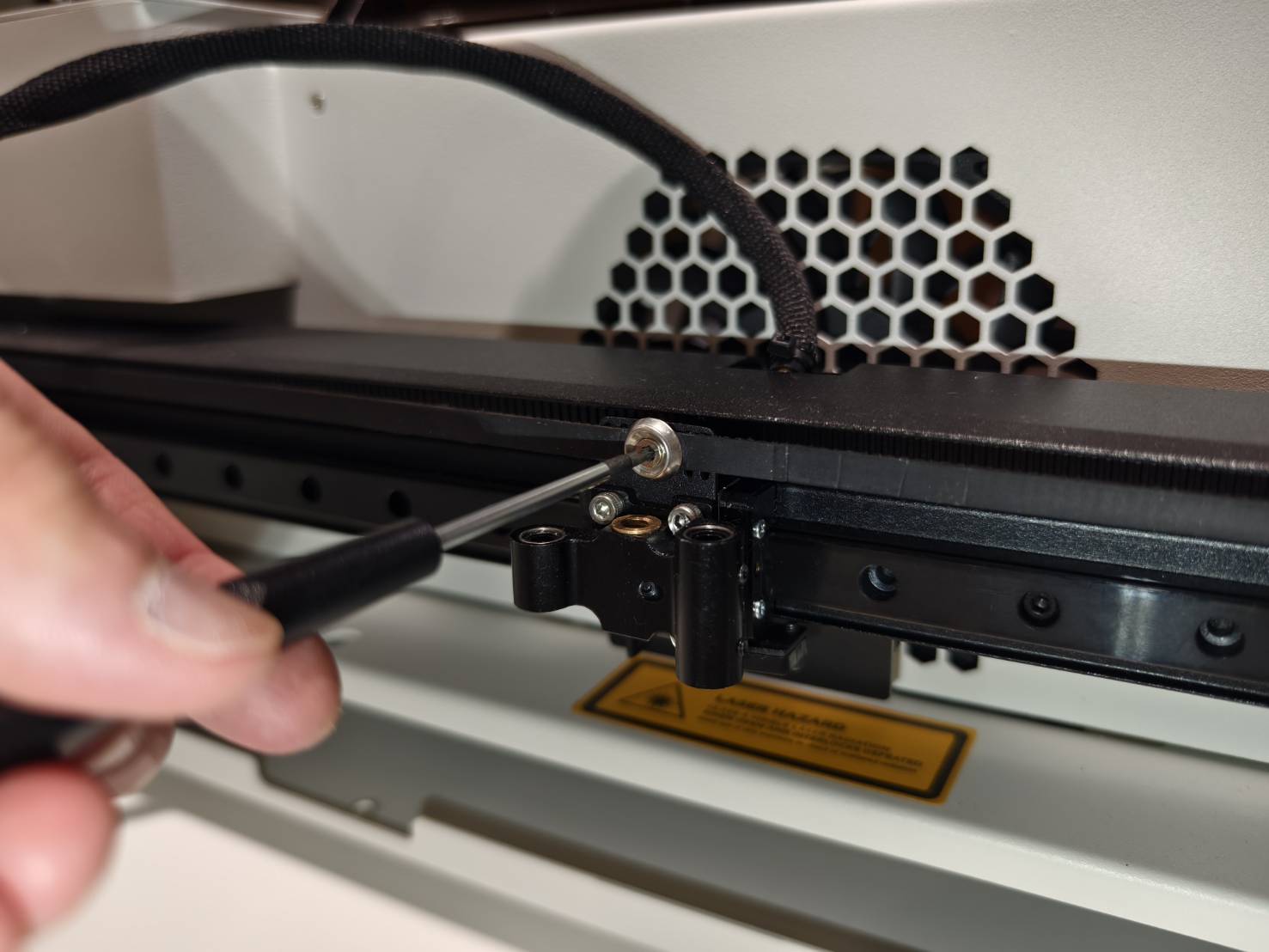

Brug en unbrakonøgle til at fjerne remfjederen på X-aksens rem.
Trin 3

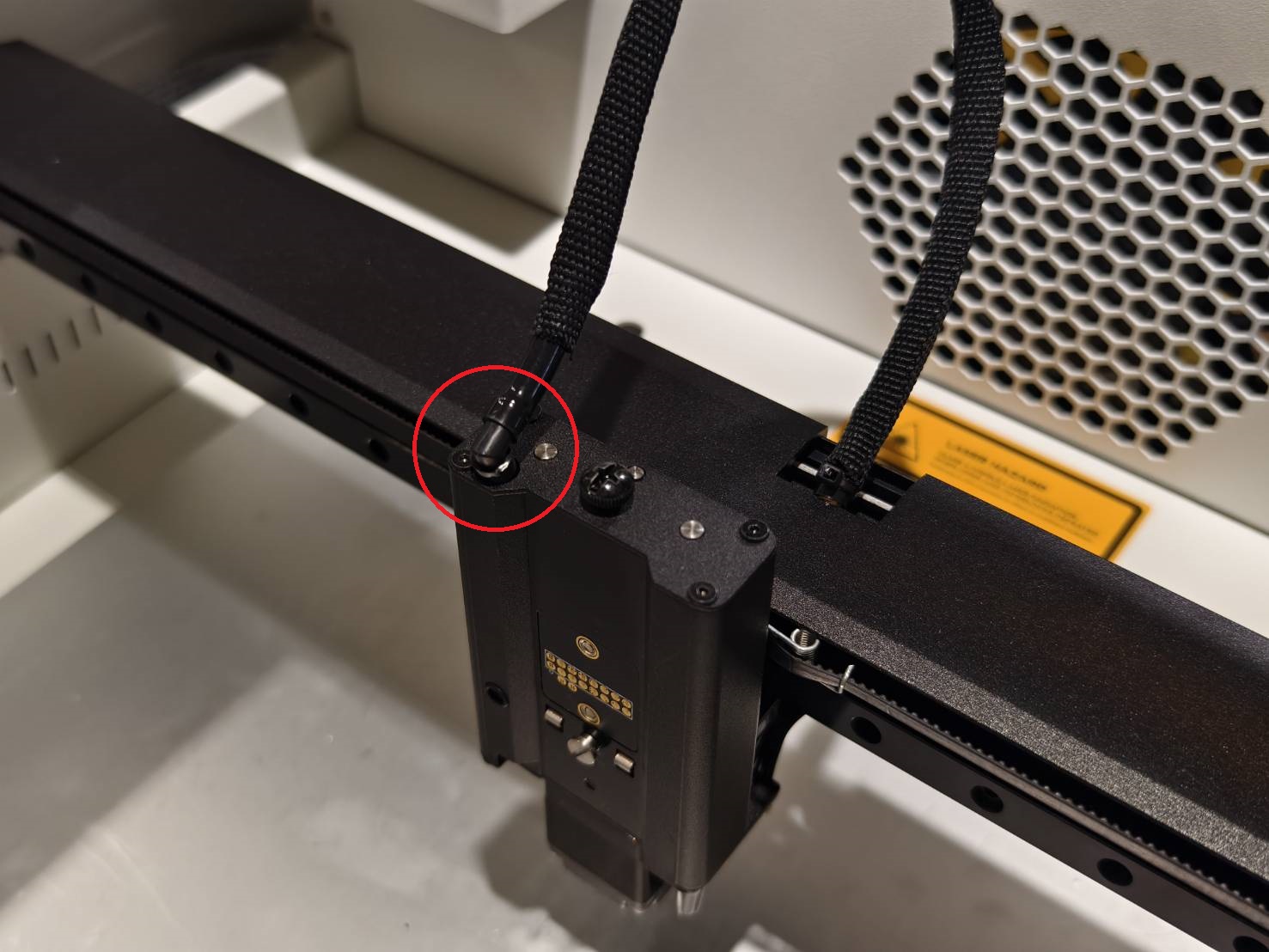

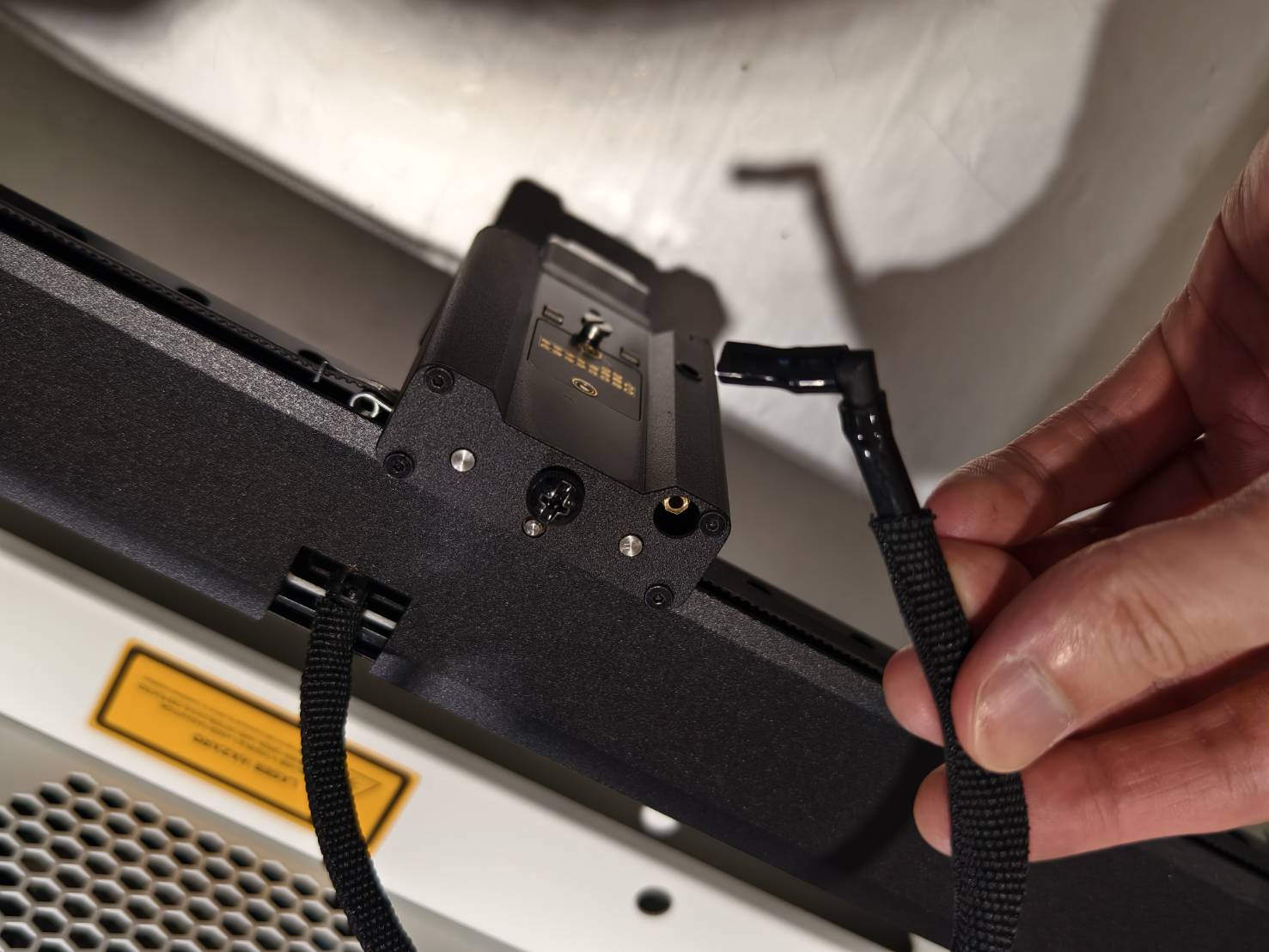

Afmonter luftslangen med L-formet samling fra modulsædet.
Trin 4

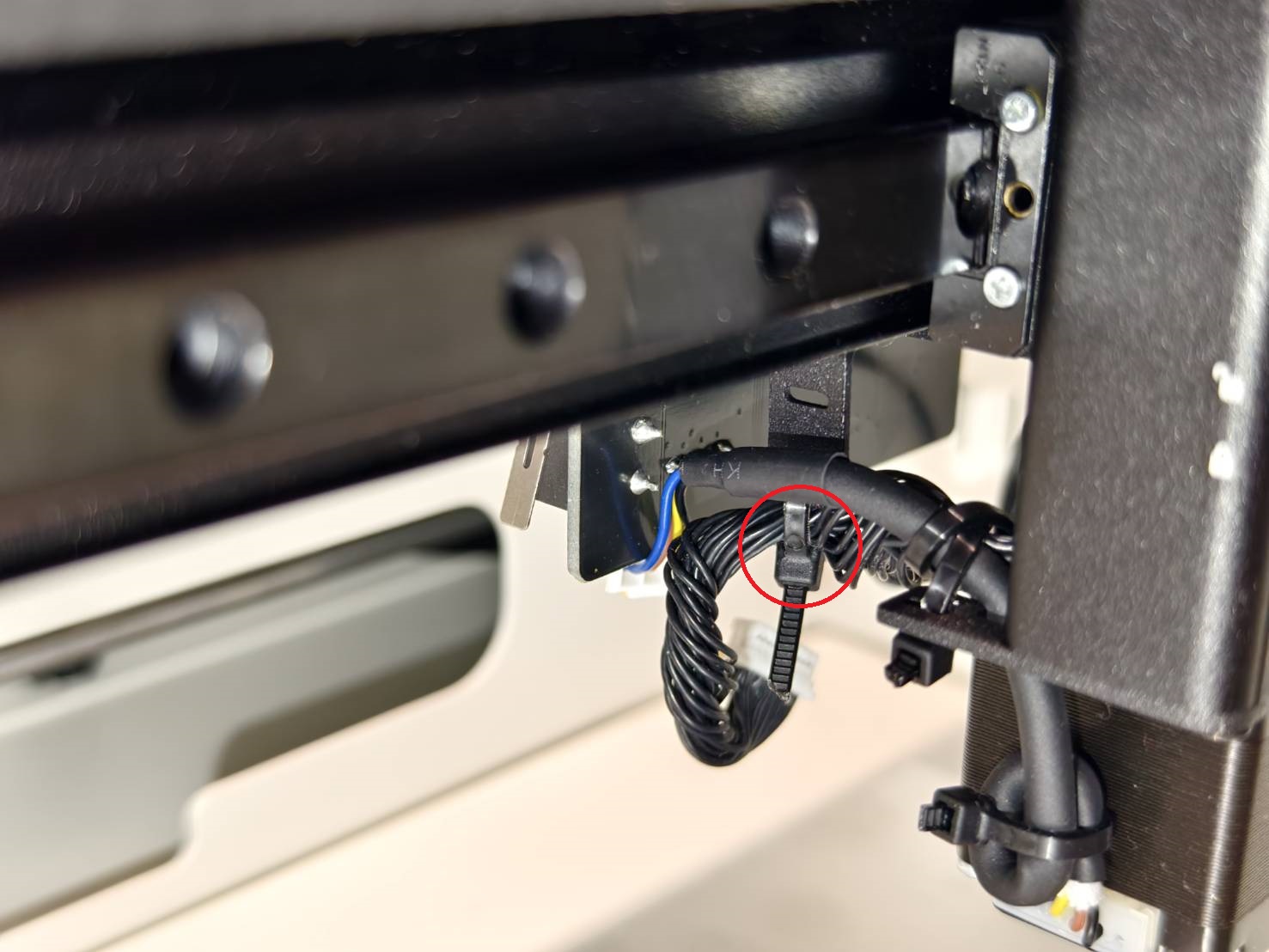

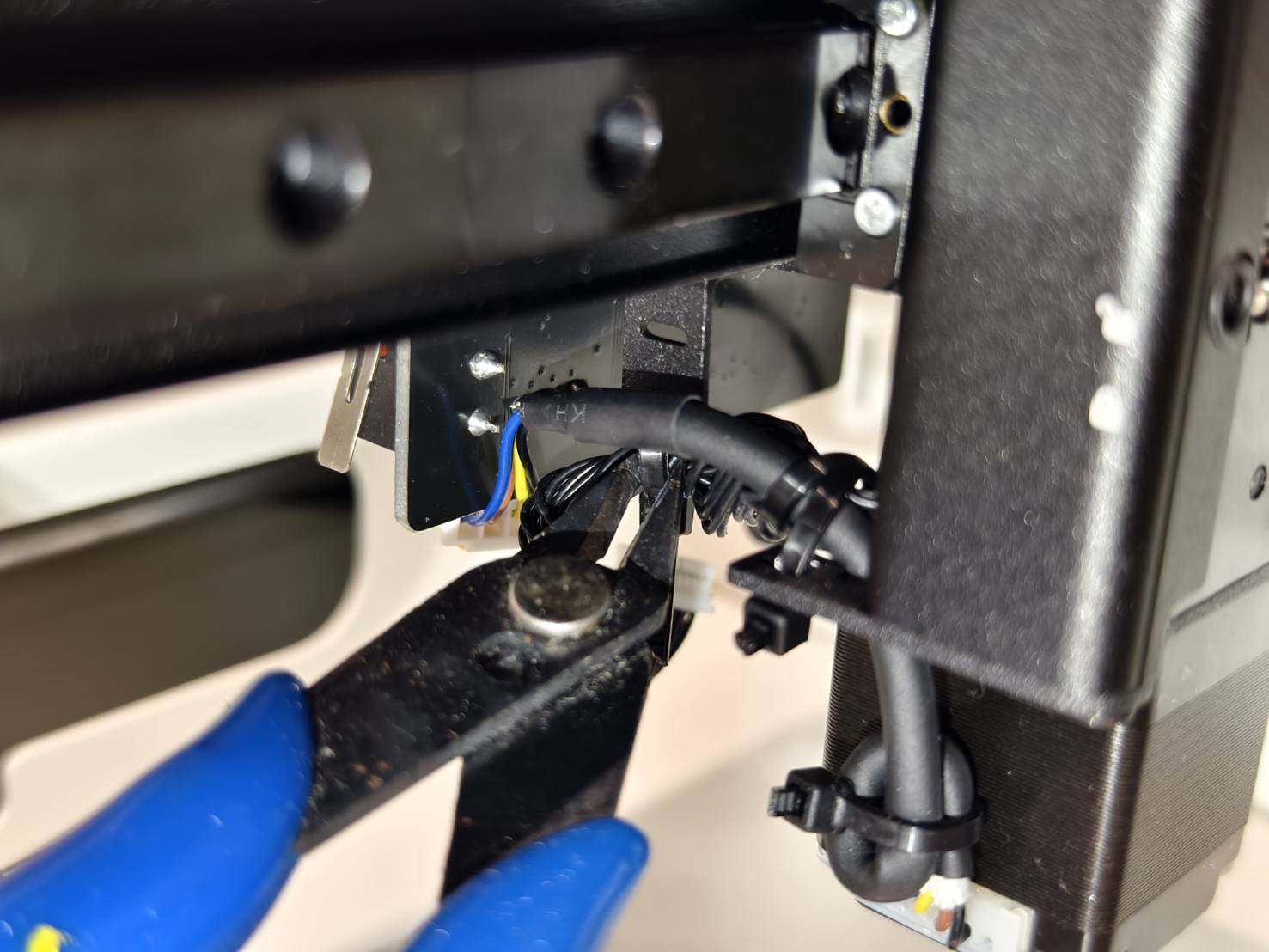

Klip kabelbinderen over, som holder det 20-benede kabel på bagsiden af modulsædet.
Trin 5
Skru disse to skruer ud for at fjerne metalbasen.
Trin 5.1
Fjern metalbasen ved at løfte maskinen lidt og tage basen direkte ud.
Trin 6

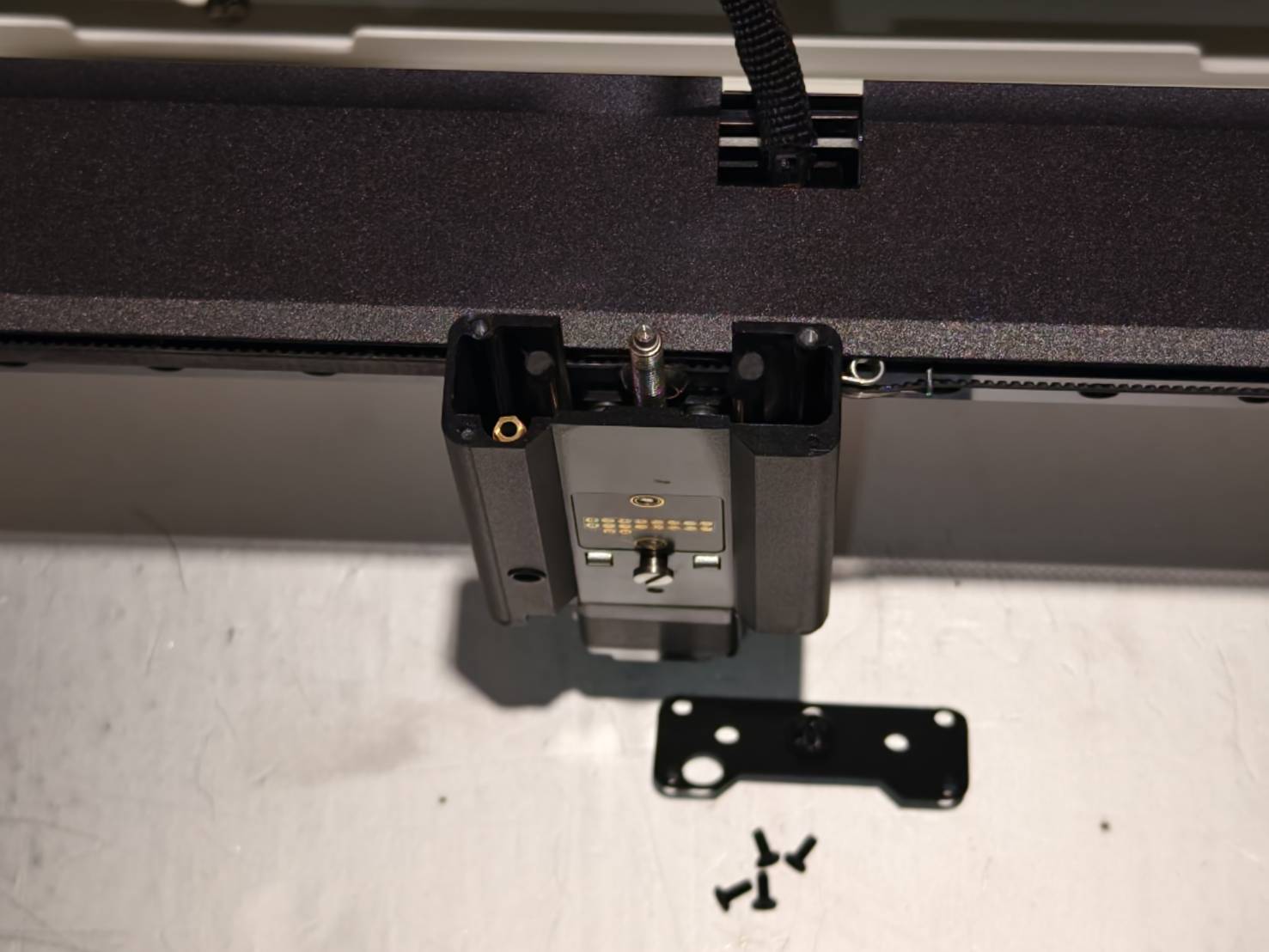

Fjern den øverste ramme på modulsædet. (1,5 mm sekskantskrue × 4 stk.)
Trin 7

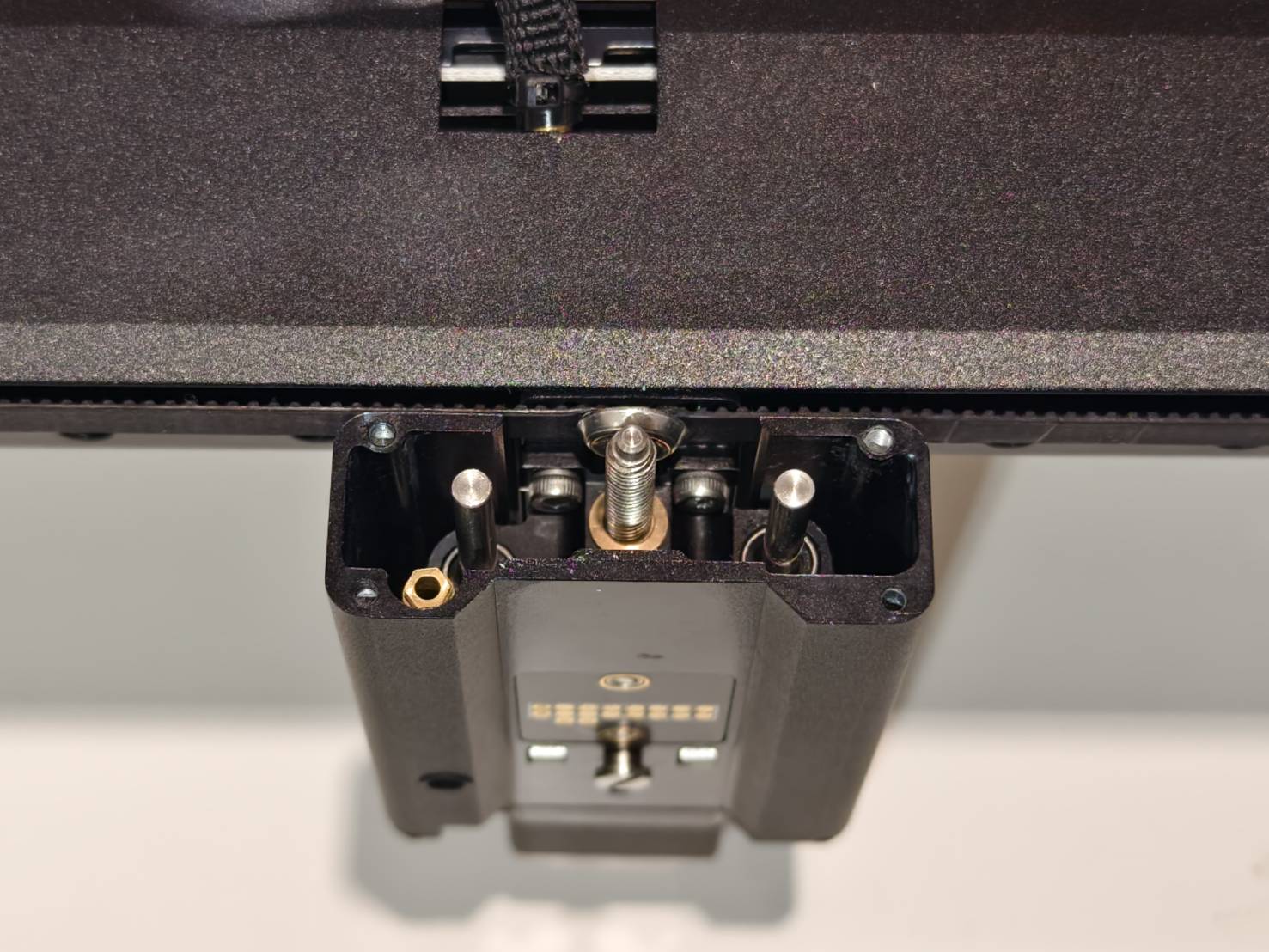

Fjern lejet på toppen af bolten og opbevar det sikkert til senere brug.
(Hvis din maskine ikke har dette leje, skal du springe til trin 7.1.)
Trin 7.1

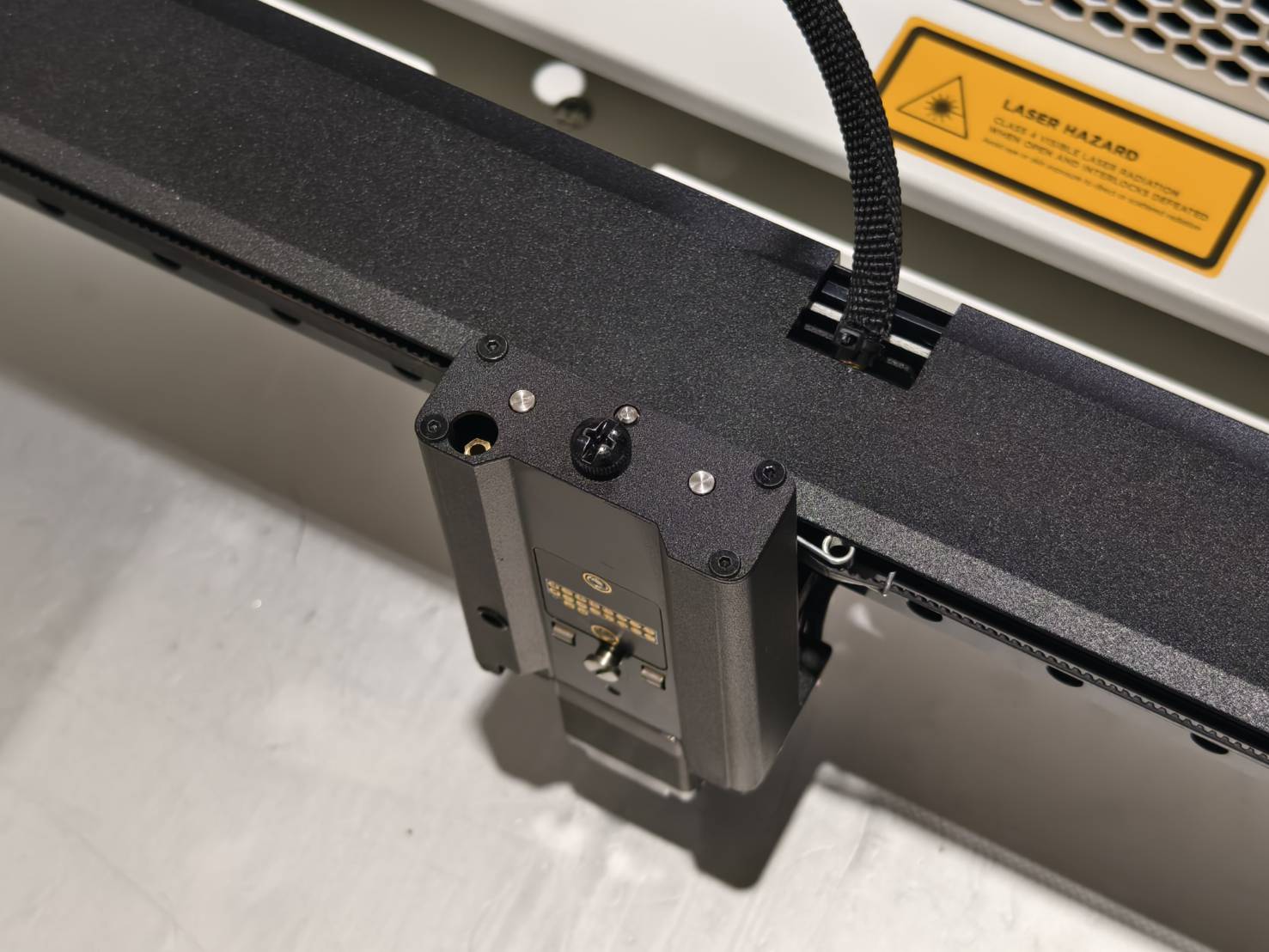

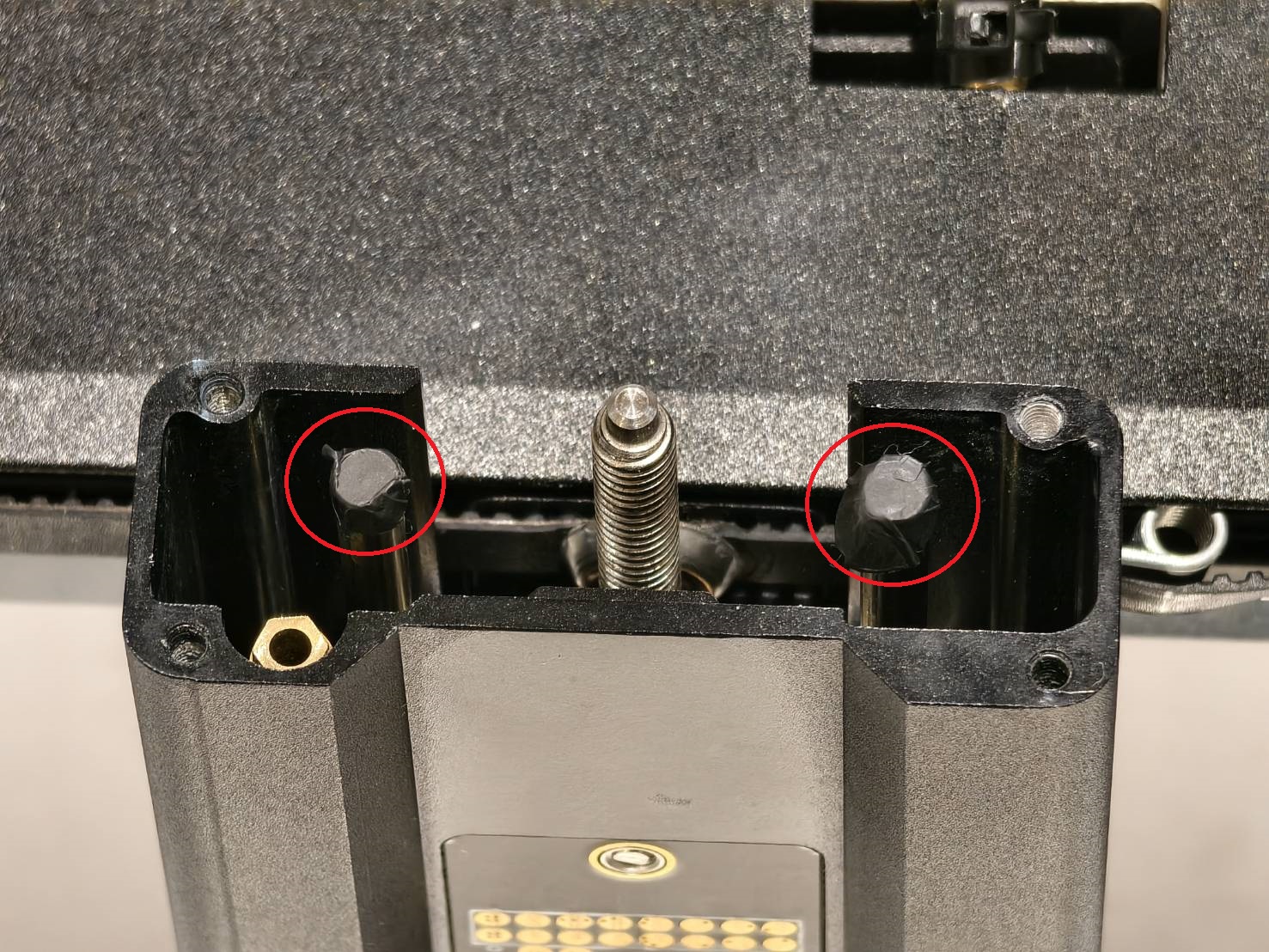

Fjern de to sorte klistermærker på toppen af akslerne.
Hvis din maskine ikke har klistermærkerne som på billedet nedenfor, skal du springe til trin 8.
Trin 8

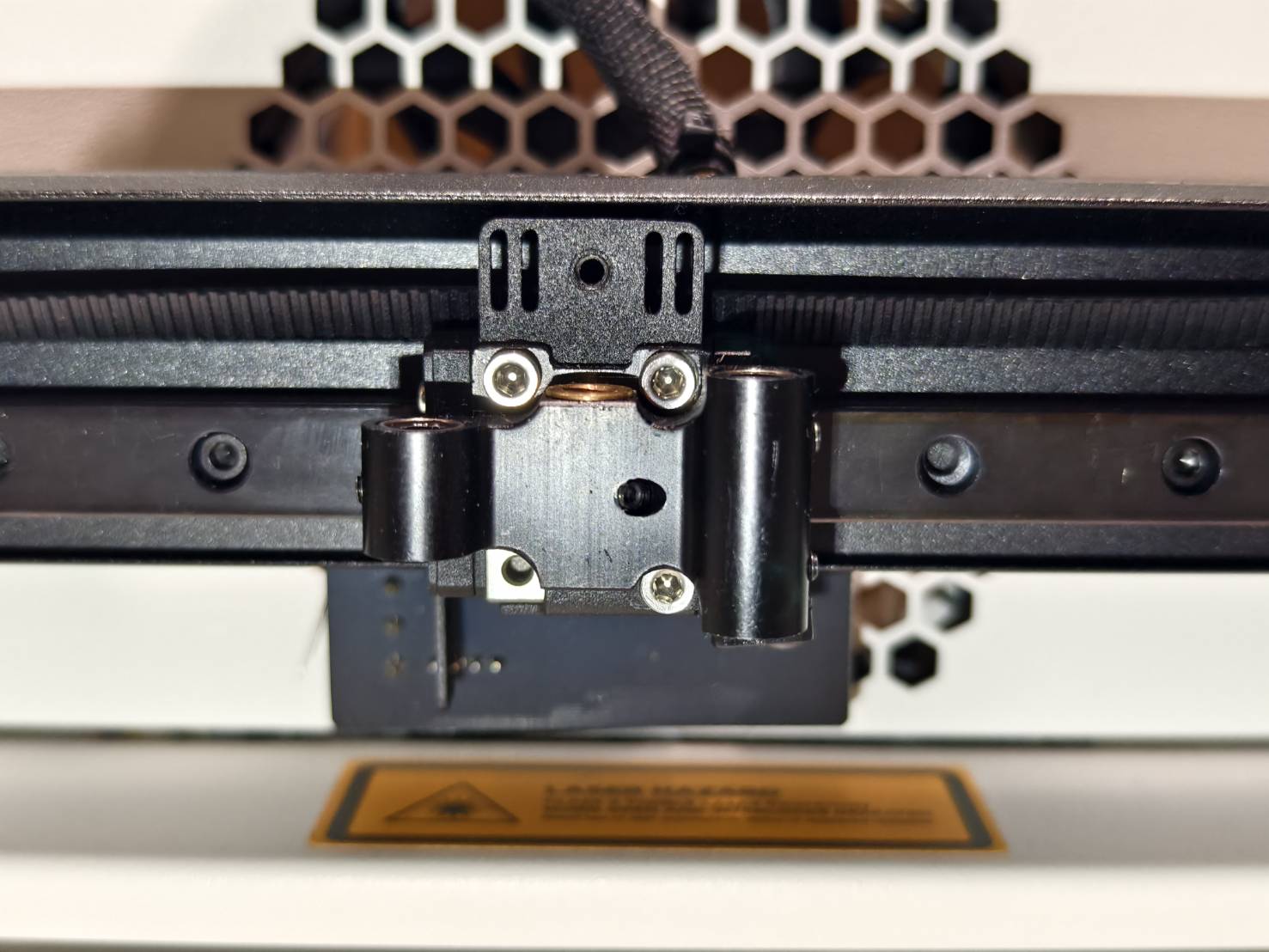

Drej bolten i midten med uret for at fjerne hele beslaget med Z-aksemotoren.
Trin 9
Skru remmeskruen ud. Hold remmen fast, når du skruer den ud, for at forhindre at remmen løsner sig.
Trin 10
Fjern remmen ved at trække den ud, eller du kan klippe den over.
Trin 11

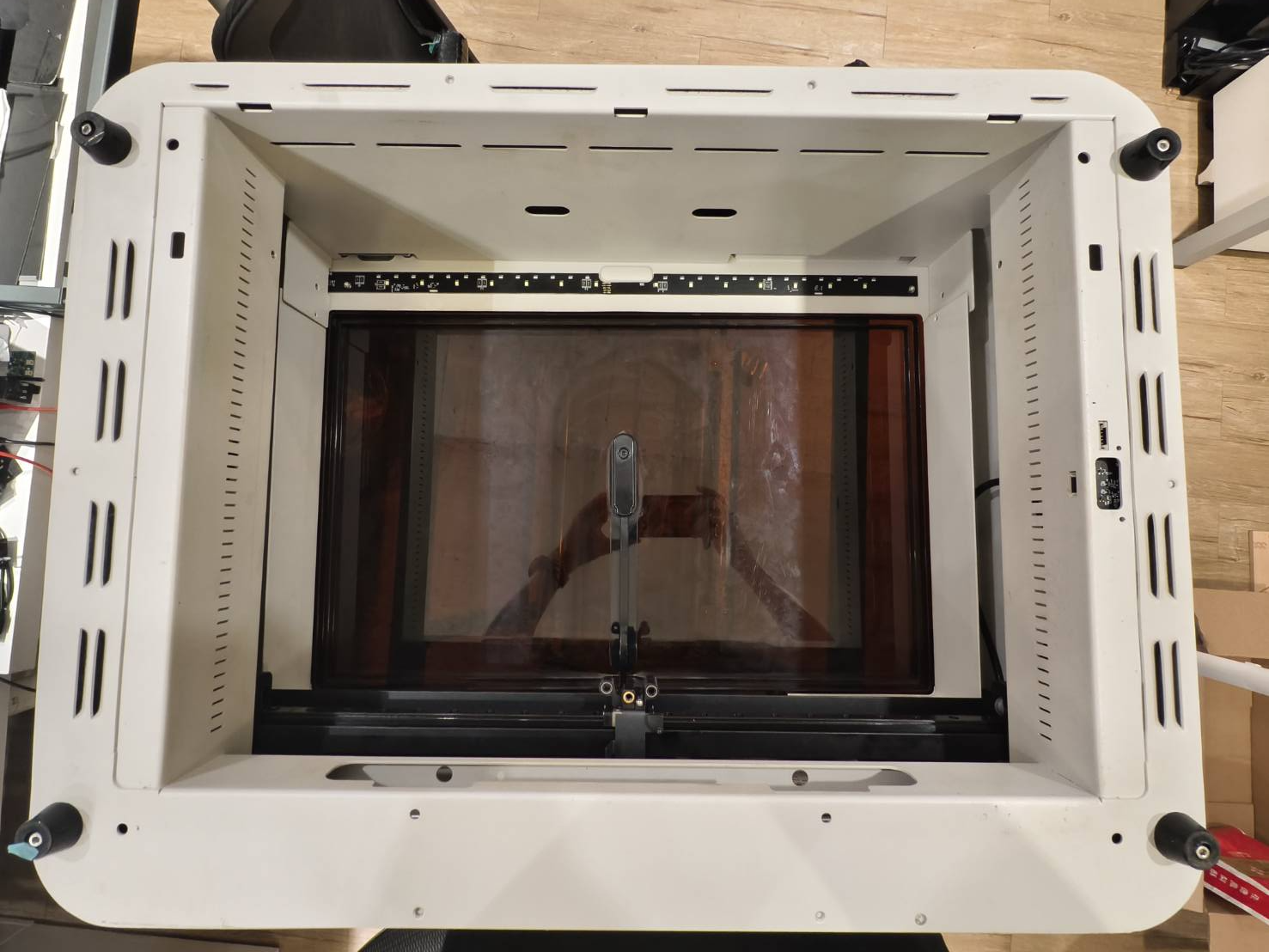

Sluk maskinen, fjern strømkablet og vend maskinen om.
Trin 12

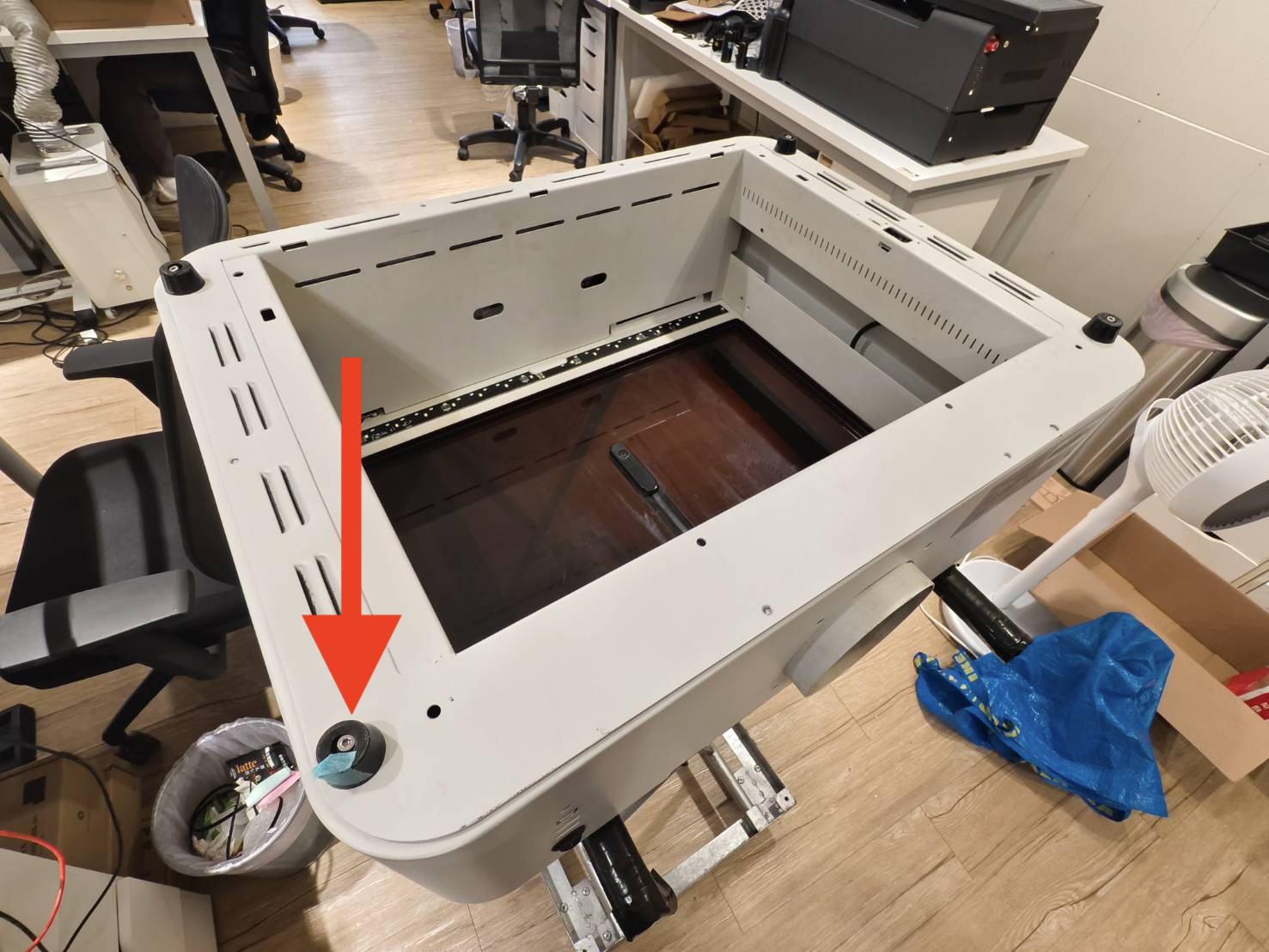

Markér gummifoden og skruen, der er tæt på USB-porten.
Formålet med markeringen er, at denne fods skrue er kortere end de andre og skal placeres i samme position.
Trin 13

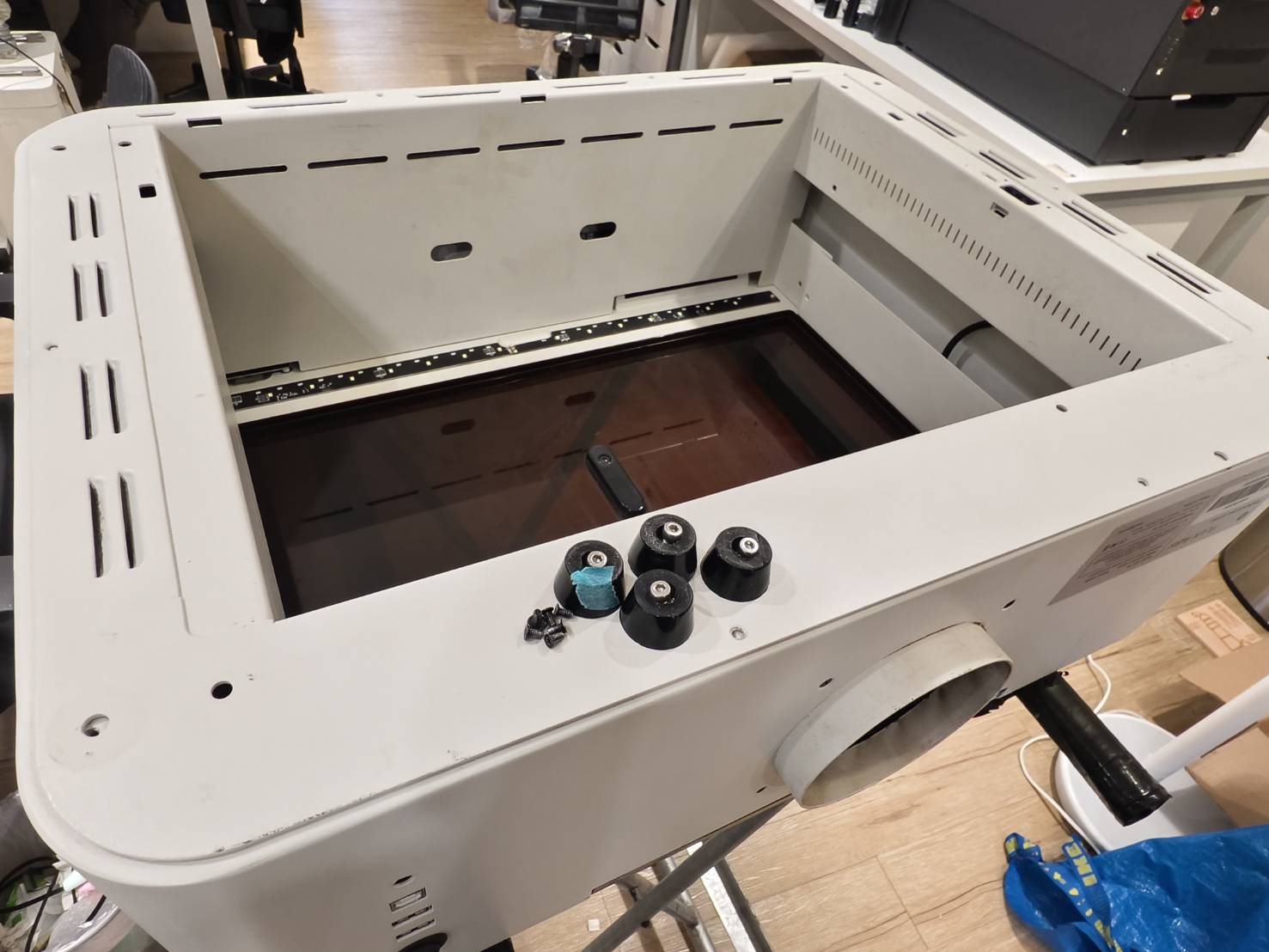

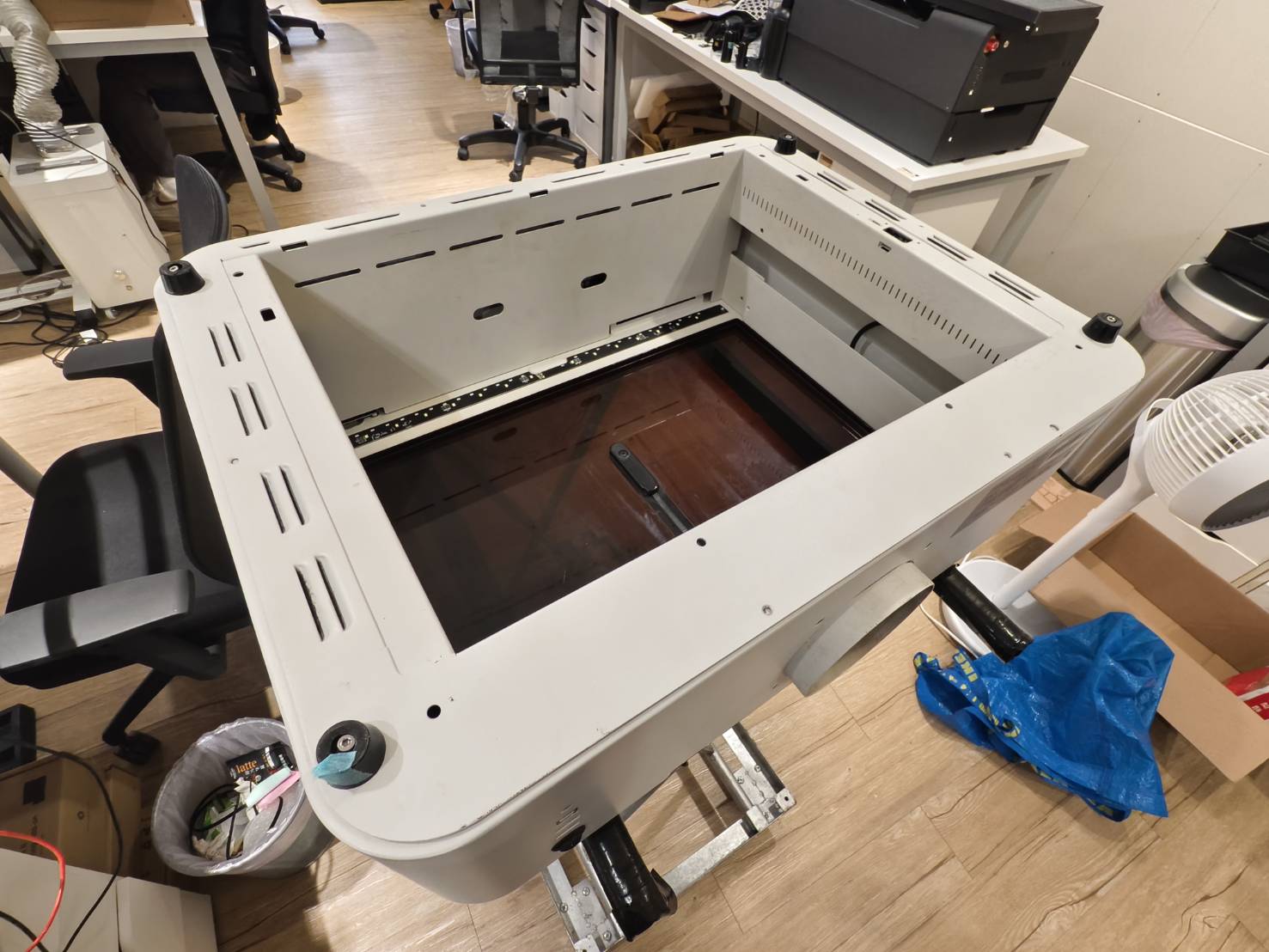

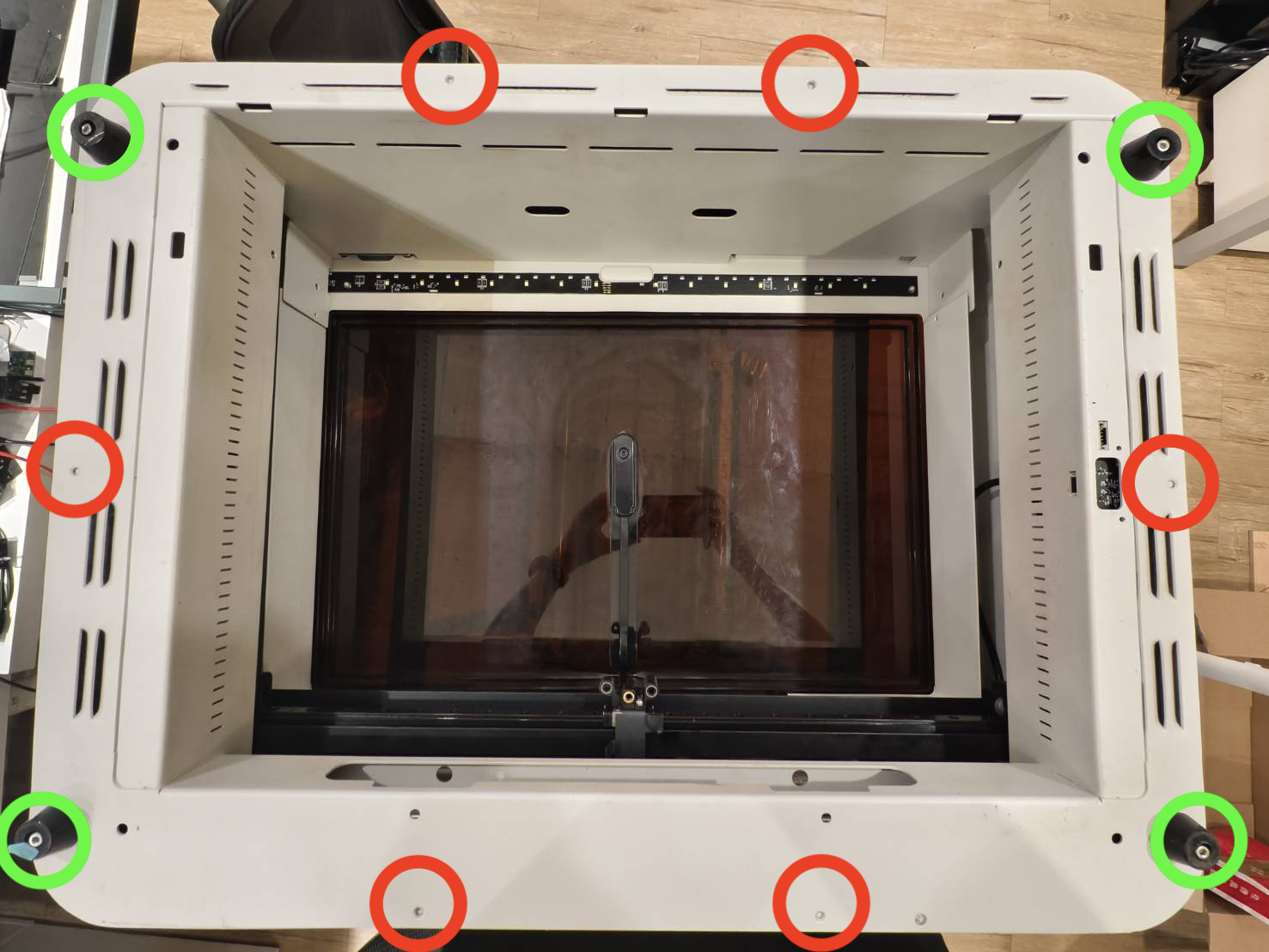

Skru bundskruerne ud og fjern gummifødderne.
(T8 skrue x 6 stk. & 3 mm sekskantskrue x 4 stk.)
Trin 14
Vend maskinen om og skru sideskruerne ud (T8 skrue x 2 stk.)
Trin 15

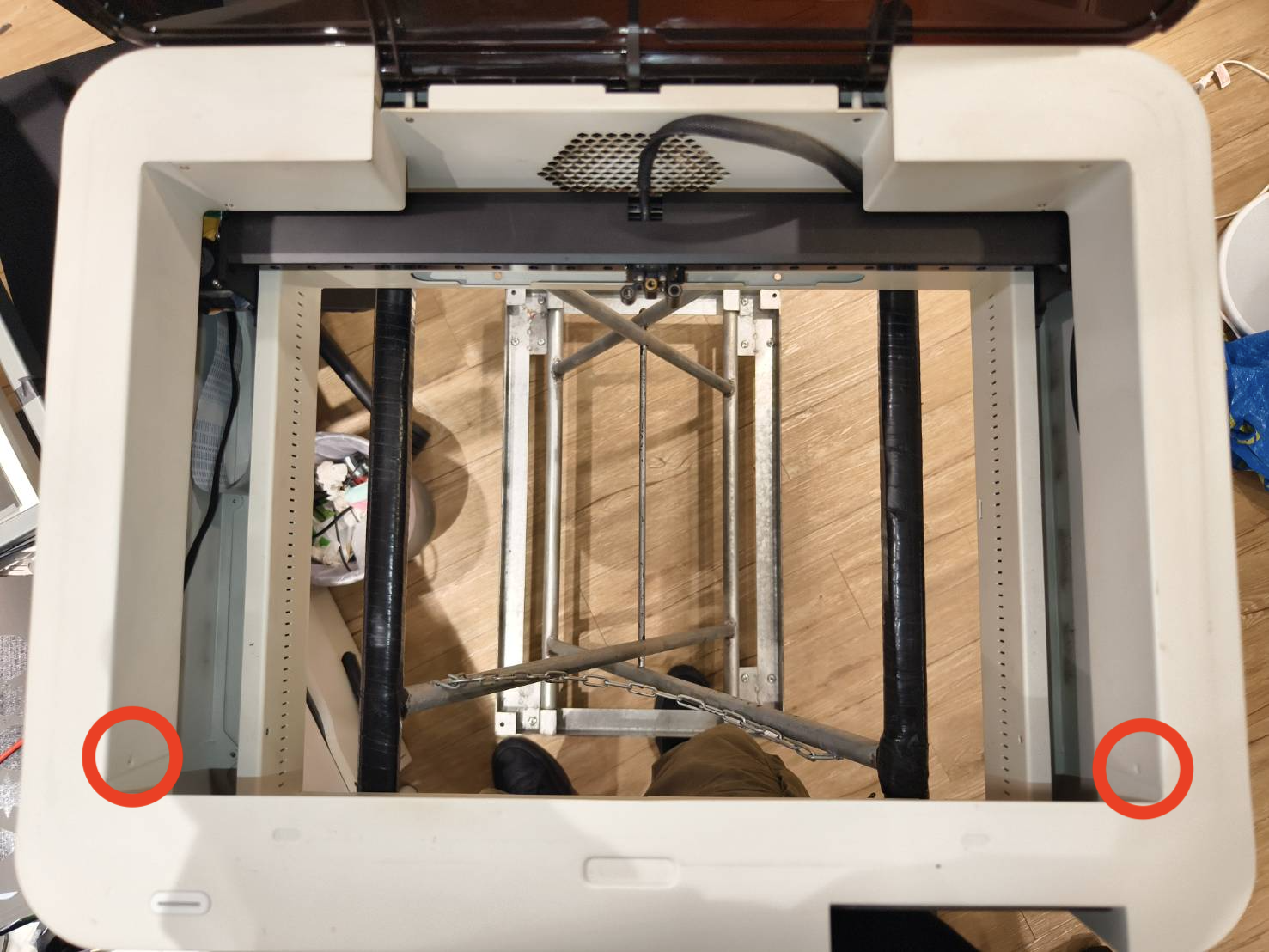

Markér skruehullerne på begge sider med pennen.
Formålet er at huske, at de markerede sider skal vende mod arbejdsområdet ved samling.
Trin 16

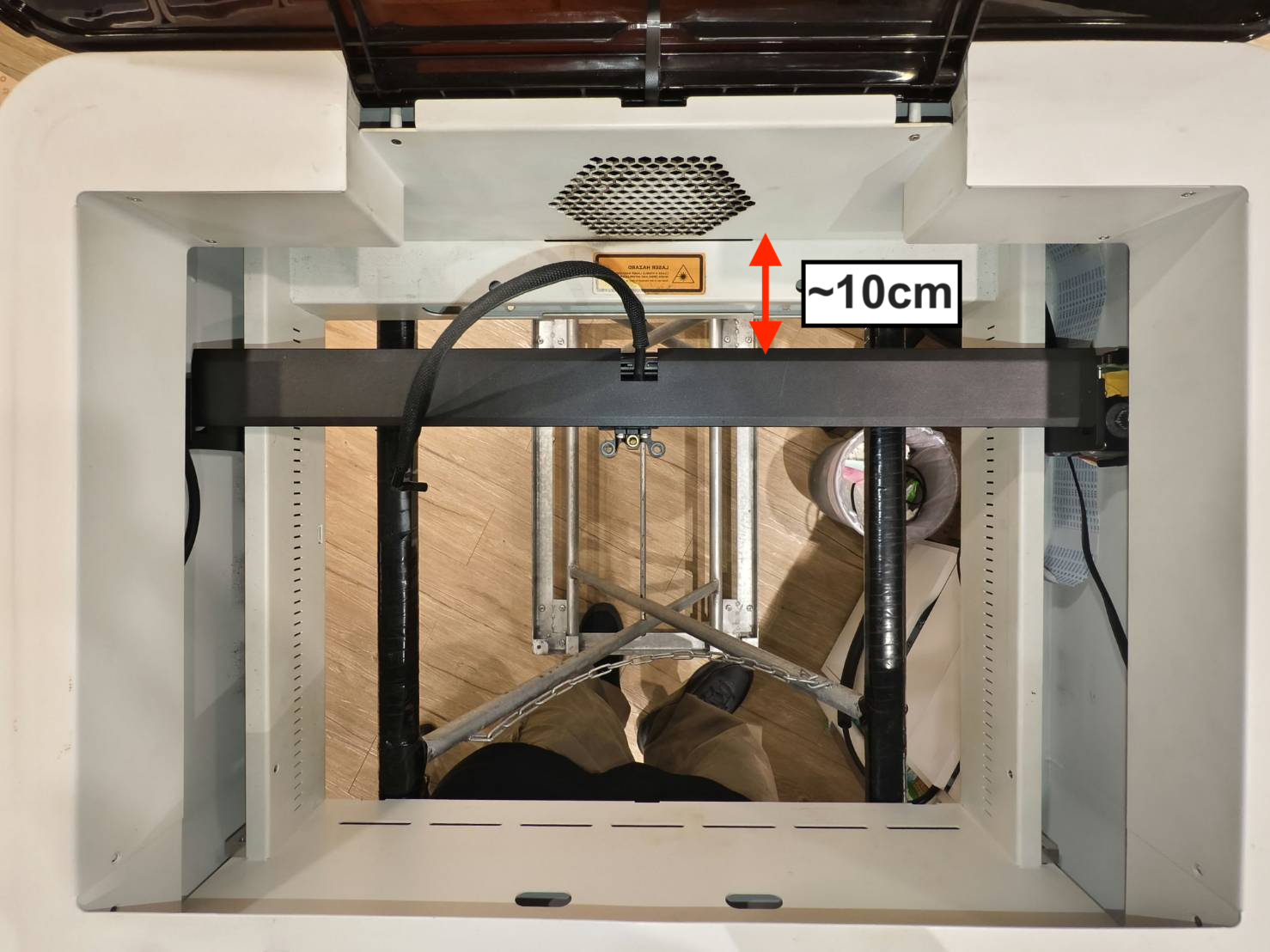

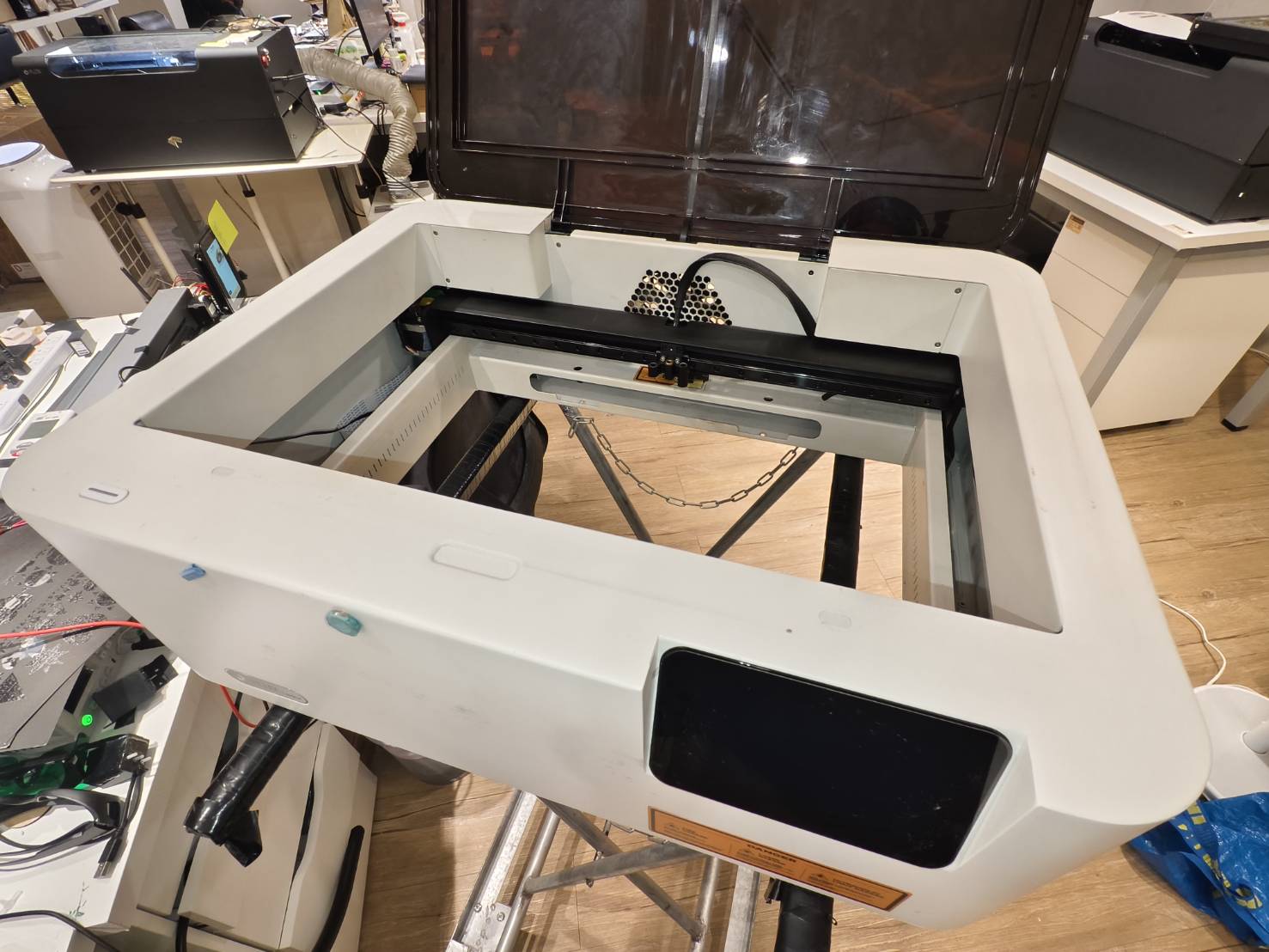

Flyt modulsædet til en position med en afstand på ca. 10 cm fra rammen.
(Formålet er ikke at blokere X-akseportalen. Hvis den er helt bagerst, låses den efter løft, og X-aksemotoren kan ikke nås. Hvis den er i midten, kan Y-aksens 38-bens kabel blive beskadiget)
Trin 17
Løft den øvre ramme med begge hænder og placér den på støtterne.
(Vær forsigtig med ikke at få ledningerne i klemme mellem rammerne.)
Eksempel på ramme placeret på støtterne:
Løfteeksempel video (videoen blev optaget inde i maskinen):
Trin 18
Fjern det hvide hjul på højre side. (2,5 mm unbrakonøgle)
Trin 19
Indsæt det nye tandrem (løkketype) gennem åbningen på højre side ind i X-aksens metalramme, og sæt det derefter på den hvide spænderulle (med tænderne vendt indadSkub remskiven og remsamlingen tilbage i metalrammen, og fastgør den med en skrue for at sikre den.
Trin 20
Skru remskruen tilbage og sørg for, at remmen er arrangeret som i videoen.
Den anden side af remmen skal være inde i X-aksen.
Trin 21
Loop the other end of the belt onto the X-axis motor.
(Use a screwdriver's back to apply force to the belt and push the module seat holder to move the belt. The belt should gradually loop onto the motor's pulley.)
Trin 22
Test manuelt, om bevægelsen er synkroniseret, og sørg for, at den tandede side vender indad. Hvis bevægelsen ikke er synkroniseret, skal du gå tilbage til Trin 18 for at kontrollere, om installationen blev udført korrekt.
Trin 23
Gendan den øvre rammes position.
Bemærk, at de markerede skruehuller skal vende mod arbejdsområdet.
Gendannelse af rammen:
Trin 24
Spænd sideskruerne.
Trin 25
Vend maskinen om. Spænd alle skruerne i bunden.
Bemærk, at den markerede fod og skrue skal placeres tæt på USB-portene.
Anbefaling:
Det anbefales ikke at spænde skruerne helt i starten, da nogle skruer kan være fejljusteret og derfor ikke kan sættes i. Det anbefales derfor at spænde alle skruerne, efter at alle skruer er installeret.
Trin 26
Vend maskinen om. Bevæg modulsædet rundt for at kontrollere, om det kan bevæges frit.
|
|
Trin 27
Prøv at løsne skruen på gummifoden tæt på USB-portene, og forsøg at bevæge modulsædet igen.
Trin 28
Hold beslaget på plads, og drej bolten i midten mod uret for at installere beslaget med Z-aksemotoren.
Trin 29
Påfør de sorte klistermærker på toppen af akslerne. Hvis klistermærkerne ikke er tilgængelige, kan dette trin springes over, da de er valgfrie.
Trin 29.1
Monter lejet på toppen af bolten. Hvis du ikke har dette leje, kan dette trin springes over.
Trin 30
Genmonter den øverste ramme på modulsædet. (1,5 mm sekskantet skrue × 4 stk.)
Trin 31
Placer soklen på et bord, og sørg for at tapene stikker lidt ud fra bordpladen.
Trin 31.1
Løft maskinen i en let vinkel for at justere taphullerne på maskinens forende med tapene på soklen. Indsæt tapene, og placer derefter maskinen på bordpladen.
Trin 31.2
Skru disse skruer tilbage for at fastgøre soklen.
Trin 32
Genmonter luftslangen.
Trin 33
Genmonter fjederen på X-aksens rem.
Trin 34
Tilslut disse kabler igen.
#END
