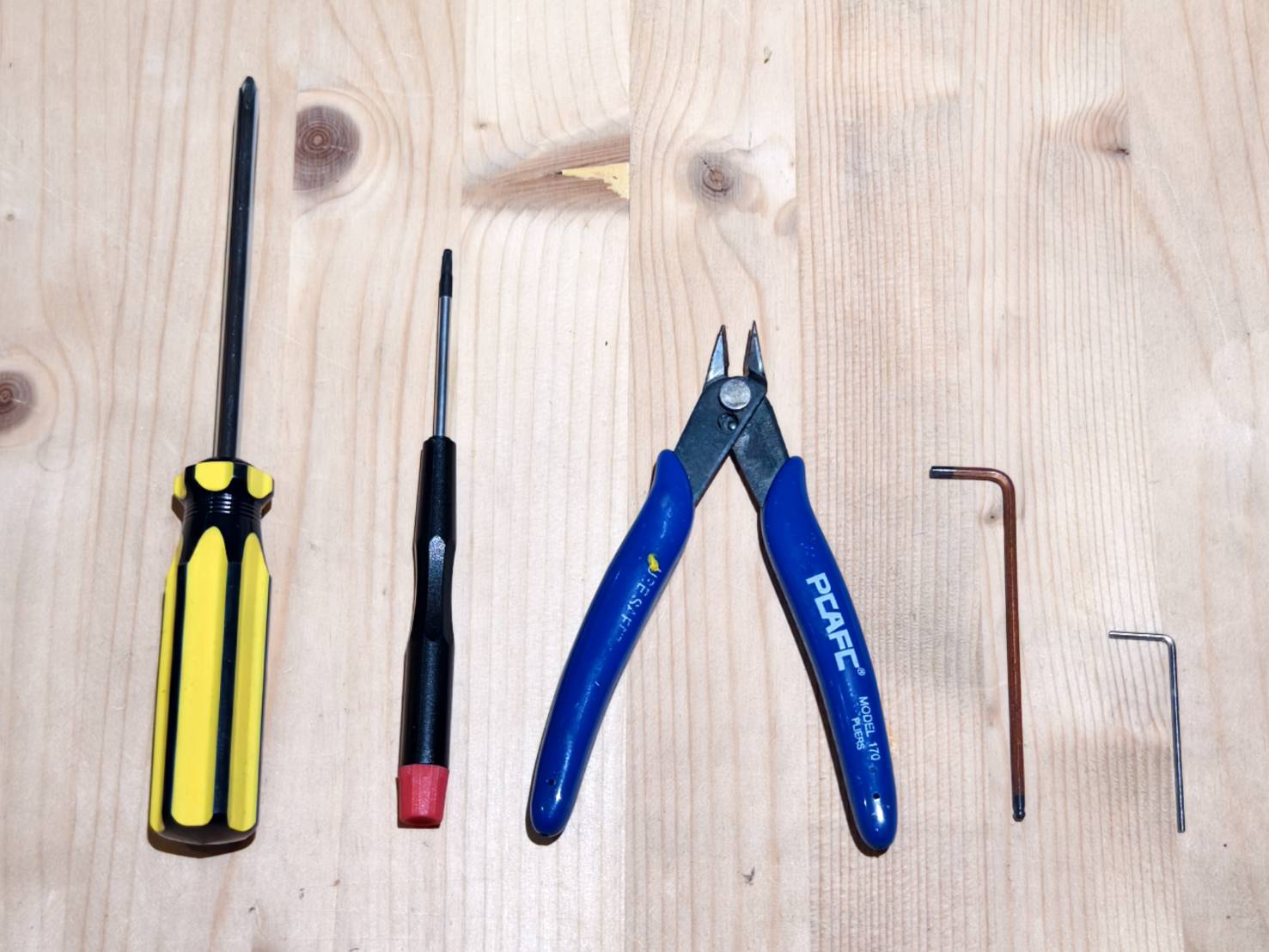

Værktøjer
| 1 |
Stjerneskruetrækker |
| 2 |
Torx T8 skruetrækker |
| 3 |
Bidetang |
| 4 |
2,5 mm unbrakonøgle |
| 5 |
1,5 mm unbrakonøgle |
Trin 1

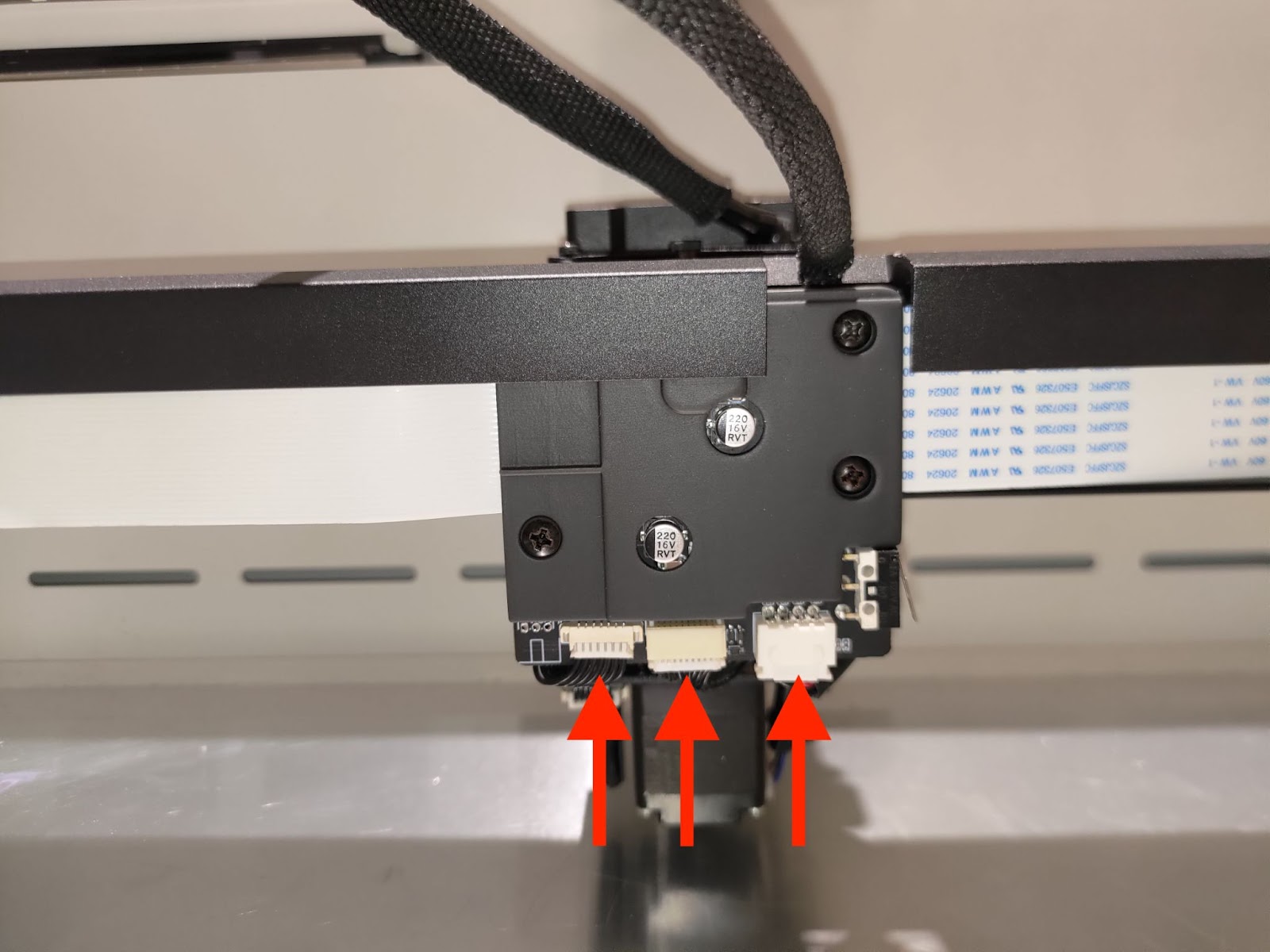

Frakobl de tre kabler, som er vist på billedet nedenfor.
Trin 2
Brug en unbrakonøgle til at fjerne remspænderen på X-aksens rem.
Trin 3

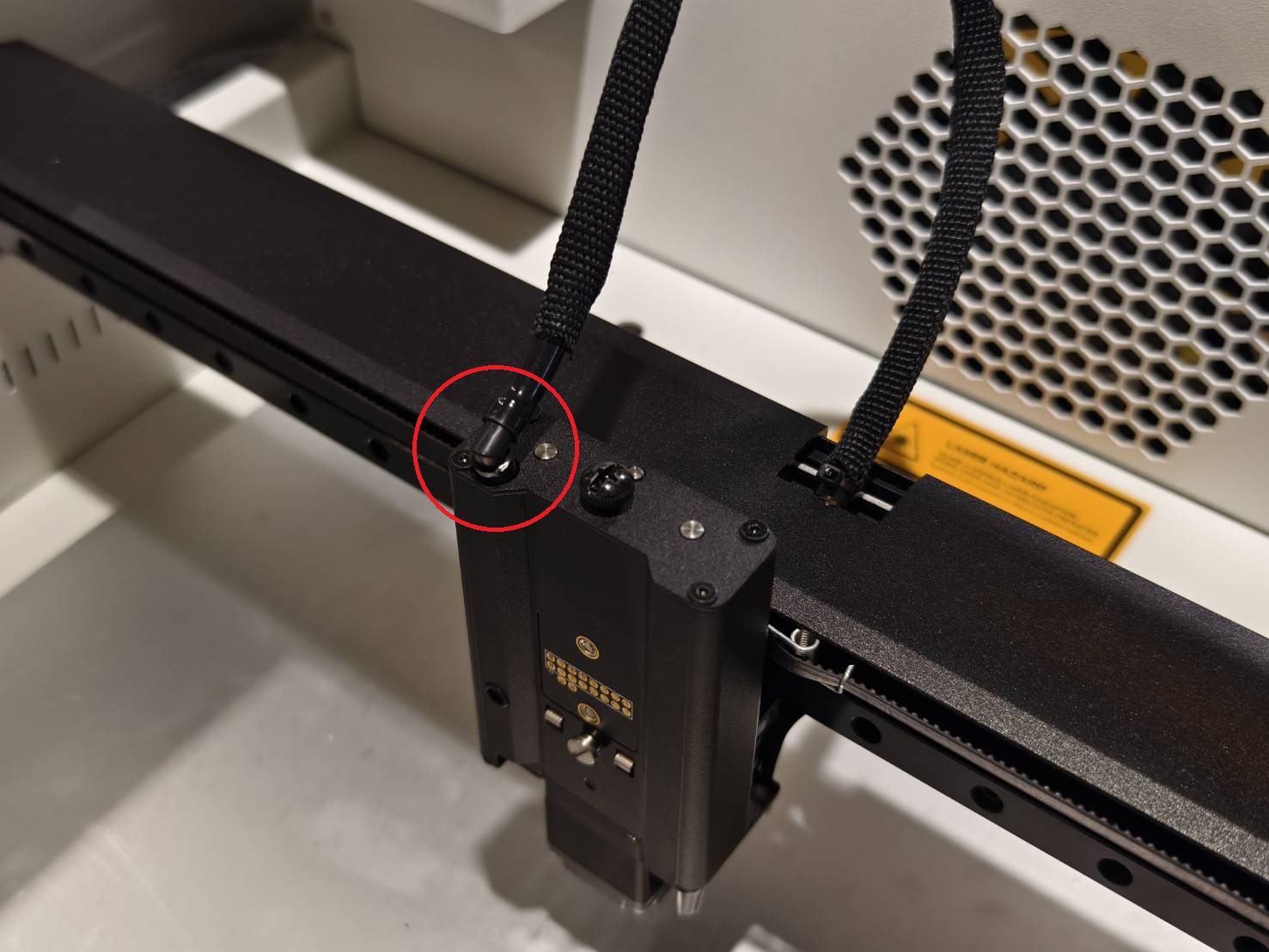

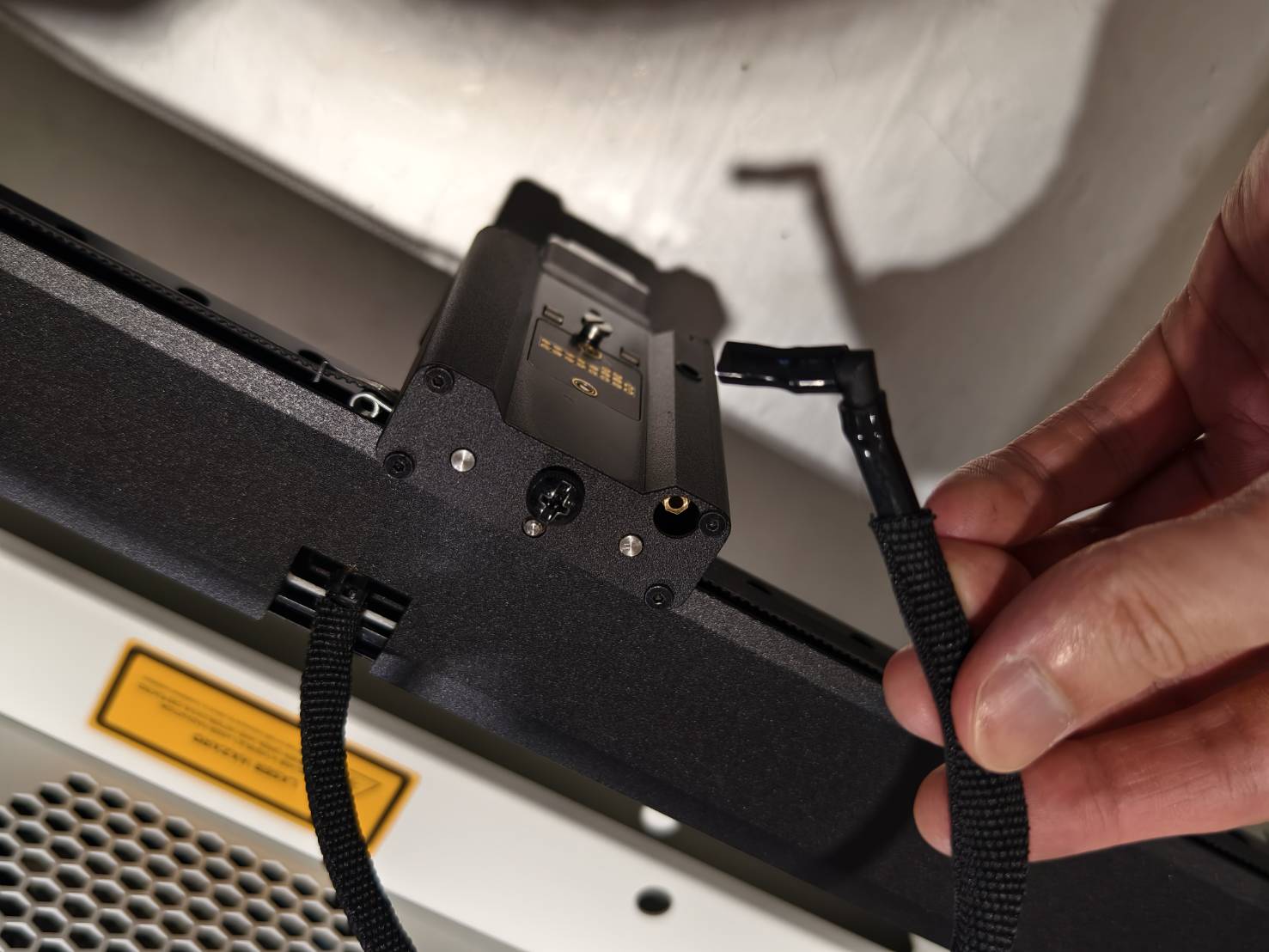

Afmonter luftslangen med L-formet fitting fra modulsædet.
Trin 4

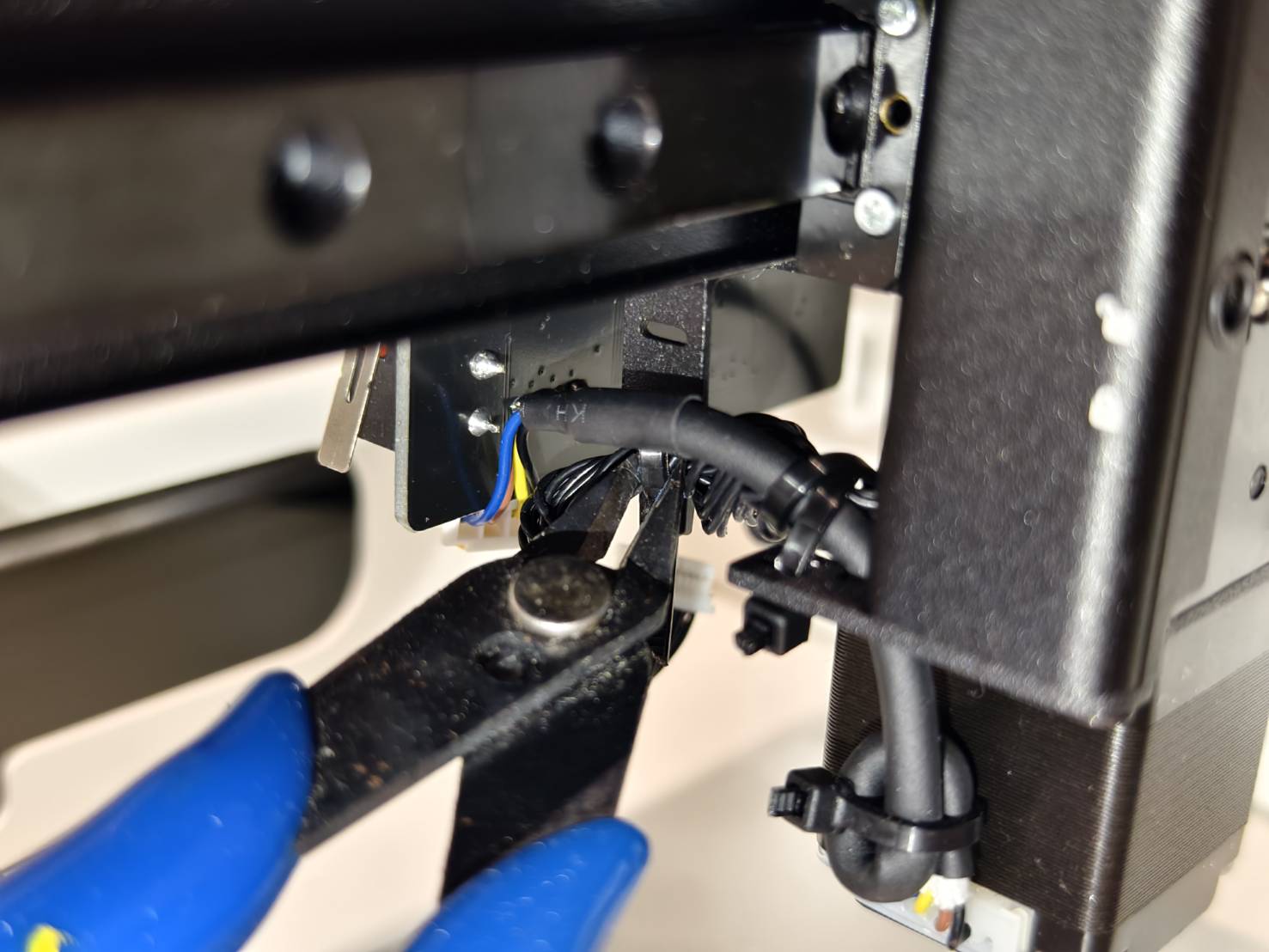

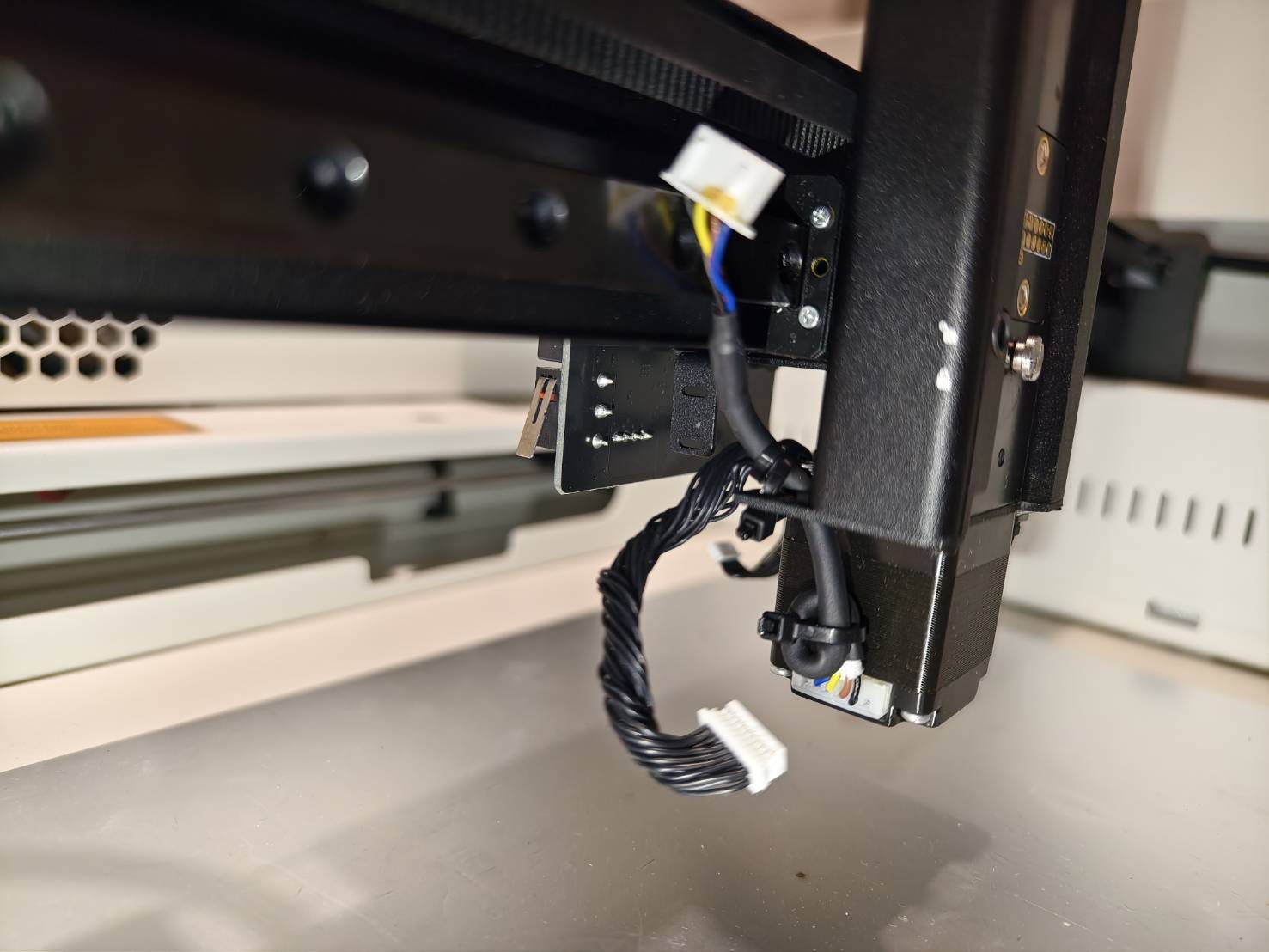

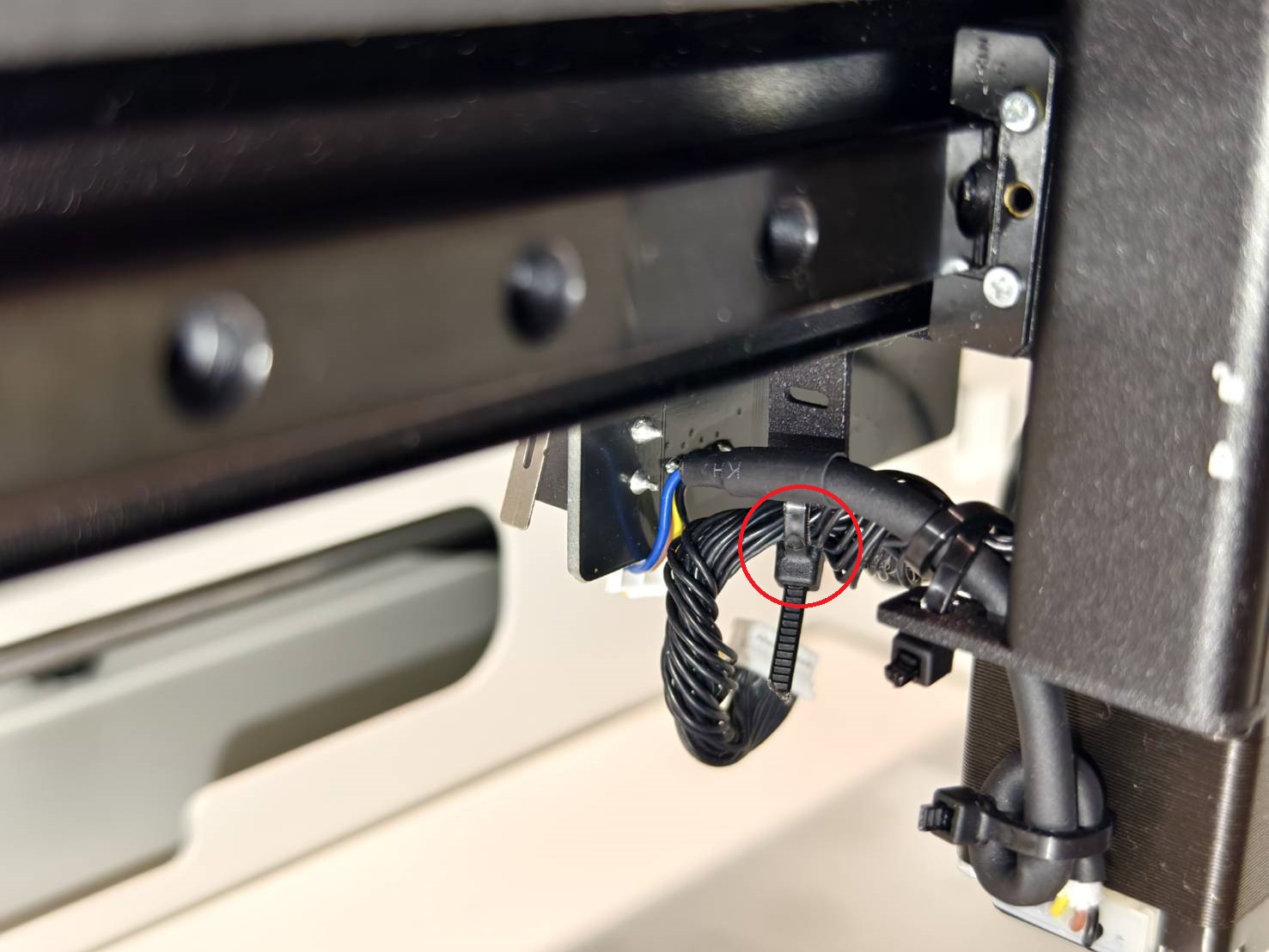

Klip kabelbinderen over, der holder 20-pins kablet fast på bagsiden af modulsædet.
Trin 5
Løsn disse to skruer for at fjerne metalfundamentet.
Trin 5.1

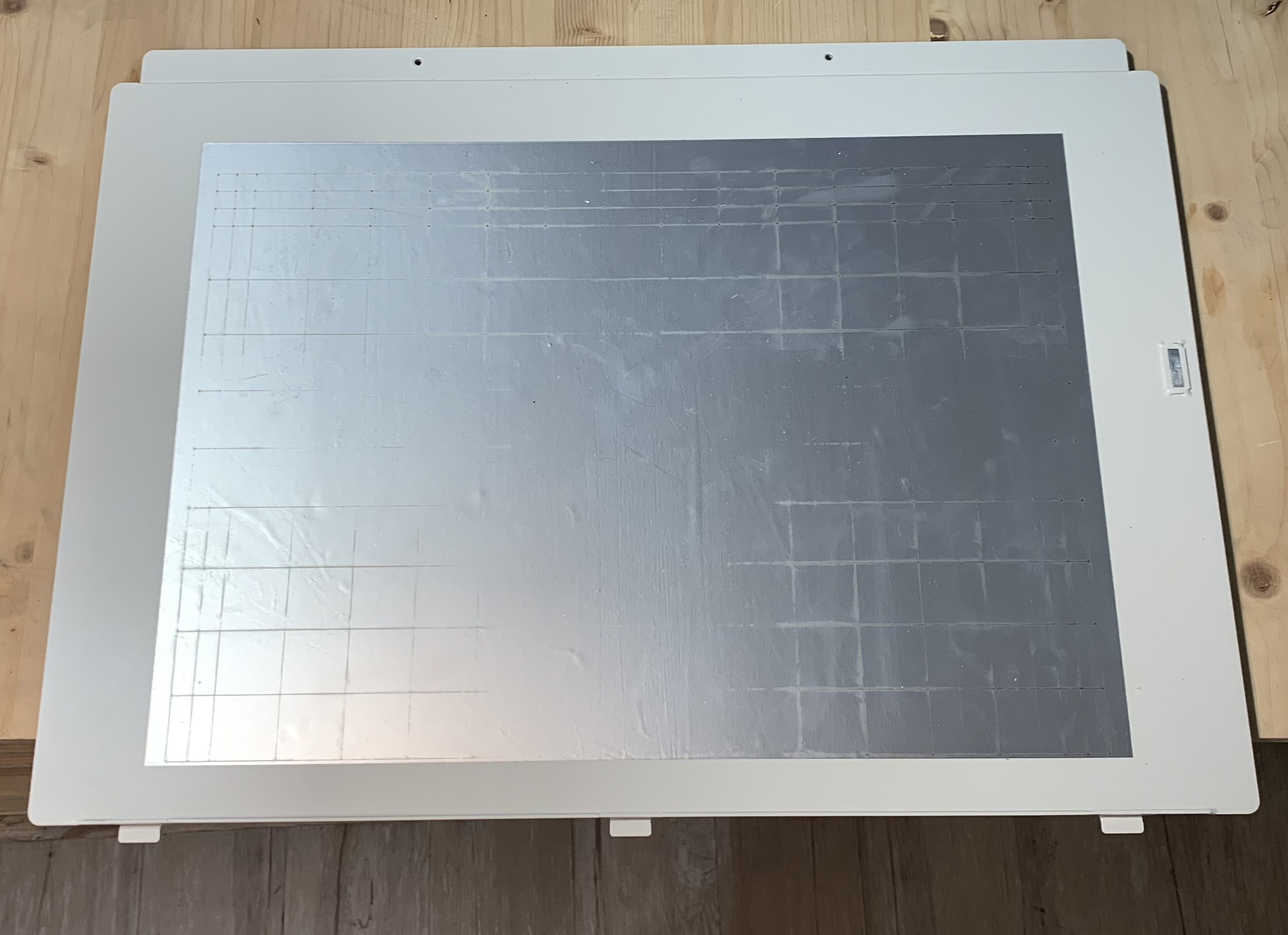

Fjern metalfundamentet ved at løfte maskinen en smule og trække fundamentet direkte ud.
Trin 6

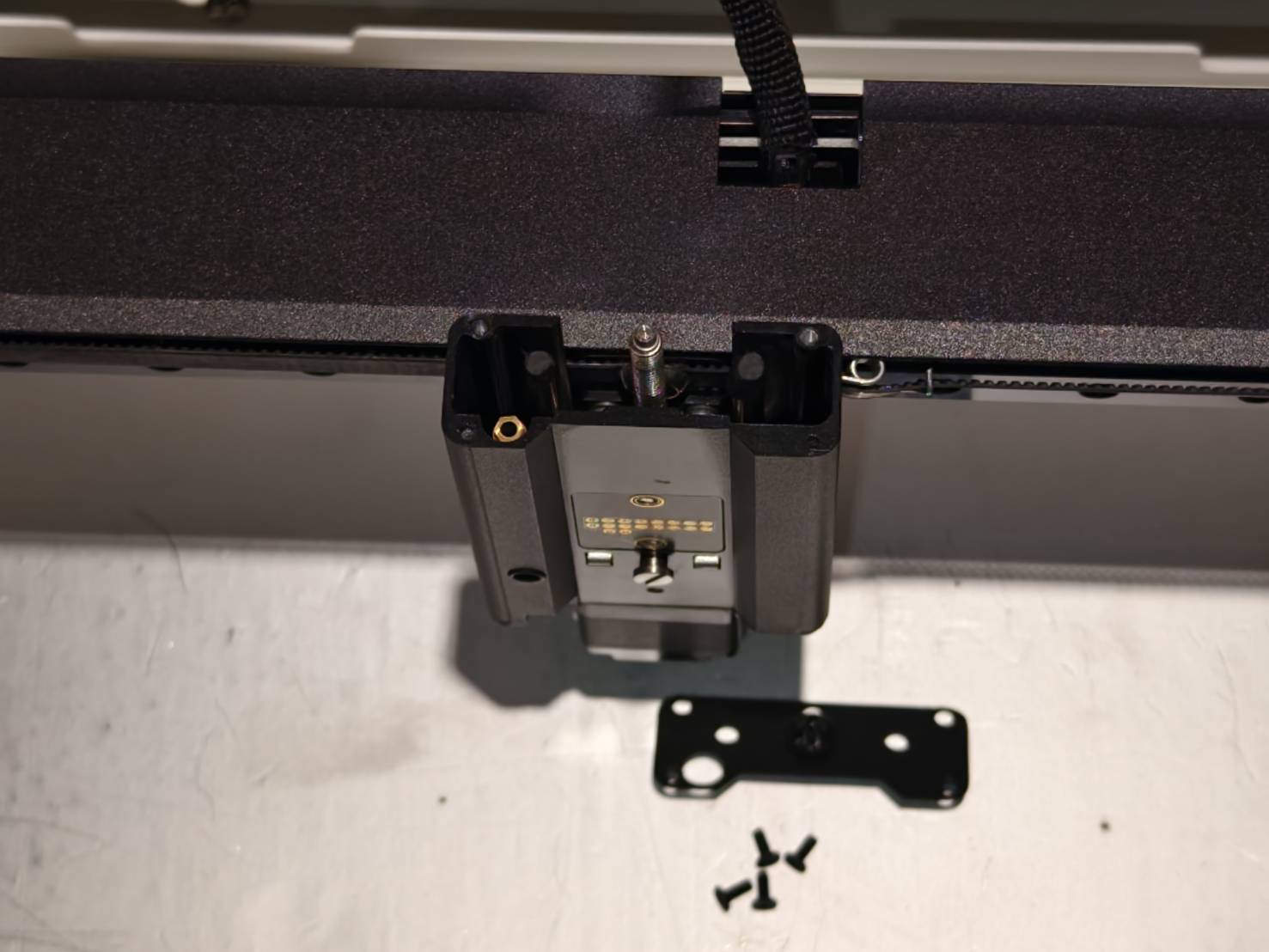

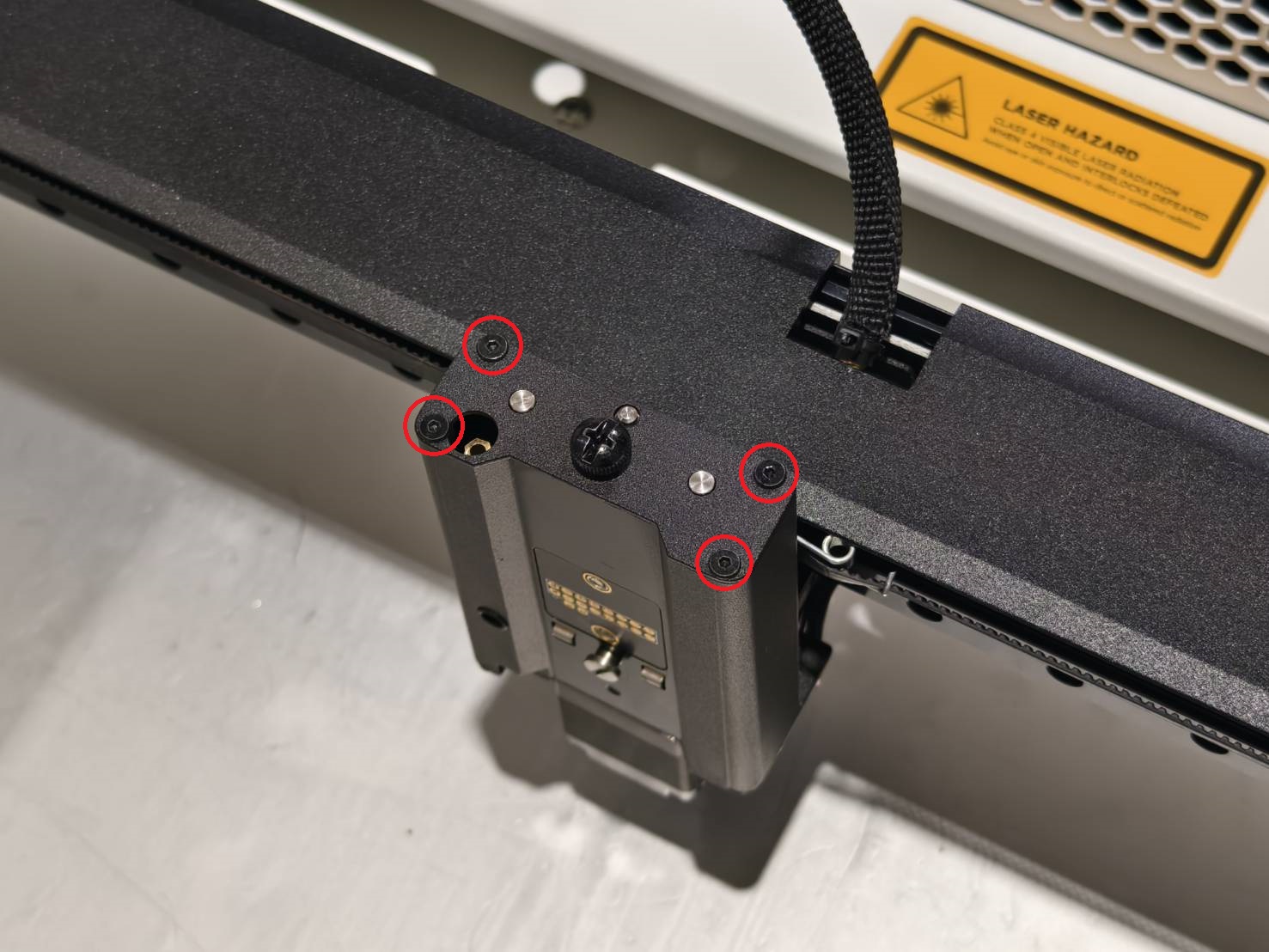

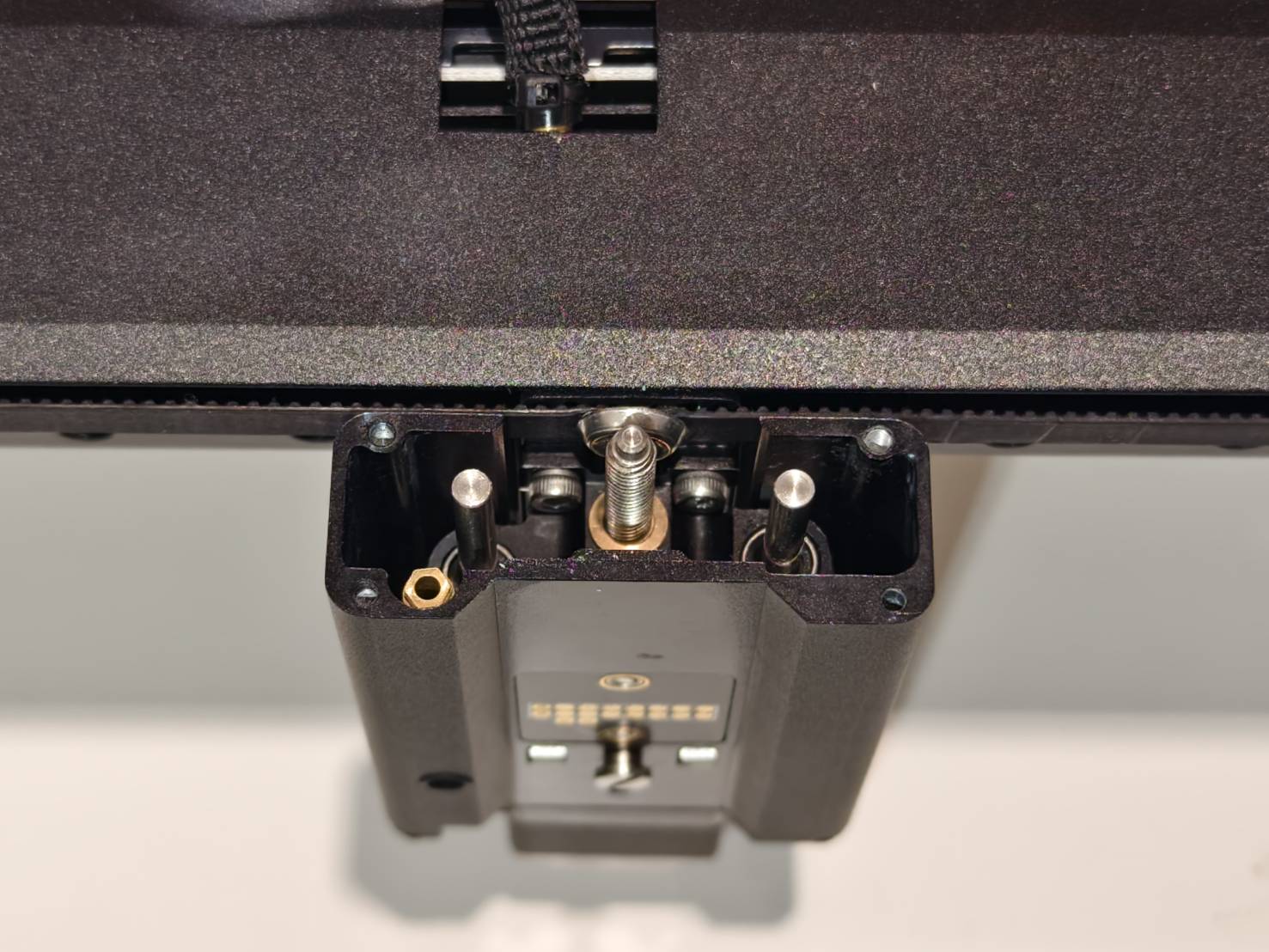

Fjern modulholdersædets øverste ramme. (1,5 mm unbrakonøgle * 4 stk.)
Trin 7

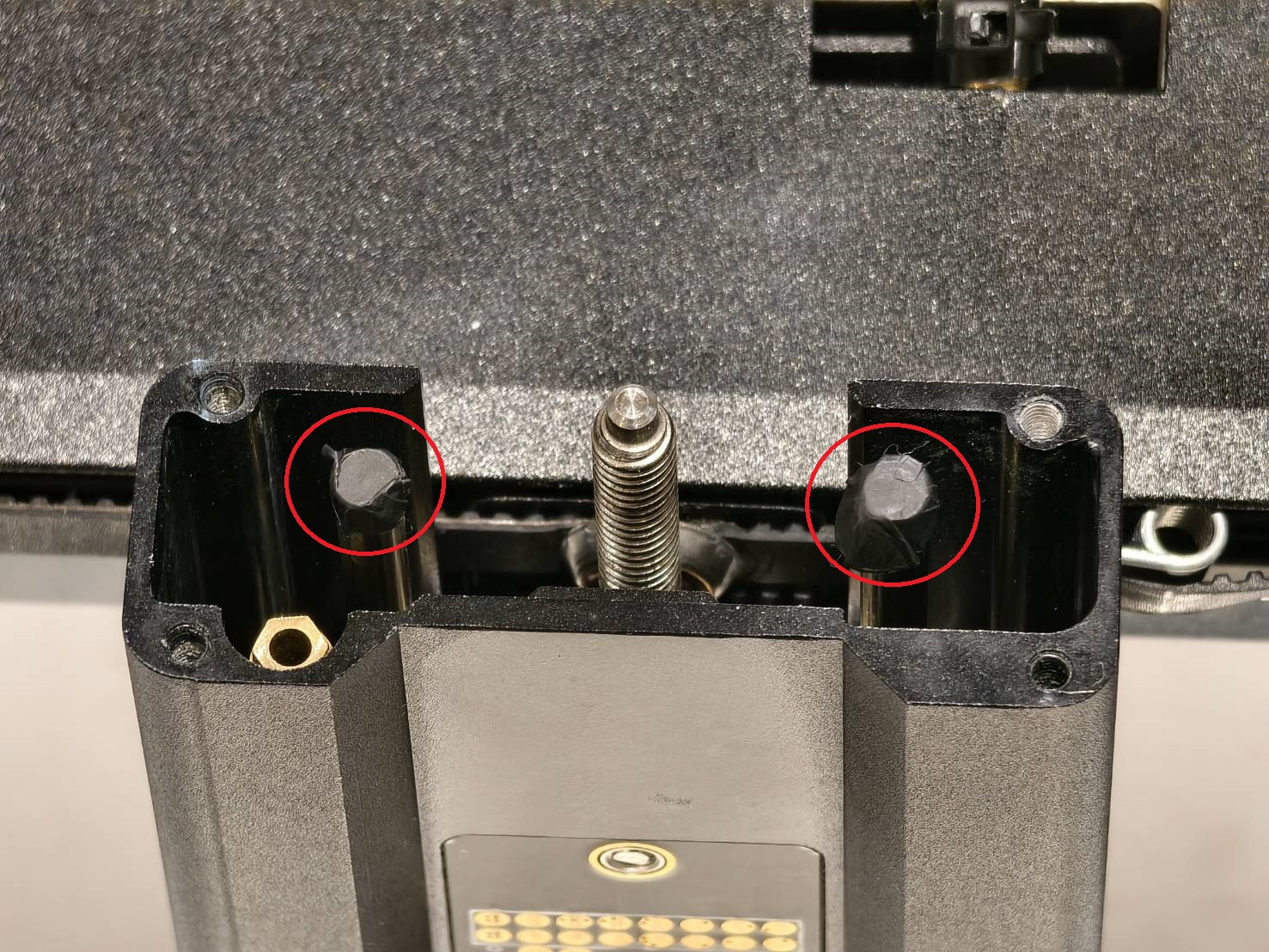

Fjern de to sorte mærkater på toppen af akslerne.
Hvis din maskine ikke har mærkater som vist på billedet nedenfor, gå videre til trin 8.
Trin 8
Drej tappen i midten med uret for at fjerne hele beslaget med Z-aksemotoren.
Trin 9

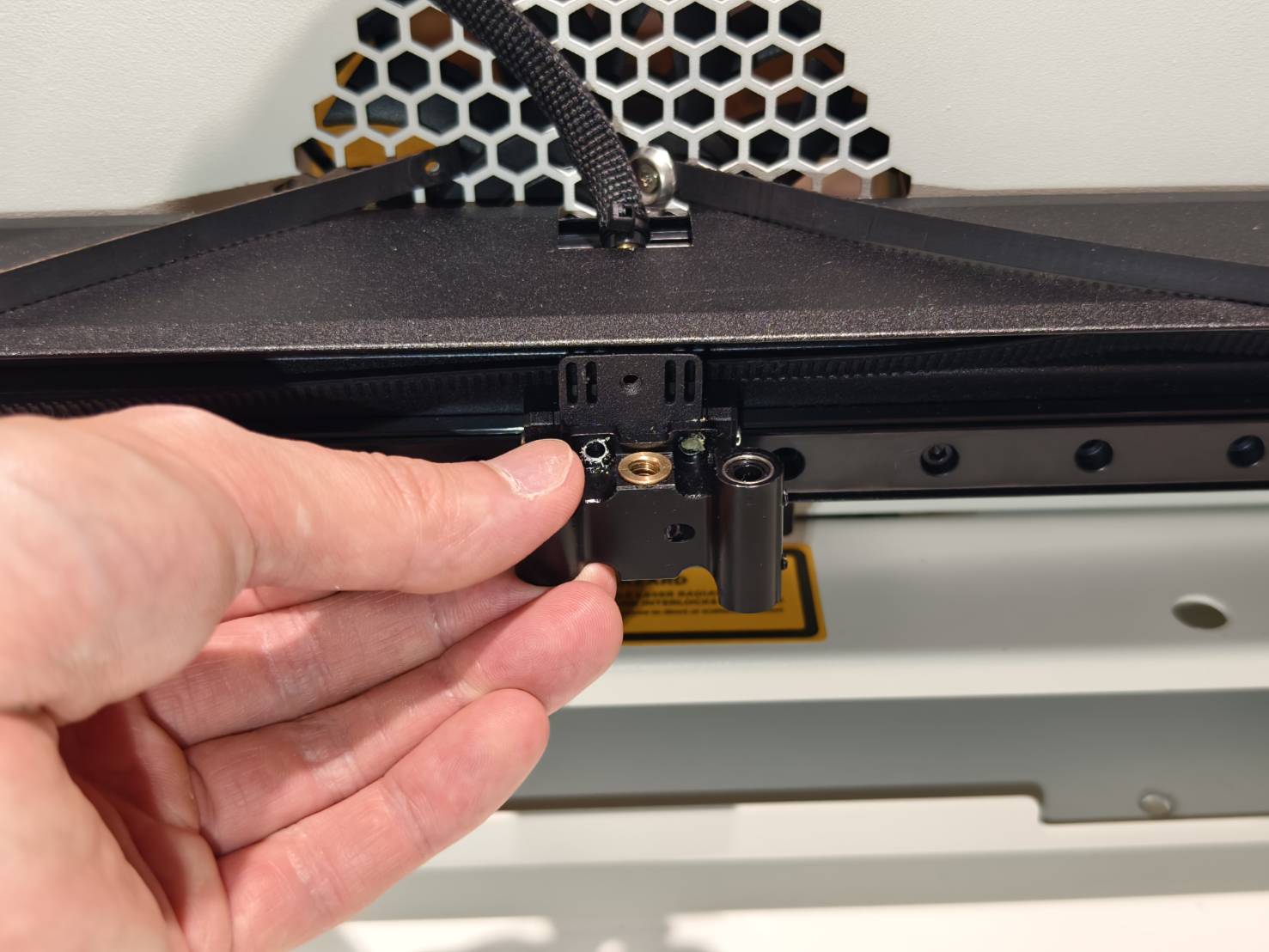

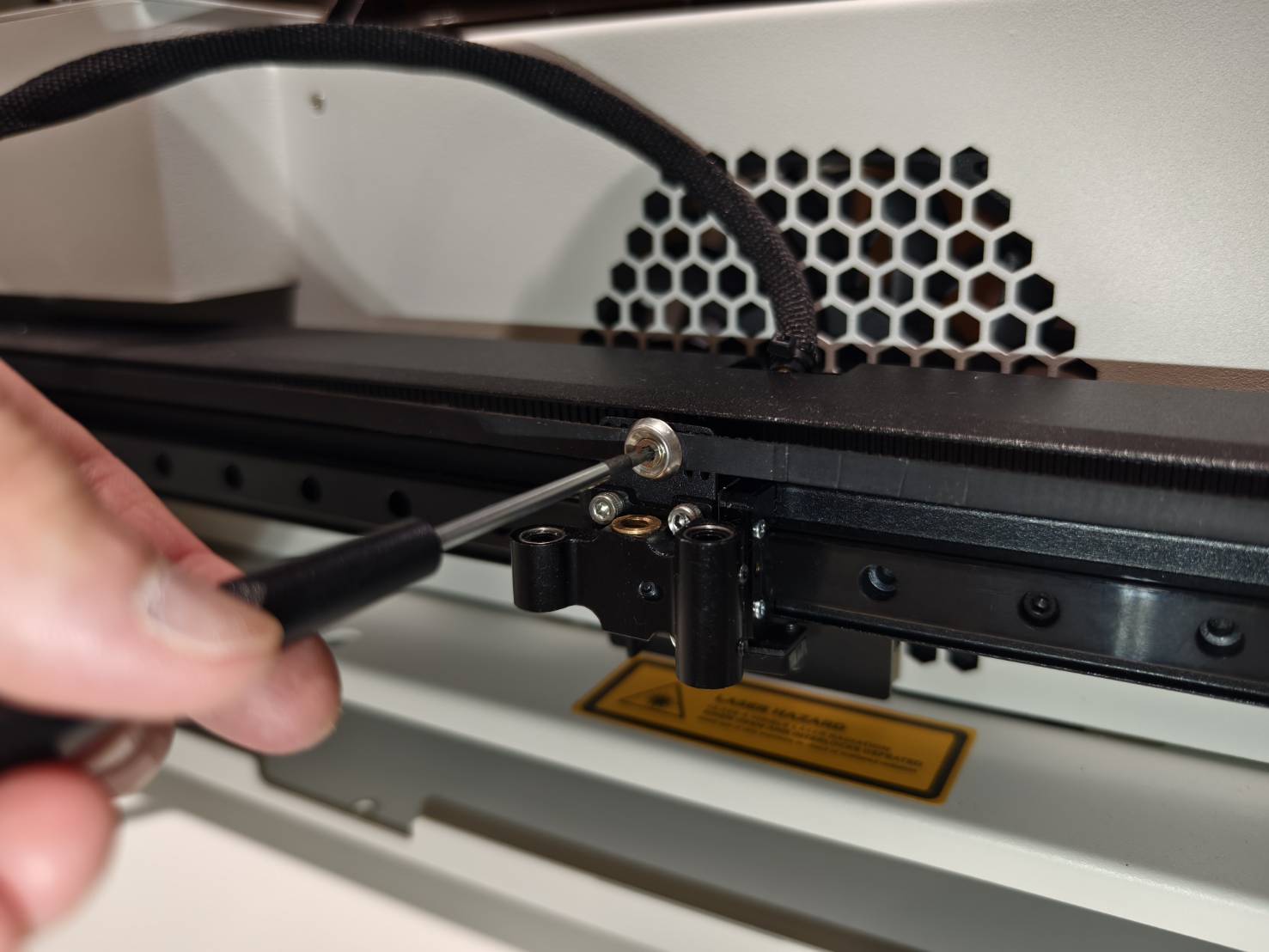

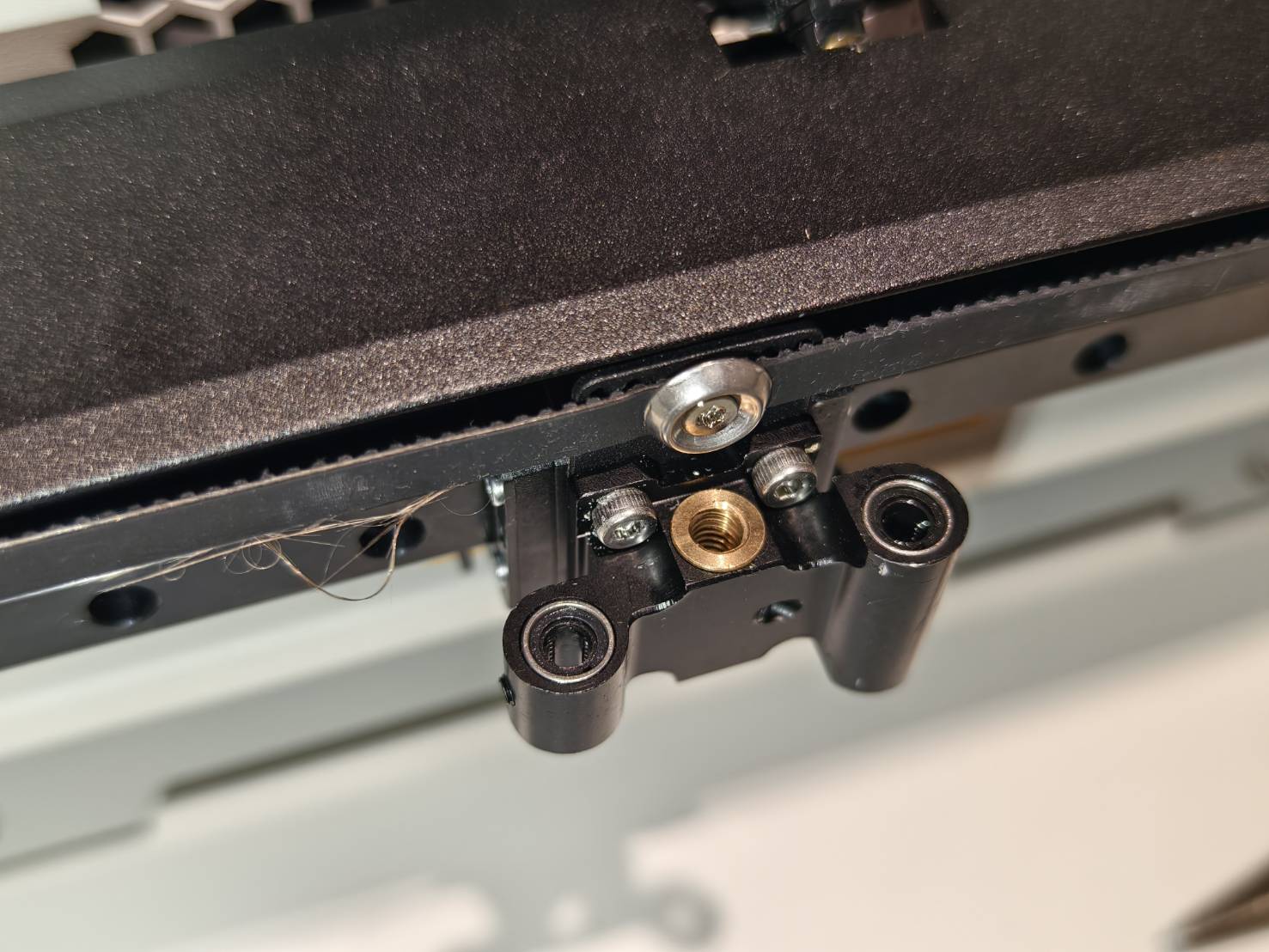

Løsn remskruen. Hold venligst fast i remmen, mens du løsner den, for at forhindre at remmen løsner sig.
Trin 9.1

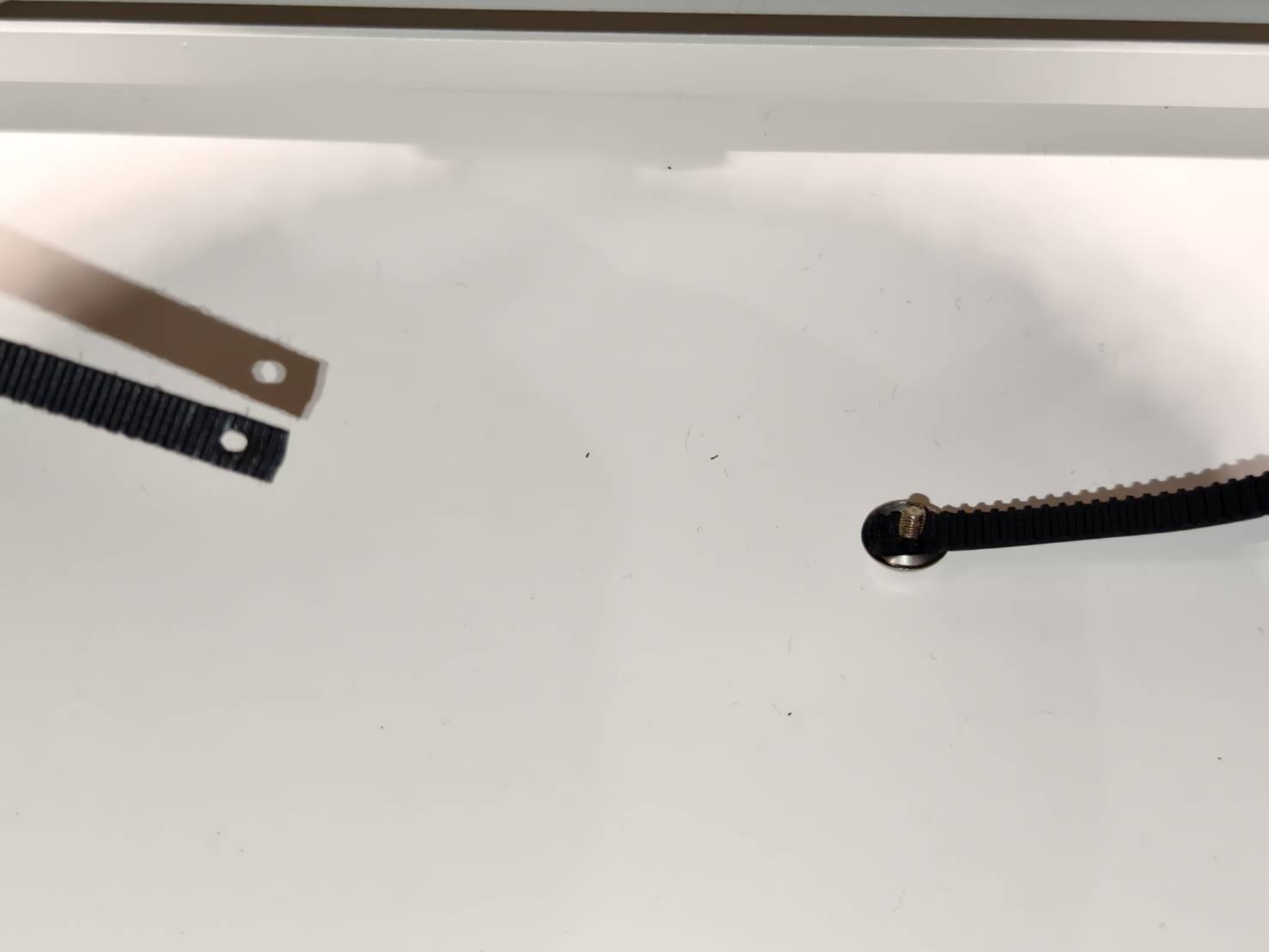

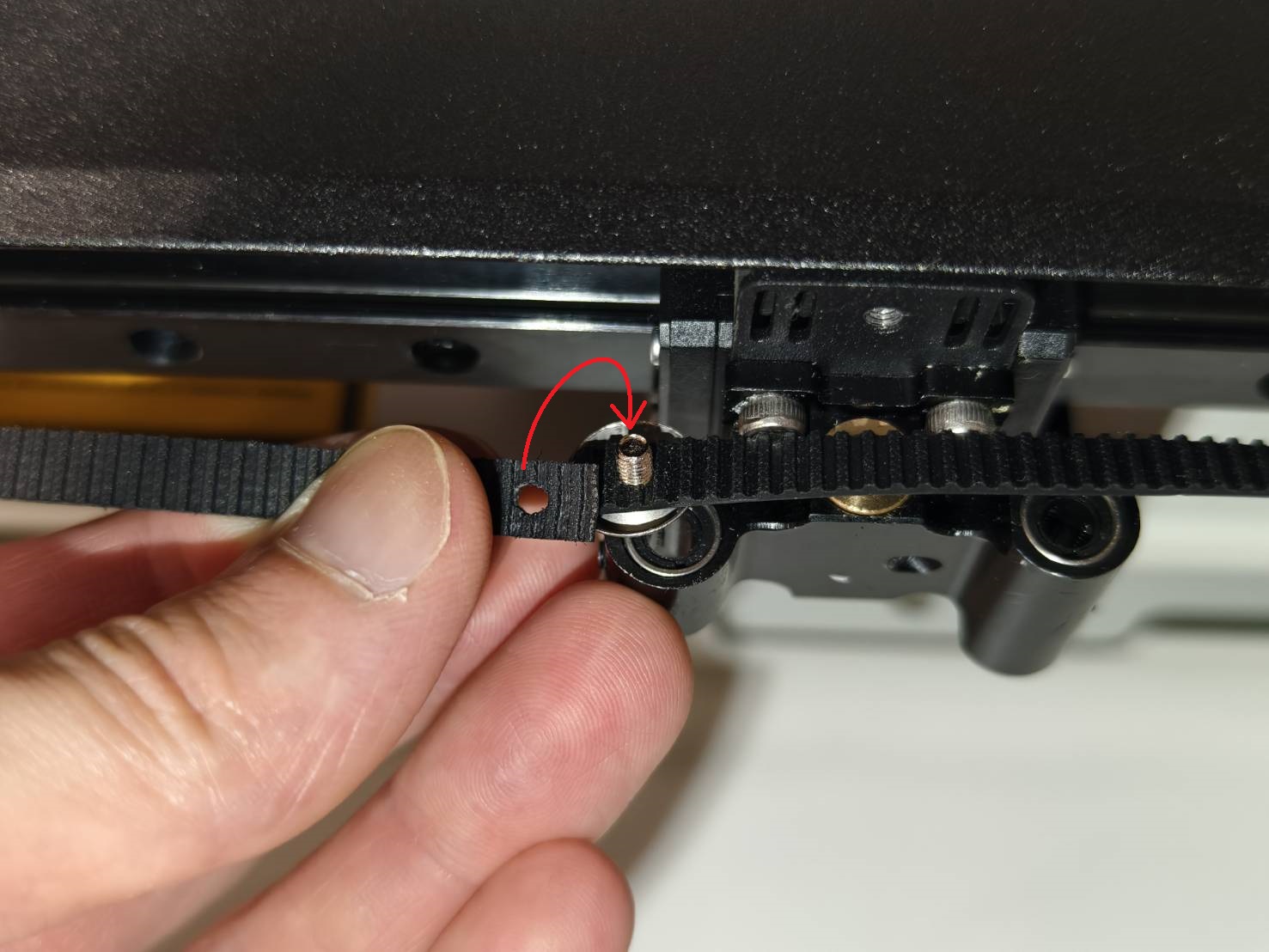

Hvis din rem er løsnet som vist, er den eneste måde at reparere det på at tvinge de to sider tættere på hinanden for at genindsætte skruen i hullerne.
Sørg for, at remmens tandside vender indad mod rammen.
Det anbefales at to personer udfører dette, da remmen kan være meget stram.
Trin 10

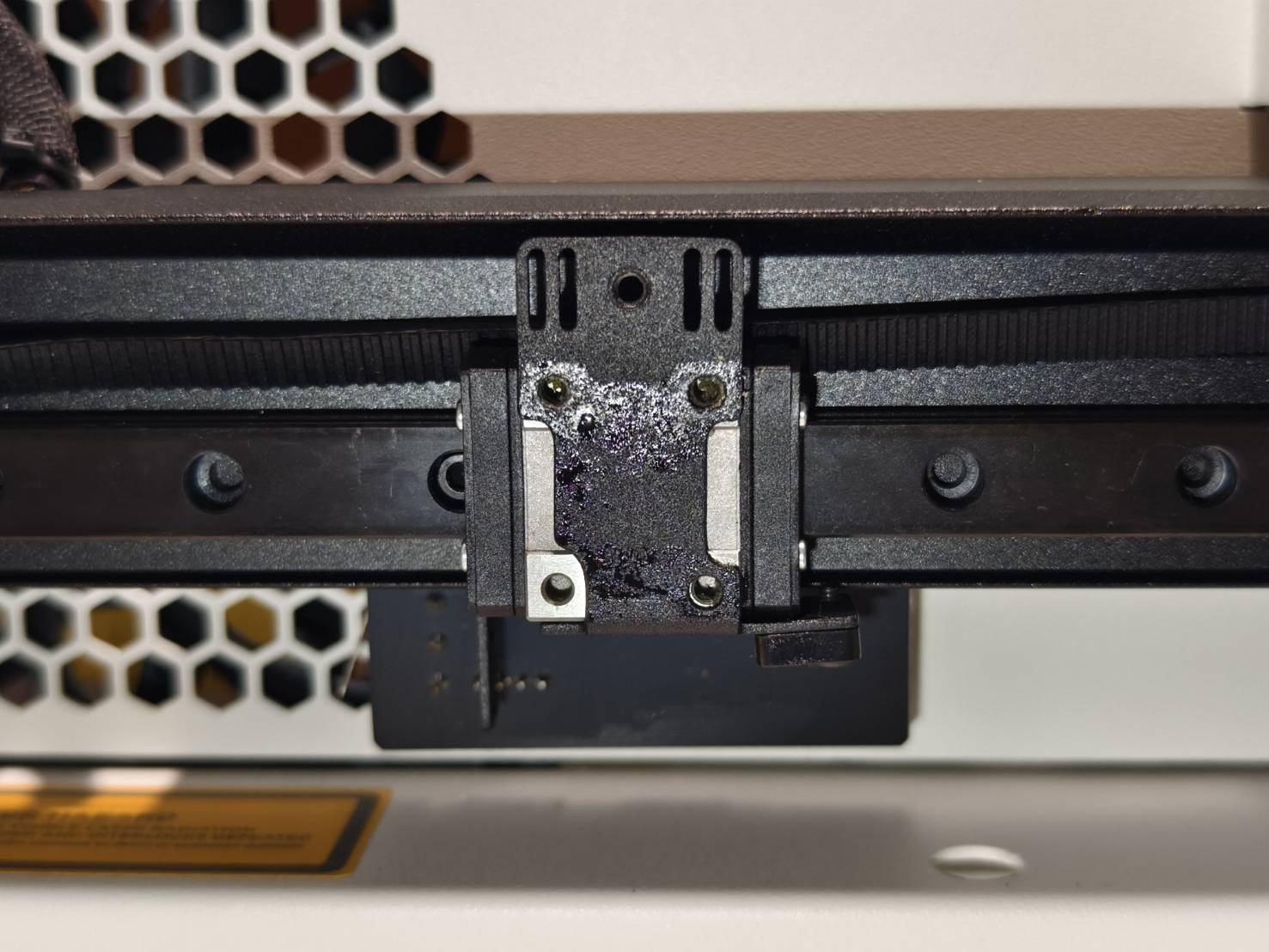

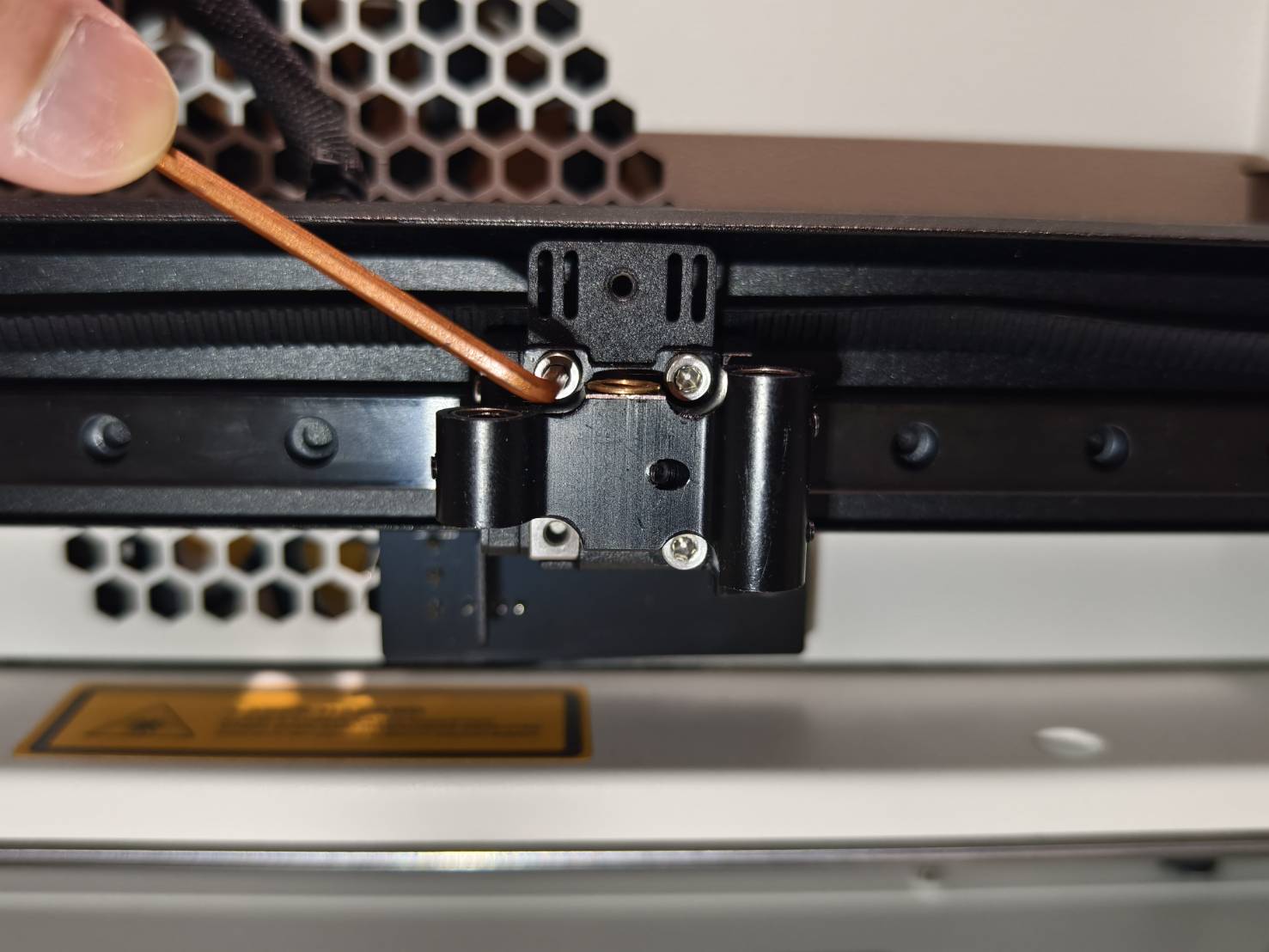

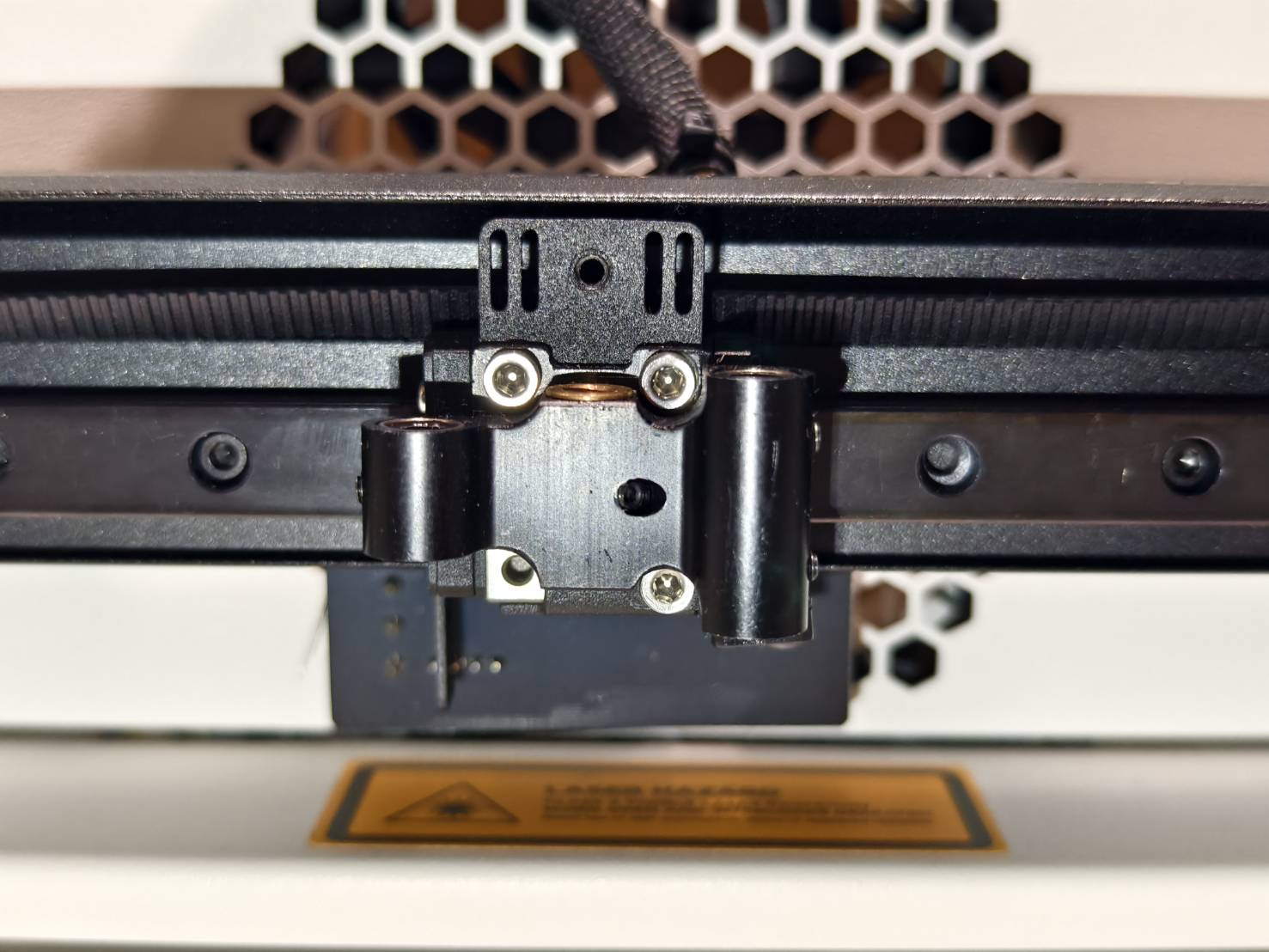

Fjern holderen ved at løsne skruerne. (2,5 mm * 3 stk.)
Trin 11

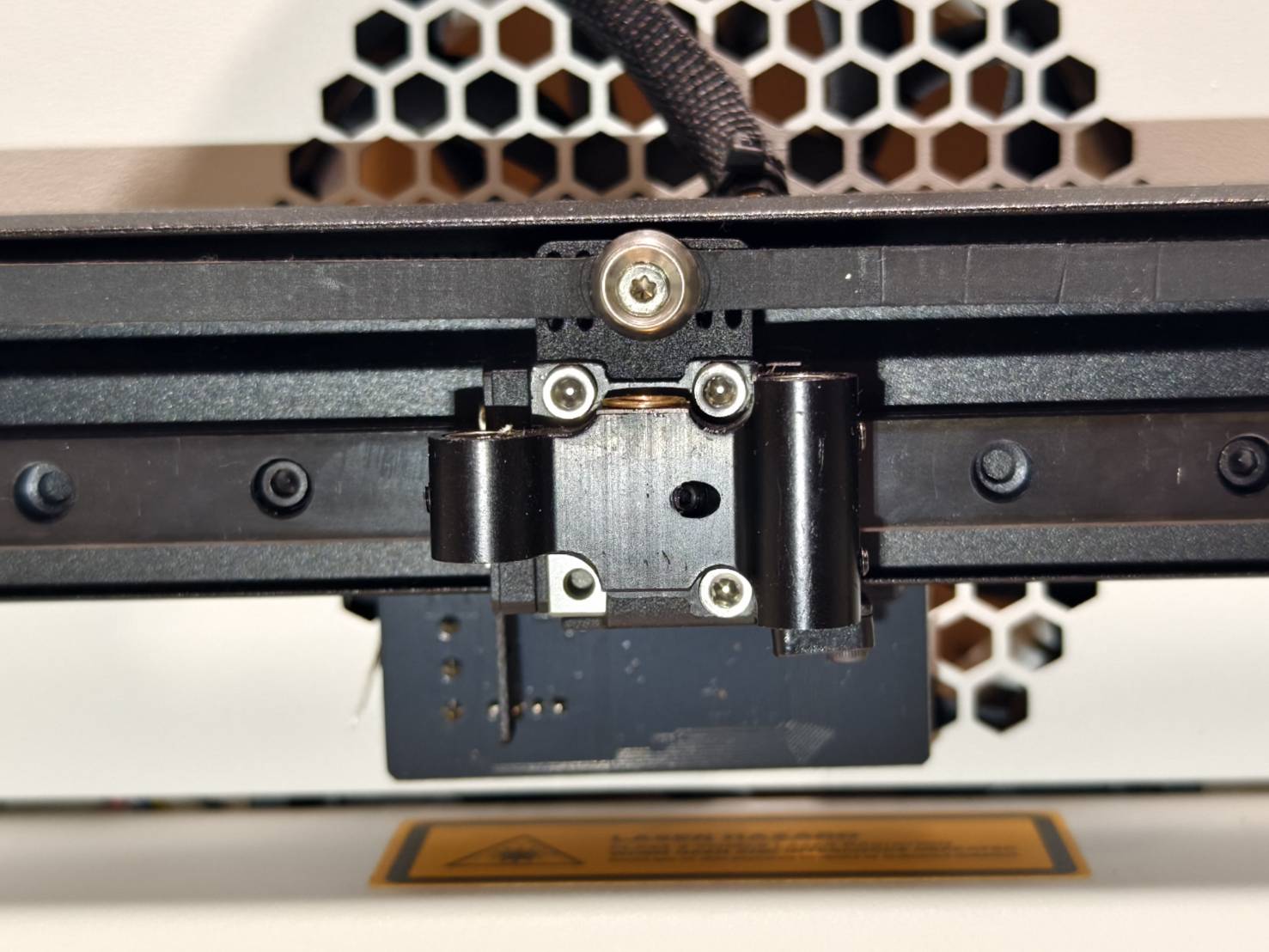

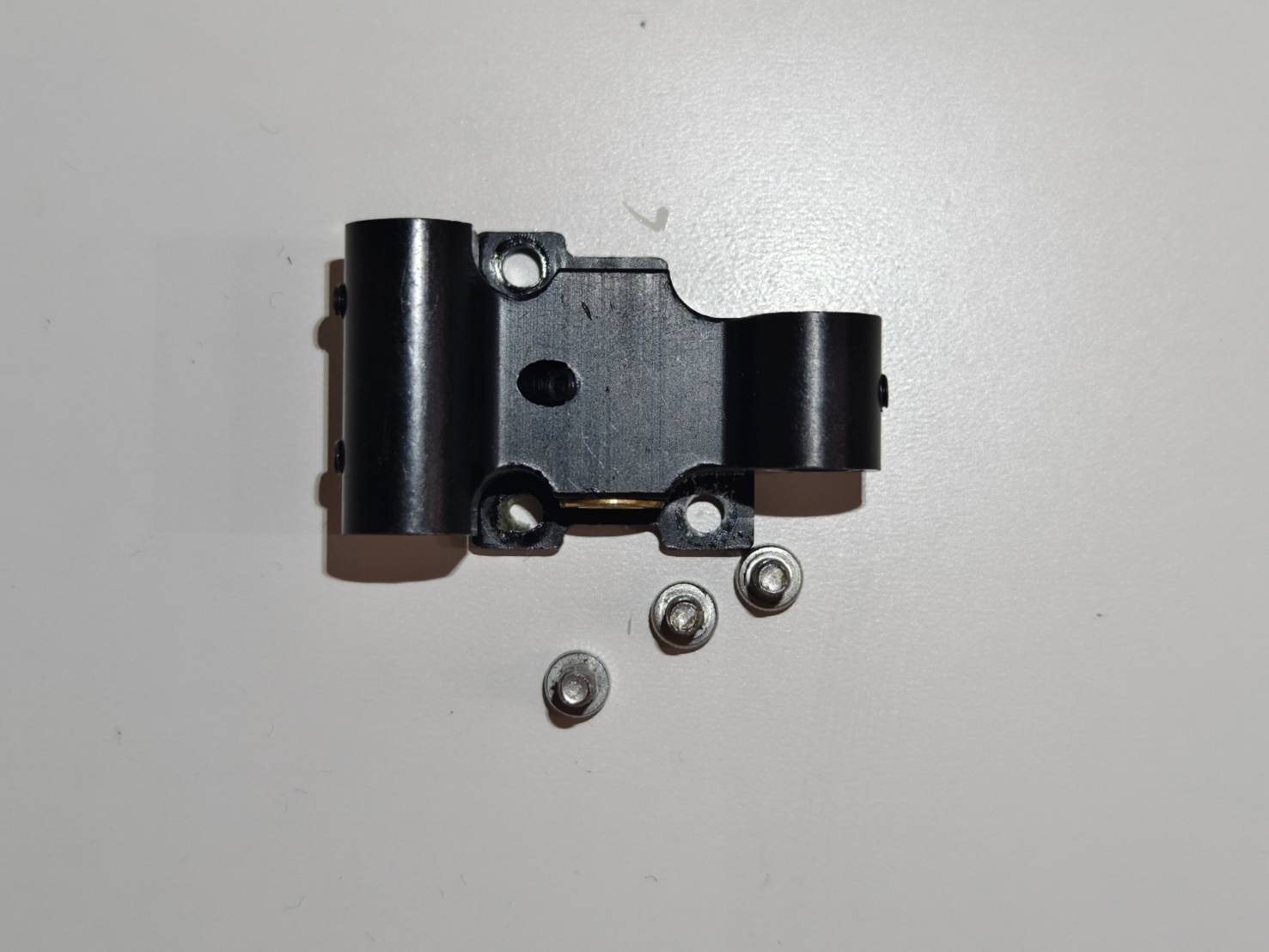

Monter den nye holder ved hjælp af de samme skruer som i forrige trin.
Trin 12
Skru remskruen på plads igen.
Trin 13
Hold beslaget på plads, og drej tappen i midten mod uret for at montere beslaget med Z-aksemotoren.
Trin 14
Påfør de sorte mærkater på toppen af akslerne. Hvis mærkaterne ikke er tilgængelige, kan du springe dette trin over, da de er valgfrie.
Trin 15
Genmonter toprammen på modulsædet. (1,5 mm unbrakosskrue * 4 stk.)
Trin 16
Placer basen på et bord, og sørg for, at tapperne stikker lidt ud over bordkanten.
Trin 16.1
Løft maskinen i en let vinkel for at justere notgangene på maskinens forende med tapperne på basen. Indsæt tapperne, og placer derefter maskinen på bordpladen.
Trin 16.2
Skru disse skruer i igen for at fastgøre basen.
Trin 17
Genmonter luftslangen.
Trin 18
Geninstaller fjederen på X-aksens rem.
Trin 19
Tilslut disse kabler igen.
