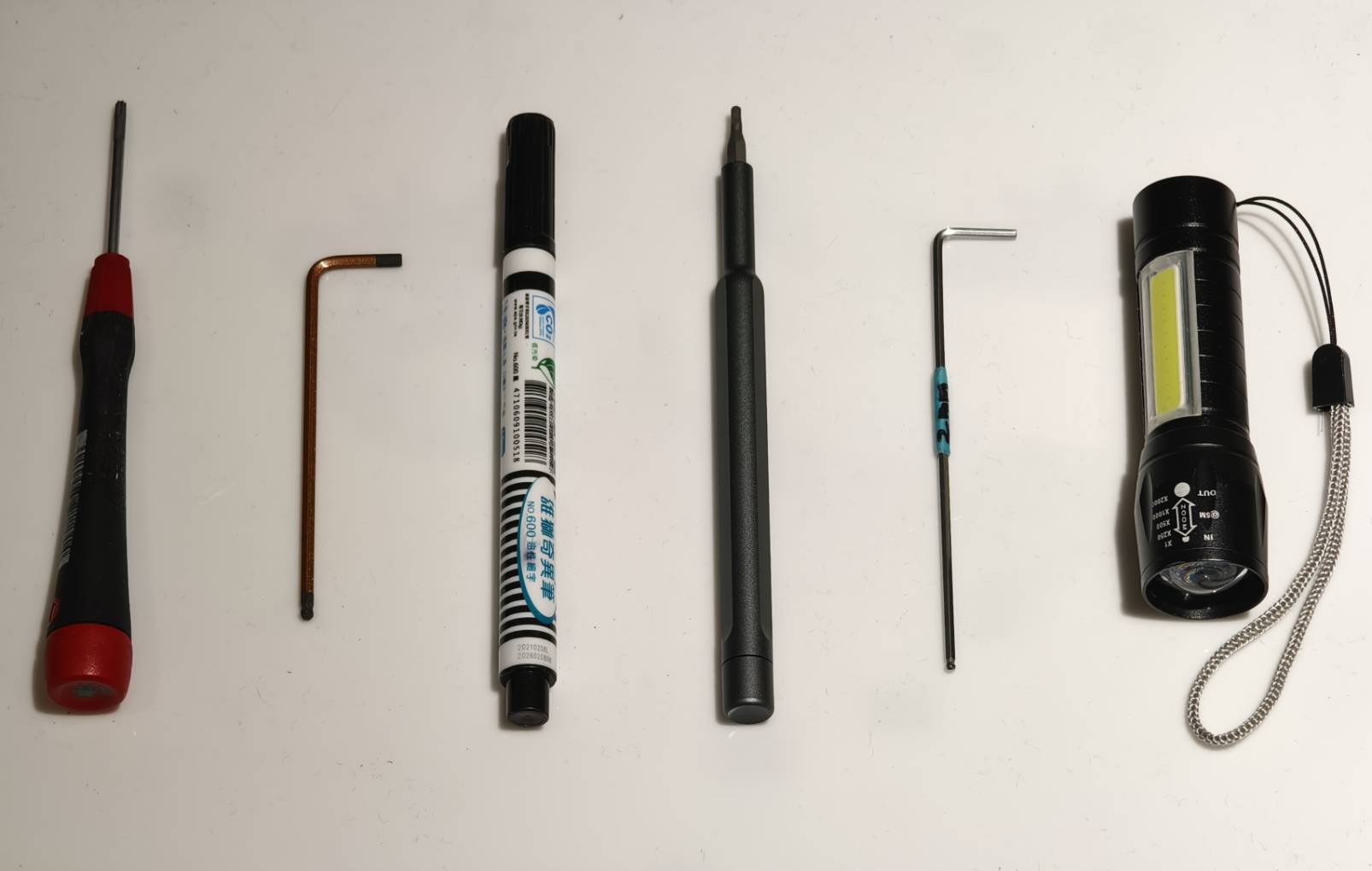

Værktøjer
1｜Torx T8 skruetrækker
2｜2.5mm unbrakonøgle
3｜Markeringspen eller farvet tape
4｜2mm unbrakonøgle
5｜2mm unbrakonøgle (valgfrit)
6｜Lille lommelygte (valgfrit)
Trin 1
Sluk for maskinen og tag stikket ud af stikkontakten.
Trin 2
Løsn disse skruer på pladen.
T8 skrue x 8 stk. (Pladen og frontpanelet er forbundet.)
Trin 3
Skub pladen og frontpanelet lidt fremad.
Trin 4
Afmonter motorkablet.
Efter afmontering af dette kabel er det lettere at fjerne kamerakablet.
Trin 5
Fjern kamerakablet.
Bemærk, at der er en klemme, der låser kablet. Åbn klemmen for at fjerne kamerakablet.
Klemmelåsning:
Klemmelåsning åbnet:
Træk kablet ud:
Trin 6
Fjern pladen og lågedækslet.
Trin 7
Markér placeringen af 38-pins fladkablet med en pen eller tape
Trin 8
Fjern kablerne på højre side af hovedkortet.
Du kan tage et billede, hvis du skulle glemme kablernes placering.
Trin 9
Fjern skruerne på hovedkortet.
3mm unbrakonøgle x 4 stk.
Trin 10

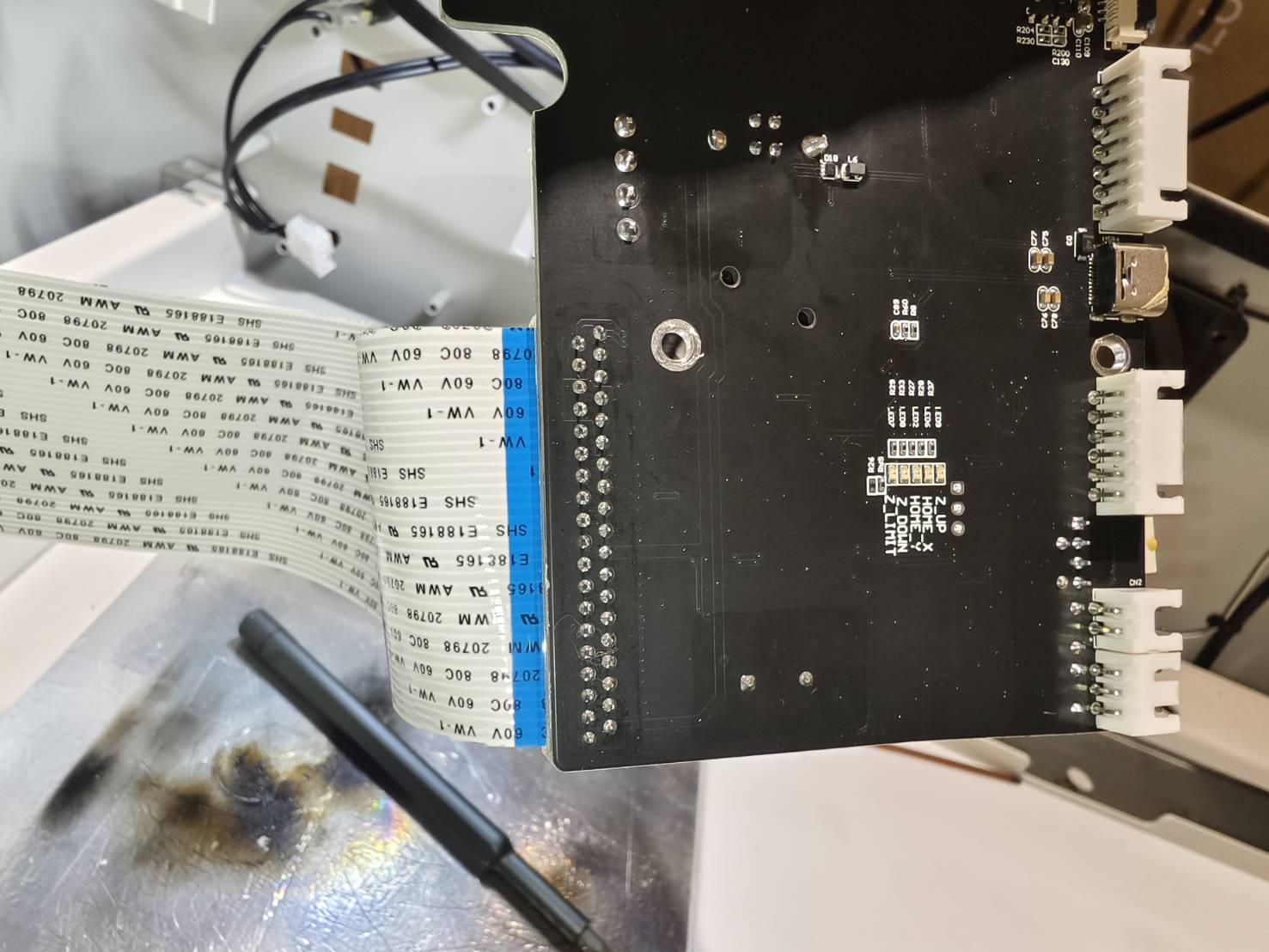

Fjern 38-pins fladkablet fra pladen.
Bemærk, at der er tape på bagsiden af kablet.
Træk hovedkortet ud i en 45 graders vinkel.
Dette kabel skal trykkes på låsen for at kunne fjernes.
Fjern alle kabler.
Trin 11
Når du står foran maskinens panel, skal du på venstre side frakoble X-aksens motorkabel, fjerne de to 2 mm unbrako-skruer og afmontere X-aksens kortdæksel.
(En lang, tynd unbrakonøgle anbefales, da det giver mere plads til hænderne.)
Trin 12
Åbn/lås op for kabelclipsen, og frakobl kablet fra X-aksekortet.
Trin 13
Fjern X-aksekortet ved at skrue den nederste skrue ud, som vist i videoen.
Det anbefales at sætte skruetrækkeren i skruehovedet først og derefter bruge begge hænder sammen.
Efter at have løsnet kortet, skal du forsigtigt fjerne Y-aksens 38-pins fladkabel.
Placering af skruen:
Video:
Efter afmontering af delene:
Bemærk
Hvis skruen er for stram til at løsne, kan du prøve at bruge en L-formet unbrakonøgle til at løsne den først og derefter bruge en unbrako-skruetrækker til at fjerne skruen.
Trin 14
Fjern 38-pins fladkablet fuldstændigt.
Nogle dele af kablet kan have klæbende bagside, især tæt på bundkortet.
Trin 15

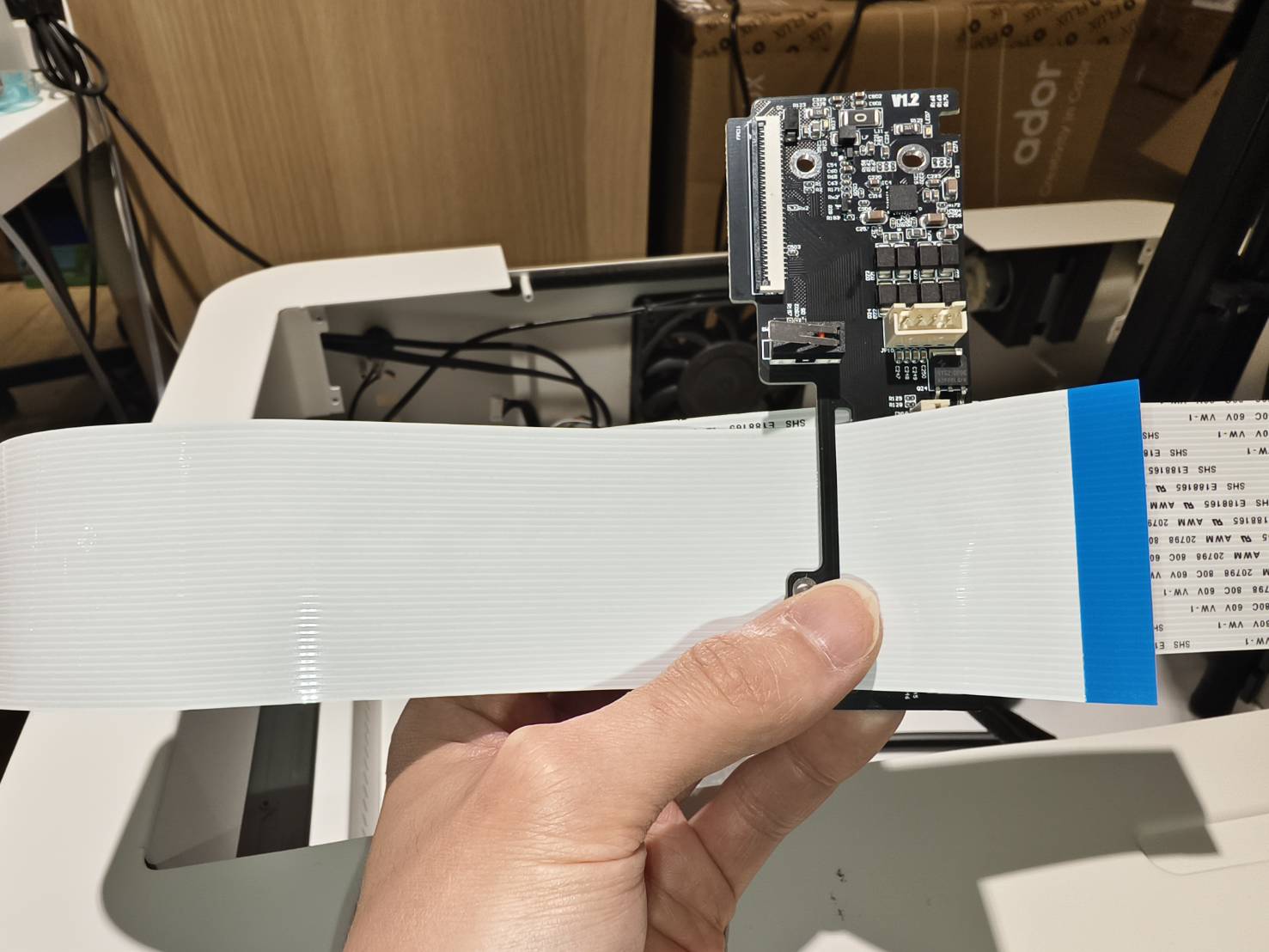

Før det nye 38-pins fladkabel gennem det forborede hul på X-aksens styrekort (siden uden klæbende bagside), og indsæt det i kortet.
Vær opmærksom på orienteringen. Sørg for, at den blå side af fladkablet vender mod stikkene, og at fladkablet er sikkert indsat i X-aksens styrekort.
Video:
Trin 16
Monter X-aksens styrekort ved at skrue de "korte" skruer i underneden. (Skrueplacering)
På siden med klæbende bagside skal du sørge for, at den vender mod metalpladen, som vist i videoen.
Trin 17
Installer 30-pins kablet på Z-aksens kort. Kablet skal placeres i midten af stikket. Hvis det er installeret korrekt, skal låsemekanismen nemt kunne lukkes.
Se venligst følgende beskrivelse for at bekræfte, hvor kablet skal indsættes, og sørg for, at kablet er installeret korrekt.
-
De to kanter af kabelstikket vil være lidt højere, som vist på billedet.
-
Kablet skal indsættes i midten. Når det er indsat korrekt, skal det være i samme højde som kanterne, som vist på billedet.
(Låsemekanismen er ikke lukket på billedet.)
-
Kun ved korrekt indsættelse kan låsemekanismen lukkes nemt, og kablet skal være parallelt med stikket, som vist på billedet. (Låsemekanismen er lukket på billedet.)
-
Video:
Trin 18
Monter dækslet til X-aksens styrekort, spænd de to lange 2 mm unbrakobolte, og tilslut X-aksens motorkabel igen.
Video:
Trin 19

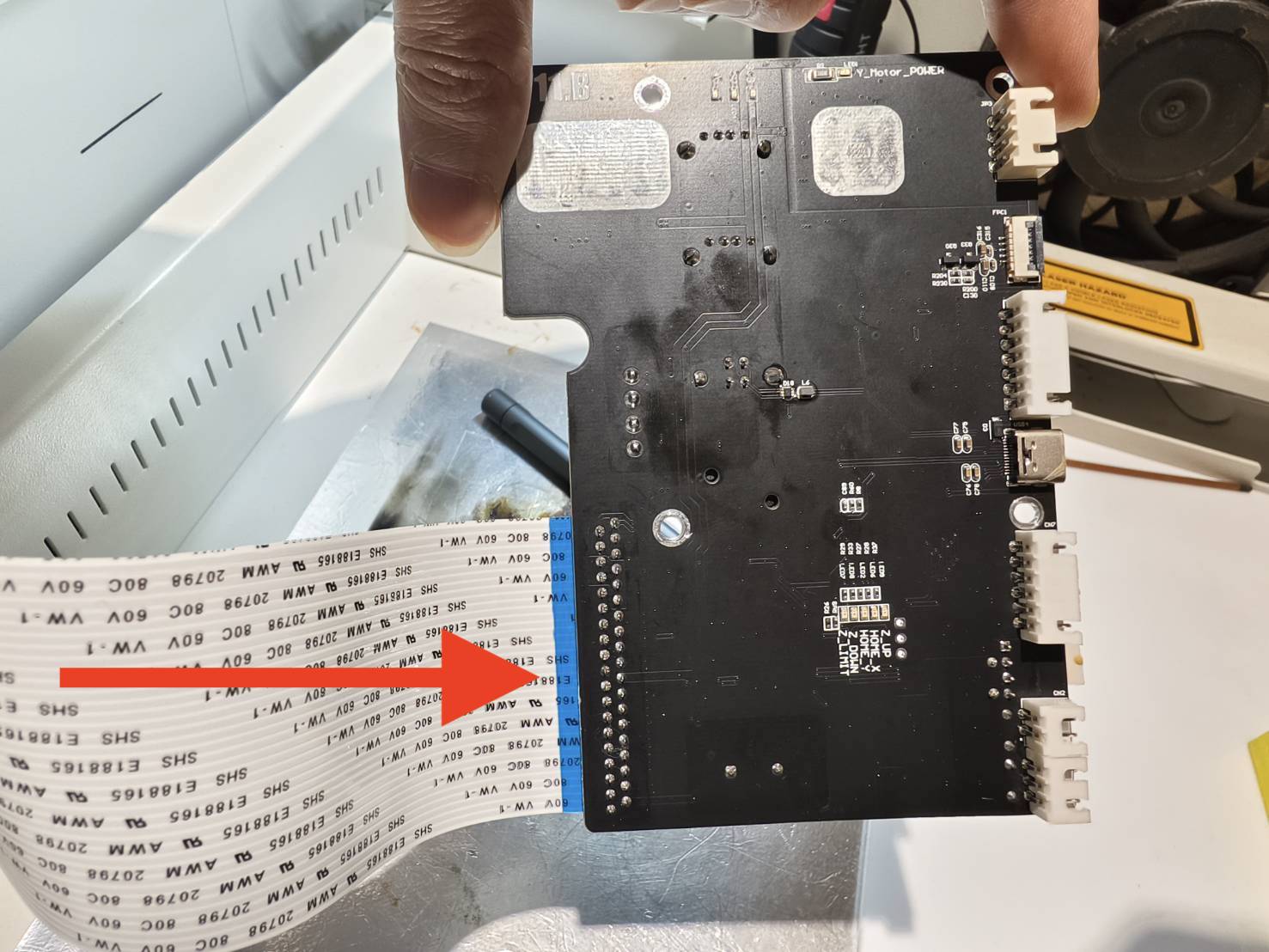

Indsæt 38-pins kablet i hovedkortet.
Sørg for, at kablets retning er korrekt, som vist på billedet.
Trin 20
Tilslut kablerne til hovedkortet.
Trin 21
Genplacer hovedkortet i positionen.
Indsæt først 38-pin fladkablet i mellemrummet, og sørg for, at hovedkortets nederste kant rører bunden. Skub det derefter til venstre for at justere hovedkortets skruehuller.
Trin 22
Fastgør hovedkortet ved at spænde skruerne.
Trin 23
Tilslut alle kabler undtagen kamera- og motorkablet.
Trin 24
Fjern en lille del af beskyttelsesfilmen fra fladkablets klæbeside nær X-aksens kontrolkort. Skub derefter fladkablet ved hjørnet af hovedkortet helt ned, så det flugter med den markerede linje, og fastgør en del midlertidigt. Når positionen er bekræftet, fjernes resten af beskyttelsesfilmen, og kablet klæbes fast på plads.
Trin 25
Bevæg modulet i Y-retningen og kontroller, om 38-pin kablets bevægelse er jævn.
Trin 26
Tænd for maskinen og test autofokus for at se, om det virker.
- Det fungerer normalt > Fortsæt venligst til Trin 27
- Modulet bevæger sig slet ikke > Gentilslut 38-pin kablet > Gå tilbage til Trin 8
- Modulet bevæger sig, men fokus mislykkes > Gentilslut 30-pin kablet > Gå tilbage til Trin 11 - 12 og gå til Trin 17 - 18
Trin 27
Placer pladen og dækslet på toppen. Efterlad plads til, at dine hænder kan nå ind.
Trin 28
Indsæt kamerakablet i hovedkortet.
Bemærk, at kamerakablets metaloverflade skal vende mod hovedkortet.
Kamerakablets metaloverflade:
Metaloverfladen skal vende mod hovedkortet:
Indsæt kablet:
Lås klemmen:
Trin 29
Indsæt motorkablet.
Trin 30
Skub pladen tilbage og fastgør skruerne.
T8 skrue x 8 stk.
Trin 31
Når du har gennemført ovenstående trin, er dækslet blevet udskiftet. Da proceduren involverede flytning af dækslet og kameraet, skal du udføre kamerakalibrering som det sidste trin, før du genoptager brugen af maskinen.
Du kan se mere information på denne side: Kamerakalibrering
#END
