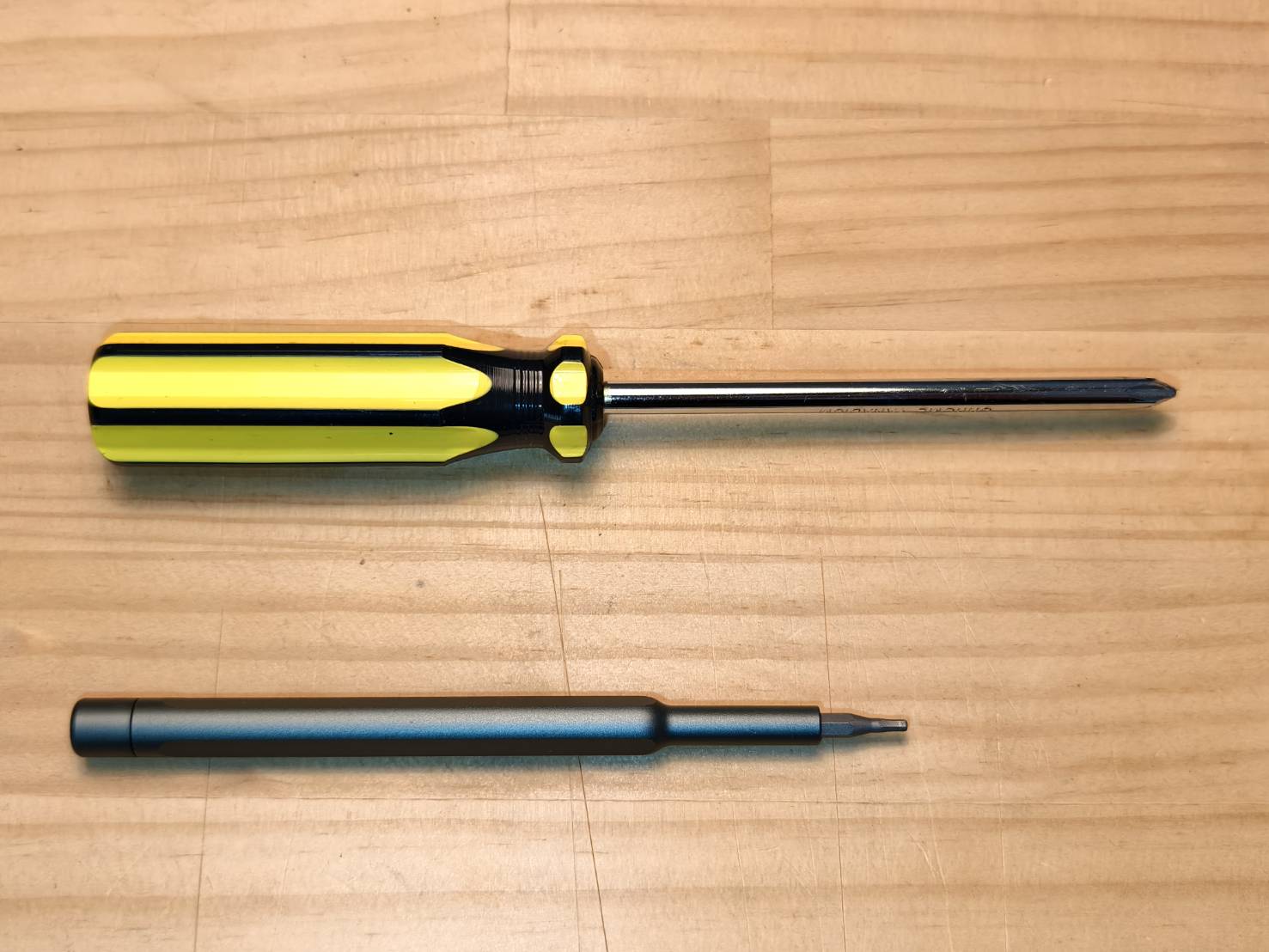

Værktøjer:

Stjerneskruetrækker
2 mm unbrakonøgle (almindelig sekskantnøgle anbefales IKKE)

Trin 1

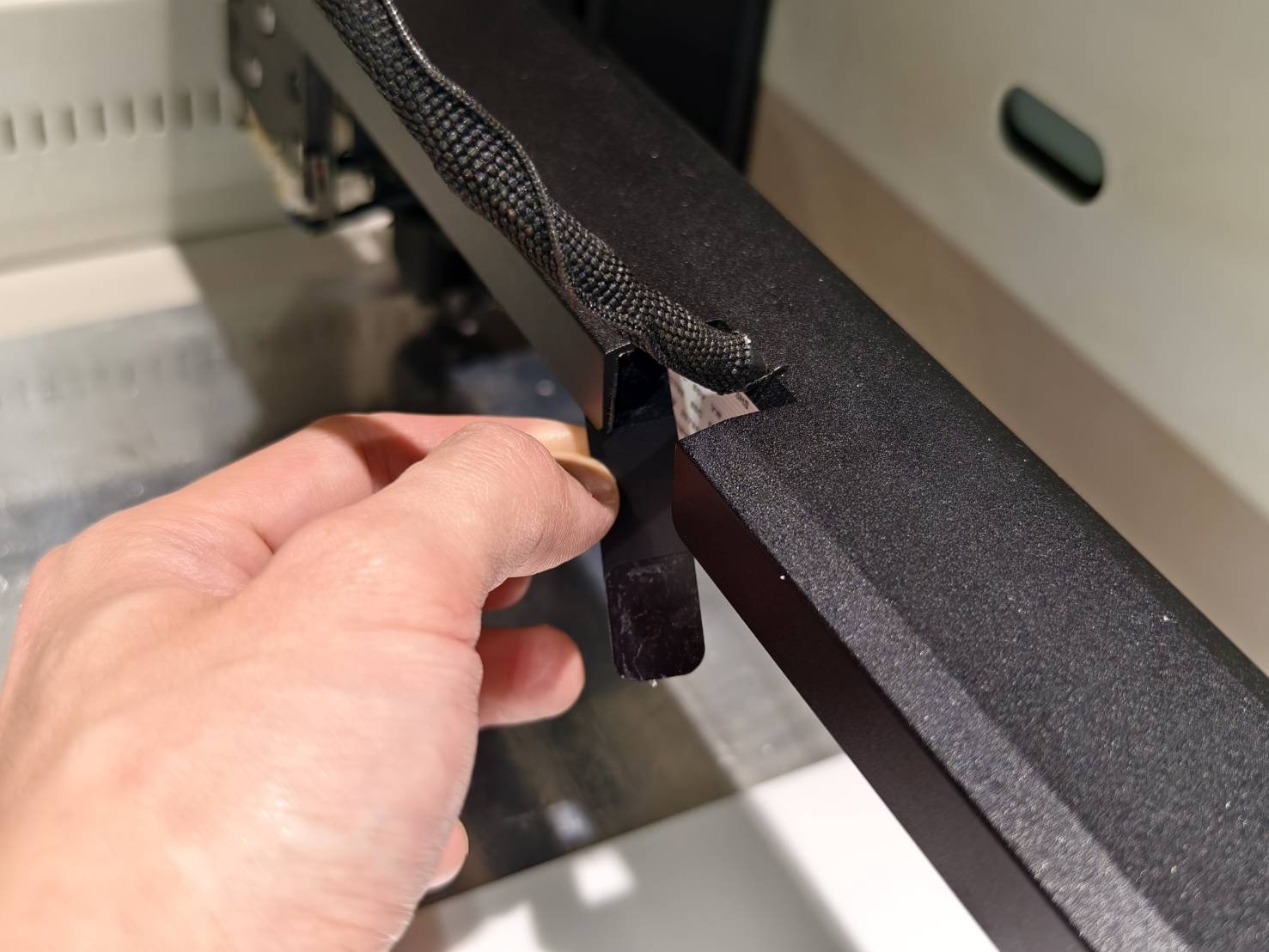

Sluk for maskinen og fjern den sorte mylarfilm (beskyttelsesfilm).

Trin 2

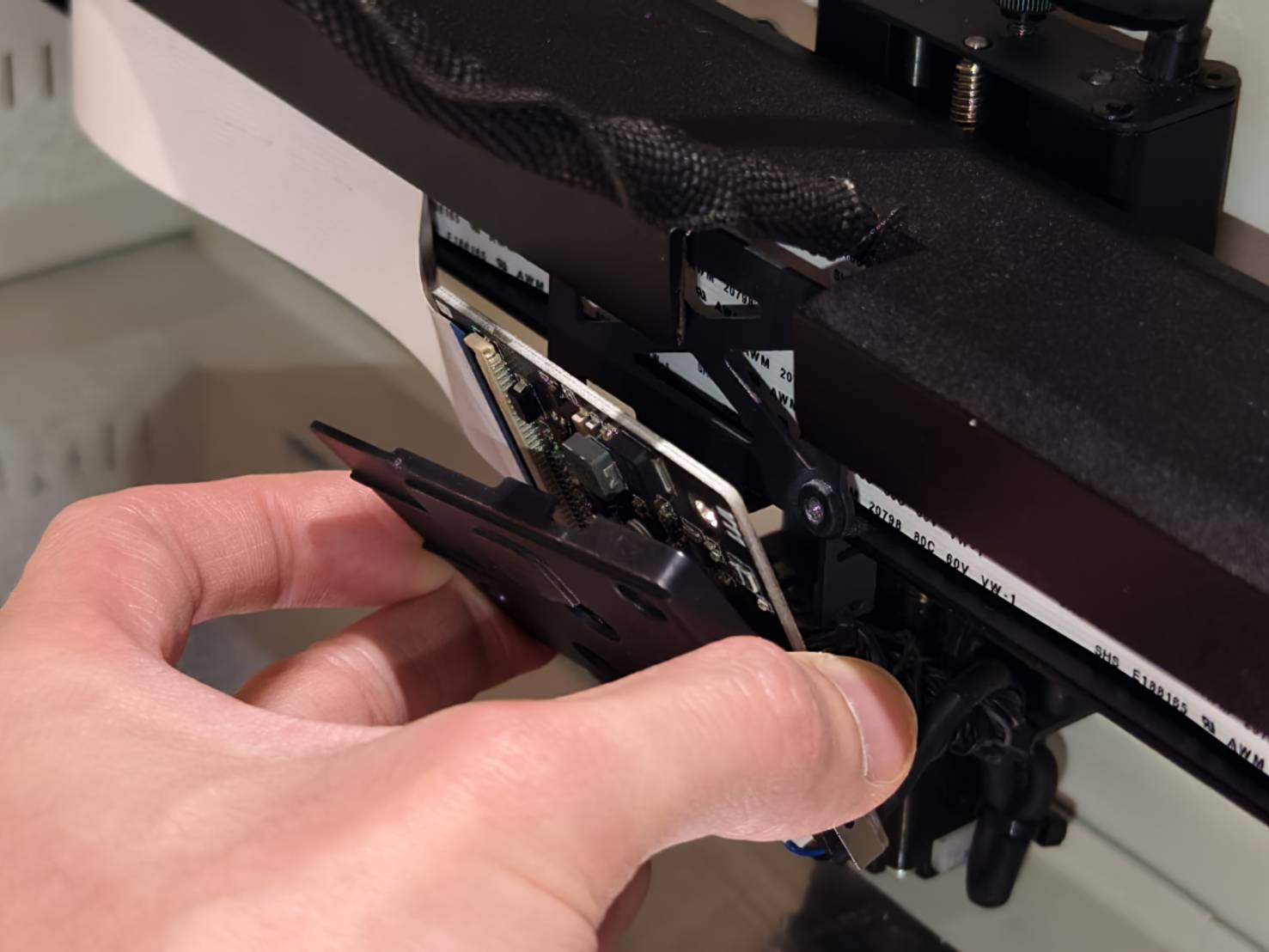

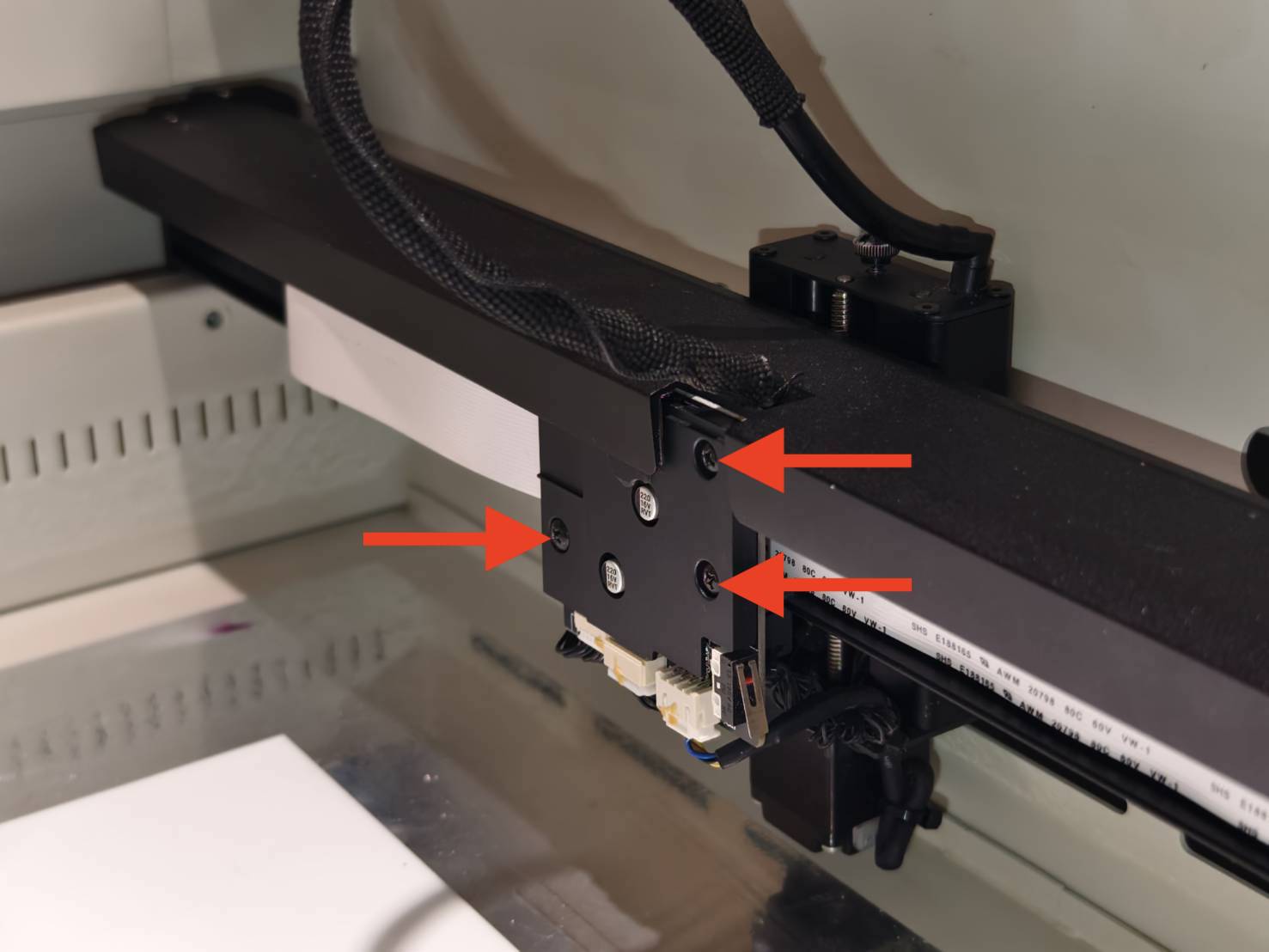

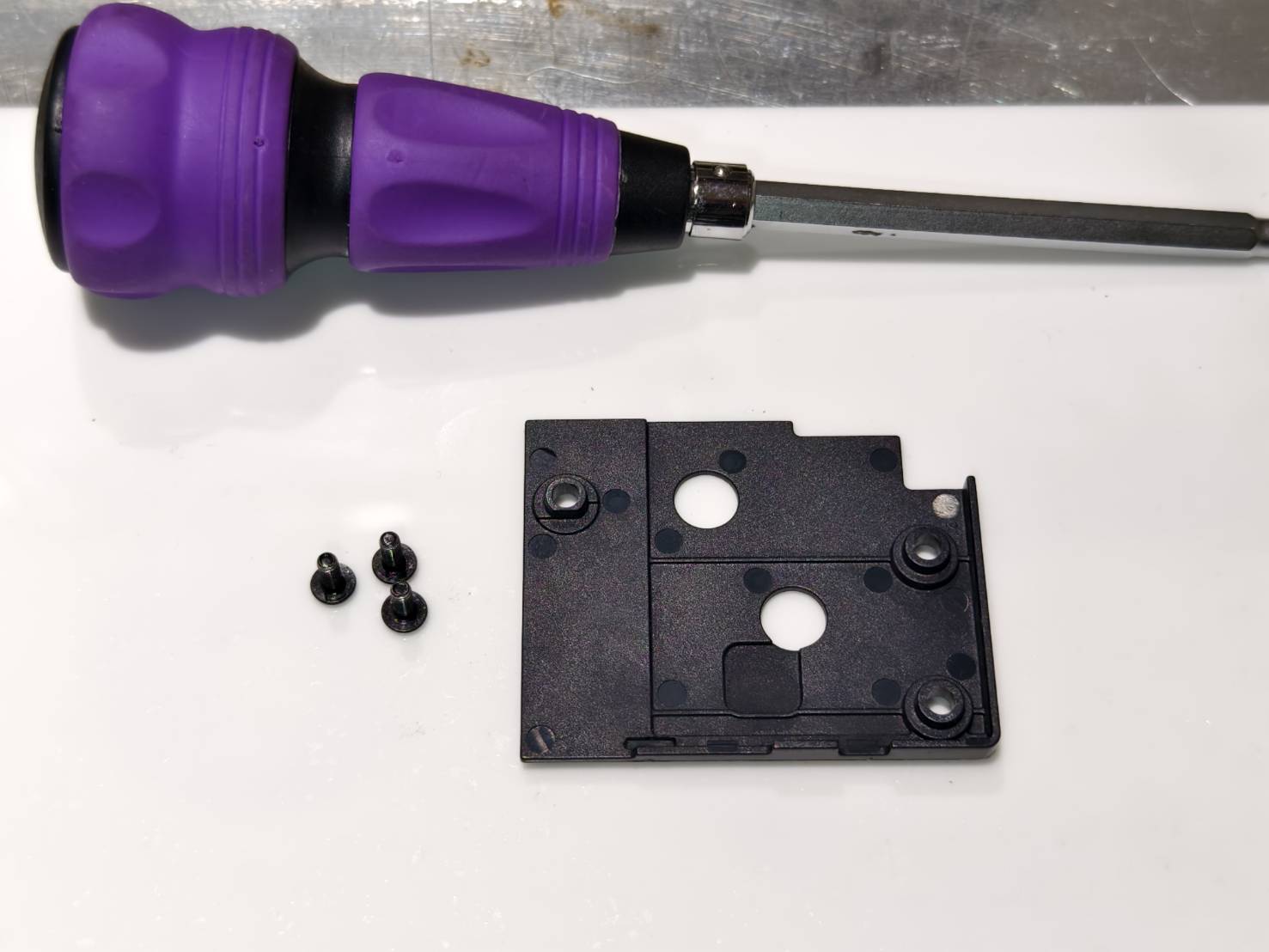

Fjern de tre skruer og Z-aksens printpladedæksel på bagsiden af modulholderen.

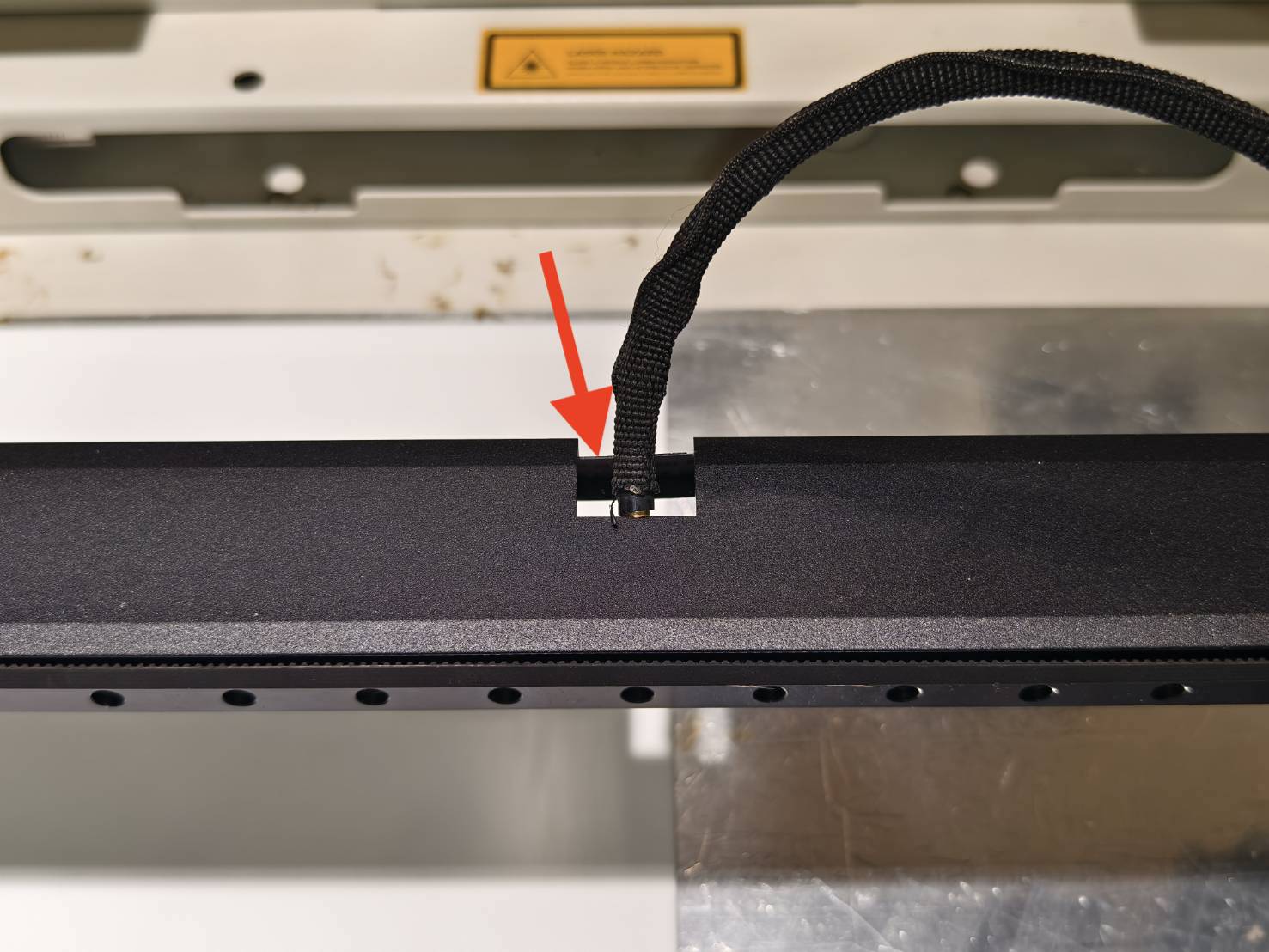

For at se den øverste skrue, flyt hovedet til åbningen i metalpladen.

Trin 3

Åbn/frigør kablets lås og frakobl kablet fra Z-aksens printplade.
Det resterende tape behøver ikke at fjernes.

Trin 4

Stå foran maskinens panel. På venstre side, frakobl X-aksens motorkabel, fjern de to 2 mm unbrako-skruer og fjern X-aksens printpladedæksel.
(En lang, tynd unbrakonøgle anbefales, da det giver bedre plads til hånden.)

Trin 5

Åbn/frigør kablets lås og frakobl kablet fra X-aksens printplade.

Trin 6

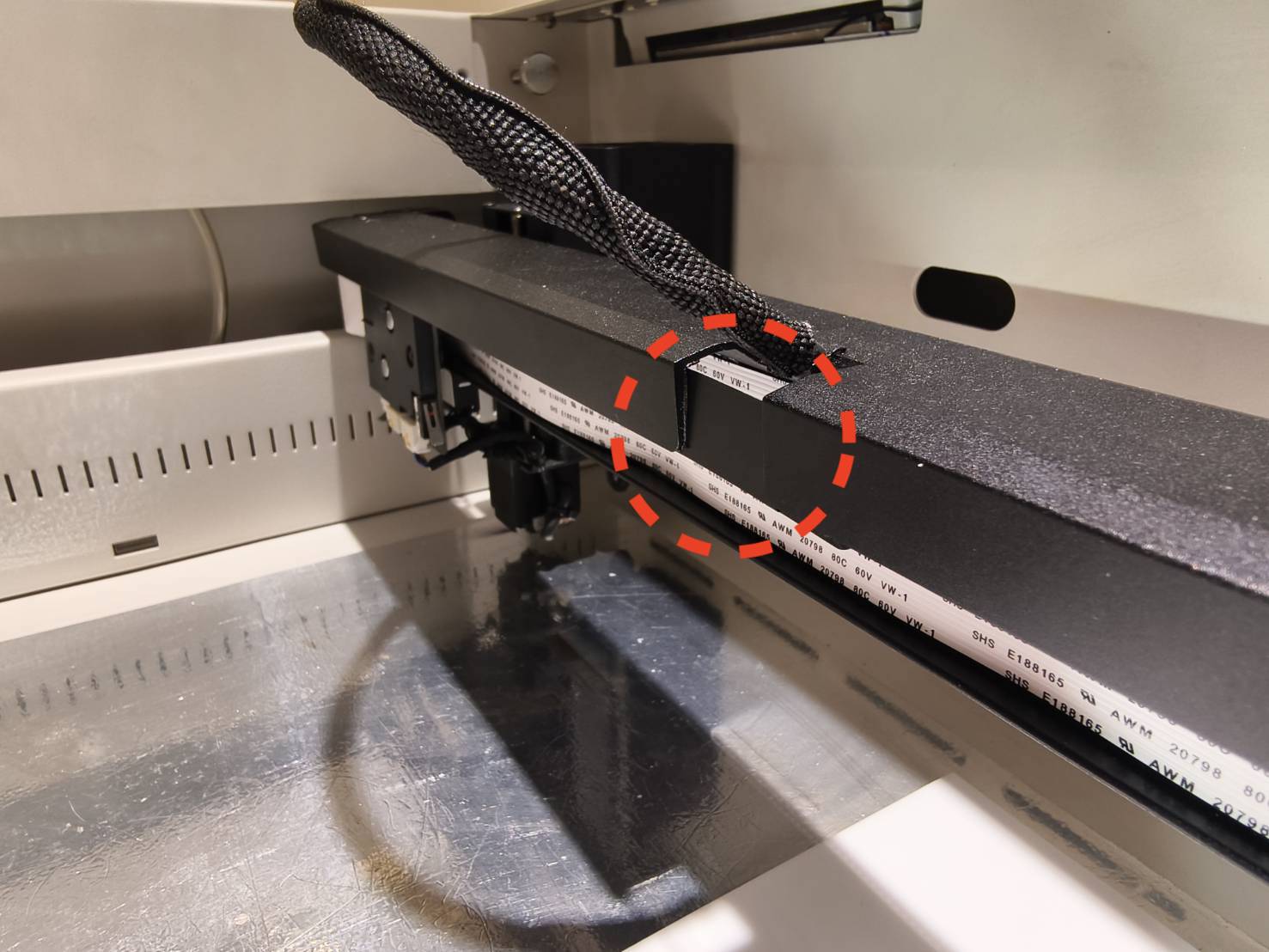

Fjern 30-bens kablet.
Da der er dobbeltsidet skumtape bag kablet, vil det let efterlade klæberester, hvis du river det direkte af. Det anbefales at trække det op nedefra for at fjerne det.
Hvis der er rester efter fjernelsen, skal den sorte skumdel fjernes. Den hvide limdel behøver ikke at blive rengjort. Det anbefales at se videoen én gang, før du forsøger at fjerne det.

Trin 7

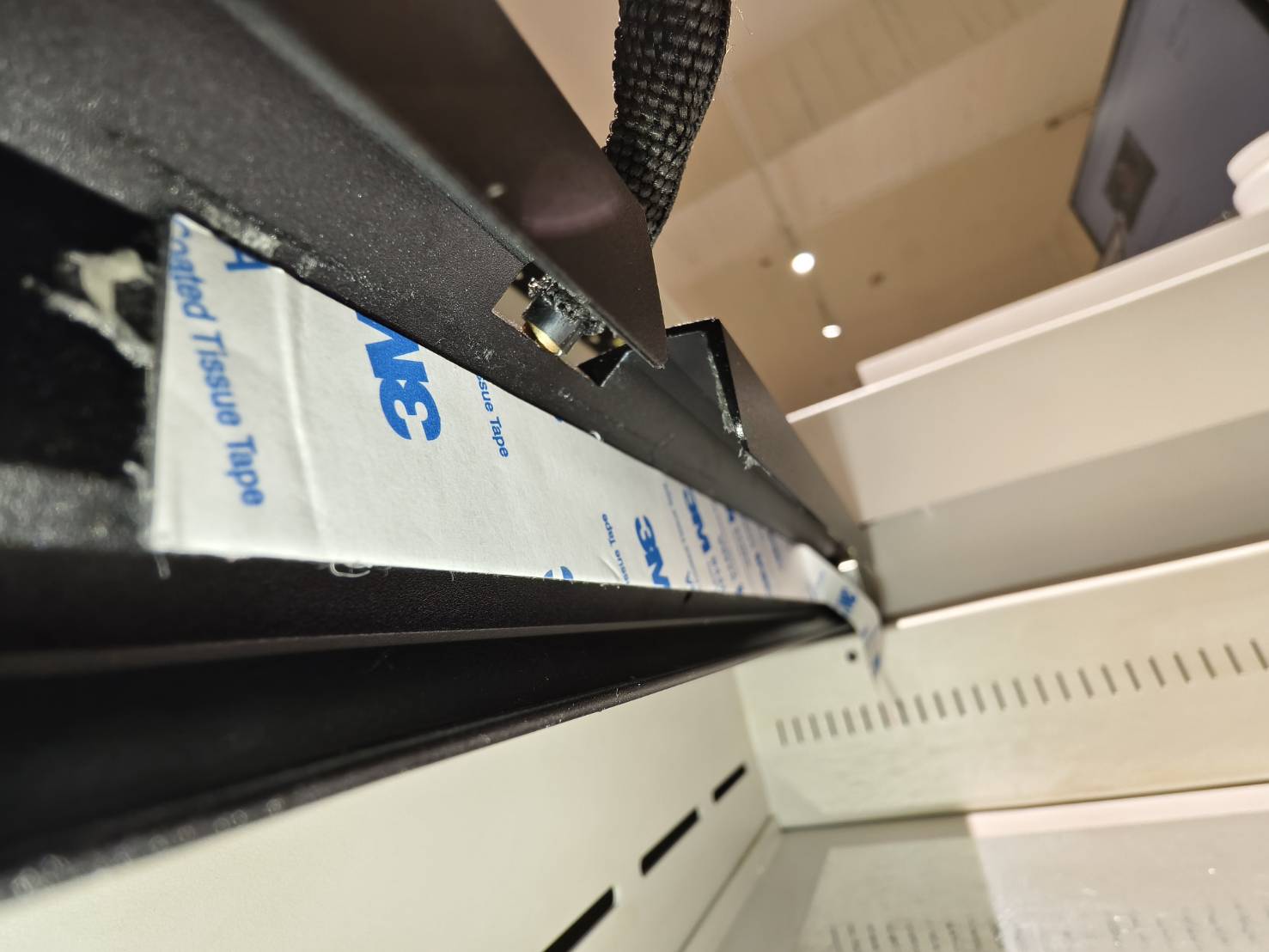

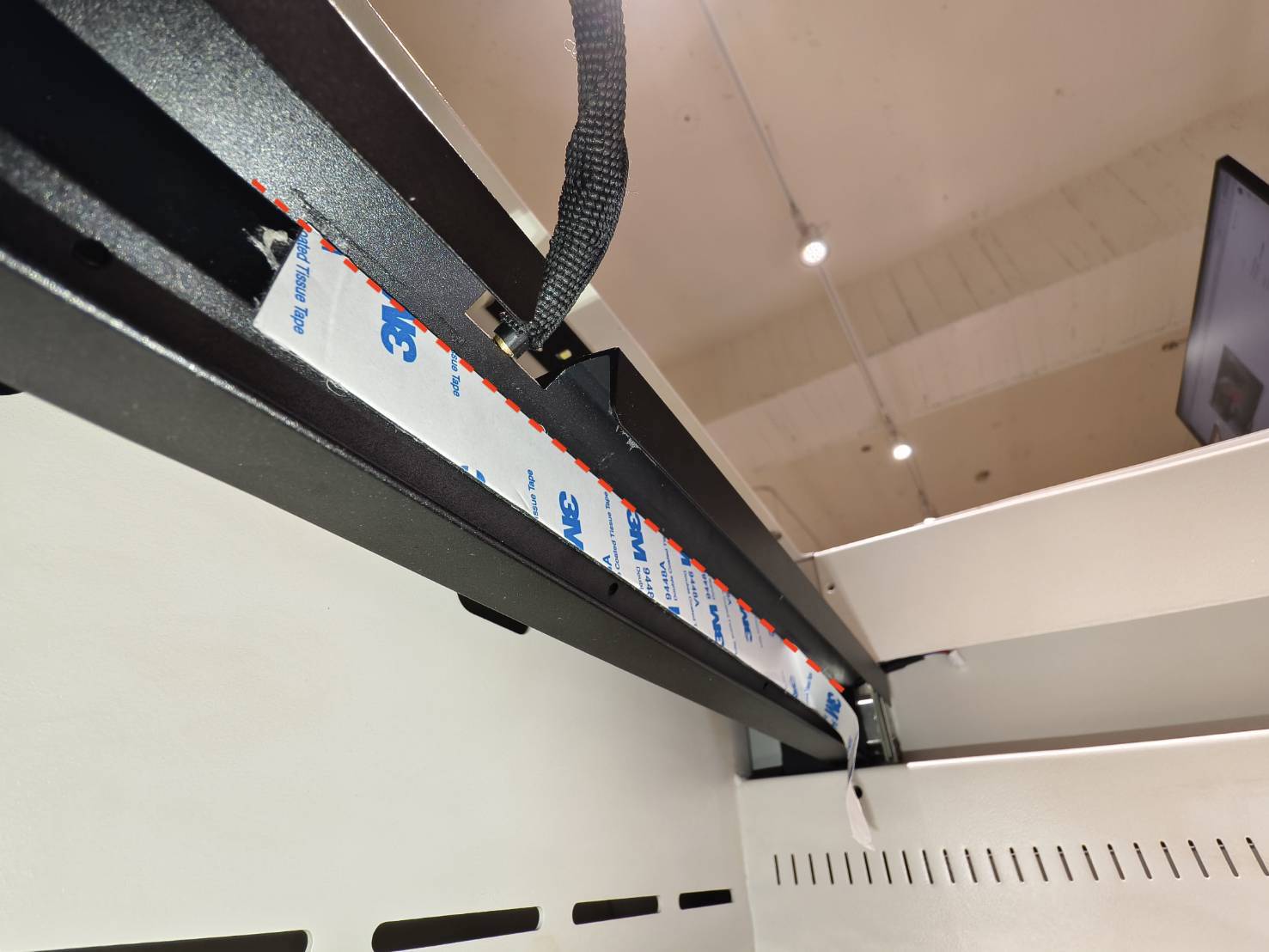

Efter at have bekræftet, at resterne er fjernet, påfør det nye dobbeltsidet skumtape på indersiden af metalpladen og riv et stykke af det på forhånd for at lette de næste trin.

Før du påfører tapen, anbefales det at læse indholdet i trin 7 først for at forstå startpositionen og placeringen af metalpladens affasning, og til sidst se videoen for at sikre, at tapen er korrekt påført.

Startposition:

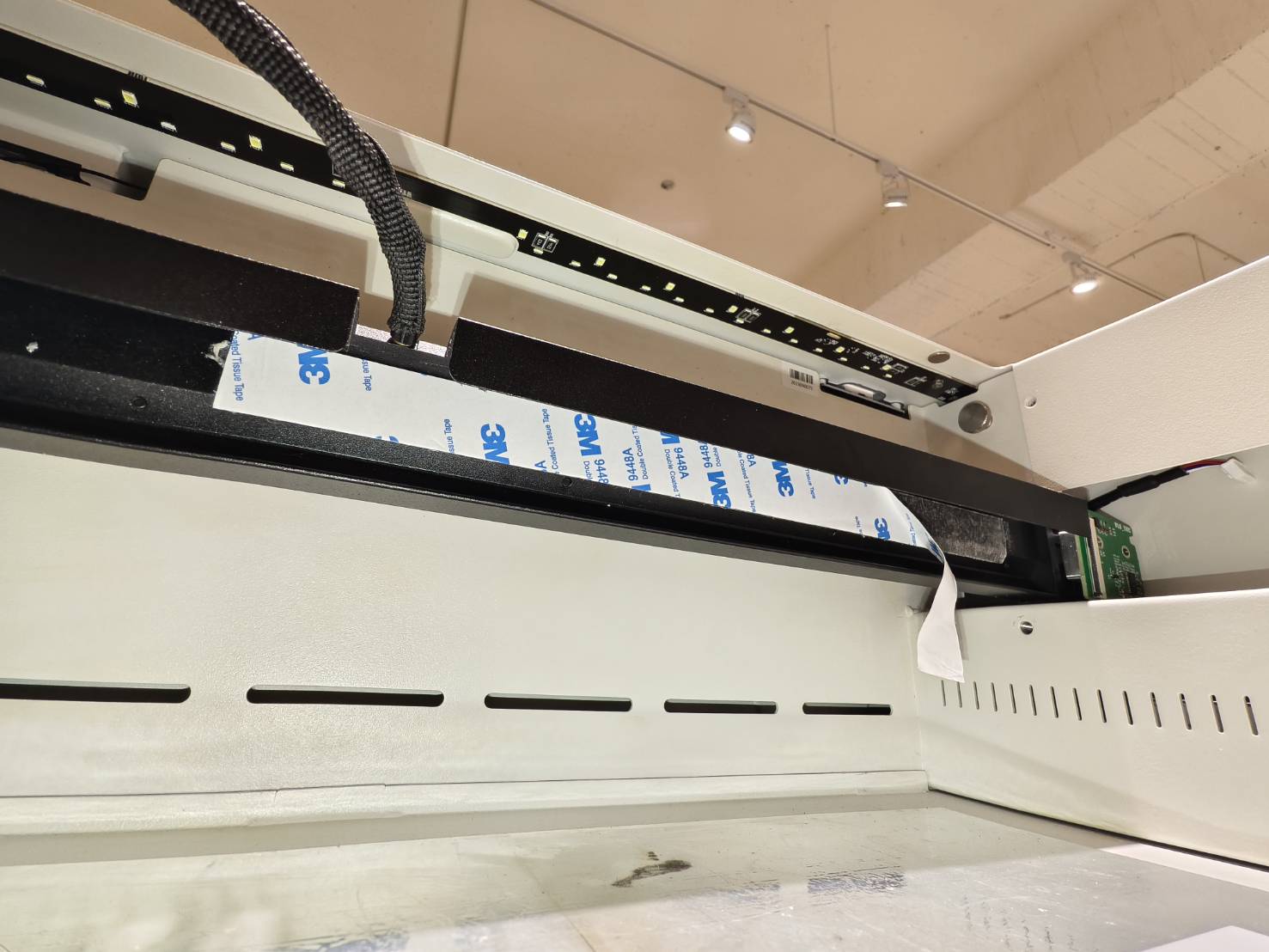

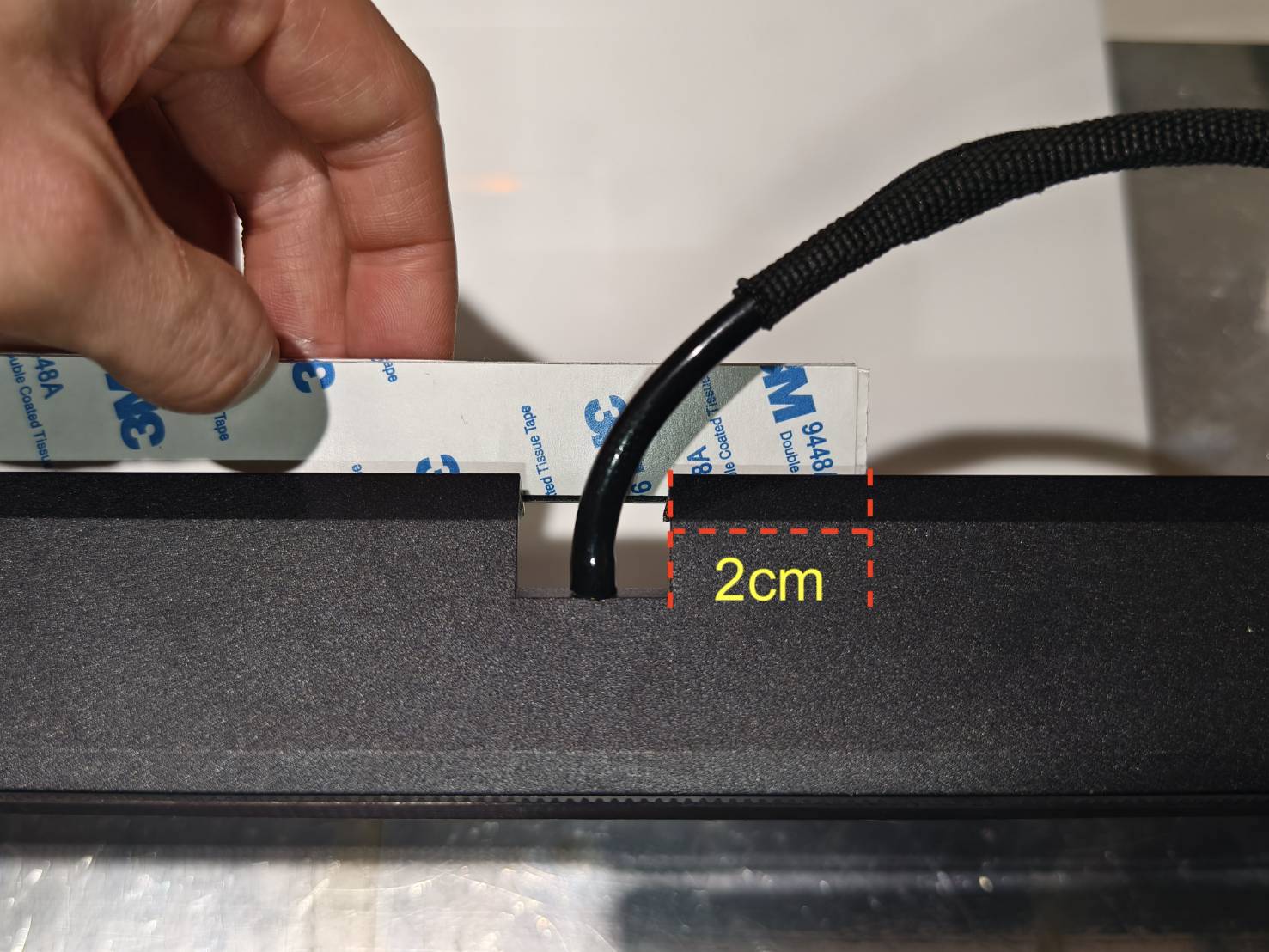

Den dobbeltklæbende tape skal påsættes mod X-aksens motorside (venstre side af maskinen, når du står foran touchskærmen), og startpositionen er ca. 2 cm til højre for mellemrummet/åbningen.

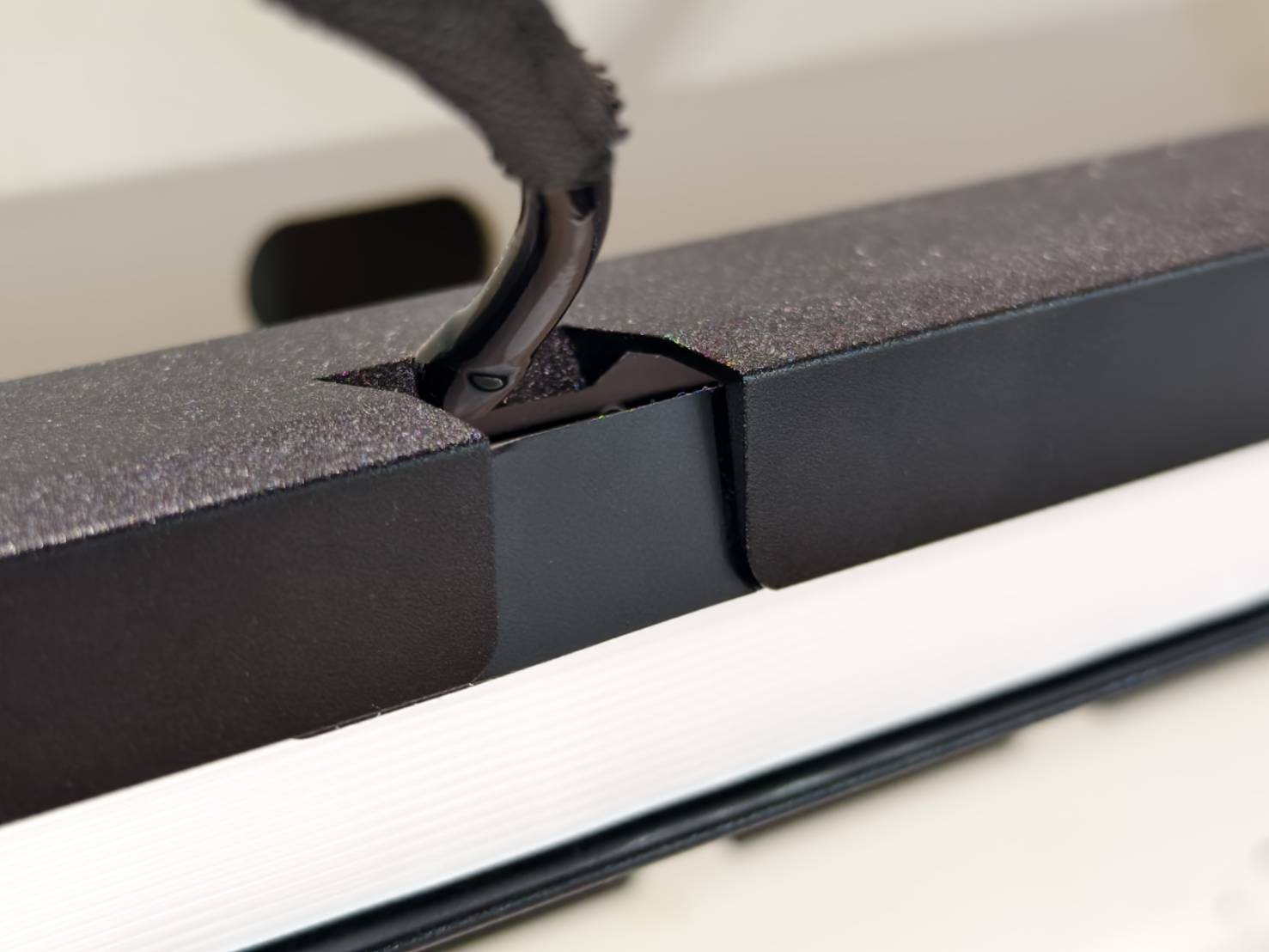

Metalpladeaffasning:

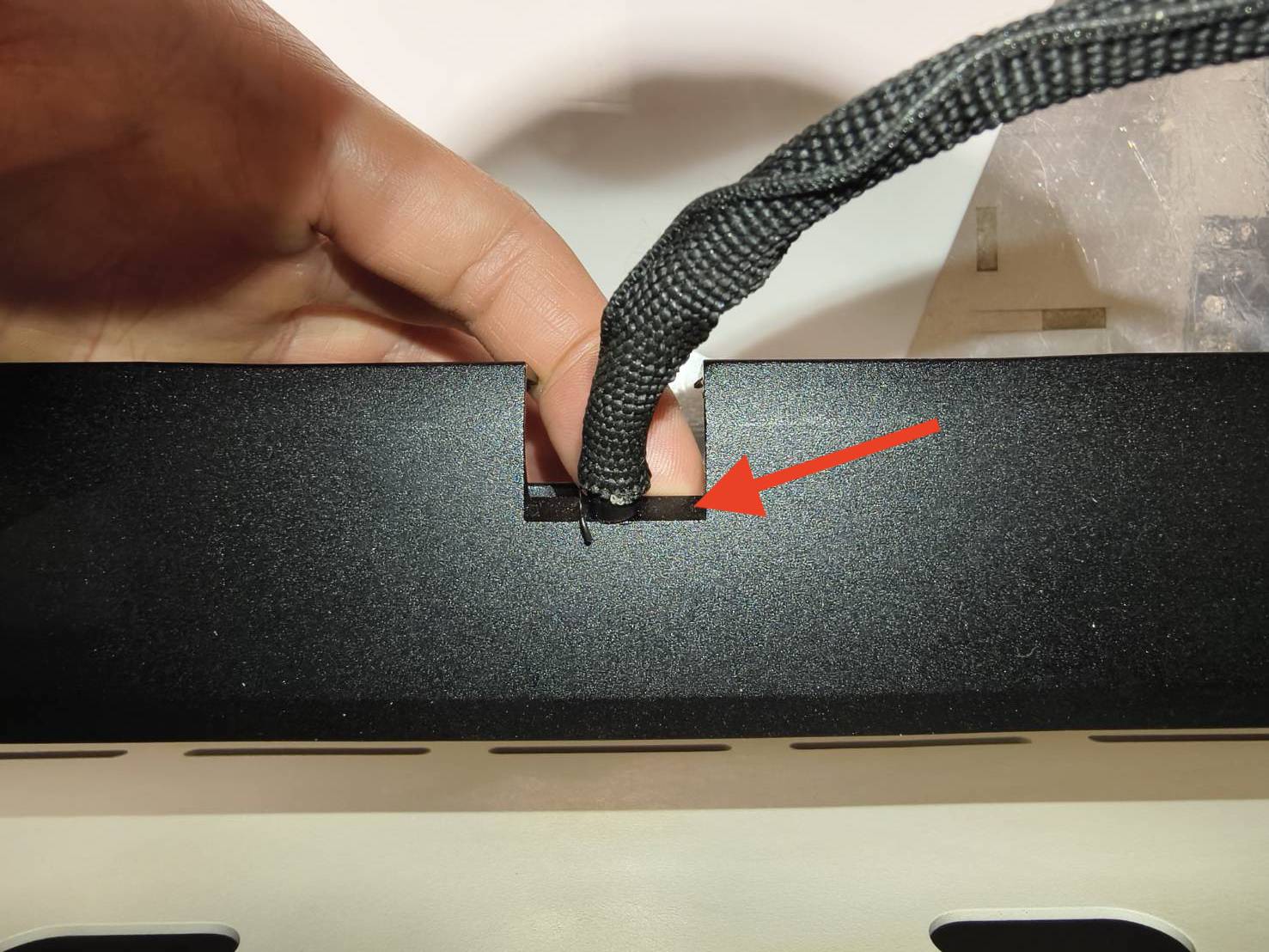

Positionen af affasningsoverfladen er den del, der berøres af fingeren som vist nedenfor.
Tapen MÅ IKKE sættes på affasningsoverfladen.

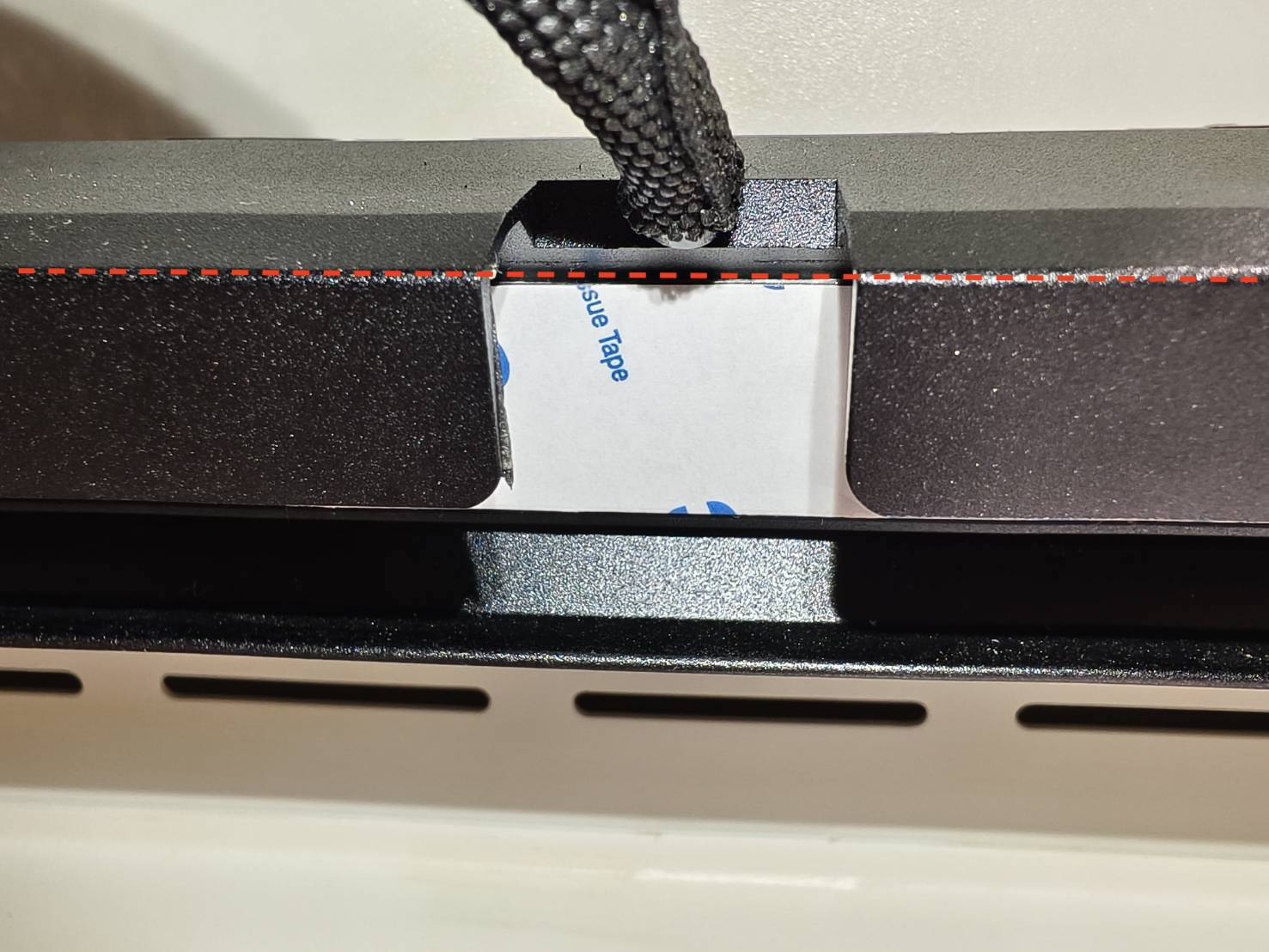

Tapen skal påsættes den nederste kant af markeringslinjen, dvs. den nederste kant af affasningsoverfladen.
Video:

Trin 8

Installer det nye kabel på Z-aksens printkort. Kablet skal være i midten af åbningen. Hvis det er installeret korrekt, skal clipsen kunne låses nemt.
Se venligst følgende beskrivelse for at bekræfte positionen, hvor kablet skal indsættes, og sikre, at kablet er installeret korrekt.

De to kanter af kabelåbningen vil være lidt højere, som vist på billedet.
Kablet skal indsættes i midten. Når det er indsat korrekt, skal det være i samme højde som kanterne, som vist på billedet.
(Clipsen er ikke låst på billedet.)
Kun ved at indsætte det korrekt kan clipsen låses nemt, og kablet skal være parallelt med åbningen, som vist på billedet. (Clipsen er låst på billedet.)

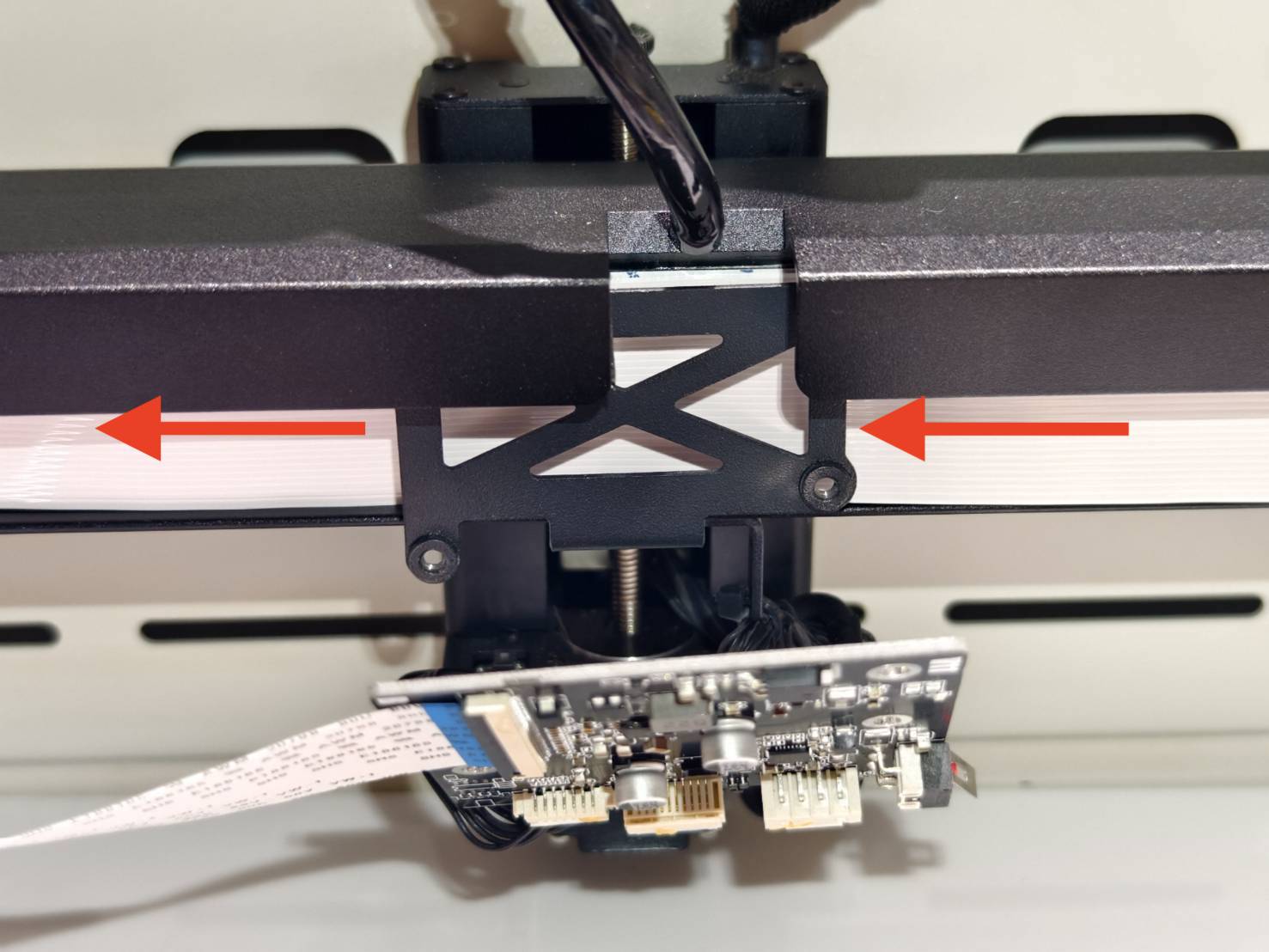

Kablet skal føres bag Z-aksens kontrolkortbeslag.
Video:

Trin 9

Installer det nye kabel på X-aksens printkort. Kablet skal placeres i midten af åbningen. Hvis det er installeret korrekt, bør clipsen kunne låses nemt.
Som forklaret i Trin 8, brug venligst samme metode til at tilslutte kablet.

Video:

(Printkortets farve påvirker ikke installationsmetoden.)

Trin 10

Tilslut X-aksens motorkabel igen, flyt laserhovedet, og kontroller derefter, om LED-indikatoren på Z-aksens styrekort lyser.

Hvis LED"en lyser, indikerer det, at kablet er installeret korrekt. Fortsæt venligst til Trin 11

Hvis LED"en ikke lyser, gå venligst tilbage til Trin 8 og gentilslut kablerne på begge sider, indtil LED-indikatoren på Z-aksens styrekort lyser ved bevægelse.

Trin 11

Fastgør først Z-aksens styrekort med en skrue. Tænd derefter for maskinen og brug den venstre knap til at fokusere. Kontroller, om laserhovedet er korrekt fokuseret.

Video:

Hvis det er korrekt fokuseret, indikerer det, at kablet er installeret rigtigt.
Fortsæt til Trin 12.

Hvis det ikke er fokuseret korrekt, eller maskinen ikke kan tændes, indikerer det en forkert kabeltilslutning. Sluk straks for strømmen, gå tilbage til Trin 8, tilslut kablerne igen, og test på ny.

Trin 12

Sluk for strømmen, fjern motorkablet, monter X-aksens styrekortdæksel, spænd de to 2 mm unbrakosskruer, og tilslut X-aksens motorkabel igen.

Trin 13

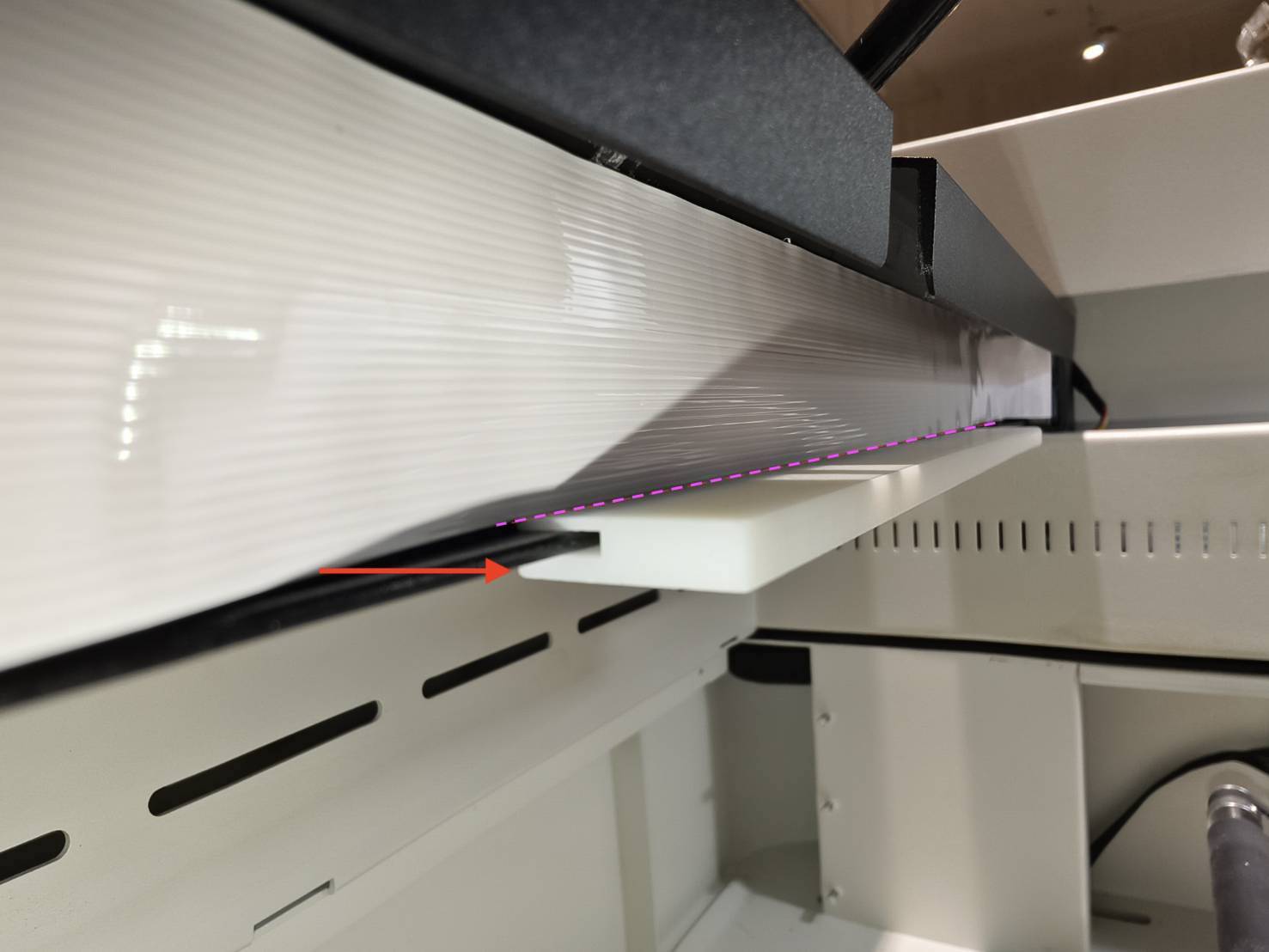

Flyt modulholderen til højre, og indsæt kabelværktøjet/fiksturen på X-aksens bundramme.
Den tykkere side af værktøjet skal vende nedad.

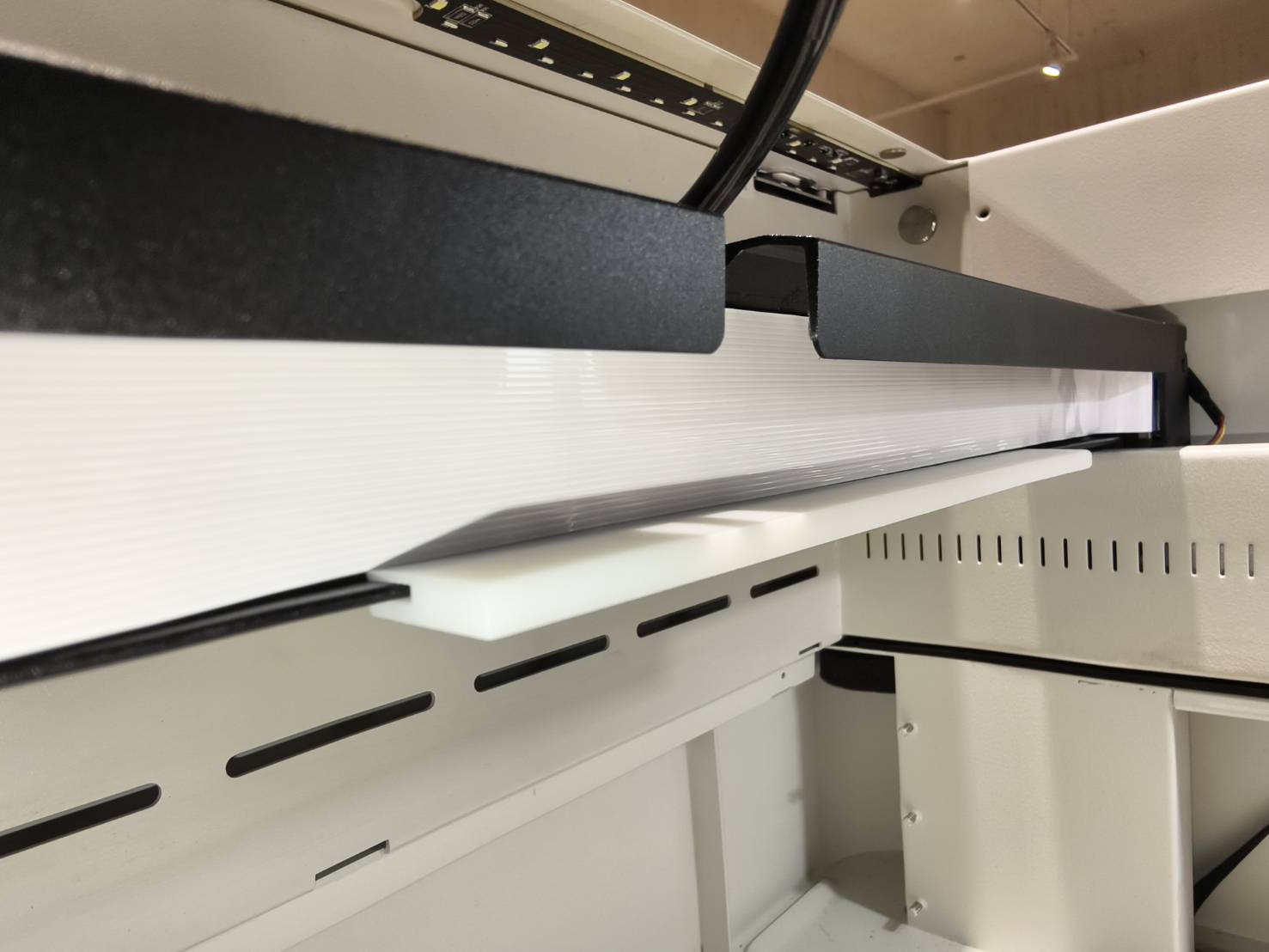

Fjern derefter filmen helt fra tapen. Juster kablets underkant med værktøjet, og skub kablet bagud for at fastgøre det på metalpladen.

Den tykke kant af værktøjet skal vende nedad. Juster kablets nederste kant med værktøjets øverste kant, og skub det derefter bagud for at fastgøre det.

Video:

Trin 14

Fjern kabelværktøjet, og monter Z-kortdækslet med de tre skruer.

Video:

Trin 15

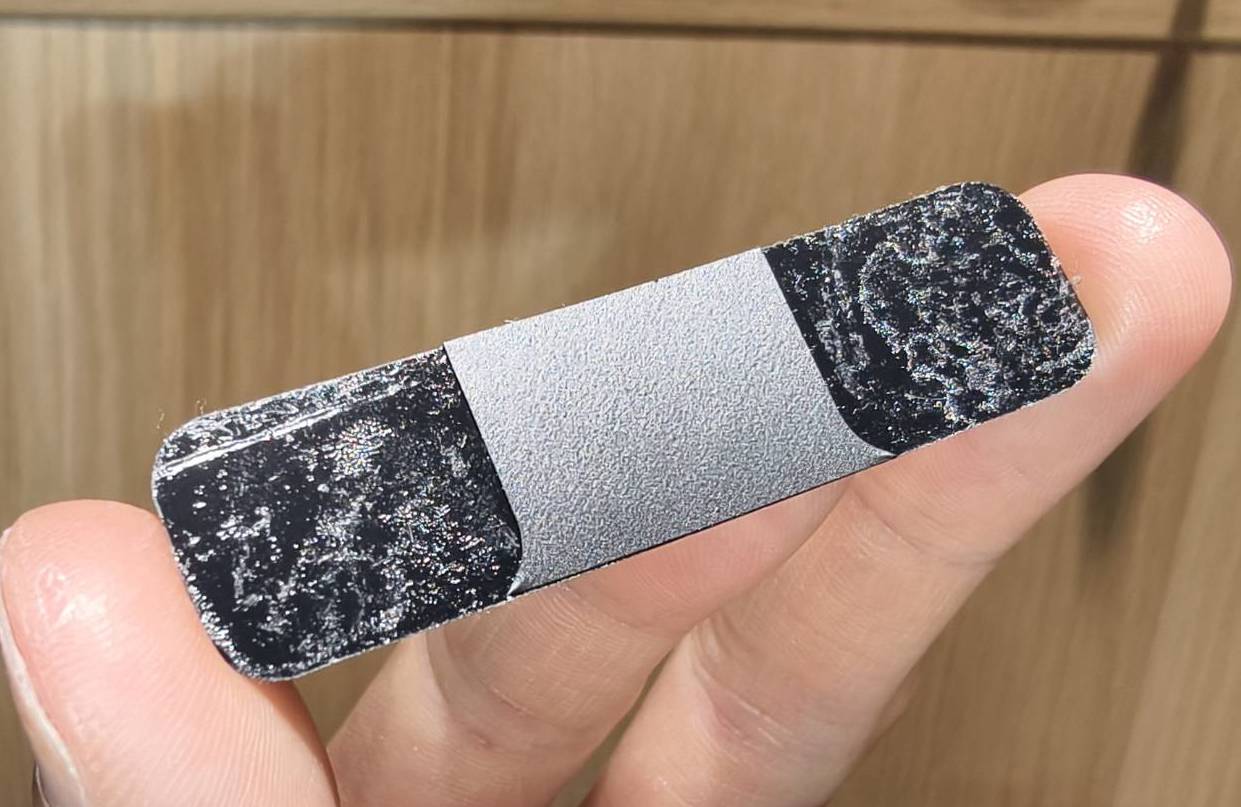

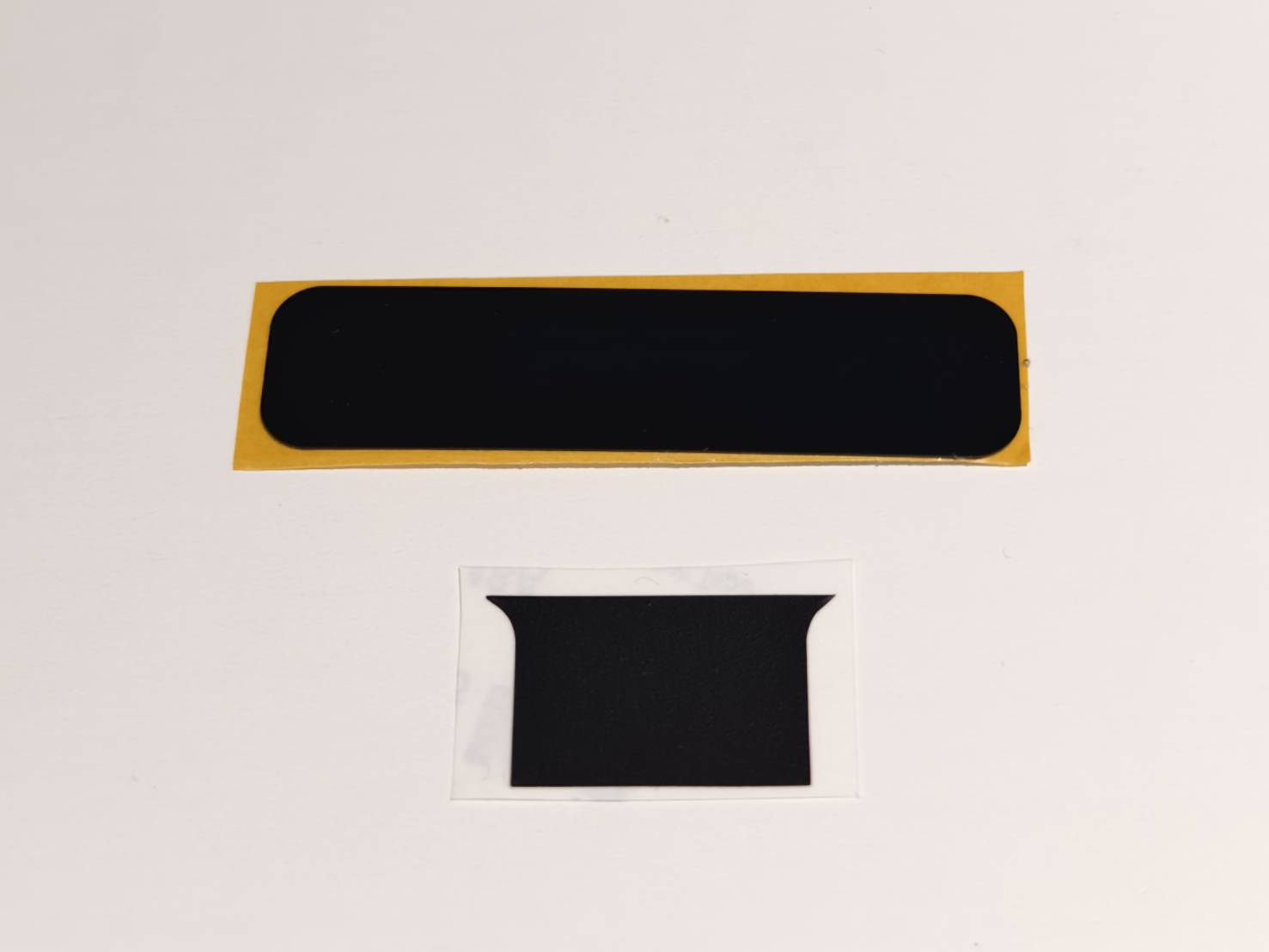

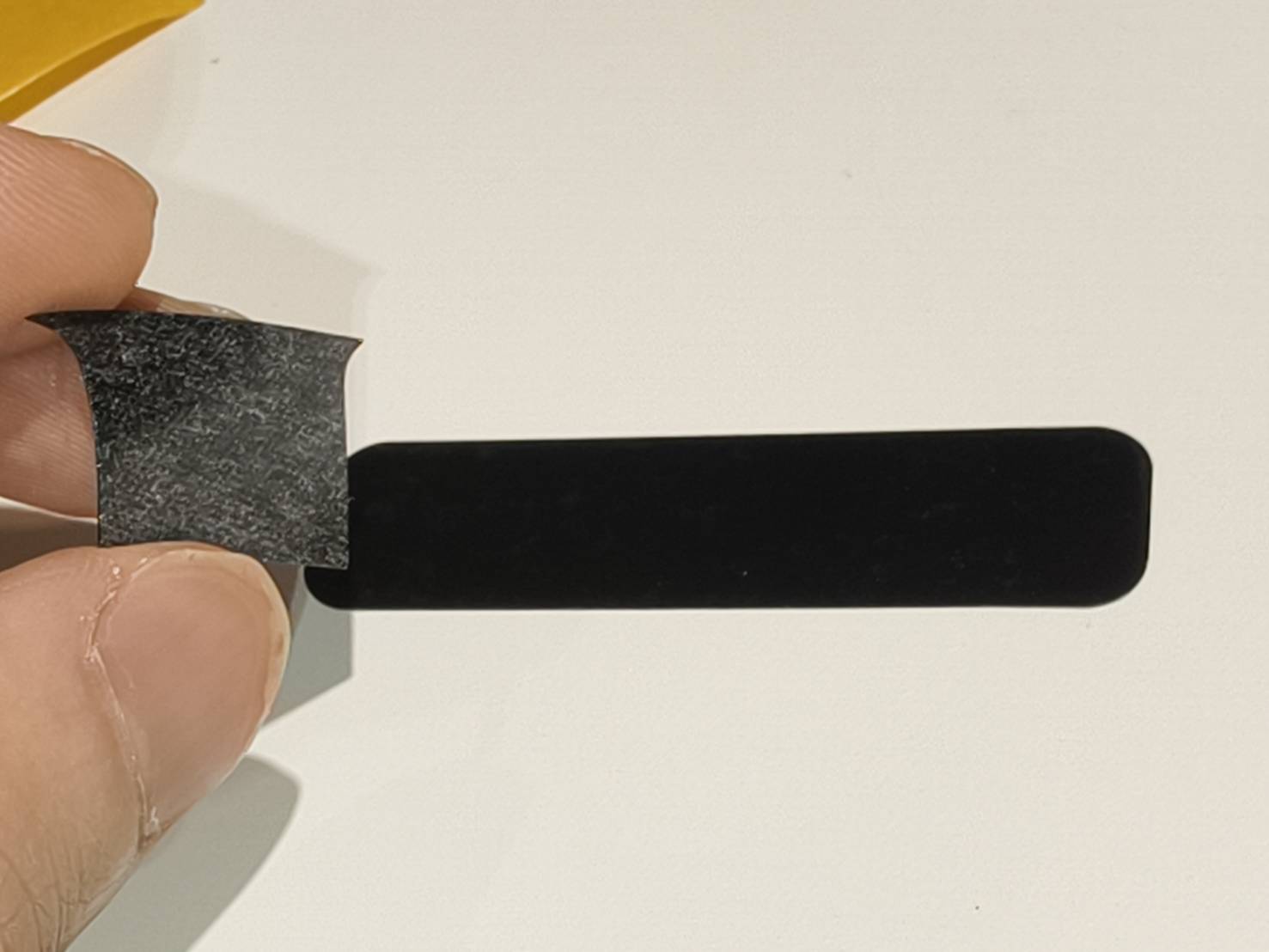

Fastgør det firkantede klistermærke på den lange Mylar-film.
Bemærk, at klæbefladerne på de to Mylar-film skal vende mod hinanden.

Klæbefladerne på de to Mylar-film skal vende mod hinanden.

Færdigt resultat
