Beambox II - Udskiftning af autofokus-sonde og kabel

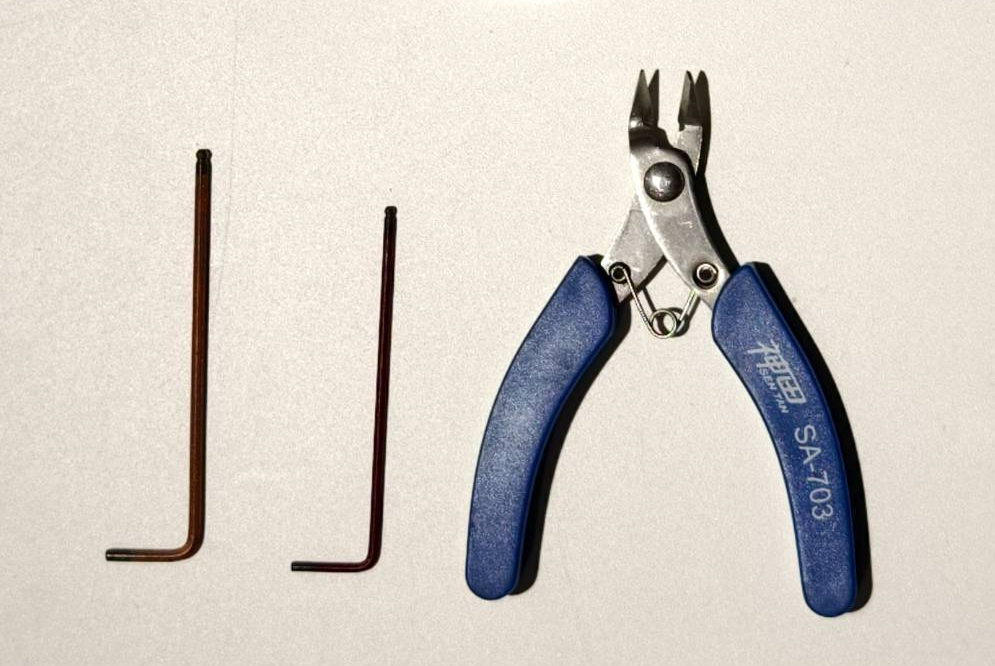

Værktøjer

Trin 1

Sluk for maskinen og fjern strømkablet.

Trin 2

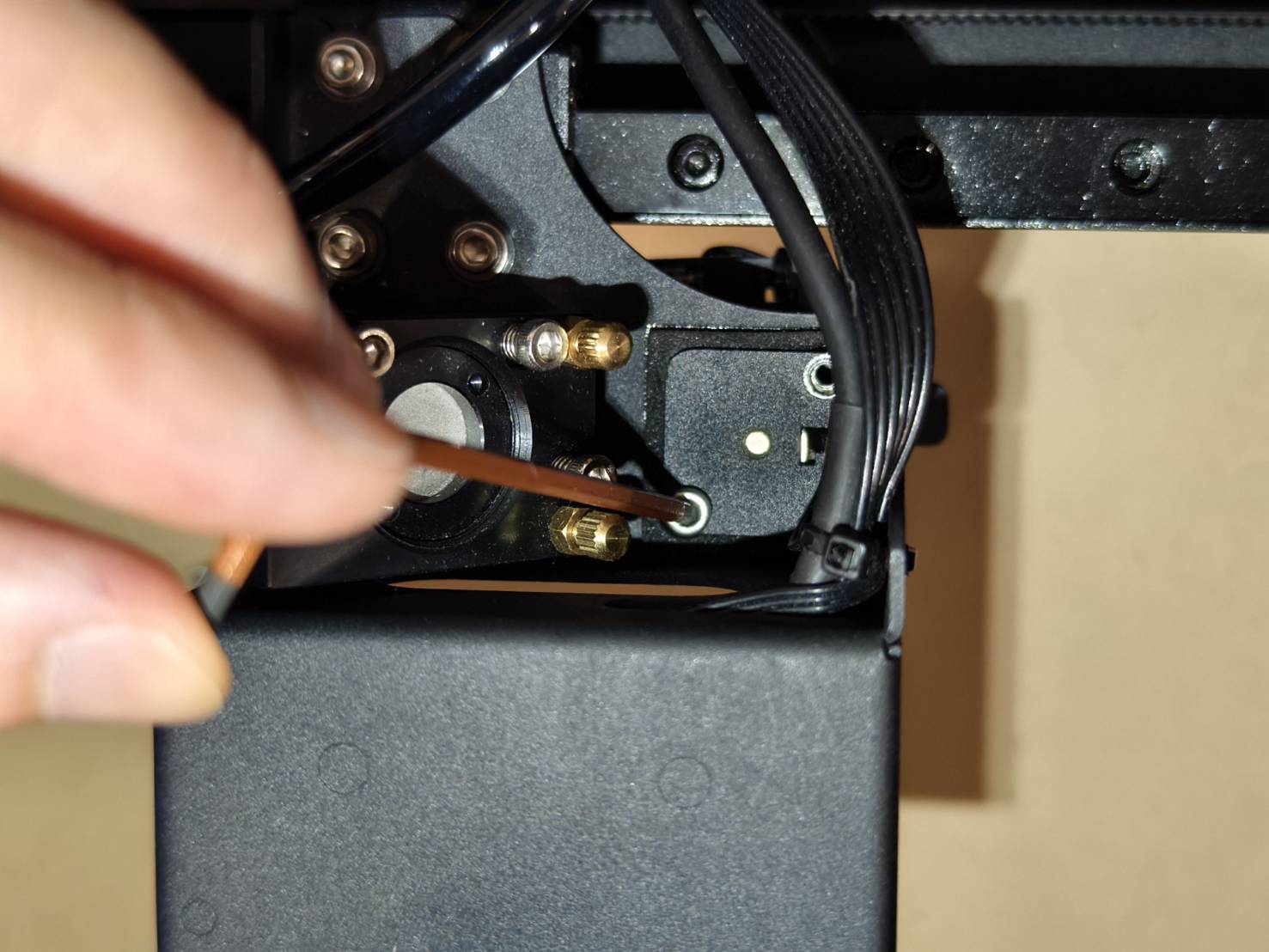

• Åbn dørdækslet for at skrue disse skruer ud. (2,5 mm sekskant x 2 stk.)

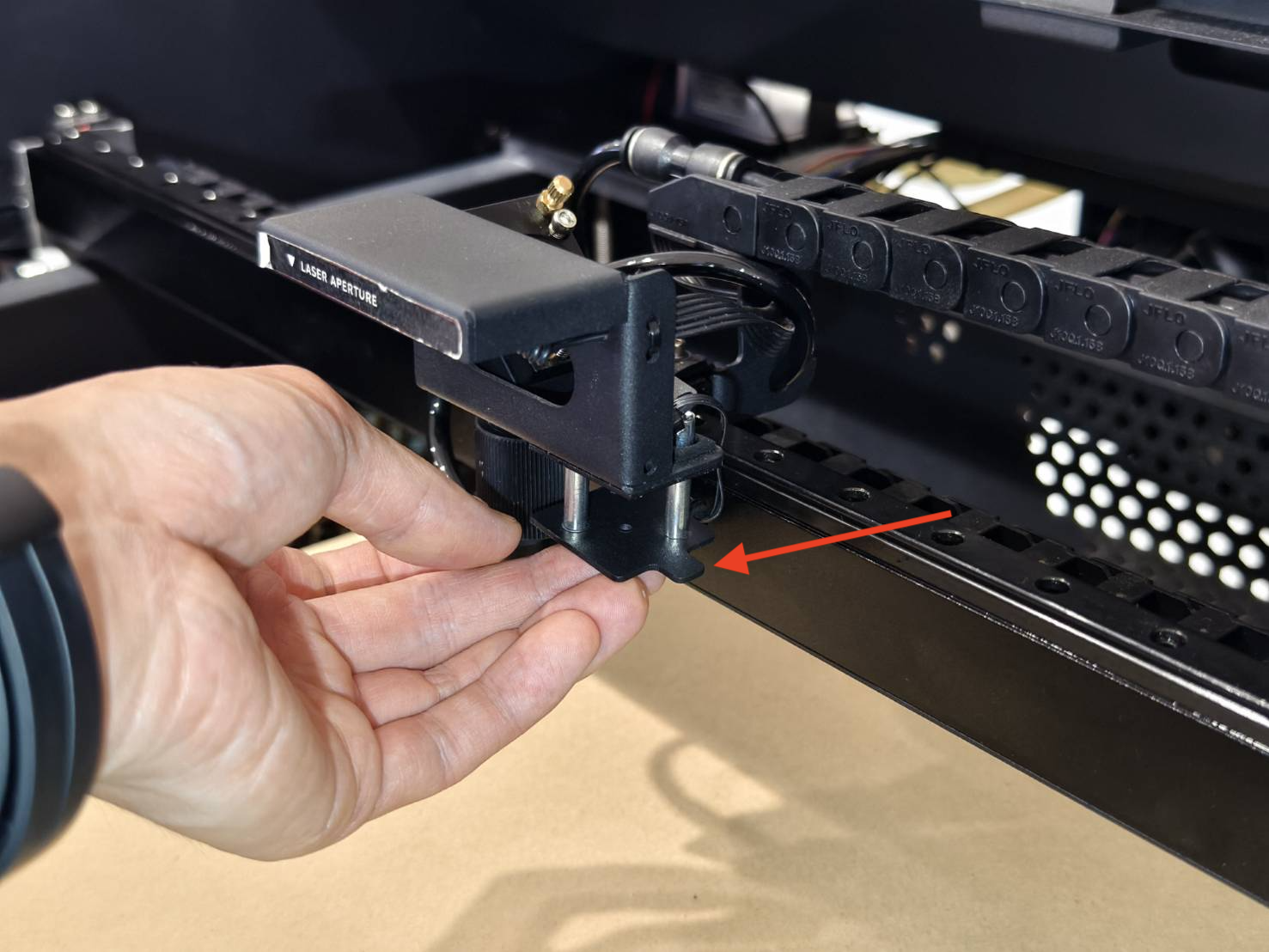

• Autofokus-sensorenheden kan derefter afmonteres fra systemet.
  Opbevar skruerne sikkert til senere brug.


Trin 3

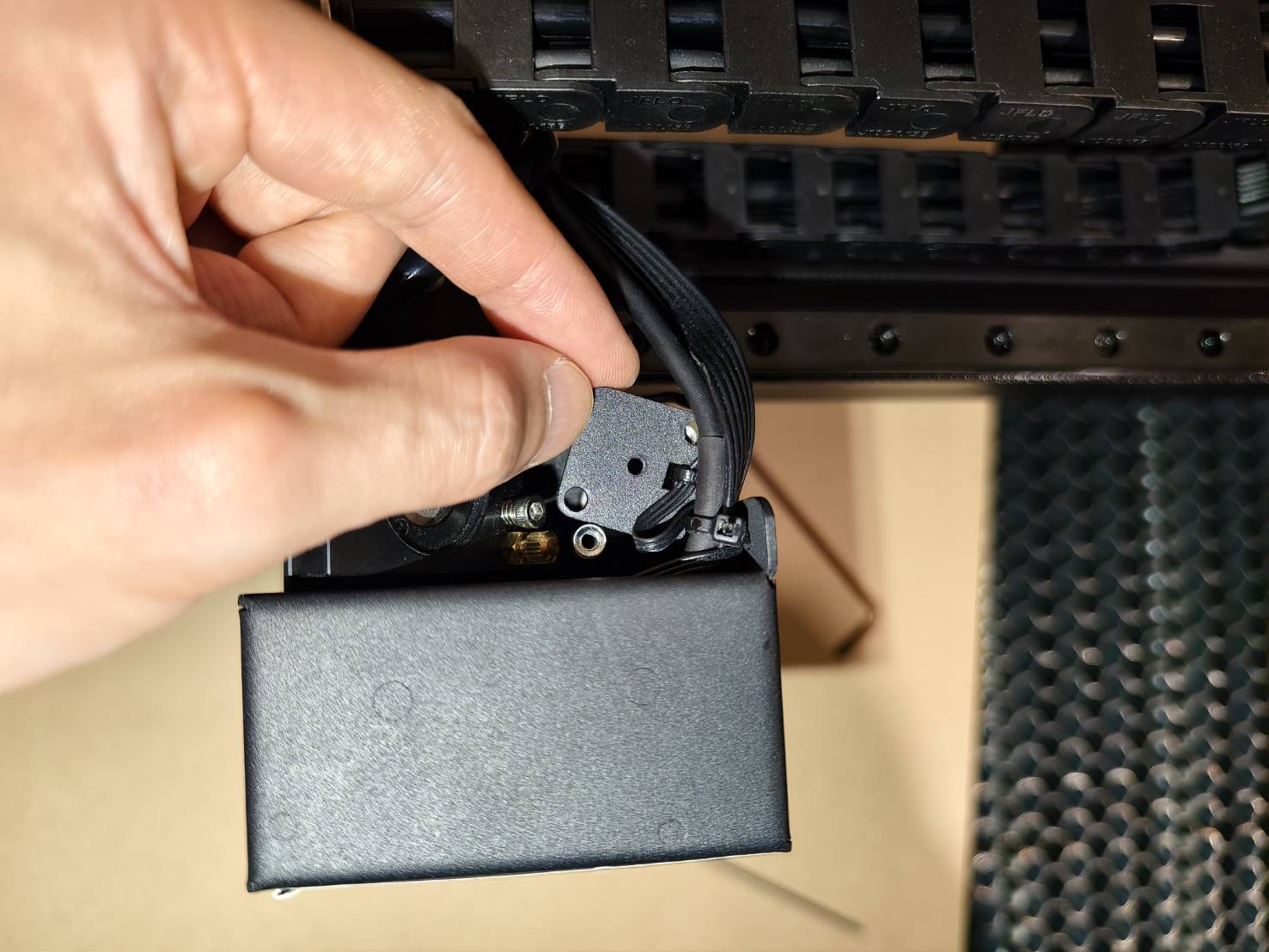

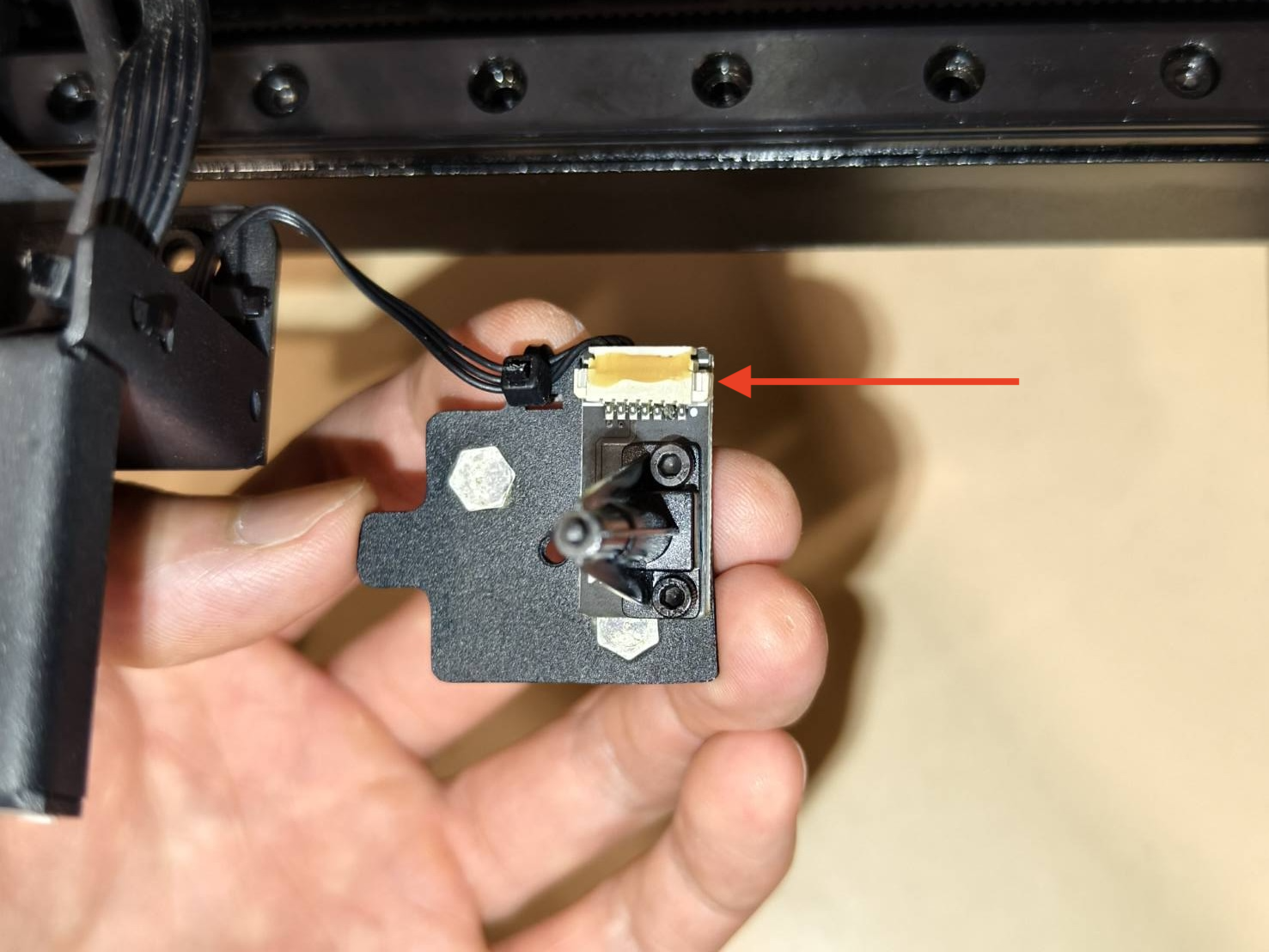

Frakobl kablerne på printkortet.

Bemærk: Hvis du kun skal udskifte auto-fokus-sonden, så gå direkte til Trin 5.

Trin 4

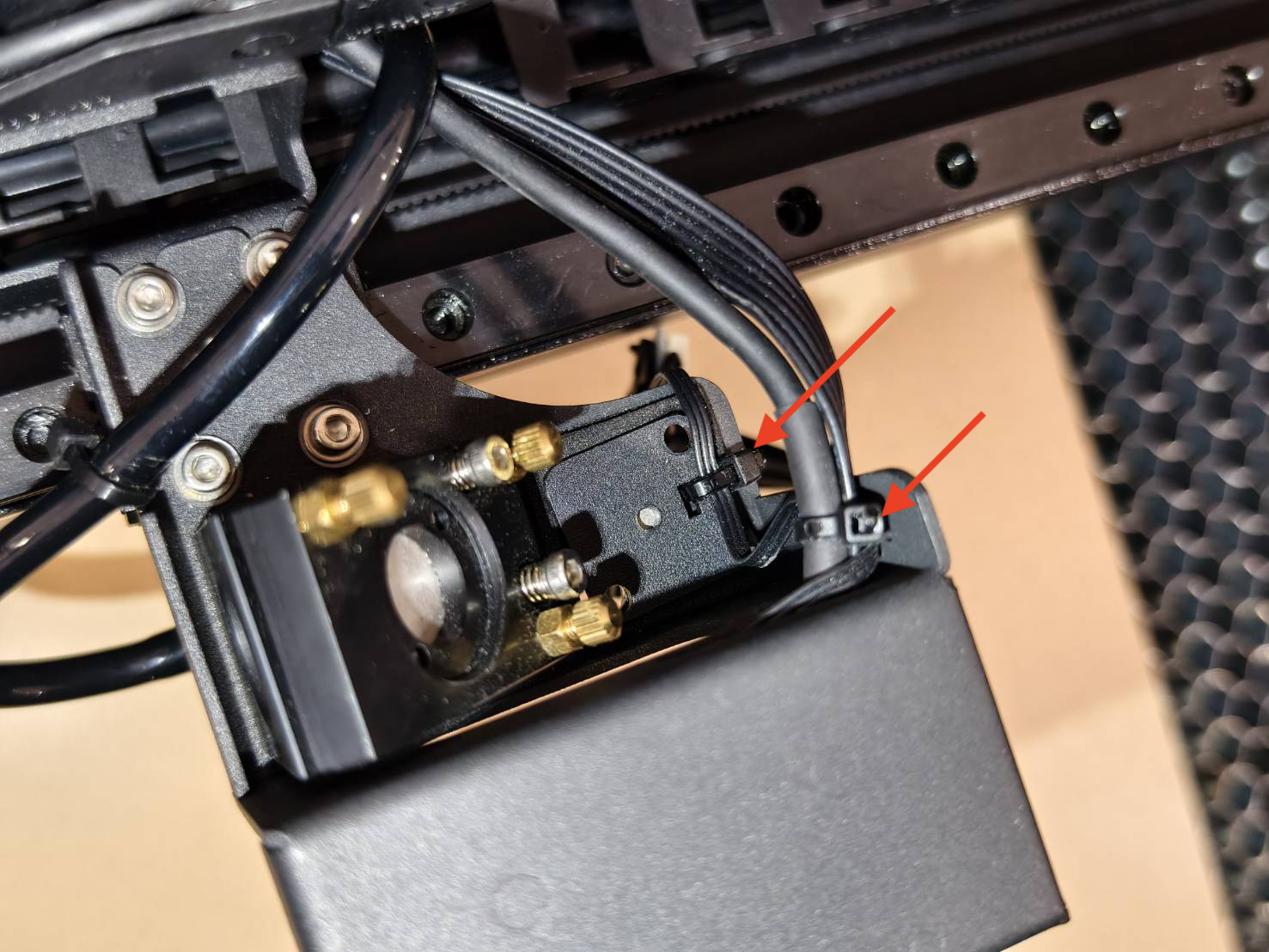

Klip eventuelle kabelbindere over.

Trin 5

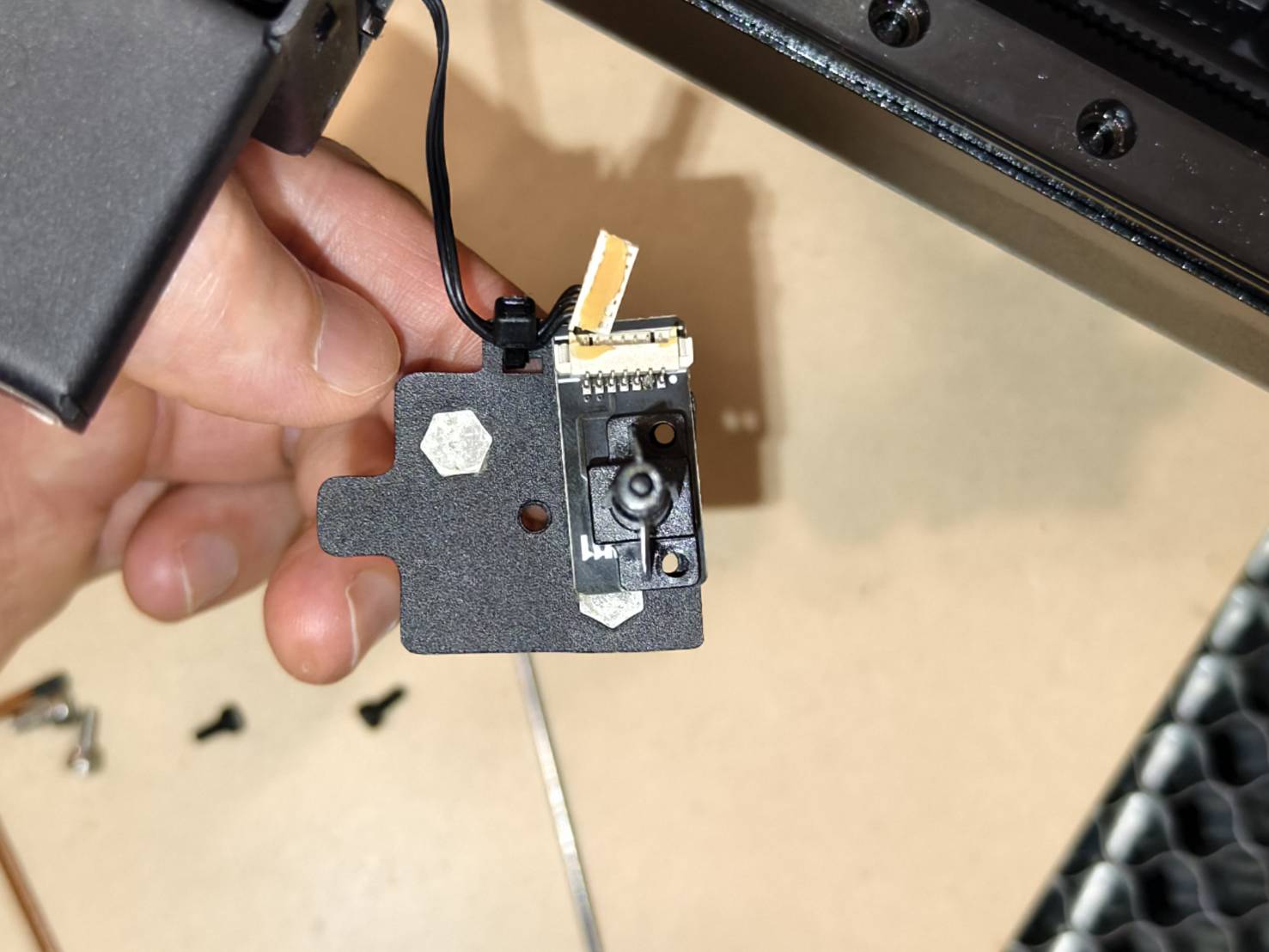

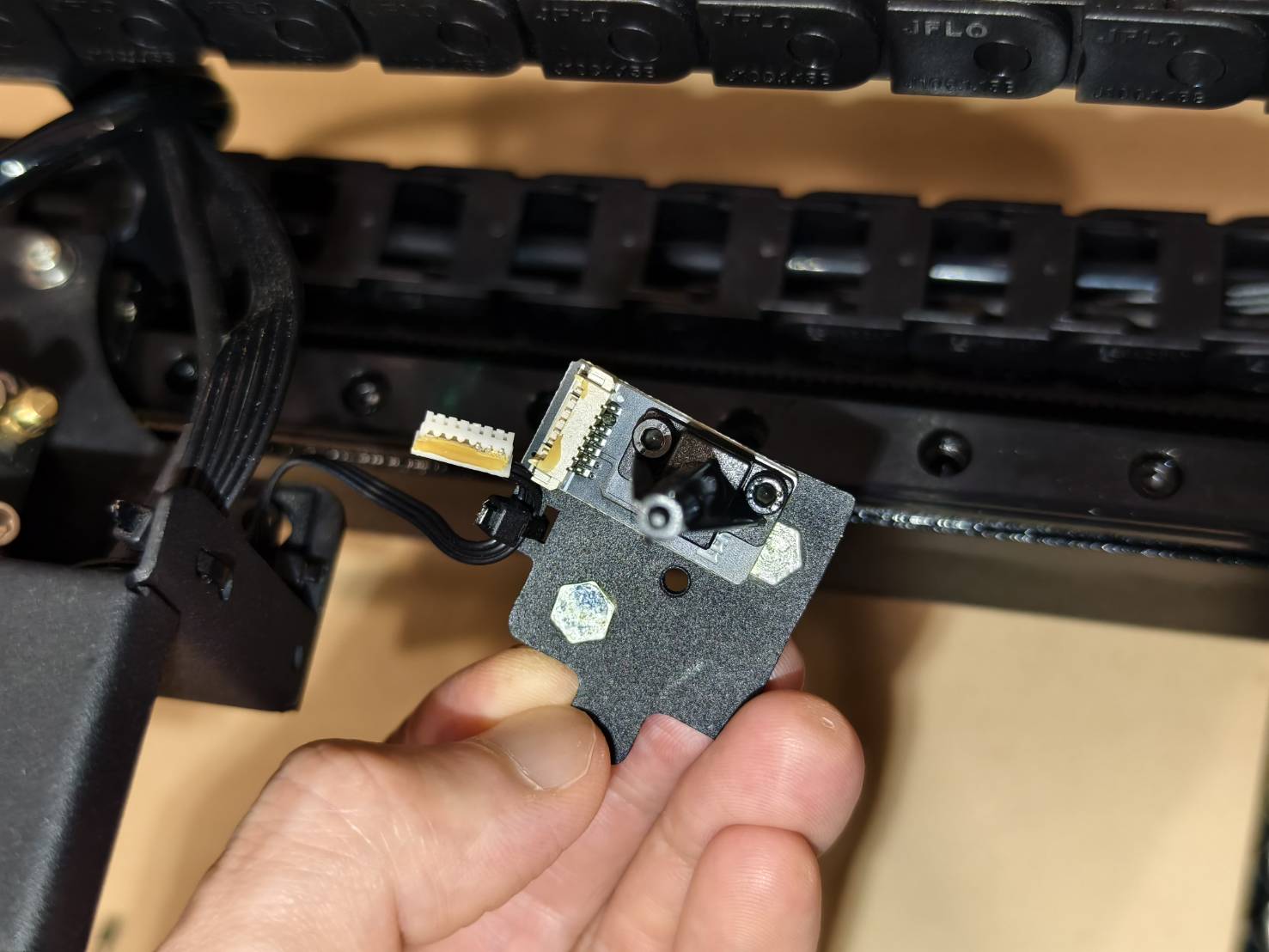

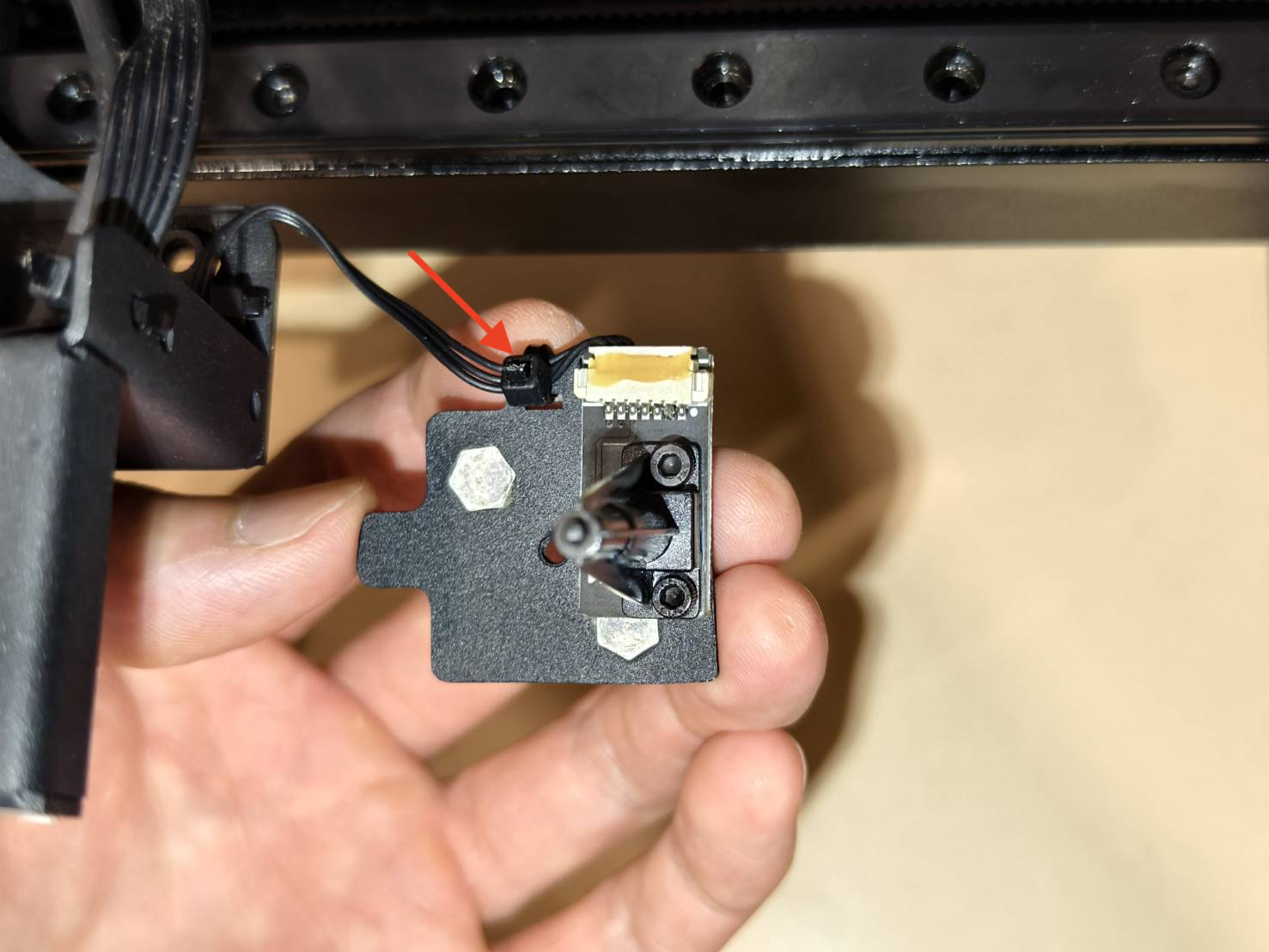

Afbryd kablet fra printkortet.

Trin 6

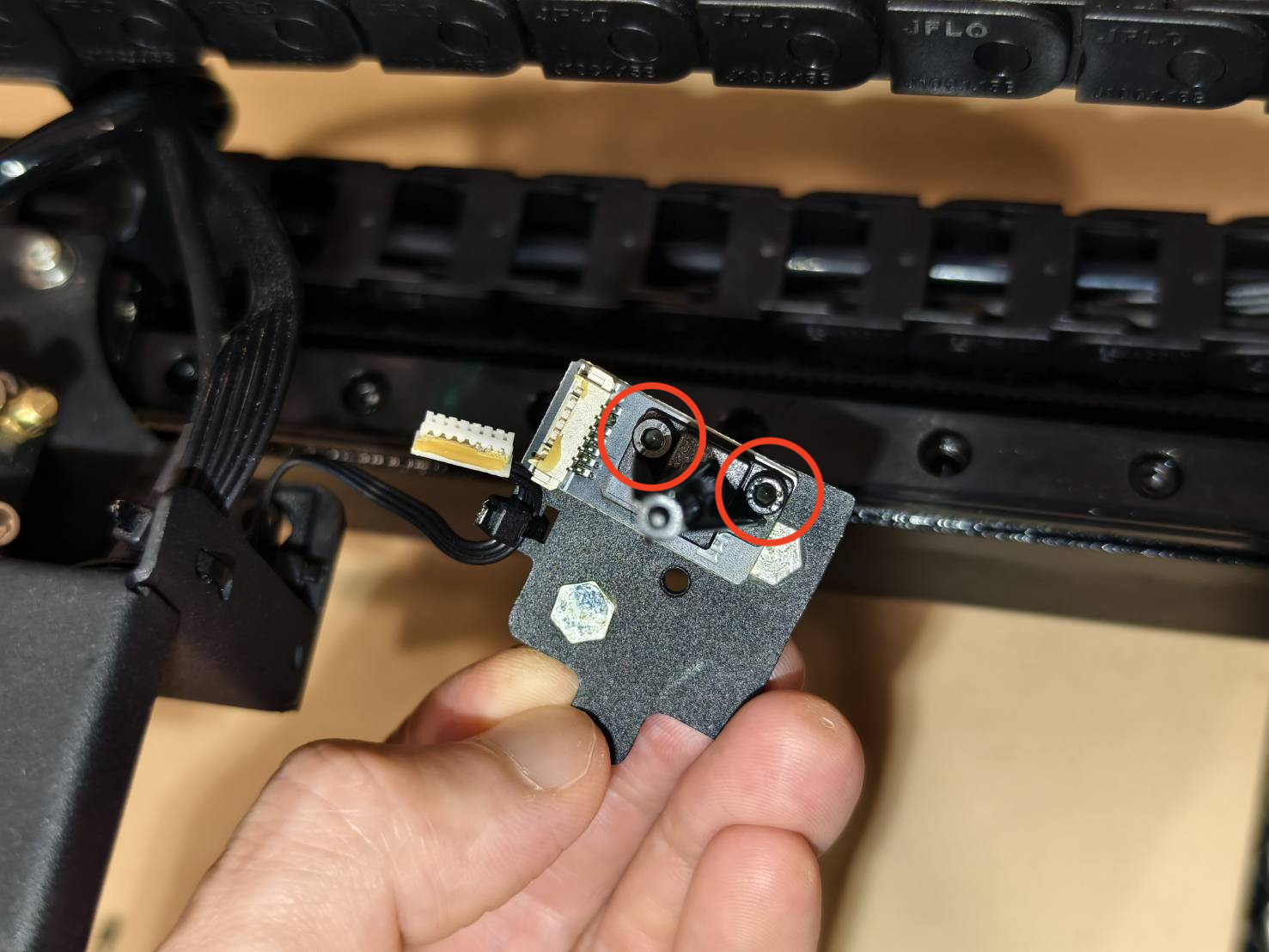

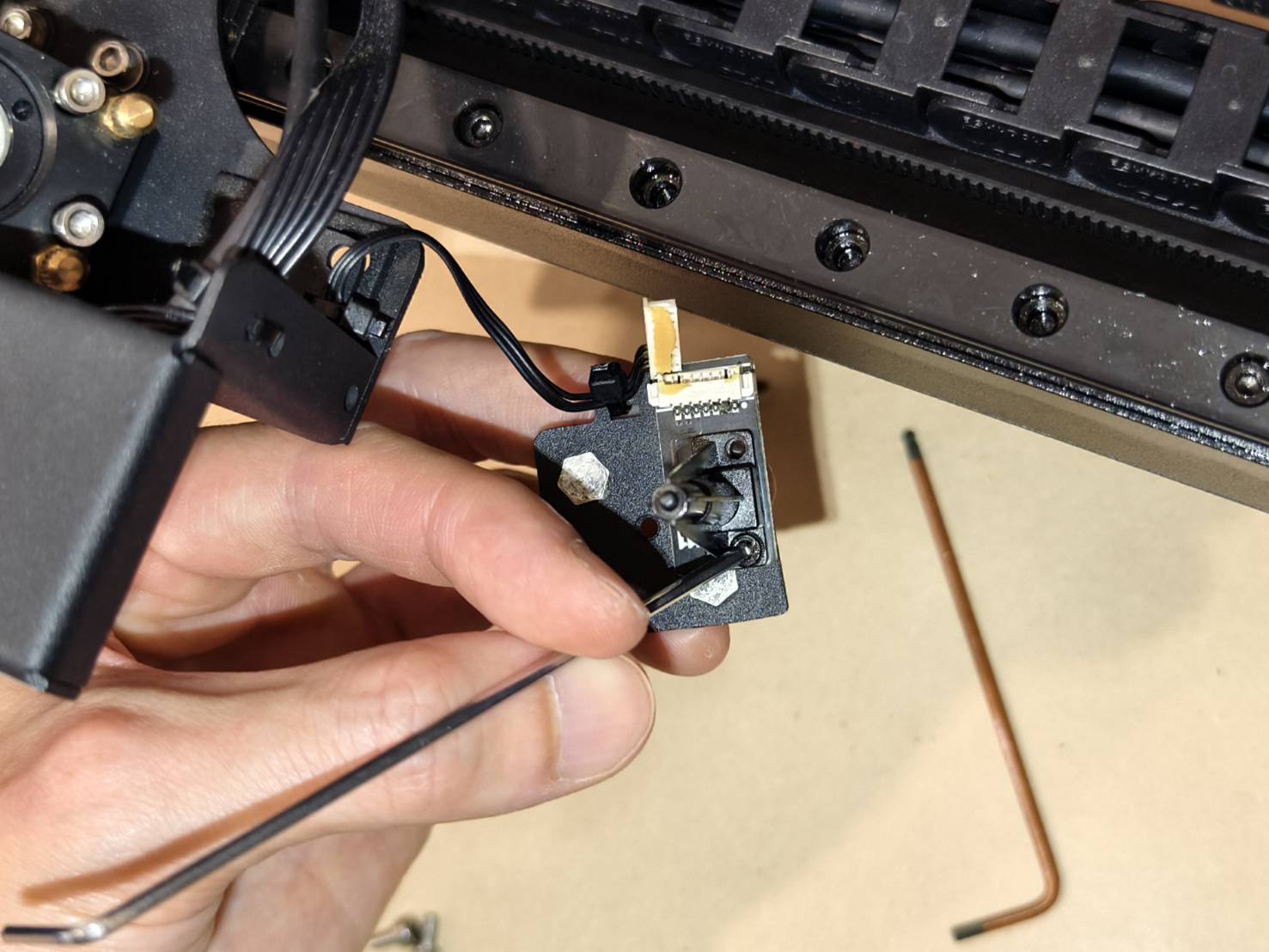

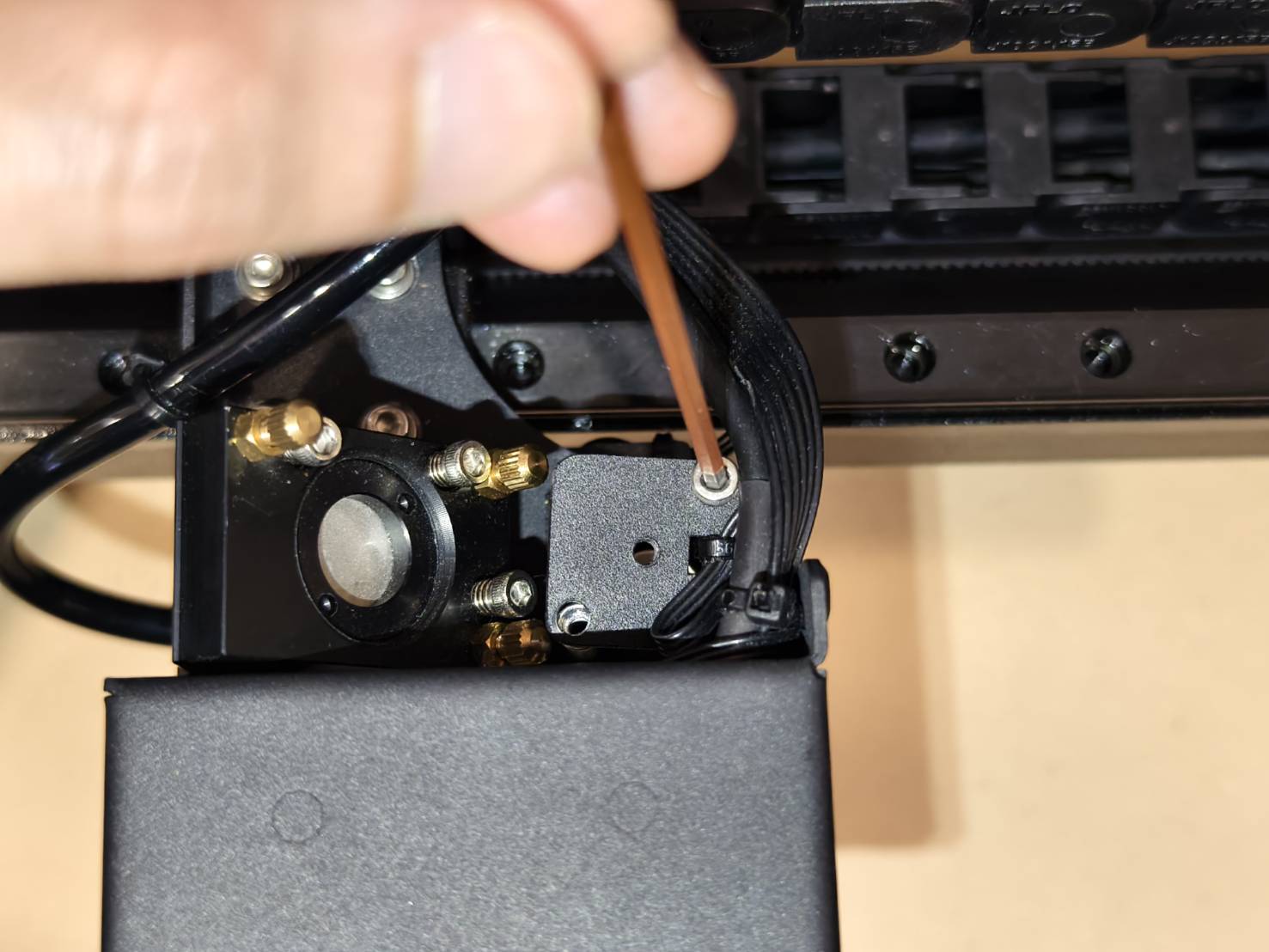

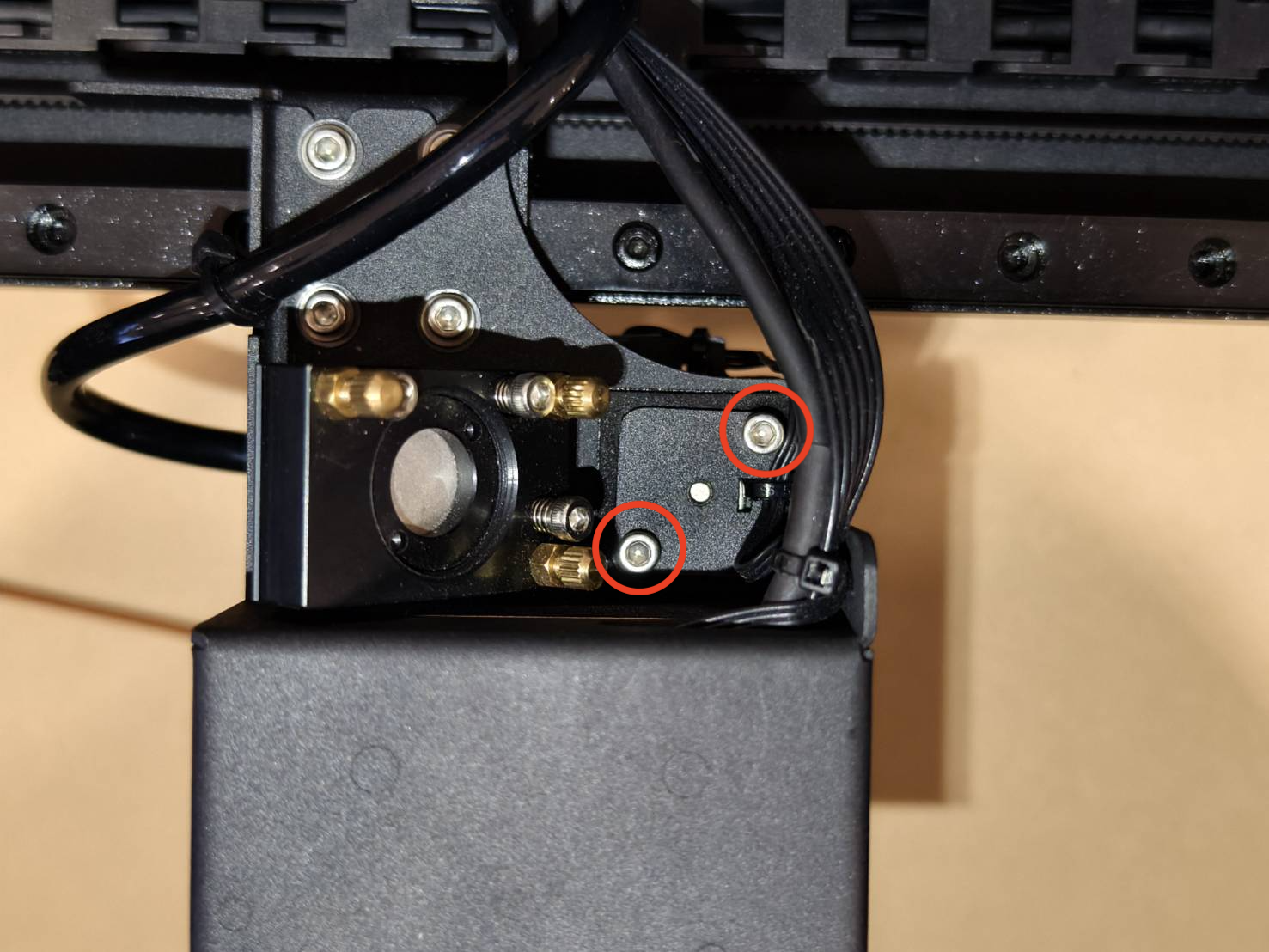

Løsn skruerne for at fjerne printkortet og sonden.

Bemærk: Hvis du kun skal udskifte kablet, gå direkte videre til Trin 9.

Trin 7

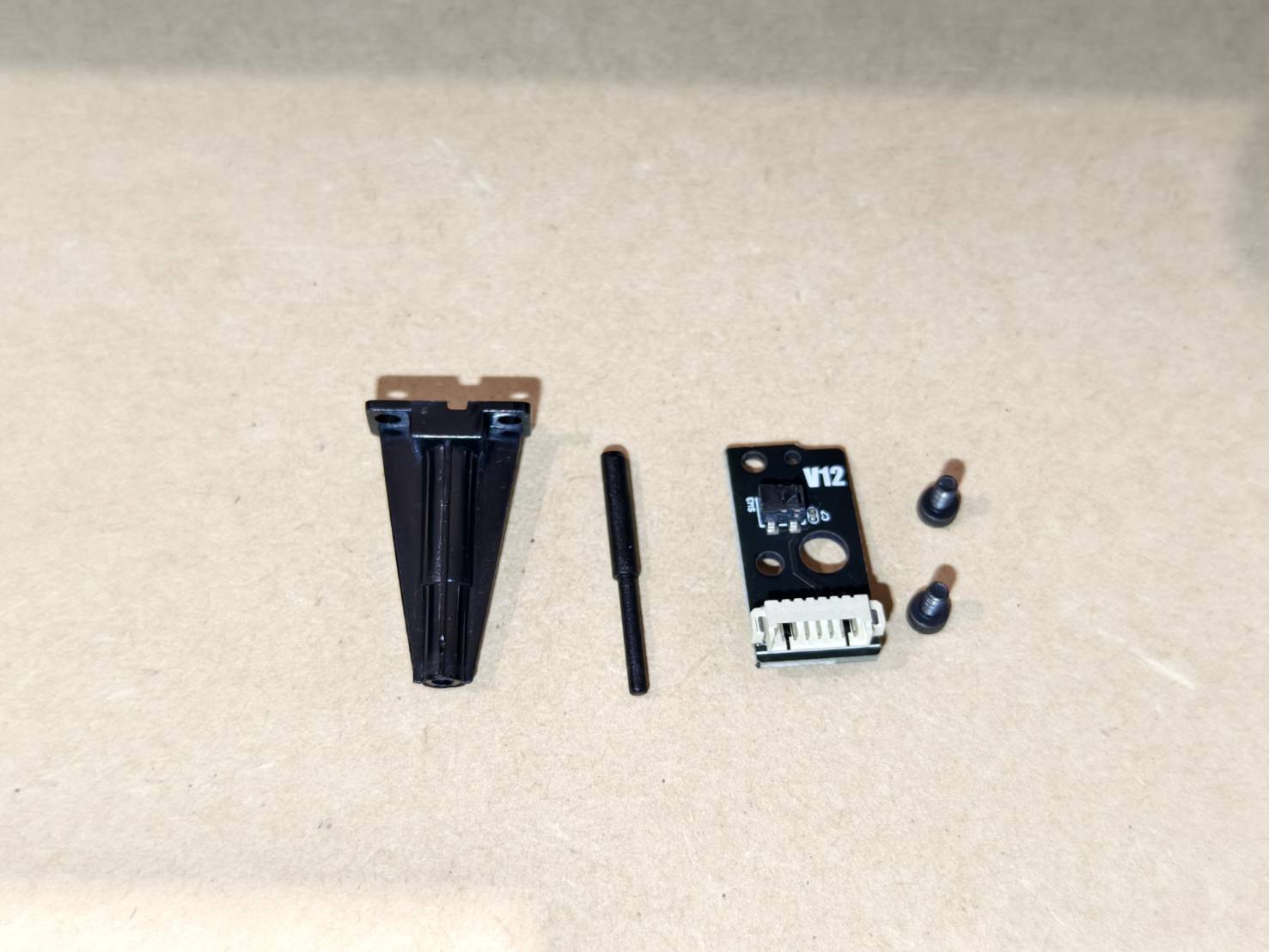

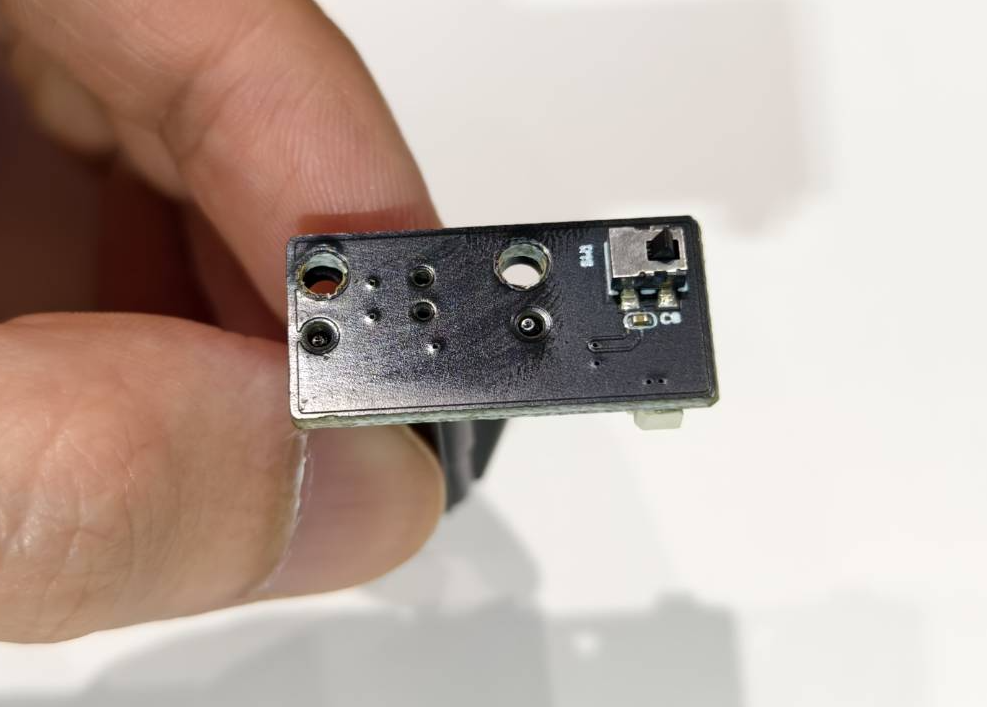

Monter det nye printkort og sonde.
Sørg for, at rækkefølgen og retningen er korrekt som vist på billederne nedenfor.

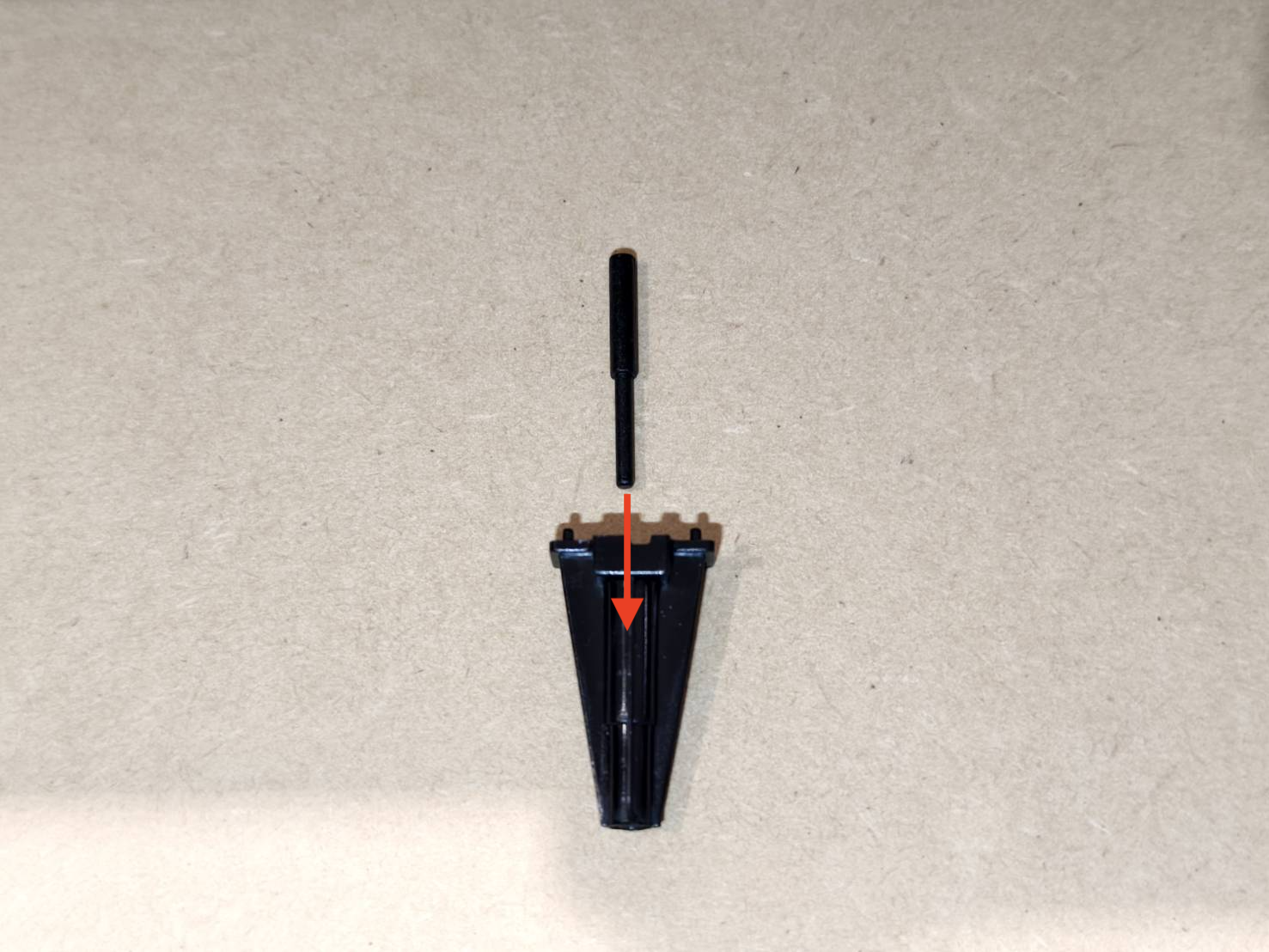

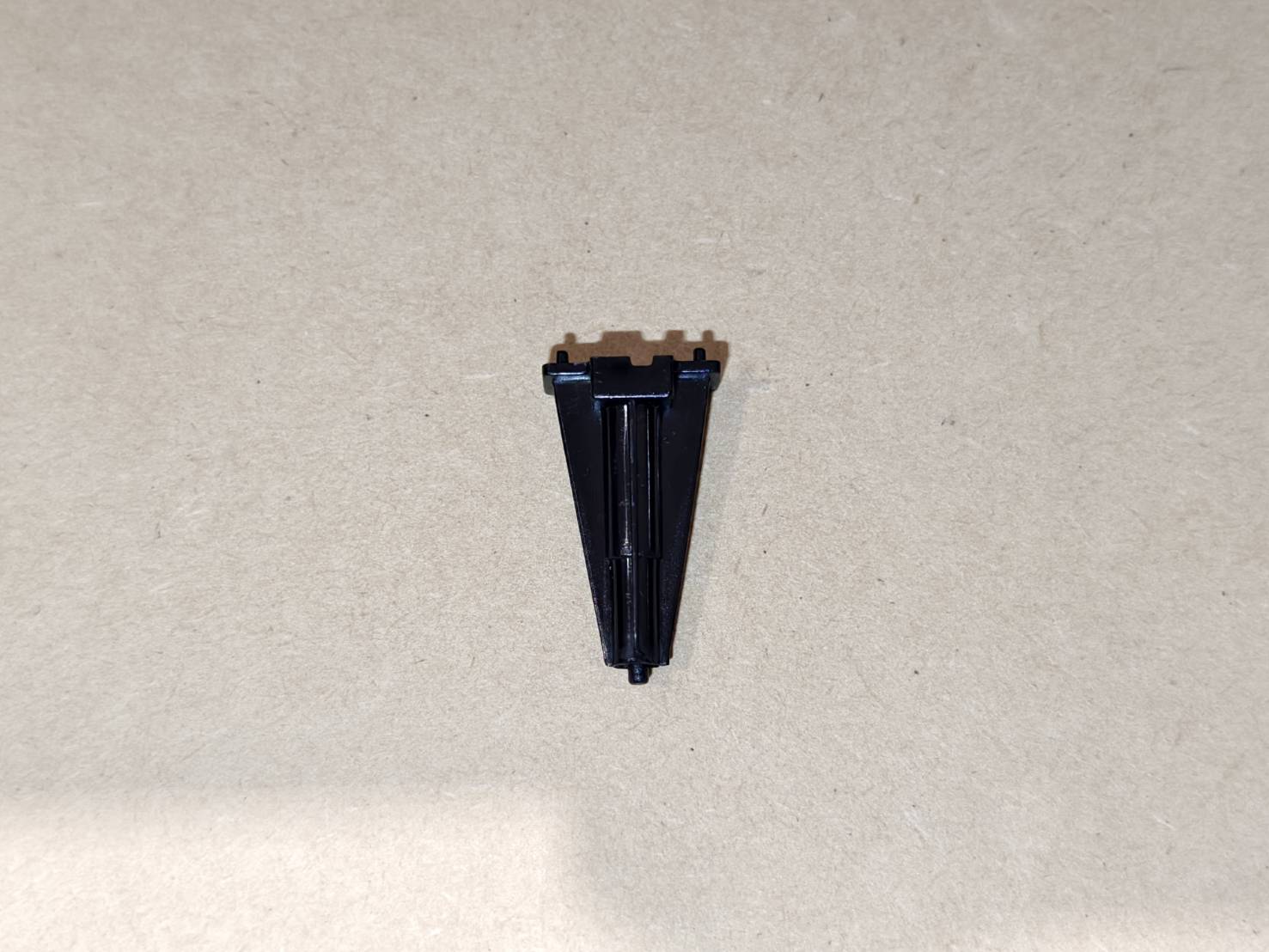

• Stiften placeres inde i dækslet.

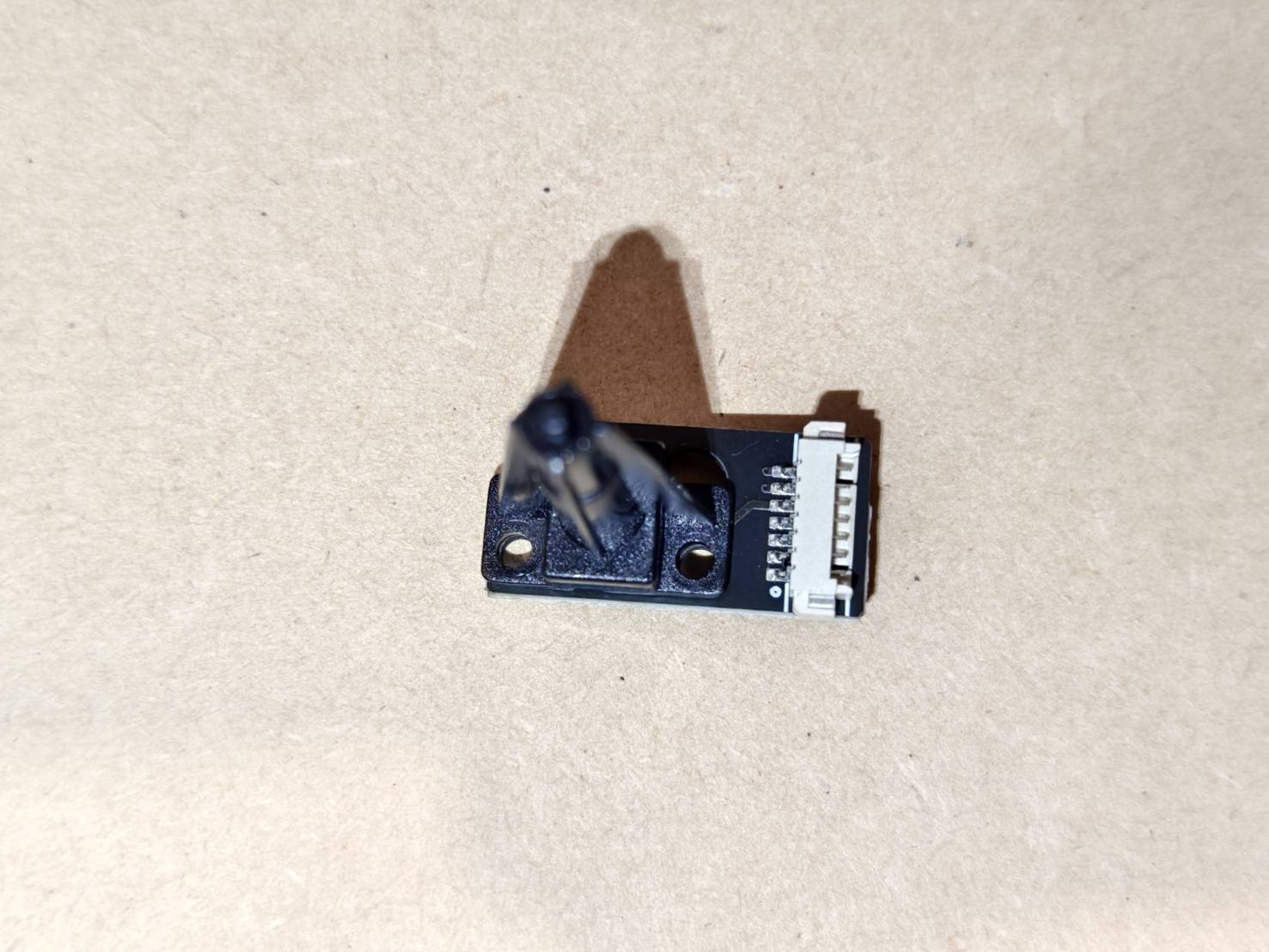

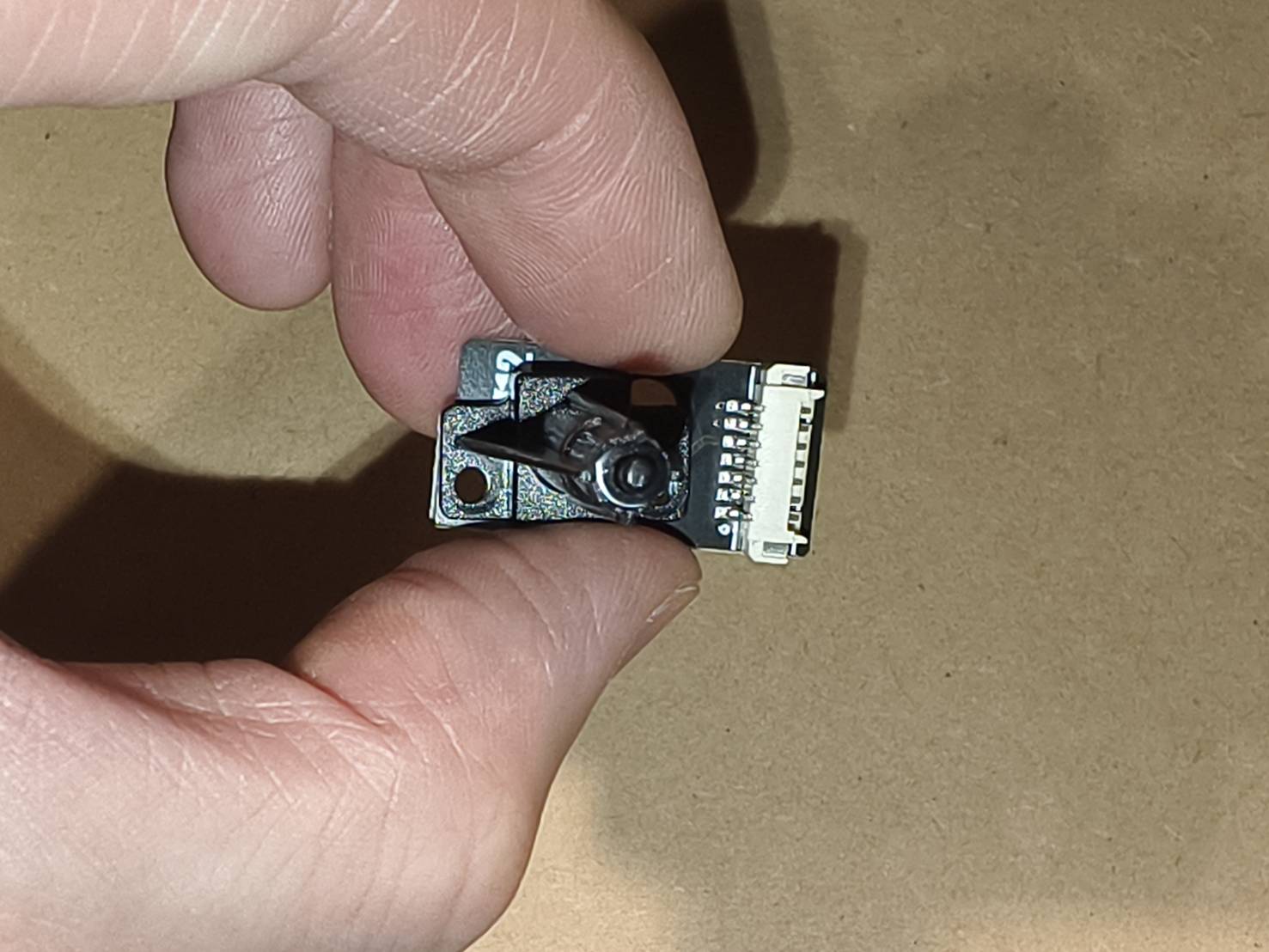

• Sonden og dækslet monteres på printkortet som vist.





• Fastgør enheden på pladen.



Trin 8

Kontrollér, om sonden er installeret korrekt.
Tryk på sonden med fingeren. Sonden skal kunne skubbe sig selv op, som vist i videoen.
(Hvis din sonde ikke skubber sig op, skal du gentage Trin 7.)

Trin 9

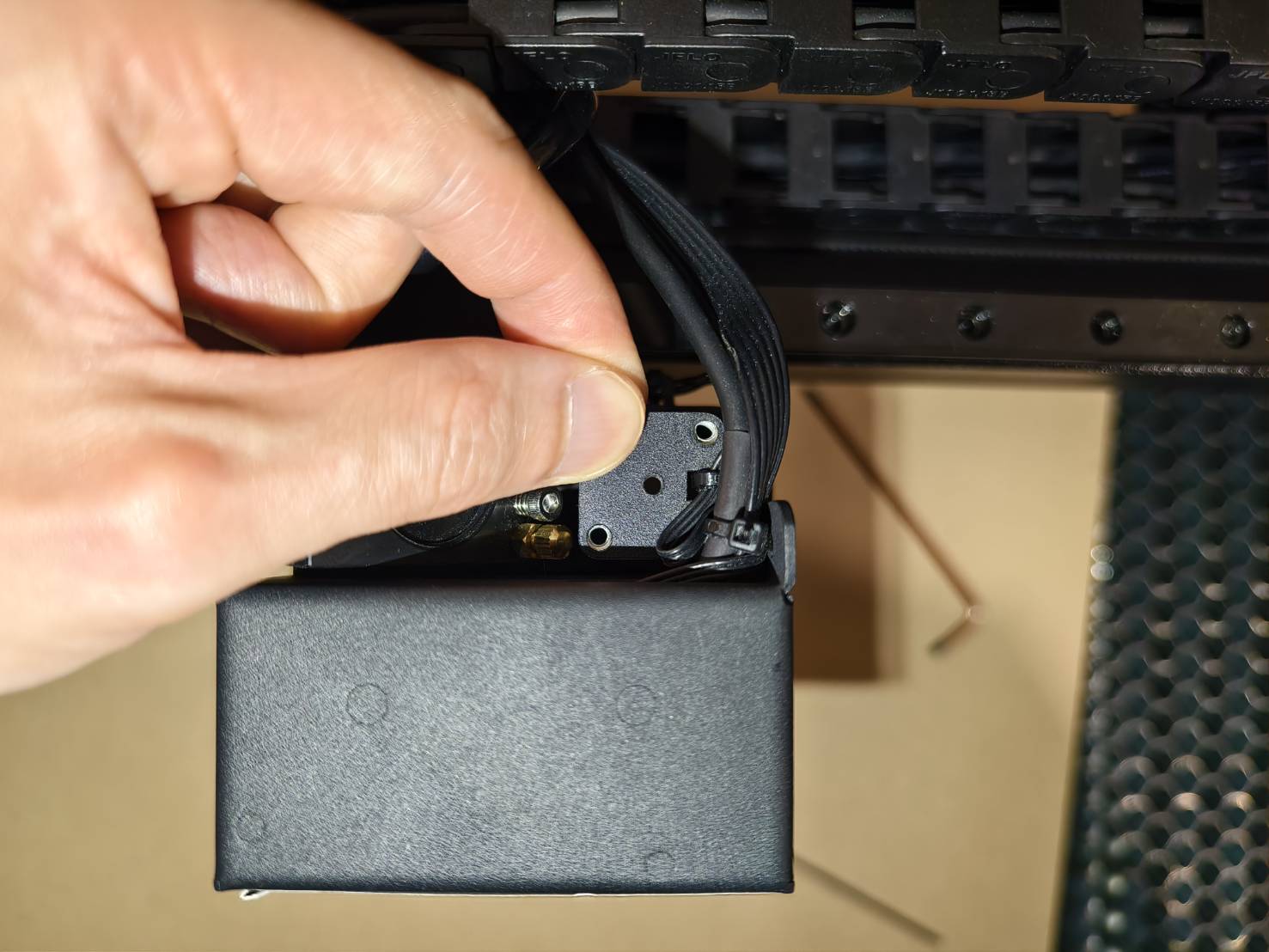

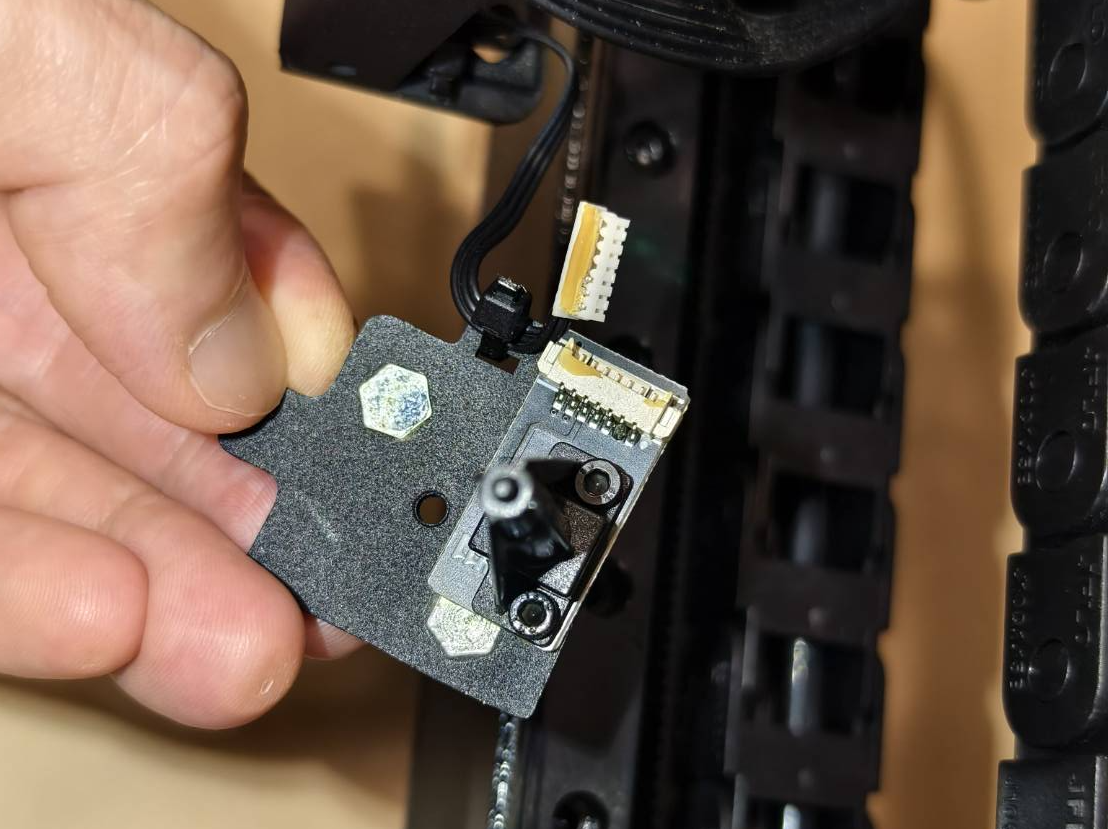

Tilslut kablet igen eller forbind det nye kabel.

Trin 10

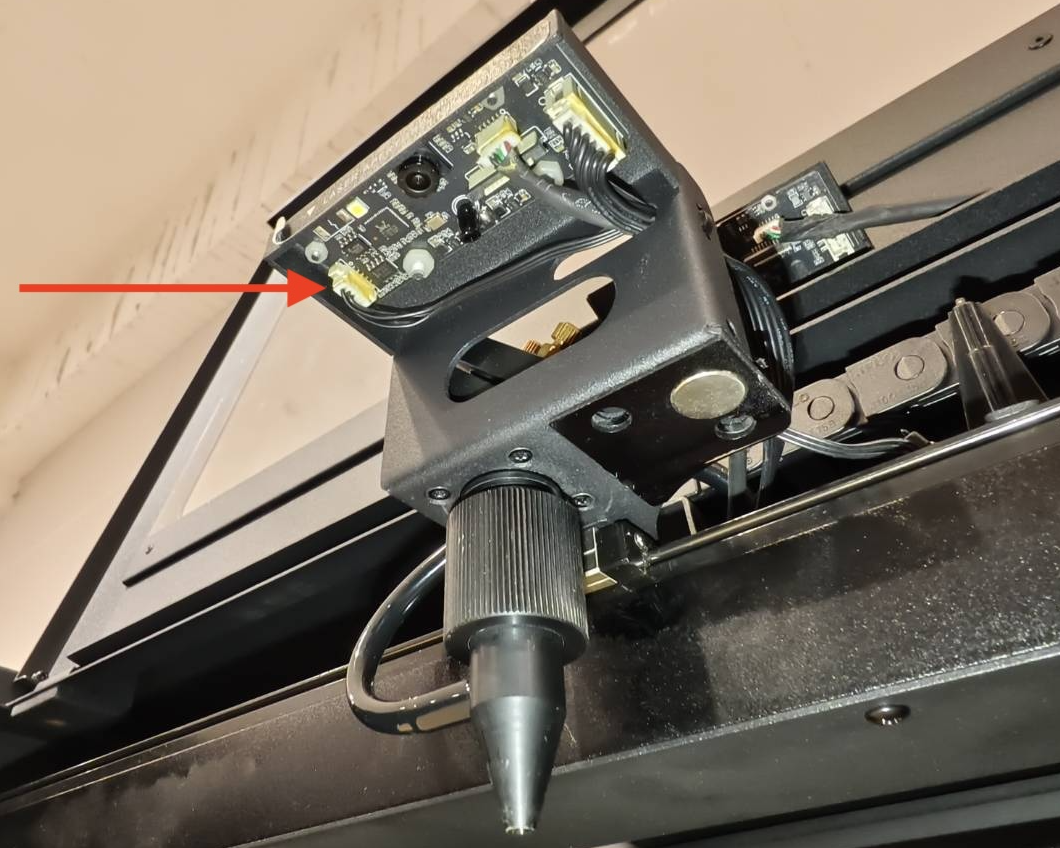

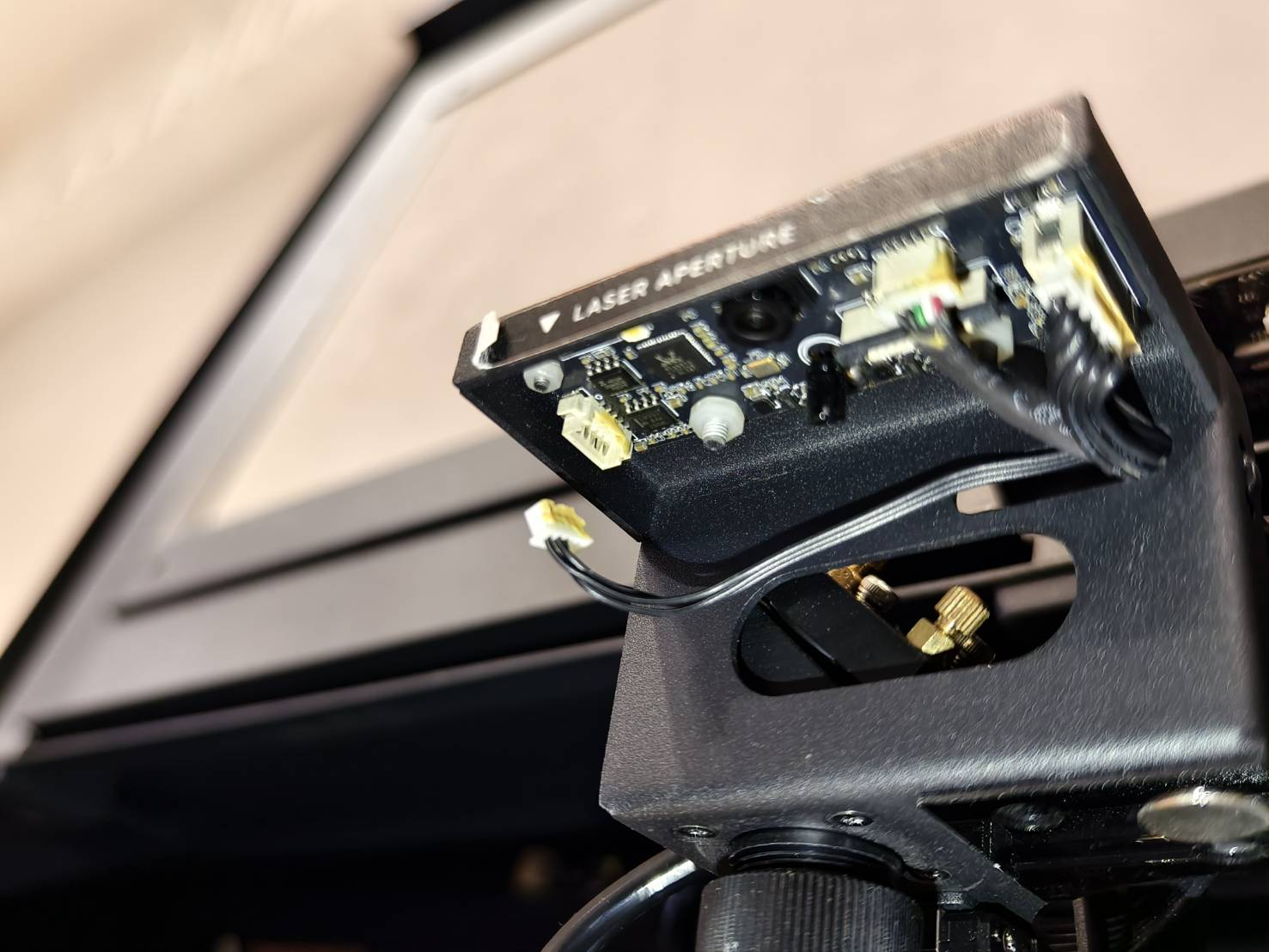

Sørg for, at kablet på kortet er tilsluttet korrekt.

Trin 11

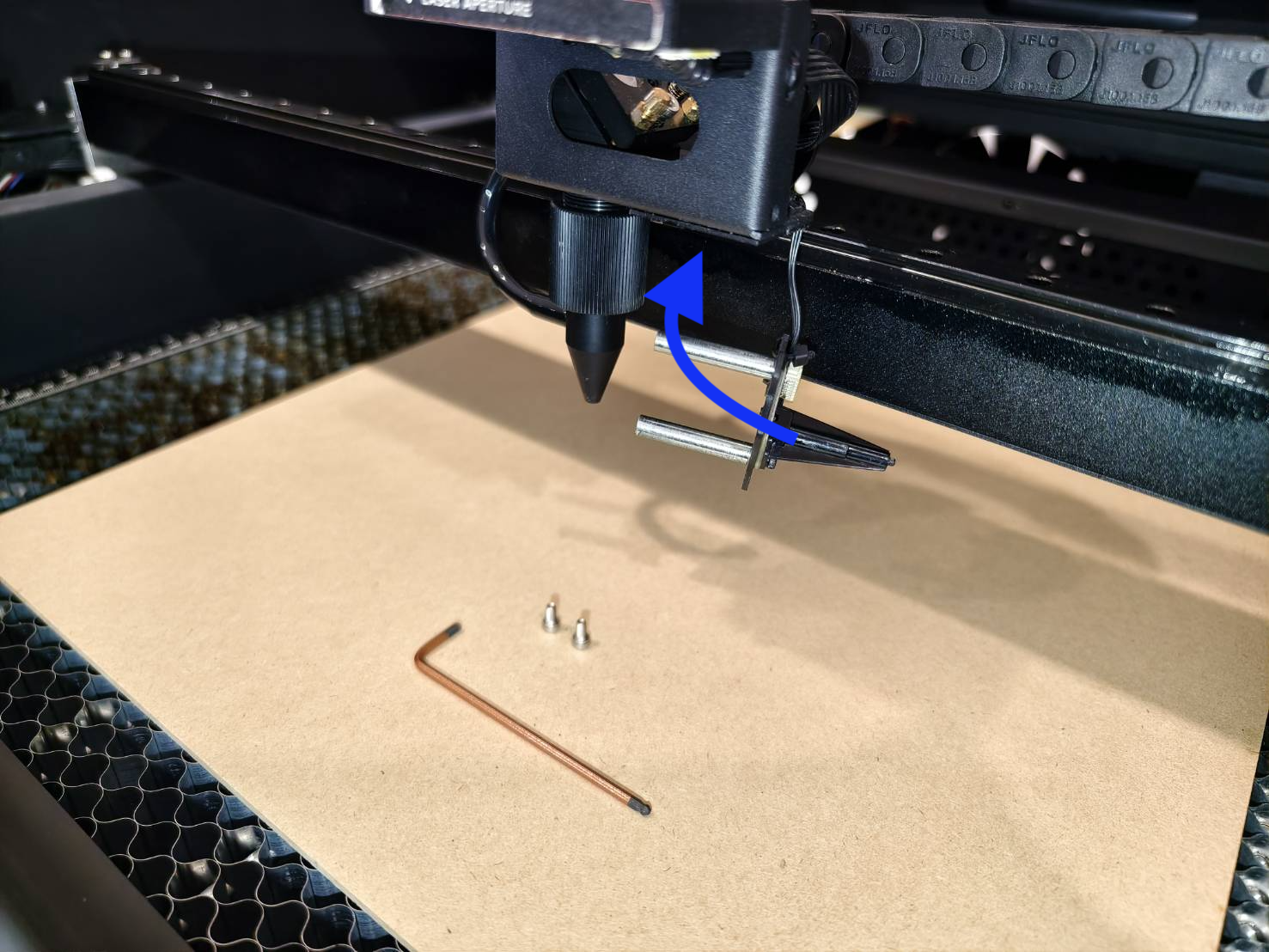

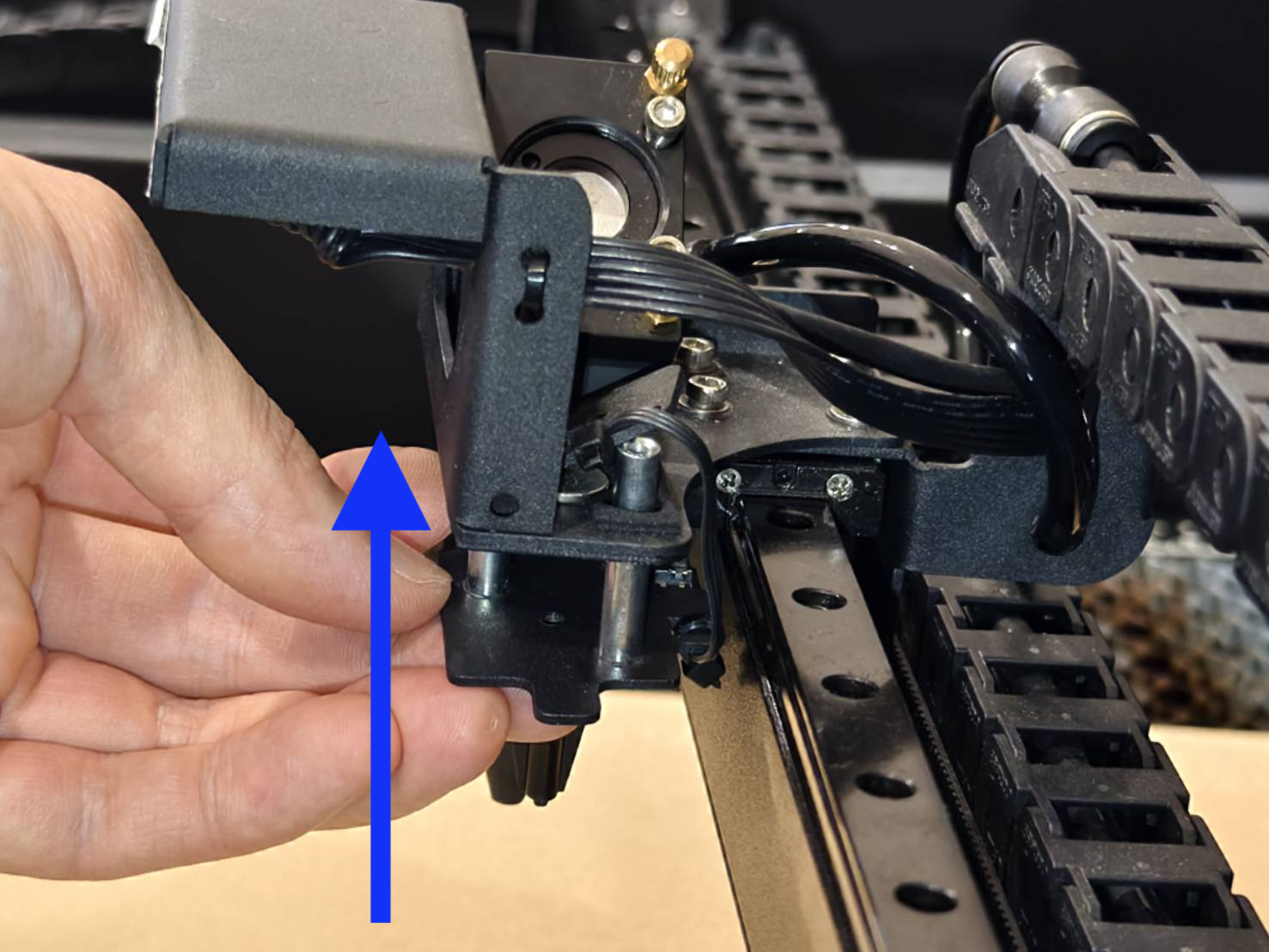

Indsæt de to aksler fra autofokus-sensorenheden i åbningerne under laserhovedet. (Sørg for, at håndtaget er på højre side.)

Trin 12

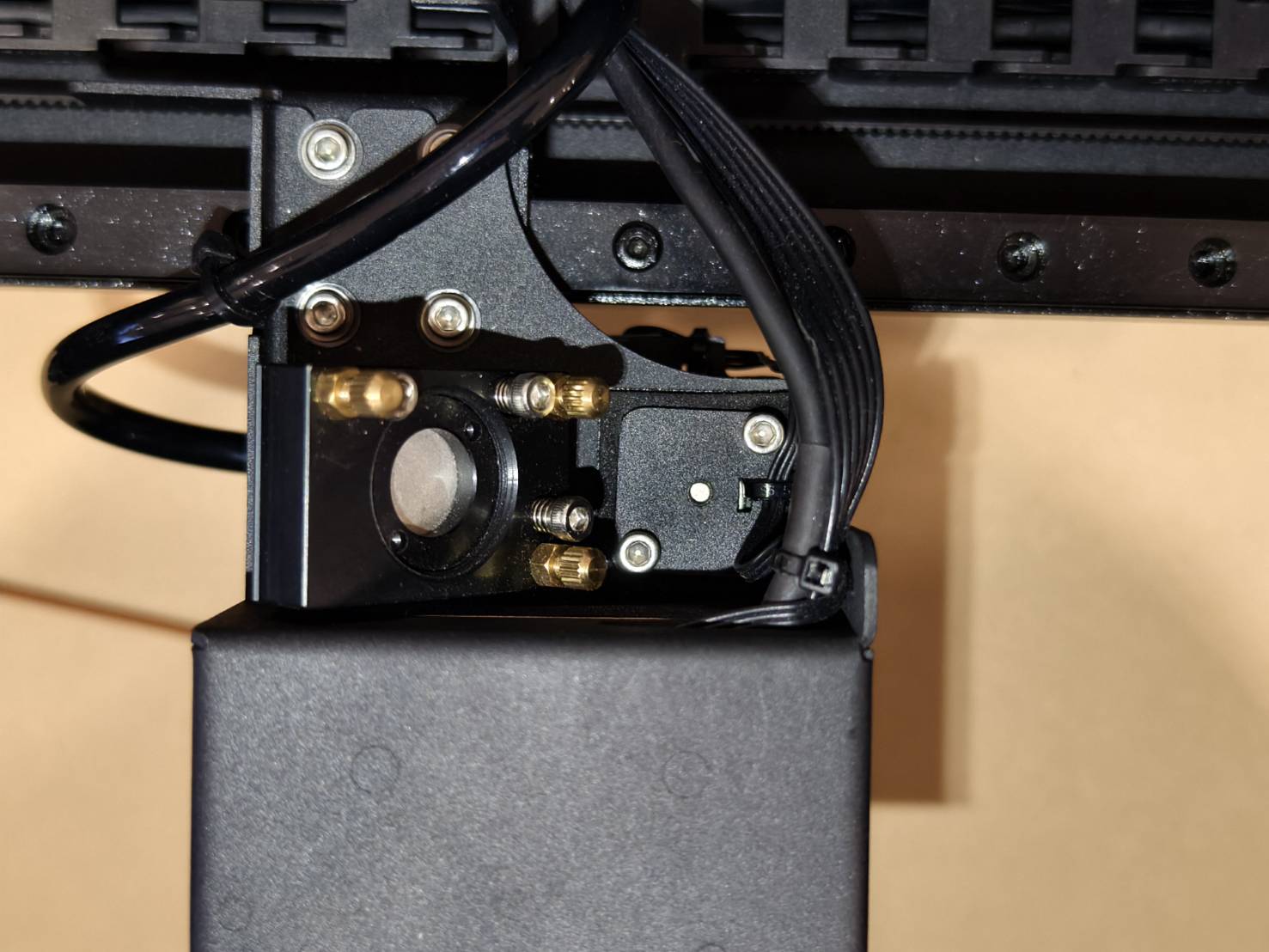

Fastgør autofokus-sensorenheden med dens øverste plade.
