Beskrivelse
Nøjagtig fokus og kalibrering kan gøre forprevningen af billedsammenføjning mere præcis og gøre graveringsposition konsistent med forhåndsvisningspositionen.
Trin 1
Bekræft det korrekte fokusplan.

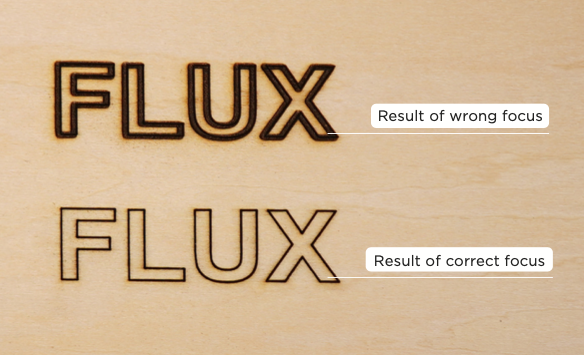

Hver gang du ændrer materiale af forskellig tykkelse, skal du sænke arbejdsbordet og udføre autofokus igen for at sikre korrekt fokus. Hvis fokus er forkert, vil laserstrålen være tykkere end laserstrålen med det korrekte fokus.
Tykkere objekt: Når objektet er tykkere, eller når rotationstilbehøret bruges, kan siden af objektet blive fanget af kameraet, og kun objekterne på fokusplanet kan sammenføjes, og billedet ude af fokus og unøjagtig sammenføjning forårsaget af højdeforskellen er normal. Sørg for at fokusere på overfladen af graveringsmaterialet og det højeste punkt af graveringsmaterialet, når du bruger rotationstilbehøret.
Trin 2
For at sikre nøjagtig gravering skal du kalibrere kameraet og graveringspositionen.
(Efter udsættelse for stød og vibrationer under transport, justering af den optiske sti og nulstilling til fabriksindstillinger osv. skal alt kalibreres igen.)

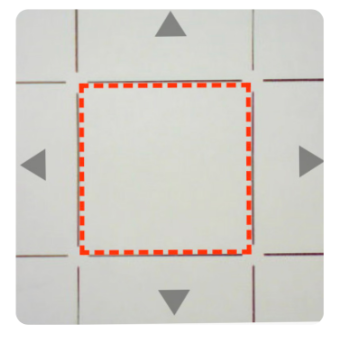

Der er to kalibreringsmål:
a. Den røde firkant skal være placeret i midten af kalibreringsvinduet.
b. Ydersiden af den røde firkant skal flugte med midterkvadratets gitterlinjer.
Bekræft kalibreringsresultatet: Tegn en firkant ved (X,Y) = (77,5 mm, 77,5 mm) med en bredde W og højde H på 25 mm, og sørg for, at firkanten overlapper midterkvadratets gitterlinjer.
Hvis det ikke passer, skal du fokusere på papiret igen og genkalibrere kameraet.
Trin 3
Hvis der stadig er en uoverensstemmelse mellem resultatet og forhåndsvisningspositionen, der bekræfter det korrekte fokusplan og nøjagtig kamerakalibrering, bedes du sende et screenshot til din forhandler og lade ingeniørteamet hjælpe. 5-1 Kontakt kundeservice
#END
