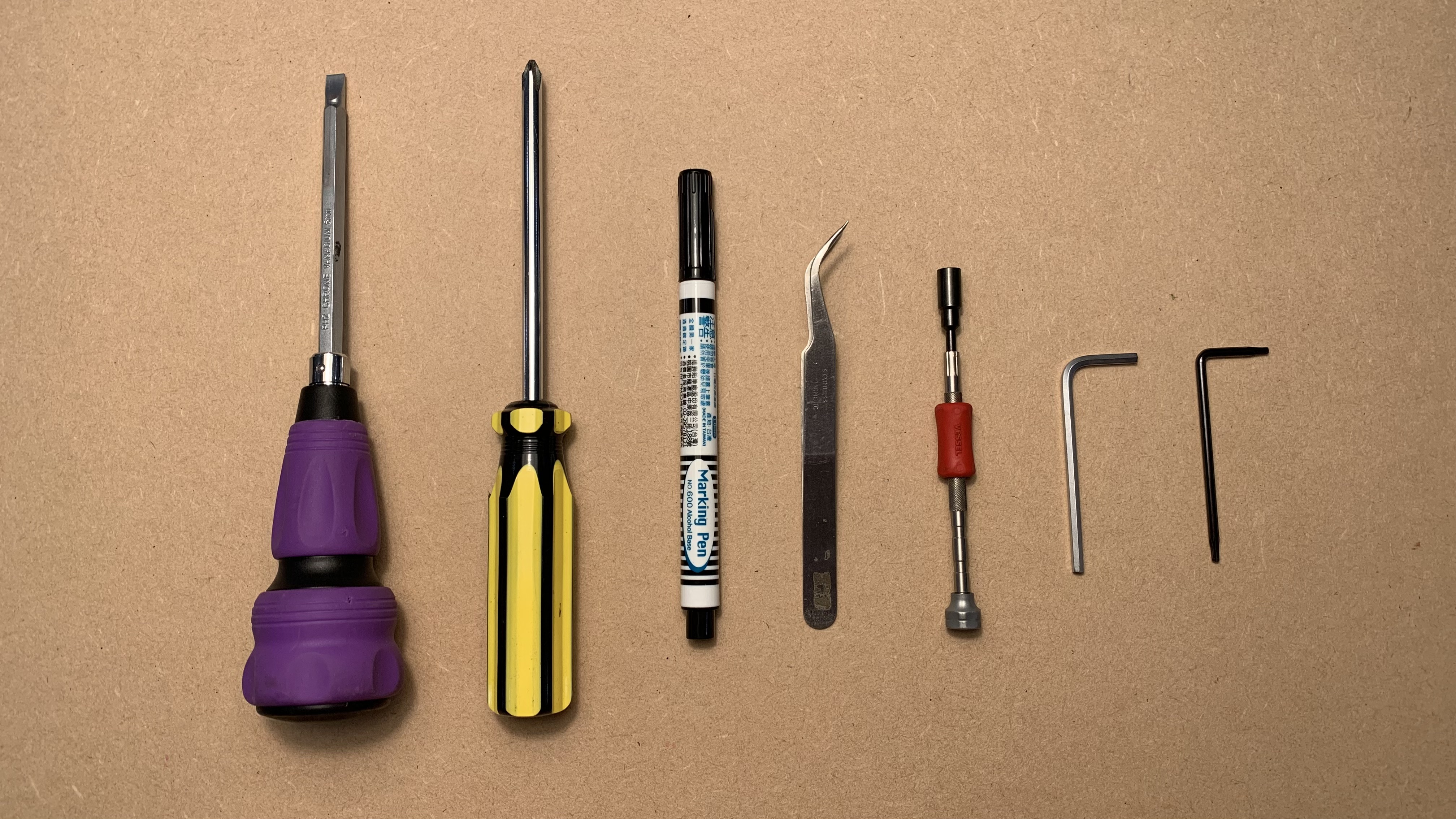

Værktøjer
| 1 |
Torx T8 skruetrækker |
| 2 |
3 mm unbrakonøgle |
| 3 |
Stjerneskruetrækker |
| 4 | Fladkærvet skruetrækker |
| 5 | Markeringspen |
| 6 | Topnøgle (5,5 mm) |
| 7 | Sekundlim (valgfrit) |
Trin 1
Sluk for maskinen, fjern strømkablet, og vend maskinen om.
Trin 2
Markér gummifoden og skruen, der er tæt på USB-porten.
Formålet med markeringen er, at denne fods skrue er kortere end de andre, og den skal placeres i samme position.
Trin 3
Fjern disse bundskruer.
(T8 skrue x 6 stk. ＆ 3mm HEX skrue x 4 stk.)
Trin 4
Vend maskinen om og fjern skruerne i siden (T8 skrue x 2 stk.)
Trin 5

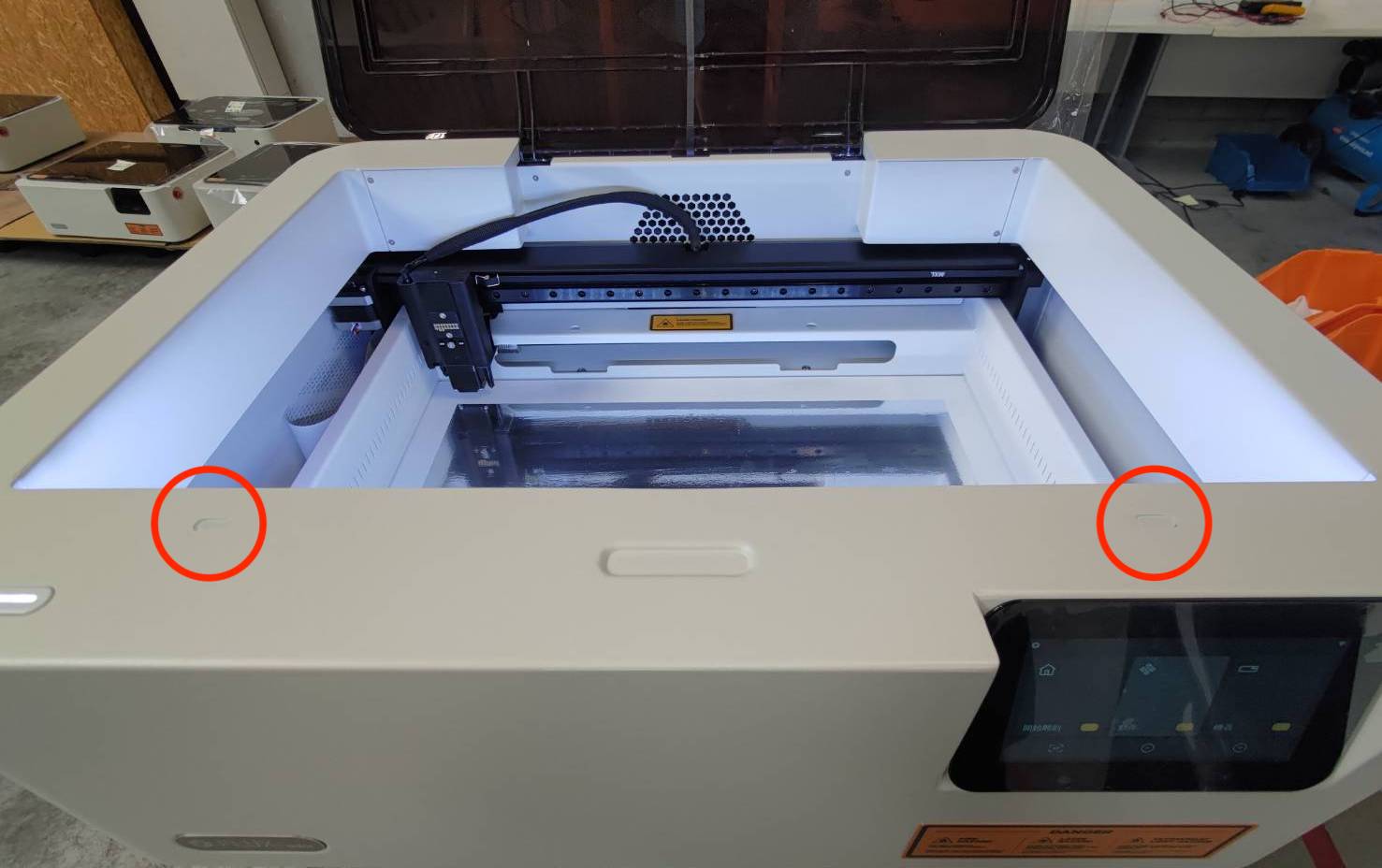

Markér skruehullerne på begge sider med en pen.
Formålet er at huske, at de markerede sider skal vende mod arbejdsområdet under samlingen.
Trin 6
Skub modulsædet mod ventilatoren til endepositionen.
Trin 7
Løft den øverste ramme med begge hænder og placer den på tapperne.
(Pas på ikke at få ledningerne i klemme mellem rammerne.)

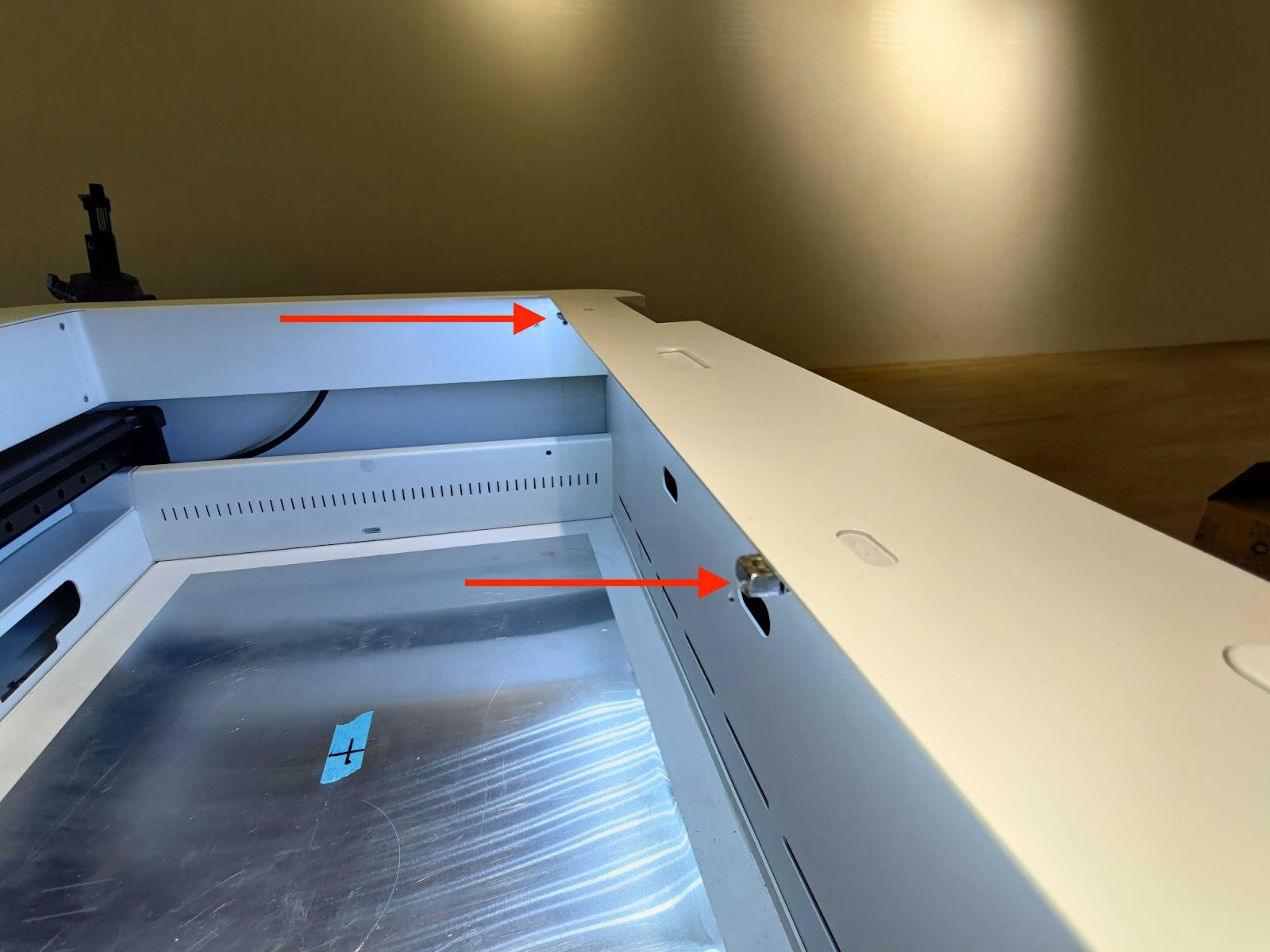

Eksempel på ramme placeret på tapperne:
Eksempel på løftevideo (Videoen er optaget inde i maskinen):
Trin 8

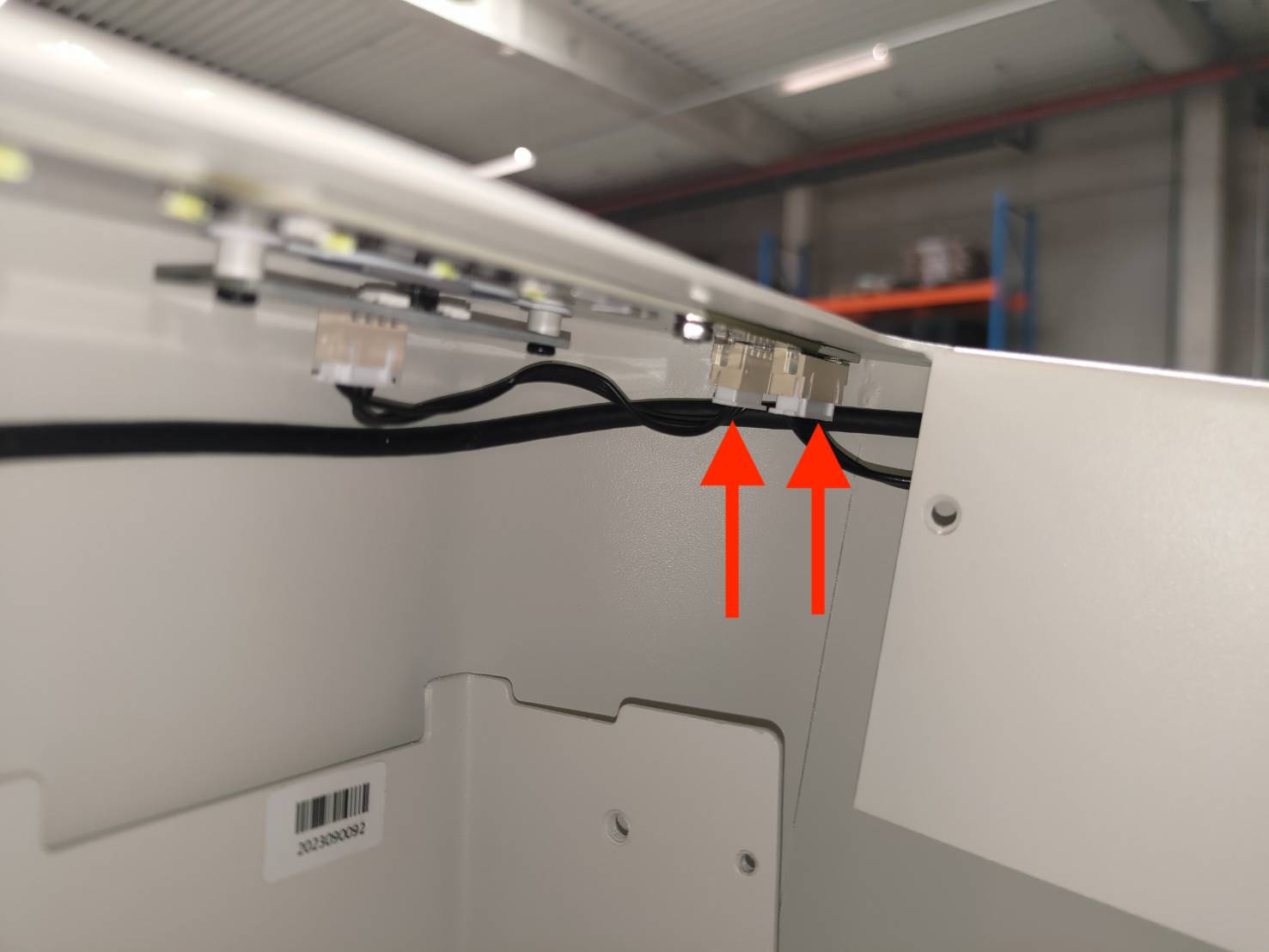

Frakobl disse to kabler.
Trin 9

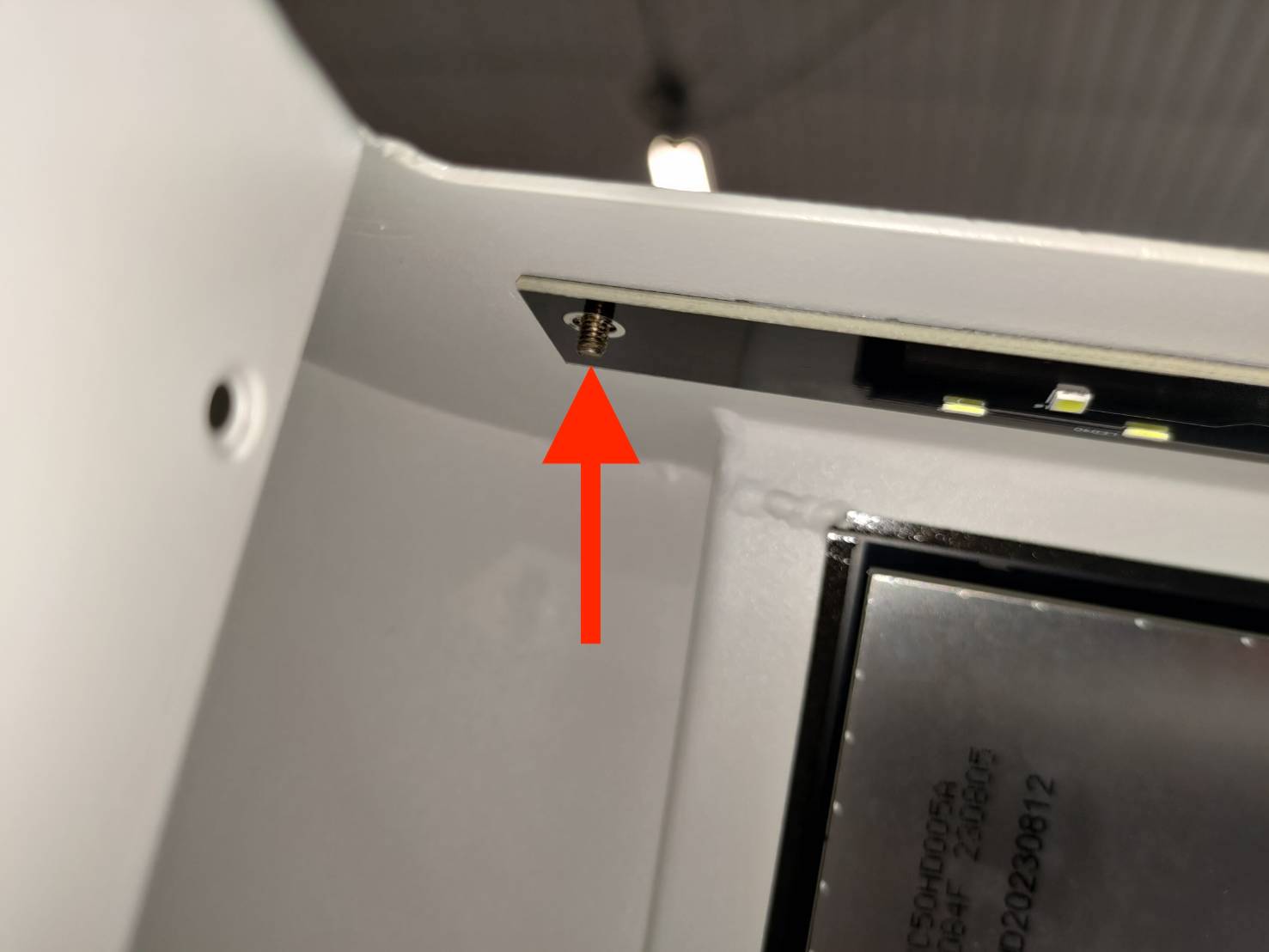

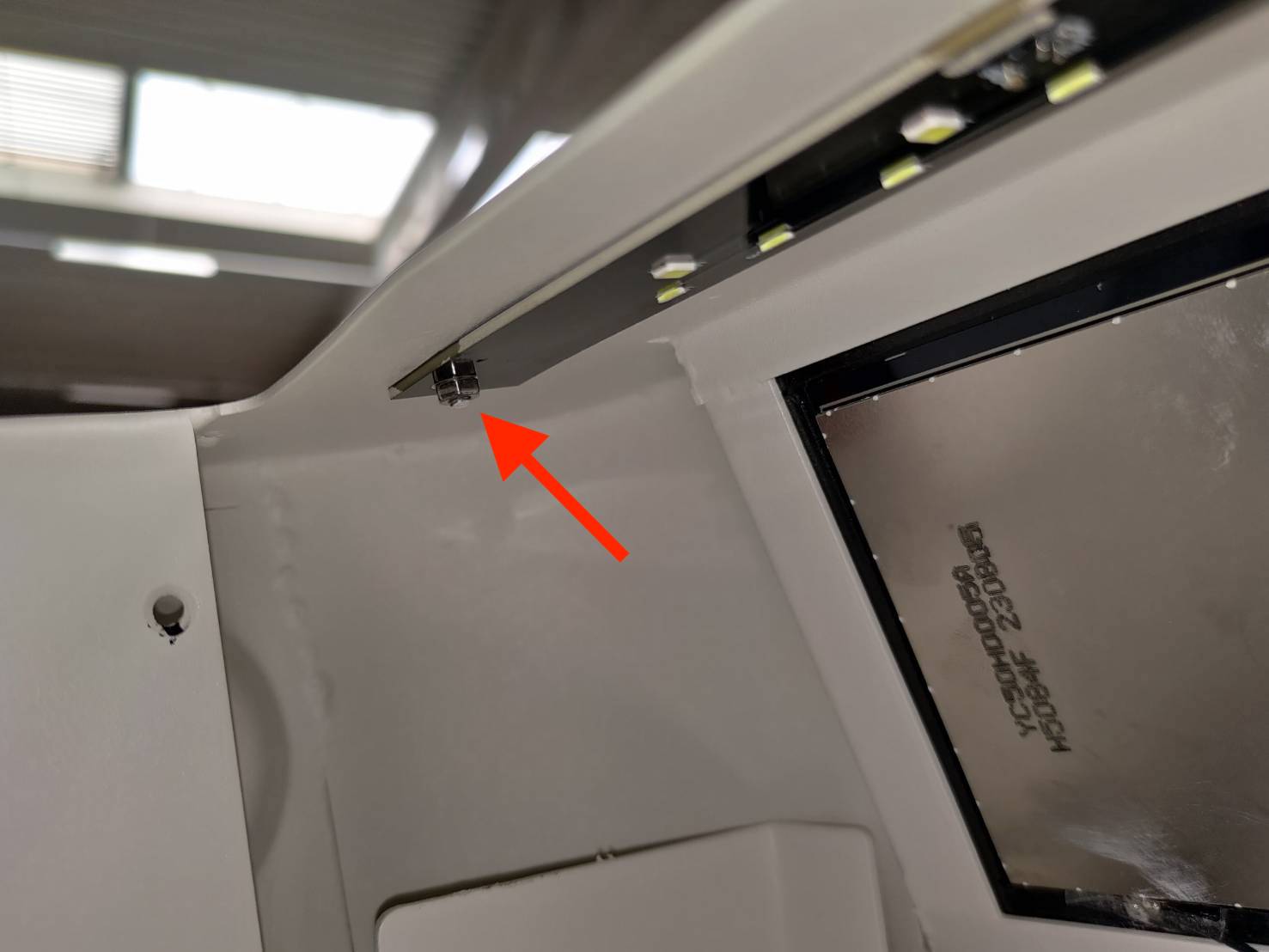

Brug en 5,5 mm topnøgle til at fjerne disse to møtrikker.
Kabelside
Skærmside
Trin 10
Brug en fladhovedet skruetrækker til at lirke printkortet ud.

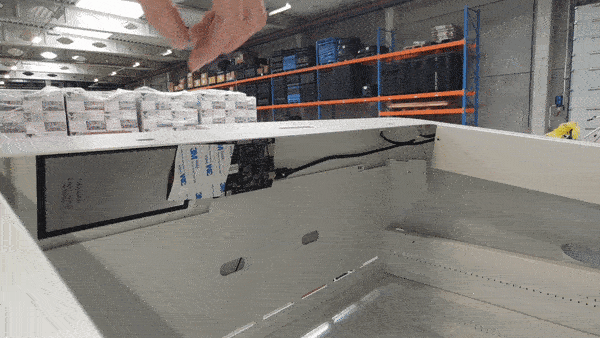

Demonstrationsvideo (Videoen er optaget inde i maskinen)
Tip:

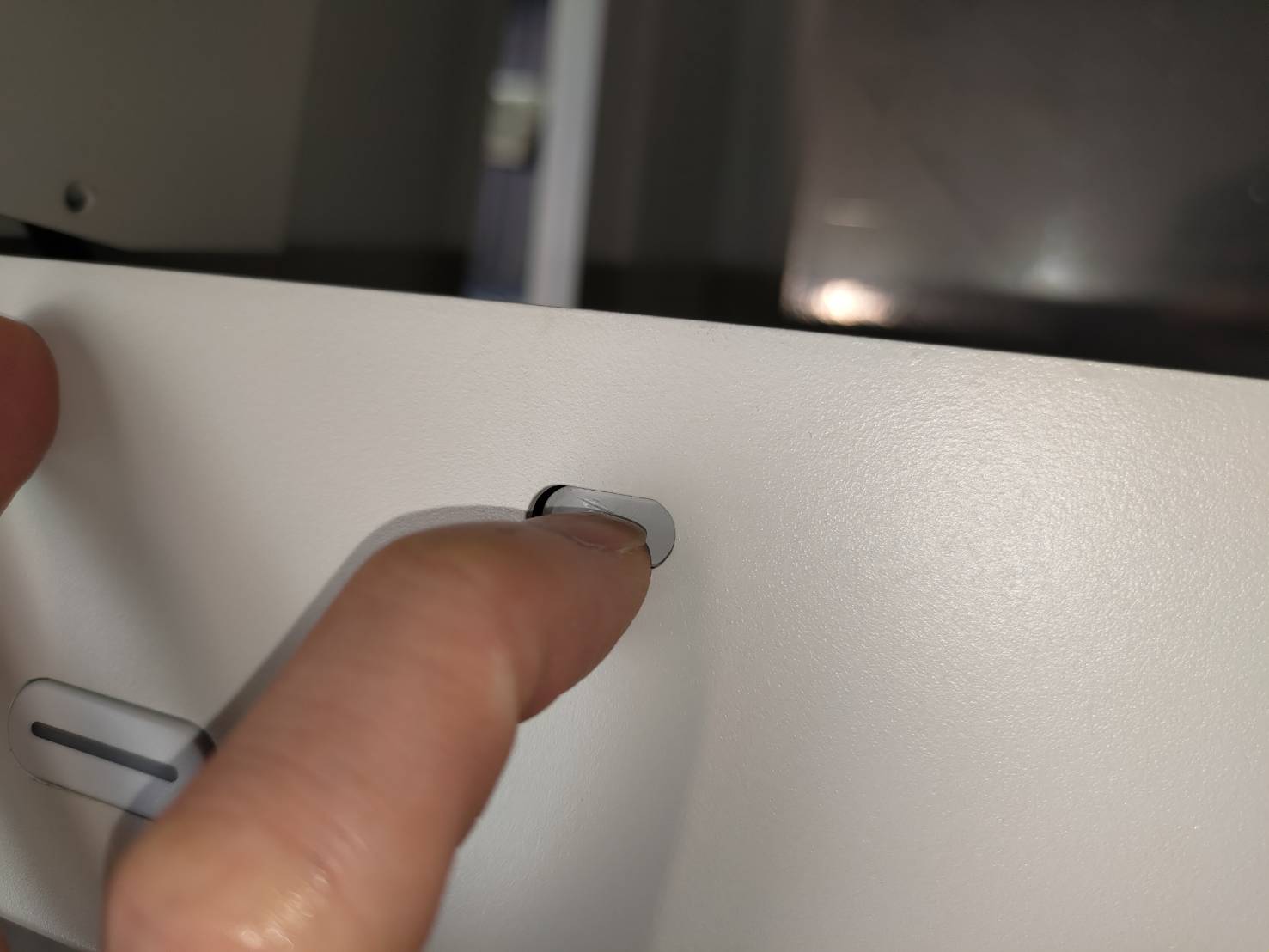

Hvis du ikke kan finde et mellemrum til at indsætte den fladhovedede skruetrækker, kan du prøve at trykke hårdt på de hvide pyntedele.
Trin 11

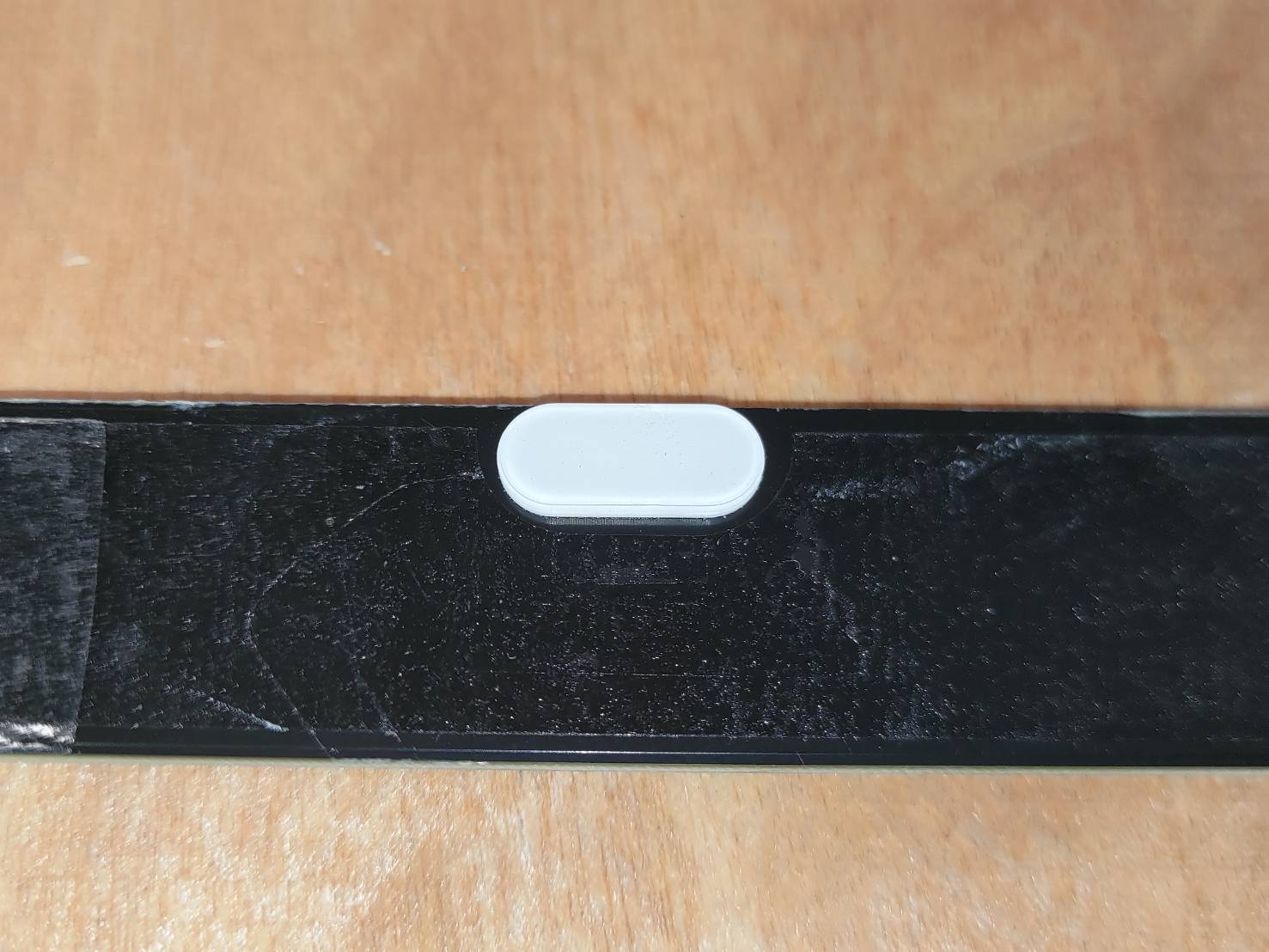

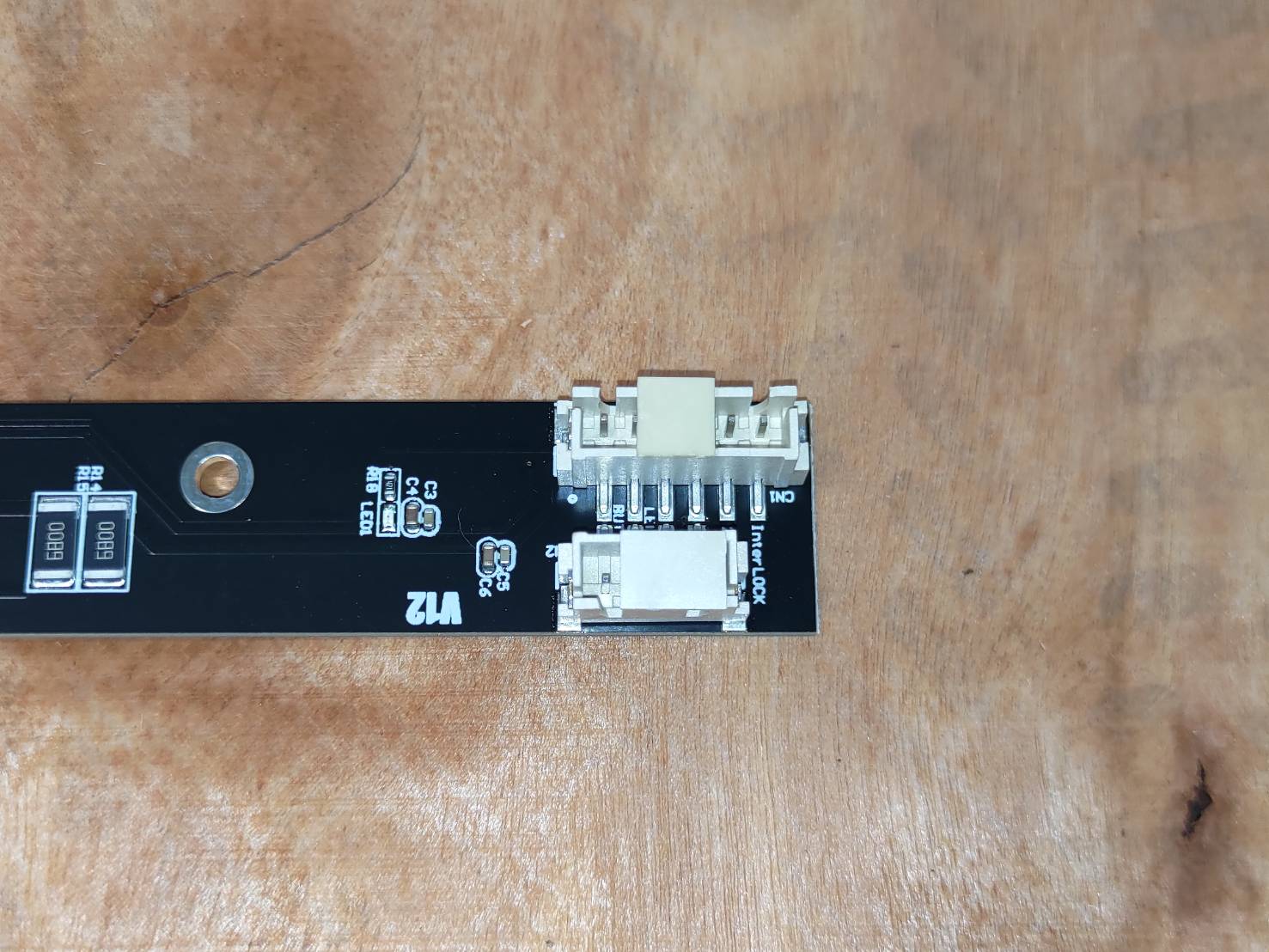

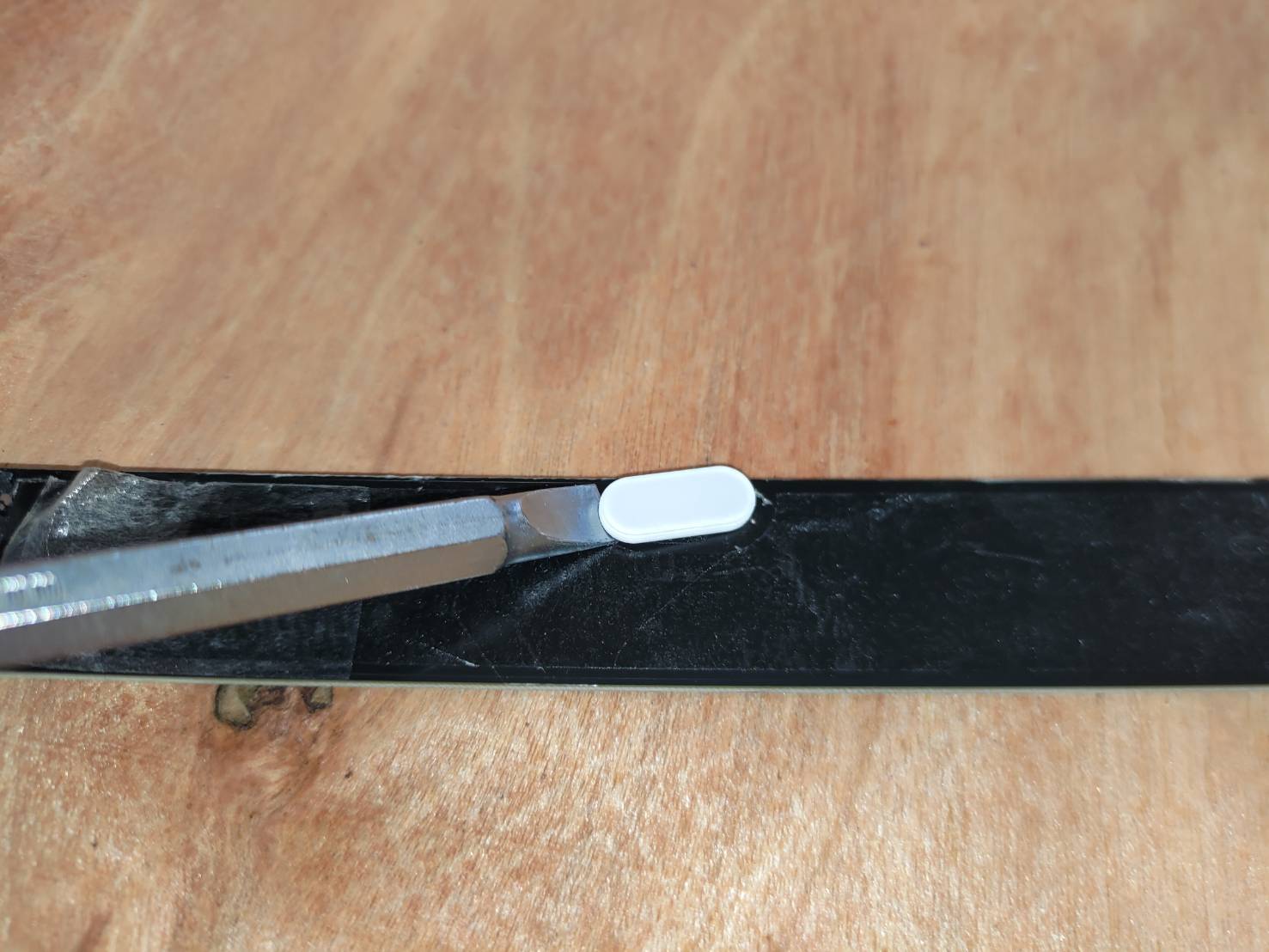

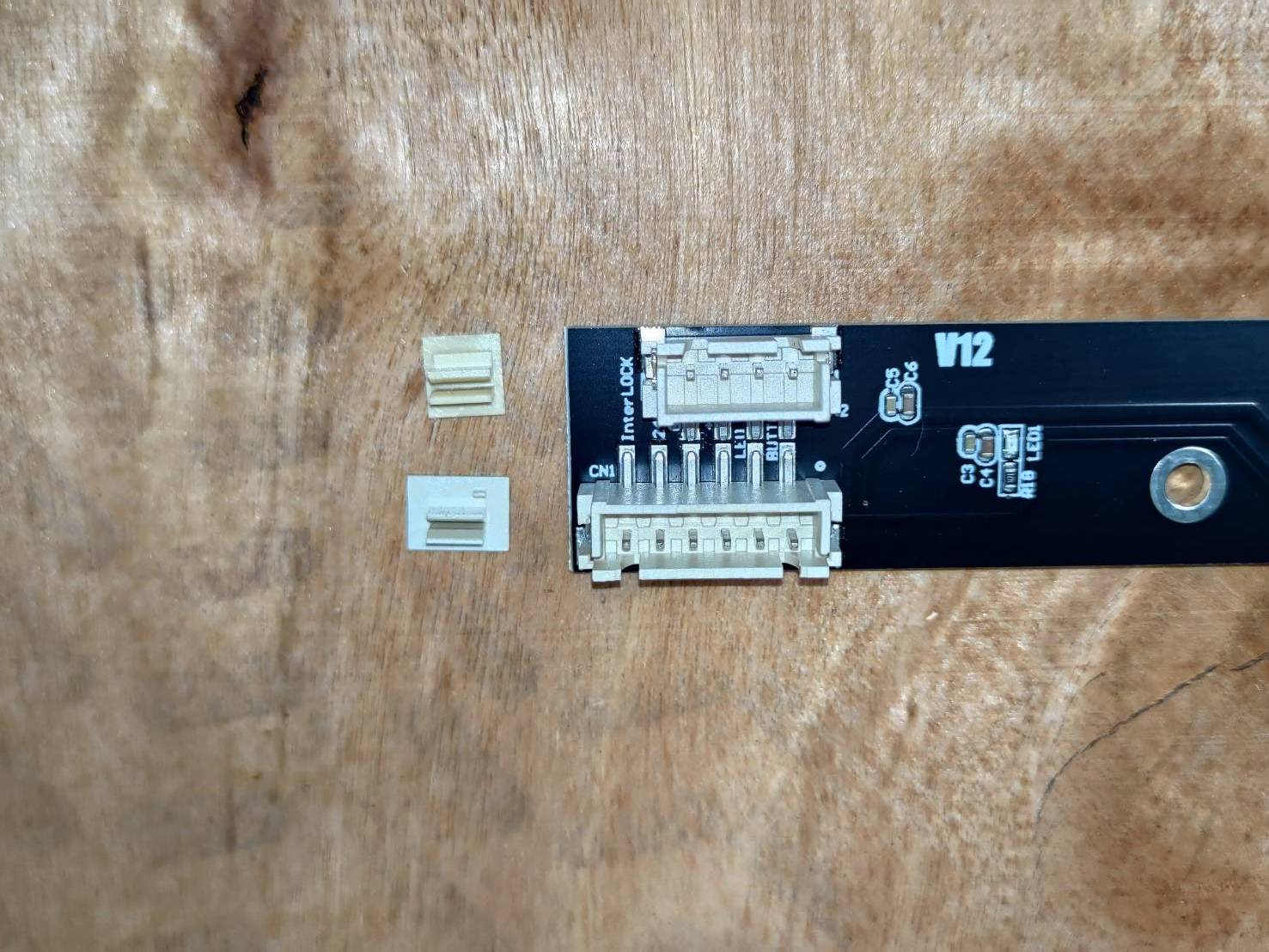

Fjern pyntedelene (2 stk.) på det gamle printkort med en fladhovedet skruetrækker.
(Hvis pyntedelene følger med det nye dørsensorprintkort, kan du springe dette trin over.)
Trin 12

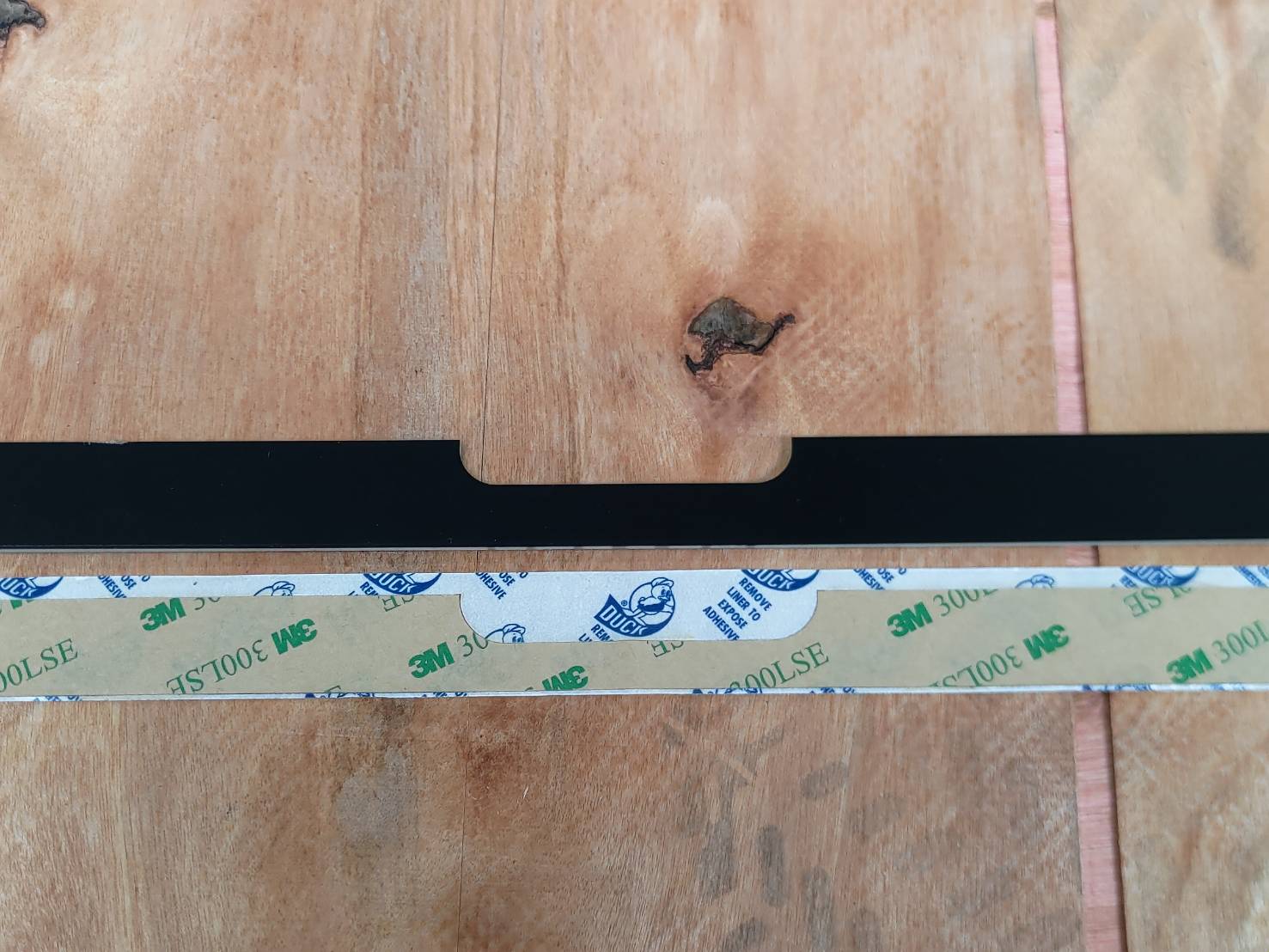

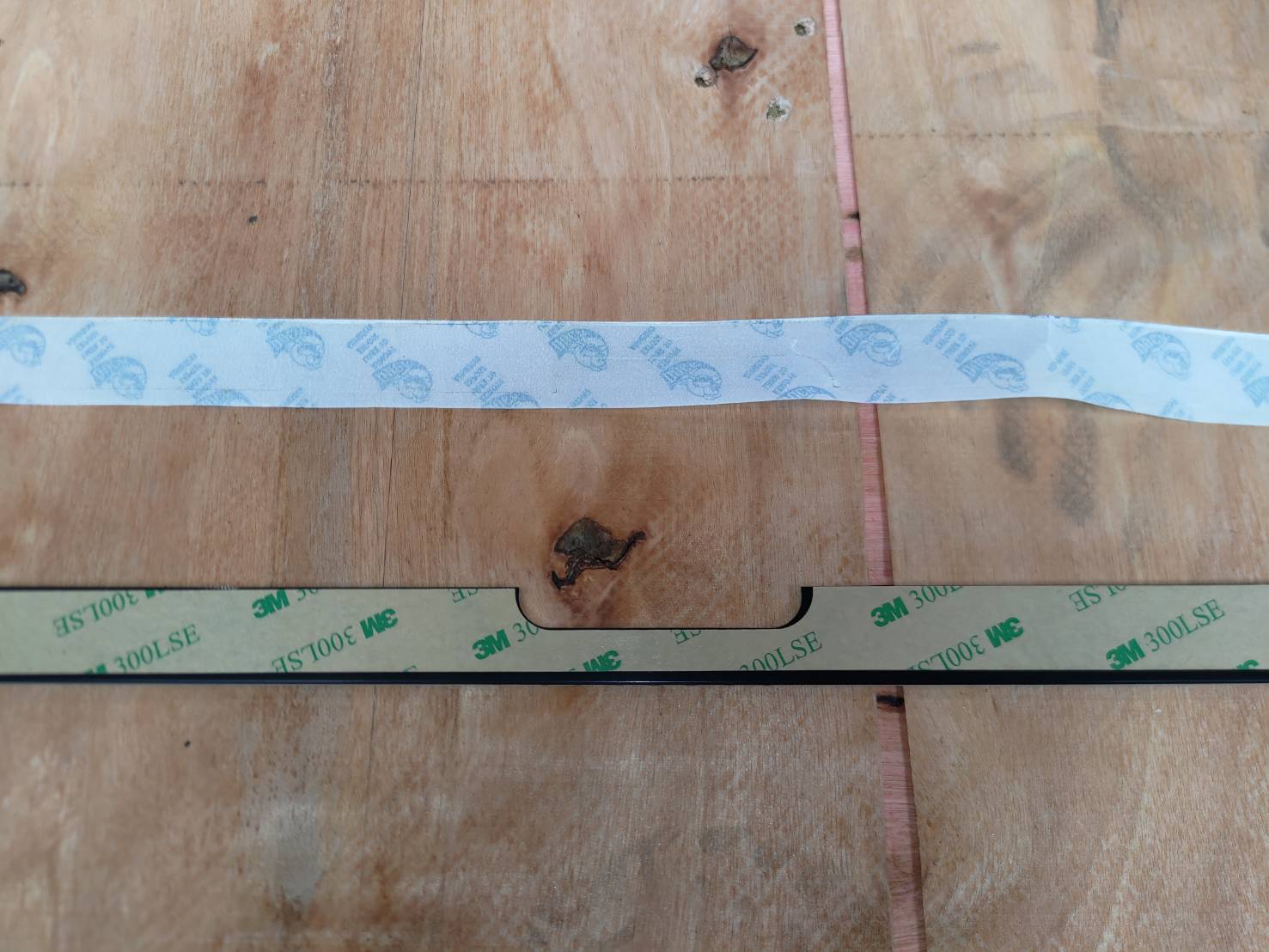

Placer tapen på det nye printkort.
(Hvis tapen allerede er på det nye dørsensorprintkort, kan du springe dette trin over.)
Tip: Du kan bruge den buede åbning i midten til at justere.
Trin 13
Fjern beskyttelsesklipsene.
(Hvis klipsene allerede er fjernet, kan du springe dette trin over.)
Trin 14

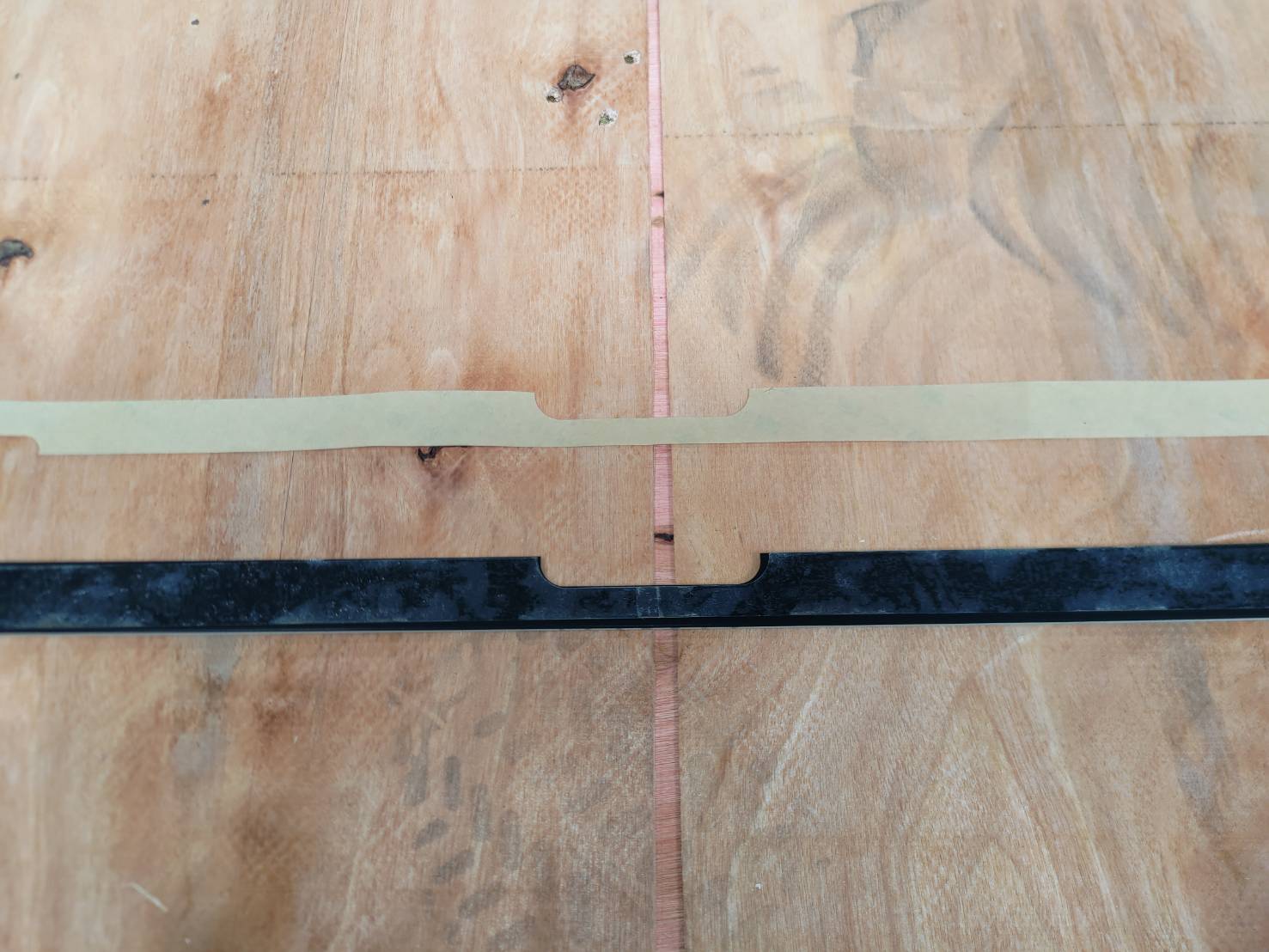

Fjern beskyttelsesfilmen fra tapen.
Trin 15.1
Placer printet på maskinen.

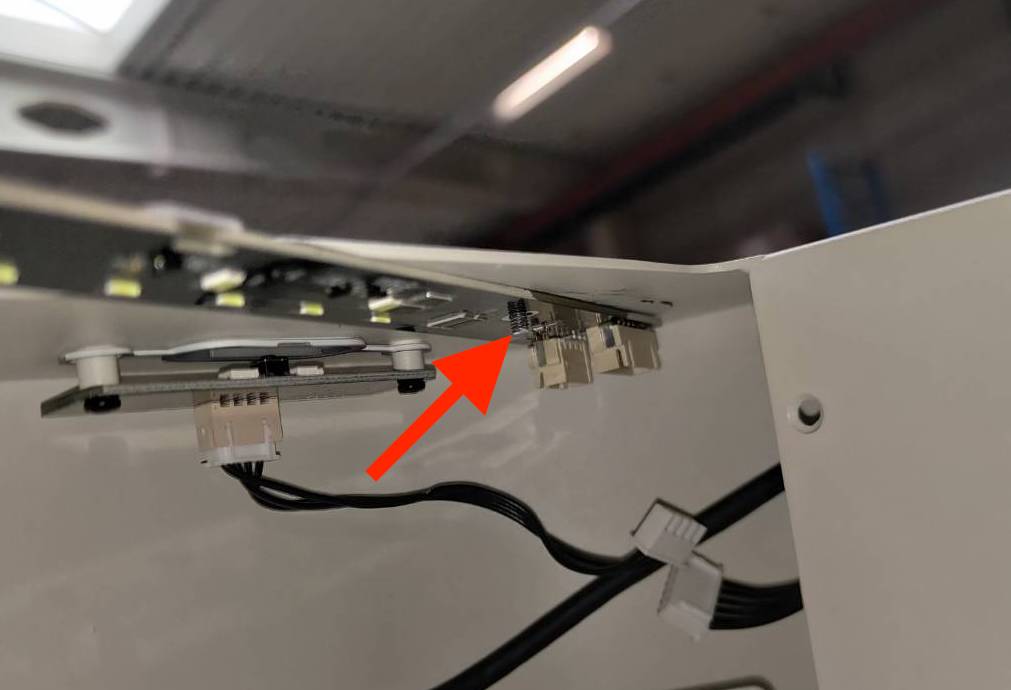

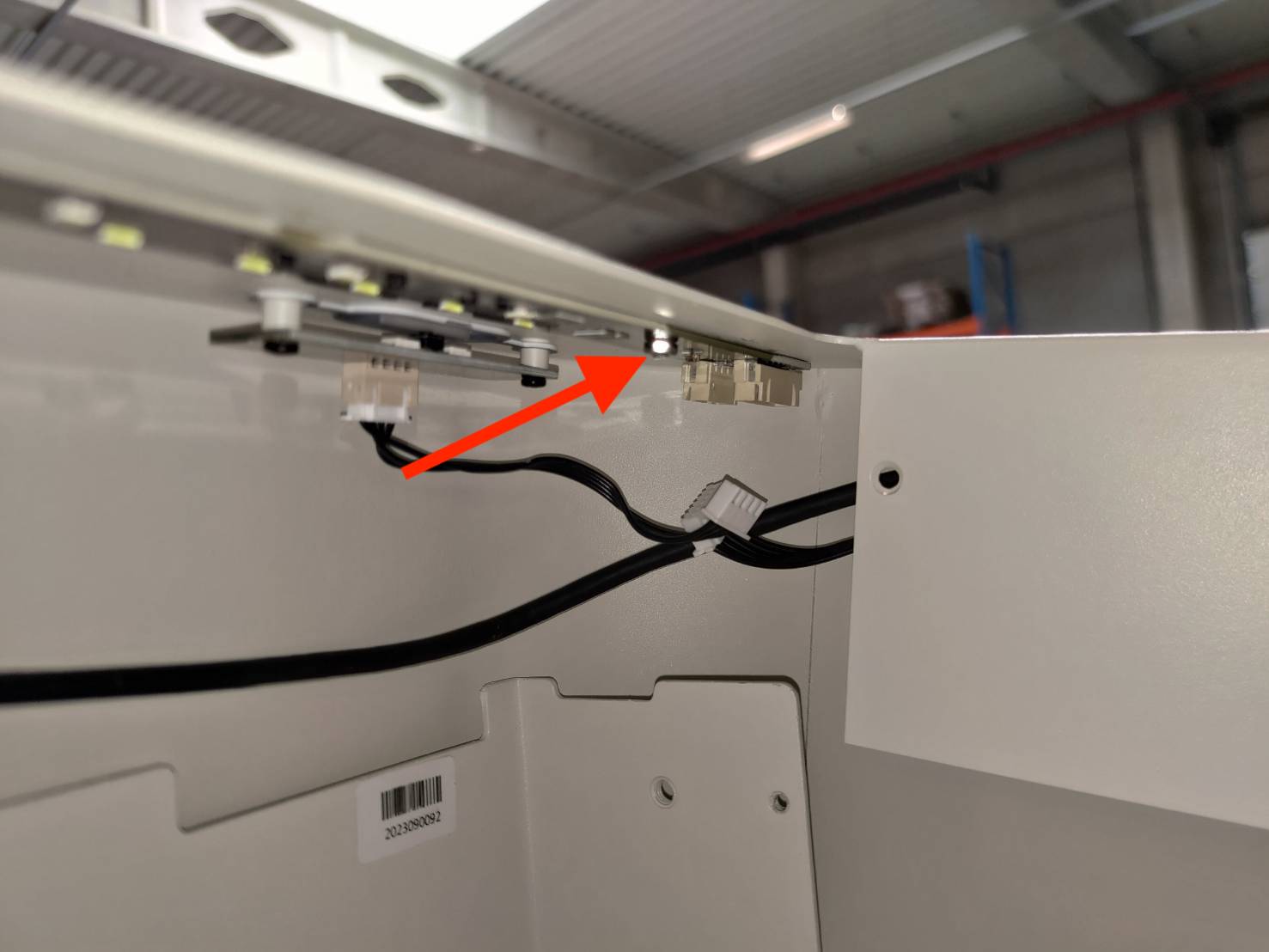

Indsæt først hullet på printet i tappen (kabelsiden)
Trin 15.2

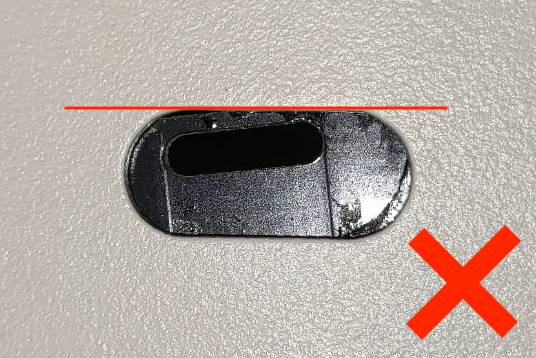

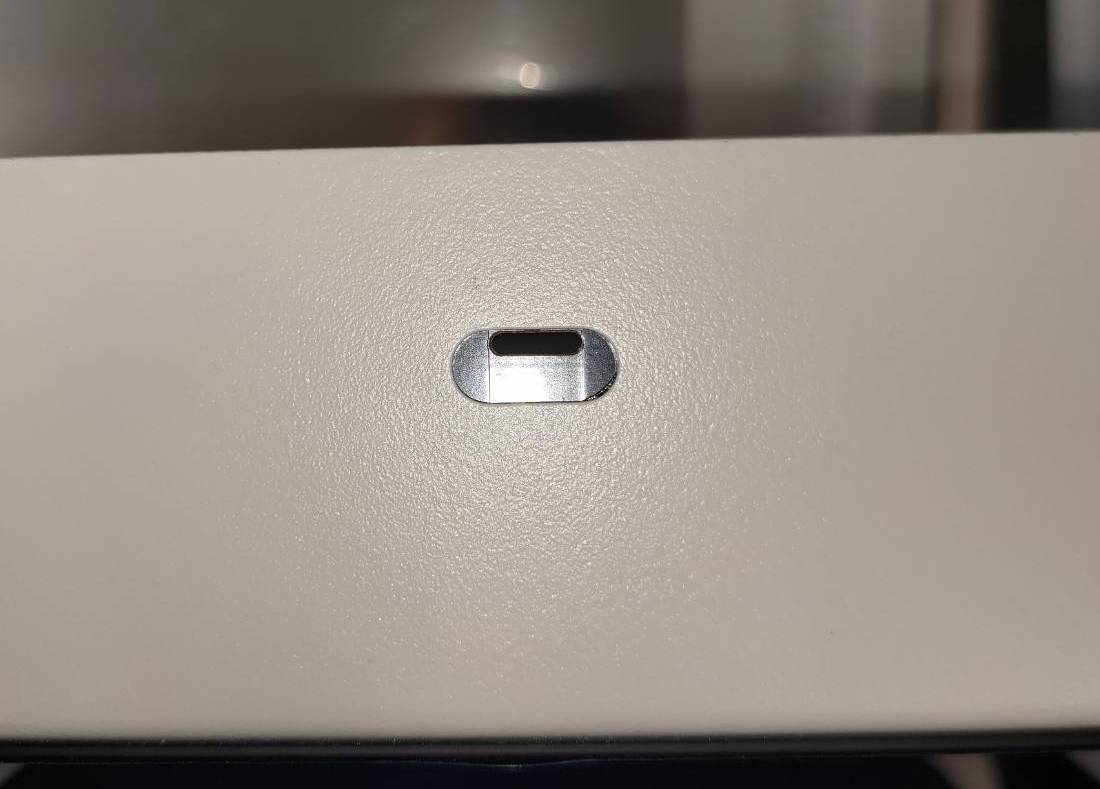

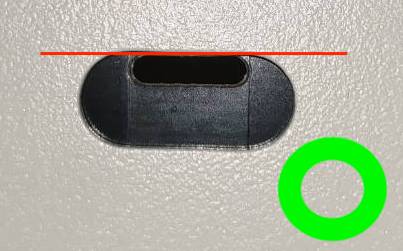

Brug den ovale åbning i metalpladen til at justere med åbningen i printet.

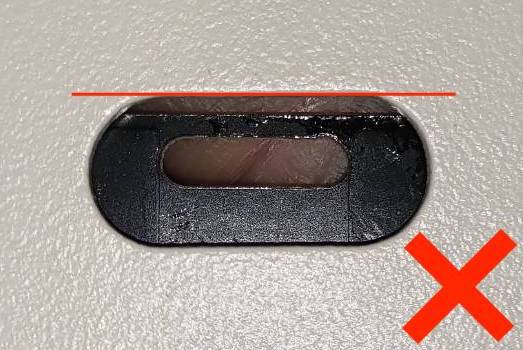

Hullet i printet skal flugte med overkanten af hullet i metalpladen, som vist på billedet. (Kabelsiden)
Trin 15.3
Indsæt det andet hul på printet i tappen (skærmsiden).
Trin 15.4

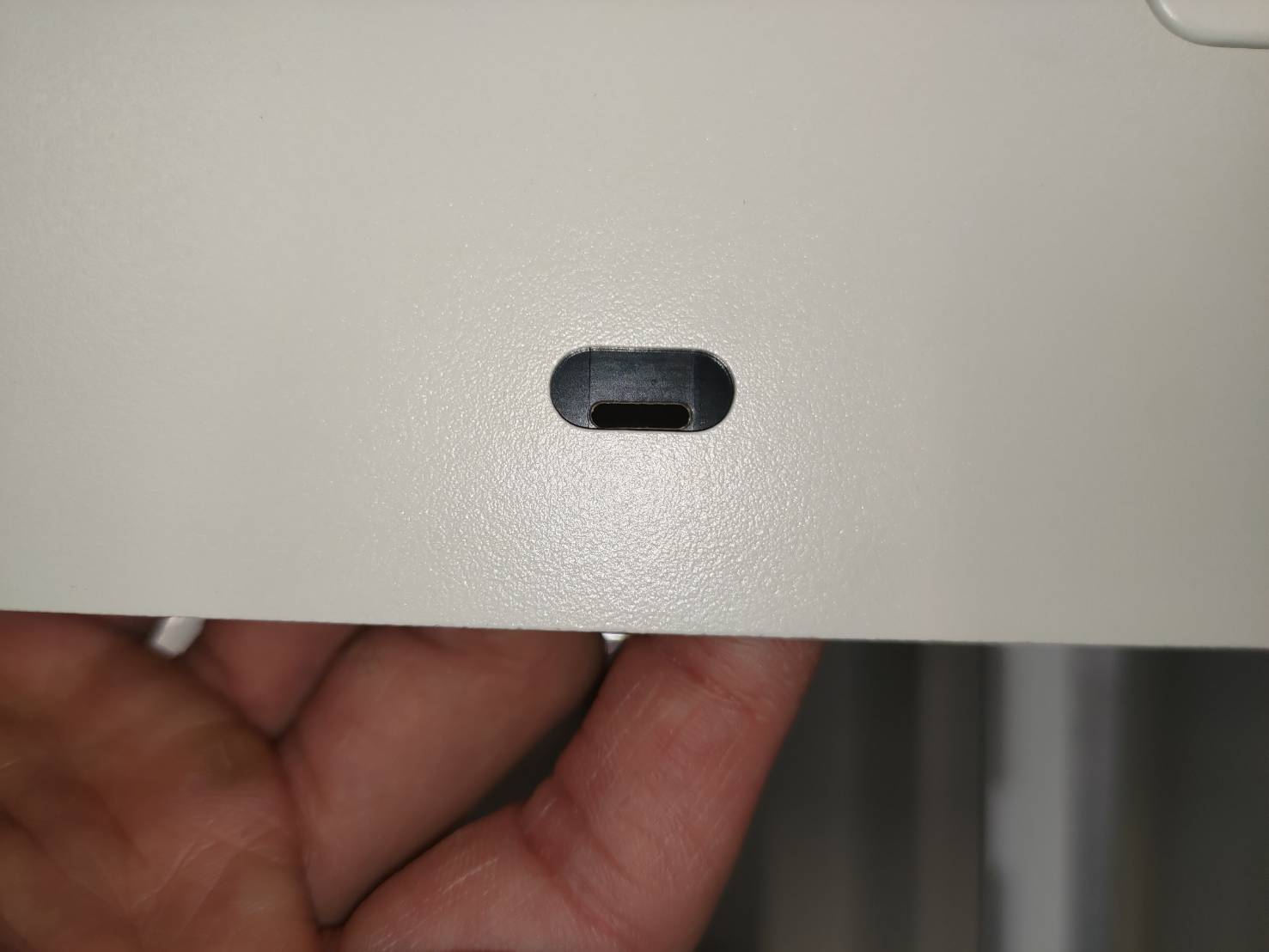

Brug den ovale åbning i metalpladen til at justere med åbningen i printet.
Hullet i printet skal flugte med overkanten af hullet i metalpladen, som vist på billedet. (Skærmsiden)
Trin 15.5
Efter korrekt placering af printet, tryk det ned for at sikre, at det sidder godt fast
Trin 15.6
Skru disse to 5,5 mm møtrikker på igen.
Kabelside
Skærmside
Trin 15.7
Tilslut de to kabler.
Trin 16
Genmonter den øverste ramme.
Bemærk, at de markerede skruehuller skal vende mod arbejdsområdet.
Genmontering af rammen:
Trin 17
Skru sideskruerne i.
Trin 18
Tænd for maskinen og test dørsensoren.
Eksempel - Dørsensoren fungerer:

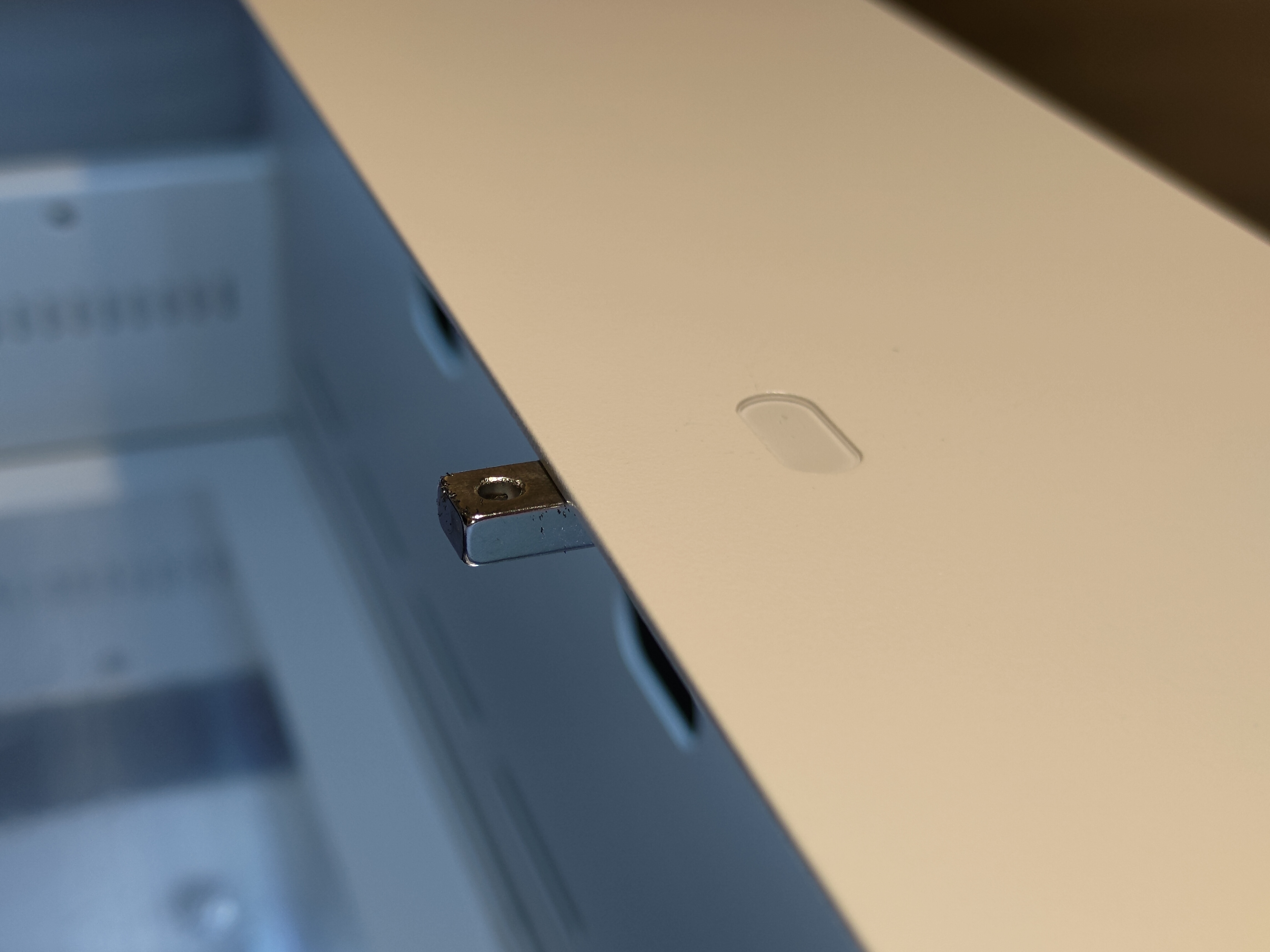

Hvis dørsensoren ikke virker, placer to magneter på sensorområderne som vist på billedet.
|
|
Trin 19
Placer de dekorative dele i rammehullerne.
(Påfør ekstra superlim, hvis delene ikke længere er klæbrige)
Trin 20
Sluk for maskinen og vend den om. Skru alle skruerne i bunden.
Bemærk, at den markerede fod og skrue skal placeres tæt på USB-portene.
Forslag:
Det anbefales ikke at stramme skruerne helt i begyndelsen, da nogle skruer muligvis ikke er justeret korrekt og derfor ikke kan skrues i. Det anbefales derfor at stramme alle skruerne, efter at alle er blevet installeret.
Trin 21
Vend maskinen om. Bevæg modulsædet for at kontrollere, om det kan bevæges frit.
|
|
Trin 22
Prøv at løsne skruen på gummifoden tæt på USB-portene, og forsøg derefter at bevæge modulsædet igen.
