Ador - Udskiftning af kamerakabel og kameramodul

Bemærk

Denne artikel gælder IKKE for USA-regionen, da kameradesignet er anderledes end i andre regioner.
Hvis din Ador er den amerikanske version, henvises du til denne artikel: Ador US - Udskiftning af kameramodul

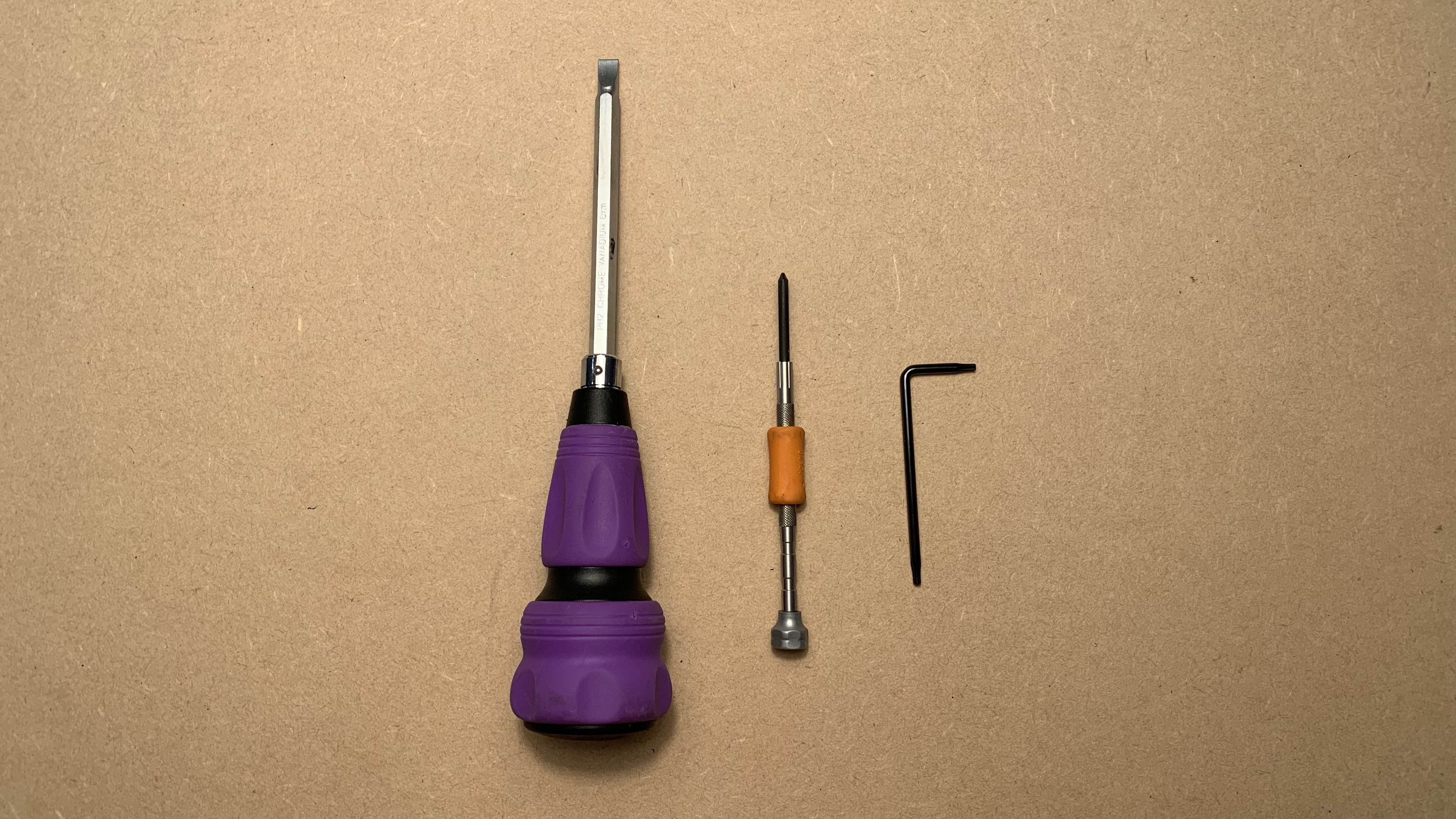

Værktøjer

1. Torx T8-skruetrækker
2. Stjerneskruetrækker (lille)
3. Skraber eller fladskruetrækker

Trin 1 - Sluk for maskinen og tag stikket ud

Trin 2 - Løsn disse skruer på pladen

T8-skrue x 8 stk. (Pladen og dækslet er forbundet.)

Trin 3 - Skub pladen og dækslet lidt fremad

Trin 4 - Fjern motorkablet

Efter fjernelse af dette kabel er det nemmere at fjerne kamerakablet.

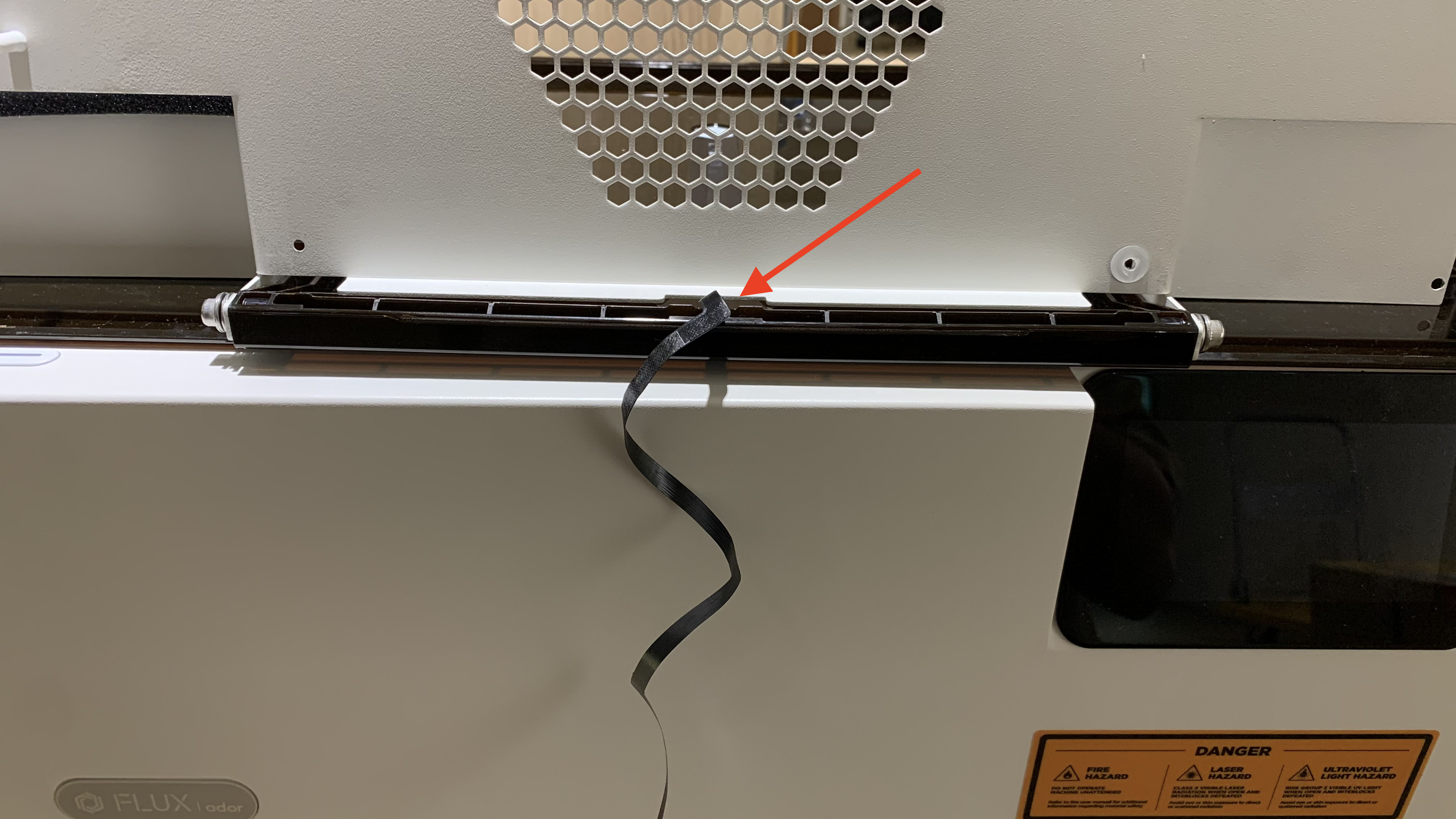

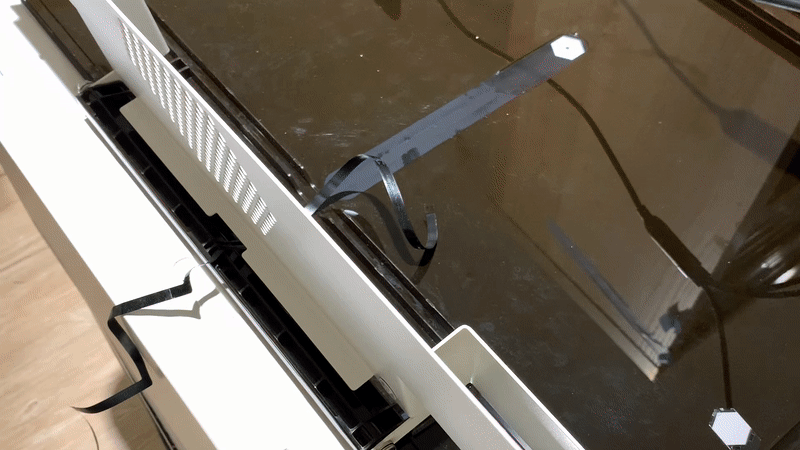

Trin 5 - Fjern kamerakablet

Bemærk, at der er en låseclips på kablet. Åbn clipsen for at fjerne kamerakablet.

Låseclips lukket:

Låseclips åbnet:

Træk kablet ud:

Trin 6 - Fjern pladen og lågets dæksel

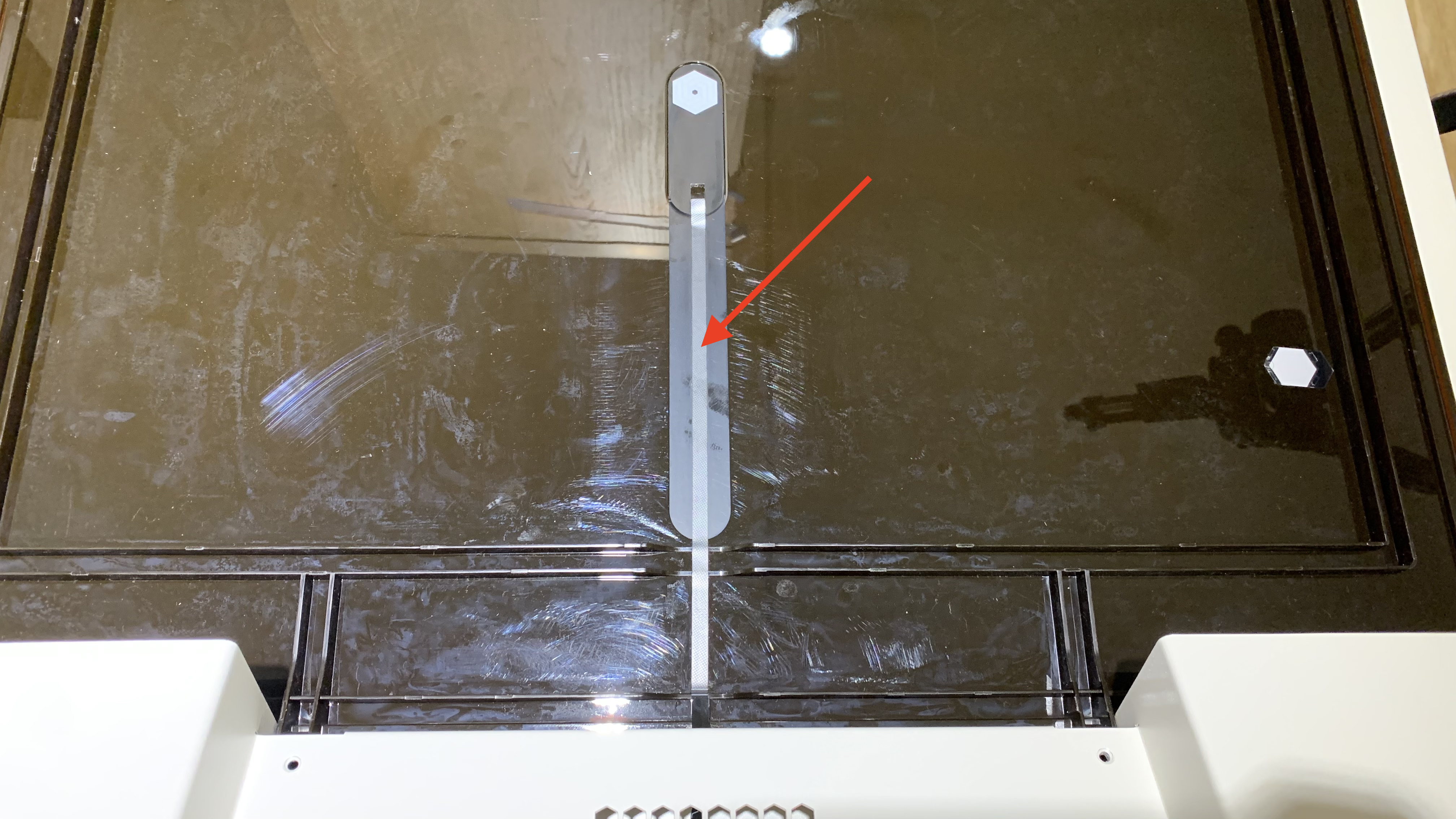

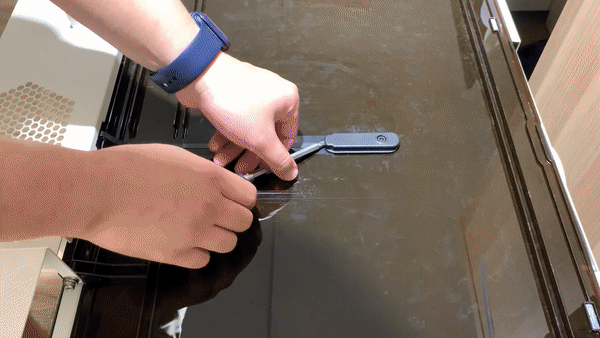

Trin 7 - Fjern kamerakablet på låget

Du kan springe dette trin over, hvis kablet ikke skal udskiftes.

Trin 8 - Fjern kameramodulkortet

Hvis du bruger direkte kraft til at løfte kameramodulkortet (som er fastgjort til kameraet), kan det medføre, at kamerakablet frakobles.

Trin 9 - Fjern kameramodulet fra kortet

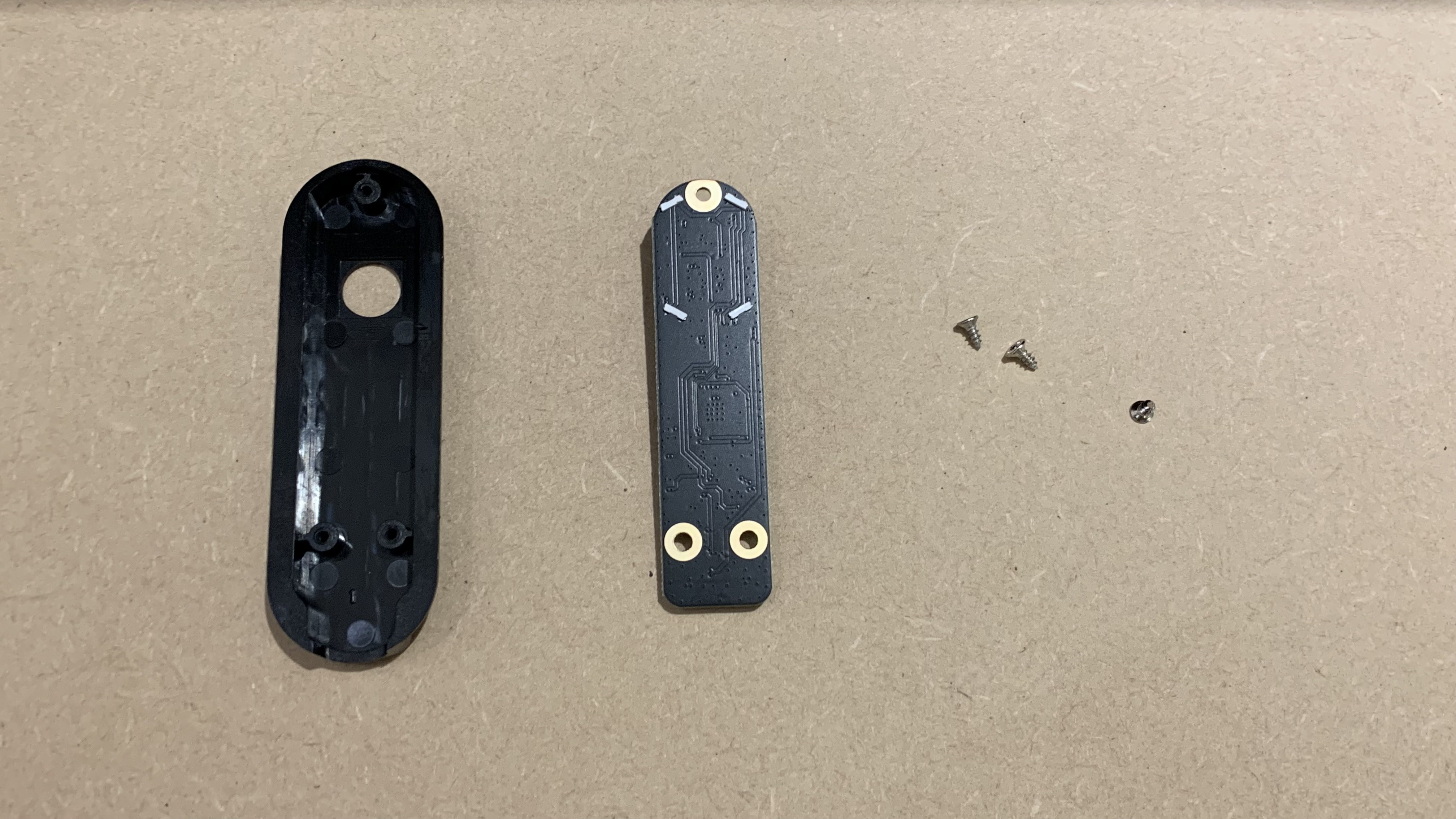

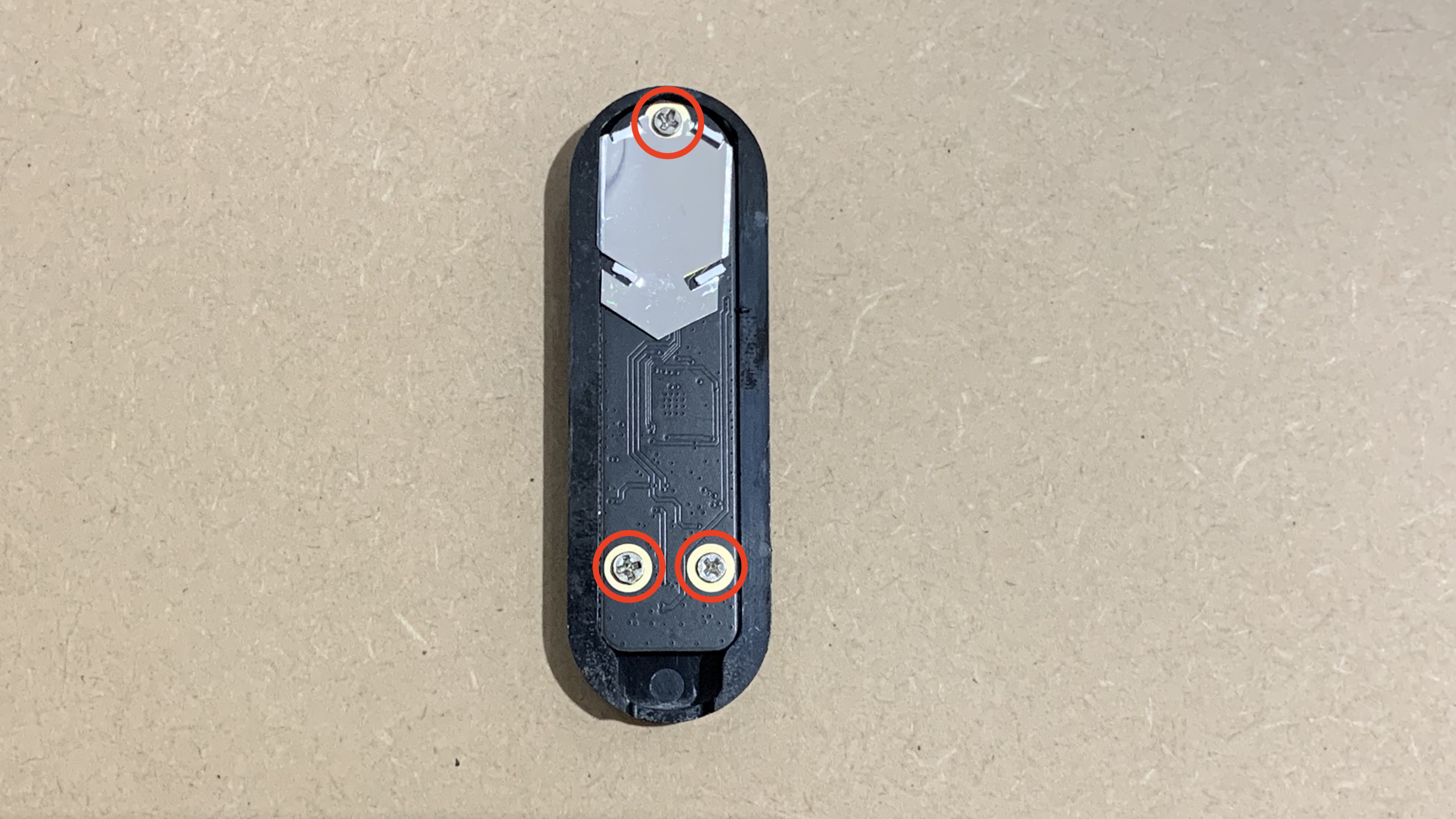

Afmonter først lyslederkortet på toppen af kameramodulet. Fjern disse tre skruer.

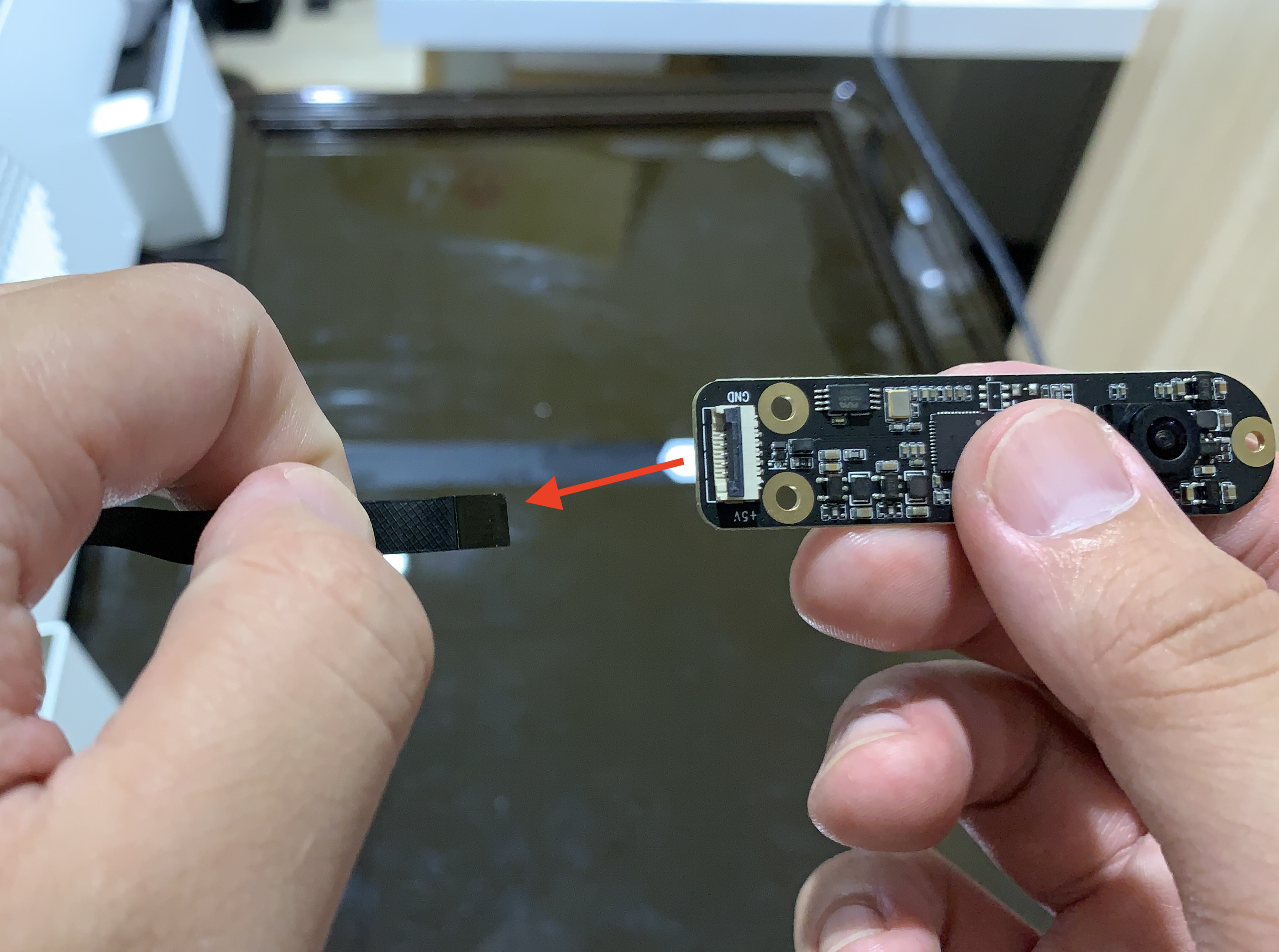

Trin 10 - Fjern kamerakablet

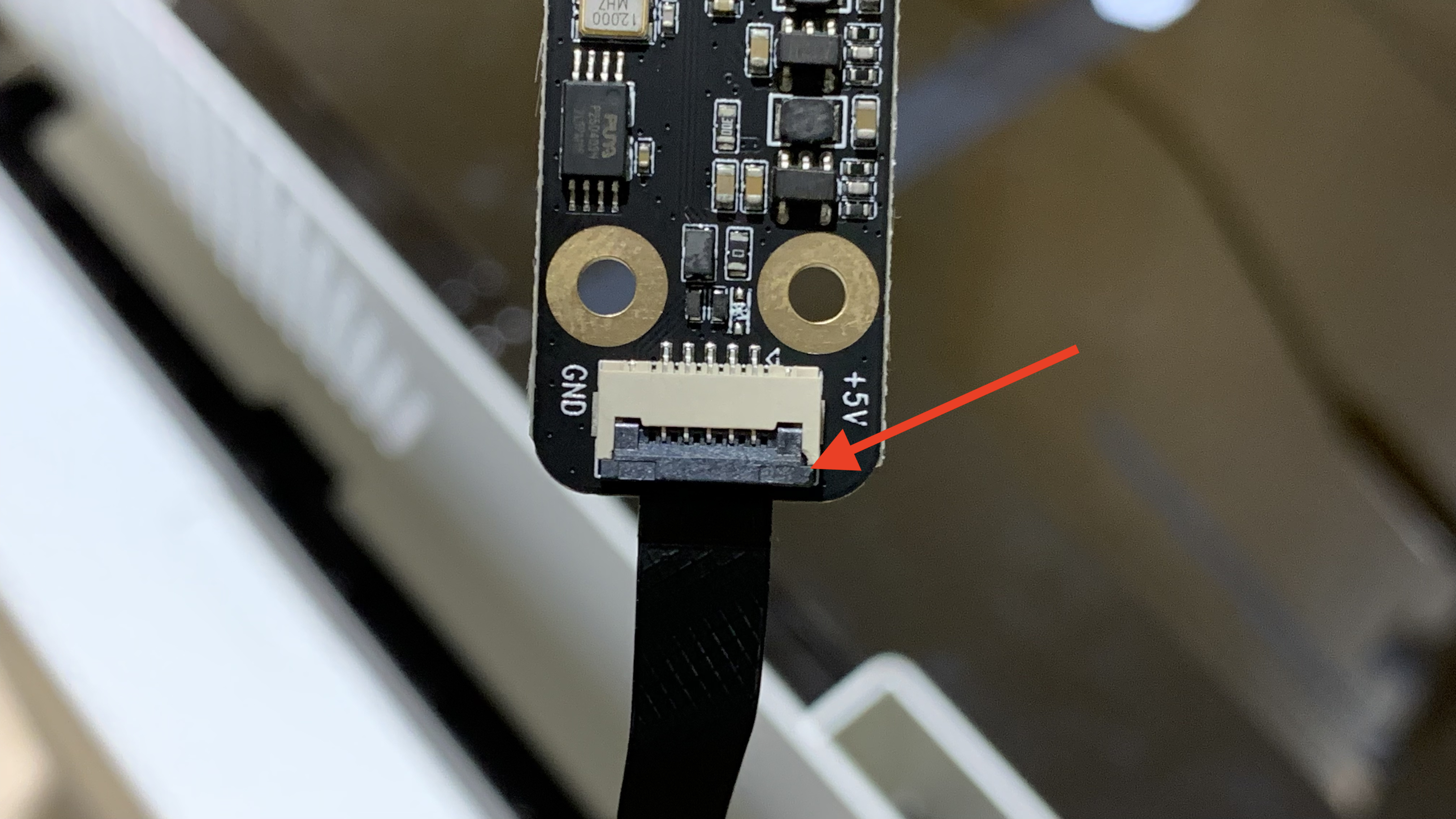

Åbn klipslåsen for at fjerne kablet.

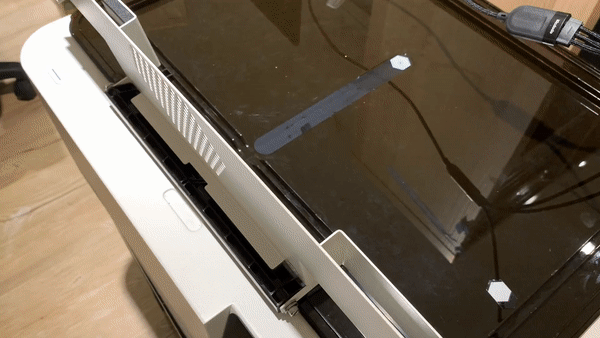

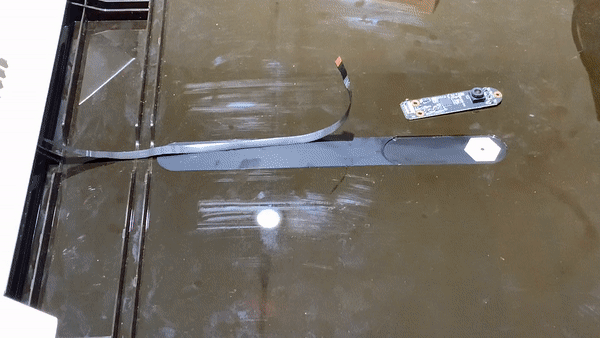

Trin 11 - Før det nye kamerakabel gennem pladen og låget

Du kan springe dette trin over, hvis kablet ikke skal udskiftes.

Trin 12 - Indsæt kamerakablet i kameramodulet

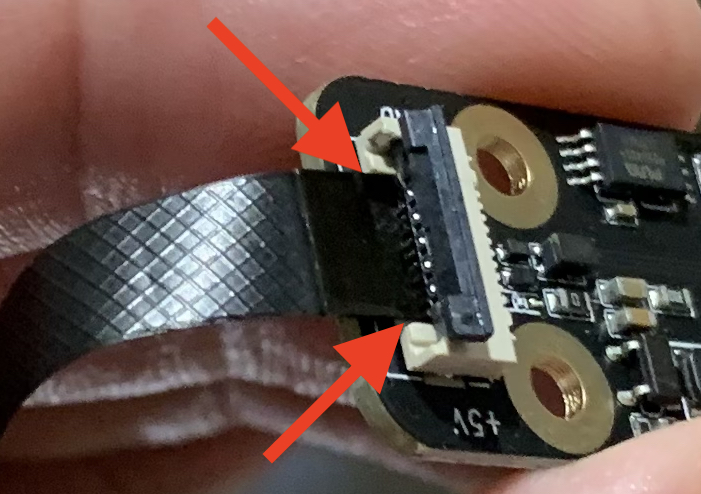

Installer kamerakablet på modulet med metaloverfladen nedad. Lås klipsen for at fastgøre det, og træk forsigtigt i det for at sikre, at det sidder korrekt fast.
Sørg for, at kamerakablet er korrekt installeret i stikket.

Trin 13 - Fastgør kameramodulet på kameramodulkortet

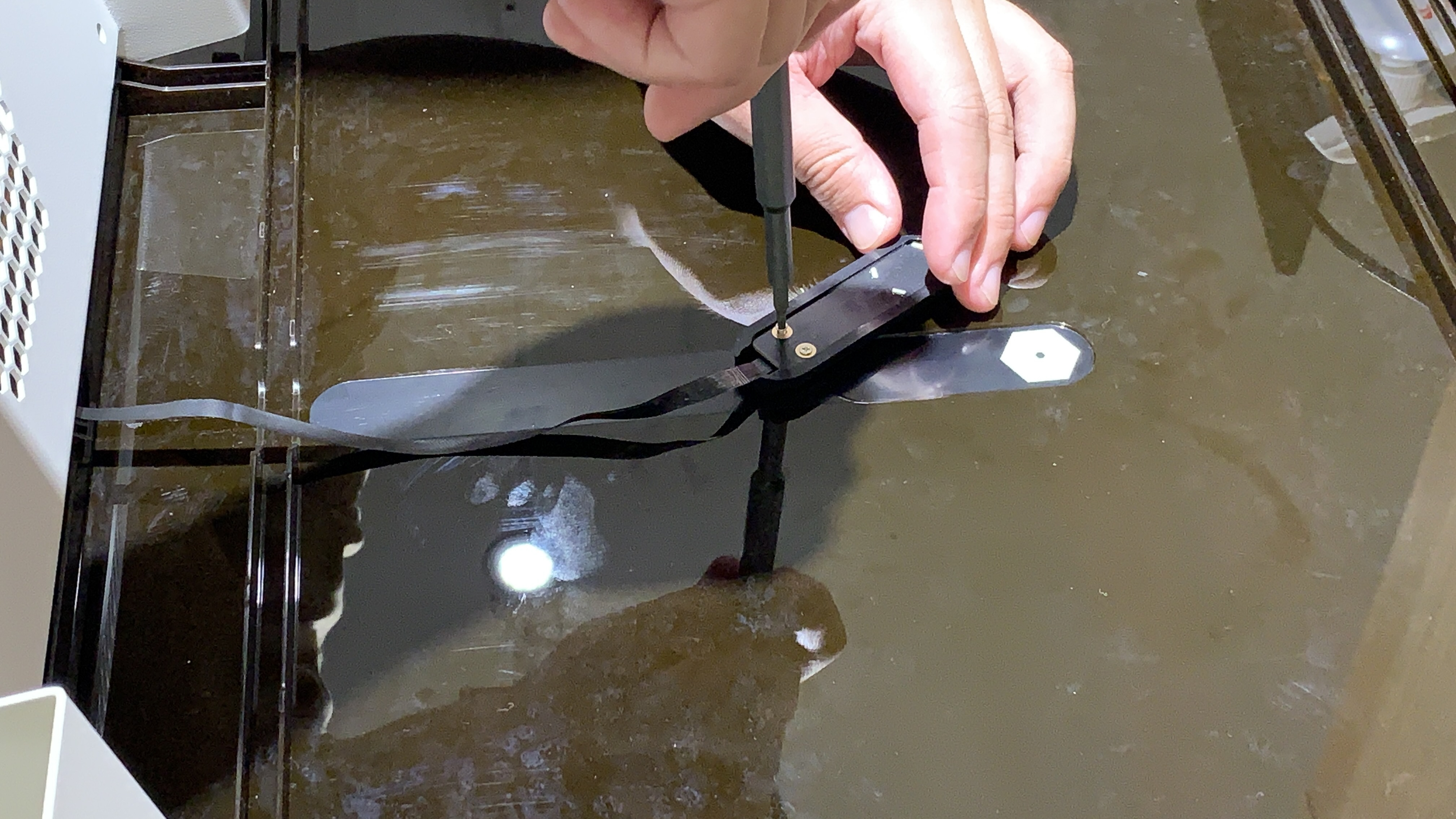

Skru de tre skruer i.

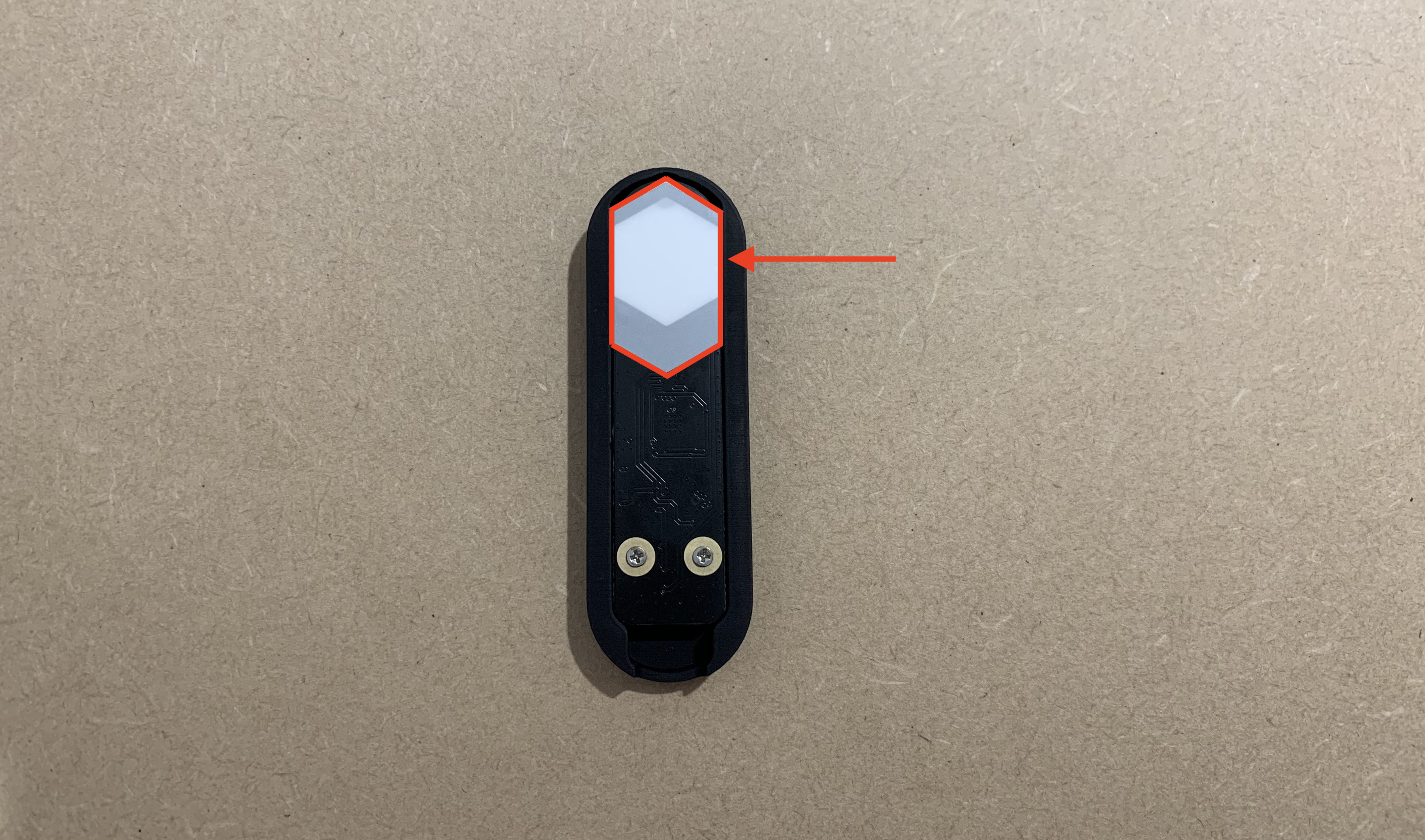

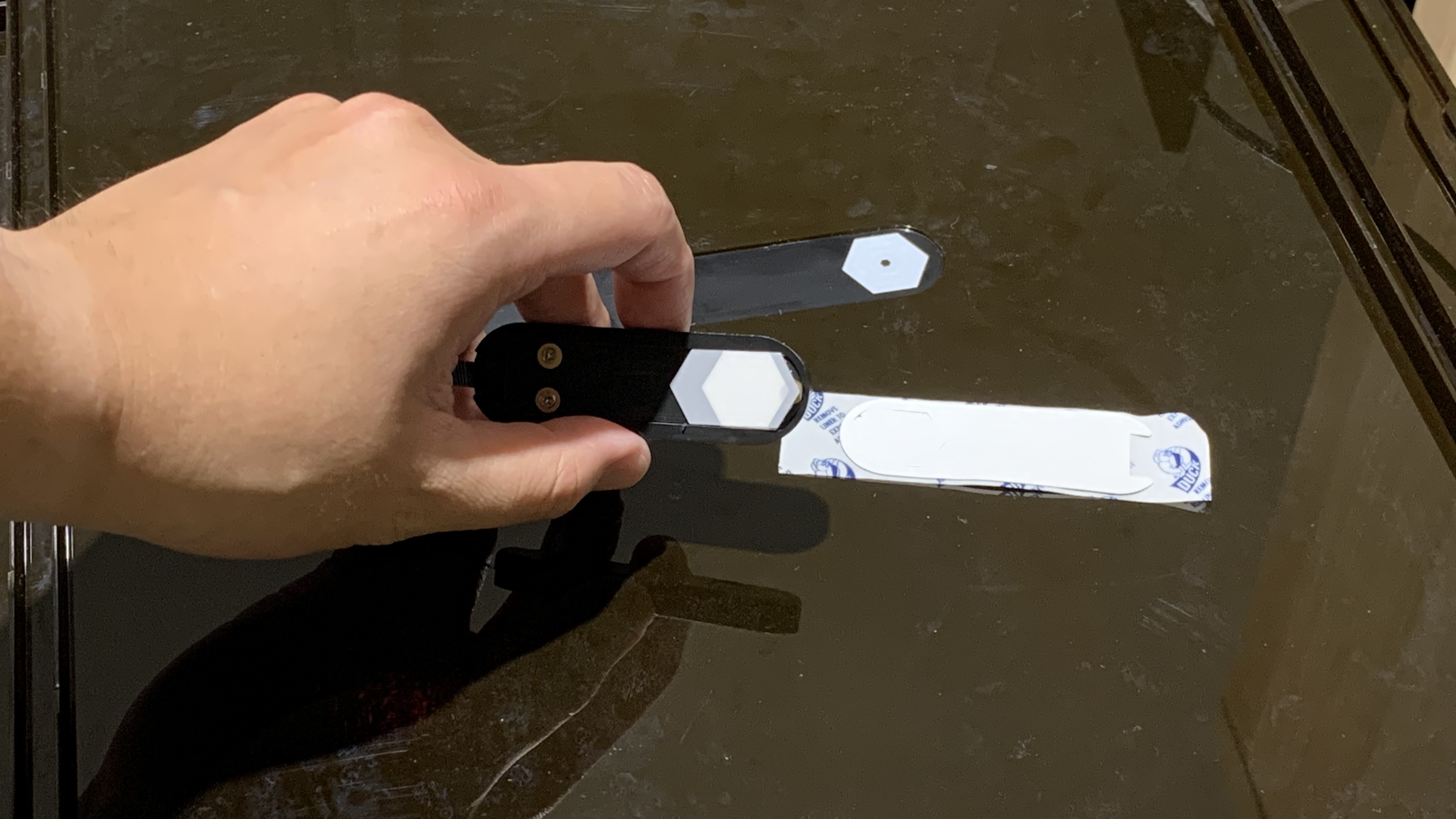

Påsæt det nye lyslederkortet på kameramodulet.

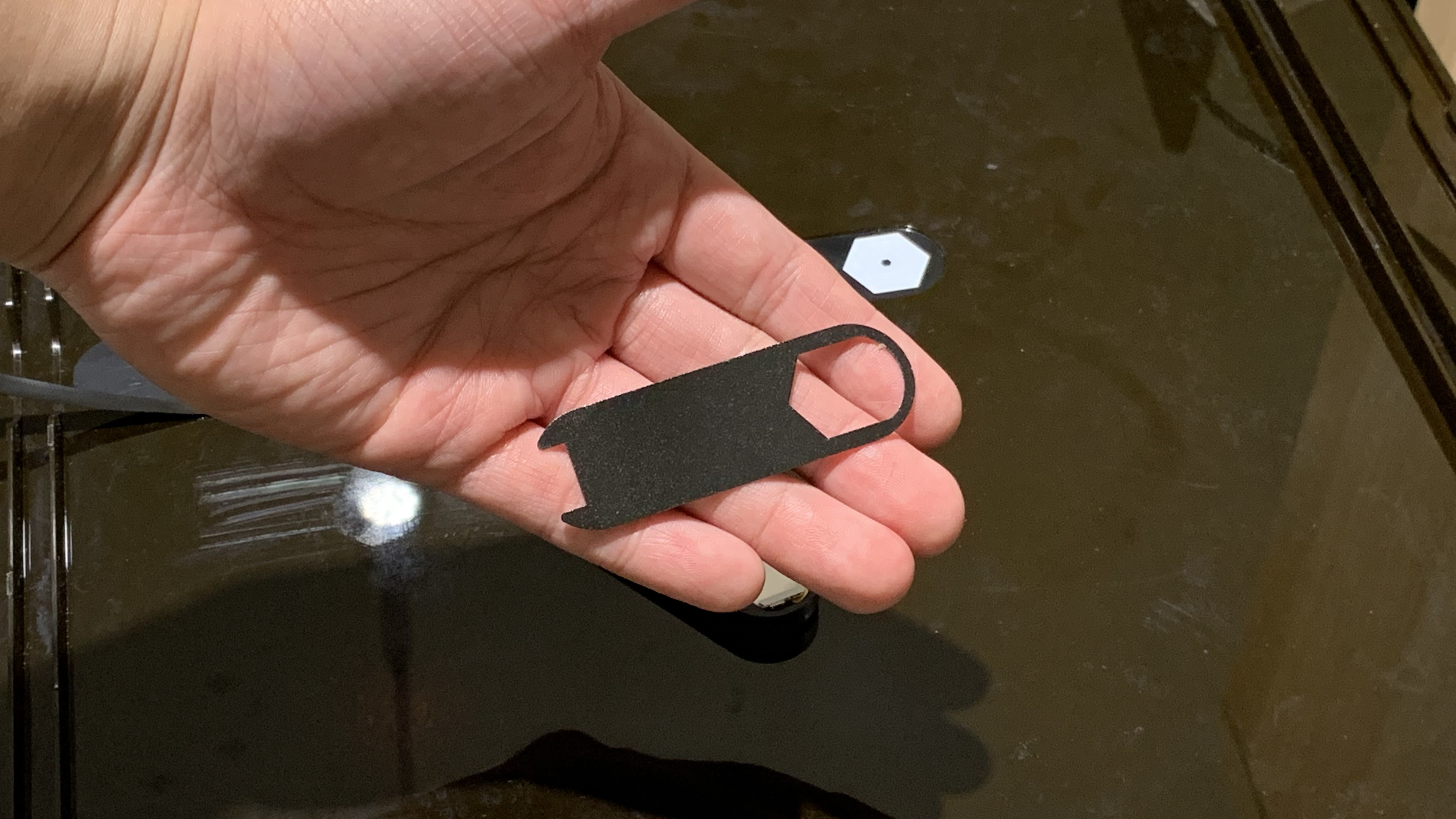

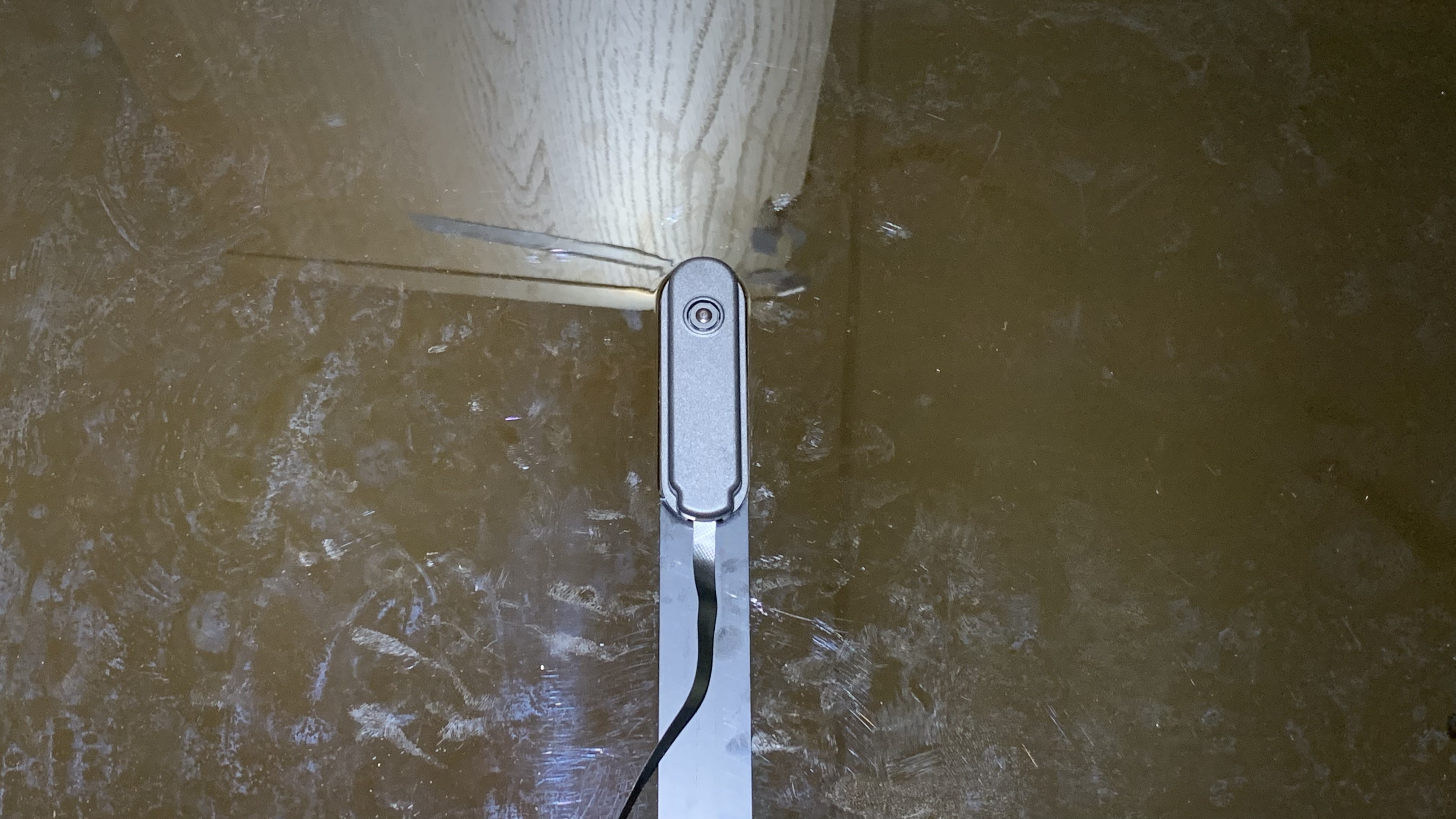

Brug tapen til at fastgøre kameramodulkortet på låget.

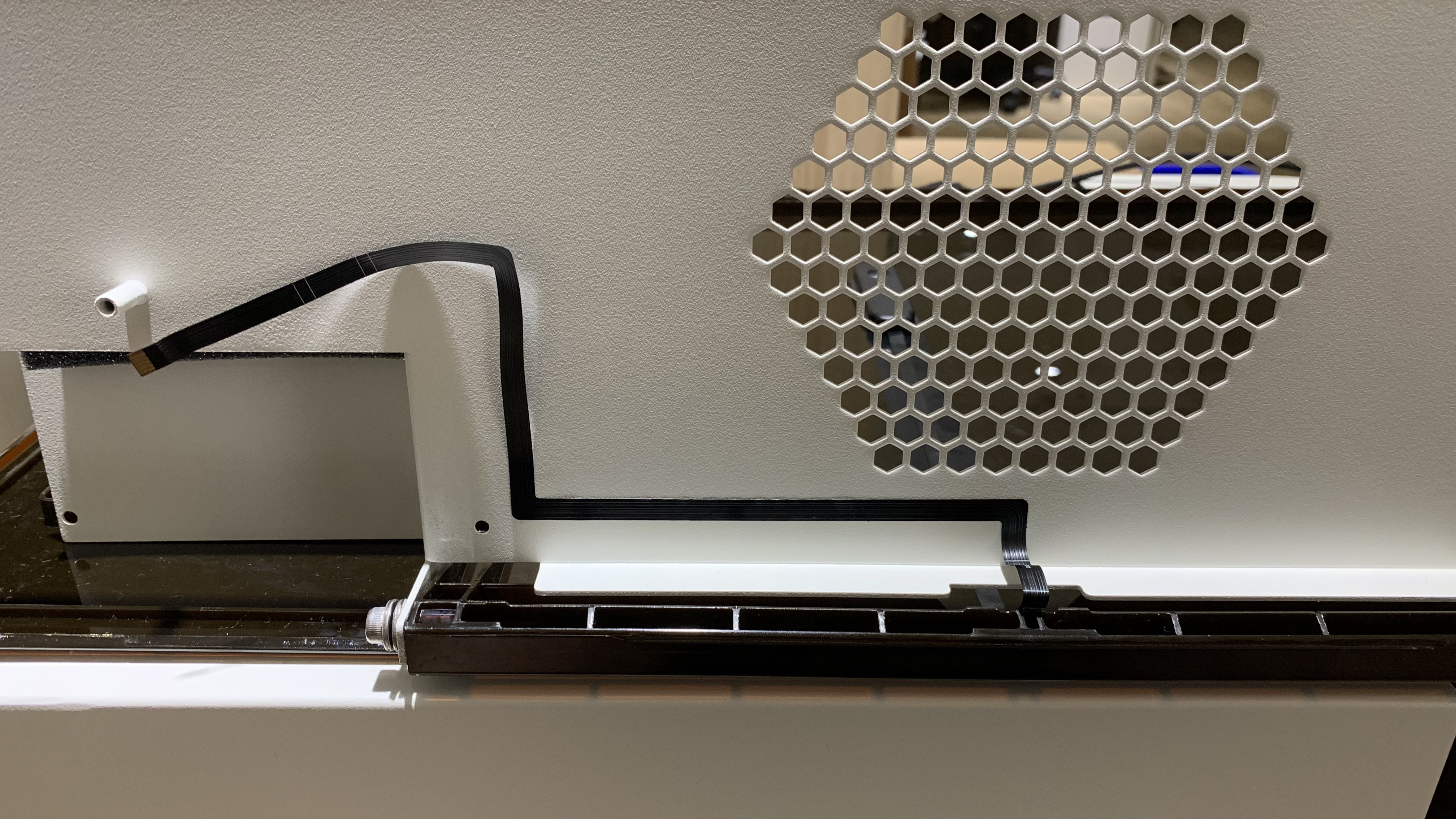

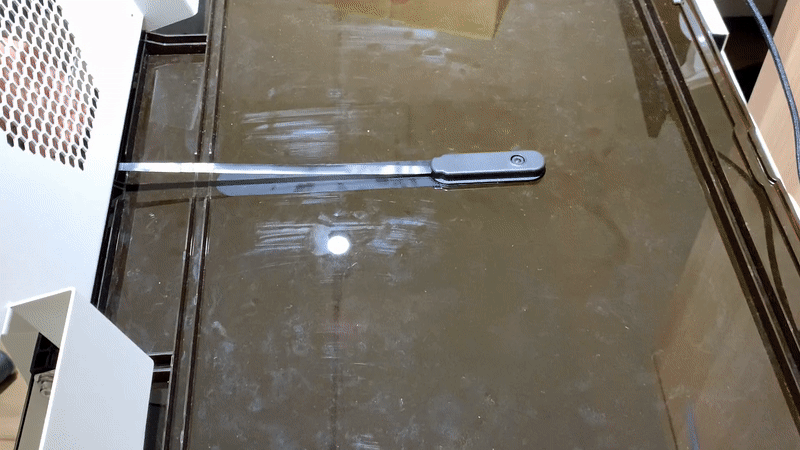

Trin 14 - Fastgør kamerakablet

Du kan springe dette trin over, hvis kablet ikke skal udskiftes.

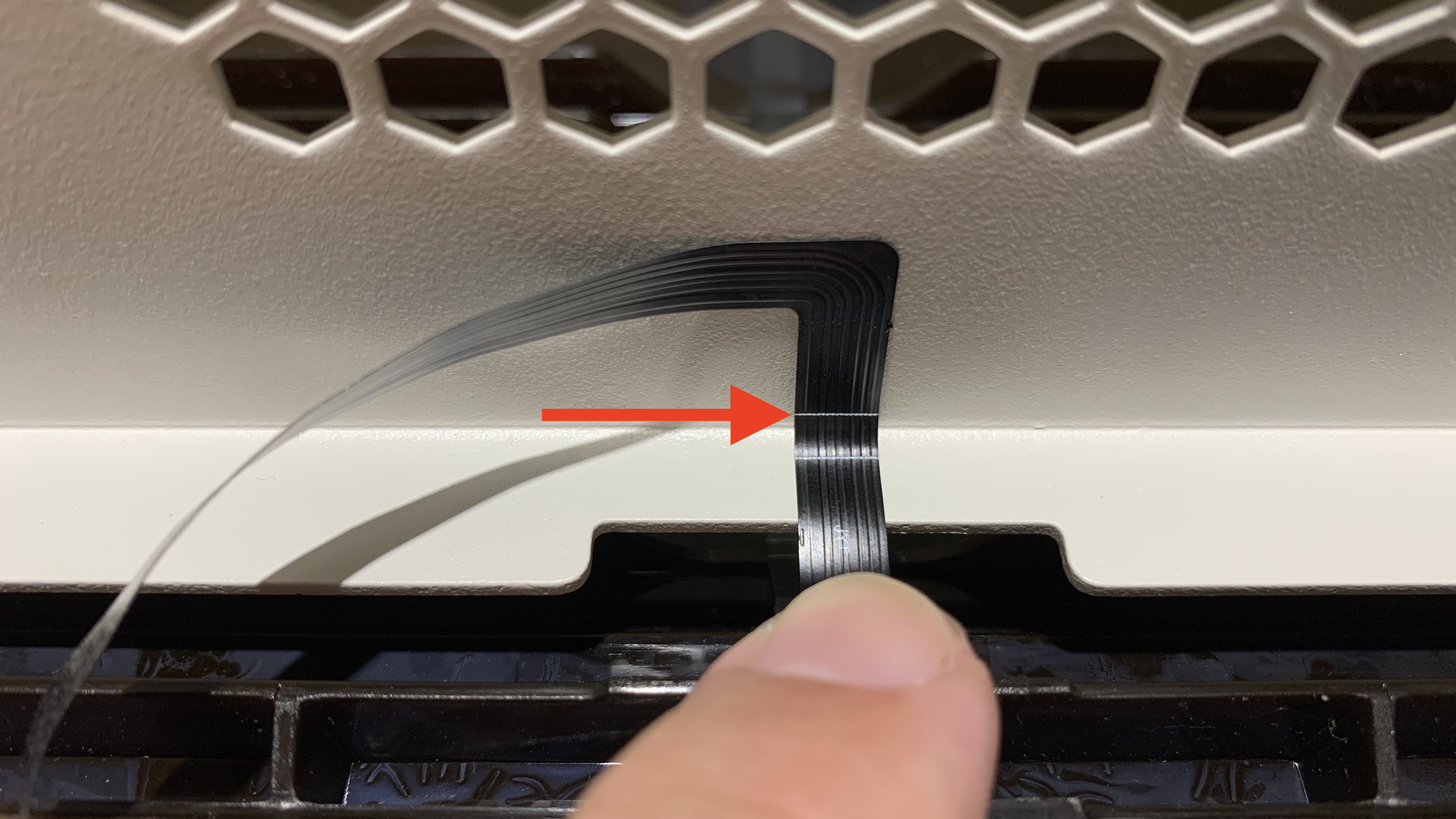

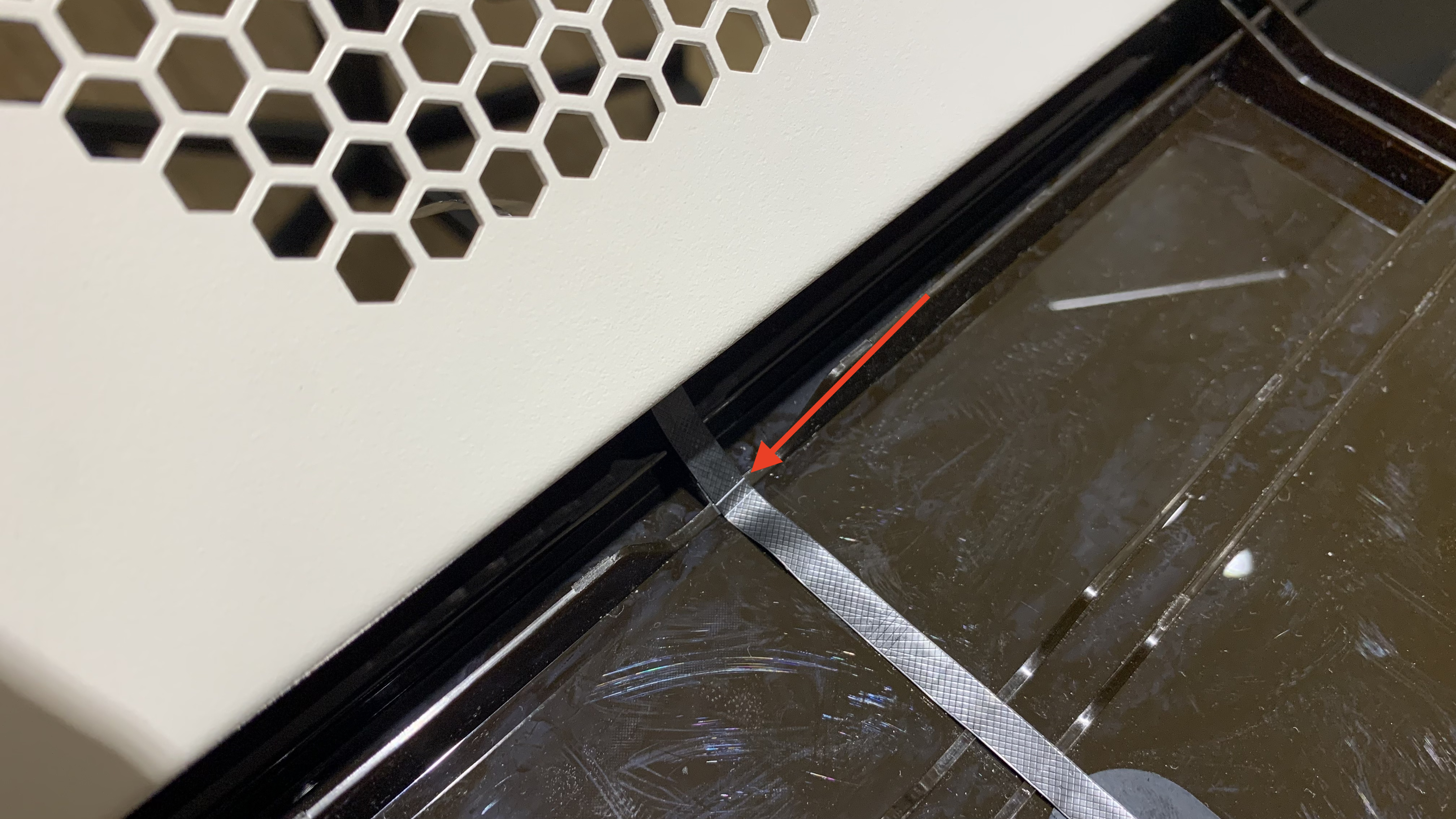

De to hvide linjer indikerer kurvens position.

Trin 15 - Placer pladen og dækslet på toppen

Efterlad plads, så dine hænder kan nå ind.

Trin 16 - Indsæt kamerakablet i hovedkortet

Bemærk, at kamerakablets metaloverflade skal vende mod hovedkortet.

Kamerakablets metaloverflade:

Metaloverfladen skal vende mod hovedkortet:

Indsæt kablet:

Lås klemmen:

Trin 17 - Indsæt motorkablet

Trin 18 - Skub pladen tilbage og fastgør skruerne

T8-skrue x 8 stk.

Trin 19

Når du har gennemført ovenstående trin, er kamerakablet blevet udskiftet. Da proceduren involverede flytning af dækslet og kameraet, skal du udføre kamerakalibrering som det sidste trin, før du genoptager brugen af maskinen.
Du kan finde mere information på denne side: Kamerakalibrering.
