Ador - Udskiftning af hovedkort

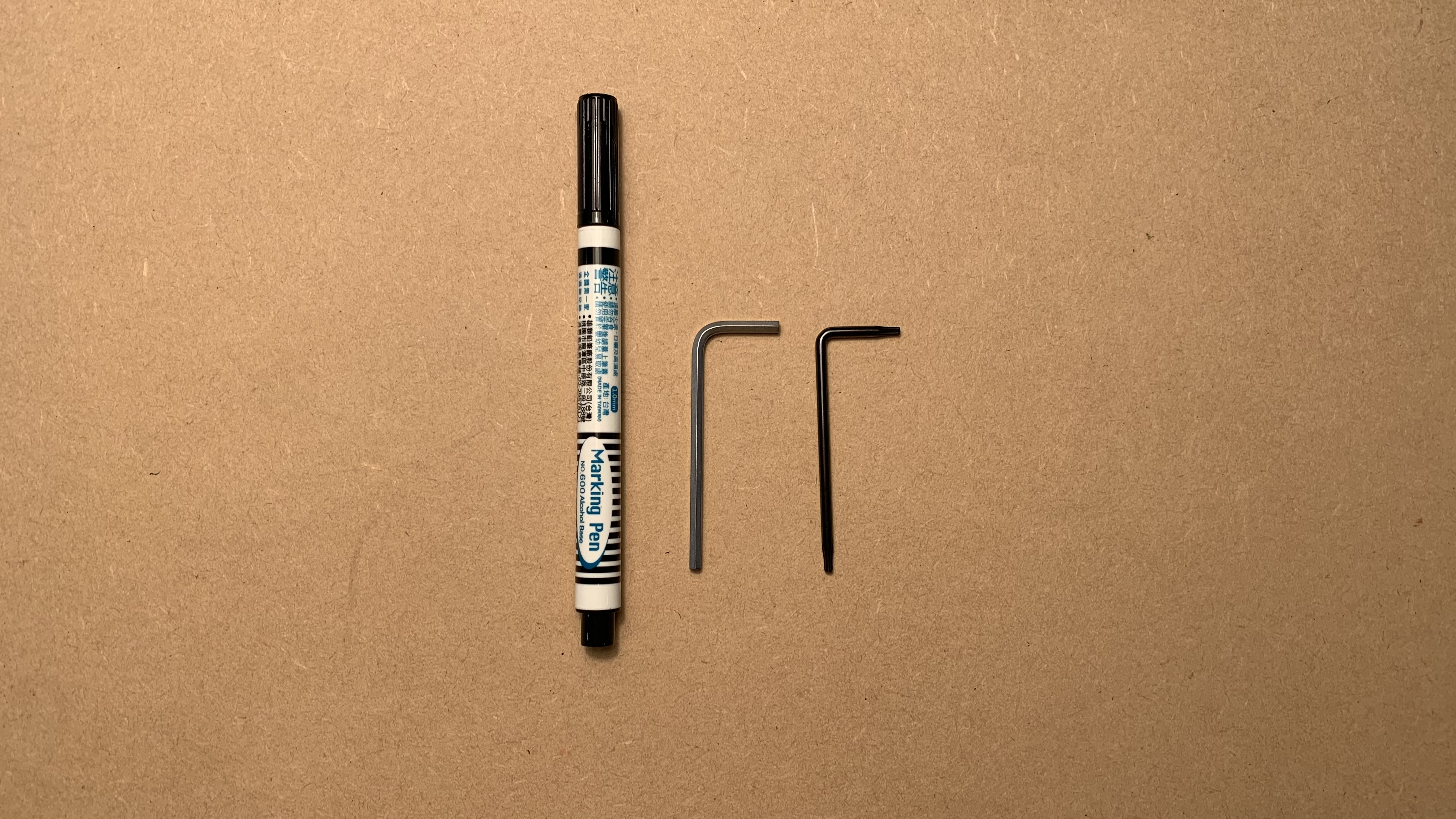

Værktøjer

1. Torx T8 skruetrækker
2. 2,5 mm unbrakonøgle
3. Tusch eller farvet tape

Trin 1 - Sluk for maskinen og fjern strømkablet

Trin 2 - Løsn disse skruer på pladen

T8-skrue x 8 stk. (Pladen og lågedækslet er forbundet.)

Trin 3 - Skub pladen og lågedækslet lidt fremad

Trin 4 - Afmonter motorkablet

Efter afmontering af dette kabel er det lettere at fjerne kamerakablet.

Trin 5 - Afmonter kamerakablet

Bemærk, at der er en klemme, der fastgør kablet. Åbn klemmen for at fjerne kamerakablet.

Klemme lukket:

Klemme åbnet:

Træk kablet ud:

Trin 6 - Fjern pladen og lågedækslet

Trin 7 - Markér placeringen af 38-pins fladkablet med tusch eller tape

Trin 8 - Afmonter kablerne på højre side af hovedkortet

Du kan tage et foto, i tilfælde af at du glemmer kablernes placering.

Trin 9 - Fjern skruerne på hovedkortet

3 mm unbrakosskrue x 4 stk.

Trin 10 - Fjern 38-bens fladkablet fra pladen

Bemærk, at der er tape på bagsiden af kablet.

Træk hovedkortet ud i en 45 graders vinkel.

Dette kabel skal trykkes på låsen for at blive fjernet.

Fjern alle kabler.

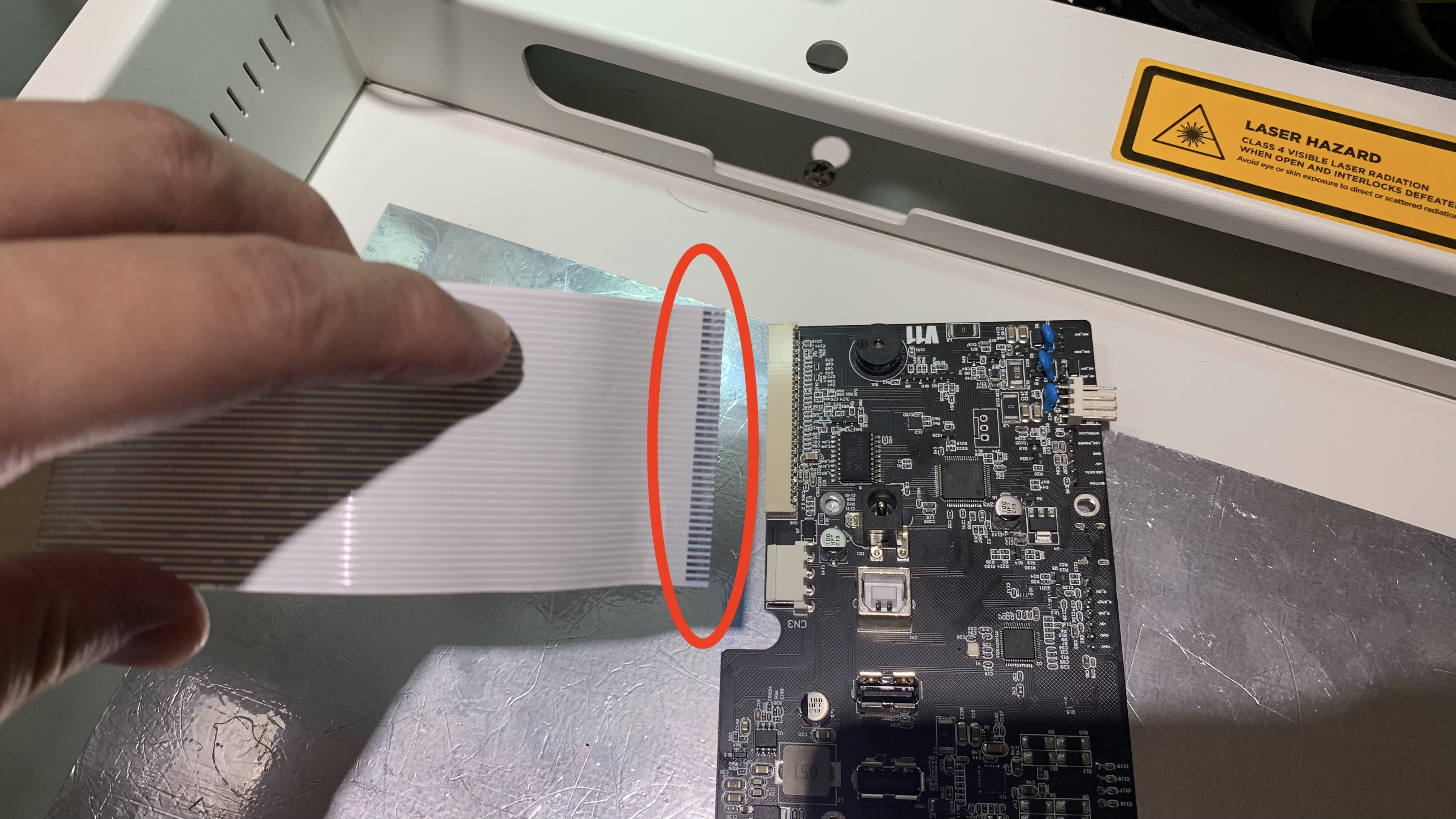

Trin 11 - Indsæt 38-bens fladkablet i det nye hovedkort

Bemærk, at forbindelsesbenene skal vende opad.

Trin 12 - Indsæt kablerne og sæt hovedkortet tilbage

Bemærk, at du ikke må folde nogen kabler.

Trin 13 - Skru skruerne fast på hovedkortet

Trin 14 - Indsæt alle kabler undtagen kamerakablet og motorkablet

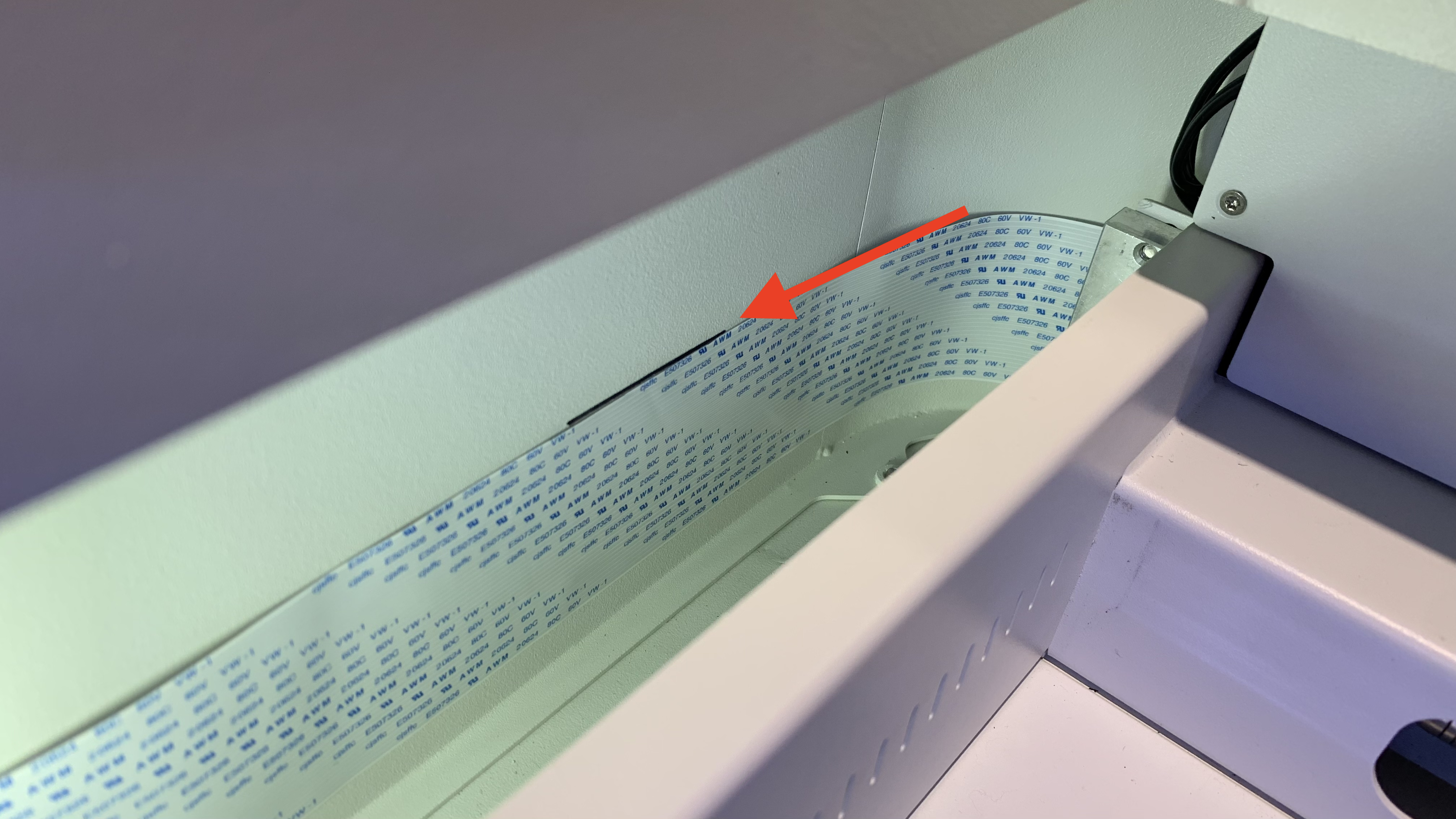

Trin 15 - Fastgør 38-bens fladkablet

Juster toppen af fladkablet med den nederste kant af markeringen, og fastgør det til venstre side af pladen langs det øverste venstre hjørne.

Trin 16 - Sæt pladen og dækslet på toppen

Efterlad plads, så dine hænder kan nå ind.

Trin 17 - Indsæt kamerakablet i hovedkortet

Bemærk, at kamerakablets metaloverflade skal vende mod hovedkortet.

Kamerakablets metaloverflade:

Metaloverfladen skal vende mod hovedkortet:

Indsæt kablet:

Lås klemmen:

Trin 18 - Indsæt motorkablet

Trin 19 - Skub pladen tilbage og fastgør skruerne

T8-skrue x 8 stk.

Trin 20

Når du har gennemført ovenstående trin, er lågens dæksel blevet udskiftet. Da proceduren involverede flytning af lågens dæksel og kameraet, skal du udføre en kamerakalibrering som det sidste trin, før du genoptager brugen af maskinen.
Du kan finde mere information på denne side: Kamerakalibrering
