Ador - Udskiftning af berøringsskærm – FLUX Help Center

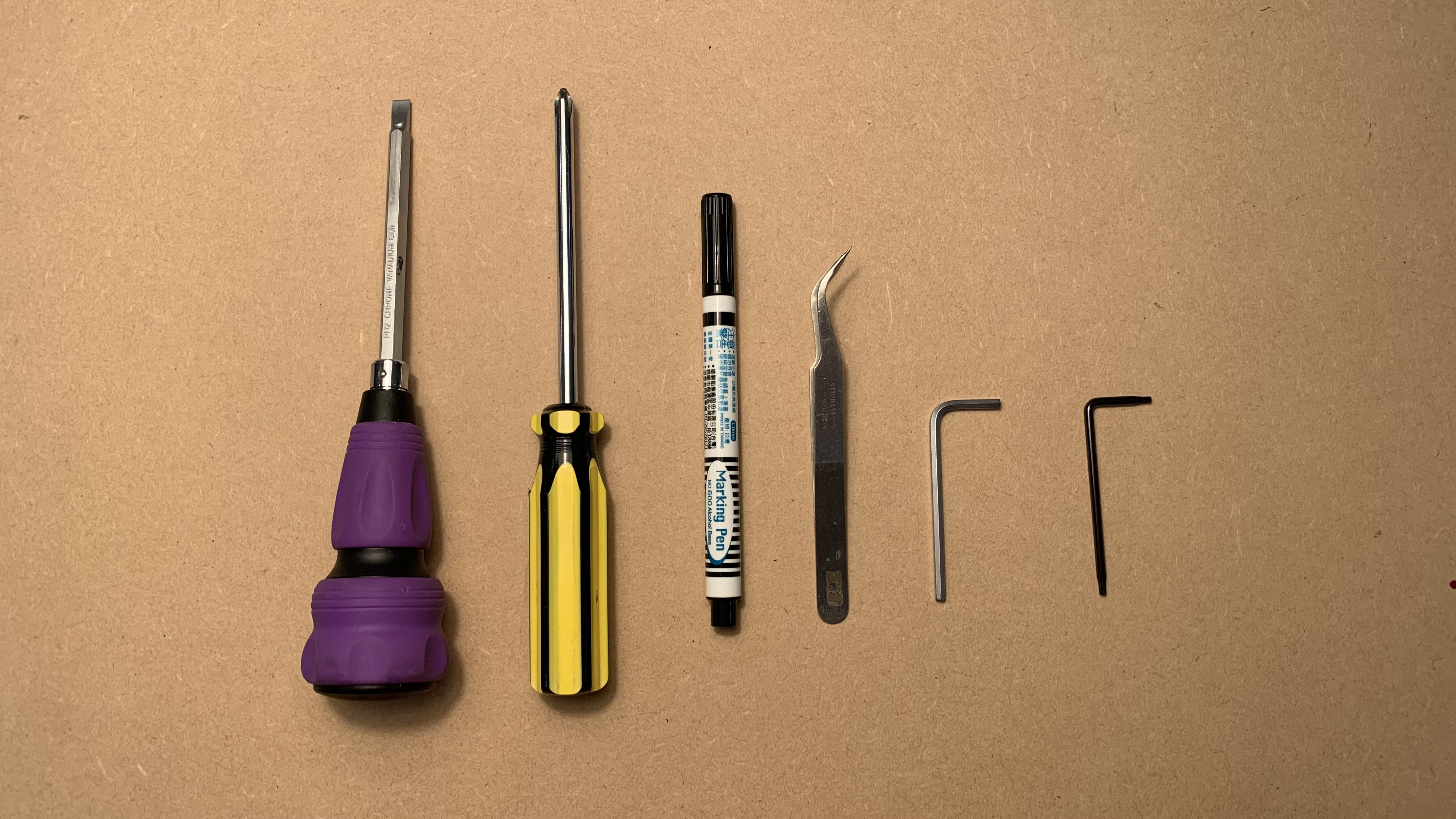

Værktøjer

1	Torx T8 skruetrækker
2	3 mm unbrakonøgle
3	Stjerneskruetrækker
4	Markeringspen
5	Skraber eller fladhovedet skruetrækker
6	Pincet

Trin 1

Sluk for maskinen, fjern strømkablet, og vend maskinen om.

Trin 2

Markér gummifoden og skruen, der er tæt på USB-porten.
Formålet med markeringen er, at denne fods skrue er kortere end de andre, og den skal placeres i samme position.

Trin 3

Skru disse bundskruer ud.
(T8 skrue x 6 stk. & 3mm HEX skrue x 4 stk.)

Trin 4

Vend maskinen og fjern sideskruerne (T8 skrue x 2 stk.)

Trin 5

Markér skruehullerne på begge sider med en pen.
Formålet er at minde dig om, at de markerede sider skal vende mod arbejdsområdet ved samling.

Trin 6

Skub modulsædet mod ventilatoren til endepositionen.

Trin 7

Løft den øverste ramme med begge hænder og placer den på tapperne.
(Pas på ikke at få ledningerne i klemme mellem rammerne.)

Eksempel på ramme placeret på tapperne:

Eksempelvideo af løft (Videoen er optaget inde i maskinen):

Trin 8

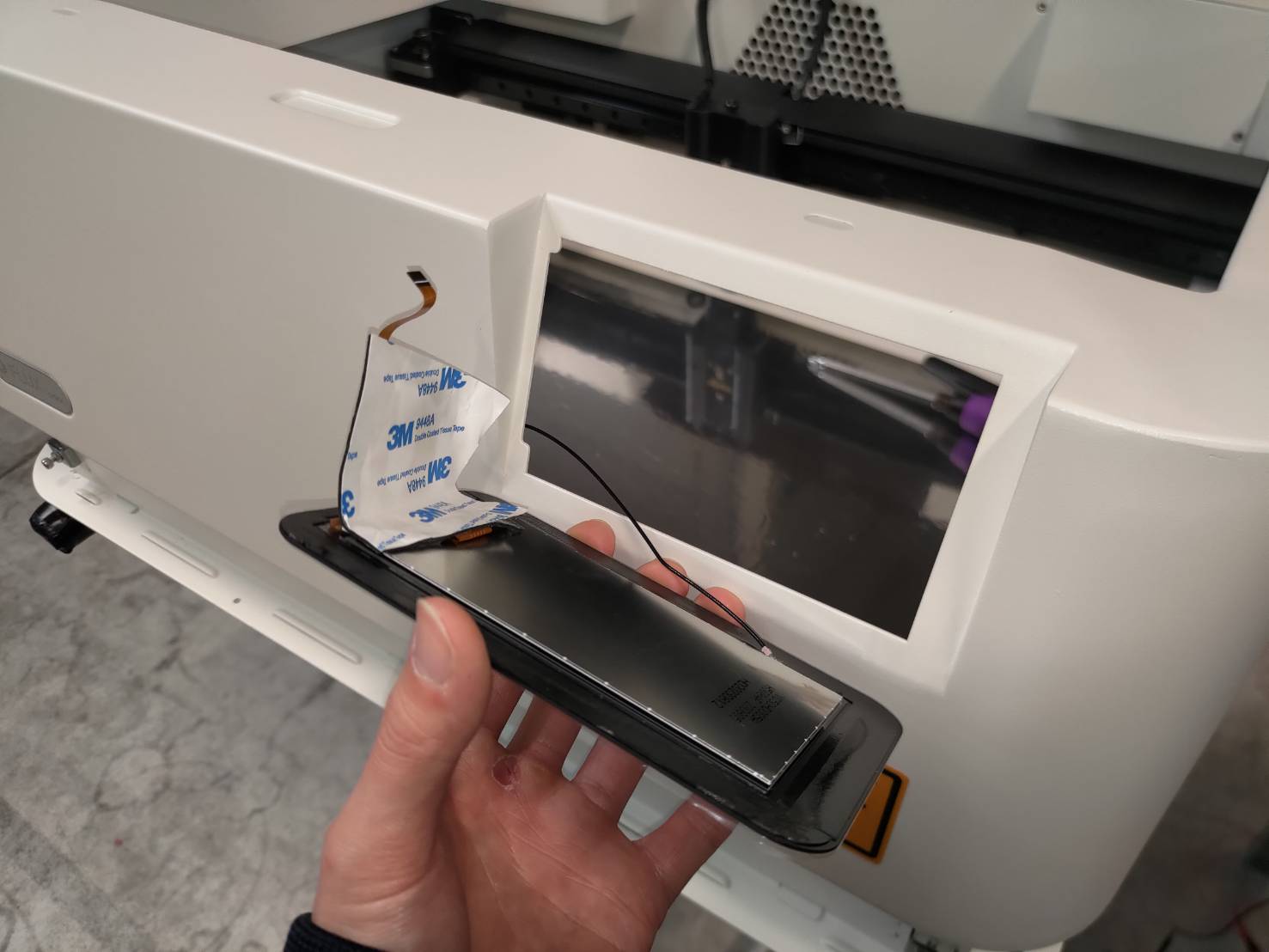

Fold 3M-skumtapen mod skærmen.

Trin 9

Markér USB-C-kablet.
Grunden er, at USB-C skal tilsluttes i den korrekte retning, så den oprindelige retning kan genkendes ved samling ved hjælp af markeringen. (Den markerede side skal vende mod arbejdsområdet.)

Trin 10

Tag et billede for at dokumentere alle kablernes oprindelige placeringer.
Formålet er at huske kablernes positioner, så du kan tilslutte dem korrekt igen.

Trin 11

Fjern fladkablerne, USB-C-kablet og Wi-Fi-antennen.
Bemærk, at fladkablerne er fastgjort med clips. Åbn disse clips for at fjerne fladkablerne.

Placeringer af USB-C og Wi-Fi-antenne:

Alt fjernet:

Trin 12

Fjern disse Phillips-skruer for at afmontere RK-kortet.

Trin 13

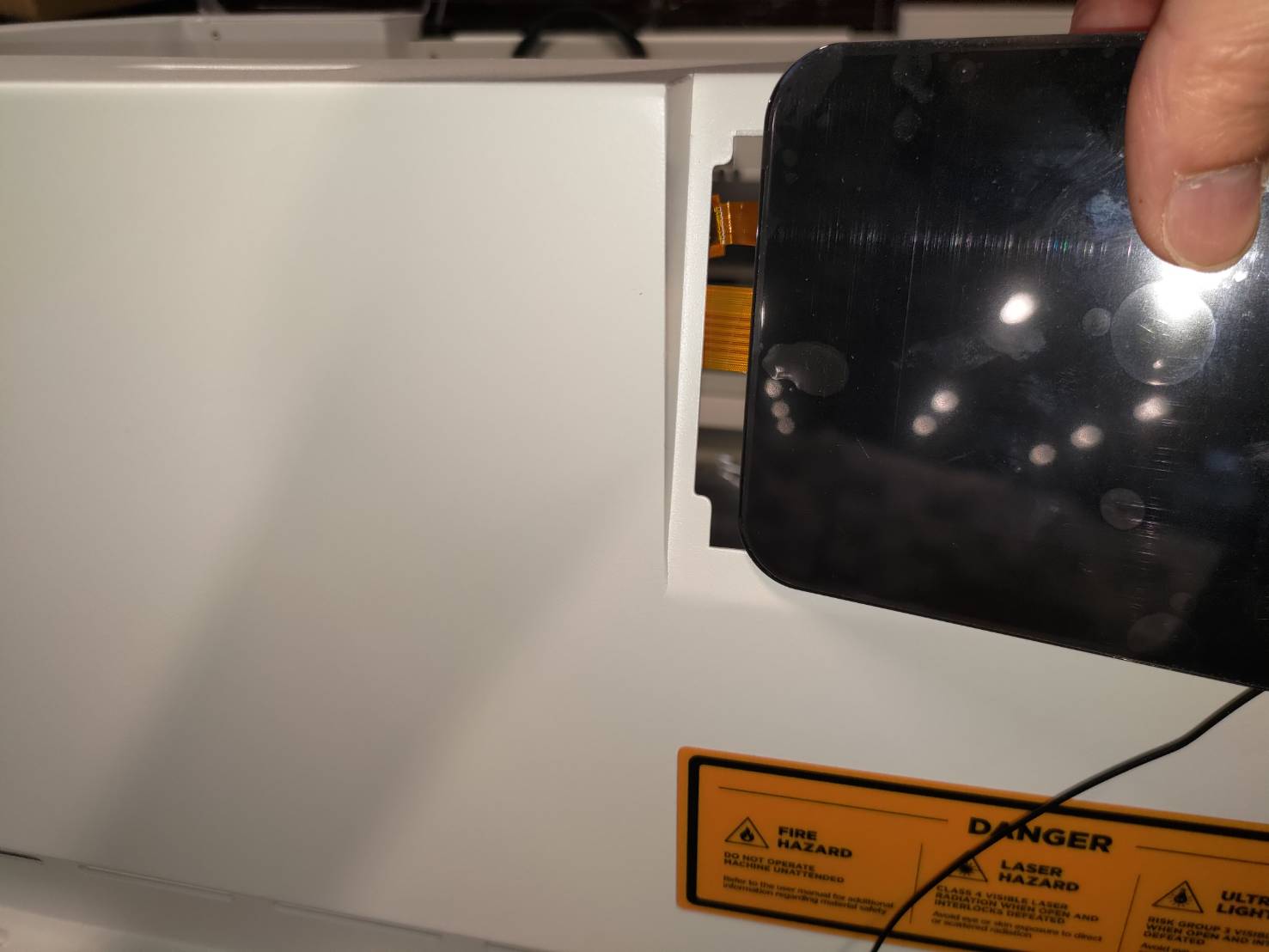

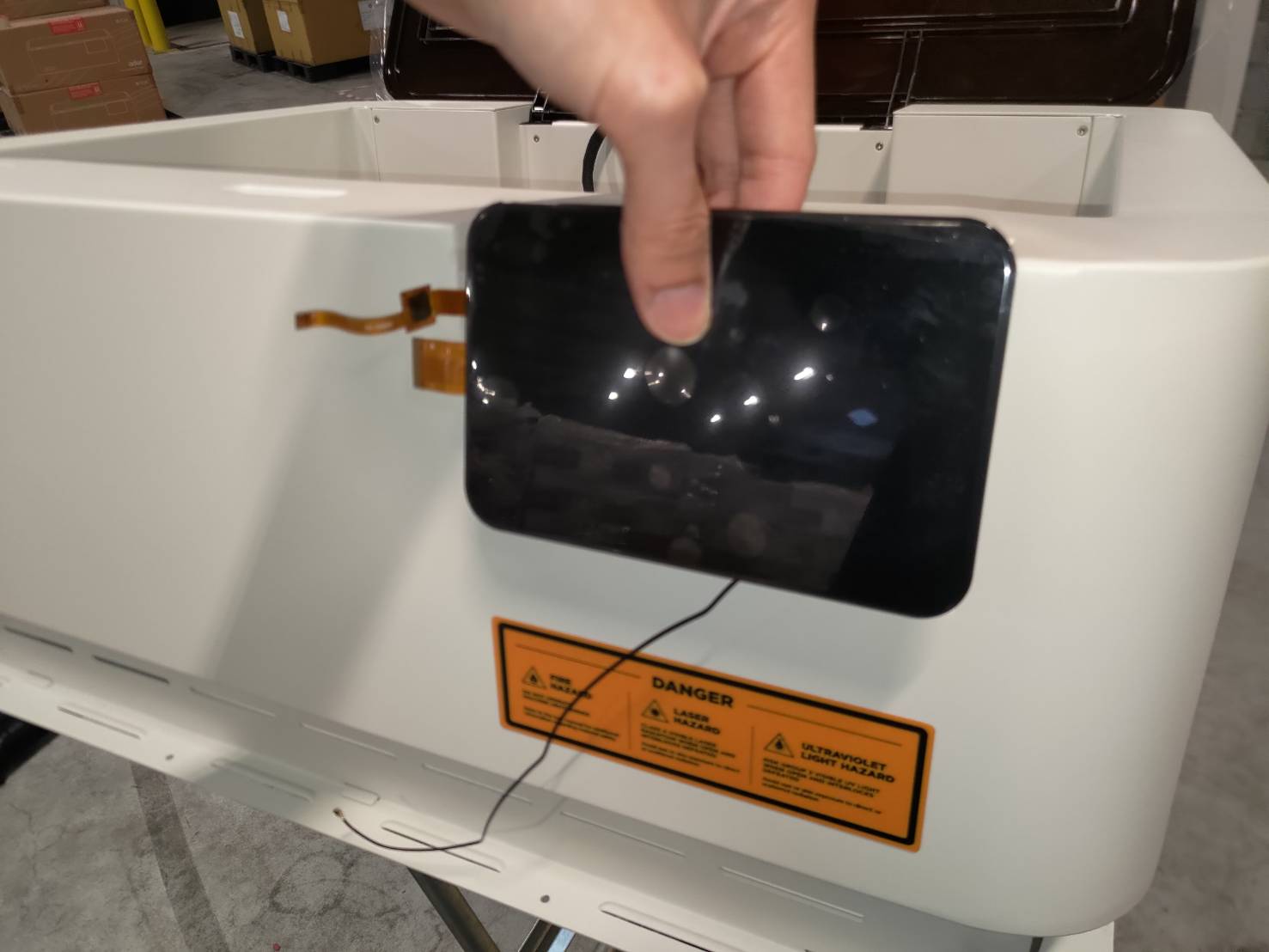

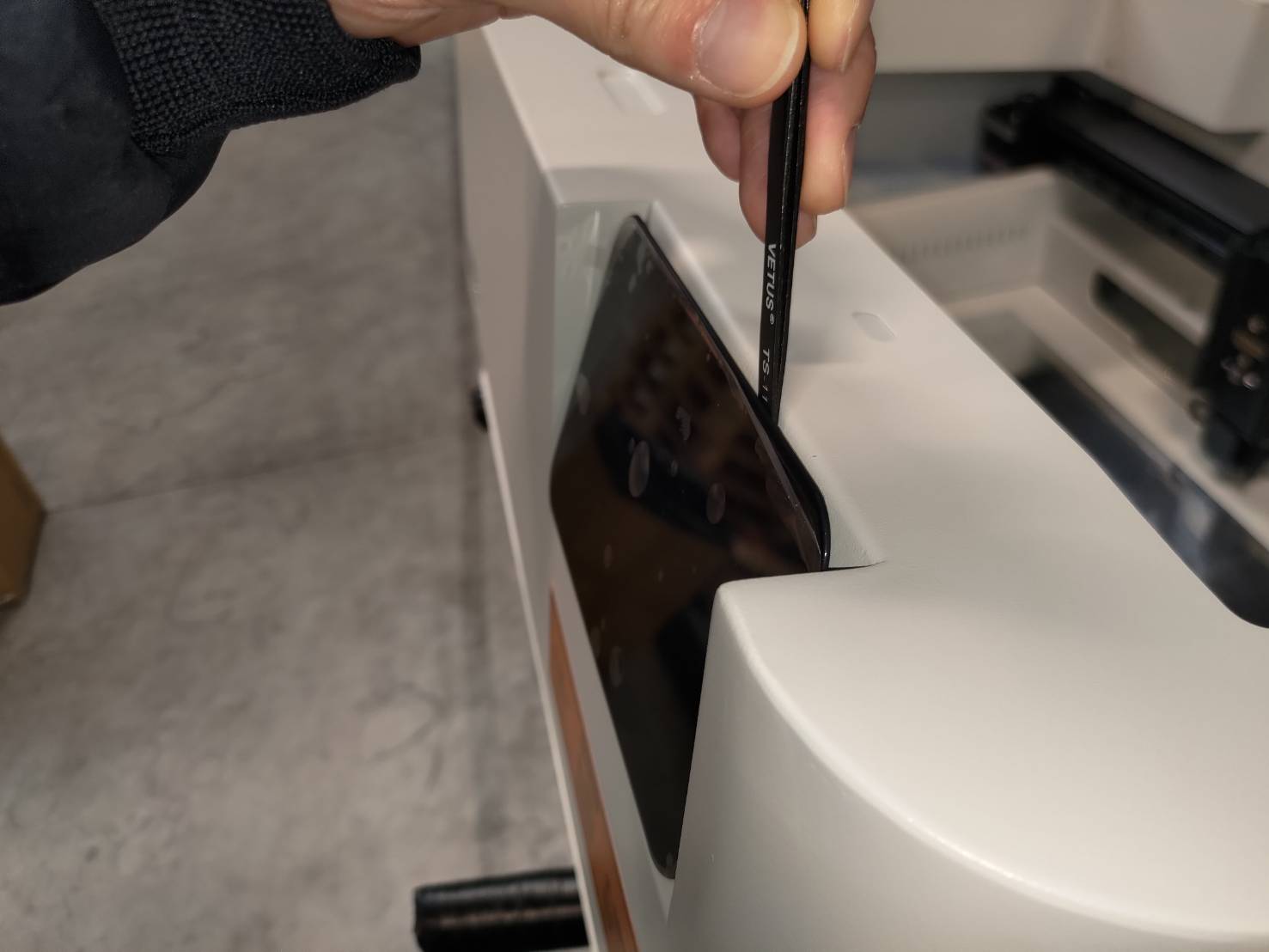

Brug en plastikspatel eller en fladhovedet skruetrækker til forsigtigt at løsne skærmen.

Trin 14

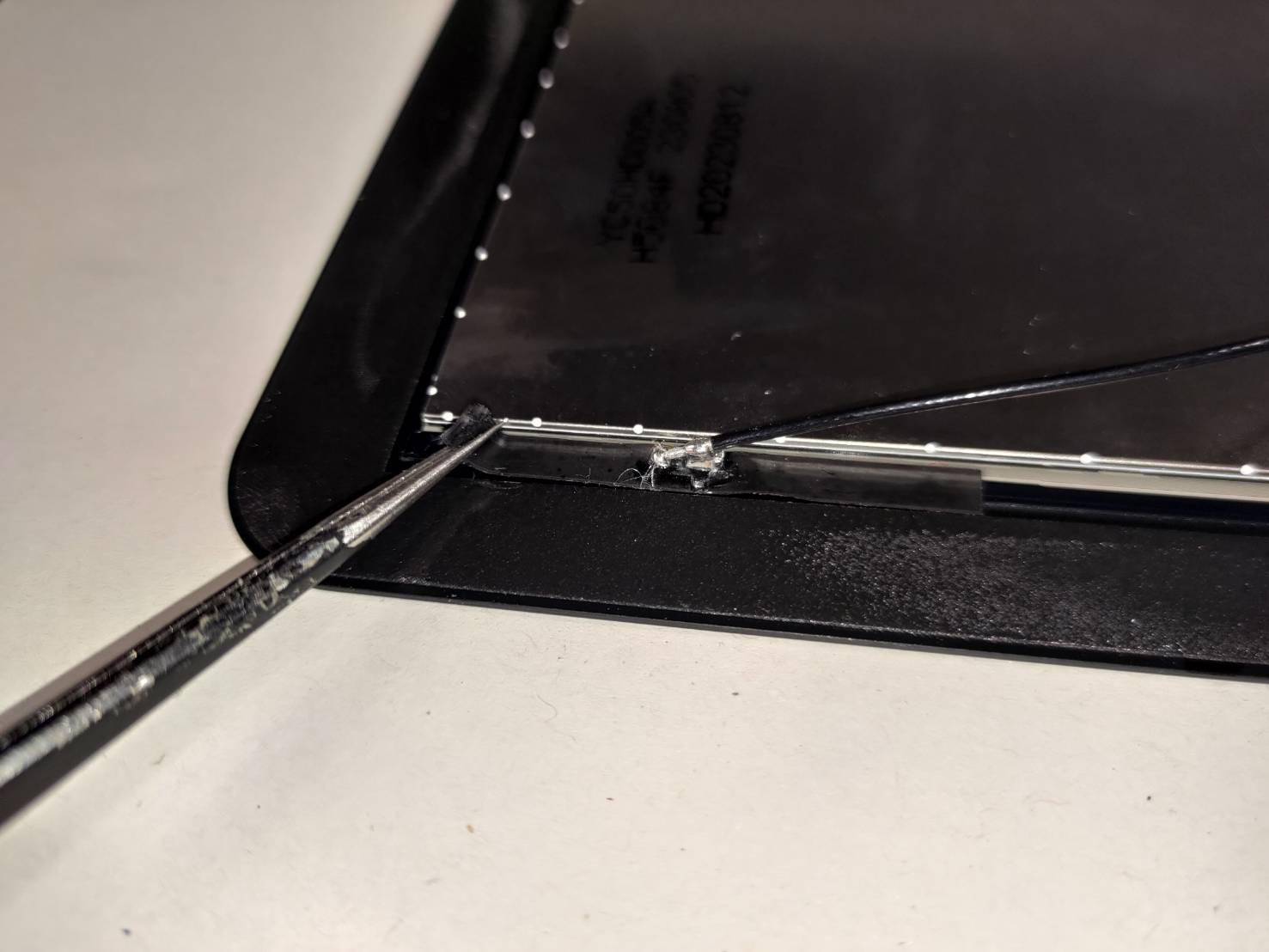

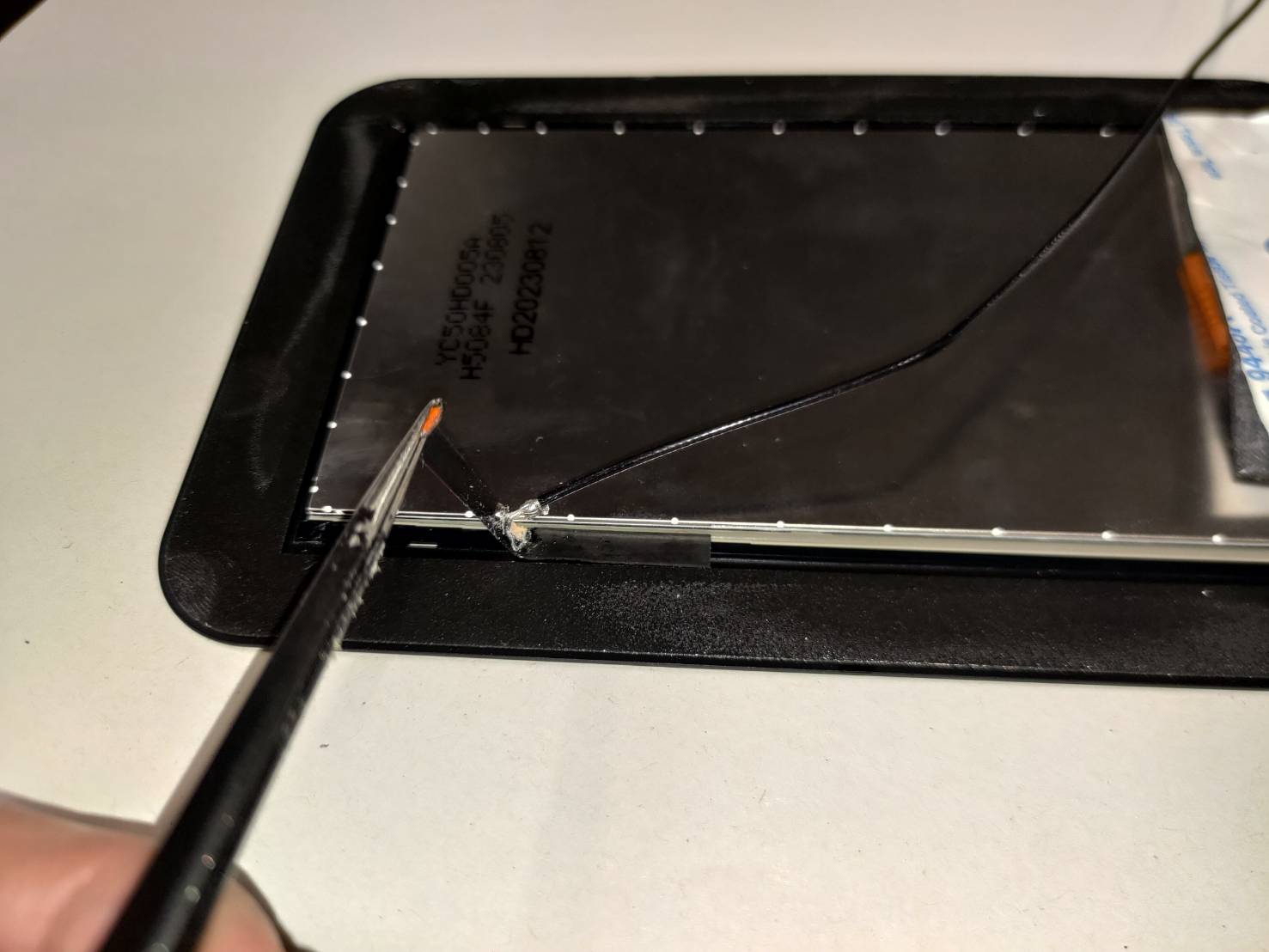

Brug en pincet til at fjerne Wi-Fi-antennen sammen med dens tape fra den gamle skærm, og gem den til senere brug.

Trin 15

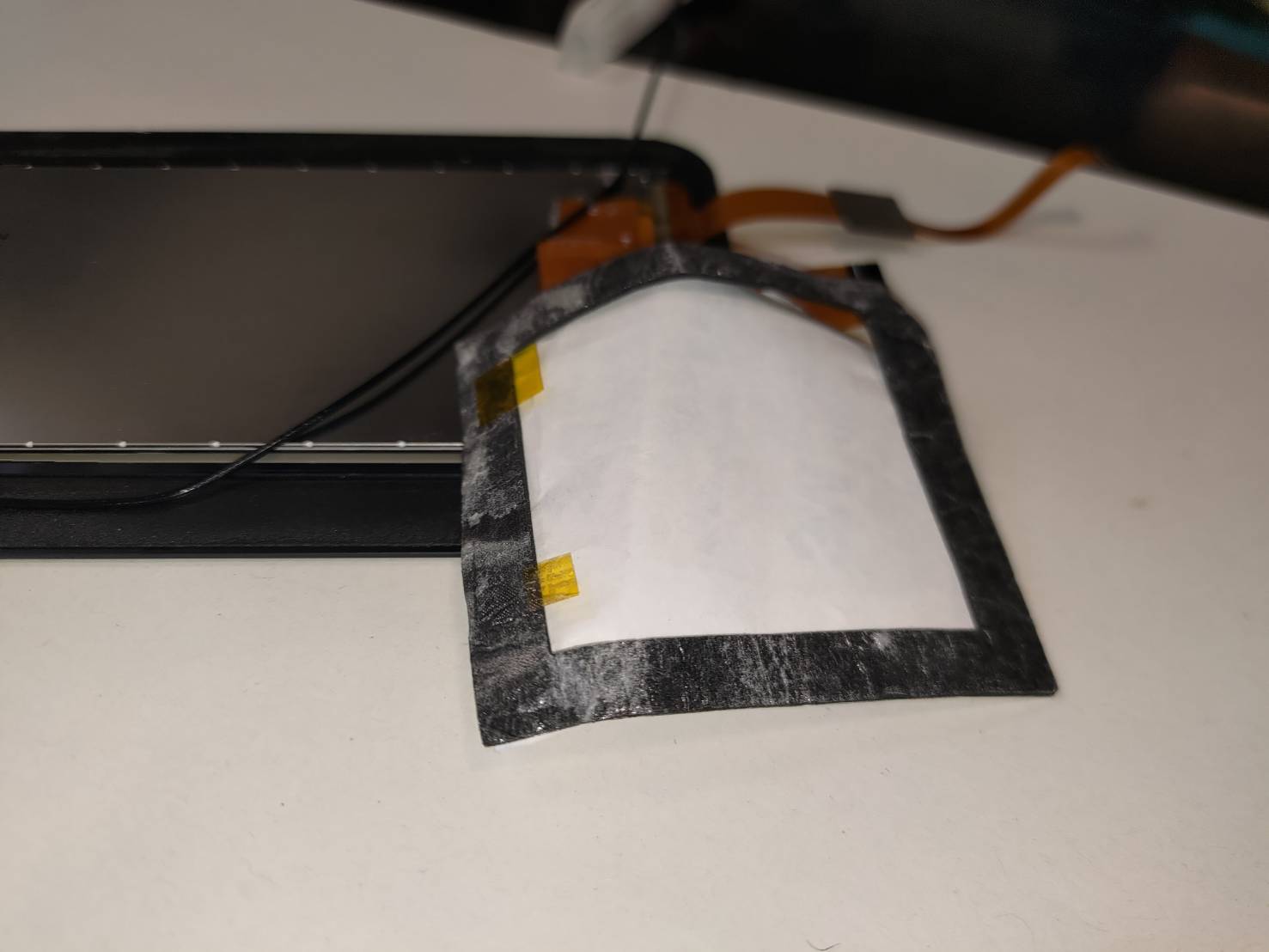

Fjern 3M-skumtapen, og gem den til senere brug
(Hvis den nye skærm leveres med skumtape, kan du springe dette trin over.)

Trin 16

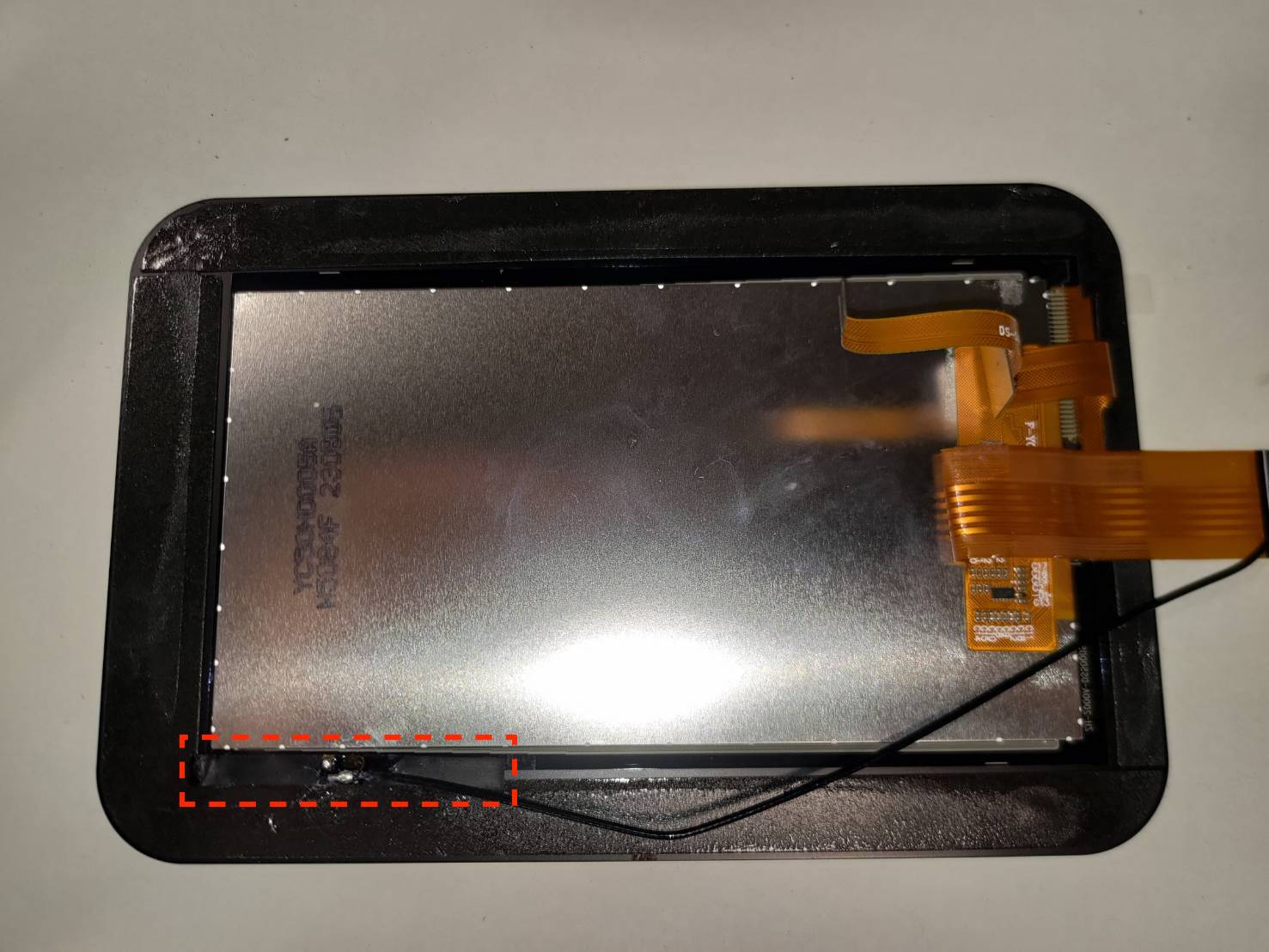

Placer Wi-Fi-antennen i nederste venstre hjørne af den nye skærm.

Trin 17

Fjern beskyttelsesfilmen fra den nye skærm. Placer den i rammen.
Retningen er som vist på billedet nedenfor, og kablerne skal være på venstre side (RK-kortets side).

Trin 18

Indsæt fladkablerne i det nye RK-kort.
Bemærk, at stikkene på kortet skal være åbne, før kablerne kan indsættes.

Trin 19

Skru skruerne i igen for at fastgøre det nye RK-kort.

Trin 20

Tilslut USB-C-kablet og Wi-Fi-antennen.
Bemærk, at USB-C-stikket skal vende i samme retning som vist på billedet taget i Trin 10.

Trin 21

Sæt 3M-skumtapen tilbage på plads.

Trin 22

Genplacer den øverste ramme.
Bemærk, at de markerede skruehuller skal vende mod arbejdsområdet.

Gendannelse af rammen:

Trin 23

Tænd for maskinen og test berøringsfunktionen
(Pas på ikke at trykke på "Kontrol")

Hvis skærmen ikke viser noget, skal du gentilslutte fladkablerne.
Trin 7 - Trin 12 >> Løft rammen og fjern RK-kortet.
Trin 18 - Trin 22 >> Tilslut kablet igen, geninstallér RK-kortet, og tænd for maskinen.

Hvis den kan tændes normalt, men berøringsfunktionen ikke virker, skal du kontrollere USB-C-stikkets retning. (Trin 7 & Trin 20)

Trin 24

Skru sideskruerne i.

Trin 25

Sluk for maskinen og vend den om. Skru alle skruerne i bunden fast.
Bemærk, at den markerede fod og skrue skal placeres tæt på USB-portene.

Anbefaling:
Det anbefales ikke at stramme skruerne helt i første omgang, da nogle skruer muligvis ikke er justeret korrekt og derfor ikke kan skrues i. Det anbefales i stedet at stramme alle skruerne, efter de alle er sat i.

Trin 26

Vend maskinen om igen. Flyt modulholderen rundt for at se, om den kan bevæges frit.

Hvis holderen kan flyttes uden problemer, er udskiftningen gennemført med succes.

Hvis holderen sidder fast eller ikke kan skubbes helt ind mod blæseren, fortsæt til Trin 27.

Trin 27

Prøv at løsne skruen til gummifoden tæt på USB-portene, og forsøg derefter at flytte modulholderen igen.
