Ador - Udskiftning af RK-kort – FLUX Help Center

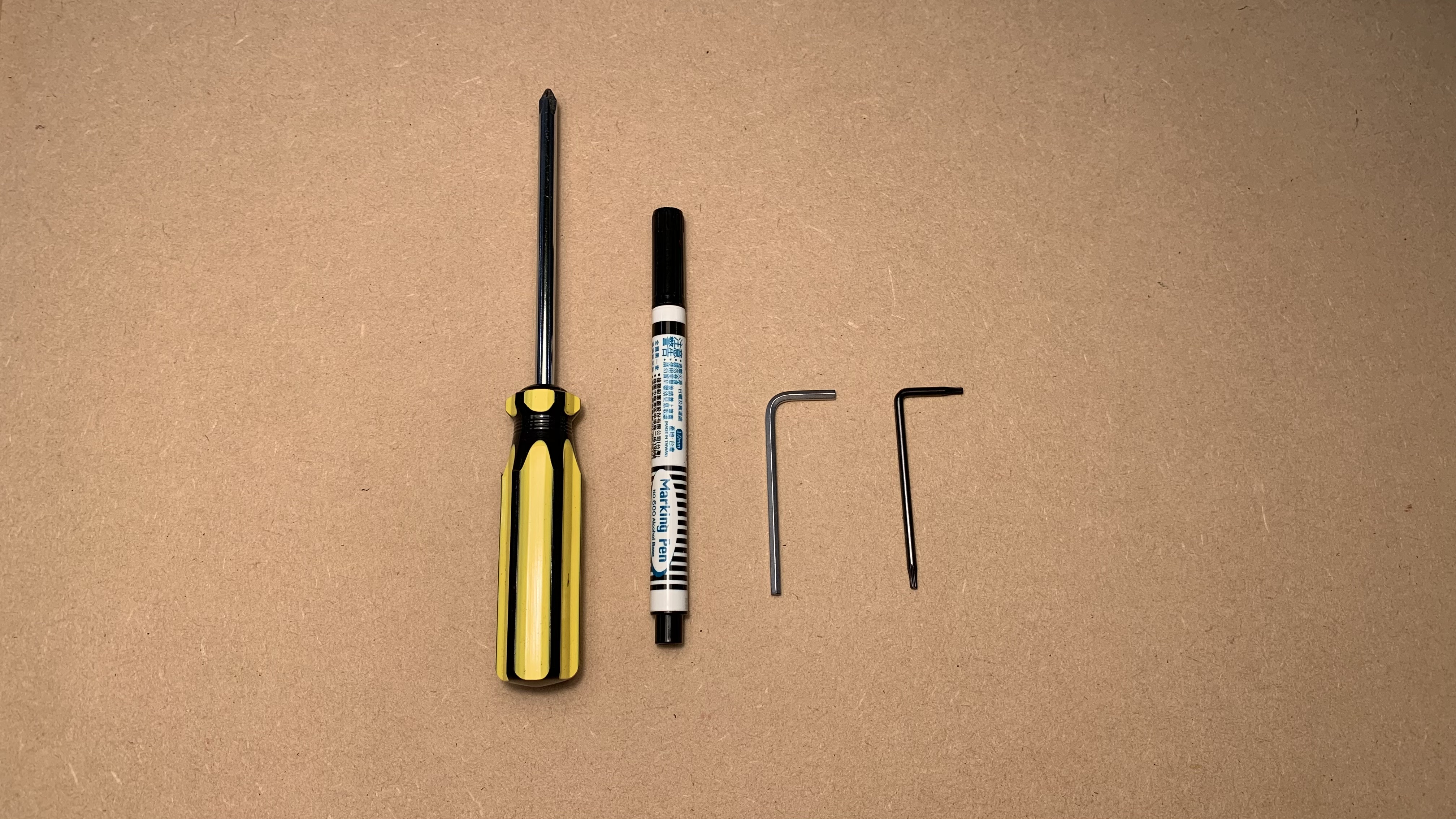

Værktøjer

1	Torx T8 skruetrækker
2	3 mm unbrakonøgle
3	Stjerneskruetrækker
4	Markeringspen

Trin 0 - Download data fra Ador

⚠︎ Hvis din maskine ikke kan starte normalt eller oprette forbindelse til computeren, bedes du kontakte kundeservice for at få dataene.

Opdater firmwaren til version 5.1.17 eller nyere.
Opdater Beam Studio til version 2.3.1 eller nyere.

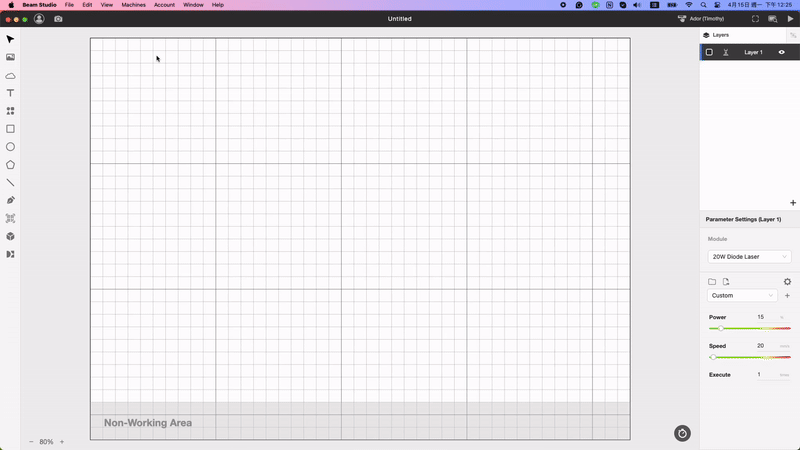

Vælg 'Maskine → Maskinens navn → Kamerakalibrering data → Download data.'

Den downloadede fil vil være i .zip format og navngivet efter din maskines navn.
For eksempel, Ador (Timothy).zip. 下載照片.gif

Trin 1

Sluk for maskinen, fjern strømkablet, og vend maskinen om.

Trin 2

Markér gummifoden og skruen, der er tæt på USB-porten.
Formålet med markeringen er, at denne fods skrue er kortere end de andre, og den skal placeres i samme position.

Trin 3

Fjern disse bundskruer.
(T8-skrue x 6 stk. og 3 mm unbrakonøgle-skrue x 4 stk.)

Trin 4

Vend maskinen om og fjern sideskruerne (T8-skrue x 2 stk.)

Trin 5

Markér skruehullerne på begge sider med en pen.
Formålet er at minde dig om, at de markerede sider skal vende mod arbejdsområdet ved samling.

Trin 6

Skub modulholderen mod blæseren til den stopper.

Trin 7

Løft den øverste ramme med begge hænder, og placer den på tapperne.
(Pas på, at ledningerne ikke kommer i klemme mellem rammerne.)

Eksempel på ramme placeret på tapperne:

Eksempel på løftevideo (Videoen er optaget inde i maskinen):

Trin 8

Fold 3M-skumtapen mod skærmen.

Trin 9

Markér USB-C-kablet.
Grunden er, at USB-C skal tilsluttes i den korrekte retning. Ved at markere det nu, vil du kende den oprindelige retning under samlingen. (Den markerede side skal vende mod arbejdsområdet.)

Trin 10

Tag et billede for at dokumentere alle kablernes oprindelige positioner.
Formålet er at huske kablernes positioner, så du kan tilslutte dem korrekt igen.

Trin 11

Fjern fladkablerne, USB-C-kablet og Wi-Fi-antennen.
Bemærk venligst, at fladkablerne har låseclips. Åbn clipsene for at fjerne fladkablerne.

Placeringer af USB-C & WIFI-antenne:

Alt fjernet:

Trin 12

Løsn disse stjerneskruer for at fjerne RK-kortet.

Trin 13

Indsæt fladkablerne i det nye RK-kort.
Bemærk, at clipsene på kortet skal åbnes, før kablerne kan indsættes.

Trin 14

Skru skruerne i igen for at fastgøre det nye RK-kort.

Trin 15

Tilslut USB-C-kablet og WIFI-antennen.
Bemærk, at USB-C-stikket skal vende i samme retning som vist på billedet i Trin 10.

Trin 16

Sæt 3M-skumtapen tilbage på plads.

Trin 17

Genplacer den øverste ramme.
Bemærk, at de markerede skruehuller skal vende mod arbejdsområdet.

Gendannelse af rammen:

Trin 18

Tænd for maskinen og test berøringsfunktionen.
(Pas på ikke at trykke på "Kontrol")

Hvis skærmen ikke viser noget, skal du gentilslutte fladkablerne. (Trin 7 - Trin 17)

Hvis den kan tændes normalt, men berøringen ikke virker, skal du kontrollere USB-C-stikkets retning. (Trin 7 & Trin 15)

Trin 19

Skru sideskruerne i.

Trin 20

Sluk for maskinen og vend den om. Skru alle skruerne i bunden.
Bemærk, at den markerede fod og skrue skal placeres tæt på USB-portene.

Anbefaling:
Det er bedst ikke at stramme skruerne helt i første omgang, da nogle skruer kan være fejljusterede og svære at få i. Det anbefales derfor at stramme alle skruerne, efter de alle er sat i.

Trin 21

Vend maskinen om. Bevæg modulsædet for at se, om det kan flyttes frit.

Hvis sædet kan flyttes uden problemer, er udskiftningen gennemført med succes.

Hvis sædet sidder fast eller ikke kan skubbes helt hen mod blæseren, skal du fortsætte til Trin 22.

Trin 22

Prøv at løsne skruen på gummifoden tæt på USB-portene og forsøg derefter at flytte modulholderen igen.

Trin 23 - Start maskinen og upload dataene

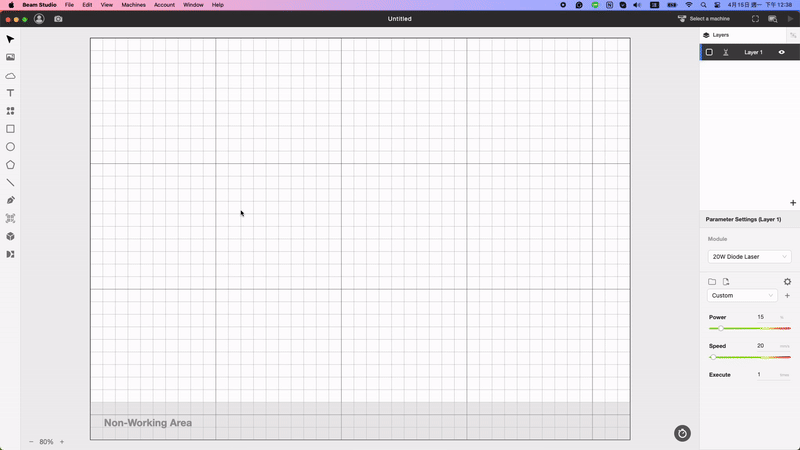

Kør Beam Studio version 2.3.1 eller nyere og vælg 'Maskine → Maskinens navn → Kamerakalibrering data → Upload data → Vælg filen downloadet i Trin 0." 上傳照片.gif

Trin 24 - Kalibrer kameraet

Venligst kalibrer kameraet igen for at få den korrekte forhåndsvisning.
