Ador - Udskiftning af dæksel

Værktøjer

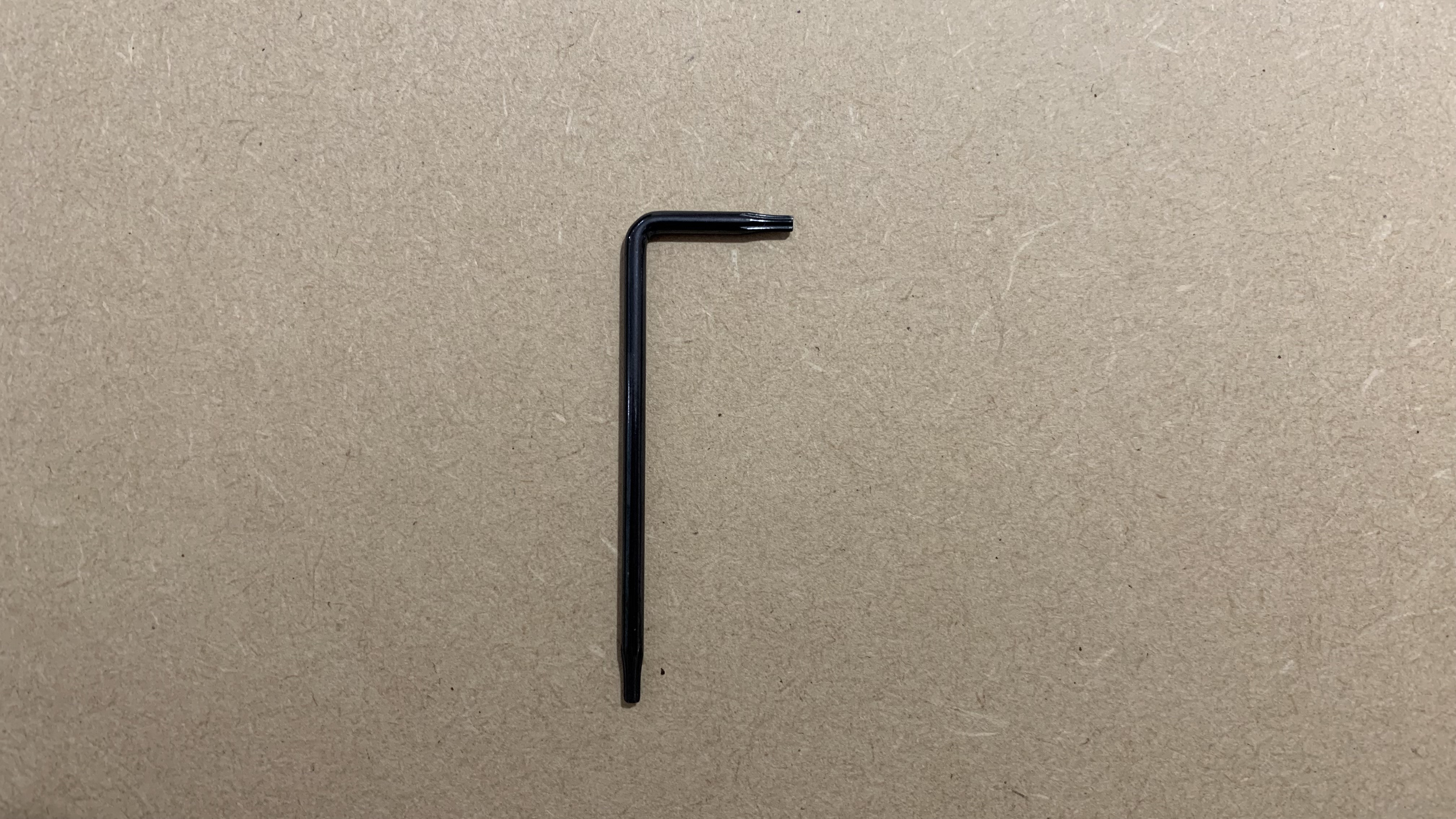

1. Torx T8-skruetrækker

Trin 1

Sluk for maskinen, og fjern strømkablet.

Trin 2

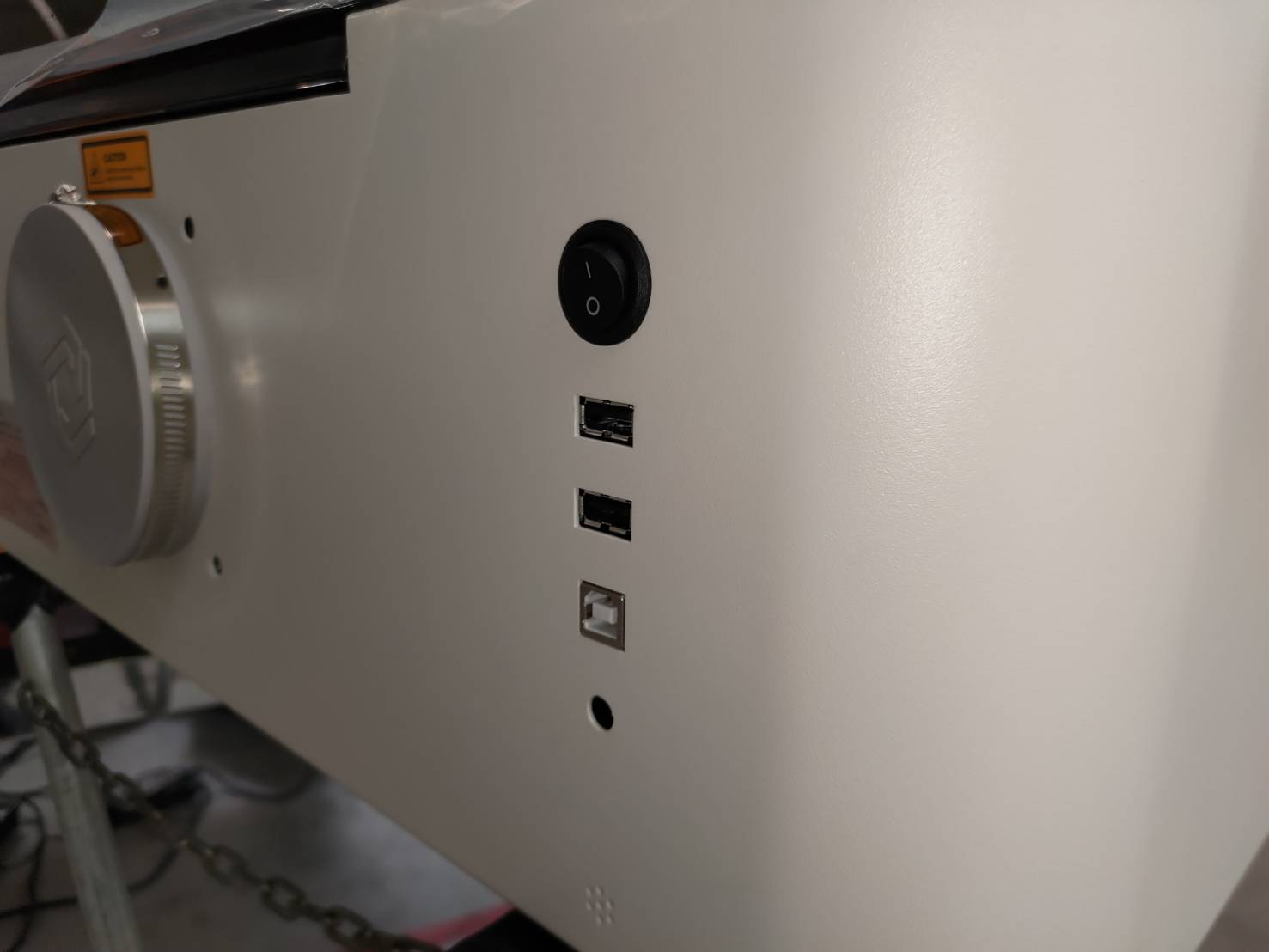

Brug en T8-skruetrækker til at fjerne de 8 skruer på bagsiden af chassiset for at løsne metalpladen og lågen (metalpladen og lågen er forbundet).

Trin 3

Skub først metalpladen og lågen lidt fremad eller tilbage for at skabe plads til hænderne, som vist i videoen.

Trin 4

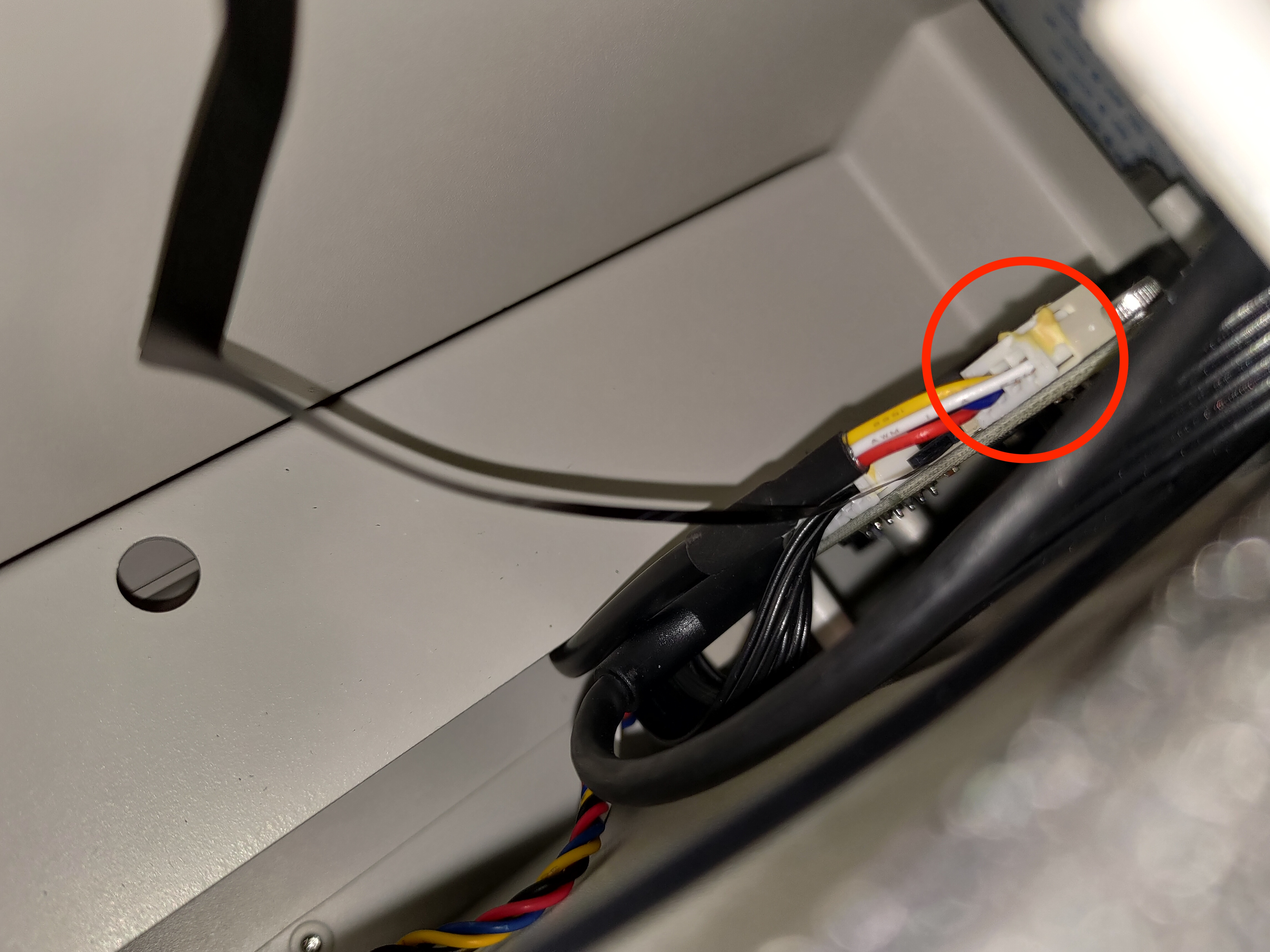

Fjern motorkablet som vist på billedet.
(Dette gør det lettere at fjerne kamerakablet)

Trin 5

Fjern kamerakablet ved først at åbne klemmen og derefter trække kamerakablet ud.

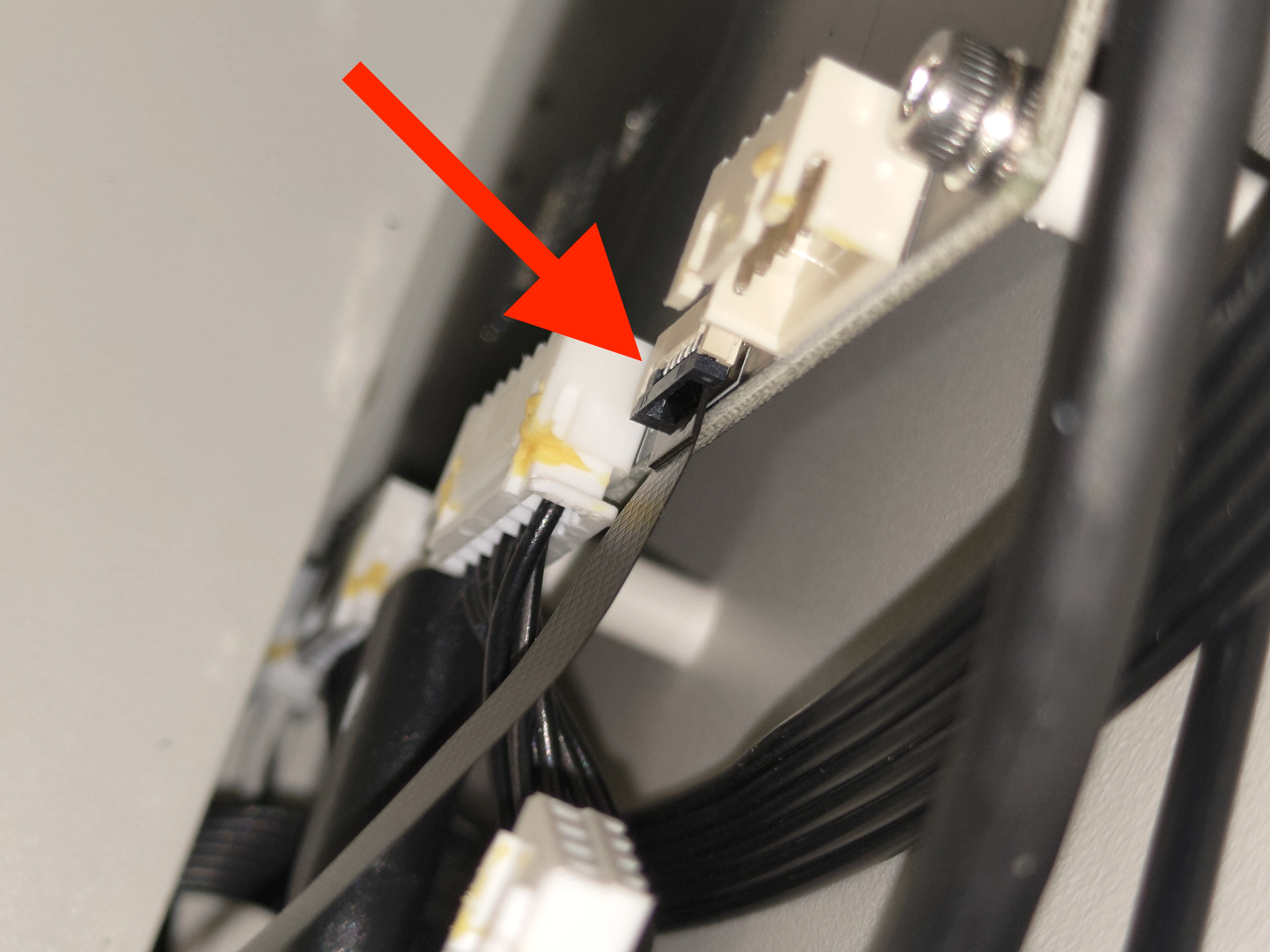

Klemme lukket

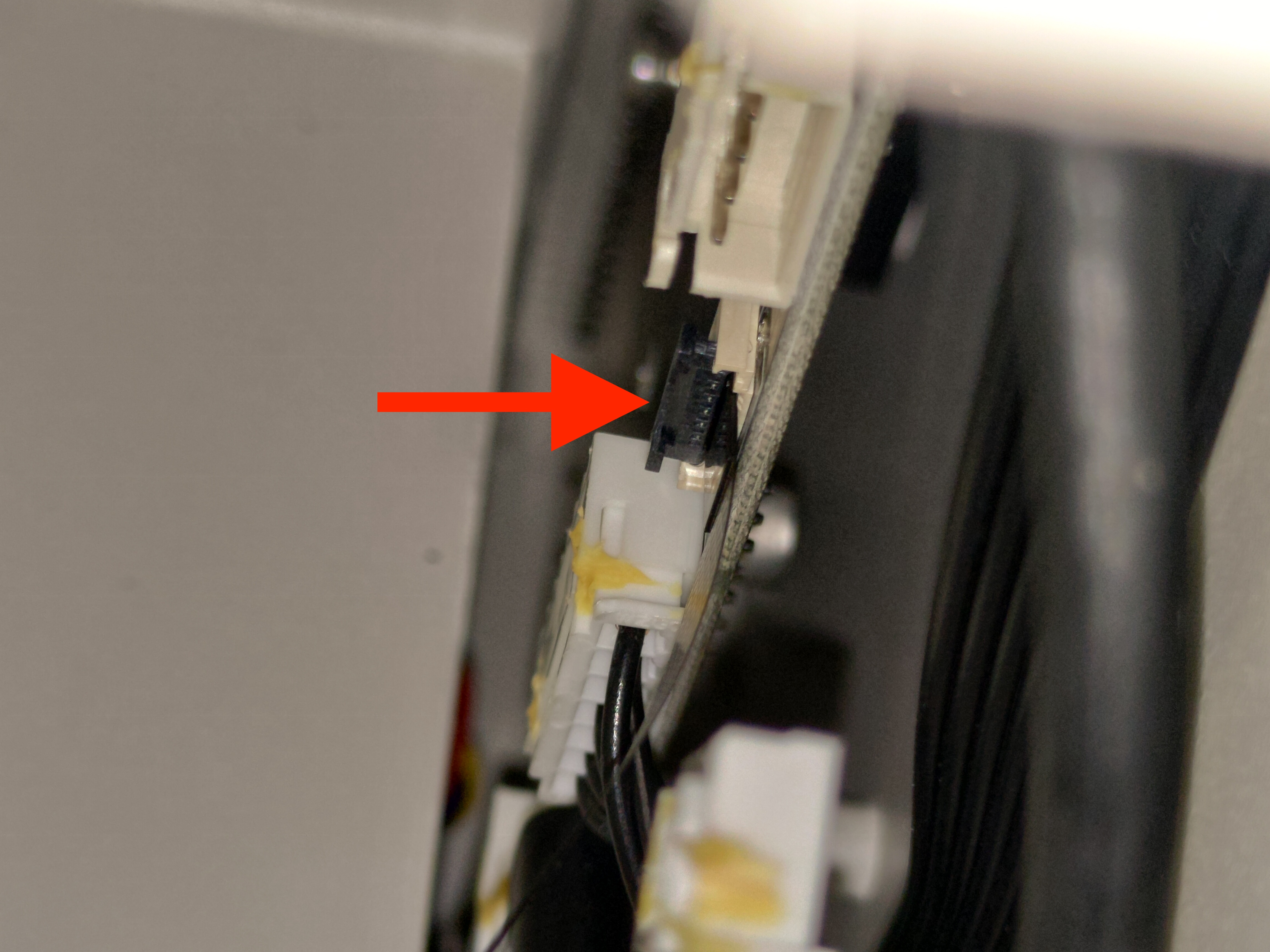

Klemme åben

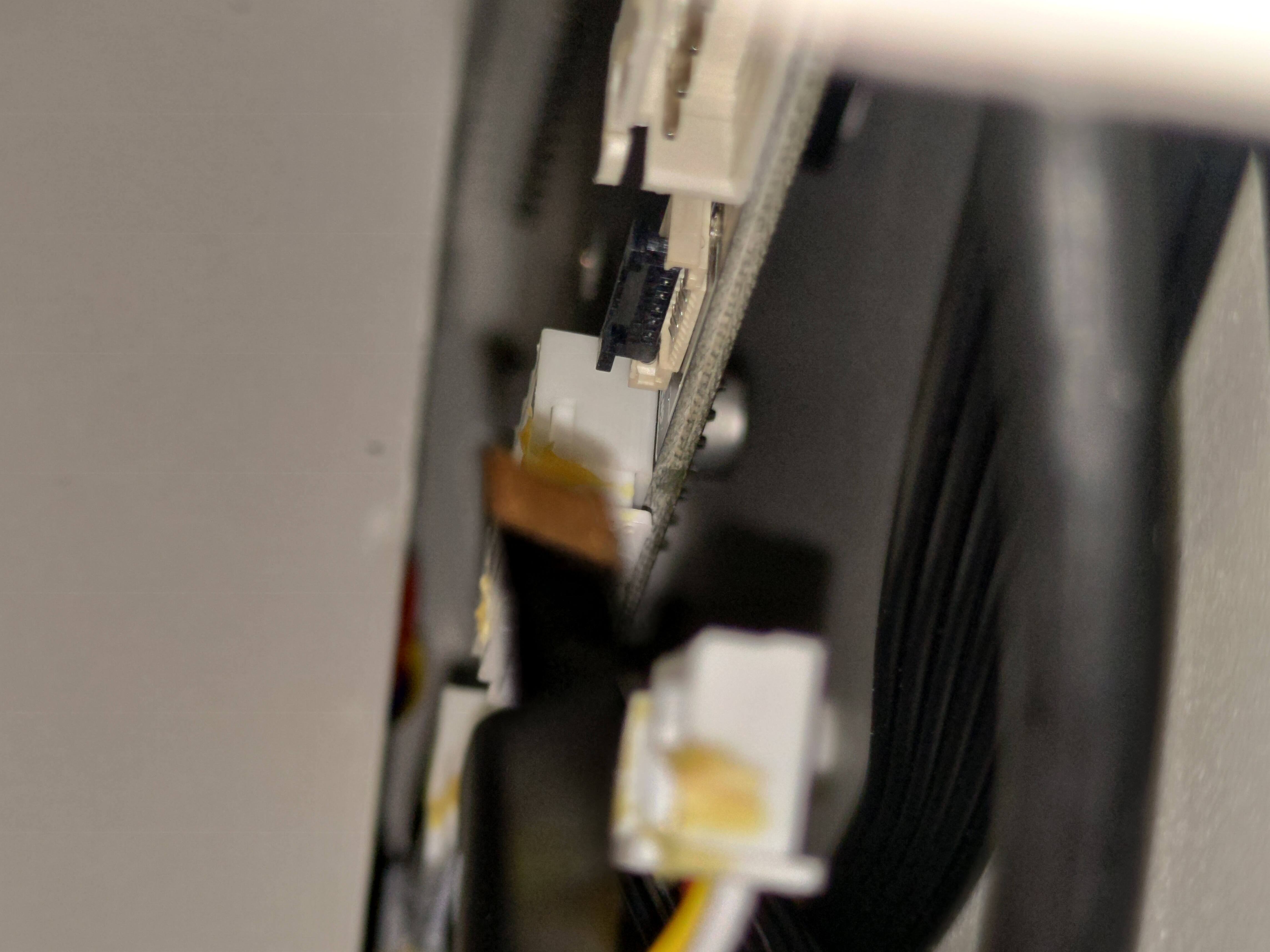

Kamerakablet trukket ud

Trin 6

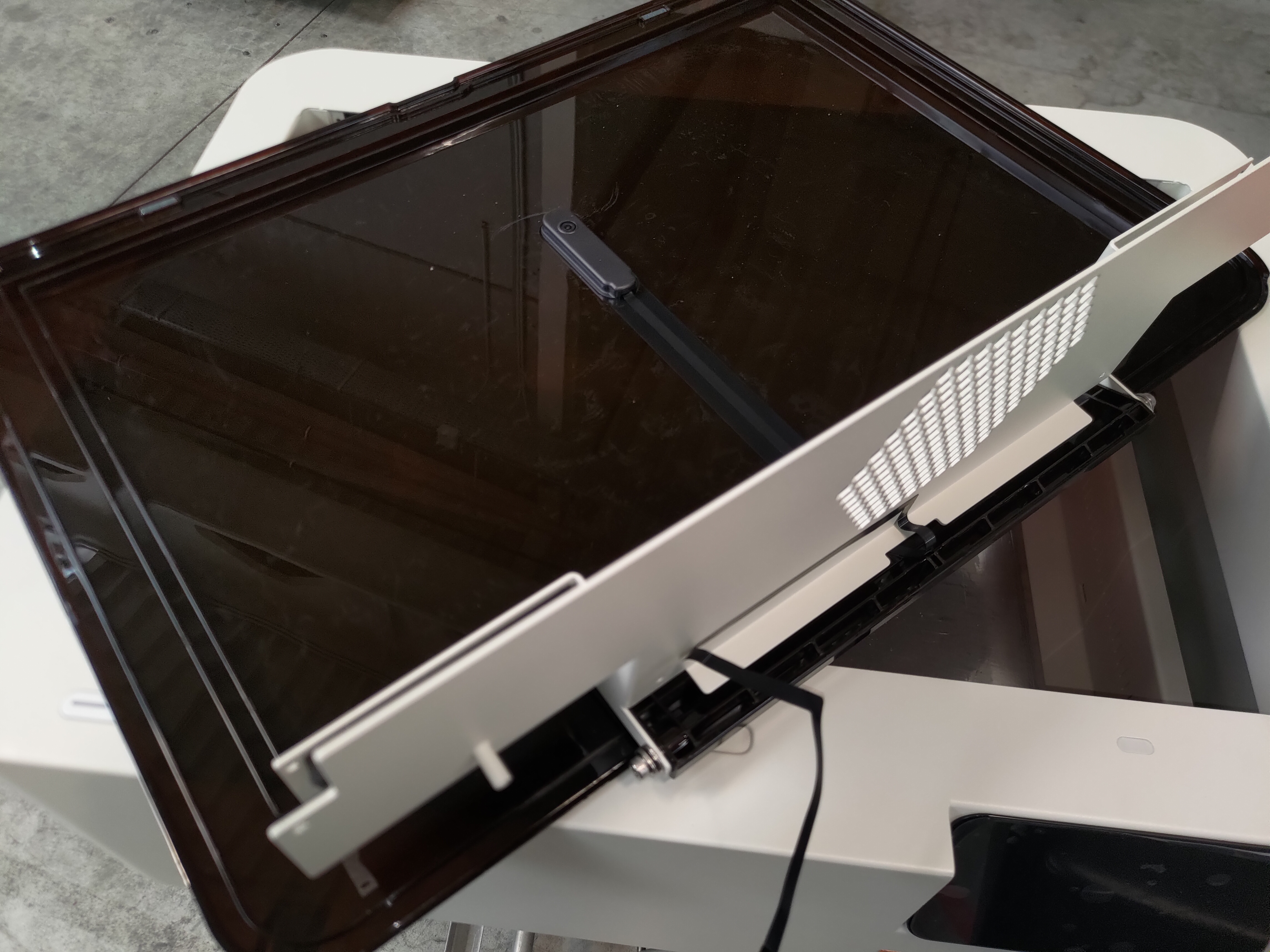

Lågen og metalpladen kan nu fjernes helt.

Trin 7

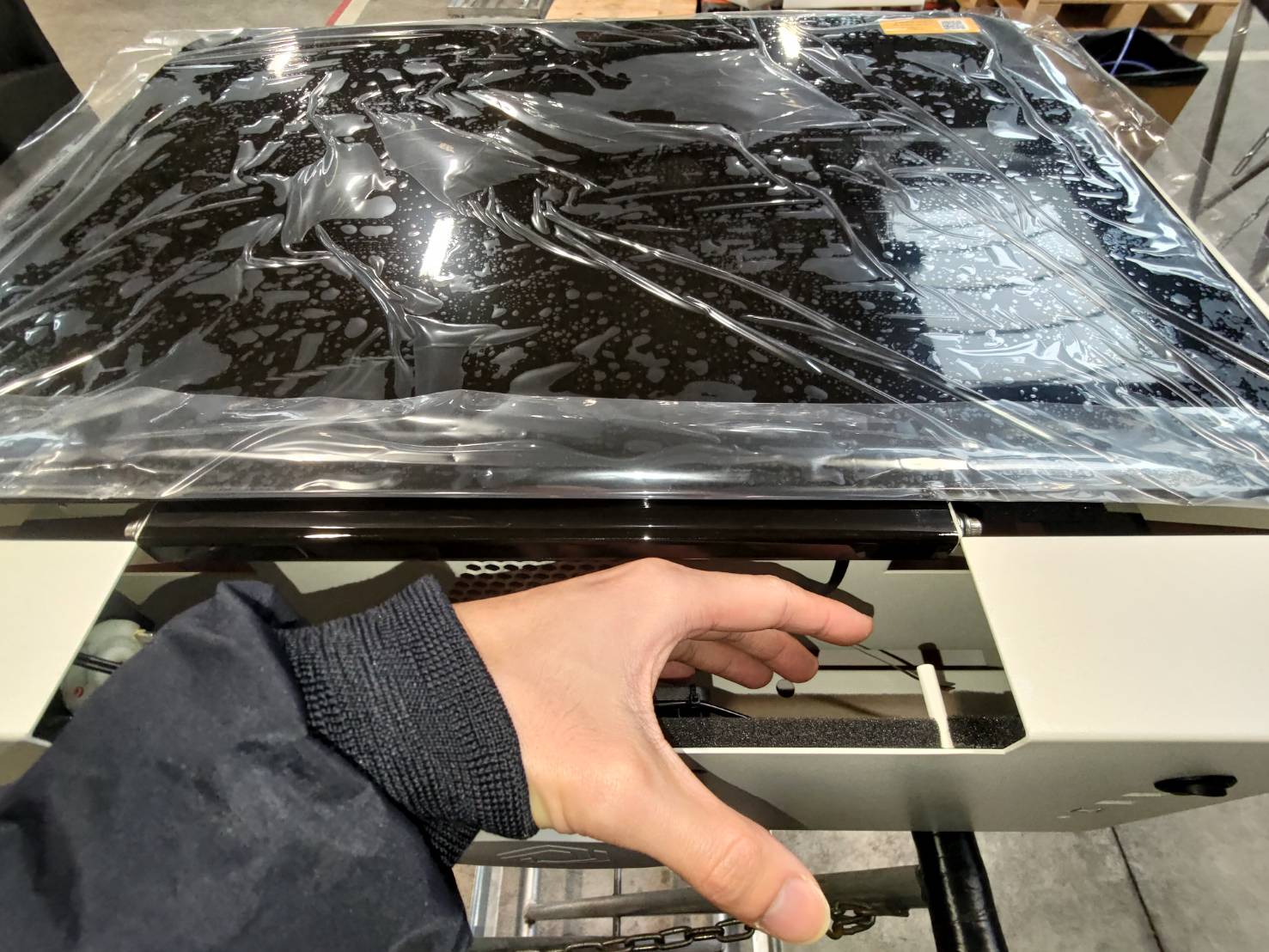

Placer det nye dæksel på maskinen, så der er plads til at føre hånden ind i maskinen.

Trin 8

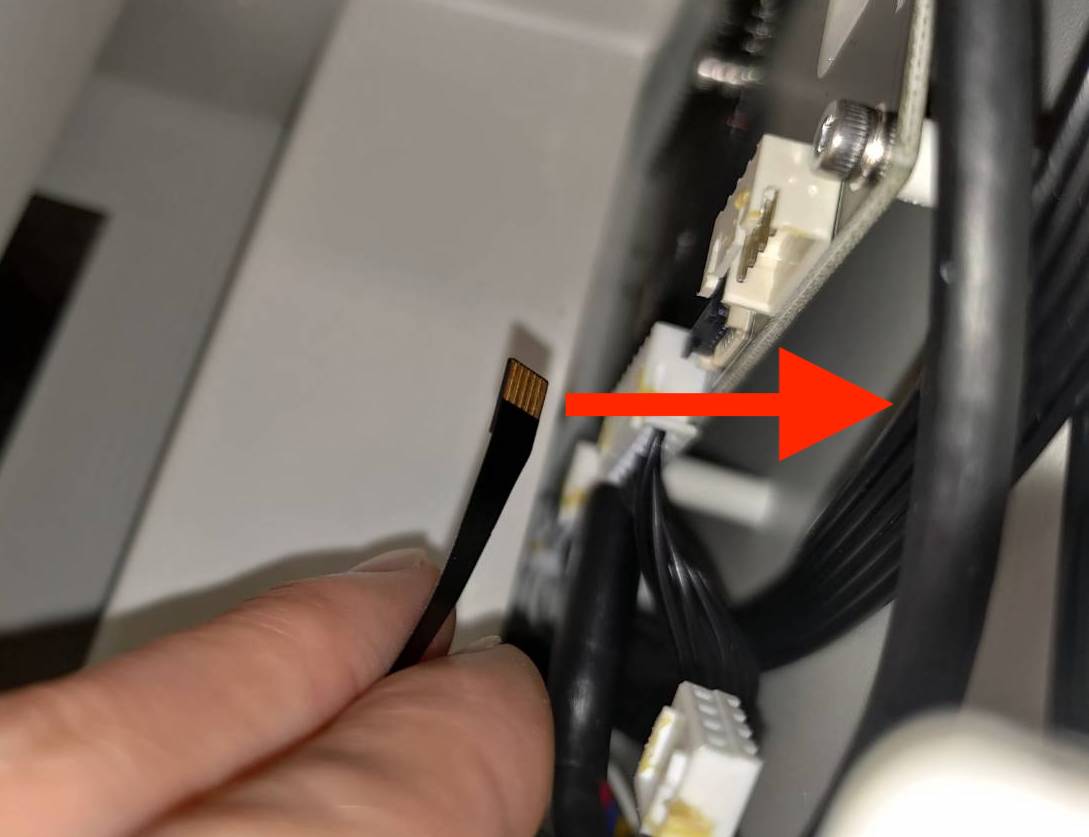

Sæt kamerakablet tilbage i printkortet, og sørg for at lukke klemmen.
Bemærk, at kablets metalside skal vende mod hovedkortet eller mod dig.

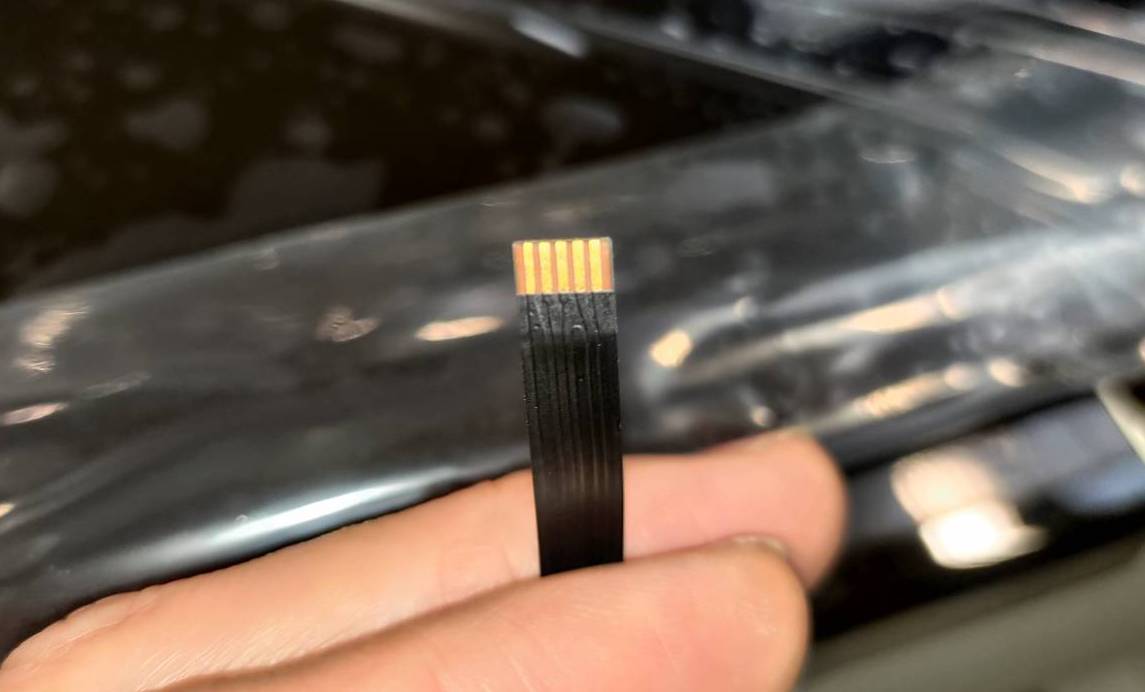

Kablets metalside

Metalsiden skal vende mod kortet eller mod dig

Indsæt kablet

Luk klemmen

Trin 9

Tilslut motorkablet.

Trin 10

Skub dækslet og metalpladen mod ventilatoren til anslag, og fastgør de 8 skruer.

Trin 11

Hvis ovenstående trin er udført, er udskiftningen gennemført med succes.

Da kameraet er blevet udskiftet under processen, skal du udføre en kamerakalibrering, før du bruger maskinen igen.
Se venligst siden: Kamerakalibrering
