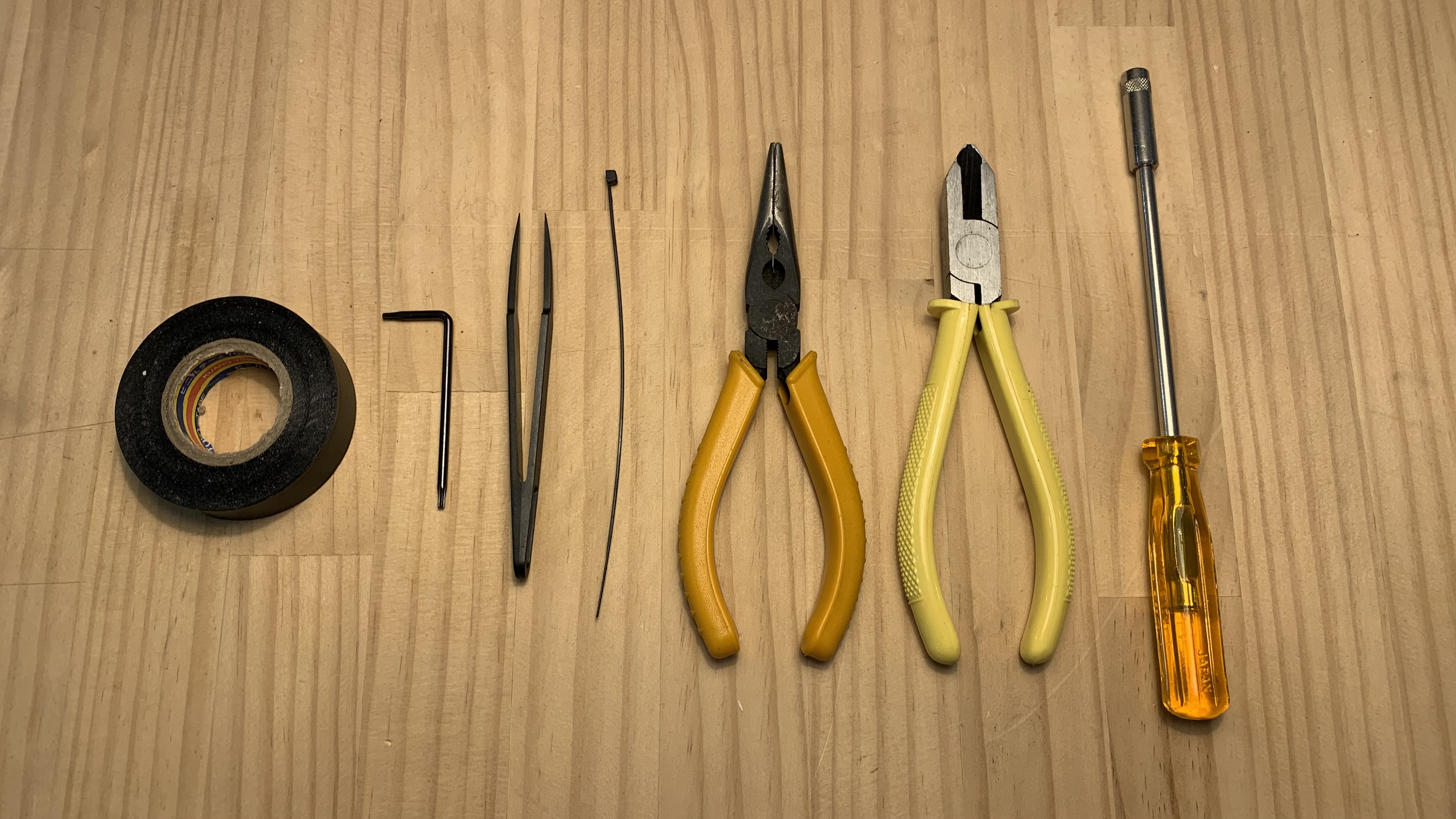

Værktøjer:
- Torx T8-skruetrækker
- 5,5 mm topnøgle
- Skævbider eller bidetang
- Fladtang
- Kabelbindere eller tape
- Pincet
Trin 1
Sluk for maskinen, og tag stikket ud af stikkontakten.
Trin 2
Løsn disse skruer på pladen. T8 skrue x 8 stk. (Pladen og dørdækslet er forbundet.)
Trin 3
Skub pladen og dørdækslet lidt fremad.
Stin 4
Fjern motorkablet. Det vil gøre det lettere at fjerne kamerakablet bagefter.
Trin 5
Fjern kamerakablet.
Bemærk, at kablet er fastgjort med en clips. Åbn clipsen for at fjerne kamerakablet.
(En pincet kan være nyttig i dette trin)
Clips lukket:
Clips åbnet:
Træk kablet ud:
Trin 6
Fjern pladen og dørdækslet.
Trin 7

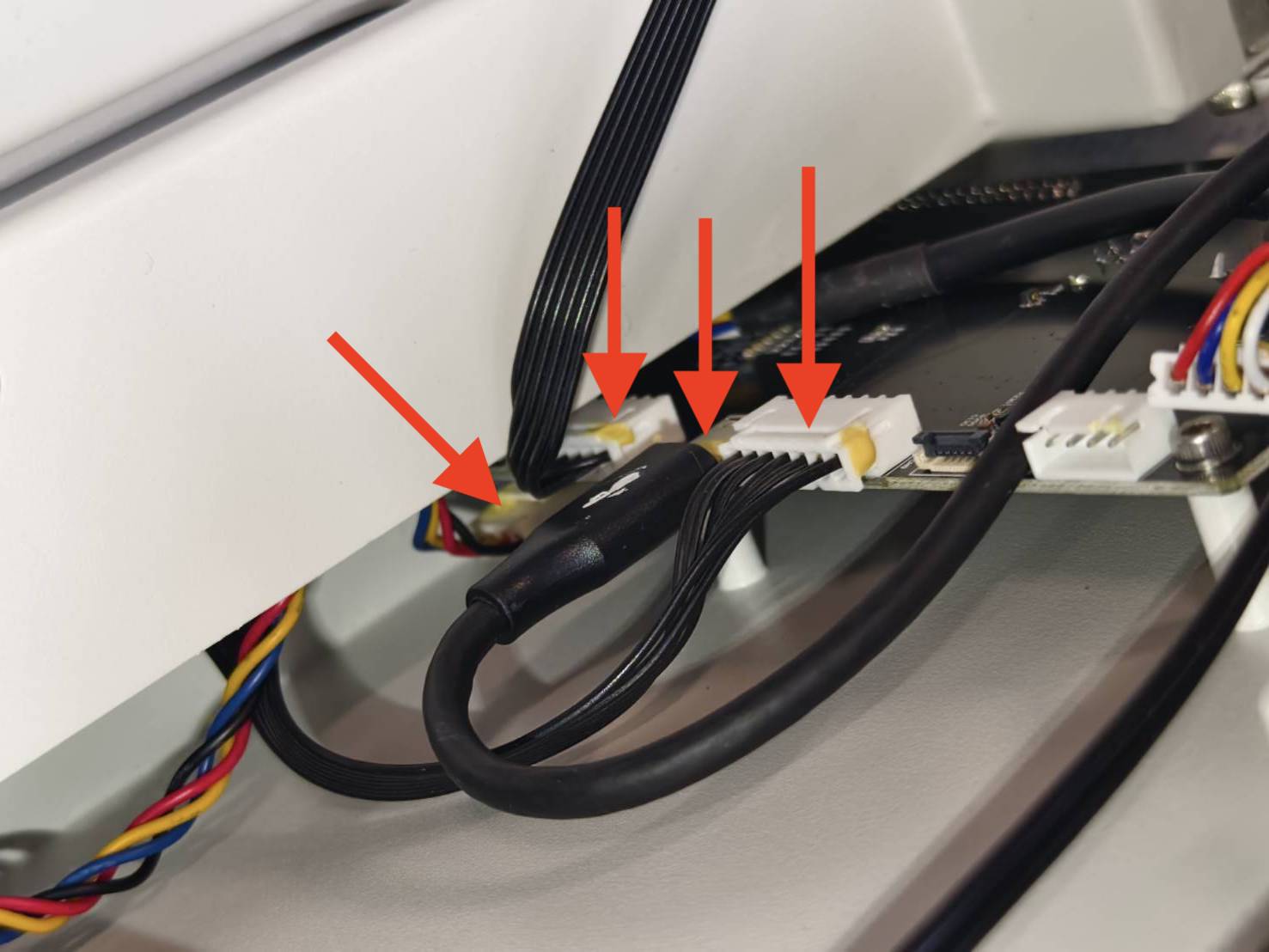

Fjern de fire andre kabler, men lad 2-pins kablet i bunden forblive tilsluttet.
(En pincet kan være nyttig i dette trin)
Trin 8

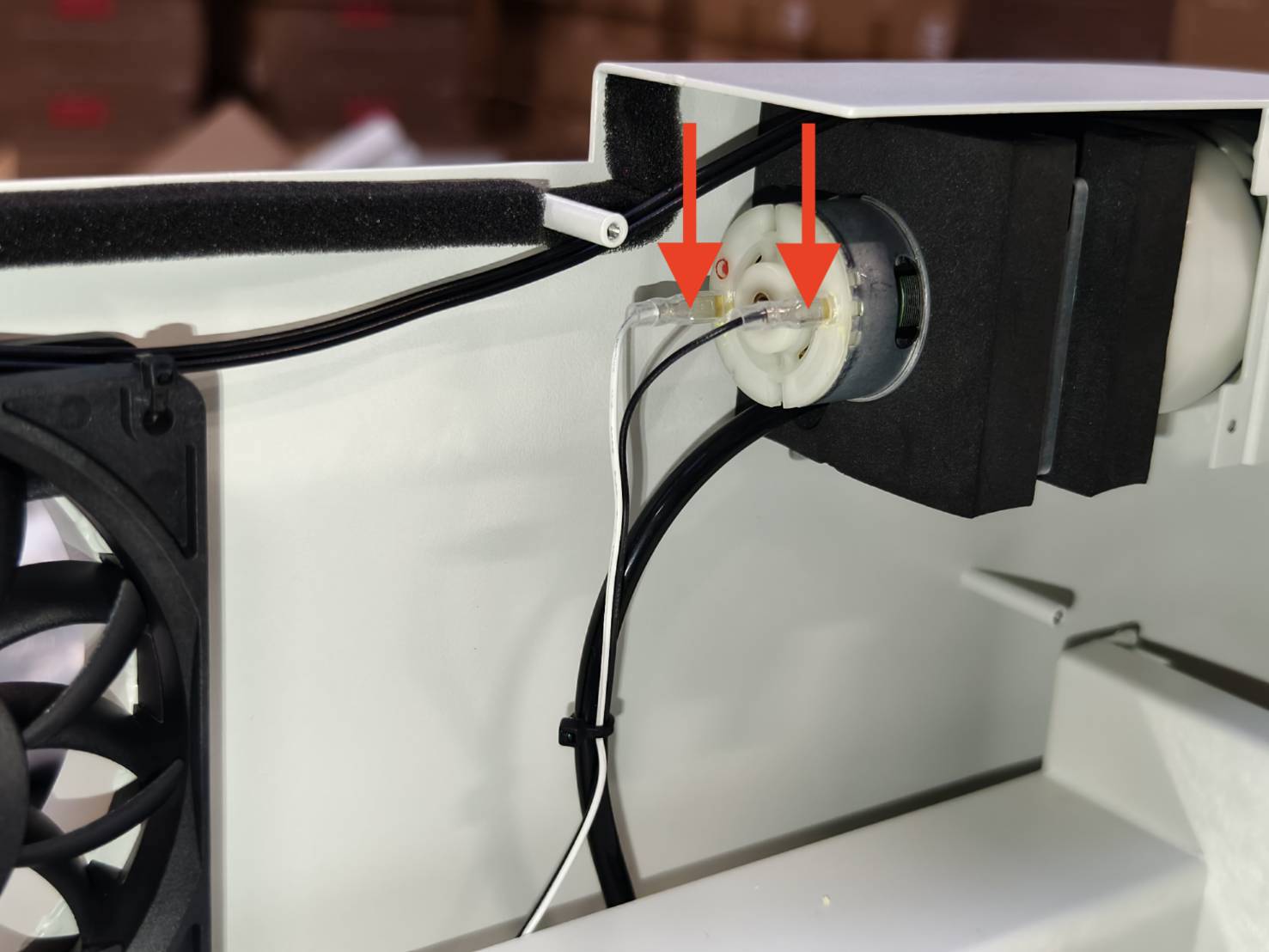

Afmonter ledningerne, der er forbundet til luftpumpen.
⚠︎ Bemærk:
Efter frakobling af ledningerne,
- hvis du kun udskifter luftpumpen eller både luftpumpen og kablet, skal du fortsætte til Trin 9.
- Hvis du kun udskifter pumpekablet, skal du gå til Trin 19.
Trin 9
(Fortsæt kun dette trin, når du udskifter en luftpumpe.)

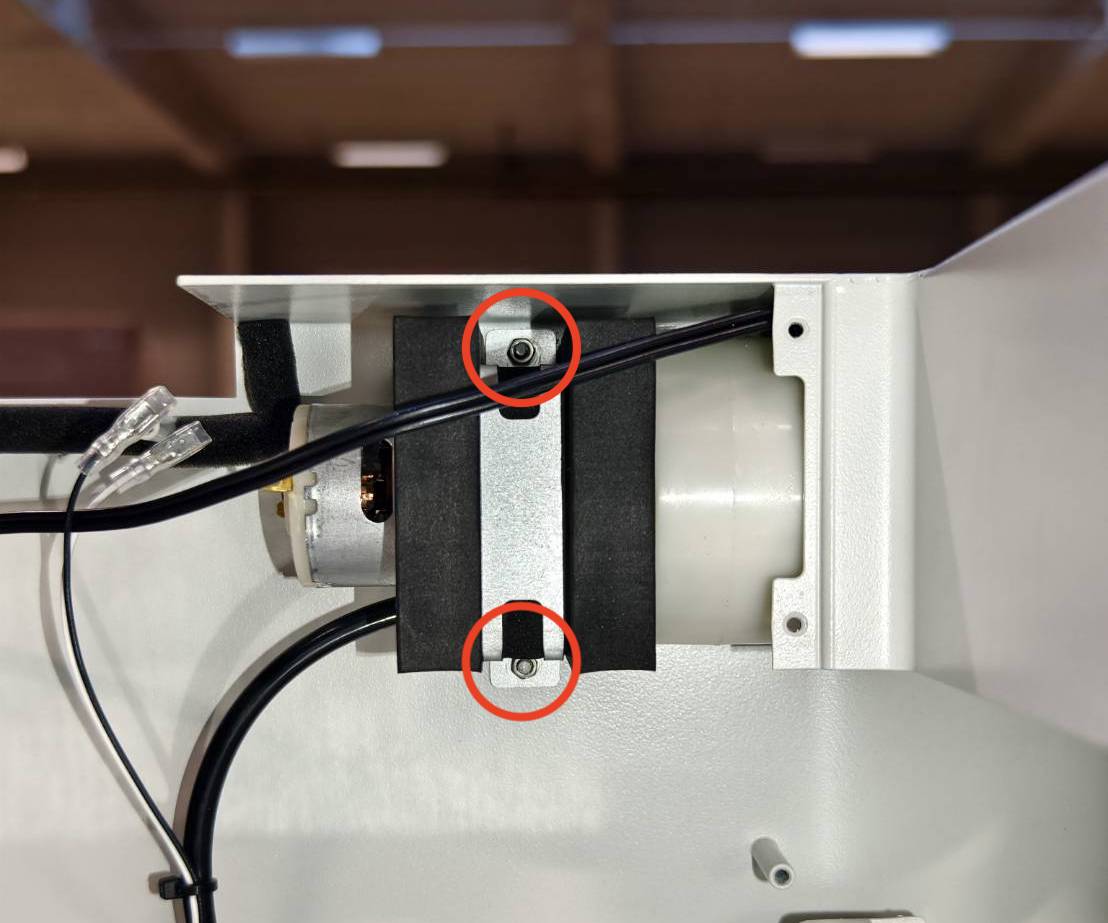

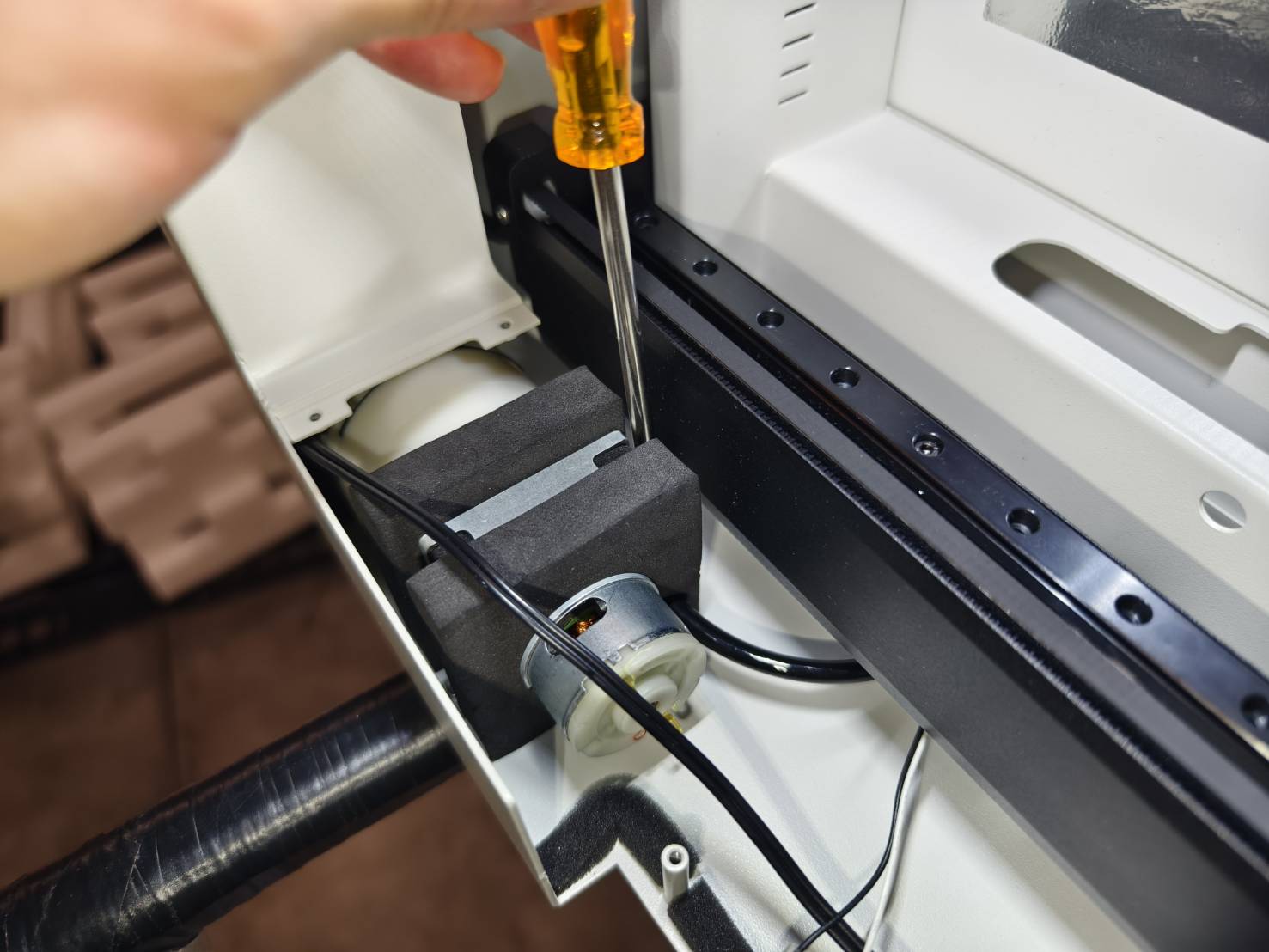

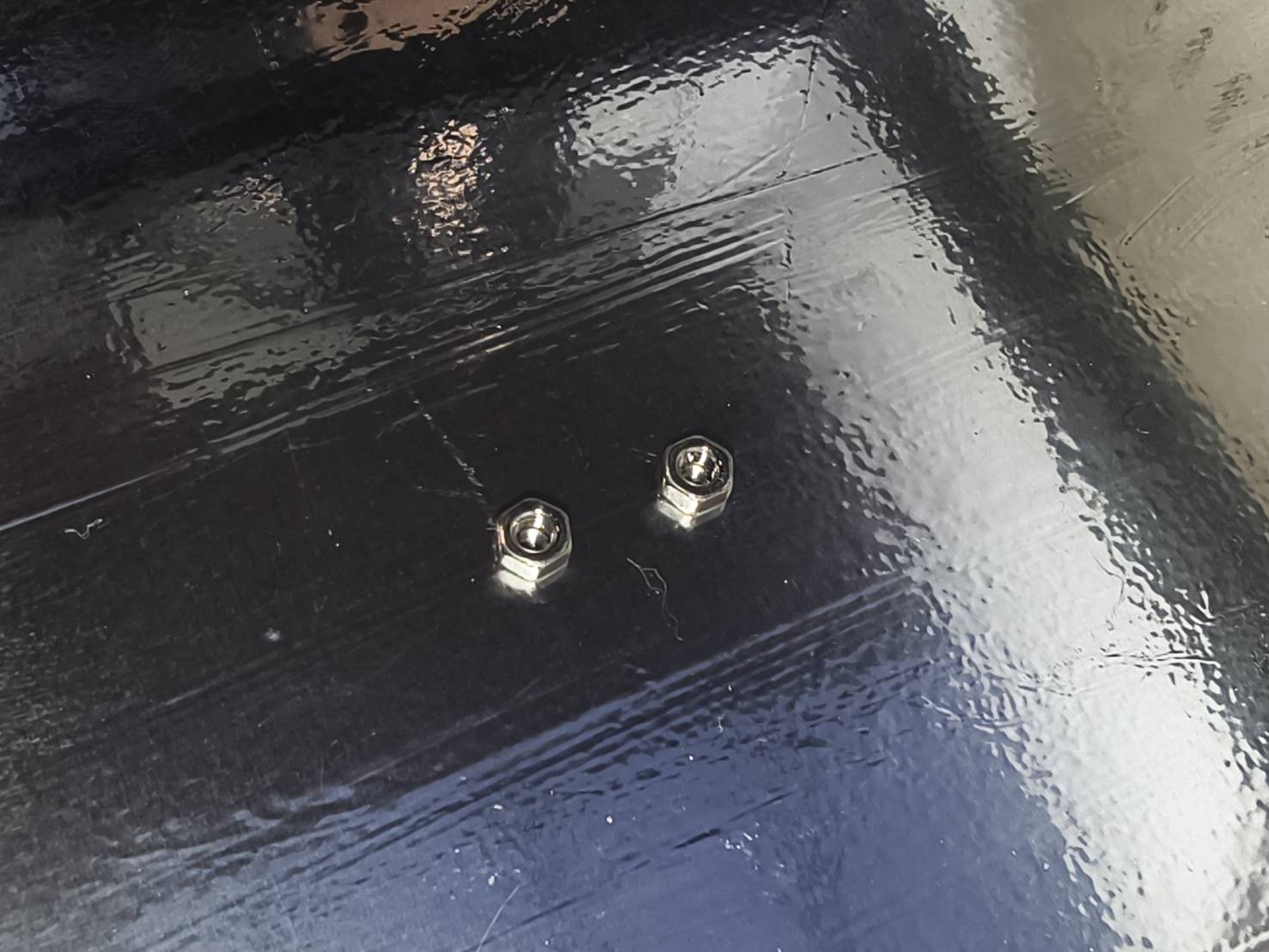

Fjern møtrikkerne med en 5,5 mm topnøgle. Opbevar møtrikkerne sikkert, og læg dem ikke i maskinen, da maskinen i de næste trin vil blive placeret i opretstående position.
Trin 10

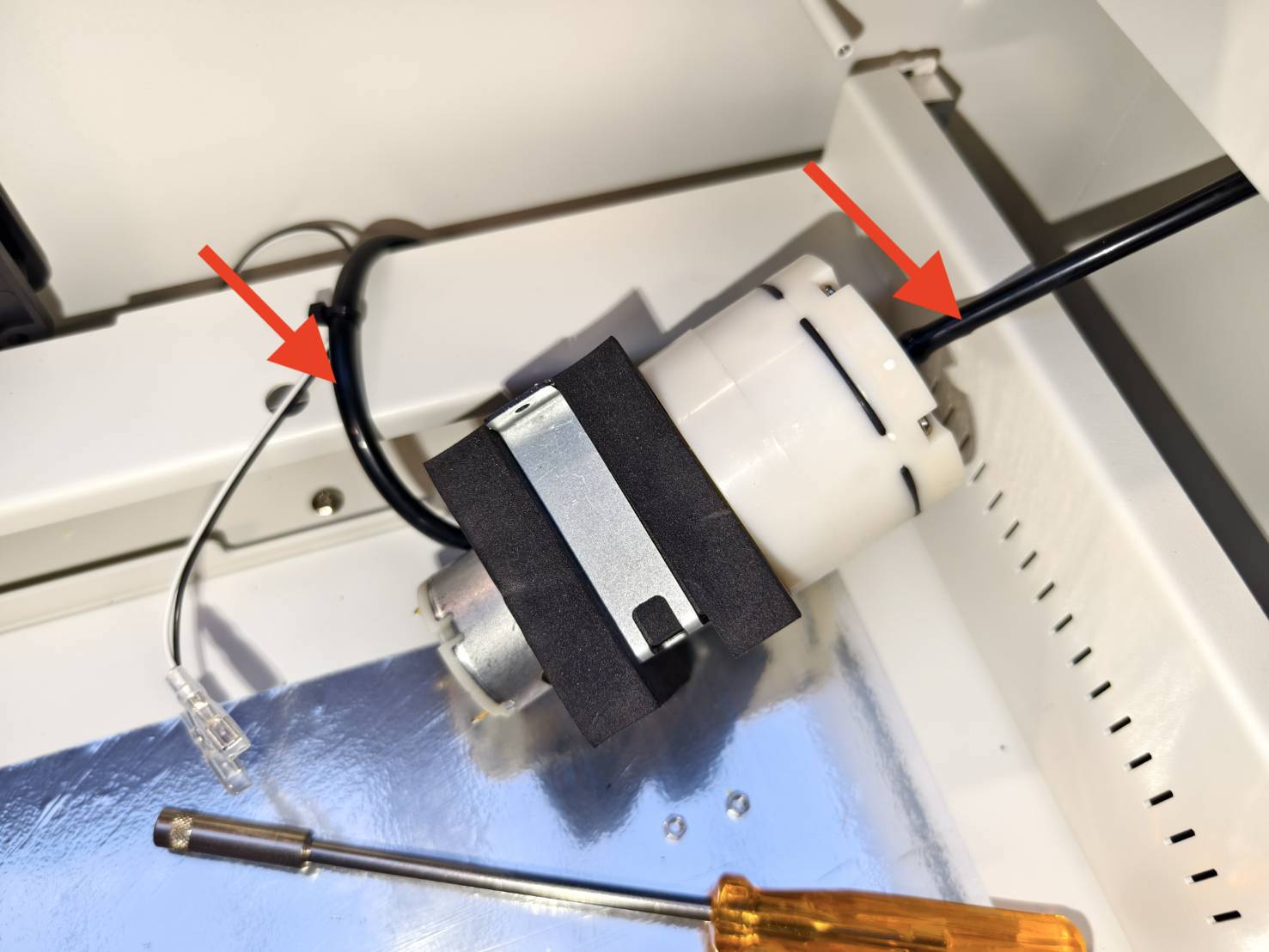

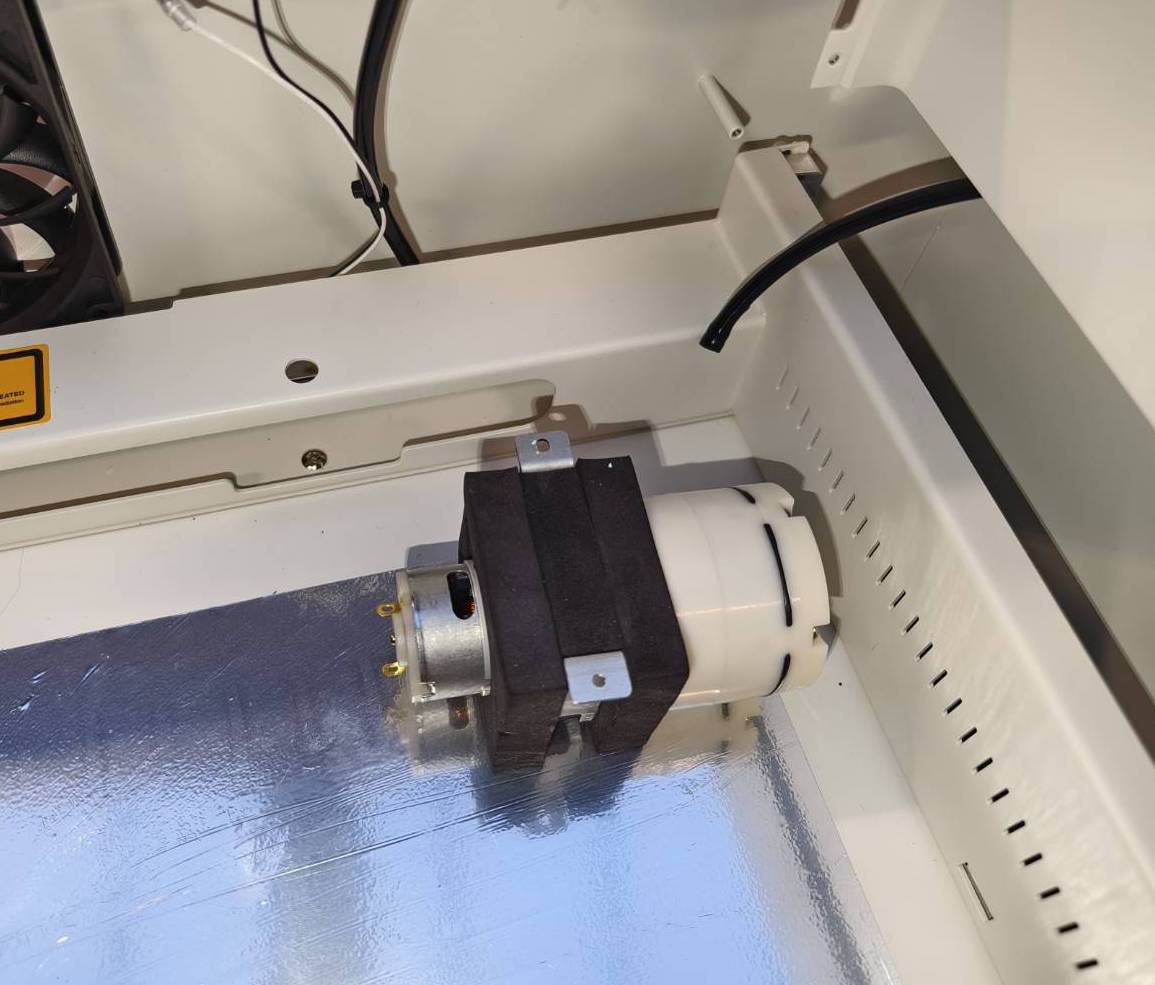

Luftpumpen kan nu afmonteres med luftslangerne stadig tilsluttet.
Trin 11
Frakobl disse luftslanger ved at trække dem af luftpumpen.
Trin 12

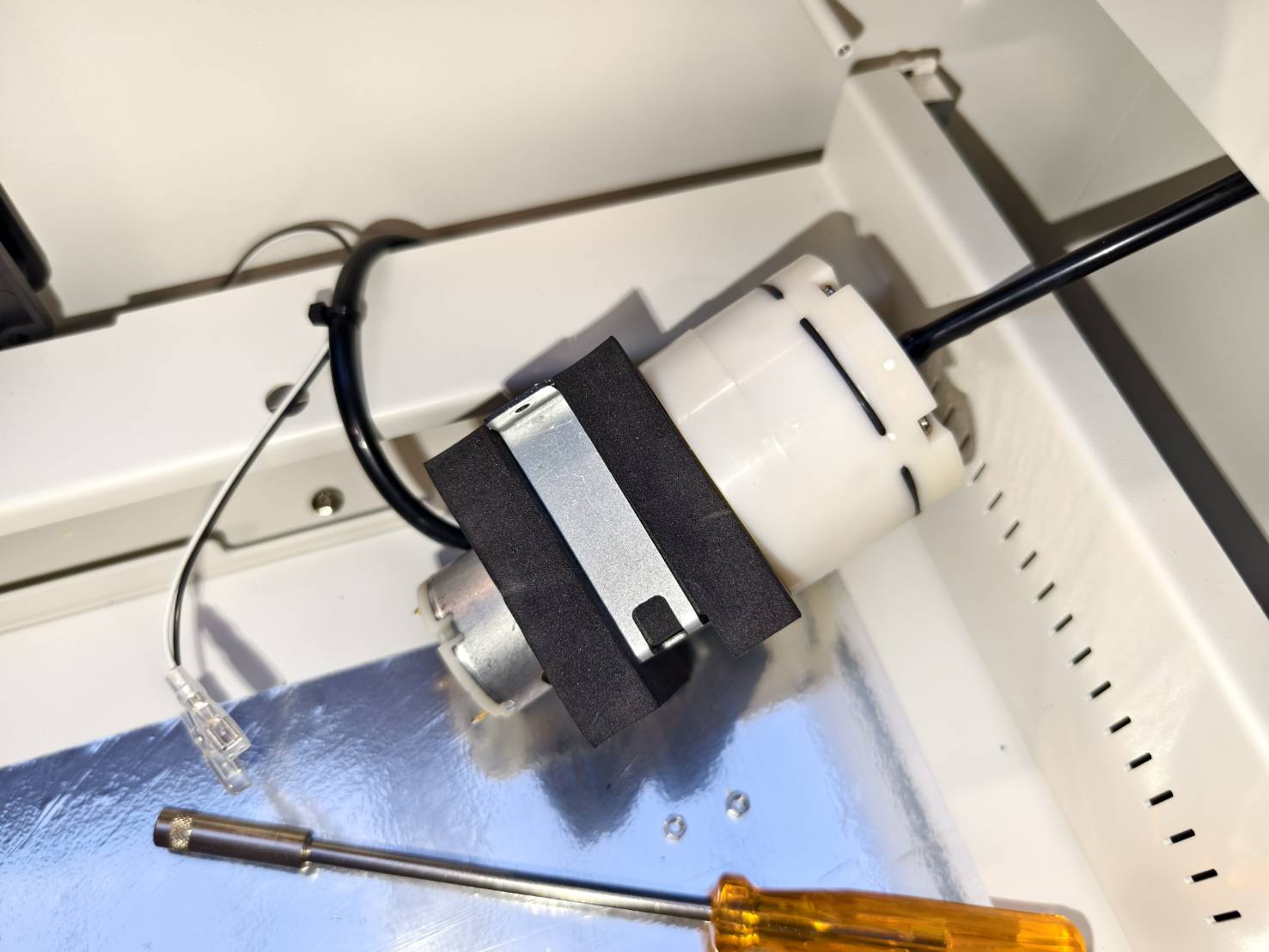

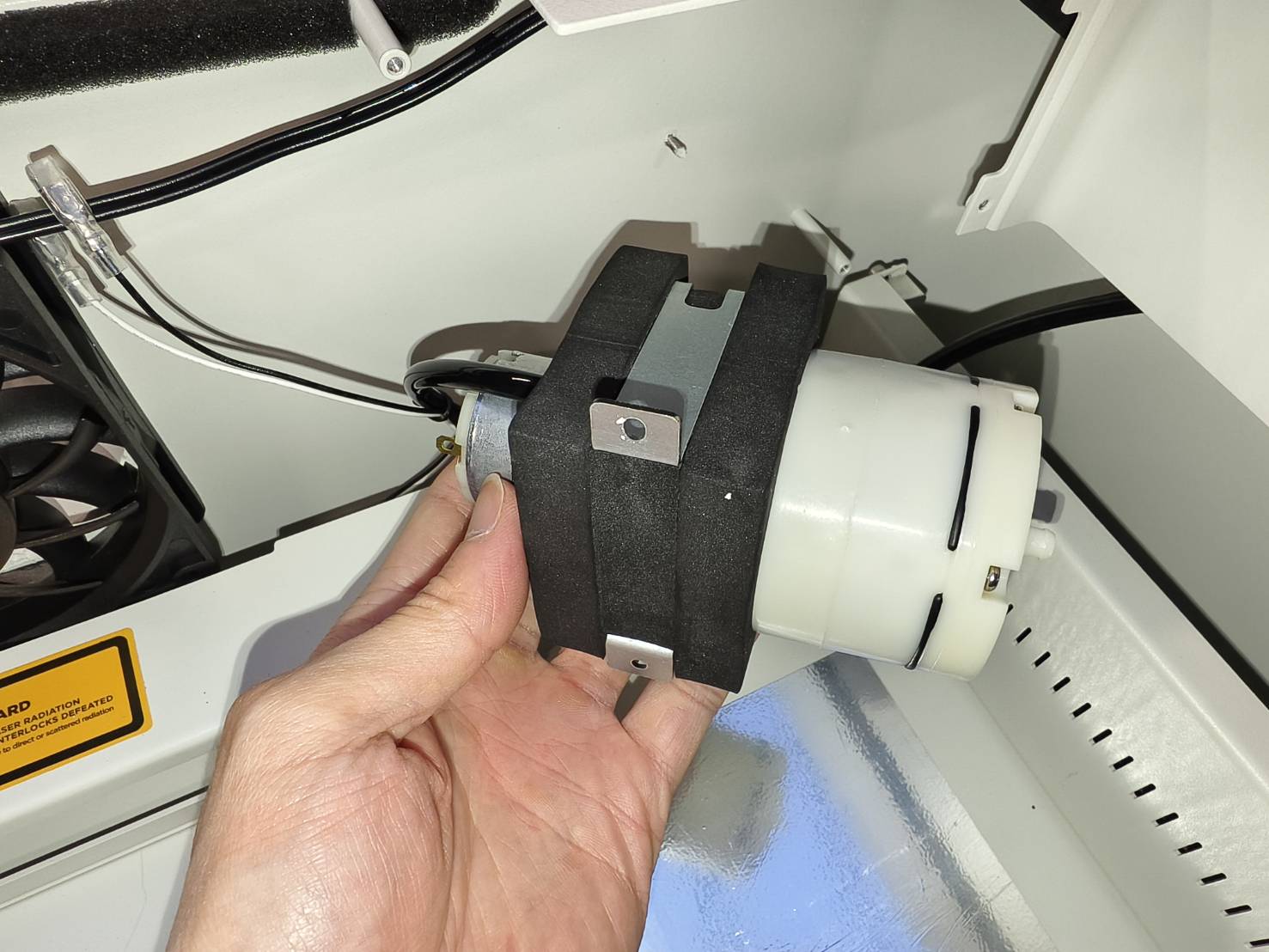

Løsn luftpumpen fra skummet og metalbeslaget.

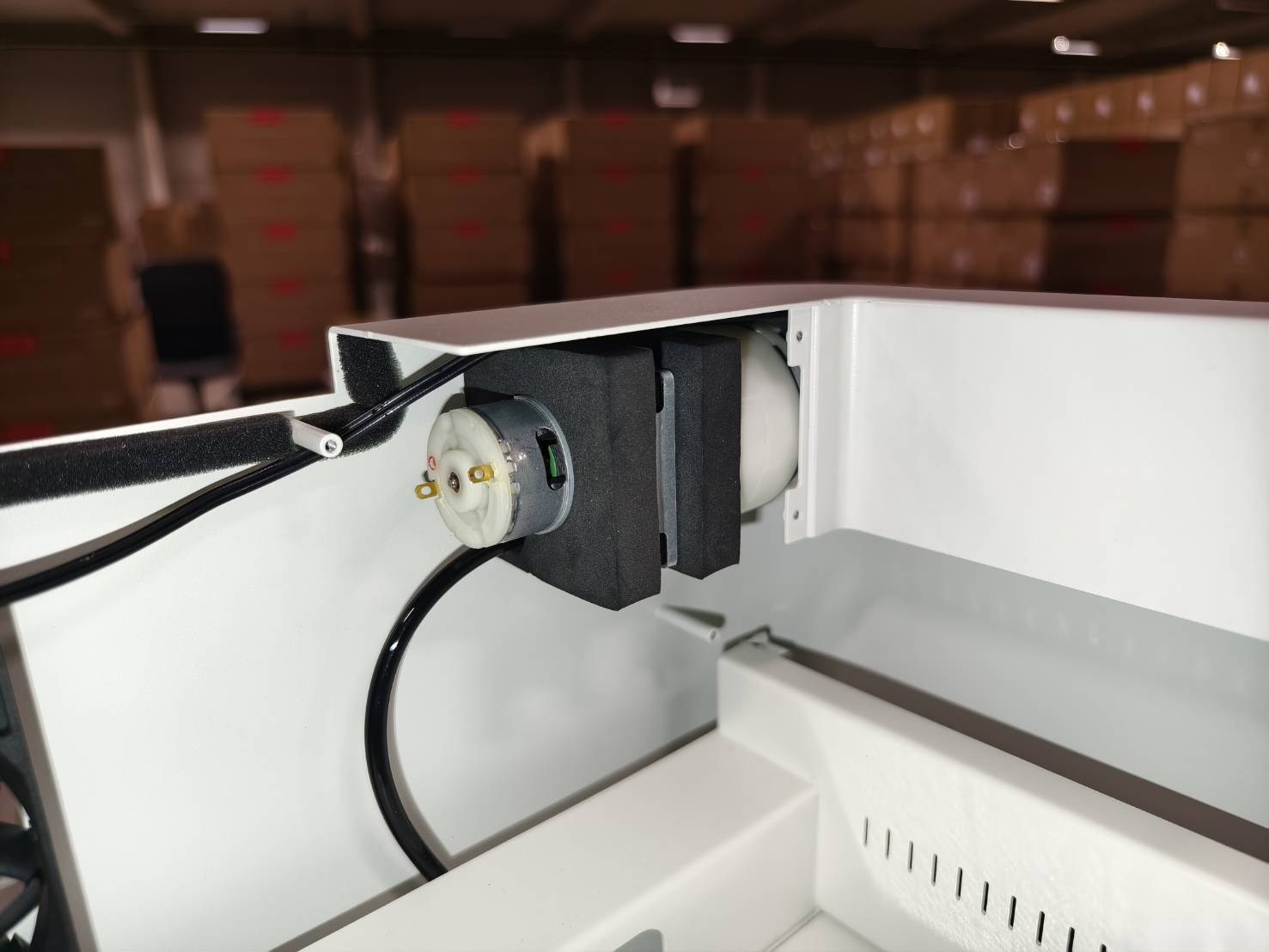

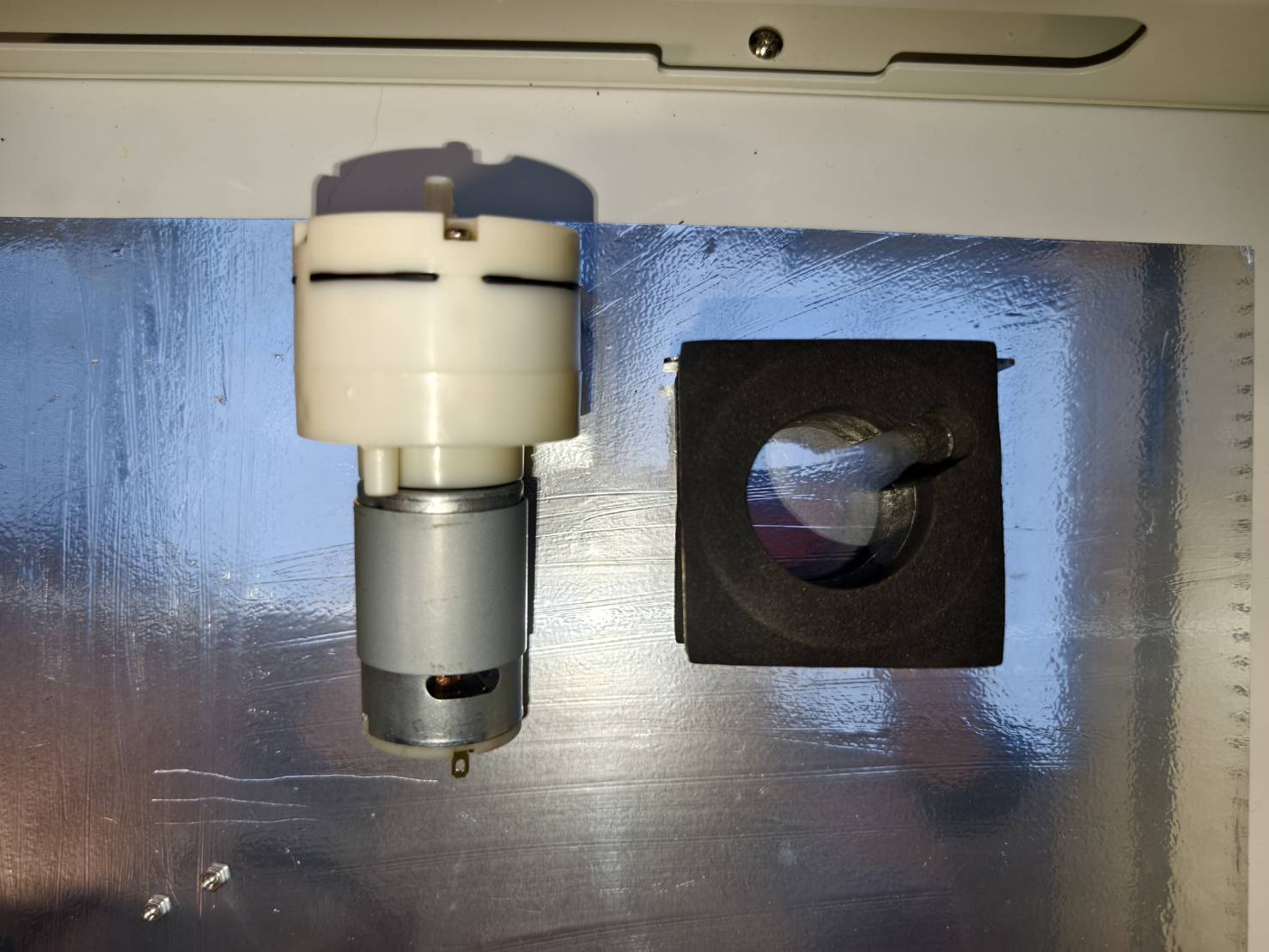

Luftpumpen vil derefter være helt fjernet fra maskinen.
Trin 13

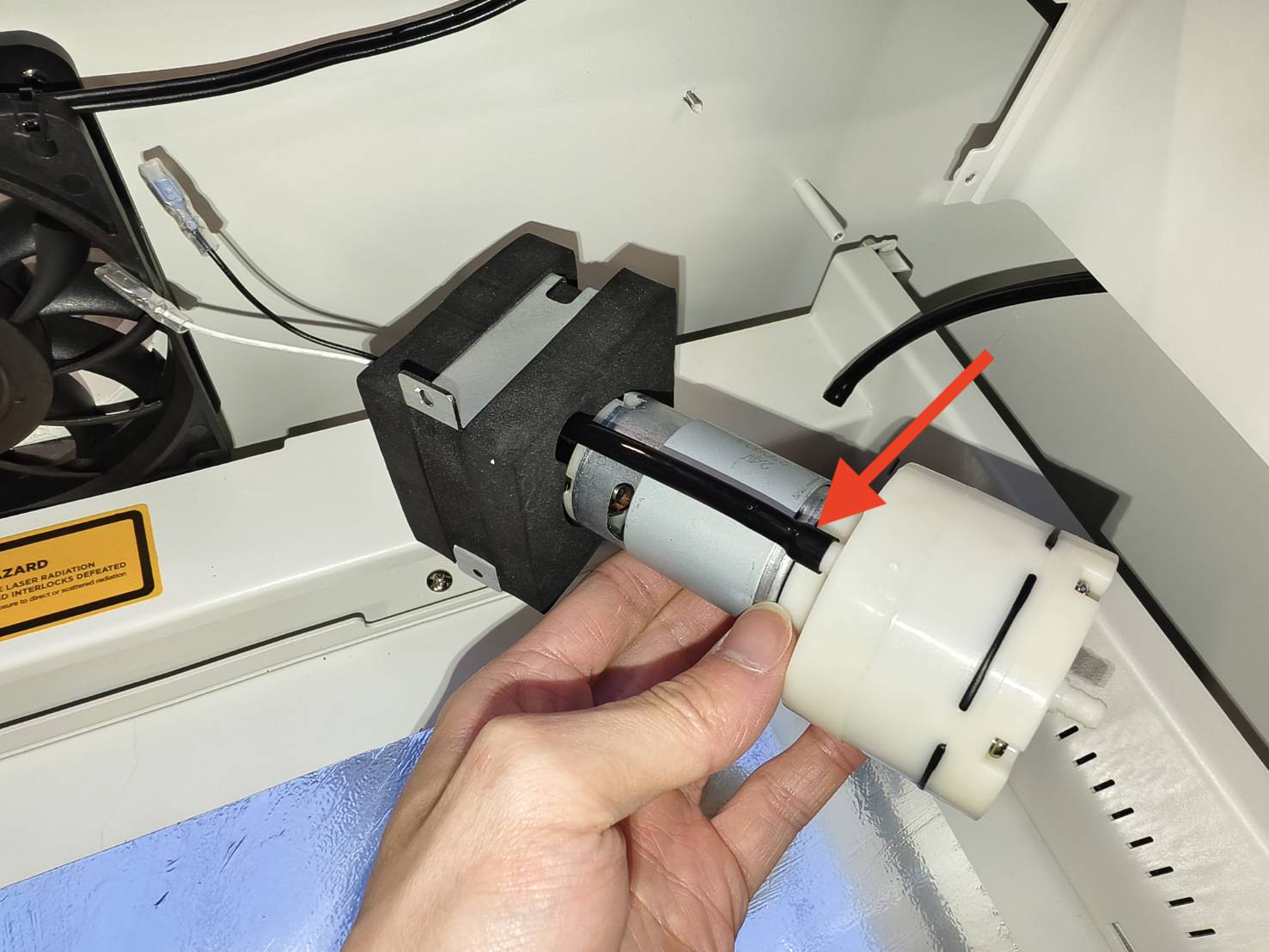

Fastgør luftslangen til den nye luftpumpe. Luftslangen i bunden skal først føres gennem skummet og derefter fastgøres til luftpumpen.
Trin 14

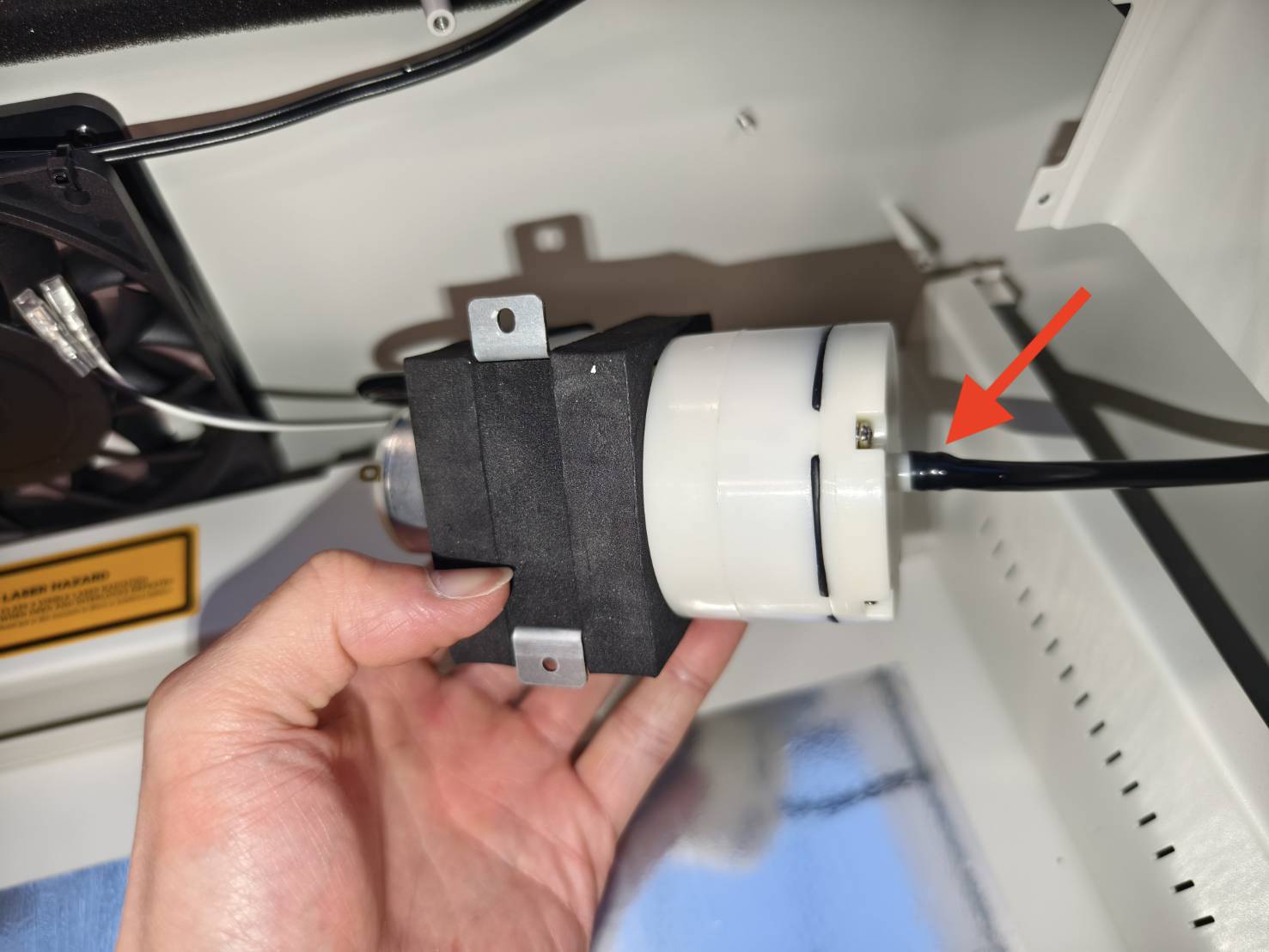

Fastgør den anden luftslange til den nye luftpumpe.
Trin 15

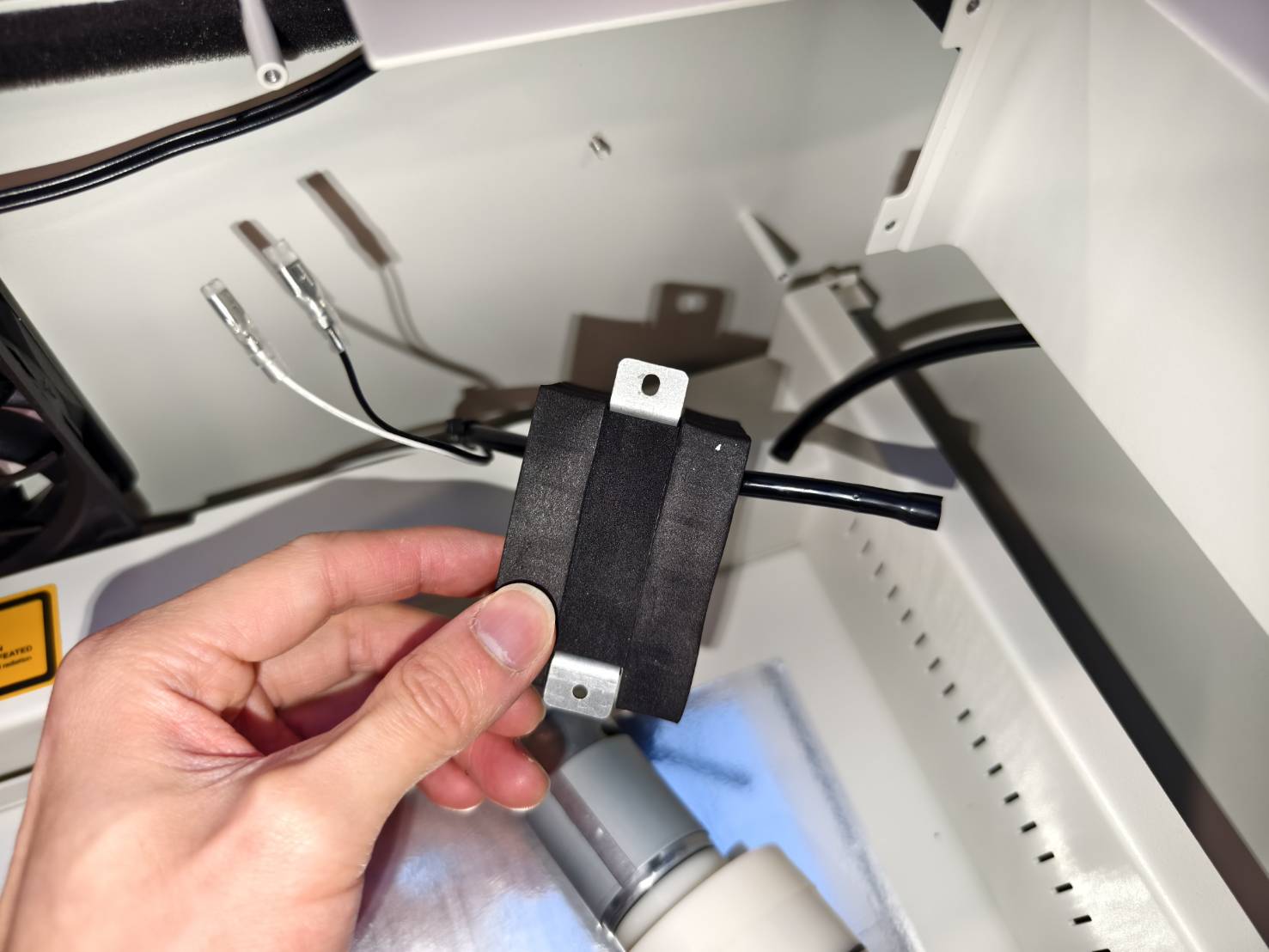

Placer luftpumpen med skummet og beslaget tilbage på plads. Lad den forblive uskruet for nu.
Trin 16

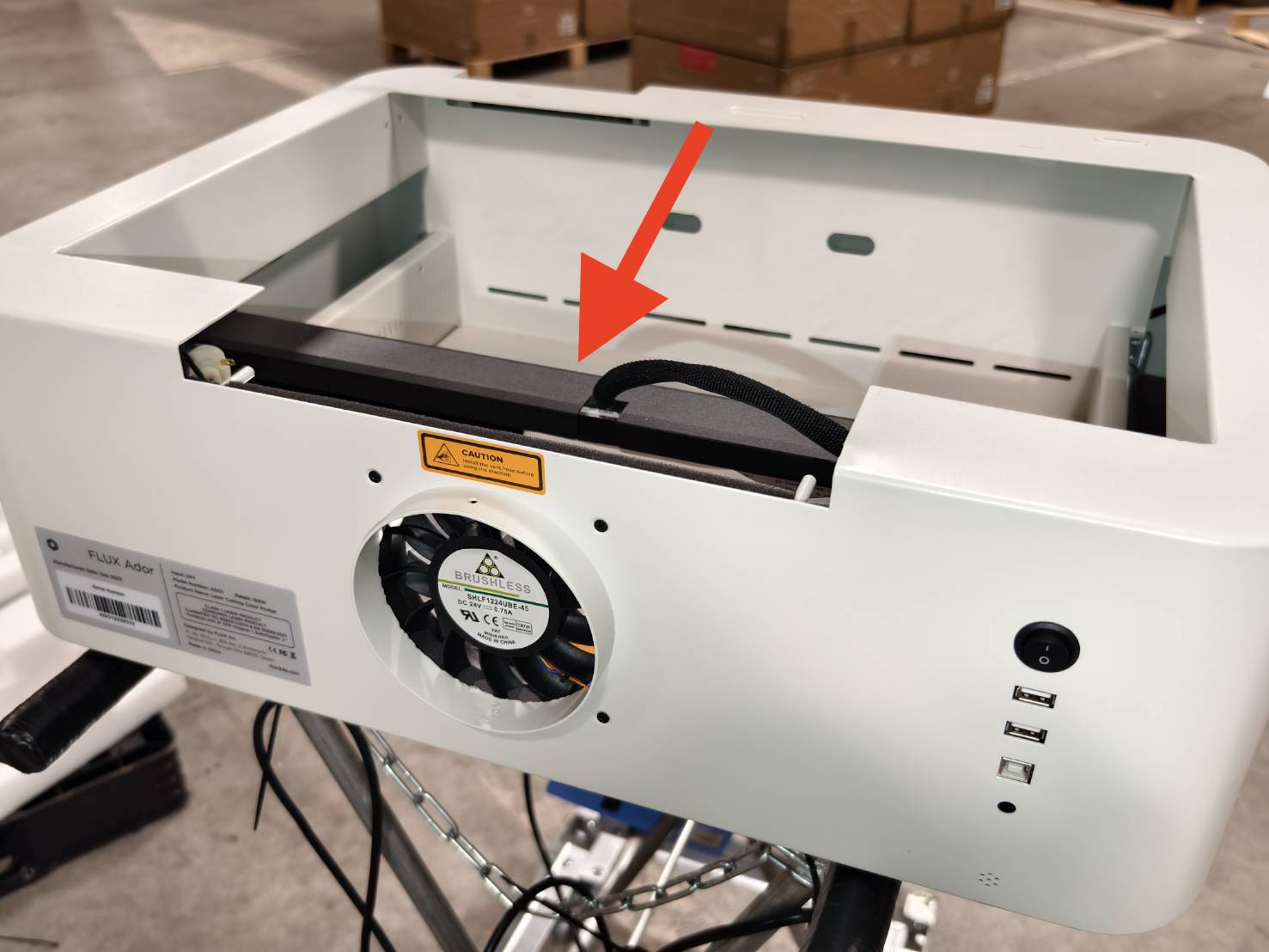

Skub modulets sæde (X-aksen) mod ventilatoren til enden for at undgå beskadigelse.

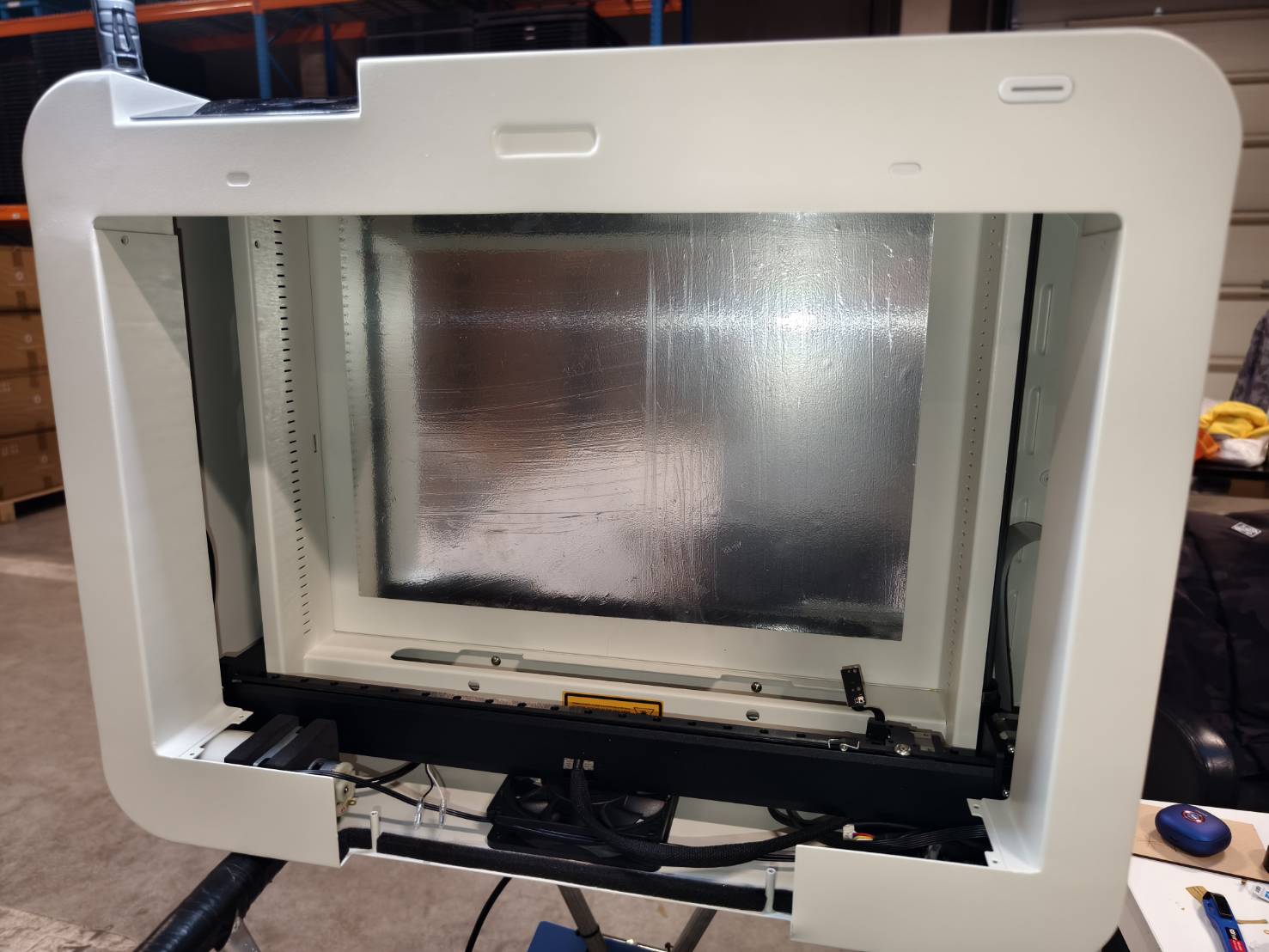

Placer maskinen i oprejst position, som vist på billedet.
Trin 17

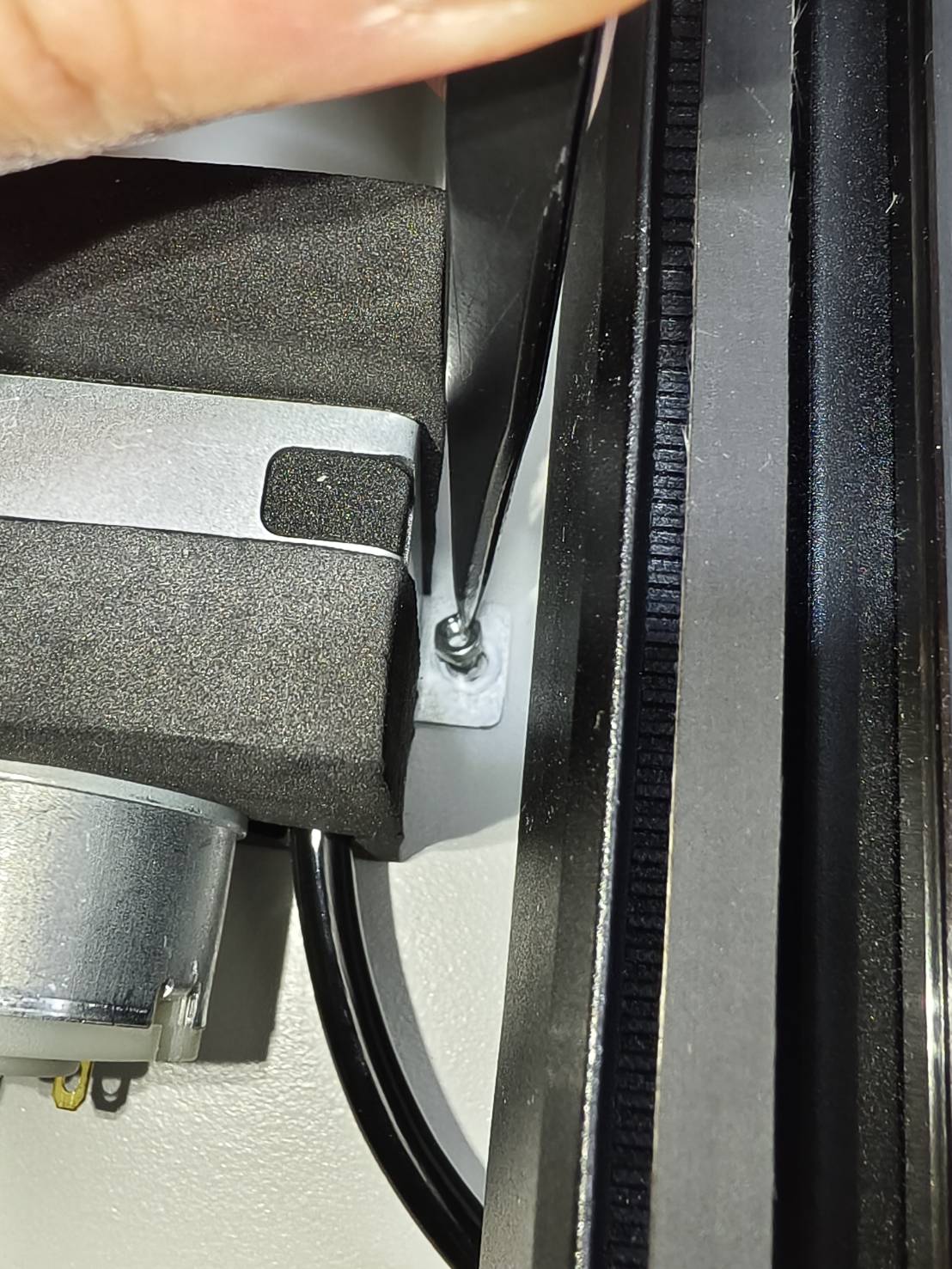

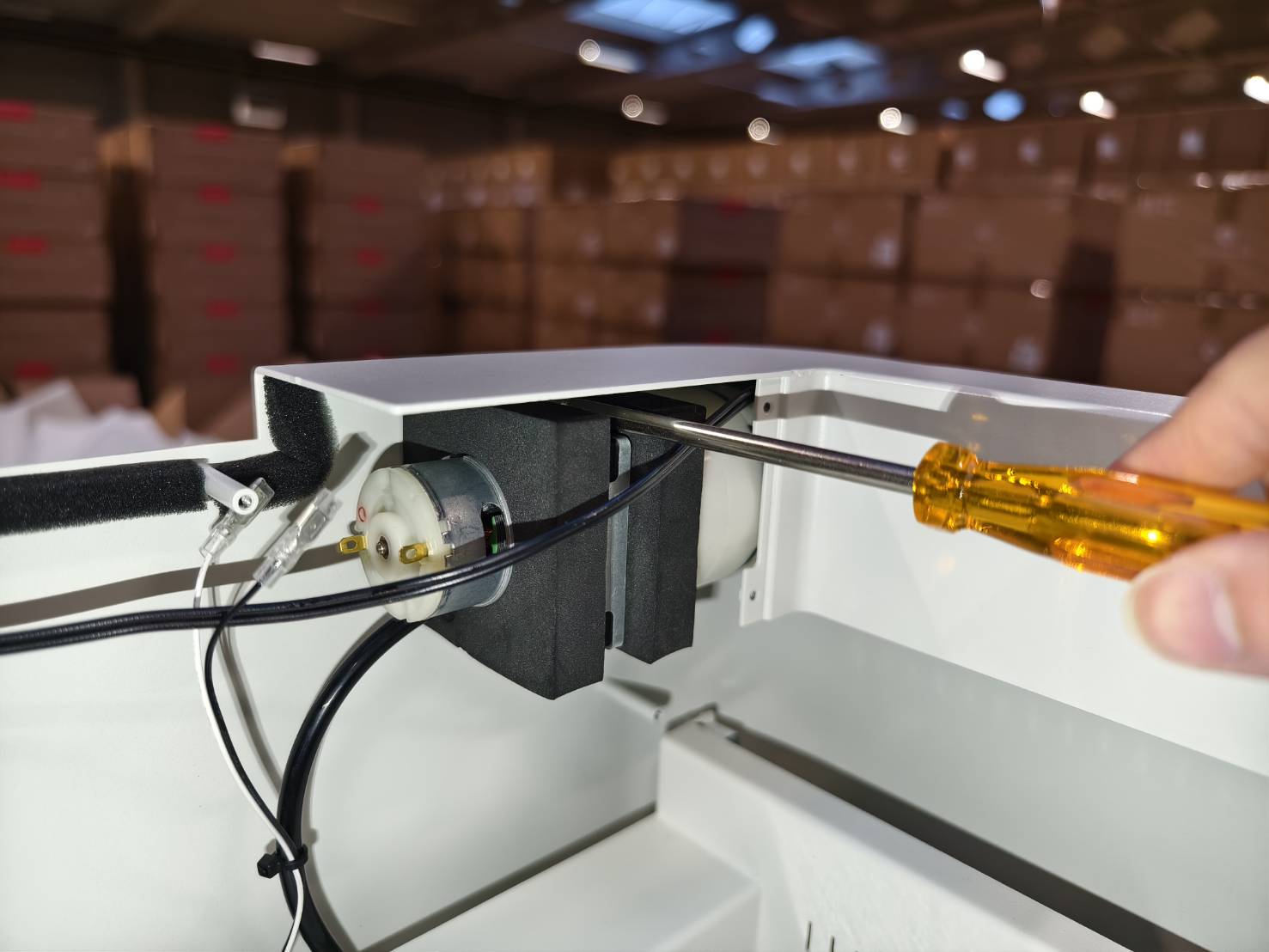

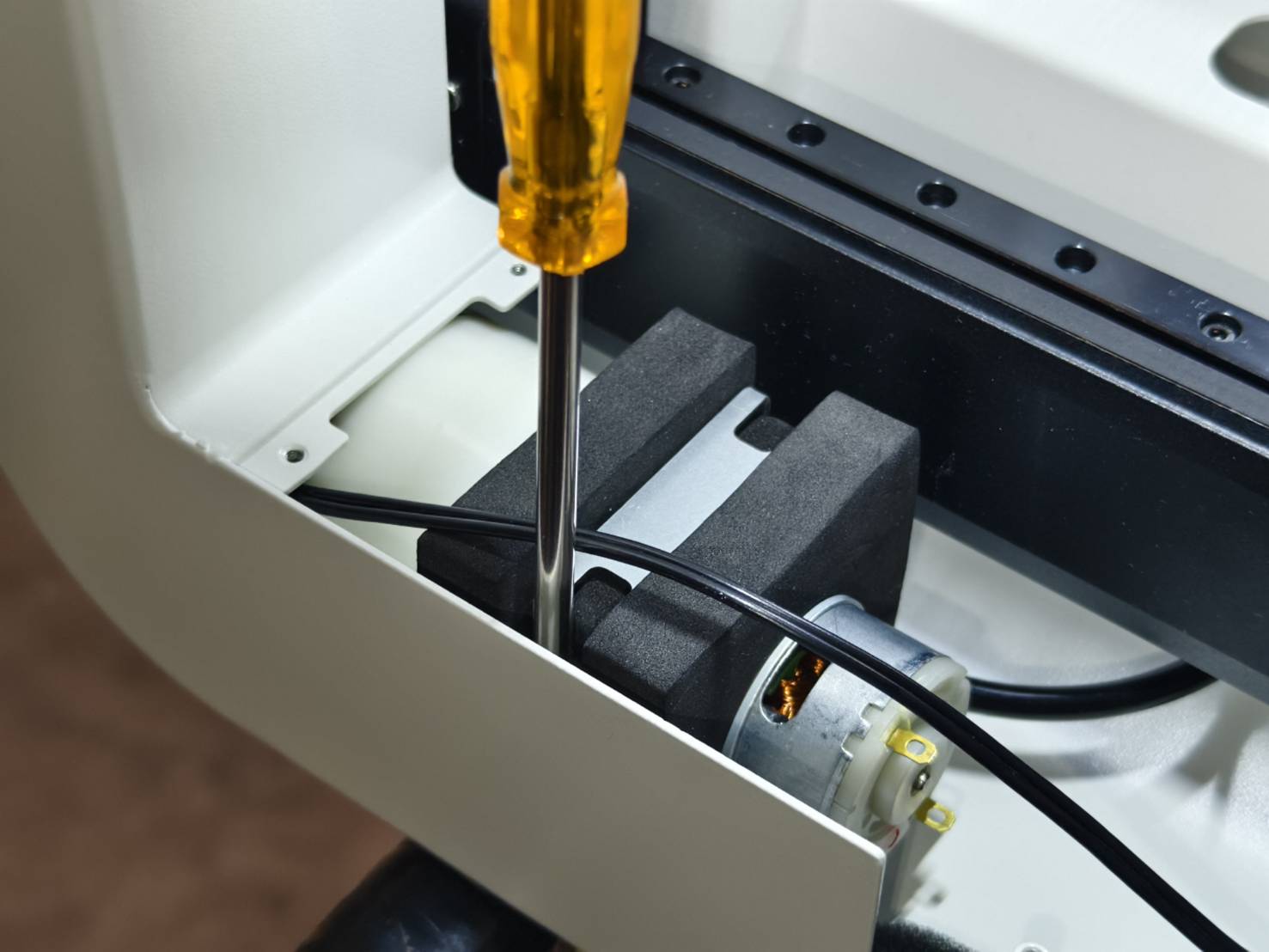

Brug en pincet til at placere møtrikken på studsen, og spænd den fast med en topnøgle.
Gør det samme på begge sider.
Trin 18

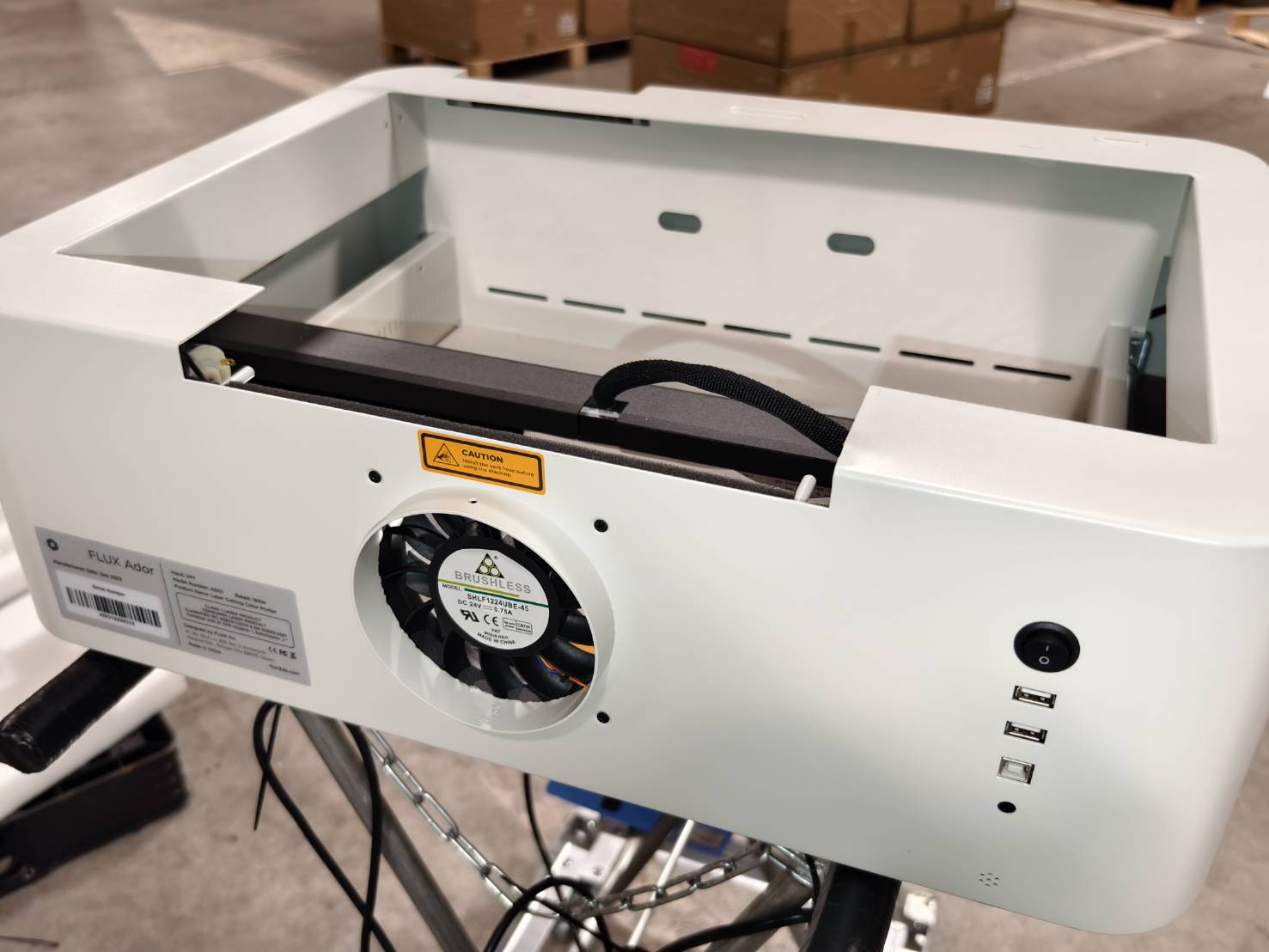

Sæt maskinen tilbage i dens oprindelige position.
Bemærk:
Udskiftningen af luftpumpen er afsluttet på dette trin.
Hvis udskiftning af luftpumpens kabel ikke er nødvendig, spring da til Trin 23 og tilslut 2-pins kablet direkte.
Trin 19

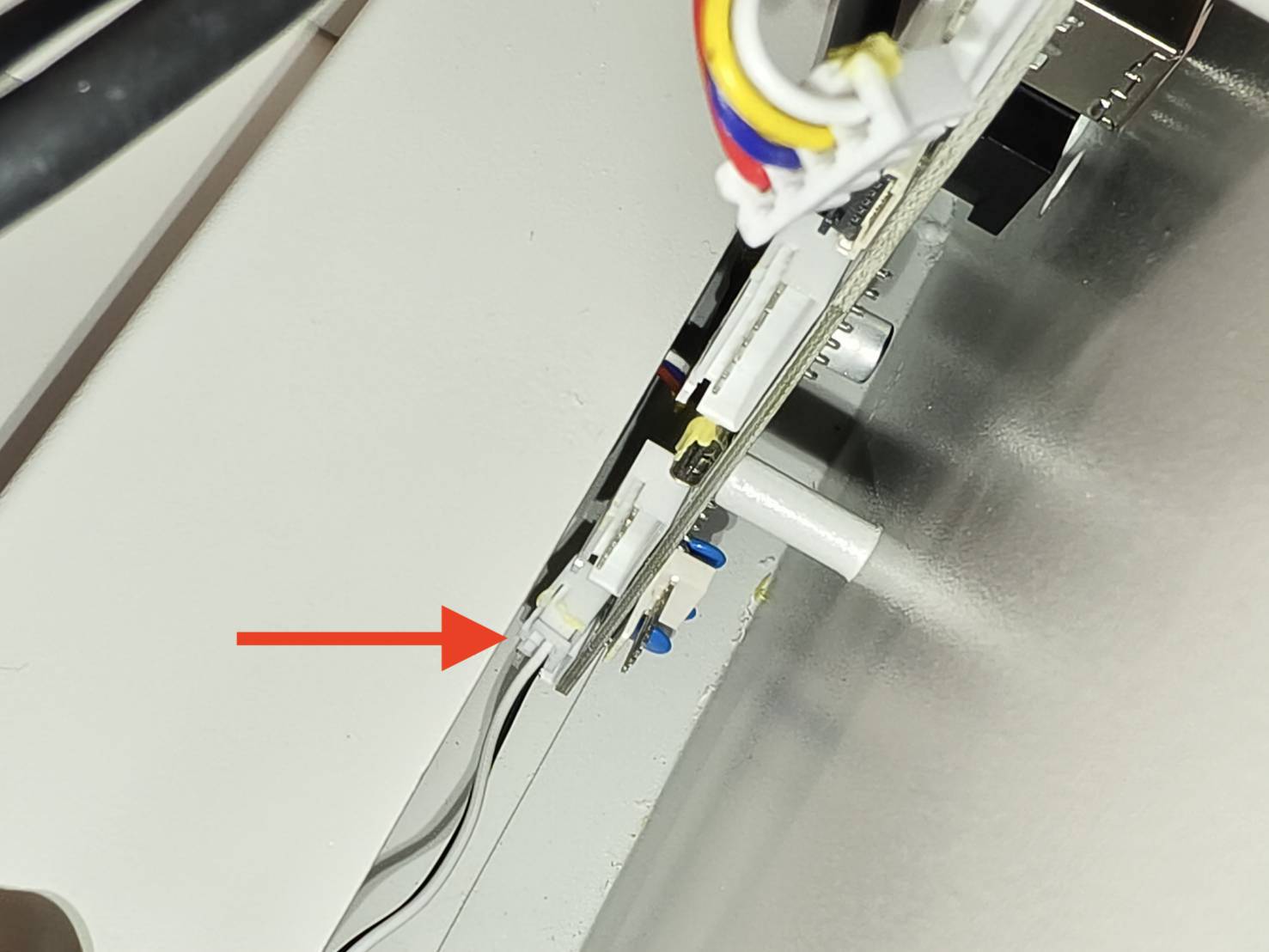

Frakobl luftpumpens 2-pins kabel fra hovedkortet i bunden.
Trin 20

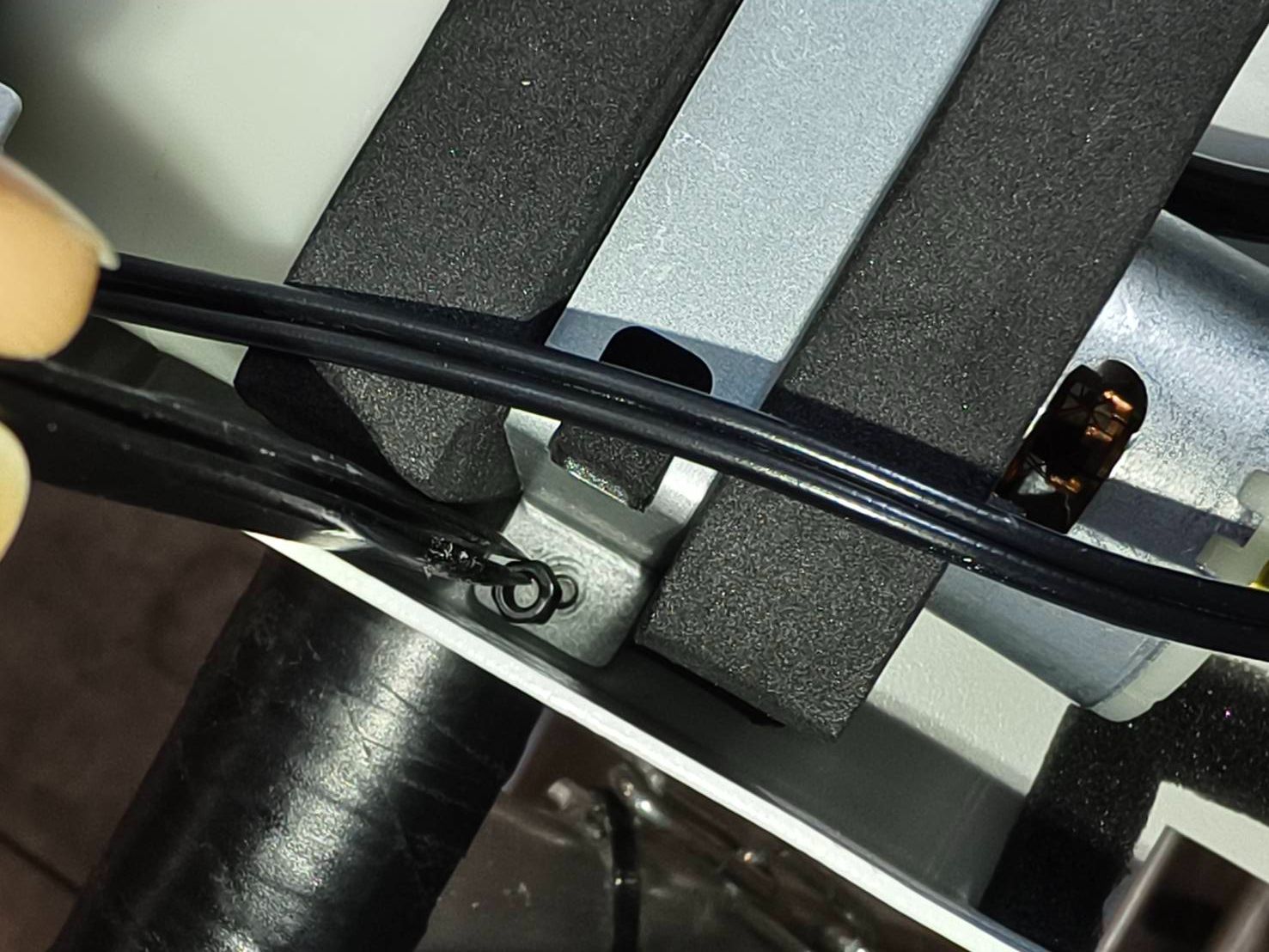

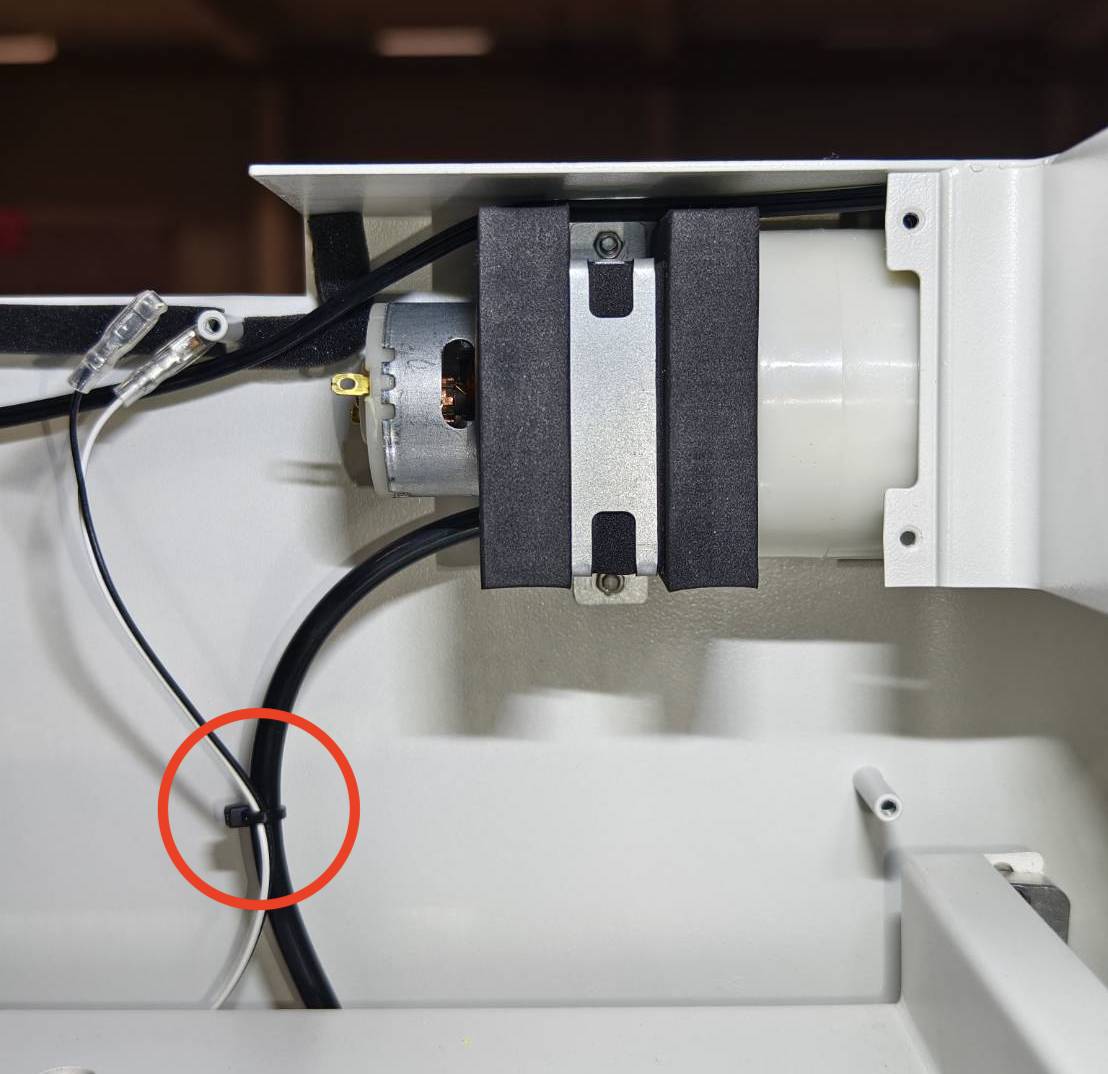

Klip kabelbinderen, der holder luftslangen og luftpumpens kabel sammen, over.
Trin 21

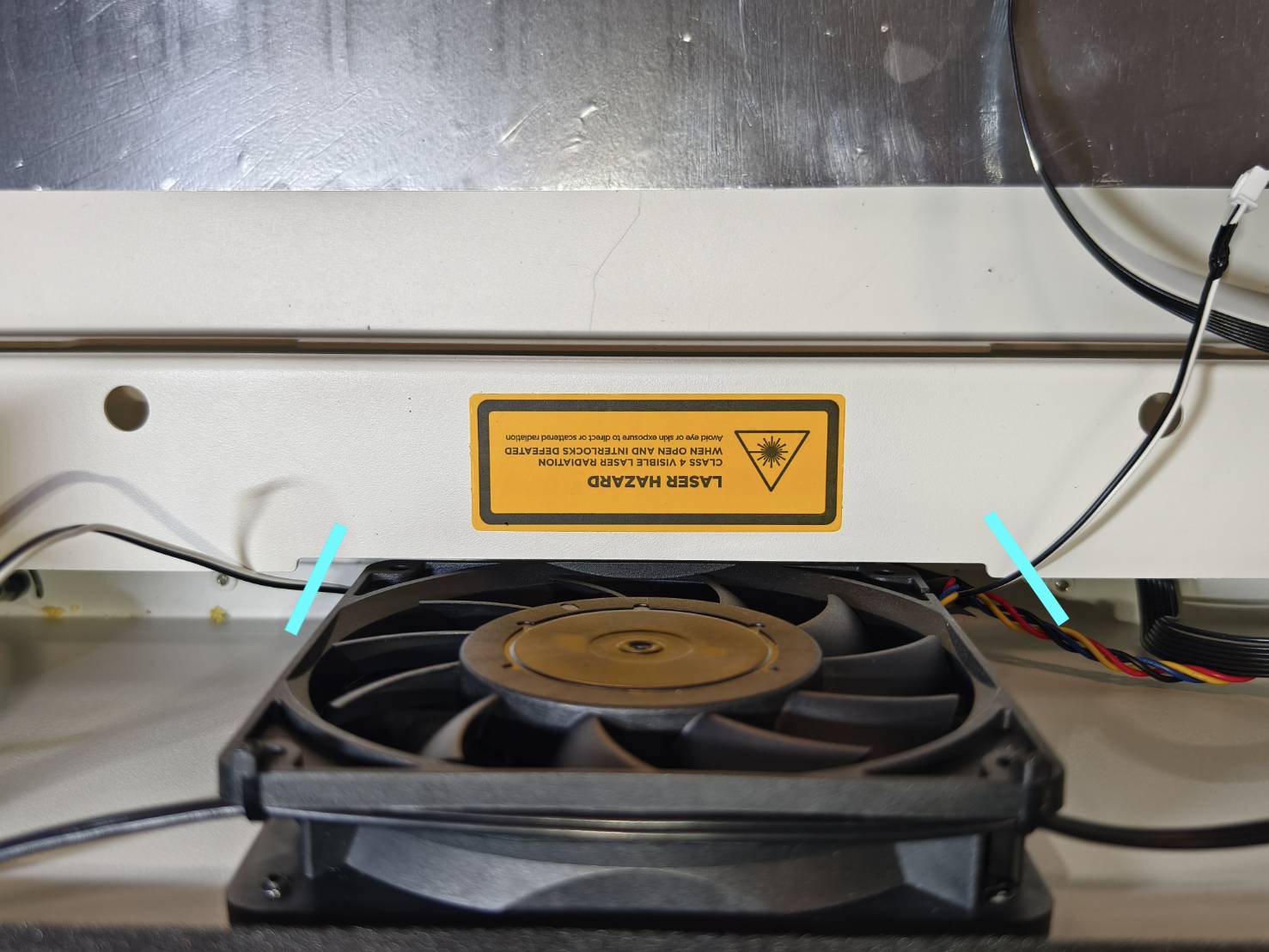

Klip ledningerne på begge sider af ventilatoren over, som vist på billedet. De afklippede ledninger kan bortskaffes.
Trin 22

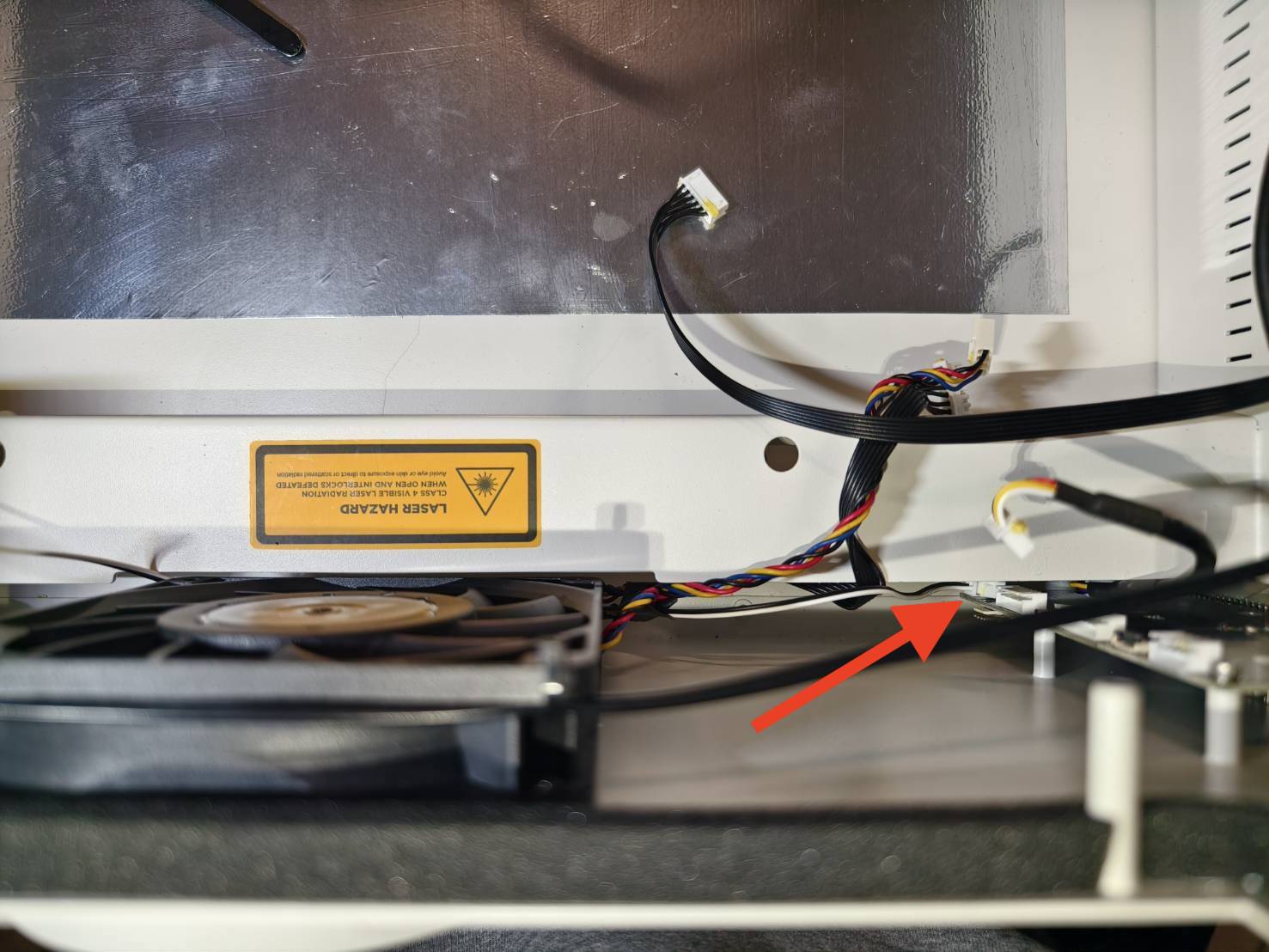

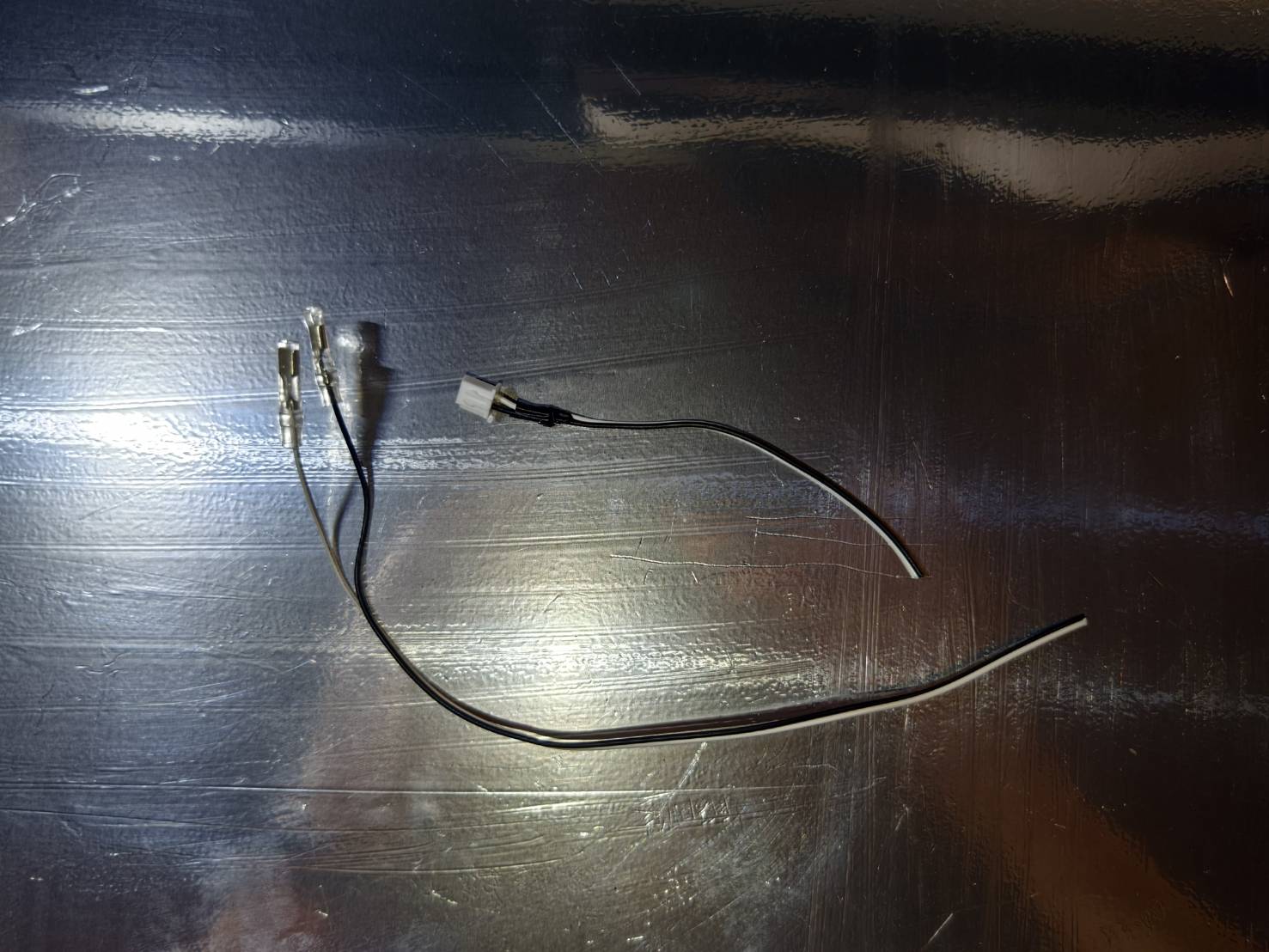

Tilslut det nye kabel til hovedkortet.
Kablet skal føres under blæseren hen til hovedkortet.
Trin 23

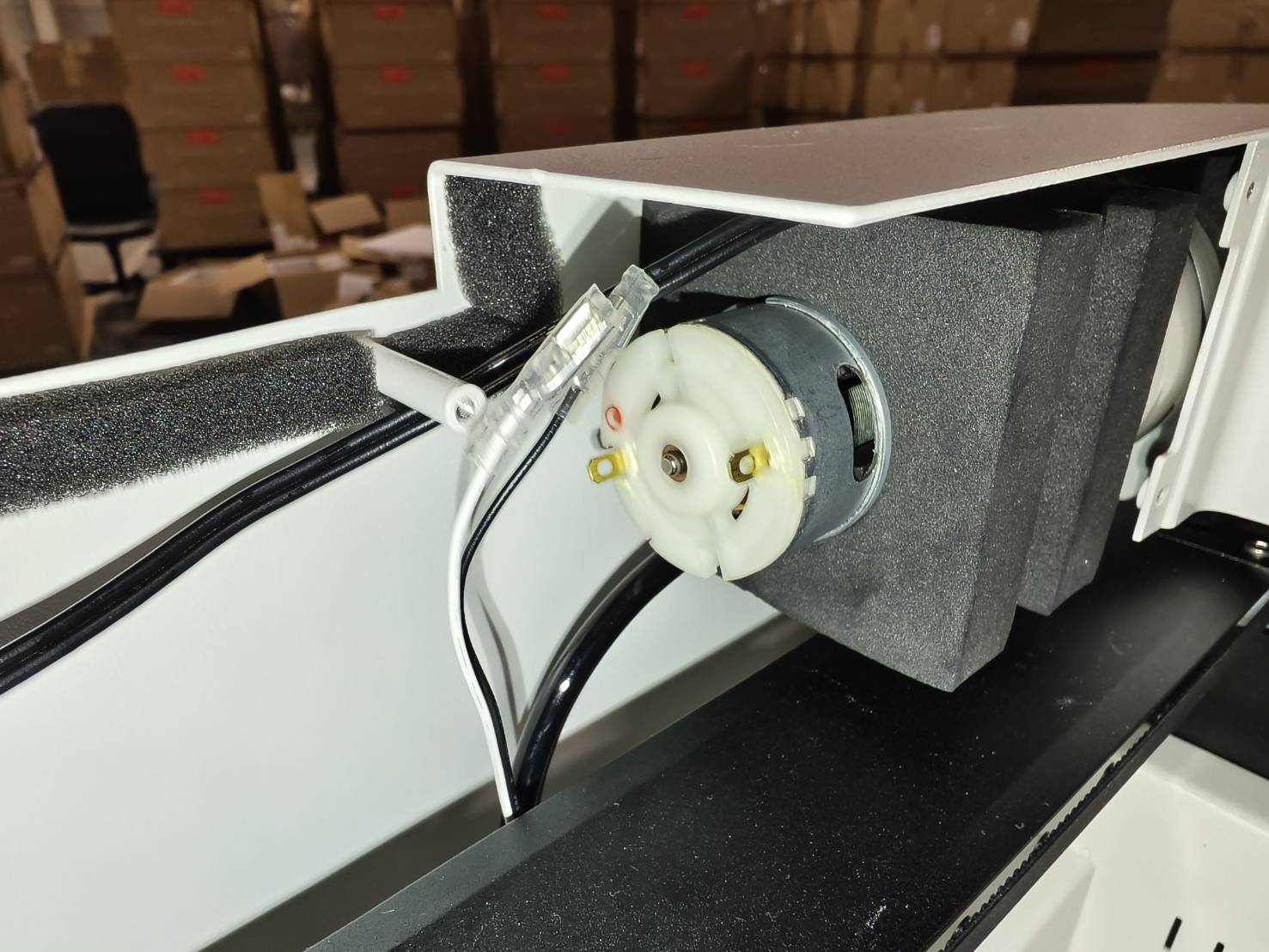

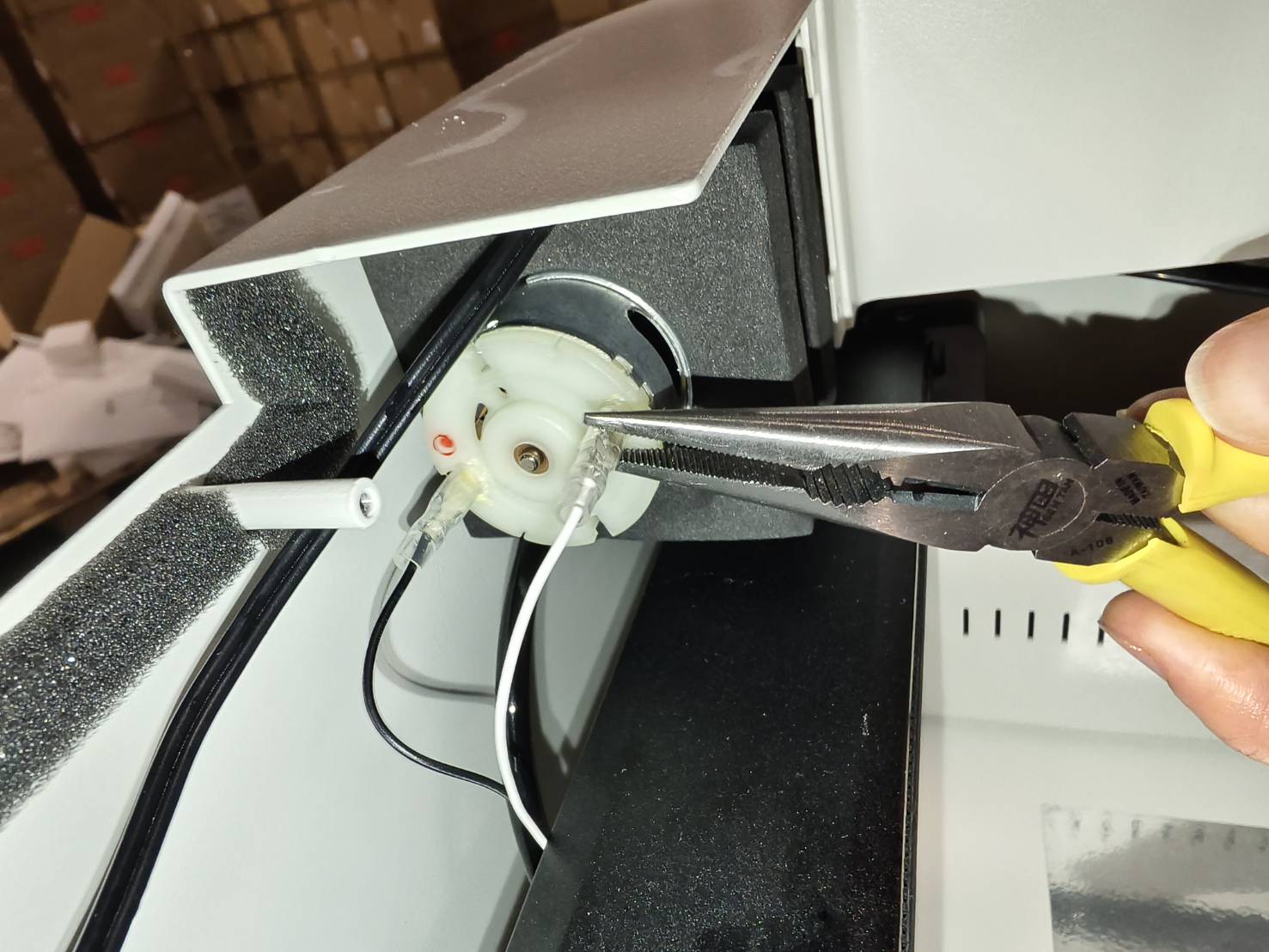

Forbind ledningerne til luftpumpen og brug en tang til at presse stifterne.
(Den sorte ledning tilsluttes det røde mærke på pumpen.)
Trin 24
Bind luftpumpekablets ledninger sammen med det kabel, der er fastgjort oven på blæseren, ved hjælp af et kabelbinder eller tape.
Bemærk: Spring venligst dette trin over og gå til trin 25, hvis dit kabel ikke skal udskiftes.

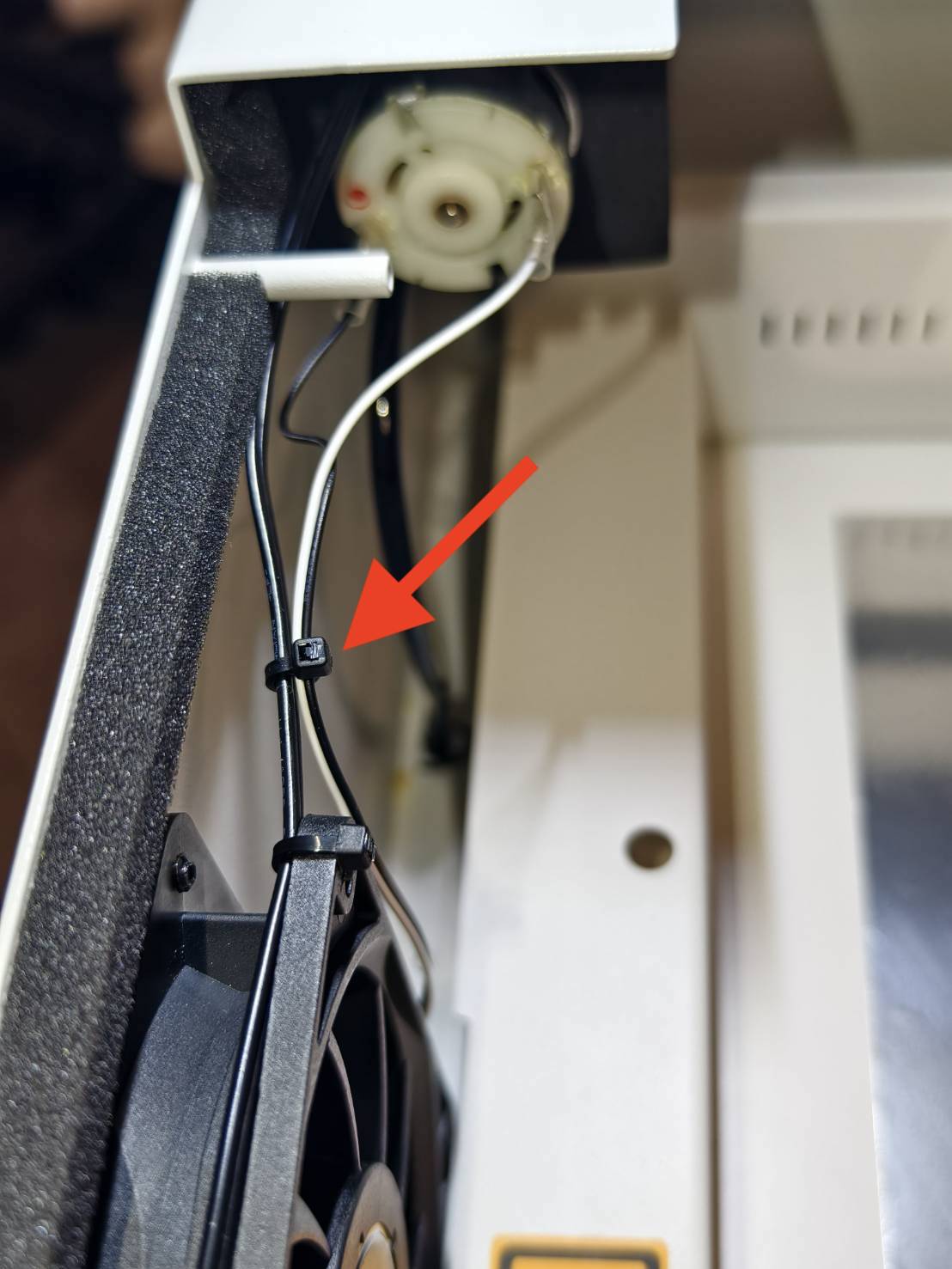

Eksempel på kabelbinder

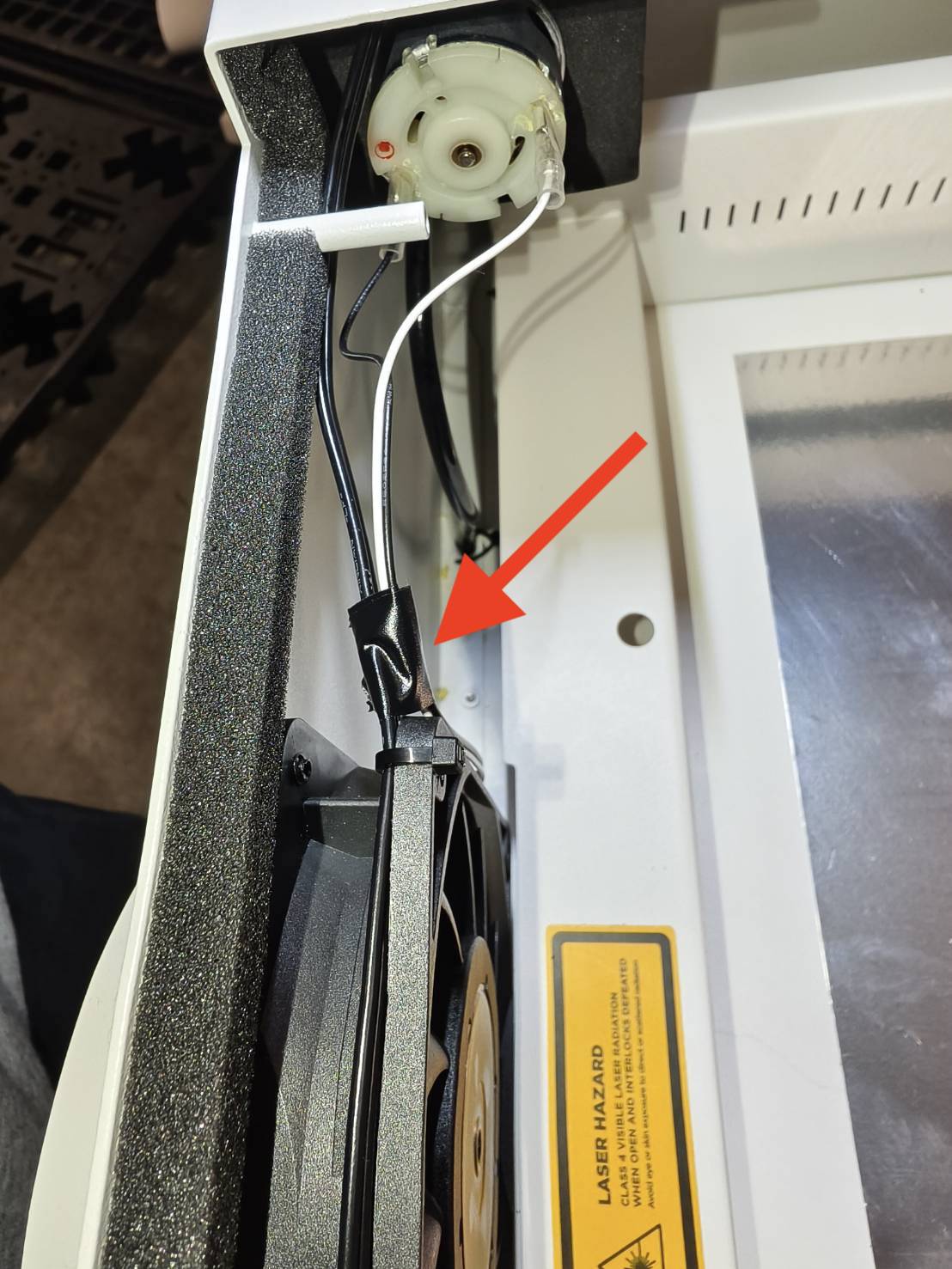

Eksempel på tape
Trin 25

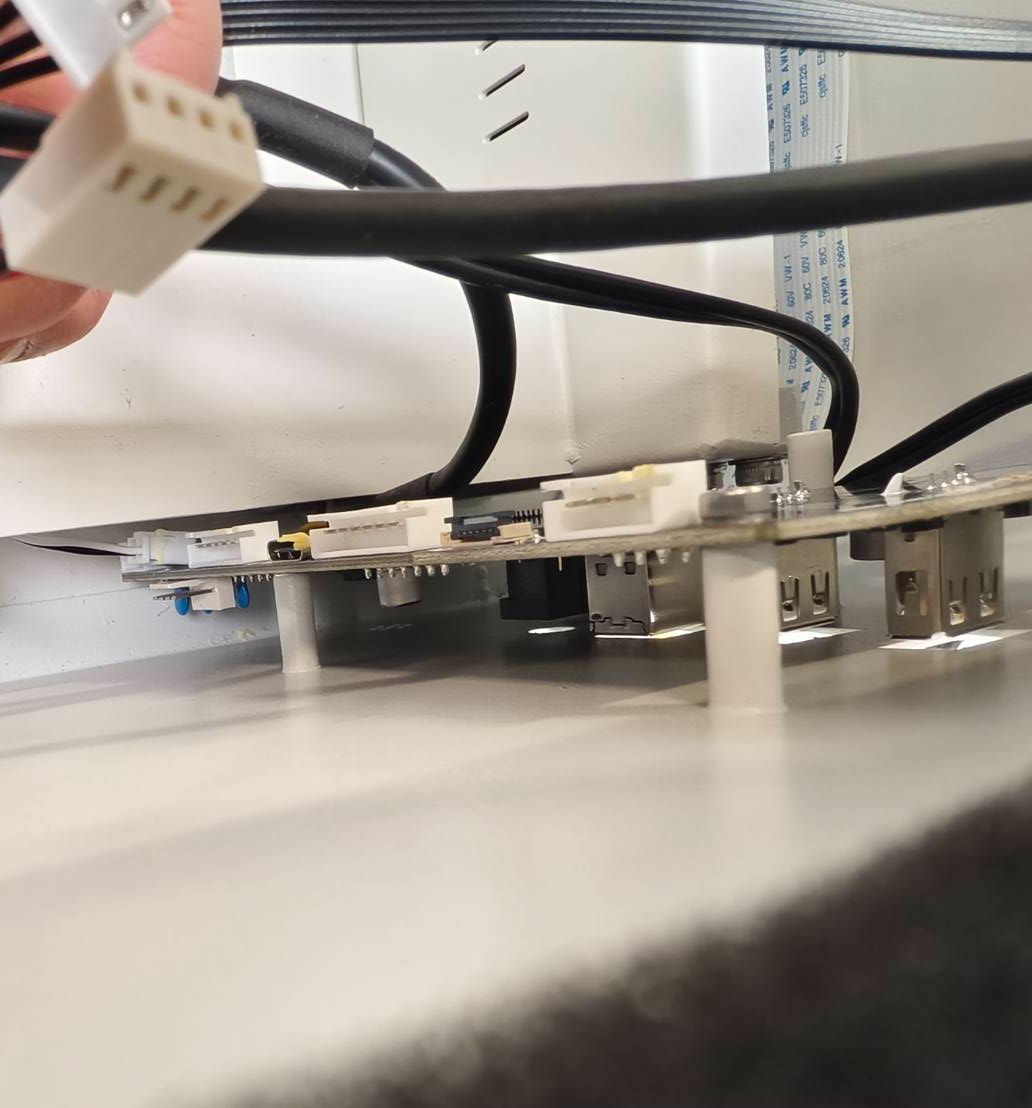

Tilslut kablerne igen.
Sørg for, at den hvide markering på USB-C-kablet vender mod arbejdsområdet som vist på billedet nedenfor.
(En pincet kan være nyttig i dette trin)
Trin 26
Placer pladen og dækslet på toppen. Efterlad plads, så dine hænder kan nå ind.
Trin 27
Indsæt kamerakablet i hovedkortet.
Bemærk venligst, at kamerakablets metaloverflade skal vende mod hovedkortet.
Kamerakablets metaloverflade:
Metaloverfladen skal vende mod hovedkortet:
Indsæt kablet:
Lås klemmen:
Trin 28
Tilslut motorkablet.
Trin 29
Skub pladen tilbage og fastgør skruerne. (T8 skrue x 8 stk.)
Trin 30
Da de ovenstående trin involverede flytning af lågen og kameraet, skal du udføre kamerakalibrering som det sidste trin, før du genoptager brugen af maskinen.
Du kan finde flere oplysninger på denne side: Kamerakalibrering.
