Ador - Vejledning til udskiftning af udsugningsventilator

Værktøjer:

• Stjerneskruetrækker
• Torx T8-skruetrækker
• Skævbider eller bidetang
• Kabelbindere eller tape
• Pincet (valgfrit)

Trin 1:

Sluk for maskinen og tag stikket ud af stikkontakten.

Trin 2:

Løsn disse skruer på pladen. T8-skrue x 8 stk. (Pladen og dørdækslet er forbundet.)

Trin 3:

Skub pladen og dørdækslet lidt fremad.

Trin 4:

Fjern motorkablet. Det vil gøre det lettere at fjerne kamerakablet bagefter.

Trin 5:

Fjern kamerakablet.
Bemærk, at der er en klemme, der låser kablet fast. Åbn klemmen for at fjerne kamerakablet.
(En pincet kan være nyttig i dette trin)

Klemme låst:

Klemme låst op:

Træk kablet ud:

Trin 6:

Fjern pladen og dørens dæksel.

Trin 7:

Fjern de fire andre kabler, og lad 2-pins kablet i bunden forblive tilsluttet.
(En pincet kan være nyttig i dette trin)

Trin 8:

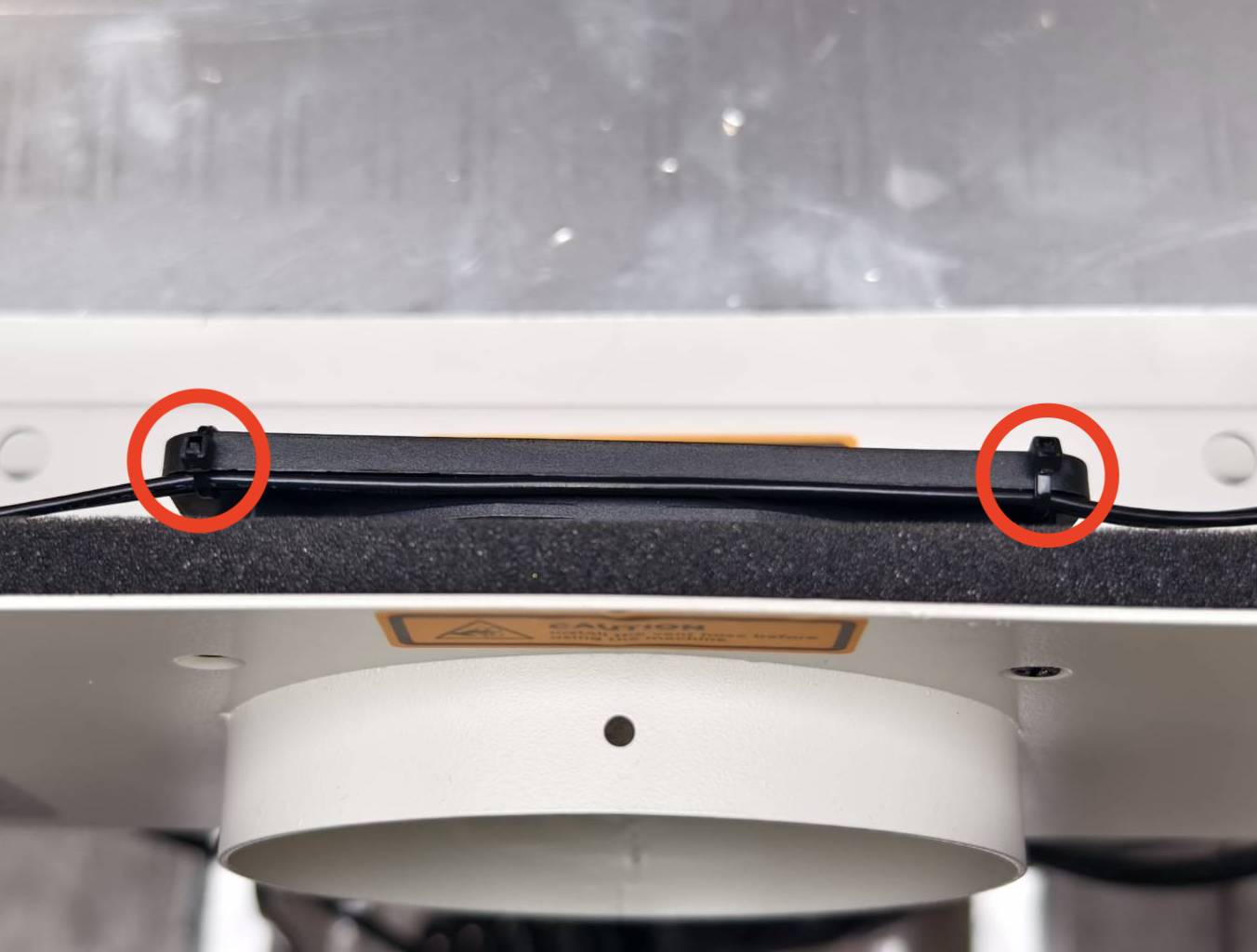

Klip disse kabelbindere over med en bidetang eller en almindelig tang.

Trin 9:

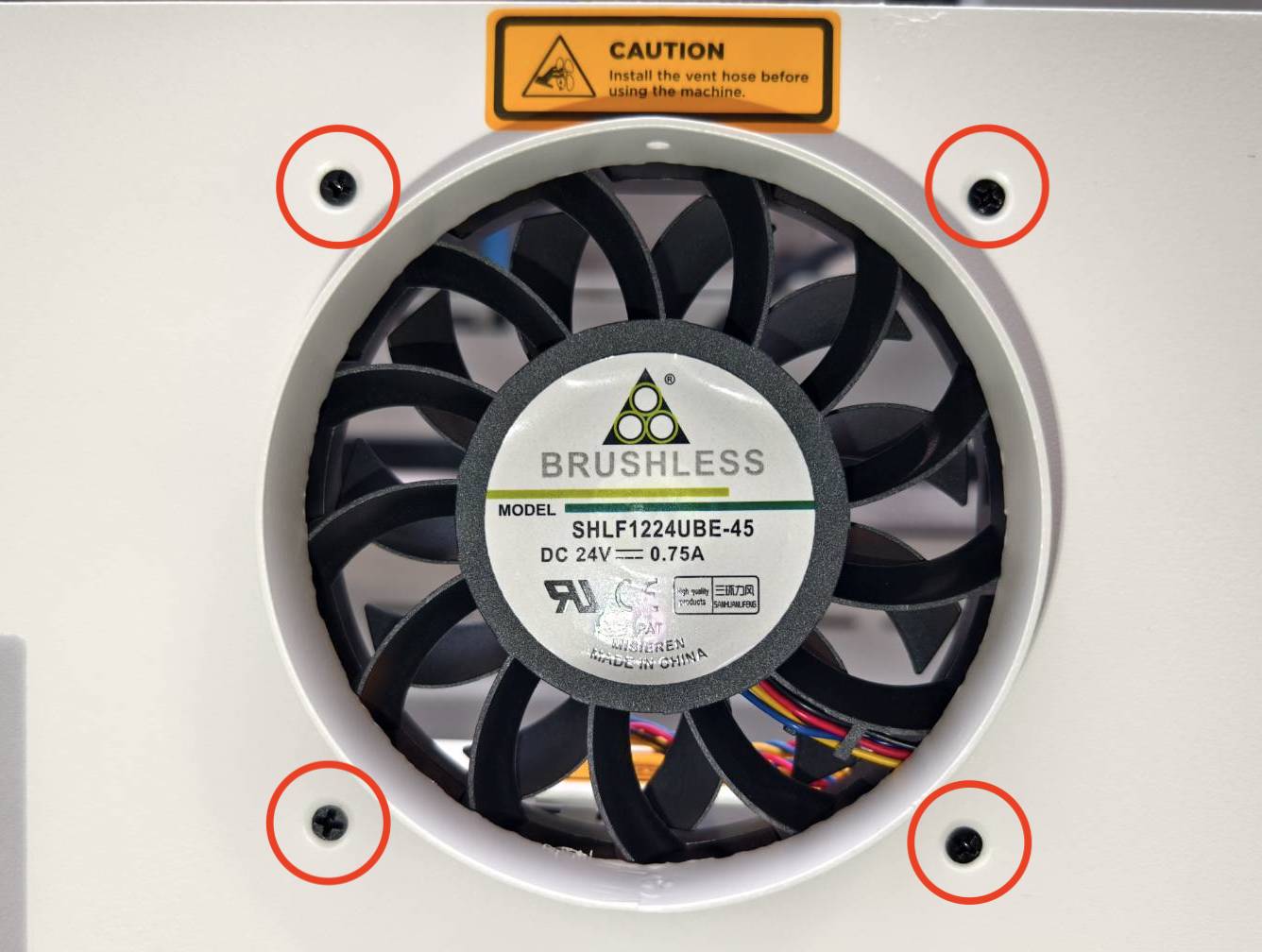

Afmonter ventilatoren ved at skrue disse fire skruer ud med en stjerneskruetrækker.

Trin 10:

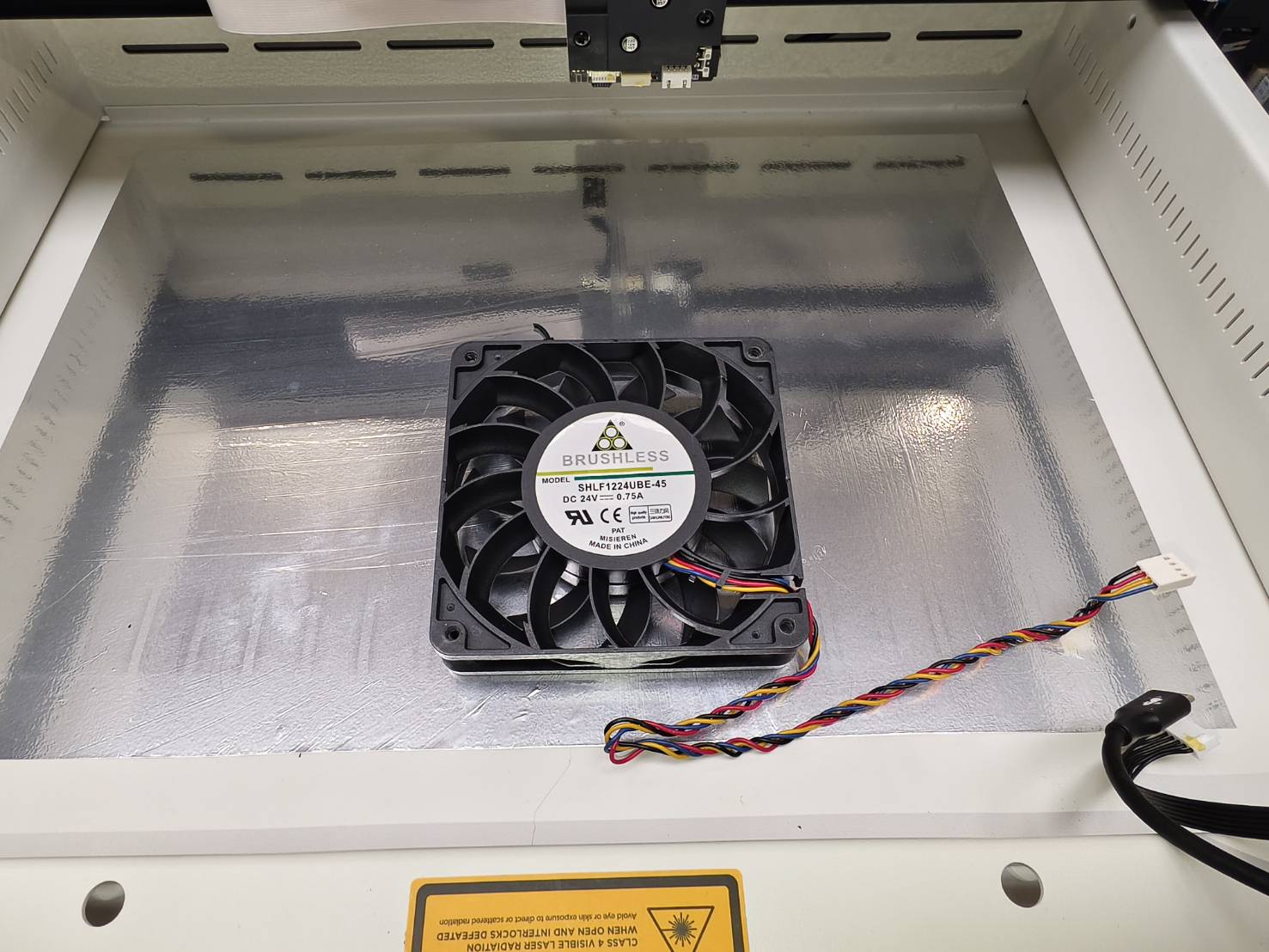

Når ventilatoren er afmonteret, skal du forsigtigt klippe kabelbinderne over i bunden af ventilatoren. Derefter kan ventilatoren fjernes helt.

Trin 11:

Tag den nye ventilator og bind det stadig tilsluttede 2-pins kabel sammen med ventilatorkablet som vist på billedet nedenfor. Sørg for, at kabelsiden er i bunden af ventilatoren.
Længden af ventilatorens kabel skal forkortes ved at bøje det. Det er acceptabelt at bruge enten kabelbindere eller tape til at binde kablerne sammen.

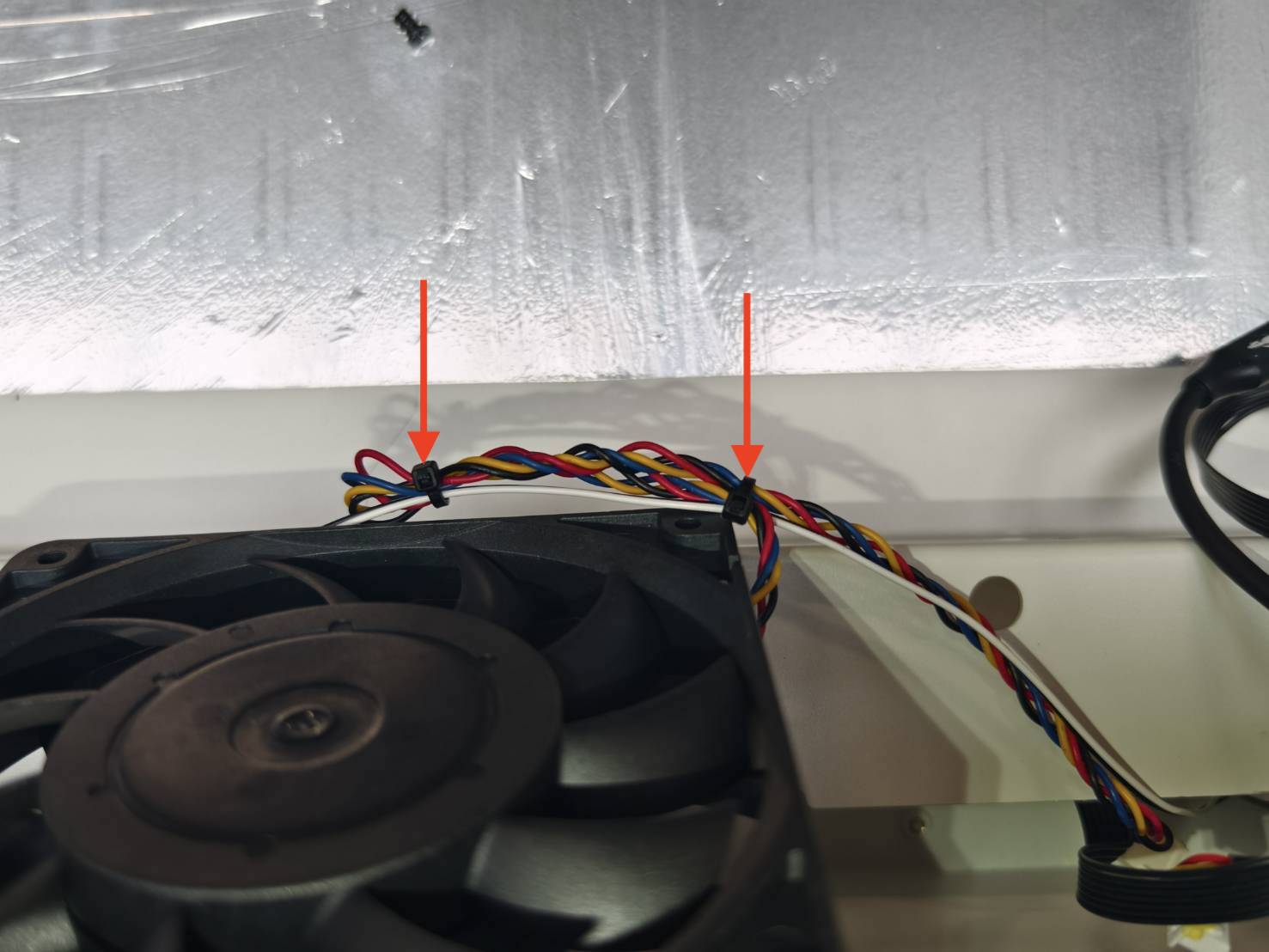

Eksempel med kabelbinder:

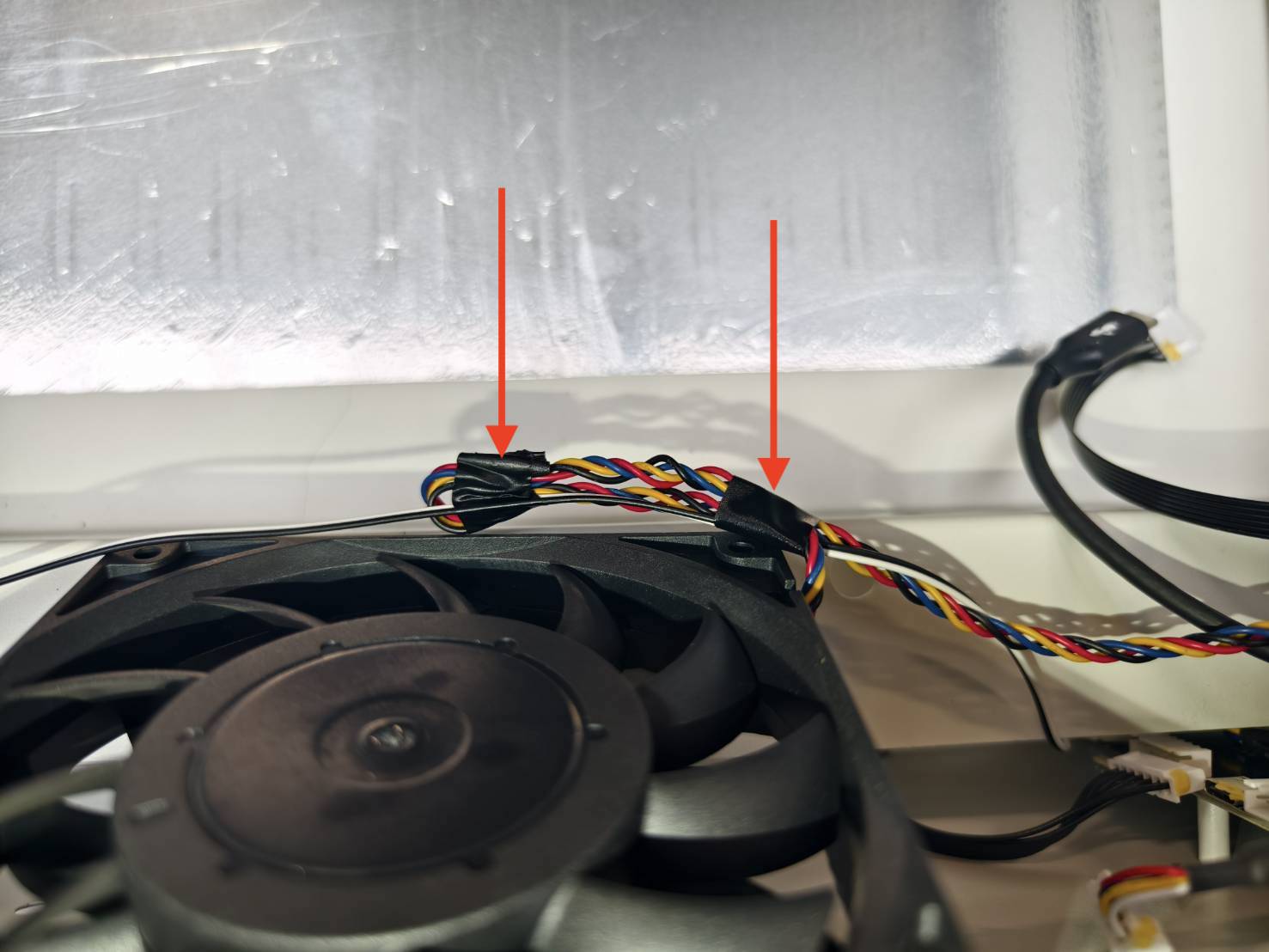

Eksempel med tape:

Trin 12:

Fastgør den nye ventilator på maskinen ved at skrue de fire skruer i.
Sørg for, at de bundne kabler placeres under ventilatoren.

Trin 13:

Tilslut kablerne igen.
Sørg for, at den hvide markering på USB-C-kablet vender mod arbejdsområdet som vist på billedet nedenfor.
(En pincet kan være nyttig i dette trin)

Trin 14:

Fastgør kablet øverst på ventilatoren ved hjælp af kabelbindere eller tape.

Eksempel med kabelbinder:

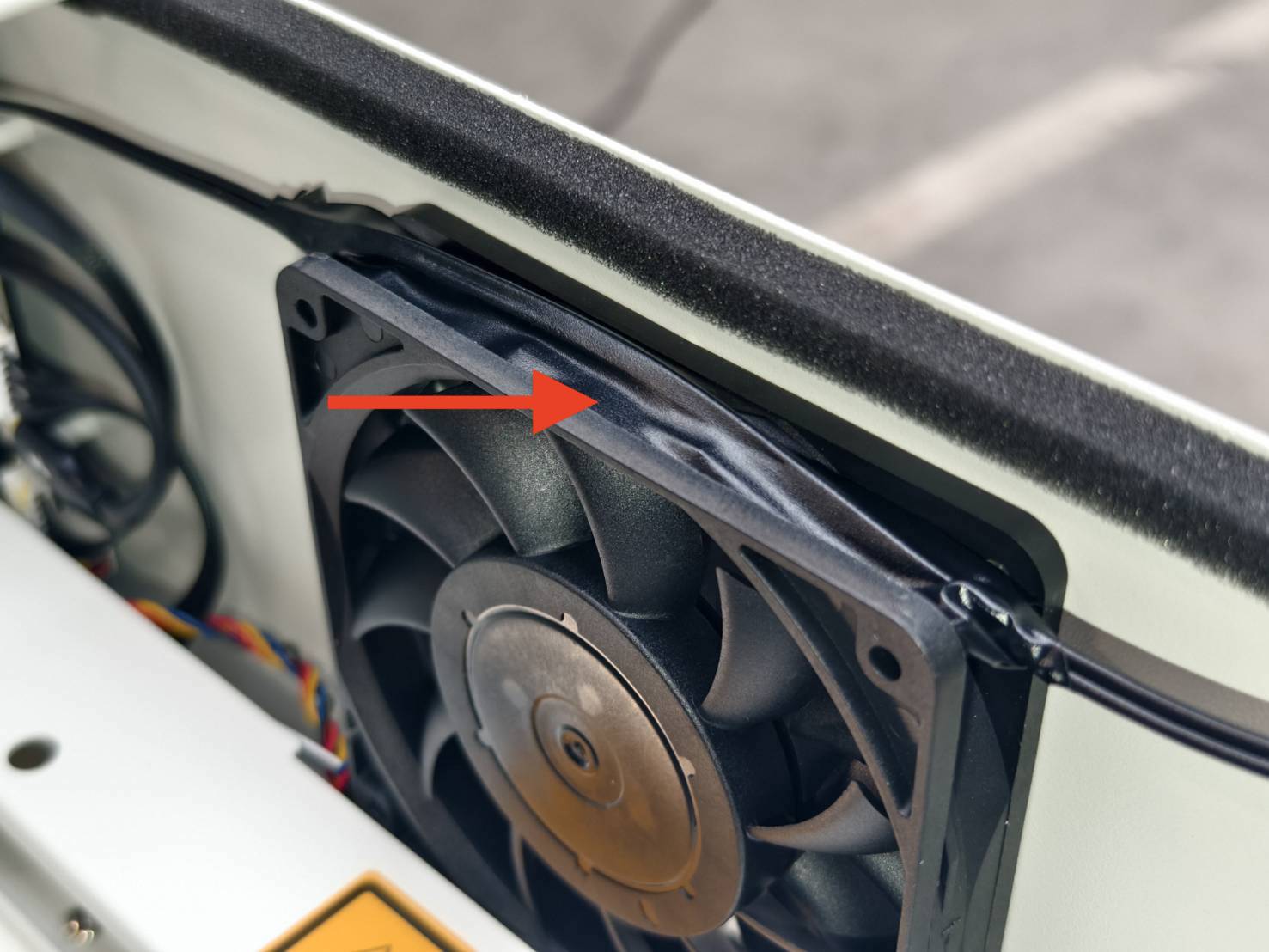

Eksempel med tape:

Trin 15:

Placer pladen og dækslet på toppen. Efterlad plads, så du kan nå ind med hænderne.

Trin 16:

Indsæt kamerakablet i hovedkortet.
Bemærk, at kamerakablets metaloverflade skal vende mod hovedkortet.

Kamerakablets metaloverflade:


Metaloverfladen skal vende mod hovedkortet:

Indsæt kablet:

Lås clipsen:

Trin 17 - Indsæt motorkablet:

Trin 18:

Skub pladen tilbage og spænd skruerne. (T8 skrue x 8 stk.)

Trin 19

Da de foregående trin involverede flytning af lågen og kameraet, skal du udføre kamerakalibrering som det sidste trin, før du genoptager brugen af maskinen.
Du kan finde mere information på denne side: Kamerakalibrering.

#Slut
