Ador - Austausch des X-Achsen-Motors – FLUX Help Center

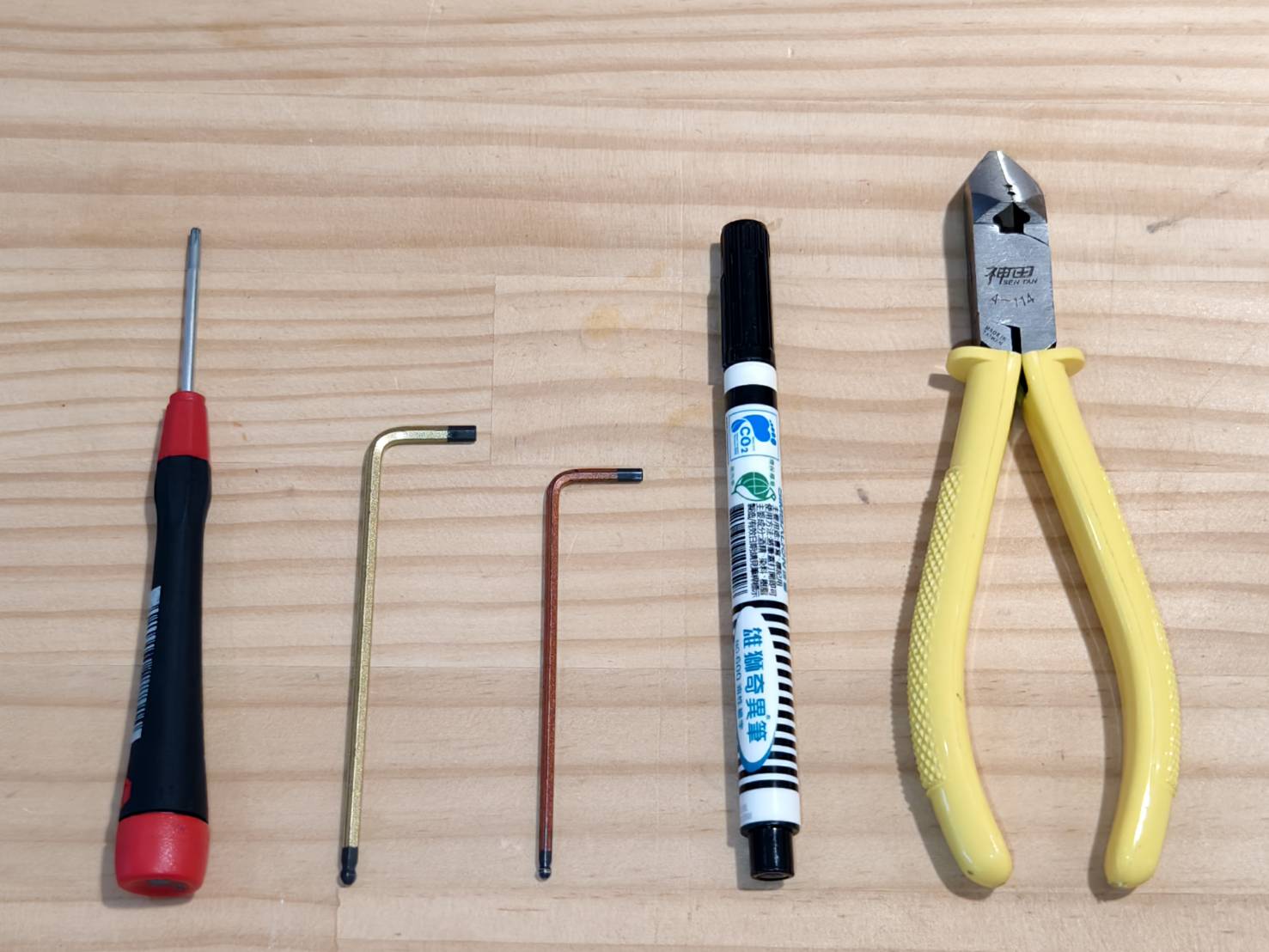

Benötigte Werkzeuge

1	Torx T8 Schraubendreher
2	3mm Inbusschlüssel
3	2,5mm Inbusschlüssel
4	Permanentmarker
5	Seitenschneider

Schritt 1

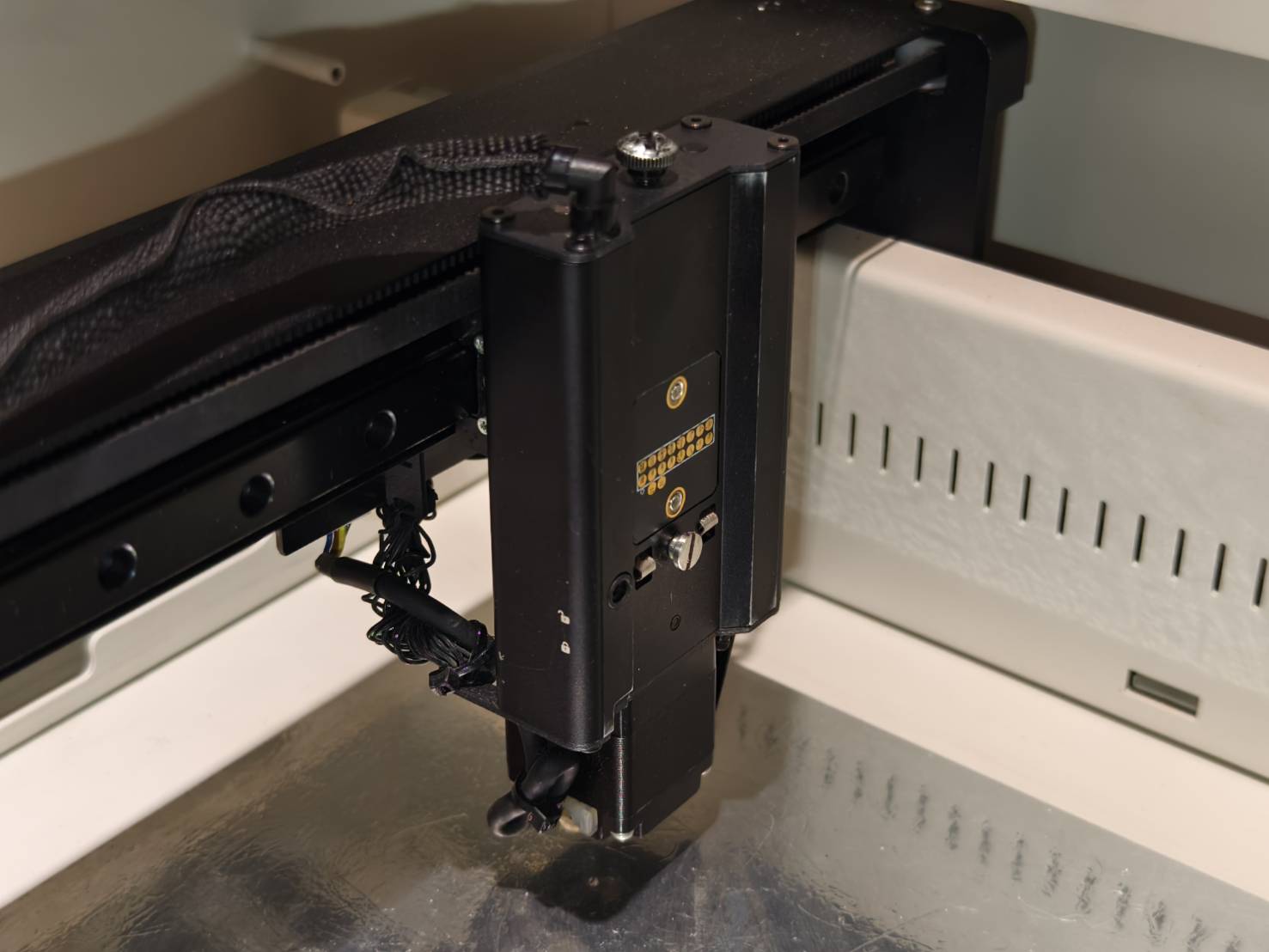

Entfernen Sie das Laser- oder Druckmodul, falls eines installiert ist.

Schritt 2

Lösen Sie mit einem Inbusschlüssel die Riemenspannung des X-Achsen-Riemens.

Schritt 3

Stehen Sie vor der Bedienseite der Maschine und trennen Sie auf der linken Seite das Motorkabel der X-Achse.

Schritt 4

Schalten Sie die Maschine aus, ziehen Sie das Netzkabel und drehen Sie die Maschine um.

Schritt 5

Markieren Sie den Gummifuß und die Schraube in der Nähe des USB-Anschlusses.
Diese Markierung ist wichtig, da die Schraube dieses Fußes kürzer als die anderen ist und an derselben Position bleiben muss.

Schritt 6

Lösen Sie diese Schrauben an der Unterseite.
(6x T8-Schrauben & 4x 3mm Inbusschrauben)

Schritt 7

Drehen Sie das Gerät um und lösen Sie die seitlichen Schrauben (2x T8-Schrauben)

Schritt 8

Markieren Sie die Schraubenlöcher auf beiden Seiten mit einem Stift.
Dies dient als Erinnerung, dass die markierten Seiten beim Zusammenbau zum Arbeitsbereich zeigen müssen.

Schritt 9

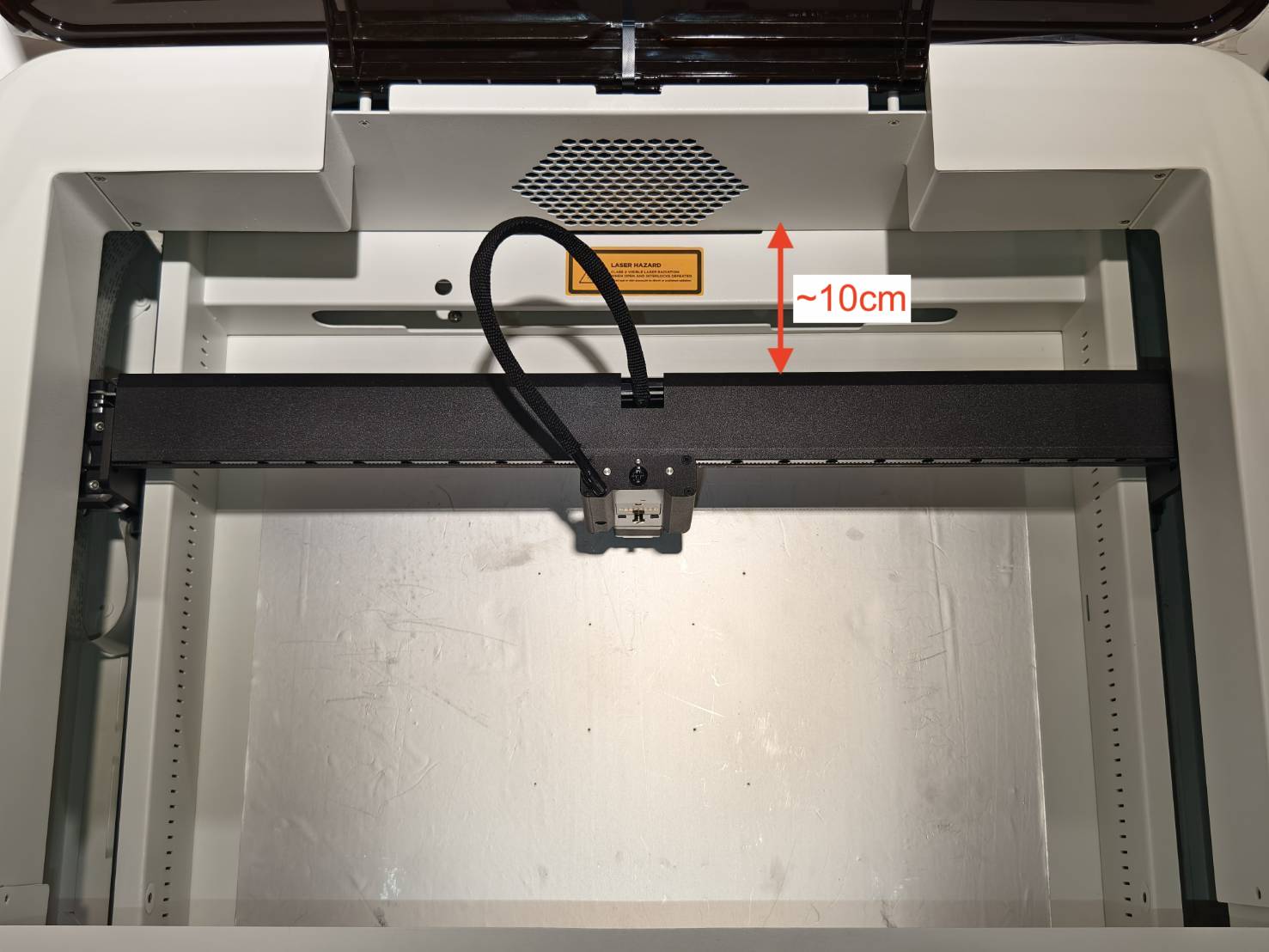

Verschieben Sie den Modulsitz auf eine Position mit etwa 10 cm Abstand zum Rahmen.
(Dies verhindert eine Blockade des X-Achsen-Portals. Ganz hinten würde es nach dem Anheben verriegelt und der X-Achsen-Motor wäre nicht erreichbar. In der Mitte könnte das 38-polige Y-Achsen-Kabel beschädigt werden)

Schritt 10

Heben Sie den oberen Rahmen mit beiden Händen an und setzen Sie ihn auf die Stehbolzen.
(Achten Sie darauf, dass keine Kabel zwischen den Rahmen eingeklemmt werden.)

Beispiel für einen auf den Stehbolzen platzierten Rahmen:

Beispielvideo zum Anheben (Aufnahme aus dem Geräteinneren):

Schritt 11

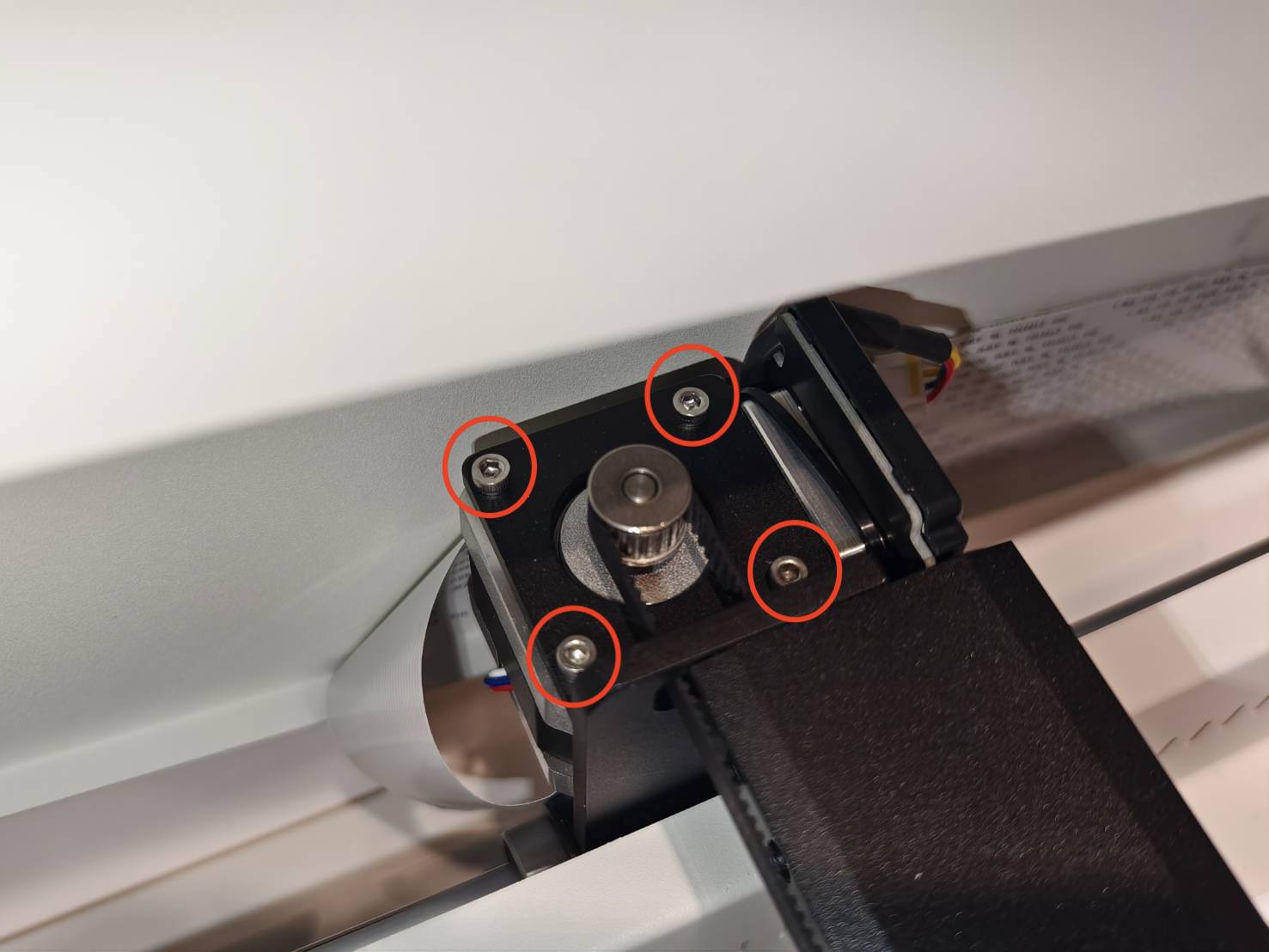

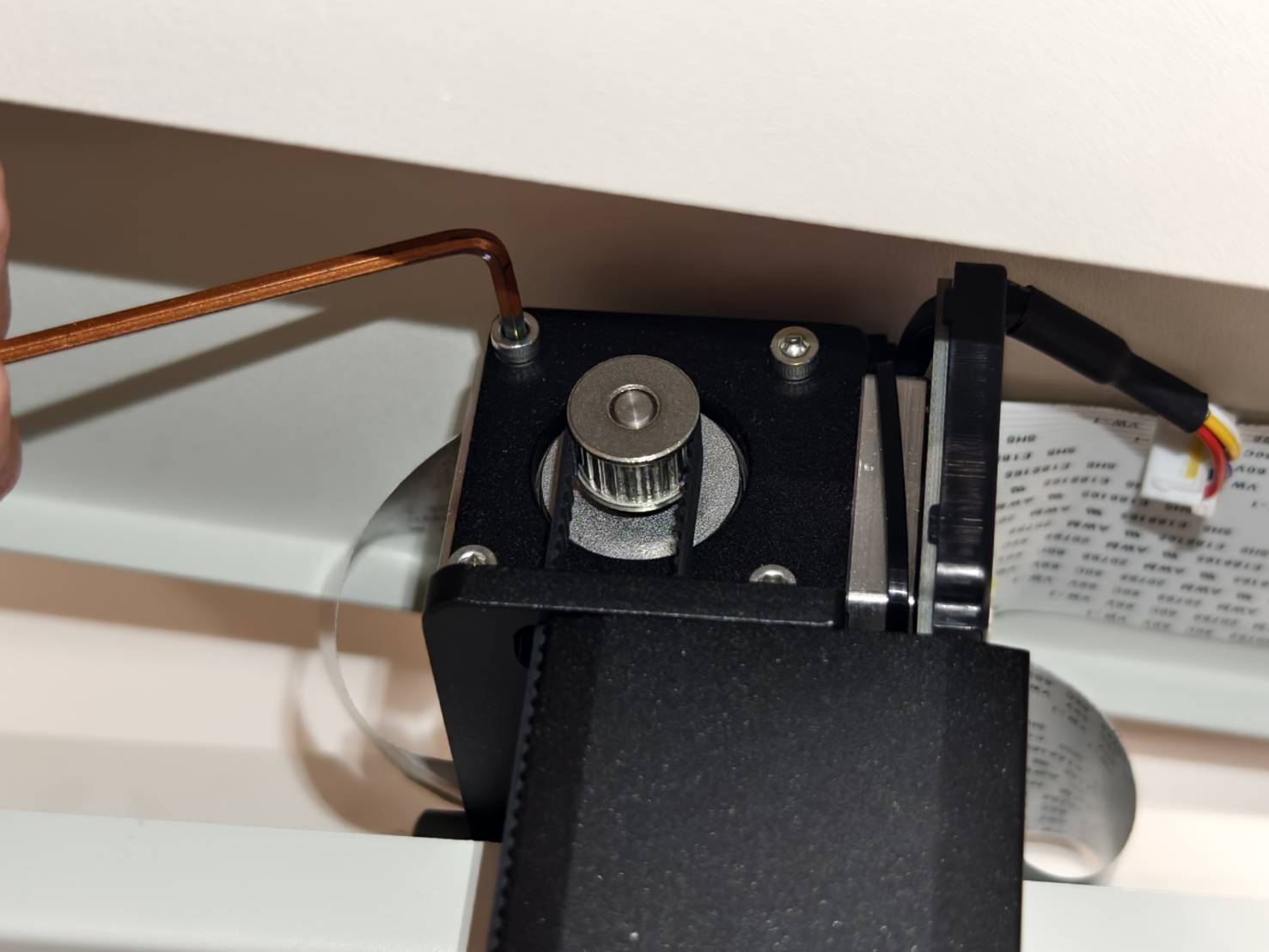

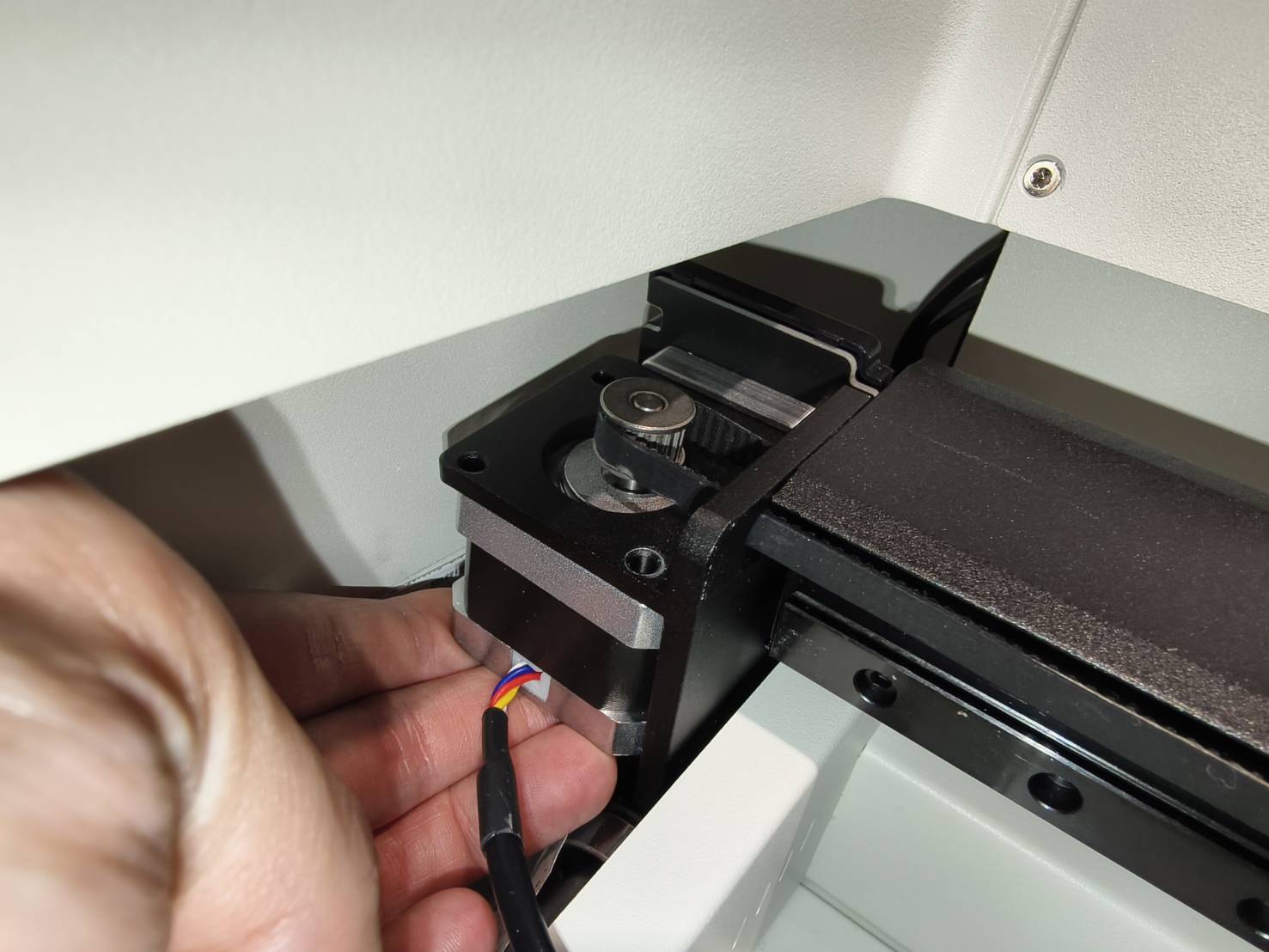

Lösen Sie den X-Achsen-Motor, indem Sie diese vier Schrauben mit einem 2,5-mm-Inbusschlüssel entfernen.

Schritt 12

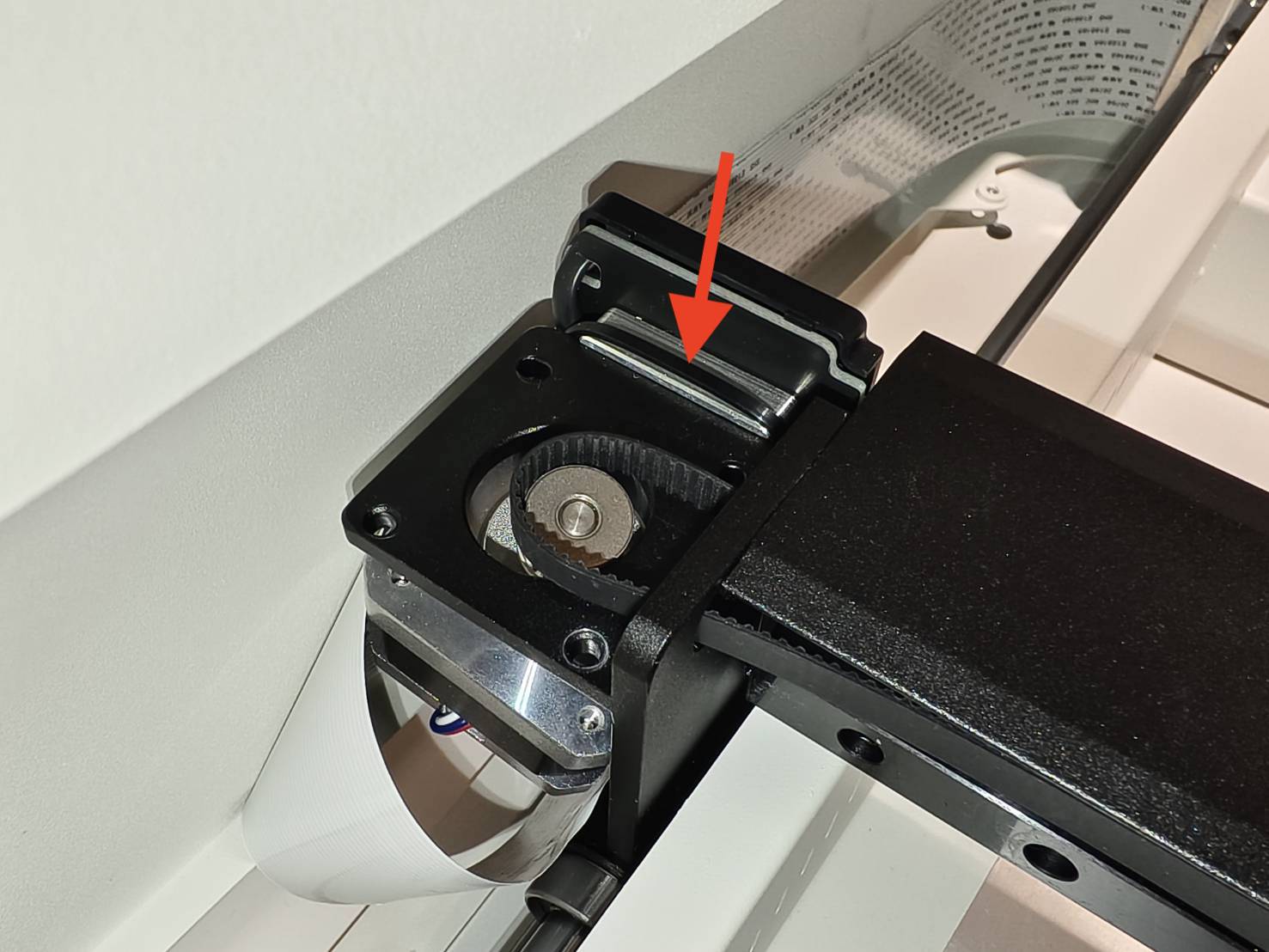

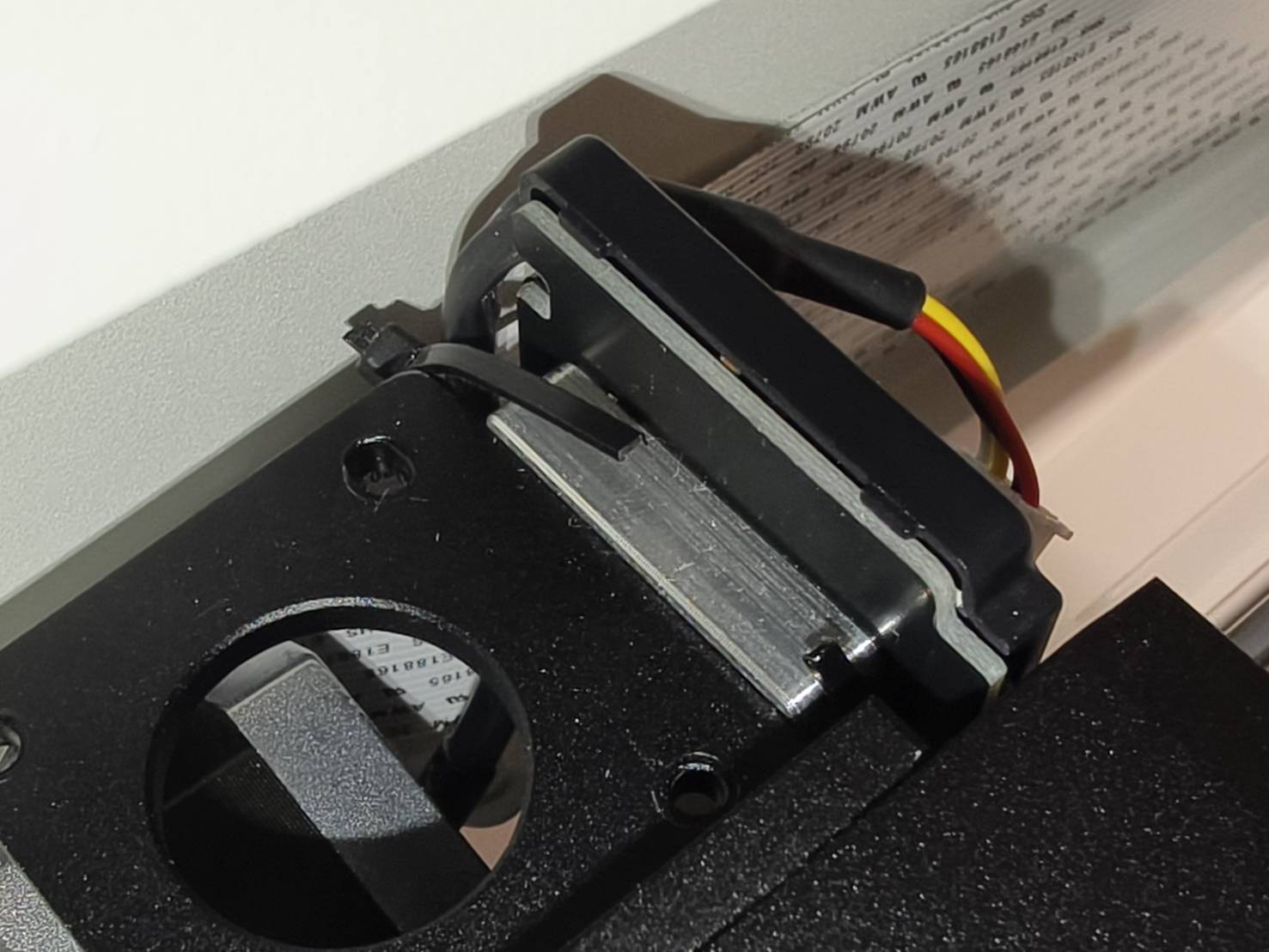

Durchtrennen Sie den Kabelbinder, damit der Motor entfernt werden kann.

Schritt 13

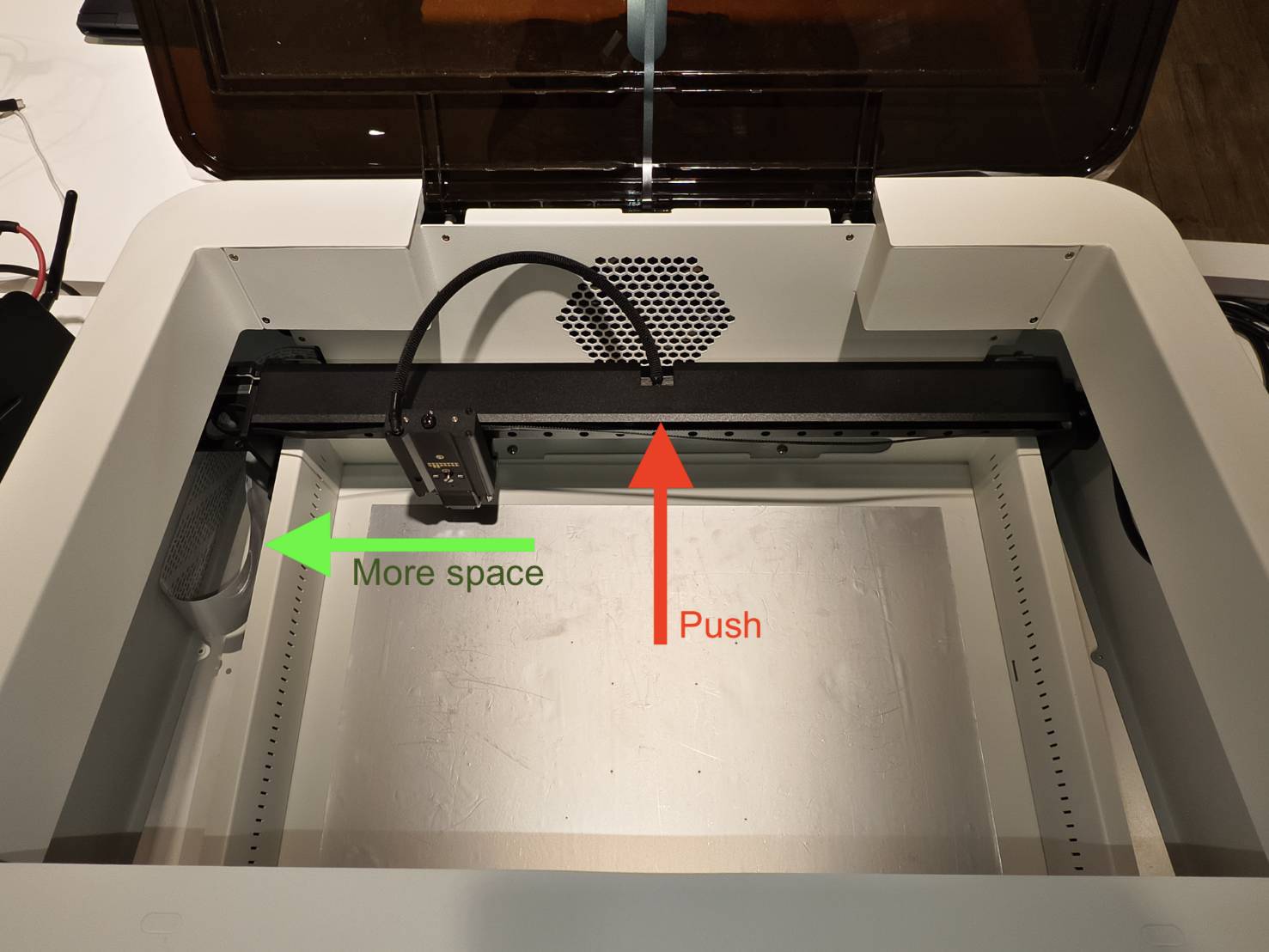

Schieben Sie die X-Achse vorsichtig nach hinten. Dies schafft mehr Platz auf der linken Seite.

Schritt 14

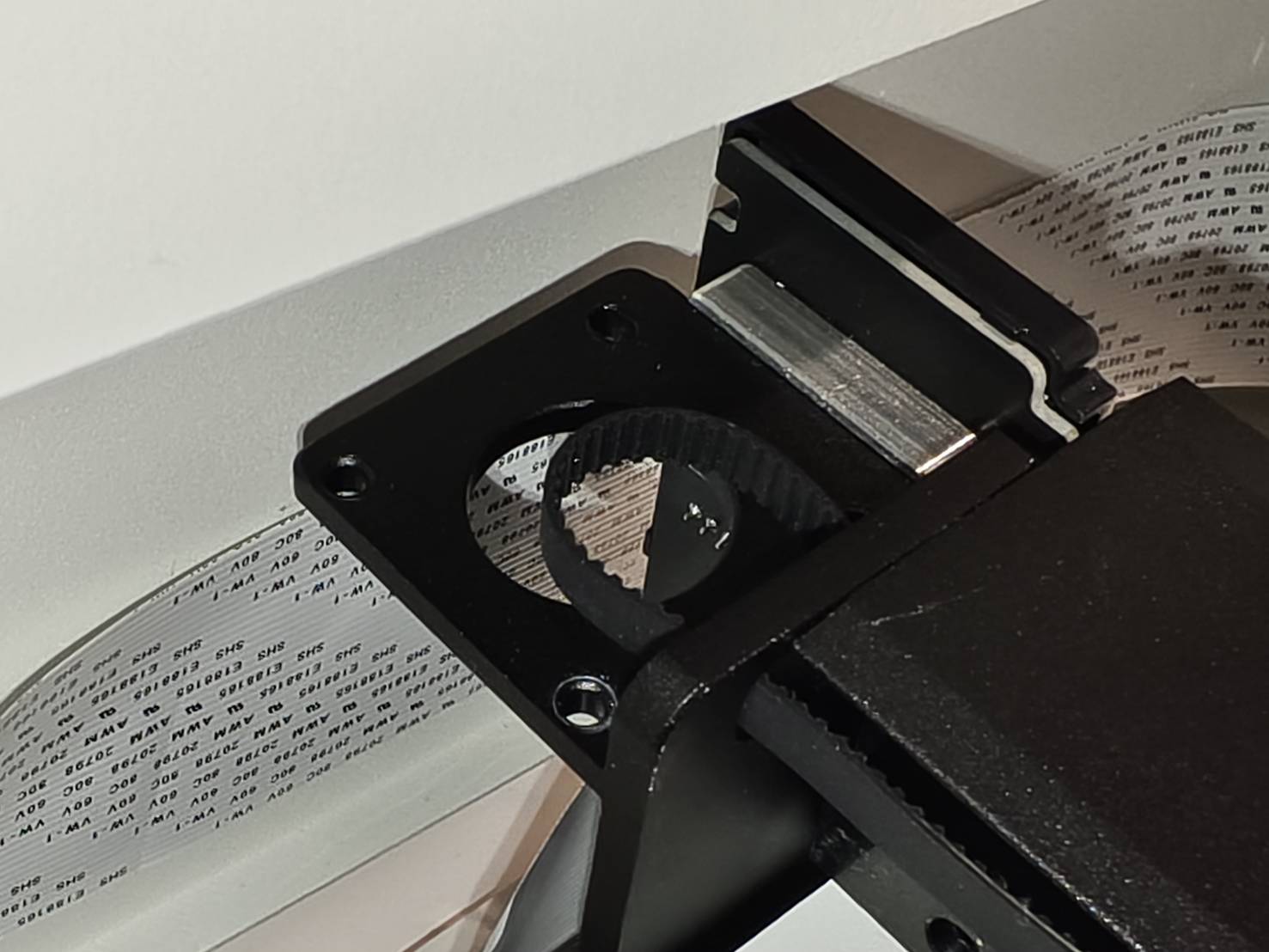

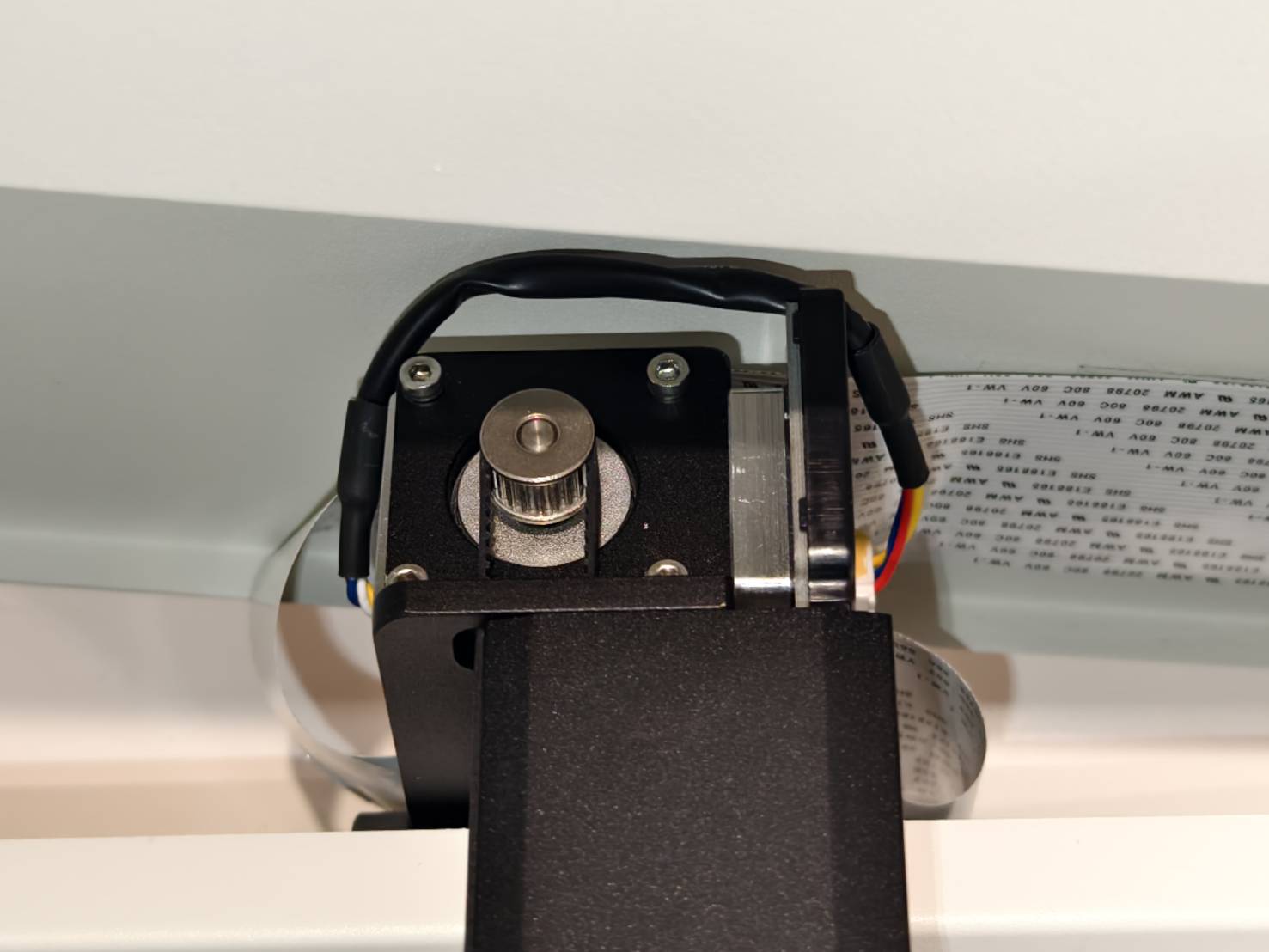

Montieren Sie den neuen X-Achsen-Motor, indem Sie zuerst den Riemen auf das Zahnrad setzen.
Vergewissern Sie sich, dass der Riemen in der korrekten Position ist, bevor Sie ihn am Motor befestigen.

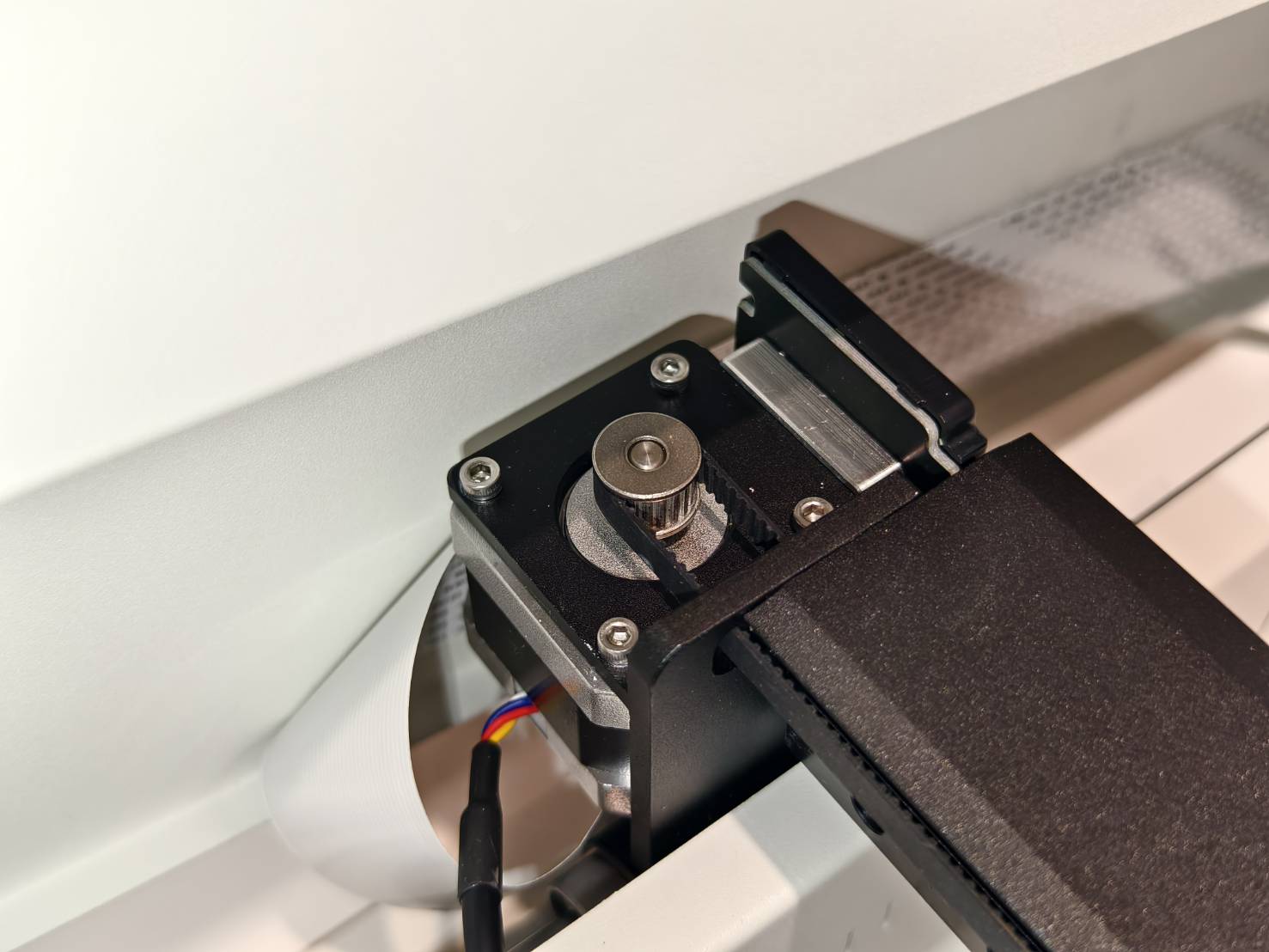

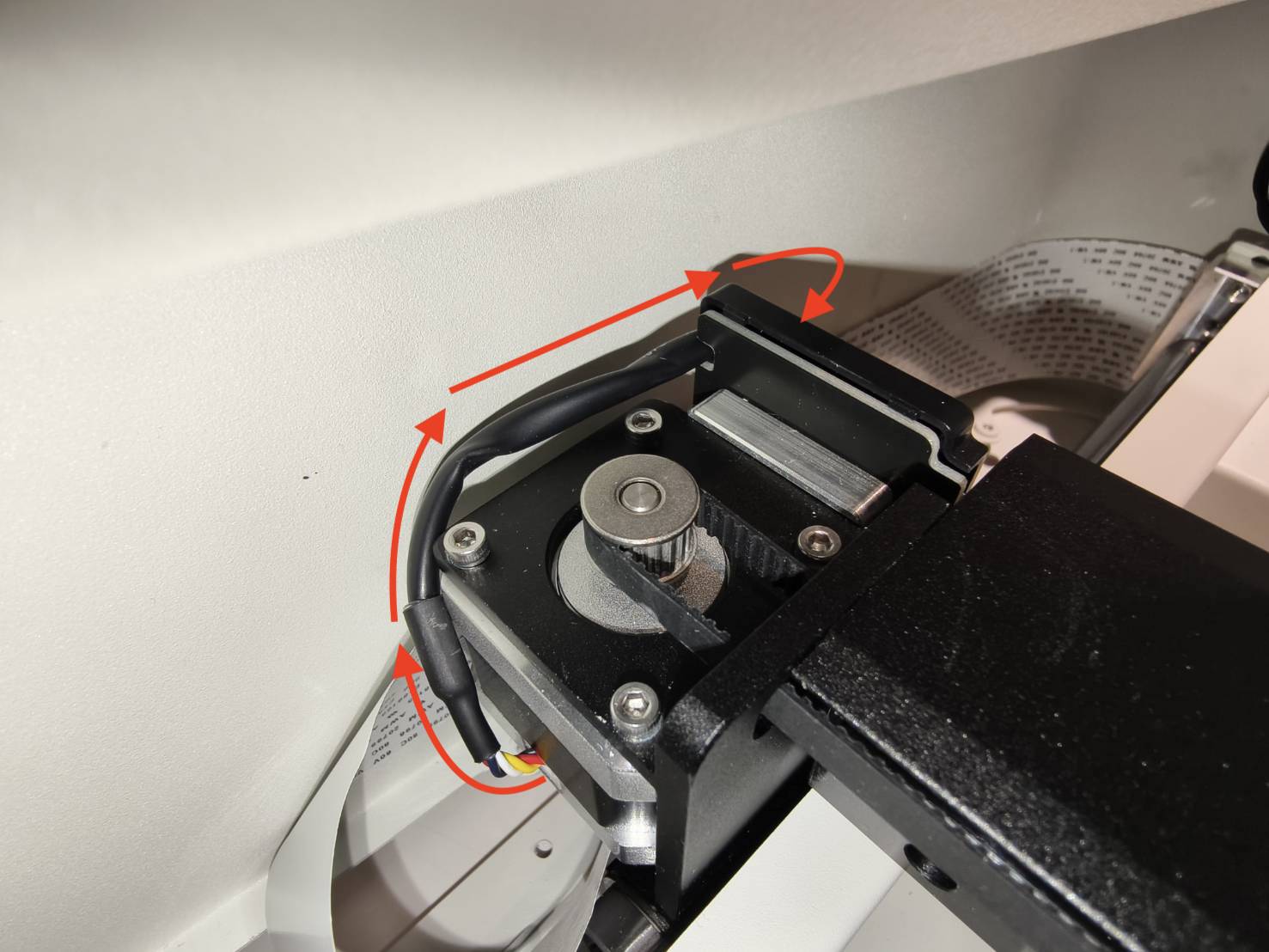

Die Kabel des Motors sollten nach außen gerichtet sein, wie im Foto unten dargestellt.

Schritt 15

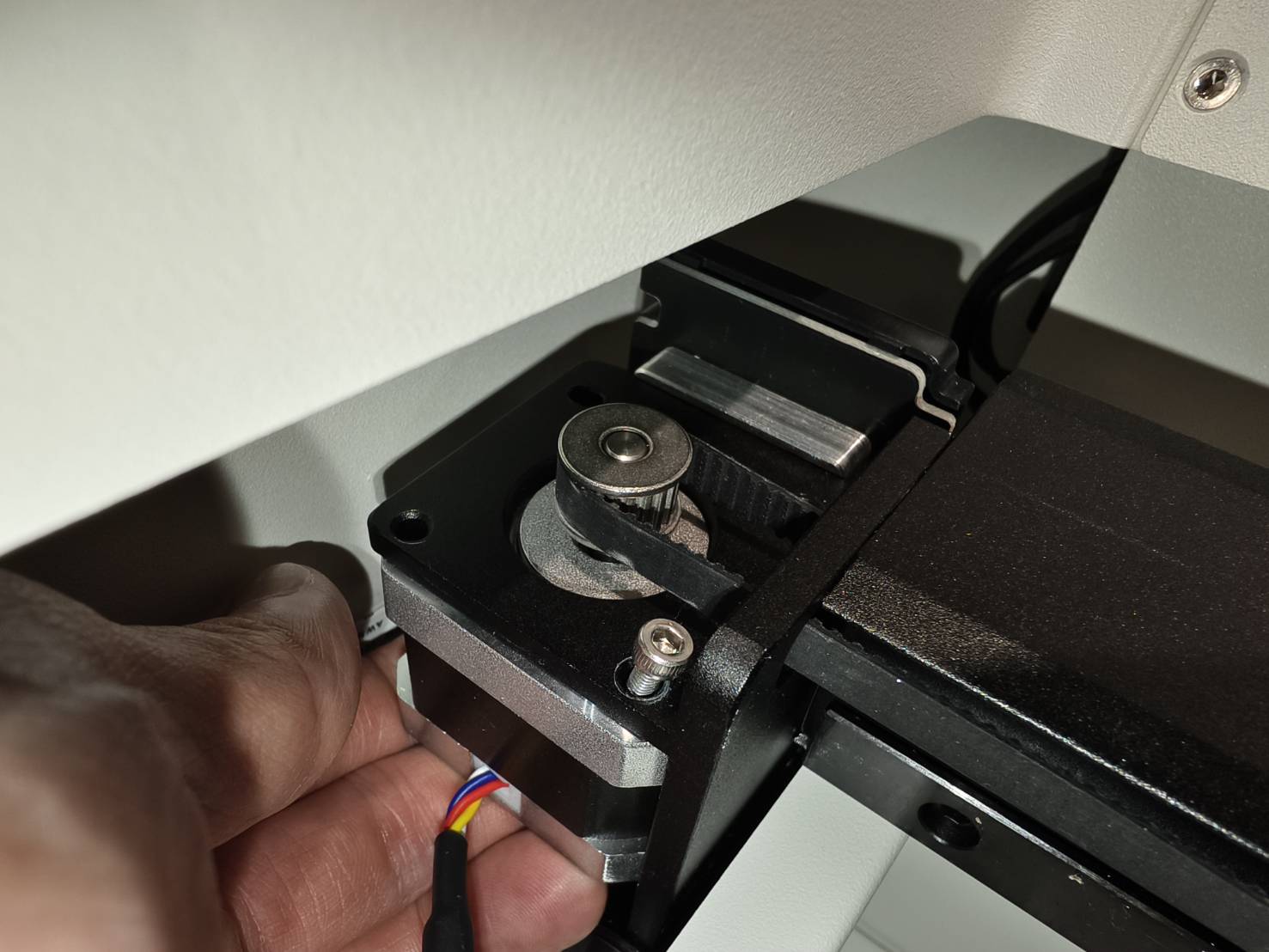

Befestigen Sie den Motor mit den vier Schrauben und einem 2,5-mm-Inbusschlüssel.

Schritt 16

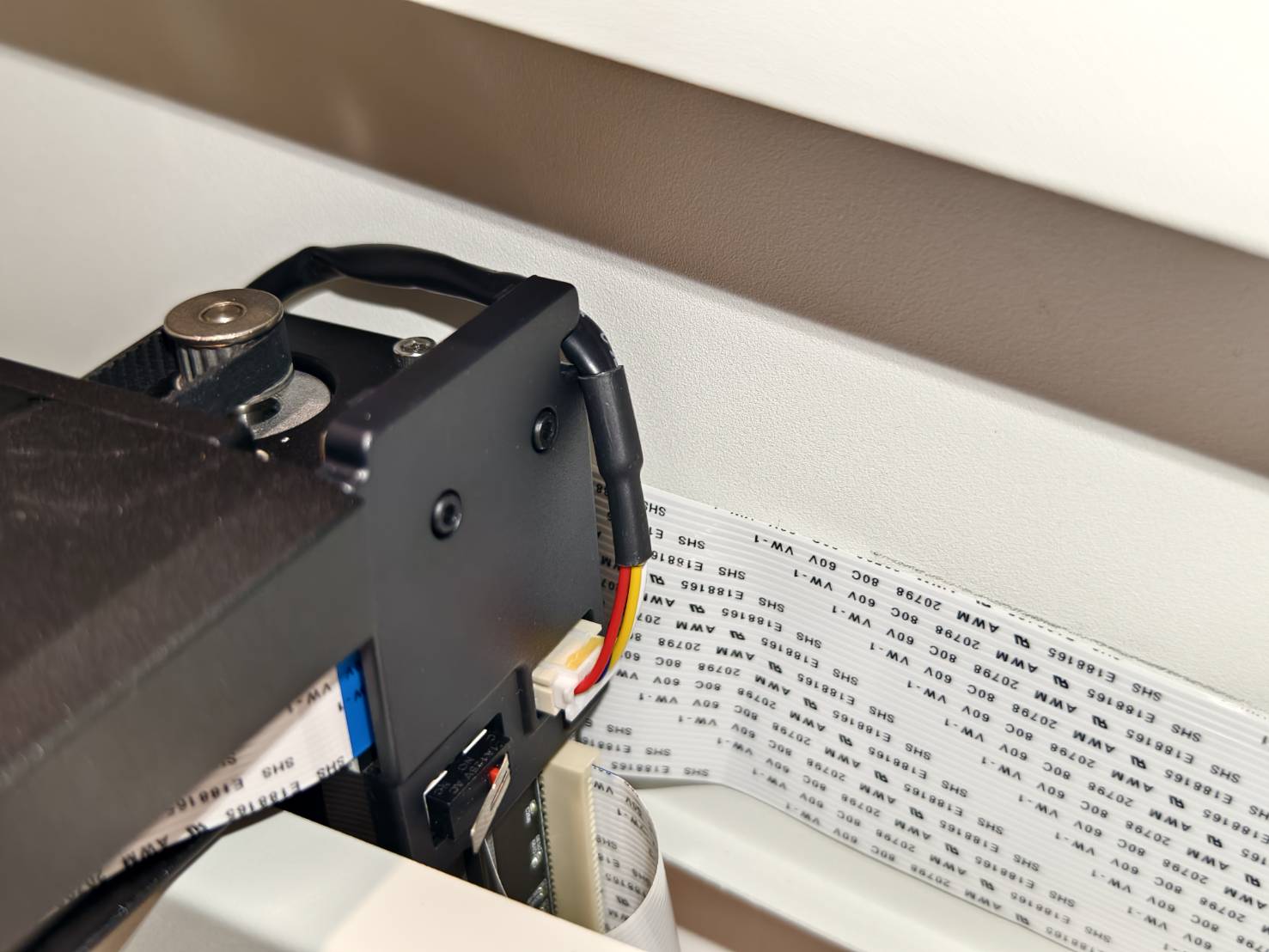

Verbinden Sie das Motorkabel mit der X-Achsen-Steuerplatine, wie in den Fotos unten gezeigt.

Schritt 17

Bringen Sie den oberen Rahmen wieder in die ursprüngliche Position.
Beachten Sie, dass die markierten Schraubenlöcher zum Arbeitsbereich zeigen müssen.

Wiederherstellung des Rahmens:

Schritt 18

Ziehen Sie die seitlichen Schrauben fest.

Schritt 19

Drehen Sie die Maschine um. Schrauben Sie alle Schrauben an der Unterseite fest.
Bitte beachten Sie, dass der markierte Fuß und die Schraube sich in der Nähe der USB-Anschlüsse befinden müssen.

Hinweis:
Es empfiehlt sich, die Schrauben zunächst nicht vollständig anzuziehen, da einige möglicherweise nicht korrekt ausgerichtet sind und sich nicht einschrauben lassen. Ziehen Sie alle Schrauben erst fest, nachdem sie alle eingesetzt wurden.

Schritt 20

Drehen Sie die Maschine um. Bewegen Sie den Modulsitz, um zu überprüfen, ob er sich frei bewegen lässt.

Wenn sich der Sitz problemlos bewegen lässt, fahren Sie bitte mit Schritt 22.

Wenn der Sitz klemmt oder sich nicht vollständig zum Lüfter hin schieben lässt, fahren Sie bitte mit Schritt 21.

Schritt 21

fort. Versuchen Sie, die Schraube des Gummifußes in der Nähe der USB-Anschlüsse zu lösen und bewegen Sie den Modulsitz erneut.

Schritt 22

Bringen Sie die Feder wieder am X-Achsen-Riemen an.
