Ador - X-Achsen-Riemen (Rundriemen) Austausch – FLUX Help Center

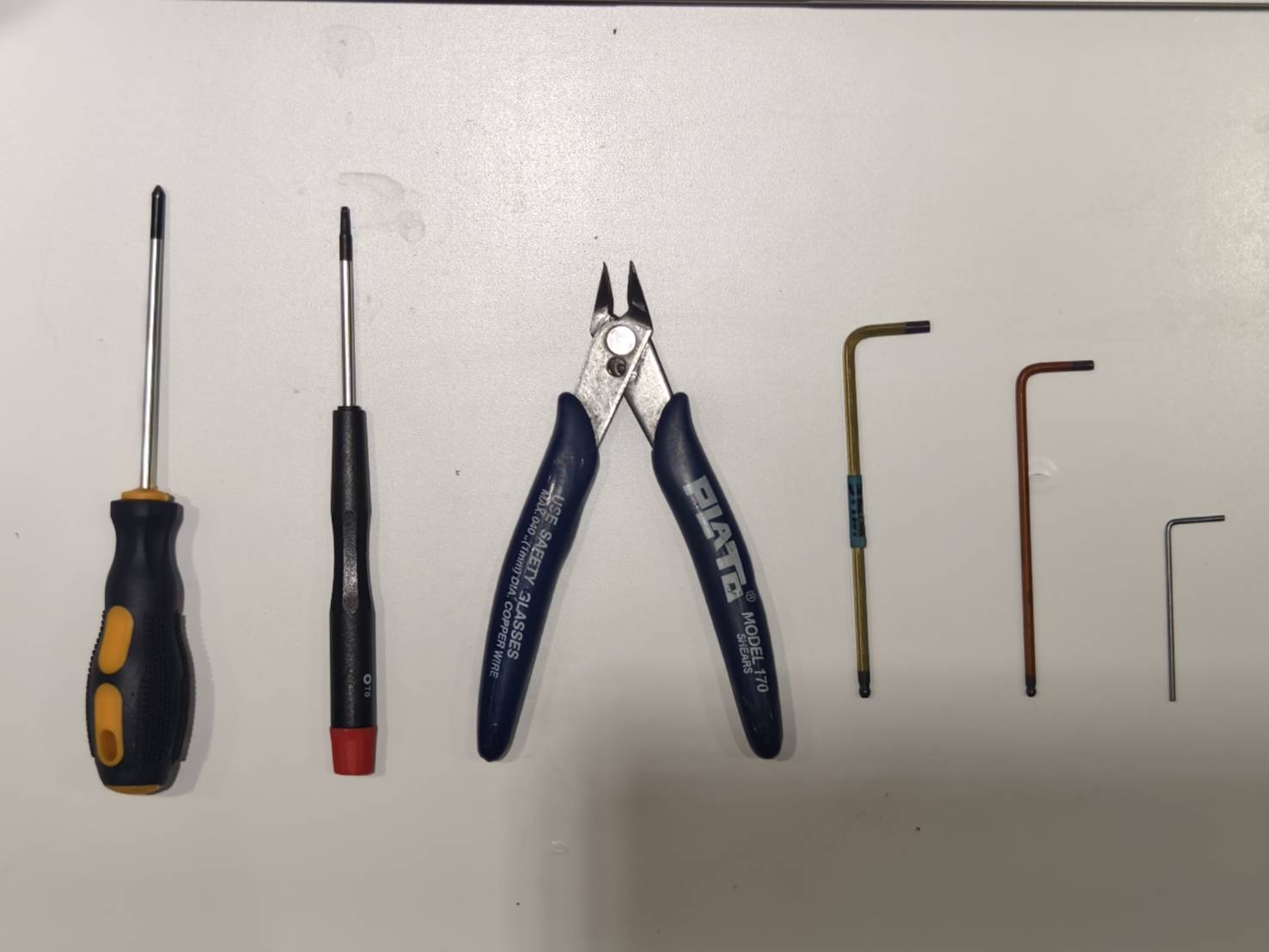

Werkzeuge

1	Kreuzschlitzschraubendreher
2	Torx T8 Schraubendreher
3	Seitenschneider
4	3 mm Inbusschlüssel
5	2,5 mm Inbusschlüssel
6	1,5 mm Inbusschlüssel

Schritt 1

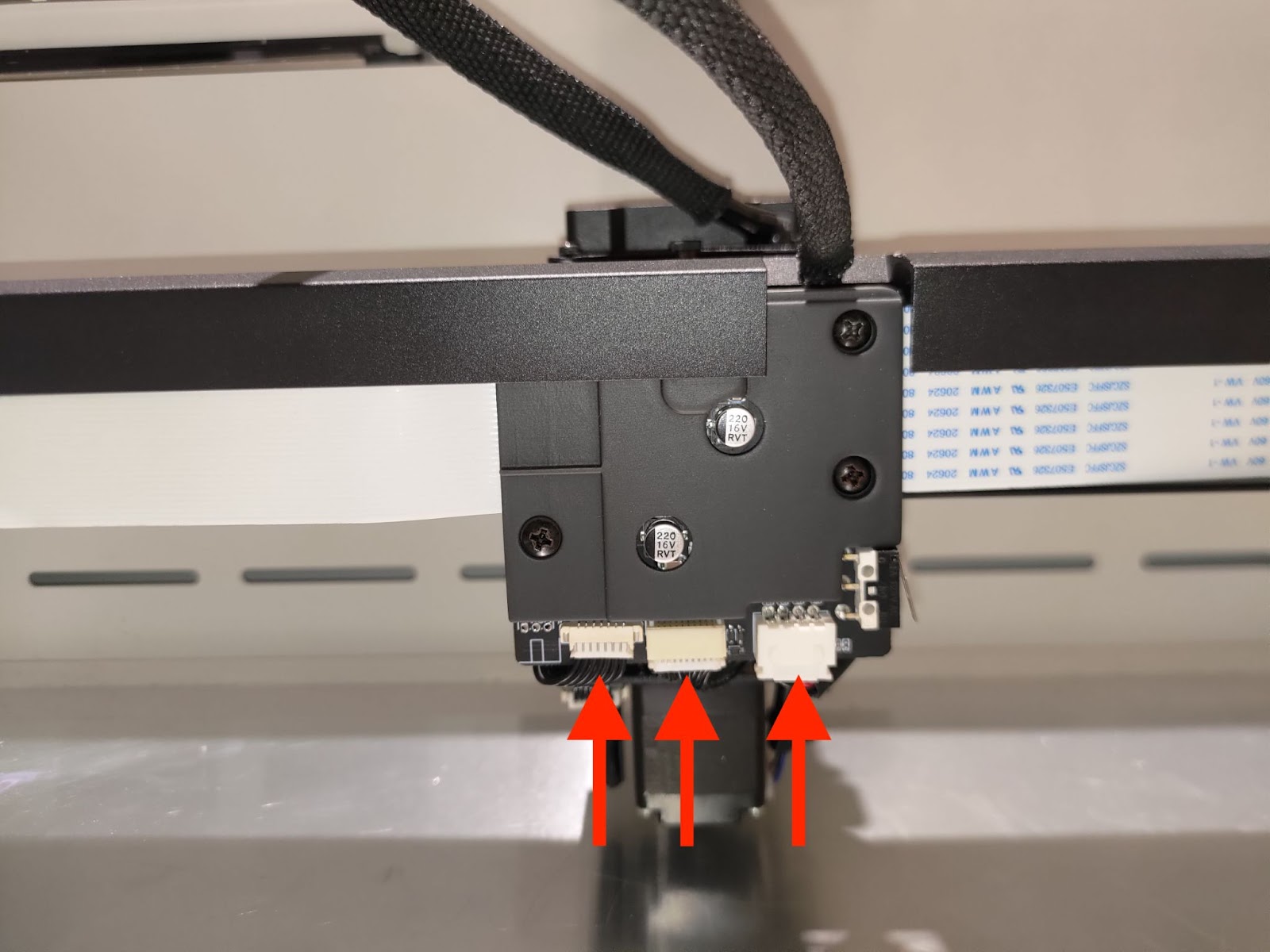

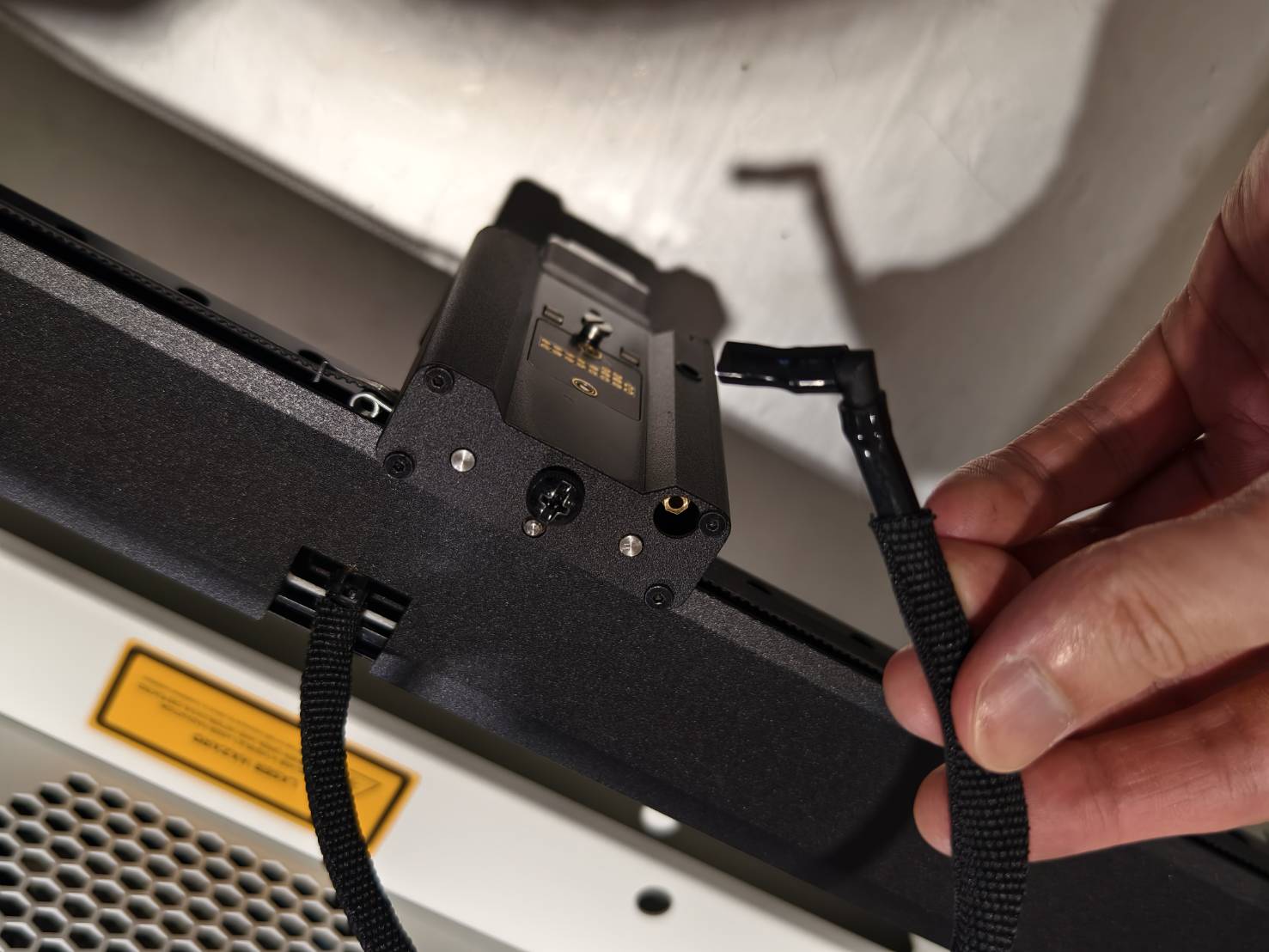

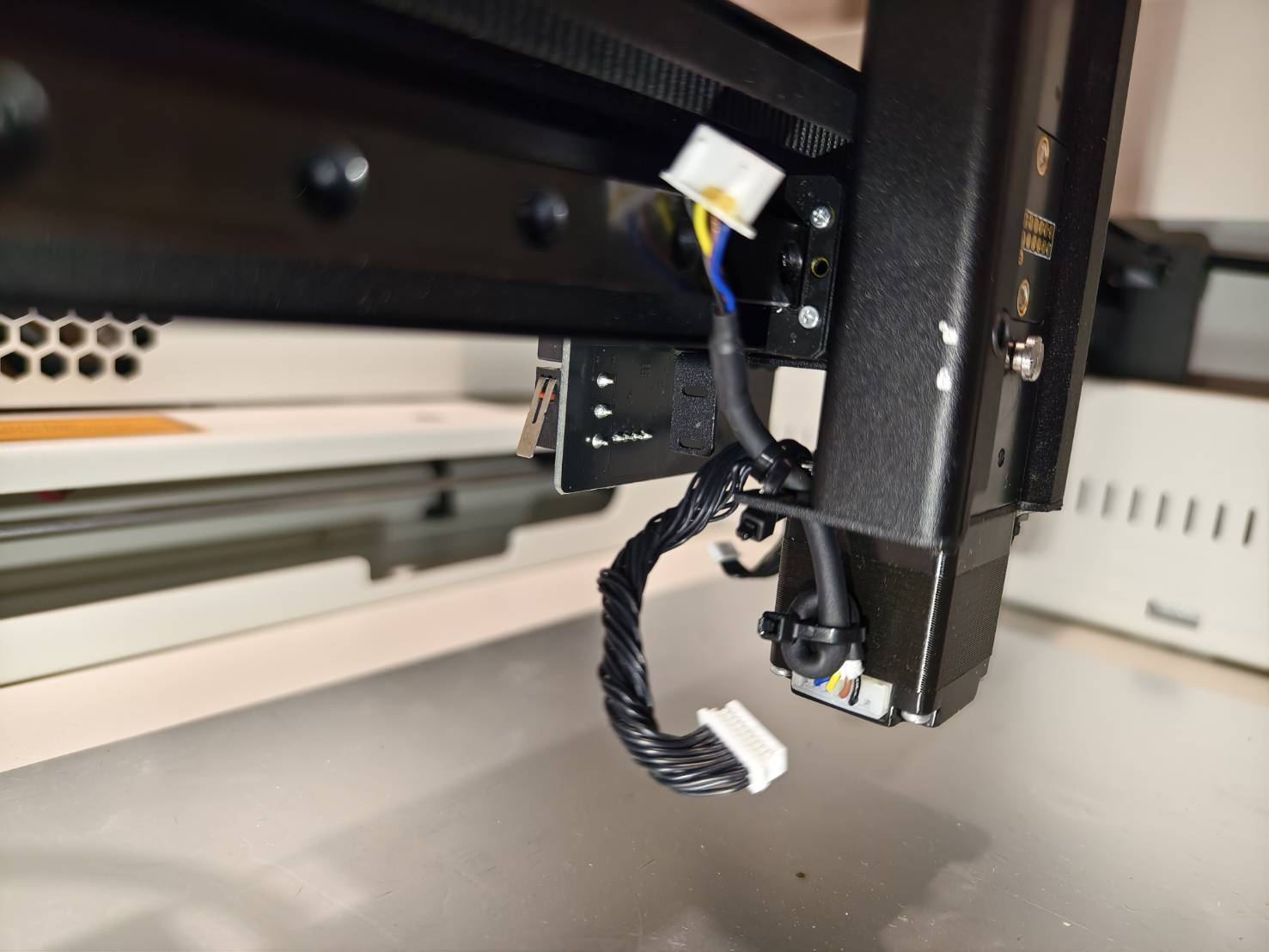

Trennen Sie die drei im nachfolgenden Bild gekennzeichneten Kabel.

Schritt 2

Verwenden Sie einen Inbusschlüssel, um die Riemenspannfeder am X-Achsen-Riemen zu entfernen.

Schritt 3

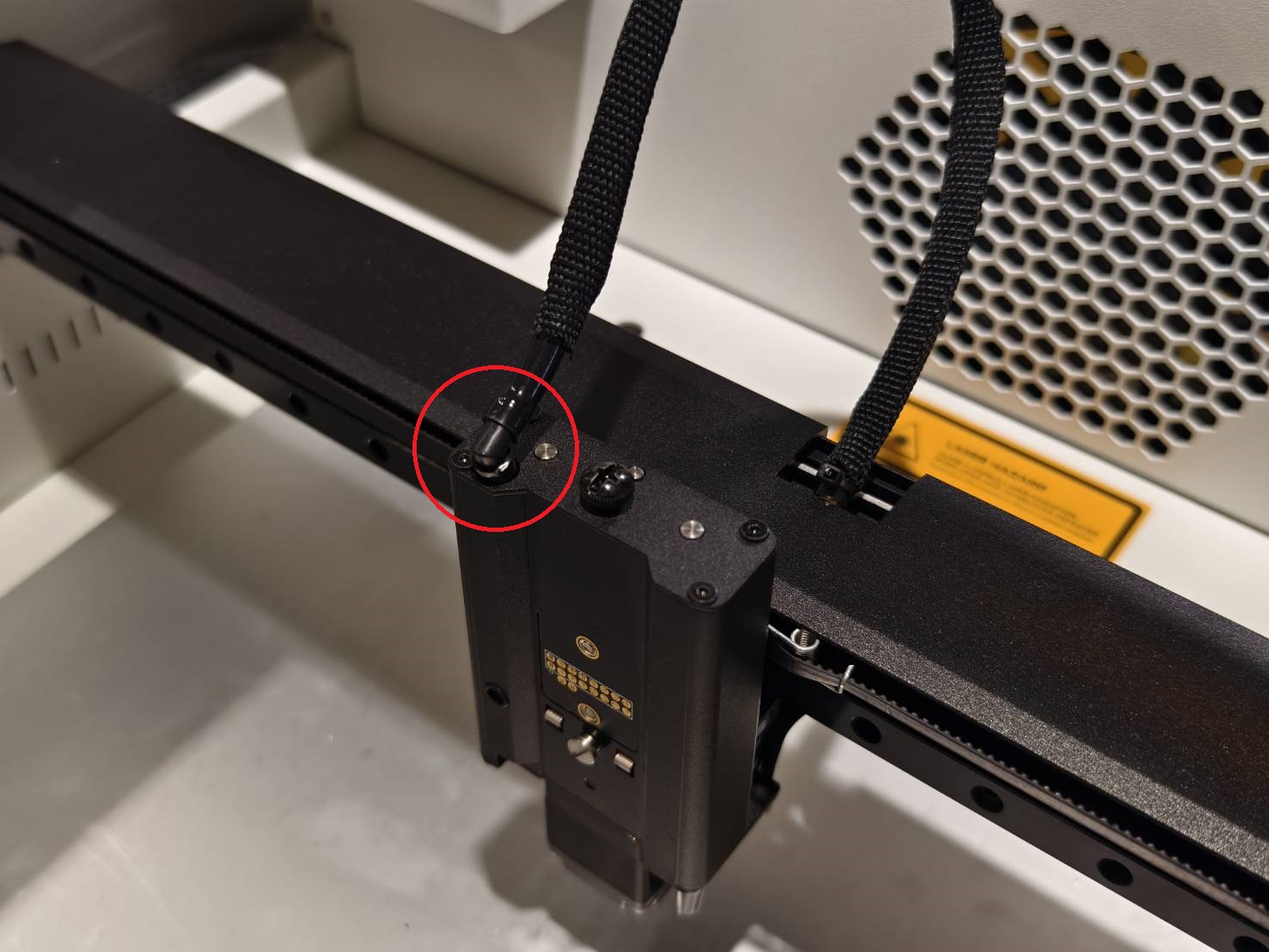

Lösen Sie den Luftschlauch mit dem L-förmigen Verbindungsstück vom Modulsitz.

Schritt 4

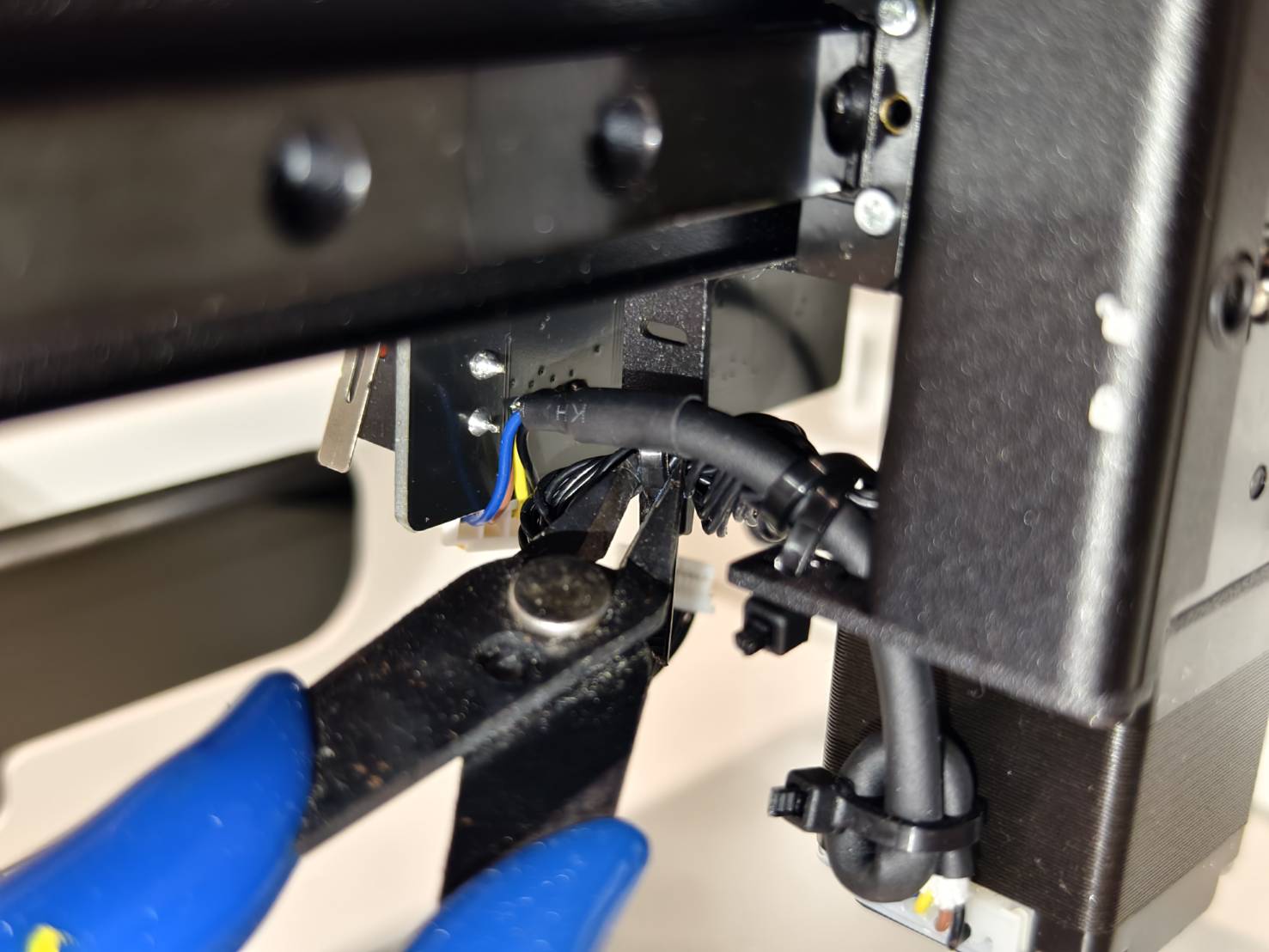

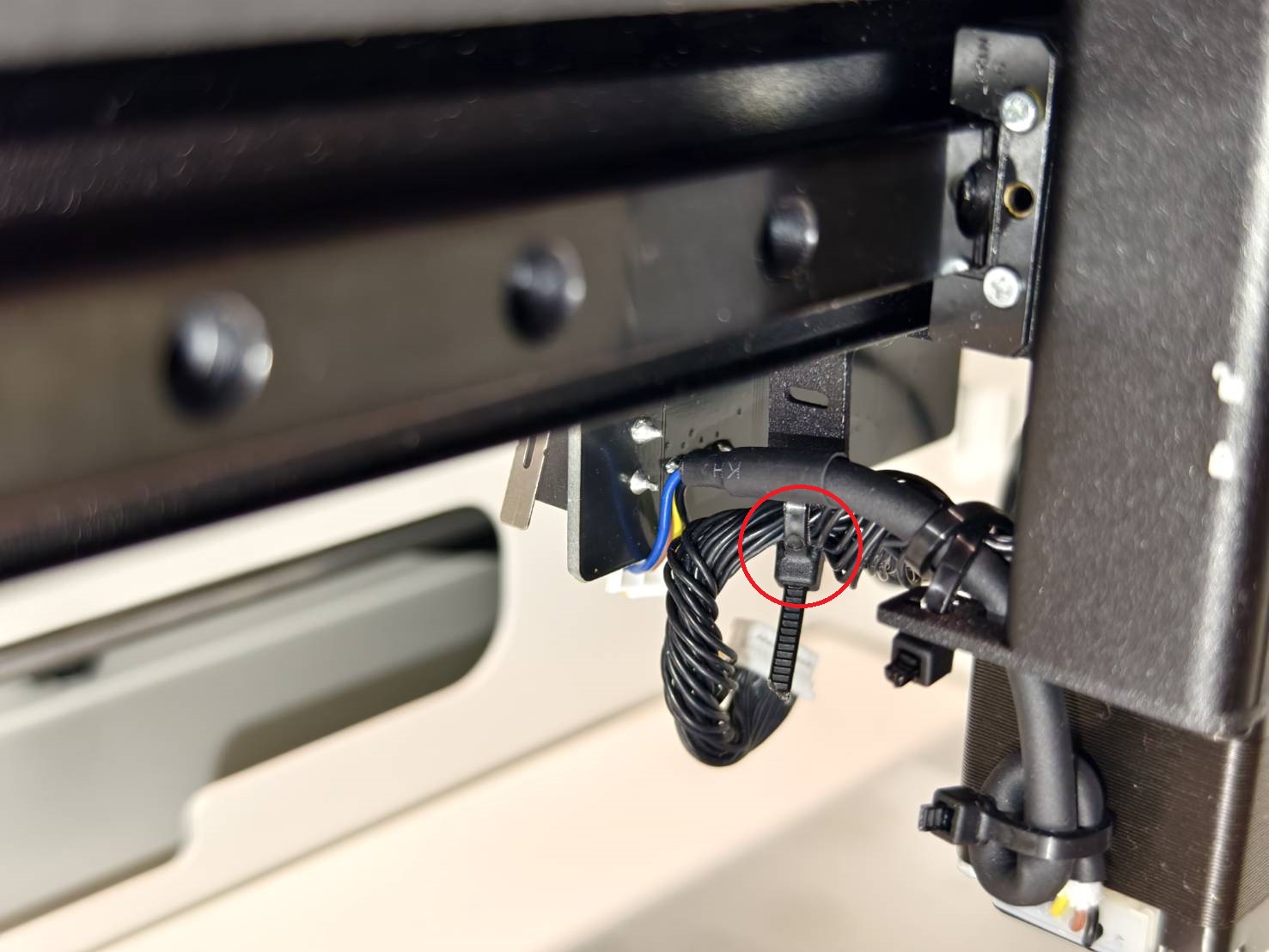

Schneiden Sie den Kabelbinder durch, der das 20-polige Kabel an der Rückseite des Modulsitzes hält.

Schritt 5

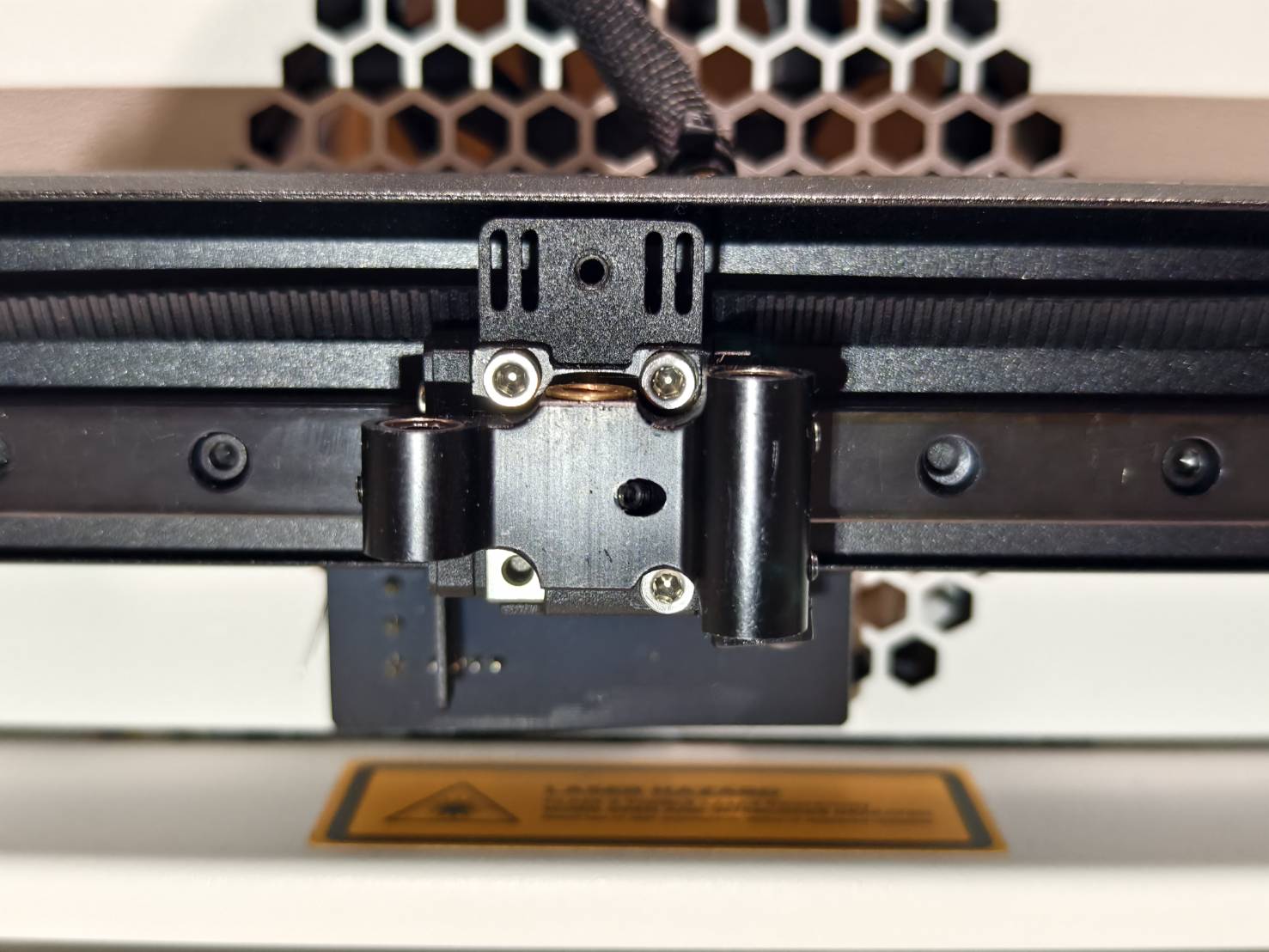

Lösen Sie diese beiden Schrauben, um die Metallgrundplatte zu entfernen.

Schritt 5.1

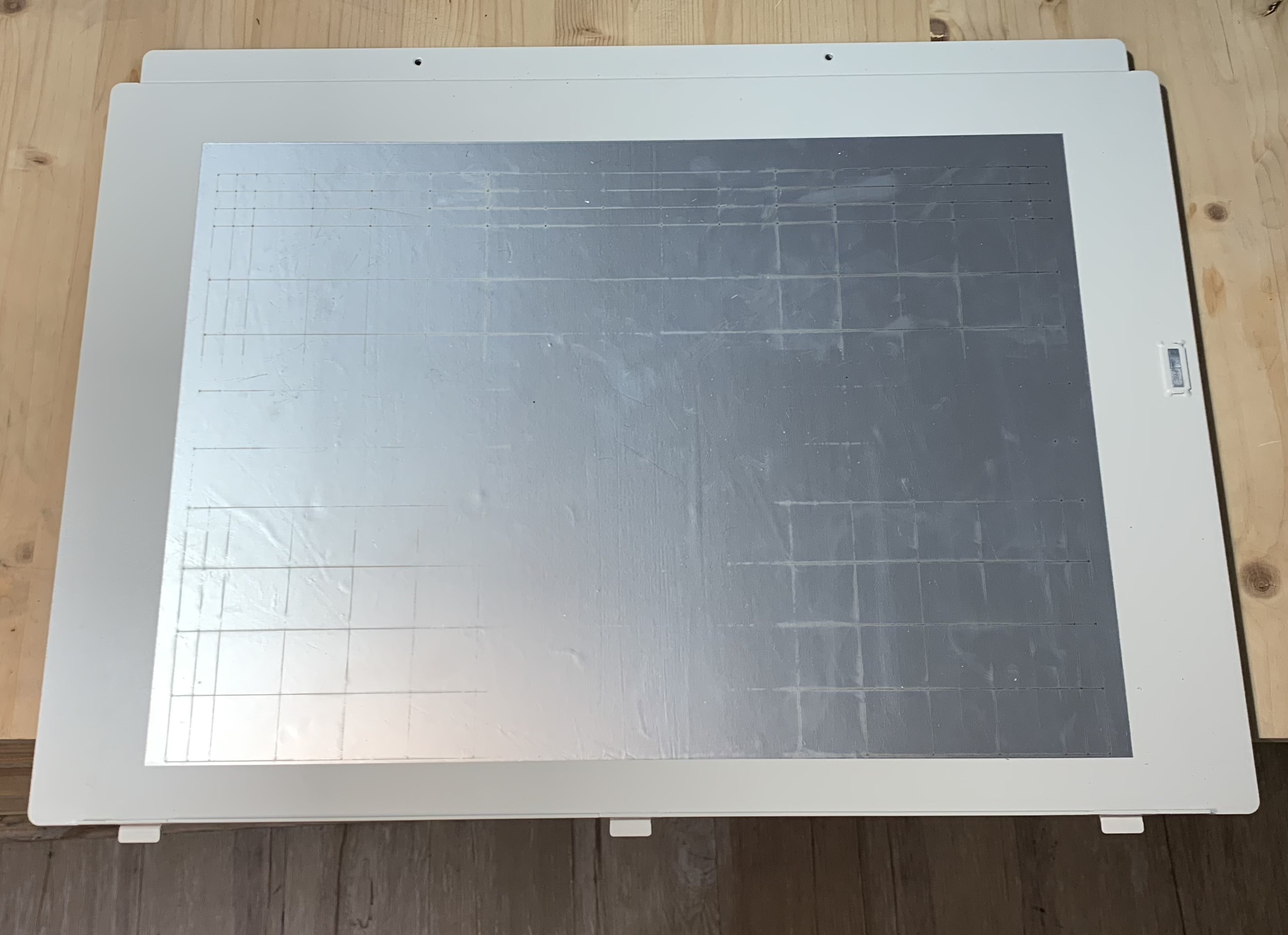

Entfernen Sie die Metallgrundplatte, indem Sie die Maschine leicht anheben und die Grundplatte direkt herausnehmen.

Schritt 6

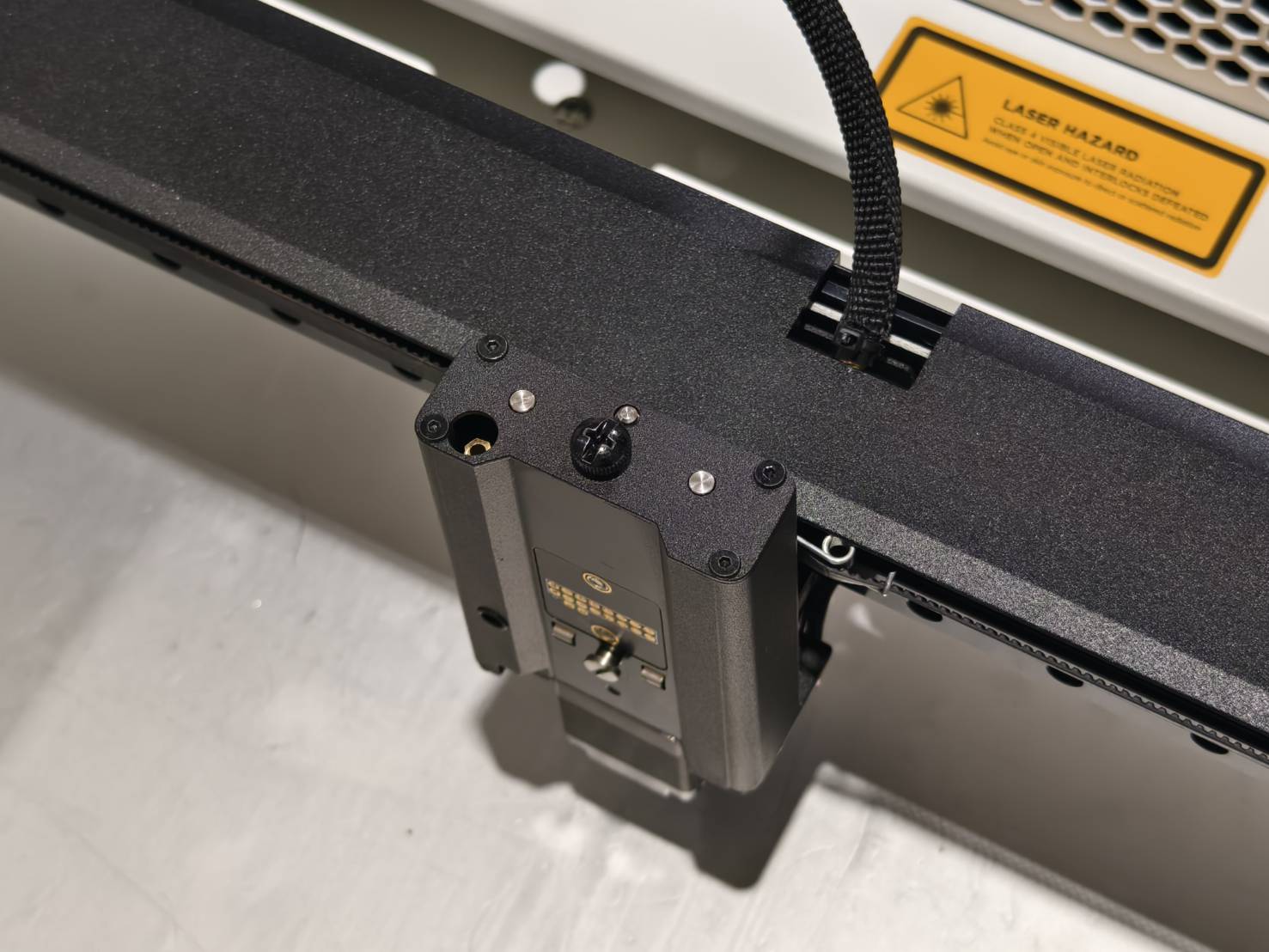

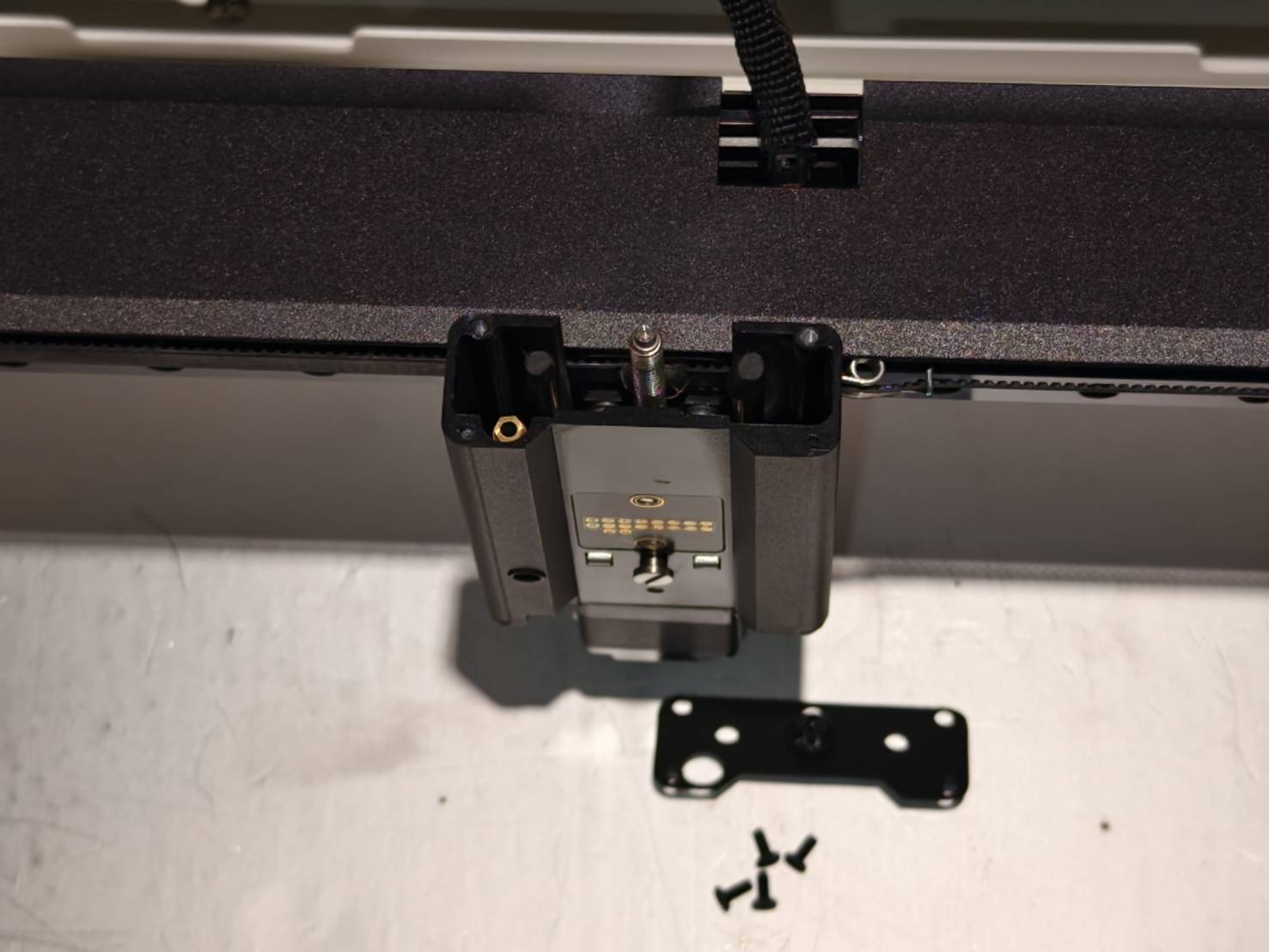

Entfernen Sie den oberen Rahmen des Modulsitzes. (1,5 mm Innensechskantschraube × 4 Stk.)

Schritt 7

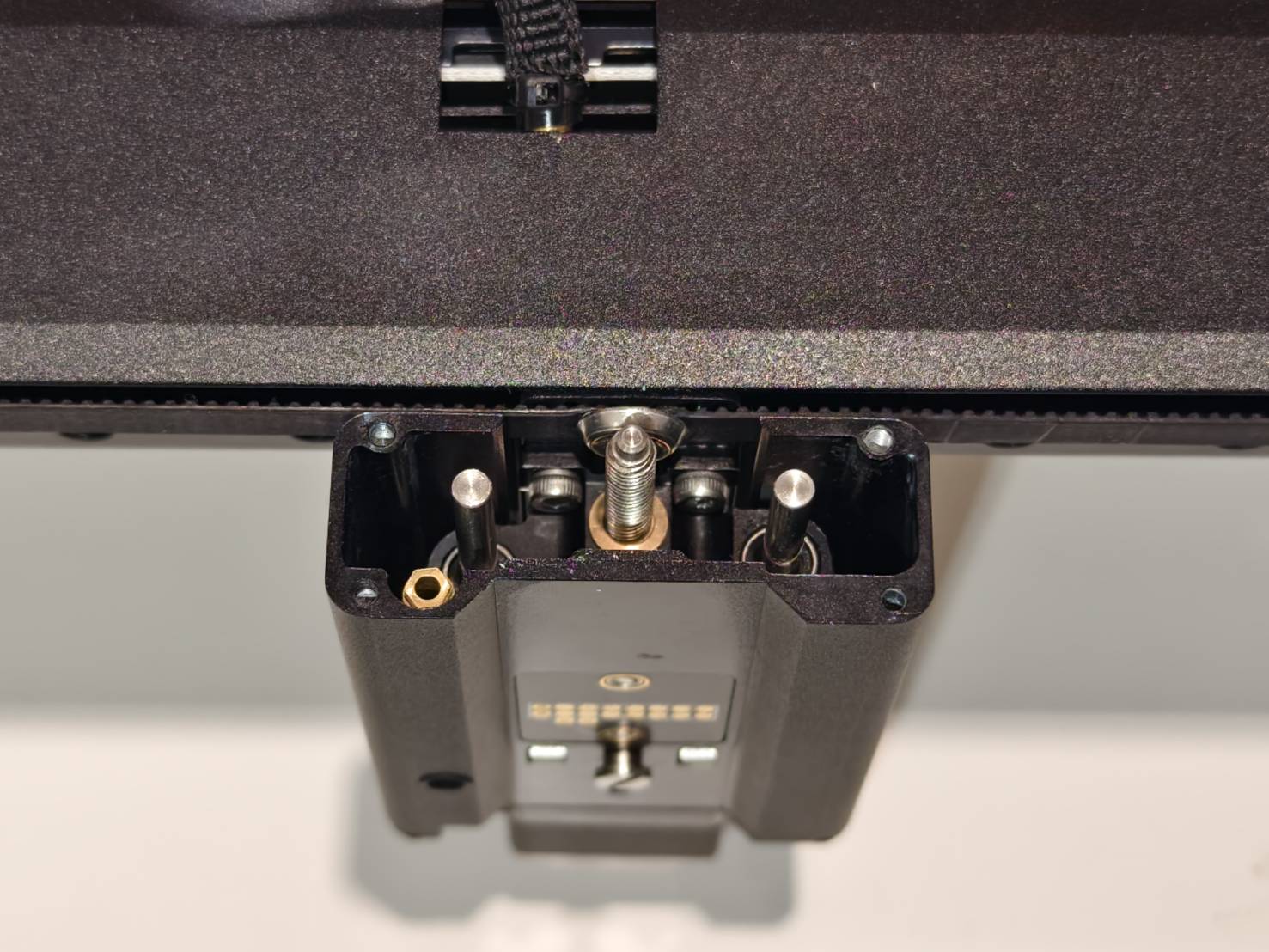

Entfernen Sie das Lager an der Oberseite des Bolzens und bewahren Sie es sicher für die spätere Verwendung auf.
(Falls Ihre Maschine dieses Lager nicht besitzt, fahren Sie bitte mit Schritt 7.1 fort.)

Schritt 7.1

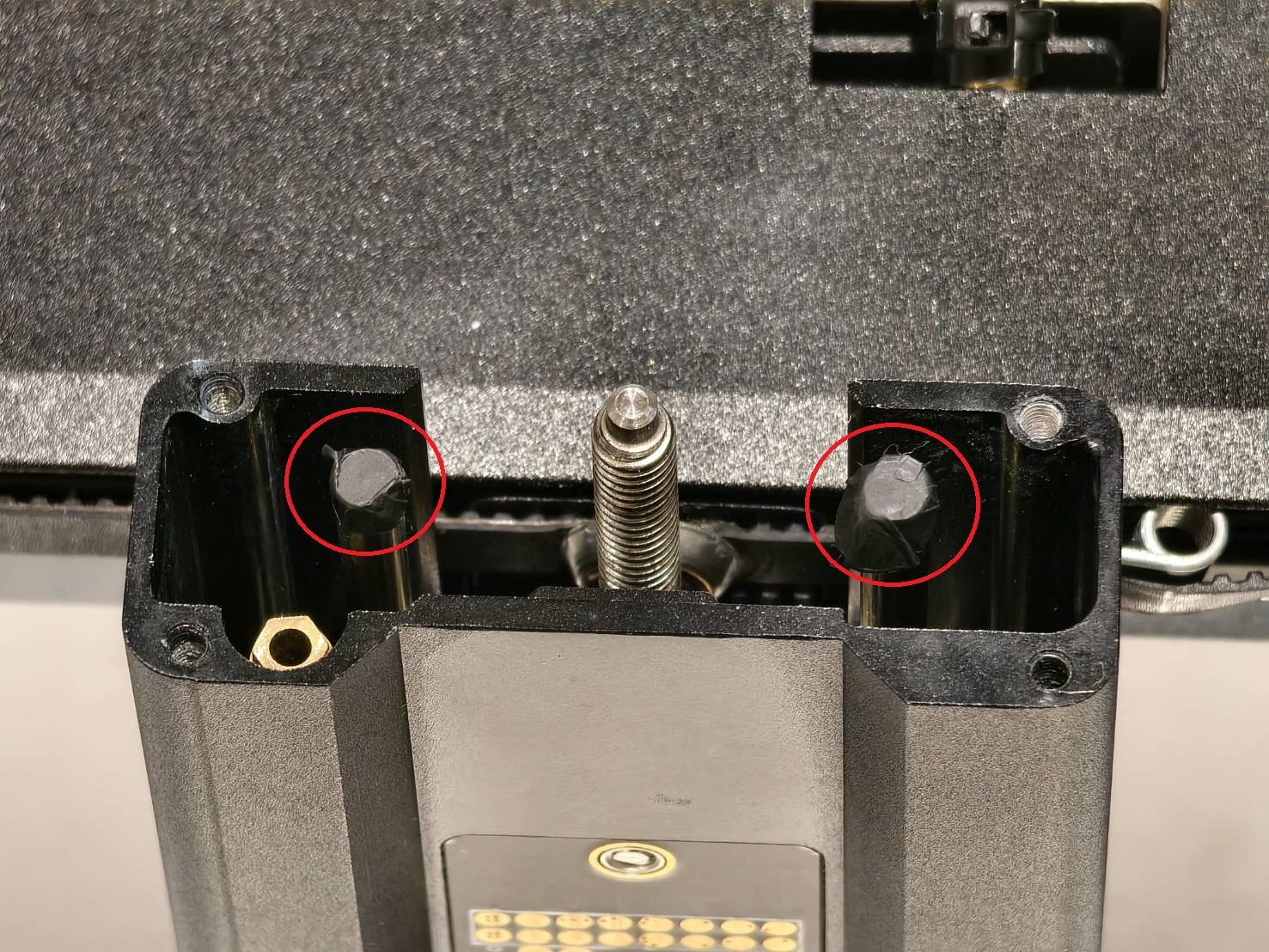

Entfernen Sie die beiden schwarzen Aufkleber an der Oberseite der Wellen.
Falls Ihre Maschine keine Aufkleber wie auf dem Foto unten besitzt, fahren Sie bitte mit Schritt 8 fort.

Schritt 8

Drehen Sie den Bolzen in der Mitte im Uhrzeigersinn, um die gesamte Halterung mit dem Z-Achsen-Motor zu entfernen.

Schritt 9

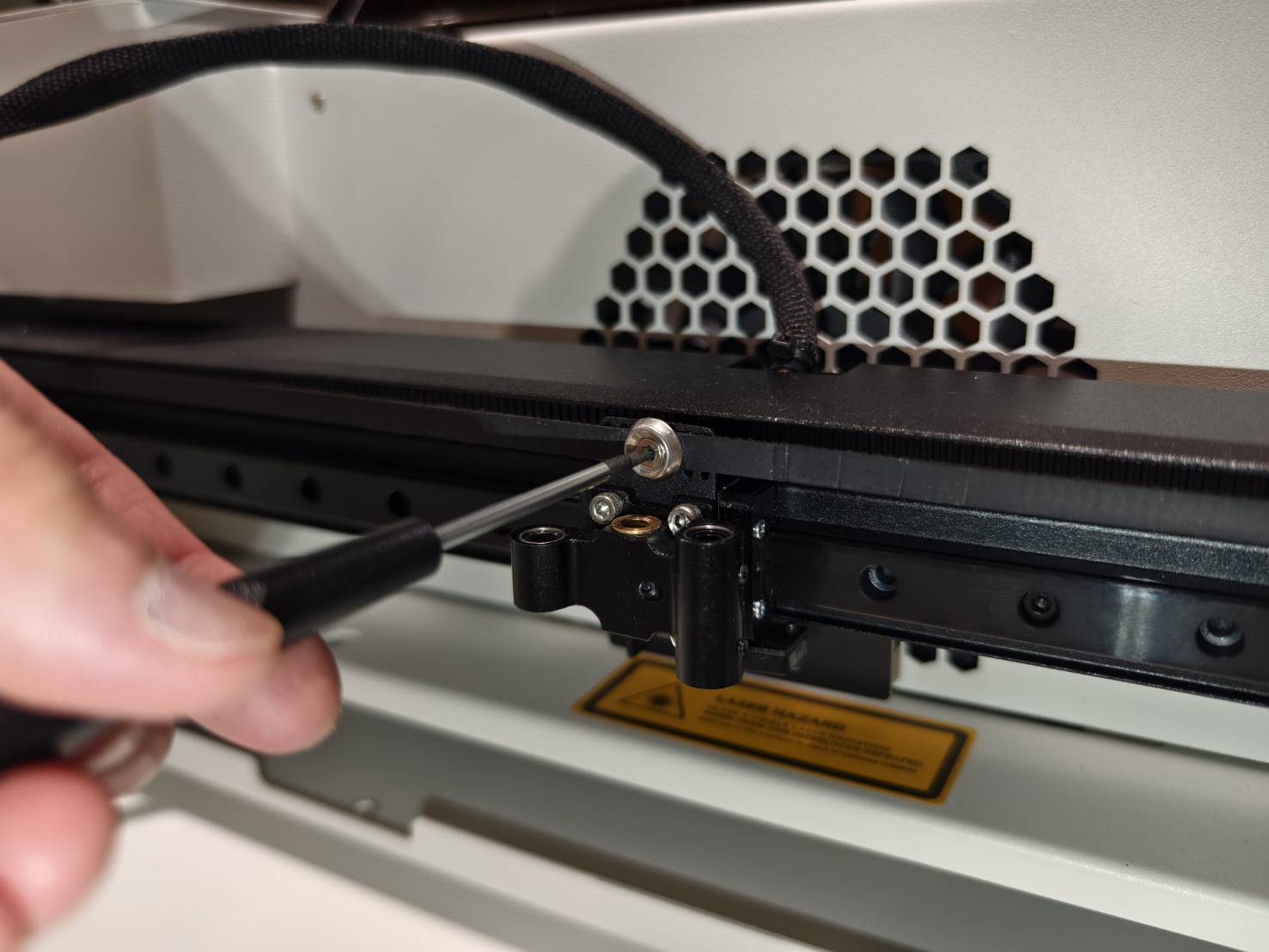

Lösen Sie die Riemenschraube. Halten Sie dabei den Riemen fest, um zu verhindern, dass sich der Riemen löst.

Schritt 10

Entfernen Sie den Riemen durch Herausziehen oder schneiden Sie ihn ab.

Schritt 11

Schalten Sie das Gerät aus, ziehen Sie das Netzkabel ab und drehen Sie das Gerät um.

Schritt 12

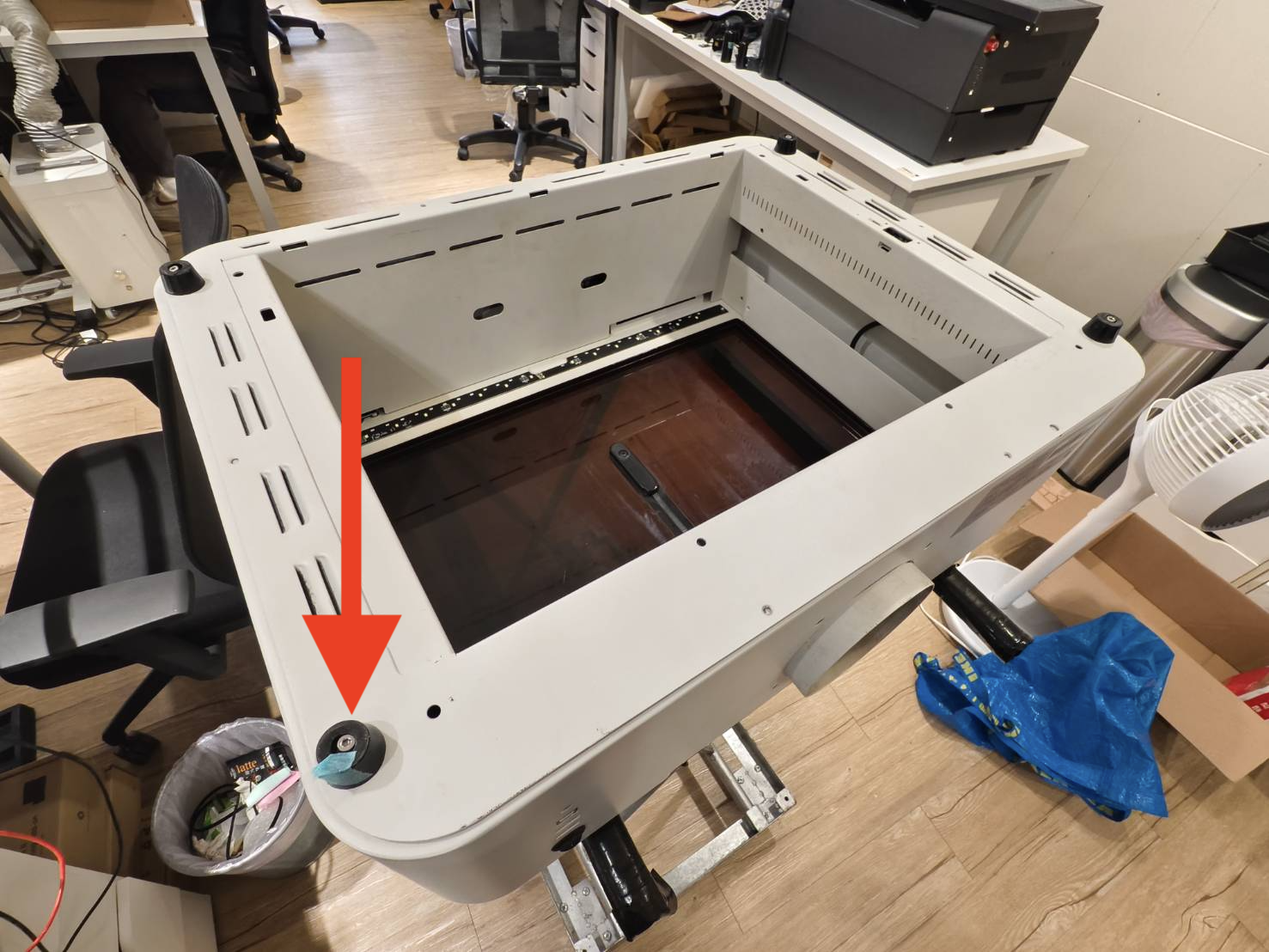

Markieren Sie den Gummifuß und die Schraube in der Nähe des USB-Anschlusses.
Der Zweck der Markierung ist, dass die Schraube dieses Fußes kürzer als die anderen ist und an derselben Position verbleiben muss.

Schritt 13

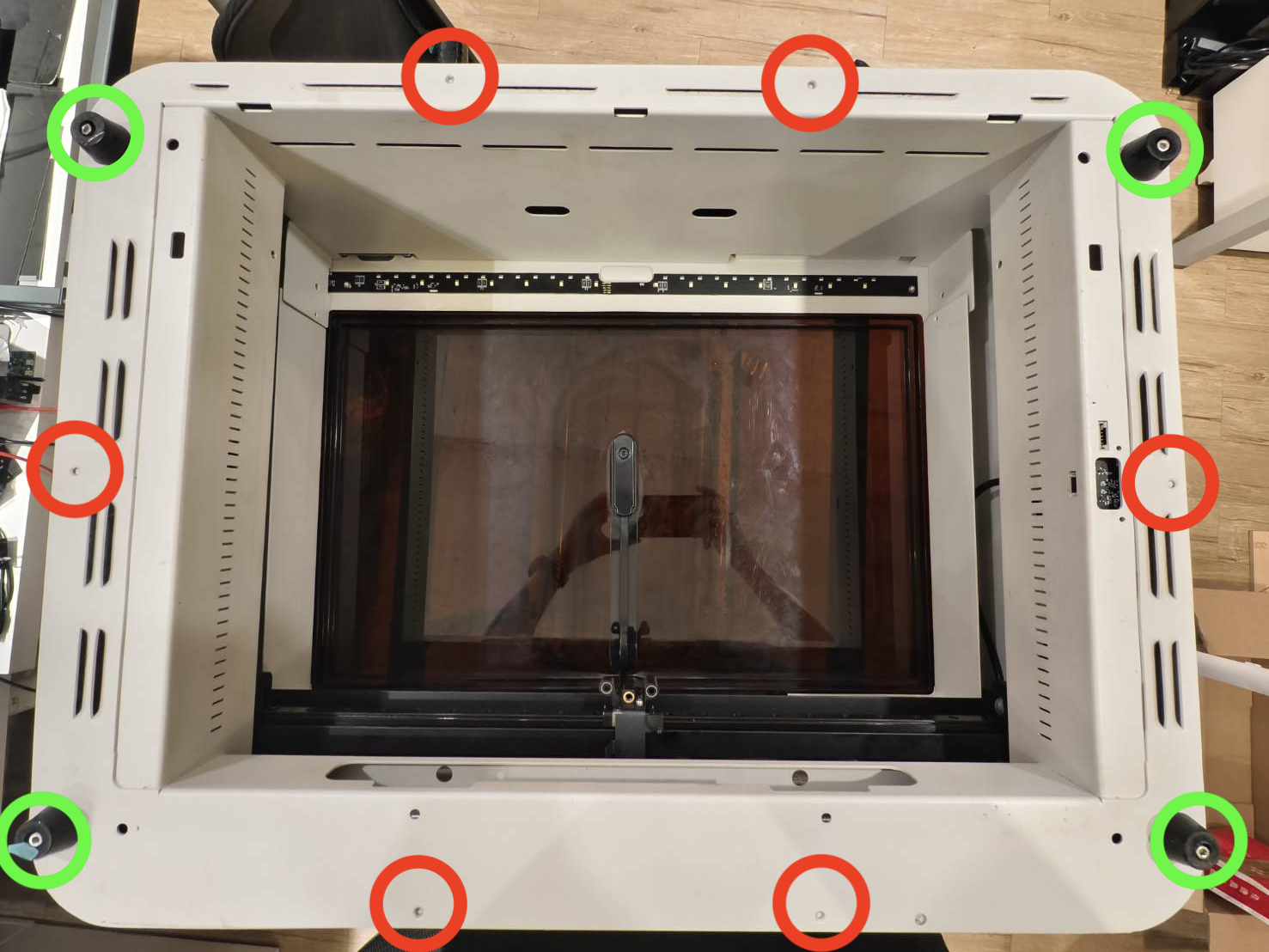

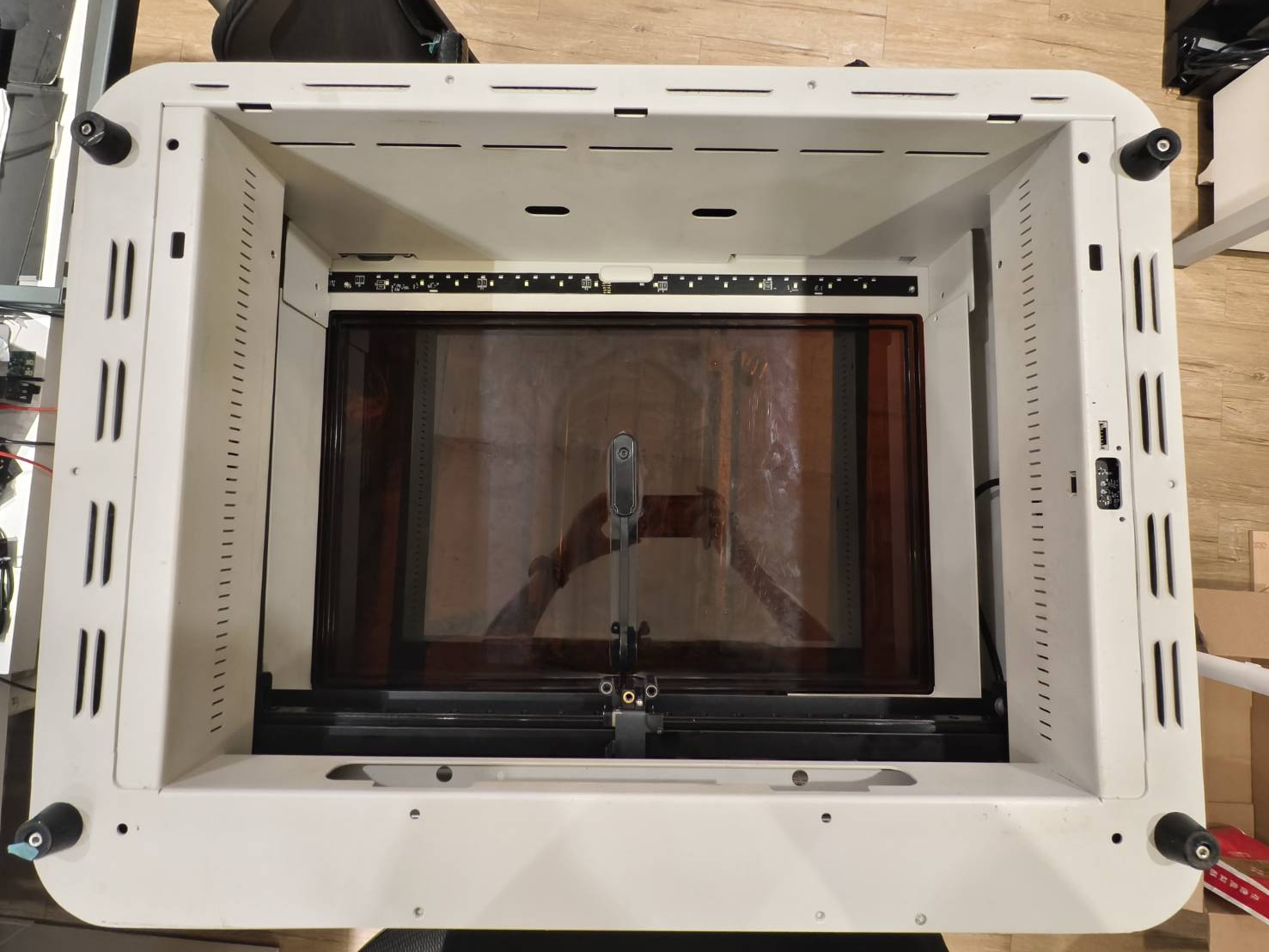

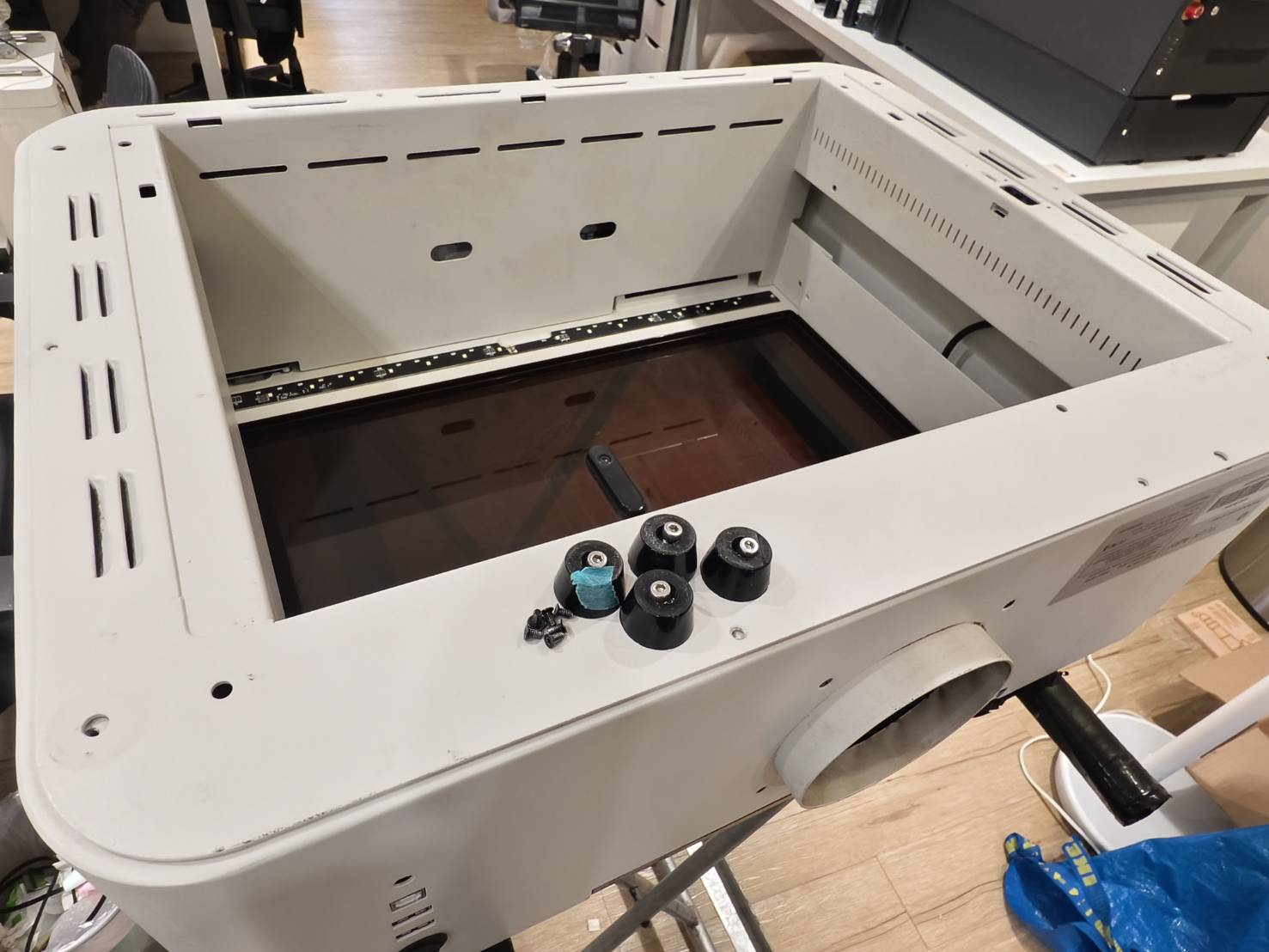

Lösen Sie diese unteren Schrauben und entfernen Sie die Gummifüße.
(T8-Schraube x 6 Stk. & 3mm Sechskantschraube x 4 Stk.)

Schritt 14

Drehen Sie das Gerät um und lösen Sie die seitlichen Schrauben (T8-Schraube x 2 Stk.)

Schritt 15

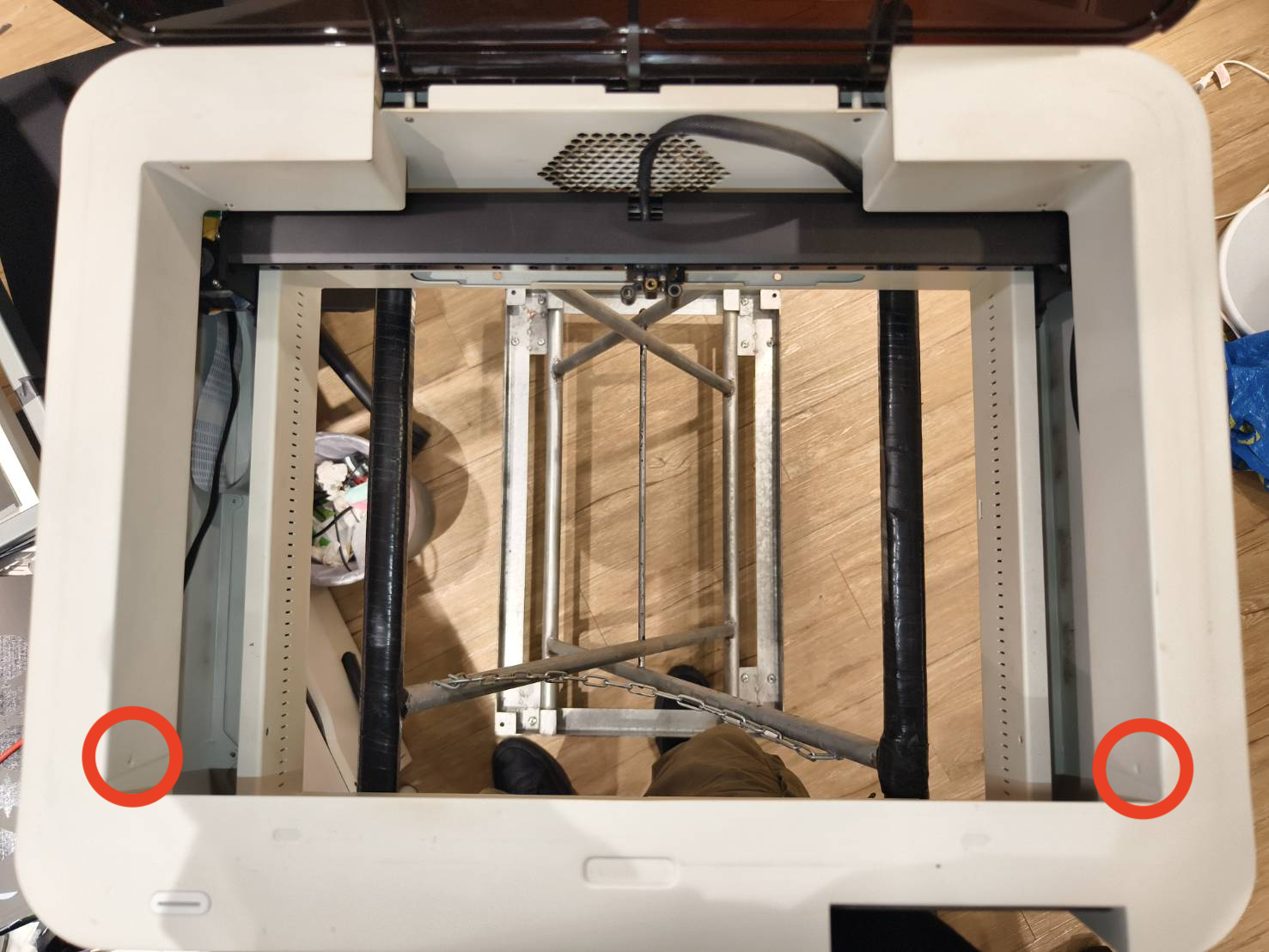

Markieren Sie die Schraubenlöcher auf beiden Seiten mit dem Stift.
Der Zweck ist, sich daran zu erinnern, dass die markierten Seiten bei der Montage zum Arbeitsbereich zeigen.

Schritt 16

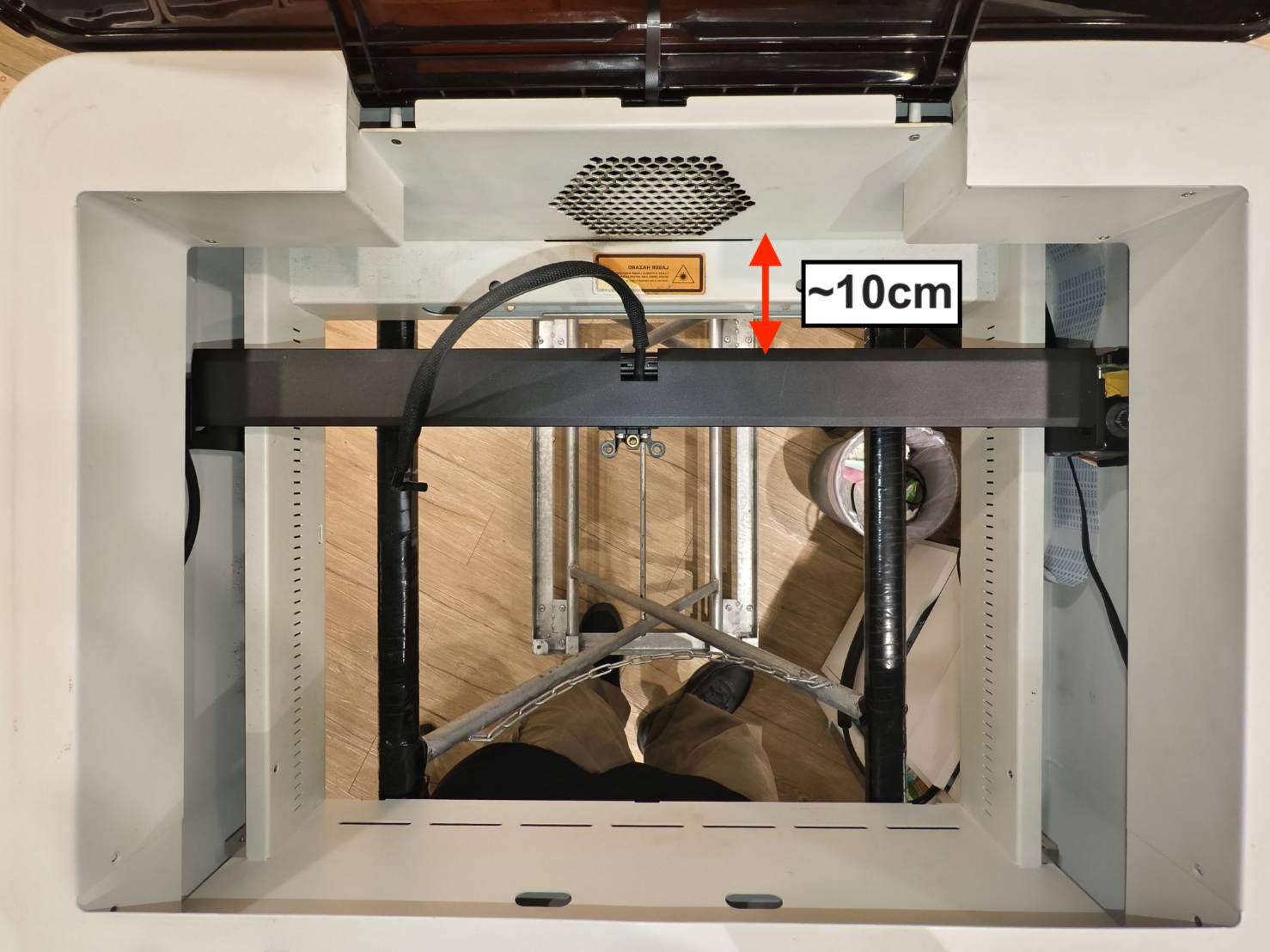

Bewegen Sie den Modulsitz in eine Position mit einem Abstand von etwa 10 cm zum Rahmen.
(Der Zweck hierbei ist, die X-Achsen-Traverse nicht zu blockieren. Wenn sie ganz hinten steht, wird sie nach dem Anheben verriegelt und der X-Achsen-Motor ist nicht erreichbar. Wenn sie in der Mitte steht, könnte das Y-Achsen-38-Pin-Kabel beschädigt werden)

Schritt 17

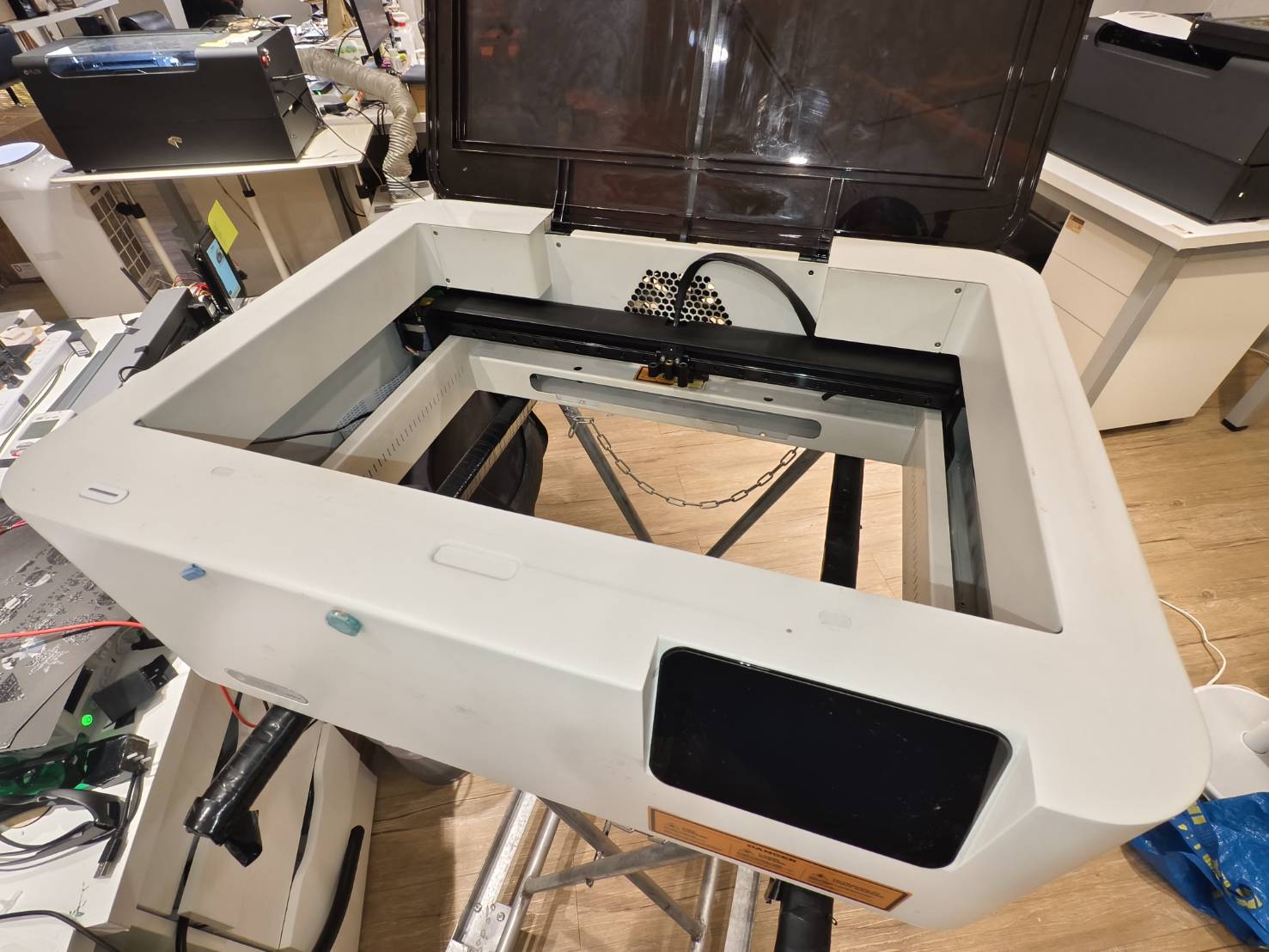

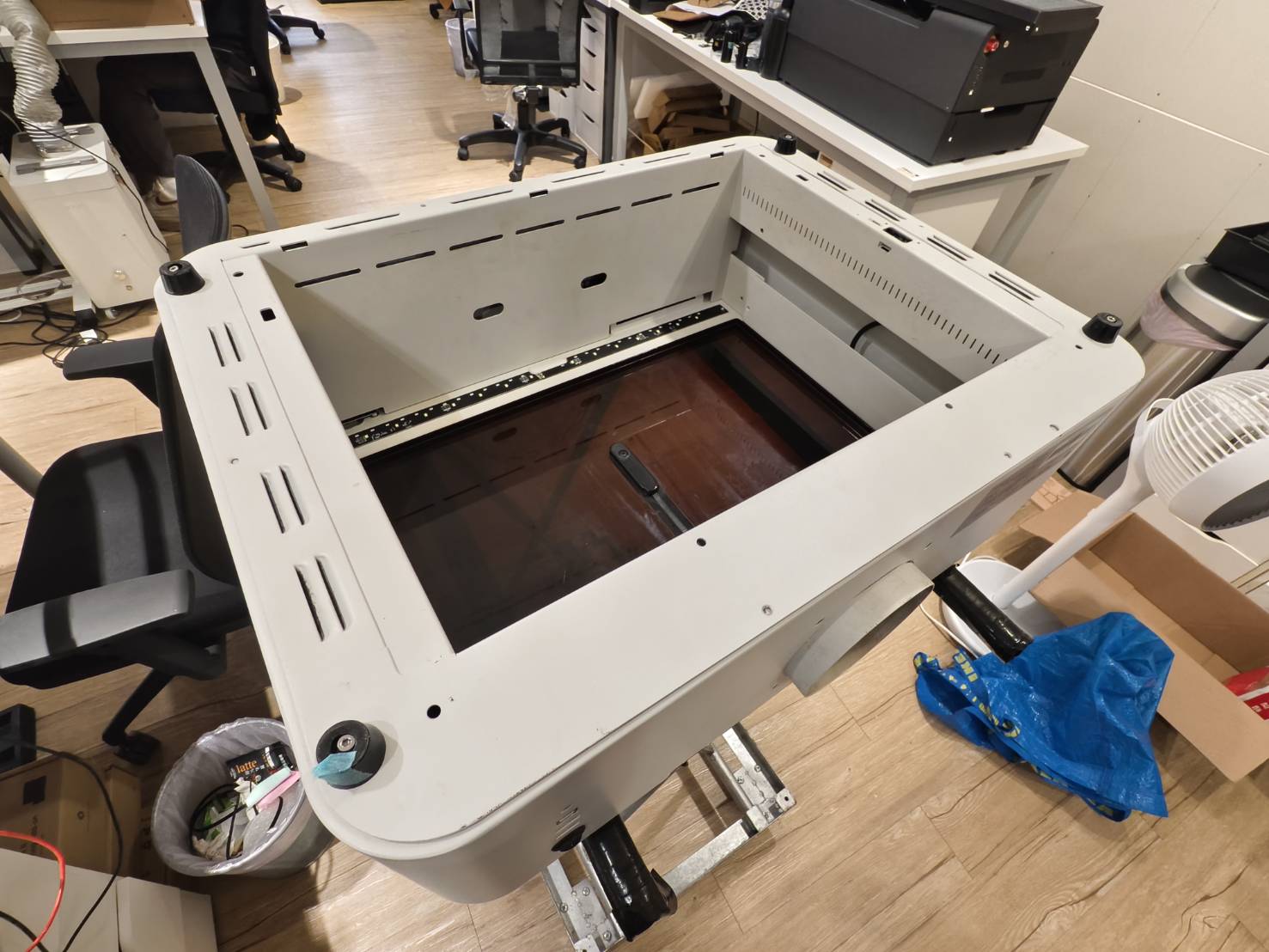

Heben Sie den oberen Rahmen mit beiden Händen an und setzen Sie ihn auf die Bolzen.
(Achten Sie darauf, dass die Kabel nicht zwischen den Rahmen eingeklemmt werden.)

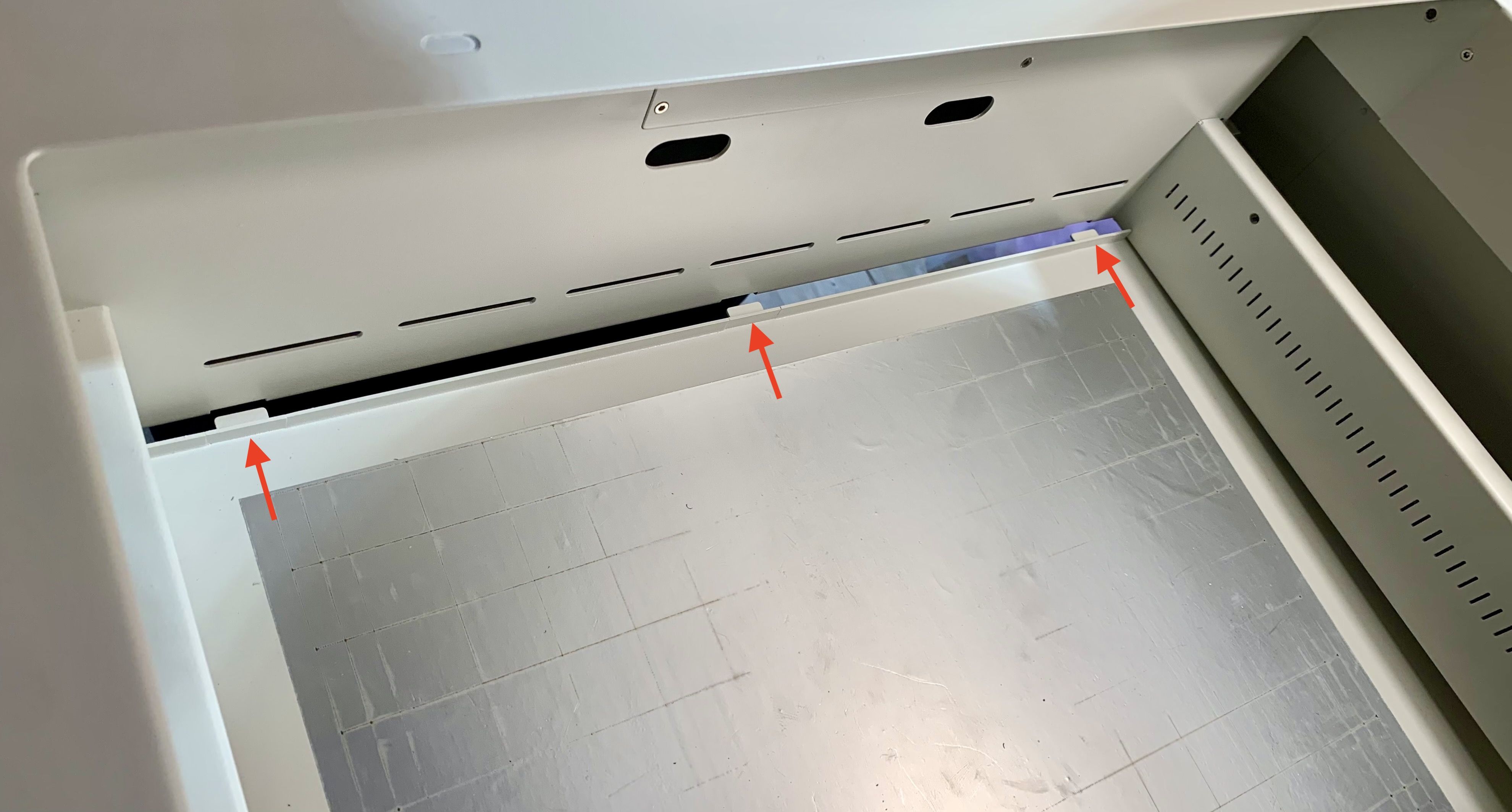

Beispiel eines auf den Bolzen aufsitzenden Rahmens:

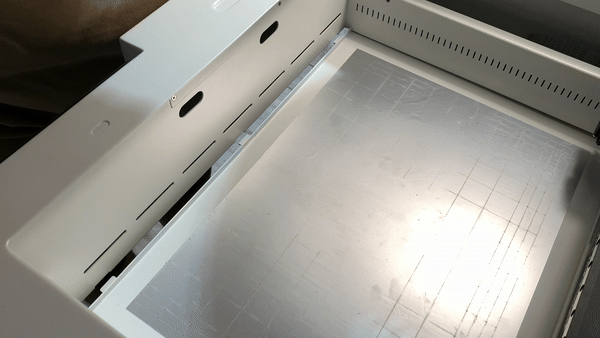

Video-Beispiel zum Anheben (Das Video wurde im Geräteinneren aufgenommen):

Schritt 18

Entfernen Sie das weiße Rad auf der rechten Seite. (2,5 mm Innensechskant)

Schritt 19

Führen Sie den neuen Zahnriemen (Endlosriemen) durch die rechte Öffnung in den X-Achsen-Metallrahmen ein und legen Sie ihn dann auf die weiße Umlenkrolle (mit den Zähnen nach innen). Schieben Sie die Rollen- und Riemenbaugruppe zurück in den Metallrahmen und befestigen Sie sie mit einer Schraube.

Schritt 20

Schrauben Sie die Riemenschraube wieder fest und stellen Sie sicher, dass der Riemen wie im Video angeordnet ist.
Die andere Seite des Riemens sollte sich innerhalb der X-Achse befinden.

Schritt 21

Legen Sie das andere Ende des Riemens auf den X-Achsen-Motor.
(Verwenden Sie die Rückseite eines Schraubendrehers, um Kraft auf den Riemen auszuüben, und schieben Sie den Modulsitzhalter, um den Riemen zu bewegen. Der Riemen sollte sich allmählich auf die Riemenscheibe des Motors legen.)

Schritt 22

Testen Sie manuell, ob die Bewegung synchronisiert ist und stellen Sie sicher, dass die Zahnseite nach innen zeigt. Wenn die Bewegung nicht synchronisiert ist, kehren Sie bitte zurück zu Schritt 18 um zu überprüfen, ob die Installation korrekt durchgeführt wurde.

Schritt 23

Stellen Sie die Position des oberen Rahmens wieder her.
Bitte beachten Sie, dass die markierten Schraubenlöcher zum Arbeitsbereich zeigen müssen.

Wiederherstellung des Rahmens:

Schritt 24

Schrauben Sie die seitlichen Schrauben fest.

Schritt 25

Drehen Sie das Gerät um. Schrauben Sie alle Schrauben an der Unterseite fest.
Bitte beachten Sie, dass sich der markierte Fuß und die Schraube in einer Position nahe den USB-Anschlüssen befinden müssen.

Empfehlung:
Es ist besser, die Schrauben zunächst nicht vollständig anzuziehen, da einige Schrauben möglicherweise falsch ausgerichtet sind und nicht eingesetzt werden können. Daher wird empfohlen, alle Schrauben erst anzuziehen, nachdem alle Schrauben installiert sind.

Schritt 26

Drehen Sie das Gerät um. Bewegen Sie den Modulsitz hin und her, um zu prüfen, ob er sich frei bewegen lässt.

Wenn sich der Sitz problemlos bewegen lässt, fahren Sie bitte fort mit Schritt 28.

Wenn der Sitz klemmt oder nicht vollständig zum Lüfter geschoben werden kann, fahren Sie bitte fort mit Schritt 27.

Schritt 27

Versuchen Sie, die Gummifußschraube in der Nähe der USB-Anschlüsse zu lockern und versuchen Sie erneut, den Modulsitz zu bewegen.

Schritt 28

Halten Sie die Halterung fest und drehen Sie den Bolzen in der Mitte gegen den Uhrzeigersinn, um die Halterung mit dem Z-Achsen-Motor zu installieren.

Schritt 29

Bringen Sie die schwarzen Aufkleber oben auf den Wellen an. Falls die Aufkleber nicht verfügbar sind, überspringen Sie diesen Schritt, da sie optional sind.

Schritt 29.1

Montieren Sie das Lager oben auf dem Bolzen. Falls Sie dieses Lager nicht haben, überspringen Sie bitte diesen Schritt.

Schritt 30

Installieren Sie den oberen Rahmen des Modulsitzes wieder. (1,5 mm Sechskantschraube * 4 Stk.)

Schritt 31

Stellen Sie die Basis auf einen Tisch und stellen Sie sicher, dass die Zapfen leicht über die Tischplatte hinausragen.

Schritt 31.1

Heben Sie die Maschine in einem leichten Winkel an, um die Zapfenlöcher am vorderen Ende der Maschine mit den Zapfen an der Basis auszurichten. Führen Sie die Zapfen ein und stellen Sie dann die Maschine auf die Tischplatte.

Schritt 31.2

Schrauben Sie diese Schrauben wieder fest, um die Basis zu befestigen.

Schritt 32

Installieren Sie den Luftschlauch wieder.

Schritt 33

Installieren Sie die Feder am X-Achsen-Riemen wieder.

Schritt 34

Schließen Sie diese Kabel wieder an.
