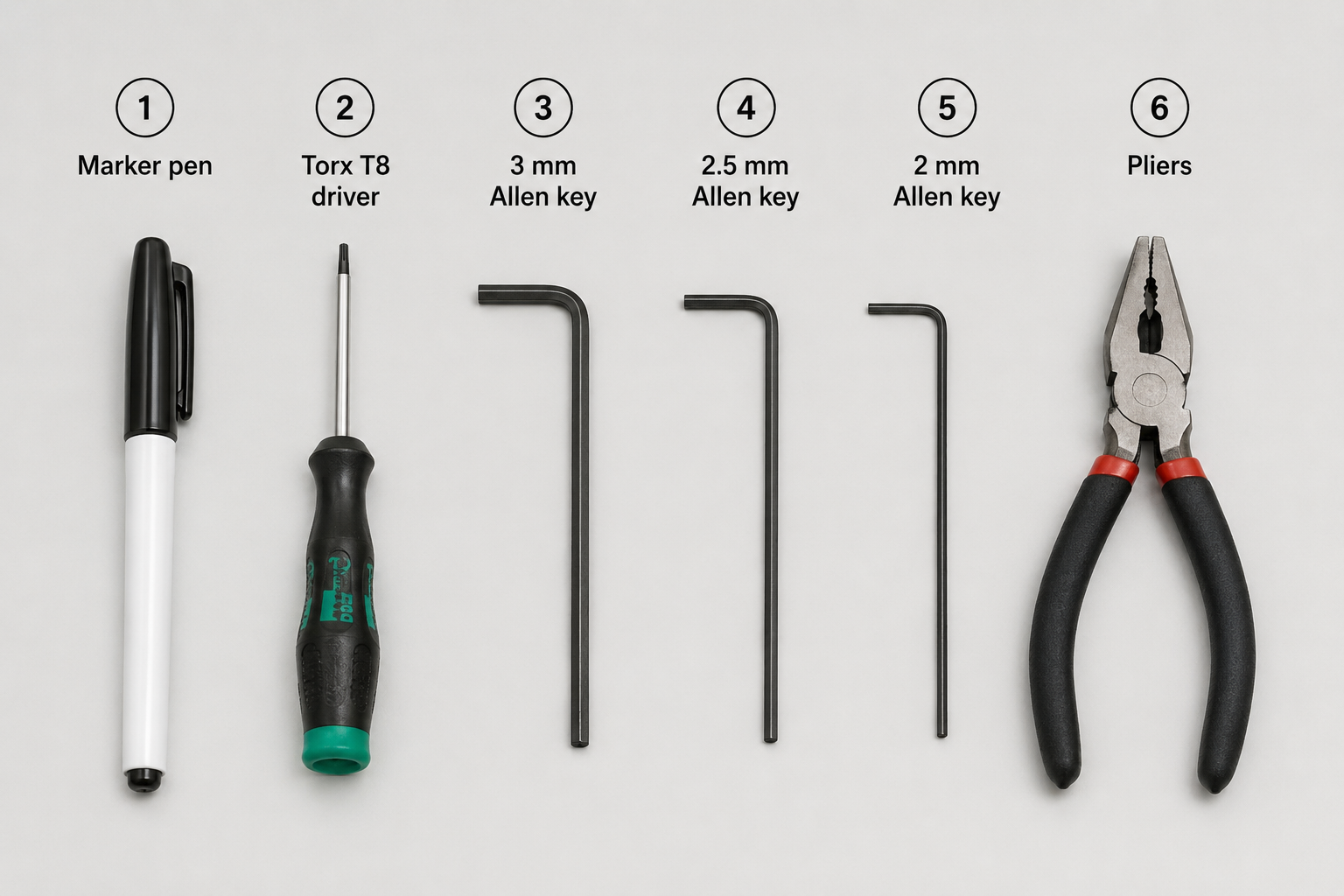

Werkzeuge

1	Markierstift
2	Torx T8-Schraubendreher
3	3 mm Inbusschlüssel
4	2,5 mm Inbusschlüssel
5	2 mm Inbusschlüssel
6	Zange

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Drehen Sie das Gerät um, um die Unterseite zu sehen.

Schritt 2

Markieren Sie den Gummifuß und die Schraube in der Nähe des USB-Anschlusses.
Der Zweck der Markierung besteht darin, dass die Schraube dieses Fußes kürzer als die anderen ist und an derselben Position bleiben muss.

Schritt 3

Lösen Sie diese Bodenschrauben.
(T8-Schraube x 6 Stk. & 3mm Innensechskantschraube x 4 Stk.)

Schritt 4

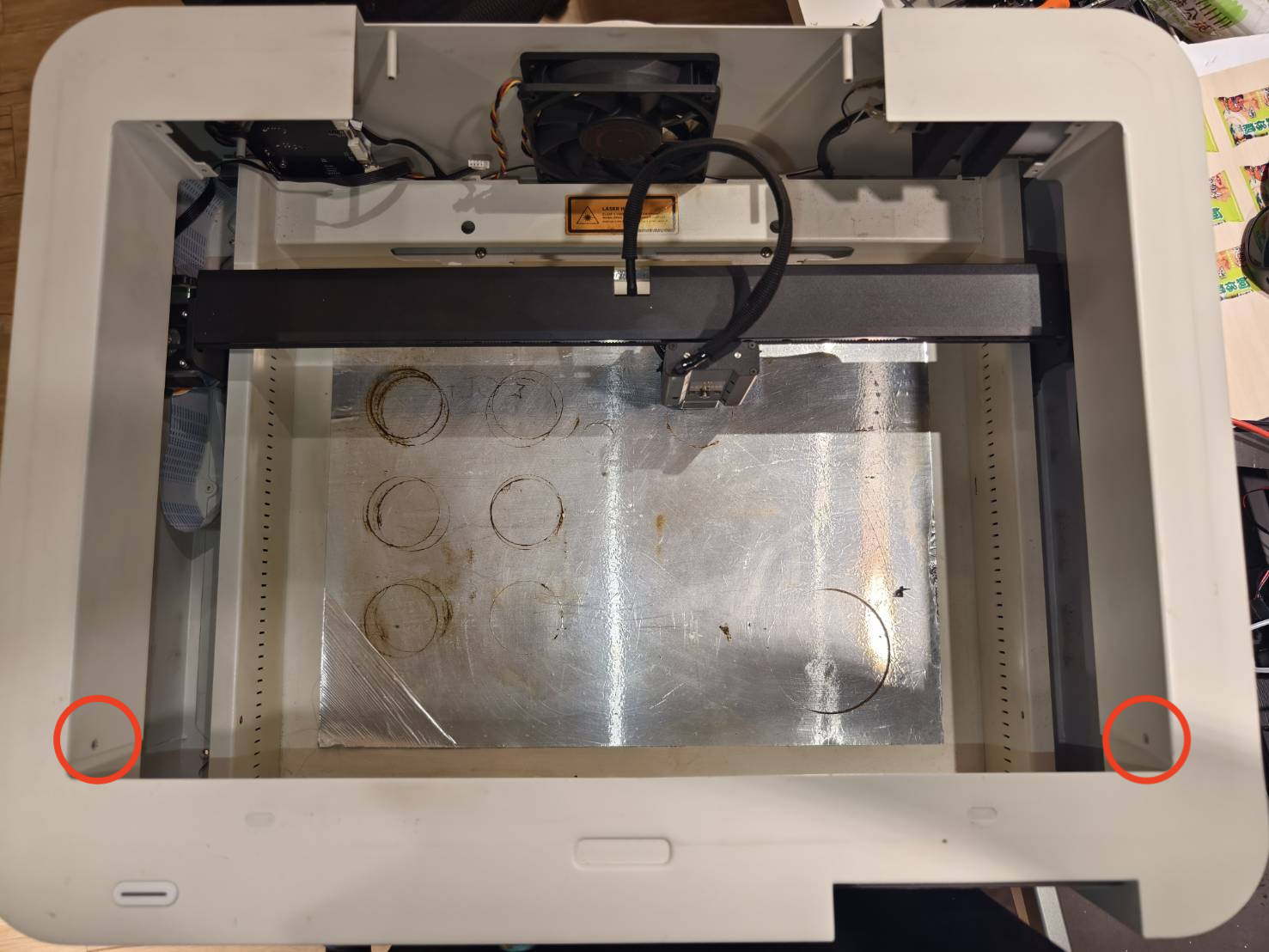

Drehen Sie das Gerät um und entfernen Sie die seitlichen Schrauben. (T8-Schraube x 2 Stk.)

Schritt 5

Markieren Sie die Schraubenlöcher auf beiden Seiten mit dem Stift.
Diese Markierung hilft dabei, die korrekte Ausrichtung beim Wiederzusammenbau sicherzustellen. Die markierten Seiten sollten zum Arbeitsbereich zeigen.

Schritt 6

Entfernen Sie die Schrauben. T8-Schraube x 8 Stk. (Die Platte und die Türabdeckung sind miteinander verbunden.)

Schritt 7

Bewegen Sie die Platte und die Türabdeckung etwas nach vorne.


Schritt 8

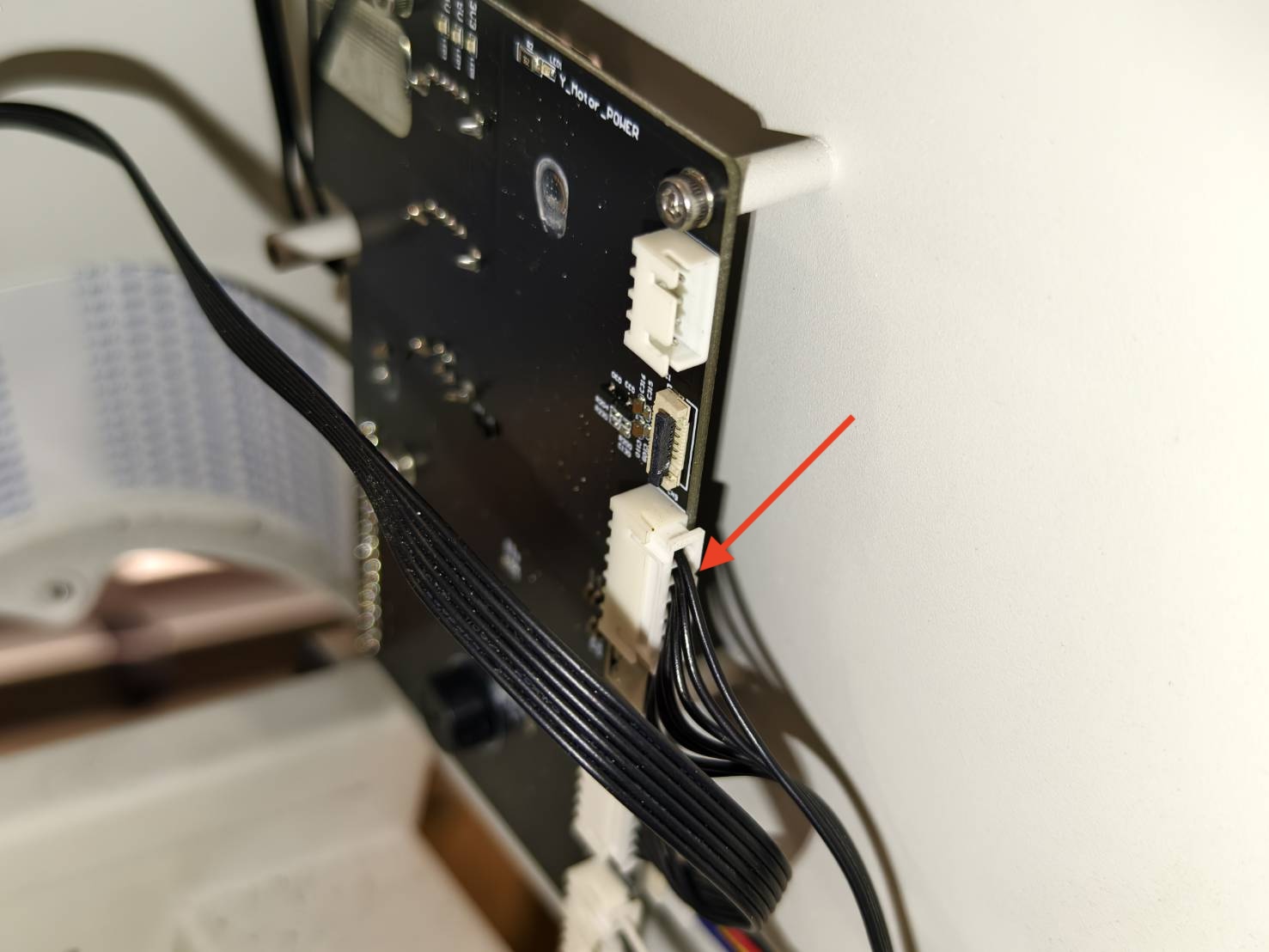

Entfernen Sie das Y-Achsen-Motorkabel. (Es ist einfacher, das Kamerakabel zu entfernen, nachdem Sie dieses Kabel entfernt haben.)

Schritt 9

Entfernen Sie das Kamerakabel.
Bitte beachten Sie, dass eine Verriegelung das Kabel sichert. Öffnen Sie die Verriegelung, um das Kamerakabel zu entfernen.

Verriegelung geschlossen:

Verriegelung geöffnet:

Ziehen Sie das Kabel heraus:

Schritt 10

Entfernen Sie die Platte und die Türabdeckung.

Schritt 11

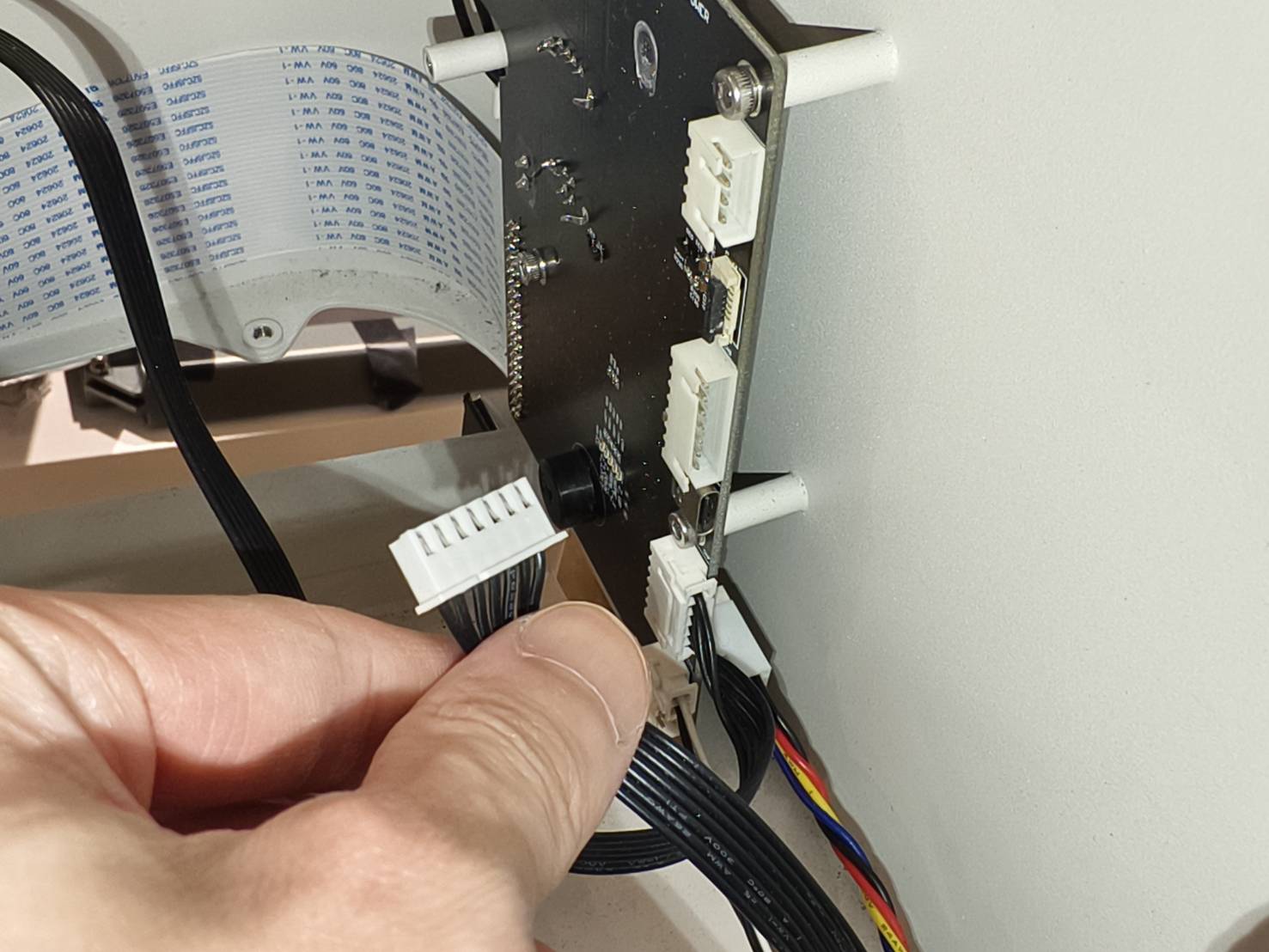

Trennen Sie das 7-polige Kabel.

Schritt 12

Heben Sie die Rückseite des oberen Gehäuses an und legen Sie es auf das untere Gehäuse.

Schritt 13

Lokalisieren Sie die Y-Achse und lösen Sie die Kupplung und die Welle. (2mm Innensechskantschraube x 4 Stk.)

Schritt 14

Lösen Sie die Schienenhalterung und schieben Sie sie zur Seite. (3mm Innensechskantschraube x 3 Stk.)
(Diese Halterung blockiert eine Schraube des Y-Achsen-Motors.)

Schritt 15

Entfernen Sie den Y-Achsen-Motor aus dem System. (2,5mm Innensechskantschrauben x 4 Stk.)

Schritt 16

Entfernen Sie die Kupplung vom Y-Achsen-Motor.
(Verwenden Sie eine Zange, falls die Kupplung auf der Welle des Y-Achsen-Motors festsitzt.)

Schritt 17

Befestigen Sie die Kupplung an der Welle des neuen Y-Achsen-Motors. (2,0mm Innensechskantschrauben x 2 Stk.)

Schritt 18

Installieren Sie den neuen Y-Achsen-Motor. (2,5mm Innensechskantschrauben x 4 Stk.)

Schritt 19

Befestigen Sie die Kupplung an der langen Welle. (2,0 mm Innensechskantschrauben x 2 Stk.)

Schritt 20

Schrauben Sie die Schienenhalterung fest. (3 mm Innensechskantschraube x 3 Stk.)

Schritt 21

Montieren Sie den Riemen auf die Riemenscheibe.
(Sie können die Rückseite eines Schraubendrehers oder Ihren Finger verwenden, um den Riemen auf die Riemenscheibe zu führen, während Sie den Laserkopf langsam bewegen. Der Riemen sollte sich allmählich um die Riemenscheibe des Motors legen.)

Schritt 22

Setzen Sie das obere Gehäuse wieder in die ursprüngliche Position ein. Stellen Sie sicher, dass beide Kabel - das 7-polige Kabel und das neue Y-Achsen-Motorkabel - nach oben geführt werden.

Bewegen Sie den Laserkopf vorsichtig und prüfen Sie, ob er sich reibungslos bewegt, insbesondere entlang der Y-Achse.
Falls nicht, heben Sie bitte die Rückseite (Schritt 12) erneut an und überprüfen Sie den Y-Achsen-Riemen oder die Kupplung von Schritt 18 to Schritt 21.

Schritt 23

Montieren Sie die seitlichen Schrauben wieder (T8-Schraube x 2 Stk.). Stellen Sie sicher, dass die markierte Seite zum Arbeitsbereich zeigt.

Schritt 24

Drehen Sie das Gerät um. Ziehen Sie alle Schrauben an der Unterseite fest.
Bitte beachten Sie, dass der markierte Gummifuß und die kürzere Schraube in der Nähe der USB-Anschlüsse wieder montiert werden müssen.

Empfehlung:
Es ist ratsam, die Schrauben zunächst nicht vollständig anzuziehen, da einige Schrauben möglicherweise nicht richtig ausgerichtet sind und sich nicht ordnungsgemäß festziehen oder in die Schraubenlöcher einführen lassen. Daher wird empfohlen, alle Schrauben erst nach der vollständigen Montage aller Schrauben festzuziehen.

Schritt 25

Drehen Sie das Gerät um und stecken Sie das 7-polige Kabel wieder in die Hauptplatine ein.

Schritt 26

Setzen Sie die Platte und die Türabdeckung wieder auf das Gerät auf. Lassen Sie einen Spalt, damit Sie mit den Händen hineingreifen können.

Schritt 27

Stecken Sie das Kamerakabel in die Hauptplatine ein.
Bitte beachten Sie, dass die Metalloberfläche des Kamerakabels zur Hauptplatine zeigen muss.

Die Metalloberfläche des Kamerakabels:

Die Metalloberfläche muss zur Hauptplatine zeigen:

Kabel einstecken:

Verriegelung schließen:

Schritt 28

Stecken Sie das Motorkabel ein.

Schritt 29 - Platte zurückschieben und Schrauben festziehen

Schieben Sie die Platte zurück und ziehen Sie die Schrauben fest. (T8-Schraube x 8 Stk.)

Schritt 30

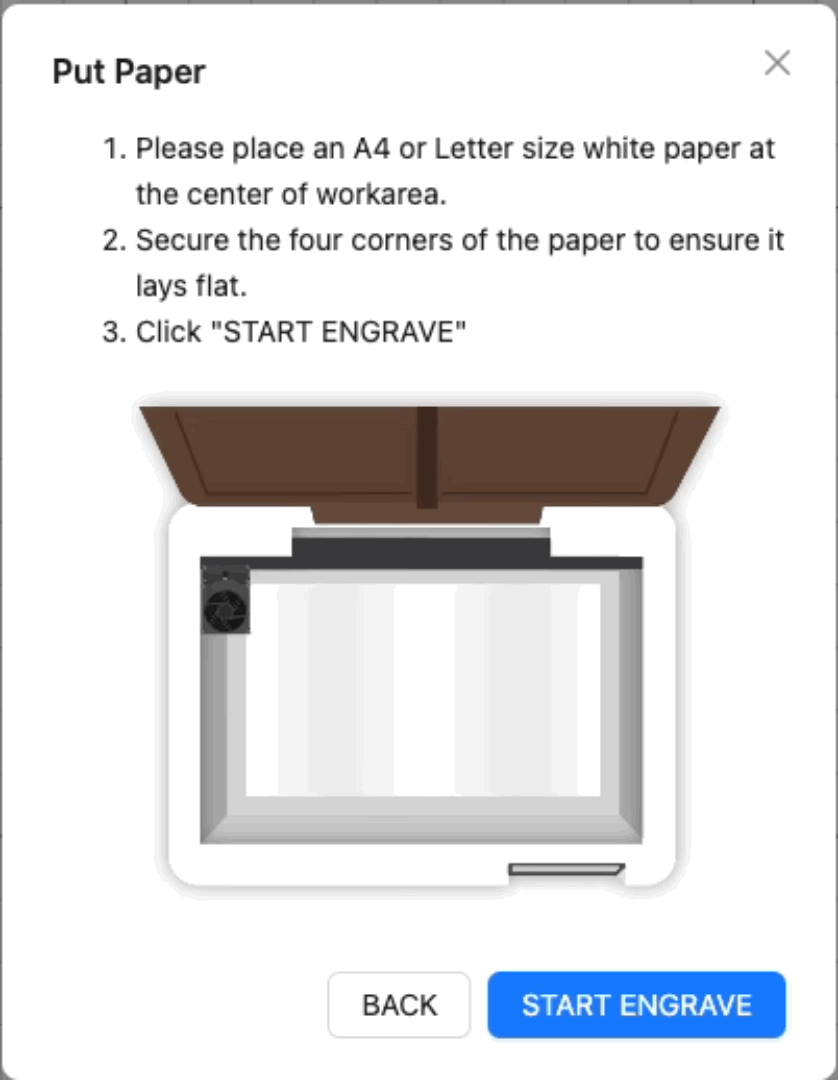

Nachdem Sie die oben genannten Schritte abgeschlossen haben, wurde der Y-Achsen-Motor erfolgreich ausgetauscht. Da bei den Arbeitsschritten jedoch die Türabdeckung und die Kamera bewegt wurden, führen Sie bitte als abschließenden Schritt vor der Wiederinbetriebnahme des Geräts eine Kamerakalibrierung durch.
Sie können diese Seite als Referenz verwenden: Kamerakalibrierung
