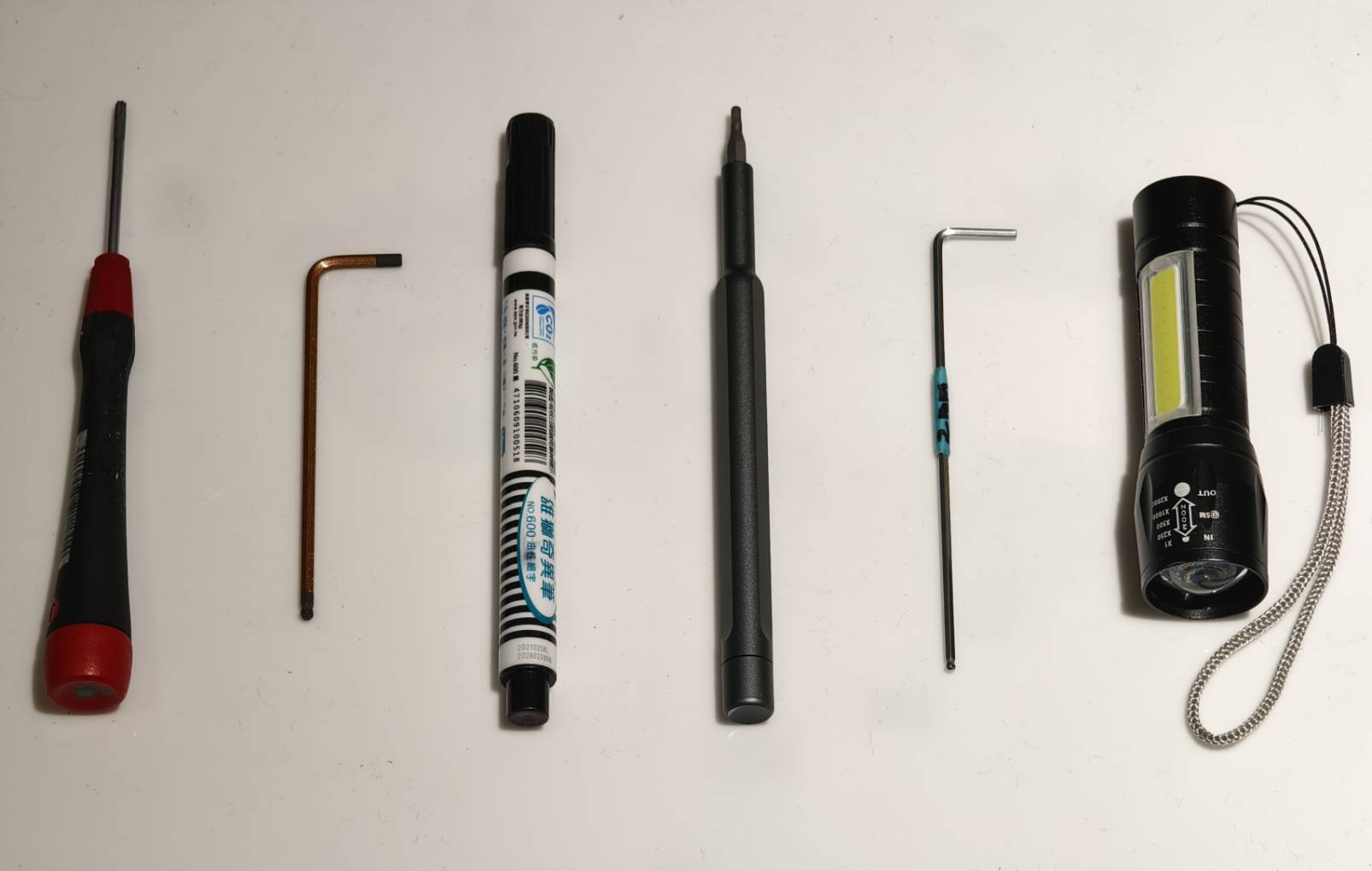

Werkzeuge
1｜Torx T8 Schraubendreher
2｜2,5mm Inbusschlüssel
3｜Markierstift oder farbiges Klebeband
4｜2mm Sechskantschraubendreher
5｜2mm Inbusschlüssel (optional)
6｜Kleine Taschenlampe (optional)
Schritt 1
Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.
Schritt 2
Lösen Sie diese Schrauben an der Abdeckplatte.
T8 Schraube x 8 Stück (Die Abdeckplatte und die Türverkleidung sind miteinander verbunden.)
Schritt 3
Schieben Sie die Abdeckplatte und die Türverkleidung etwas nach vorne.
Schritt 4
Trennen Sie das Motorkabel.
Nach dem Trennen dieses Kabels lässt sich das Kamerakabel leichter entfernen.
Schritt 5
Entfernen Sie das Kamerakabel.
Beachten Sie, dass das Kabel mit einem Clip gesichert ist. Öffnen Sie den Clip, um das Kamerakabel zu entfernen.
Clip-Verriegelung:
Clip-Verriegelung geöffnet:
Kabel herausziehen:
Schritt 6
Entfernen Sie die Platte und die Türabdeckung.
Schritt 7
Markieren Sie die Position des 38-poligen Flachbandkabels mit einem Stift oder Klebeband.
Schritt 8
Entfernen Sie die Kabel auf der rechten Seite der Hauptplatine.
Es empfiehlt sich, ein Foto zu machen, falls Sie die Position der Kabel später vergessen sollten.
Schritt 9
Entfernen Sie die Schrauben von der Hauptplatine.
3mm Sechskantschraube x 4 Stück
Schritt 10
Lösen Sie das 38-polige Flachbandkabel von der Platte.
Beachten Sie, dass sich auf der Rückseite des Kabels ein Klebeband befindet.
Ziehen Sie die Hauptplatine um 45 Grad heraus.
Bei diesem Kabel muss zum Entfernen die Verriegelung gedrückt werden.
Entfernen Sie alle Kabel.
Schritt 11
Wenn Sie vor der Frontplatte der Maschine stehen, trennen Sie auf der linken Seite das Kabel des X-Achsen-Motors, entfernen Sie die beiden 2mm Inbusschrauben und nehmen Sie die Abdeckung der X-Achsen-Platine ab.
(Ein langer, dünner Inbusschlüssel wird empfohlen, da dieser mehr Handfreiheit bietet.)
Schritt 12
Öffnen Sie die Kabelverriegelung und trennen Sie das Kabel von der X-Achsen-Platine.
Schritt 13
Entfernen Sie die X-Achsen-Platine, indem Sie die untere Schraube lösen, wie im Video gezeigt.
Es wird empfohlen, den Schraubendreher zuerst in den Schraubenkopf einzusetzen und dann mit beiden Händen zu arbeiten.
Nachdem Sie die Platine gelöst haben, entfernen Sie vorsichtig das 38-polige Flachbandkabel der Y-Achse.
Position der Schraube:
Video:
Nach dem Ausbau der Teile:
Hinweis
Wenn sich die Schraube nicht lösen lässt, versuchen Sie zunächst, sie mit einem L-förmigen Inbusschlüssel zu lockern und dann mit einem Inbusschraubendreher zu entfernen.
Schritt 14
Entfernen Sie das 38-polige Flachbandkabel vollständig.
Einige Abschnitte des Kabels können Klebereste aufweisen, insbesondere in der Nähe der Hauptplatine.
Schritt 15

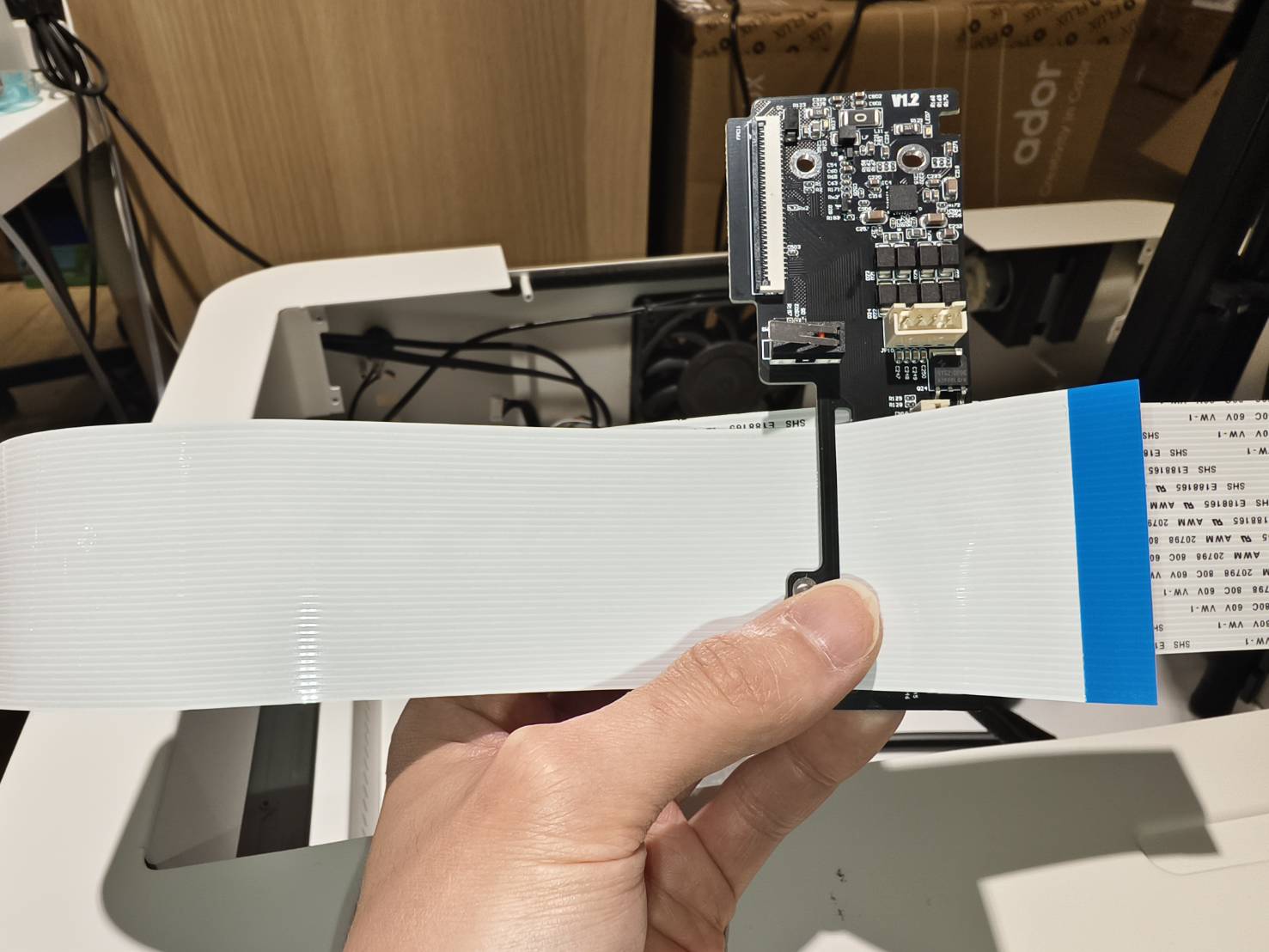

Führen Sie das neue 38-polige Flachbandkabel durch die vorgebohrte Öffnung auf der X-Achsen-Steuerplatine (die Seite ohne Klebeschicht) und stecken Sie es in die Platine ein.
Achten Sie auf die korrekte Ausrichtung: Die blaue Seite des Flachbandkabels muss zu den Anschlüssen zeigen. Stellen Sie sicher, dass das Kabel fest in die X-Achsen-Steuerplatine eingesteckt ist.
Video:
Schritt 16
Montieren Sie die X-Achsen-Steuerplatine, indem Sie die "kurzen" Schrauben von unten einschrauben. (Schraubenposition)
Die Seite mit der Klebeschicht muss zum Blech zeigen, wie im Video dargestellt.
Schritt 17
Schließen Sie das 30-polige Kabel an der Z-Achsen-Platine an. Das Kabel sollte mittig im Steckplatz sitzen. Bei korrekter Installation lässt sich der Clip leicht verriegeln.
Bitte beachten Sie die folgende Beschreibung, um die korrekte Einsteckposition des Kabels zu überprüfen und seine ordnungsgemäße Installation sicherzustellen.
-
Die beiden Kanten des Kabelsteckplatzes sind etwas erhöht, wie im Bild zu sehen.
-
Das Kabel muss mittig eingesteckt werden. Bei korrekter Montage sollte es auf gleicher Höhe mit den Kanten abschließen, wie im Bild gezeigt.
(Der Clip ist in der Abbildung nicht verriegelt.)
-
Nur bei korrektem Einstecken lässt sich der Clip leicht verriegeln. Das Kabel sollte parallel zum Steckplatz verlaufen, wie in der Abbildung gezeigt. (Der Clip ist in der Abbildung verriegelt.)
-
Video:
Schritt 18
Bringen Sie die Abdeckung der X-Achsen-Steuerplatine an, ziehen Sie die beiden langen 2-mm-Innensechskantschrauben fest und schließen Sie das Motorkabel der X-Achse wieder an.
Video:
Schritt 19

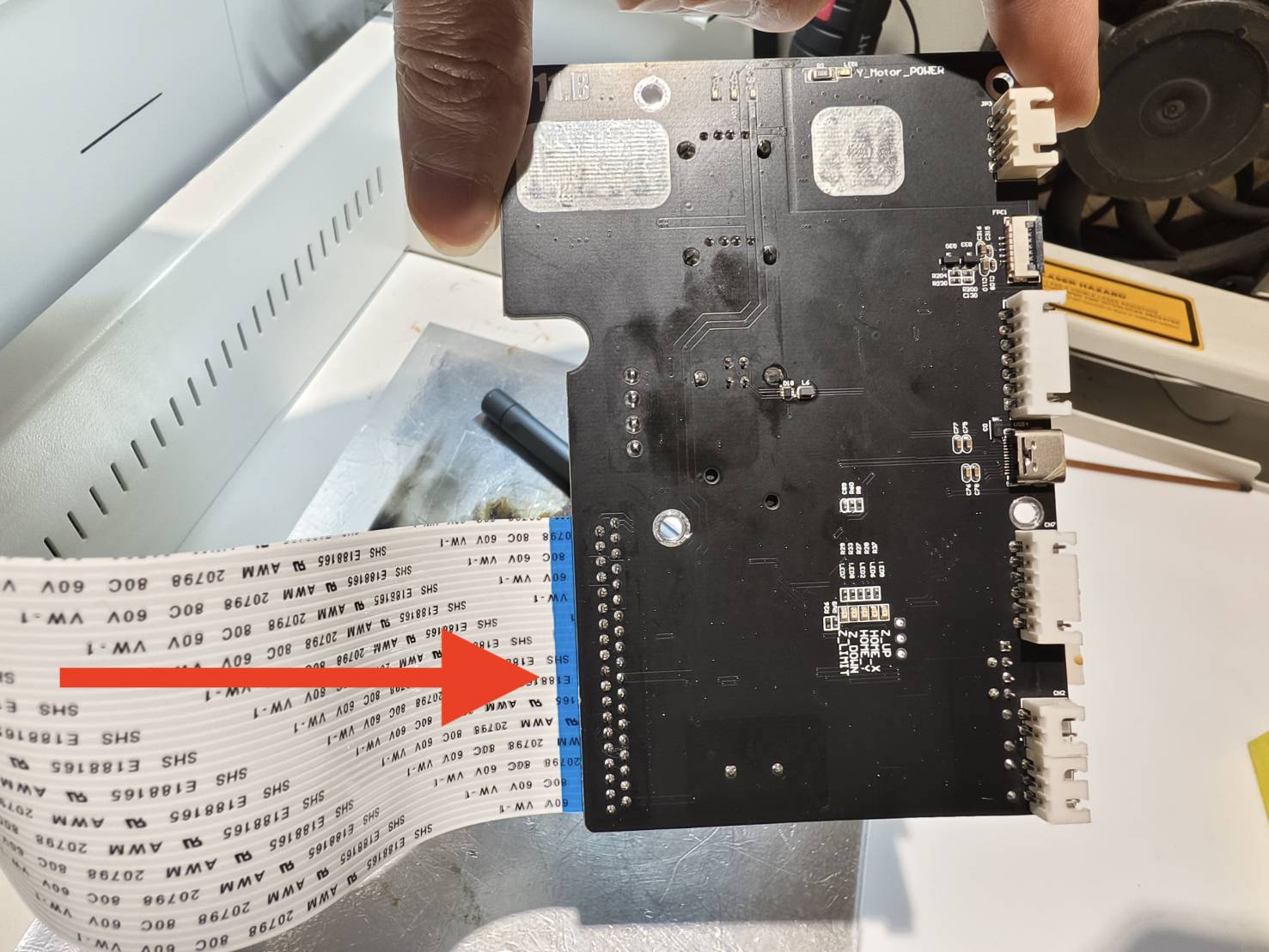

Stecken Sie das 38-polige Kabel in die Hauptplatine ein.

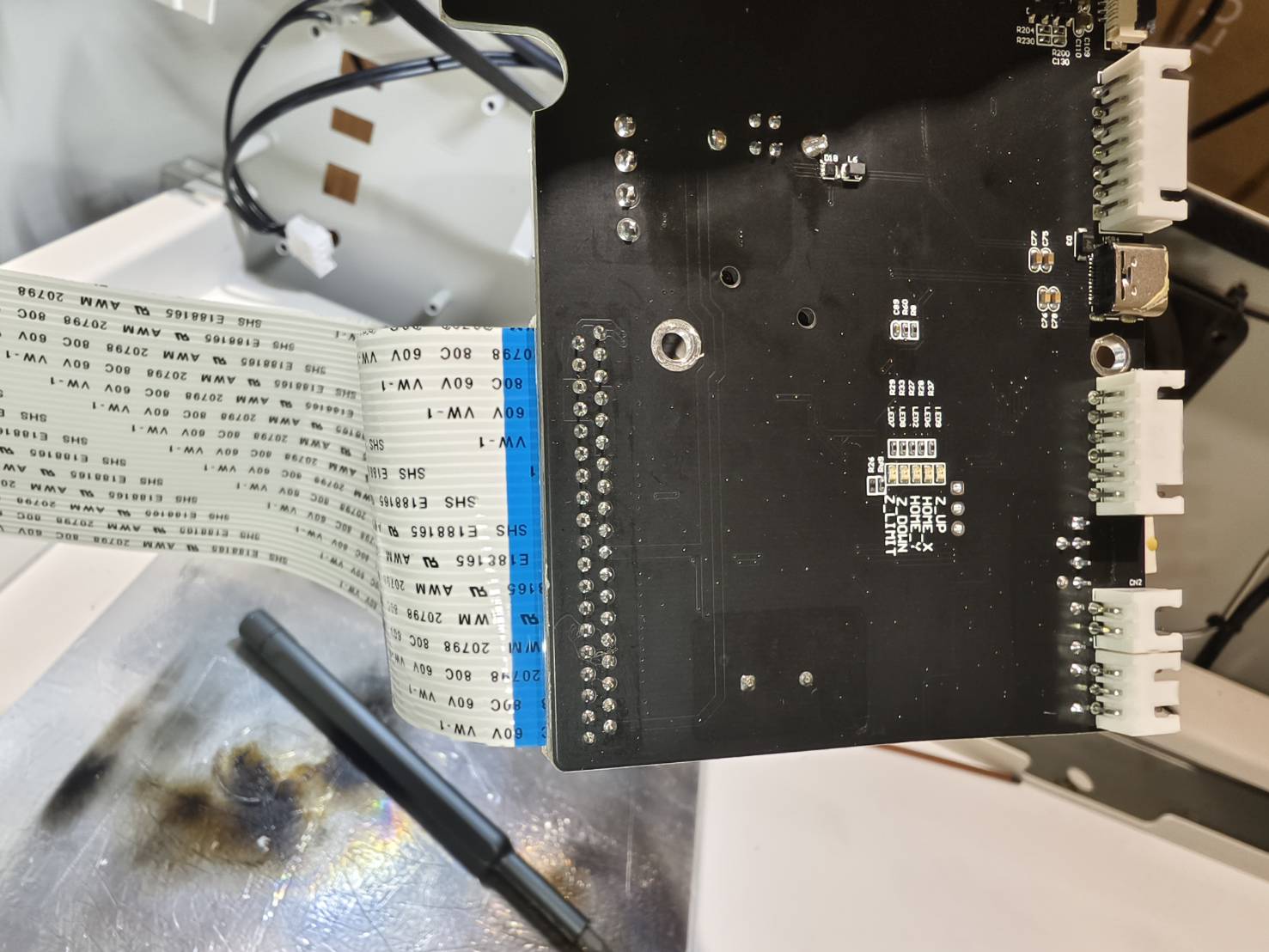

Bitte stellen Sie sicher, dass die Ausrichtung des Kabels korrekt ist, wie auf dem Foto dargestellt.
Schritt 20
Verbinden Sie die Kabel mit der Hauptplatine.
Schritt 21
Setzen Sie die Hauptplatine wieder in die richtige Position ein.
Führen Sie zunächst das 38-polige Flachbandkabel in den Spalt ein und stellen Sie sicher, dass die Unterkante der Hauptplatine den Boden berührt. Schieben Sie sie dann nach links, um die Schraubenlöcher der Hauptplatine auszurichten.
Schritt 22
Befestigen Sie die Hauptplatine durch Eindrehen der Schrauben.
Schritt 23
Schließen Sie alle Kabel an, außer dem Kamera- und dem Motorkabel.
Schritt 24
Lösen Sie einen kleinen Teil der Schutzfolie vom Flachbandkabel nahe der X-Achsen-Steuerplatine. Drücken Sie dann das Flachbandkabel an der Ecke der Hauptplatine ganz nach unten, richten Sie es an der markierten Linie aus und fixieren Sie zunächst einen Teil. Sobald die Position korrekt ist, entfernen Sie die restliche Schutzfolie und kleben Sie es vollständig fest.
Schritt 25
Bewegen Sie das Modul in Y-Richtung und überprüfen Sie, ob sich das 38-polige Kabel reibungslos bewegt.
Schritt 26
Schalten Sie die Maschine ein und testen Sie die Autofokus-Funktion, um zu prüfen, ob sie funktioniert.
- Es funktioniert normal > Bitte fahren Sie fort mit Schritt 27
- Das Modul bewegt sich überhaupt nicht > Stecken Sie das 38-polige Kabel erneut ein > Gehen Sie zurück zu Schritt 8
- Das Modul bewegt sich, aber die Fokussierung schlägt fehl > Stecken Sie das 30-polige Kabel erneut ein > Gehen Sie zurück zu Schritt 11 - 12 und fahren Sie fort mit Schritt 17 - 18
Schritt 27
Legen Sie die Platte und die Türabdeckung oben auf. Lassen Sie genug Platz, um mit den Händen hineingreifen zu können.
Schritt 28
Verbinden Sie das Kamerakabel mit der Hauptplatine.
Beachten Sie, dass die Metalloberfläche des Kamerakabels zur Hauptplatine zeigen muss.
Die Metalloberfläche des Kamerakabels:
Die Metalloberfläche muss zur Hauptplatine zeigen:
Kabel einstecken:
Clip verriegeln:
Schritt 29
Schließen Sie das Motorkabel an.
Schritt 30
Schieben Sie die Platte zurück und ziehen Sie die Schrauben fest.
T8 Schraube x 8 Stück
Schritt 31
Nach Abschluss der obigen Schritte wurde die Türabdeckung erfolgreich ausgetauscht. Da während des Vorgangs die Türabdeckung und die Kamera bewegt wurden, führen Sie bitte als letzten Schritt vor der erneuten Inbetriebnahme der Maschine eine Kamerakalibrierung durch.
Weitere Informationen finden Sie auf dieser Seite: Kamerakalibrierung
#END
