Ador - Austausch des Z-Achsen-Modulsitzhalters – FLUX Help Center

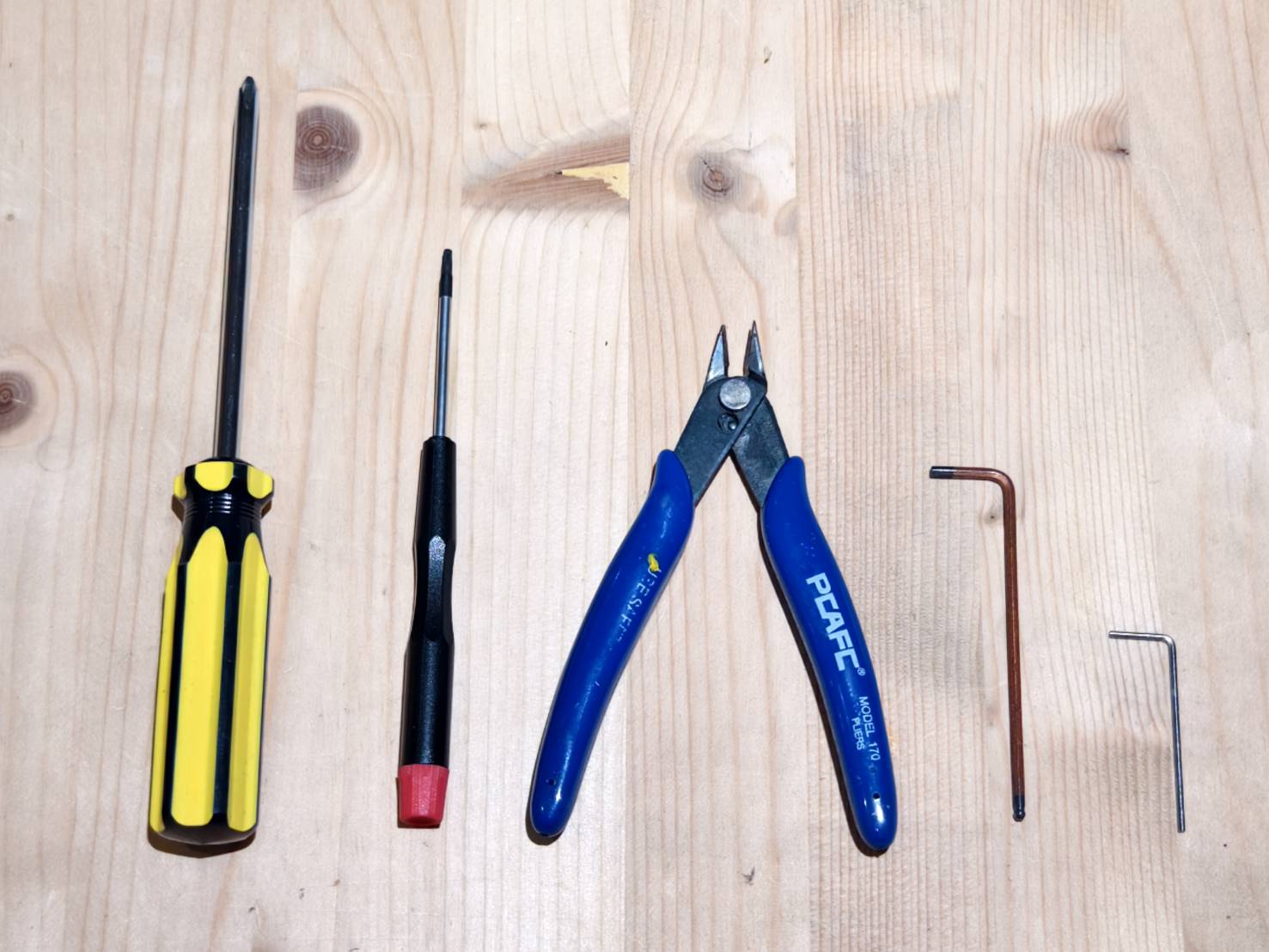

Werkzeuge

1	Kreuzschlitzschraubendreher
2	Torx T8 Schraubendreher
3	Seitenschneider
4	2,5 mm Inbusschlüssel
5	1,5 mm Inbusschlüssel

Schritt 1

Trennen Sie die drei in der Abbildung unten gekennzeichneten Kabel.

Schritt 2

Entfernen Sie mit einem Inbusschlüssel die Riemenspannfeder am X-Achsen-Riemen.

Schritt 3

Lösen Sie den Luftschlauch mit dem L-förmigen Anschluss vom Modulsitz.

Schritt 4

Durchtrennen Sie den Kabelbinder, der das 20-polige Kabel an der Rückseite des Modulsitzes fixiert.

Schritt 5

Lösen Sie diese beiden Schrauben, um die Metallbasis zu entfernen.

Schritt 5.1

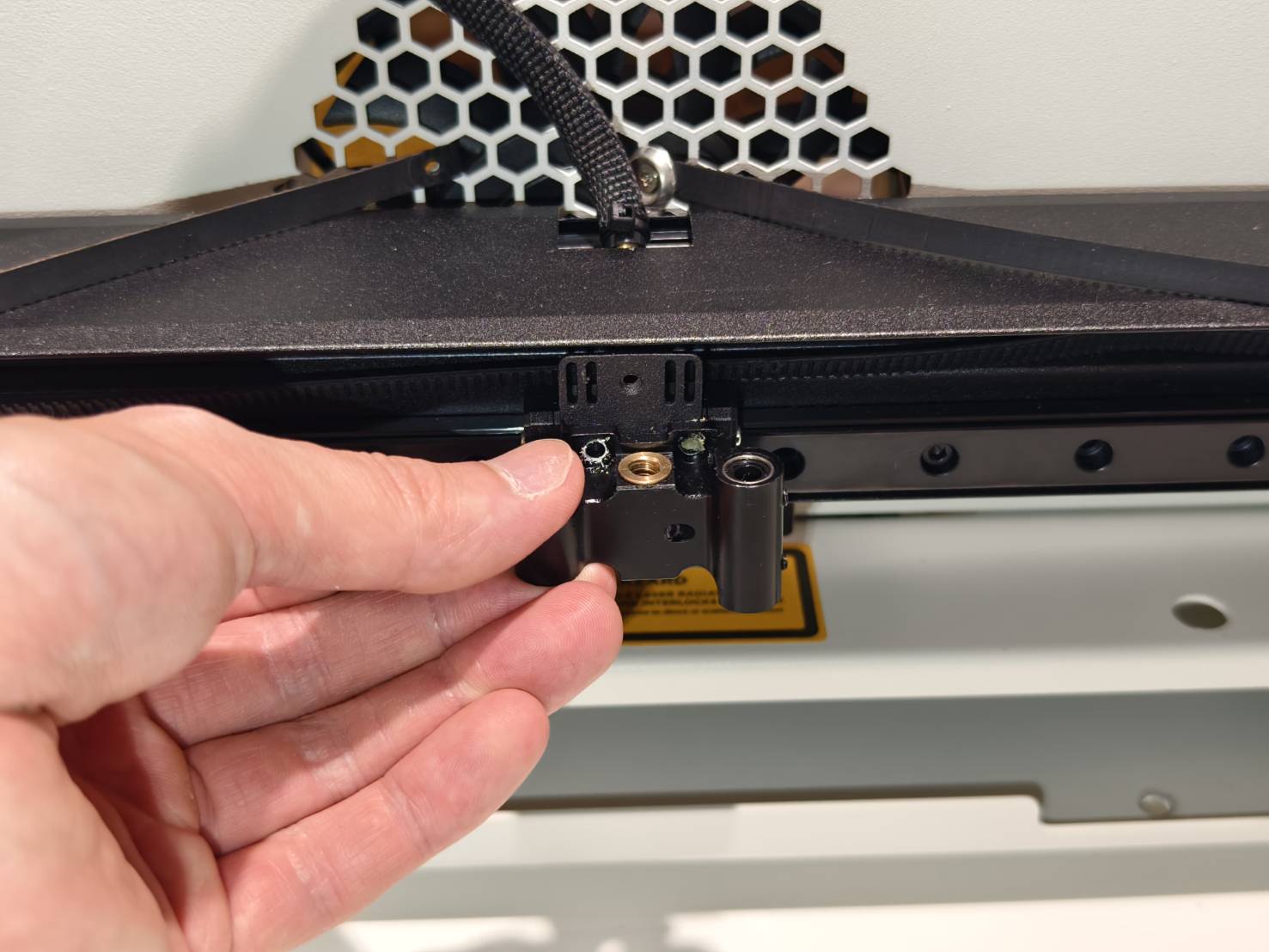

Entfernen Sie die Metallbasis, indem Sie die Maschine leicht anheben und die Basis direkt herausnehmen.

Schritt 6

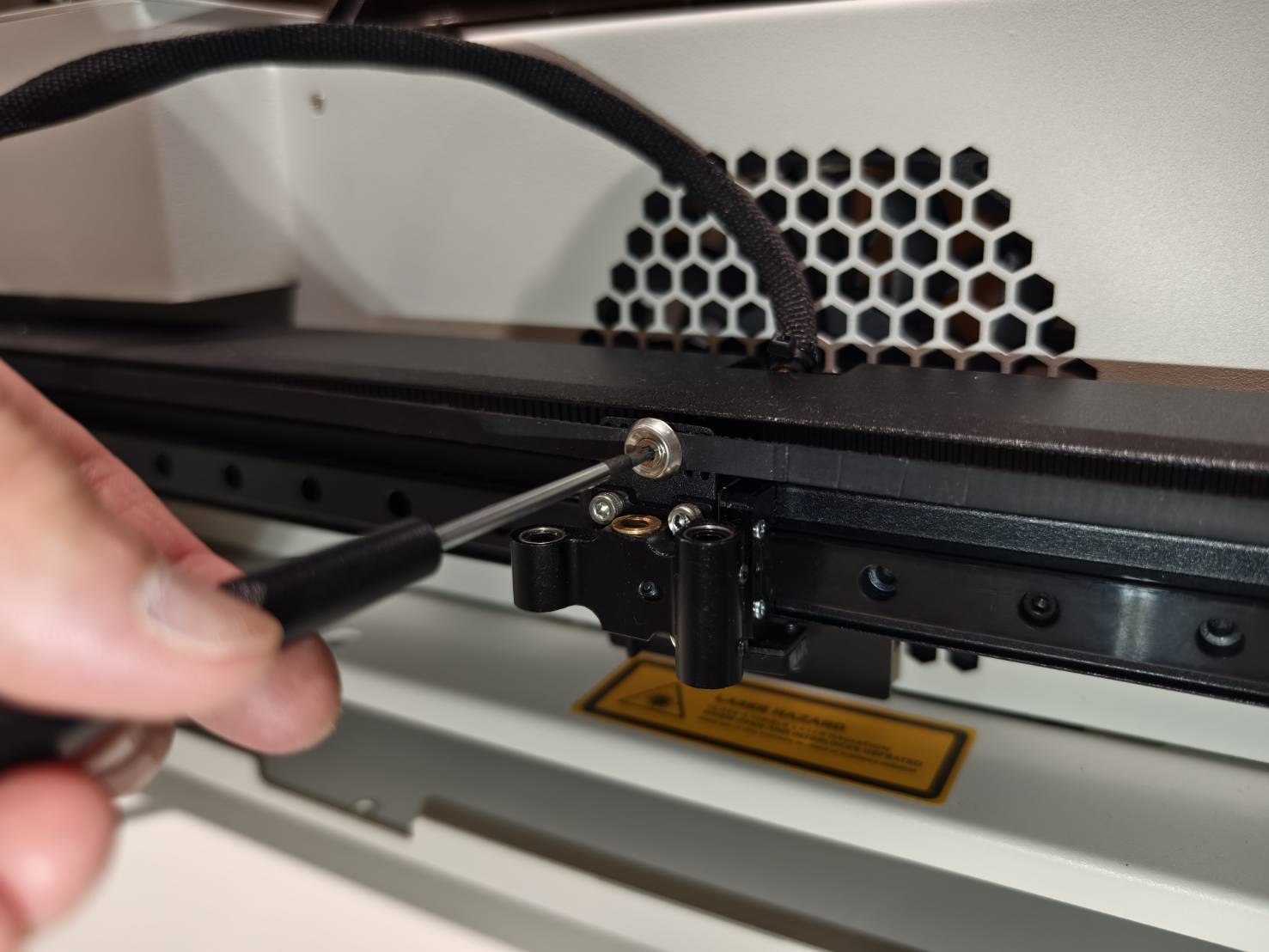

Entfernen Sie den oberen Rahmen des Modulsitzes. (1,5 mm Inbusschraube * 4 Stück)

Schritt 7

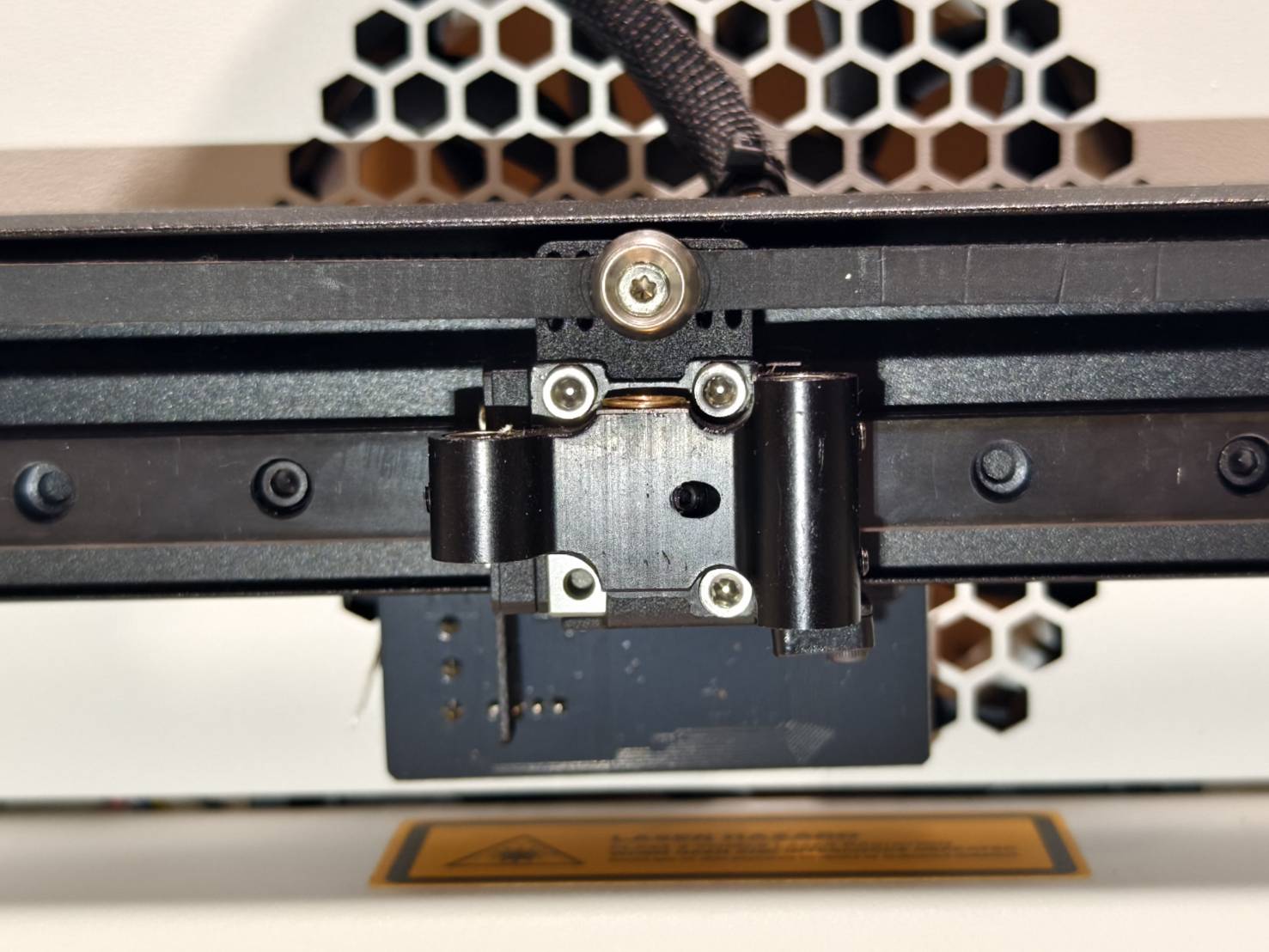

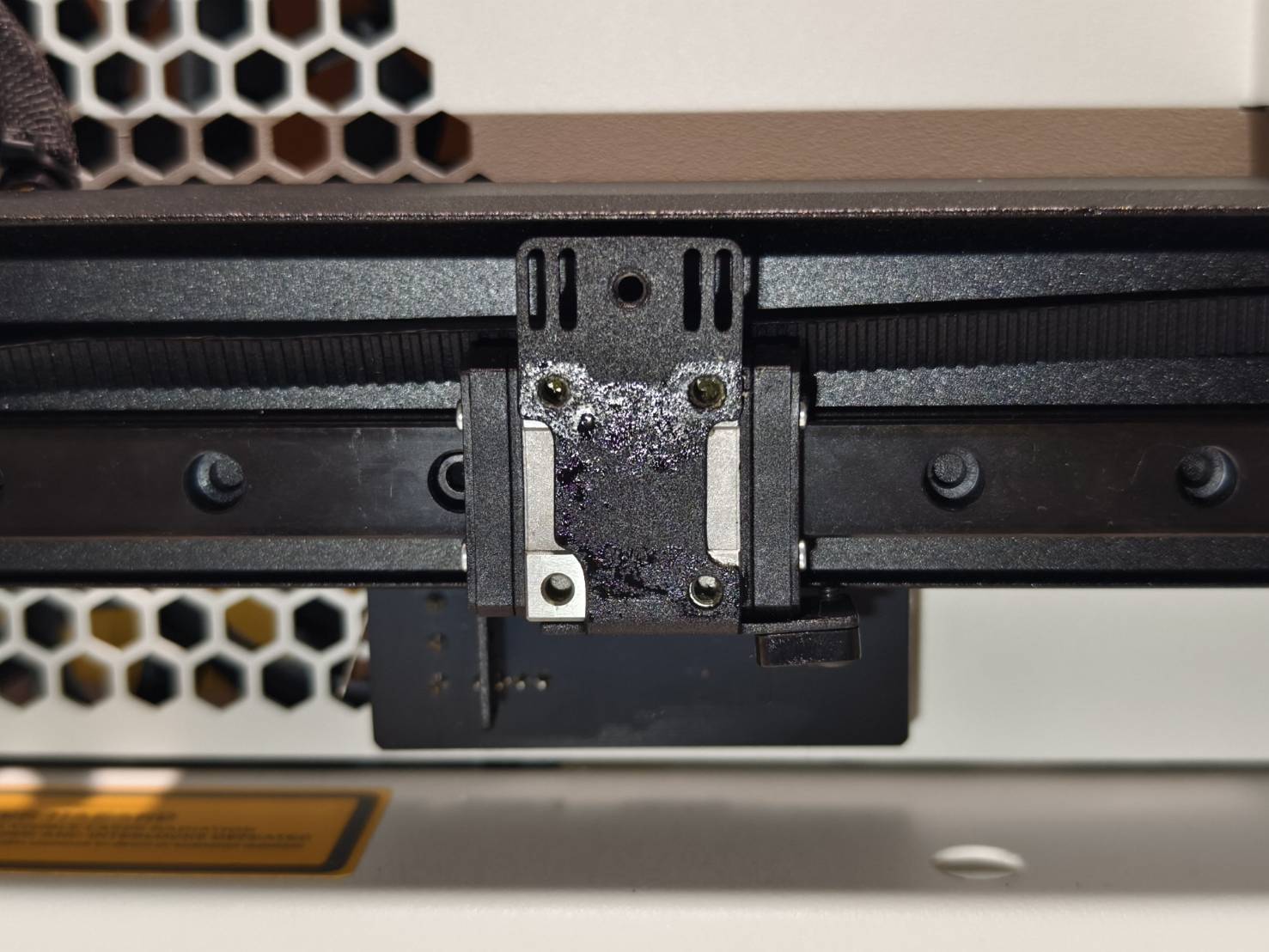

Entfernen Sie die beiden schwarzen Aufkleber von der Oberseite der Wellen.

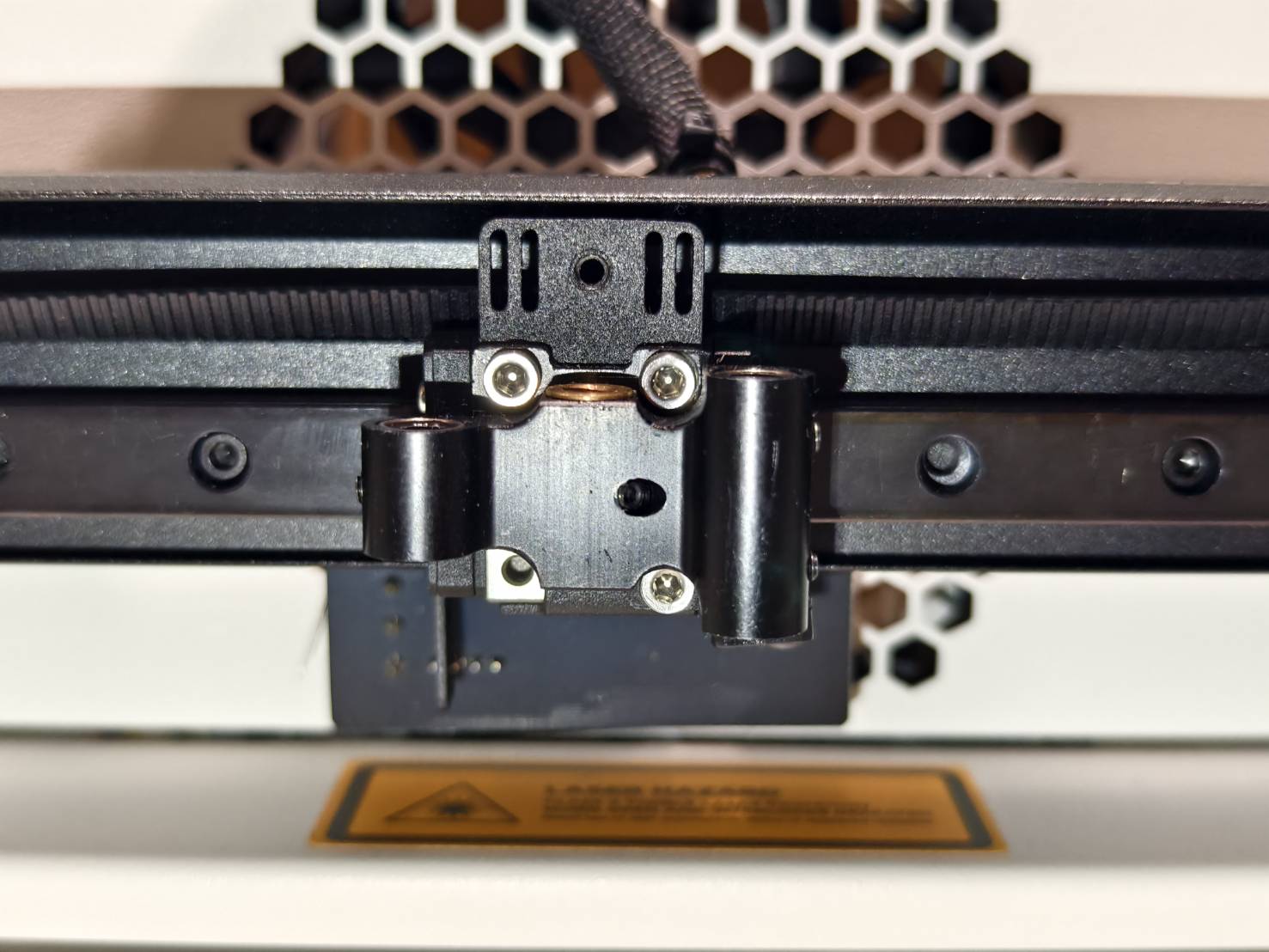

Falls Ihre Maschine keine Aufkleber wie im Bild unten hat, fahren Sie bitte mit Schritt 8 fort.

Schritt 8

Drehen Sie den Gewindebolzen in der Mitte im Uhrzeigersinn, um die gesamte Halterung mit dem Z-Achsen-Motor zu entfernen.

Schritt 9

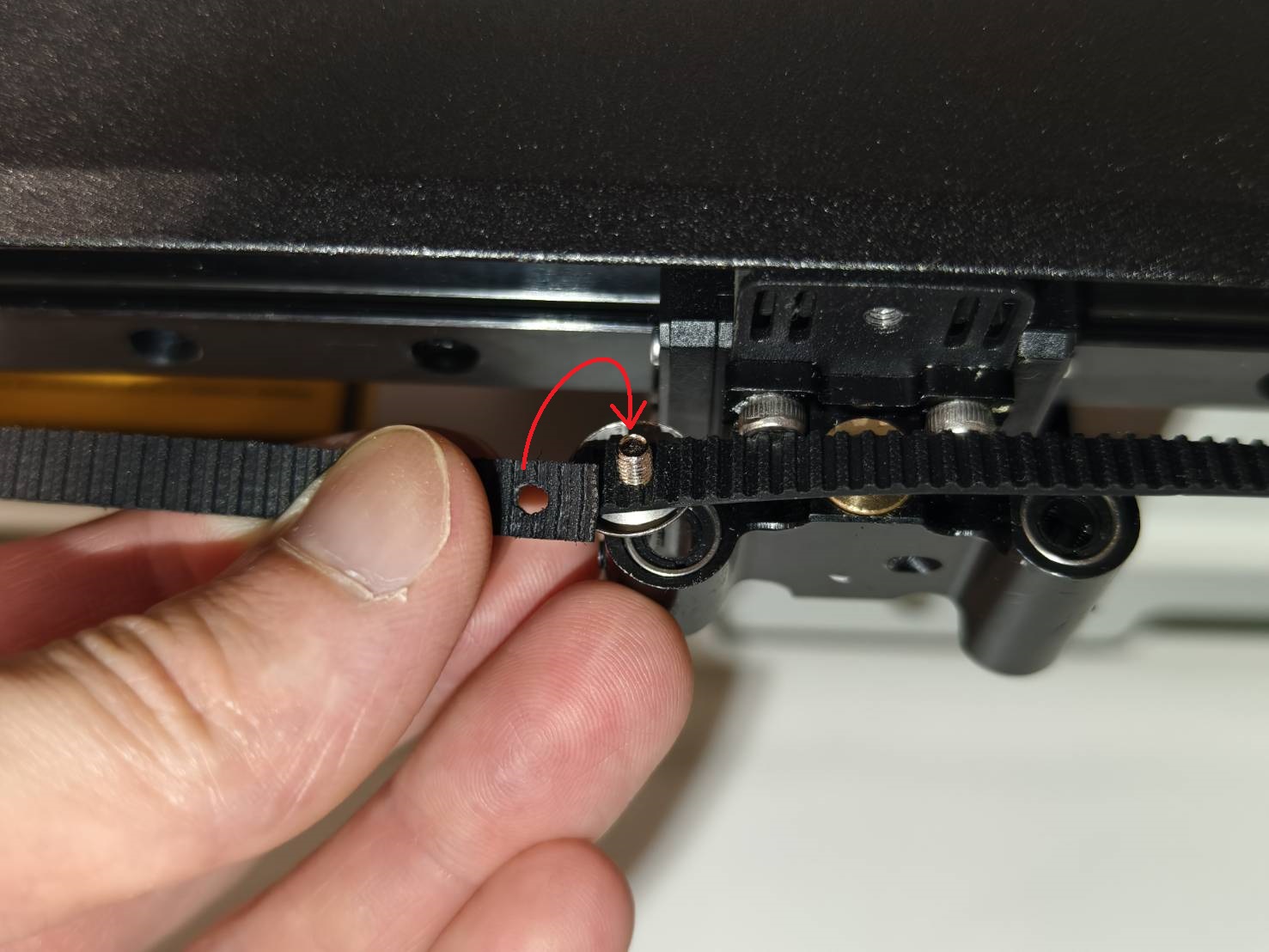

Lösen Sie die Riemenschraube. Halten Sie dabei den Riemen fest, um zu verhindern, dass er sich löst.

Schritt 9.1

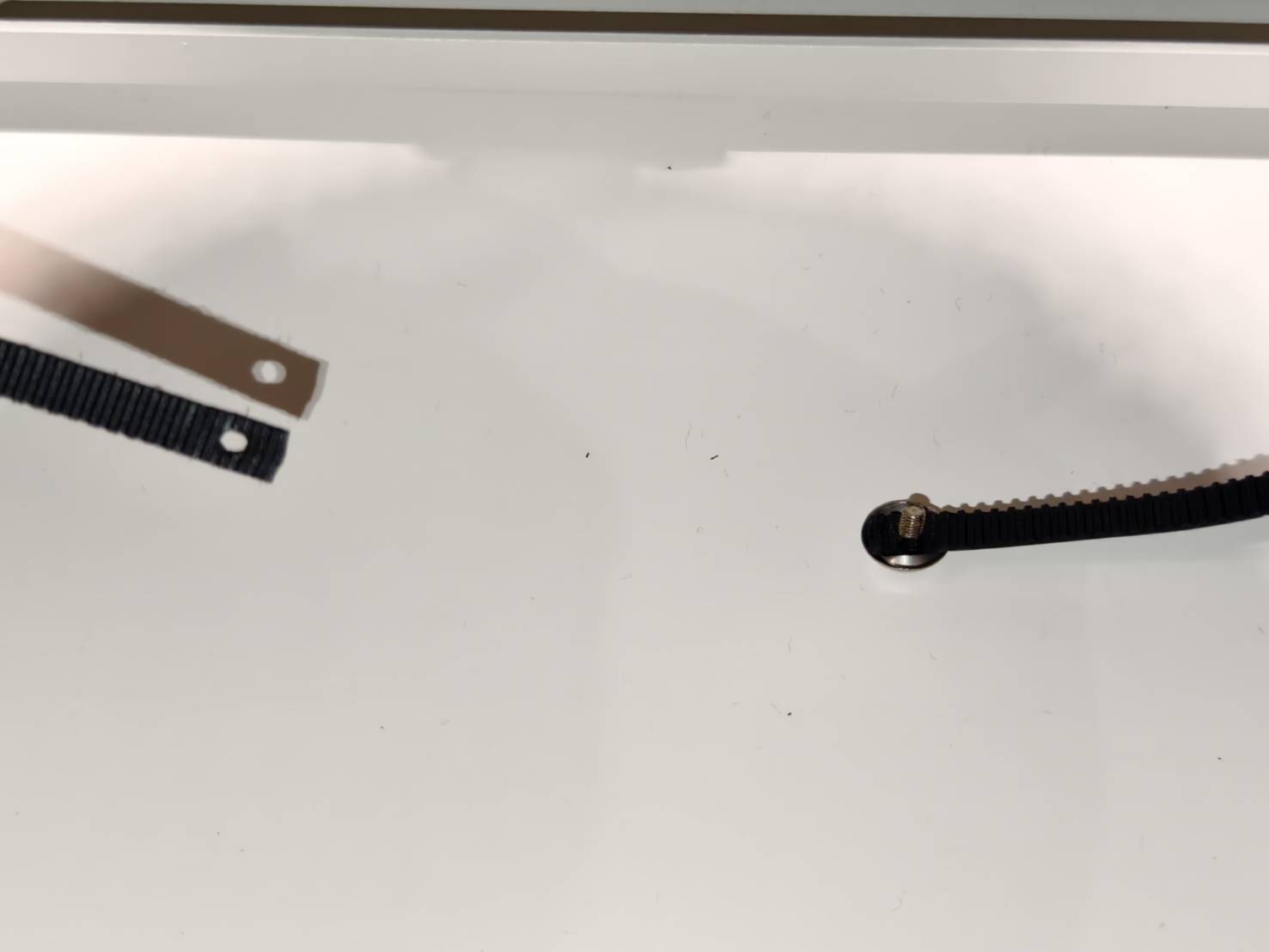

Wenn sich Ihr Riemen wie abgebildet gelöst hat, besteht die einzige Möglichkeit zur Reparatur darin, die beiden Seiten kräftig zusammenzuziehen, um die Schraube wieder in die Löcher einzuführen.

Achten Sie darauf, dass die Zahnseite des Riemens zum Rahmen hin zeigt.

Es wird empfohlen, diesen Vorgang zu zweit durchzuführen, da der Riemen sehr straff sein kann.

Schritt 10

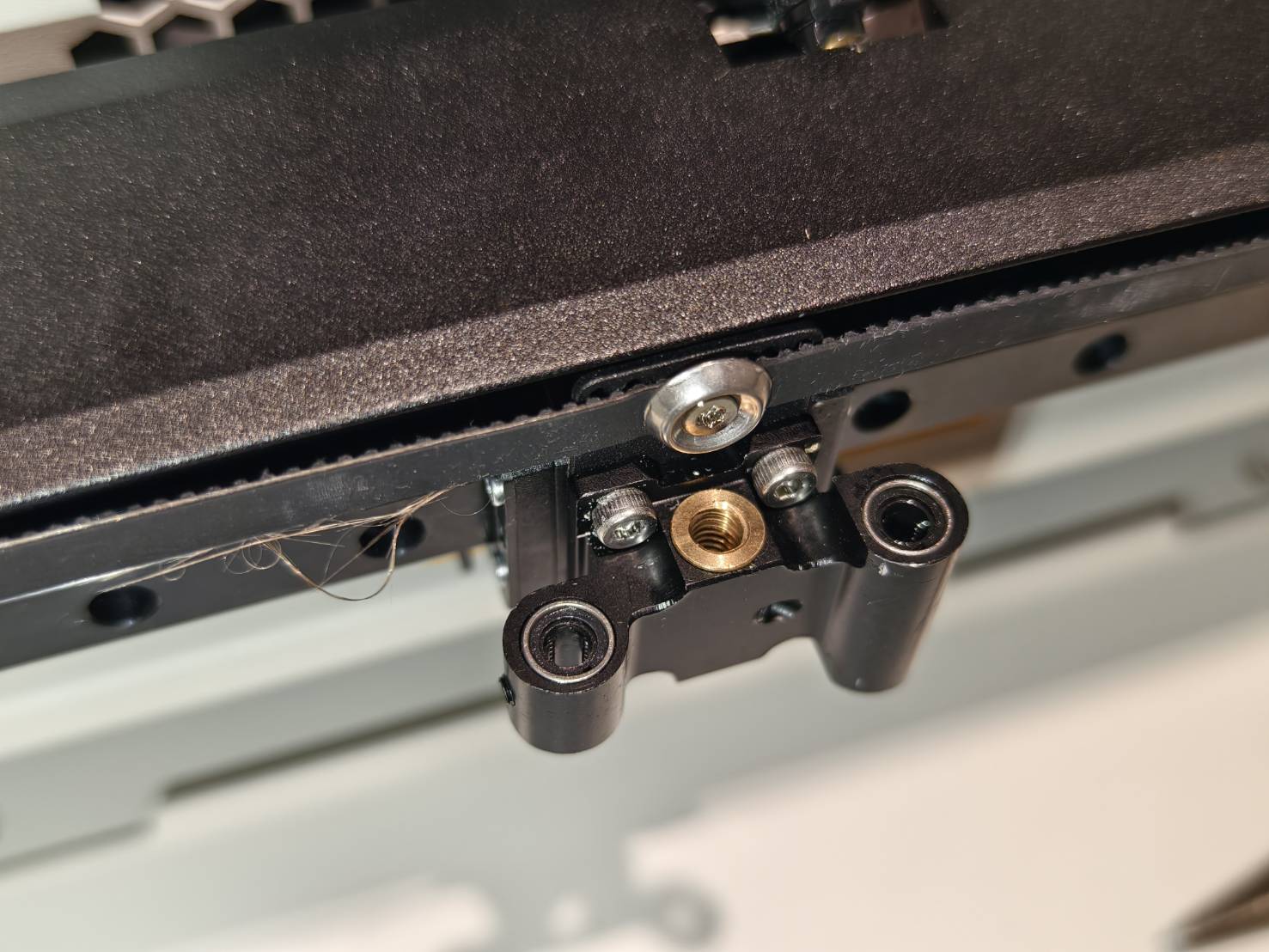

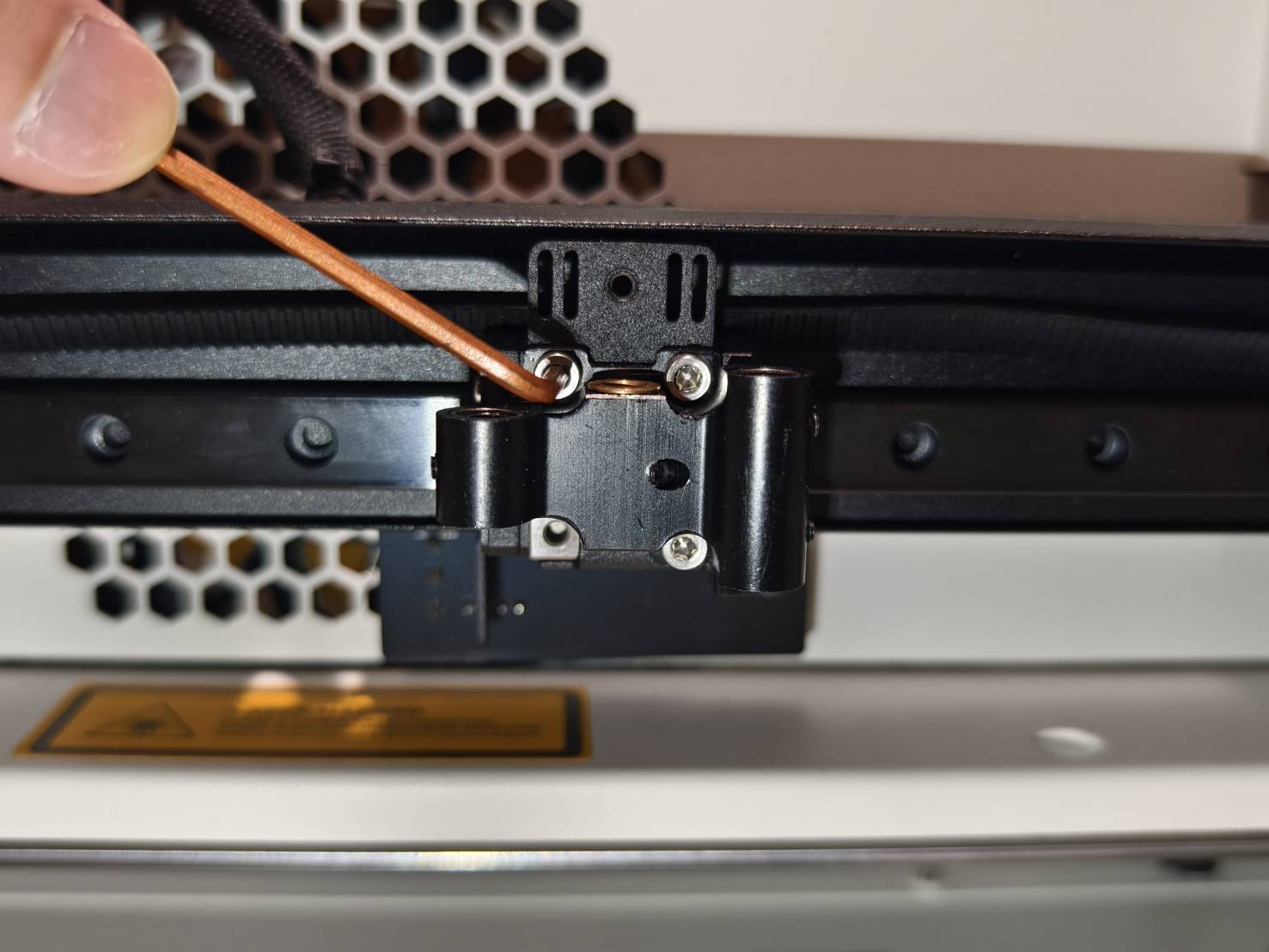

Entfernen Sie die Halterung durch Lösen der Schrauben. (2,5 mm * 3 Stück)

Schritt 11

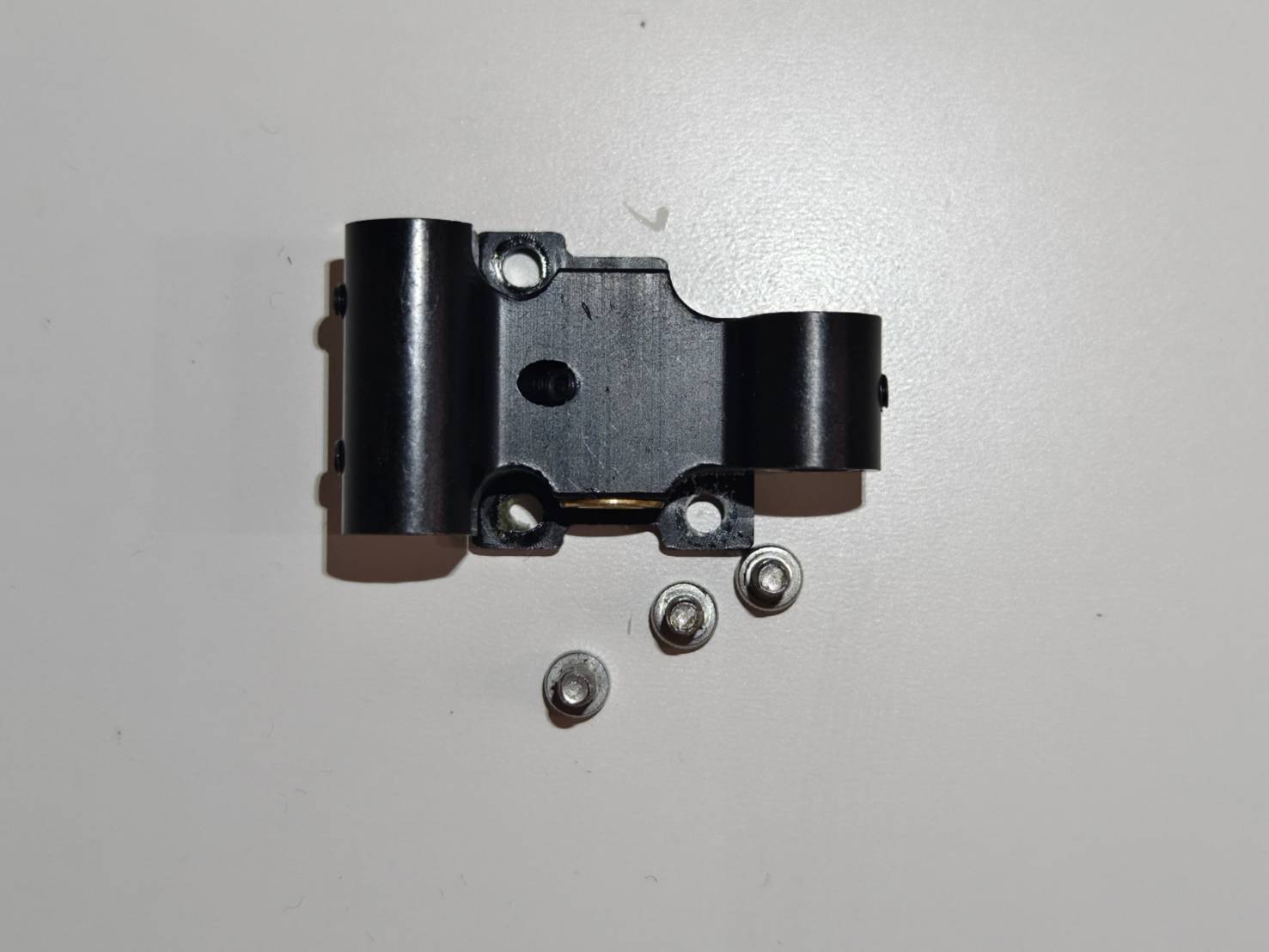

Installieren Sie den neuen Halter mit denselben Schrauben wie im vorherigen Schritt.

Schritt 12

Schrauben Sie die Riemenschraube wieder fest.

Schritt 13

Halten Sie die Halterung in Position und drehen Sie den mittleren Bolzen gegen den Uhrzeigersinn, um die Halterung mit dem Z-Achsen-Motor zu montieren.

Schritt 14

Bringen Sie die schwarzen Aufkleber auf der Oberseite der Wellen an. Überspringen Sie diesen Schritt, wenn die Aufkleber nicht verfügbar sind, da sie optional sind.

Schritt 15

Montieren Sie den oberen Rahmen des Modulsitzes wieder. (4 Stück 1,5-mm-Innensechskantschrauben)

Schritt 16

Platzieren Sie die Basis auf einem Tisch, sodass die Zapfen leicht über die Tischkante hinausragen.

Schritt 16.1

Heben Sie die Maschine leicht an, um die Aussparungen am vorderen Ende der Maschine mit den Zapfen an der Basis auszurichten. Führen Sie die Zapfen ein und setzen Sie dann die Maschine auf die Tischplatte.

Schritt 16.2

Schrauben Sie diese Schrauben wieder ein, um die Basis zu befestigen.

Schritt 17

Installieren Sie den Luftschlauch wieder.

Schritt 18

Montieren Sie die Feder wieder am X-Achsen-Riemen.

Schritt 19

Schließen Sie diese Kabel wieder an.
