Ador - Austausch des 30-poligen Flachbandkabels der X-Achse

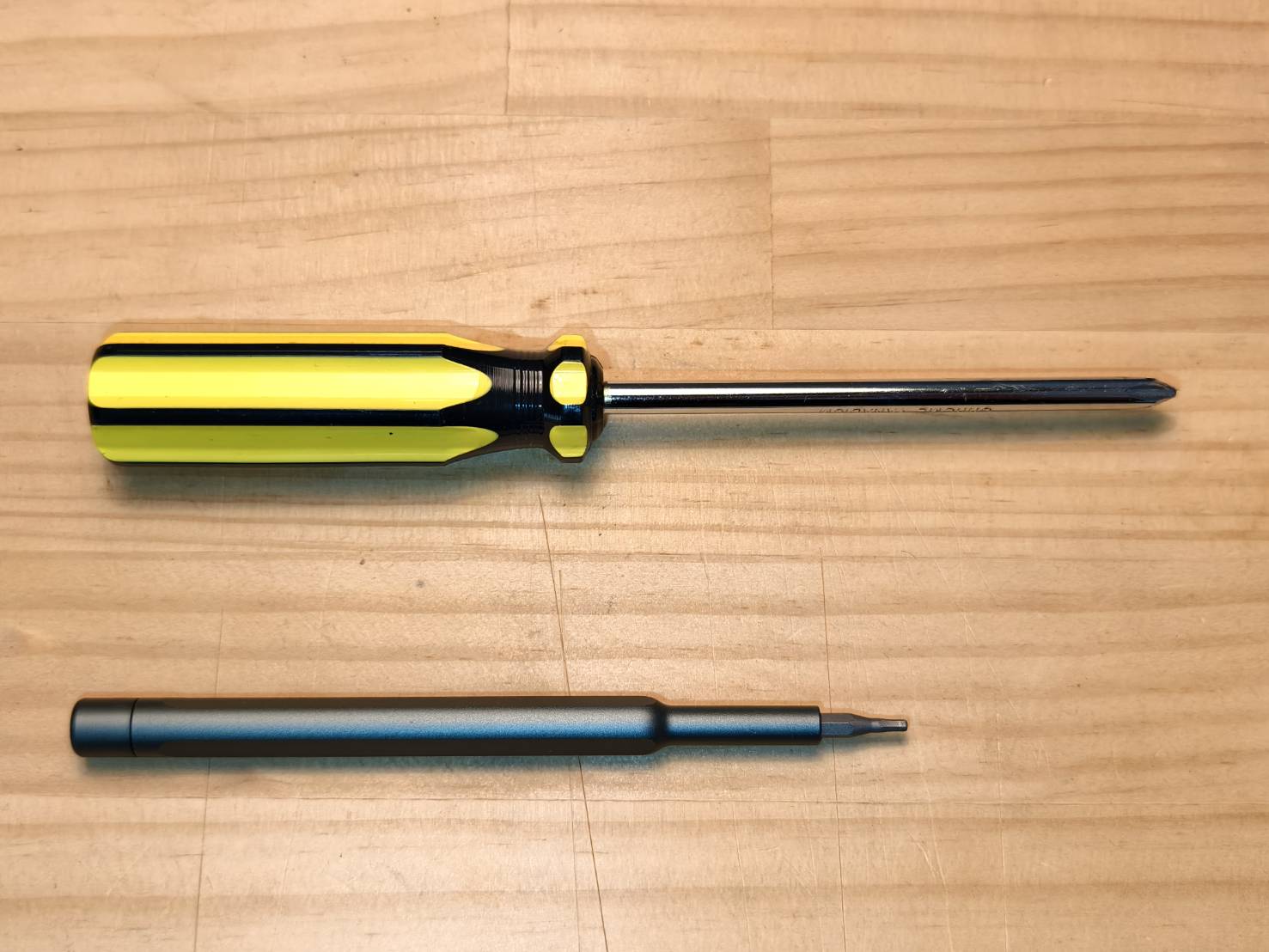

Benötigte Werkzeuge:

• Kreuzschlitzschraubendreher
• 2-mm-Sechskantschraubendreher (Inbusschlüssel wird NICHT empfohlen)

Schritt 1

Schalten Sie das Gerät aus und entfernen Sie die schwarze Mylarfolie (Schutzfolie).

Schritt 2

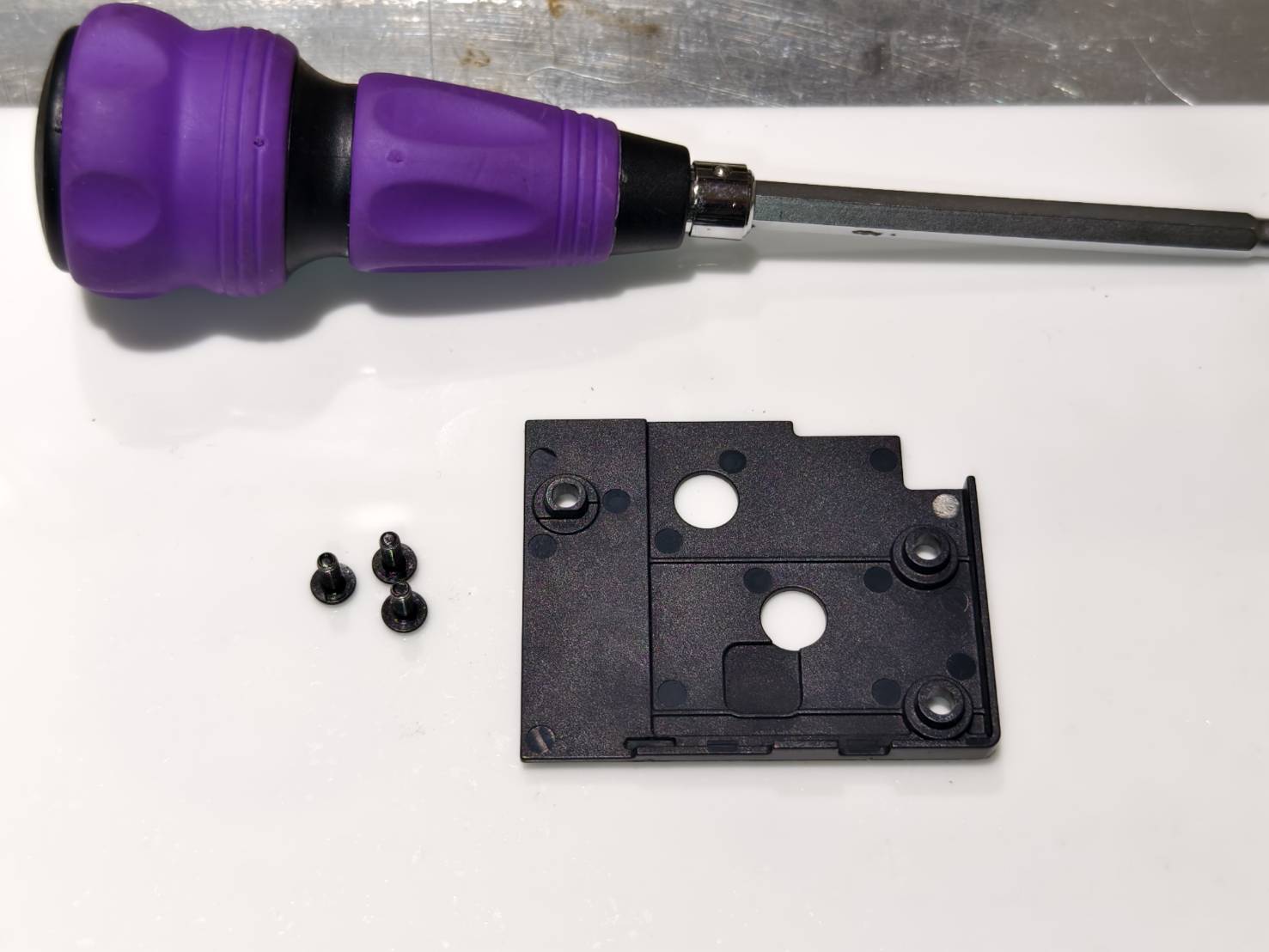

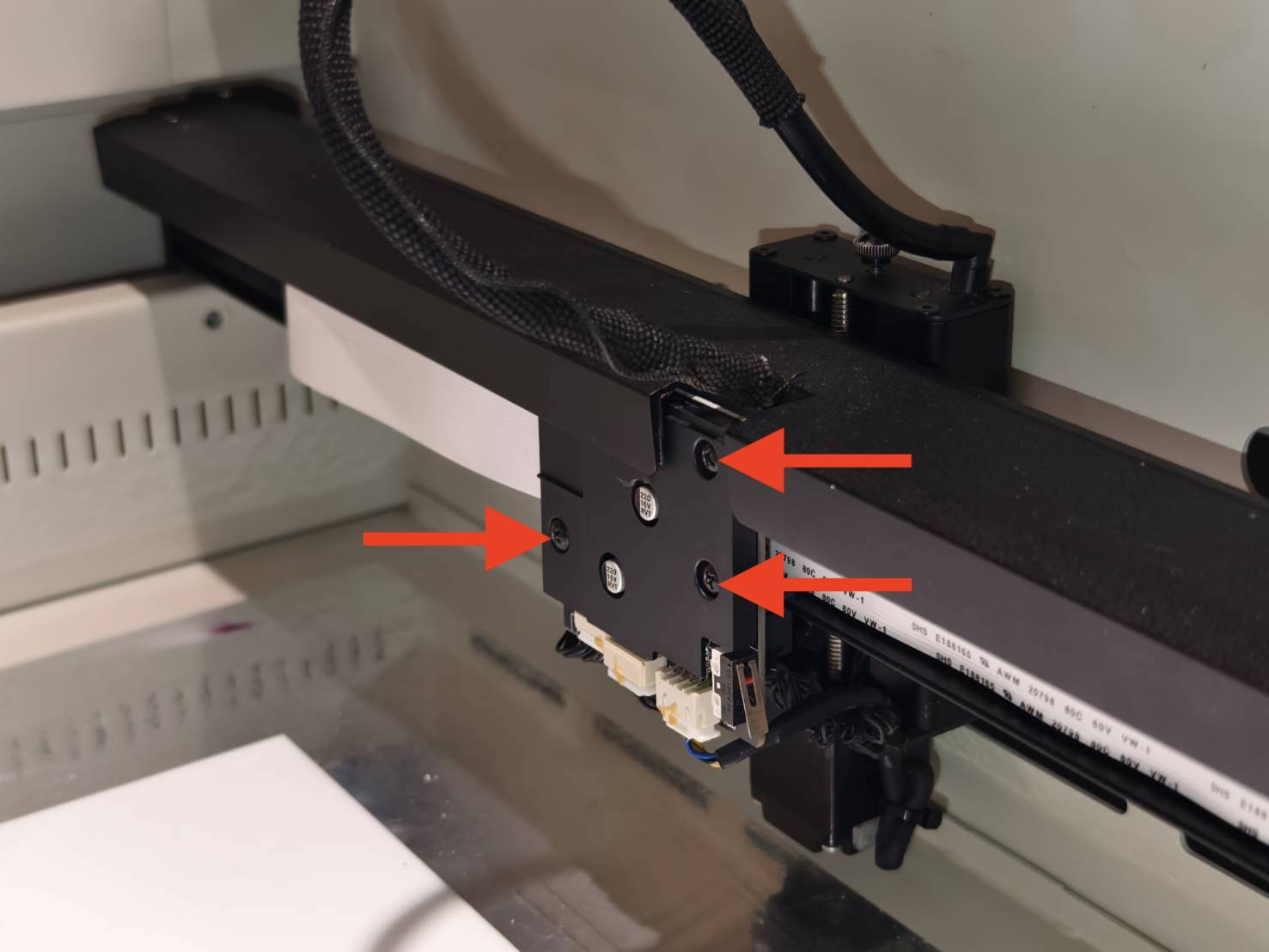

Entfernen Sie an der Rückseite des Modulsitzes die drei Schrauben und die Abdeckung der Z-Achsen-Platine.
Um die obere Schraube zu sehen, bewegen Sie den Kopf in den Spalt des Blechs.

Schritt 3

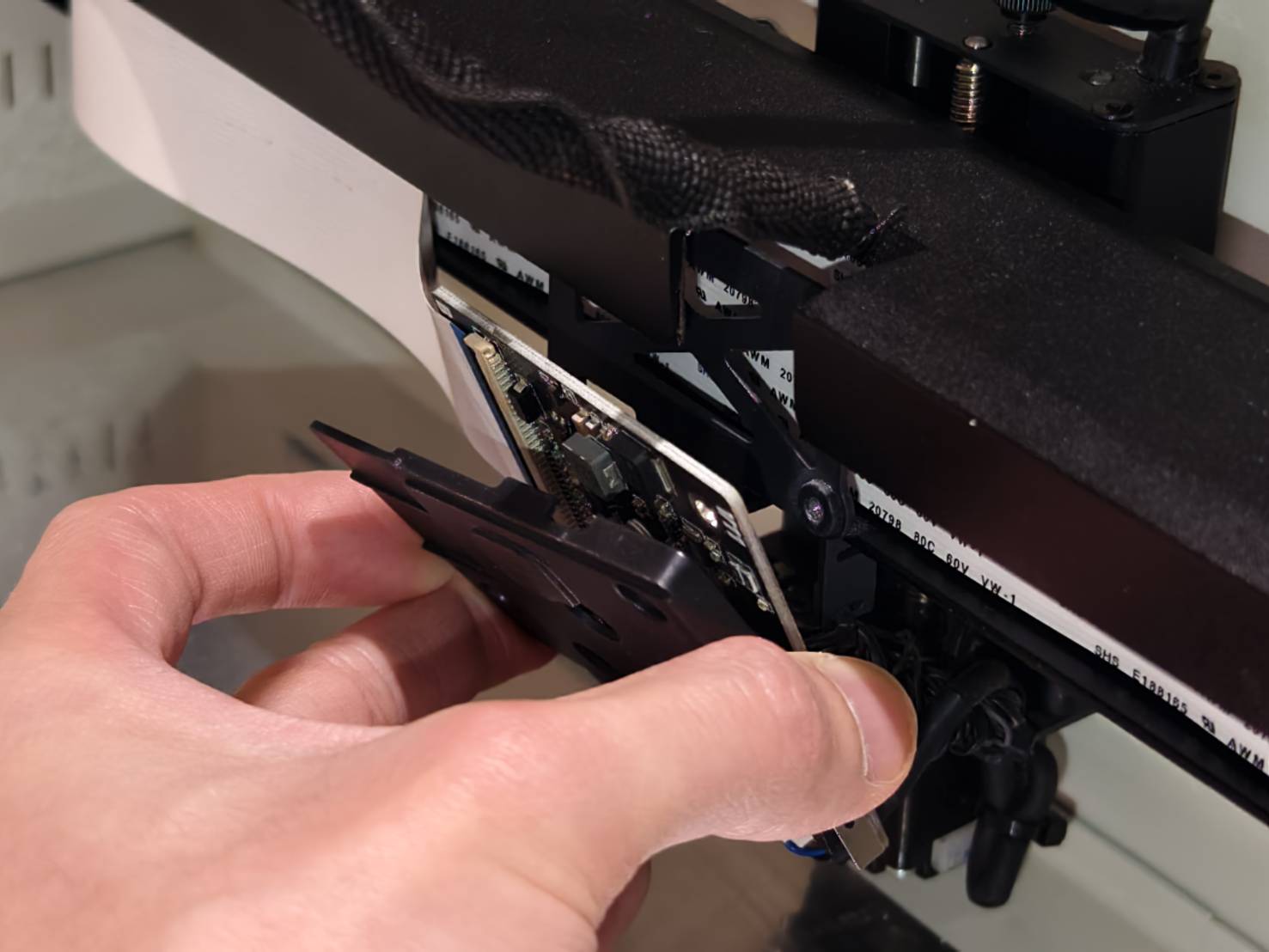

Öffnen Sie den Verriegelungsmechanismus des Kabels und trennen Sie das Kabel von der Z-Achsen-Platine.
Das verbleibende Klebeband muss nicht entfernt werden.

Schritt 4

Wenn Sie vor dem Bedienfeld des Geräts stehen, trennen Sie auf der linken Seite das X-Achsen-Motorkabel, entfernen Sie die beiden 2-mm-Sechskantschrauben und nehmen Sie die Abdeckung der X-Achsen-Platine ab.
(Ein langer, dünner Sechskantschraubendreher wird empfohlen, da er mehr Bewegungsfreiheit bietet.)

Schritt 5

Öffnen Sie den Verriegelungsmechanismus des Kabels und trennen Sie das Kabel von der X-Achsen-Platine.

Schritt 6

Entfernen Sie das 30-polige Flachbandkabel.
Da sich hinter dem Kabel doppelseitiges Schaumstoffklebeband befindet, können leicht Kleberückstände entstehen, wenn Sie es direkt abreißen. Es wird empfohlen, es von unten nach oben abzuziehen, um es zu entfernen.

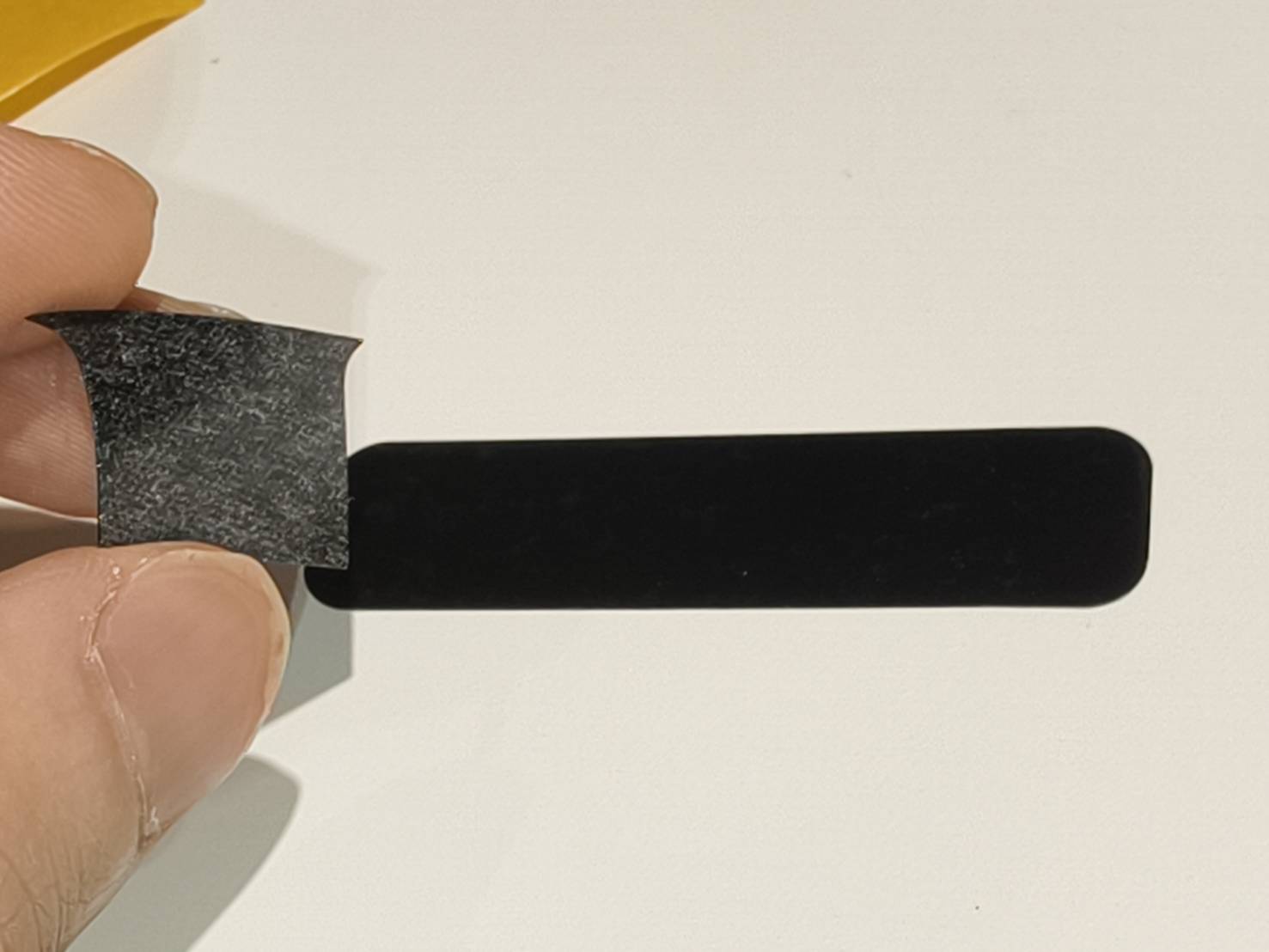

Falls nach dem Entfernen Rückstände vorhanden sind, muss der schwarze Schaumstoffteil entfernt werden. Der weiße Klebstoffbereich muss nicht gereinigt werden. Es wird empfohlen, das Video einmal anzusehen, bevor Sie mit dem Entfernen beginnen.

Schritt 7

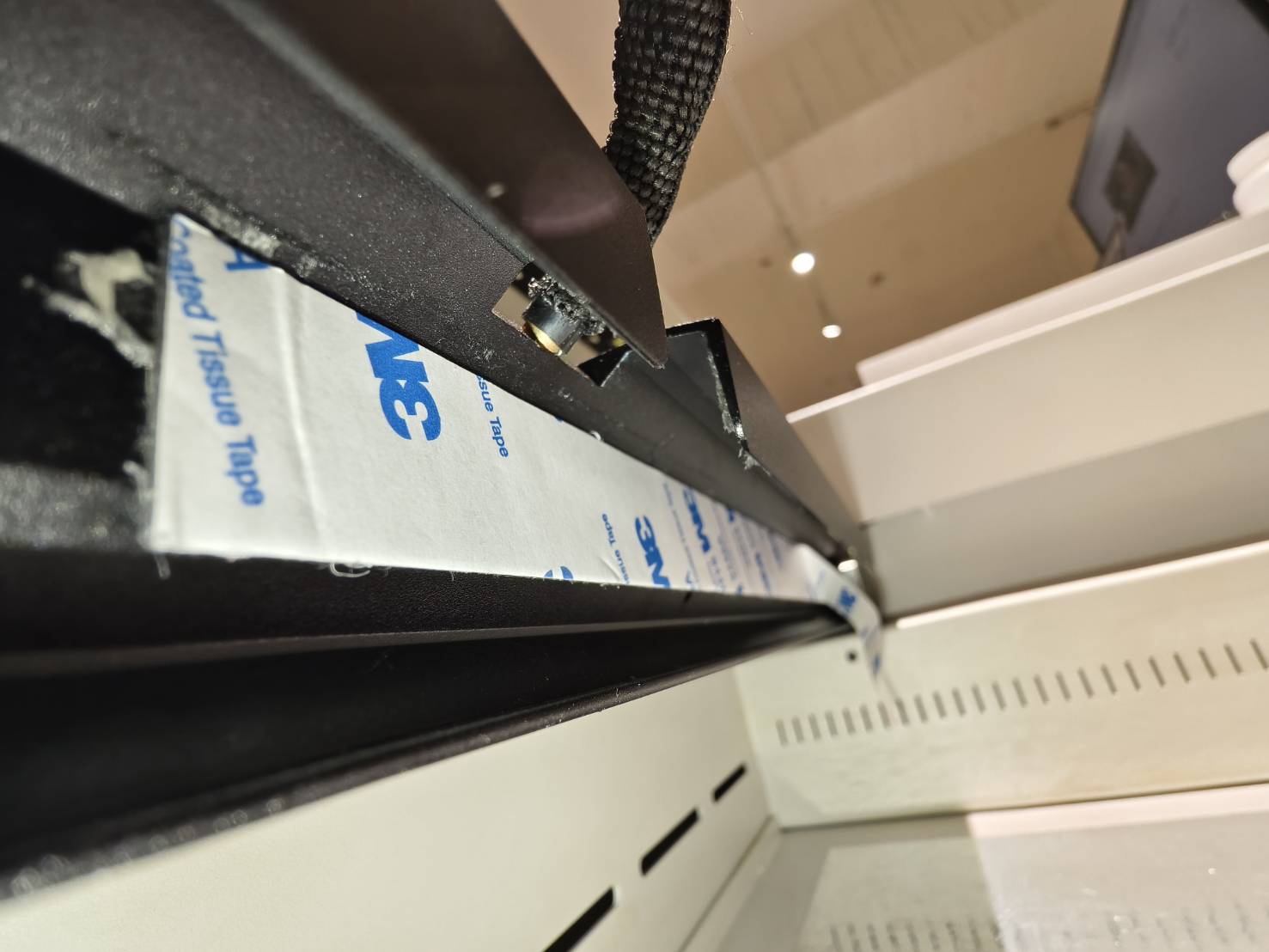

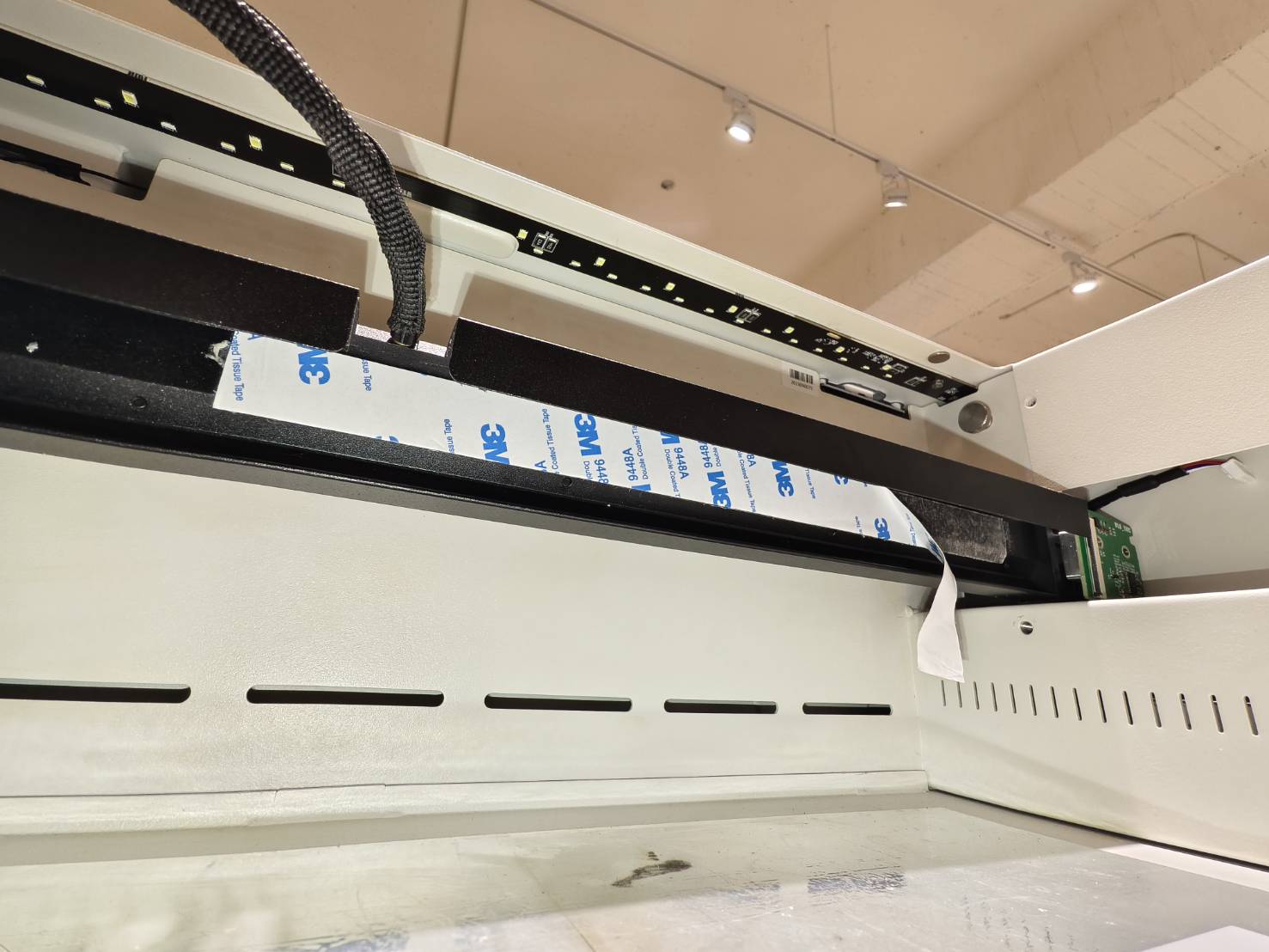

Nachdem Sie sichergestellt haben, dass alle Rückstände entfernt wurden, bringen Sie das neue doppelseitige Schaumstoffklebeband auf der Innenseite des Blechs an. Reißen Sie im Voraus einen Abschnitt davon ab, um die nachfolgenden Schritte zu erleichtern.

Bevor Sie das Klebeband anbringen, empfiehlt es sich, den Inhalt von Schritt 7 vollständig durchzulesen, um die Startposition und die Lage der Blechabschrägung zu verstehen. Sehen Sie sich anschließend das Video an, um sicherzustellen, dass das Klebeband korrekt angebracht wird.

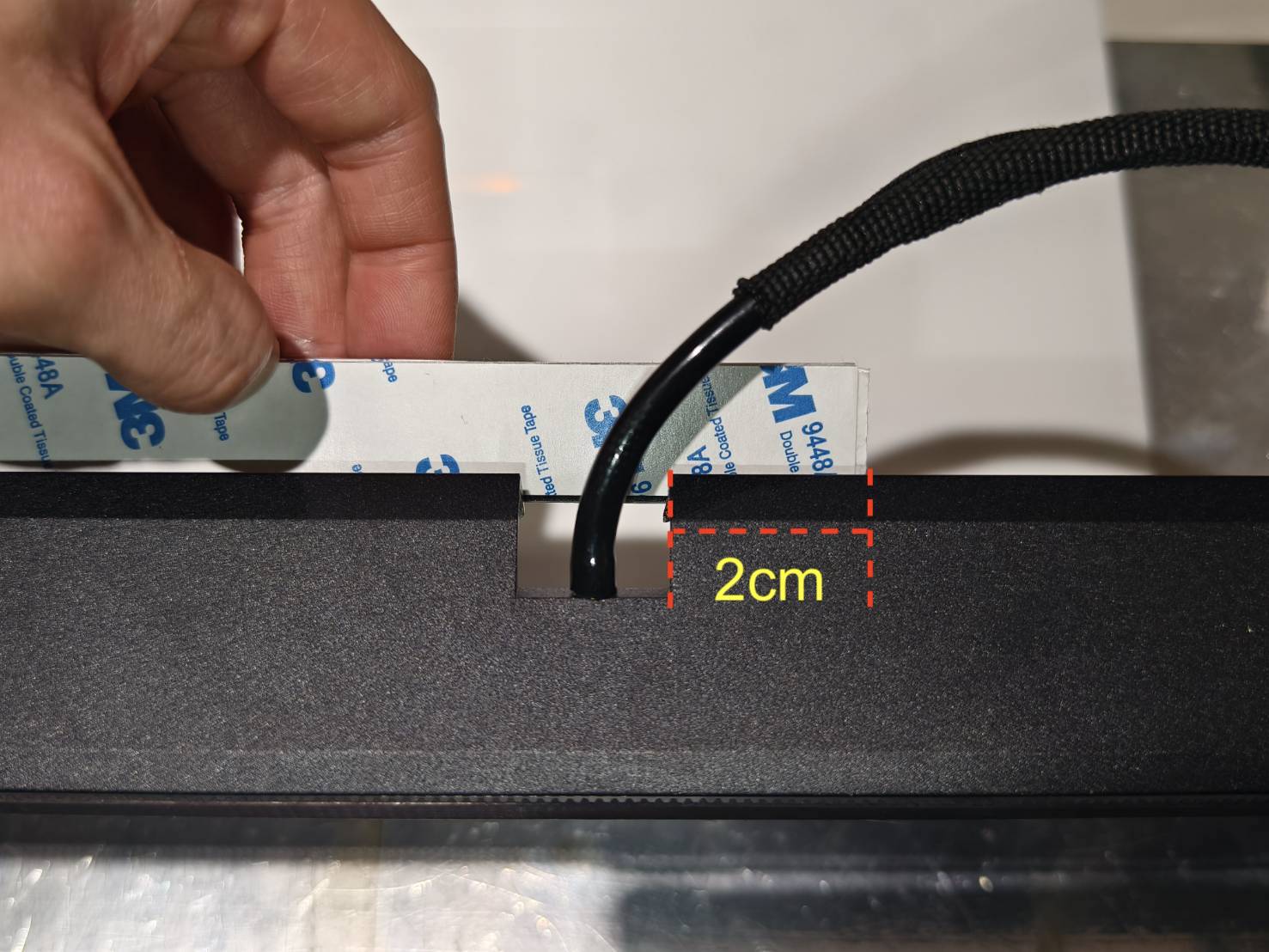

• Startposition:

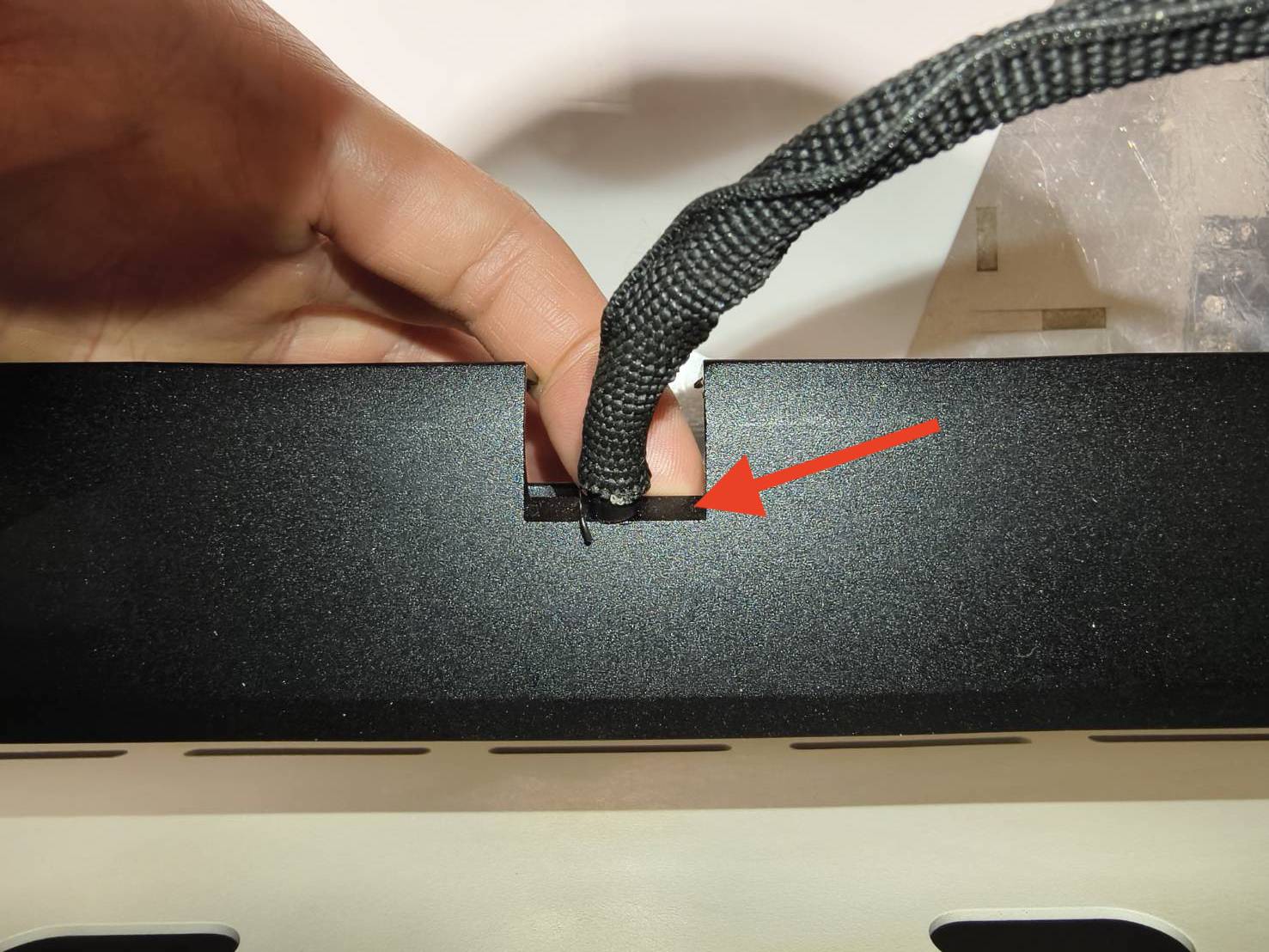

  Das doppelseitige Klebeband muss zur Seite des X-Achsen-Motors hin geklebt werden (die linke Seite der Maschine, wenn man auf den Touchscreen blickt). Die Startposition befindet sich etwa 2 cm rechts von der Lücke/Öffnung.

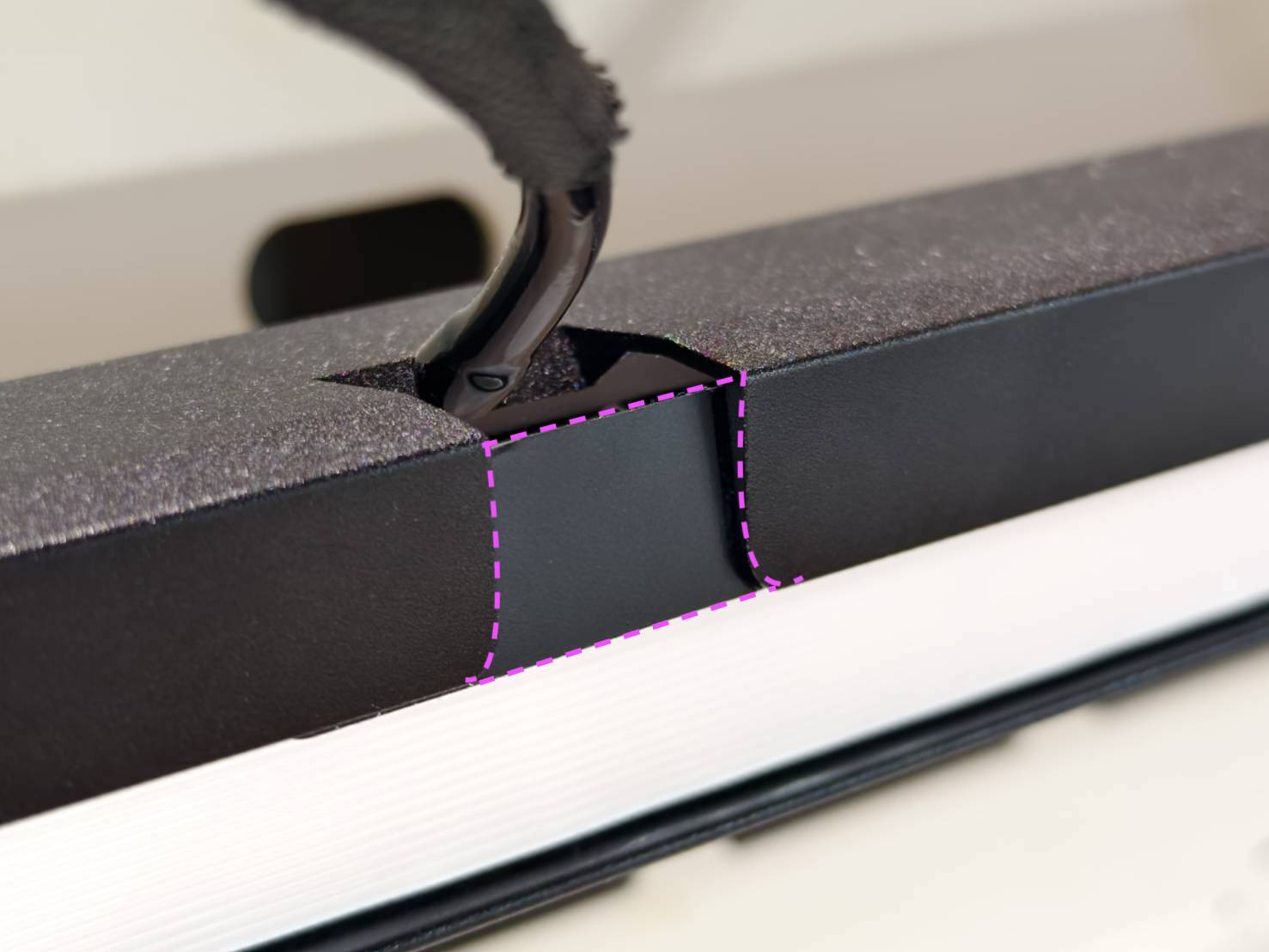

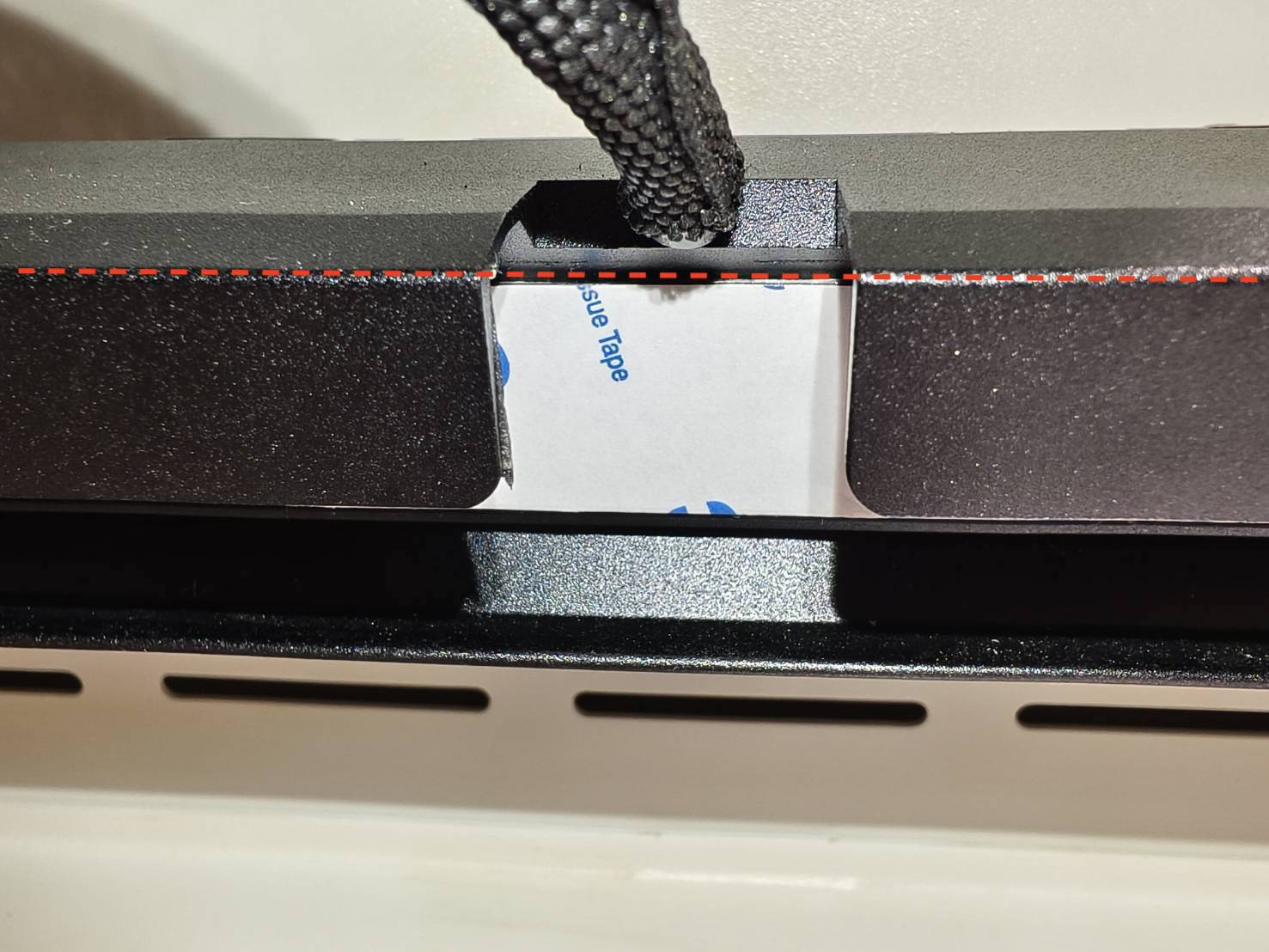

• Blechabschrägung:
  Die Position der Abschrägungsfläche ist der Teil, der mit dem Finger berührt wird, wie unten abgebildet.
  Das Klebeband darf NICHT auf der Abschrägungsfläche angebracht werden.

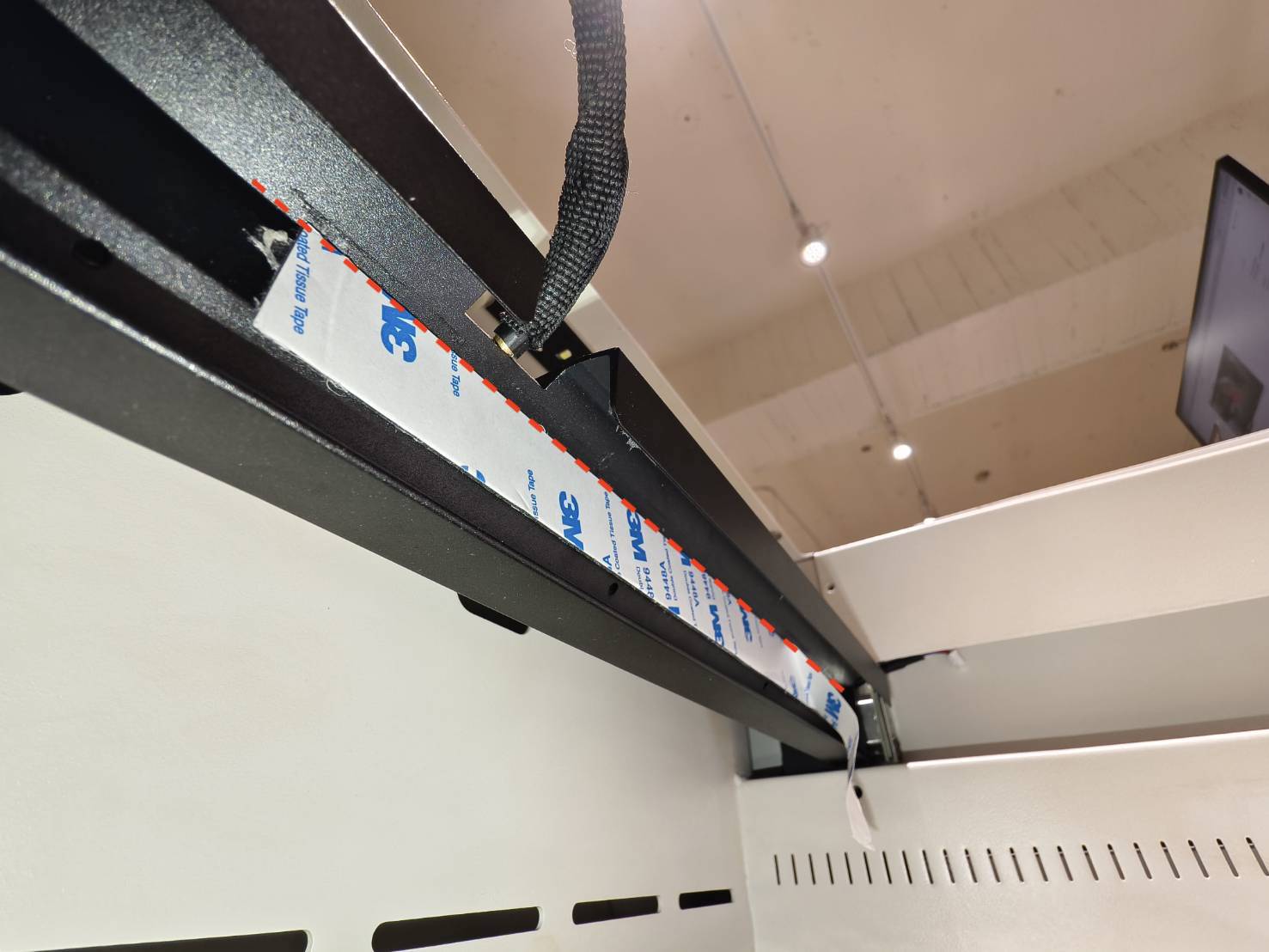

• Das Klebeband sollte an der unteren Kante der Markierungslinie angebracht werden, d.h. an der unteren Kante der Abschrägungsfläche.


• Video:


Schritt 8

Installieren Sie das neue Kabel auf der Z-Achsen-Platine. Das Kabel sollte sich in der Mitte des Steckplatzes befinden. Bei korrekter Installation sollte sich der Clip leicht verriegeln lassen.
Bitte beachten Sie die folgende Beschreibung, um die korrekte Einsteckposition des Kabels zu bestätigen und sicherzustellen, dass es ordnungsgemäß installiert ist.

• Die beiden Kanten des Kabelsteckplatzes sind etwas erhöht, wie im Bild gezeigt.



• Das Kabel muss in der Mitte eingeführt werden. Bei korrekter Einführung sollte es auf gleicher Höhe mit den Kanten sein, wie im Bild dargestellt.
  (Der Clip ist auf dem Bild nicht verriegelt.)



• Nur bei korrekter Einführung lässt sich der Clip leicht verriegeln, und das Kabel sollte parallel zum Steckplatz verlaufen, wie im Bild gezeigt. (Der Clip ist auf dem Bild verriegelt.)

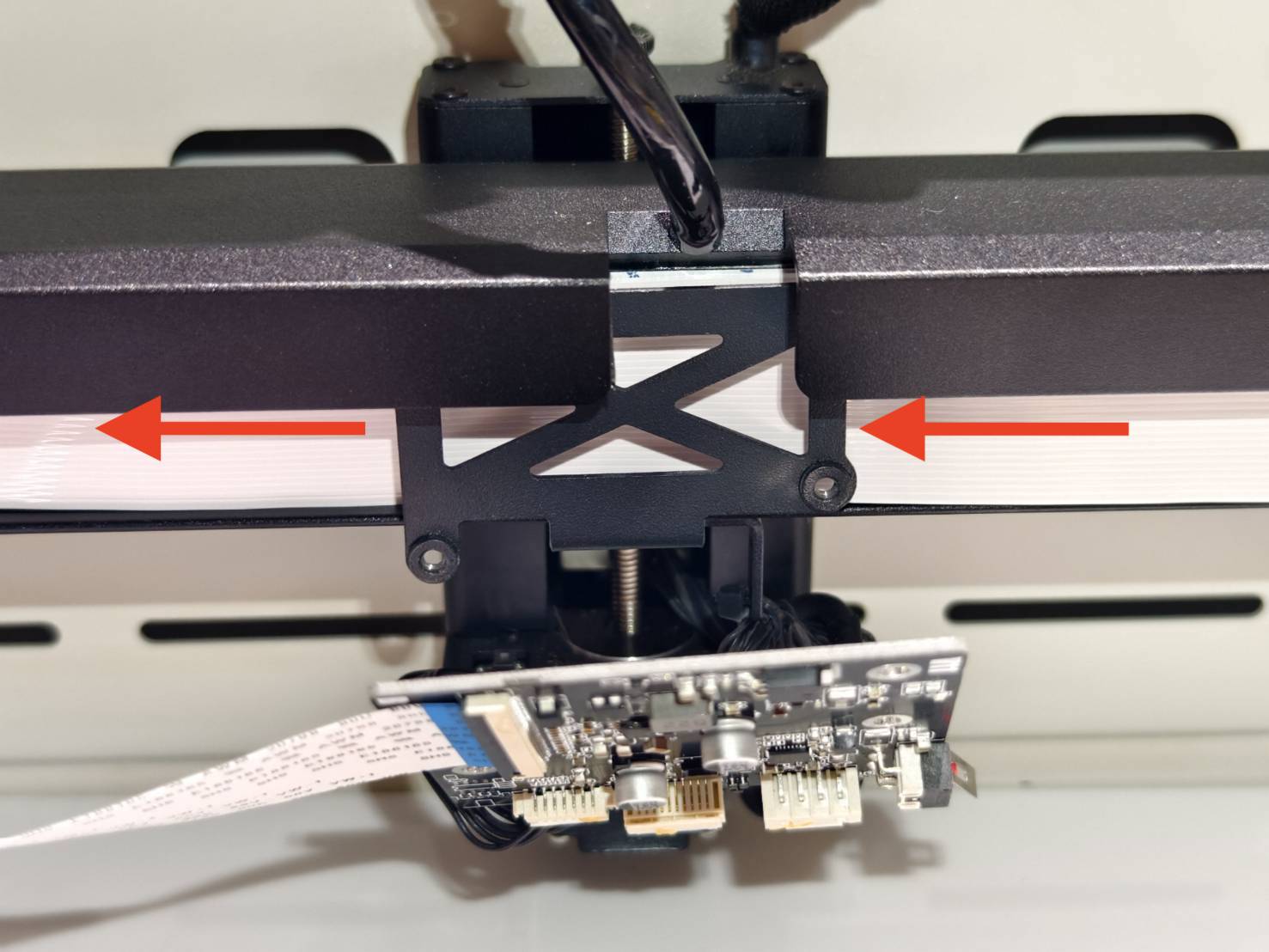

• Das Kabel muss durch die Halterung der Z-Achsen-Steuerplatine geführt werden bzw. hinter dieser verlaufen.



• Video:


Schritt 9

Installieren Sie das neue Kabel auf der X-Achsen-Platine. Das Kabel sollte mittig im Schlitz liegen. Bei korrekter Installation sollte sich der Clip leicht verriegeln lassen.
Wie in Schritt 8erläutert, verwenden Sie bitte dieselbe Methode zum Anschließen des Kabels.

Video:

(Die Farbe der Platine hat keinen Einfluss auf die Installationsweise.)

Schritt 10

Schließen Sie das X-Achsen-Motorkabel wieder an, bewegen Sie den Laserkopf und überprüfen Sie dann, ob die LED auf der Z-Achsen-Steuerplatine leuchtet.

Schritt 11

Befestigen Sie zunächst die Z-Achsen-Steuerplatine mit einer Schraube. Schalten Sie dann die Maschine ein und verwenden Sie die linke Taste zur Fokussierung. Überprüfen Sie, ob der Laserkopf korrekt fokussiert ist.

Video:

Schritt 12

Schalten Sie das Gerät aus, entfernen Sie das Motorkabel, montieren Sie die Abdeckung der X-Achsen-Steuerplatine, ziehen Sie die beiden 2-mm-Inbusschrauben fest und schließen Sie das X-Achsen-Motorkabel wieder an.

Schritt 13

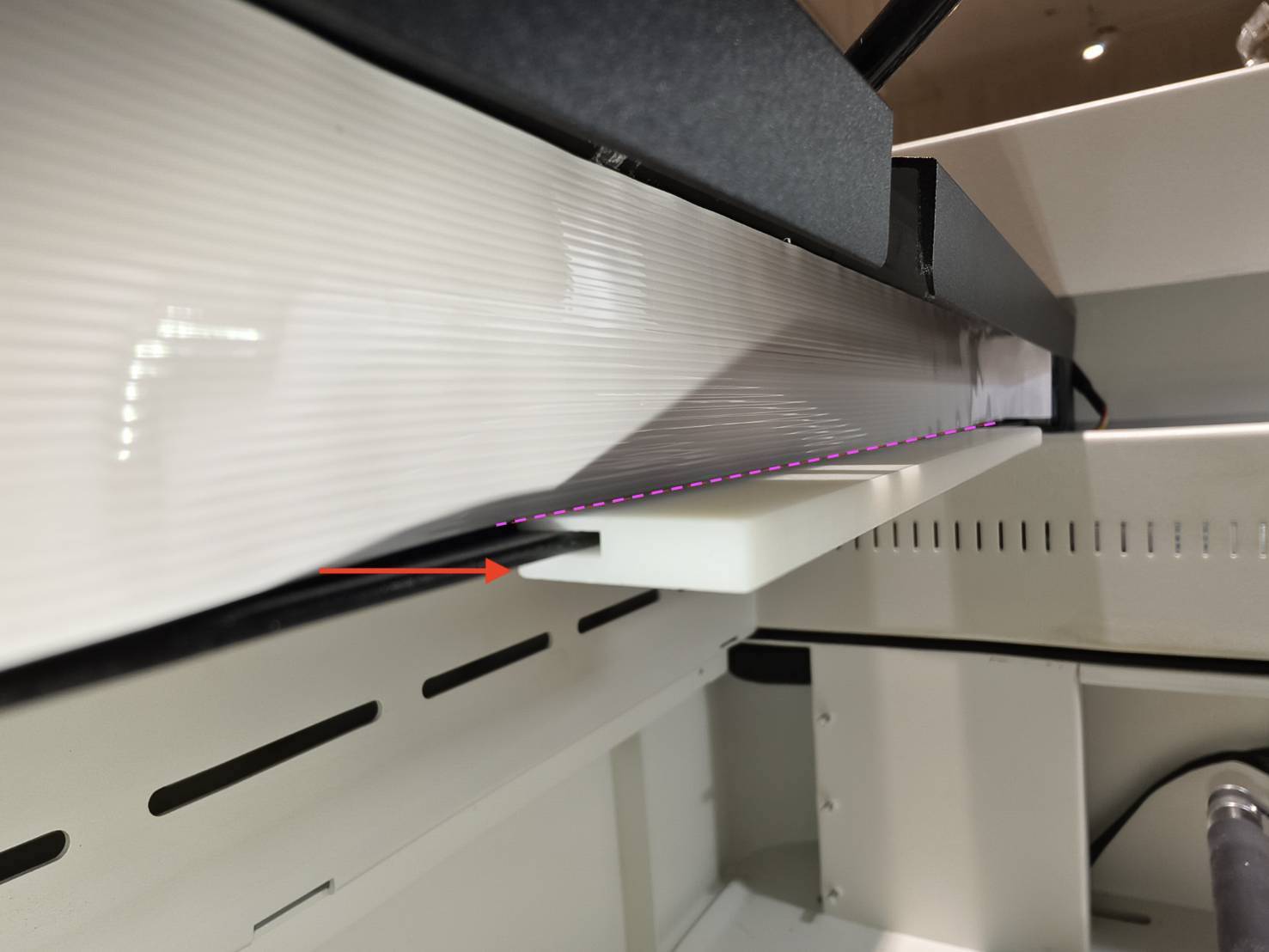

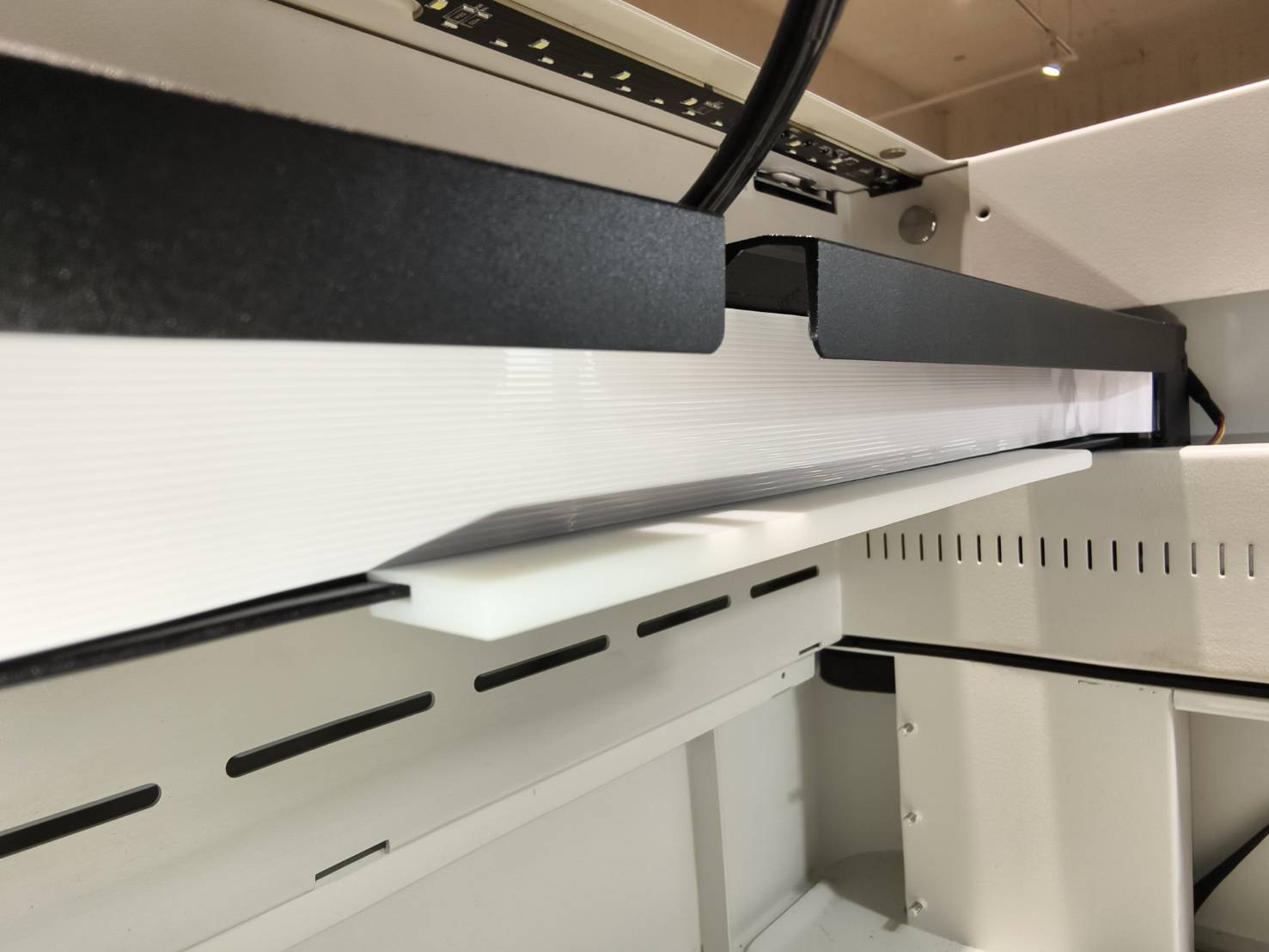

Bewegen Sie den Modulträger nach rechts und setzen Sie das Kabelwerkzeug/die Lehre am unteren Rahmen der X-Achse ein.
Die dickere Seite des Werkzeugs zeigt nach unten.
Entfernen Sie anschließend die Schutzfolie vollständig vom Klebeband. Richten Sie die Unterkante des Kabels am Werkzeug aus und drücken Sie das Kabel nach hinten, um es auf dem Metallblech zu fixieren.

Die dickere Kante des Werkzeugs sollte nach unten zeigen. Richten Sie die Unterkante des Kabels an der Oberkante des Werkzeugs aus und schieben Sie es dann nach hinten, um es zu befestigen.


Video:

Schritt 14

Entfernen Sie das Kabelverlegungswerkzeug und montieren Sie die Z-Platinen-Abdeckung mit den drei Schrauben.

Video:

Schritt 15

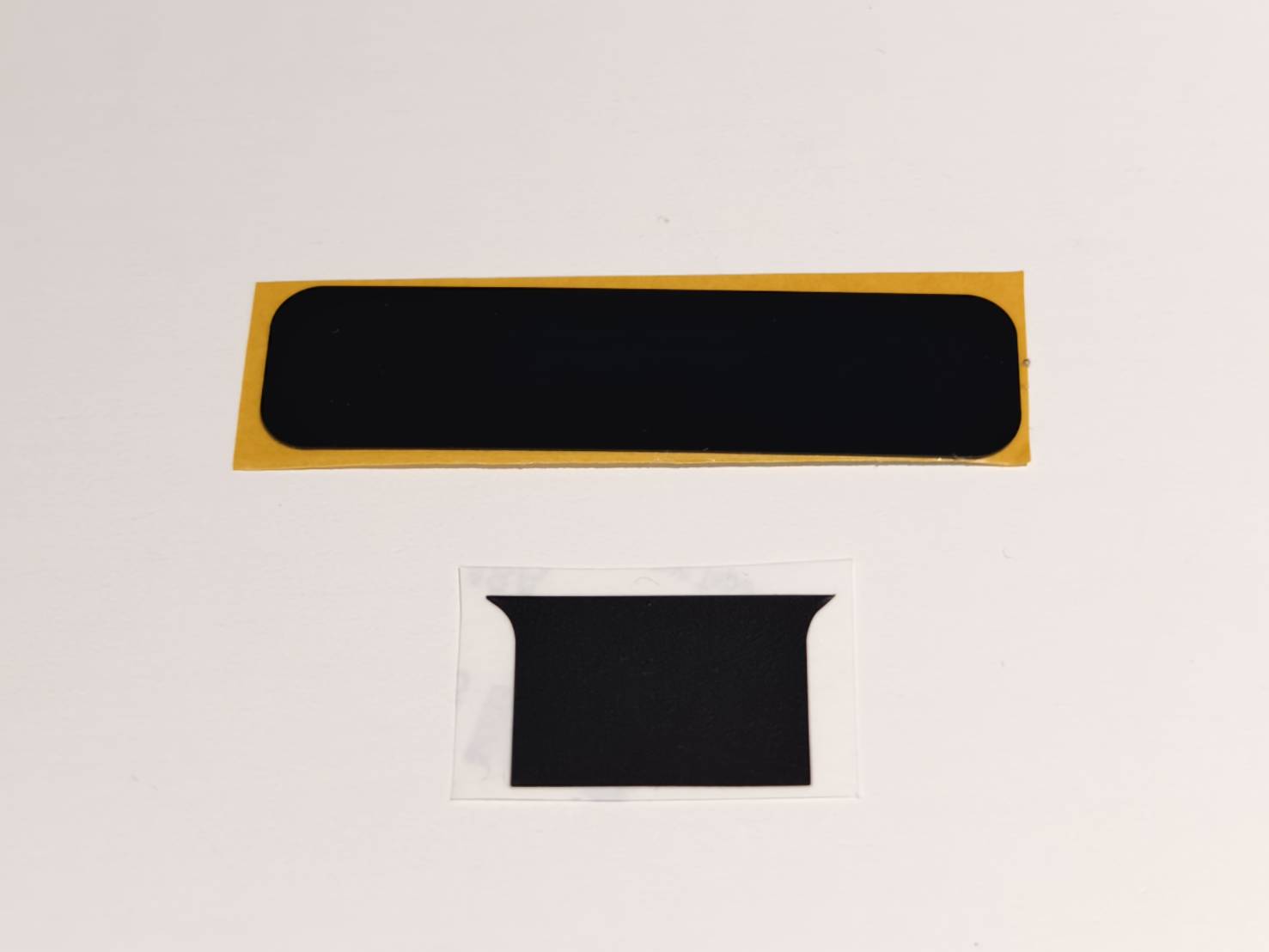

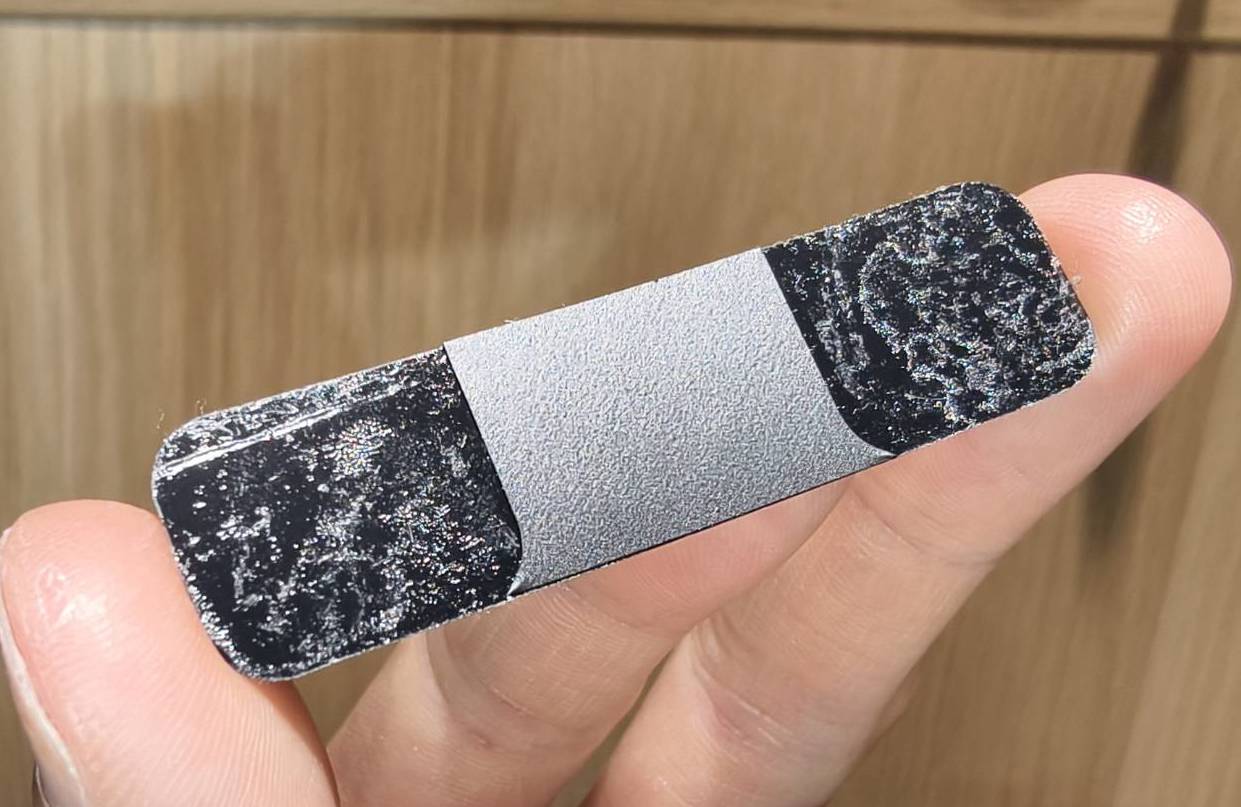

Befestigen Sie den quadratischen Aufkleber auf der langen Mylarfolie.
Bitte beachten Sie, dass die Klebeflächen der beiden Mylarfolien zueinander zeigen müssen.


Die Klebeflächen der beiden Mylarfolien müssen zueinander gerichtet sein.


Endresultat

Schritt 16

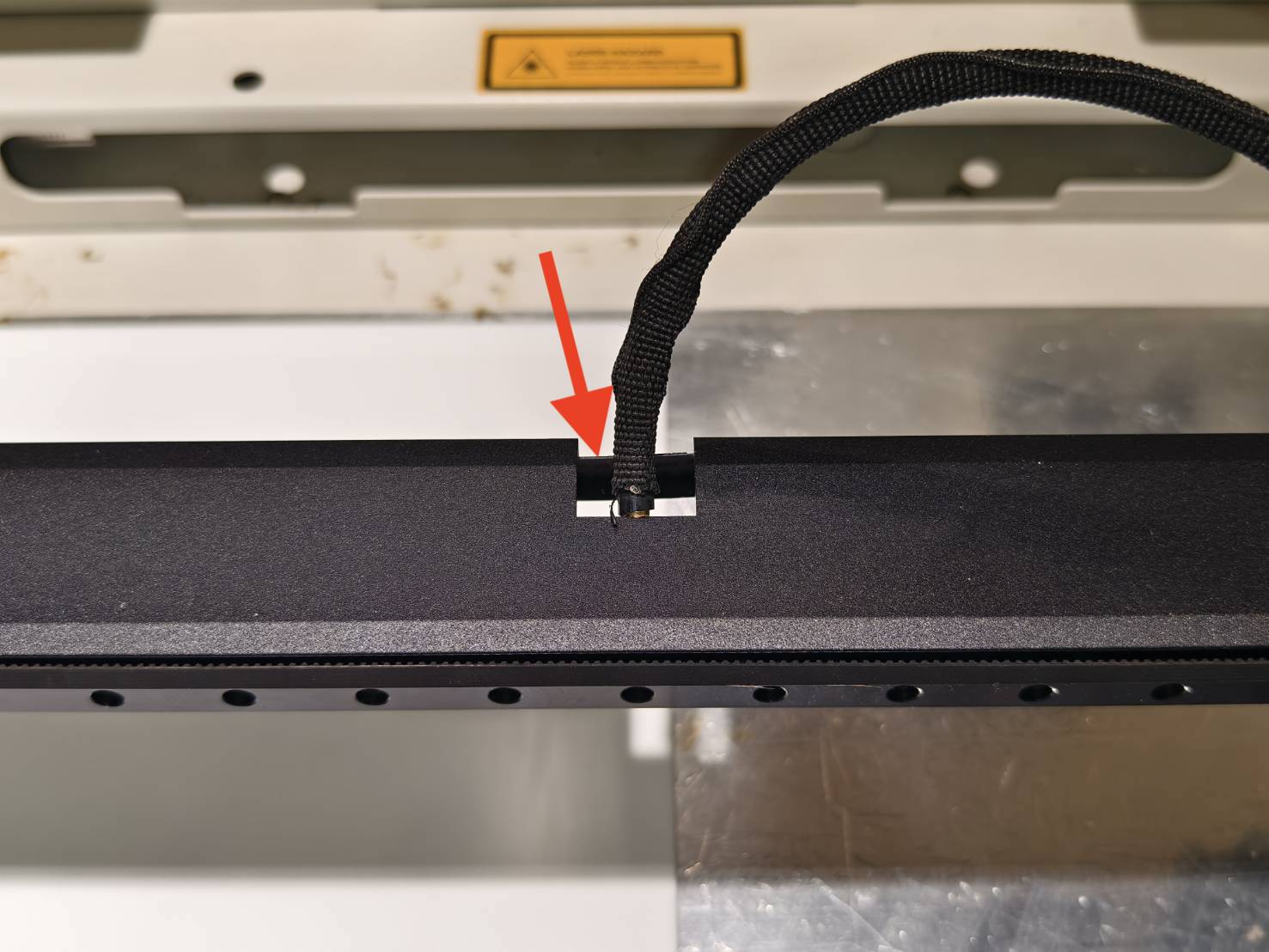

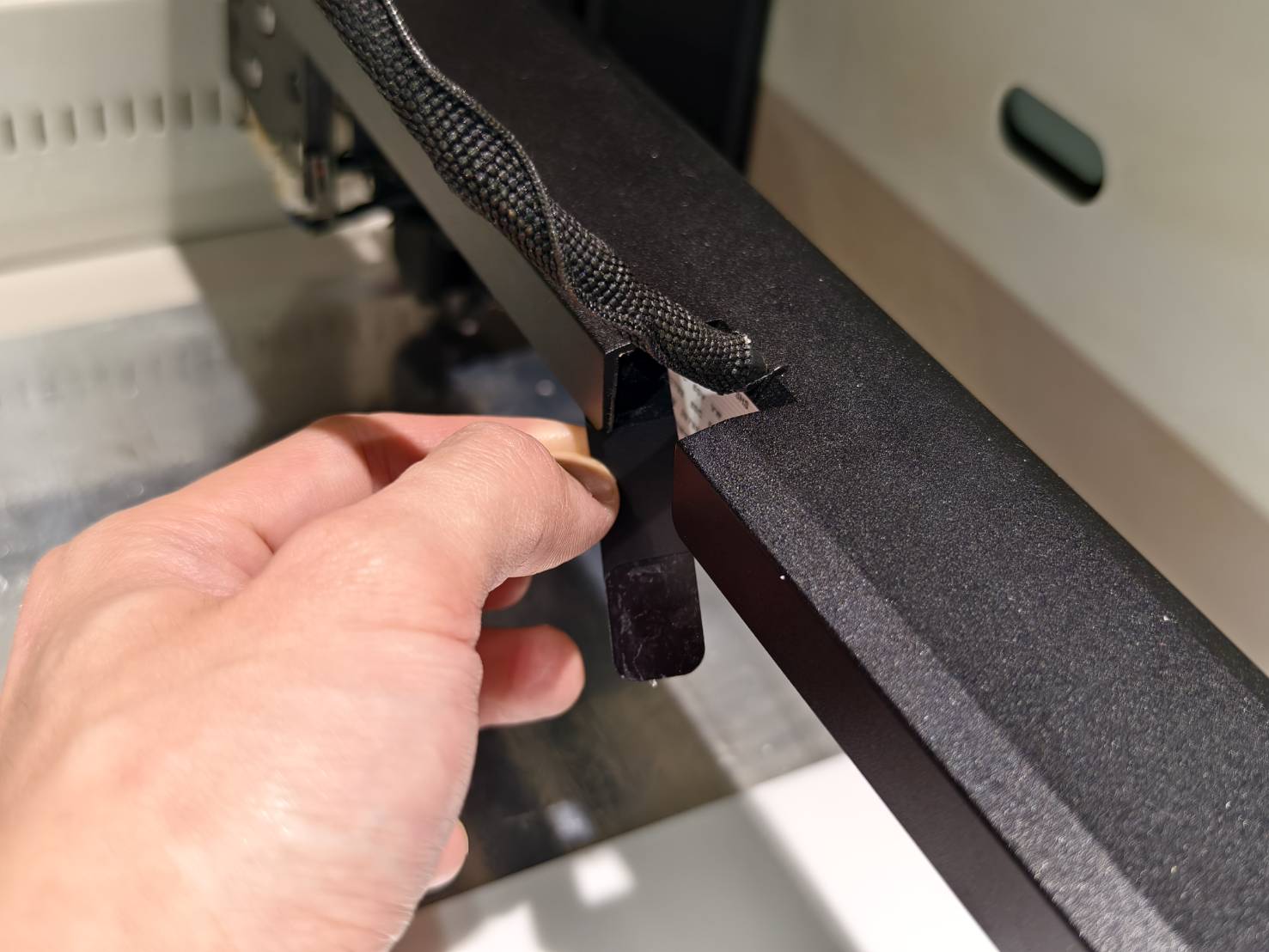

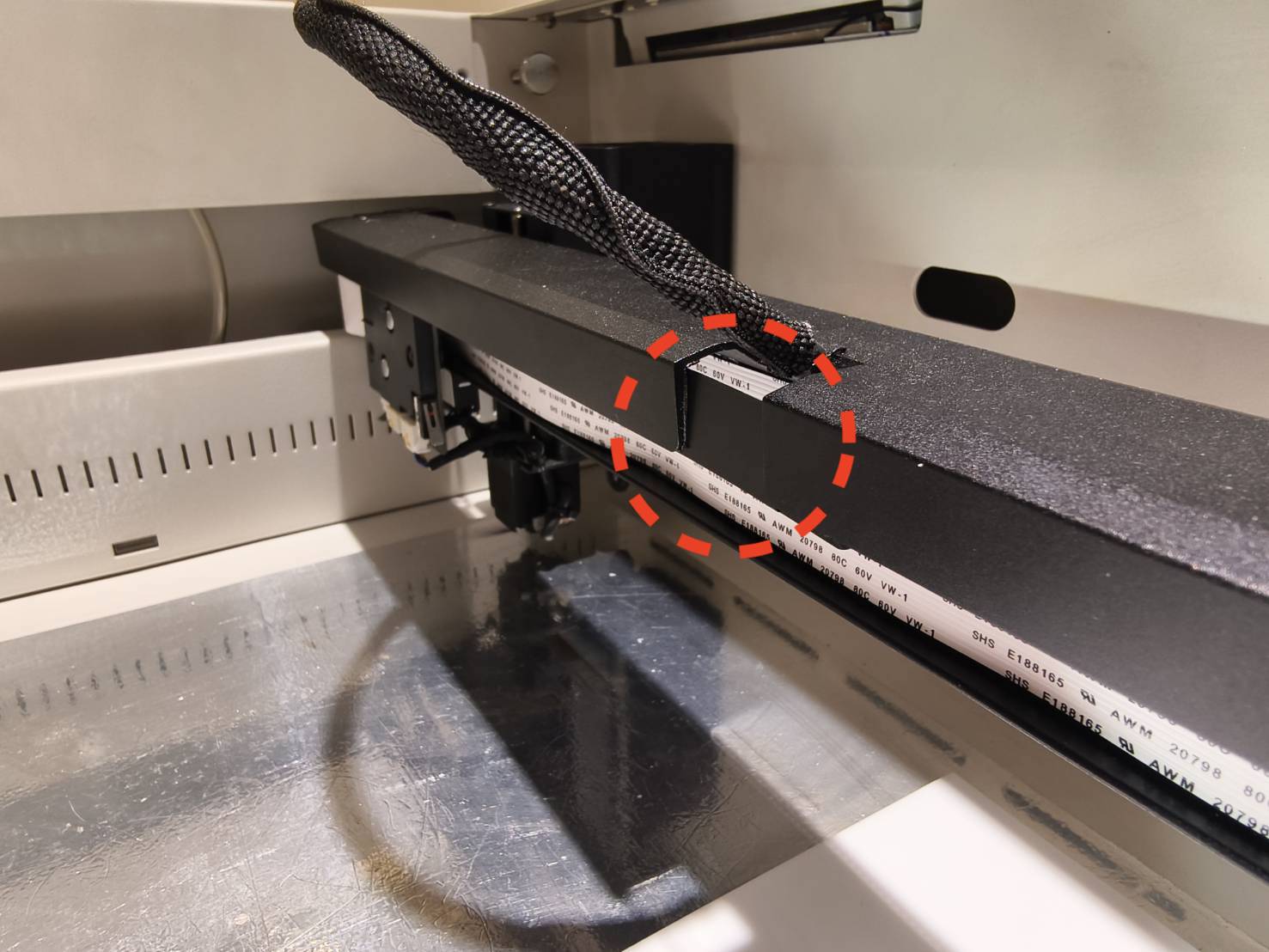

Befestigen Sie die Mylarfolie an der Öffnung der X-Achse. Die Laschen müssen nach unten zeigen.

Video:

#ENDE
