Beambox II - Austausch der RK-Platine

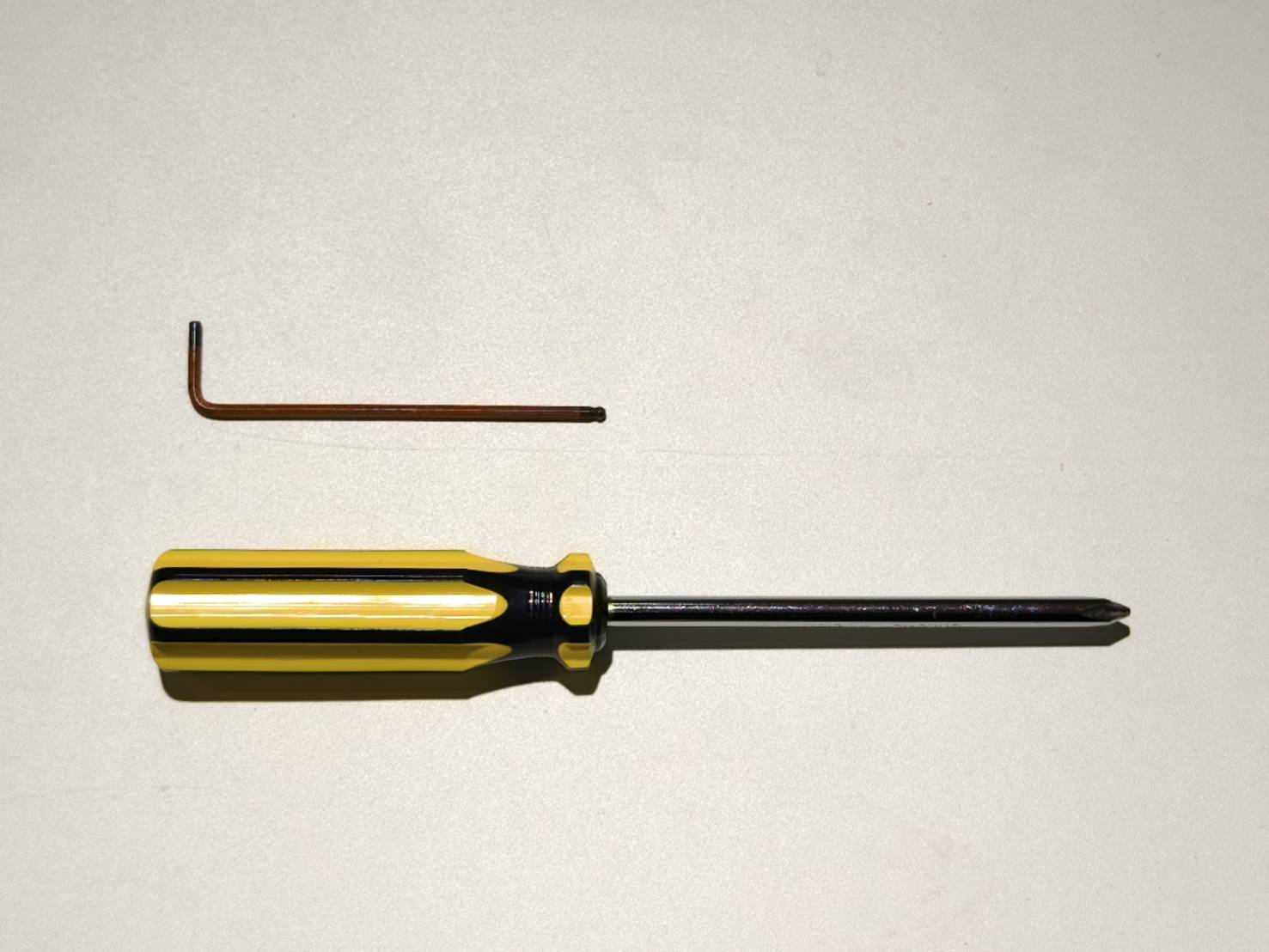

Werkzeuge

Schritt 1

Laden Sie die Kamerakalibrierungsdaten mit Beam Studio herunter.

⚠︎ Wenn Ihre Maschine nicht normal starten oder keine Verbindung zum Computer herstellen kann, kontaktieren Sie bitte den Kundendienst um die Daten zu erhalten.

1. Aktualisieren Sie Beam Studio auf Version 2.4.5 oder höher.

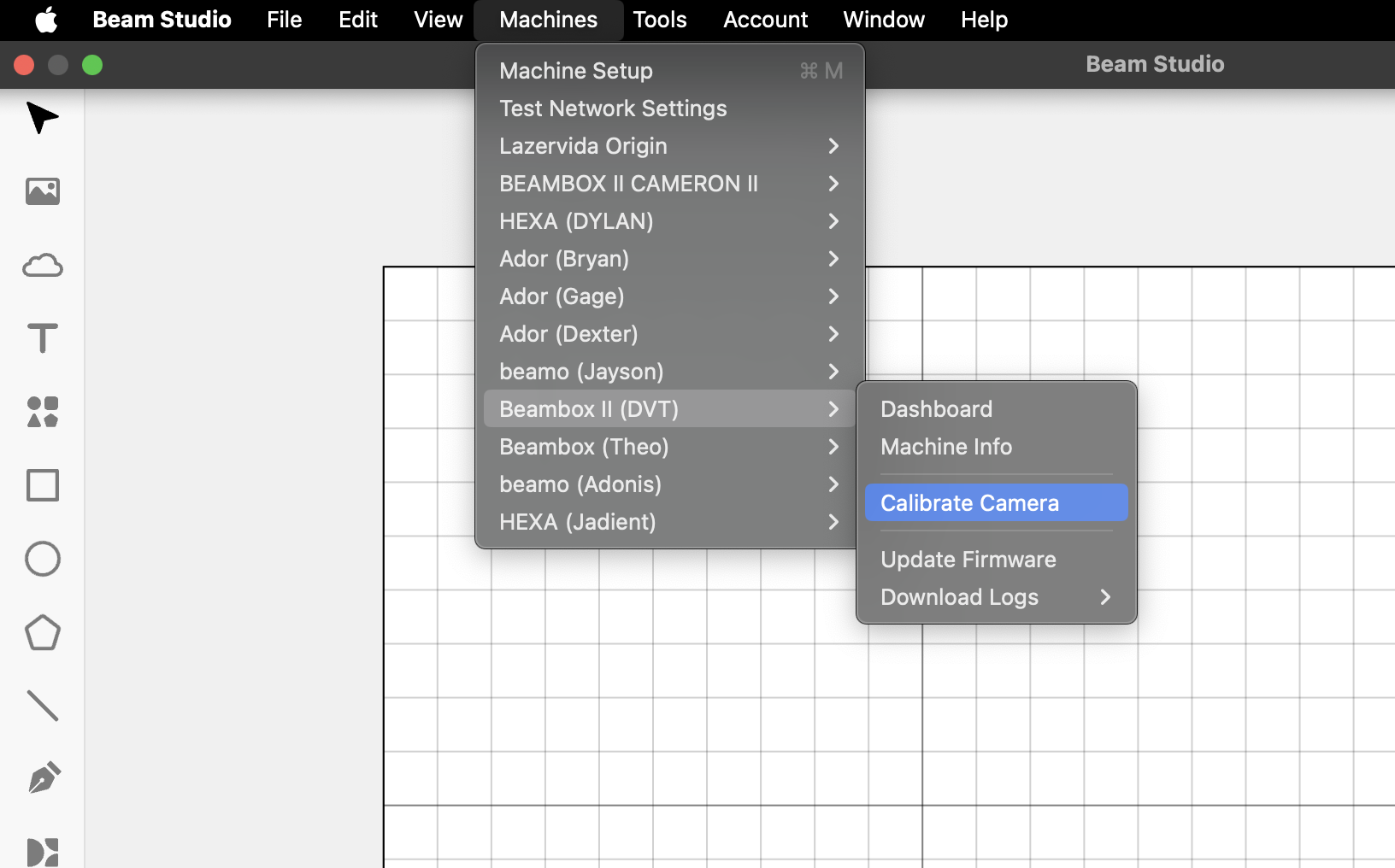

2. Wählen Sie "Maschine → Maschinenname → Kamerakalibrierungsdaten → Daten herunterladen."

Die heruntergeladene Datei wird im .zip Format vorliegen und nach dem Namen Ihrer Maschine benannt sein.
Beispiel: Beambox II (Timothy).zip.

Schritt 2

Schalten Sie die Maschine aus und trennen Sie das Netzkabel.

Schritt 3

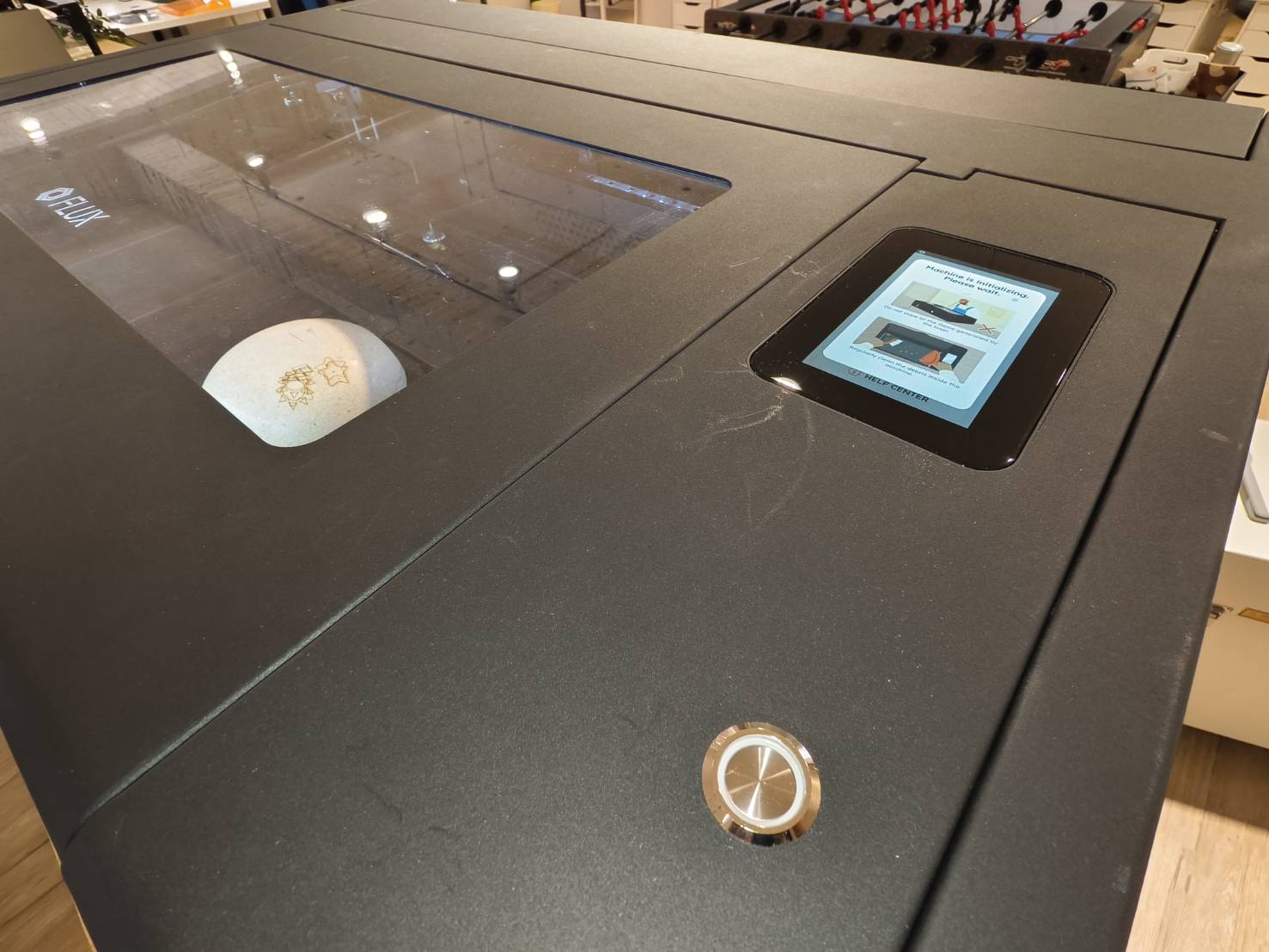

Öffnen Sie die Seitenabdeckung, um das Maschineninnere zu sehen.

• Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu öffnen.



Schritt 4

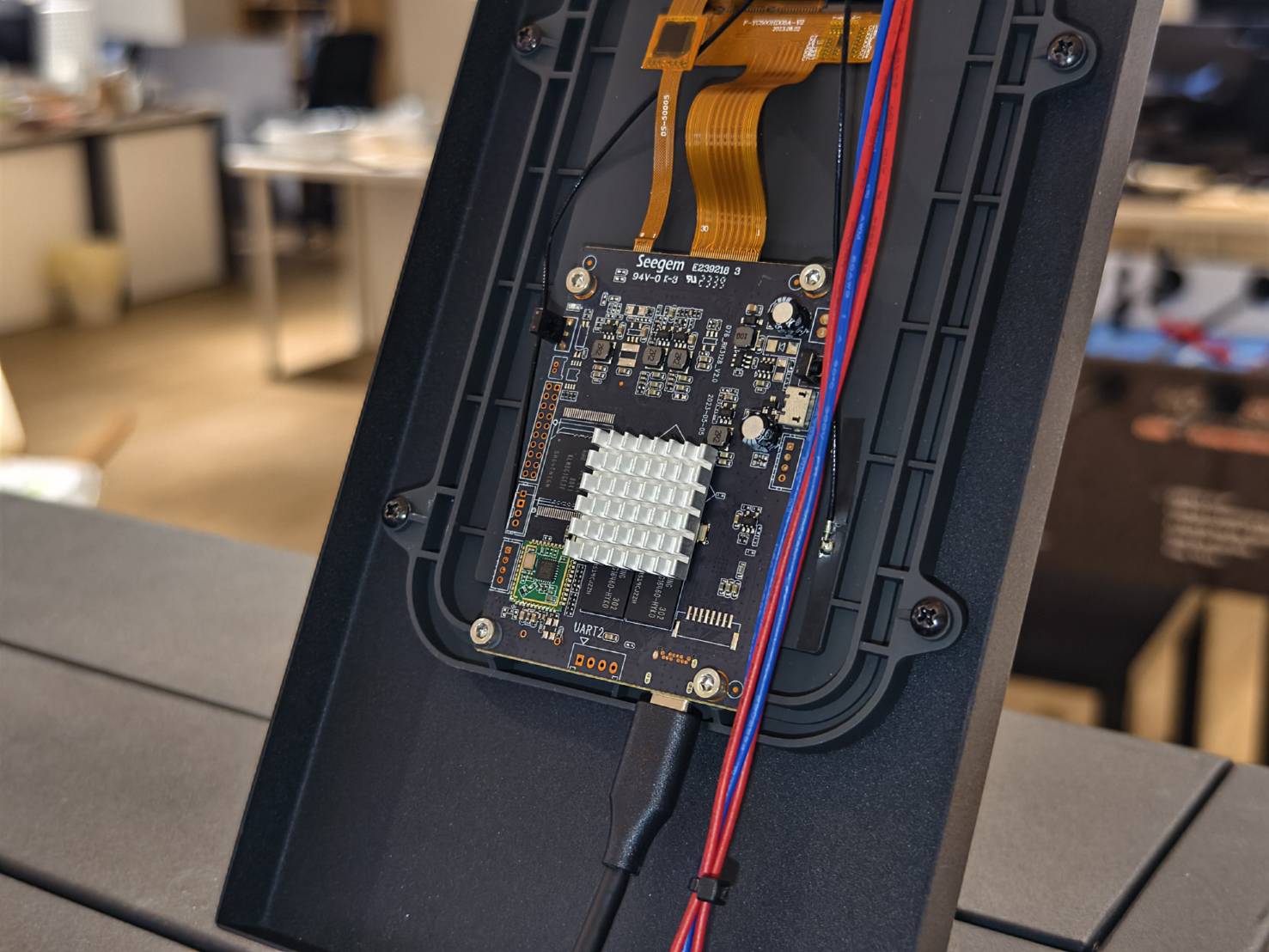

• Ziehen Sie das Type-C-Kabel ab und entfernen Sie die vier Schrauben mit einem 2,5-mm-Inbusschlüssel.



Schritt 5

Trennen Sie die Flachbandkabel und die WLAN-Antenne von der RK-Platine.
(Falls Ihre Maschine kein schwarzes WLAN-Kabel hat, können Sie diesen Schritt überspringen)
Die RK-Platine kann nun vollständig entfernt werden.

Schritt 6

Verbinden Sie die Kabel und die WLAN-Antenne mit der neuen RK-Platine.
(Falls Ihre Maschine kein schwarzes WLAN-Kabel hat, können Sie diesen Schritt überspringen)

Schritt 7

Schrauben Sie die neue Platine fest und schließen Sie das USB-C-Kabel wieder an.

Schritt 8

Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.

Schritt 9

Schalten Sie die Maschine ein.

Schritt 10

Starten Sie Beam Studio Version 2.4.5 oder höher und wählen Sie "Maschine → Maschinenname → Kamera-Kalibrierdaten → Daten hochladen → Wählen Sie die in Schritt 1."

⚠︎ Wenn Sie die Daten nicht heruntergeladen haben, die Daten verloren gegangen sind oder beschädigt wurden, führen Sie bitte eine erweiterte Kamerakalibrierung.

Schritt 11

Bitte kalibrieren Sie die Kamera erneut, um die korrekte Vorschau zu erhalten.

#ENDE
