Beambox II - Austausch des Kamerakabels

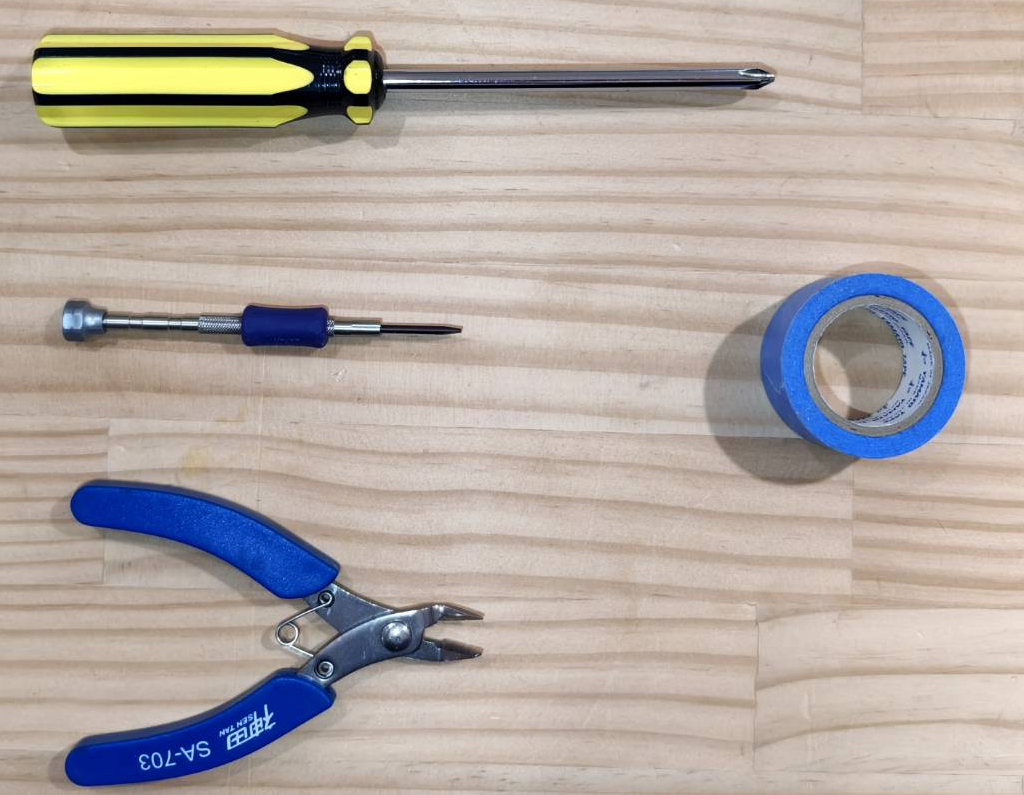

Benötigte Werkzeuge

Schritt 1

Öffnen Sie die Seitenabdeckung, um Zugang zum Maschineninneren zu erhalten.

• Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.



Schritt 2

Trennen Sie das Kamerakabel von der Laserkopfseite.

Schritt 3

Testen Sie das neue Kamerakabel, indem Sie es am Kameramodul auf der Laserkopfseite und am USB-A-Anschluss auf der Hauptplatinenseite anschließen.

Hinweis:
Falls während des Tests kein Bild erscheint, starten Sie bitte die Maschine neu und wiederholen Sie den Test.
Wenn nach einem Neustart immer noch kein Bild erscheint, kontaktieren Sie bitte den Kundensupport.

Schritt 4

Entfernen Sie nach dem externen Test das neue Kamerakabel von der Maschine.

Schritt 5

Schalten Sie die Maschine aus und trennen Sie das Netzkabel.

Schritt 6

Durchtrennen Sie den Kabelbinder am Laserkopf und ziehen Sie das alte Kamerakabel heraus.

Schritt 7

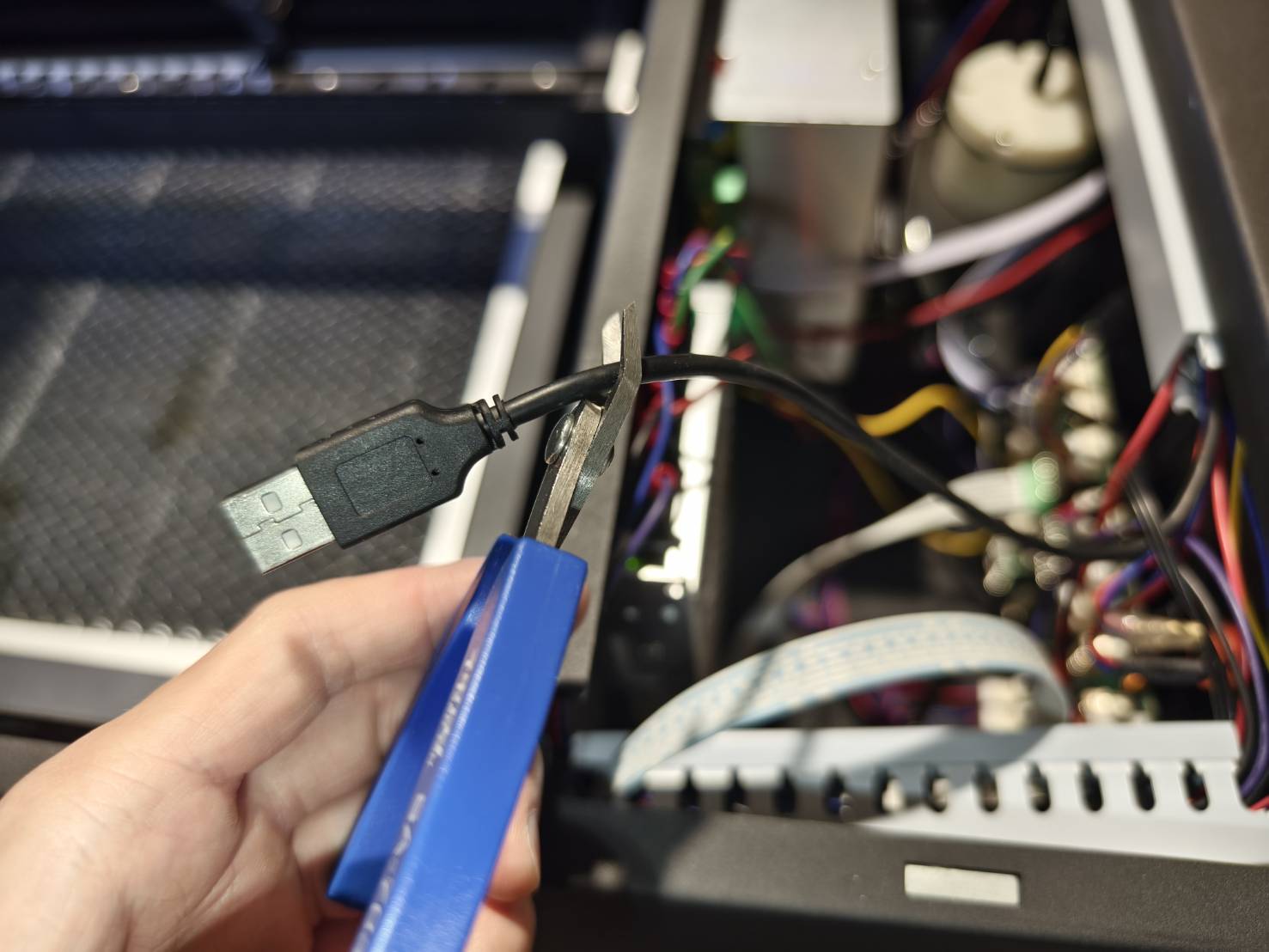

Schneiden Sie den USB-A-Stecker des alten Kamerakabels ab.

Schritt 8

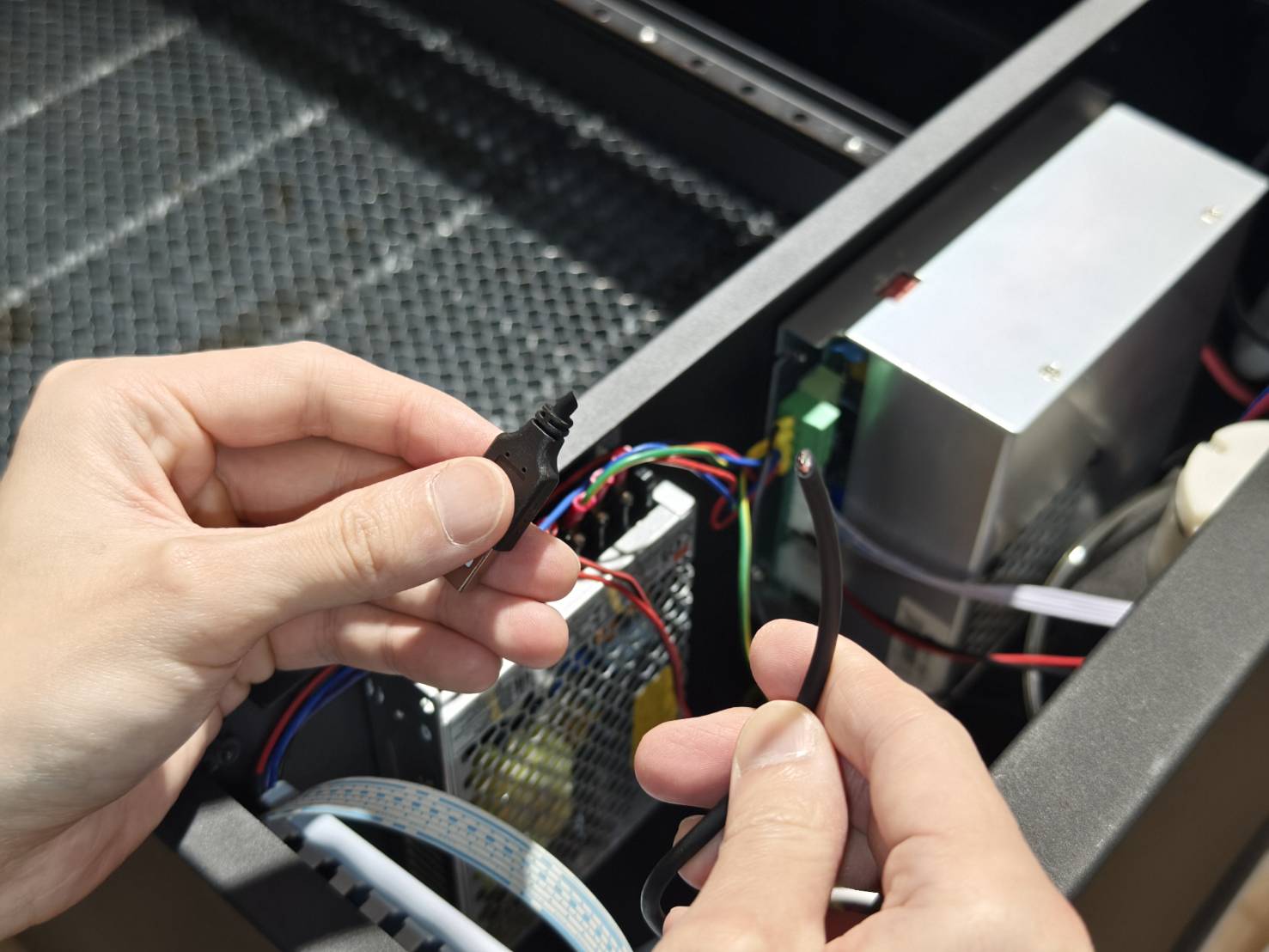

Verbinden Sie das neue Kamerakabel mit Klebeband mit dem alten Kamerakabel.
Prüfen Sie nach der Verbindung die Festigkeit, um sicherzustellen, dass sie ausreichend stabil ist.

Schritt 9

Führen Sie das Kamerakabel durch die blaue Kabelführung.

Schritt 10

• Führen Sie das Kabel durch die schwarze Kabelführung auf der Rückseite.


• Lassen Sie genügend Länge übrig, damit der USB-A-Stecker an die Hauptplatine angeschlossen werden kann.


Schritt 11

Ziehen Sie das Kabel durch die Kunststoffkette auf der linken Seite (Y-Achse). Die Kunststoffkette lässt sich mit einem Flachschraubendreher öffnen.

Schritt 12

Führen Sie das Kabel durch die Kunststoffkette im Arbeitsbereich (X-Achse).
Die Kunststoffkette kann mit einem Flachschraubendreher geöffnet werden, lassen Sie jedoch die erste geschlossen, wie im Video gezeigt.

Schritt 13

Trennen Sie das neue und das alte Kabel durch Entfernen des Klebebands. Das alte Kabel kann anschließend entsorgt werden.

Schritt 14

Verlegen Sie das Kabel und schließen Sie es an der Kameramodulplatine auf der Laserkopfseite an.
Stecken Sie das USB-A-Kabel in die Hauptplatine ein.

Schritt 15

Vergewissern Sie sich, dass die linke Kunststoffkette geschlossen ist.

Schritt 16

Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.
