Beambox II - Austausch des Wippschalters

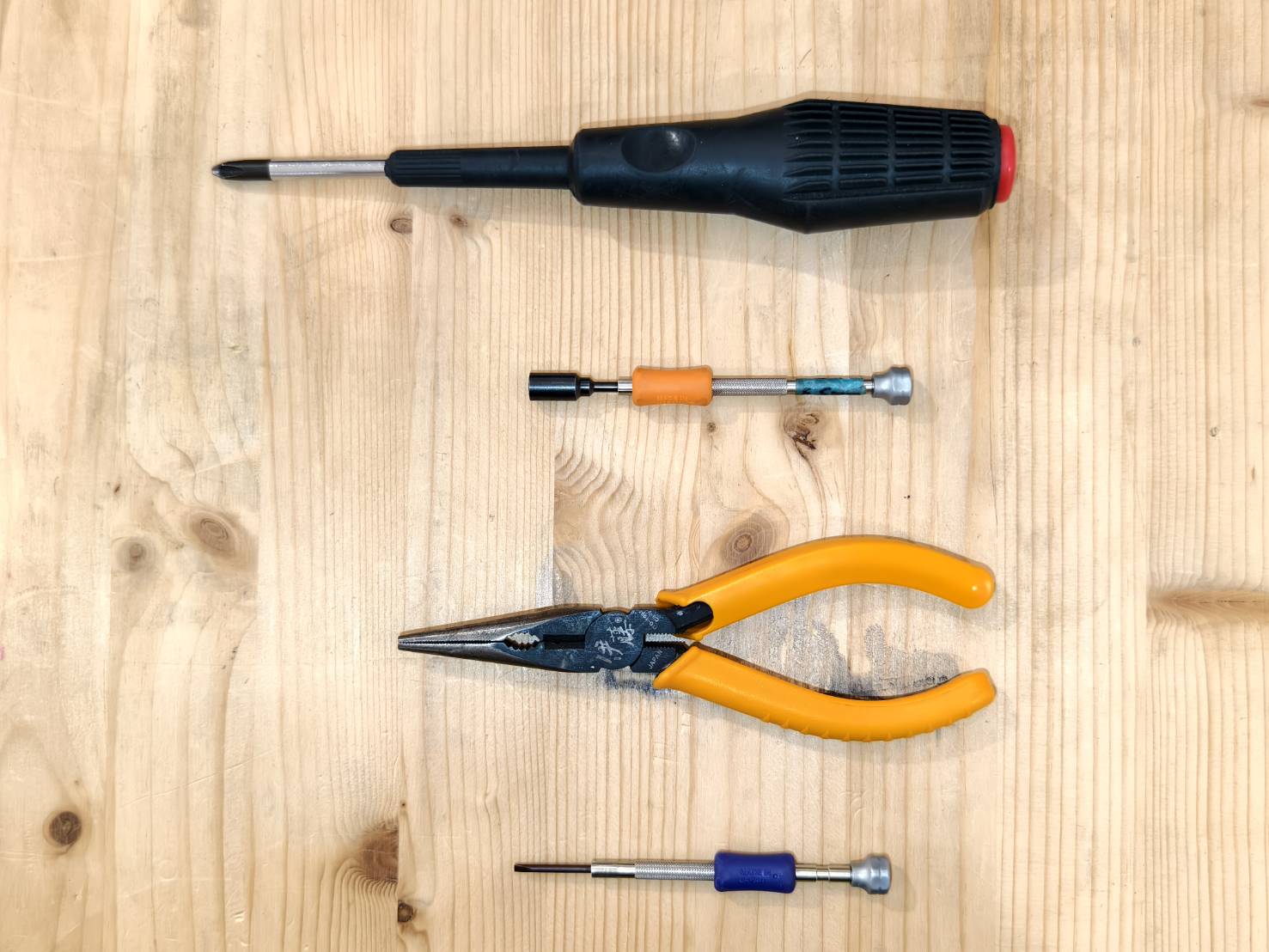

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

Lösen Sie mit einem Schraubendreher die Schrauben an der Geräterückseite und öffnen Sie anschließend die hintere Abdeckung.

Schritt 3

• Trennen Sie die Kabel der Laserröhre und des Laser-Netzteils.


• Führen Sie das Kabel des Laser-Netzteils durch die Öffnung.



• Schließen Sie die hintere Abdeckung


Schritt 4

Öffnen Sie die Seitenabdeckung, um das Maschineninnere zu sehen.

• Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu öffnen.



Schritt 5

Trennen Sie die Kabelverbindungen.

Schritt 6

Entfernen Sie die beiden Muttern mit einem 5,5-mm-Steckschlüssel oder Schraubenschlüssel und bewahren Sie sie für die spätere Verwendung auf.

Schritt 7

Lösen Sie die obere rechte Mutter. Diese Schraube muss nicht vollständig entfernt werden.

Schritt 8

Ziehen Sie das Netzteil heraus und legen Sie es beiseite.

Schritt 9

Lösen Sie die untere rechte Mutter. Diese Schraube muss nicht vollständig entfernt werden.

Schritt 10

Nach dem Lösen der letzten Mutter sollte sich das Netzteil entfernen lassen. Bewahren Sie es für den späteren Zusammenbau sicher auf.

Schritt 11

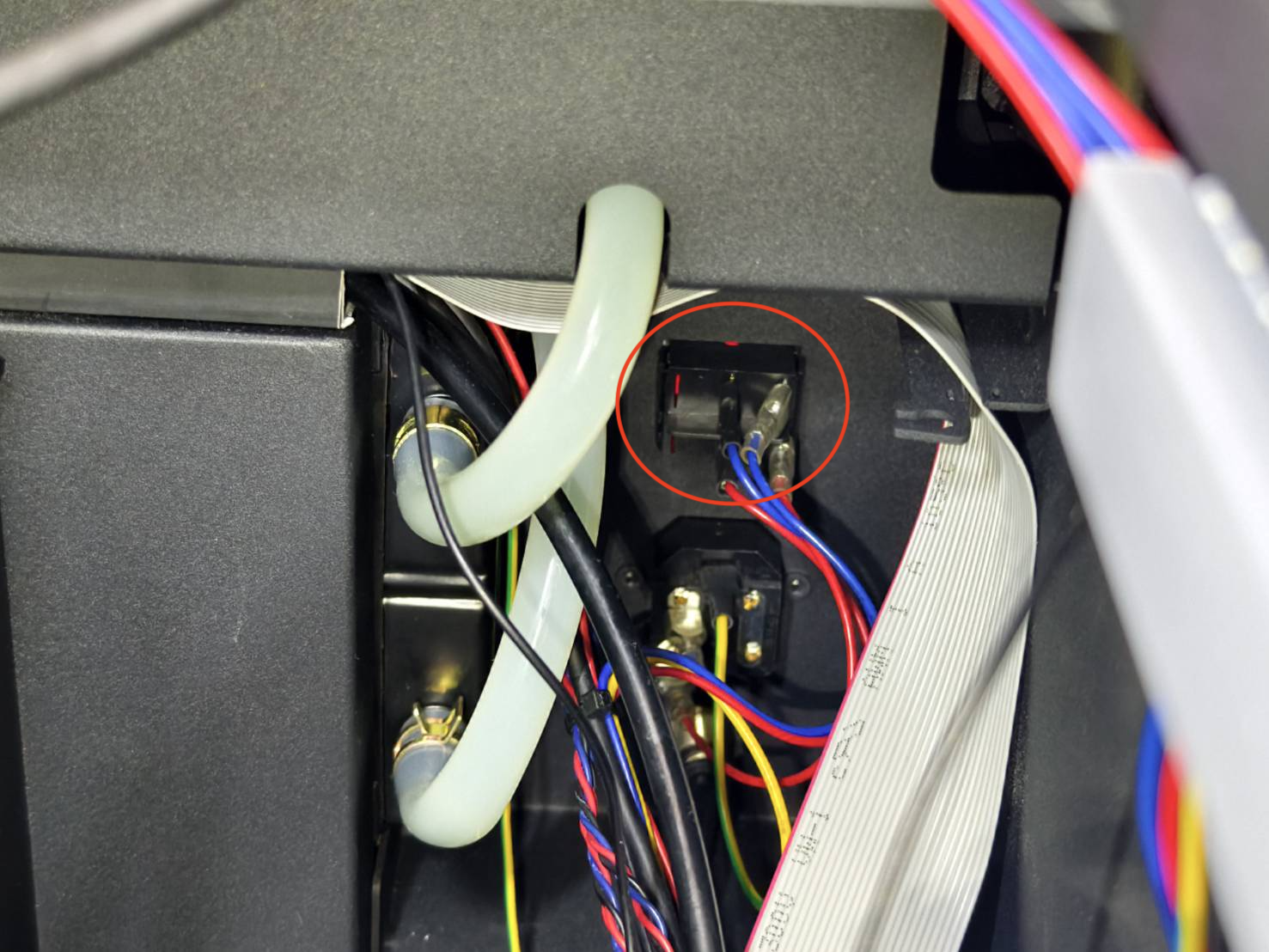

Lokalisieren Sie die Rückseite des Kippschalters im Maschineninneren.

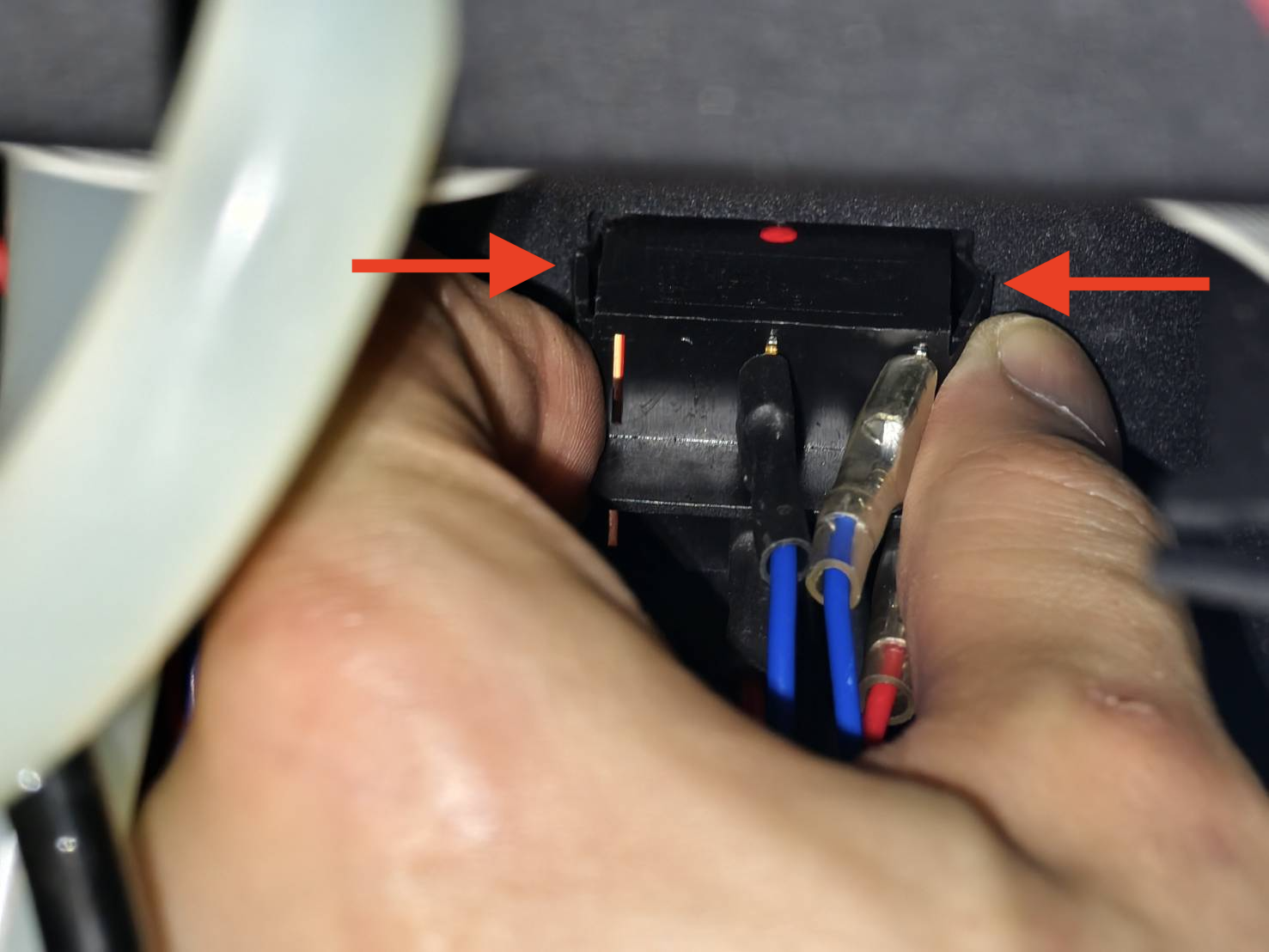

Versuchen Sie, den Schalter leicht herauszudrücken. Drücken Sie dazu die Seiten des Schalters mit den Fingern zusammen; anschließend lässt sich der Schalter bewegen und lockern.

Schritt 12

Während Sie mit einer Hand den Schalter herausdrücken, hebeln Sie ihn mit der anderen Hand mithilfe eines Schlitzschraubendrehers heraus.

Schritt 13

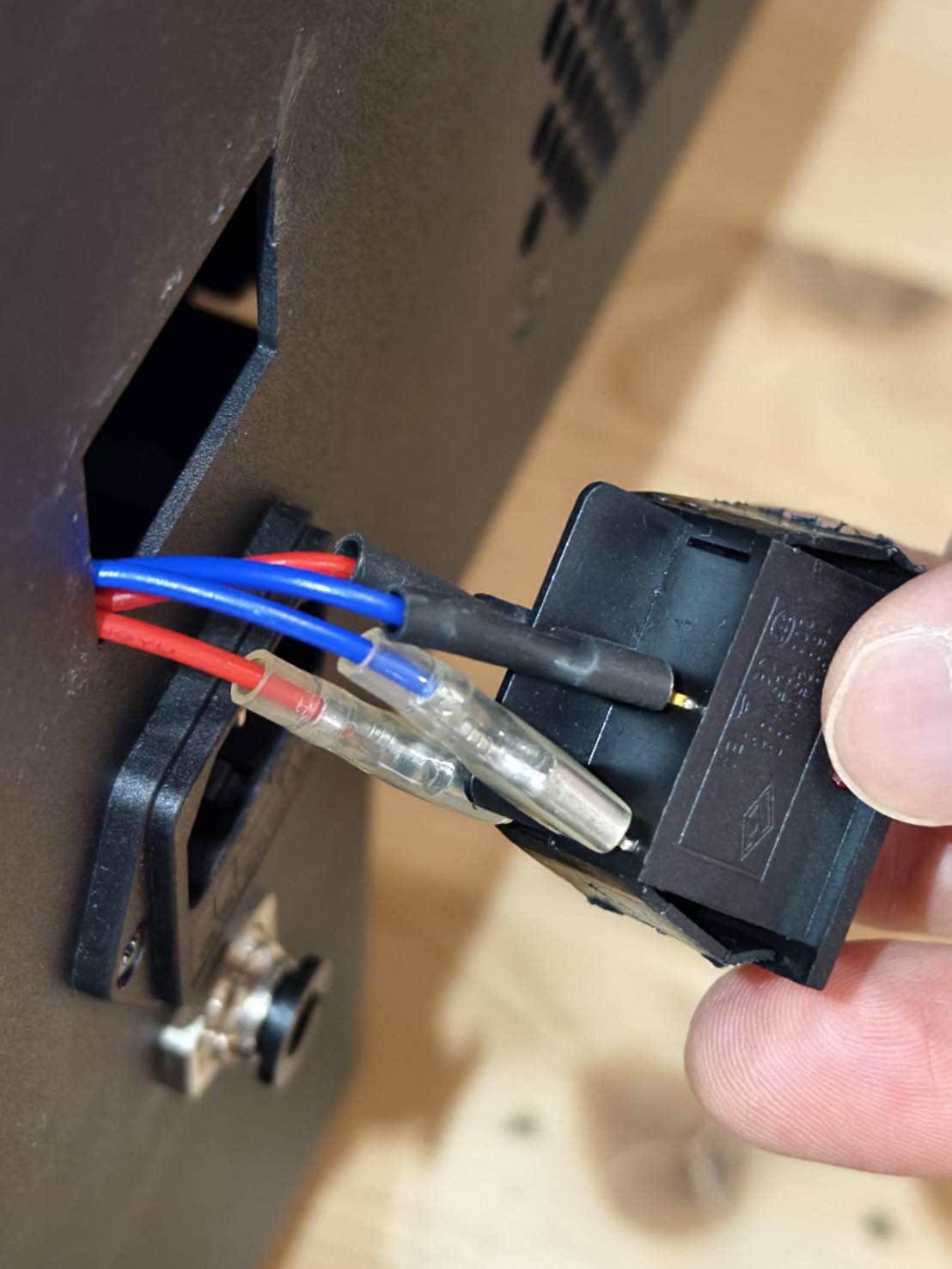

Fotografieren Sie die Position jedes Kabels zur späteren Referenz.

Schritt 14

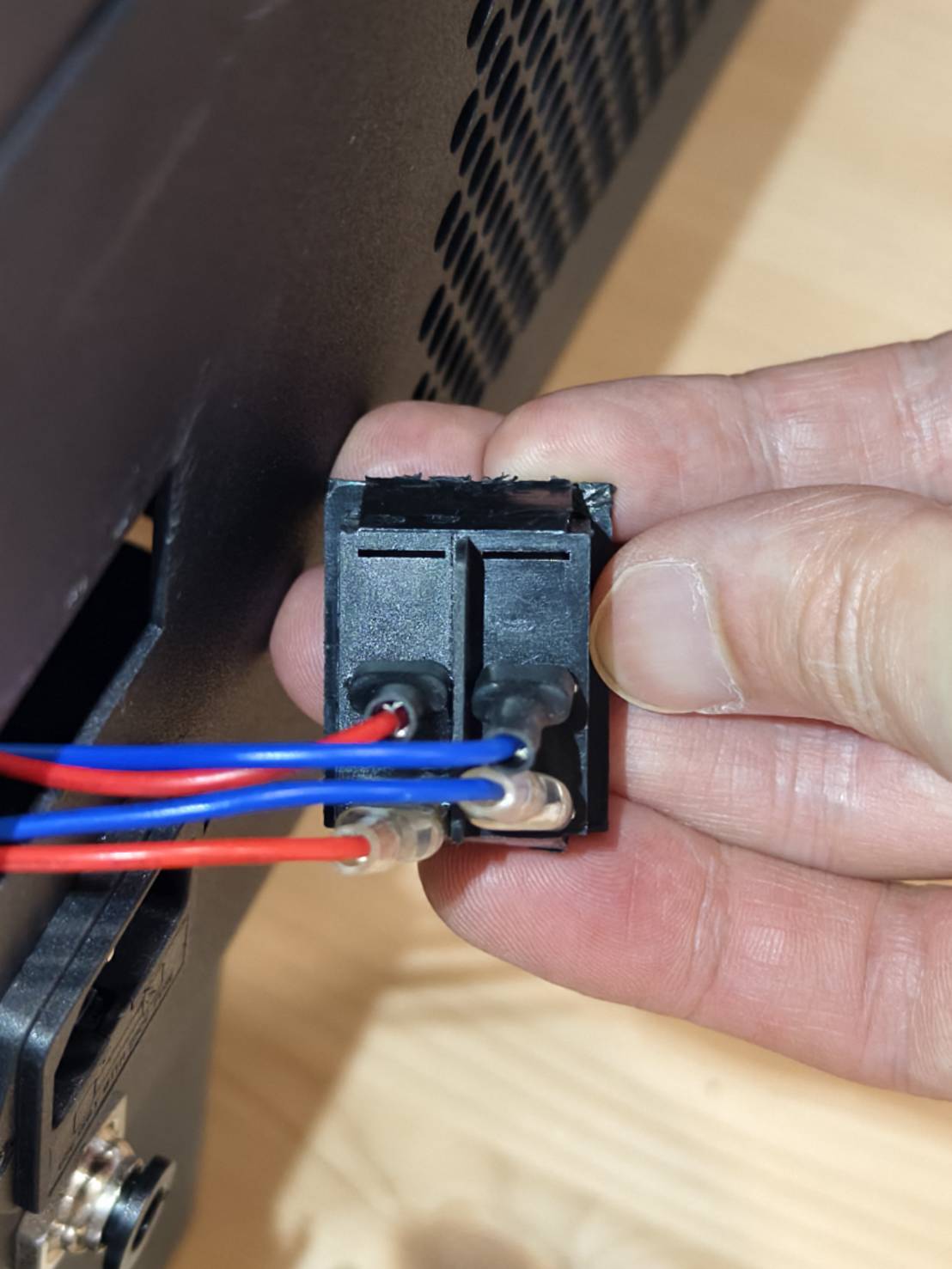

Trennen Sie die Kabel vom Schalter.

Schritt 15

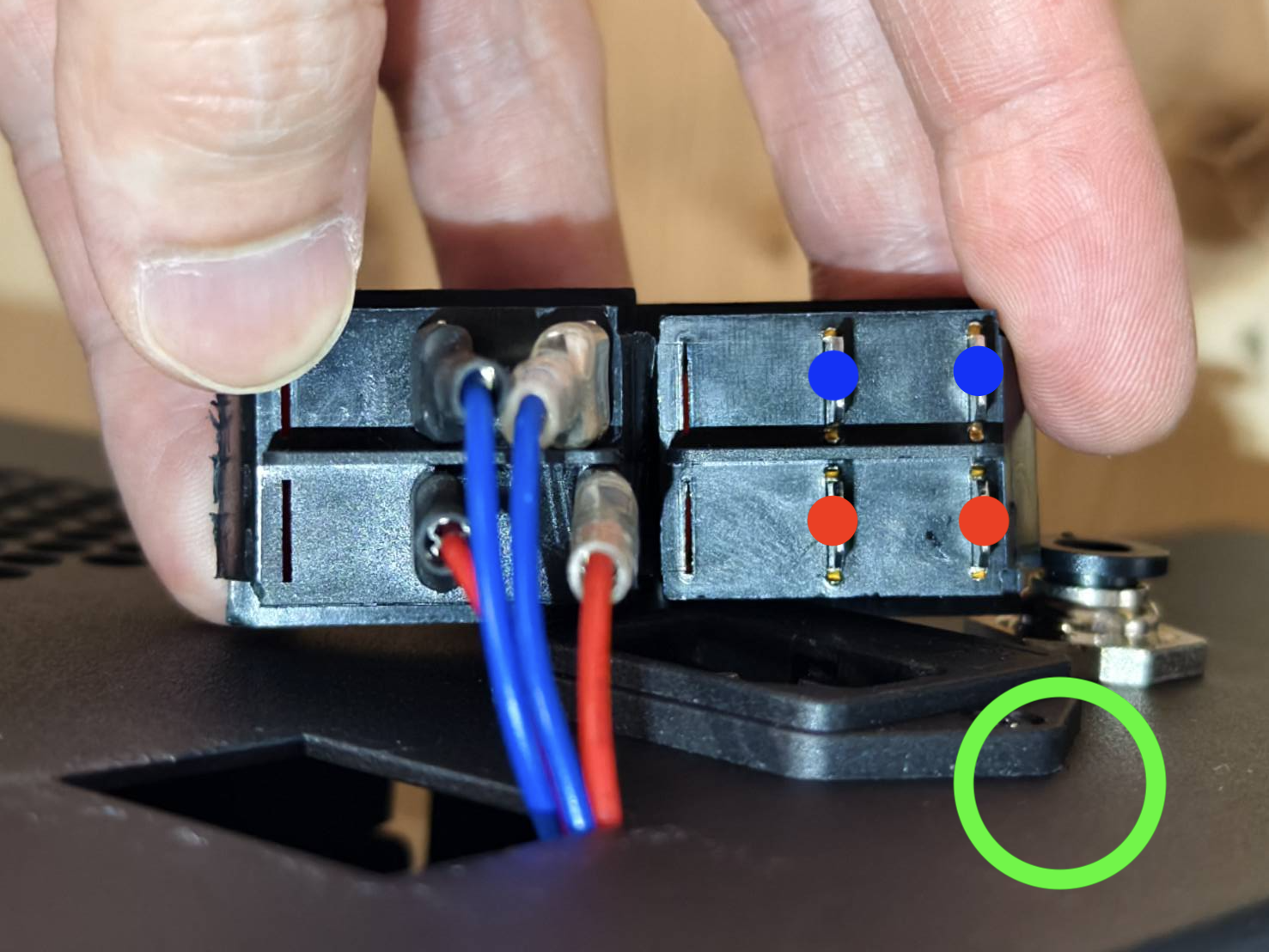

Schließen Sie die Kabel an den neuen Schalter an.
Stellen Sie sicher, dass die Kabel an die korrekten Positionen angeschlossen werden, wie im Bild unten gezeigt oder wie in den Fotos aus Schritt 13.

Schritt 16

Drücken Sie den Schalter in die Öffnung.

Schritt 17

Hängen Sie das Laser-Netzteil wieder an die Halterungen.

Schritt 18

Ziehen Sie die Muttern oben rechts und unten rechts fest.
