Beambox II - Austausch des Touchscreens

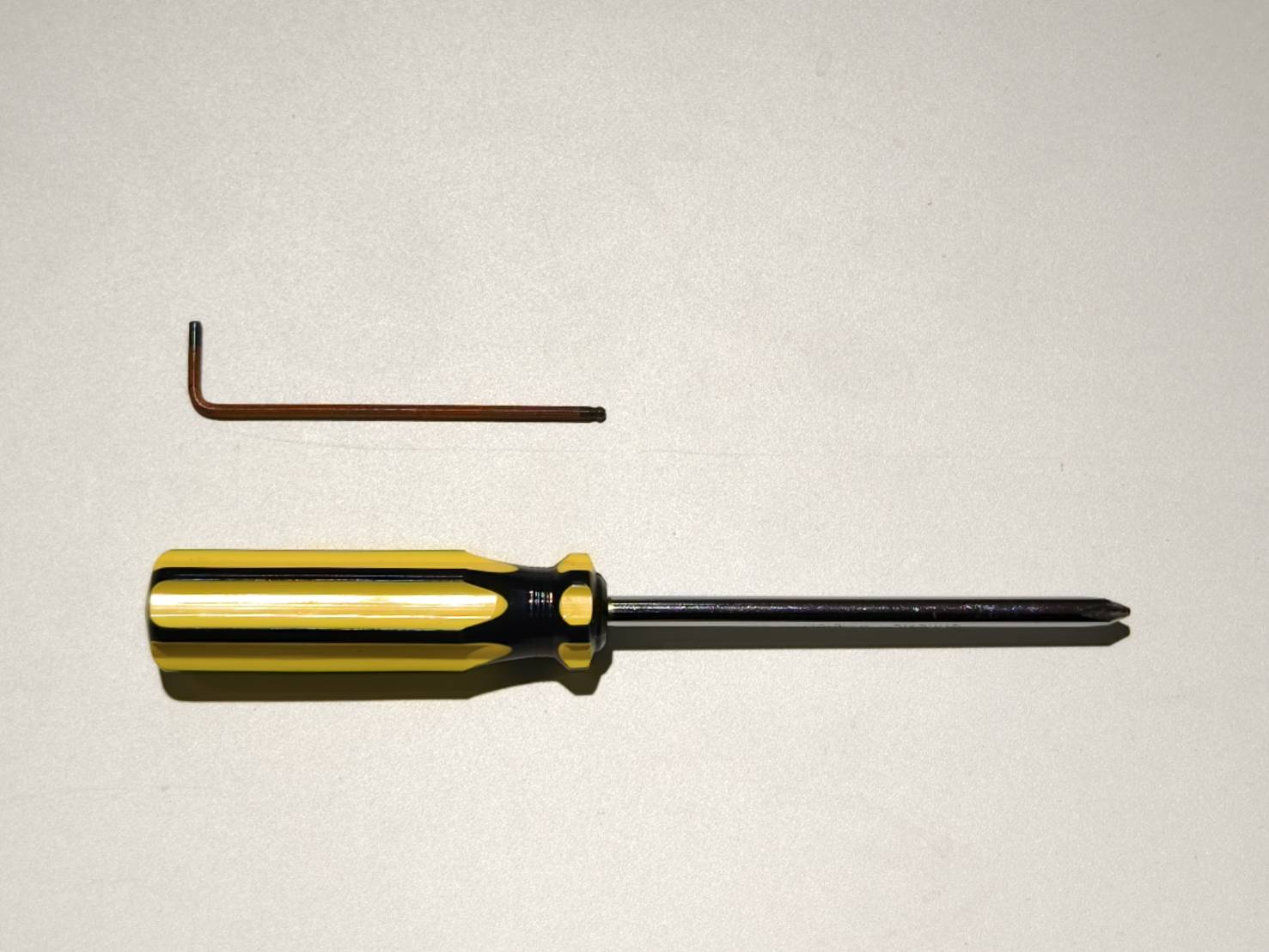

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

Öffnen Sie die seitliche Abdeckung, um Zugang zum Geräteinneren zu erhalten.

• Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.



Schritt 3

Trennen Sie das USB-C-Kabel.

Schritt 4

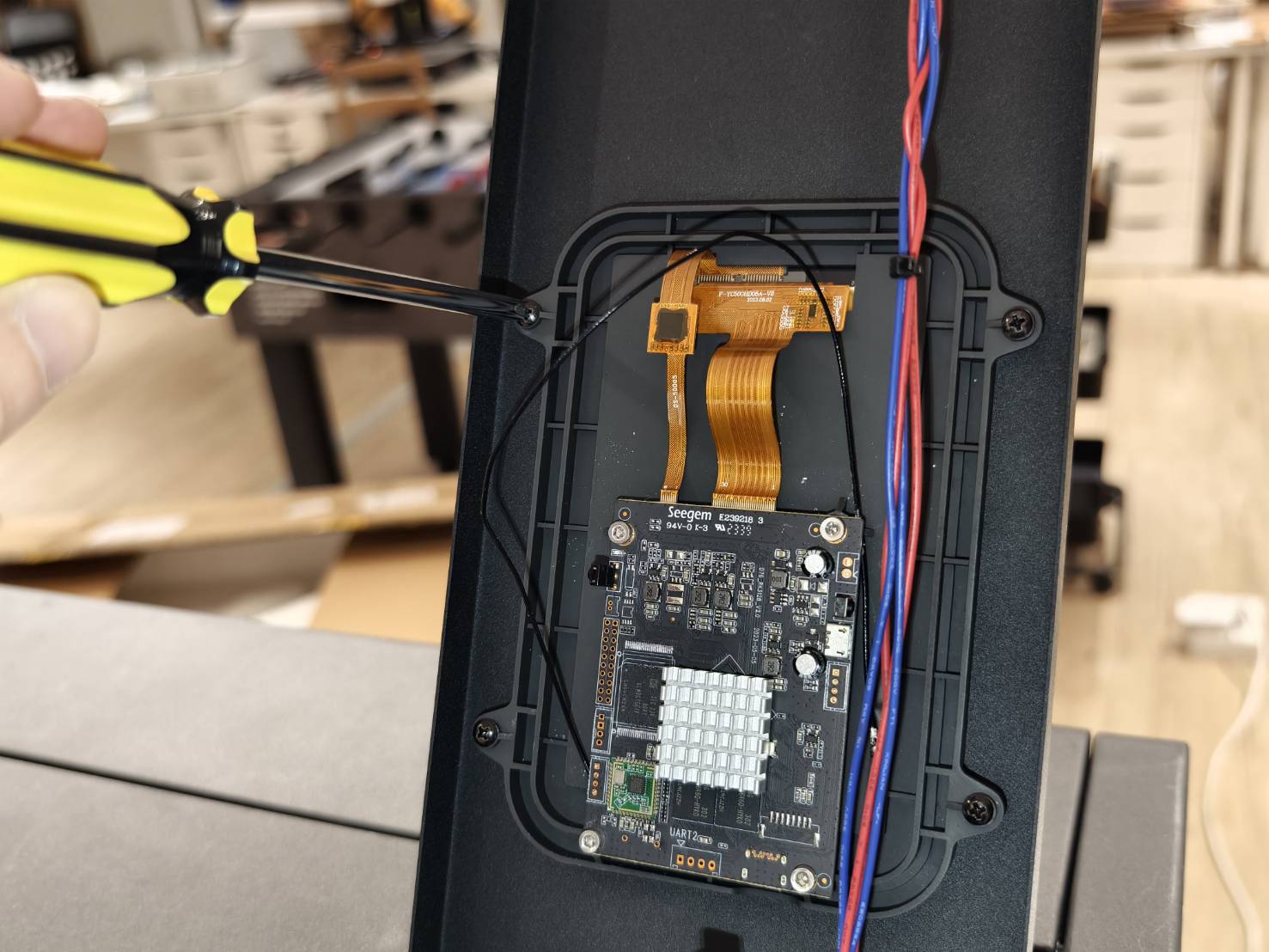

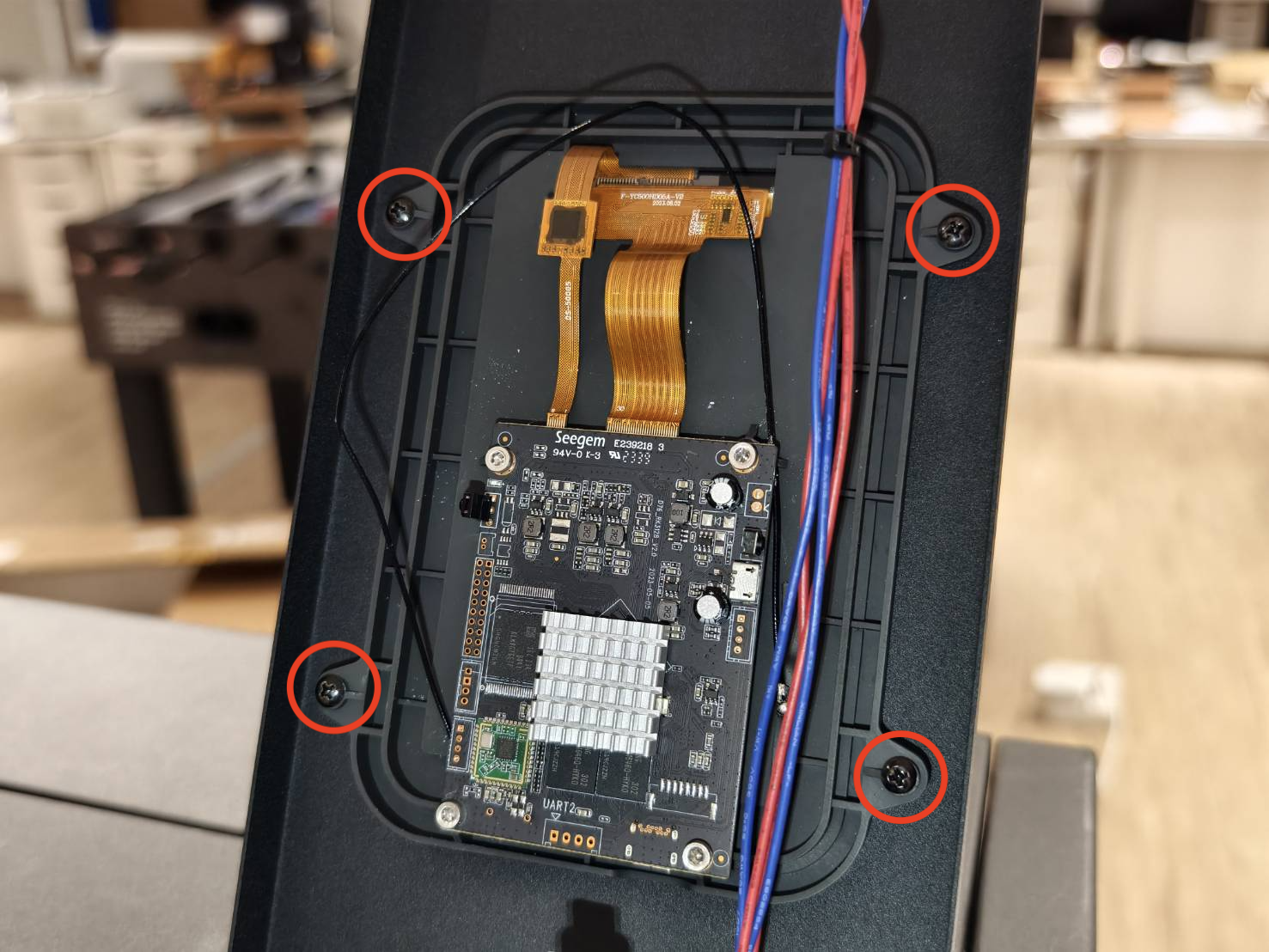

Lösen Sie die Schrauben, um den Bildschirm samt Halterung zu entfernen.

Schritt 5

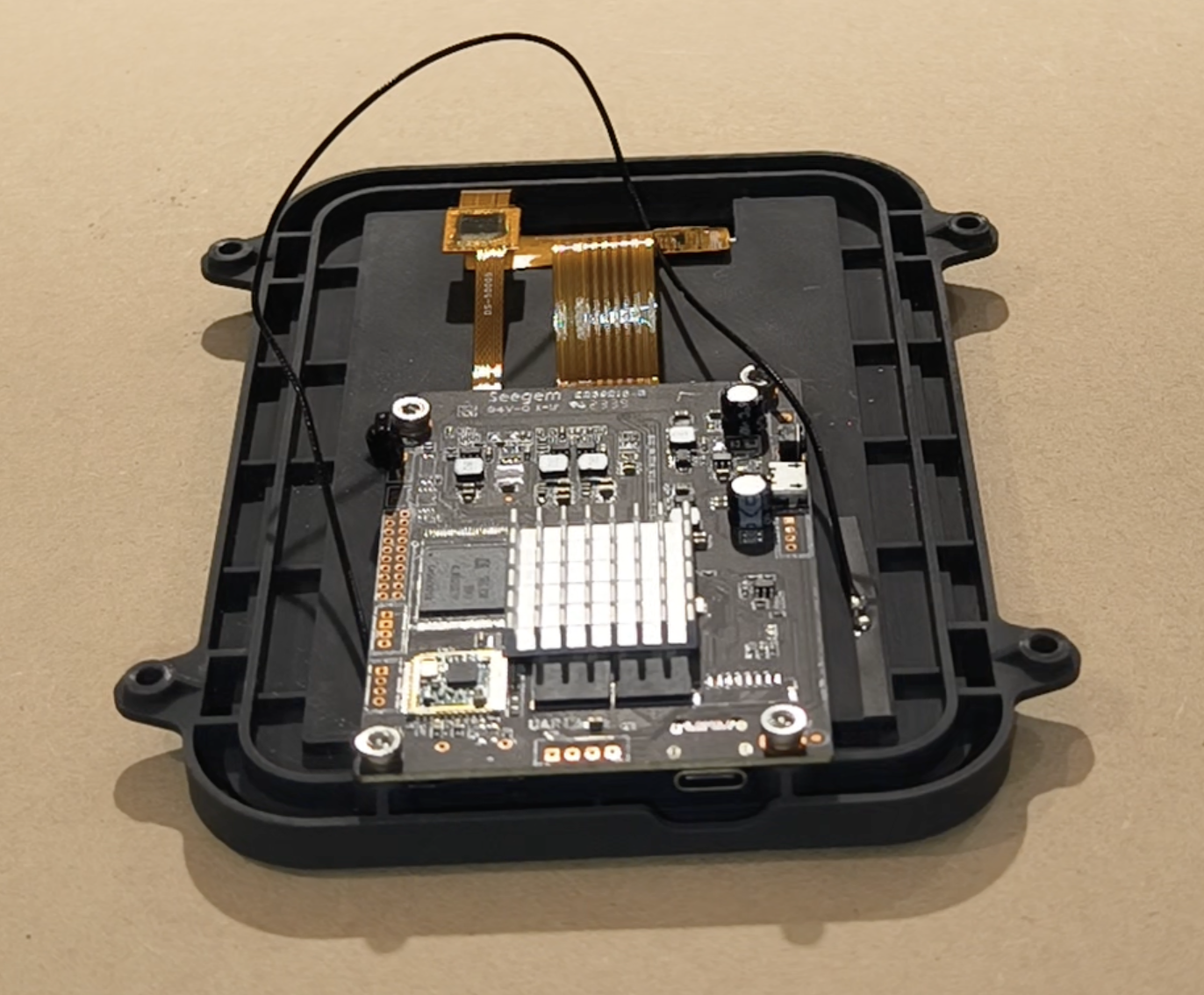

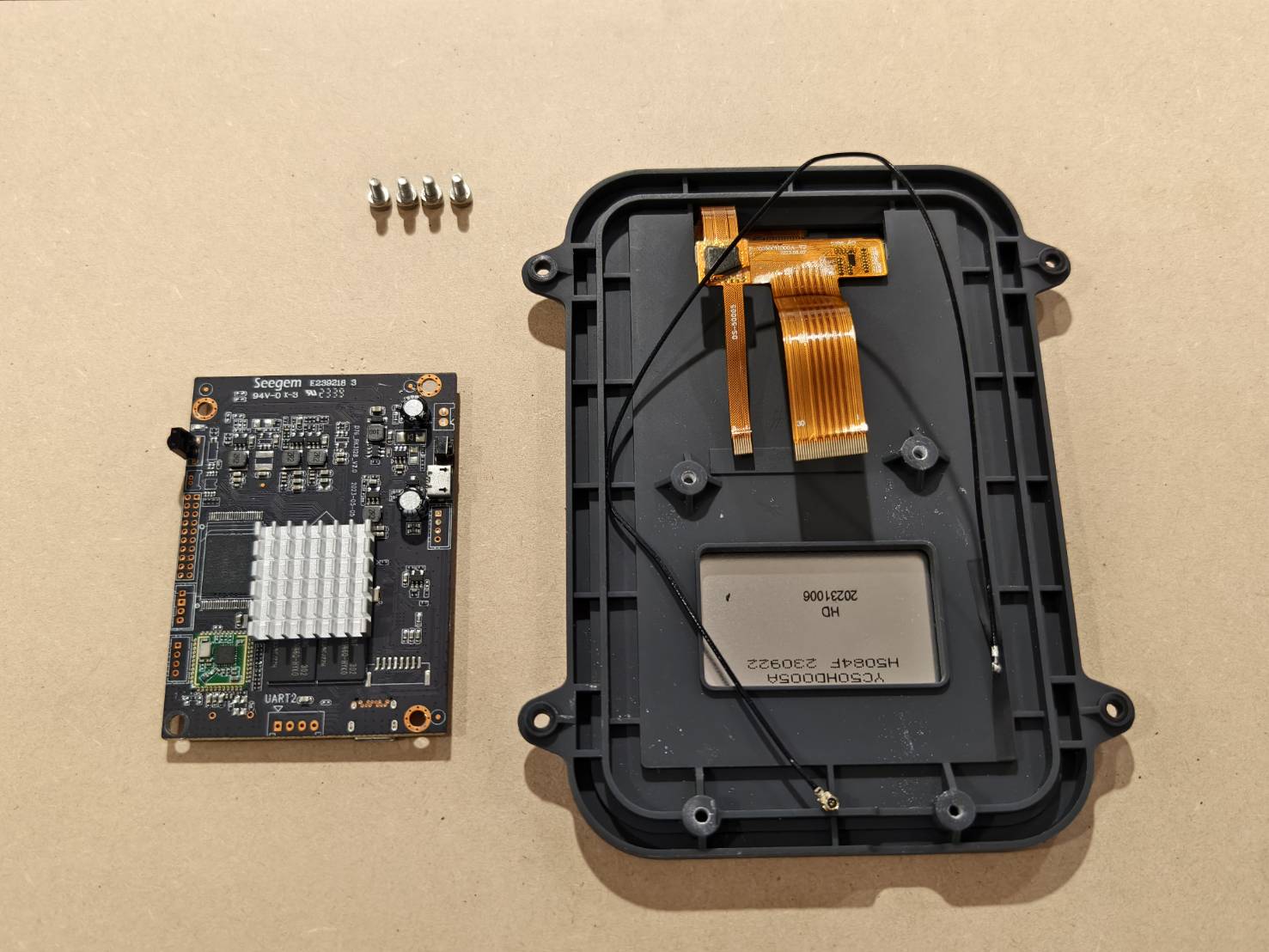

Entfernen Sie die RK-Platine von der Halterung.
(Falls Ihr Gerät kein schwarzes WLAN-Kabel besitzt, können Sie diesen Schritt überspringen.)

Schritt 6

Montieren Sie die RK-Platine an der neuen Bildschirmhalterung.
(Falls Ihr Gerät kein schwarzes WLAN-Kabel besitzt, können Sie diesen Schritt überspringen.)

Schritt 7

Montieren Sie die Bildschirmhalterung an der Maschine.

Schritt 8

Stellen Sie sicher, dass das USB-C-Kabel korrekt mit der RK-Platine verbunden ist.

Schritt 9

Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.
