Beambox II - Austausch des Not-Aus-Tasters

FLUX Support Team

6. Juni 2025 09:42
Aktualisiert

Werkzeuge

1	Zange
2	Kreuzschlitzschraubendreher

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

Öffnen Sie die Seitenabdeckung, um Zugang zum Geräteinneren zu erhalten.

Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.

Schritt 3

Entfernen Sie den Gewindering des Not-Aus-Tasters.

Schritt 4

Fotografieren Sie die Verkabelung, um die korrekte Positionierung der Drähte beim Neuanschluss zu gewährleisten.

Schritt 5

Lösen Sie die Drähte vom Taster.

Schritt 6

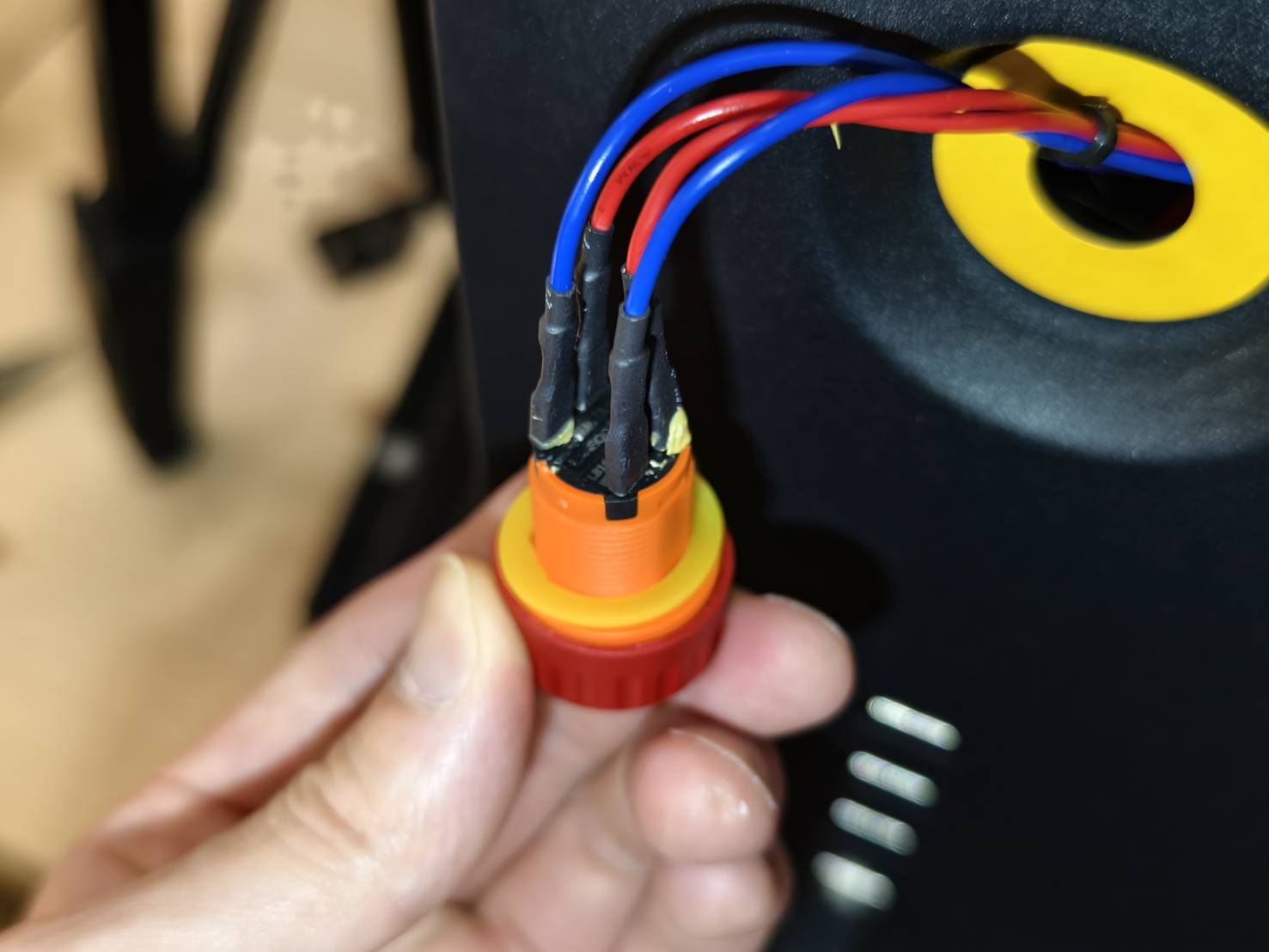

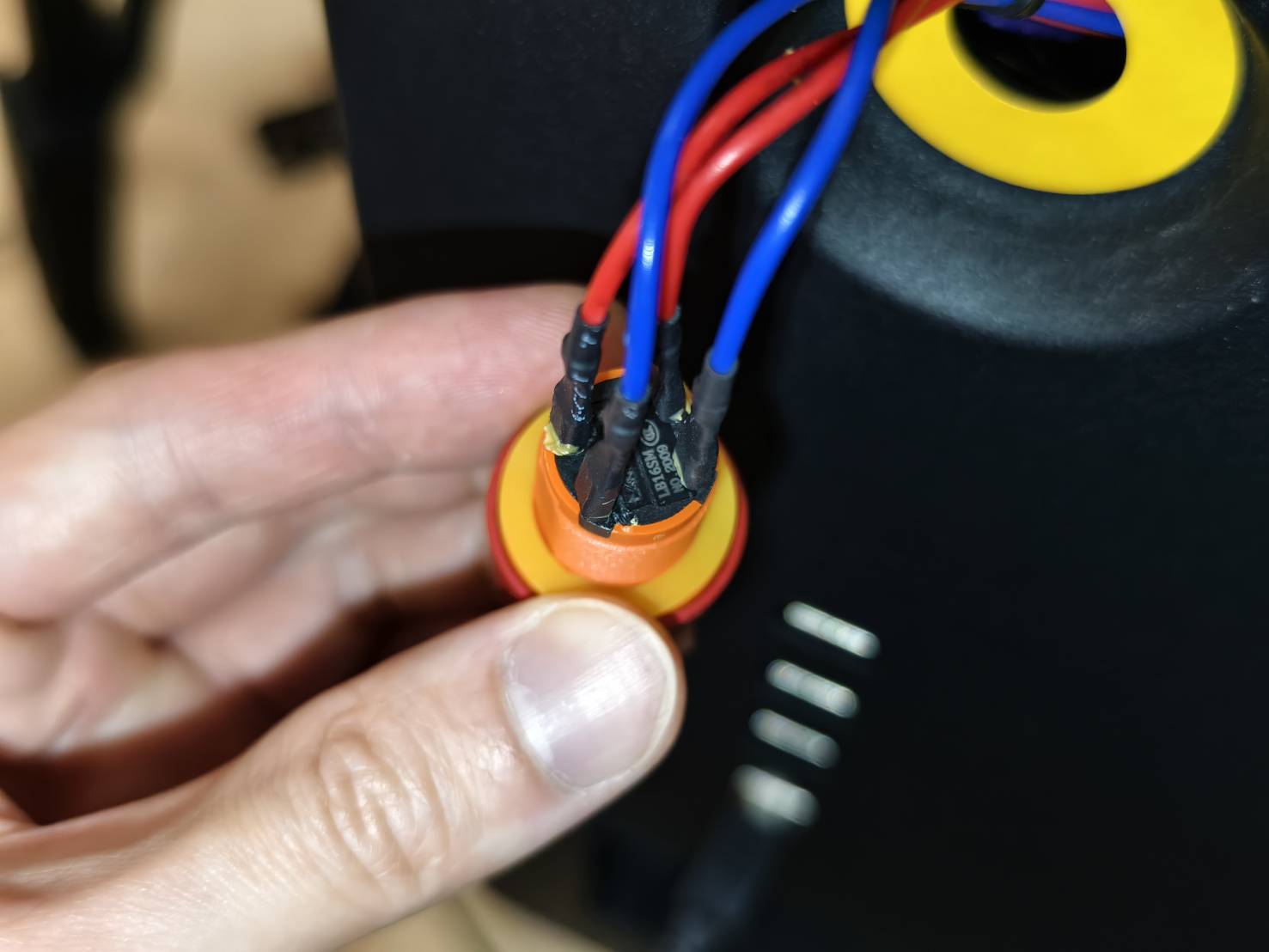

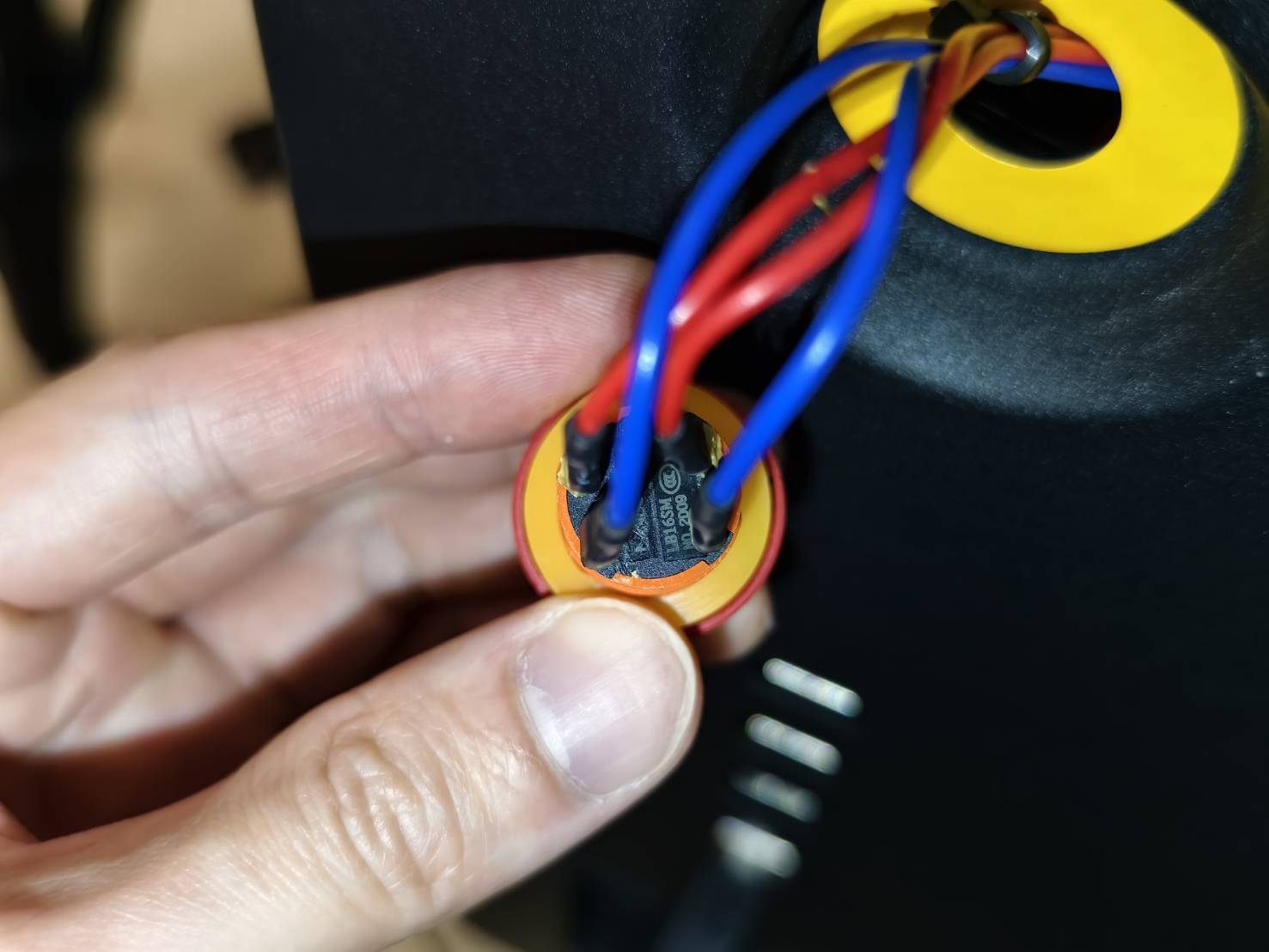

Verbinden Sie die Drähte mit dem neuen Taster. Stellen Sie sicher, dass die Positionen der Drähte korrekt sind.

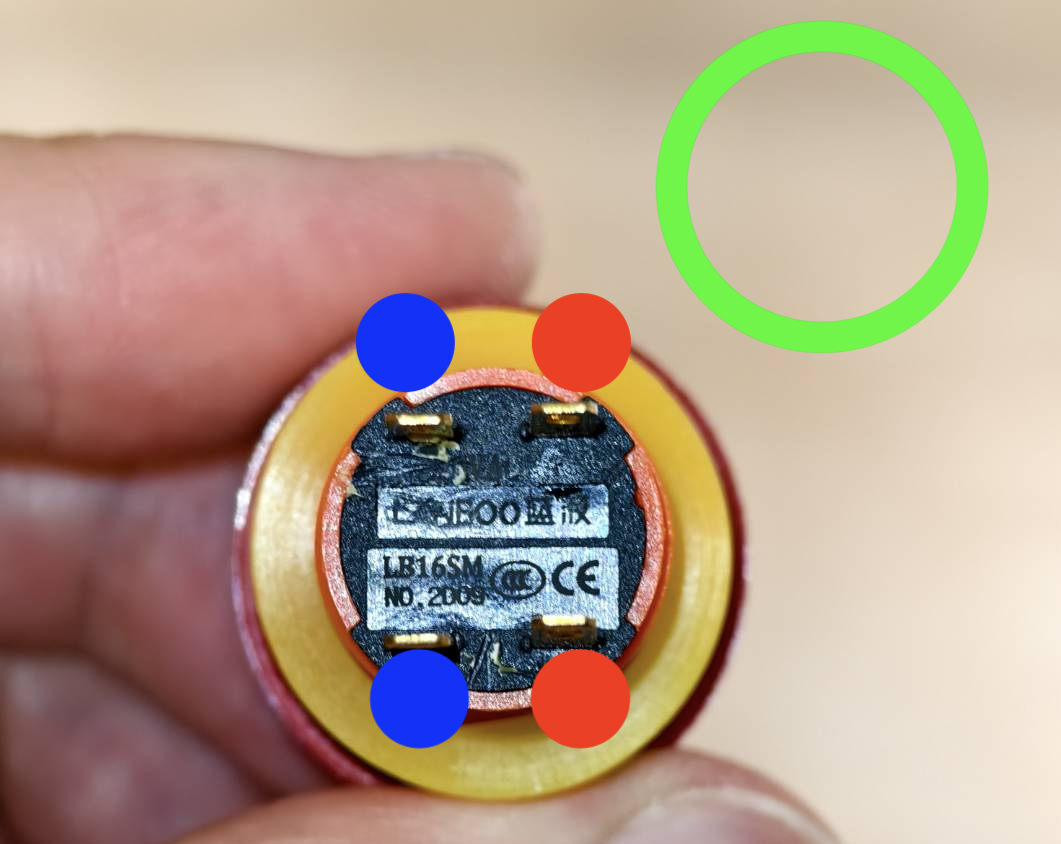

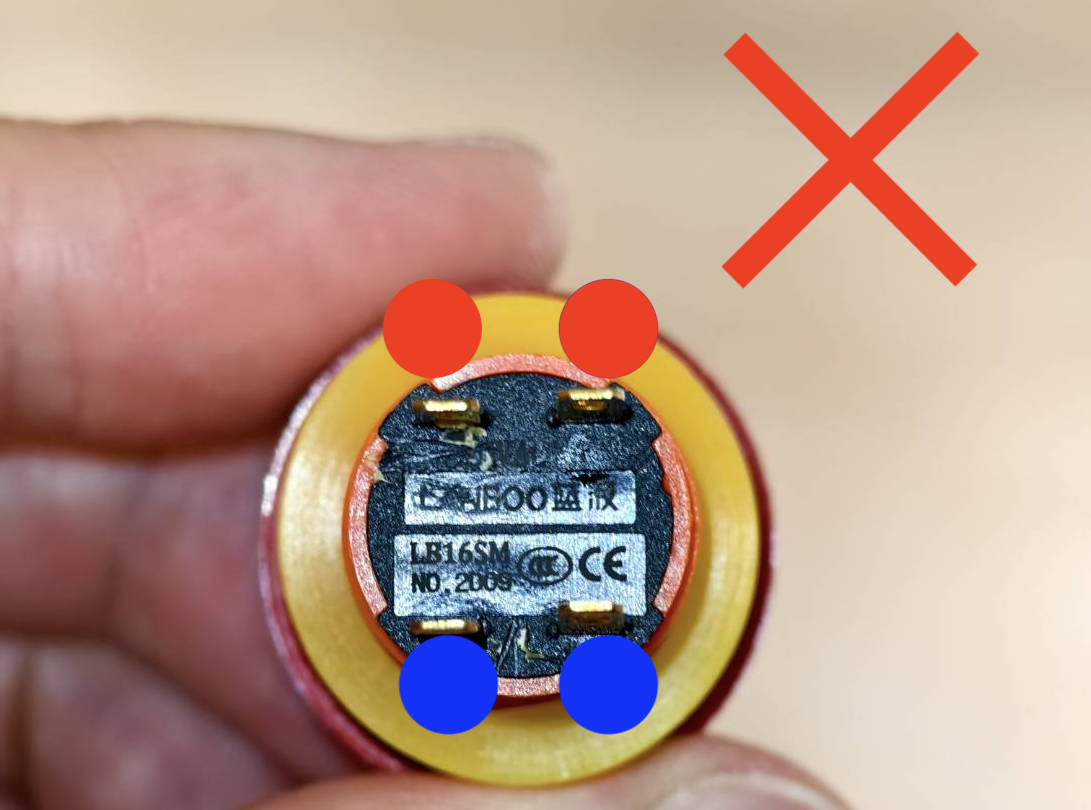

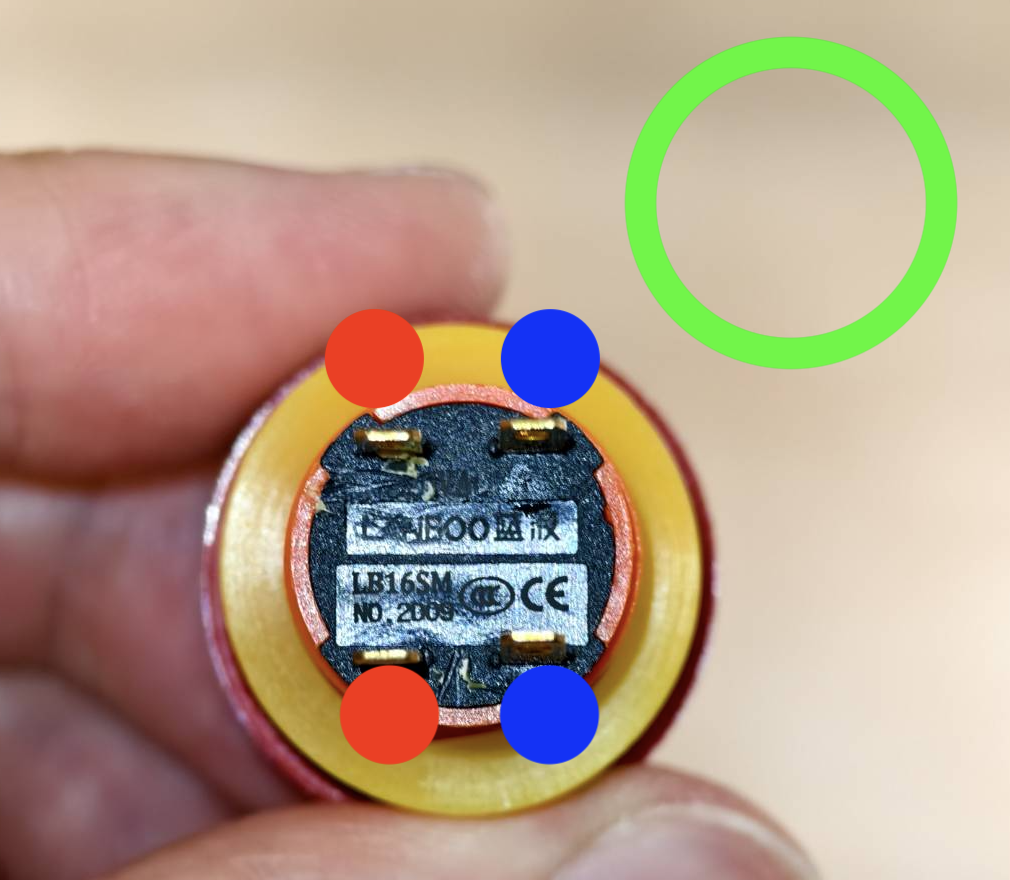

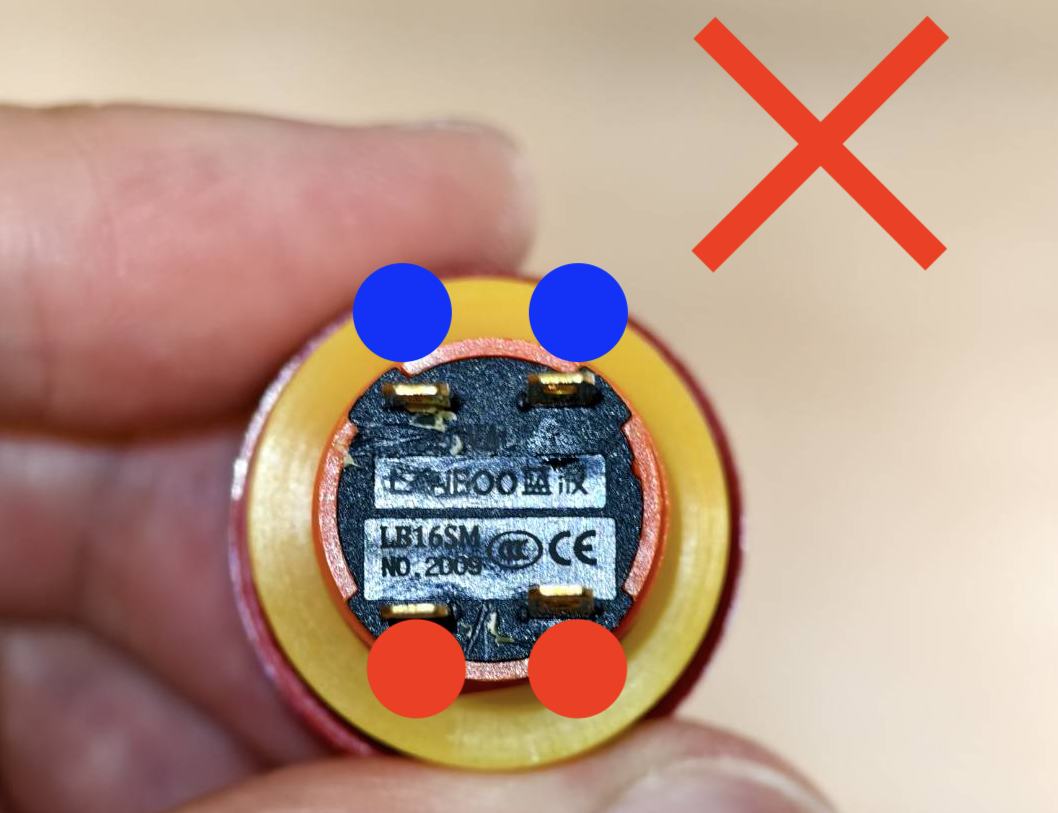

Korrektes Beispiel	Fehlerhafte Beispiele

Warnung:
Die Maschine kann beschädigt werden, wenn Sie die Kabel an falschen Positionen anschließen.
Stellen Sie daher vor dem nächsten Schritt sicher und überprüfen Sie nochmals, dass die Kabel wie in den korrekten Beispielen oben positioniert sind.

Schritt 7

Befestigen Sie den Taster mit dem Gewindering.

Schritt 8

Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.
