Beambox II - Austausch des runden Schalters (silberne Farbe)

FLUX Support Team

9. April 2025 09:51
Aktualisiert

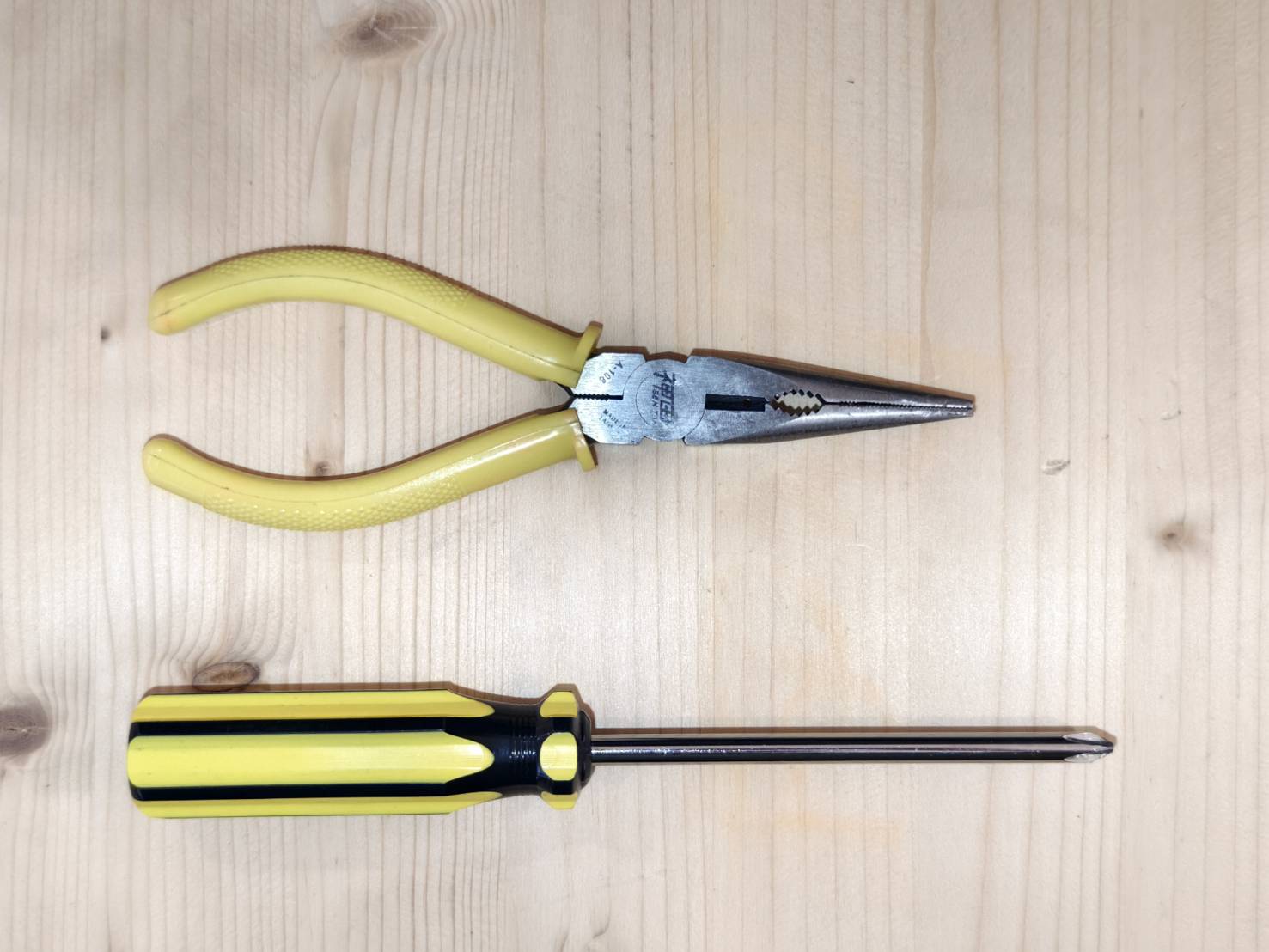

Werkzeuge

1	Zange
2	Kreuzschlitzschraubendreher

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

Öffnen Sie die Seitenabdeckung, um Zugang zum Geräteinneren zu erhalten.

Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.

Schritt 3

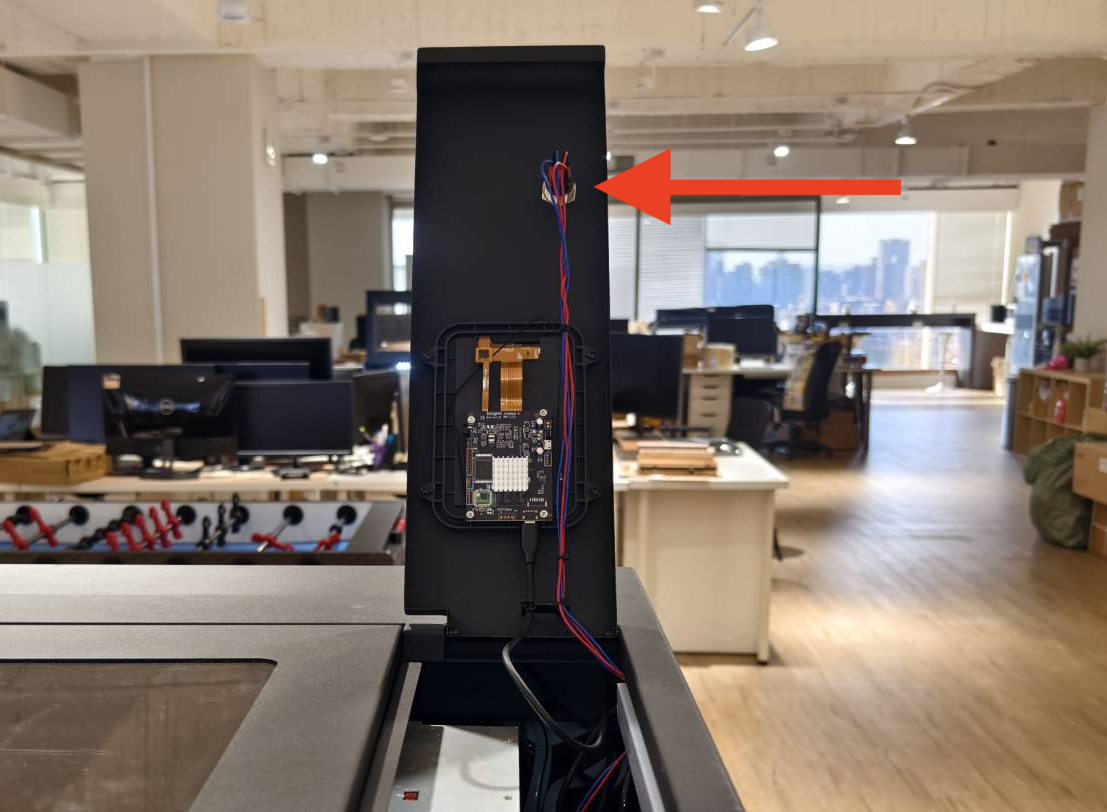

Der Schalter befindet sich an dieser Stelle.

Entfernen Sie die Kabel vom Rundschalter.

Schritt 4

Lösen Sie die Befestigungsmutter und entfernen Sie den Rundschalter.

Schritt 5

Setzen Sie den neuen Rundschalter ein und befestigen Sie ihn mit der Mutter.

Schritt 6

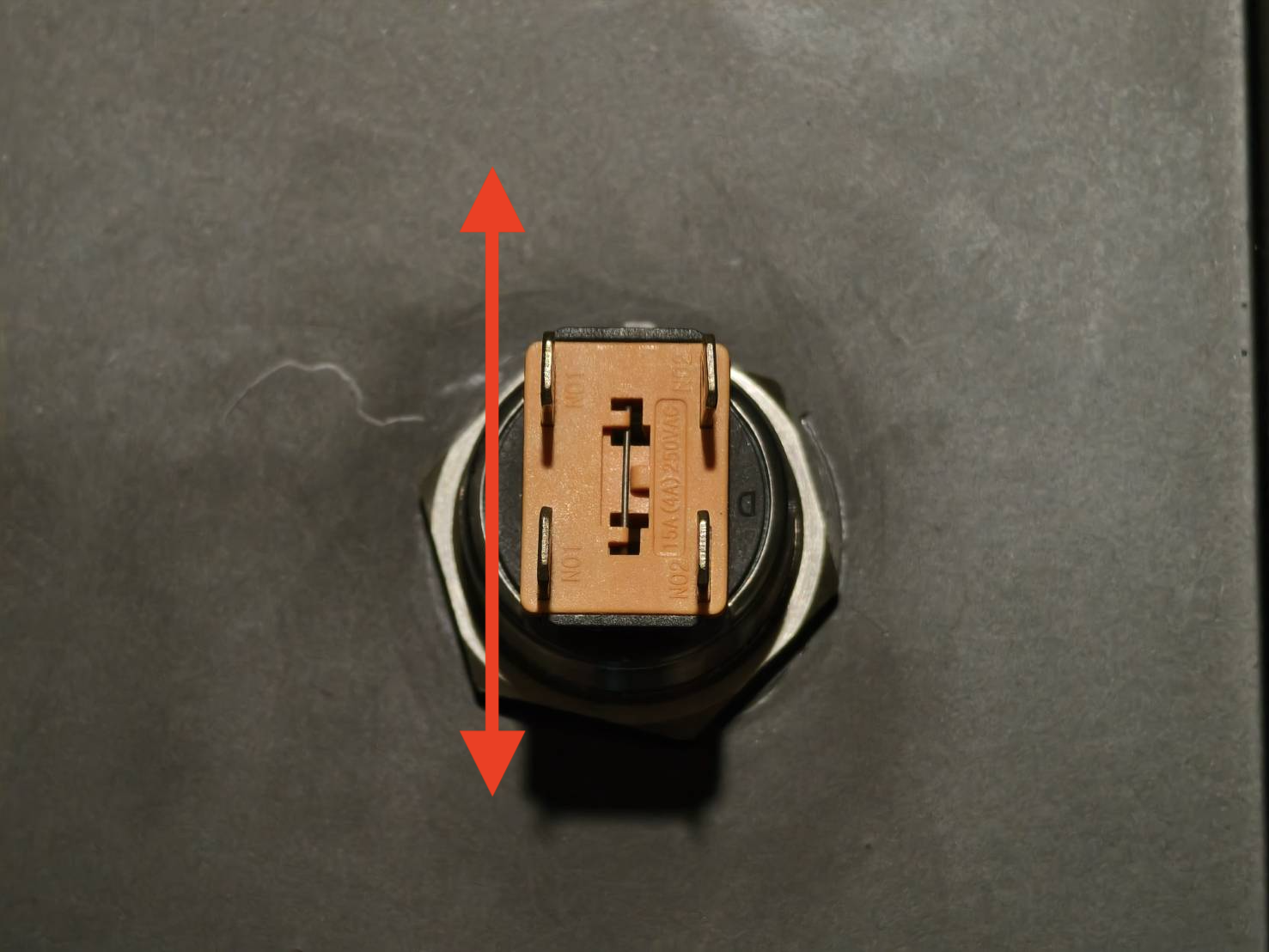

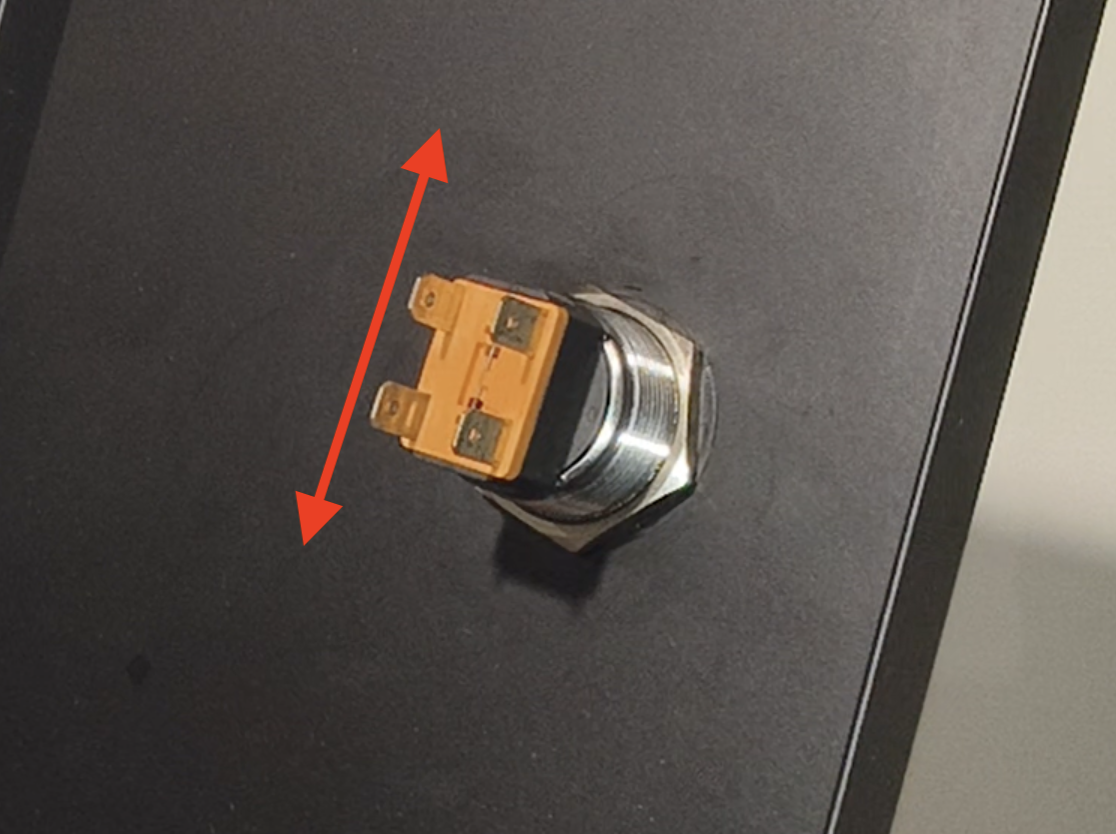

Achten Sie darauf, dass die Rückseite des Schalters in der gleichen Ausrichtung wie auf dem unten stehenden Foto fixiert ist.
(Die Rückseite des Schalters ist rechteckig, wobei die langen Seiten vertikal ausgerichtet sind.)

Schritt 7

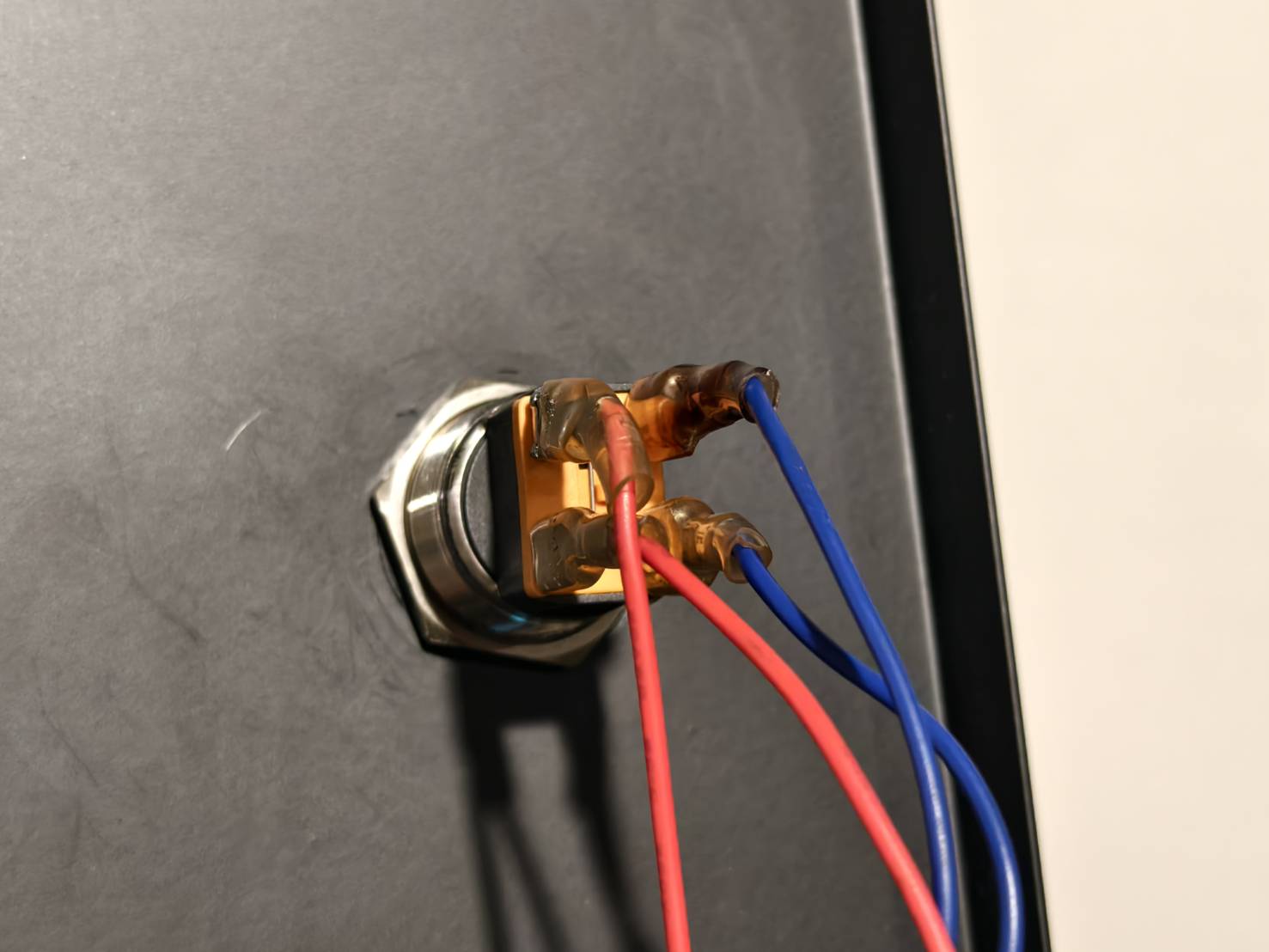

Verbinden Sie die Kabel mit den Anschlüssen des Schalters.

Demonstration.

Stellen Sie sicher, dass die gleichen Farben nur auf den entsprechenden Seiten (links und rechts) angeschlossen werden.

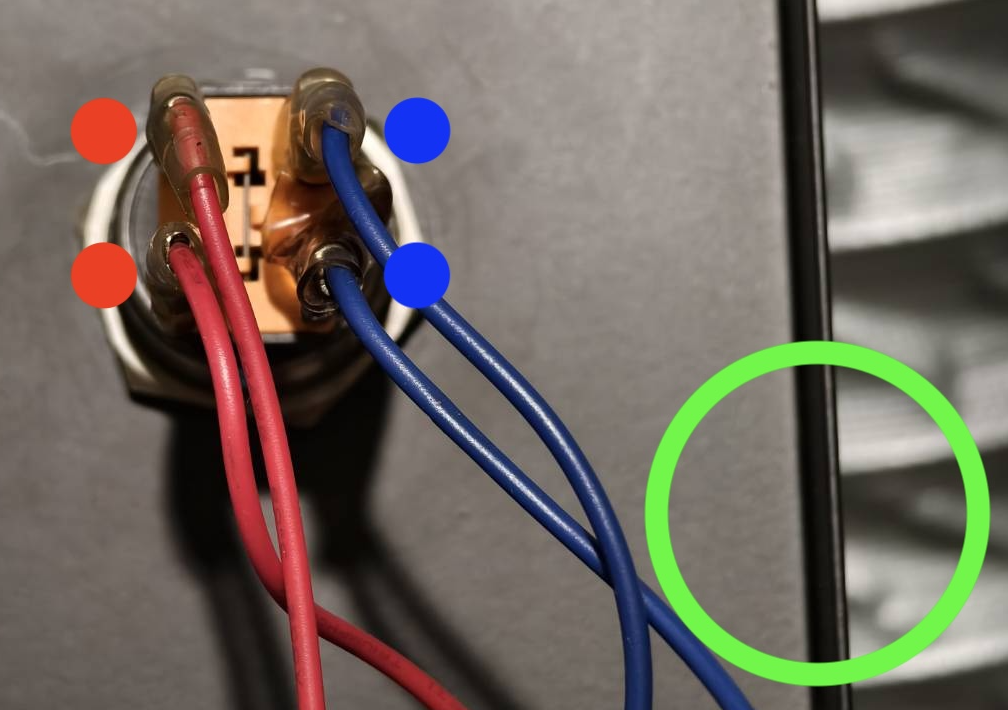

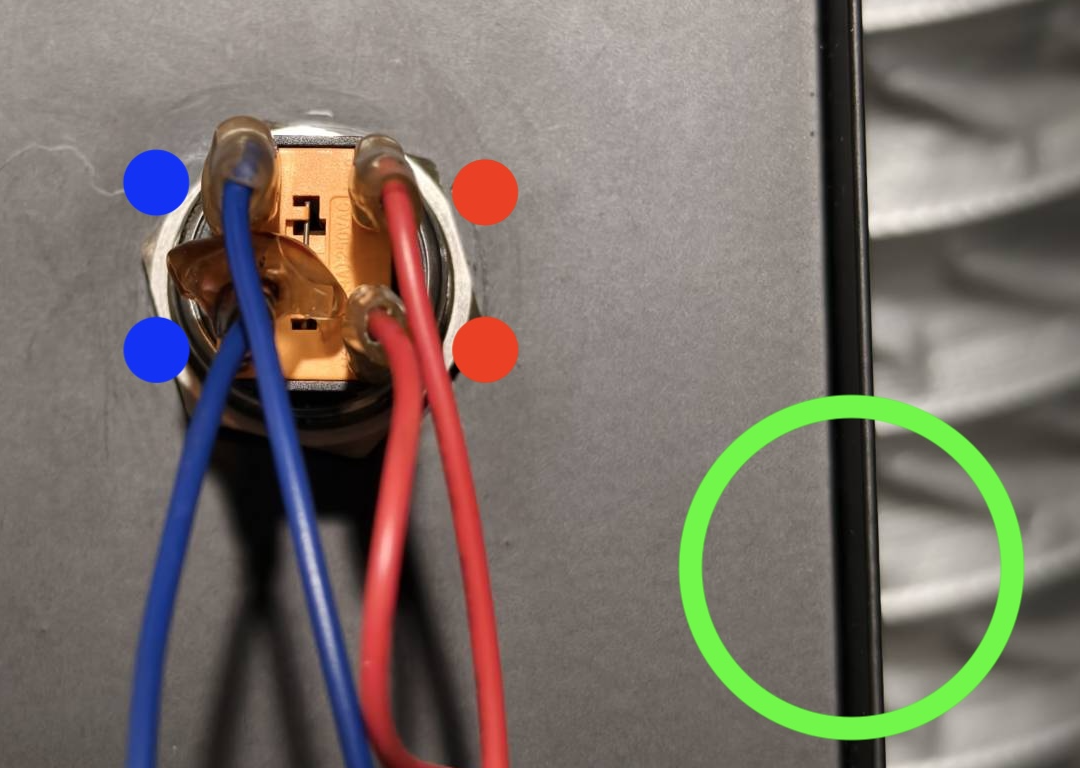

Korrektes Beispiel

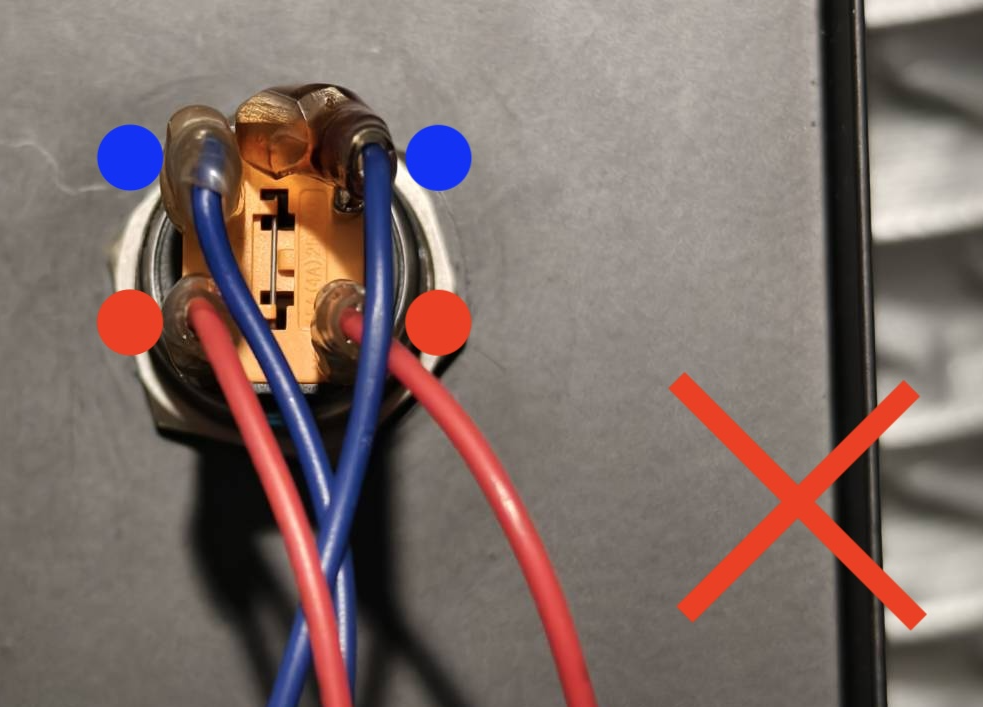

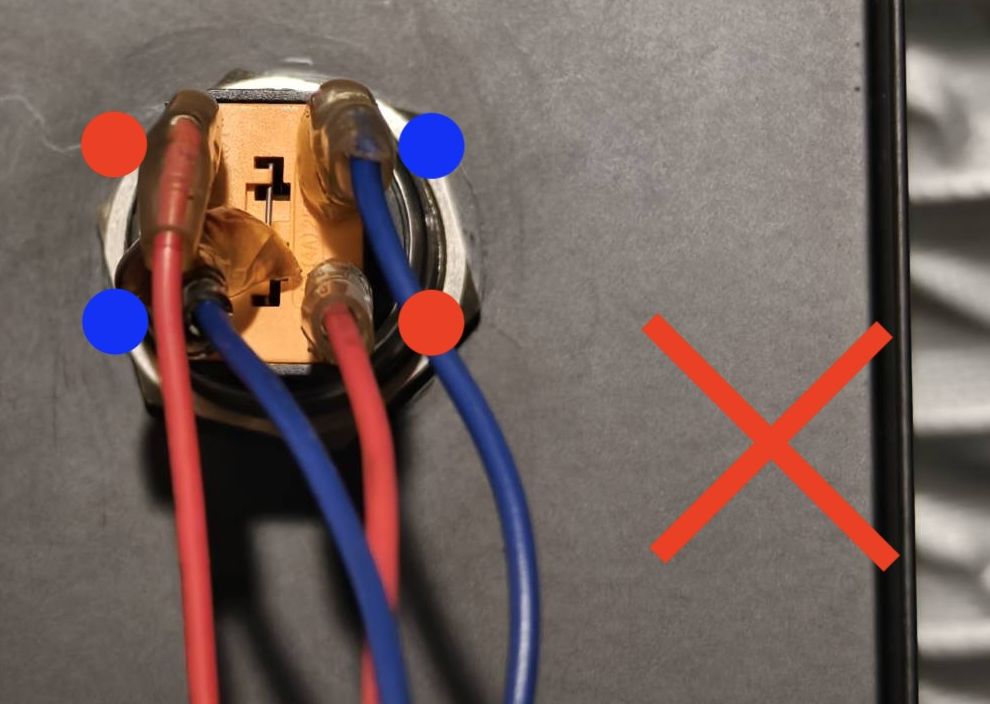

Fehlerhafte Beispiele

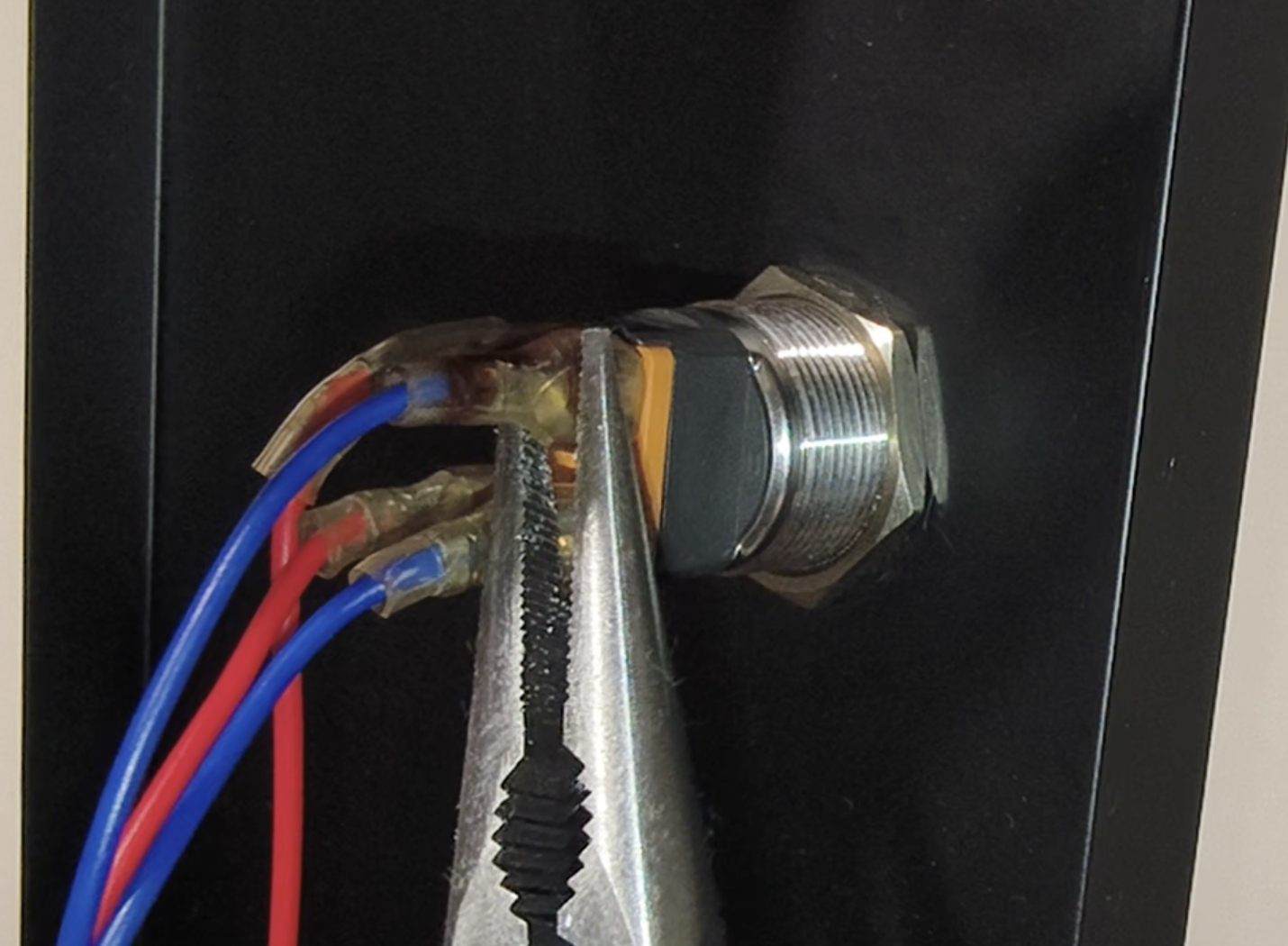

Nachdem Sie die Verbindungen hergestellt und die korrekte Farbposition überprüft haben, fixieren Sie die Kabel bitte sicher mit einer Zange.

Warnung:
Bei falschem Anschluss der Kabel kann die Maschine beschädigt werden.
Vergewissern und überprüfen Sie daher vor dem nächsten Schritt, dass die Kabelanschlüsse den korrekten Beispielen oben entsprechen.

Schritt 8

Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.

#END

Korrektes Beispiel	Fehlerhafte Beispiele
