Beambox II - Austausch des X-Achsen-Motors – FLUX Help Center

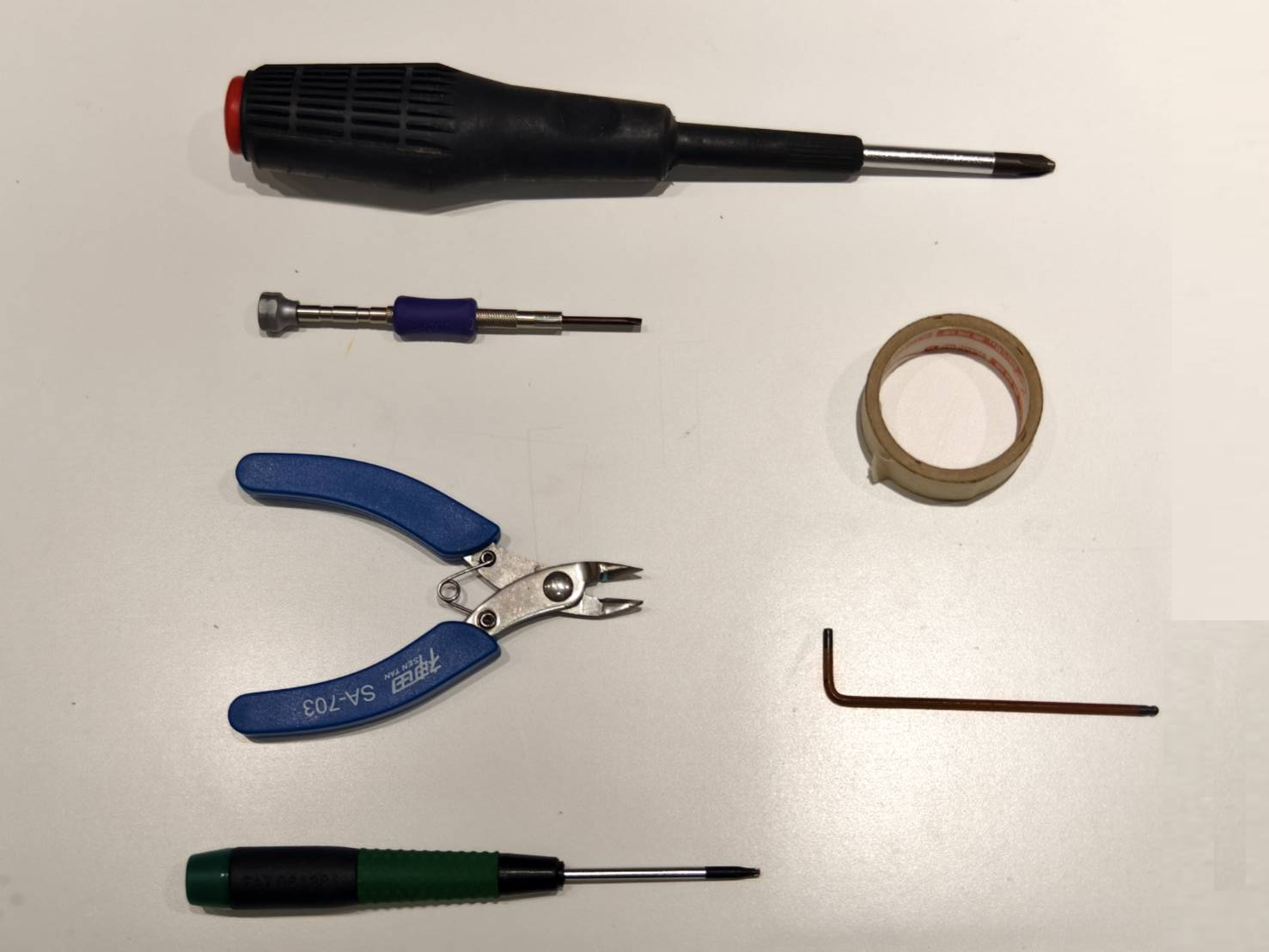

Werkzeuge

1	Kreuzschlitzschraubendreher
2	Flachkopfschraubendreher (klein)
3	Seitenschneider
4	Klebeband
5	T8 Torx-Schraubendreher
6	2,5 mm Inbusschlüssel
7	Taschenlampe (optional)

Schritt 1

Schalten Sie das Gerät aus und entfernen Sie das Netzkabel.

Schritt 2

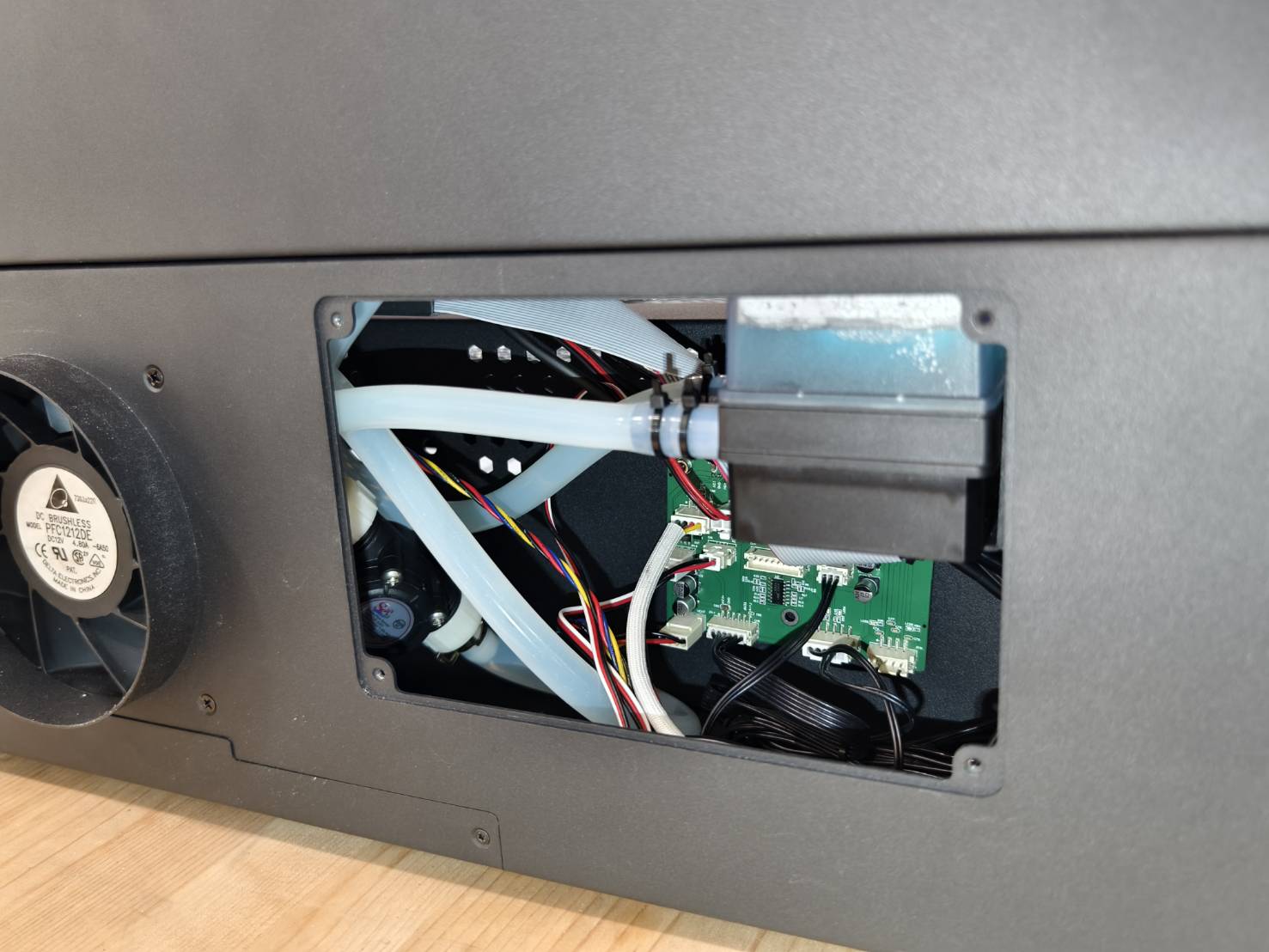

Öffnen Sie die Seitenabdeckung, um Zugang zum Geräteinneren zu erhalten.

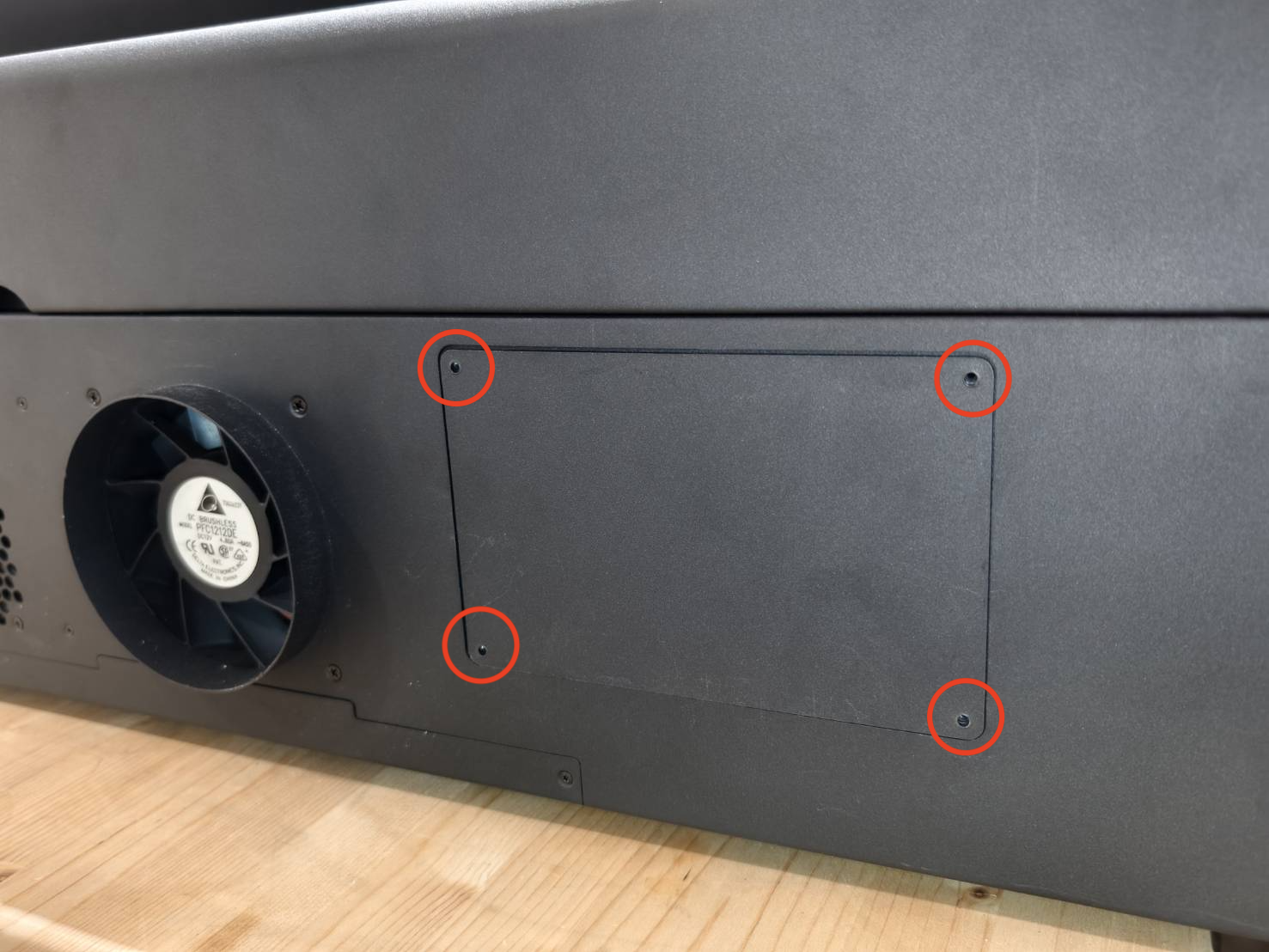

Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.

Öffnen Sie die Abdeckung der Wasserpumpe mit dem Torx-Schraubendreher.

Schritt 3

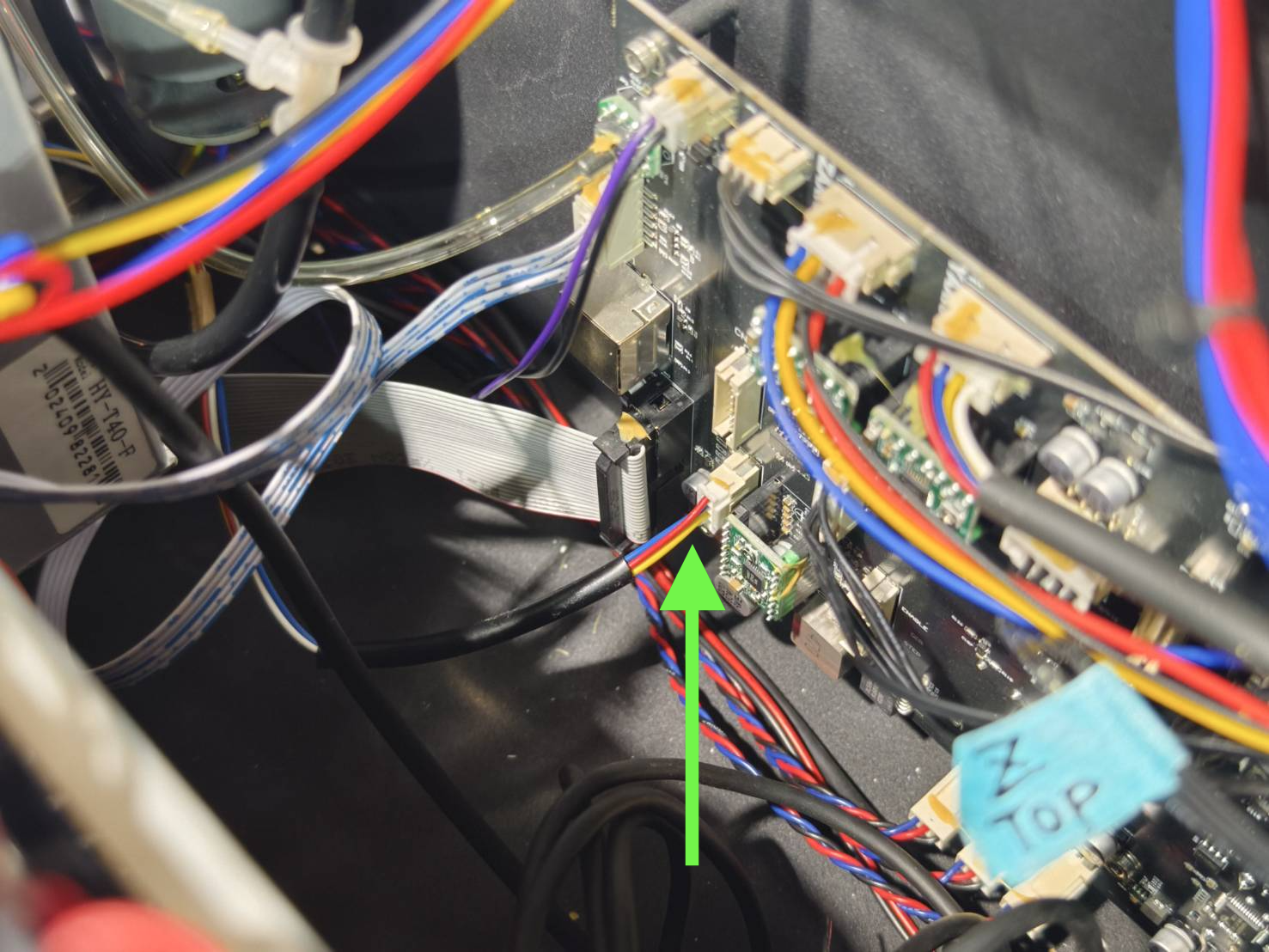

Trennen Sie das Kabel des X-Achsen-Motors von der Hauptplatine. (Sie können auch das Diagramm.)

Schritt 4

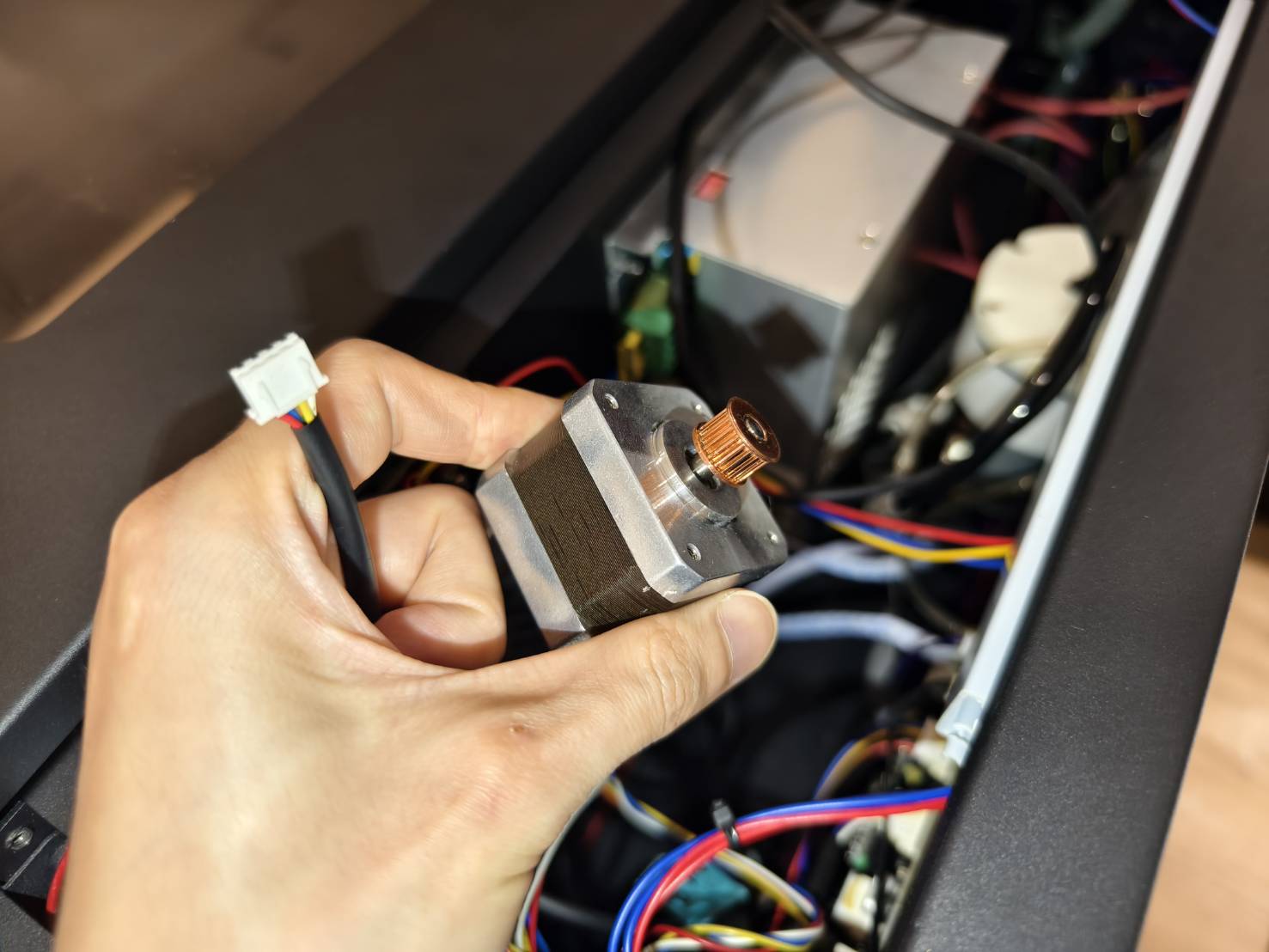

Testen Sie das neue Kabel des X-Achsen-Motors, indem Sie es bei ausgeschalteter Maschine an die Hauptplatine anschließen.
Schalten Sie anschließend die Maschine ein, um die Referenzfahrt zu testen.
Sobald die Maschine die Referenzfahrt durchführt, bewegt sich der Laserkopf zuerst nach oben, und dann sollte sich der neue Motor 'gegen den Uhrzeigersinn' drehen.

Hinweis:
Wenn sich der neue Motor nicht bewegt oder sich 'im Uhrzeigersinn' dreht, schalten Sie bitte die Maschine aus, stecken Sie das Kabel erneut ein, starten Sie sie neu und testen Sie erneut.
Wenn der neue Motor immer noch nicht korrekt funktioniert, kontaktieren Sie bitte den Kundensupport.

Schritt 5

Schalten Sie das Gerät aus und entfernen Sie das Netzkabel.

Schritt 6

Entfernen Sie den neuen Motor aus dem System.

Schritt 7

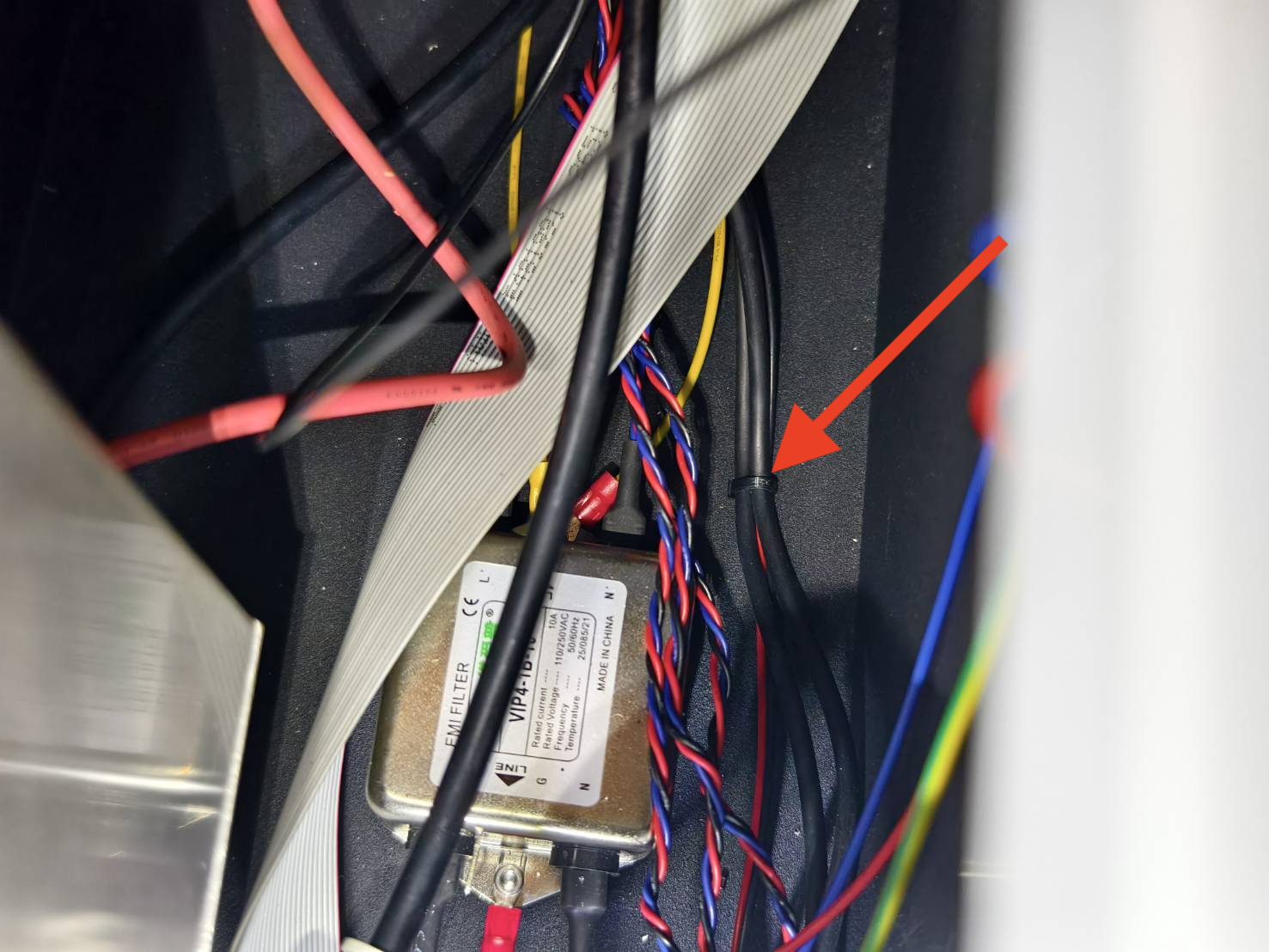

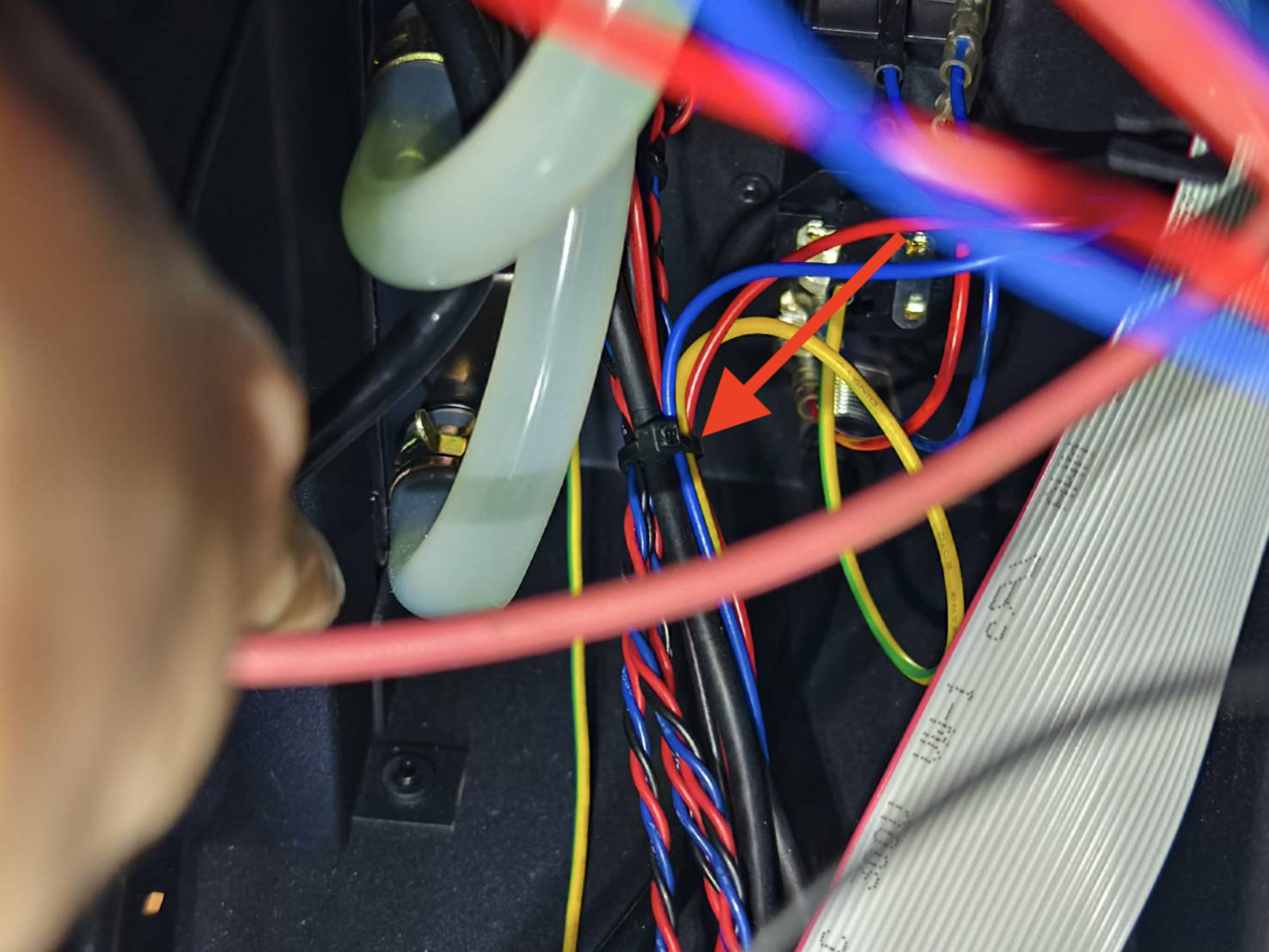

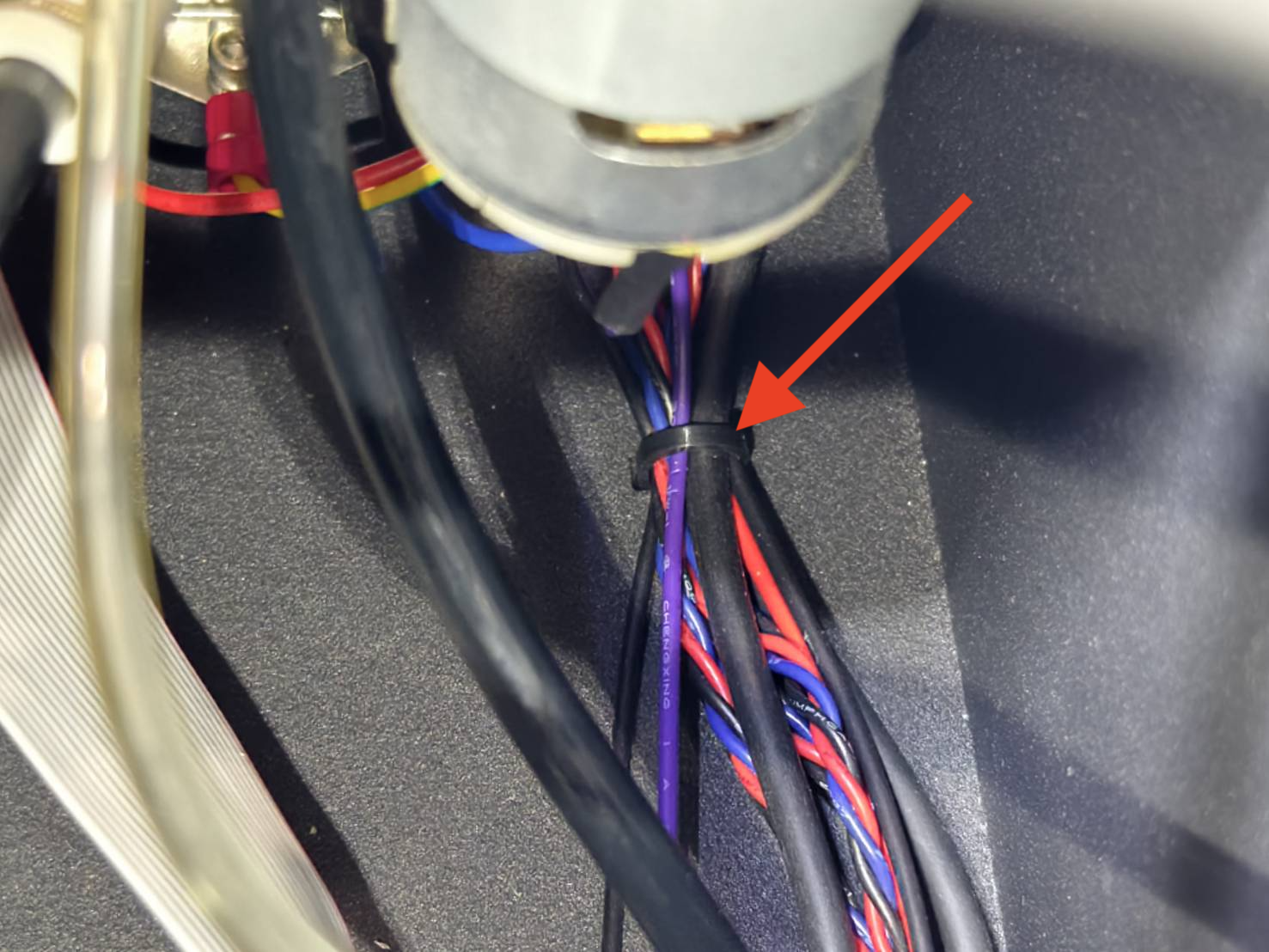

Durchtrennen Sie die Kabelbinder auf der Seite der Hauptplatine. In diesem Beispiel gibt es 3 Kabelbinder. Je nach Maschinenmodell können es mehr sein. Ziel ist es, die Kabelbinder zu durchtrennen, die das Kabel des X-Achsen-Motors fixieren.

Schritt 8

Lösen Sie die beiden Rändelschrauben des weißen Riemenscheibensitzes auf der rechten Seite. Anschließend kann der Riemen vom X-Achsen-Motor entfernt werden.
(Die Schrauben müssen nicht vollständig entfernt werden. Es genügt, sie bis zum Anschlag zu lösen.
Ziel ist es, den Riemen zu lockern, damit er vom X-Achsen-Motor abgenommen werden kann.)

Schritt 9

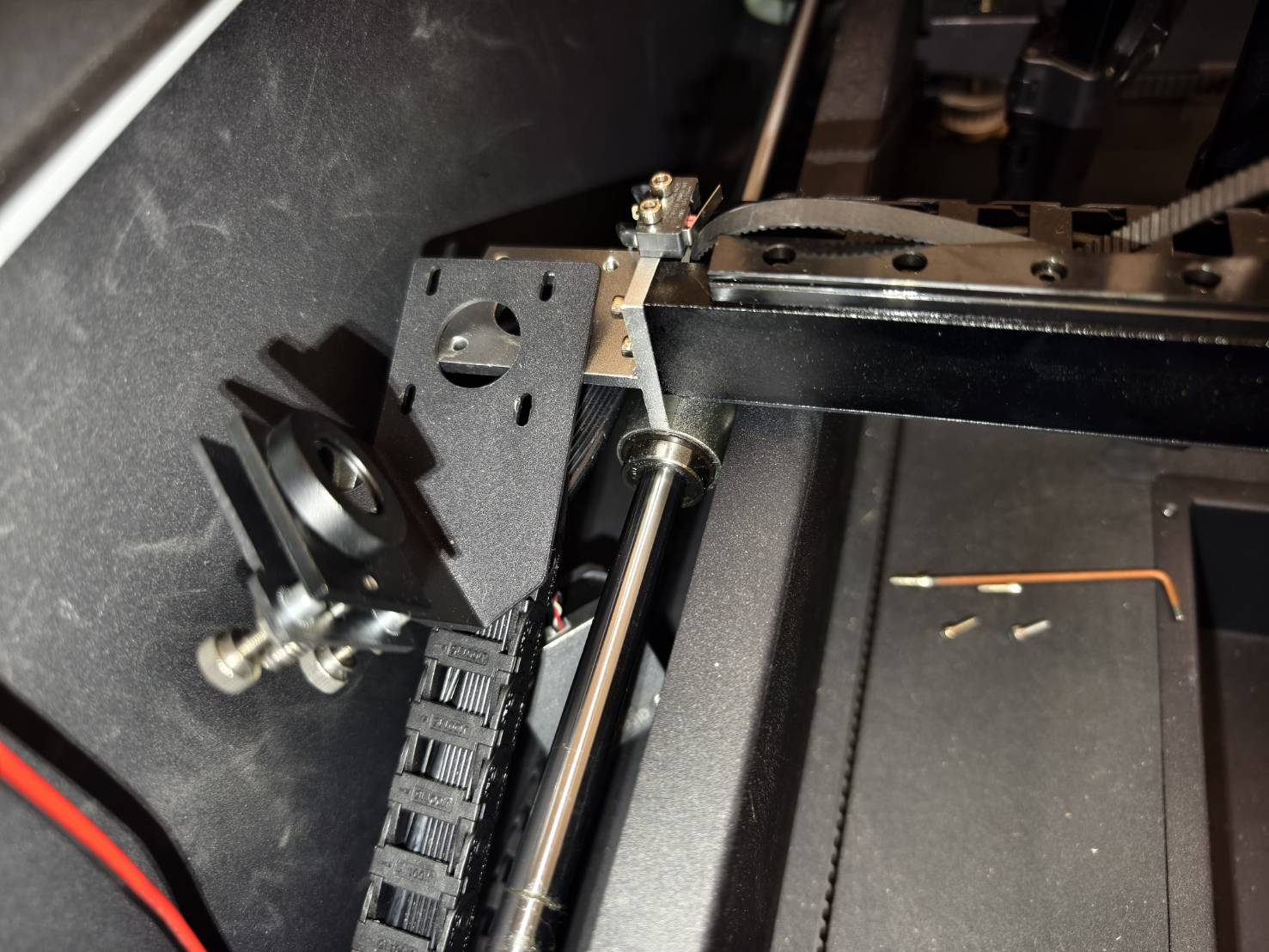

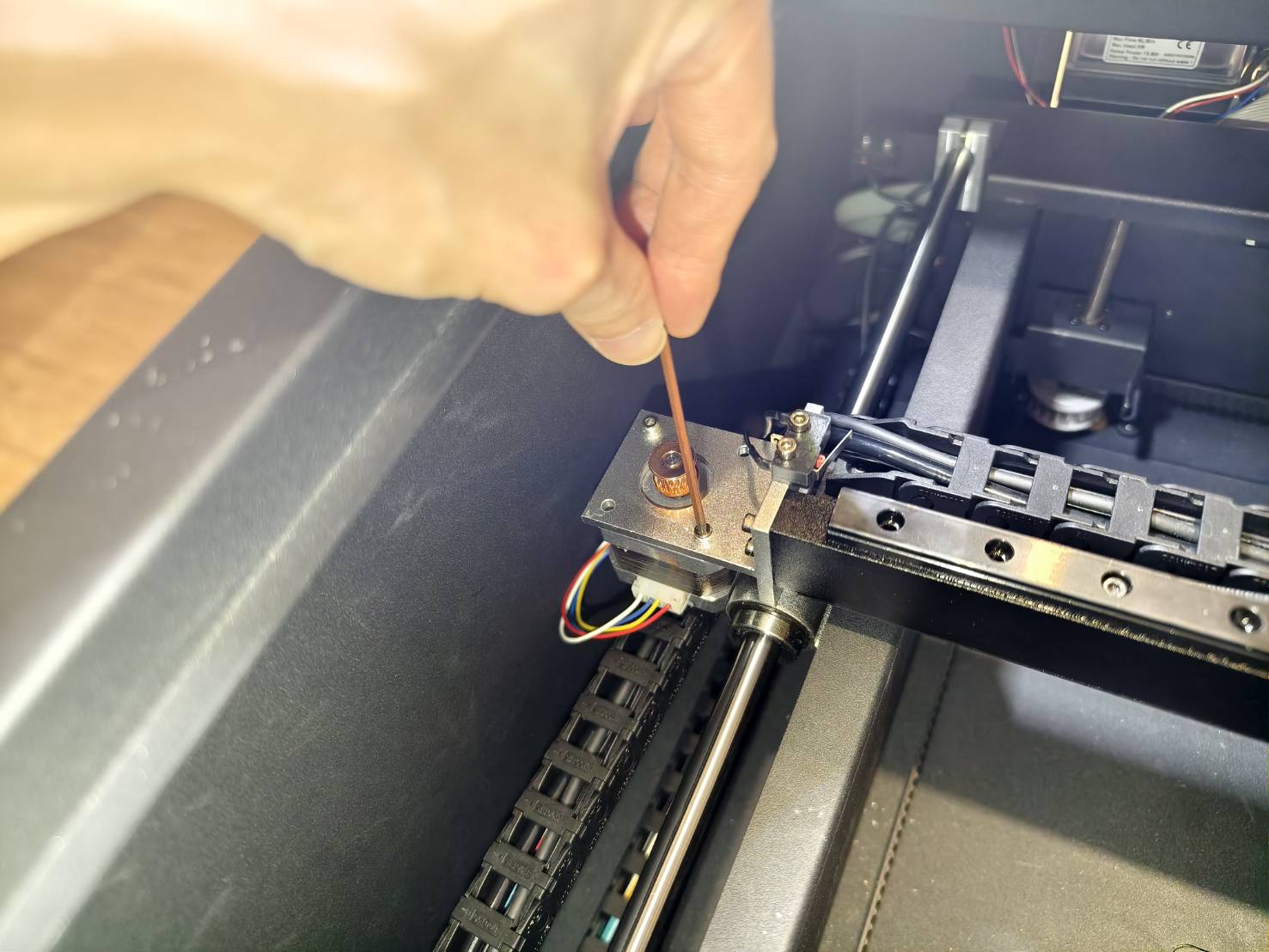

Entfernen Sie den X-Achsen-Motor, indem Sie die vier Sechskantschrauben lösen.
Der Motor und die zweite Spiegeleinheit werden dann abgenommen.

Sie können sie in dieser Position belassen.

Schritt 9

Lösen Sie die Kabelkettenverbindung, die unterhalb des zweiten Spiegelsitzes angebracht ist.
Der zweite Spiegelsitz kann dann entfernt werden. Bewahren Sie ihn für die spätere Wiedermontage sorgfältig auf.

Schritt 10

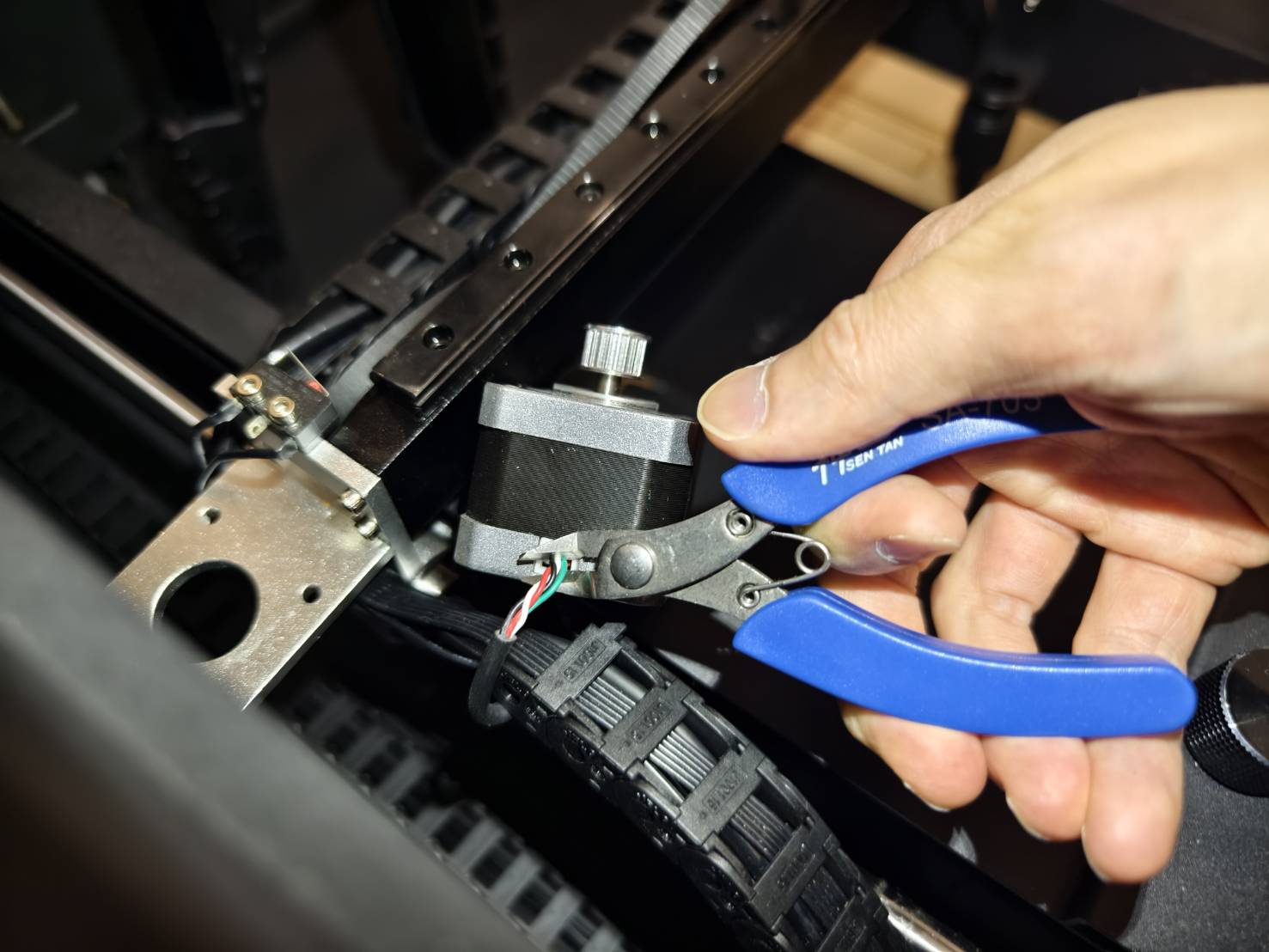

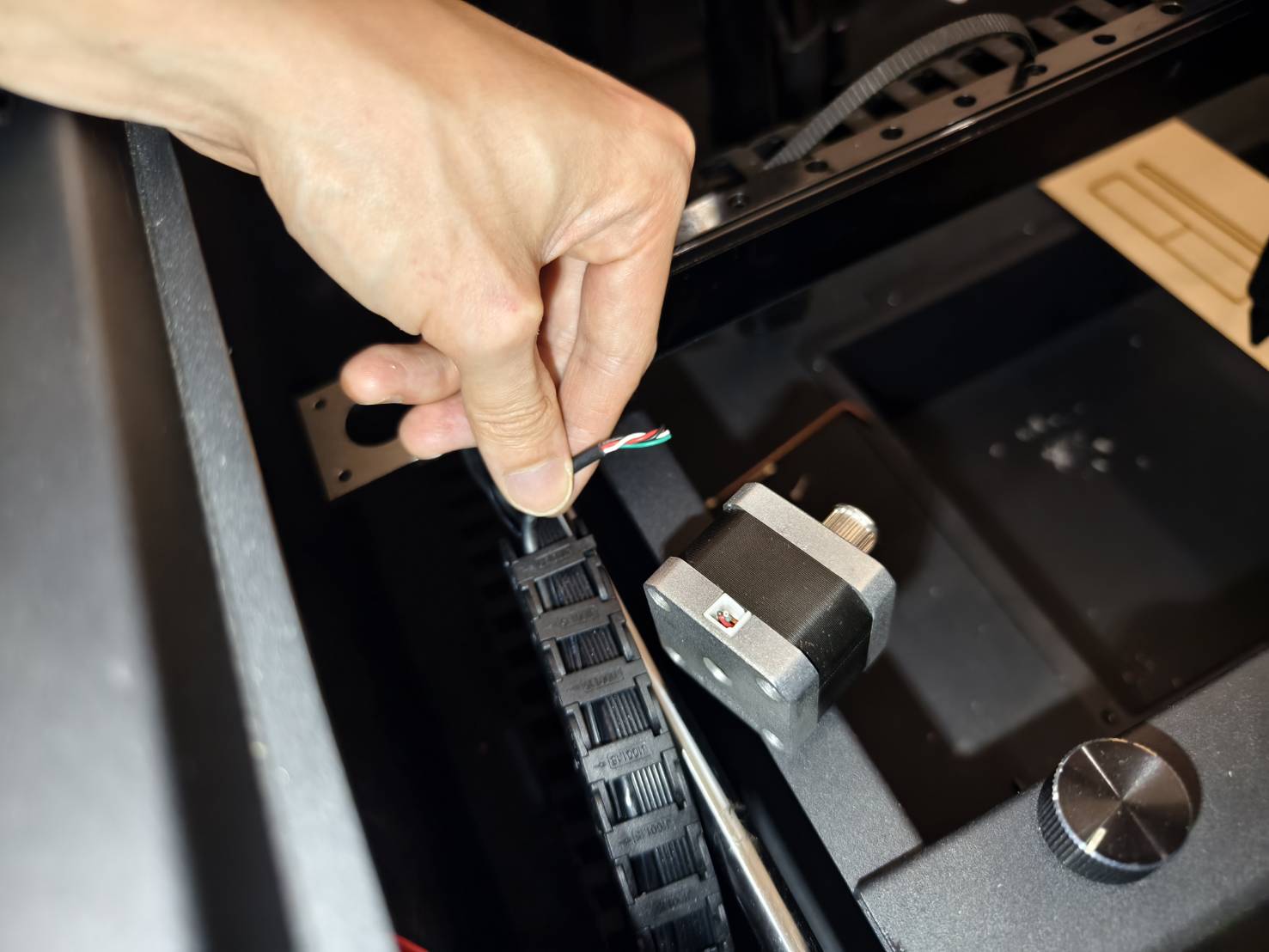

Trennen Sie die Kabel des alten Motors direkt am Motor ab. Versuchen Sie, die Kabel so nah wie möglich am alten Motor abzuschneiden, um eine möglichst lange Kabellänge zu erhalten.

Schritt 11

Lösen Sie die Kunststoffkette von der Rückseite des Geräts.

Entfernen Sie die Kunststoff-Kabelkette. Die Kettenverbindungen können mit einem kleinen Schlitzschraubendreher geöffnet werden.
Drehen Sie die Verbindungen, um die Kette zu trennen.

Schritt 12

Identifizieren Sie das alte Motorkabel und markieren Sie es mit Klebeband.
Durchtrennen Sie das Kabel und ziehen Sie es zur Wasserpumpenseite heraus.

Schritt 13

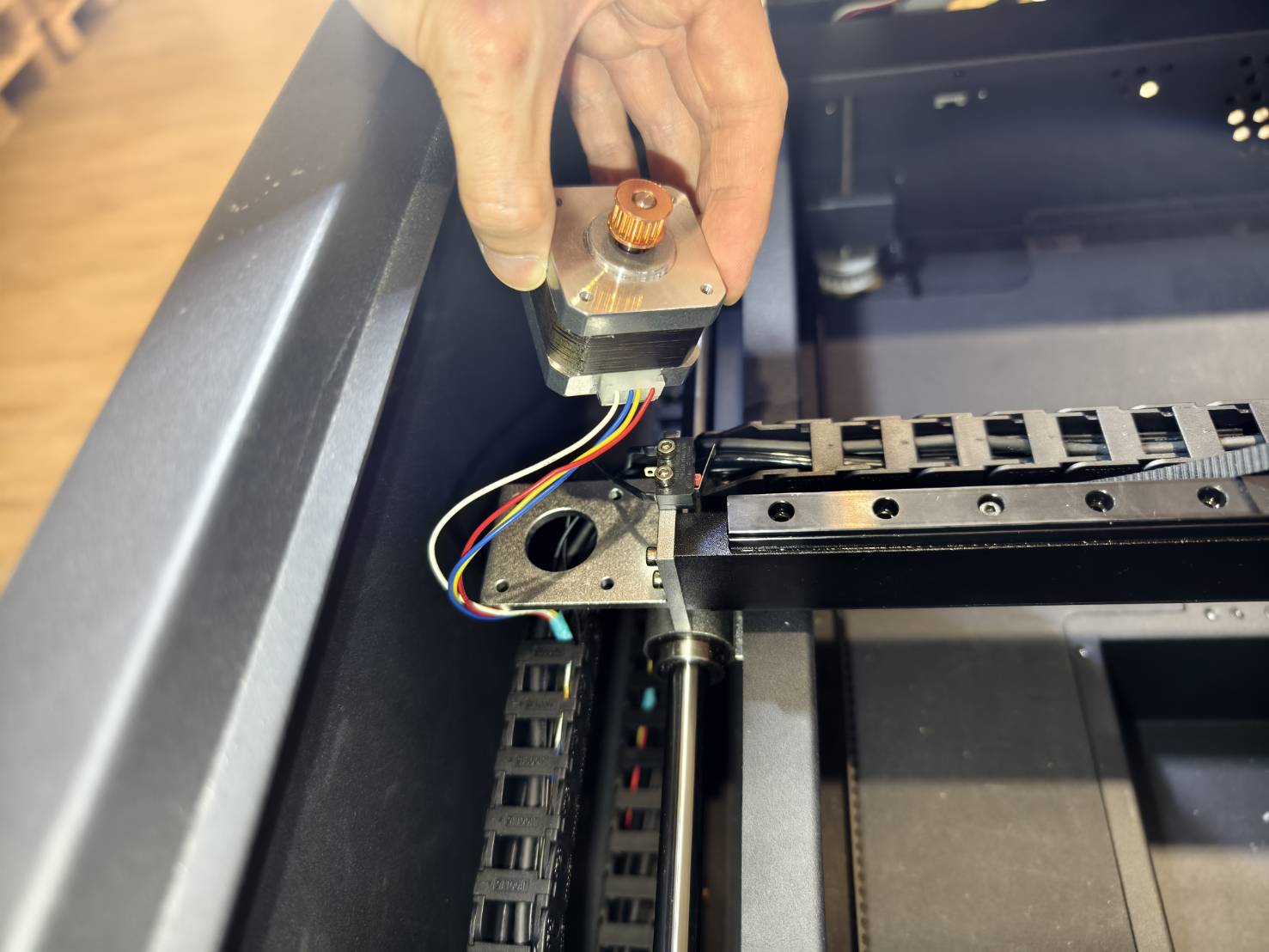

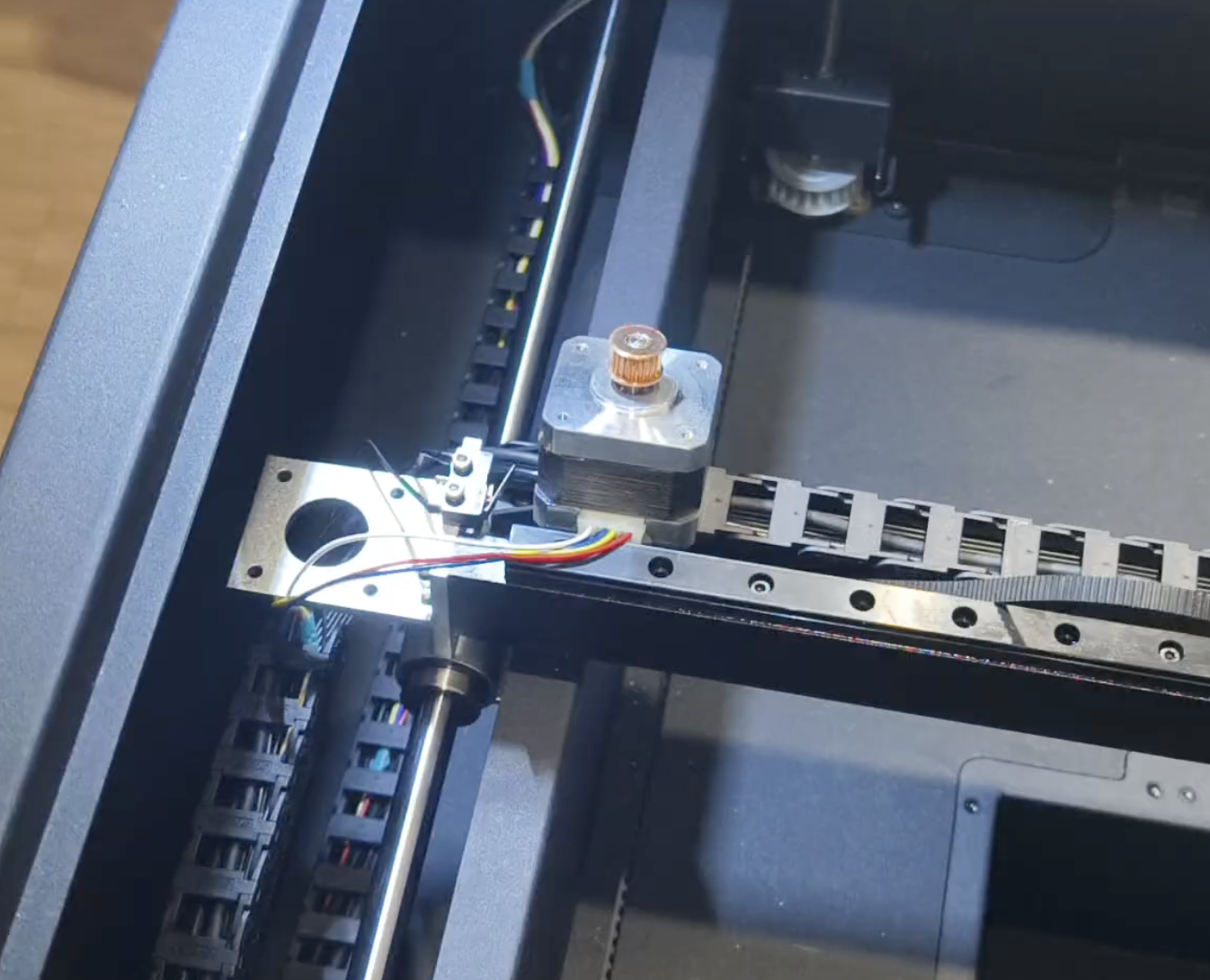

Befestigen Sie den neuen Motor vorübergehend an der Maschine.

Schritt 14 (Optional)

Falls die Motordrähte nicht als Kabel gebündelt sind, können Sie sie mit Klebeband umwickeln; dies erleichtert die spätere Handhabung.

Überspringen Sie diesen Schritt, wenn Ihr Motor mit einem Kabel und nicht mit einzelnen Drähten ausgestattet ist.

Schritt 15

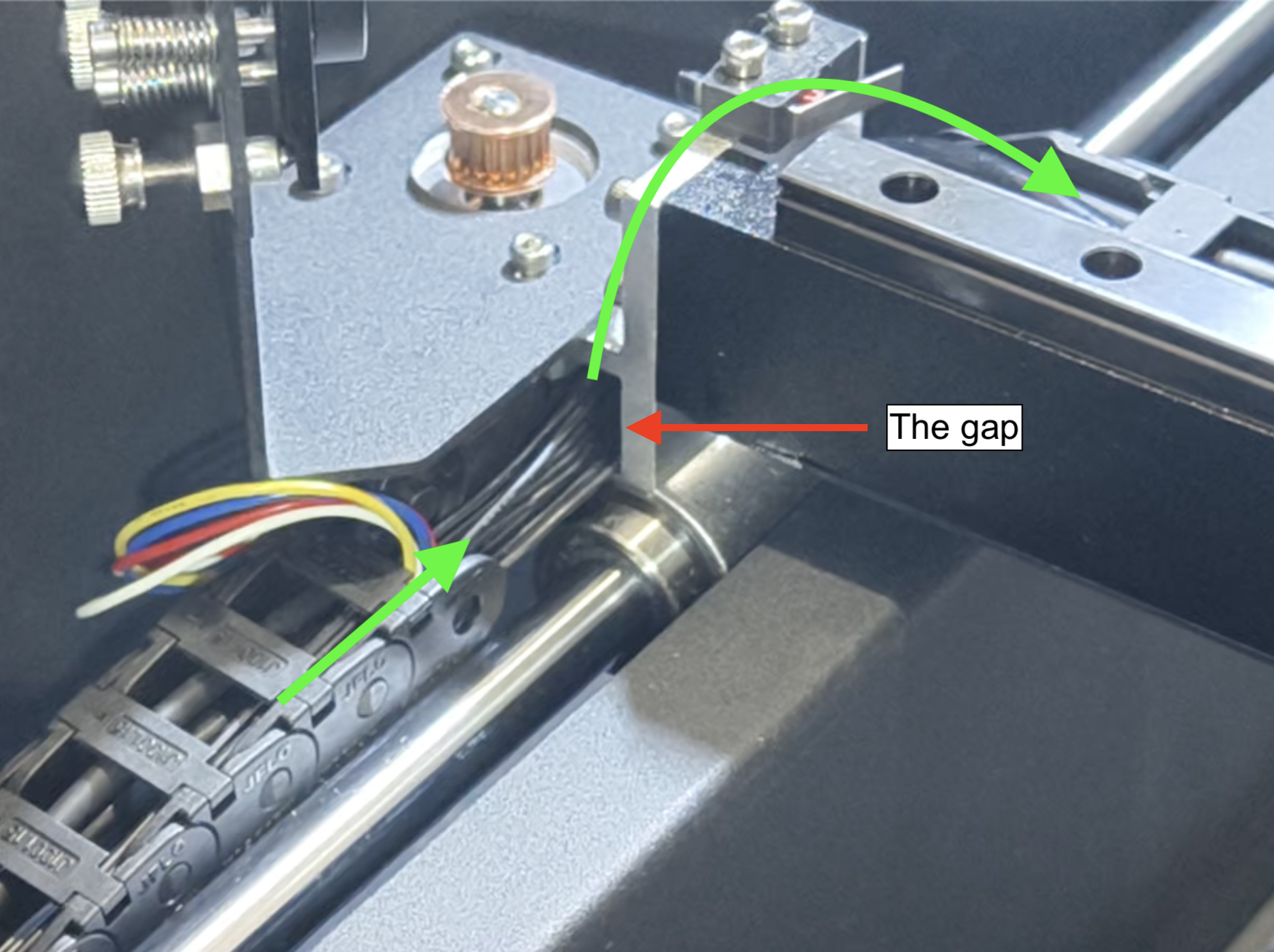

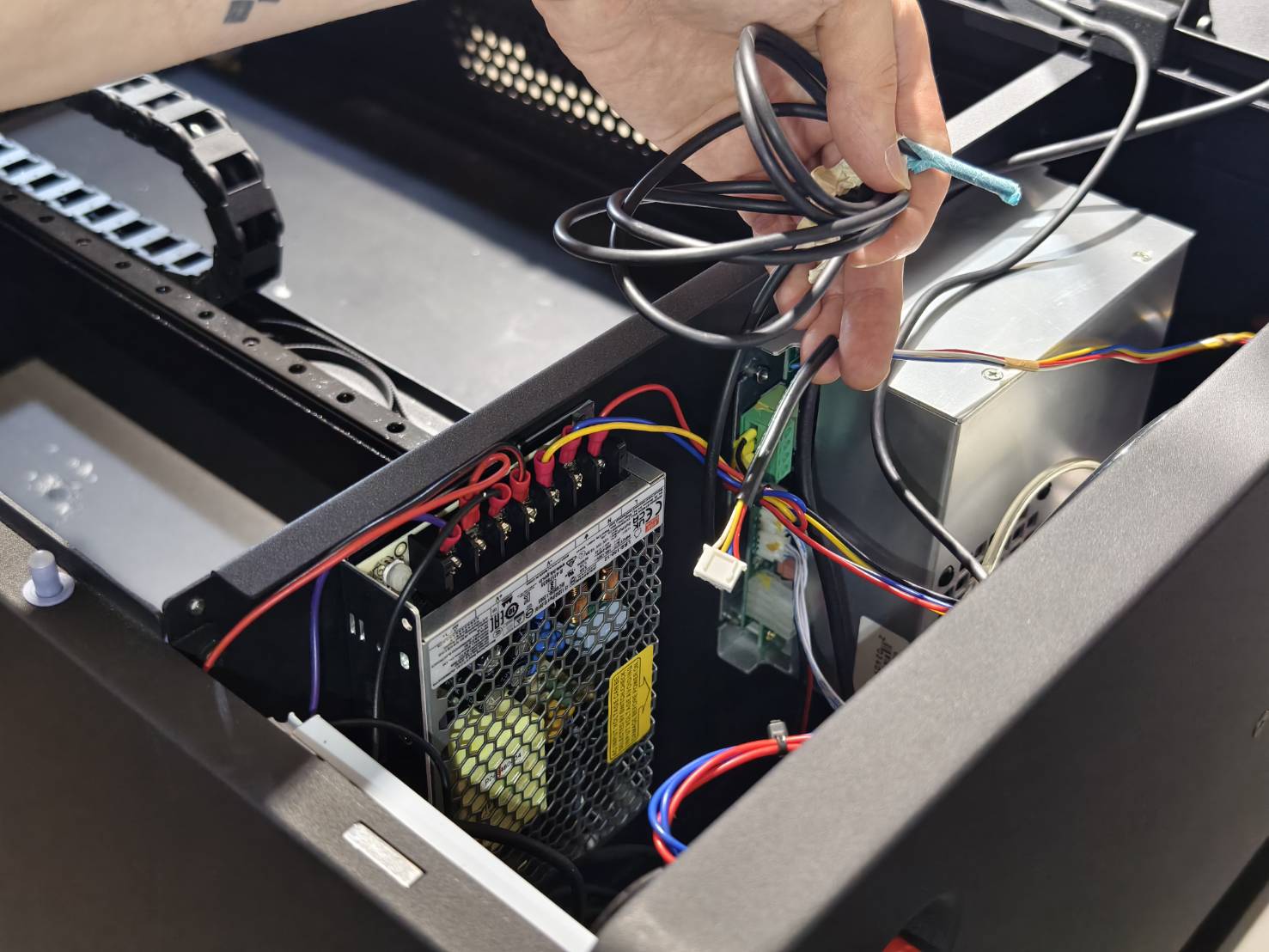

Führen Sie den Stecker des neuen Motors zur Wasserpumpenseite.

Schritt 16

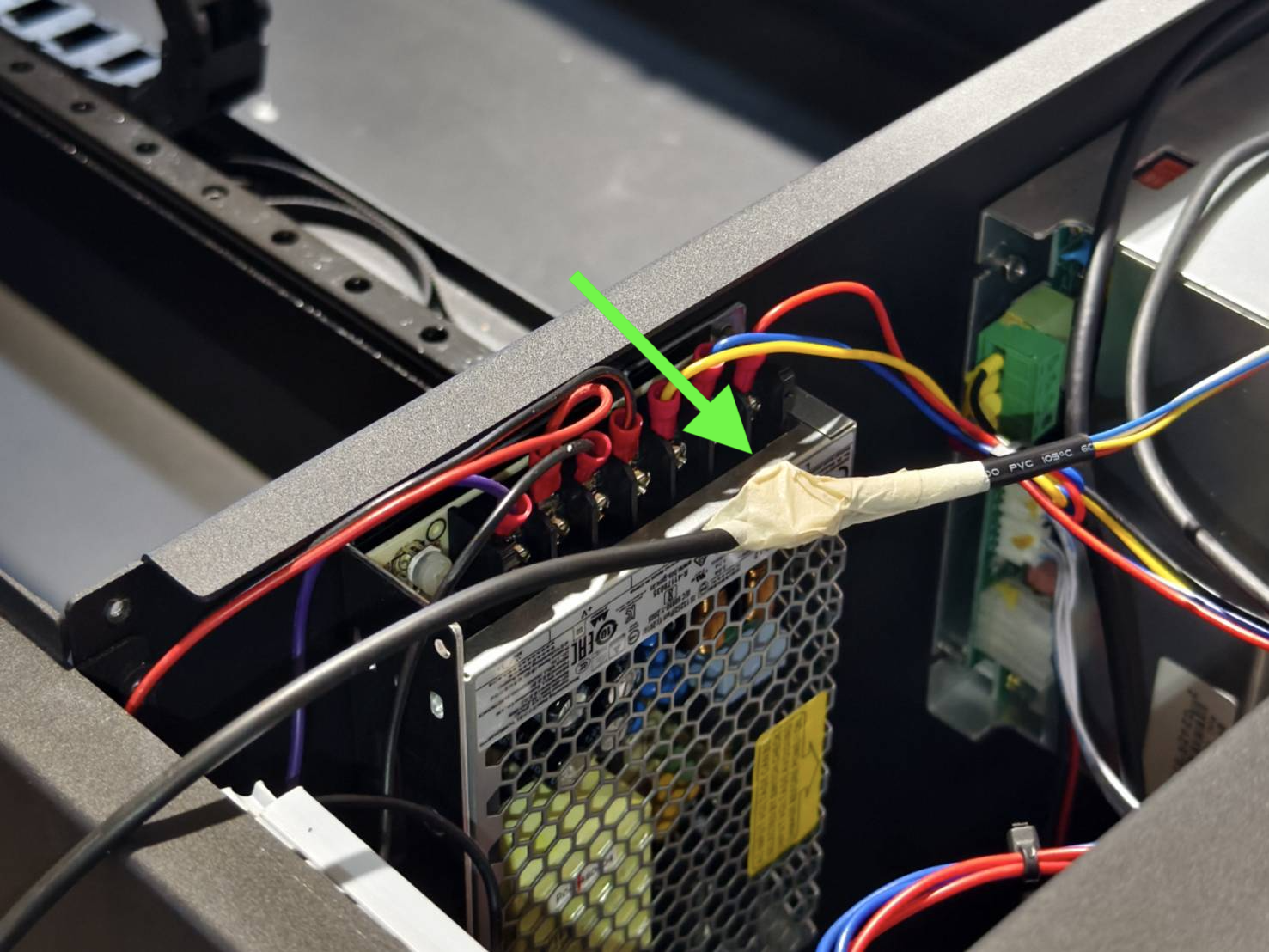

Verbinden Sie das alte Kabel mit dem Stecker des neuen Motors mithilfe von Klebeband.
Prüfen Sie nach der Verbindung die Festigkeit, um sicherzustellen, dass sie ausreichend stabil ist.

Schritt 17

Ziehen Sie den Rest des Kabels zur Rückseite der Maschine und lassen Sie genügend Länge, damit das Kabel wie im Video gezeigt am Boden aufliegen kann.

Schritt 18

Montieren Sie die Kabelkette wieder.
Beachten Sie, dass die korrekte Ausrichtung der Kabelkette nach unten zeigt, d.h. die Öffnung jedes Gelenks muss nach unten weisen.

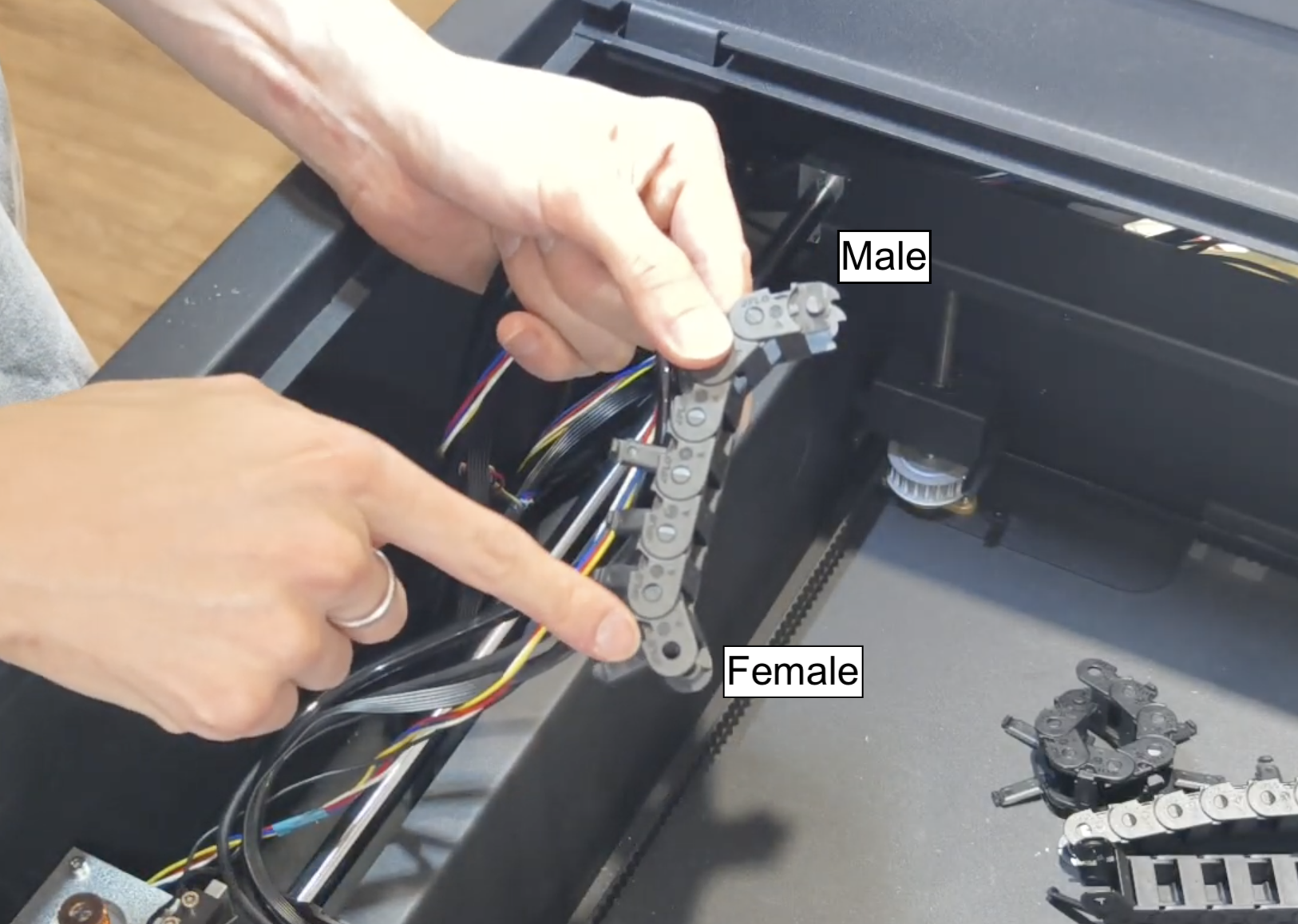

Die Kette hat ebenfalls eine bestimmte Richtung: Das männliche Ende sollte zur Rückseite der Maschine zeigen, das weibliche Ende zur Vorderseite.
