Beambox II - Austausch des Lasernetzteils (PSU)

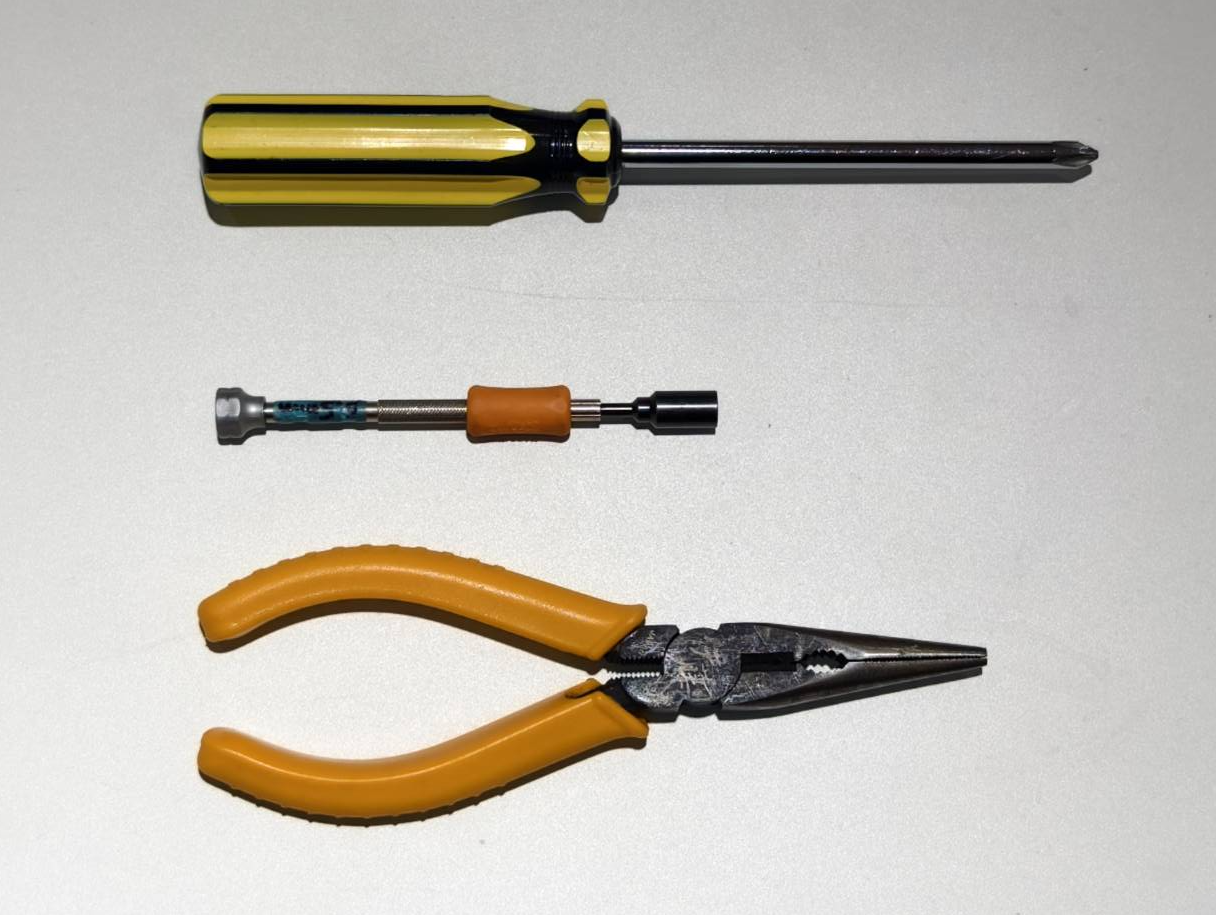

Benötigte Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

Lösen Sie mit einem Schraubendreher die Schrauben an der Rückseite des Geräts. Anschließend können Sie die hintere Abdeckung öffnen.

Schritt 3

• Trennen Sie die Kabel der Laserröhre und des Laser-Netzteils.

• Führen Sie das Kabel des Laser-Netzteils durch die vorgesehene Öffnung.


• Schließen Sie die hintere Abdeckung.


Schritt 4

Öffnen Sie die seitliche Abdeckung, um Zugang zum Geräteinneren zu erhalten.

• Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu öffnen.



Schritt 5

Trennen Sie alle Kabelverbindungen.

Schritt 6

Verwenden Sie einen 5,5-mm-Steckschlüssel oder Schraubenschlüssel, um die beiden Muttern zu entfernen. Bewahren Sie die Muttern für die spätere Verwendung auf.

Schritt 7

Lösen Sie die obere rechte Mutter. Diese Schraube muss nicht vollständig entfernt werden.

Schritt 8

Ziehen Sie das Netzteil (PSU) heraus und legen Sie es beiseite.

Schritt 9

Lösen Sie die untere rechte Mutter. Diese Schraube muss nicht vollständig entfernt werden.

Schritt 10

Nach dem Lösen der letzten Mutter sollte das Netzteil entfernt werden können.

Schritt 11

• Überprüfen Sie, ob Ihr neues Laser-Netzteil diesen kleinen Jumper installiert hat.
  Falls Ihr neues Netzteil diesen nicht besitzt, entfernen Sie bitte den Jumper vom alten Netzteil und installieren Sie ihn am neuen Netzteil.

• Hängen Sie das neue Laser-Netzteil an die Gewindebolzen.

Schritt 12

Ziehen Sie die obere rechte und untere rechte Mutter fest.

Schritt 13

Montieren Sie die untere linke Mutter wieder.

Schritt 14

• Montieren Sie die obere linke Mutter wieder.




• Falls Sie Schwierigkeiten beim Montieren dieser Mutter haben, können Sie versuchen, sie mit einer Zange festzuziehen.


• Sollte sich die Mutter nicht festziehen oder fixieren lassen, kann sie übersprungen oder lose auf dem Gewindebolzen belassen werden.


Schritt 15

• Schließen Sie die Kabel wieder an.



• Stellen Sie sicher, dass die Spannung auf die in Ihrem Land oder Ihrer Umgebung übliche Netzspannung eingestellt ist.
  (Falls Sie sich nicht sicher sind, können Sie Wikipedia)


  115V	230V

• Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.


Schritt 16

• Führen Sie das Kabel des neuen Netzteils durch die Öffnung zur Rückseite des Geräts.

• Verbinden Sie die Kabel der Laserröhre und des Lasernetzteils wieder.

• Schließen Sie die Rückabdeckung und ziehen Sie die Schraube fest.
